В серии NDM3 представлены автоматические выключатели в литом корпусе, отличающиеся надежностью, компактностью и широким функционалом. Серия включает в себя различные модели, адаптированные под разные условия эксплуатации и требования:

NDM3 — автоматический выключатель с фиксированным расцепителем

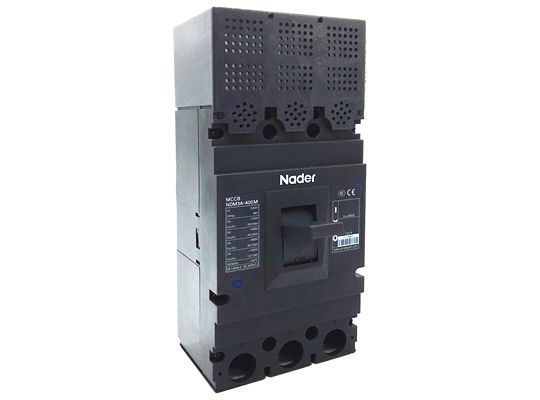

NDM3A — автоматический выключатель с фиксированным расцепителем для работы на повышенном напряжении

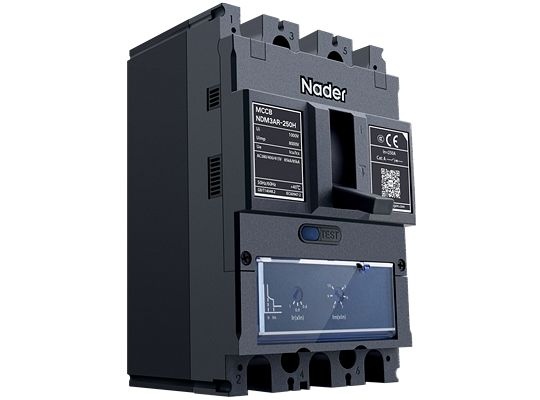

NDM3AR — автоматический выключатель с регулируемым расцепителем

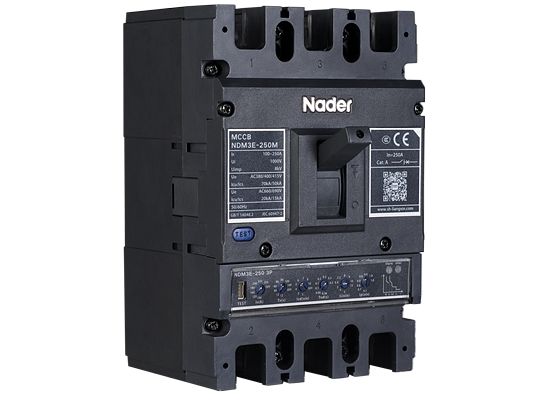

NDM3E — автоматический выключатель с электронным расцепителем

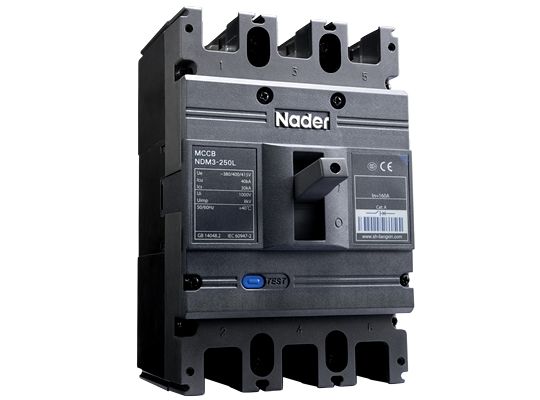

NDM3L — дифференциальный автоматический выключатель

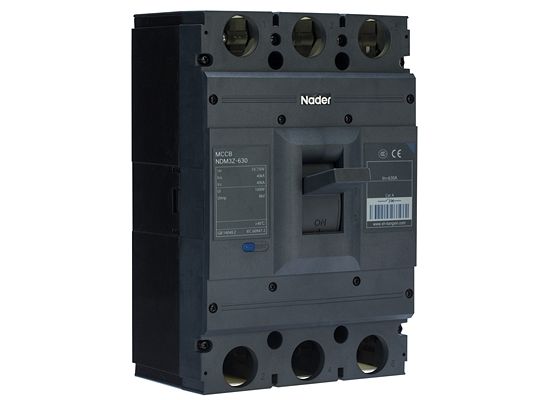

NDM3Z — автоматический выключатель для постоянного тока с фиксированным расцепителем

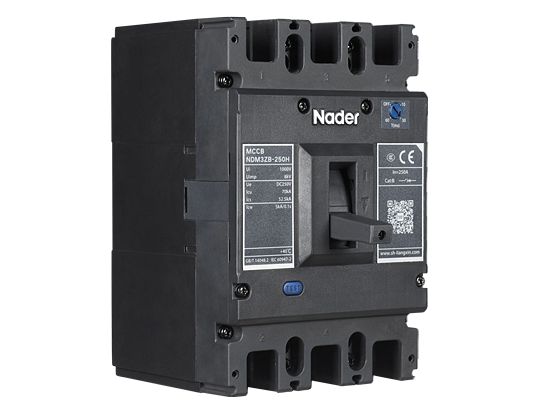

NDM3ZB — автоматический выключатель для постоянного тока с фиксированным расцепителем и регулируемой выдержкой времени

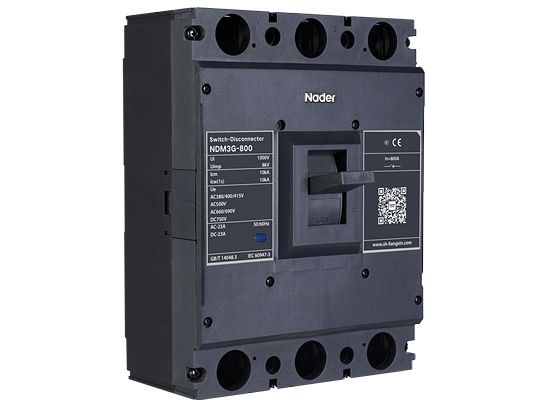

NDM3G — выключатель-разъединитель, интегрированный в корпус автоматического выключателя

Эти модели обеспечивают комплексную защиту электрических цепей от перегрузок и коротких замыканий, а также позволяют гибко настраивать параметры под конкретные задачи.

Серия NDM3 — универсальное решение для жилищного, коммерческого и промышленного применения.

Семейство NDM3: обзор

Семейство автоматических выключателей в литом корпусе NDM3 (Lazzen/Nader) объединяет десять подсерий на типоразмеры от 63 до 1600 А с общей конструкцией корпуса и модульными (кассетными) внутренними аксессуарами: NDM3 — с термомагнитным нерегулируемым расцепителем, NDM3AR — с регулируемым термомагнитным расцепителем, NDM3E и NDM3DE — с электронным (интеллектуальным) расцепителем, NDM3EU — исполнение по UL489, NDM3L — с защитой от дифференциального тока, NDM3A — для сетей переменного тока до AC 1000 В, NDM3Z и NDM3ZB — для сетей постоянного тока, NDM3G — выключатели-разъединители без расцепителя.

Общие особенности семейства

Цепи переменного тока 50/60 Гц с номинальным рабочим напряжением до AC 690 В (NDM3A — до AC 1000 В) и током до 1250 А (NDM3E/NDM3EX — до 1600 А); цепи постоянного тока до DC 1500 В (NDM3Z)
Защита от перегрузки, короткого замыкания и минимального напряжения (с расцепителем минимального напряжения), функция разъединения
Десять уровней отключающей способности у NDM3 по каталогу 2026: C, L, M, H, N, S, D, F, U, R — Icu до 100 кА при AC 400/415 В
Малые габариты, малое расстояние выброса дуги, вибростойкость
Аксессуары в модульном (кассетном) исполнении с быстрой установкой без регулировки
Соответствие GB/T 14048.1, GB/T 14048.2, IEC 60947-1, IEC 60947-2 (NDM3G — GB/T 14048.3, IEC 60947-3; NDM3EU — UL489)

Сводная таблица подсерий NDM3

Серия	Назначение	Типоразмеры	Номинальный ток In, А	Icu, кА	Полюса	Напряжение	Исполнение	Позиций в прайсе
NDM3	с термомагнитным нерегулируемым расцепителем, AC	63, 125, 160, 250, 400, 630, 800, 1600 (100 — по RU 2024 и прайсу)	10–1250	36–100 (AC 400/415 В)	3P, 4P	AC 400/415 В, до AC 690 В	стационарное (переднее/заднее присоединение), втычное	485
NDM3E	с электронным (интеллектуальным) расцепителем, AC	125, 250, 400, 630, 800, NDM3EX-1600	32–1600 (уставка Ir от 12 А)	70–100 (AC 400 В)	3P, 4P	AC 400/415/690 В	стационарное (переднее/заднее присоединение), втычное Z3Q/Z3H (400–800)	129
NDM3DE	с интеллектуальным контроллером и учётом электроэнергии (RS485 / Bluetooth), AC	125, 250, 400, 630	32–630	36–100 (AC 380/400/415 В)	3P, 4P	AC 380/400/415 В	стационарное, переднее присоединение; поворотная рукоятка	— (нет в прайсе)
NDM3EU	с электронным расцепителем, сертификация UL489	225, 400	100–400	14–65 (AC 240/480/690 В)	3P	AC 240 / 480 / 690 В	стационарное, втычное Z2H	— (нет в прайсе)
NDM3L	с защитой от дифференциального тока (тип AC или A)	125, 250, 400, 630, 800	16–800	70 (AC 400 В)	3P, 4P	AC 380/400/415 В	стационарное, переднее присоединение (P; у 800 — также заднее)	3413
NDM3Z	постоянного тока, термомагнитный нерегулируемый расцепитель	125, 250, 250VM, 250V, 320V, 400, 630, 630V, 800	16–800 (1000–1440 при параллельном соединении полюсов)	5–40 (DC)	2P, 3P, 4P	DC 500–1500 В	стационарное, переднее присоединение	142
NDM3ZB	постоянного тока, с кратковременной выдержкой при КЗ (селективность)	125, 250, 400, 800	40–800	20–70 (DC 250 В)	2P	DC 250 В	стационарное, переднее присоединение; соединительные шины P	46
NDM3A	термомагнитный нерегулируемый расцепитель, повышенное напряжение (Ui 1140 В)	250, 400, 630	32–630 (32–50 А — электромагнитный расцепитель)	50 (AC 550 В), 35 (AC 690 В), 12 (AC 1000 В)	3P	AC до 1000 В	стационарное; переднее, соединительные шины P, заднее Z1	31
NDM3AR	с регулируемым термомагнитным расцепителем	125, 250, 400, 630	63–630	36 / 50 / 70 / 85 (C / L / M / H)	3P, 4P	AC 380/400/415 В	стационарное, втычное, выдвижное (400/630)	280
NDM3G	выключатель-разъединитель (без расцепителя)	250, 250V, 400, 400V, 630, 800	Ith 250–800	Icm 3–10 (включающая способность)	2P, 3P, 4P	AC 380–690 В; AC 1140 В (V); DC 500/750/1000 В	стационарное, переднее присоединение; соединительные шины P	14

По каталогам Lazzen (Nader): NDM3 2026 (CN) — NDM3, NDM3E, NDM3DE, NDM3L, NDM3Z, NDM3A, NDM3G; NDM3 2023 (CN) — NDM3AR, NDM3ZB; Nader-Lazzen 2025 (EN) — NDM3EU. Число позиций — по прайсу Lazzen 01.2026. NDM3DE и NDM3EU в прайсе отсутствуют (поставка по запросу); страница NDM3DE готовится к публикации. Подбор кода заказа — в конфигураторе на этой странице (выбор подсерии) и на страницах подсерий.

Сводная таблица подсерий NDM3

Серия	Назначение	Типоразмеры	Номинальный ток In, А	Icu, кА	Полюса	Напряжение	Исполнение	Позиций в прайсе
NDM3	с термомагнитным нерегулируемым расцепителем, AC	63, 125, 160, 250, 400, 630, 800, 1600 (100 — по RU 2024 и прайсу)	10–1250	36–100 (AC 400/415 В)	3P, 4P	AC 400/415 В, до AC 690 В	стационарное (переднее/заднее присоединение), втычное	485
NDM3E	с электронным (интеллектуальным) расцепителем, AC	125, 250, 400, 630, 800, NDM3EX-1600	32–1600 (уставка Ir от 12 А)	70–100 (AC 400 В)	3P, 4P	AC 400/415/690 В	стационарное (переднее/заднее присоединение), втычное Z3Q/Z3H (400–800)	129
NDM3DE	с интеллектуальным контроллером и учётом электроэнергии (RS485 / Bluetooth), AC	125, 250, 400, 630	32–630	36–100 (AC 380/400/415 В)	3P, 4P	AC 380/400/415 В	стационарное, переднее присоединение; поворотная рукоятка	— (нет в прайсе)
NDM3EU	с электронным расцепителем, сертификация UL489	225, 400	100–400	14–65 (AC 240/480/690 В)	3P	AC 240 / 480 / 690 В	стационарное, втычное Z2H	— (нет в прайсе)
NDM3L	с защитой от дифференциального тока (тип AC или A)	125, 250, 400, 630, 800	16–800	70 (AC 400 В)	3P, 4P	AC 380/400/415 В	стационарное, переднее присоединение (P; у 800 — также заднее)	3413
NDM3Z	постоянного тока, термомагнитный нерегулируемый расцепитель	125, 250, 250VM, 250V, 320V, 400, 630, 630V, 800	16–800 (1000–1440 при параллельном соединении полюсов)	5–40 (DC)	2P, 3P, 4P	DC 500–1500 В	стационарное, переднее присоединение	142
NDM3ZB	постоянного тока, с кратковременной выдержкой при КЗ (селективность)	125, 250, 400, 800	40–800	20–70 (DC 250 В)	2P	DC 250 В	стационарное, переднее присоединение; соединительные шины P	46
NDM3A	термомагнитный нерегулируемый расцепитель, повышенное напряжение (Ui 1140 В)	250, 400, 630	32–630 (32–50 А — электромагнитный расцепитель)	50 (AC 550 В), 35 (AC 690 В), 12 (AC 1000 В)	3P	AC до 1000 В	стационарное; переднее, соединительные шины P, заднее Z1	31
NDM3AR	с регулируемым термомагнитным расцепителем	125, 250, 400, 630	63–630	36 / 50 / 70 / 85 (C / L / M / H)	3P, 4P	AC 380/400/415 В	стационарное, втычное, выдвижное (400/630)	280
NDM3G	выключатель-разъединитель (без расцепителя)	250, 250V, 400, 400V, 630, 800	Ith 250–800	Icm 3–10 (включающая способность)	2P, 3P, 4P	AC 380–690 В; AC 1140 В (V); DC 500/750/1000 В	стационарное, переднее присоединение; соединительные шины P	14

Типоразмеры и отключающая способность по подсериям

Подсерия	Типоразмер	Номинальный ток In, А	Уровень отключающей способности: Icu/Ics, кА (AC 400/415 В, если не указано иное)	Прайс 01.2026
NDM3	63	10–63	F 36/21; R 50/40	в прайсе — L, M
NDM3	125 (D/F)	10–125	D 40/40; F 50/40	в прайсе — «С» (10–125 А, нейтраль 4D)
NDM3	125 (U/R/H)	16–125	U 50/50; R 70/70; H 100/70	в прайсе — L, M, H
NDM3	160	125–160	C 40/30; L 50/40; M 70/50	—
NDM3	250	100–250	C 40/35; L 50/40; M 70/50; H 100/70; N 50/50; S 70/70	в прайсе — C, L, M, H
NDM3	400	225–400	C 36/36; L 50/50; M 70/70; H 100/75	—
NDM3	630	400–630	C 36/36; L 50/50; M 70/70; H 100/75	—
NDM3	800	630–800	M 70/70; H 100/75	—
NDM3	1600	800–1250	M 70/50	—
NDM3E	125	32, 63, 125	M 70/50; H 85/65	в прайсе 63 А — одна позиция
NDM3E	250	160, 250	M 70/50; H 85/65	—
NDM3E	400	400	M 70/65; H 100/70	—
NDM3E	630 / 800	630 / 800	M 70/65; H 100/70	—

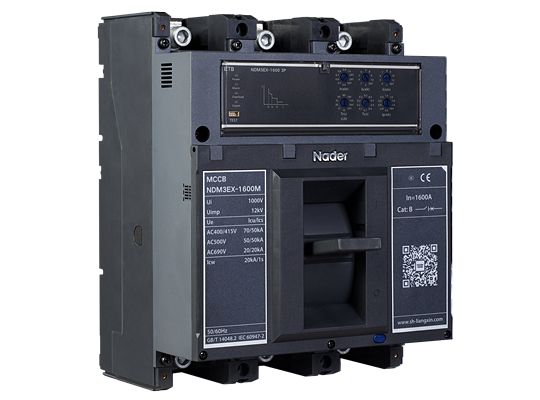

NDM3EX	1600	800, 1000, 1250, 1600	M 70/50	—
NDM3DE	125 / 250	32–125 / 160–250	S 36; M 50; H 70; U 100 (Icu)	нет в прайсе
NDM3DE	400 / 630	250–400 / 400–630	S 50; M 70; H 85; U 100 (Icu)	нет в прайсе
NDM3EU	225	100–225	65 (AC 240 В); 35 (AC 480 В)	нет в прайсе
NDM3EU	400 L/M	250–400	L 25/18/14; M 65/35/22 (AC 240/480/690 В)	нет в прайсе
NDM3L	125 / 250	16–125 / 100–250	70/50	—
NDM3L	400 / 630 / 800	225–400 / 400–630 / 500–800	70/70	—
NDM3Z	125	16–125	20/20 (2P DC 500 В, 3P DC 750 В, 4P DC 1000 В)	—
NDM3Z	250	125–250	до 40/25 (4P DC 1000 В); 35/35 (2P DC 500 В)	в прайсе 63–250 А
NDM3Z	250VM / 250V / 320V	125–250 / 125–250 / 250–320	10–20 (DC 1000–1500 В)	—
NDM3Z	400 / 630 / 800	225–400 / 400–630 / 630–800	35 (2P DC 500 В); 40 (3P DC 750 В, 4P DC 1000 В)	630, 800 — также параллельное соединение 4P до 1440 А
NDM3Z	630V	400–630	20/15 (2P DC 1500 В)	нет в прайсе
NDM3ZB	125 / 250	40–125 / 125–250	M 20; H 70 (DC 250 В)	—
NDM3ZB	400 / 800	225–400 / 400–800	M 40; H 70 (DC 250 В)	—
NDM3A	250	32–250	50 (AC 550 В); 35 (AC 690 В); 12 (AC 1000 В); 250H — 36,5/30 при AC 800 В	в прайсе 250 M/H
NDM3A	400 / 630	225–400 / 400–630	50 (AC 550 В); 35 (AC 690 В); 12 (AC 1000 В)	в прайсе только M
NDM3AR	125 / 250	63–125 / 125–250	C 36; L 50; M 70; H 85 (Ics = Icu)	—
NDM3AR	400 / 630	250–400 / 400–630	C 36; L 50; M 70; H 85 (Ics = Icu)	—
NDM3G	250 / 250V	Ith 250	Icm 3; Icw 3 кА/1 с	—
NDM3G	400 / 400V	Ith 400	Icm 5; Icw 5 кА/1 с	—
NDM3G	630 / 800	Ith 630 / 800	Icm 8 / 10; Icw 8 / 10 кА/1 с	—

Данные — по самому новому каталогу подсерии (CN 2026; NDM3AR, NDM3ZB — CN 2023; NDM3EU — EN 2025). Прайс Lazzen 01.2026 для NDM3 использует прежние обозначения уровней (63 — L/M, 125 — L/M/H/«С», типоразмер 100 C), каталог 2026 — новые (F/R, D/F, U/R/H, N/S); соответствие уровней — на странице NDM3, вкладка «Код заказа». У NDM3Z отключающая способность зависит от числа полюсов и напряжения постоянного тока — полная таблица на странице NDM3Z.

NDM3-63, NDM3-125 (D/F), NDM3-125 (U/R/H), NDM3-160, NDM3-250

Условия эксплуатации (общие для семейства, по каталогу NDM3 2026)

Параметр	Значение
Температура окружающего воздуха при эксплуатации	−35 °C … +70 °C, среднесуточная не выше +35 °C; выше +40 °C — со снижением номинального тока
Температура хранения	−40 °C … +75 °C
Высота над уровнем моря	≤2500 м; выше — со снижением номинала по таблице
Относительная влажность	не более 50 % при +40 °C; при более низкой температуре допускается выше, например до 90 % при +20 °C; принимать меры против конденсата
Степень загрязнения	3
Категория установки (перенапряжения)	III — при подключении к главной цепи; II — не подключённый к главной цепи
Среда установки	невзрывоопасная, без газов и токопроводящей пыли, вызывающих коррозию металлов и разрушение изоляции; защищённая от дождя и снега
Ориентация установки	вертикальная (отклонение от вертикали ≤ ±22,5°, для NDM3-1600 — ≤ ±5°) или горизонтальная
Частота сети (AC)	50/60 Гц

Подробные технические данные, время-токовые характеристики (ВАХ), коэффициенты снижения номинала, потери мощности и габариты — на вкладке «Характеристики» страниц подсерий: NDM3, NDM3E, NDM3EU, NDM3L, NDM3Z, NDM3ZB, NDM3A, NDM3AR, NDM3G.

Аксессуары и дополнительные элементы:

Аксессуары семейства NDM3 делятся на внутренние — устанавливаются в отсеки слева и справа от рукоятки выключателя (вспомогательный, двойной вспомогательный, сигнальный (аварийный) и вспомогательно-сигнальный контакты, независимый расцепитель, расцепитель минимального напряжения) — и внешние: моторный привод, ручной поворотный привод, механическая блокировка, блокирующее устройство MS2, клеммные крышки, межфазные перегородки, соединительные шины, панели заднего присоединения и втычные основания. Внутренние аксессуары выполнены в модульном (кассетном) исполнении и устанавливаются без регулировки. Комбинация внутренних аксессуаров и место их установки задаются кодом аксессуаров в обозначении выключателя (двузначным; у NDM3E — трёхзначным 3xx) — вкладка «Код заказа», Таблица 2 на странице подсерии.

Категории аксессуаров семейства

Раздел аксессуаров	Для подсерий
Аксессуары NDM3	NDM3, NDM3E, NDM3L, NDM3Z, NDM3ZB, NDM3G (общая секция прайса «Аксессуары NDM3»)
Аксессуары NDM3A	NDM3A-250/400/630
Аксессуары NDM3AR	NDM3AR-125/250/400/630
Аксессуары NDM3EU	NDM3EU-225/400 (по каталогу EN 2025; в прайсе 01.2026 позиций нет)

Совместимость аксессуаров по прайсу Lazzen 01.2026 (подсерия: типоразмеры; Л/П — исполнение для установки слева/справа от рукоятки)

Аксессуар	Подсерии и типоразмеры
Независимый расцепитель	NDM3: 63 (П), 100 (П), 125 (П), 160 (П), 250 (П), 400 (П), 630 (П), 800 (П), 1600 (П) NDM3E: 125 (Л), 250 (Л), 400 (П/Л), 630 (П/Л), 800 (П/Л) NDM3EX: 1600 (П) NDM3L: 125 (Л), 250 (Л), 400 (Л), 630 (Л), 800 (Л) NDM3Z: 125 (П), 250 (П), 250V (П), 250VM (П/Л), 320V (П), 400 (П), 630 (П), 800 (П) NDM3ZB: 125 (Л), 250 (Л), 400 (Л), 800 (Л) NDM3A: 250 (П/Л), 400 (П/Л), 630 (П/Л) NDM3AR: 125 (П/Л), 250 (П/Л), 400 (П/Л), 630 (П/Л) NDM3G: 250 (Л), 250V (Л), 400 (Л), 630 (Л), 800 (Л)
Расцепитель минимального напряжения	NDM3: 63 (Л), 100 (Л), 125 (Л), 160 (Л), 250 (Л), 400 (Л), 630 (Л), 800 (Л), 1600 (П) NDM3E: 125 (Л), 250 (Л), 400 (Л), 630 (Л), 800 (Л) NDM3EX: 1600 (П) NDM3L: 125 (Л), 250 (Л), 400 (Л), 630 (Л), 800 (Л) NDM3Z: 125 (Л), 250 (Л), 400 (Л), 630 (Л), 800 (Л) NDM3A: 250 (П/Л), 400 (П/Л), 630 (П/Л) NDM3AR: 125 (Л), 250 (Л), 400 (Л), 630 (Л) NDM3G: 250 (Л), 250V (Л), 400 (Л), 630 (Л), 800 (Л)
Двойной вспомогательный контакт	NDM3: 63 (П/Л), 100 (П/Л), 125 (П/Л), 160 (П/Л), 250 (П/Л), 400 (П/Л), 630 (П/Л), 800 (П/Л) NDM3E: 125 (П/Л), 250 (П/Л), 400 (П/Л), 630 (П/Л), 800 (П/Л) NDM3L: 125 (П/Л), 250 (П/Л), 400 (П/Л), 630 (П/Л), 800 (П/Л) NDM3Z: 125 (П/Л), 250 (П/Л), 250VM (П/Л), 400 (П/Л), 630 (П/Л), 800 (П/Л) NDM3ZB: 125 (П/Л), 250 (П/Л), 400 (П/Л), 800 (П/Л) NDM3A: 250 (П/Л), 400 (П/Л), 630 (П/Л) NDM3G: 250 (П/Л), 250V (П/Л), 400 (П/Л), 630 (П/Л), 800 (П/Л)
Вспомогательно-сигнальный контакт	NDM3: 63 (П/Л), 100 (П/Л), 125 (П/Л), 160 (П/Л), 250 (П/Л), 400 (П/Л), 630 (П/Л), 800 (П/Л) NDM3E: 125 (П/Л), 250 (П/Л), 400 (П/Л), 630 (П/Л), 800 (П/Л) NDM3L: 125 (П/Л), 250 (П/Л), 400 (П/Л), 630 (П/Л), 800 (П/Л) NDM3Z: 125 (П/Л), 250 (П/Л), 400 (П/Л), 630 (П/Л), 800 (П/Л) NDM3ZB: 125 (П/Л), 250 (П/Л), 400 (П/Л), 800 (П/Л) NDM3A: 250 (П/Л), 400 (П/Л), 630 (П/Л)
Вспомогательный контакт	NDM3: 63 (П/Л), 100 (П/Л), 125 (П/Л), 160 (П/Л), 250 (П/Л), 400 (П/Л), 630 (П/Л), 800 (П/Л), 1600 (П/Л) NDM3E: 125 (П/Л), 250 (П/Л), 400 (П/Л), 630 (П/Л), 800 (П/Л) NDM3EX: 1600 (П/Л) NDM3L: 125 (П/Л), 250 (П/Л), 400 (П/Л), 630 (П/Л), 800 (П/Л) NDM3Z: 125 (П/Л), 250 (П/Л), 250V (П/Л), 250VM (П/Л), 320V (П/Л), 400 (П/Л), 630 (П/Л), 800 (П/Л) NDM3ZB: 125 (П/Л), 250 (П/Л), 400 (П/Л), 800 (П/Л) NDM3A: 250 (П/Л), 400 (П/Л), 630 (П/Л) NDM3AR: 125 (П/Л), 250 (П/Л), 400 (П/Л), 630 (П/Л) NDM3G: 250 (П/Л), 250V (П/Л), 400 (П/Л), 630 (П/Л), 800 (П/Л)
Сигнальный контакт утечки тока (NDM3L)	NDM3L: 125 (П/Л), 250 (П/Л), 400 (П/Л), 630 (П/Л), 800 (П/Л)
Сигнальный (аварийный) контакт	NDM3: 63 (П/Л), 100 (П/Л), 125 (П/Л), 160 (П/Л), 250 (П/Л), 400 (П/Л), 630 (П/Л), 800 (П/Л), 1600 (П/Л) NDM3E: 125 (П/Л), 250 (П/Л), 400 (П/Л), 630 (П/Л), 800 (П/Л) NDM3EX: 1600 (П/Л) NDM3L: 125 (П/Л), 250 (П/Л), 400 (П/Л), 630 (П/Л), 800 (П/Л) NDM3Z: 125 (П/Л), 250 (П/Л), 400 (П/Л), 630 (П/Л), 800 (П/Л) NDM3ZB: 125 (П/Л), 250 (П/Л), 400 (П/Л), 800 (П/Л) NDM3A: 250 (П/Л), 400 (П/Л), 630 (П/Л) NDM3AR: 125 (П/Л), 250 (П/Л), 400 (П/Л), 630 (П/Л)
Модуль измерения напряжения	NDM3: 63, 100, 125, 250, 400, 630, 800 NDM3E: 125, 250, 400, 630, 800 NDM3L: 125, 250, 400, 630, 800 NDM3ZB: 125, 250, 400, 800
Моторный (двигательный) привод	NDM3: 63, 100, 125, 160, 250, 400, 630, 800, 1600 NDM3E: 125, 250, 400, 630, 800 NDM3EX: 1600 NDM3L: 125, 250, 400, 630, 800 NDM3Z: 125, 250, 400, 630, 800 NDM3ZB: 125, 250, 400, 800 NDM3A: 250, 400, 630 NDM3AR: 125, 250, 400, 630 NDM3G: 250, 250V, 400, 630, 800
Ручной поворотный привод CS1 (A/F, длина вала 150–650 мм)	NDM3: 63, 100, 125, 160, 250, 400, 630, 800, 1600 NDM3E: 125, 250, 400, 630, 800, 1600 NDM3L: 125, 250, 400, 630, 800 NDM3Z: 125, 250, 250V, 320V, 400, 630, 800 NDM3ZB: 125, 250, 400, 800 NDM3A: 250, 400, 630 NDM3G: 250, 250V, 400, 630, 800
Ручной поворотный привод CS2 (A/F, длина вала 150–650 мм)	NDM3: 125, 160, 250, 400, 630 NDM3E: 125, 250, 400 NDM3L: 125, 250, 400 NDM3Z: 125, 250, 400, 630 NDM3ZB: 125, 250, 400 NDM3A: 250, 400, 630 NDM3G: 250, 250V, 400, 630
Поворотная рукоятка Z1A/Z1F (NDM3AR)	NDM3AR: 125, 250, 400, 630
Поворотная рукоятка Z2A/Z2F (NDM3AR)	NDM3AR: 125, 250, 400, 630
Удлинённая рукоятка	NDM3: 400, 630, 800 NDM3E: 400, 630, 800 NDM3L: 400, 630, 800 NDM3Z: 400, 630, 800 NDM3ZB: 400, 800 NDM3A: 400, 630 NDM3G: 400, 630, 800
Механическая блокировка	NDM3: 100, 125, 250, 400, 630, 800 NDM3E: 125, 250, 400, 630, 800 NDM3L: 125, 250, 400, 630, 800 NDM3Z: 125, 250, 400, 630, 800 NDM3ZB: 125, 250, 400, 800 NDM3A: 250, 400, 630
Блокирующее устройство MS2	NDM3: 63, 100, 125, 160, 250, 400, 630, 800, 1600 NDM3E: 125, 250, 400, 630, 800 NDM3EX: 1600 NDM3L: 125, 250, 400, 630, 800 NDM3Z: 125, 250, 400, 630, 800 NDM3ZB: 125, 250, 400, 800 NDM3G: 250, 400, 630, 800
Клеммные крышки	NDM3: 63, 100, 125, 160, 250, 400, 630, 800, 1600 NDM3E: 125, 250, 400, 630, 800 NDM3EX: 1600 NDM3L: 125, 250, 400, 630, 800 NDM3Z: 125, 250, 400, 630, 800 NDM3ZB: 125, 250, 400, 800 NDM3AR: 125, 250, 400, 630 NDM3G: 250, 250V, 400, 630, 800
Расширители полюсов (соединительные шины)	NDM3: 63, 100, 125, 160, 250, 400, 630, 800, 1600 NDM3E: 125, 250, 400, 630, 800 NDM3EX: 1600 NDM3L: 125, 250, 400, 630, 800 NDM3Z: 125, 250, 250V, 400, 630, 800 NDM3ZB: 125, 250, 400, 800 NDM3A: 250, 400, 630 NDM3AR: 125, 250, 400, 630 NDM3G: 250, 250V, 400, 630, 800
Панель заднего присоединения Z1	NDM3: 63, 100, 125, 160, 250, 400, 630, 800, 1600 NDM3E: 125, 250, 400, 630, 800 NDM3EX: 1600 NDM3L: 630, 800 NDM3A: 250, 400, 630 NDM3AR: 125, 250, 400, 630
Втычные панели Z2Q/Z2H/Z3Q/Z3H	NDM3: 63, 100, 125, 160, 250, 400, 630, 800 NDM3E: 125, 250, 400, 630, 800 NDM3L: 630, 800 NDM3A: 250, 400, 630 NDM3AR: 125, 250, 400, 630
Комплект для выдвижного исполнения	NDM3: 400, 630, 800 NDM3E: 400, 630, 800 NDM3AR: 400, 630

Внутренние аксессуары для левой и правой стороны — разные артикулы. Сторона установки по прайсу и по каталогу в ряде случаев различается (например, независимый расцепитель NDM3-160 в прайсе — «справа», по каталогу 2026 — слева; расцепитель минимального напряжения NDM3-250C в прайсе — «слева», по каталогу — справа; у NDM3A и NDM3AR в прайсе есть оба исполнения, каталог допускает одно место). Для выбора стороны руководствуйтесь Таблицей 2 кода заказа на странице подсерии.

Напряжения катушек по прайсу 01.2026

Моторный (двигательный) привод: 24DC, 110AC, 110DC, 220DC, 230AC, 380AC, 400AC
Независимый расцепитель: 24DC, 48DC, 110AC, 110DC, 220DC, 230AC, 250DC, 380AC, 400AC
Расцепитель минимального напряжения: 24DC, 110/230AC/DC, 220DC, 230AC, 380AC, 400AC

Позиции каталога, отсутствующие в прайсе 01.2026 (поставка по запросу): расцепитель минимального напряжения с выдержкой времени (коды 30Q…78Q), межфазная перегородка, удлинённая клеммная крышка, аксессуары NDM3DE и NDM3EU. Подробные данные — на вкладке «Аксессуары» страниц подсерий.

NDM3 — каталог 2026, глава NDM3 (перевод, Ru) Версия: 19.10.2026. Русский.

NDM3 Series Moulded Case Circuit Breakers — каталог, ред. 2016 (En) Версия: 2016. Английский.

NDM3A — каталог 2026 (перевод, Ru) Версия: 19.10.2026. Русский.

NDM3AR — каталог 2023 (перевод, Ru) Версия: 19.10.2026. Русский.

NDM3DE — каталог 2026 и руководство по работе (перевод, Ru) Версия: 19.10.2026. Русский.

NDM3E — каталог 2026 (перевод, Ru) Версия: 19.10.2026. Русский.

NDM3EU — каталог Nader-Lazzen 2025 (перевод, Ru) Версия: 19.10.2026. Русский.

NDM3G — каталог 2026 (перевод, Ru) Версия: 19.10.2026. Русский.

NDM3L — каталог 2026 (перевод, Ru) Версия: 19.10.2026. Русский.

NDM3Z — каталог 2026 (перевод, Ru) Версия: 19.10.2026. Русский.

NDM3ZB — каталог 2023 (перевод, Ru) Версия: 19.10.2026. Русский.

Автоматические выключатели в литом корпусе серии NDM3 — каталог 2023 (Cn) Версия: 24.04.2023. Китайский.

Автоматические выключатели в литом корпусе серии NDM3 — каталог Lazzen 2026 (Cn) Версия: 2026. Китайский.

Отправить запрос

Конфигуратор Автоматические выключатели в литом корпусе NDM3

Состав оборудования

Семейство NDM3: обзор

Общие особенности семейства

Сводная таблица подсерий NDM3

Сводная таблица подсерий NDM3

Типоразмеры и отключающая способность по подсериям

Перечень серий товаров

Перечень продукции

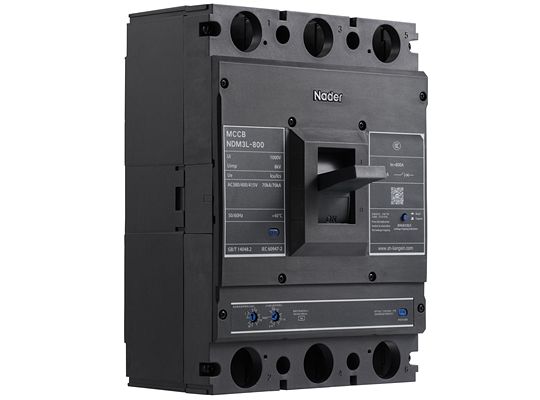

Автоматический выключатель в литом корпусе с диф. защитой NDM3L-800/A XY V 4 2 00 2 D 700A
