NDM3Ede: Интеллектуальная защита нового поколения
Оснащен продвинутым электронным расцепителем. Обеспечивает максимально точную селективность, поддерживает тонкую настройку характеристик срабатывания и интеграцию в системы мониторинга.

NDM3E — автоматические выключатели в литом корпусе с электронным (интеллектуальным) расцепителем на номинальные токи от 12 до 1600 А. Предназначены для сетей переменного тока 50/60 Гц напряжением до AC 690 В: распределяют энергию, защищают линии и оборудование от перегрузки, короткого замыкания и пониженного напряжения, применяются для нечастых оперативных переключений и нечастого пуска двигателей. Типоразмеры NDM3E-125, 250, 400, 630, 800 и малогабаритный NDM3EX-1600; исполнения 3P и 4P, уровни отключающей способности M и H (Icu до 100 кА при 400 В).

Интеллектуальный контроллер обеспечивает трёхступенчатую защиту LSI: от перегрузки с длительной выдержкой (Ir 0.4–1.0·In, Tr 12–150 с), селективную от КЗ с короткой выдержкой (Isd 1.5–10·Ir, Tsd 0.06–0.3 с) и мгновенную (Ii 3–14·In), а также предупредительную сигнализацию Ip, индикацию перегрузки, защиту нейтрали у 4P и режим сигнализации перегрузки без отключения. Контроллеры выпускаются в четырёх вариантах: базовый, с защитой от замыкания на землю (G), с функцией связи (T) и комбинированный (GT); есть исполнение для защиты двигателя с классом расцепления 4–10 и защитой от небаланса и обрыва фазы.

Модуль связи превращает выключатель в аппарат с функциями «четырёх дистанционных» — телеуправления, телерегулирования, телеизмерения и телесигнализации (протокол Modbus-RTU). Аксессуары модульные и устанавливаются без регулировки: вспомогательные и сигнальные контакты, независимый расцепитель, расцепитель минимального напряжения, моторный привод, поворотная рукоятка. Выключатели соответствуют GB/T 14048.1, GB/T 14048.2, IEC 60947-1 и IEC 60947-2, сертификаты CCC, TUV, CE.

IoT-исполнение

IoT-исполнение NDM3E

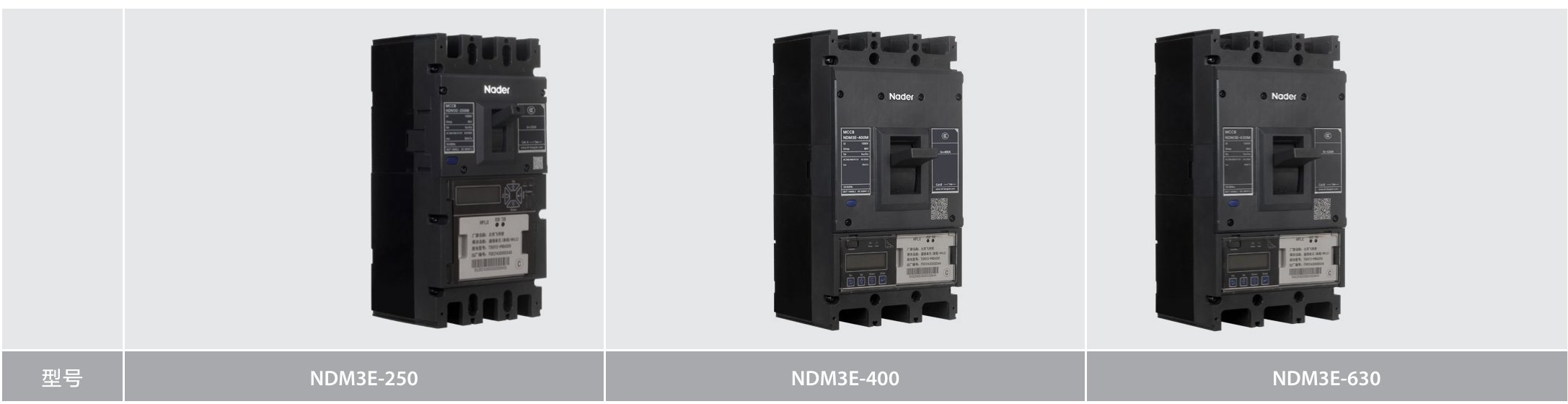

NDM3E-250/400/630 IoT-исполнения — автоматические выключатели в литом корпусе для распределительных сетей AC 380/400/415 В, 50/60 Гц, на токи до 250, 400 и 630 А. Электронный расцепитель ET32 с ЖК-дисплеем выполняет трёхступенчатую защиту LSI и дополнительные защиты по напряжению, а встроенный измерительный блок передаёт ток, напряжение, мощность, энергию и данные о ресурсе с точностью электросчётчика (учёт энергии класса 0,5S).

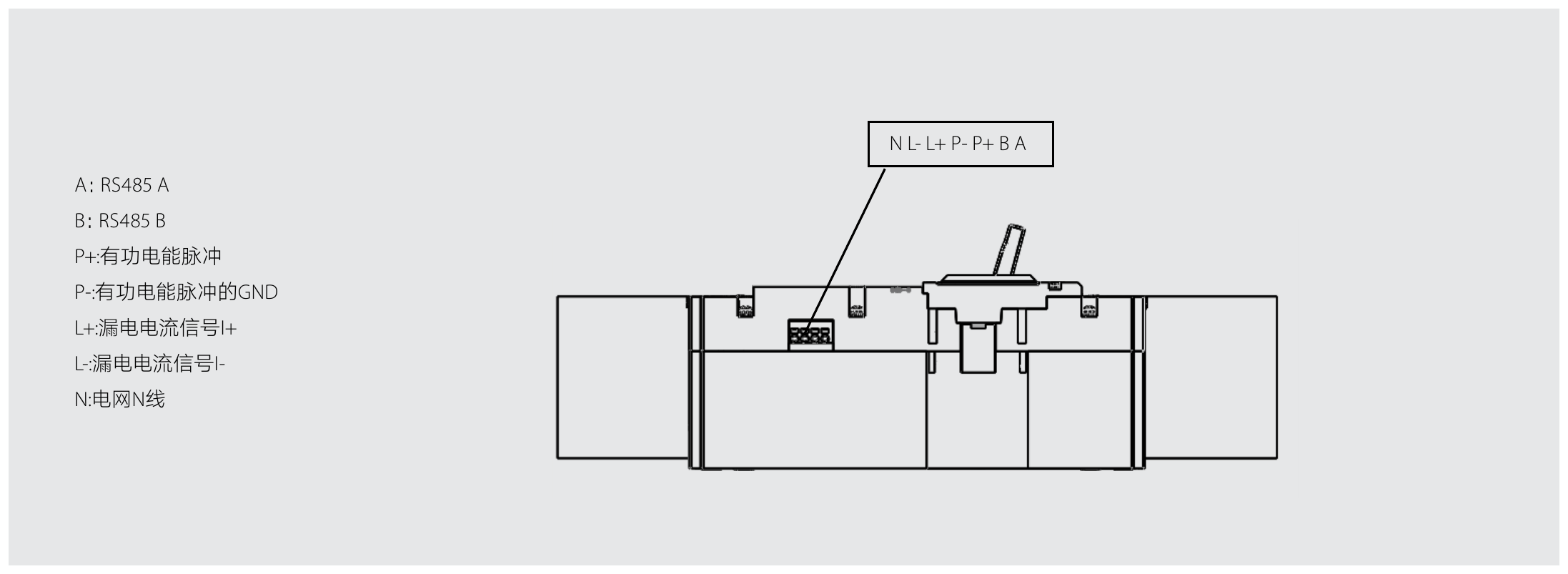

Выключатель передаёт данные по силовой линии (съёмный модуль HPLC), RS485 (Modbus-RTU, DL/T645-2007) или Bluetooth, сам распознаёт топологию участка сети и строит схему распределения. Уставки защит задаются кнопками на панели, через сервисный порт Type-C или дистанционно. Соответствует IEC 60947-2 и GB/T 14048.2, сертифицирован CCC.

Защиты: перегрузка с длительной выдержкой, КЗ с короткой выдержкой, мгновенная, резервная 18–20In; повышенное и пониженное напряжение, обрыв фазы и нуля, небаланс токов и напряжений, перегрев; настраиваемая защита двигателя (заклинивание, затянутый пуск, недогрузка, небаланс/потеря фазы).
Icu = Ics: 50 кА (M) и 70 кА (H, для 400 и 630).
Измерения: U, I, активная мощность и энергия с точностью 0,5 %, реактивная — 1 %; частота, cos φ, гармоники 2…31-го порядка, температура выводов ±3 °C (опция T).
Профиль нагрузки 15 мин × 600 суток (1 мин × 40 суток), фиксация энергии, осциллограммы аварий, журналы событий.
Связь: HPLC 2–12 МГц, RS485 1200–9600 бит/с, Bluetooth 5.0; протоколы DL/T 645 и Modbus-RTU; онлайн-обновление ПО.
Распознавание топологии (фазировка A/B/C, ответвления, связь «потребитель — трансформатор»), активная передача событий.
Аппаратное шифрование ESAM (опция E), дистанционное отключение, прогноз ресурса выключателя.

Особенности

Электронный расцепитель с защитой LSI и плавной/ступенчатой регулировкой уставок
Типоразмеры 125, 250, 400, 630, 800 А и малогабаритный NDM3EX-1600 (800–1600 А)
Icu до 100 кА при AC 400 В (исполнение H), Ics до 70 кА
Ui 1000 В, Uimp 8 кВ (NDM3EX-1600 — 12 кВ)
Варианты контроллера: базовый, G (защита от замыкания на землю), T (связь), GT

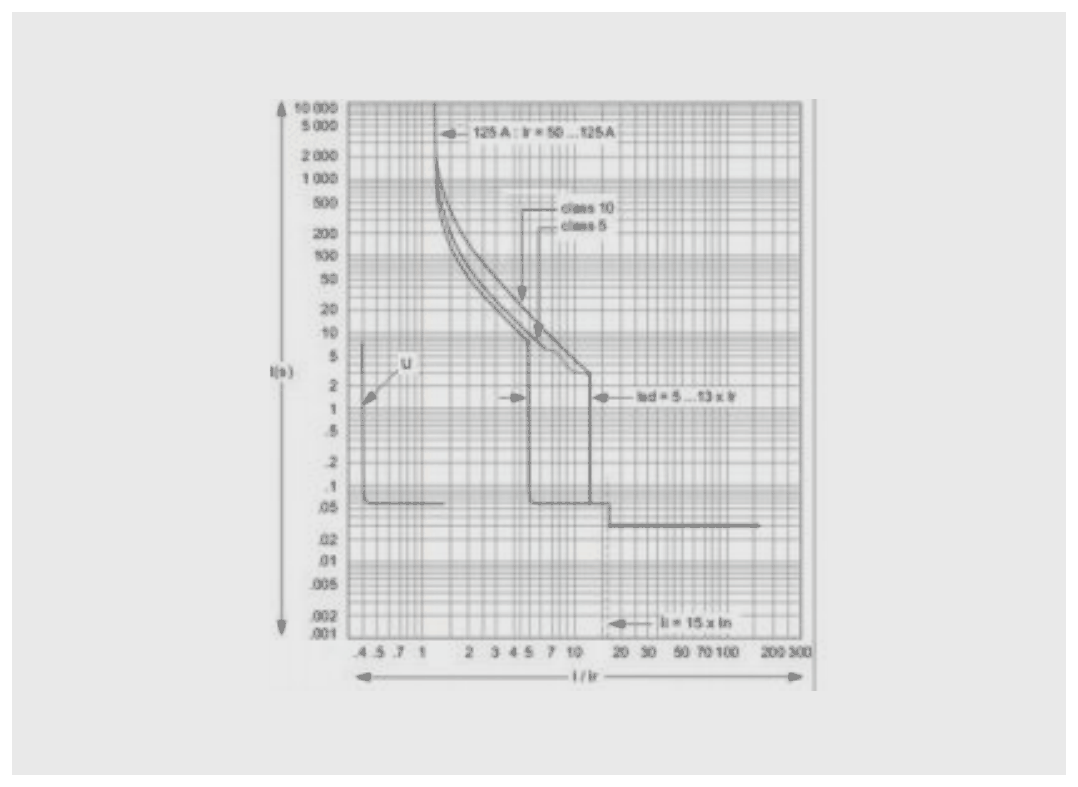

Исполнение для защиты двигателя: класс расцепления 4–10, защита от небаланса и обрыва фазы
Предупредительная сигнализация Ip, индикаторы Alarm/Over, тестовый порт для проверки и программирования с ПК
Сигнализация перегрузки без отключения (Tr = OFF)
Защита нейтрали у 4P (исполнения 4C и 4D)
Функция разъединения, малое расстояние выброса дуги (≤50–100 мм), стойкость к вибрации

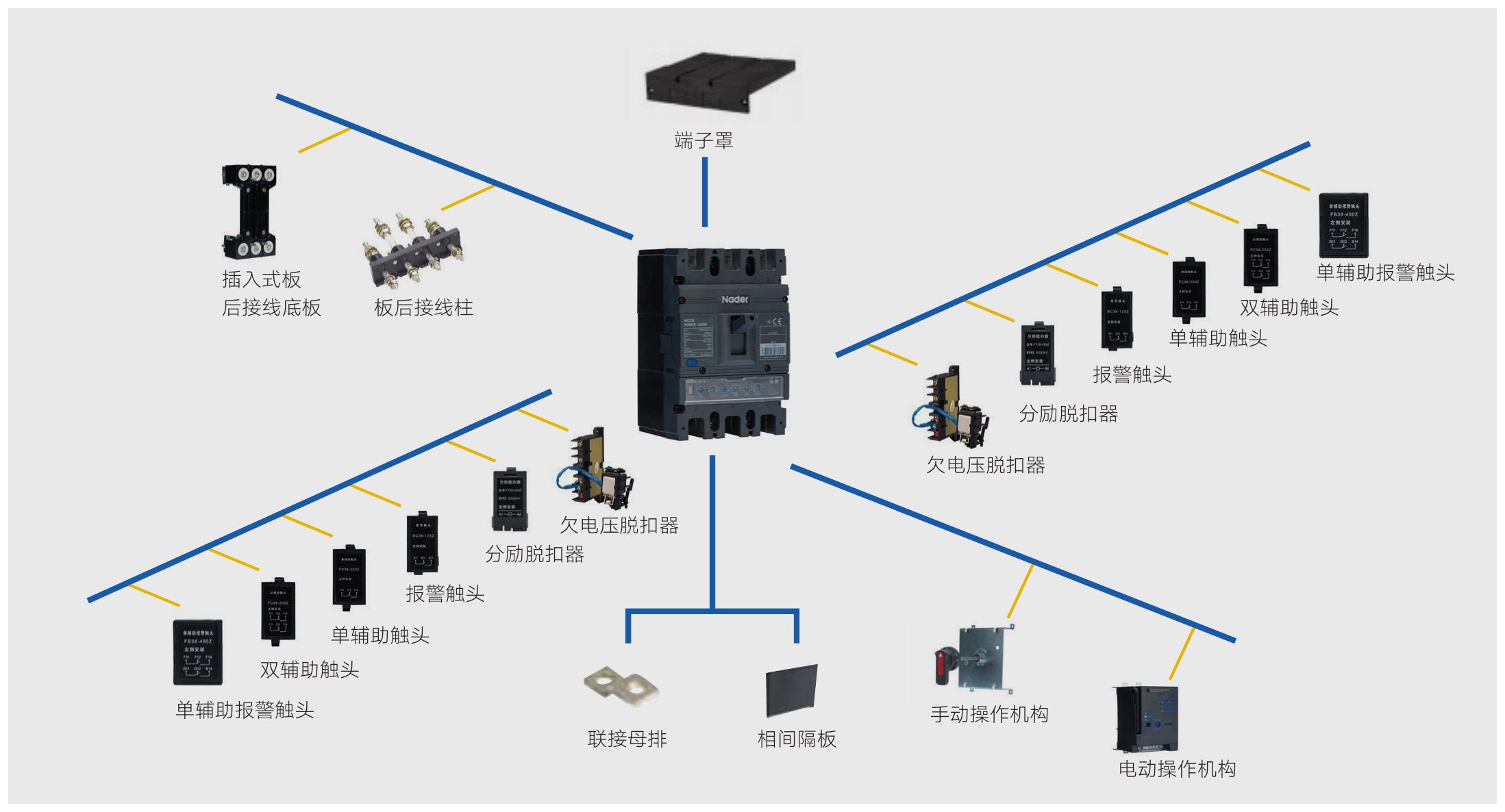

Модульные аксессуары, установка без регулировки
Сертификаты CCC, TUV, CE

Область применения и условия эксплуатации

Сети AC 50/60 Гц до 690 В, токи до 1600 А: распределение энергии и защита двигателей
Новая энергетика, электроэнергетика, промышленная автоматизация, связь, железнодорожный транспорт, жилищное, промышленное и гражданское строительство
Температура эксплуатации −35…+70 °C (без снижения номинала до +50 °C, кроме NDM3EX-1600); хранение −40…+75 °C
Высота установки до 2500 м без снижения номинала (до 5000 м — с коэффициентами)
Степень загрязнения 3; категория перенапряжения III (главная цепь)
Установка вертикальная (наклон до ±22,5°, NDM3EX-1600 — ±5°) или горизонтальная

По документации Lazzen (Nader): file-18930bd426.pdf; file-c733a186a0.pdf; каталог NDM3 CN 2026, гл. 3 NDM3E. Перевод на русский язык — 10.2026. Технические данные — на вкладке «Характеристики», структура кода и коды аксессуаров — на вкладке «Код заказа», документы — на вкладке «Документы».

Особенности:

Тип расцепителя: электронный
In=32..1600 A
Icu=70..100 кА
Un=380..690V AC
Установка: стационарный, втычной, выдвижной
Кат. применения: А / В
Кол-во полюсов: 3 / 4

Кратко

Параметр	Значение
Тип расцепителя	электронный (интеллектуальный контроллер LSI, опционально G — защита от замыкания на землю, T — связь)
Номинальный ток In, А	12–1600 (Ir); In 32–1600
Отключающая способность Icu, кА	70–100 (AC 400 В)
Номинальное напряжение	AC 400/415/690 В, 50/60 Гц
Число полюсов	3P, 4P
Исполнение / монтаж	стационарное (переднее/заднее присоединение), втычное моноблочное Z3Q/Z3H (400–800)
Стандарты	GB/T 14048.2, IEC 60947-2

Основные технические параметры

В исходнике у NDM3E-250 ячейка Icu AC 660/690 В для исполнения H пустая (у остальных исполнений H — «/»), так в исходнике.

Номинальные токи и токи уставки Ir¹:

Примечание¹: заводская уставка тока Ir по умолчанию равна номинальному току.

У NDM3EX-1600 уровень M указан один на оба исполнения 3P и 4P (объединённая ячейка); значения Icu/Ics — тоже общие.

Примечания:

Заводская уставка тока Ir по умолчанию равна номинальному току.
Типоразмер NDM3EX-1600: болты присоединения для 800 А/1000 А по умолчанию длиной 35 мм; для 1250 А/1600 А — по умолчанию длиной 40 мм; если нужна другая длина — см. таблицу выбора болтов на стр. 3-36.
Типоразмер 800 в исполнениях Z3H/Z3Q в стандартной комплектации поставляется с клеммными крышками и радиатором.

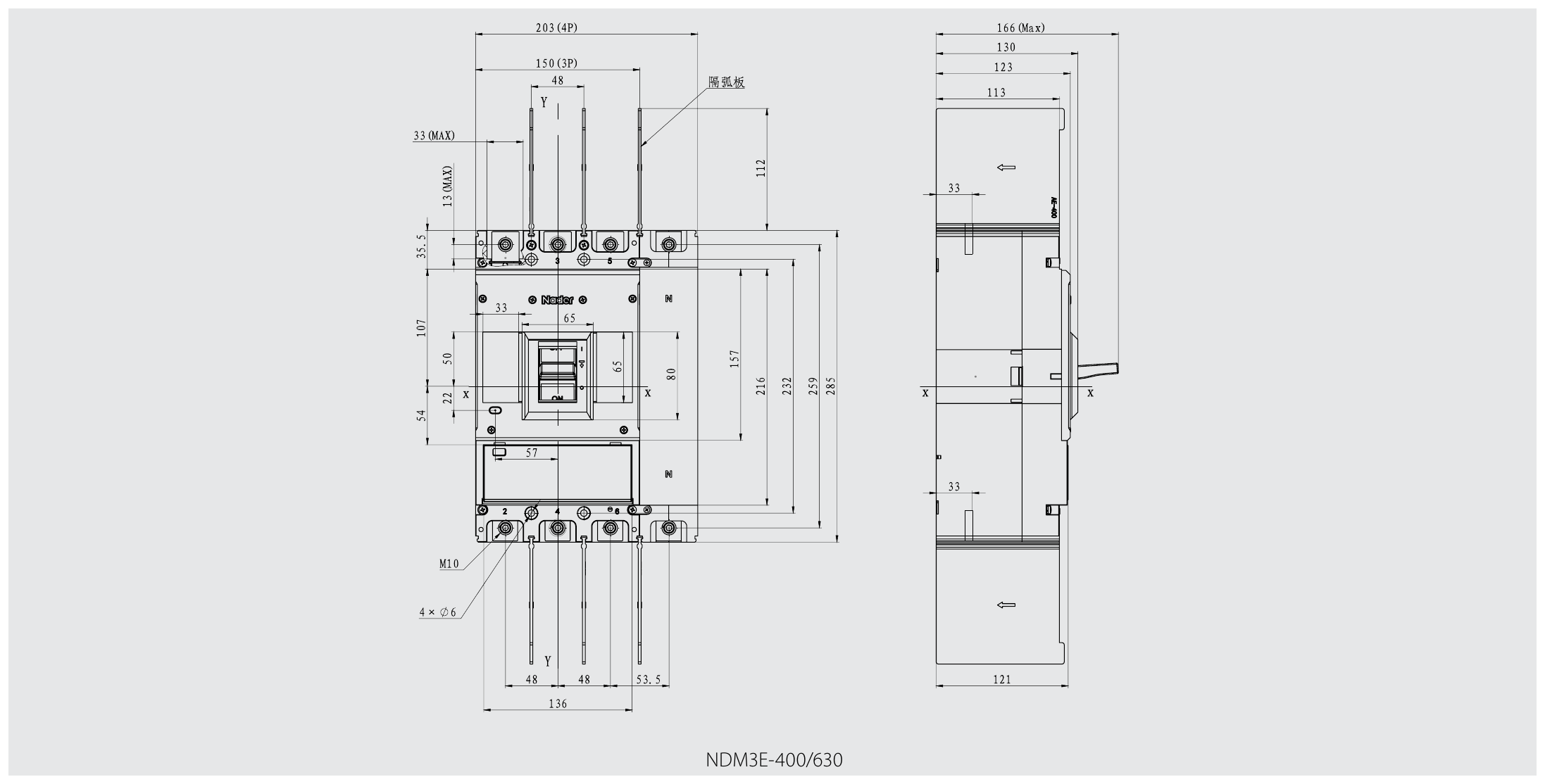

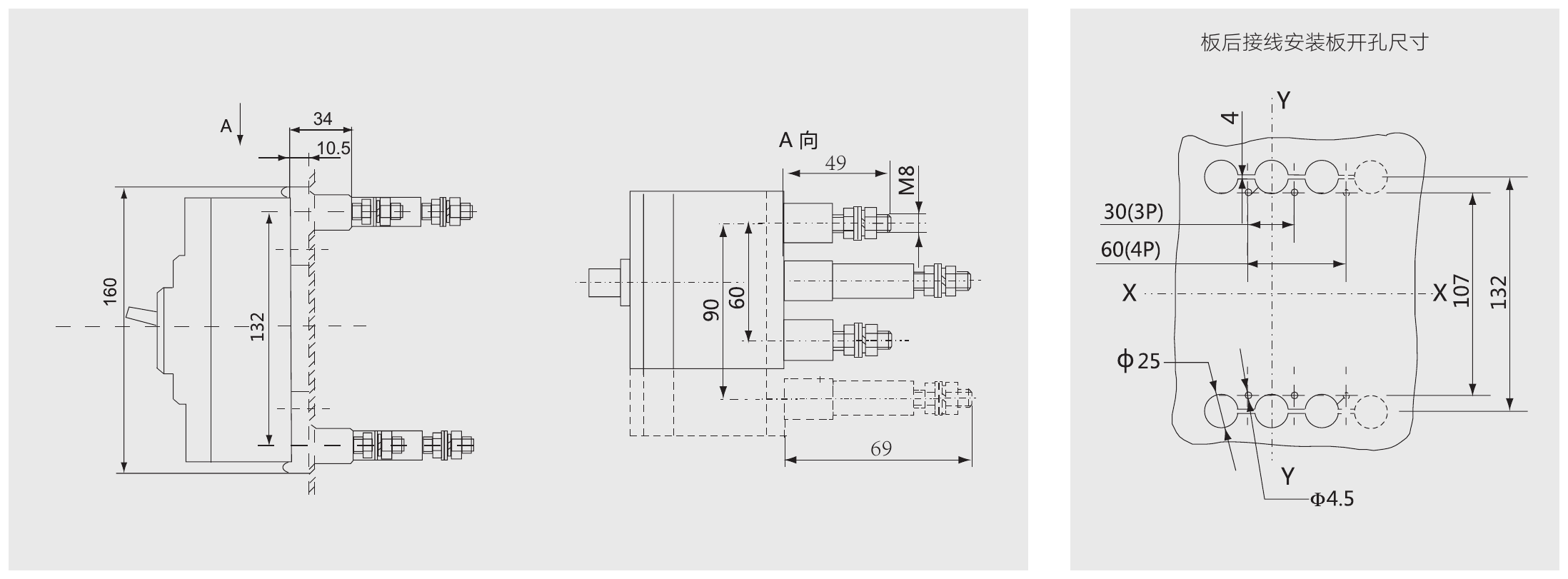

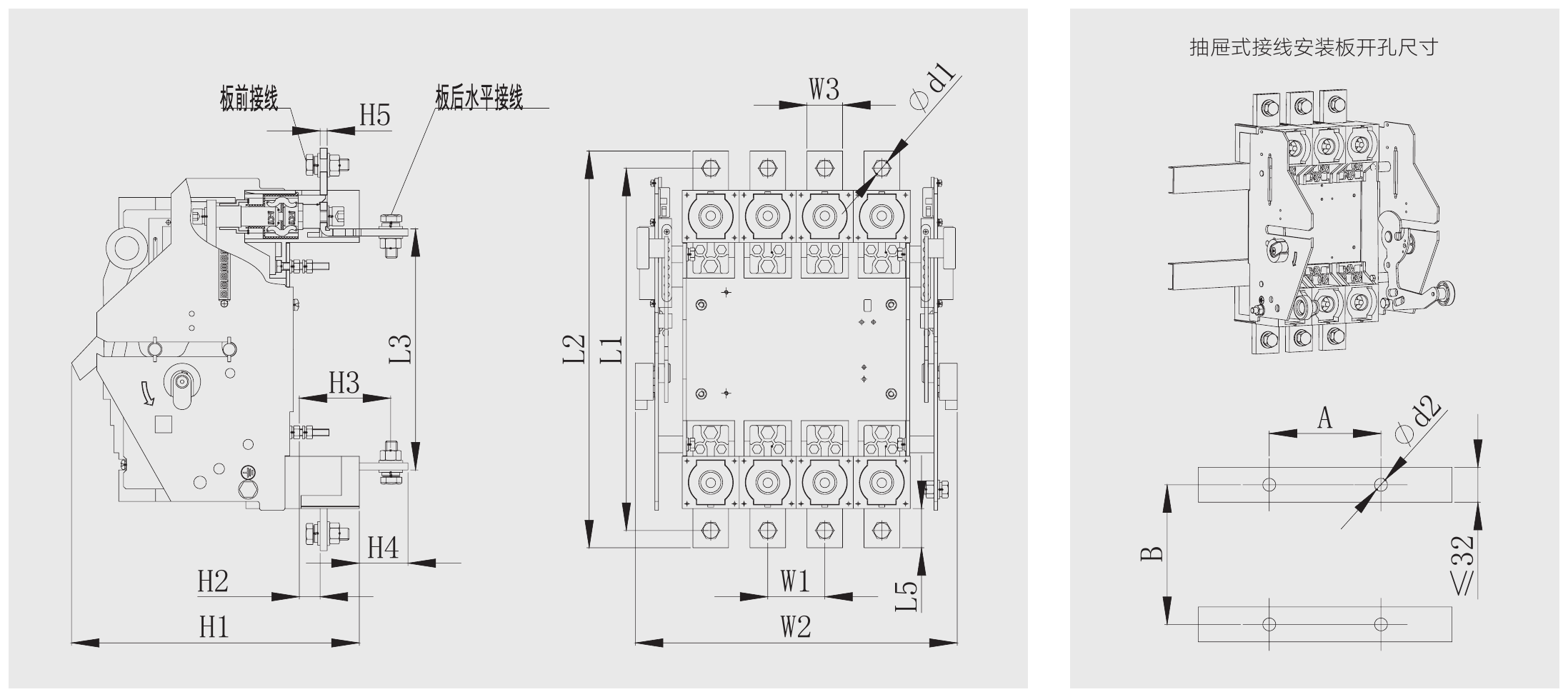

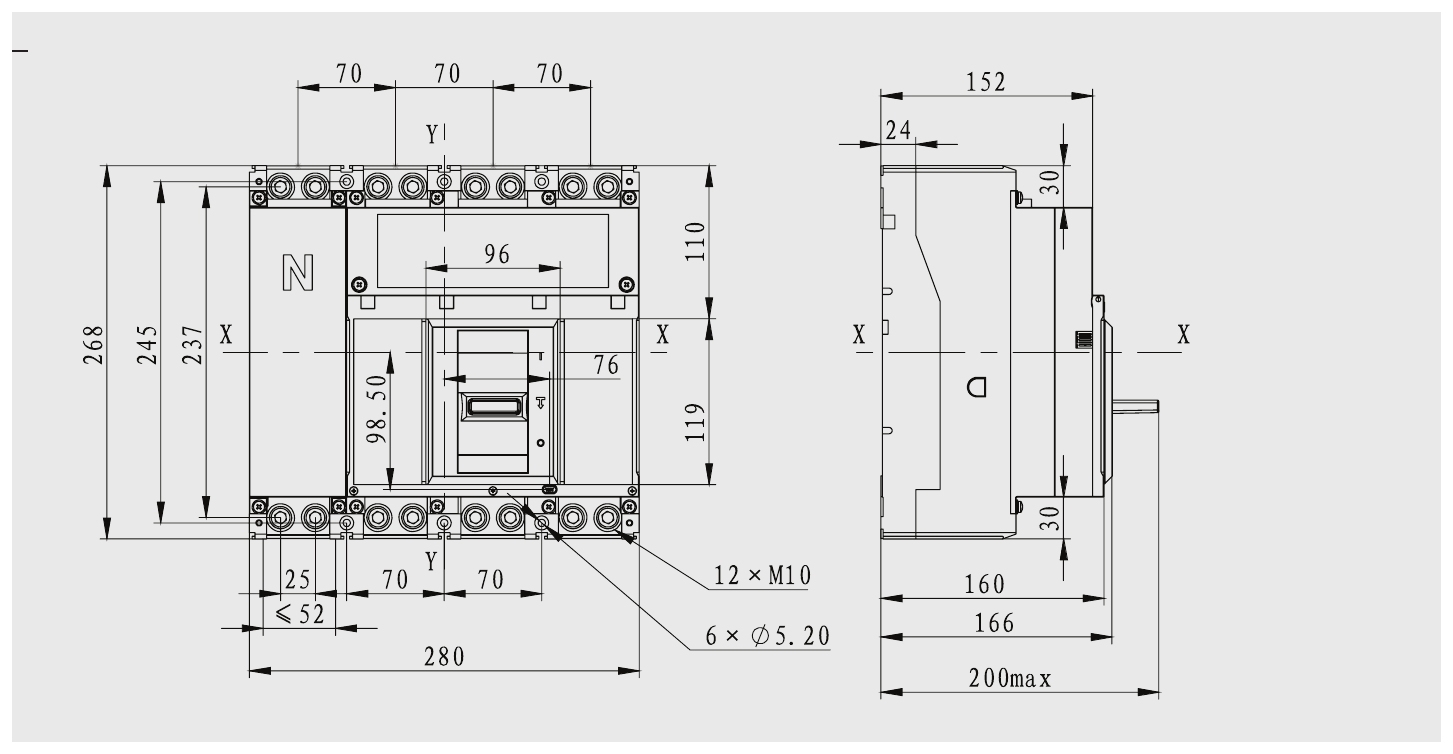

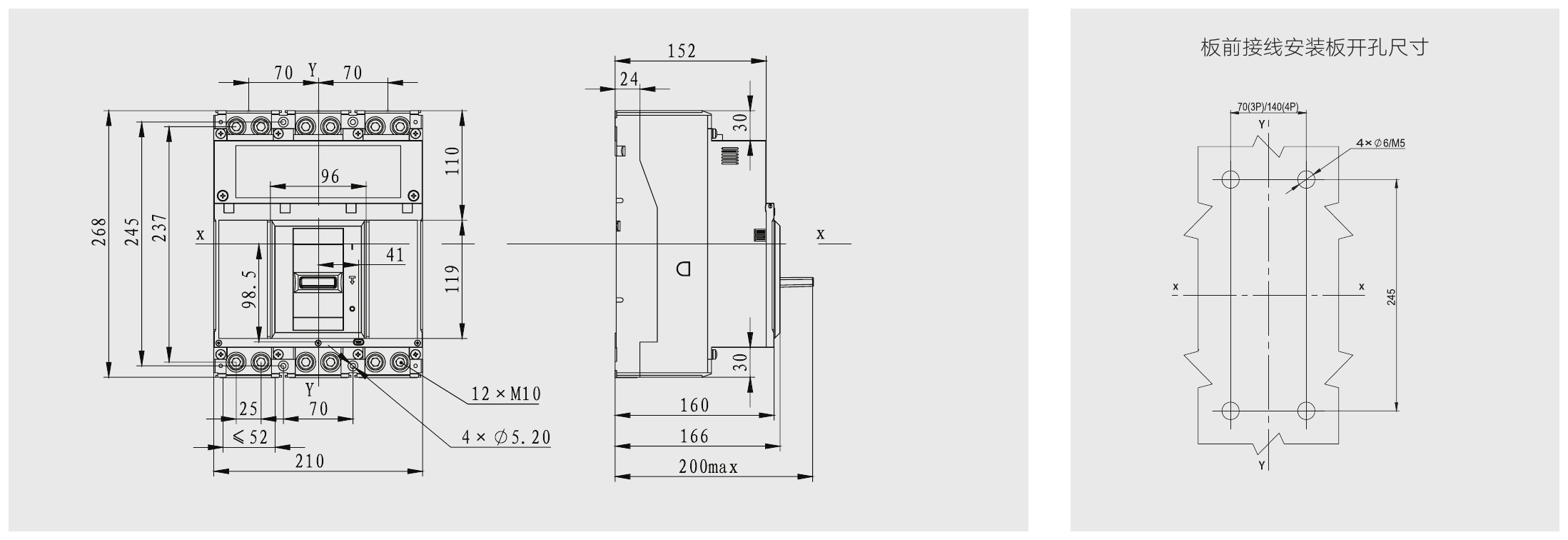

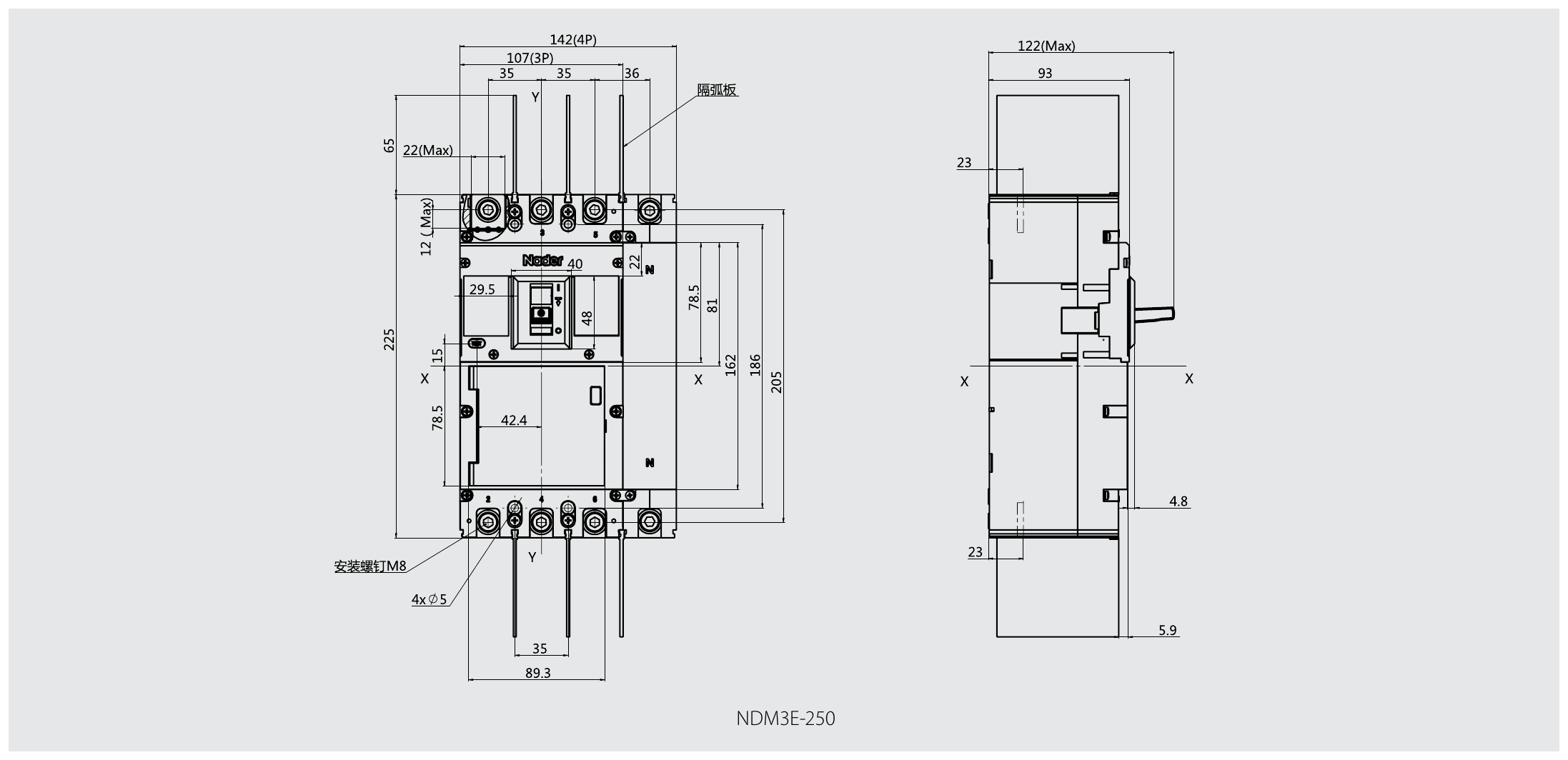

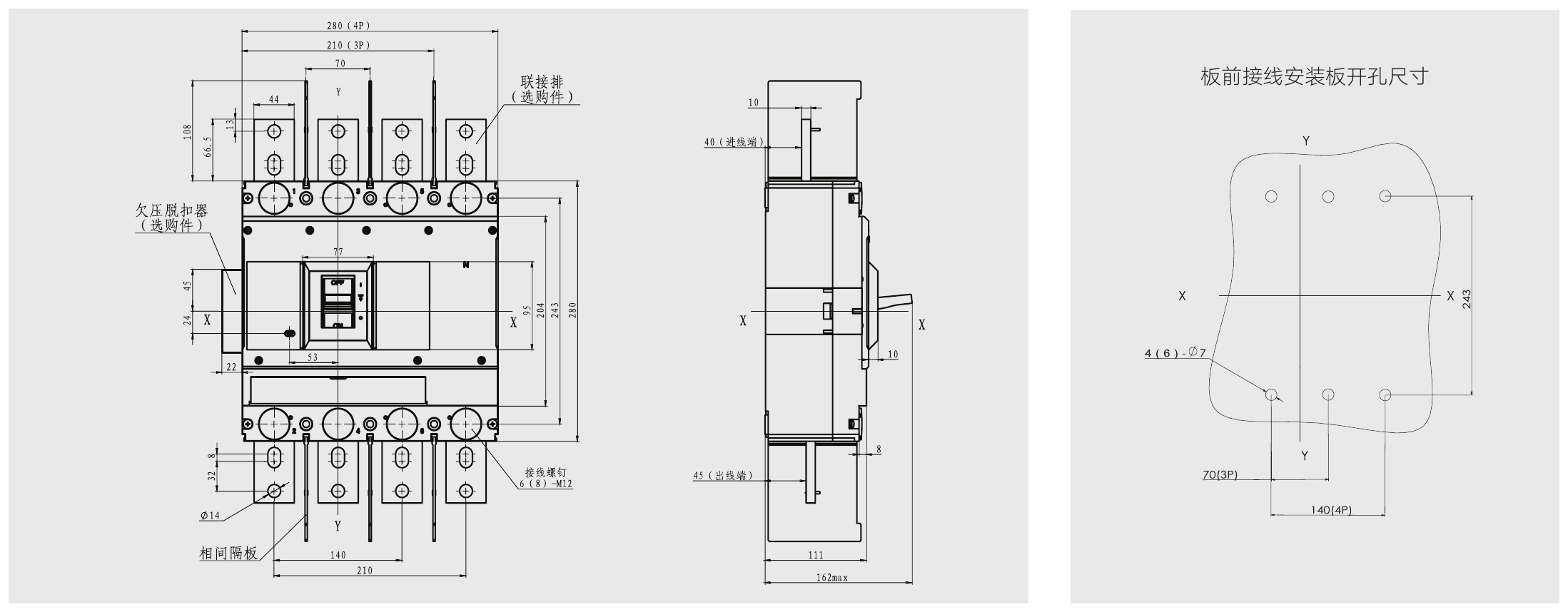

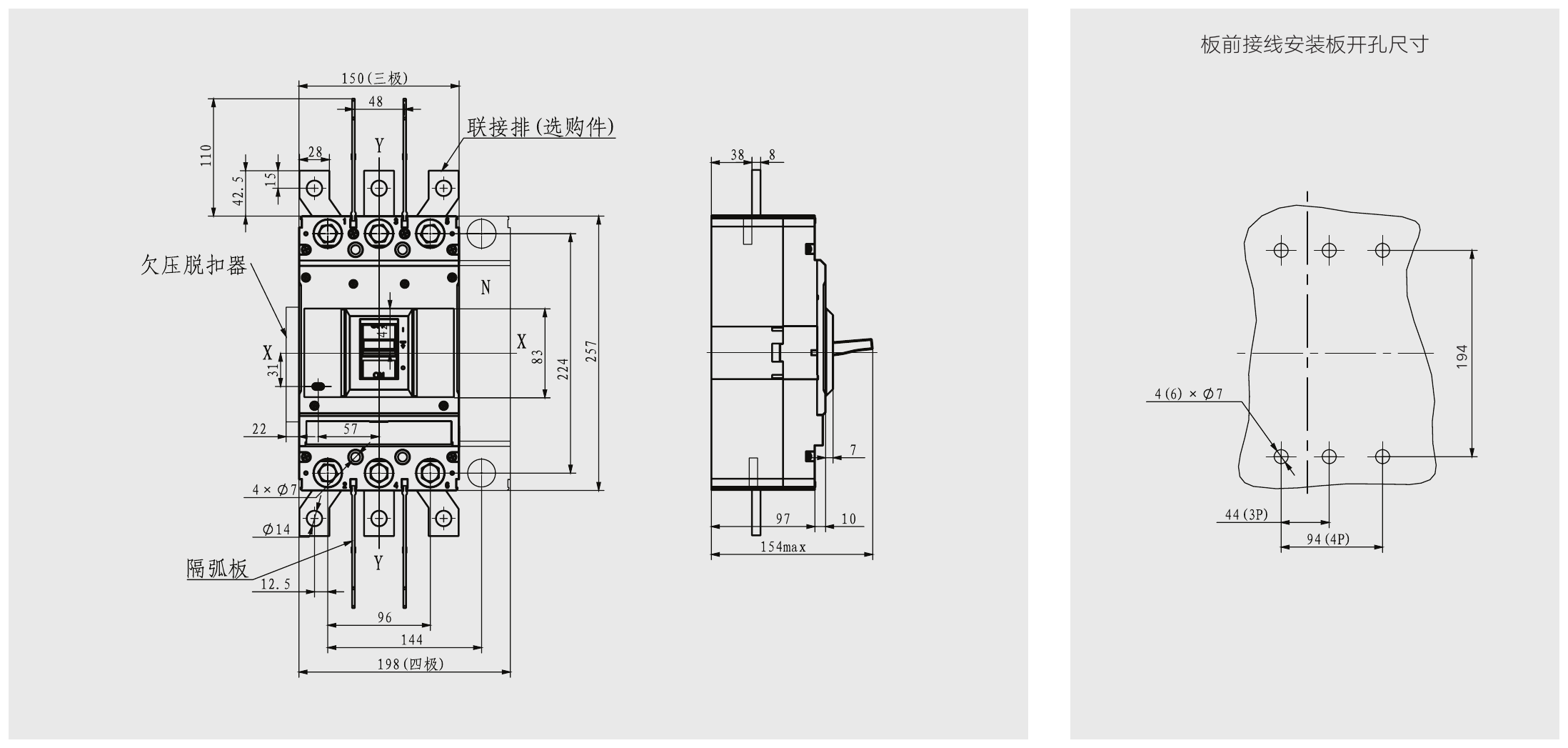

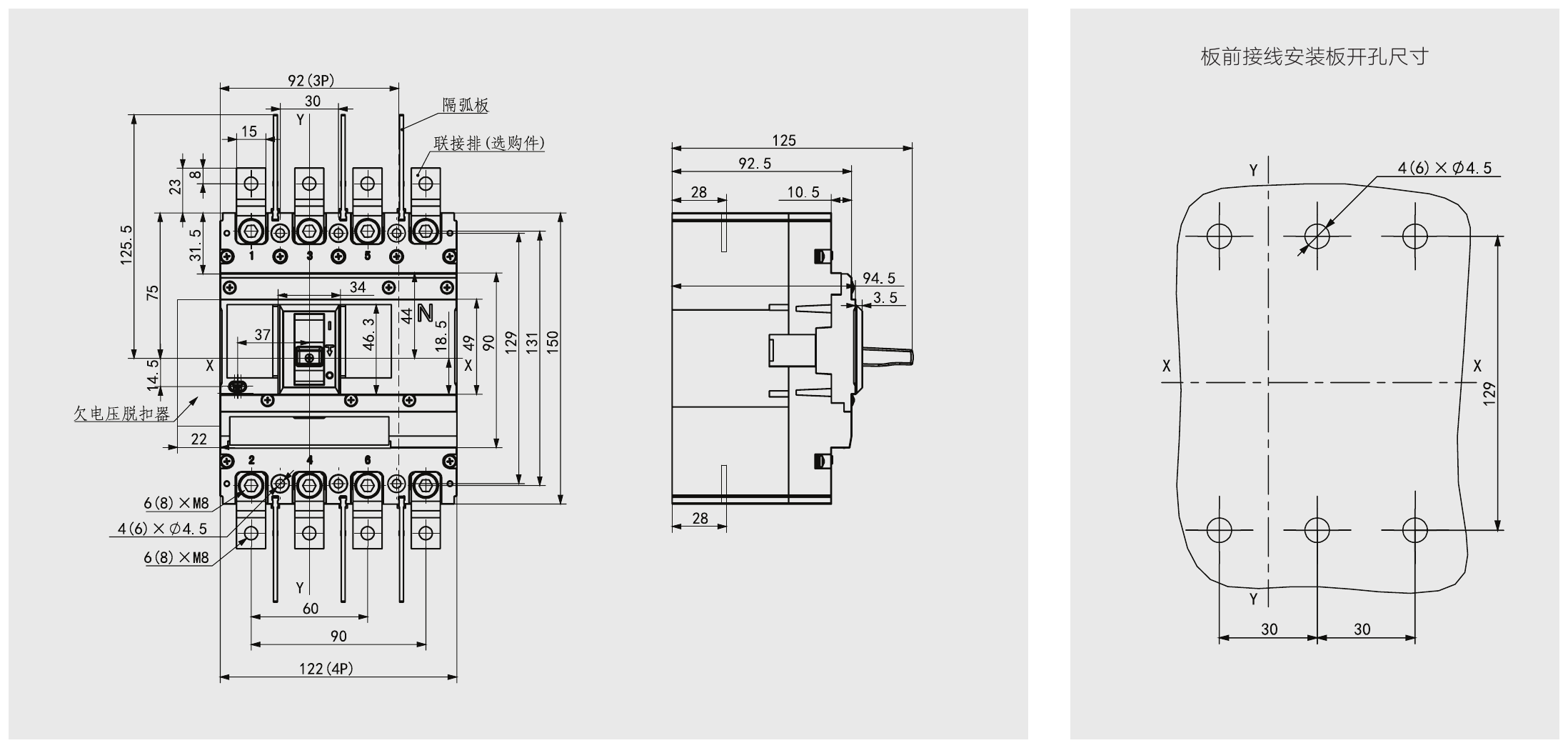

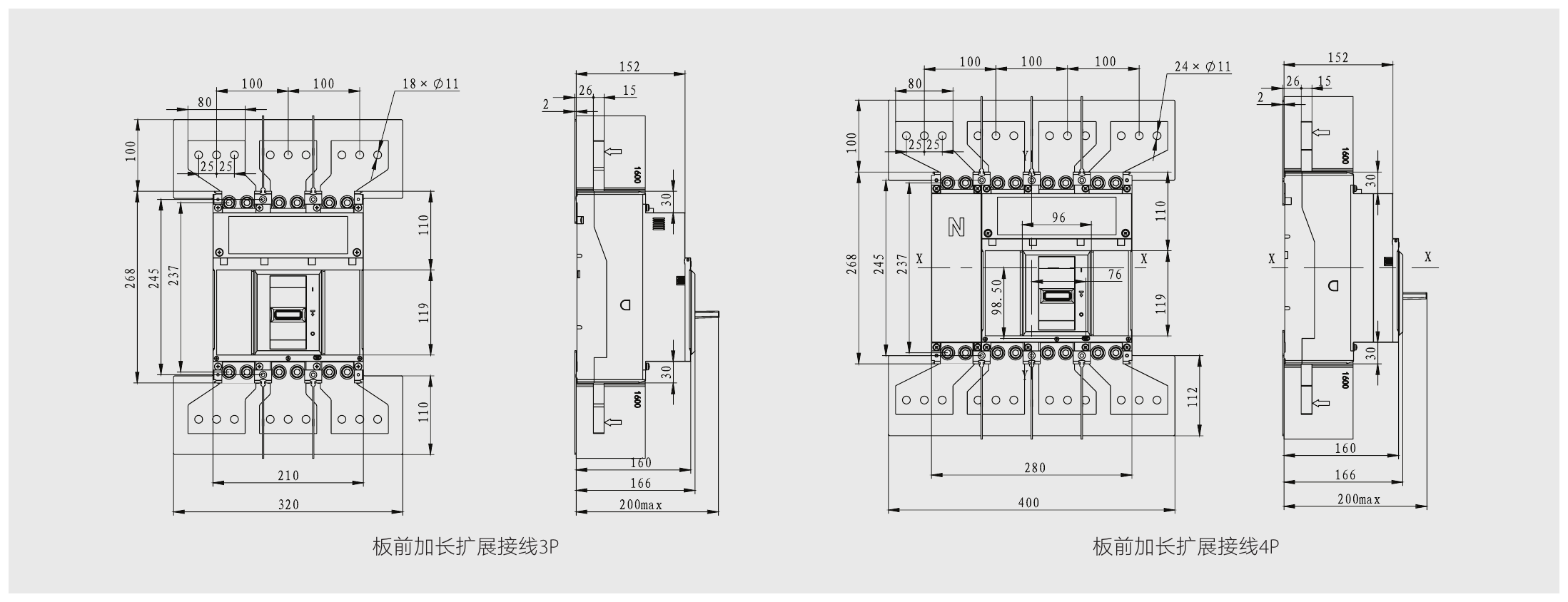

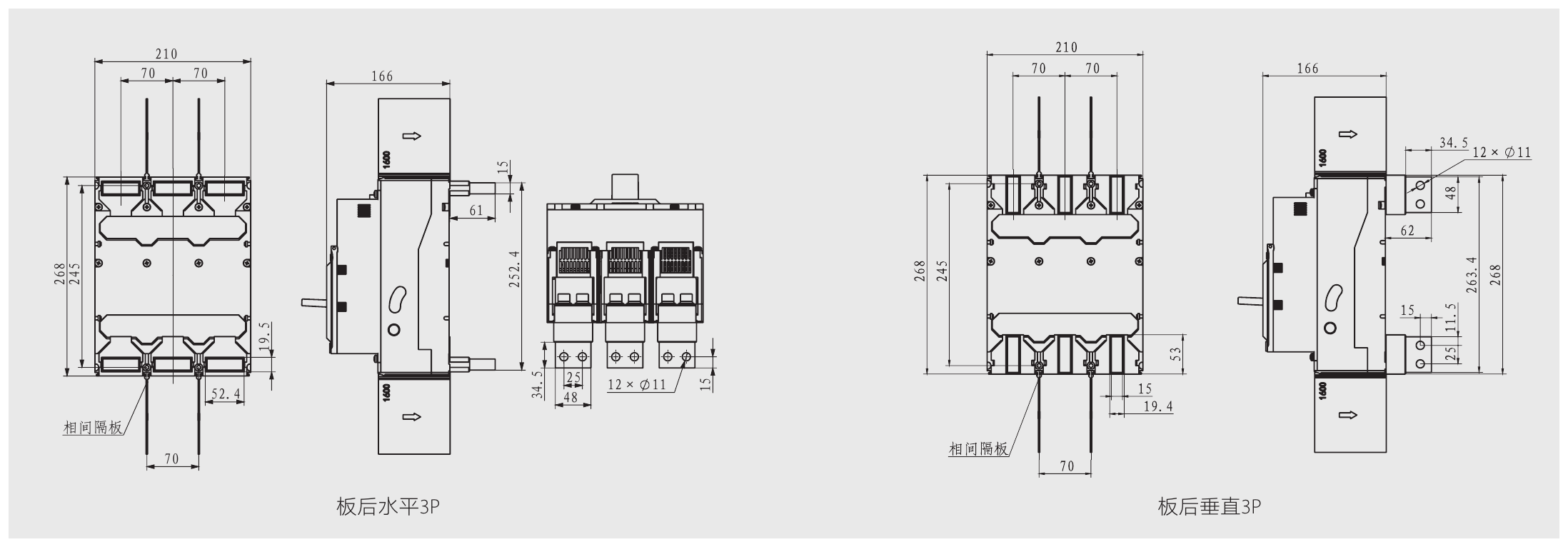

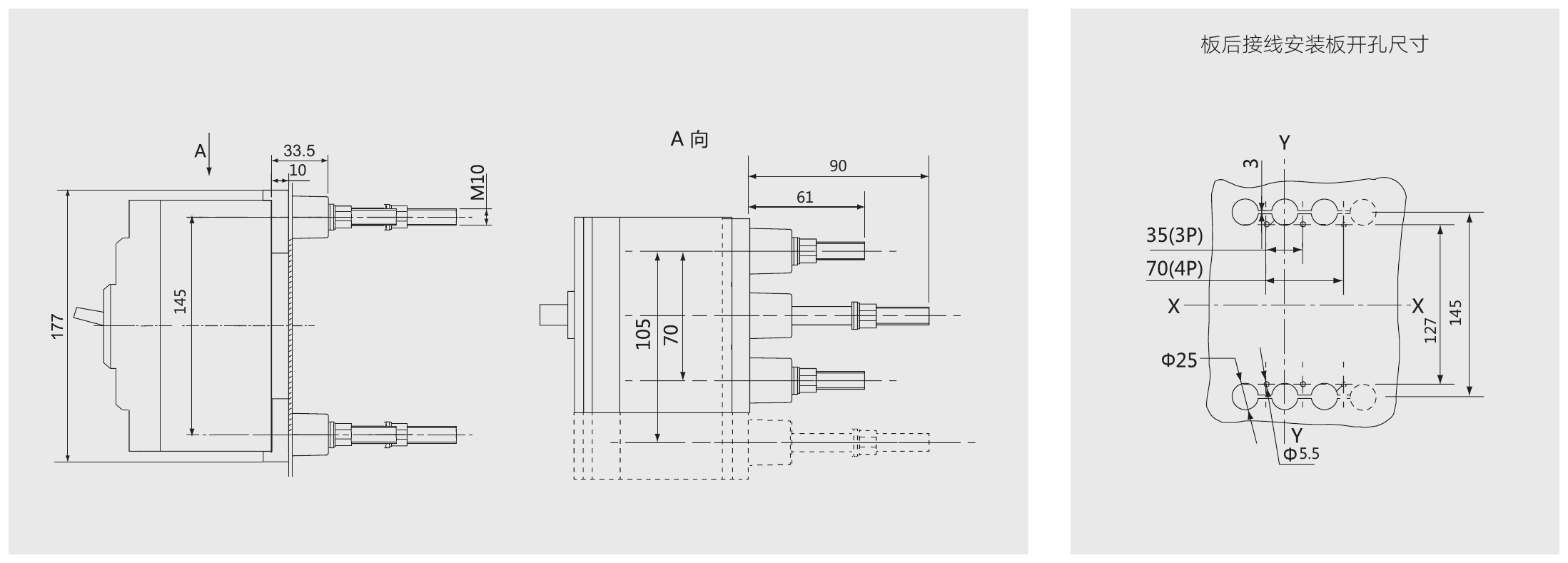

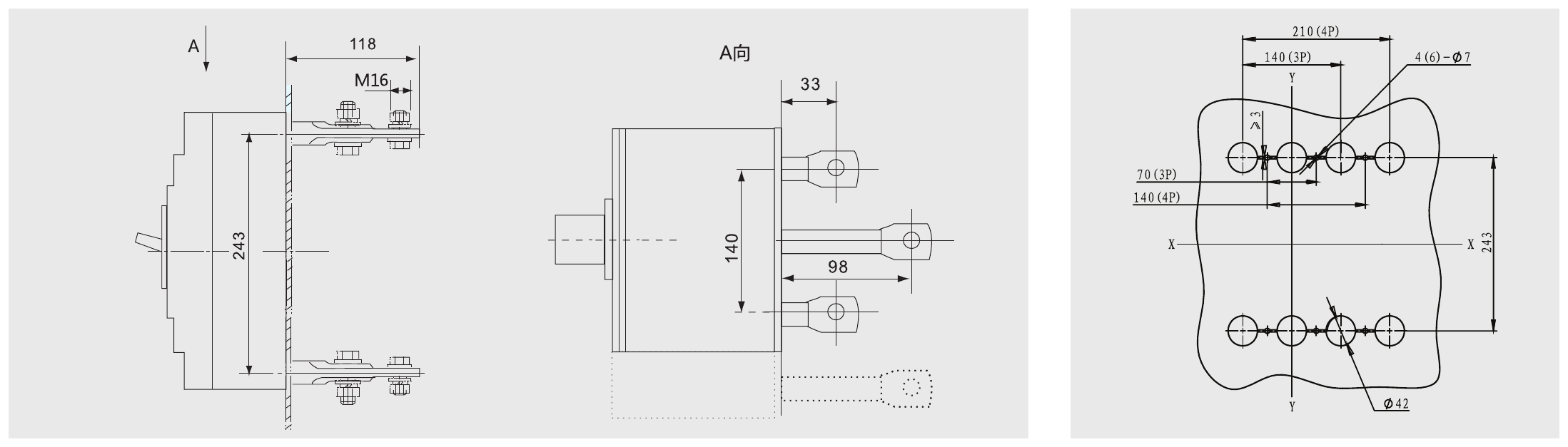

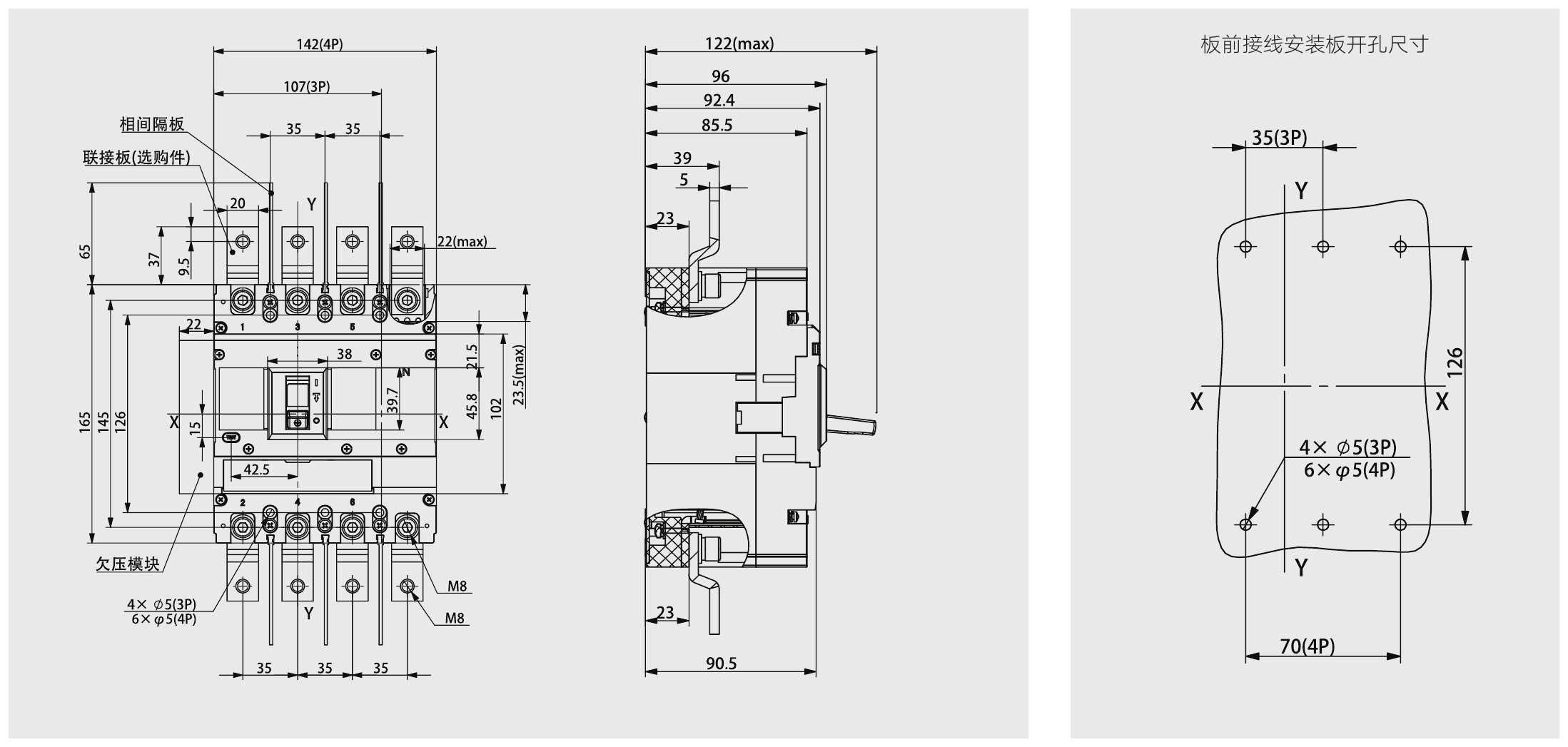

Габариты L × W × H — см. пиктограмму в таблице: L — высота аппарата (по направлению «вход–выход»), W — ширина, H — глубина.

Таблица 1. Основные технические характеристики: NDM3E-125 / NDM3E-250 / NDM3E-400

Параметр	NDM3E-125			NDM3E-250			NDM3E-400
Номинальный ток типоразмера Inm, А	125	125	125	250	250	250	400	400	400
Номинальный ток In, А	32 / 63 / 125 (см. ниже)			160 / 250 (см. ниже)			400
Номинальное напряжение изоляции Ui, В	1000			1000			1000
Номинальное импульсное выдерживаемое напряжение Uimp, В	8000			8000			8000
Испытательное напряжение промышленной частоты U (1 мин), В	3500			3500			3500
Категория применения	A			A			A
Номинальный кратковременно выдерживаемый ток Icw, кА/1 с	1			1.6 (In 160 А); 2.5 (In 250 А)			5
Число полюсов	3	3	4	3	3	4	3	3	4
Уровень отключающей способности	M	H	/	M	H	/	M	H	/
Icu, кА, AC 380/400/415 В	70	85	70	70	85	70	70	100	70
Icu, кА, AC 500 В	/	/	/	/	/	/	/	/	/
Icu, кА, AC 660/690 В	20	/	20	20	/	20	20	/	20
Ics, кА, AC 380/400/415 В	50	65	50	50	65	50	65	70	65
Ics, кА, AC 500 В	/	/	/	/	/	/	/	/	/
Ics, кА, AC 660/690 В	15	/	15	15	/	15	15	/	15
Коммутационная износостойкость AC 380/400/415 В, циклов	8000			8000			7500
Механическая износостойкость без обслуживания, циклов	20000			20000			15000
Механическая износостойкость с обслуживанием, циклов	40000			40000			30000
Габариты L, мм	150	150	150	165	165	165	257	257	257
Габариты W, мм	92	92	122	107	107	142	150	150	198
Габариты H, мм	92.5	92.5	92.5	92.4	92.4	92.4	107	107	107
Расстояние выброса дуги, мм	≤50			≤50			≤100
Способ присоединения	переднее присоединение, P, Z1			переднее присоединение, P, Z1			переднее присоединение, P, Z1, Z3Q, Z3H

В исходнике у NDM3E-250 ячейка Icu AC 660/690 В для исполнения H пустая (у остальных исполнений H — «/»), так в исходнике.

Номинальные токи и токи уставки Ir (NDM3E-125…400)

Типоразмер	In, А	Ir, А
NDM3E-125	32	12, 16, 20, 25, 32, OFF
NDM3E-125	63	25, 32, 40, 45, 50, 56, 63, OFF
NDM3E-125	125	40, 50, 56, 63, 70, 80, 90, 100, 125, OFF
NDM3E-250	160	63, 80, 90, 100, 125, 140, 160, OFF
NDM3E-250	250	100, 125, 160, 180, 200, 225, 250, OFF
NDM3E-400	400	160, 200, 225, 250, 280, 315, 350, 400, OFF

Таблица 1 (продолжение). Основные технические характеристики: NDM3E-630 / NDM3E-800 / NDM3EX-1600

Параметр	NDM3E-630			NDM3E-800			NDM3EX-1600
Номинальный ток типоразмера Inm, А	630			800			1600
Номинальный ток In, А	630			800			800, 1000, 1250, 1600
Ток уставки Ir¹, А	252, 315, 350, 400, 450, 500, 550, 600, 630, OFF			320, 400, 450, 500, 550, 630, 700, 750, 800, OFF			(0.4, 0.5, 0.6, 0.7, 0.8, 0.9, 1.0, OFF) × In
Номинальное напряжение изоляции Ui, В	1000			1000			1000
Номинальное импульсное выдерживаемое напряжение Uimp, В	8000			8000			12000
Испытательное напряжение промышленной частоты U (1 мин), В	3500			3500			3500
Категория применения	B			B			B
Номинальный кратковременно выдерживаемый ток Icw, кА/1 с	8			10			20
Число полюсов	3	3	4	3	3	4	3	4
Уровень отключающей способности	M	H	/	M	H	/	M	M
Icu, кА, AC 380/400/415 В	70	100	70	70	100	70	70	70
Icu, кА, AC 500 В	/	/	/	/	/	/	50	50
Icu, кА, AC 660/690 В	20	/	20	20	/	20	20	20
Ics, кА, AC 380/400/415 В	65	70	65	65	70	65	50	50
Ics, кА, AC 500 В	/	/	/	/	/	/	50	50
Ics, кА, AC 660/690 В	15	/	15	15	/	15	20	20
Коммутационная износостойкость AC 380/400/415 В, циклов	7500			7500			1000
Коммутационная износостойкость AC 500 В, циклов	/			/			800
Коммутационная износостойкость AC 660/690 В, циклов	/			/			500
Механическая износостойкость без обслуживания, циклов	10000			10000			10000 (3P) / 6000 (4P)
Механическая износостойкость с обслуживанием, циклов	20000			20000			20000 (3P) / 12000 (4P)
Габариты L, мм	280	280	280	280	280	280	268	268
Габариты W, мм	210	210	280	210	210	280	210	280
Габариты H, мм	113.5	113.5	113.5	113.5	113.5	113.5	154	154
Расстояние выброса дуги, мм	≤100			≤100			≤100
Способ присоединения	переднее присоединение, P, Z1, Z3Q, Z3H			переднее присоединение, P, Z1, Z3Q, Z3H			переднее присоединение, P, HZ1, CZ1

У NDM3EX-1600 уровень M указан один на оба исполнения 3P и 4P (объединённая ячейка); значения Icu/Ics — тоже общие.

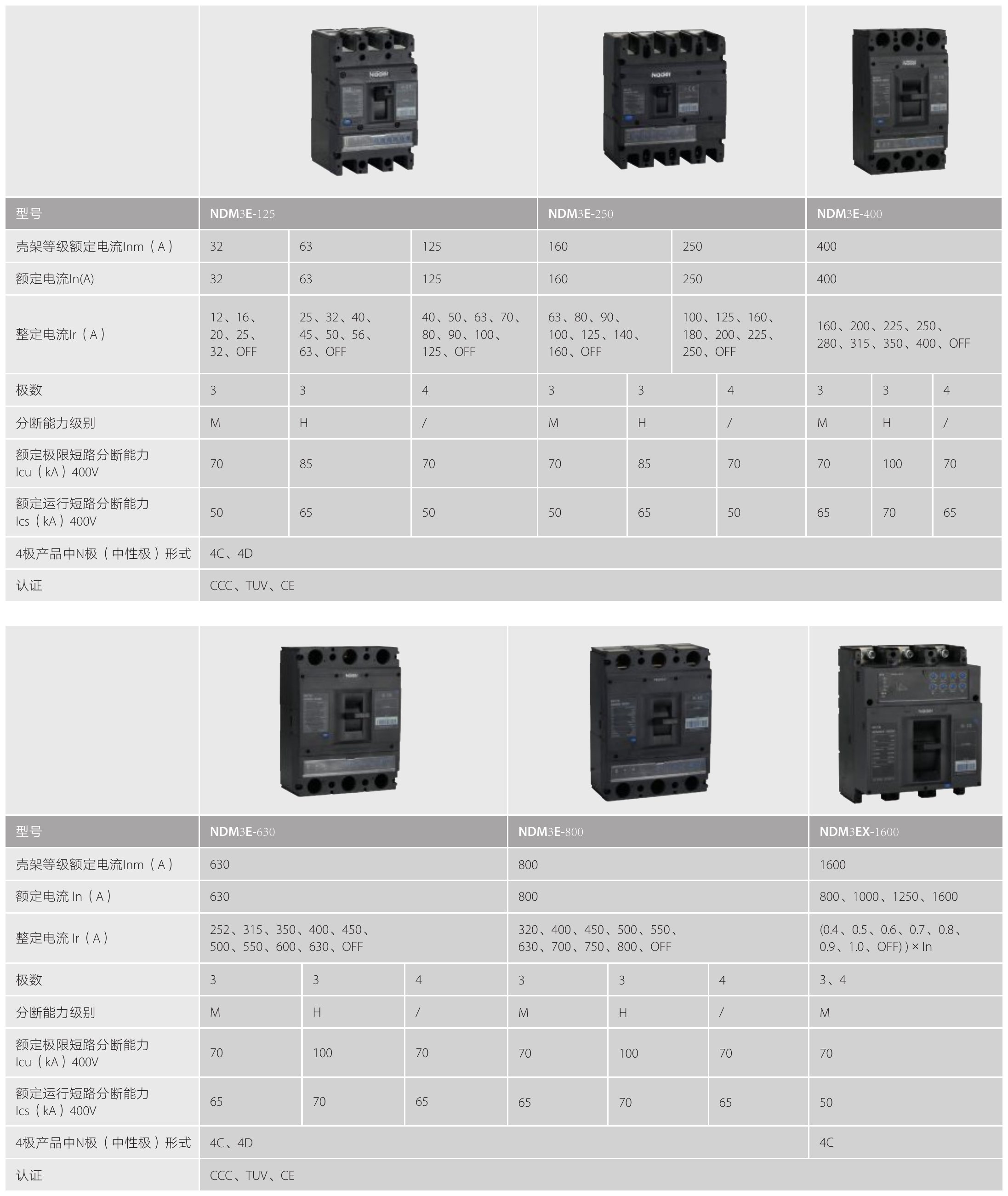

Обзор типоразмеров

Примечание к структуре таблицы: в исходнике у NDM3E-125 и NDM3E-250 строки Inm/In/Ir разбиты на столбцы по номиналу (125: 32 / 63 / 125 А; 250: 160 / 250 А), а строки «Число полюсов / Уровень отключающей способности / Icu / Ics» — на столбцы по исполнению (3P M / 3P H / 4P); столбцы двух групп строк в исходнике не соответствуют друг другу. Иными словами, для всех номиналов типоразмера действуют исполнения 3P M (Icu/Ics 70/50 кА), 3P H (85/65 кА; у 400 — 100/70 кА) и 4P (без буквы уровня, 70/50 кА; у 400 — 70/65 кА). В таблице выше сетка приведена к общей по исполнениям.

Примечание: заводская уставка тока Ir по умолчанию равна номинальному току In; если требуется другое значение уставки — обратитесь в отдел продаж.

Обзор: NDM3E-125 / NDM3E-250 / NDM3E-400

Параметр	NDM3E-125			NDM3E-250			NDM3E-400
Номинальный ток типоразмера Inm, А	32	63	125	160	250	250	400	400	400
Номинальный ток In, А	32	63	125	160	250	250	400	400	400
Ток уставки Ir, А	12, 16, 20, 25, 32, OFF	25, 32, 40, 45, 50, 56, 63, OFF	40, 50, 63, 70, 80, 90, 100, 125, OFF	63, 80, 90, 100, 125, 140, 160, OFF	100, 125, 160, 180, 200, 225, 250, OFF	(то же)	160, 200, 225, 250, 280, 315, 350, 400, OFF	(то же)	(то же)
Число полюсов	3	3	4	3	3	4	3	3	4
Уровень отключающей способности	M	H	/	M	H	/	M	H	/
Icu, кА (400 В)	70	85	70	70	85	70	70	100	70
Ics, кА (400 В)	50	65	50	50	65	50	65	70	65
Исполнение нейтрали N у 4-полюсных аппаратов	4C, 4D
Сертификаты	CCC, TUV, CE

Обзор: NDM3E-630 / NDM3E-800 / NDM3EX-1600

Параметр	NDM3E-630			NDM3E-800			NDM3EX-1600
Номинальный ток типоразмера Inm, А	630	630	630	800	800	800	1600
Номинальный ток In, А	630	630	630	800	800	800	800, 1000, 1250, 1600
Ток уставки Ir, А	252, 315, 350, 400, 450, 500, 550, 600, 630, OFF	(то же)	(то же)	320, 400, 450, 500, 550, 630, 700, 750, 800, OFF	(то же)	(то же)	(0.4, 0.5, 0.6, 0.7, 0.8, 0.9, 1.0, OFF) × In
Число полюсов	3	3	4	3	3	4	3, 4
Уровень отключающей способности	M	H	/	M	H	/	M
Icu, кА (400 В)	70	100	70	70	100	70	70
Ics, кА (400 В)	65	70	65	65	70	65	50
Исполнение нейтрали N у 4-полюсных аппаратов	4C, 4D						4C
Сертификаты	CCC, TUV, CE						CCC, TUV, CE

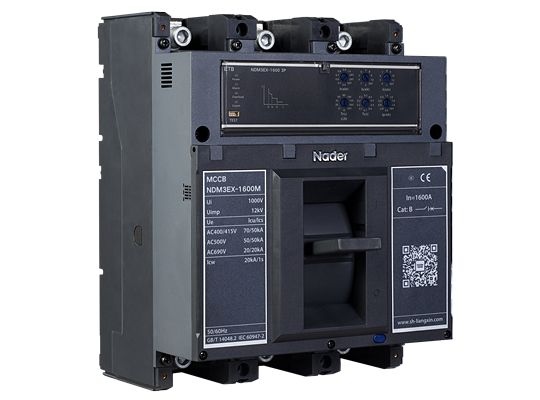

Внешний вид типоразмеров NDM3E-125, NDM3E-250, NDM3E-400, NDM3E-630, NDM3E-800 и NDM3EX-1600.

Потери мощности

Суммарные потери мощности выключателей, Вт

Тип	Ток нагрузки, А	Суммарные потери мощности, Вт: переднее присоединение	заднее присоединение	втычное исполнение
NDM3E-125	125	35	35	40
NDM3E-250	250	62	62	70
NDM3E-400	400	115	115	125
NDM3E-630	630	190	190	210
NDM3E-800	800	262	262	294
NDM3EX-1600	1600	153	153	/

Коэффициенты снижения номинального тока по температуре и высоте

Примечание: при температуре окружающей среды ниже 50 °C (кроме NDM3EX-1600) изделие работает нормально, без снижения номинального тока.

Таблица коэффициентов снижения номинального тока электронных выключателей NDM3E (по температуре окружающей среды)

№	Номинальный ток типоразмера, А	40 °C	45 °C	50 °C	55 °C	60 °C	65 °C	70 °C
1	125	1	1	1	0.973	0.945	0.918	0.891
2	250	1	1	1	0.976	0.952	0.927	0.902
3	400	1	1	1	0.978	0.957	0.934	0.911
4	630	1	1	1	1	1	0.979	0.957
5	800	1	1	1	0.980	0.958	0.936	0.913
6	1600	1	0.98	0.95	0.92	0.88	0.84	0.8

Таблица коэффициентов снижения для больших высот выключателей NDM3E-125~800

Высота над уровнем моря, м	2000	2500	3000	3500	4000	4500	5000
Поправочный коэффициент рабочего тока	1	1	0.98	0.97	0.95	0.94	0.93
Максимальное рабочее напряжение, В	690	690	620	580	550	520	500
Испытательное напряжение промышленной частоты, В	3500	3500	3150	3000	2800	2650	2500
Напряжение изоляции, В	1000	1000	900	850	810	770	730

Условия эксплуатации и установки

Условия эксплуатации

Температура окружающей среды: от −35 °C до +70 °C, среднее за 24 ч не выше +35 °C; выше +40 °C — со снижением номинального тока по таблице коэффициентов (у NDM3E-125~800 снижение начинается выше +50 °C).
Температура хранения: от −40 °C до +75 °C.
Высота над уровнем моря: ≤ 2500 м; выше — по таблице коэффициентов для больших высот.
Относительная влажность: не более 50 % при +40 °C; при более низкой температуре допускается более высокая, например до 90 % при +20 °C; против конденсата принимаются соответствующие меры.
Степень загрязнения: 3.

Категория перенапряжения

Главная цепь выключателя — категория III (уровень распределения и управления).
Цепи, не подключённые к главной цепи, — категория II (уровень нагрузки).

Условия установки

Среда без опасности взрыва, без газов и токопроводящей пыли, вызывающих коррозию металла и разрушение изоляции; место защищено от дождя и снега.

Положение установки

Вертикальная установка: отклонение монтажной плоскости от вертикали ≤ ±22,5°; для NDM3EX-1600 — ≤ ±5°.
Горизонтальная установка.

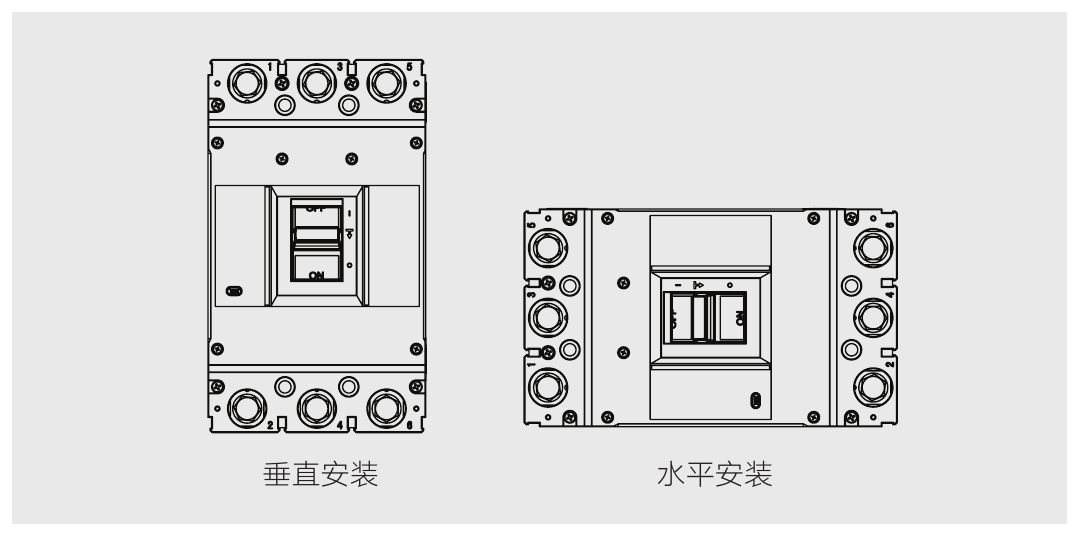

Слева — вертикальная установка (垂直安装), справа — горизонтальная установка (水平安装).

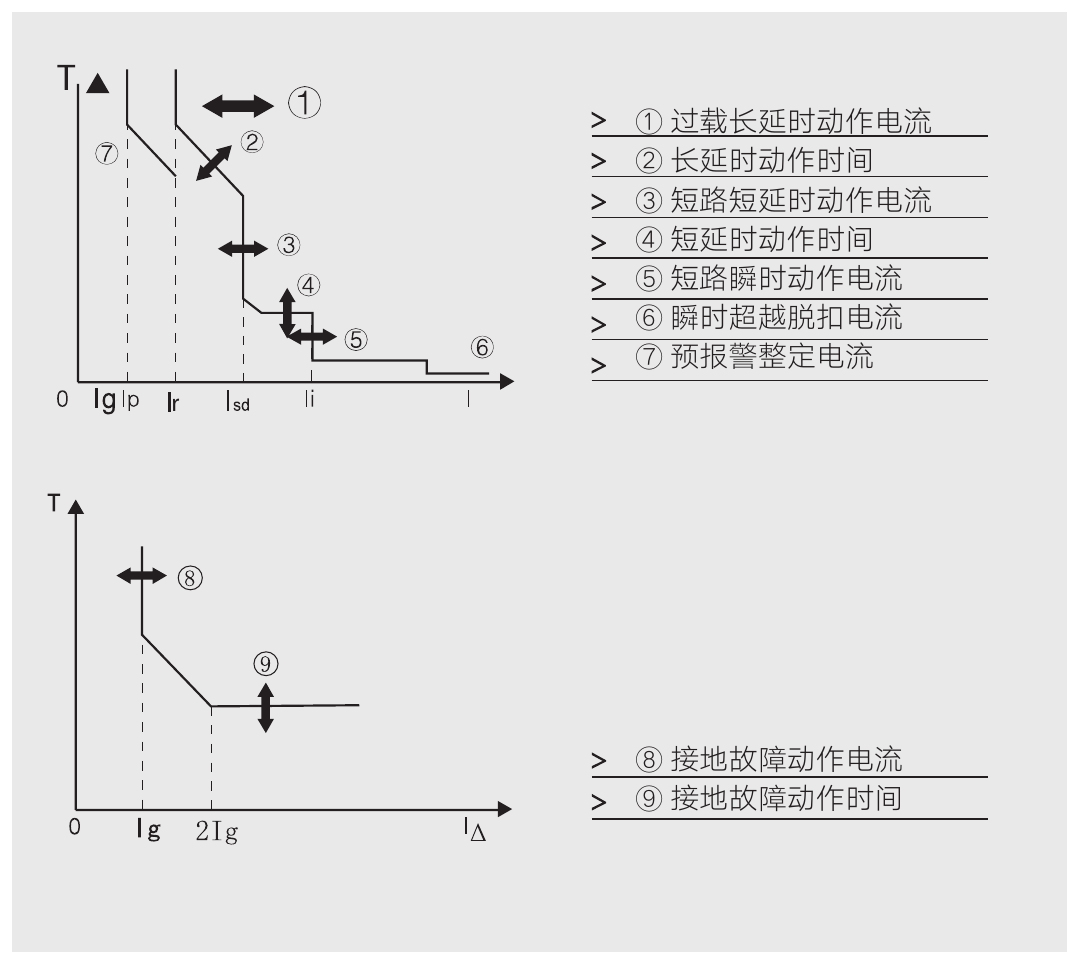

Интеллектуальный контроллер: функции и защиты

Защиты

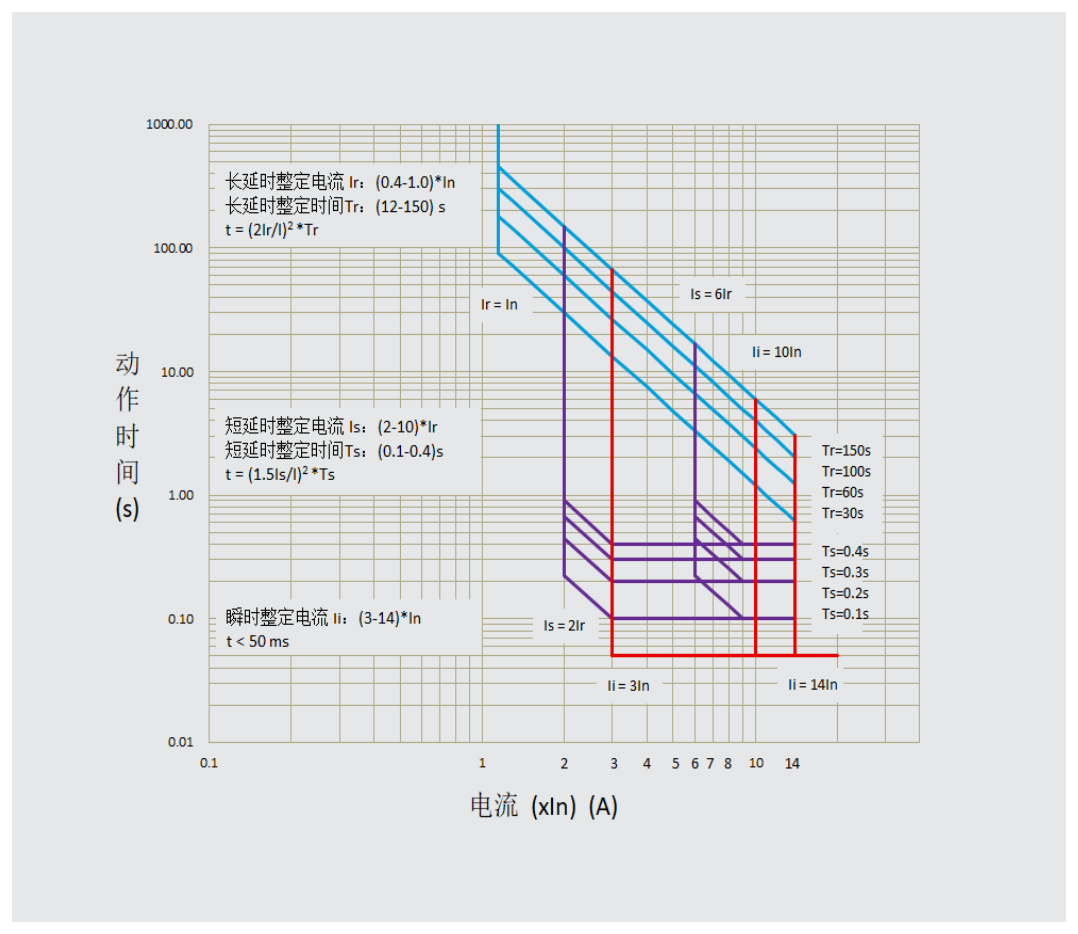

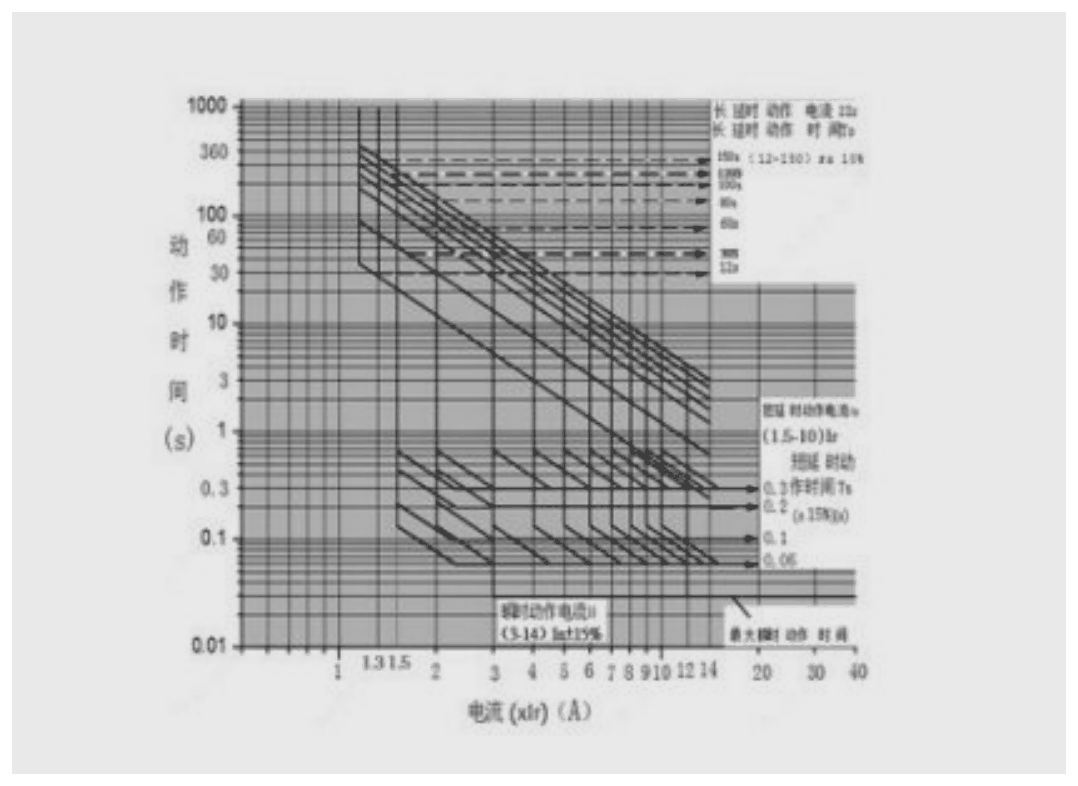

Уставка тока защиты от перегрузки с длительной выдержкой Ir — регулируется по требованию пользователя, 10 ступеней.
Уставка времени защиты от перегрузки с длительной выдержкой Tr — 7 ступеней.
Уставка тока селективной защиты от КЗ с короткой выдержкой Isd — 9 ступеней.
Уставка времени селективной защиты от КЗ с короткой выдержкой Tsd — 4 ступени.
Уставка тока мгновенной защиты от КЗ Ii — 9 ступеней.
Уставка тока предупредительной сигнализации Ip — 4 ступени.

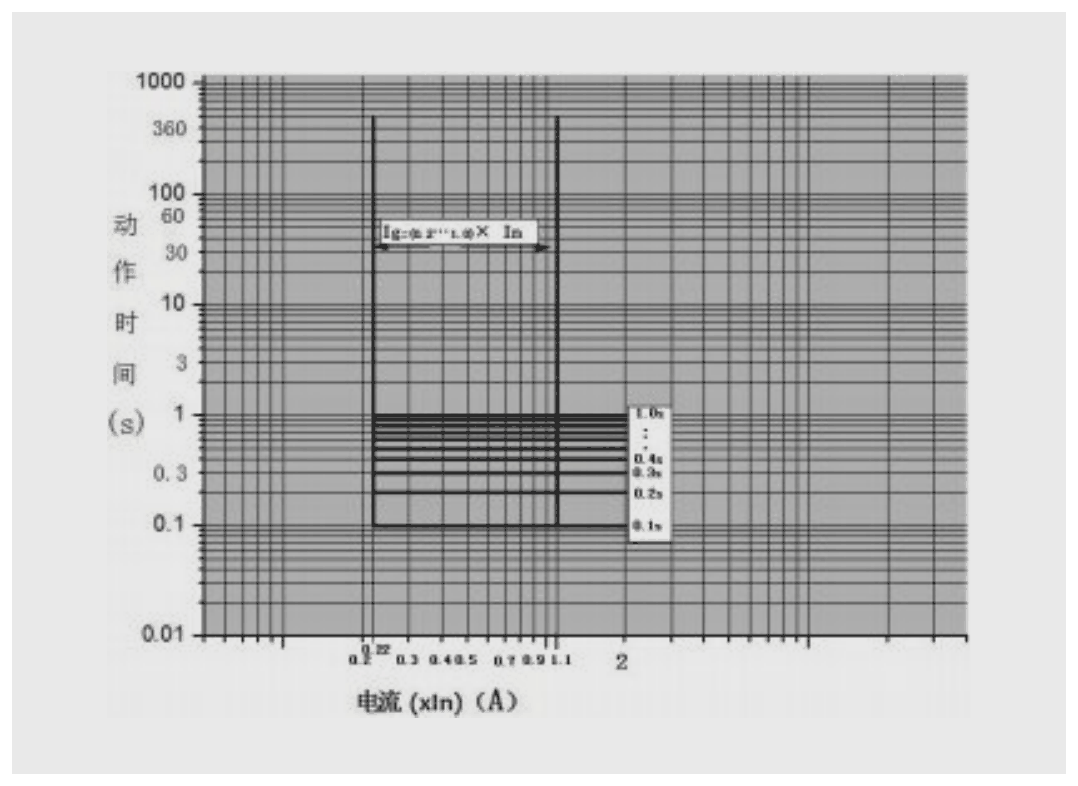

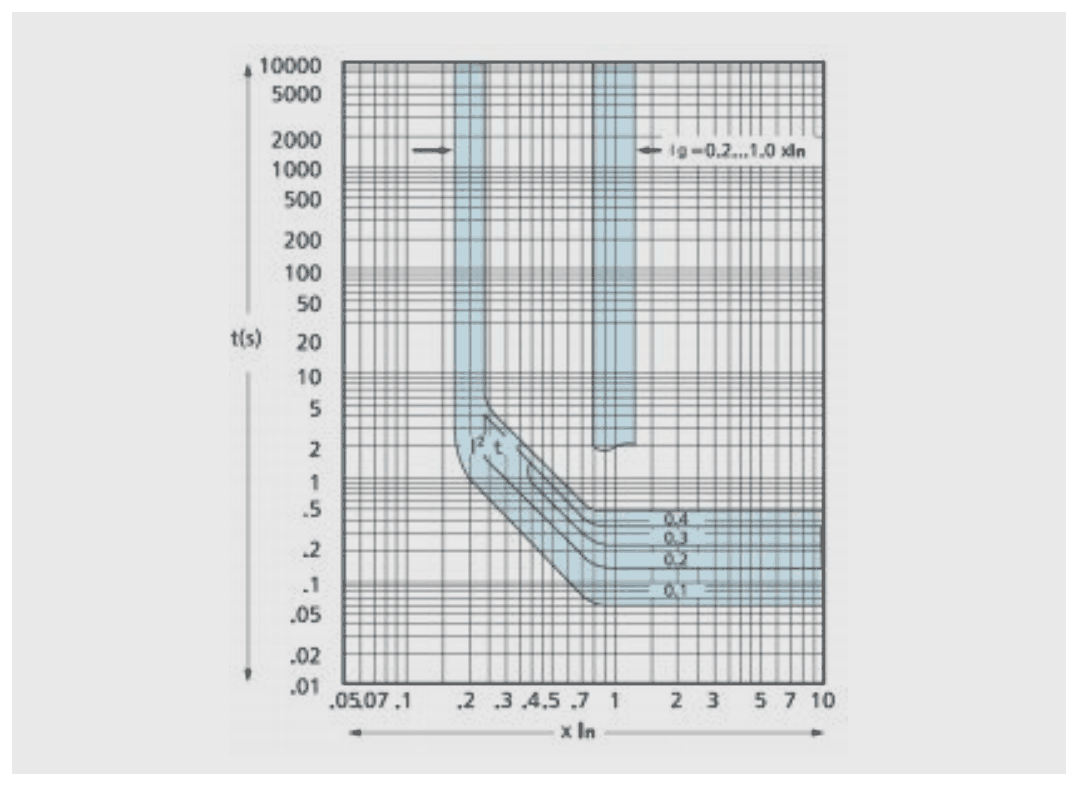

Уставка тока защиты от замыкания на землю Ig — 7 ступеней.
Уставка времени защиты от замыкания на землю Tg — 4 ступени.
Уставка тока защиты нейтрали IrN у 4-полюсных выключателей — 2 ступени.
IΔ — векторная сумма токов трёх фаз или четырёх фаз (с нейтралью).

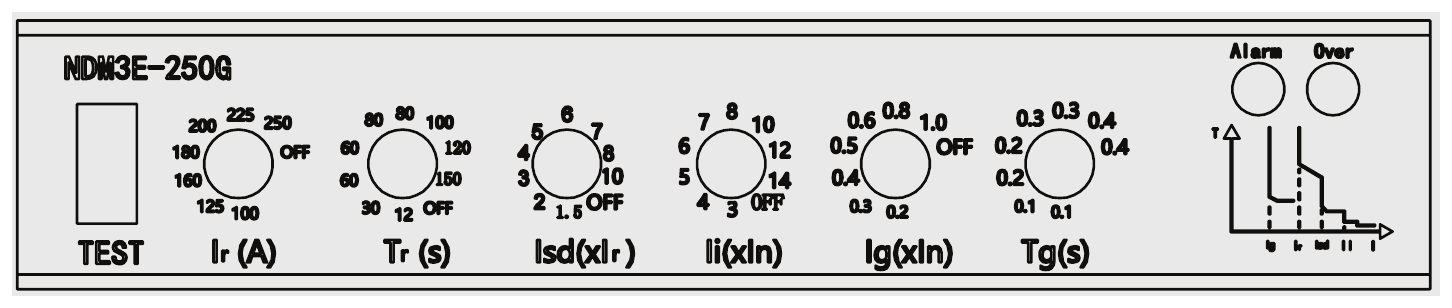

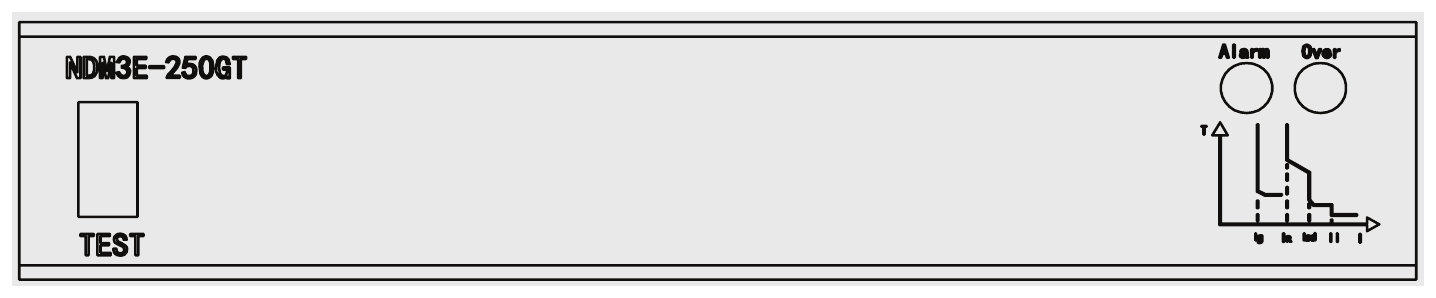

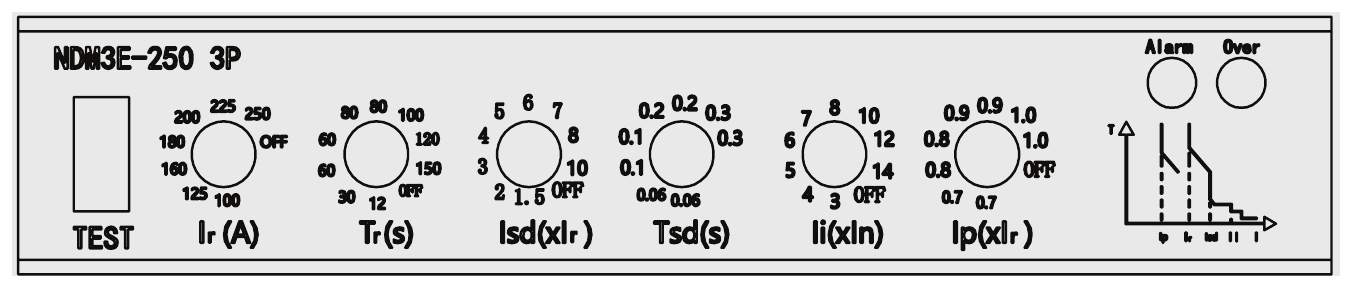

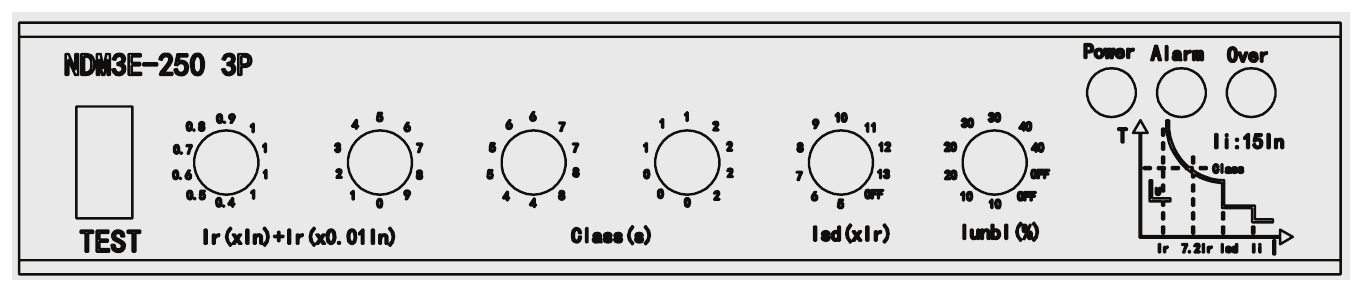

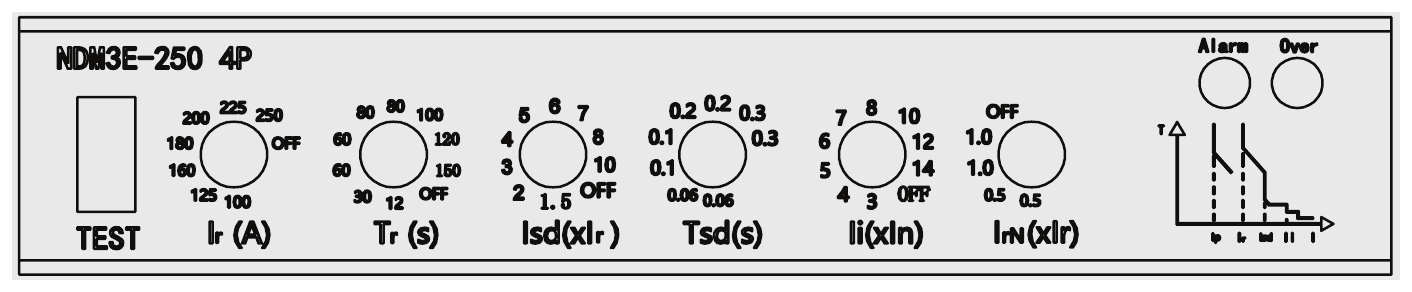

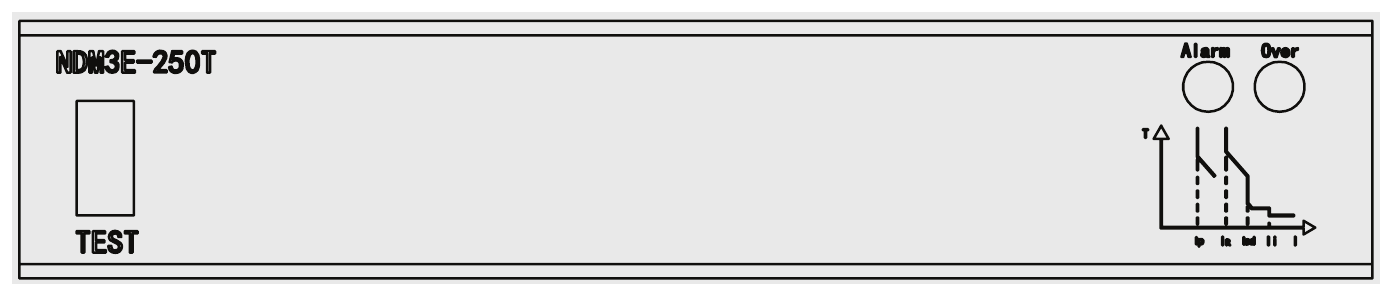

Тестовый порт. Подключается к специальному тестеру NDM3E для проверки и наладки; одновременно возможно подключение к ПК для программирования и наладки в режиме онлайн.
Индикация предупредительной сигнализации. Мигание жёлтого индикатора означает, что фактический ток превысил уставку Ip; через определённое время жёлтый индикатор переходит с мигания на постоянное свечение.
Индикация перегрузки. Постоянное свечение красного индикатора означает, что фактический ток превысил 1,15·IR (так в исходнике — IR), выключатель находится в состоянии перегрузки и через определённое время отключится.
Сигнализация перегрузки без отключения. Когда переключатель TR установлен в положение OFF, при перегрузке изделие выдаёт сигнал перегрузки, но не отключается.

Примечания (备注):

Встроенная фиксированная — не отображается на лицевой панели контроллера и не может быть изменена с ручного программатора.
Встроенная регулируемая — не отображается на лицевой панели контроллера, но может быть изменена с ручного программатора.
Исполнение с функцией связи — на лицевой панели контроллера уставки не отображаются, все задаются только через модуль связи.

Классификация контроллеров NDM3E

№	Защита	Обозн.	Базовый 3P	Базовый 4P	С защитой от замыкания на землю 3P	С защитой от замыкания на землю 4P	С функцией связи 3P	С функцией связи 4P	С защитой от замыкания на землю и связью 3P	С защитой от замыкания на землю и связью 4P
1	Уставка тока защиты от перегрузки с длительной выдержкой	Ir	(0.4–1.0)·In +OFF	(0.4–1.0)·In +OFF	(0.4–1.0)·In +OFF	(0.4–1.0)·In +OFF	(0.4–1.0)·In +OFF	(0.4–1.0)·In +OFF	(0.4–1.0)·In +OFF	(0.4–1.0)·In +OFF
1	Уставка времени защиты от перегрузки с длительной выдержкой	Tr	(12–150) с +OFF	(12–150) с +OFF	(12–150) с +OFF	(12–150) с +OFF	(12–150) с +OFF	(12–150) с +OFF	(12–150) с +OFF	(12–150) с +OFF
2	Уставка тока защиты от КЗ с короткой выдержкой	Isd	(1.5–10)·Ir +OFF	(1.5–10)·Ir +OFF	(1.5–10)·Ir +OFF	(1.5–10)·Ir +OFF	(1.5–10)·Ir +OFF	(1.5–10)·Ir +OFF	(1.5–10)·Ir +OFF	(1.5–10)·Ir +OFF
2	Уставка времени защиты от КЗ с короткой выдержкой	Tsd	(0.06–0.3) с	(0.06–0.3) с	встроенная фиксированная 0.3 с	встроенная фиксированная 0.3 с	(0.06–0.3) с	(0.06–0.3) с	(0.06–0.3) с	(0.06–0.3) с
3	Уставка тока мгновенной защиты от КЗ	Ii	(3–14)·In +OFF	(3–14)·In +OFF	(3–14)·In +OFF	(3–14)·In +OFF	(3–14)·In +OFF	(3–14)·In +OFF	(3–14)·In +OFF	(3–14)·In +OFF
3	Уставка времени мгновенной защиты от КЗ	Ti	встроенная фиксированная (<0.05 с)	встроенная фиксированная (<0.05 с)	встроенная фиксированная (<0.05 с)	встроенная фиксированная (<0.05 с)	встроенная фиксированная (<0.05 с)	встроенная фиксированная (<0.05 с)	встроенная фиксированная (<0.05 с)	встроенная фиксированная (<0.05 с)
4	Уставка тока предупредительной сигнализации	Ip	(0.7–1.0)·Ir +OFF	встроенная регулируемая, по умолчанию 0.9·Ir	встроенная регулируемая, по умолчанию 0.9·Ir	встроенная регулируемая, по умолчанию 0.9·Ir	(0.7–1.0)·Ir +OFF	(0.7–1.0)·Ir +OFF	(0.7–1.0)·Ir +OFF	(0.7–1.0)·Ir +OFF
5	Уставка тока защиты нейтрали	IrN	—	(0.5–1.0)·Ir +OFF	—	встроенная фиксированная (1.0·Ir)	—	(0.5–1.0)·Ir +OFF	—	(0.5–1.0)·Ir +OFF
6	Уставка тока защиты от замыкания на землю	Ig	—	—	(0.2–1.0)·In +OFF	(0.2–1.0)·In +OFF	—	—	(0.2–1.0)·In +OFF	(0.2–1.0)·In +OFF
6	Уставка времени защиты от замыкания на землю	Tg	—	—	(0.1–0.4) с	(0.1–0.4) с	—	—	(0.1–0.4) с	(0.1–0.4) с

Защитные характеристики контроллера. Верхний график (время T — ток I): ① ток срабатывания защиты от перегрузки с длительной выдержкой; ② время срабатывания с длительной выдержкой; ③ ток срабатывания селективной защиты от КЗ с короткой выдержкой; ④ время срабатывания с короткой выдержкой; ⑤ ток срабатывания мгновенной защиты от КЗ; ⑥ ток мгновенного отключения при сверхтоке (瞬时超越脱扣电流, override); ⑦ уставка тока предупредительной сигнализации. На оси тока: Ig, Ip, Ir, Isd, Ii. Нижний график (T — IΔ): ⑧ ток срабатывания защиты от замыкания на землю; ⑨ время срабатывания защиты от замыкания на землю; на оси: Ig, 2Ig.

Контроллер: уставки, базовый тип 3P (и NDM3EX-1600)

Столбцы Tr…Ip в исходнике — объединённые ячейки, общие для всех типоразмеров NDM3E-125…800/3P.

Таблица уставок параметров контроллера (3-полюсный, базовый тип)

Типоразмер	In, А	Ir, А	Tr, с	Isd, ×Ir	Tsd, с	Ii, ×In	Ti, с	Ip, ×Ir
NDM3E-125/3P	32	12, 16, 20, 25, 32, OFF	12, 30, 60, 80, 100, 120, 150, OFF	1.5, 2, 3, 4, 5, 6, 7, 8, 10, OFF	0.06, 0.1, 0.2, 0.3	3, 4, 5, 6, 7, 8, 10, 12, 14, OFF	<0.05	0.7, 0.8, 0.9, 1.0, OFF
NDM3E-125/3P	63	25, 32, 40, 45, 50, 56, 63, OFF	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)
NDM3E-125/3P	125	40, 50, 63, 70, 80, 90, 100, 125, OFF	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)
NDM3E-250/3P	160	63, 80, 90, 100, 125, 140, 160, OFF	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)
NDM3E-250/3P	250	100, 125, 160, 180, 200, 225, 250, OFF	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)
NDM3E-400/3P	400	160, 200, 225, 250, 280, 315, 350, 400, OFF	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)
NDM3E-630/3P	630	252, 315, 350, 400, 450, 500, 550, 600, 630, OFF	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)
NDM3E-800/3P	800	320, 400, 450, 500, 550, 630, 700, 750, 800, OFF	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)

Столбцы Tr…Ip в исходнике — объединённые ячейки, общие для всех типоразмеров NDM3E-125…800/3P.

NDM3EX-1600 (базовый тип)

Типоразмер	In, А	Ir, ×In	Tr, с	Isd, ×Ir	Tsd, с	Ii, ×In	Ti, с	Ip, ×Ir
NDM3EX-1600	800/1000	0.4, 0.5, 0.6, 0.7, 0.8, 0.9, 1.0, OFF	10, 15, 30, 45, 60, 80, 100, 120, OFF	2, 3, 4, 5, 6, 7, 8, 9, 10, OFF	0.1, 0.2, 0.3, 0.4	3, 4, 5, 6, 7, 8, 10, 12, 14, OFF	<0.05	0.9, 1.0, OFF
NDM3EX-1600	1250/1600	0.4, 0.5, 0.6, 0.7, 0.8, 0.9, 1.0, OFF	10, 15, 30, 45, 60, 80, 100, 120, OFF	2, 3, 4, 5, 6, 7, 8, 9, 10, OFF	0.1, 0.2, 0.3, 0.4	3, 4, 5, 6, 7, 8, 9, 10, 12, OFF	<0.05	0.9, 1.0, OFF

Лицевая панель контроллера NDM3E-250 3P (базовый тип): кнопка TEST; поворотные переключатели Ir (A) — 100, 125, 160, 180, 200, 225, 250, OFF; Tr (s) — 12, 30, 60, 80, 100, 120, 150, OFF; Isd (×Ir) — 1.5, 2, 3, 4, 5, 6, 7, 8, 10, OFF; Tsd (s) — 0.06, 0.1, 0.2, 0.3; Ii (×In) — 3, 4, 5, 6, 7, 8, 10, 12, 14, OFF; Ip (×Ir) — 0.7, 0.8, 0.9, 1.0, OFF; индикаторы Alarm (предупредительная сигнализация) и Over (перегрузка); пиктограмма ВАХ.

Контроллер: уставки, базовый тип 4P

Примечание: у 4-полюсных изделий предупредительная сигнализация по умолчанию встроенно установлена на 0.9·Ir.

В шапке столбца IRN указано «×In», в таблице классификации и на панели — «×Ir» (так в исходнике). Столбец Ip (0.7…1.0, OFF) в таблице 4P приведён, хотя по примечанию и по примечанию 3 на стр. 3-15 уставка Ip у 4P базового типа не регулируется (встроенная 0.9·Ir) — так в исходнике.

Таблица уставок параметров контроллера (4-полюсный, базовый тип) (PDF 87, каталог 3-14)

Типоразмер	In, А	Ir, А	Tr, с	Isd, ×Ir	Tsd, с	Ii, ×In	Ti, с	Ip, ×Ir	IRN, ×In
NDM3E-125	32	12, 16, 20, 25, 32, OFF	12, 30, 60, 80, 100, 120, 150, OFF	1.5, 2, 3, 4, 5, 6, 7, 8, 10, OFF	0.06, 0.1, 0.2, 0.3	3, 4, 5, 6, 7, 8, 10, 12, 14, OFF	встроенная фиксированная <0.05	0.7, 0.8, 0.9, 1.0, OFF	0.5, 1.0, OFF
NDM3E-125	63	25, 32, 40, 45, 50, 56, 63, OFF	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)
NDM3E-125	125	40, 50, 63, 70, 80, 90, 100, 125, OFF	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)
NDM3E-250	160	63, 80, 90, 100, 125, 140, 160, OFF	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)
NDM3E-250	250	100, 125, 160, 180, 200, 225, 250, OFF	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)
NDM3E-400	400	160, 200, 225, 250, 280, 315, 350, 400, OFF	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)
NDM3E-630	630	252, 315, 350, 400, 450, 500, 550, 600, 630, OFF	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)
NDM3E-800	800	320, 400, 450, 500, 550, 630, 700, 750, 800, OFF	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)

Лицевая панель контроллера NDM3E-250 4P (базовый тип): TEST; Ir (A); Tr (s); Isd (×Ir); Tsd (s); Ii (×In); вместо переключателя Ip — переключатель IrN (×Ir): 0.5, 1.0, OFF; индикаторы Alarm и Over.

Контроллер: уставки, тип G (защита от замыкания на землю)

В шапке столбца Ig указано «×Ir», в таблице классификации и на панели — «×In» (так в исходнике).

Примечания:

У изделий с защитой от замыкания на землю уставка предупредительной сигнализации фиксированная, встроенная — 0.9·Ir; у 4-полюсных изделий уставка тока защиты нейтрали IrN равна 1.0·Ir; у 4-полюсных изделий уставка TrN полюса N автоматически следует уставке фазных полюсов.
При положении Ir = OFF одновременно отключаются защиты с длительной и с короткой выдержкой; при положении Isd = OFF отключается защита с короткой выдержкой.
У 4P изделий базового типа уставка Ip не регулируется; в заказе это не оговаривается, заводская установка — 0.9·Ir.
У изделий с защитой от замыкания на землю уставка Tsd не регулируется; в заказе это не оговаривается, заводская установка — 0.3 с.
При длительной перегрузке отключать Tr не рекомендуется.
Для надёжного срабатывания ток главной цепи при одной фазе должен быть не менее 0.4·In, при трёх фазах — не менее 0.2·In.
Для изделия с сигнализацией перегрузки без отключения необходимо отключить Tr; в этом случае учитывайте следующее:
не устанавливайте Isd слишком высоким, чтобы длительная перегрузка не повредила изделие;
в течение определённого времени после выдачи сигнала необходимо своевременно проверить нагрузку, чтобы выключатель не сгорел при работе с перегрузкой.

Таблица уставок параметров контроллера (тип с защитой от замыкания на землю) (PDF 88, каталог 3-15)

Типоразмер	In, А	Ir, А	Tr, с	Isd, ×Ir	Tsd, с	Ii, ×In	Ti, с	Ip, ×Ir	Ig, ×Ir	Tg, с
NDM3E-125	32	12, 16, 20, 25, 32, OFF	12, 30, 60, 80, 100, 120, 150, OFF	1.5, 2, 3, 4, 5, 6, 7, 8, 10, OFF	встроенная 0.3	3, 4, 5, 6, 7, 8, 10, 12, 14, OFF	<0.05	встроенная 0.9	0.2, 0.3, 0.4, 0.5, 0.6, 0.8, 1.0, OFF	0.1, 0.2, 0.3, 0.4
NDM3E-125	63	25, 32, 40, 45, 50, 56, 63, OFF	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)
NDM3E-125	125	40, 50, 63, 70, 80, 90, 100, 125, OFF	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)
NDM3E-250	160	63, 80, 90, 100, 125, 140, 160, OFF	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)
NDM3E-250	250	100, 125, 160, 180, 200, 225, 250, OFF	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)
NDM3E-400	400	160, 200, 225, 250, 280, 31 (так в исходнике; по смыслу 315), 350, 400, OFF	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)
NDM3E-630	630	252, 315, 350, 400, 450, 500, 550, 600, 630, OFF	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)
NDM3E-800	800	320, 400, 450, 500, 550, 630, 700, 750, 800, OFF	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)

В шапке столбца Ig указано «×Ir», в таблице классификации и на панели — «×In» (так в исходнике).

NDM3EX-1600 (тип с защитой от замыкания на землю)

Типоразмер	In, А	Ir, ×In	Tr, с	Isd, ×Ir	Tsd, с	Ii, ×In	Ti, с	Ip, ×Ir	Ig, ×In	Tg, с
NDM3EX-1600	800/1000	0.4, 0.5, 0.6, 0.7, 0.8, 0.9, 1.0, OFF	10, 15, 30, 45, 60, 80, 100, 120, OFF	2, 3, 4, 5, 6, 7, 8, 9, 10, OFF	0.1, 0.2, 0.3, 0.4	3, 4, 5, 6, 7, 8, 10, 12, 14, OFF	<0.05	0.9, 1.0, OFF	0.2, 0.3, 0.4, 0.5, 0.6, 0.7, 0.8, 0.9, 1.0, OFF	0.1, 0.2, 0.3, 0.4, 0.5, 0.6, 0.7, 0.8, 0.9, 1.0
NDM3EX-1600	1250/1600	0.4, 0.5, 0.6, 0.7, 0.8, 0.9, 1.0, OFF	10, 15, 30, 45, 60, 80, 100, 120, OFF	2, 3, 4, 5, 6, 7, 8, 9, 10, OFF	0.1, 0.2, 0.3, 0.4	3, 4, 5, 6, 7, 8, 9, 10, 12, OFF	<0.05	0.9, 1.0, OFF	0.2, 0.3, 0.4, 0.5, 0.6, 0.7, 0.8, 0.9, 1.0, OFF	0.1, 0.2, 0.3, 0.4, 0.5, 0.6, 0.7, 0.8, 0.9, 1.0

Лицевая панель контроллера NDM3E-250G (с защитой от замыкания на землю): TEST; Ir (A) — 100…250, OFF; Tr (s) — 12…150, OFF; Isd (×Ir) — 1.5…10, OFF; Ii (×In) — 3…14, OFF; Ig (×In) — 0.2, 0.3, 0.4, 0.5, 0.6, 0.8, 1.0, OFF; Tg (s) — 0.1, 0.2, 0.3, 0.4; индикаторы Alarm и Over. Переключателей Tsd и Ip нет.

Контроллер: уставки, тип T (связь)

Примечания:

Ir, Tr, Isd, Ii, Ip регулируются плавно от минимального до максимального значения; шаг регулирования: Ir и Ip — 0.1 А; Isd — 1 с (так в исходнике; по смыслу — Tr); Isd и Ii — 1 А.
Уставка тока защиты нейтрали IrN у 4-полюсных изделий — 0.5·Ir или 1.0·Ir.
Уставка TrN полюса N у 4-полюсных изделий автоматически следует уставке фазных полюсов.

Таблица уставок параметров контроллера (тип с функцией связи)

Типоразмер	In, А	Ir, А	Tr, с	Isd, ×Ir	Tsd, с	Ii, ×In	Ti, с	Ip, ×Ir
NDM3E-125	32	12~32+OFF	12~150+OFF	1.5~10+OFF	0.06, 0.1, 0.2, 0.3	3~14+OFF	<0.05	0.7~1.0+OFF
NDM3E-125	63	25~63+OFF	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)
NDM3E-125	125	40~125+OFF	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)
NDM3E-250	160	63~160+OFF	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)
NDM3E-250	250	100~250+OFF	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)
NDM3E-400	400	160~400+OFF	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)
NDM3E-630	630	252~630+OFF	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)
NDM3E-800	800	320~800+OFF	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)

Лицевая панель контроллера NDM3E-250T (с функцией связи): только кнопка TEST, индикаторы Alarm и Over и пиктограмма ВАХ; поворотных переключателей уставок нет — все уставки задаются через связь.

Контроллер: уставки, тип GT (связь + защита от замыкания на землю)

В исходнике таблица разбита на две части (стр. 3-16: Ir…Ip; стр. 3-17: IrN, TrN, Ig, Tg); столбца Ti в таблице этого типа нет.

Примечания:

Ir, Tr, Isd, Ii, Ip, Ig регулируются плавно от минимального до максимального значения; шаг регулирования: Ir, Ig, Ip — 0.1 А; Isd — 1 с (так в исходнике; по смыслу — Tr); Isd и Ii — 1 А.
Уставки изделий с функцией связи задаются с верхнего уровня (компьютер/ПЛК), на панели контроллера они не отображаются; протокол связи — см. «NDT-01598. Протокол связи Modbus-RTU автоматических выключателей в литом корпусе NDM2E & 3E & 5E» (перевод протокола: «Modbus-RTU NDM2E, NDM3E, NDM5E, PGE — протокол связи (перевод)»).
При длительной перегрузке отключать Tr не рекомендуется.
Для надёжного срабатывания ток главной цепи при одной фазе должен быть не менее 0.4·In, при трёх фазах — не менее 0.2·In.
Для изделия с сигнализацией перегрузки без отключения необходимо отключить Tr и IP (так в исходнике); в этом случае учитывайте следующее:
не устанавливайте Isd слишком высоким, чтобы длительная перегрузка не повредила изделие;
в течение определённого времени после выдачи сигнала необходимо своевременно проверить нагрузку, чтобы выключатель не сгорел при работе с перегрузкой.

Таблица уставок параметров контроллера (тип с функцией связи и защитой от замыкания на землю) (PDF 89–90, каталог 3-16…3-17)

Типоразмер	In, А	Ir, А	Tr, с	Isd, ×Ir	Tsd, с	Ii, ×In	Ip, ×Ir	IrN, ×Ir	TrN, с	Ig, ×In	Tg, с
NDM3E-125	32	12~32, OFF	12~150+OFF	1.5~10+OFF	0.06, 0.1, 0.2, 0.3	3~14+OFF	0.7~1.0+OFF	0.5, 1.0, OFF	по умолчанию Tr	0.2~1.0+OFF	0.1, 0.2, 0.3, 0.4
NDM3E-125	63	25~63, OFF	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)
NDM3E-125	125	40~125, OFF	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)
NDM3E-250	160	63~160, OFF	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)
NDM3E-250	250	100~250, OFF	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)
NDM3E-400	400	160~400, OFF	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)
NDM3E-630	630	252~630, OFF	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)
NDM3E-800	800	320~800, OFF	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)	(то же)

В исходнике таблица разбита на две части (стр. 3-16: Ir…Ip; стр. 3-17: IrN, TrN, Ig, Tg); столбца Ti в таблице этого типа нет.

Лицевая панель контроллера NDM3E-250GT (связь + защита от замыкания на землю): кнопка TEST, индикаторы Alarm и Over, пиктограмма ВАХ.

Контроллер защиты двигателя (тип 2)

Примечания:

При положении Isd = OFF отключается защита с короткой выдержкой.
При положении Iunbl = OFF отключаются защита от небаланса токов и защита от обрыва фазы.
Мгновенная защита от КЗ: у NDM3E-125/250 встроенная уставка Ii = 15·In, у NDM3E-630/800 — Ii = 13·In.
NDM3E-630/800 (для защиты двигателя) выпускаются только в исполнении H.

Уставки контроллера защиты двигателя

Типоразмер	In, А	Ir, А	Class, с	Isd, ×Ir	Iunbl, %
NDM3E-125	125	50-125	4-10	5, 6, 7, 8, 9, 10, 11, 12, 13, OFF	10%, 20%, 30%, 40%, OFF
NDM3E-250	250	100-250	4-10	5, 6, 7, 8, 9, 10, 11, 12, 13, OFF	10%, 20%, 30%, 40%, OFF
NDM3E-630	630	252-630	4-10	3, 4, 5, 6, 7, 8, 9, 10, OFF	10%, 20%, 30%, 40%, OFF
NDM3E-800	800	320-800	4-10	3, 4, 5, 6, 7, 8, 9, 10, OFF	10%, 20%, 30%, 40%, OFF

Лицевая панель контроллера NDM3E-250 3P для защиты двигателя: кнопка TEST; два переключателя уставки Ir — «Ir (×In) + Ir (×0.01 In)» (грубая ступень 0.4…1 и точная 0…9); два переключателя Class (s) (класс расцепления); переключатель Isd (×Ir) — 5…13, OFF; переключатель Iunbl (%) — 10, 20, 30, 40, OFF (защита от небаланса токов/обрыва фазы); индикаторы Power (питание), Alarm, Over; на пиктограмме ВАХ — точки Ir, 7.2Ir, Isd, Ii и надпись «Ii: 15In».

Защитные характеристики контроллера

Защита от перегрузки

Ir — уставка тока защиты от перегрузки с длительной выдержкой. В положении OFF у контроллера остаётся только мгновенная защита от КЗ.
Tr — уставка времени защиты от перегрузки с длительной выдержкой. В положении Tr = OFF контроллер работает в режиме «сигнализация перегрузки без отключения». Точность времени срабатывания ±10 %.
Когда рабочий ток I превышает 1,15·Ir, это считается состоянием перегрузки.
Защита от перегрузки имеет обратнозависимую характеристику; время срабатывания tr = (2·Ir/I)²·Tr, где tr — время срабатывания с длительной выдержкой; Ir — уставка тока длительной выдержки; I — фактический рабочий ток; Tr — уставка времени длительной выдержки.
Защитные характеристики — в таблицах ниже.

Селективная защита

Isd — уставка тока защиты с короткой выдержкой; в положении OFF защиты от КЗ с короткой выдержкой у контроллера нет.
Tsd — время срабатывания защиты с короткой выдержкой; точность ±10 %.
Защита с короткой выдержкой имеет два режима: независимая (定时限) и обратнозависимая (反时限) выдержка.
При токе КЗ 1.5·Isd > I ≥ Isd действует обратнозависимая характеристика: tsd = (1.5·Isd/I)²·Tsd.
При токе КЗ Ii > I ≥ 1.5·Isd обратнозависимая характеристика переходит в независимую: tsd = Tsd.

Мгновенная защита

Ii — уставка тока мгновенной защиты от КЗ.
Время срабатывания мгновенной защиты Ti < 50 мс; с ростом тока КЗ время срабатывания уменьшается.

Примечание: значения уставки Ii для каждого типоразмера — см. таблицы уставок.

Предупредительная сигнализация

Ip — уставка тока предупредительной сигнализации.
Индикатор предупредительной сигнализации: при I ≥ Ip индикатор (жёлтый) мигает; через время T = (2·Ir/I)²·Tr/2 индикатор переходит на постоянное свечение.

Индикация перегрузки

Защита нейтрали

Уставка тока нейтрали IrN — ступени (0.5, 1.0)·In + OFF; время срабатывания TrN защиты нейтрали автоматически следует времени срабатывания трёх фаз.

Защита от замыкания на землю

Характеристика защиты от замыкания на землю — «обратнозависимая + независимая выдержка»:

при IΔ ≤ 0.9·Ig выключатель не должен срабатывать;
при 1.1·Ig ≤ IΔ ≤ 2·Ig выключатель срабатывает, характеристика обратнозависимая, по формуле T = (2·Ig/I)·Tg;
при IΔ ≥ 2·Ig выключатель срабатывает с независимой выдержкой, t = Tg. Точность по времени ±10 %.

Примечание: IΔ — векторная сумма токов трёх фаз или трёх фаз и N главной цепи выключателя.

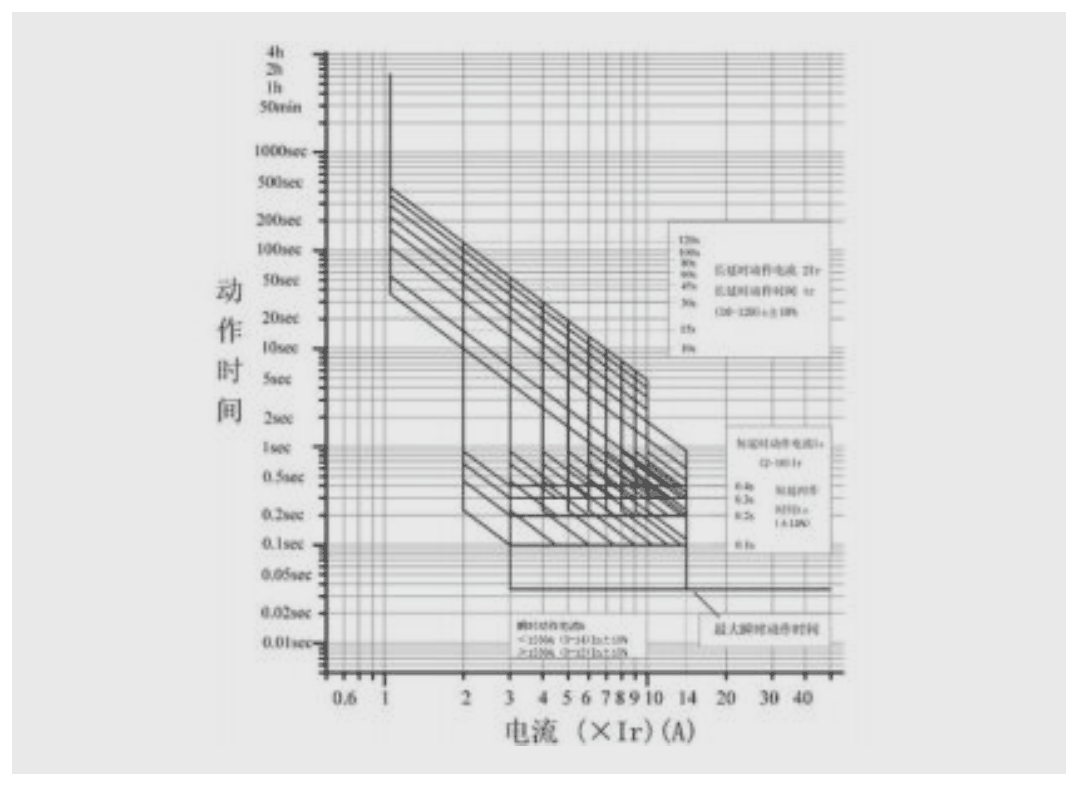

Защитные характеристики NDM3E-125~800

Ток	Время срабатывания
1.05·Ir	> 2 ч — несрабатывание
1.3·Ir (защита двигателя — 1.2·Ir)	< 1 ч — срабатывание
Уставка Tr, с	12	60	80	100	150
1.5·Ir	21.3	106.7	142.2	177.8	266.7
2·Ir	12	60	80	100	150
6·Ir	1.33	6.67	8.89	11.11	16.66
7.2·Ir	0.93	4.63	6.17	7.72	11.57
Точность времени срабатывания	±10 % (собственная погрешность ±20 мс)

Защитные характеристики NDM3EX-1600 (In = 800/1000/1250/1600 А)

Ток
Уставка Tr, с	10	15	30	45	60	80	100	120
≤1.05·Ir	> 2 ч — несрабатывание
> 1.30·Ir	< 1 ч — срабатывание
tr при 1.5·Ir, с	17.77	26.67	53.33	79.99	106.67	142.22	177.77	213.33
tr при 2.0·Ir, с	10	15	30	45	60	80	100	120
tr при 7.2·Ir, с	0.77	1.16	2.31	3.47	4.63	6.17	7.72	9.26
Точность	±10 (собственная погрешность ±20 мс)

NDM3E-125~800: короткая выдержка Isd, Tsd

Параметр
Уставка тока Isd		(1.5, 2, 3, 4, 5, 6, 7, 8, 10)·Ir + OFF
Обратнозависимая выдержка, Isd ≤ I < 1.5·Isd	Уставка Tsd, с	0.06	0.1	0.2	0.3
	Время срабатывания Tsd, с	tsd = (1.5·Isd)²·Tsd / I²
Независимая выдержка, 1.5·Isd ≤ I < Ii	Время срабатывания Tsd, с	0.06	0.1	0.2	0.3
	Время возврата, с	/	/	0.14	0.21
	Точность, %	±10 % (собственная погрешность ±20 мс)

NDM3EX-1600: короткая выдержка Isd, Tsd

Параметр
Уставка тока Is	Isd = (2, 3, 4, 5, 6, 7, 8, 9, 10)·Ir
Обратнозависимая выдержка, Isd ≤ I < 1.5·Isd — уставка Tsd, с	0.1	0.2	0.3	0.4
Обратнозависимая выдержка — время срабатывания, с	tsd = (1.5·Isd)²·Tsd / I²
Независимая выдержка, 1.5·Isd ≤ I < Ii — время срабатывания Tsd, с	0.1	0.2	0.3	0.4
Независимая выдержка — точность, %	±20 % (при 0.1 с)	±10 % (собственная погрешность ±20 мс)

NDM3E-125~800: мгновенная защита Ii

Характеристика
Уставка тока Ii	(3, 4, 5, 6, 7, 8, 9, 10, 12, 14)·In
Время срабатывания	< 50 мс

NDM3EX-1600: мгновенная защита (в заголовке исходника — «In», так в исходнике)

Характеристика
Уставка тока Ii (×In)	In = 800/1000 А	Ii = (3, 4, 5, 6, 7, 8, 10, 12, 14)·In
	In = 1250/1600 А	Ii = (3, 4, 5, 6, 7, 8, 10, 12)·In
Время срабатывания	< 50 мс

NDM3E-125~800: предупредительная сигнализация Ip

Параметр
Уставка тока Ip		(0.7, 0.8, 0.9, 1.0)·Ir
Характеристика	Индикатор предупредительной сигнализации	индикатор переходит с мигания на постоянное свечение
	Точность	±10 (собственная погрешность ±20 мс)

NDM3EX-1600: предупредительная сигнализация Ip

Параметр
Уставка тока Ip		(0.9, 1.0)·Ir
Характеристика	Индикатор предупредительной сигнализации	индикатор переходит с мигания на постоянное свечение
	OFF	выключено
	Точность	±10 (собственная погрешность ±20 мс)

Индикация перегрузки

Характеристика
Диапазон тока	1.15·Ir
Индикатор перегрузки	постоянное свечение
Точность	±10 (собственная погрешность ±20 мс)

NDM3E-125~800: защита от замыкания на землю Ig, Tg

Параметр
Уставка тока Ig	(0.2, 0.3, 0.4, 0.5, 0.6, 0.8, 1.0)·In
Обратнозависимая выдержка 1·Ig ≤ IΔ ≤ 2·Ig — время срабатывания tg, с	T = (2·Ig/I)·Tg
Независимая выдержка IΔ > 2·Ig — время срабатывания tg, с	0.1	0.2	0.3	0.4
Независимая выдержка — точность	±10 (собственная погрешность ±20 мс)

NDM3EX-1600: защита от замыкания на землю Ig, Tg

Параметр
Уставка тока Ig	(0.2, 0.3, 0.4, 0.5, 0.6, 0.7, 0.8, 0.9, 1.0)·In
Независимая выдержка IΔ > 2·Ig — время срабатывания tg, с	0.1	0.2	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1.0
Точность	±20	±10 (собственная погрешность ±20 мс)

Время-токовые характеристики (ВАХ)

ВАХ (характеристика расцепления) NDM3E-125~800. Ось X — ток, ×Ir (А); ось Y — время срабатывания, с (0.01…1000). Надписи на графике: «ток срабатывания с длительной выдержкой [значение нечитаемо]; время срабатывания с длительной выдержкой (12–150) с ±10 %» — кривые Tr = 12, 30, 60, 80, 100, 120, 150 с; «ток срабатывания с короткой выдержкой Isd (1.5–10)·Ir; время срабатывания с короткой выдержкой Tsd 0.06, 0.1, 0.2, 0.3 с (±15 %)»; «ток мгновенного срабатывания Ii (3–14)·In ±15 %»; «максимальное время мгновенного срабатывания». Подписи на графике частично нечитаемы из-за низкого разрешения исходника.

ВАХ NDM3EX-1600. Ось X — ток, ×Ir (А), 0.6…40; ось Y — время срабатывания от 0.01 с до 4 ч. Надписи: «ток и время срабатывания с длительной выдержкой» — кривые Tr 10…120 с; «ток срабатывания с короткой выдержкой (2–10)·Ir, время 0.1…0.4 с»; «ток мгновенного срабатывания» (две строки для разных In, мелкий шрифт [нечитаемо]); «максимальное время мгновенного срабатывания». Мелкие подписи нечитаемы из-за низкого разрешения исходника.

Характеристика защиты от замыкания на землю NDM3E-125~800: ось X — ×In (0.05…10), ось Y — t, с (0.01…10000); зона уставок Ig = 0.2…1.0·In; ступени времени Tg = 0.1, 0.2, 0.3, 0.4 с.

Характеристика защиты от замыкания на землю NDM3EX-1600: ось X — ток, ×In (А), ось Y — время срабатывания, с (0.01…1000); зона уставок Ig = 0.2…1.0·In; ступени Tg = 0.1 … 1.0 с.

Характеристика защиты двигателя (电动机保护特性曲线): ось X — I/Ir, ось Y — t, с; на графике пример «125 A: Ir = 50…125 A», кривые class 10 и class 5, Isd = 5…13·Ir, Ii = 15·In, U — защита от небаланса/обрыва фазы.

Габаритные и установочные размеры

Допуски неуказанных размеров — по классу GB/T 1804-c. X-X, Y-Y — оси (центр трёхполюсного выключателя).

На чертежах: 隔弧板 — дугогасительная перегородка, 相间隔板 — межфазная перегородка, 联接排（选购件） — соединительные шины (опция), 欠压脱扣器 — расцепитель минимального напряжения, 板前/板后接线安装板开孔尺寸 — разметка панели для переднего/заднего присоединения, A向 — вид по стрелке A.

NDM3E-630/800: размеры изделия, мм (относятся к втычному исполнению; точные размеры — по спецификации)

Типоразмер	Полюса	A	B	C	D	E	F	G	H
NDM3E-630	3P	305	113	218	123	100	M10	180	65
NDM3E-630	4P	302	133	241	153	140	M8	185	65
NDM3E-800	3P	429	113	218	123	100	M10	180	65
NDM3E-800	4P	429	133	241	153	140	M8	185	65

Допуски неуказанных размеров — по классу GB/T 1804-c.

NDM3EX-1600: выбор винтов присоединения

№	Толщина медной шины, мм	Винт с внутренним шестигранником
1	6, 8	M10 × 30
2	10, 12	M10 × 35
3	15	M10 × 40

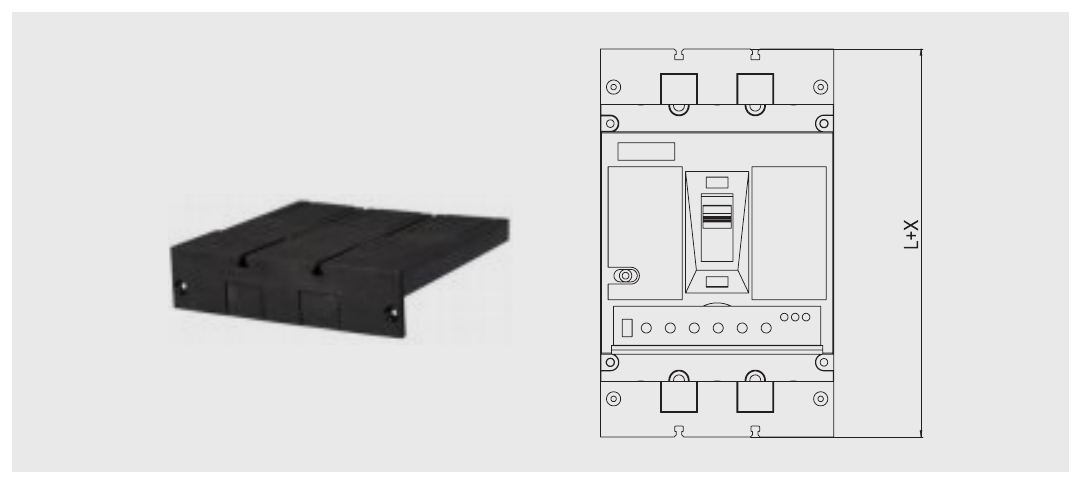

Длина с клеммными крышками, мм

Модель	Длина корпуса L	Увеличение X	Длина с крышками Lx
NDM3E-125	150	12	162
NDM3E-250	165	13	178
NDM3E-400	257	19	276
NDM3E-630	280	19	299
NDM3E-800	280	19	299
NDM3EX-1600 (3P)	268	14	282

Допуски неуказанных размеров — по классу GB/T 1804-c.

NDM3E-125: переднее присоединение 3P/4P и разметка панели

NDM3E-125: заднее присоединение Z1 и разметка панели

NDM3E-250: переднее присоединение 3P/4P и разметка панели

NDM3E-250: заднее присоединение Z1 и разметка панели

NDM3E-400: переднее присоединение 3P/4P и разметка панели

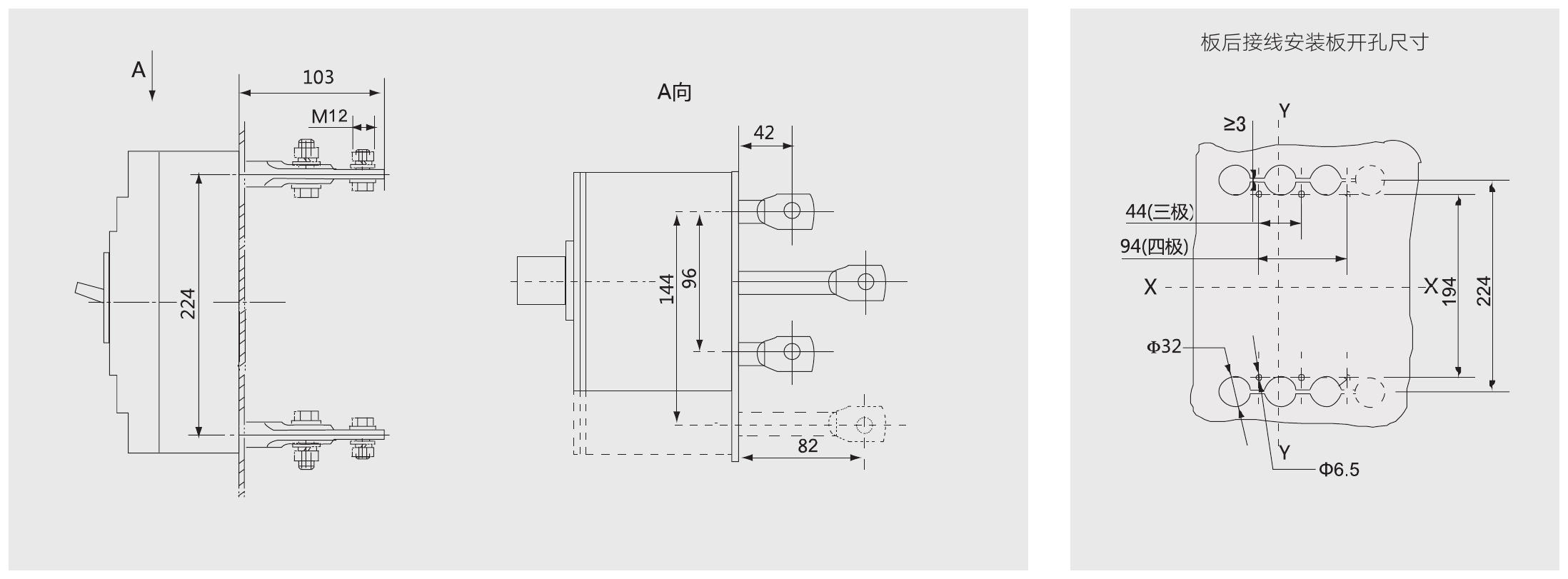

NDM3E-400: заднее присоединение Z1 и разметка панели

NDM3E-630/800: переднее присоединение 3P/4P и разметка панели

NDM3E-630/800: заднее присоединение Z1 и разметка панели

NDM3EX-1600 3P: переднее присоединение и разметка панели

NDM3EX-1600: переднее присоединение с удлинёнными расширенными выводами, 3P и 4P

NDM3EX-1600 3P: заднее горизонтальное и вертикальное присоединение

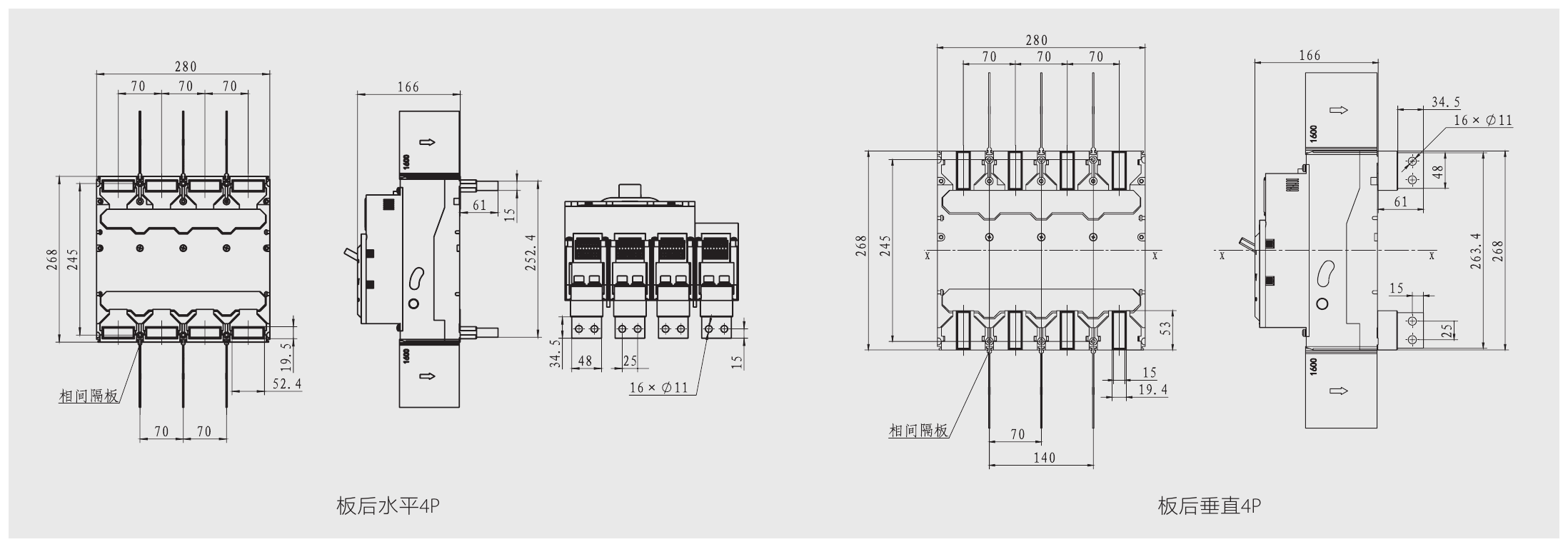

NDM3EX-1600 4P: заднее горизонтальное и вертикальное присоединение

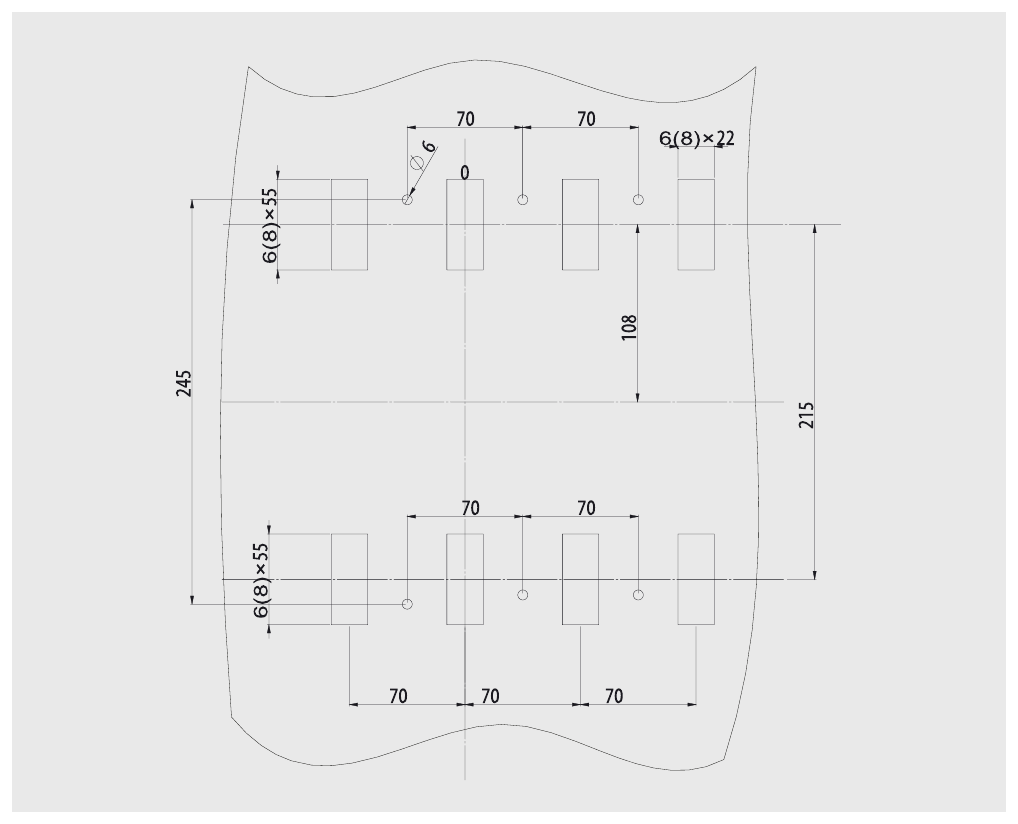

NDM3EX-1600M 3P/4P: разметка панели, заднее вертикальное присоединение

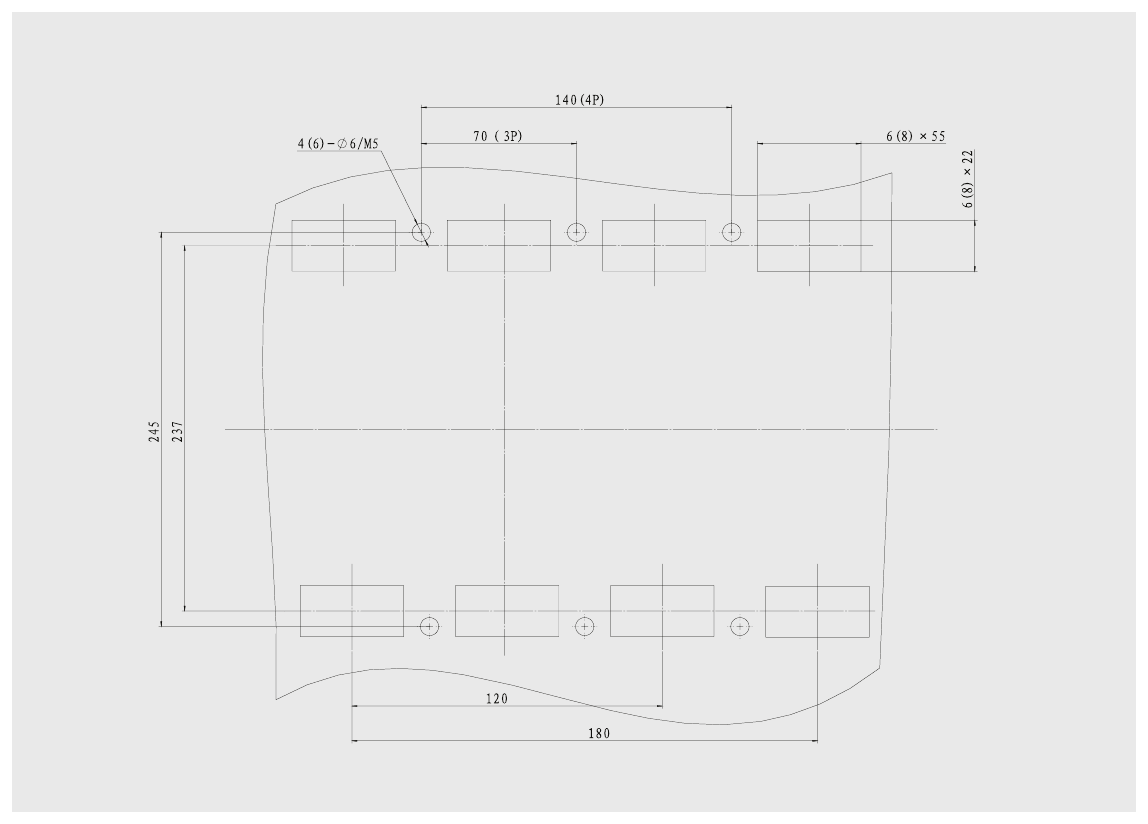

NDM3EX-1600M 3P/4P: разметка панели, заднее горизонтальное присоединение

Схемы подключения

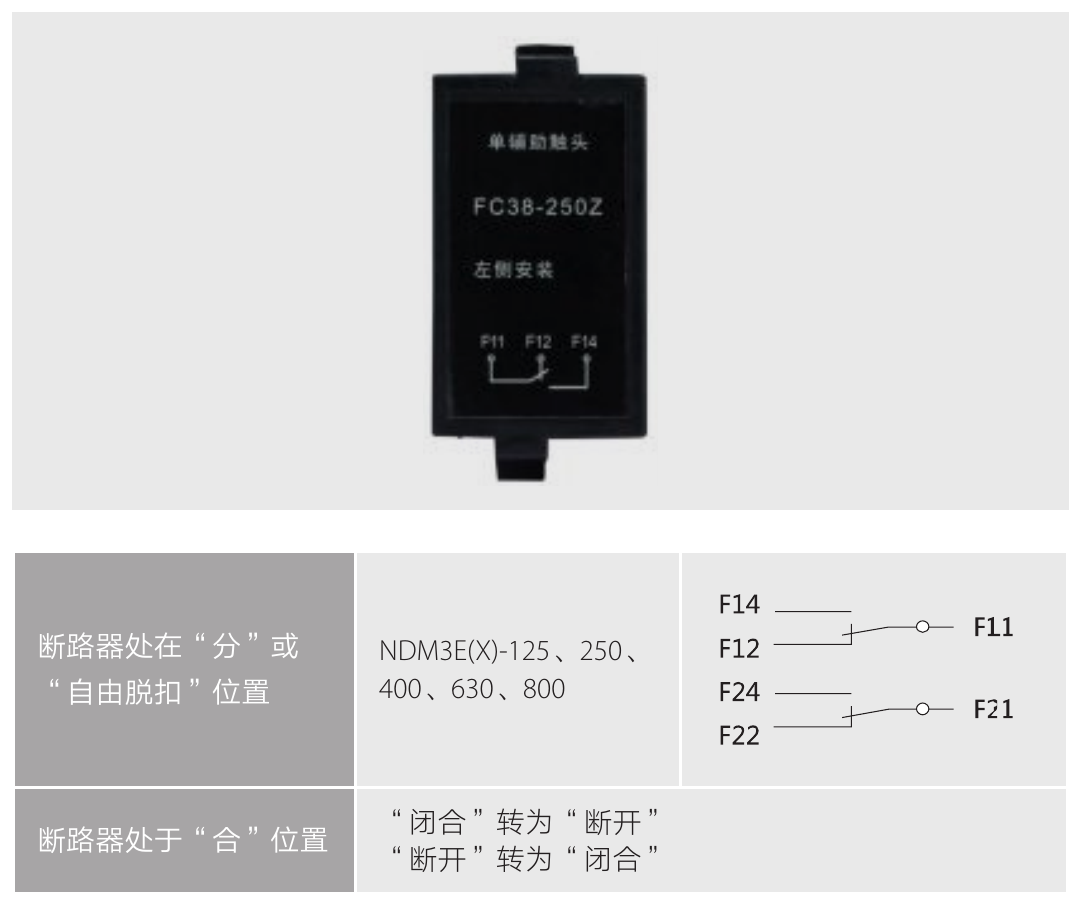

Вспомогательный контакт: в положении «отключено» или «свободное расцепление» замкнута цепь F11–F12 (у двойного также F21–F22), при включении контакты переключаются. Сигнальный контакт переключается только при свободном расцеплении (аварийном отключении) и возвращается после взвода. Расцепитель минимального напряжения: при питании постоянным током полярность не важна; питание на расцепитель подаётся до взвода и включения выключателя.

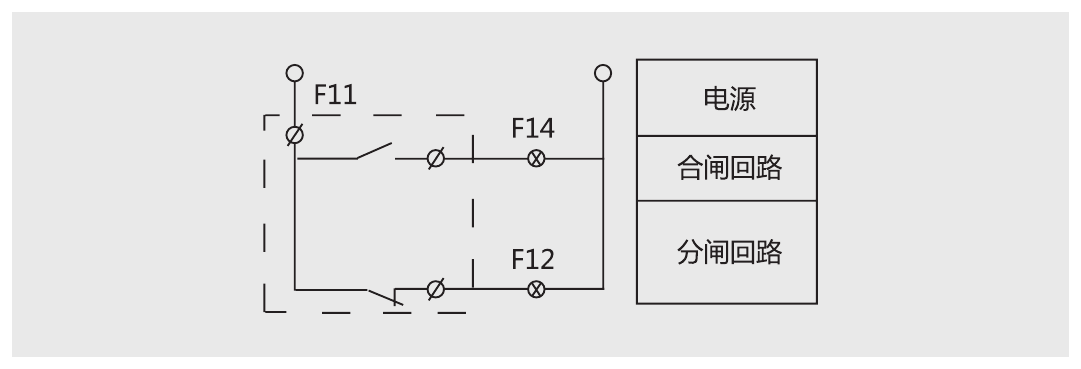

Вспомогательный контакт: F11–F12–F14 (питание, цепь включения, цепь отключения)

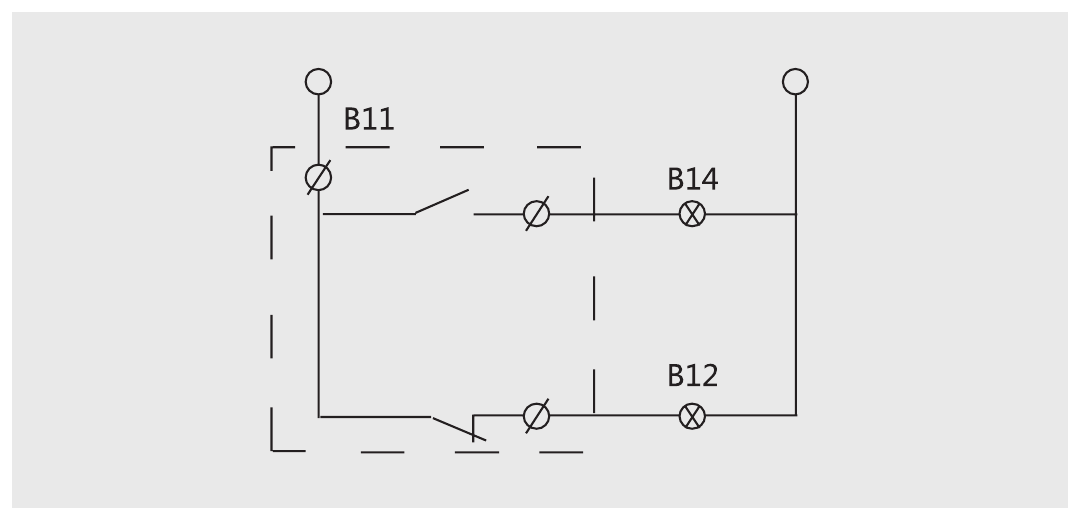

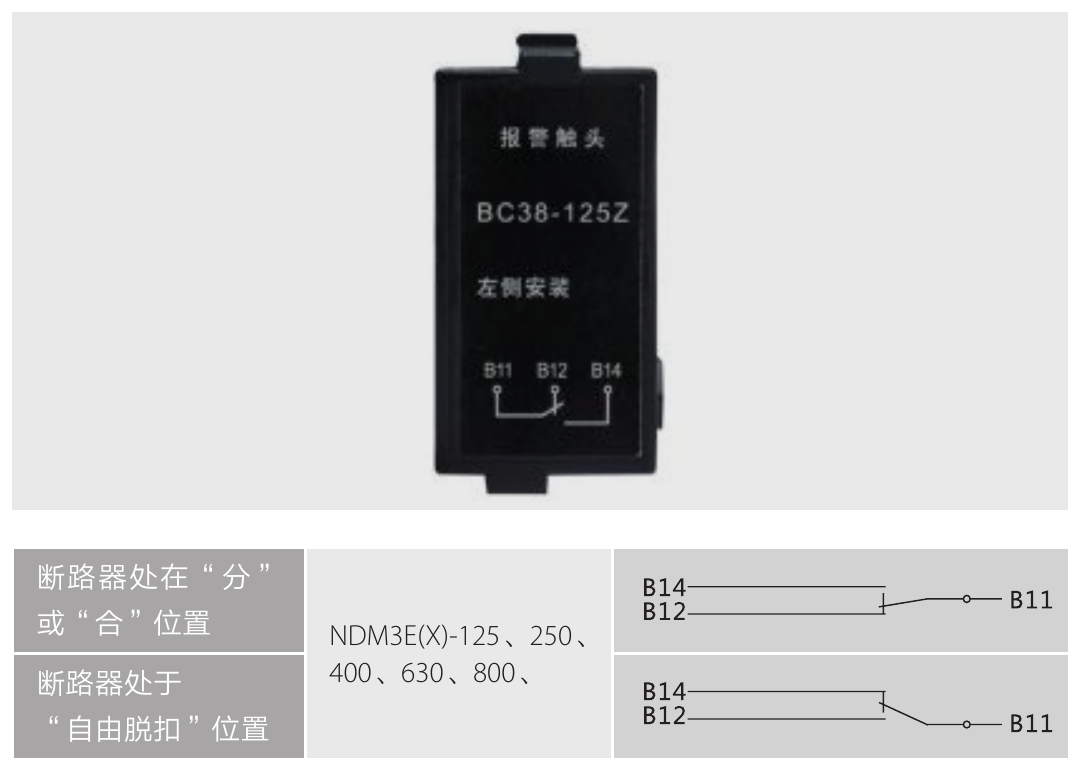

Сигнальный (аварийный) контакт: B11–B12–B14

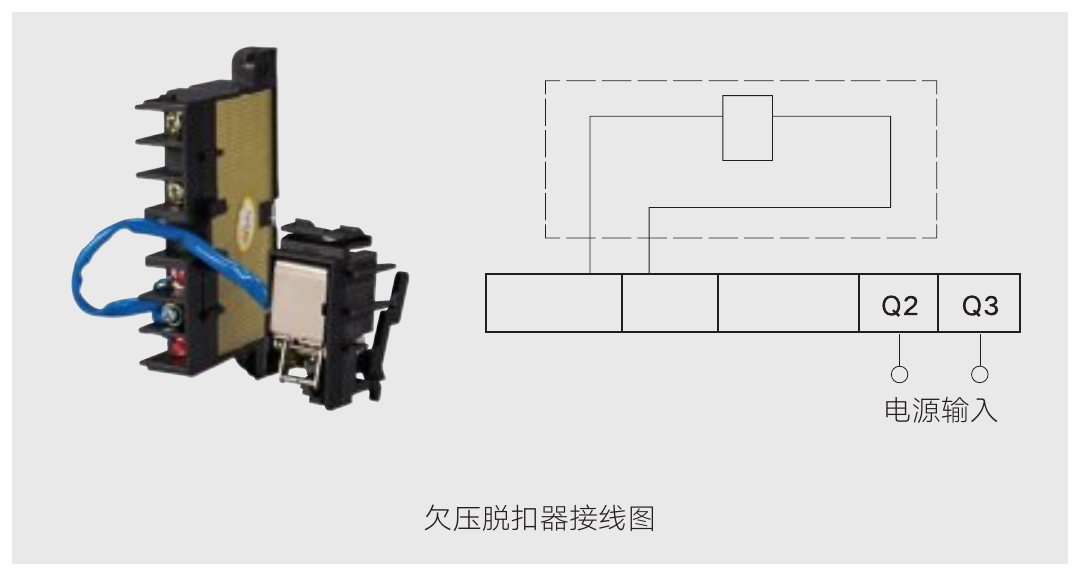

Расцепитель минимального напряжения: питание на клеммы Q2, Q3

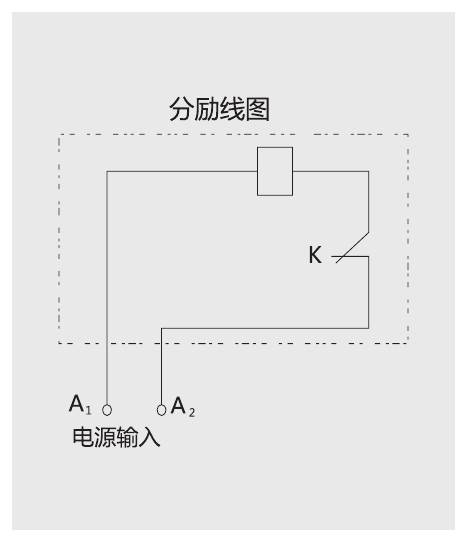

Независимый расцепитель: питание на клеммы A1, A2

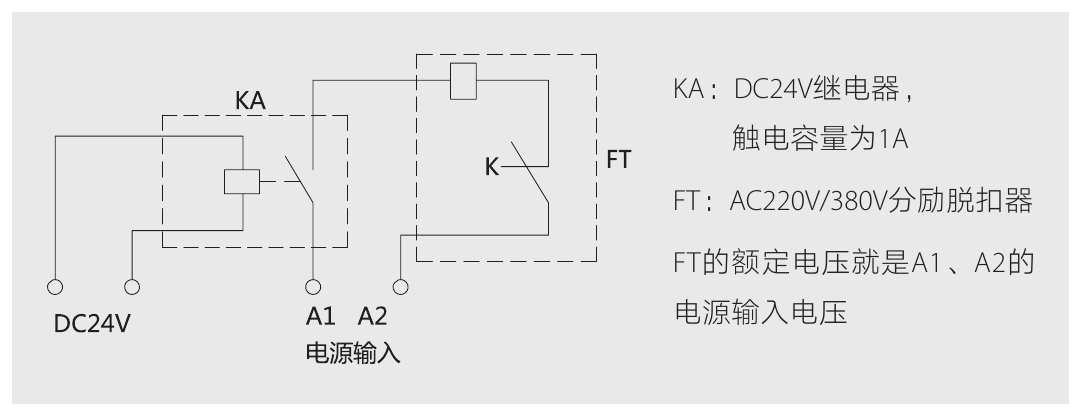

Независимый расцепитель AC 220/380 В с промежуточным реле KA DC 24 В (контакты 1 А)

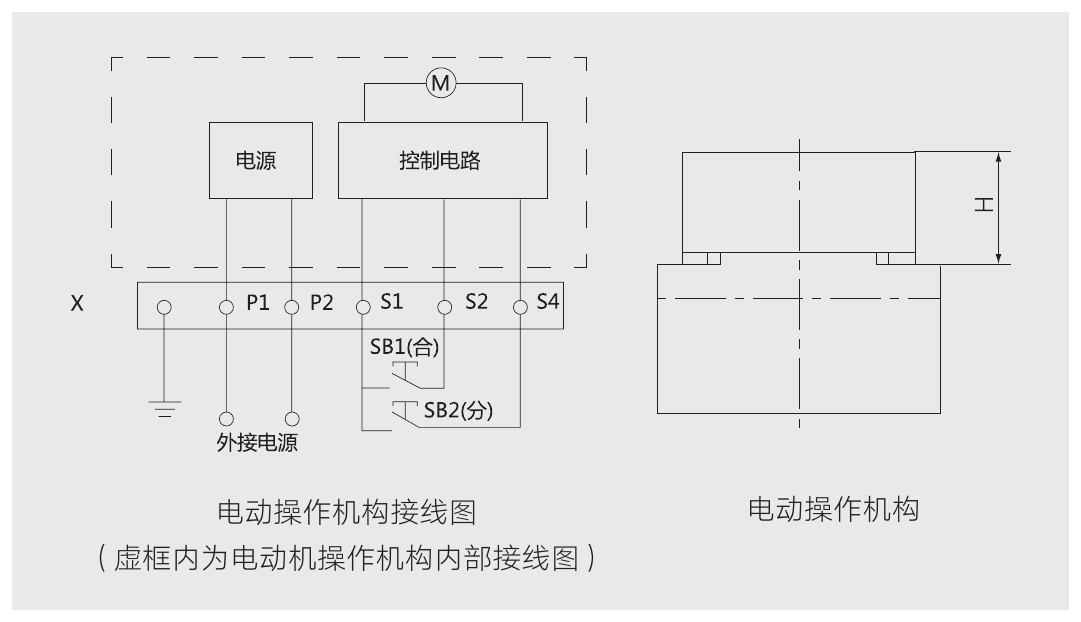

Моторный привод: внешнее питание P1, P2; S1, S2, S4; SB1 — включить, SB2 — отключить

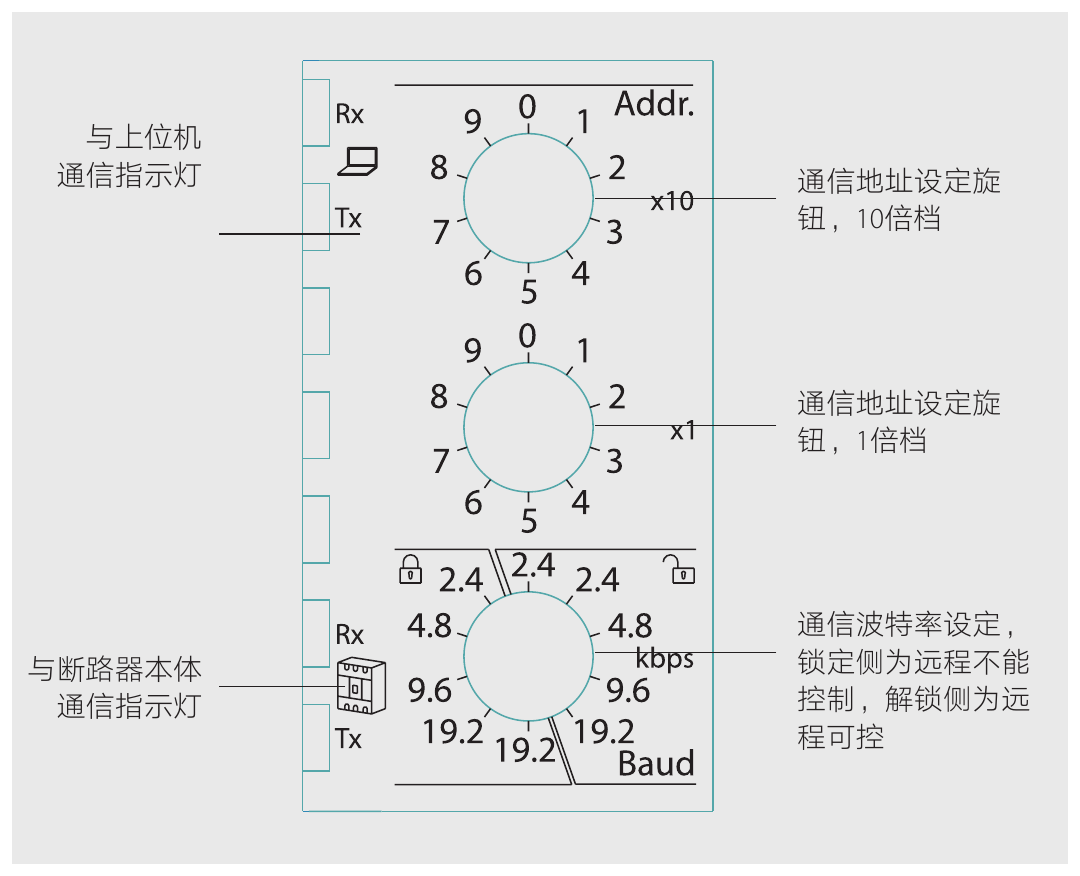

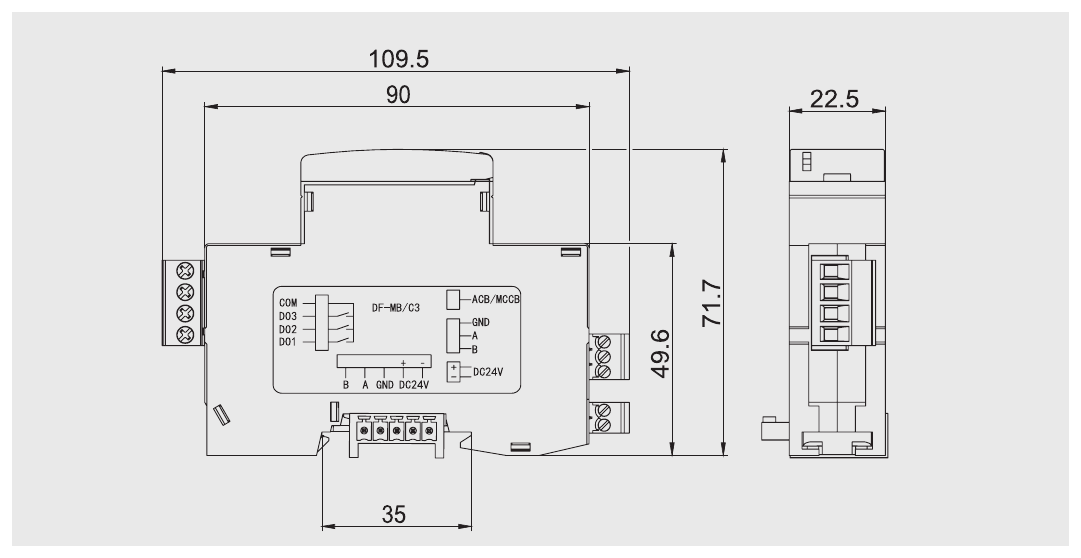

Коммуникационный адаптер DF-MB/C3: клеммы COM, DO1–DO3, A, B, GND, DC24V

Выдвижное/втычное исполнение

По опросному листу каталога: типоразмеры 125 и 250 — обычное переднее присоединение, P (соединительные шины), Z1; 630 и 800 — переднее, P, Z1, Z3H, Z3Q. Выдвижное исполнение показано для NDM3E-400 и NDM3E-630/800.

Выдвижная база CH2-800/M для NDM3E-630/800, мм

Модель	Выключатель	Полюса	L1	L2	L3	L4	L5	H1	H2	H3	H4	H5	W1	W2	W3	Ød1	A	B	Ød2
CH2-800/M	NDM3E-630/800	3P	367	410	241	231	46.5	260	26	73	51	10	70	289	40	13	140	131	6.5
CH2-800/M	NDM3E-630/800	4P	367	410	241	231	46.5	260	26	73	51	10	70	359	40	13	210	131	6.5

A, B, Ød2 — установочные размеры. Допуски неуказанных размеров — по классу GB/T 1804-c.

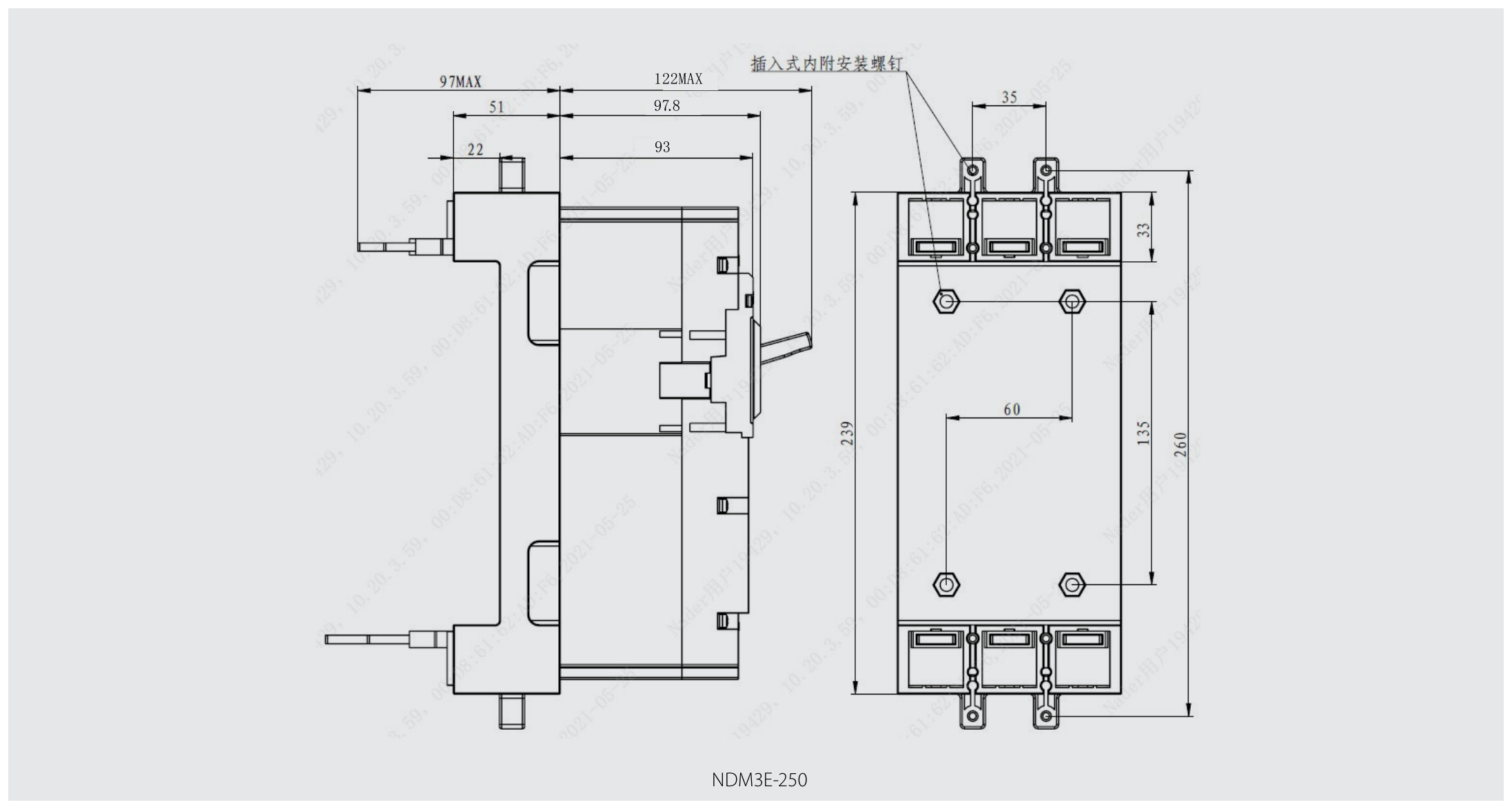

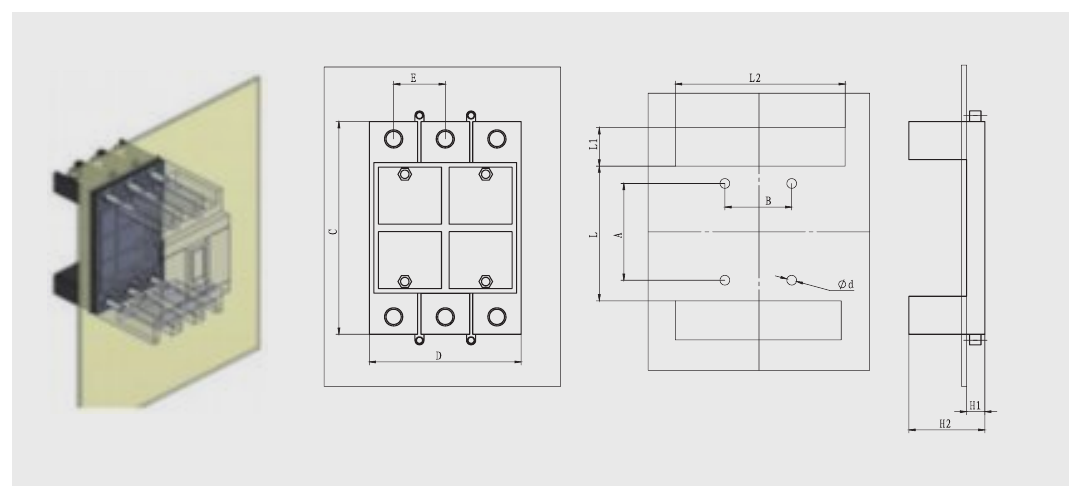

Втычное исполнение Z3H, вариант 1 (заднее присоединение), мм

Основание	Выключатель	A	B	L	L1	L2	d	C	D	E	H1	H2
Z3H-100	NDM3E-125	61	60	99	33	92	6.5	160	90	30	20	55
Z3H-250	NDM3E-250	64	70	108	38	107	6.5	179	105	35	27	72
Z3H-400	NDM3E-400	140	96	182	70	150	7	274	148	48	37	85
Z3H-800	NDM3E-630/800	143	140	184	65	212	7	311	210	70	41	125

Для 4P размер B не меняется, L2 увеличивается на межполюсное расстояние E в сторону полюса N. Основания Z3H/Z3Q типоразмера 800 комплектуются клеммной крышкой и радиатором.

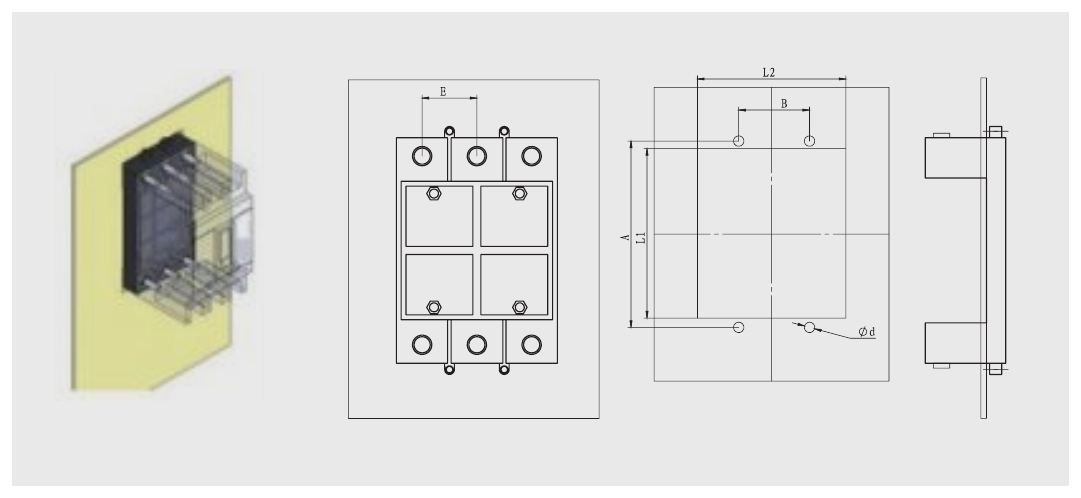

Втычное исполнение Z3H, вариант 2 (заднее присоединение через большой вырез), мм

Основание	Выключатель	A	B	L1	L2	d	E
Z3H-100	NDM3E-125	170	30	161	92	5	30
Z3H-250	NDM3E-250	191	35	180	107	5	35
Z3H-800	NDM3E-630/800	327	70	313	212	6	70

Для 4P размер B не меняется, L2 увеличивается на E в сторону полюса N. Допуски неуказанных размеров — по классу GB/T 1804-c. Основания типоразмера 800 — с клеммной крышкой и радиатором.

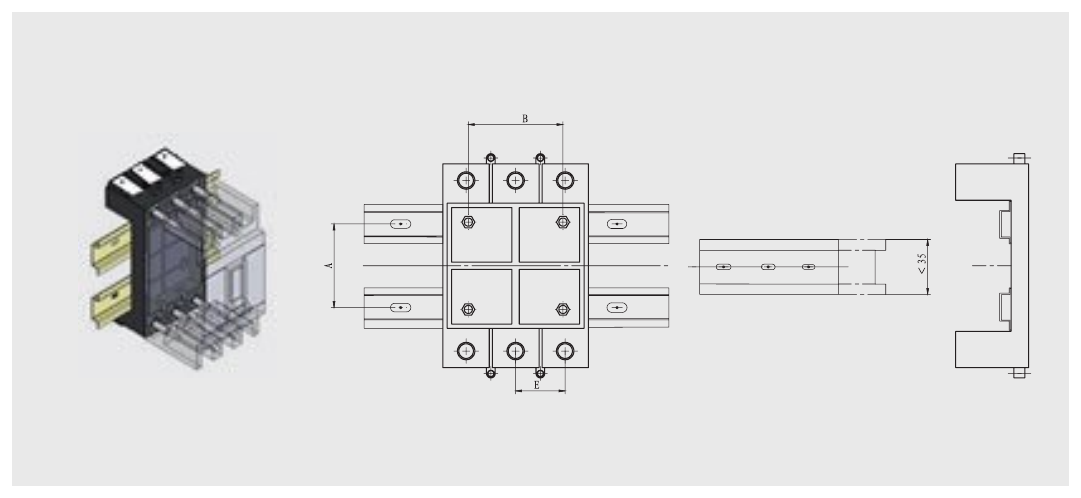

Втычное исполнение Z3H, вариант 3 (на рейках, заднее присоединение), мм

Основание	Выключатель	A	B	E
Z3H-100	NDM3E-125	61	60	30
Z3H-250	NDM3E-250	64	70	35
Z3H-400	NDM3E-400	140	96	48
Z3H-800	NDM3E-630/800	143	140	70

Для 4P размер B увеличивается на межполюсное расстояние E. Основания типоразмера 800 — с клеммной крышкой и радиатором.

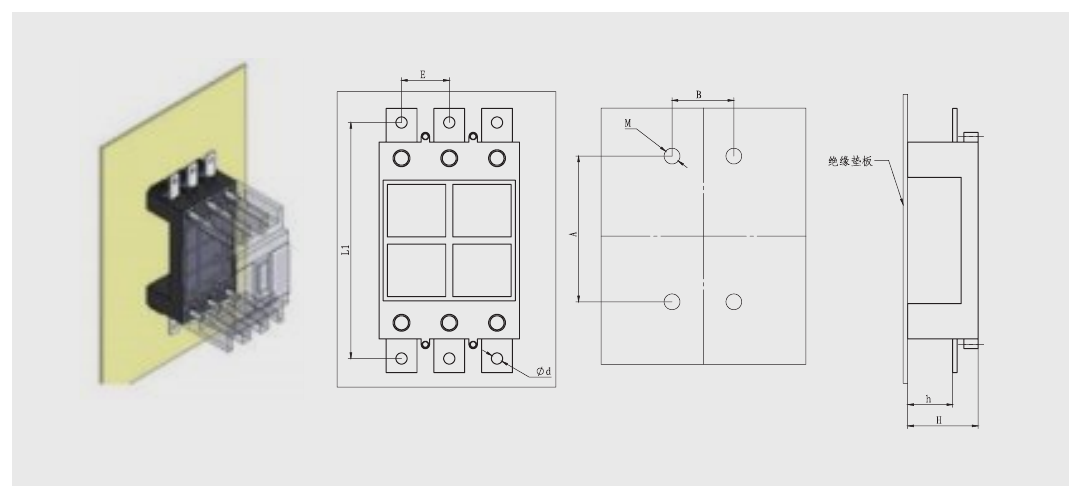

Втычное исполнение Z3Q (переднее присоединение), мм

Основание	Выключатель	A	B	L1	E	d	M	H	h
Z3Q-400	NDM3E-400	244	48	326	48	10.5	M5	85	36
Z3Q-630/800	NDM3E-630/800	283	70	363	70	12.5	M6	125	67

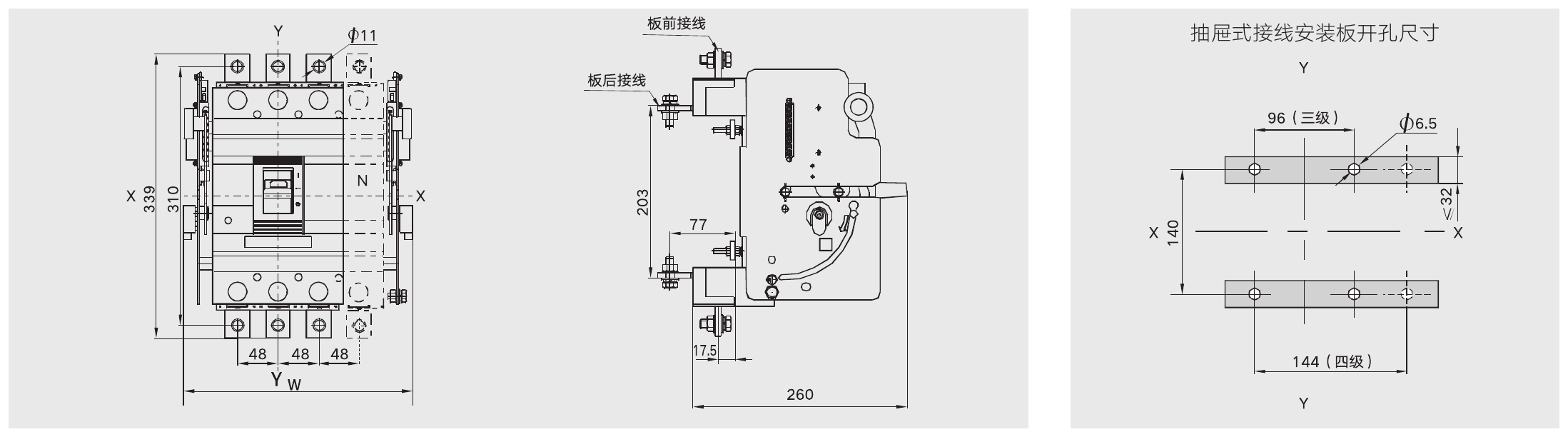

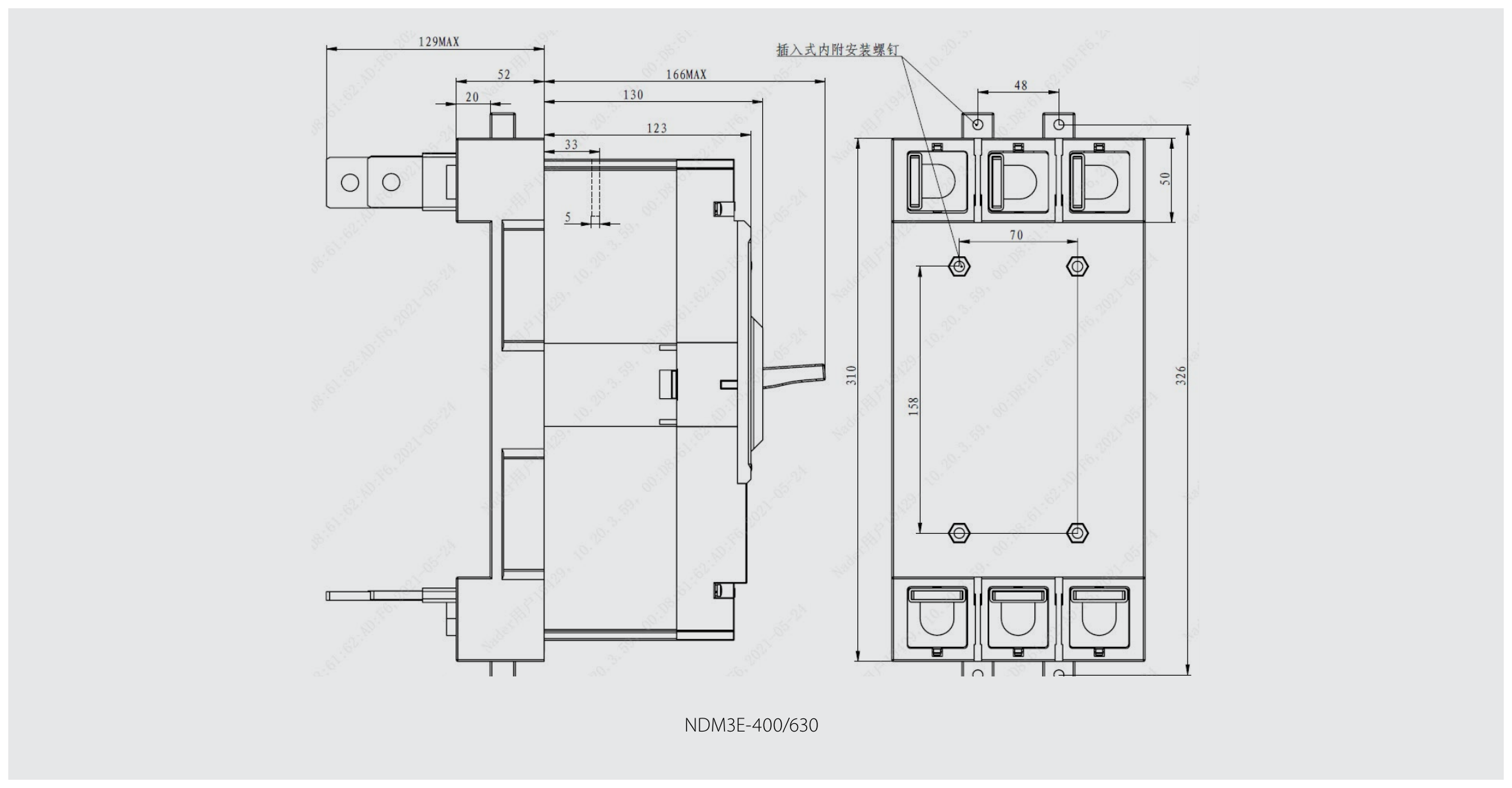

NDM3E-400: выдвижное исполнение и разметка панели

NDM3E-630/800: выдвижное исполнение на базе CH2-800/M и разметка панели

Z3H, вариант 2: заднее присоединение через большой вырез

Z3Q: переднее присоединение (绝缘垫板 — изолирующая прокладка)

Сечения шин и кабелей

Минимальное присоединяемое сечение провода / медной шины (125–400 А)

Ток типоразмера, А	Номинальный ток, А	Минимальное сечение провода/медной шины, мм²
125	125	50
250	250	120
400	400	240

Присоединение кабелем или медной шиной (630–1600 А)

Ток типоразмера, А	Номинальный ток, А	Кабель, мм²	Кабелей, шт.	Медная шина, мм × мм	Шин, шт.
630	630	185	2	40 × 5	2
800	800	240	2	50 × 5	2
1600	1600	/	/	50 × 10	2

Присоединение выбирайте по разделу «Габаритные, установочные размеры и способы присоединения». Медную шину нельзя подключать к корпусу выключателя напрямую — нужен аксессуар «соединительные шины».

Безопасные расстояния

Изоляционные расстояния в металлическом шкафу, мм

Модель	A (вводные выводы — шкаф), с клеммной крышкой	A, без клеммной крышки	B (сбоку — шкаф)	C (выводные выводы — шкаф)
NDM3E-125	25	65	30	30
NDM3E-250	25	65	30	30
NDM3E-400	25	120	35	35
NDM3E-630	25	120	35	35
NDM3E-800	25	120	35	35
NDM3EX-1600	25	110	35	35

Допуски неуказанных размеров — по классу GB/T 1804-c.

Минимальное межцентровое расстояние при установке в ряд, мм

Модель	Ширина 3P	Ширина 4P	Межцентровое I 3P	Межцентровое I 4P
NDM3E-125	92	122	122	152
NDM3E-250	107	142	137	172
NDM3E-400	150	198	190	238
NDM3E-630	210	280	250	320
NDM3E-800	210	280	250	320
NDM3EX-1600	210	280	250	320

При установке в ряд или ярусами проверьте, что соединительные шины или кабели не уменьшают воздушные изоляционные расстояния.

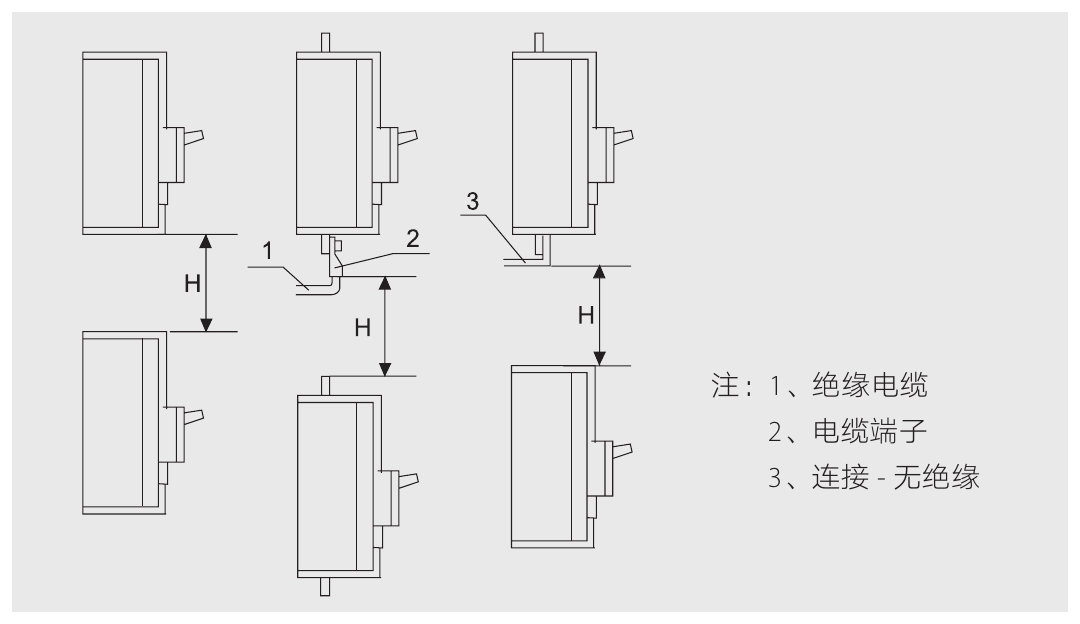

Минимальное расстояние H при ярусной установке, мм

Модель	H с клеммной крышкой	H без клеммной крышки
NDM3E-125	90	91
NDM3E-250	90	93
NDM3E-400	155	155
NDM3E-630	155	155
NDM3E-800	155	155
NDM3EX-1600	/	155

Перед подачей напряжения проверьте установку клеммных крышек или межфазных перегородок. На рисунке: 1 — изолированный кабель, 2 — кабельный наконечник, 3 — присоединение без изоляции.

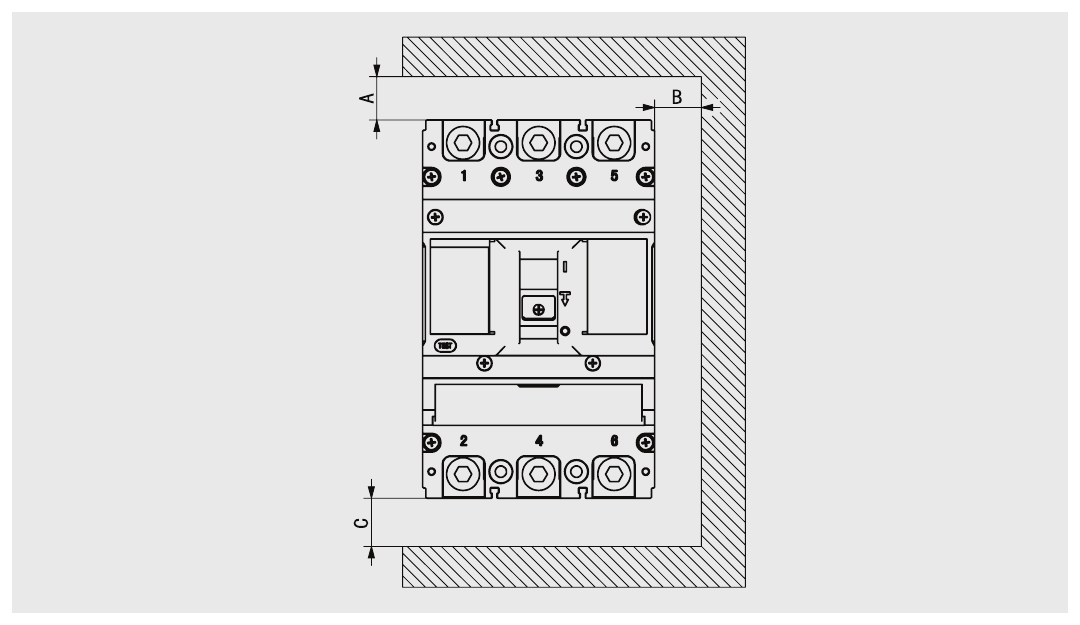

Изоляционные расстояния A, B, C в металлическом шкафу

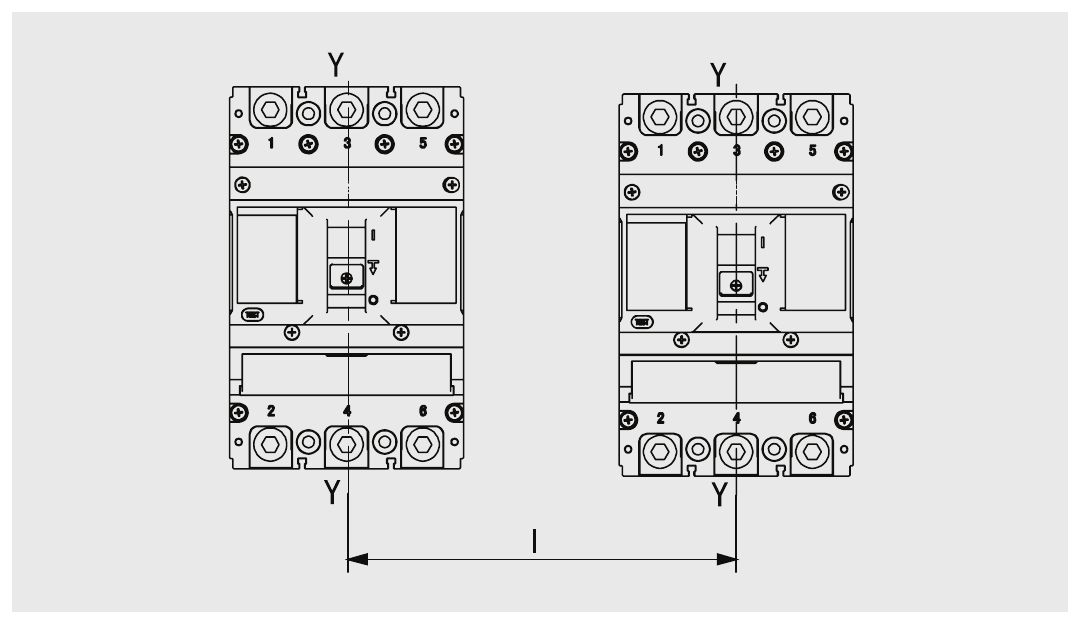

Межцентровое расстояние I при установке в ряд

IoT-исполнение: основные технические параметры

NDM3E-250/400/630 IoT: основные параметры

Параметр	NDM3E-250	NDM3E-400	NDM3E-630
Inm, А	250	400	630
In, А	63, 100, 125, 160, 200, 250	400	630
Ui, В	1000	1000	1000
Uimp, В	8000	8000	8000
Ue, В	AC 380/400/415	AC 380/400/415	AC 380/400/415
Испытательное напряжение 1 мин, В	3500	3500	3500
Категория применения	A	B	B
Icw, кА/1 с	3	5	8
Полюса	3, 4 (3P+N)	3, 4 (3P+N)	3, 4 (3P+N)
Уровень отключающей способности	M	M / H	M / H
Icu = Ics, кА	50	50 / 70	50 / 70
Электрическая износостойкость, циклов	5000	3000	3000
Механическая износостойкость без/с обслуживанием, циклов	15000 / 30000	10000 / 20000	10000 / 20000
Габариты L × W × H, мм	225 × 107 (3P) / 142 (4P) × 93	285 × 150 (3P) / 203 (4P) × 123	285 × 150 (3P) / 203 (4P) × 123
Расстояние выброса дуги, мм	≤ 50	≤ 100	≤ 100

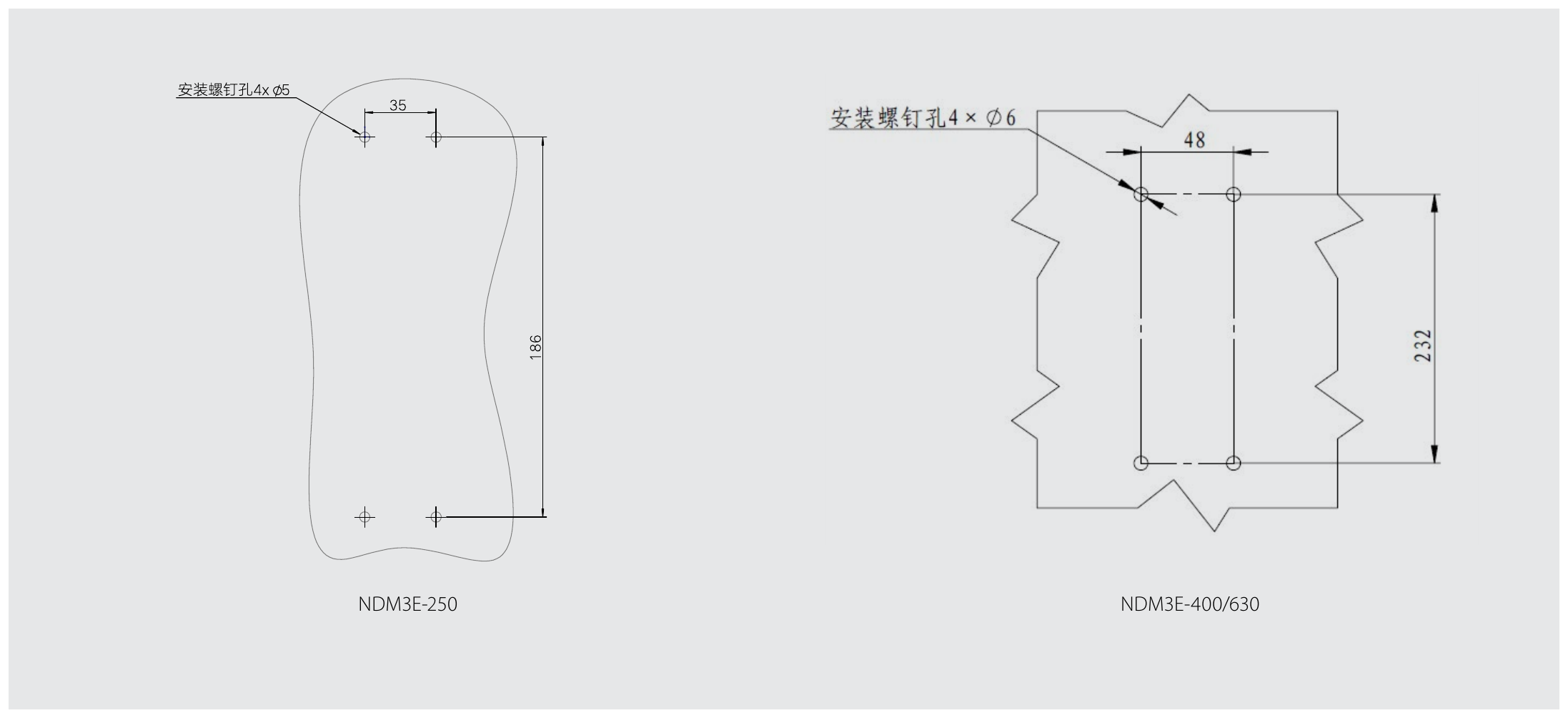

Установочные размеры, мм	186 × 35 (4 × φ5)	232 × 48 (4 × φ6)	232 × 48 (4 × φ6)

Uimp и испытательное напряжение — без цепей измерения напряжения. Стандарты IEC 60947-2, GB/T 14048.2; сертификат CCC.

NDM3E-250, NDM3E-400, NDM3E-630 IoT-исполнения

IoT-исполнение: измерения и точность

Функции измерения

Величина	Разрешение и точность
Ток	Разрешение 0,001 А; 0,004In ≤ I < 0,01In — ±0,75 %; 0,01In ≤ I ≤ 1,2In — ±0,5 %
Напряжение	Разрешение 0,1 В; 0,7Ue ~ 1,3Ue — ±0,5 %; 0,3Ue ~ 0,7Ue — ±1 %
Частота	Разрешение 0,01 Гц; 45 ~ 55 Гц, ±0,1 Гц
Мощность	1.0L: 0,004In ~ 0,05In — ±1 %, 0,05In ~ 1,2In — ±0,5 %; 0.5L/0.8C: 0,02In ~ 0,1In — ±1 %, 0,1In ~ 1,2In (Imax) — ±0,6 %; реактивная ±1 %, полная ±1 %
Коэффициент мощности	Разрешение 0,001; 0,5 ~ 1,00, ±0,005
Электроэнергия	Класс C (0,5S)
Зафиксированная энергия	Прямая и обратная активная энергия; 12 фиксаций по расписанию, 3 мгновенные, 254 на начало часа, 62 суточные, 12 месячных
Профиль нагрузки	1 мин/запись — 40 суток; 15 мин/запись — 600 суток (U, I, P, энергия, cos φ)
Небаланс напряжений / токов	Поддерживается
Чередование фаз	Контроль чередования фаз напряжения
Гармоники	THD трёхфазных U и I, коэффициенты 2…31-й гармоник
Температура выводов	Измерение температуры шин на выходных выводах (опция T), точность ±3 °C

IoT-исполнение: связь и обслуживание

У 3P-выключателей IoT-исполнения провод N подключается внешне; N-провод канала связи по силовой линии нельзя подключать к выходным выводам выключателя. Связь HPLC должна работать и при отключённом выключателе, поэтому питание подводится к верхним (входным) выводам.

Связь

Параметр	Значение
RS485	1200 ~ 9600 бит/с
Широкополосная связь по силовой линии (HPLC)	Полоса 2–12 МГц, скорость не более 10 Мбит/с; съёмный модуль, совместим с модулями разных производителей
Bluetooth	Bluetooth 5.0 и выше (опция B)
Протоколы	DL/T 645 (для выключателей в литом корпусе), Modbus-RTU
Шифрование	Чип ESAM (опция E)
Обновление ПО	Онлайн по несущей или RS485

Отображение, журналы, телеуправление

Функция	Значение
ЖК-дисплей	Ток, напряжение, cos φ и энергия, параметры защиты, 20 записей об авариях, адрес связи
Индикаторы	Power, Fault, связь, импульсный сигнал
Дистанционное управление	Дистанционное отключение по каналу связи
Контроль среды	Температура и влажность внутри контроллера
Прогноз ресурса	Число операций, износ контактов, ресурс и состояние
Журналы событий	Самодиагностика 10, аварии 20, ввод/вывод защит 80, сигнализация 10, изменение положения 10, пропадание/восстановление ВН 10
Осциллографирование	3 осциллограммы: 4 периода до аварии и 1 после
Активная передача	Изменение положения, сигнализация, распознавание топологии, срабатывание защиты
Часы	Не хуже 0,5 с/24 ч, широковещательная синхронизация
Выходной сигнал	Импульсный выход активной энергии (P+/P-)

Клеммник N, L-, L+, P-, P+, B, A: RS485 A/B, импульс активной энергии P+/P- (GND), сигнал тока утечки L+/L-, N-провод сети

IoT-исполнение: защиты контроллера

Настраиваемые защиты (уставки задаются кнопками, через порт или дистанционно по PLC)

Защита	Диапазон уставок
Перегрузка с длительной выдержкой (L)	Ir = (0,4 ~ 1,0) × In (шаг 0,1 А); Tr = 12 ~ 150 с (шаг 1 с); ≤ 1,05Ir — не срабатывает > 2 ч; > 1,30Ir — срабатывает < 1 ч; точность ±10 %
КЗ с короткой выдержкой (S)	Isd = (2,0 ~ 10) × Ir (шаг 0,1 А); Tsd = 0,1 ~ 0,4 с (шаг 0,1 с); точность ±10 % (±40 мс)
Мгновенная защита от КЗ (I)	Ii = (3 ~ 14) × In (шаг 0,1 А); ≤ 0,85Ii — не срабатывает; ≥ 1,15Ii — < 50 мс
Резервная защита от КЗ	18 ~ 20In, не отключается
Повышенное напряжение	(1,1 ~ 1,3) × 230 В / OFF (шаг 1 В); 0,5 ~ 60 с / OFF (шаг 0,1 с)
Пониженное напряжение	(0,7 ~ 0,9) × 230 В / OFF (шаг 1 В); 0,5 ~ 60 с / OFF (шаг 0,1 с)
Обрыв фазы	20 ~ 100 В / OFF (шаг 1 В); 0,5 ~ 60 с / OFF (шаг 0,1 с)
Обрыв нуля	0,5 ~ 60 с
Перегрев	70 ~ 130 °C, 1 ~ 60 с
Небаланс токов	5 % ~ 60 %, 0,5 ~ 60 с
Небаланс напряжений	3 % ~ 30 %, 0,5 ~ 60 с

NDM3E IoT: время-токовая характеристика (L, S, I) для распределения энергии

IoT-исполнение: габаритные размеры

NDM3E-250 IoT: габаритные и установочные размеры

NDM3E-400/630 IoT: габаритные и установочные размеры

Разметка монтажных отверстий: NDM3E-250 (4×Ø5, 35 × 186), NDM3E-400/630 (4×Ø6, 48 × 232)

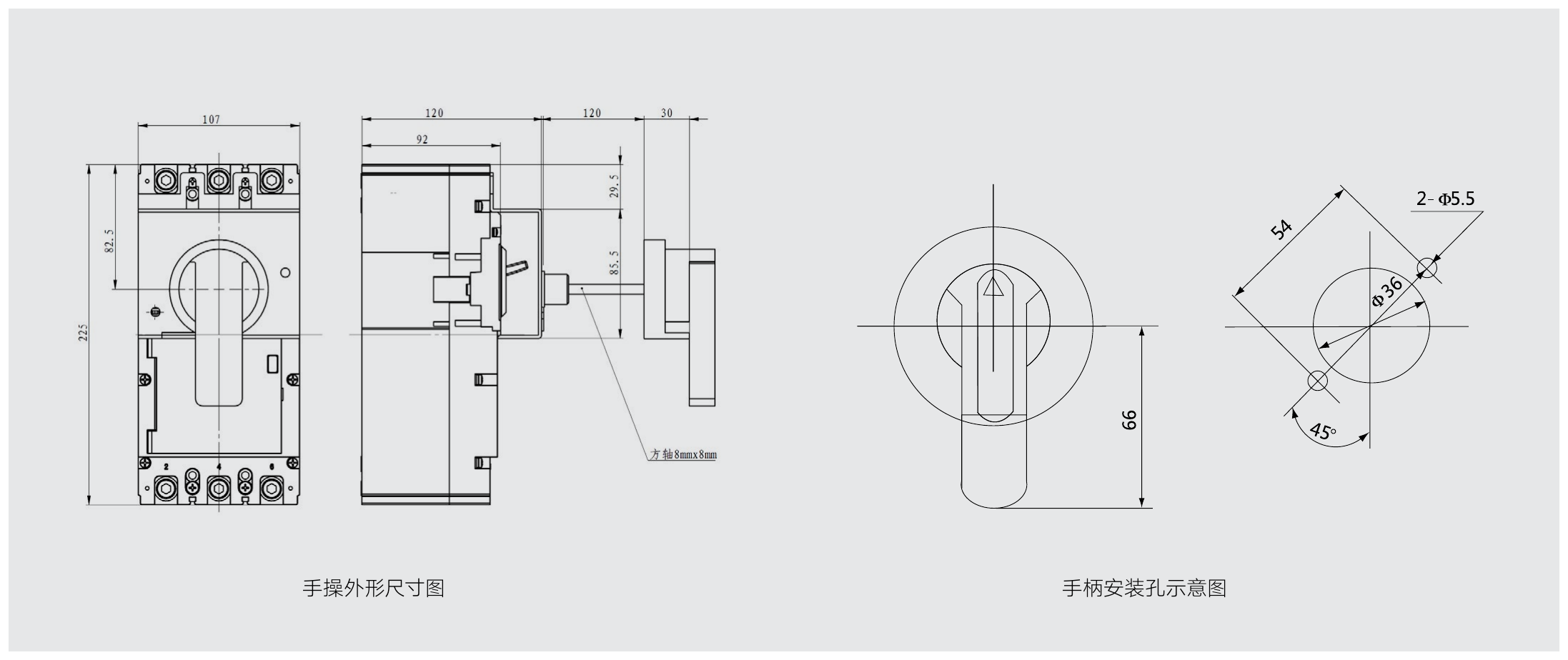

NDM3E-250 IoT с поворотной рукояткой CS1

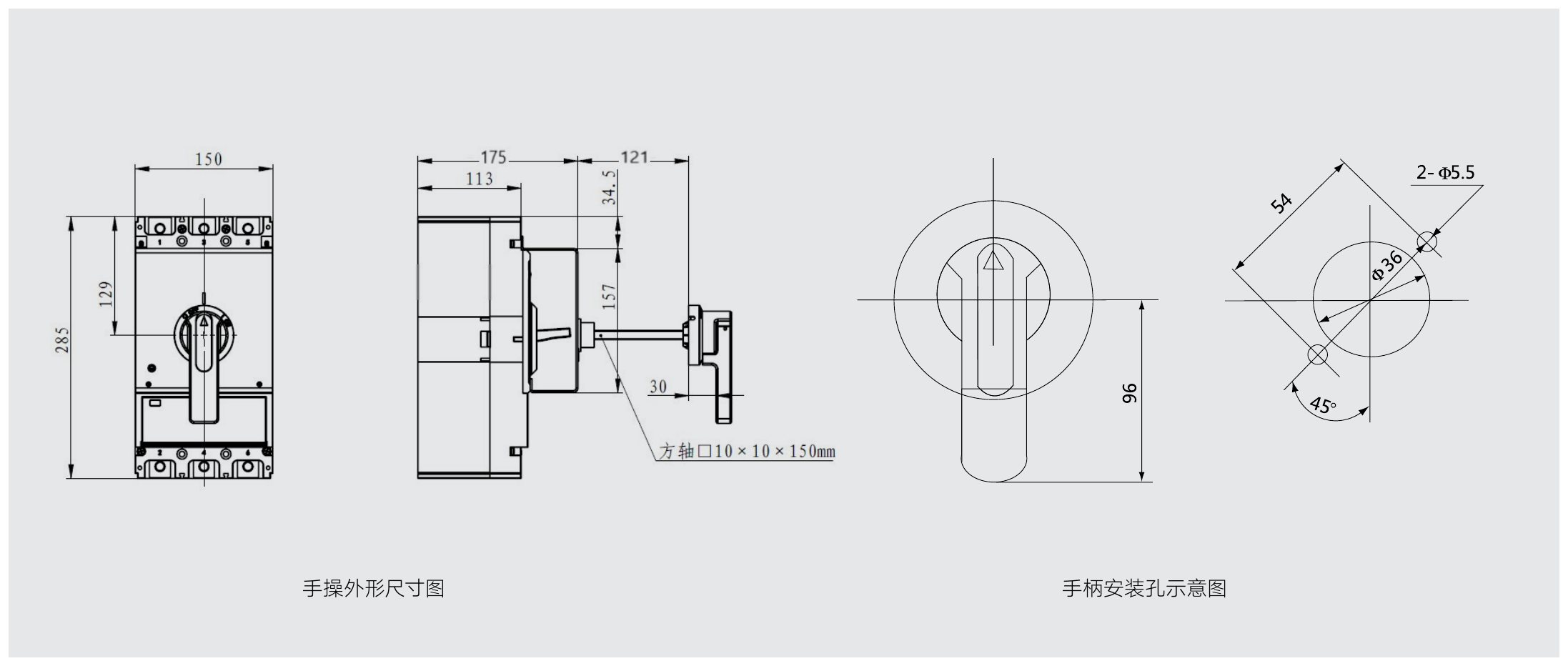

NDM3E-400/630 IoT с поворотной рукояткой CS1

NDM3E-250 IoT, Z2H: втычное исполнение, заднее присоединение

NDM3E-400/630 IoT, Z2H: втычное исполнение, заднее присоединение

ND	M	3		-				/		/					-
1	2	3	4		5	6	7		8		9	10	11	12		13	14	15	16

Расшифровка обозначения:

№	Параметр	Расшифровка
1	Код предприятия	ND: низковольтная аппаратура марки Nader
2	Код изделия	M: автоматический выключатель в литом корпусе
3	Порядковый номер разработки	3
4	Производный код серии	Производный код серии E: электронный EX: электронный малогабаритный (только NDM3EX-1600)
5	Типоразмер	Типоразмер (номинальный ток корпуса Inm), А 125, 250, 400, 630, 800 — NDM3E 1600 — NDM3EX. См. таблицу 1.
6	Уровень отключающей способности	Уровень отключающей способности M: повышенная отключающая способность H: высокая отключающая способность Без буквы: 4-полюсные NDM3E (Icu 70 кА)
7	Способ управления	Способ управления Без кода: непосредственно рукояткой P: моторный привод Z: поворотная рукоятка (ручной привод)
8	Производный код функции (тип контроллера)	Тип интеллектуального расцепителя Без кода: базовый G: с защитой от замыкания на землю T: с функцией связи GT: с защитой от замыкания на землю и функцией связи
9	Число полюсов	Число полюсов 3: 3P 4: 4P
10	Код аксессуаров	См. таблицу кодов аксессуаров (код «3xx»: 3 — контроллер с трёхступенчатой защитой, xx — внутренние аксессуары; 300 — без аксессуаров)
11	Код назначения	Назначение Без кода: для распределения энергии 2: для защиты двигателя
12	Исполнение полюса N у 4P	Исполнение нейтрали (4P) C: в полюсе N расцепитель максимального тока, N коммутируется вместе с тремя фазами D: в полюсе N расцепитель максимального тока, N всегда замкнут
13	Специальное назначение	Специальное назначение Без кода: стандартное Q: с автоматическим повторным включением при восстановлении напряжения
14	Специальная функция	Специальная функция Без кода: стандартное I: сигнализация перегрузки без отключения
15	Номинальный ток, А	Номинальный ток NDM3E-125: 32, 63, 125 А NDM3E-250: 160, 250 А NDM3E-400: 400 А NDM3E-630: 630 А NDM3E-800: 800 А NDM3EX-1600: 800, 1000, 1250, 1600 А Для NDM3EX-1600 указывается номинальный ток In, для остальных — ток уставки Ir (заводская уставка Ir = In). См. таблицу 1.
16	Способ присоединения	Способ присоединения Без кода: стандартное (переднее присоединение) P: соединительные шины Z1: заднее присоединение Z3Q: моноблочное втычное, переднее присоединение Z3H: моноблочное втычное, заднее присоединение HZ1: заднее горизонтальное (только NDM3EX-1600) CZ1: заднее вертикально-горизонтальное (только NDM3EX-1600)

Таблица 2. Код модификации и место установки аксессуаров

Код

Состав комплектации

Описание

Меcто установки

NDM3E-125/3P

NDM3E-125/4P

NDM3E-250/3P

NDM3E-250/4P

NDM3E-400/3P

NDM3E-400/4P

NDM3E-630/3P

NDM3E-630/4P

NDM3E-800/3P

NDM3E-800/4P

NDM3EX-1600/3P

NDM3EX-1600/4P

300

Без аксессуаров

310

Независимый расцепитель

по таблице NDM3E-125~800

310

Независимый расцепитель

по таблице NDM3E-125~800 Независимый расцепитель справа — по каталогу CN 2026 (в прайсе Lazzen 01.2026 есть оба исполнения); в каталоге Nader RU 2024 — слева.

320

Двойной вспомогательный контакт

по таблице NDM3E-125~800

321

Вспомогательный контакт

по таблице NDM3E-125~800

330

Расцепитель минимального напряжения

по таблице NDM3E-125~800

340

Независимый расцепитель + двойной вспомогательный контакт

по таблице NDM3E-125~800

340

Независимый расцепитель + двойной вспомогательный контакт

341

Независимый расцепитель + вспомогательный контакт

по таблице NDM3E-125~800

341

Независимый расцепитель + вспомогательный контакт

350

Независимый расцепитель + расцепитель минимального напряжения

по таблице NDM3E-125~800

360

Два двойных вспомогательных контакта

по таблице NDM3E-125~800

361

Два вспомогательных контакта

по таблице NDM3E-125~800

362

Двойной вспомогательный контакт + вспомогательный контакт

по таблице NDM3E-125~800

370

Расцепитель минимального напряжения + двойной вспомогательный контакт

по таблице NDM3E-125~800

371

Расцепитель минимального напряжения + вспомогательный контакт

по таблице NDM3E-125~800

308

Сигнальный (аварийный) контакт

по таблице NDM3E-125~800

318

Независимый расцепитель + сигнальный (аварийный) контакт

по таблице NDM3E-125~800

328

Двойной вспомогательный контакт + сигнальный (аварийный) контакт

по таблице NDM3E-125~800

338

Расцепитель минимального напряжения + сигнальный (аварийный) контакт

по таблице NDM3E-125~800

348

Независимый расцепитель + вспомогательно-сигнальный (аварийный) контакт

по таблице NDM3E-125~800

348

Независимый расцепитель + вспомогательно-сигнальный (аварийный) контакт

358

Вспомогательно-сигнальный (аварийный) контакт

по таблице NDM3E-125~800

368

Двойной вспомогательный контакт + вспомогательно-сигнальный (аварийный) контакт

по таблице NDM3E-125~800

378

Расцепитель минимального напряжения + вспомогательно-сигнальный (аварийный) контакт

по таблице NDM3E-125~800

349

Независимый расцепитель + двойной вспомогательный контакт + сигнальный (аварийный) контакт

по таблице NDM3E-125~800

308

Сигнальный (аварийный) контакт

по таблице NDM3EX-1600

398

Два сигнальных (аварийных) контакта

по таблице NDM3EX-1600

310

Независимый расцепитель

по таблице NDM3EX-1600

3K01

Два независимых расцепителя

по таблице NDM3EX-1600

330

Расцепитель минимального напряжения

по таблице NDM3EX-1600

3A01

Два расцепителя минимального напряжения

по таблице NDM3EX-1600

321

Вспомогательный контакт

по таблице NDM3EX-1600

361

Два вспомогательных контакта

по таблице NDM3EX-1600

323

Три вспомогательных контакта

по таблице NDM3EX-1600

324

Четыре вспомогательных контакта

по таблице NDM3EX-1600

318

Независимый расцепитель + сигнальный (аварийный) контакт

по таблице NDM3EX-1600

338

Расцепитель минимального напряжения + сигнальный (аварийный) контакт

по таблице NDM3EX-1600

322

Вспомогательный контакт + сигнальный (аварийный) контакт

по таблице NDM3EX-1600

388

Два вспомогательных контакта + сигнальный (аварийный) контакт

по таблице NDM3EX-1600

326

Три вспомогательных контакта + сигнальный (аварийный) контакт

по таблице NDM3EX-1600

325

Четыре вспомогательных контакта + сигнальный (аварийный) контакт

по таблице NDM3EX-1600

342

Независимый расцепитель + вспомогательный контакт + сигнальный (аварийный) контакт

по таблице NDM3EX-1600

344

Независимый расцепитель + два вспомогательных контакта + сигнальный (аварийный) контакт

по таблице NDM3EX-1600

346

Независимый расцепитель + три вспомогательных контакта + сигнальный (аварийный) контакт

по таблице NDM3EX-1600

314

Независимый расцепитель + четыре вспомогательных контакта + сигнальный (аварийный) контакт

по таблице NDM3EX-1600

375

Расцепитель минимального напряжения + вспомогательный контакт + сигнальный (аварийный) контакт

по таблице NDM3EX-1600

377

Расцепитель минимального напряжения + два вспомогательных контакта + сигнальный (аварийный) контакт

по таблице NDM3EX-1600

381

Расцепитель минимального напряжения + три вспомогательных контакта + сигнальный (аварийный) контакт

по таблице NDM3EX-1600

382

Расцепитель минимального напряжения + четыре вспомогательных контакта + сигнальный (аварийный) контакт

по таблице NDM3EX-1600

341

Независимый расцепитель + вспомогательный контакт

по таблице NDM3EX-1600

311

Независимый расцепитель + два вспомогательных контакта

по таблице NDM3EX-1600

312

Независимый расцепитель + три вспомогательных контакта

по таблице NDM3EX-1600

313

Независимый расцепитель + четыре вспомогательных контакта

по таблице NDM3EX-1600

371

Расцепитель минимального напряжения + вспомогательный контакт

по таблице NDM3EX-1600

372

Расцепитель минимального напряжения + два вспомогательных контакта

по таблице NDM3EX-1600

373

Расцепитель минимального напряжения + три вспомогательных контакта

по таблице NDM3EX-1600

374

Расцепитель минимального напряжения + четыре вспомогательных контакта

по таблице NDM3EX-1600

331

Расцепитель минимального напряжения + независимый расцепитель + сигнальный (аварийный) контакт

по таблице NDM3EX-1600

337

Расцепитель минимального напряжения + независимый расцепитель + два сигнальных (аварийных) контакта

по таблице NDM3EX-1600

351

Расцепитель минимального напряжения + независимый расцепитель + вспомогательный контакт

по таблице NDM3EX-1600

352

Расцепитель минимального напряжения + независимый расцепитель + два вспомогательных контакта

по таблице NDM3EX-1600

353

Расцепитель минимального напряжения + независимый расцепитель + три вспомогательных контакта

по таблице NDM3EX-1600

354

Расцепитель минимального напряжения + независимый расцепитель + четыре вспомогательных контакта

по таблице NDM3EX-1600

319

Независимый расцепитель + два сигнальных (аварийных) контакта

по таблице NDM3EX-1600

379

Расцепитель минимального напряжения + два сигнальных (аварийных) контакта

по таблице NDM3EX-1600

363

Вспомогательный контакт + два сигнальных (аварийных) контакта

по таблице NDM3EX-1600

364

Два вспомогательных контакта + два сигнальных (аварийных) контакта

по таблице NDM3EX-1600

365

Три вспомогательных контакта + два сигнальных (аварийных) контакта

по таблице NDM3EX-1600

366

Четыре вспомогательных контакта + два сигнальных (аварийных) контакта

по таблице NDM3EX-1600

343

Независимый расцепитель + вспомогательный контакт + два сигнальных (аварийных) контакта

по таблице NDM3EX-1600

345

Независимый расцепитель + два вспомогательных контакта + два сигнальных (аварийных) контакта

по таблице NDM3EX-1600

347

Независимый расцепитель + три вспомогательных контакта + два сигнальных (аварийных) контакта

по таблице NDM3EX-1600

315

Независимый расцепитель + четыре вспомогательных контакта + два сигнальных (аварийных) контакта

по таблице NDM3EX-1600

376

Расцепитель минимального напряжения + вспомогательный контакт + два сигнальных (аварийных) контакта

по таблице NDM3EX-1600

380

Расцепитель минимального напряжения + два вспомогательных контакта + два сигнальных (аварийных) контакта

по таблице NDM3EX-1600

383

Расцепитель минимального напряжения + три вспомогательных контакта + два сигнальных (аварийных) контакта

по таблице NDM3EX-1600

384

Расцепитель минимального напряжения + четыре вспомогательных контакта + два сигнальных (аварийных) контакта

по таблице NDM3EX-1600

332

Расцепитель минимального напряжения + независимый расцепитель + вспомогательный контакт + сигнальный (аварийный) контакт

по таблице NDM3EX-1600

333

Расцепитель минимального напряжения + независимый расцепитель + два вспомогательных контакта + сигнальный (аварийный) контакт

по таблице NDM3EX-1600; на значке в исходнике не изображён независимый расцепитель (есть только расцепитель минимального напряжения), состав взят по наименованию

334

Расцепитель минимального напряжения + независимый расцепитель + три вспомогательных контакта + сигнальный (аварийный) контакт

335

Расцепитель минимального напряжения + независимый расцепитель + четыре вспомогательных контакта + сигнальный (аварийный) контакт

по таблице NDM3EX-1600

339

Расцепитель минимального напряжения + независимый расцепитель + вспомогательный контакт + два сигнальных (аварийных) контакта

по таблице NDM3EX-1600

355

Расцепитель минимального напряжения + независимый расцепитель + два вспомогательных контакта + два сигнальных (аварийных) контакта

по таблице NDM3EX-1600

356

Расцепитель минимального напряжения + независимый расцепитель + три вспомогательных контакта + два сигнальных (аварийных) контакта

по таблице NDM3EX-1600

336

Расцепитель минимального напряжения + независимый расцепитель + четыре вспомогательных контакта + два сигнальных (аварийных) контакта

по таблице NDM3EX-1600

3A02

Два расцепителя минимального напряжения + вспомогательный контакт

по таблице NDM3EX-1600

3A07

Два расцепителя минимального напряжения + два вспомогательных контакта

по таблице NDM3EX-1600

3A08

Два расцепителя минимального напряжения + три вспомогательных контакта

по таблице NDM3EX-1600

3A09

Два расцепителя минимального напряжения + четыре вспомогательных контакта

по таблице NDM3EX-1600

3A10

Два расцепителя минимального напряжения + вспомогательный контакт + сигнальный (аварийный) контакт

по таблице NDM3EX-1600

3A12

Два расцепителя минимального напряжения + два вспомогательных контакта + сигнальный (аварийный) контакт

по таблице NDM3EX-1600

3A14

Два расцепителя минимального напряжения + три вспомогательных контакта + сигнальный (аварийный) контакт

по таблице NDM3EX-1600

3A16

Два расцепителя минимального напряжения + четыре вспомогательных контакта + сигнальный (аварийный) контакт

по таблице NDM3EX-1600

3A11

Два расцепителя минимального напряжения + вспомогательный контакт + два сигнальных (аварийных) контакта

по таблице NDM3EX-1600

3A13

Два расцепителя минимального напряжения + два вспомогательных контакта + два сигнальных (аварийных) контакта

по таблице NDM3EX-1600

3A15

Два расцепителя минимального напряжения + три вспомогательных контакта + два сигнальных (аварийных) контакта

по таблице NDM3EX-1600

3A17

Два расцепителя минимального напряжения + четыре вспомогательных контакта + два сигнальных (аварийных) контакта

по таблице NDM3EX-1600

3A05

Два расцепителя минимального напряжения + сигнальный (аварийный) контакт

по таблице NDM3EX-1600

3A06

Два расцепителя минимального напряжения + два сигнальных (аварийных) контакта

по таблице NDM3EX-1600

3K04

Два независимых расцепителя + вспомогательный контакт

по таблице NDM3EX-1600

3K06

Два независимых расцепителя + два вспомогательных контакта

по таблице NDM3EX-1600

3K07

Два независимых расцепителя + три вспомогательных контакта

по таблице NDM3EX-1600

3K08

Два независимых расцепителя + четыре вспомогательных контакта

по таблице NDM3EX-1600

3K12

Два независимых расцепителя + вспомогательный контакт + сигнальный (аварийный) контакт

по таблице NDM3EX-1600

3K09

Два независимых расцепителя + два вспомогательных контакта + сигнальный (аварийный) контакт

по таблице NDM3EX-1600

3K10

Два независимых расцепителя + три вспомогательных контакта + сигнальный (аварийный) контакт

по таблице NDM3EX-1600

3K11

Два независимых расцепителя + четыре вспомогательных контакта + сигнальный (аварийный) контакт

по таблице NDM3EX-1600

3K13

Два независимых расцепителя + вспомогательный контакт + два сигнальных (аварийных) контакта

по таблице NDM3EX-1600

3K14

Два независимых расцепителя + два вспомогательных контакта + два сигнальных (аварийных) контакта

по таблице NDM3EX-1600

3K15

Два независимых расцепителя + три вспомогательных контакта + два сигнальных (аварийных) контакта

по таблице NDM3EX-1600

3K16

Два независимых расцепителя + четыре вспомогательных контакта + два сигнальных (аварийных) контакта

по таблице NDM3EX-1600

3K02

Два независимых расцепителя + сигнальный (аварийный) контакт

по таблице NDM3EX-1600

3K05

Два независимых расцепителя + два сигнальных (аварийных) контакта

по таблице NDM3EX-1600

Пример обозначения: NDM3E-250M/G/3 300 250

Примечание 1: NDM3EX-1600 выпускается только в базовом исполнении и с защитой от замыкания на землю.

Примечание 2: для NDM3EX-1600 в позиции тока указывается номинальный ток In, для остальных изделий — ток уставки Ir (в каталоге ошибочно «позиция 13»).

Примечание 3: NDM3EX-1600 — только переднее присоединение, соединительные шины (P), заднее горизонтальное (HZ1) и заднее вертикально-горизонтальное (CZ1) присоединение.

Примечание 4: исполнение для защиты двигателя у типоразмера NDM3EX-1600 возможно для номинальных токов 1000 и 800 А.

Примечание 5: NDM3EX-1600: болты присоединения по умолчанию — 35 мм для 800/1000 А и 40 мм для 1250/1600 А; другие длины — по таблице выбора болтов (каталог стр. 3-36).

Примечание 6: типоразмер 800 в исполнениях Z3H/Z3Q в стандартной комплектации поставляется с клеммными крышками и радиатором.

Код в прайсе Lazzen 01.2026 записывается так: NDM3E-250M/G/3 300 250 (типоразмер, уровень, /функция/, полюса, код аксессуаров 300, для 4P — 4C/4D, ток).

Места установки: слева или справа от рукоятки; у NDM3E-125~800 ячейка общая для 3P и 4P. У NDM3EX-1600 сигнальные контакты — слева, вспомогательные контакты и расцепители — справа (отдельная таблица кодов, в каталоге — «Таблица 4»).

Примечание 1: первая цифра «3» кода — интеллектуальный контроллер с трёхступенчатой защитой; две последние цифры — код внутренних аксессуаров.

Примечание 2: аксессуары для исполнений «с функцией связи» и «с защитой от замыкания на землю и функцией связи» — по запросу.

Примечание 3: в коде «32**I» символы «2» и «I» означают сигнализацию перегрузки без отключения с выходом сигнала; «**» — код внутренних аксессуаров.

Коды 310, 321, 330, 341, 361, 371, 308, 318, 338 есть в обеих таблицах, но размещение у NDM3EX-1600 другое — строки с applicable только по 1600. У кодов 333 и 334 (NDM3EX-1600) на значке исходника не изображён независимый расцепитель; состав взят по наименованию.

По прайсу Lazzen 01.2026 поставляются только исполнения с кодом 300 (без внутренних аксессуаров).

Аксессуары и дополнительные элементы:

Вспомогательный контакт (одинарный и двойной)

Сигнализирует положение главных контактов: в положении «отключено» или «свободное расцепление» замкнута цепь F11–F12 (у двойного дополнительно F21–F22), при включении контакты переключаются. Условный тепловой ток Ith 3 А; рабочий ток при AC 400 В — 0,3 А (типоразмеры 125, 250) и 0,4 А (400, 630, 800), при DC 220 В — 0,15 А. Минимальная нагрузка 5 В / 160 мА. Категории AC-15 и DC-13, 6050 циклов, 360 циклов/ч.

Применимость: NDM3E(X)-125, 250, 400, 630, 800; NDM3EX-1600 (по прайсу)

Место установки: по каталогу — слева (надпись на корпусе «左侧安装»); в прайсе есть исполнения слева и справа

Напряжения / исполнения: AC 400 В, DC 220 В

Включающая и отключающая способность в нормальных условиях

Категория	Включение I/Ie	U/Ue	cos φ	Отключение I/Ie	U/Ue	cos φ	Циклов	Циклов/ч	Время протекания тока
AC-15	10	1	0.3	1	1	0.3	6050	360	≥ 0,05 с
DC-13	1	1	6Pe	1	1	6Pe	6050	360	≥ T0,95 мс

Сигнальный (аварийный) контакт

Срабатывает только при свободном расцеплении (аварийном отключении) выключателя: B11–B14 замыкается, B11–B12 размыкается; после взвода возвращается в исходное положение. При обычном включении/отключении не переключается. Ue 220 В, Ith 3 А; рабочий ток 0,3 А при AC 400 В и 0,15 А при DC 220 В для всех типоразмеров.

Применимость: NDM3E(X)-125, 250, 400, 630, 800; NDM3EX-1600 (по прайсу)

Место установки: по каталогу — слева («左侧安装»); в прайсе слева и справа

Напряжения / исполнения: AC 400 В, DC 220 В

Вспомогательно-сигнальный (аварийный) контакт

Один аксессуар, объединяющий функции вспомогательного и сигнального контактов (单辅助报警触头 / 辅报触头). Показан в перечне аксессуаров и в опросном листе; отдельных технических данных в каталоге нет.

Применимость: NDM3E-125…800 (по прайсу); у 630/800 нет комбинации «расцепитель минимального напряжения + вспомогательно-сигнальный контакт»

Место установки: слева или справа (в прайсе оба исполнения)

Расцепитель минимального напряжения

Навесной модуль; питание подаётся по номерам клемм модуля (Q2, Q3), при постоянном токе полярность не важна. При напряжении 70…35 % Ue отключает выключатель, ниже 35 % Ue — не допускает включения, при 85…110 % Ue обеспечивает включение. На расцепитель нужно подать питание до взвода и включения выключателя, иначе выключатель будет повреждён.

Применимость: NDM3E-125…800, NDM3EX-1600; у 125/250 нет комбинаций с независимым расцепителем и сигнальным контактом, у 630/800 — с сигнальным и вспомогательно-сигнальным

Место установки: по прайсу: NDM3E-125…800 — слева, NDM3EX-1600 — справа; на чертежах габаритов модуль показан слева

Напряжения / исполнения: AC 50/60 Гц 220/230 В, AC 380/400 В; NDM3EX-1600: AC/DC 110 В, AC/DC 230 В, AC 400 В

Электрические характеристики

Модель	Мгновенный ток AC 230 В, А	AC 380 В, А	Мощность втягивания AC 230 В, Вт	AC 380 В, Вт	Мощность удержания AC 230 В, Вт	AC 380 В, Вт
NDM3E-125	0.006	0.01	/	/	0.3	0.3
NDM3E-250	0.006	0.01	/	/	0.3	0.3
NDM3E-400	0.8	0.5	190	223	0.8	0.9
NDM3E-630	0.8	0.5	190	223	0.8	0.9
NDM3E-800	0.8	0.5	190	223	0.8	0.9
NDM3EX-1600 (AC/DC 110 / AC/DC 230 / AC 400)	—	—	мгновенная 230 / 500 / 270		удержание 7 / 8 / 10

Независимый расцепитель

Надёжно отключает выключатель при напряжении управления 70…110 % номинального. Питание на клеммы A1, A2. Для управления от DC 24 В расцепителем AC 220/380 В допускается схема с промежуточным реле KA DC 24 В (контакты 1 А).

Применимость: NDM3E-125…800, NDM3EX-1600

Место установки: по прайсу: NDM3E-125/250 — слева; NDM3E-400…800 — слева и справа; NDM3EX-1600 — справа

Напряжения / исполнения: AC 220/230 В, AC 380/400 В, DC 24 В, DC 220 В; NDM3EX-1600: DC 24 В, AC/DC 110 В, AC/DC 230 В

Электрические характеристики

Модель	Мгновенный ток DC 24 / AC 230 / DC 220 / AC 400 В, А	Мощность DC 24 / AC 230 / DC 220 / AC 400 В, Вт
NDM3E-125	6.8 / 0.9 / 0.34 / 0.29	163.2 / 207 / 74.8 / 116
NDM3E-250	6.8 / 0.7 / 0.7 / 0.32	163.2 / 154 / 154 / 128
NDM3E-400	6.8 / 0.76 / 0.48 / 0.28	164.5 / 176.3 / 105 / 112
NDM3E-630	6.8 / 0.76 / 0.48 / 0.28	164.5 / 176.3 / 105 / 112
NDM3E-800	6.8 / 0.76 / 0.48 / 0.28	164.5 / 176.3 / 105 / 112
NDM3EX-1600 (DC 24 / AC/DC 110 / AC/DC 230)	—	удержание 3.5 / 3.5 / 3.5; мгновенная 240 / 230 / 300

Клеммная крышка

Устанавливается с обеих сторон выключателя и обеспечивает «нулевой выброс дуги»; высота и ширина совпадают с изделием. Увеличение длины: 12 мм (125), 13 мм (250), 19 мм (400–800), 14 мм (NDM3EX-1600 3P).

Применимость: NDM3E-125…800, NDM3EX-1600 (3P)

Место установки: вводные и выводные выводы

Коммуникационный адаптер DF-MB/C3

Входит в комплект выключателей с расцепителем исполнения «связь» или «сигнализация перегрузки без отключения». RS485, 2-проводный Modbus RTU, адреса 1…99 (два поворотных переключателя ×10 и ×1), скорости 2400/4800/9600/19200 бит/с с блокировкой или разрешением дистанционного управления, CRC, до 32 модулей на шине. Питание 24 В DC (19,2…28,8 В), 0,96 Вт; три дискретных выхода DO1–DO3 (по умолчанию сигнальные); порт USB. Размеры 90 × 71,7 × 22,5 мм (109,5 мм с клеммами), 0,075 кг, IP20, −25…+70 °C. Питание — только от изолированного источника, соответствующего требованиям ЭМС.

Применимость: NDM3E с функцией связи (T, GT) и сигнализацией перегрузки без отключения

Место установки: навесной модуль сбоку корпуса (на DIN-рейку)

Напряжения / исполнения: DC 24 В

Механическая блокировка

Взаимная механическая блокировка двух выключателей (A и B), установленных рядом: включение одного возможно только при отключённом другом.

Применимость: NDM3E-125, 250, 400, 630, 800

Место установки: на лицевой панели двух выключателей

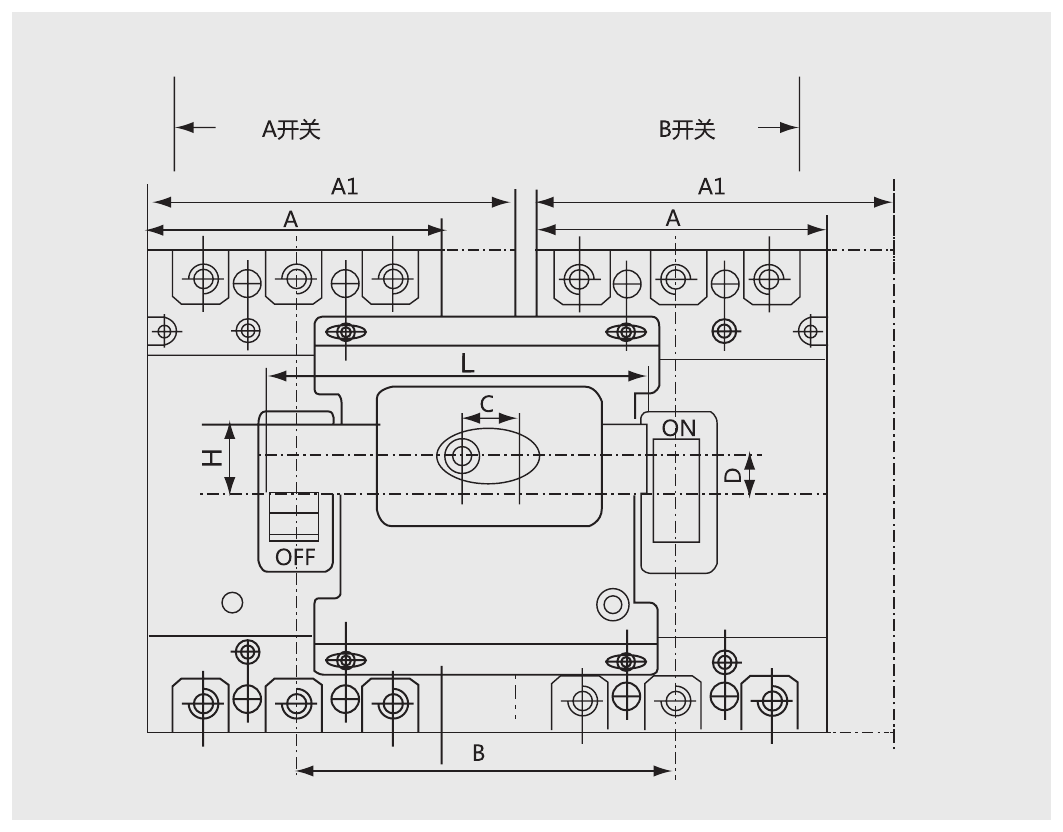

Размеры, мм

Размер	NDM3E-125	NDM3E-250	NDM3E-400	NDM3E-630/800
A	92	107	150	210
B	120	132	180	243
C	45	44	57	58
D	14	16.5	10	20
L	136	142.5	190	240
H	22	22	30	20
A1 (4P)	122	142	198	280
B (4P)	152	173	230	310
C (4P)	45	44	57	58
D (4P)	14	16.5	10	20
L (4P)	166	235	240	320
H (4P)	22	22	30	30

Моторный привод

Дистанционное включение и отключение выключателя; возможно автоматическое и ручное управление, высокая механическая износостойкость. После аварийного отключения привод сначала взводит выключатель, затем включает. Износостойкость: 20000 циклов (125, 250), 15000 (400), 10000 (630, 800).

Применимость: NDM3E-125…800, NDM3EX-1600

Место установки: на лицевой панели (над рукояткой)

Напряжения / исполнения: AC 50 Гц 110 В, 220/230/240 В, 380/400/415 В; DC 24 В, 110 В, 220/230/240 В, 380/400/415 В; NDM3EX-1600: DC 24 В (M02), AC/DC 110 В (M11), AC 230/DC 220 В (M22), AC 400 В (M40)

Мощность двигателя (Вт), износостойкость и размеры

Выключатель	AC/DC 220 В	AC/DC 110 В	AC 380 В	DC 24 В	Циклов	H, мм	A, мм	B, мм
NDM3E-125	180	180	350	80	20000	94	30	129
NDM3E-250	180	180	350	80	20000	88	35	133.5
NDM3E-400	350	250	600	160	15000	149	44	194
NDM3E-630	350	250	600	160	10000	151	70	243
NDM3E-800	350	250	600	160	10000	151	70	243
NDM3EX-1600 (коды M02 / M11 / M22 / M40)	400 (AC 230/DC 220)	400	400 (AC 400)	240	—	135	70	245

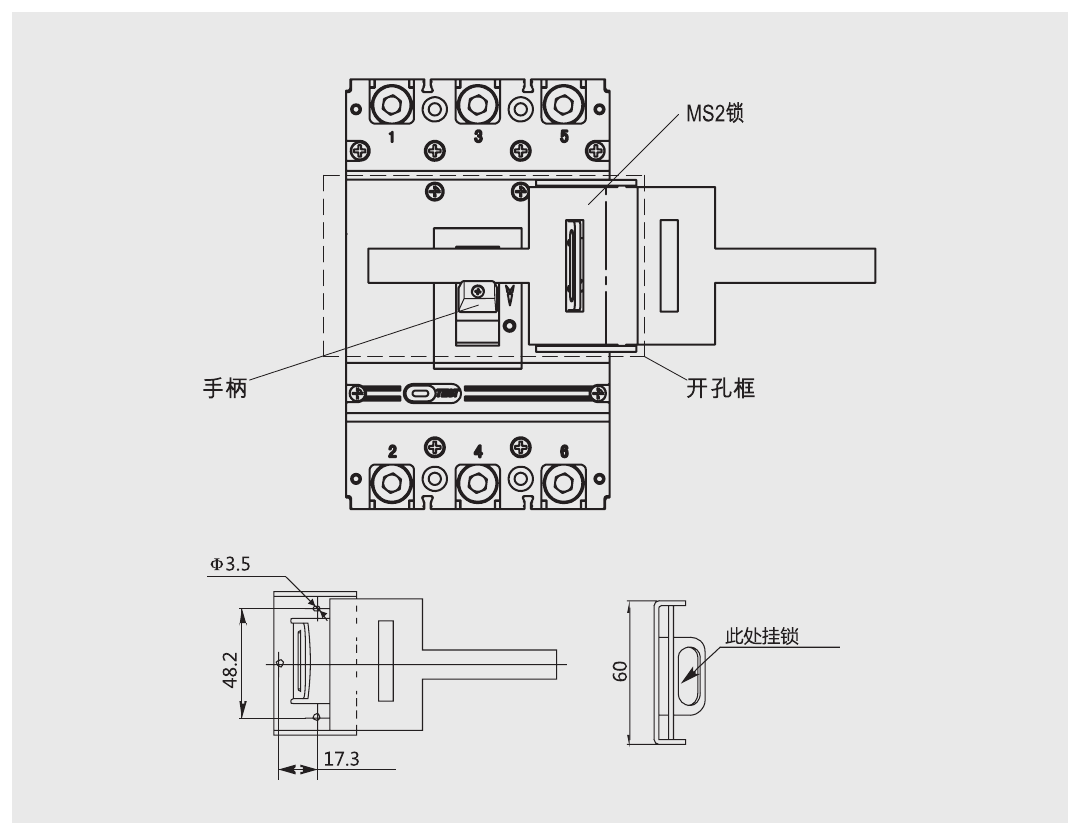

Блокирующее устройство MS2

Раздельное устройство блокировки рукоятки навесным замком; ставится слева или справа на крышке выключателя (по умолчанию справа). Предотвращает ошибочное включение и отключение. При установке MS2 на этой же стороне нельзя ставить другие внутренние и внешние аксессуары.

Применимость: серия NDM3E (по прайсу NDM3E-125…800 и NDM3EX-1600)

Место установки: по умолчанию справа, возможно слева

Ручной поворотный привод (поворотная рукоятка) CS M3E

Управление выключателем в шкафу рукояткой на двери. Обозначение CS □ M3E-□ □: 1 — центральная установка, 2 — смещённая; типоразмер 125…1600; рукоятка F — квадратная, A — круглая (в примечаниях также «B» — круглая). Во включённом положении дверь не открывается; при неисправности — аварийная разблокировка на рукоятке. Вырез в двери одинаков для всех типоразмеров. Длина вала D по умолчанию 150 мм, под заказ 200/300/350/650 мм; расстояние до двери не менее 50 мм. Длина рукоятки: 65 мм (Inm ≤ 250), 91,5 (B) / 95 (F) мм (Inm ≥ 400).

Применимость: NDM3E-125…800, NDM3EX-1600

Место установки: на лицевой панели

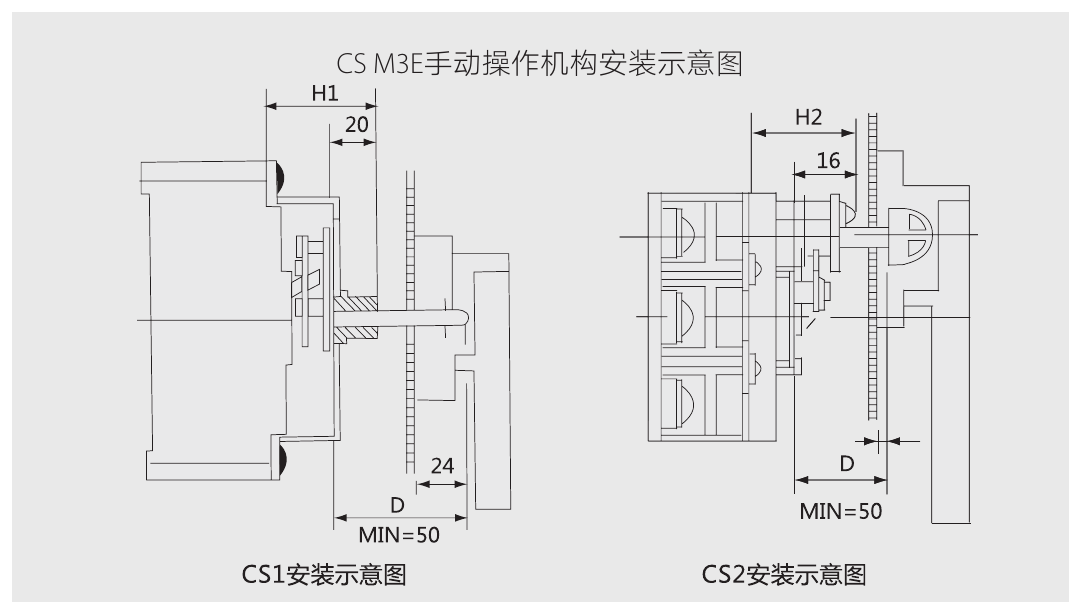

Установочные размеры H1/H2, мм

Размер	NDM3E-125	NDM3E-250	NDM3E-400	NDM3E-630/800	NDM3EX-1600
H1	49	52	85	84	/
H2	46	48	61	66	/

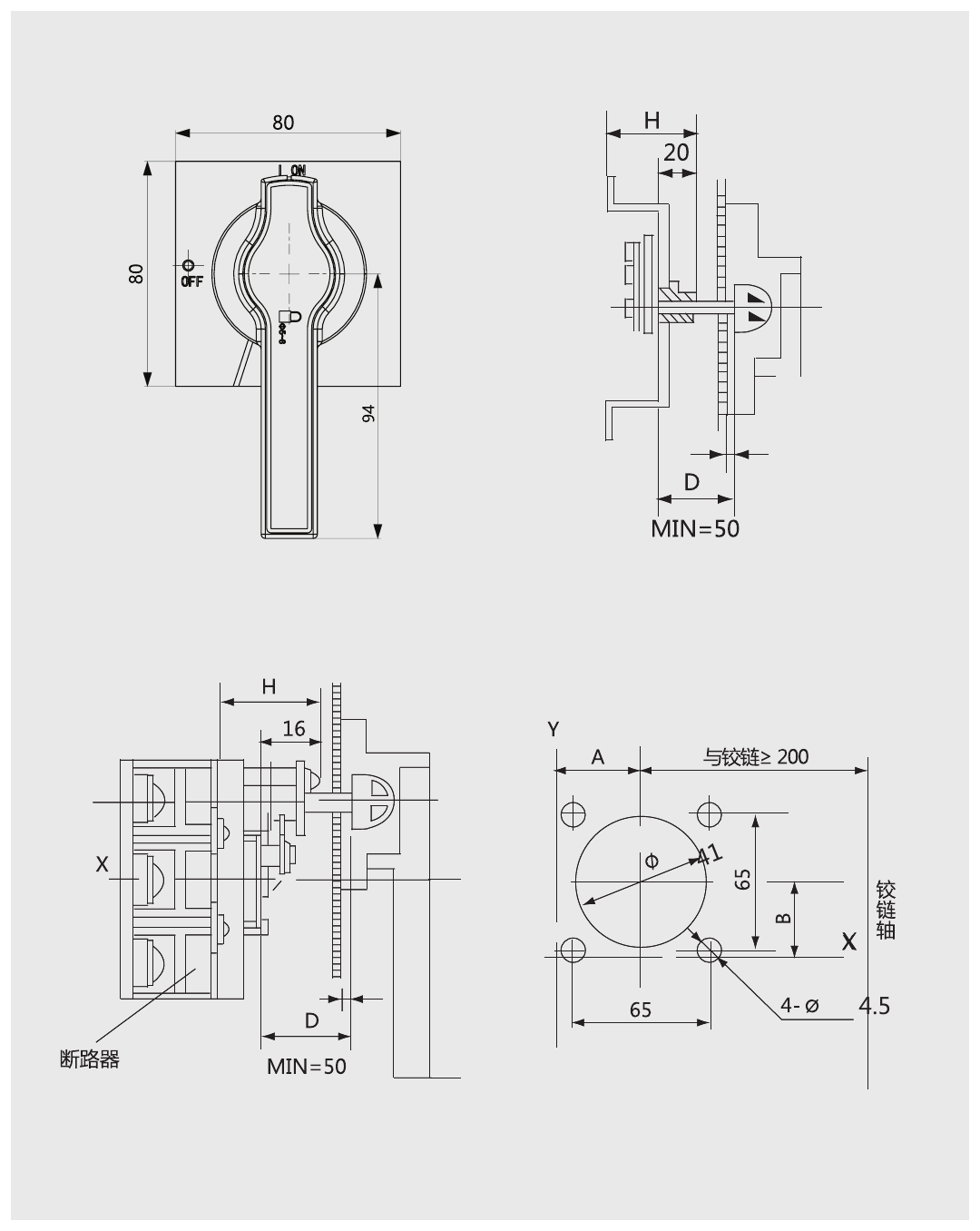

Рукоятка IP65

Дверная рукоятка со степенью защиты IP65 (накладка 80 × 80 мм). Вырез: 4 отверстия Φ4,5 на квадрате 65 × 65 мм и центральное Φ41; для типоразмеров от 400 — расстояние до петли двери не менее 200 мм. Расстояние до двери не менее 50 мм.

Применимость: исполнения до 250 и от 400

Место установки: на двери шкафа

Соединительные шины и межфазные перегородки

Соединительные шины (联接母排, опция) нужны при присоединении медными шинами: шину нельзя подключать к корпусу выключателя напрямую. Межфазные перегородки увеличивают изоляционные расстояния между выводами; перед подачей напряжения проверьте установку клеммных крышек или перегородок.

Применимость: NDM3E-125…800, NDM3EX-1600

Место установки: выводы

Заднее присоединение Z1

Выводы заднего присоединения (板后接线柱) для монтажа через панель; разметка панели приведена в разделе габаритов. Для NDM3EX-1600 — заднее горизонтальное и вертикальное присоединение.

Применимость: NDM3E-125…800, NDM3EX-1600

Выдвижное исполнение

Комплект выдвижного исполнения с передним или задним (горизонтальным) присоединением: для NDM3E-400 и для NDM3E-630/800 (база CH2-800/M).

Применимость: NDM3E-400, 630, 800

Втычное исполнение Z3H / Z3Q

Основания втычного исполнения: Z3H — заднее присоединение (варианты: через панель, через большой вырез, на рейках), Z3Q — переднее присоединение. Модели Z3H-100 (NDM3E-125), Z3H-250 (NDM3E-250), Z3H-400 (NDM3E-400), Z3H-800 (NDM3E-630/800), Z3Q-400, Z3Q-630/800. Основания типоразмера 800 комплектуются клеммной крышкой и радиатором.

Применимость: по таблицам каталога Z3H — 125…800, Z3Q — 400…800; по опросному листу Z3H/Z3Q — только 630/800

Коды встроенных аксессуаров и места их установки (слева/справа от рукоятки) — вкладка «Код заказа», Таблица 2. Аксессуары как товары — в разделе Аксессуары NDM3.

NDM3E — IoT-исполнение, брошюра (Cn) Китайский.

NDM3E — руководство по эксплуатации V2.0 (Cn/En) Версия: V2.0. Английский.

NDM3E-125 Английский.

NDM3E-250 Английский.

NDM3E-250/400/630 IoT — руководство по эксплуатации 2021 (Cn) Версия: 21.12.2021. Китайский.

NDM3E-400 Английский.

NDM3E-630 Английский.

NDM3E-800 Английский.

NDM3EX-1600 Английский.

Автоматические выключатели в литом корпусе серии NDM3 — каталог Lazzen 2026 (Cn) Версия: 2026. Китайский.

Протокол коммуникационный Modbus-RTU для автоматических выключателей в литом корпусе для серий NDM2E/NDM3E/NDM5E/NDMPGE Версия: 1. Английский.

NDM3 — каталог 2026, глава NDM3 (перевод, Ru) Версия: 19.10.2026. Русский.

NDM3 Series Moulded Case Circuit Breakers — каталог, ред. 2016 (En) Версия: 2016. Английский.

NDM3A — каталог 2026 (перевод, Ru) Версия: 19.10.2026. Русский.

NDM3AR — каталог 2023 (перевод, Ru) Версия: 19.10.2026. Русский.

NDM3DE — каталог 2026 и руководство по работе (перевод, Ru) Версия: 19.10.2026. Русский.

NDM3E — каталог 2026 (перевод, Ru) Версия: 19.10.2026. Русский.

NDM3EU — каталог Nader-Lazzen 2025 (перевод, Ru) Версия: 19.10.2026. Русский.

NDM3G — каталог 2026 (перевод, Ru) Версия: 19.10.2026. Русский.

NDM3L — каталог 2026 (перевод, Ru) Версия: 19.10.2026. Русский.

NDM3Z — каталог 2026 (перевод, Ru) Версия: 19.10.2026. Русский.

NDM3ZB — каталог 2023 (перевод, Ru) Версия: 19.10.2026. Русский.

Автоматические выключатели в литом корпусе серии NDM3 — каталог 2023 (Cn) Версия: 24.04.2023. Китайский.

Отправить запрос

Конфигуратор Автоматические выключатели в литом корпусе NDM3E

Состав оборудования

IoT-исполнение

IoT-исполнение NDM3E

Особенности

Область применения и условия эксплуатации

Основные технические параметры

Обзор типоразмеров

Потери мощности

Коэффициенты снижения номинального тока по температуре и высоте

Условия эксплуатации и установки

Условия эксплуатации

Категория перенапряжения

Условия установки

Положение установки

Интеллектуальный контроллер: функции и защиты

Контроллер: уставки, базовый тип 3P (и NDM3EX-1600)

Контроллер: уставки, базовый тип 4P

Контроллер: уставки, тип G (защита от замыкания на землю)

Контроллер: уставки, тип T (связь)

Контроллер: уставки, тип GT (связь + защита от замыкания на землю)

Контроллер защиты двигателя (тип 2)

Защитные характеристики контроллера

Защита от перегрузки

Селективная защита

Мгновенная защита

Предупредительная сигнализация

Индикация перегрузки

Защита нейтрали

Защита от замыкания на землю

Время-токовые характеристики (ВАХ)

Габаритные и установочные размеры

Схемы подключения

Выдвижное/втычное исполнение

Сечения шин и кабелей

Безопасные расстояния

IoT-исполнение: основные технические параметры

IoT-исполнение: измерения и точность

IoT-исполнение: связь и обслуживание

IoT-исполнение: защиты контроллера

IoT-исполнение: габаритные размеры

Вспомогательный контакт (одинарный и двойной)

Сигнальный (аварийный) контакт

Вспомогательно-сигнальный (аварийный) контакт

Расцепитель минимального напряжения

Независимый расцепитель

Клеммная крышка

Коммуникационный адаптер DF-MB/C3

Механическая блокировка

Моторный привод

Блокирующее устройство MS2

Ручной поворотный привод (поворотная рукоятка) CS M3E

Рукоятка IP65

Соединительные шины и межфазные перегородки

Заднее присоединение Z1

Выдвижное исполнение

Втычное исполнение Z3H / Z3Q

Перечень продукции

Бесплатно поможем выбрать оборудование

Форма запроса

Авторизоваться

Зарегистрироваться

Запрос доступа к документации

Документация

Бесплатно поможем
выбрать оборудование
