Гидравлические автоматические выключатели NDB представляют собой защитное устройства, которое объединяют функции тепловых и электромагнитных расцепителей. Они предназначены для защиты кабельно-проводниковых изделий и электродвигателей, обеспечивая защиту как от перегрузок по току, так и от коротких замыканий.

Преимущества гидравлических автоматических выключателей Nader :

- Надежное отключение токов короткого замыкания благодаря двойному разрыву электроцепи в каждом корпусе.
- Стабильная надежная работа, так как характеристики устройства мало зависят от температуры окружающей среды.
- Единое значение максимальной отключающей способности для всего диапазона номинальных токов, что обусловлено стойкостью к токам короткого замыкания.
- Возможность эксплуатации в сложных условиях, включая объекты с высокой запыленностью и под открытым небом.

Гидравлический автоматический выключатель Nader обеспечивает надежную защиту электросетей и оборудования в условиях, где обычные термомагнитные устройства могут быть недостаточно эффективны.

Описание конструкции и принципа действия

Гидравлические автоматические выключатели Nader применяют гидравлический электромагнитный расцепитель для срабатывания защиты в случае короткого замыкания и перегрузки.

В них предусмотрен механизм последовательного отключения, включающий катушку измерения тока и набор последовательных контактов.

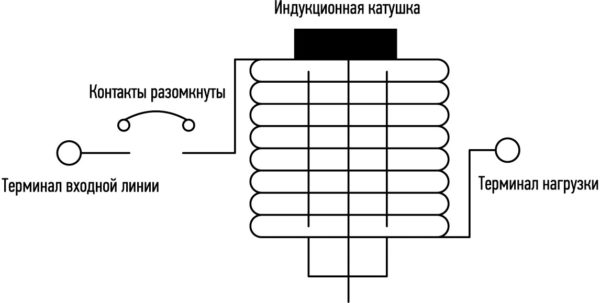

Устройство гидравлического выключателя показано на рис. 1.

Внутри катушки расположена герметичная трубка, изолированная от нее. В этой трубке находятся железный сердечник, пружина и демпфирующая жидкость. Якорь служит для соединения контактов и механизма катушки. При разомкнутых контактах ток через автоматический выключатель не проходит, и катушка не генерирует электромагнитную силу.

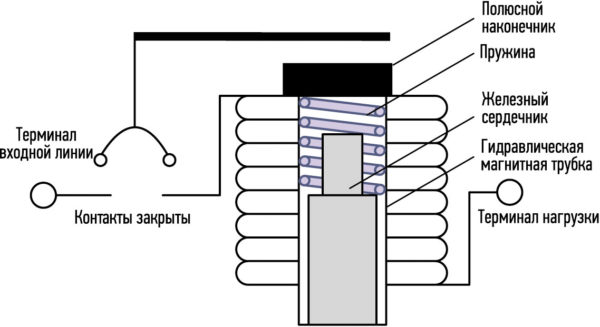

Рис.1 Устройство гидравлического выключателя

Когда контакты замкнуты, через них проходит электрический ток.

В нормальных условиях работы электросети, когда ток не превышает номинальное значение выключателя, магнитный поток катушки недостаточен для притяжения железного сердечника к полюсному наконечнику.

В этом состоянии железный сердечник и якорь остаются неподвижными, а все контакты остаются замкнутыми (рис. 2).

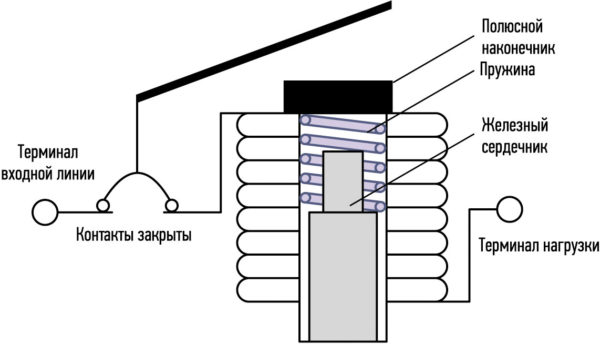

Рис.2 Нормальный режим функционирования электросети. Ток не превышает номинальное значение

Когда происходит перегрузка и ток превышает номинальное значение автоматического выключателя, притяжение катушки усиливается, и железный сердечник начинает двигаться к полюсному наконечнику.

В этот момент сопротивление в гидравлической магнитной трубке уменьшается, а магнитная сила возрастает, притягивая железный сердечник к поверхности полюсного наконечника.

Это приводит к освобождению фиксатора, который размыкает контакты и активирует автоматический выключатель (hbc/3).

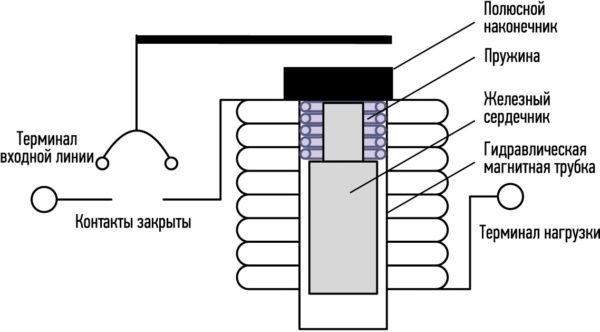

Рис.3 Перегрузка электросети. Ток превышает номинальное значение

При значительной перегрузке или коротком замыкании сила электромагнитной энергии резко увеличивается, и катушка создает мощный магнитный поток.

В результате якорь притягивается к поверхности полюсного наконечника быстрее, чем железный сердечник в гидравлической магнитной трубке успевает переместиться.

Это приводит к мгновенному отключению автоматического выключателя.

В такой ситуации устройство действует как предохранитель с быстрой реакцией на короткое замыкание.

Рис.3 Перегрузка электросети. Ток превышает номинальное значение

Сводная таблица серий

Серия	Номинальный ток In, А	Icu, кА	Полюса	Номинальное напряжение	Характеристика / задержка	Стандарт	Исполнений в прайсе

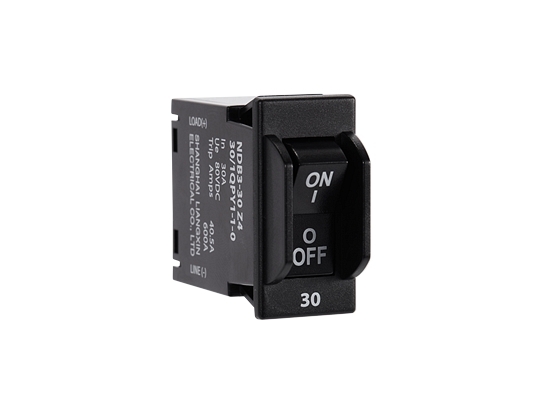

NDB3-30	0,1–30	Icn 1 кА (AC 250 В), 0,6 кА (DC 80 В), 1 кА (DC 65 В)	1P, 2P	AC 250 В 50/60 Гц; DC 80 В; DC 65 В	Z2/J2 (короткая), Z4/J4 (средняя задержка)	IEC 60934, GB/T 17701, UL1077, UL489A	97
NDB3-50	0,5–50	DC80V: 3 кА (In ≤30 А), 1,5 кА (30–50 А) по GB/T 17701; AC240/415V: 4/3 кА (≤30 А), 3/1,5 кА (30–50 А) в зависимости от кода сертификации; UL489 AC120–240V: 5 кА	1P, 2P, 3P (3P только AC)	AC240V, AC415V, AC125/250V, AC120/240V (50/60 Гц); DC80V (по UL1077 также DC65V, DC32V)	Z2, Z4, Z6 (DC: короткая, средняя, длительная задержка); J2, J4, J6 (AC)	GB/T 17701, GB/T 14048.2, IEC 60934, IEC 60947-2; сертификаты CCC, CE, TUV, UL1077, UL489A, UL489	85
NDB3-100	1–100 А (стандарт; в разделе «Применение» — от 0,5 А); до 400 А в параллельном исполнении (DC)	до 10 кА (DC 80 В, UL489, 1–100 А); 7,5 кА (DC 80 В, GB/T 17701 / EN 60934); 5 кА (AC 230/240–400/415 В, DC 125 В); 3 кА (KC)	1P, 2P, 3P; 4P (параллельное исполнение, DC, ≥275 А)	DC 80 В, DC 125 В; AC 230/240 В, AC 250 В, AC 400/415 В (50/60 Гц); по UL также AC 120, 240, 120/240, 125/250, 480Y/277 В	Z2/Z4/Z6 (DC) и J2/J4/J6 (AC) — короткая/средняя/длинная задержка	GB/T 17701, GB/T 14048.2, IEC/EN 60934, IEC/EN 60947-2, UL1077, UL489A, UL489	415
NDB3-125	10–125	6	1P, 2P, 3P, 4P, 1P+N, 3P+N	AC 230/240 В, AC 400/415 В; DC 80/125 В (1P, 2P)	B (3–5 In), C (5–10 In), D (10–14 In)	сертификаты CCC, TUV, CE	—
NDB3Z-125	10–125	—	1P, 2P	DC 80 В	Z2 (короткая), Z4 (средняя), Z6 (длительная задержка)	GB/T 17701; сертификаты CCC, TUV, CE	—

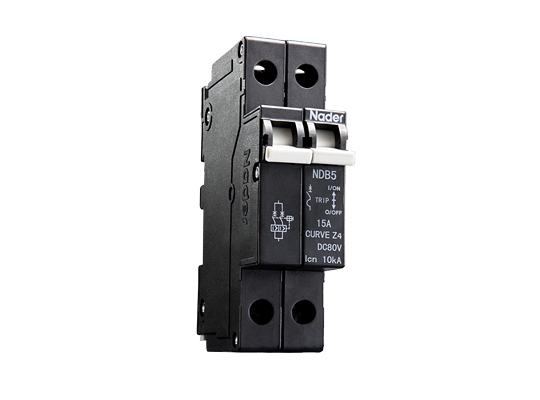

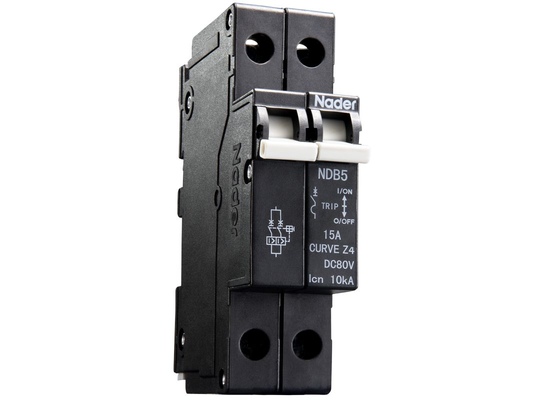

NDB5Z	0,5–63 (1P); 0,5–50 (2P); 20–100 (2 полюса в параллель); 105–150 (3 полюса в параллель)	10 (DC80 В)	1P, 2P, 2PU, 3PU	DC80/125 В (параллельные исполнения — DC80 В)	Z2, Z4, Z6 (короткая, средняя, длительная задержка)	IEC/EN 60934, IEC/EN 60947-2, GB/T 17701, GB/T 14048.2, UL 1077, UL 489A	819
NDB5J	0,5–63 (1P); 0,5–50 (1N, 2P, 3P, 3N)	6 (AC230/400 В; AC277/480 В и AC250 В по UL 1077)	1P, 1P+N, 2P, 3P, 3P+N	AC230/240/250 В, AC400/415 В, AC480/277 В, 50/60 Гц	J2, J4, J6 (короткая, средняя, длительная задержка)	IEC/EN 60934, IEC/EN 60947-2, GB/T 17701, GB/T 14048.2, UL 1077, UL 489A	1647
NDB6A-63H	6, 10, 16, 20, 25, 32, 40, 50, 63	6	1P, 1PN, 2P, 3P, 3PN, 4P	—	мгновенное срабатывание 8In ± 20 %	—	54
NDB6A-125H	80, 100, 125	6	1P, 1PN, 2P, 3P, 3PN, 4P	—	мгновенное срабатывание 8In ± 20 %	—	18

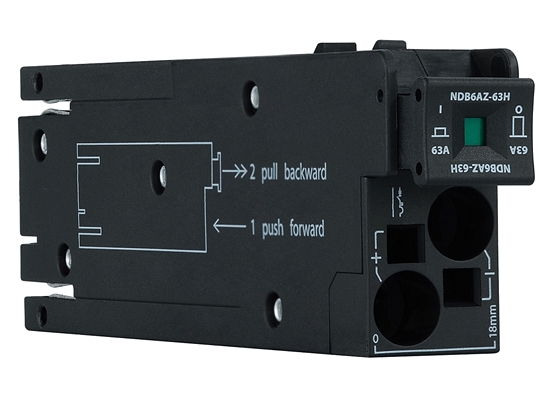

NDB6AZ-63H	6–63 (6, 10, 16, 20, 25, 32, 40, 50, 63)	10	1PN (полюс N сквозной)	DC 80 В (UL 1077: 80/65/60 В DC)	DC, мгновенное срабатывание 11In ±20 %	UL 1077 (таблица параметров); RoHS	18
NDB6AZ-125H	80, 100, 125	10	1PN (полюс N сквозной)	DC 80 В (UL 1077: 80/65/60 В DC)	DC, мгновенное срабатывание 11In ±20 %	UL 1077 (таблица параметров); RoHS	6

Данные по паспортам и каталогам Lazzen (Nader), число исполнений — по прайсу Lazzen 01.2026. Подбор кода заказа — в конфигураторе на странице серии.

Назначение:

Сферы использования гидравлических электромагнитных автоматических выключателей обширны благодаря их устойчивости к температурным изменениям, ударам и вибрациям. Конструкция с гидравлическим замедлителем делает их идеальными для объектов с экстремальными температурными условиями и вибрациями. Такие выключатели находят применение в электросетях объектов, где возможны резкие перепады температуры, например:

- морские суда;
- объекты инфраструктуры морских и речных портов;
- электрифицированный общественный транспорт.

◆ Гидравлический автоматический выключатель NDB3-30 применяется в системах электроснабжения с номинальным током от 0,1-30А и номинальным напряжением 250В (50/60Гц),DC80V и ниже.
◆ Гидравлический автоматический выключатель NDB3-50 применяется в системах с номинальным током 50А и номинальным напряжением AC240V/AC415V(50/60Гц), DC80V и ниже.
◆ Гидравлический автоматический выключатель NDB3-100 применяется в системах с номинальным током 100А и номинальным напряжением AC230/415V(50/60Гц), DC125V и ниже.
◆ Модульный автоматический выключатель NDB3-125 применяется в системах с номинальным током 10А-125А и номинальным напряжением AC230/240V,AC400/415V, (50/60Гц) или DC80V,DC125V и ниже, и защищает от перегрузки и короткого замыкания, также может использоваться для включения и отключения. Его можно использовать для компьютеров и периферийных устройств, промышленных систем автоматического управления, телекоммуникационного оборудования, систем электроснабжения, ИБП, железнодорожных локомотивов, морских электрических систем, авиации и аэрокосмической промышленности, системы управления лифтами и электропитания движущегося оборудования.
◆ Гидравлический автоматический выключатель NDB5 применяется в системах с номинальным током 0,5-63А,несколькими полюсами до 150А параллельно и номинальным напряжением AC230 / 400V,AC250V,AC480 / 277V(50/60 Гц) или DC80V ниже

Продукт может использоваться для защиты от перегрузки и короткого замыкания, для нечастого включения и отключения, для компьютеров и периферийных устройств, систем промышленной автоматизации, телекоммуникационного оборудования, общего энергоснабжения оборудования, ж/д локомотивов, морских электросистем, системы управления рулем высоты в авиации и транспортного энергооборудования

Особенности:

Гидравлические электромагнитные автоматические выключатели обеспечивают надежную защиту от коротких замыканий и перегрузок в электрических устройствах, где требуется высокая надежность.

Они способны выдерживать 100% номинального тока независимо от температуры окружающей среды или разреженности воздуха.

Точка отключения определяется исключительно по току, без влияния температуры воздуха.

Выключатели могут быть немедленно повторно включены после срабатывания, обеспечивая плавный холодный старт оборудования и мгновенное срабатывание для предотвращения перегрузок.

Конструктивное исполнение:

В гидравлических выключателях используется гидравлический электромагнитный механизм расцепления, обеспечивающий отключение как при перегрузке, так и при коротком замыкании, что делает устройство полным электромагнитным выключателем.

Гидравлический выключатель не содержит термоэлемента, поэтому не требует времени на охлаждение и может быть повторно замкнут сразу после устранения тока замыкания.

Эффективность отключения практически не зависит от температуры окружающей среды, а определяется только магнитным потоком, создаваемым током в катушке. Это позволяет гидравлическим магнитным выключателям сохранять производительность даже при высоких температурах.

Вязкость гидравлического масла зависит от температуры. , что оказывает положительное воздействие. При низких температурах вязкость выше, увеличивается время задержки срабатывания, что позволяет обеспечить дополнительное время реагирования при запуске оборудования в холодном состоянии. При высоких температурах вязкость снижается, уменьшается время задержки, и устройство быстро срабатывает для тепловой защиты. Это свойство обратной задержки по времени способствует защите от перегрузок.

Работа расцепителя зависит только от магнитного потока, создаваемого током, протекающим через катушку, и в меньшей степени подвержены влиянию изменений температуры окружающей среды, следовательно, нет необходимости учитывать снижение рабочего тока из-за высокой температуры.

Автоматический выключатель не имеет термоэлемента, охлаждение не требуется, и как только ток короткого замыкания исчезает, его можно снова включить.

Время-токовые характеристики определяются как катушкой, так и гидравлическим магнитом, а рабочие характеристики могут быть изменены путем настройки параметров гидравлического магнита и катушки. Это позволяет легко адаптировать оборудование под конкретные технические требования клиентов, обеспечивая точные настройки и минимальную погрешность в работе. Задаваемые настройки выключателя является точными, а повторяющаяся погрешность функционирования невелика.

Автоматические выключатели Nader обладают рядом характеристик, обеспечивающих их надежность и универсальность в использовании. Расстояние между размыкающими подвижными и неподвижными контактами большое и варьируется в зависимости от серии: (у NDB3-30 -не менее 4,5 мм, у NDB3-50 - не менее 8,5 мм, а у NDB3-100 - не менее 10 мм). Корпус выполнен из материалов с высокими изоляционными свойствами, что позволяет использовать выключатель в качестве качестве разъединителя безопасности.

Поддерживаются различные типы электрического подключения, включая винтовое, зажимное, с наконечником, через разъемную клемму и болтовое, что облегчает выбор подходящего способа подключения для конкретного проекта.

Возможны различные варианты монтажа, такие как винтовой наружный монтаж и встроенная установка, что упрощает интеграцию в оборудование клиента.

Разнообразие способов управления: длинная рукоятка, короткая рукоятка и качающаяся клавиша. Различные способы управления могут быть выбраны в соответствии с особенностями проектных решений для обеспечения безопасной работы оборудования.

Компактные габариты эффективно экономят пространство в шкафу.

Условия эксплуатации и хранения:

Условия эксплуатации предусматривают рабочую температуру от –40 до +85 °C, при этом среднесуточное значение не должно превышать +35 °C. Температура хранения также составляет от –40 до +85 °C. Выключатели предназначены для использования на высоте до 2000 м, с относительной влажностью не более 50% при +40 °C и до 90% при +20 °C.

Nader рекомендует принимать меры для предотвращения образования конденсата.

Выключатели Nader устойчивы к вибрациям в диапазоне частот 8~500~8 Гц с ускорением 3g и выдерживают ударные нагрузки до 30 г.

Степень защиты — IP20. Категория применения — Класс А. Тип крепления — Класс II. Уровень загрязнения — Уровень 2.

Продукция соответствует стандартам GB 17701, GB14048.2, IEC 60934, IEC 60947-2 и отвечает требованиям RoHS по охране окружающей среды.

Сравнение серий NDB3, NDB5 и NDB6

Серия	Род тока	Номинальное напряжение	Номинальный ток In, А	Характеристика / задержка	Отключающая способность	Полюса	Стандарты
NDB3-30	AC, DC	AC 250 В; DC 80 В; DC 65 В	0,1–30	Z2/J2, Z4/J4	0,6–1 кА	1P, 2P	IEC 60934, GB/T 17701, UL1077, UL489A
NDB3-50	AC, DC	DC 80 В; AC 240 В; AC 415 В; AC 125/250 В; AC 120/240 В	0,5–50	Z2/Z4/Z6, J2/J4/J6	до 4 кА; UL489 — 5 кА	1P, 2P, 3P (3P — AC)	GB/T 17701, GB/T 14048.2, IEC 60934, IEC 60947-2
NDB3-100	AC, DC	DC 80/125 В; AC 230/240 В; AC 250 В; AC 400/415 В	1–100; до 400 (параллельно, DC)	Z2/Z4/Z6, J2/J4/J6	DC 80 В: 7,5 кА (UL489 — 10 кА); AC: 5 кА	1P, 2P, 3P; 4P (параллельно, DC)	GB/T 17701, GB/T 14048.2, IEC/EN 60934, IEC/EN 60947-2, UL1077, UL489A, UL489
NDB3-125	AC, DC	AC 230/240 В; AC 400/415 В; DC 80/125 В (1P, 2P)	10–125	B, C, D	6 кА	1P, 2P, 3P, 4P, 1P+N, 3P+N	—
NDB3Z-125	DC	DC 80 В	10–125	Z2/Z4/Z6	не указана	1P, 2P	GB/T 17701
NDB5Z	DC	DC 80/125 В	0,5–63; до 150 (параллельно)	Z2/Z4/Z6	10 кА (DC 80 В)	1P, 2P, 2PU, 3PU	IEC/EN 60934, IEC/EN 60947-2, GB/T 17701, GB/T 14048.2, UL 1077, UL 489A
NDB5J	AC	AC 230/240/250 В; AC 400/415 В; AC 480/277 В	0,5–63	J2/J4/J6	6 кА	1P, 1P+N, 2P, 3P, 3P+N	IEC/EN 60934, IEC/EN 60947-2, GB/T 17701, GB/T 14048.2, UL 1077, UL 489A
NDB6A-63H	AC	AC 230/240 В; AC 400/415 В	6–63	мгновенное 8·In (±20 %)	6 кА	1P, 1P+N, 2P, 3P, 3P+N, 4P	IEC 60947-2
NDB6A-125H	AC	AC 230/240 В; AC 400/415 В	80–125	мгновенное 8·In (±20 %)	6 кА	1P, 1P+N, 2P, 3P, 3P+N, 4P	IEC 60947-2
NDB6AZ-63H	DC	DC 80 В	6–63	мгновенное 11·In (±20 %)	10 кА	1P+N	IEC 60947-2, UL 1077
NDB6AZ-125H	DC	DC 80 В	80–125	мгновенное 11·In (±20 %)	10 кА	1P+N	IEC 60947-2, UL 1077

Z — исполнения для постоянного тока, J — для переменного; цифра — задержка срабатывания при перегрузке: 2 — короткая, 4 — средняя, 6 — длительная. Температура эксплуатации NDB3 и NDB5 — −40…+85 °C, NDB6A и NDB6AZ — −40…+70 °C. «—» — нет данных в документации производителя.

Источник: каталог Lazzen «Гидравлические автоматические выключатели NDB3/NDB5» (перевод 2026), паспорта NDB3, NDB6A, NDB6AZ, каталог Lazzen EN 2025, прайс Lazzen 01.2026.

Аксессуары и дополнительные элементы:

Аксессуар	Описание	Обозначение в коде / артикул
NDB3-30: монтажная накладка NM3	Накладка для встраиваемого монтажа в панель. Позиция 12 кода (аксессуары) у NDB3-30 — только 0, без аксессуаров.	NM3
NDB3-50: вспомогательный контакт	S.P.D.T., AC 250 В, 5 А; устанавливается на крайний левый полюс.	Позиция 12 кода: 1
NDB3-100: вспомогательный контакт	Выводы C/NO/NC, AC 250 В, 5 А; устанавливается слева.	Позиция 12 кода: 1
NDB3-100: панель NM1	Дополнительная монтажная деталь, упаковывается отдельно.	NM1
NDB3Z-125	По паспорту аксессуары не предусмотрены.	—
NDB5Z / NDB5J: вспомогательный аварийный (сигнальный) контакт	Пристыковываемый контакт шириной 6,5 мм.	Позиция 9 кода: 1
NDB5Z / NDB5J: одиночный вспомогательный контакт	Пристыковываемый контакт шириной 6,5 мм.	Позиция 9 кода: 2
NDB6A-63H/125H, NDB6AZ-63H/125H	По паспортам производителя аксессуары не предусмотрены.	—

Для NDB3-125 сведений об аксессуарах в документации производителя нет. Вспомогательный контакт NDB3-50/100 заказывается в составе исполнения выключателя (код 1 в позиции 12). Контакты NDB5 также задаются в коде заказа (позиция 9: 0 — без аксессуара). Источники: паспорта NDB3-30, NDB3-100, NDB3Z-125 и паспорта NDB6A/NDB6AZ, каталог NDB3/NDB5 (Lazzen).
