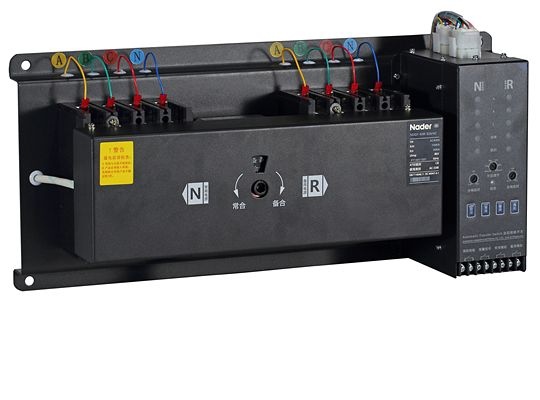

Автоматический ввод резерва NDQ1 (класс CB)
Автоматический ввод резерва NDQ1 (класс CB)

Отправить запрос

Заполните форму ниже и наши менеджеры свяжутся с вами в ближайшее время и ответят на все ваши вопросы
Вы должны принять перед отправкой.
Назначение:

Устройство автоматического ввода резерва NDQ1 разработано для обеспечения автоматического переключения на резервный источник питания при отключении основного. Может функционировать как в автоматическом, так и в ручном режиме.

Применимо к системам распределения электроэнергии с номинальным напряжением AC400V (50 Гц/60 Гц) и широко используется в таких областях, как строительство, промышленный контроль, телекоммуникации и электроэнергетика на протяжении многих лет, и его надежность и стабильность были признаны многими пользователями.

Автоматическое коммутационное оборудование NDQ1 разработано в строгом соответствии с требованиями ведущих национальных стандартов.

Данное устройство подходит для больниц, торговых центров, банков, отелей, пожарных служб и других ответственных учреждений, где отключение питания не допускается.

Конструктивное исполнение:

В качестве исполнительного механизма используется автоматический выключатель в литом корпусе.

Номинальный ток:
Типоразмер 63A: 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A
Типоразмер 100A: 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A
Типоразмер 225A: 100A, 125A, 160A, 180A, 200A, 225A
Типоразмер 400A: 225A, 250A, 315A, 350A, 400A
Типоразмер 630A: 400A, 500A, 630A
Типоразмер 800A: 630A, 700A, 800A


Номинальное рабочее напряжение: 400V AC
Тип контроллера: встроенный/выносной
Тип аварии: мин./макс. напряжение, обрыв фазы
Кол-во полюсов: 3 / 4
RS485



Типоразмер Стандартный автоматический выключатель Опциональная защита Аксессуары
3P 4P
63 NDM2-63L/3300 NDM2-63/4300B

Комплексный расцепитель (по умолчанию)

Без расцепителя

Только расцепитель мгновенного действия

Защита двигателя

Независимый расцепитель
Вспомогательный контакт
Двойной вспомогательный контакт
100 NDM2-125L/3300 NDM2-125/4300B
225 NDM2-250L/3300 NDM2-250/4300B
400 NDM2-400H/3300 NDM2-400/4300B
630 NDM2-630H/3300 NDM2-630/4300B
800 NDM2-800H/3300 NDM2-800/4300B

Примечание: Двойные вспомогательные контакты применимы только к типоразмерам 100А или выше. Если вы хотите заказать какую-либо дополнительную функцию, указанную в таблице, пожалуйста, сообщите нам заранее.

ND
Q
1
-
/
1 2 3 4 5 6 7 8

Расшифровка обозначения:

Параметр Расшифровка
1 Код предприятия ND - бренд "Nader" (низковольтное оборудование)
2 Код продукта Q - Автоматический ввод резерва
3 Номер конструкции
4 Типоразмер Типоразмер: 63, 100, 225, 400, 630, 800
5 Метод управления Метод управления::
R: автоматический ввод резерва и автоматическое восстановление основного ввода
S: автоматический ввод резерва и ручное восстановление основного ввода
F: резервный генераторный ввод
6 Номинальный рабочий ток Номинальный ток: Типоразмер 63A: 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A
Типоразмер 100A: 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A
Типоразмер 225A: 100A, 125A, 160A, 180A, 200A, 225A
Типоразмер 400A: 225A, 250A, 315A, 350A, 400A
Типоразмер 630A: 400A, 500A, 630A
Типоразмер 800A: 630A, 700A, 800A
7 Количество полюсов Количество полюсов: 3 - 3P, 4 - 4P
8 Конструкция Конструкция:
Z: встроенный контроллер
F: съемный контроллер

По умолчанию длина провода разъемного контроллера составляет 1,8 м.

Если у вас имеются особые требования, пожалуйста, сообщите нам об этом заранее.

Аксессуары и дополнительные элементы:

Независимый расцепитель
Вспомогательный контакт
Двойной вспомогательный контакт

Примечание: Двойные вспомогательные контакты применимы только к типоразмерам 100А или выше. Если вы хотите заказать какую-либо дополнительную функцию, указанную в таблице, пожалуйста, сообщите нам заранее.

Каталоги

NDQ1, NDQ2, NDQ2A series Automatic Transfer Switching Equipment (En)

Автоматическим системам переключения питания (АТС) серий NDQ1, NDQ2 и NDQ2A. Язык: английский
Версия: 2020 Edition (устарела, смотрите Datasheets! добавлен типоразмер 800)
NDQ1-100 Product Specification (En) Техническая информация. Версия: 28.11.2018.
NDQ1-225 Product Specification (En) Техническая информация. Версия: 21.01.2021.
NDQ1-400 Product Specification (En) Техническая информация. Версия: 28.11.2018.
NDQ1-630 Product Specification (En) Техническая информация. Версия: 28.11.2018.
NDQ1-800 Product Specification (En) Техническая информация. Версия: 28.11.2018.
