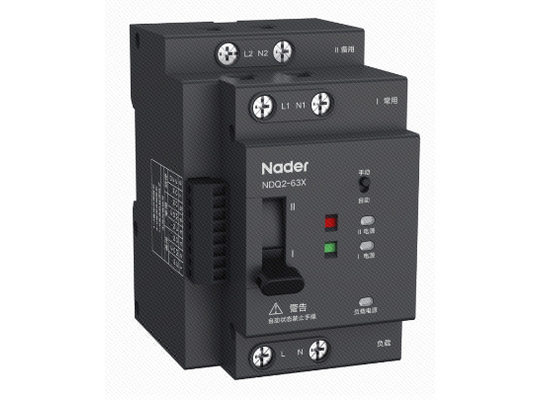

Автоматический ввод резерва NDQ2-63X
Автоматический ввод резерва NDQ2-63X

Отправить запрос

Заполните форму ниже и наши менеджеры свяжутся с вами в ближайшее время и ответят на все ваши вопросы
Вы должны принять перед отправкой.

Компактный автоматический выключатель резерва NDQ2-63X с номинальным током от 10 до 63 А подходит для работы в сетях переменного тока напряжением 110/220/230/240 В с номинальной частотой 50/60 Гц.

Назначение:

Автоматический переключающий аппарат NDQ2-63X предназначен для использования в установках переменного тока AC110/AC220/230/240V, номинальной частотой 50/60 Гц. Соответствует стандартам GB14048.1, GB/T14048.11, а также "Нормам противопожарной безопасности для высотных гражданских зданий", "Нормам проектирования противопожарной защиты зданий", "Руководству по проектированию аварийного освещения", "Нормам электротехнического проектирования гражданских зданий" и др.

Данное изделие в основном применяется для нагрузок первой категории согласно государственным нормам, широко используется в пожарной безопасности, почтовой связи, больницах, отелях, городском рельсовом транспорте, высотных зданиях, промышленных поточных линиях, телевизионных станциях и других важных объектах, требующих непрерывного электропитания. Основной и резервный источники могут быть сетевым питанием, самозапускающимися генераторными установками, аккумуляторными батареями и т.д.

Особенности:

Он соответствует стандартам GB14048.1 и GB/T14048.11, а также «Нормам противопожарной защиты высотных гражданских зданий», «Нормам проектирования противопожарной защиты зданий», «Руководству по проектированию аварийного освещения» и «Нормам электротехнического проектирования гражданских зданий».


Основные электрические параметры NDQ2-63X
Модель продукта NDQ2-63X
Номинальный ток In (А) 63
Сертификаты CCC, CE, CB, TUV
Число полюсов 2P
Номинальное рабочее напряжение Ue (В) AC110V (требуется специальный заказ), AC220/230/240V
Номинальная рабочая частота (Гц) 50 (60Гц требуется специальный заказ)
Номинальное напряжение изоляции Ui (В) 690
Номинальное импульсное выдерживаемое напряжение Uimp (кВ) 8
Потребляемая мощность (Вт) ≤2.5
Номинальный предельный ток короткого замыкания Iq (с предохранителем) 50кА
Категория аппарата PC级 (Категория PC)
Способ привода Электромагнитный привод
Категория применения AC-31B
Время переключения контактов (мс) ≤20
Общее время переключения (мс) ≤100
Электрический срок службы (циклов) 1500
Механический срок службы (циклов) 6000
Тип контроллера Встроенный
Классификация контроллера Автоматический ввод резерва (АВР) с самовозвратом
Способ установки Монтажная рейка TH35 (толщина 1мм)

h5>4 Условия эксплуатации

4.1 Температура окружающей среды: -25℃ ~ +70℃
Влажность: <95% (относительная влажность при +40℃)

4.2 Степень защиты: IP20

4.3 Степень загрязнения: III

4.4 Внутреннее сопротивление изделия: <5мОм

4.5 Соответствие экологическим нормам: RoHS2.0

4.6 Высота над уровнем моря: 2000м

Таблица 3 Коэффициенты снижения нагрузки
Высота над уровнем моря (м) 2000 3000 4000 5000
Поправочный коэффициент рабочего тока 1.0 * In 0.9 * In 0.8 * In 0.75 * In

4.7 Функции контроллера

Таблица 4
Схема управления Неизолированный источник питания + Микроконтроллер + Драйвер катушки на MOSFET
Способ индикации Светодиодная индикация состояния питания
Индикация положения переключателя
Значение пониженного напряжения 165В ±5В (для 110В: 82В ±5В)
Автоматический ввод резерва с самовозвратом
Порт для генератора
Способ установки контроллера На рейку

4.8 Описание панели контроллера

  • 3 светодиодных индикатора
  • Контроль напряжения основного питания, пониженного напряжения, переключения при обрыве фазы
  • Однопозиционный переключатель РУЧНОЙ/АВТОМАТИЧЕСКИЙ
Состояние панели Постоянное свечение Не горит
Индикатор питания цепи I Норма Нет питания, пониженное напряжение
Индикатор питания цепи II Норма Нет питания, пониженное напряжение
Индикатор выходного питания На выходе есть напряжение На выходе нет напряжения
ND
Q
2
-
63
X
2
1 2 3 4 5 6 7

Расшифровка обозначения:

Параметр Расшифровка
1 Код предприятия
2 Код продукта
3 Номер конструкции
4 Типоразмер Типоразмер 63А
5 Признак малогабаритности
6 Номинальный ток Номинальный ток: 10,16,20,25,32,40,50,63
7 Количество полюсов 2-х полюсное исполнение
Аксессуары и дополнительные элементы:
