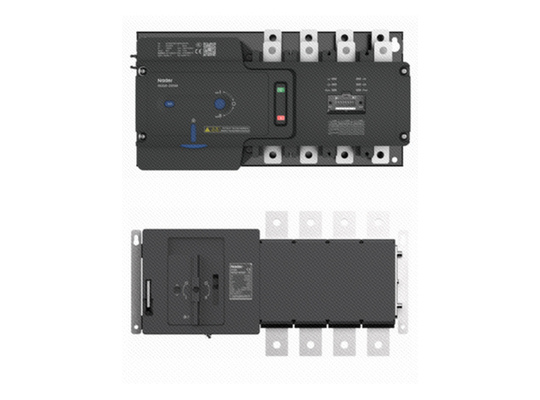

NDQ6-M (новинка 2025 г.)

Отправить запрос

Заполните форму ниже и наши менеджеры свяжутся с вами в ближайшее время и ответят на все ваши вопросы

Серия специализированных автоматических переключателей резерва NDQ6-125M/250M/400M/800M, предназначенных для ПК, подходит для работы при напряжении переменного тока до 230/400 В и номинальной частоте 50 Гц.

Назначение:

Эти изделия в первую очередь предназначены для нагрузок класса I, определенных национальными нормативами, и широко используются в критически важных системах, требующих бесперебойного питания, таких как противопожарная защита, почтовые и телекоммуникационные службы, больницы, гостиницы, городской железнодорожный транспорт, высотные здания, промышленные сборочные линии и телевизионные станции. В качестве основных и резервных источников питания могут использоваться электросеть, генераторы с автоматическим запуском или аккумуляторные батареи.

Особенности:

Они соответствуют стандартам GB14048.1 и GB/T14048.11, а также «Нормам и правилам противопожарной защиты высотных гражданских зданий», «Нормам и правилам проектирования противопожарной защиты зданий», «Руководству по проектированию аварийного освещения» и «Нормам и правилам электротехнического проектирования гражданских зданий».

Технические параметры NDQ6-M

Таблица 2: Основные электрические параметры NDQ6-125M

Модель продукта	NDQ6-125M	NDQ6-250M	NDQ6-400M	NDQ6-800M
Номинальный ток Ie (A)	32, 40, 50, 63, 80, 100, 125	100, 125, 160, 200, 225, 250	250, 315, 350, 400	400, 500, 630, 700, 800
Сертификация	CCC, CE, CB, TUV
Количество полюсов	2P, 3P, 4P	3P, 4P	3P, 4P	3P, 4P
Номинальное рабочее напряжение Ue (В)	AC230 (2P) AC400 (3P/4P)	AC400	AC400	AC400
Номинальная рабочая частота (Гц)	50	50	50	50/60
Номинальное напряжение изоляции Ui (В)	1000
Номинальное импульсное выдерживаемое напряжение Uimp (кВ)	8			12
Номинальный ограниченный ток короткого замыкания Iq (кА) (с предохранителем)	120
Номинальная включающая способность при коротком замыкании Icm (кА)	17			32
Номинальный кратковременно выдерживаемый ток Icw (кА)	10 / 0.1с			16 / 0.1с
Уровень аппарата	PC уровень
Категория использования	AC-33iA/AC-33B			AC-33B/AC-33iA(400,500)
Время переключения контактов	≤0.8с	≤1.5с	≤0.8с	≤0.8с
Время переключения (с)	≤1.5с	≤2.5с	≤1.4с	≤1.5с
Электрический срок службы (циклов)	6000			5000
Механический срок службы (циклов)	10000
Тип контроллера	Интегрированный			Раздельный
Классификация контроллера	Автоматическое включение и восстановление, автоматическое включение без восстановления (взаимное резервирование), автоматическое включение с ручным восстановлением
Интерфейс расширения	Связь B, противопожарный модуль, модуль дистанционного переключения, модуль генератора
Функция блокировки в отключенном положении	Имеет функцию блокировки в отключенном положении

Условия эксплуатации

Температура окружающей среды: -25℃ ~ +70℃, влажность

Высота над уровнем моря: 2000 м

Таблица 3: Коэффициенты снижения нагрузки

Высота над уровнем моря (м)	2000	3000	4000	5000
Коэффициент коррекции рабочего тока	1ln	0.9ln	0.8ln	0.75ln

Функции контроллера типа B

Таблица 4

Тип контроллера	B тип
Схема	MCU
Способ отображения	LED
Индикация состояния выключателя	√
Тестовая кнопка	√
Установка задержки	0~30с (регулируемая)
Установка перенапряжения	280±5В
Установка пониженного напряжения	154±5В
Установка режима работы	√
Автоматическое включение и восстановление	√
Автоматическое включение без восстановления	√
Взаимное резервирование	√
Противопожарный модуль X	▽
Модуль запуска/остановки генератора F	▽
Интерфейс связи (RS485)	▽
Противопожарный + дистанционный модуль 1	▽
Противопожарный + дистанционный модуль 2	▽
Модуль запуска/остановки генератора + связи	▽
Способ установки контроллера	Интегрированный

Примечание: "√" означает наличие функции; "▽" означает опциональный модуль; "-" означает отсутствие функции.

Функции контроллера типа D

Таблица 5

Описание функции		Контроллер типа D
Функция защиты	Защита от перенапряжения	√
	Защита от пониженного напряжения	√
	Защита от обрыва фазы	√
	Защита от повышенной частоты	√
	Защита от пониженной частоты	√
	Защита широкополосной связи	▽
	Обнаружение постоянной составляющей (обрыв нуля)	▽
	Защита от постоянного тока	√
	Защита от неправильной последовательности/сдвига фаз	√
	Автовосстановление при синфазности	√
	Сигнализация неправильного подключения	√
	Мониторинг и защита напряжения постоянного резерва (A/B/C)	√
Функция измерения	Измерение напряжения	√
	Измерение частоты	√
	Частотная выборка	√
	Несимметрия	√
	Функция обнаружения угла фазы	√
Протокол связи	Протокол MODBUS-RTU	√
Узел ввода/вывода	Вход противопожарного сигнала	√
	Выход включения постоянного источника	√
	Выход включения резервного источника	√
	Выход запуска генератора	√
	Выход сигнализации неисправности	√
	Порт связи	√
	Вход дистанционного управления переключением	√ (блокировка при коротком замыкании)
	Программируемый выход	√
	Программируемый выход	√
Сигнализация	Постоянный источник (светодиод)	√
	Резервный источник (светодиод)	√
	Включение постоянного источника (светодиод)	√
	Включение резервного источника (светодиод)	√
	Автоматический/ручной (светодиод)	√
	Неисправность (светодиод)	√
	Работа (светодиод)	√
	Катушка (светодиод)	√
	Противопожарный (светодиод)	√
	Связь (светодиод)	√
	Дистанционный/локальный (светодиод)	√
	Информация о неисправности фазного напряжения [1]	√
	Информация о неисправности неправильного подключения [1]	√
	Информация о неисправности неудачного переключения [1]	√
	ЖК-дисплей	√
Выбор способа питания	Сеть-Сеть	√
	Сеть-Генератор	√
	Генератор-Генератор	√ (требуется вспомогательный источник)
Выбор режима работы	Автоматическое включение и восстановление	√
	Автоматическое включение без восстановления (взаимное резервирование)	√
	Автоматическое включение без восстановления (ручное восстановление)	√
Приоритет источника	Постоянный приоритет	√
Приоритет источника	Резервный приоритет	√
Регулировка задержки	Задержка отключения/переключения (T1)	√
	Задержка включения/возврата (T2)		√
	Задержка охлаждения двигателя	√
	Задержка запуска генератора	√
Порог защиты по напряжению	Значение пониженного напряжения	(0.7~0.95)×230В регулируемое
Порог защиты по напряжению	Значение перенапряжения	(1.05~1.3)×230В регулируемое
Кнопки	Автоматический/ручной	√
	I постоянный/■ или I постоянный	√
	II резервный/■ или II резервный	√
	O отключение (III)/■	√
	Сброс	√
	Установка	√
	Подтверждение	√
	Тест	√ (после выбора программой и подтверждения)
Другие:	Функция дистанционного переключения	√
	Выбор номинальной частоты	√
	Зуммер	√
	Опциональная функция III/I	▽
	Двухполюсный выключатель	▽
	Разрешение двойного отключения [2]	▽
	Гистерезис перенапряжения/пониженного напряжения	▽
	Автоматическая проверка генератора	√
	Очистка записи неисправностей	▽
	Очистка записи операций	▽
	Коэффициент напряжения фазы A постоянного источника	▽
	Коэффициент напряжения фазы B постоянного источника	▽
	Коэффициент напряжения фазы C постоянного источника	▽
	Коэффициент напряжения фазы A резервного источника	▽
	Коэффициент напряжения фазы B резервного источника	▽
	Коэффициент напряжения фазы C резервного источника	▽
	Калибровка напряжения	▽

Описание панели/кнопок контроллера

Контроллер B

Имеет тестовую кнопку TEST для проверки.
Задержки T1, T3 регулируются от 0 до 30 с.
Три режима работы: автоматическое включение и восстановление, автоматическое включение без восстановления, автоматическое включение с ручным восстановлением.
Модули расширения: модуль связи, модуль запуска/остановки генератора, противопожарный модуль, дистанционный модуль.

Индикация состояния панели контроллера B

Таблица 6

Состояние панели	Постоянное свечение	Мигание	Не горит
UI: Индикатор постоянного источника	Норма	Быстрое мигание (5Гц): Перенапряжение Медленное мигание (1Гц): Пониженное напряжение	Нет питания
UII: Индикатор резервного источника	Норма	Быстрое мигание (5Гц): Перенапряжение Медленное мигание (1Гц): Пониженное напряжение	Нет питания
QI: Индикатор включения постоянного источника	Включено	Задержка, мигание с секундным интервалом	Отключено
QII: Индикатор включения резервного источника	Включено	Задержка, мигание с секундным интервалом	Отключено
RUN: Индикатор состояния работы	Автоматический мониторинг	Быстрое мигание (5Гц): Неисправность привода Медленное мигание (1Гц): Тестовый режим	Ручной режим
FIRE: Индикатор противопожарного сигнала	Противопожарный режим	Быстрое мигание (5Гц): Состояние переключения при дистанционном управлении Медленное мигание (1Гц): Состояние переключения при управлении по связи	Нет противопожарного сигнала

Описание переключателей контроллера B

Таблица 7

Код 1, 2	Код 3, 4, 5	Код 6, 7, 8
Установка режима работы	Установка задержки подтверждения неисправности (T1)	Установка задержки возврата (T3)
0 1: Автоматическое включение с ручным восстановлением	000: 0с 001: 1с	000: 0с 001: 1с
1 0: Автоматическое включение без восстановления	010: 2с 011: 3с	010: 2с 011: 3с
1 1 0 0: Автоматическое включение и восстановление	100: 4с 101: 5с	100: 4с 101: 5с
	110: 10с 111: 30с	110: 10с 111: 30с

Функции отображения и кнопок контроллера D

Таблица 8

Наименование функции	Описание функции типа D
Автоматический/ручной	Красный светодиод, в автоматическом режиме "постоянно горит", в ручном режиме "не горит", "мигание 1Гц" означает, что процесс переключения выполняется с задержкой, "мигание 5Гц" означает состояние блокировки (или механического ручного управления).
Автоматический	Красный светодиод, в автоматическом режиме "постоянно горит", "мигание 1Гц" означает, что процесс переключения выполняется с задержкой.
Ручной	Красный светодиод, в ручном режиме "постоянно горит", "мигание 5Гц" означает состояние блокировки (или механического ручного управления).
Противопожарный (III)	Красный светодиод, при входе противопожарного сигнала светодиод "постоянно горит", при выходе противопожарного сигнала, после сброса сигнала кнопкой светодиод "не горит", при отсутствии противопожарного сигнала светодиод "не горит".
Катушка	Красный светодиод, когда рабочее напряжение катушки выше 175В, светодиод "постоянно горит", когда напряжение катушки ниже 170В, светодиод мигает с частотой 1Гц.
Постоянный источник	Красный светодиод, указывает состояние постоянного источника, в нормальных условиях постоянный источник "постоянно горит". При обрыве любой фазы индикатор гаснет, при перенапряжении индикатор мигает с частотой 5Гц, при пониженном напряжении индикатор мигает с частотой 1Гц. (Примечание: в интегрированных продуктах используется желтый светодиод)

Функции отображения и кнопок контроллера D (продолжение)

Таблица 9

Наименование функции	Описание функции типа D
Резервный источник	Красный светодиод, указывает состояние резервного источника, в нормальных условиях резервный источник "постоянно горит". При обрыве любой фазы индикатор гаснет, при перенапряжении индикатор мигает с частотой 5Гц, при пониженном напряжении индикатор мигает с частотой 1Гц. (Примечание: в интегрированных продуктах используется желтый светодиод)
Включение постоянного источника	Зеленый светодиод, указывает состояние включения/отключения постоянного источника, при включении постоянного источника светодиод "постоянно горит", при отключении постоянного источника светодиод "не горит".
Включение резервного источника	Зеленый светодиод, указывает состояние включения/отключения резервного источника, при включении резервного источника светодиод "постоянно горит", при отключении резервного источника светодиод "не горит".
Неисправность постоянного источника	Красный светодиод, указывает состояние постоянного источника, в нормальных условиях неисправность постоянного источника "не горит". При обрыве любой фазы индикатор постоянно горит, при перенапряжении индикатор мигает с частотой 5Гц, при пониженном напряжении индикатор мигает с частотой 1Гц.
Неисправность резервного источника	Красный светодиод, указывает состояние резервного источника, в нормальных условиях неисправность резервного источника "не горит". При обрыве любой фазы индикатор постоянно горит, при перенапряжении индикатор мигает с частотой 5Гц, при пониженном напряжении индикатор мигает с частотой 1Гц.
Работа	Зеленый светодиод, при нормальной работе контроллера светодиод мигает с частотой 1Гц.
Связь	Зеленый светодиод, при установлении связи и наличии передачи данных светодиод мигает в соответствии с приемом/передачей данных, при успешном приеме пакета данных или отправке пакета данных светодиод мигает импульсом 20мс, в противном случае светодиод не горит.
Дистанционный/локальный	Красный светодиод, когда контроллер находится в дистанционном режиме, светодиод "постоянно горит", в локальном режиме светодиод "не горит".
Неисправность	Красный светодиод "Неисправность", при наличии неисправности светодиод "постоянно горит", в противном случае "не горит".
ЖК-дисплей	Используется для отображения установленных параметров, измеренных параметров и т.д.
Кнопка сброса	Нажатие этой кнопки выполняет аппаратный сброс продукта, контроллер перезагружается.
Кнопка установки	В нормальном рабочем состоянии нажатие этой кнопки входит в меню установки.
Кнопка автоматический/ручной	Нажатие этой кнопки переключает режим работы контроллера между "автоматическим" и "ручным" режимами.
Кнопка I постоянный/■	Многофункциональная кнопка, в ручном режиме нажатие этой кнопки принудительно переводит двухпитание во включение I постоянного источника; в режиме установки нажатие этой кнопки увеличивает параметр или перелистывает вверх.
Кнопка II резервный/■	Многофункциональная кнопка, в ручном режиме нажатие этой кнопки принудительно переводит двухпитание во включение II резервного источника; в режиме установки нажатие этой кнопки уменьшает параметр или перелистывает вниз.
Кнопка O отключение (III)/■	В ручном режиме нажатие этой кнопки принудительно переводит механизм в отключенное состояние.
Кнопка I постоянный	В ручном режиме нажатие этой кнопки принудительно переводит двухпитание во включение I постоянного источника.
Кнопка II резервный	В ручном режиме нажатие этой кнопки принудительно переводит двухпитание во включение II резервного источника.
Кнопка TEST тест	Когда контроллер в автоматическом режиме, постоянный источник и резервный источник в норме и выключатель находится в положении включения постоянного источника, нажатие тестовой кнопки завершает один рабочий цикл "I-O-II-O-I или I-II-I"; когда постоянный источник в норме, резервный источник не в норме и выключатель находится в положении включения постоянного источника, нажатие тестовой кнопки приводит к отправке сигнала запуска генератора (если установлен модуль запуска/остановки генератора), если резервный источник приходит в нормальное состояние в течение 60с, выключатель завершает один рабочий цикл "I-O-II-O-I или I-II-I"; если источник все еще не в норме через 60с, переключение не происходит и тестовая функция отменяется.
Кнопка подтверждения	Действительна в режиме установки, нажатие этой кнопки означает подтверждение текущих установленных параметров и сохранение этих параметров в EEPROM (память).

Описание кнопок контроллера B

Таблица 10

Кнопка	Описание
RST	Кнопка сброса: Ручной сброс и снятие специального состояния. Например, снятие состояния противопожарного отключения, состояния сигнализации неисправности и т.д.
TEST	Тестовая кнопка: Короткое нажатие: в состоянии автоматического мониторинга короткое нажатие тестовой кнопки, индикатор состояния работы мигает каждую секунду, что указывает на нахождение системы в тестовом состоянии, если в течение 10с нет нажатий кнопок, по умолчанию выход из тестового состояния. Но если в течение 10с снова коротко нажать тестовую кнопку, немедленный выход из тестового состояния и возврат в состояние автоматического мониторинга; Долгое нажатие (>15с): в тестовом состоянии системы долгое нажатие тестовой кнопки выполняет I->II (ожидание 5с)->I или II->I (ожидание 5с)->II, если начальное положение не I или II, по умолчанию без действия. Примечание: В состоянии автоматического мониторинга во время процесса переключения механизма или в ручном режиме нажатие тестовой кнопки недействительно.

Описание параметров и методов настройки контроллера D

Таблица 11

Название параметра

Картинка меню

Описание и способ настройки конкретных параметров типа D

Режим Авто/Ручной

В рабочем состоянии нажмите кнопку "Авто/Ручной", индикатор автоматического режима загорается или гаснет циклически, определяя текущее состояние (авто или ручной). В автоматическом режиме установите нужные значения параметров, контроллер будет автоматически управлять переключением выключателя в соответствии с установленными значениями, отслеживая состояние основного и резервного питания. В автоматическом режиме запрещено переключать механизм вручную с помощью рукоятки. В ручном режиме индикатор автоматического режима гаснет, контроллер только отслеживает и сигнализирует, но не управляет переключением автоматически. Переключение можно выполнить с помощью кнопок на панели "I основной", "II резервный", "O отключение (III)" или с помощью рукоятки.

Функция сброса

Нажмите кнопку "Сброс" для перезагрузки контроллера и снятия аварийного состояния (после устранения неисправности).

Интерфейс настроек

Настройка параметров

Запись о действии

Запись о неисправностях

Настройки связи

Информация о самоконтроле генератора

В состоянии отображения нажмите кнопку "Установка" для входа в интерфейс настроек. С помощью кнопок "△" или "▽" выберите нужный пункт для настройки.

Настройка параметров

режим питания

режим рабочий

Приоритет мощности

Частота сети

Уставка пониженного напряжения основного источника

Режим питания

В интерфейсе настроек параметров с помощью кнопок "△" или "▽" выберите нужный параметр, затем нажмите "Подтверждение" для входа в настройку. Доступные параметры: режим питания, режим работы, приоритет питания, частота системы, уставки по напряжению и т.д.

Рабочий режим

В интерфейсе настройки параметров нажмите клавишу «△» или «▽», чтобы выбрать «Рабочий режим», и нажмите клавишу «Подтвердить», чтобы войти в меню настройки параметра «Рабочий режим». Доступные варианты: «Автоввод и автовосстановление», «Автоввод без автовосстановления» или «Автоввод и ручное восстановление». Нажмите клавишу «△» или «▽», чтобы выбрать параметр, и нажмите клавишу «Подтвердить». Если отображается сообщение «Сохранение», это означает, что настройка выполнена успешно.

Приоритет мощности

В интерфейсе настройки параметров выберите «Приоритет питания» клавишами «△» или «▽» и нажмите клавишу «Подтвердить», чтобы войти в меню настройки параметра «Приоритет питания». Доступные варианты: «Обычный приоритет» или «Резервный приоритет». Выберите параметр клавишами «△» или «▽» и нажмите клавишу «Подтвердить». Если отображается сообщение «Сохранение», это означает, что настройка выполнена успешно.

Частота системы

На экране настройки параметров нажмите клавишу «△» или «▽», чтобы выбрать «Системная частота». Нажмите клавишу «Подтвердить», чтобы войти в настройки параметра «Системная частота». Доступные значения: «50 Гц» или «60 Гц». Нажмите клавишу «△» или «▽», чтобы выбрать параметр, затем нажмите клавишу «Подтвердить». Появится сообщение «Сохранение», указывающее на успешное сохранение настроек.
Примечание: Если включена защита широкополосного сигнала, этот параметр по умолчанию имеет значение «Авто».

Уставка пониженного напряжения основного источника

На экране настройки параметров нажмите клавишу «△» или «▽», чтобы выбрать «Значение настройки общего пониженного напряжения». Нажмите клавишу «Подтвердить», чтобы войти в меню настройки параметра «Значение настройки общего пониженного напряжения». Доступные значения: от 161 до 218 В. Нажмите клавишу «△» или «▽», чтобы выбрать параметр, затем нажмите клавишу «Подтвердить». Появится сообщение «Сохранение», указывающее на успешное сохранение настройки. (Удерживайте клавиши «Вверх» и «Вниз», пока не выберите нужное значение.)

Доступные значения параметров: от 161 до 218 В. Нажмите клавишу «△» или «▽», чтобы выбрать параметр, затем нажмите клавишу «Подтвердить». Появится сообщение «Сохранение», указывающее на успешное сохранение настройки. (Удерживайте клавиши «Вверх» и «Вниз», пока не выберите нужное значение.)

Резервная уставка пониженного напряжения

В интерфейсе настройки параметров выберите «Значение настройки пониженного напряжения в режиме ожидания» клавишами «△» или «▽» и нажмите клавишу «Подтвердить», чтобы войти в меню настройки этого параметра. Доступные значения: 161–218 В. Выберите параметр клавишами «△» или «▽» и нажмите клавишу «Подтвердить». Сообщение «Сохранение» означает, что настройка выполнена успешно. (Можно удерживать клавиши «Вверх» и «Вниз», пока не будет выбрано нужное значение.)

... смотри Datasheets - выше не все пункты меню и таблицы заполнены.

ND	Q	6	-		M		/		/		/		/
1	2	3		4	5	6		7		8		9		10

Расшифровка обозначения:

№	Параметр	Расшифровка
1	Код предприятия	ND - бренд "Nader" (низковольтное оборудование)
2	Код продукта	Q - Автоматический выключатель переключения
3	Номер конструкции	6 - 6-я модификация
4	Типоразмер	Типоразмер: 125, 250, 400, 800
5	Специальный тип	M: Специальный тип
6	Тип контроллера	Тип контроллера:: B: Тип B D: Тип D
7	Номинальный рабочий ток	Номинальный ток: 32, 40, 50, 63, 80, 100, 125, 250, 315, 350, 400, 500, 630, 700, 800
8	Количество полюсов	Количество полюсов: 2: 2-полюсный 3: 3-полюсный 4: 4-полюсный
9	Код модуля расширения контроллера	Код модуля расширения контроллера: См. Таблицу 1 (максимум 2 модуля разных типов), без обозначения - нет
10	Код разделительной перегородки	Код разделительной перегородки: G, без обозначения - нет

Примечание: Только корпус 125 имеет 2-полюсные продукты, корпус 800 только раздельный тип D

Таблица 1: Коды типов модулей

Тип модуля	Код типа модуля	Контроллер типа B
Противопожарный + дистанционный модуль 1	X1	O
Противопожарный + дистанционный модуль 2	X2	O
Модуль запуска/остановки генератора	F	O
Модуль запуска/остановки генератора + связи	FT	O
Модуль связи	T	O

Аксессуары и дополнительные элементы:

Руководство по продукту серии NDQ6-M [2025.04.24].pdf Руководства по эксплуатации. Версия: 24.04.2025.

Модульное оборудование

Гидравлические автоматические выключатели NDB

Автоматические выключатели в литом корпусе

Воздушные автоматические выключатели

Выключатели нагрузки

Пускорегулирующая аппаратура

Автоматический ввод резерва
