Подбор серии — Выключатели нагрузки модульные NDG1

Выберите известные параметры. Затем откройте подходящую серию для выбора исполнения и аксессуаров.

Поиск серии Тип аппарата Номинальный ток, А Количество полюсов

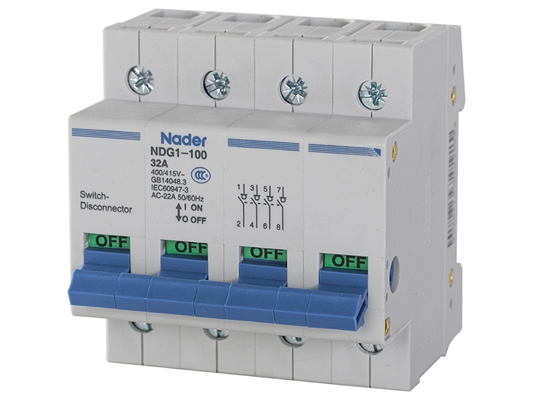

NDG1-100

Модульный выключатель нагрузки · 16–100 А · 1P–4P

Конфигуратор в разработкеОткрыть серию

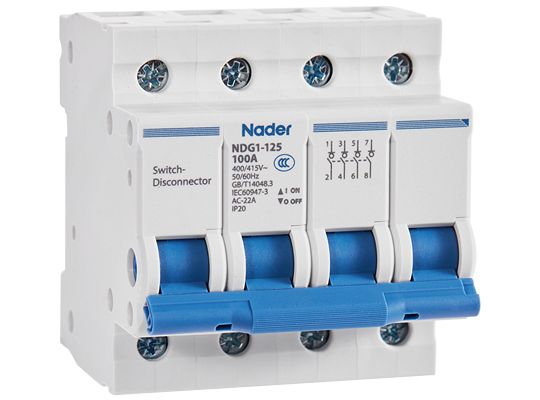

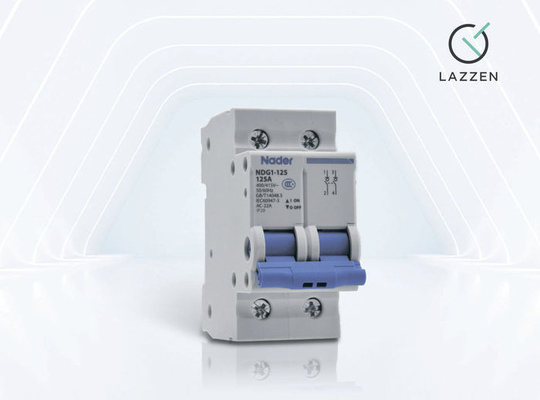

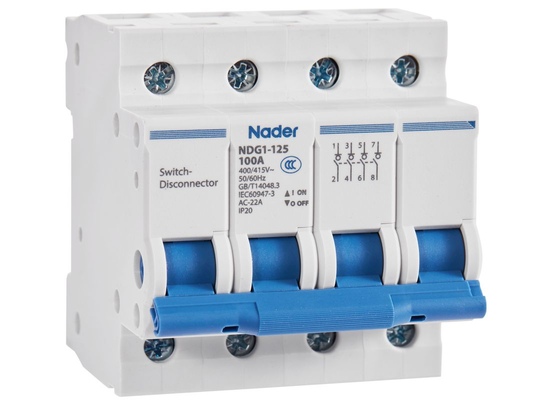

NDG1-125

Модульный выключатель нагрузки · 16–125 А · 1P–4P

Открыть конфигуратор

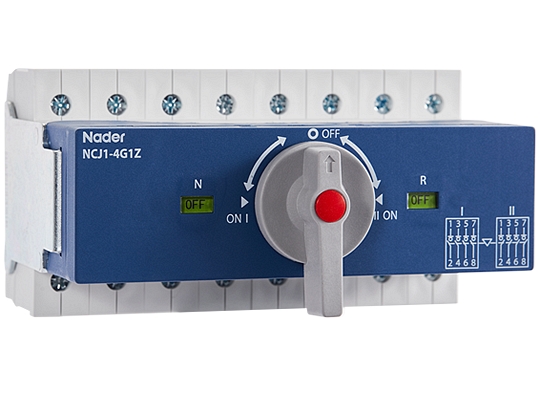

NDG1+NCJ1

Реверсивная сборка NDG1 + комплект переключения NCJ1 · 32–100 А · 3P/4P

Конфигуратор в разработкеОткрыть серию

Выключатели нагрузки модульные NDG1 представлены сериями NDG1-100 и NDG1-125, а также серией Реверсивных выключателей нагрузки NDG1+NCJ1 на токи до 125А.

Выключатели нагрузки на более мощные номинальные токи представлены в разделе Выключатели нагрузки.

Назначение:

Разъединители серии NDG1 подходят для линий переменного тока 50 Гц/60 Гц, номинальным напряжением до 415 В, номинальным током до 100-125 А.

Они используются в линейных распределительных установках в зданиях и сооружениях, в промышленных системах распределения электроэнергии, в качестве выключателя нагрузки (расцепителя) цепей, а также могут использоваться для нечастых операций включения-выключения.

Конструктивное исполнение:

Конструкция контактов: Обеспечивает надежное подключение и повышенную стойкость к кратковременным перегрузкам.
Модульная сборка: Гибкий выбор количества полюсов.
Двойные контакты: Повышают кратковременную нагрузочную способность изделия.

Два 3-полюсных NDG1-100 плюс комплект NCJ1-3G1Z или два 4-полюсных NDG1-100 плюс комплект NCJ1-4G1Z образуют ручной переключатель, который используется для преобразования нагрузки между двумя источниками питания в низковольтных цепях, а также может обеспечивать безопасную изоляцию цепей.

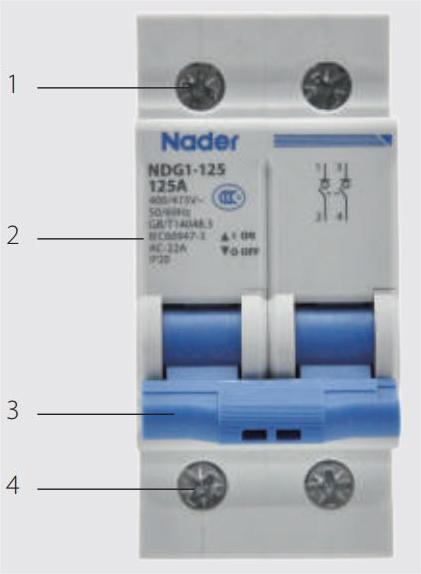

Особенности конструкции

Входная клемма (L1, L2, L3)
Номинальные параметры: 415В, 125А
Рычаг управления с индикацией положения
Выходная клемма (T1, T2, T3)

Основные рабочие параметры


Модель	NDG1-125(1P)	NDG1-125(2P)	NDG1-125(3P)	NDG1-125(4P)
Категория применения	AC-22A
Номинальный ток (А)	16, 20, 25, 32, 40, 50, 63, 80, 100, 125
Номинальное рабочее напряжение Ue	AC 230/240V	AC 400/415V	AC 400/415V	AC 400/415V
Сертификация	3C, CE, TUV

* - обновление исполнения по Datasheet от 30.08.2023 г.

ND	G	1	-		/		/		+
1	2	3		4		5		6		7

Расшифровка обозначения:

№	Параметр	Расшифровка
1	Код производителя	ND: Nader
2	Код исполнения	G: переключатель нагрузки в модульном исполнении
3	Номер серии	1
4		100 или 125
5	Номинальный ток (А)	16, 20, 32, 40, 50, 63, 80, 100, 125 (125 только для NDG1-125)
6	Количество полюсов	1P, 2P, 3P, 4P
7	NCJ1	Ручной привод (только для типоразмера NDG1-100)

Аксессуары и дополнительные элементы:

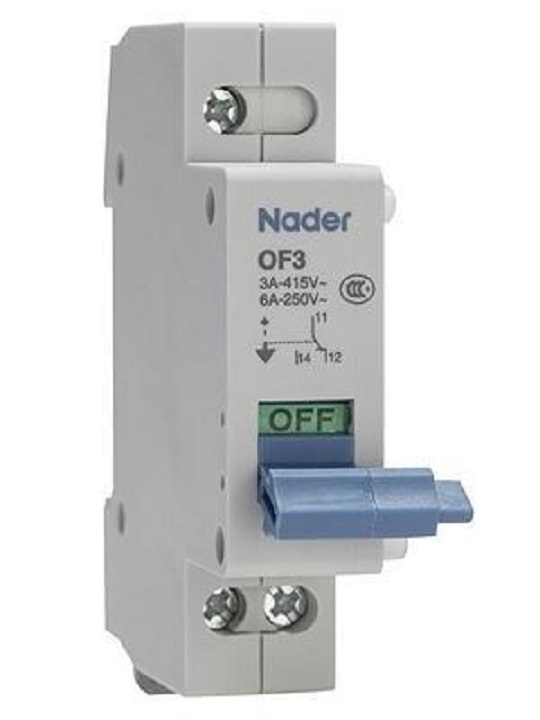

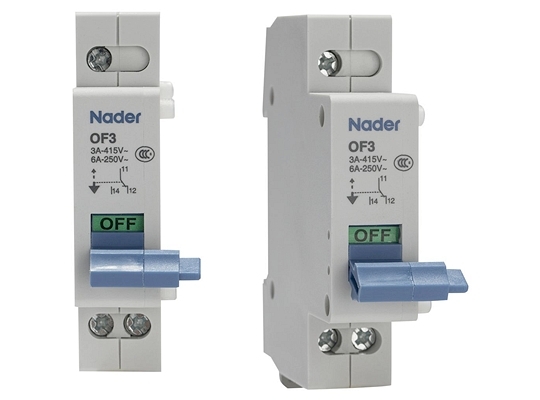

Для серии NDG1-100 используется дополнительный контакт OF3.
Для серии NDG1-125 используется дополнительный контакт OF1.

Вспомогательный контакт используется для индикации состояния положения основных контактов выключателя нагрузки, используется для дистанционного контроля состояния аппарата
