Выключатели нагрузки NDG1-125
Выключатели нагрузки NDG1-125

Отправить запрос

Заполните форму ниже и наши менеджеры свяжутся с вами в ближайшее время и ответят на все ваши вопросы
Вы должны принять перед отправкой.
Назначение:

Предназначен для использования в цепях переменного тока 50/60 Гц с номинальным напряжением до 415 В и номинальным током до 125 А.

Применяется в электросетях зданий и аналогичных сооружений, а также в промышленных распределительных системах для изоляции цепей. Может использоваться для нечастых коммутационных операций.

Конструктивное исполнение:

  • Конструкция контактов: Обеспечивает надежное подключение и повышенную стойкость к кратковременным перегрузкам.

  • Модульная сборка: Гибкий выбор количества полюсов.

  • Двойные контакты: Повышают кратковременную нагрузочную способность изделия.

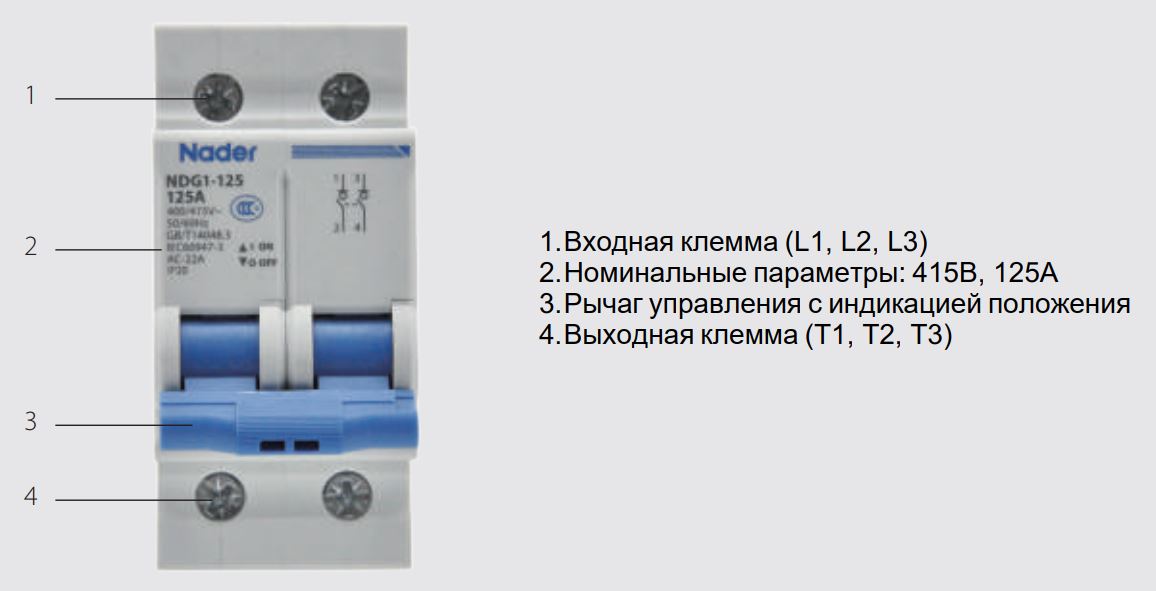

Особенности конструкции

Типоразмеры:

Габаритные размеры ВхШхГ (мм):

  1. Исполнения 1P– 80,5х17,8х60,3
  2. Исполнения 2P– 80,5х35,8х60,3
  3. Исполнения 3P– 80,5х53,6х60,3
  4. Исполнения 4P– 80,5х72х60,3

Основные рабочие параметры

Модель. Вместо xxx указывается номинальный ток Iном NDG1-125/xxx/1P NDG1-125/xxx/2P NDG1-125/xxx/3P NDG1-125/xxx/4P
Категория применения AC-22A
Номинальный ток (Iном), А 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 А
Номинальное рабочее напряжение (Ue), В AC 230/240V AC 400/415V AC 400/415V AC 400/415V
Номинальное изоляционное напряжение (Ui), В 1000 В
Коммутационная способность 3×In(415 В,cosφ=0.65)
Пиковый ток (Icm) 12×In (415 В, cosφ=0.9)
Стойкость к короткому замыканию (Icw)  12×In(415 В, 1 сек)
Сертификация 3C, CE, TUV
Рабочая температура: от -35°C до +70°C, среднее значение за 24 часа не должно превышать +35°C
Высота над уровнем моря: Установка на высоте не более 2000 м
Относительная влажность при эксплуатации/хранении: ◆ При температуре окружающего воздуха +60°C влажность не должна превышать 50%.
◆ При более низких температурах допускается повышенная влажность (например, 80% при +20°C).
◆ При возможном образовании конденсата из-за перепадов температур пользователь должен принять дополнительные защитные меры.
Степень загрязнения Уровень 2
Степень защиты IP20
Класс установки Категория II (уровень нагрузки) и Категория III (уровень распределения и управления)
Способ монтажа Установка на стандартную DIN-рейку TH35×7.5 мм
Ориентация монтажа Вертикальная установка
Экологические требования Соответствие стандарту RoHS
Сечение подключаемых проводов: 1–50 мм²
Соответствие стандартам

  • GB 14048.3: Низковольтная коммутационная аппаратура и аппаратура управления. Часть 3: Выключатели, разъединители, выключатели-разъединители и комбинации с предохранителями.

  • IEC 60947-3: Низковольтная коммутационная аппаратура и аппаратура управления. Часть 3: Выключатели, разъединители, выключатели-разъединители и комбинации с предохранителями.
* - обновление исполнения по Datasheet от 30.08.2023 г.
ND
G
1
-
125
/
/
+
1 2 3 4 5 6 7

Расшифровка обозначения:

№ Параметр Расшифровка
1 Код производителя ND: Nader Низковольтное оборудование
2 Код изделия G: Разъединитель (выключатель нагрузки)
3 Серийный номер конструкции 1
4 Размер корпуса (Типоразмер) 125
5 Номинальный рабочий ток (A) 16, 20, 25, 32, 40, 50, 63, 80, 100, 125
6 Число полюсов 1P, 2P, 3P, 4P
7 Дополнительные аксессуары OF1, 2хOF1, 3хOF1. Вспомогательный контакт OF1
Пример обозначения:

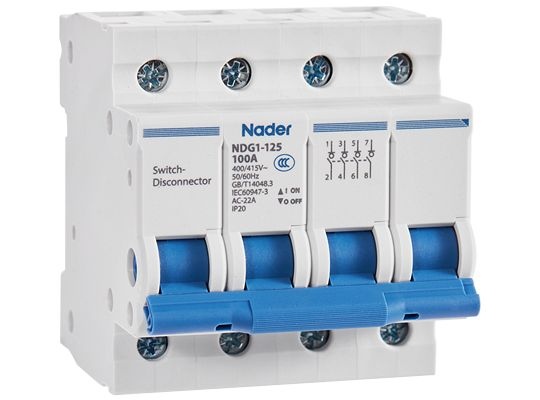

Модель изделия: NDG1-125/63/3P

Представляет: Выключатель нагрузки серии NDG1-125, номинальный ток 63A, изделие 3P.

Аксессуары и дополнительные элементы:

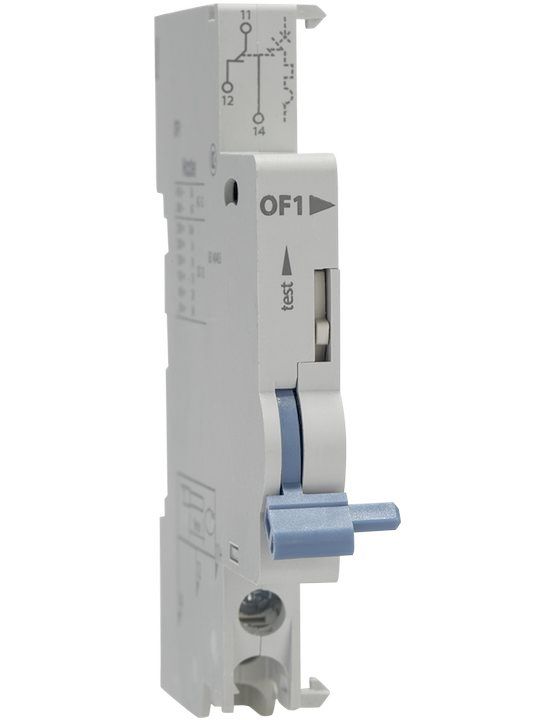

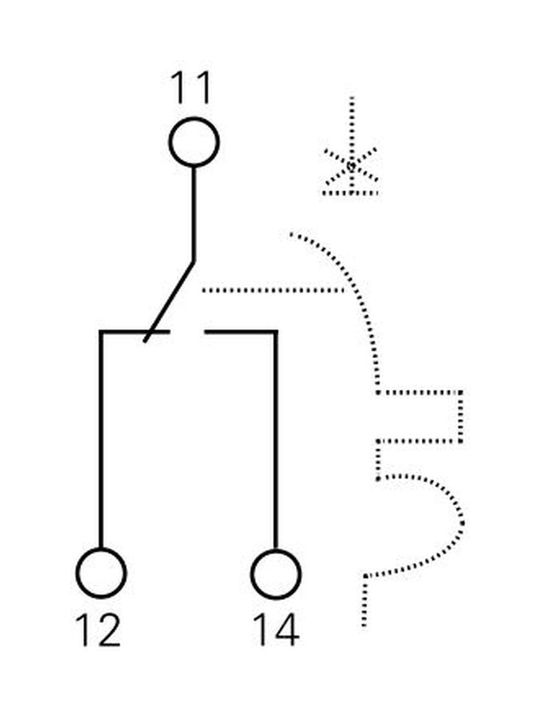

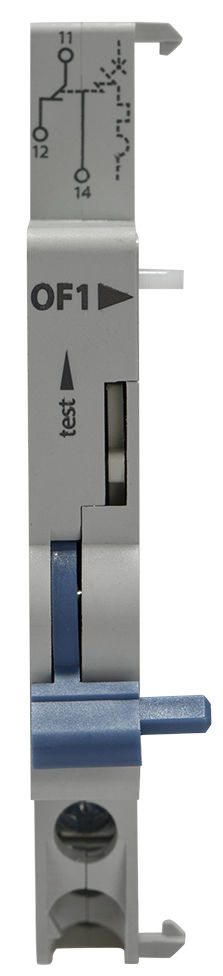

Вспомогательный контакт OF1

На левой стороне можно установить не более 3 вспомогательных контактов.
