В серии NDM2 представлены автоматические выключатели в литом корпусе, отличающиеся компактностью, надежностью и широким спектром применения. Серия включает в себя следующие модели:

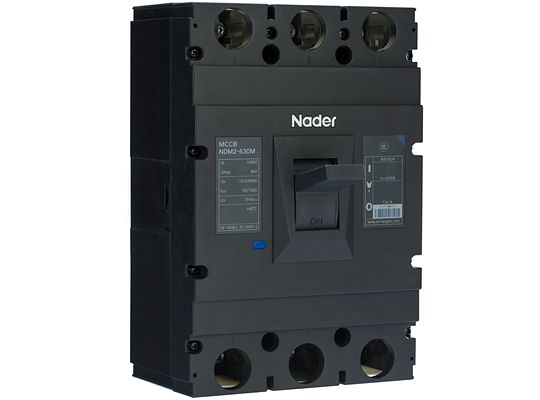

NDM2 — автоматический выключатель с фиксированным расцепителем

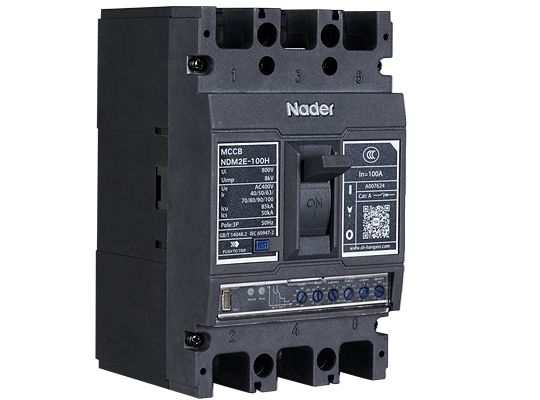

NDM2E — автоматический выключатель с электронным расцепителем

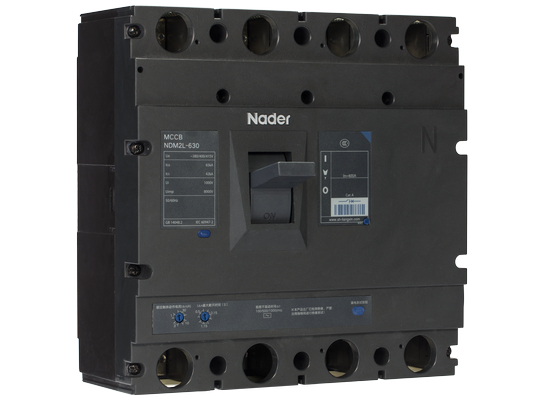

NDM2L — дифференциальный автоматический выключатель

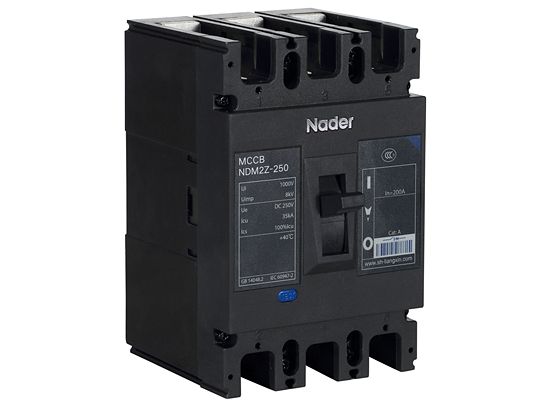

NDM2Z — автоматический выключатель для постоянного тока с фиксированным расцепителем

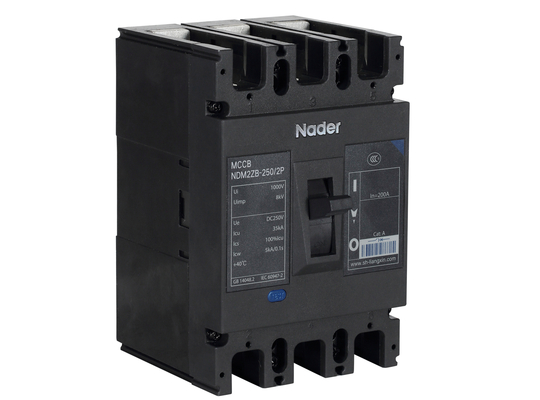

NDM2ZB — автоматический выключатель для постоянного тока с фиксированным расцепителем и регулируемой выдержкой времени

Эти устройства обеспечивают эффективную защиту от перегрузок и коротких замыканий, а также позволяют адаптировать параметры под конкретные условия эксплуатации.

Серия NDM2 — это универсальное решение, подходящее для применения в жилых, коммерческих и промышленных объектах.

Семейство NDM2: обзор

Семейство автоматических выключателей в литом корпусе NDM2 (Lazzen/Nader) объединяет пять подсерий на типоразмеры 63–800 А с общей конструкцией корпуса и общим набором внутренних аксессуаров: NDM2 — с термомагнитным расцепителем, NDM2E — с электронным расцепителем и связью Modbus-RTU, NDM2L — с защитой от утечки тока, NDM2Z и NDM2ZB — для сетей постоянного тока до DC 250 В (NDM2ZB — с выдержкой времени при коротком замыкании для селективности).

Общие особенности семейства

Четыре класса отключающей способности: C (базовый), L (стандартный), M (повышенной отключающей способности), H (высокой отключающей способности); для NDM2-63/125 — D, F, U
Малые габариты и высокая отключающая способность — Icu до 100 кА при AC 400/415 В
Малое расстояние выброса дуги: ≤50 мм (63–250), ≤100 мм (400–800)
Вибростойкость
Защита от перегрузки, короткого замыкания и минимального напряжения (с расцепителем минимального напряжения)
Функция разъединения (изоляции)

Сводная таблица подсерий NDM2

Серия	Назначение	Номинальный ток In, А	Icu, кА	Полюса	Напряжение	Расцепитель	Исполнение	Позиций в прайсе
NDM2	с термомагнитным нерегулируемым расцепителем, AC	10–800	25–100 (AC 380/400/415 В)	2P (NDM2X-125), 3P, 4P	AC 400/415 В (до AC 690 В)	термомагнитный (комбинированный) или только мгновенный	стационарное (переднее, заднее присоединение, соединительные шины); втычное (Z3Q, Z3H)	1008
NDM2E	с электронным (интеллектуальным) расцепителем, AC	63–800 (уставка Ir от 25 А)	50–100	3P	AC 400 В	электронный (интеллектуальный)	стационарное (переднее и заднее присоединение); втычное Z3H/Z3Q; выдвижное (400–800)	44
NDM2L	с защитой от утечки тока (дифференциальный), AC	16–630	52,5–100 (AC 380/400/415 В)	3P, 4P	AC 415 В (Ue), Ui 1000 В	термомагнитный + защита по дифференциальному току (тип AC/A; V 30–1000 мА, W 1–30 А)	стационарное, переднее присоединение	521
NDM2Z	постоянного тока DC 250 В	10–630	25 / 35 / 50	2P, 3P	DC 250 В	термомагнитный (комбинированный), нерегулируемый	стационарное; переднее присоединение, соединительные шины P, заднее присоединение Z1 (3P)	78
NDM2ZB	постоянного тока DC 250 В, с выдержкой времени при КЗ (селективность)	40–800	25–75	2P, 3P (800 — 2P)	DC 250 В	термомагнитный нерегулируемый, с короткой выдержкой времени при КЗ (30/60 мс)	стационарное, переднее присоединение	49

По каталогу Lazzen (Nader) NDM2 Series 09.2025; число позиций — по прайсу Lazzen 01.2026. Подбор кода заказа — в конфигураторе на странице подсерии; аксессуары — в разделе Аксессуары NDM2.

Сводная таблица подсерий NDM2

Серия	Назначение	Номинальный ток In, А	Icu, кА	Полюса	Напряжение	Расцепитель	Исполнение	Позиций в прайсе
NDM2	с термомагнитным нерегулируемым расцепителем, AC	10–800	25–100 (AC 380/400/415 В)	2P (NDM2X-125), 3P, 4P	AC 400/415 В (до AC 690 В)	термомагнитный (комбинированный) или только мгновенный	стационарное (переднее, заднее присоединение, соединительные шины); втычное (Z3Q, Z3H)	1008
NDM2E	с электронным (интеллектуальным) расцепителем, AC	63–800 (уставка Ir от 25 А)	50–100	3P	AC 400 В	электронный (интеллектуальный)	стационарное (переднее и заднее присоединение); втычное Z3H/Z3Q; выдвижное (400–800)	44
NDM2L	с защитой от утечки тока (дифференциальный), AC	16–630	52,5–100 (AC 380/400/415 В)	3P, 4P	AC 415 В (Ue), Ui 1000 В	термомагнитный + защита по дифференциальному току (тип AC/A; V 30–1000 мА, W 1–30 А)	стационарное, переднее присоединение	521
NDM2Z	постоянного тока DC 250 В	10–630	25 / 35 / 50	2P, 3P	DC 250 В	термомагнитный (комбинированный), нерегулируемый	стационарное; переднее присоединение, соединительные шины P, заднее присоединение Z1 (3P)	78
NDM2ZB	постоянного тока DC 250 В, с выдержкой времени при КЗ (селективность)	40–800	25–75	2P, 3P (800 — 2P)	DC 250 В	термомагнитный нерегулируемый, с короткой выдержкой времени при КЗ (30/60 мс)	стационарное, переднее присоединение	49

Условия эксплуатации (общие для семейства, по каталогу NDM2)

Параметр	Значение
Температура окружающего воздуха при эксплуатации	−35 °C … +70 °C, среднесуточная не выше +35 °C; выше +40 °C — со снижением номинала
Температура хранения	−40 °C … +75 °C
Высота над уровнем моря	≤2500 м; выше — со снижением номинала по таблице
Относительная влажность	не более 50 % при +40 °C; при более низкой температуре допускается выше, например до 90 % при +20 °C; принимать меры против конденсата
Степень загрязнения	3
Категория установки (перенапряжения)	III — при подключении к главной цепи; II — не подключённый к главной цепи
Среда установки	невзрывоопасная, без газов и токопроводящей пыли, вызывающих коррозию металлов и разрушение изоляции; защищённая от дождя и снега
Ориентация установки	вертикальная (отклонение от вертикали ≤ ±22,5°) или горизонтальная
Частота сети	50/60 Гц

Подробные технические данные, время-токовые характеристики и габариты — на вкладке «Характеристики» страниц подсерий.

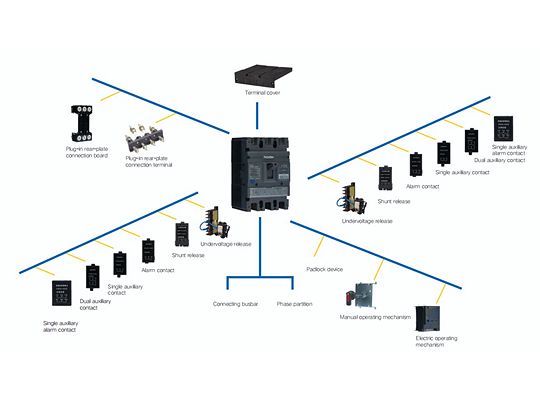

Аксессуары и дополнительные элементы:

Аксессуары семейства NDM2 — в разделе Аксессуары NDM2.

Совместимость аксессуаров по прайсу Lazzen 01.2026 (подсерия: типоразмеры; Л/П — исполнение для установки слева/справа от рукоятки)

Аксессуар	Подсерии и типоразмеры
Независимый расцепитель	NDM2: 63 (П/Л), 125 (П/Л), 250 (П/Л), 400 (П/Л), 630 (П/Л), 800 (П/Л) NDM2L: 125 (П/Л), 250 (П/Л), 400 (П/Л), 630 (П/Л) NDM2E: 100 (П/Л), 250 (П/Л), 400 (П/Л), 630 (П/Л), 800 (П/Л) NDM2Z: 63 (П/Л), 125 (П/Л), 250 (П/Л), 400 (П/Л), 630 (П/Л) NDM2ZX: 125 (П/Л) NDM2X: 125 (Л) NDM2ZB: 63 (Л), 125 (Л), 250 (Л), 400 (Л), 630 (Л), 800 (Л)
Расцепитель минимального напряжения	NDM2: 63 (П), 125 (П), 250 (П), 400 (П), 630 (П), 800 (П) NDM2E: 100 (Л), 250 (Л), 400 (Л), 630 (П/Л), 800 (П/Л) NDM2Z: 63 (П), 125 (П), 250 (П), 400 (П), 630 (П) NDM2L: 250 (Л), 400 (Л), 630 (Л)
Двойной вспомогательный контакт	NDM2: 63 (П/Л), 125 (П/Л), 250 (П/Л), 400 (П/Л), 630 (П/Л), 800 (П/Л) NDM2X: 125 (Л) NDM2L: 125 (П/Л), 250 (П/Л), 400 (П/Л), 630 (П/Л) NDM2E: 100 (П/Л), 250 (П/Л), 400 (П/Л), 630 (П/Л), 800 (П/Л) NDM2Z: 63 (П/Л), 125 (П/Л), 250 (П/Л), 400 (П/Л), 630 (П/Л) NDM2ZX: 125 (П/Л) NDM2ZB: 63 (П/Л), 125 (П/Л), 250 (П/Л), 400 (П/Л), 630 (П/Л), 800 (П/Л)
Вспомогательно-сигнальный контакт	NDM2: 63 (Л), 125 (П/Л), 250 (П/Л), 400 (П/Л), 630 (П/Л), 800 (П/Л) NDM2X: 125 (Л) NDM2L: 125 (П/Л), 250 (П/Л), 400 (П/Л), 630 (П/Л) NDM2E: 100 (П/Л), 250 (П/Л), 400 (П/Л), 630 (П/Л), 800 (П/Л) NDM2Z: 63 (П/Л), 125 (П/Л), 250 (П/Л), 400 (П/Л), 630 (П/Л) NDM2ZX: 125 (П/Л) NDM2ZB: 63 (П/Л), 125 (П/Л), 250 (П/Л), 400 (П/Л), 630 (П/Л), 800 (П/Л)
Вспомогательный контакт	NDM2: 63 (П/Л), 125 (П/Л), 250 (П/Л), 400 (П/Л), 630 (П/Л), 800 (П/Л) NDM2X: 125 (Л) NDM2L: 125 (П/Л), 250 (П/Л), 400 (П/Л), 630 (П/Л) NDM2E: 100 (П/Л), 250 (П/Л), 400 (П/Л), 630 (П/Л), 800 (П/Л) NDM2Z: 63 (П/Л), 125 (П/Л), 250 (П/Л), 400 (П/Л), 630 (П/Л) NDM2ZX: 125 (П/Л) NDM2ZB: 63 (П/Л), 125 (П/Л), 250 (П/Л), 400 (П/Л), 630 (П/Л), 800 (П/Л)
Сигнальный контакт утечки тока (NDM2L)	NDM2L: 125 (П/Л), 250 (П/Л), 400 (П/Л), 630 (П/Л)
Сигнальный (аварийный) контакт	NDM2: 63 (П/Л), 125 (П/Л), 250 (П/Л), 400 (П/Л), 630 (П/Л), 800 (П/Л) NDM2X: 125 (Л) NDM2L: 125 (П/Л), 250 (П/Л), 400 (П/Л), 630 (П/Л) NDM2E: 100 (П/Л), 250 (П/Л), 400 (П/Л), 630 (П/Л), 800 (П/Л) NDM2Z: 63 (П/Л), 125 (П/Л), 250 (П/Л), 400 (П/Л), 630 (П/Л) NDM2ZX: 125 (П/Л) NDM2ZB: 63 (П/Л), 125 (П/Л), 250 (П/Л), 400 (П/Л), 630 (П/Л), 800 (П/Л)
Моторный (двигательный) привод	NDM2: 63, 125, 250, 400, 630, 800 NDM2L: 125, 250, 400, 630 NDM2E: 100, 250, 400, 630, 800 NDM2Z: 63, 125, 250, 400, 630 NDM2ZB: 63, 125, 250, 400, 630, 800
Ручной поворотный привод CS1	NDM2: 63, 125, 250, 400, 630, 800 NDM2L: 125, 250, 400, 630 NDM2E: 100, 250, 400, 630, 800 NDM2Z: 63, 125, 250, 400, 630 NDM2ZB: 63, 125, 250, 400, 630, 800
Ручной поворотный привод CS2	NDM2: 125, 250, 400, 630 NDM2L: 125, 250, 400 NDM2E: 100, 250, 400, 630, 800 NDM2Z: 125, 250, 400, 630 NDM2ZB: 125, 250, 400, 630
Удлинённая рукоятка	NDM2: 400, 630, 800 NDM2E: 400, 630, 800 NDM2Z: 400, 630 NDM2ZB: 400, 630, 800
Механическая блокировка	NDM2: 63, 125, 250, 400, 630, 800 NDM2L: 400, 630 NDM2E: 100, 250, 400, 630, 800 NDM2Z: 63, 125, 250, 400, 630 NDM2ZB: 63, 125, 250, 400, 630, 800
Блокирующее устройство MS1	NDM2: 125, 250 NDM2Z: 125, 250 NDM2ZB: 125, 250
Блокирующее устройство MS2	NDM2: 63, 125, 250, 400, 630, 800 NDM2E: 100, 250, 400, 630, 800 NDM2Z: 63, 125, 250, 400, 630 NDM2ZB: 63, 125, 250, 400, 630, 800
Клеммные крышки	NDM2: 63, 125, 250, 400, 630, 800 NDM2L: 125, 250, 400, 630 NDM2E: 100, 250, 400, 630, 800 NDM2Z: 63, 125, 250, 400, 630 NDM2ZB: 63, 125, 250, 400, 630, 800
Расширители полюсов (соединительные шины)	NDM2X: 125 NDM2ZX: 125 NDM2Z: 125, 250, 400, 630 NDM2ZB: 125, 250, 400, 630, 800 NDM2: 125, 250, 400, 630, 800 NDM2L: 125, 250, 400, 630 NDM2E: 100, 250, 400, 630, 800
Панель заднего присоединения Z1	NDM2Z: 63, 125, 250, 400, 630 NDM2: 63, 125, 250, 400, 630, 800 NDM2E: 100, 250, 400, 630, 800
Втычные панели Z2Q/Z2H/Z3Q/Z3H	NDM2Z: 63, 125, 250, 400, 630 NDM2ZB: 63, 125, 250, 400, 630 NDM2: 63, 125, 250, 400, 630, 800 NDM2E: 100, 250, 400, 630, 800
Комплект для выдвижного исполнения	NDM2: 400, 630, 800 NDM2E: 400, 630, 800

Сторона установки встроенного аксессуара определяется кодом аксессуаров выключателя (вкладка «Код заказа», Таблица 2 на странице подсерии). Внутренние аксессуары для правой и левой стороны — разные артикулы.
