NDM2ZB: Селективная защита для DC-сетей
Уникальная модель для постоянного тока с регулируемой выдержкой времени (ZB). Гарантирует селективное отключение только аварийного участка в сложных DC-системах, минимизируя простой всего оборудования.

Автоматические выключатели серии NDM2ZB — выключатели в литом корпусе постоянного тока с трёхступенчатой защитой. Предназначены для систем постоянного тока с номинальным рабочим напряжением DC 250 В и номинальным рабочим током до 800 А.

Выключатели имеют защиту от перегрузки с длительной выдержкой времени, защиту от короткого замыкания с короткой выдержкой времени (30/60 мс) и мгновенную защиту от короткого замыкания и защищают линии и источники питания от повреждений. Короткая выдержка при КЗ позволяет строить селективную защиту.

Выпускаются шесть типоразмеров — 63, 125, 250, 400, 630 и 800 А, 2 и 3 полюса (800 — только 2 полюса), номинальный ток In от 40 до 800 А, предельная отключающая способность Icu до 75 кА (при последовательном соединении трёх полюсов). Сертификаты CCC, CE.

Применяются в новой энергетике, электроэнергетике, промышленной автоматизации, недвижимости, системах электропитания, телекоммуникациях, на железнодорожном и городском транспорте, в промышленном и гражданском строительстве.

Особенности

Высокая отключающая способность, короткое расстояние выброса дуги, вибростойкость
Функция защиты от короткого замыкания с короткой выдержкой времени (30/60 мс) — для селективной защиты
Трёхступенчатая защита: от перегрузки с длительной выдержкой, от КЗ с короткой выдержкой и мгновенная от КЗ
Функция разъединения
Соответствие стандартам GB/T 14048.1, GB/T 14048.2, IEC 60947-1, IEC 60947-2

Область применения

Системы постоянного тока с номинальным рабочим напряжением до DC 250 В и током до 800 А
Новая энергетика, электроэнергетика
Промышленная автоматизация, недвижимость
Системы электропитания, телекоммуникации
Железнодорожный и городской транспорт, промышленное и гражданское строительство

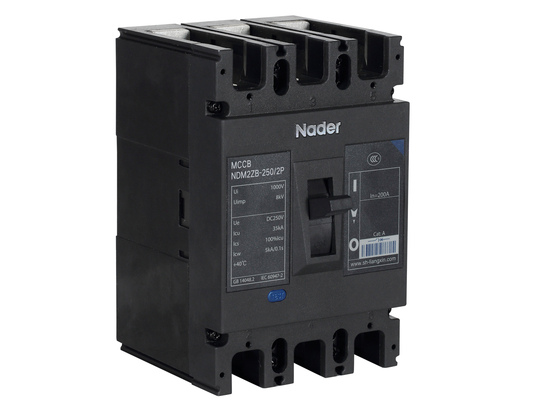

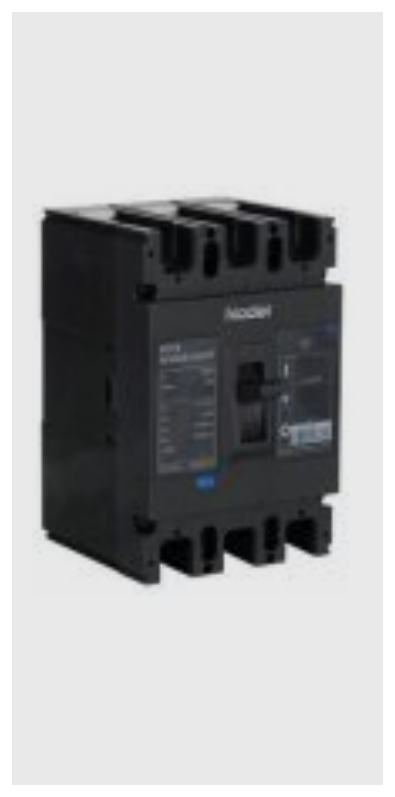

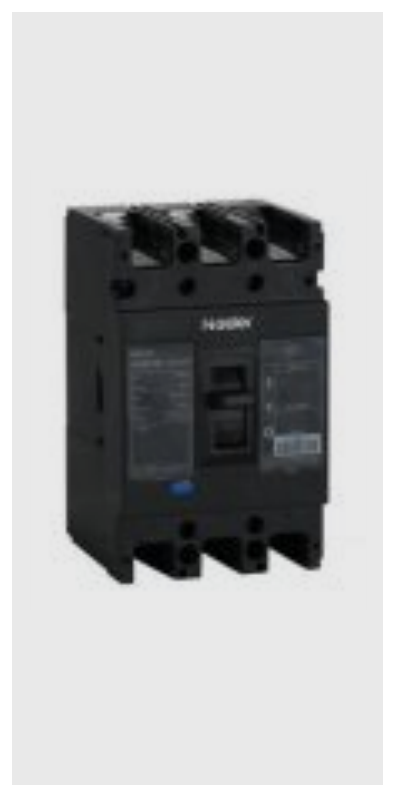

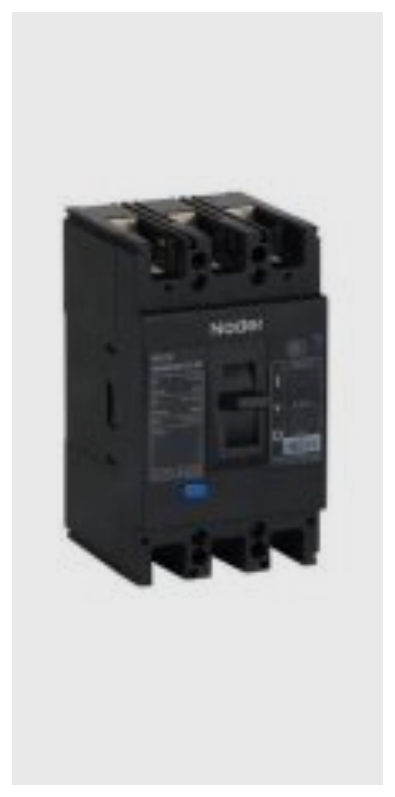

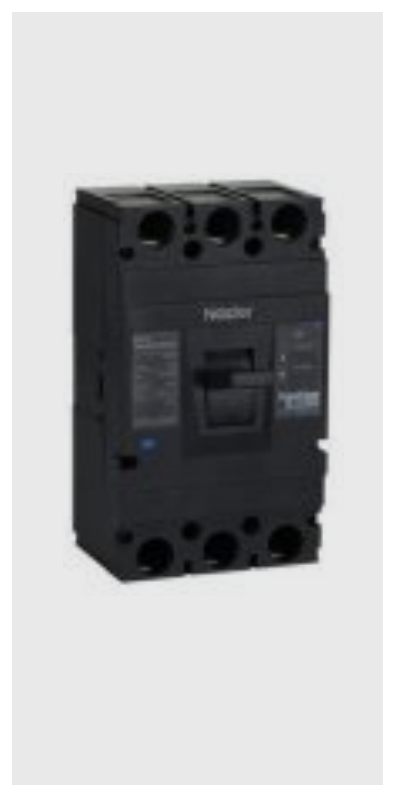

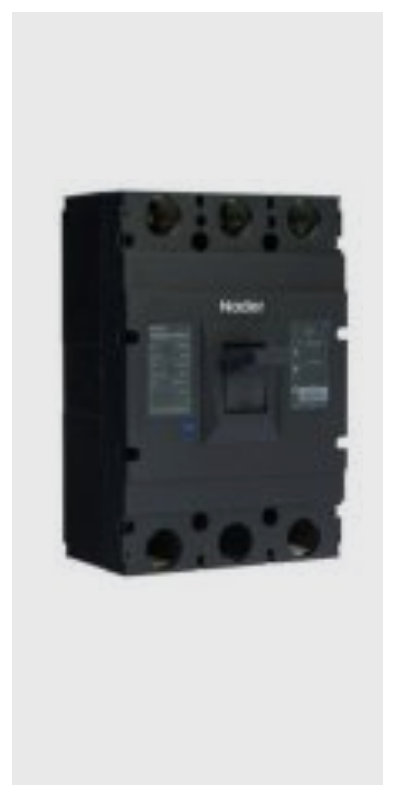

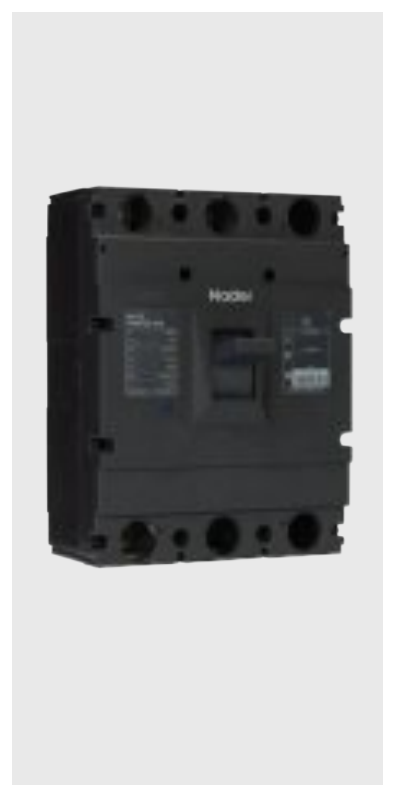

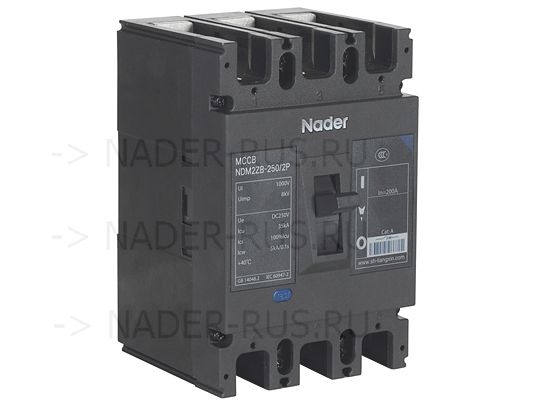

Внешний вид

По каталогу Lazzen (Nader) NDM2 Series, ред. 09.2025 (перевод на русский язык — 10.2026). Технические данные — на вкладке «Характеристики», структура кода и коды аксессуаров — на вкладке «Код заказа».

Особенности:

Тип расцепителя: термомагнитный (нерегулируемый)
In=40..800 A
Icu=25..75 кА
Un=250V DC
Задерж. ср.= 10 / 30 / 60 мс
Установка: стационарный, втычной
Кат. применения: А / B
Кол-во полюсов: 2 / 3

Условия эксплуатации

Параметр	Значение
Температура окружающей среды при эксплуатации	−35…+70 °C, среднесуточная не выше +35 °C; выше +40 °C — со снижением номинала (см. таблицу коэффициентов)
Температура хранения	−40…+75 °C
Высота над уровнем моря	≤ 2500 м; выше — со снижением параметров (см. таблицу)
Относительная влажность (эксплуатация/хранение)	не более 50% при +40 °C; при более низкой температуре допускается более высокая, например до 90% при +20 °C; при образовании конденсата из-за перепадов температуры принимать соответствующие меры
Степень загрязнения	3
Категория перенапряжения (монтажа)	III — для выключателя, подключённого к главной цепи (уровень распределения и управления); II — не подключённого к главной цепи (уровень нагрузки)
Условия установки	во взрывобезопасной среде без газов и токопроводящей пыли, вызывающих коррозию металлов и разрушение изоляции; в местах, защищённых от дождя и снега

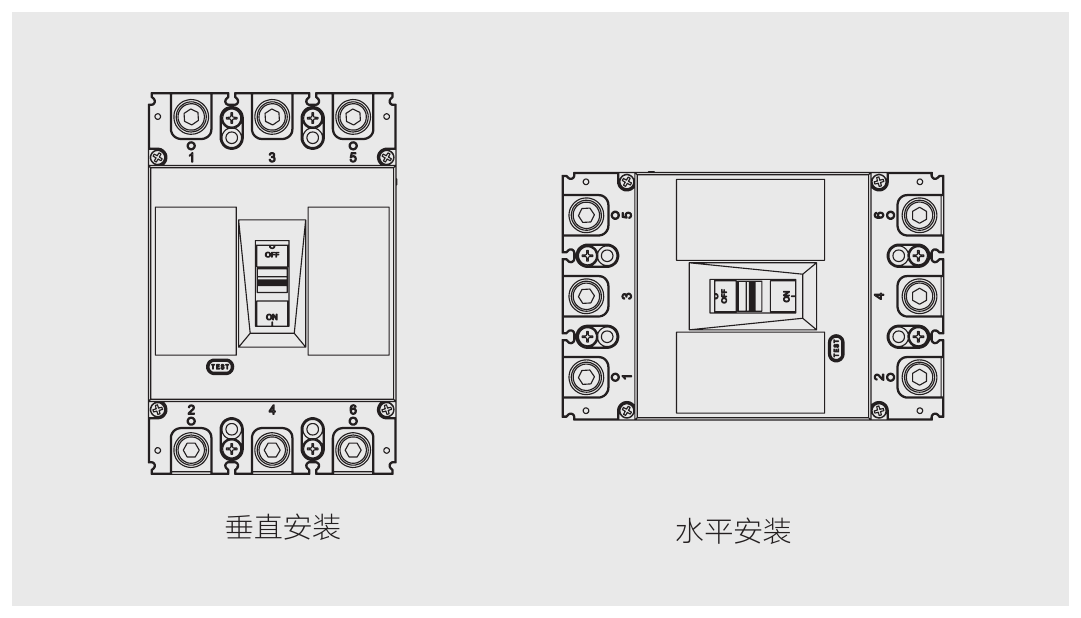

Положение установки	вертикальное (наклон монтажной плоскости от вертикали ≤ ±22,5°) или горизонтальное
Функция разъединения	есть

Таблица 1. Основные технические параметры выключателей

Параметр	63 / 2P	63 / 3P	125 / 2P	125 / 3P	250 / 2P	250 / 3P	400 / 2P	400 / 3P	630 / 2P	630 / 3P	800 / 2P
Номинальный ток типоразмера Inm, А	63	63	125	125	250	250	400	400	630	630	800
Номинальный ток In, А	40, 50, 63	40, 50, 63	40, 50, 63, 80, 100, 125	40, 50, 63, 80, 100, 125	125, 140, 160, 180, 200, 225, 250	125, 140, 160, 180, 200, 225, 250	225, 250, 315, 350, 400	225, 250, 315, 350, 400	400, 500, 630	400, 500, 630	630, 700, 800
Номинальное напряжение изоляции Ui, В	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Номинальное импульсное выдерживаемое напряжение Uimp, В	8000	8000	8000	8000	8000	8000	8000	8000	8000	8000	8000
Испытательное напряжение промышленной частоты (1 мин), В	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500	3500
Категория применения	A	A	A	A	A	A	B	B	B	B	B
Номинальный кратковременно выдерживаемый ток Icw, кА/1 с	1,5	1,5	2,5	2,5	5	5	5	5	8	8	10
Число полюсов	2	3	2	3	2	3	2	3	2	3	2
Номинальное рабочее напряжение Ue, В DC	250	250	250	250	250	250	250	250	250	250	250
Номинальная предельная наибольшая отключающая способность Icu, кА	25	35	35	50	35	50	50	75	50	75	50
Номинальная рабочая наибольшая отключающая способность Ics, кА	25	35	35	50	35	50	50	75	50	75	50
Электрическая износостойкость, циклов	2000	2000	1500	1500	1500	1500	1000	1000	1000	1000	2000
Механическая износостойкость без обслуживания, циклов	10000	10000	8500	8500	8500	8500	4000	4000	4000	4000	6000
Механическая износостойкость с обслуживанием, циклов	20000	20000	17000	17000	17000	17000	8000	8000	8000	8000	12000
Габариты L, мм	135	135	150	150	165	165	257	257	270	270	280
Габариты W, мм	78	103	92	122	107	142	150	198	182	240	210
Габариты H, мм	81,5	81,5	87,5	87,5	103	103	106,5	106,5	110,5	110,5	112
Расстояние выброса дуги, мм	≤50	≤50	≤50	≤50	≤50	≤50	≤100	≤100	≤100	≤100	≤100
Способ присоединения	переднее, P	переднее, P	переднее, P	переднее, P	переднее, P	переднее, P	переднее, P	переднее, P	переднее, P	переднее, P	переднее, P

Габаритные размеры указаны без клеммных крышек. P — с соединительными шинами.

Потери мощности выключателей NDM2ZB

Модель	Условный тепловой ток, А	Суммарные потери 3 полюсов, Вт: переднее/заднее присоединение	Втычное исполнение, переднее присоединение	Втычное исполнение, заднее присоединение
NDM2ZB-63, термомагнитный (40–63 А)	63	20	—	24
NDM2ZB-125, термомагнитный (40–100 А)	100	35	37	40
NDM2ZB-125, термомагнитный (125 А)	125	39	42	43
NDM2ZB-250, термомагнитный (125–225 А)	225	62	66	70
NDM2ZB-250, термомагнитный (250 А)	250	67	73	73
NDM2ZB-400, термомагнитный (225–400 А)	400	115	120	125
NDM2ZB-630, термомагнитный (400–630 А)	630	187	—	200
NDM2ZB-800, термомагнитный (630–800 А)	800	262	—	—

Коэффициенты снижения номинального тока в зависимости от температуры окружающей среды

№	Номинальный ток типоразмера, А	40 °C	45 °C	50 °C	55 °C	60 °C	65 °C	70 °C
1	63	1	0,979	0,958	0,937	0,915	0,893	0,871
2	125	1	0,977	0,954	0,931	0,907	0,883	0,858
3	250	1	0,982	0,963	0,944	0,924	0,904	0,882
4	400	1	0,981	0,962	0,942	0,922	0,901	0,879
5	630	1	0,979	0,958	0,937	0,915	0,893	0,871
6	800	1	0,980	0,960	0,939	0,918	0,897	0,877

При температуре окружающей среды ниже 40 °C изделие работает нормально, снижение номинала не требуется.

Коэффициенты снижения параметров на большой высоте

Высота над уровнем моря, м	2000	2500	3000	3500	4000	4500	5000
Поправочный коэффициент рабочего тока	1	1	0,98	0,97	0,95	0,94	0,93
Испытательное напряжение промышленной частоты, В	3500	3500	3150	3000	2800	2650	2500
Напряжение изоляции, В	1000	1000	900	850	810	770	730

Характеристики защиты от перегрузки (тепловой расцепитель, температура окружающей среды +40 °C)

Номинальный ток расцепителя, А	1,05In (холодное состояние): время несрабатывания, ч	1,3In (горячее состояние): время срабатывания, ч
10≤In≤63	1	1
63<In≤800	2	2

Характеристики защиты от короткого замыкания

Параметр	NDM2ZB-63	NDM2ZB-125	NDM2ZB-250	NDM2ZB-400	NDM2ZB-630	NDM2ZB-800
Заводская уставка тока мгновенного срабатывания	16 ± 20%	16 ± 20%	16 ± 20%	16 ± 20%	16 ± 20%	16 ± 20%
Ток срабатывания с выдержкой времени при КЗ Is	10In ± 20%	10In ± 20%	10In ± 20%	10In ± 20%	10In ± 20%	10In ± 20%
Уставка времени срабатывания с выдержкой при КЗ t, мс	60	60	60	60	60	30, 60
Допуск уставки времени срабатывания с выдержкой при КЗ	5%	5%	5%	5%	5%	5%

Примечание 1. Выдержка времени срабатывания при КЗ — это не время полного отключения выключателя; для надёжной селективной защиты она добавляется к времени мгновенного полного отключения. Уставка мгновенного срабатывания в каталоге указана как «16 ± 20%» (без обозначения In; по смыслу — 16In).

Выбор сечения шин (проводников) по номинальному току

Номинальный ток, А	16, 20	25	32	40, 50	63	80	100	125, 140	160	180, 200, 225	250	315, 350	400
Сечение проводника, мм²	2,5	4,0	6,0	10	16	25	35	50	70	95	120	185	240

Выбор кабелей и медных шин (500–800 А)

Номинальный ток, А	Кабель: количество	Кабель: сечение, мм²	Медная шина: количество	Медная шина: размер, мм × мм
500	2	150	2	30 × 5
630	2	185	2	40 × 5
700, 800	2	240	2	50 × 5

1. Присоединение к выключателю выбирать по разделу «Габаритные, установочные размеры и способы присоединения». 2. При присоединении медными шинами их нельзя подключать непосредственно к корпусу выключателя — требуются соединительные шины (аксессуар). 3. Неуказанные допуски — по GB/T 1804-c.

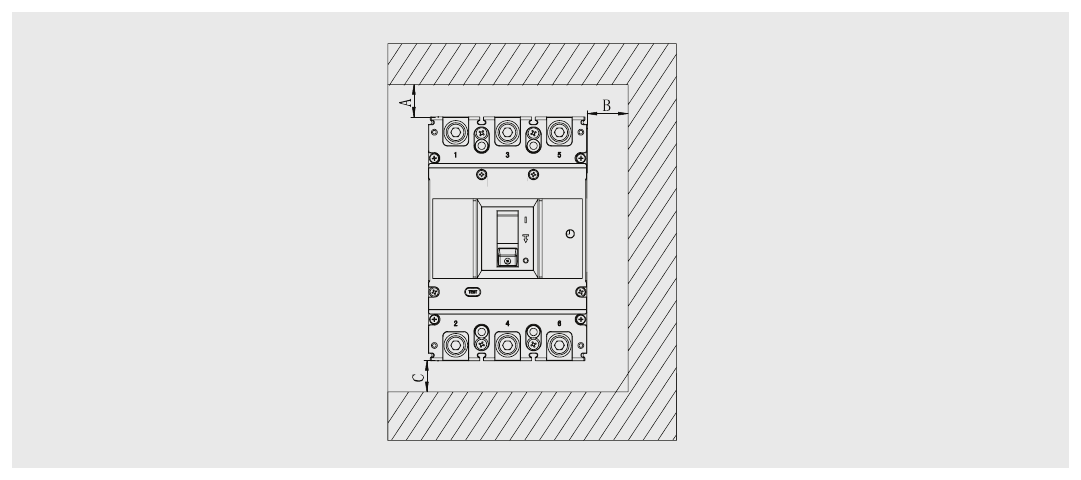

Безопасные расстояния при установке в металлическом шкафу (изоляционные расстояния), мм

Модель	A (от вводных выводов до стенки шкафа) с клеммной крышкой	A без клеммной крышки	B (до боковой стенки шкафа)	C (от выводных выводов до стенки шкафа)
NDM2ZB-63	25	65	30	30
NDM2ZB-125	25	65	30	30
NDM2ZB-250	25	65	30	30
NDM2ZB-400	25	120	35	35
NDM2ZB-630	25	120	35	35
NDM2ZB-800	25	120	35	35

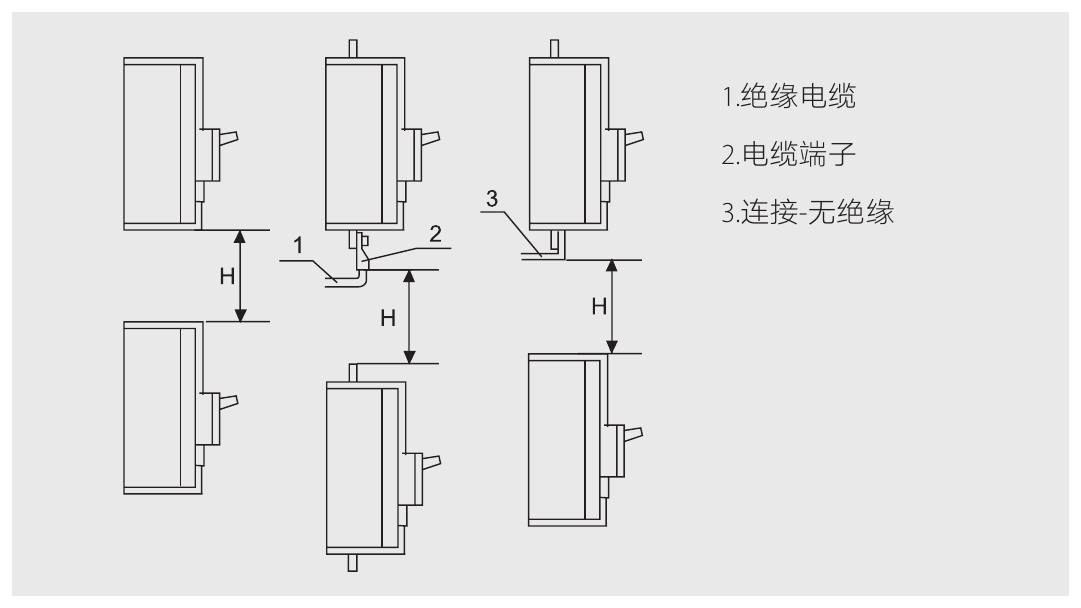

Минимальное расстояние H между выключателями при установке друг над другом, мм

Модель	С клеммной крышкой	Без клеммной крышки
NDM2ZB-63	90	90
NDM2ZB-125	90	91
NDM2ZB-250	90	93
NDM2ZB-400	155	155
NDM2ZB-630	155	155
NDM2ZB-800	155	155

Обозначения на схеме: 1 — изолированный кабель; 2 — кабельный наконечник; 3 — соединение без изоляции. Перед подачей напряжения проверить установку клеммных крышек или межфазных перегородок.

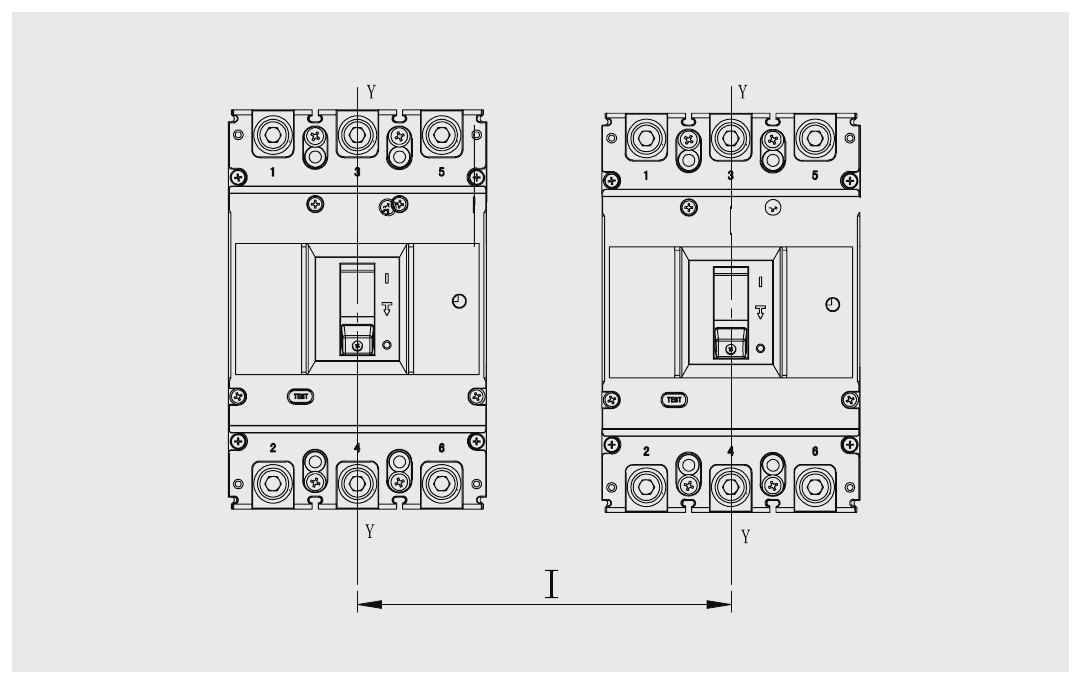

Минимальное межосевое расстояние при установке выключателей в ряд, мм

Модель	Ширина выключателя 2P	Ширина выключателя 3P	Межосевое расстояние I, 2P	Межосевое расстояние I, 3P
NDM2ZB-63	78	103	108	133
NDM2ZB-125	92	122	122	152
NDM2ZB-250	107	142	137	172
NDM2ZB-400	150	198	190	238
NDM2ZB-630	182	240	222	280
NDM2ZB-800	210	—	250	—

1. При установке в ряд или друг над другом проверить, что соединительные шины или кабели не уменьшают воздушные изоляционные расстояния. 2. Неуказанные допуски — по GB/T 1804-c.

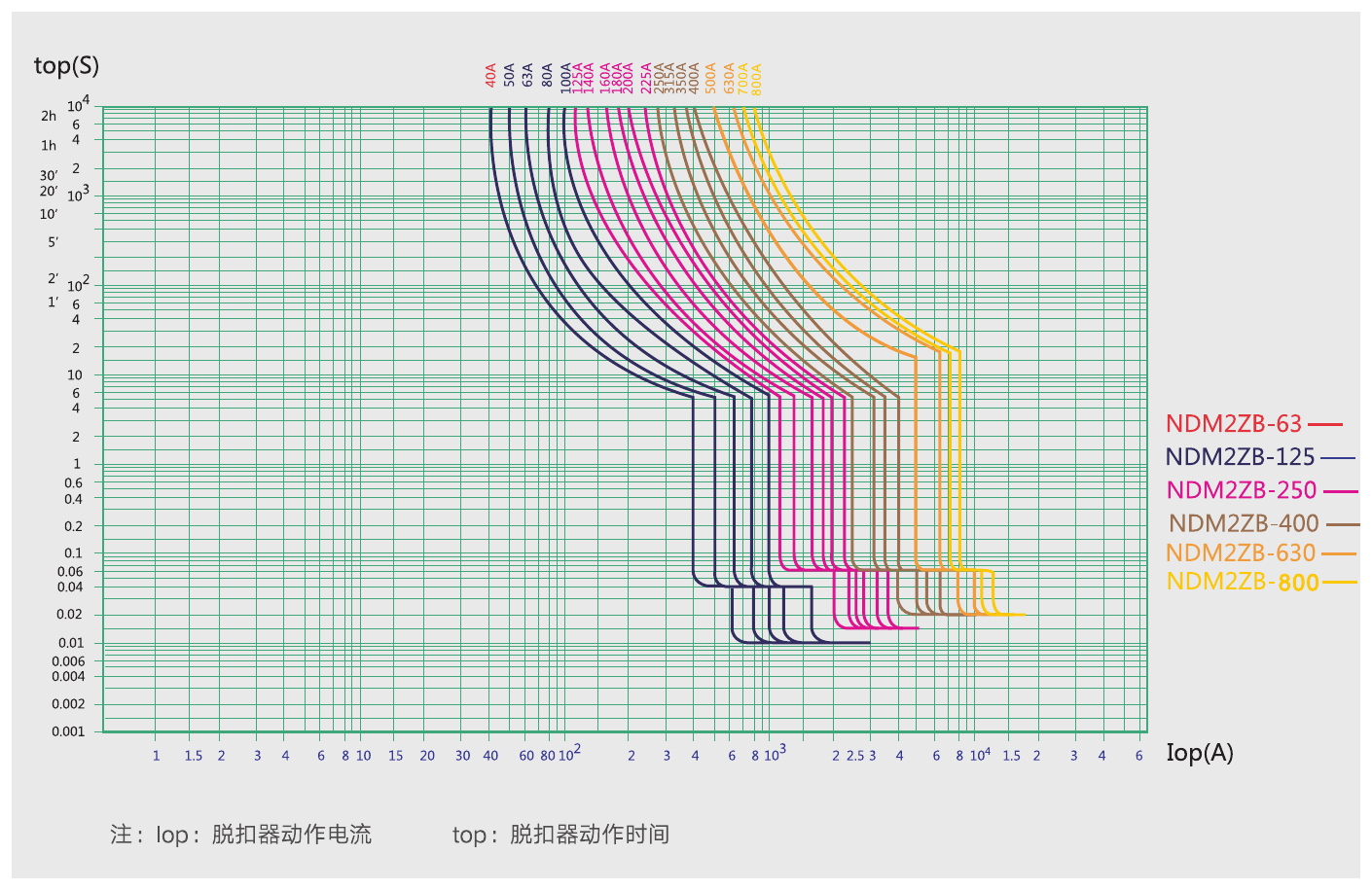

Время-токовые характеристики (ВАХ)

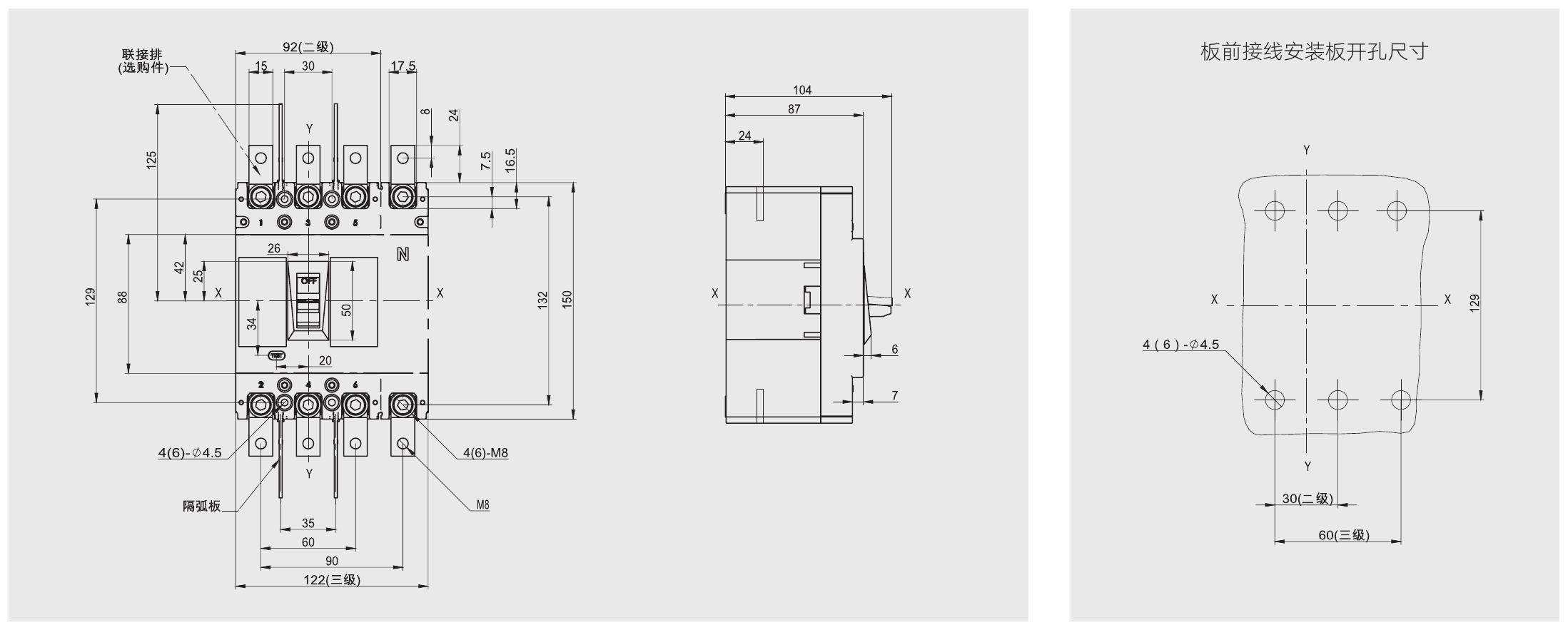

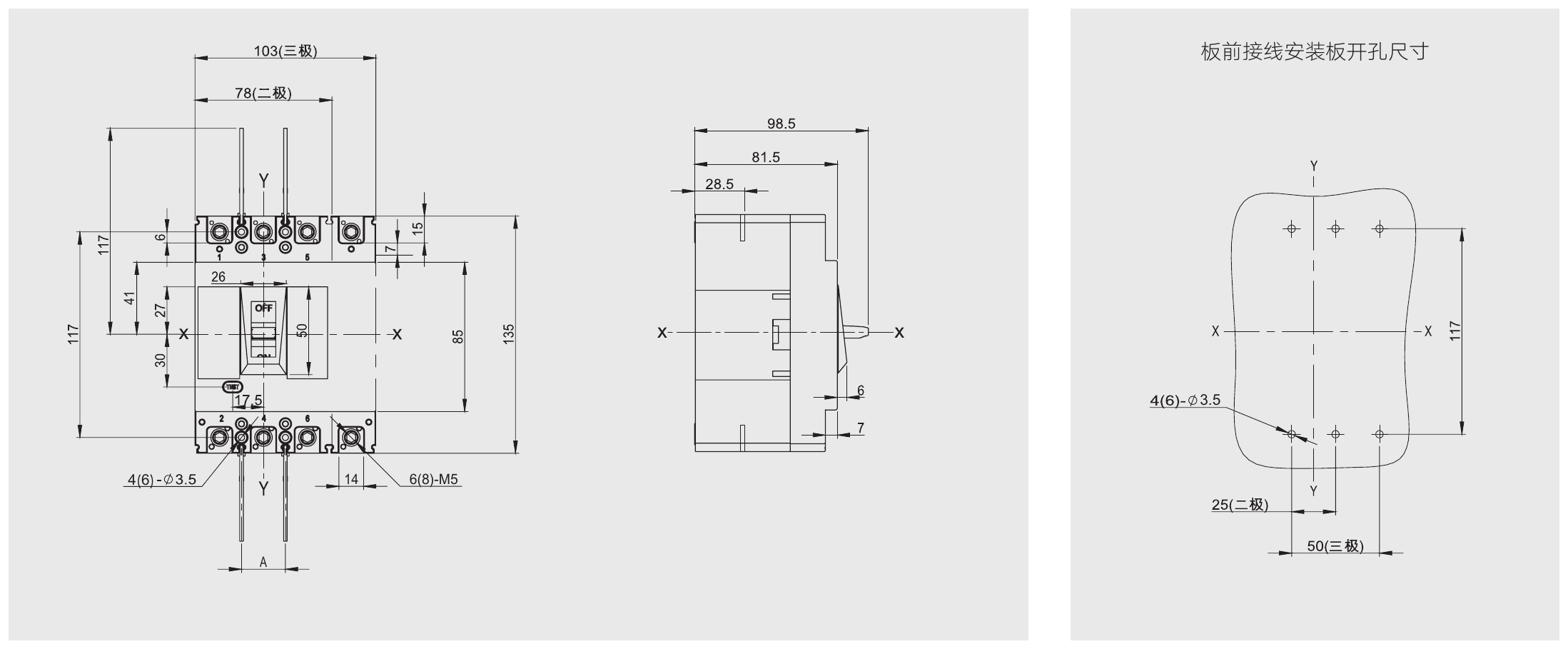

Габаритные и установочные размеры

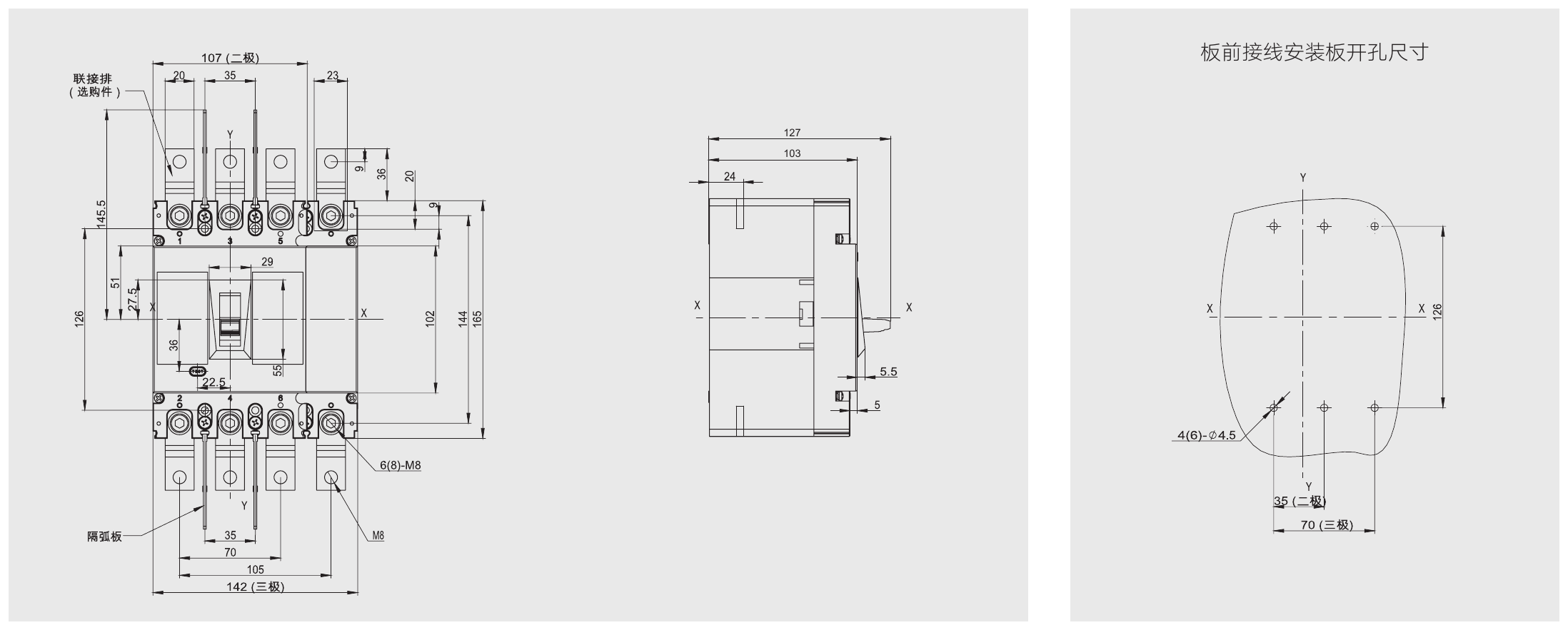

NDM2ZB-250: габаритные и установочные размеры, переднее присоединение (2P, 3P), разметка отверстий в монтажной панели

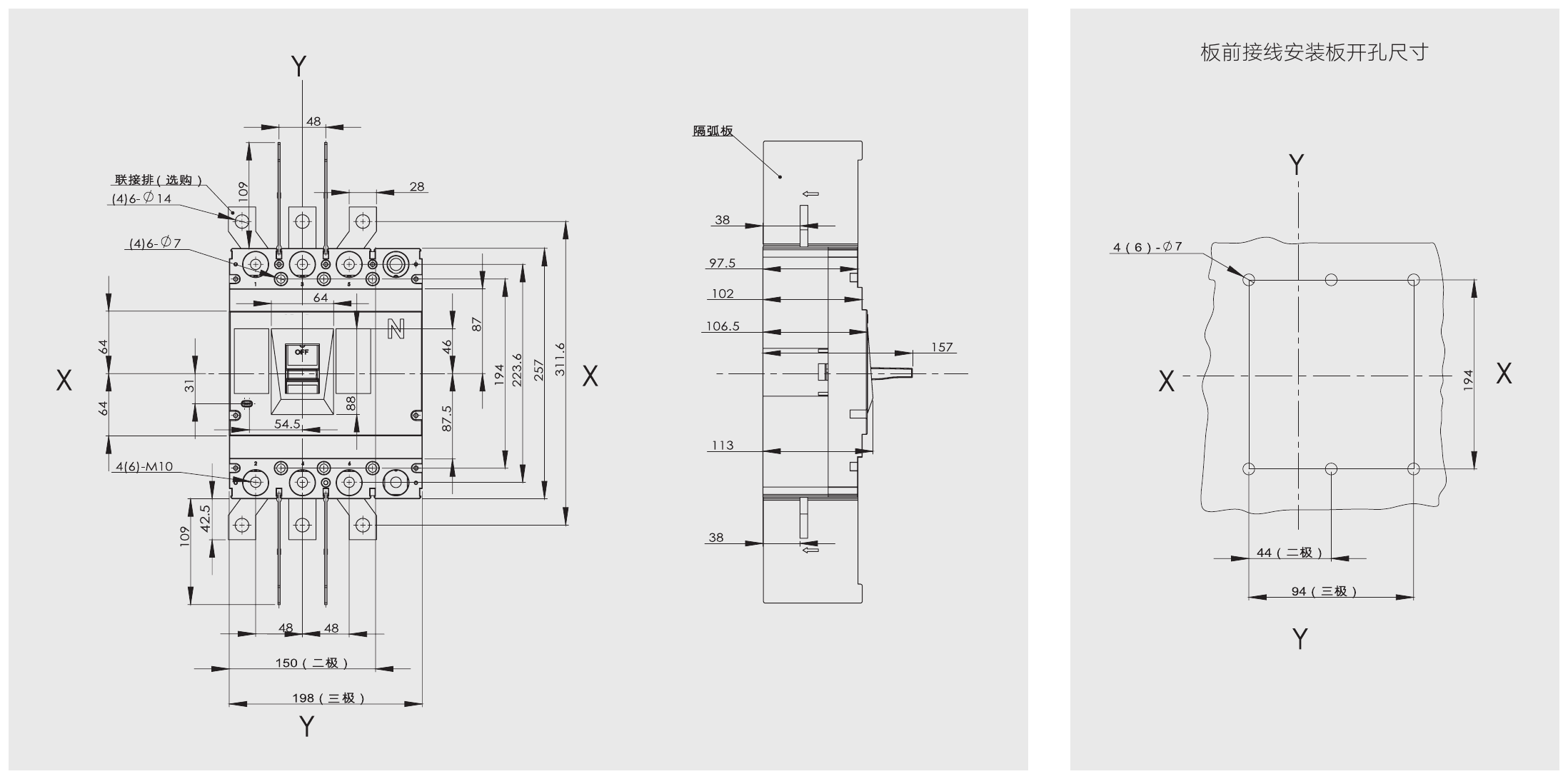

NDM2ZB-400: габаритные и установочные размеры, переднее присоединение (2P, 3P), разметка отверстий в монтажной панели

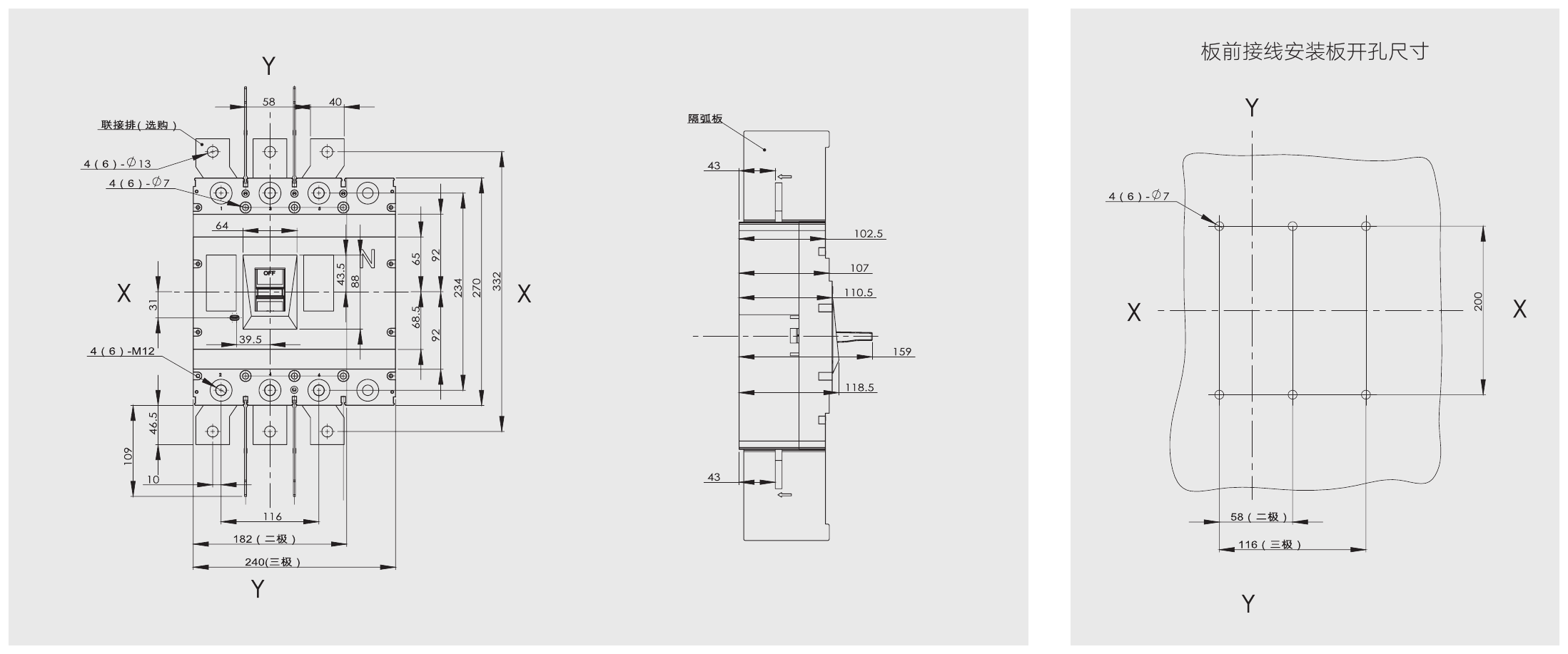

NDM2ZB-630: габаритные и установочные размеры, переднее присоединение (2P, 3P), разметка отверстий в монтажной панели

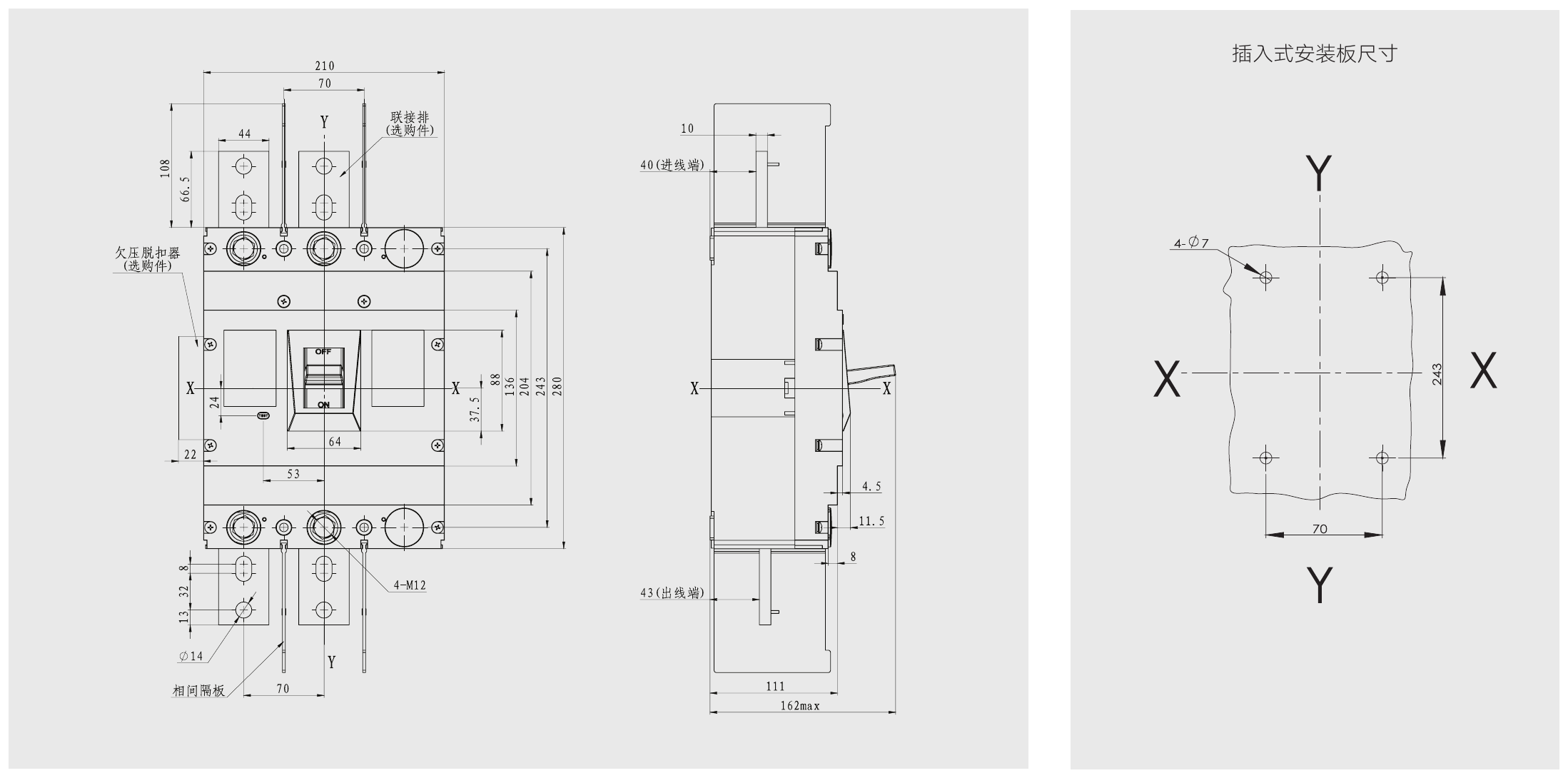

NDM2ZB-800: габаритные и установочные размеры, переднее присоединение (2P), размеры монтажной панели

Схемы подключения

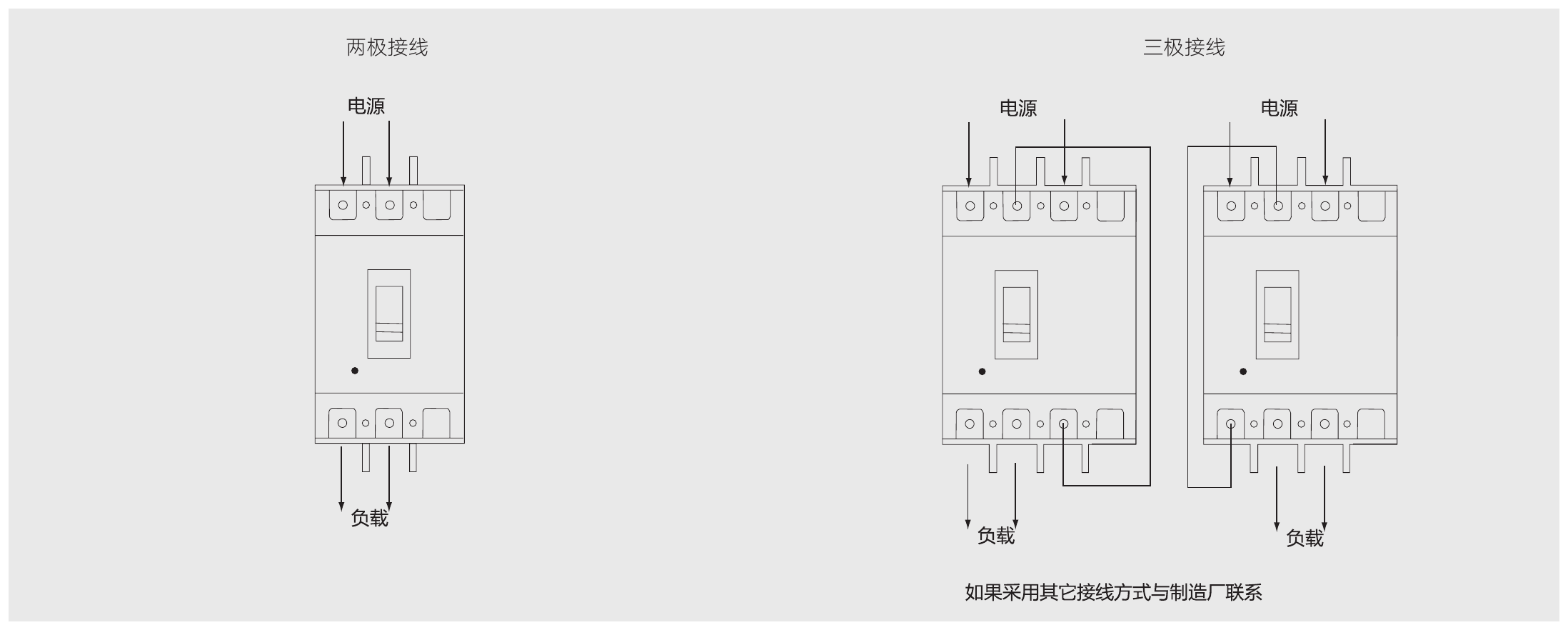

Схемы присоединения: двухполюсное и трёхполюсное (последовательное соединение полюсов); иные схемы — по согласованию с изготовителем

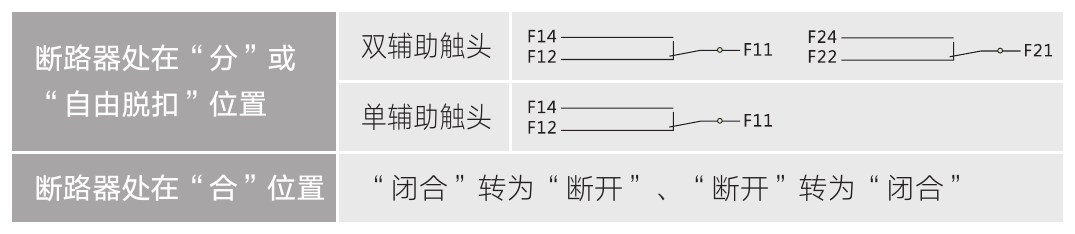

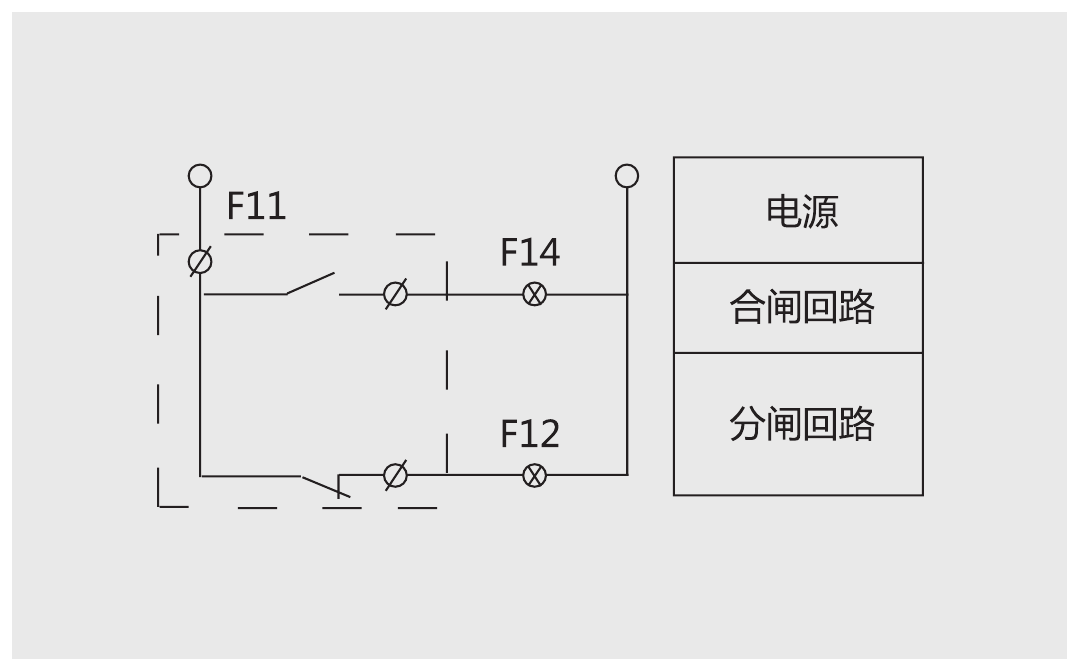

Вспомогательные контакты и их комбинации (положение «отключено»/«свободное расцепление»)

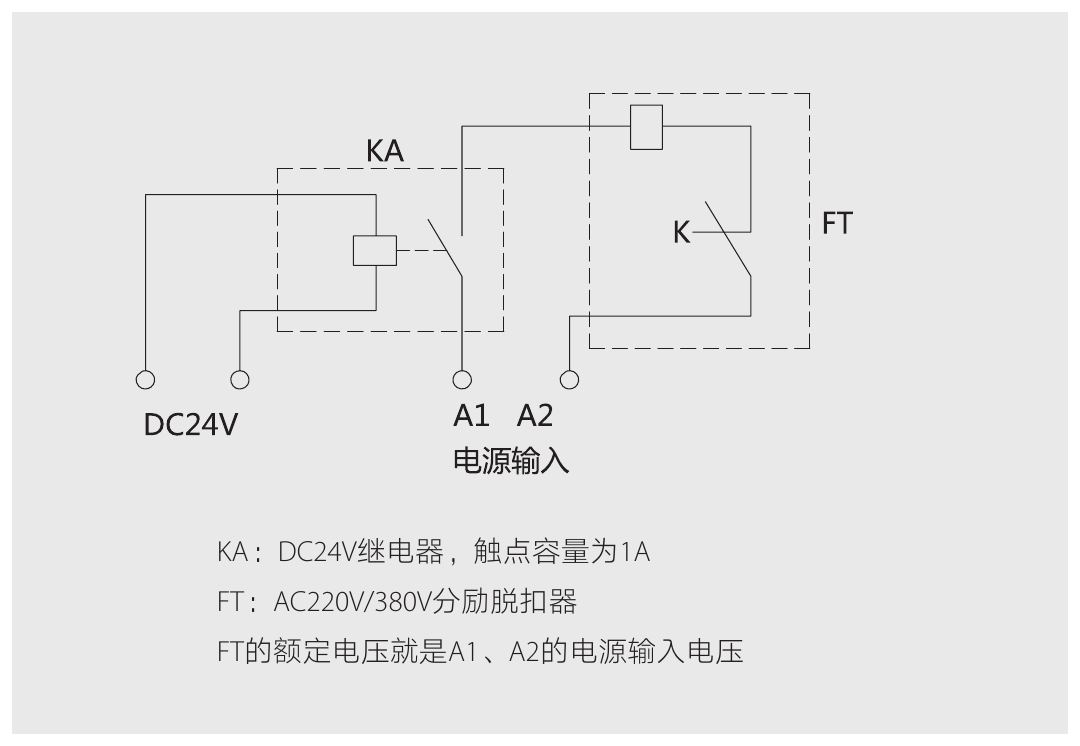

Схема управления независимым расцепителем AC 220/380 В через промежуточное реле DC 24 В

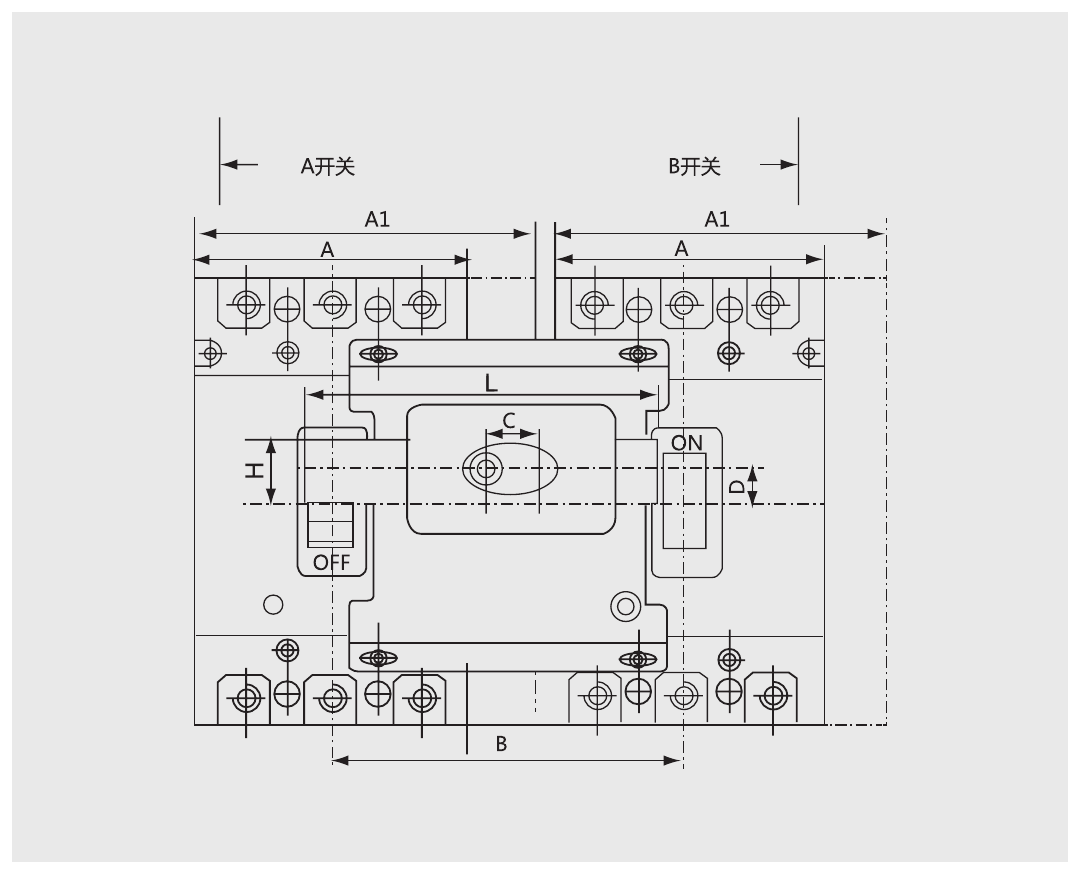

Монтаж, втычное и выдвижное исполнение

Изоляционные расстояния при установке в металлическом шкафу

Минимальное расстояние между выключателями при установке друг над другом

Минимальное межосевое расстояние при установке в ряд

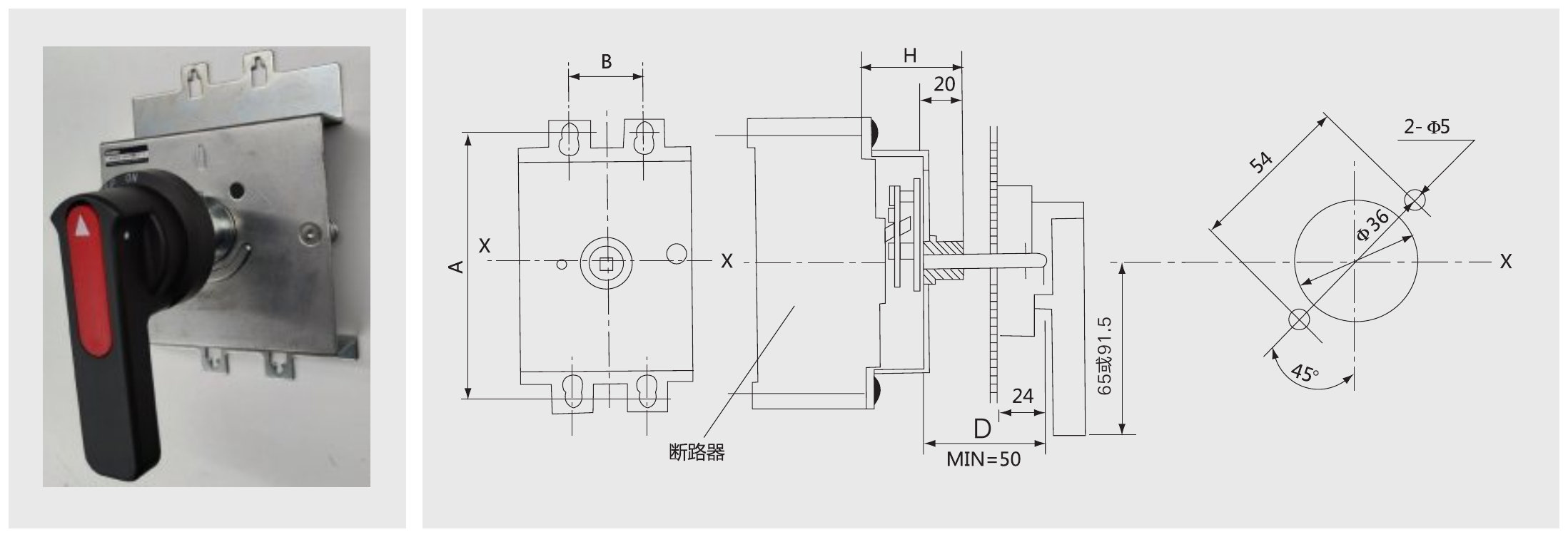

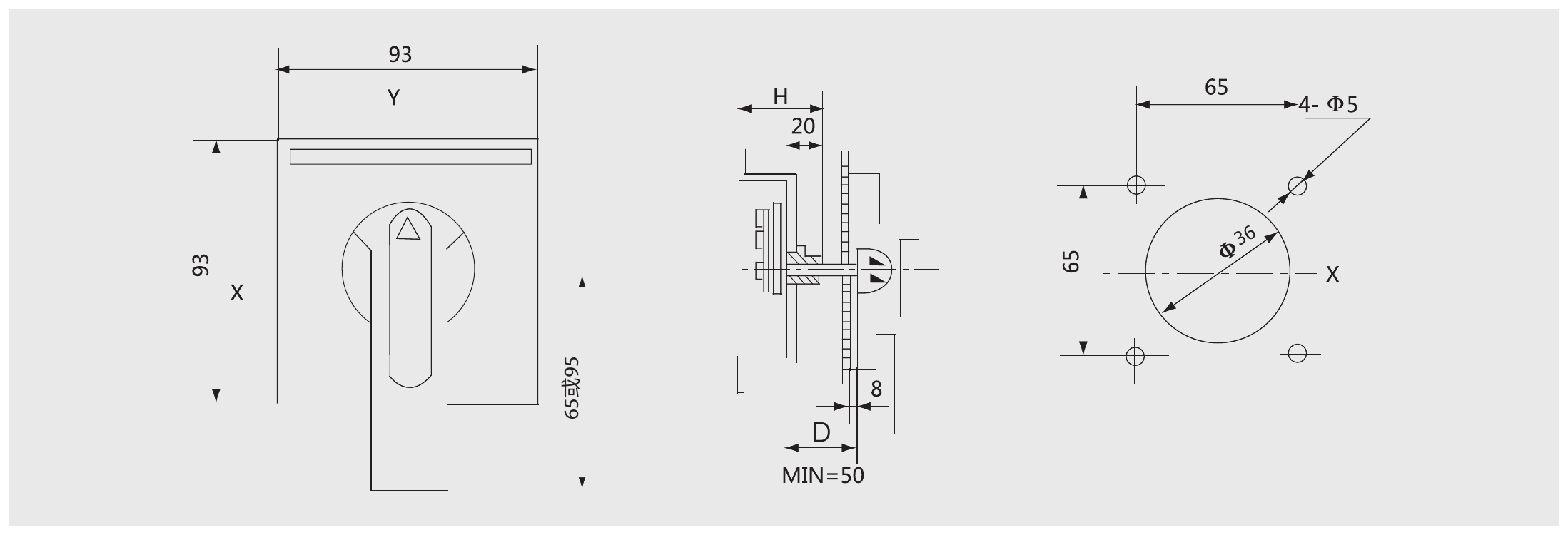

CS1-F: разметка отверстий для установки рукоятки

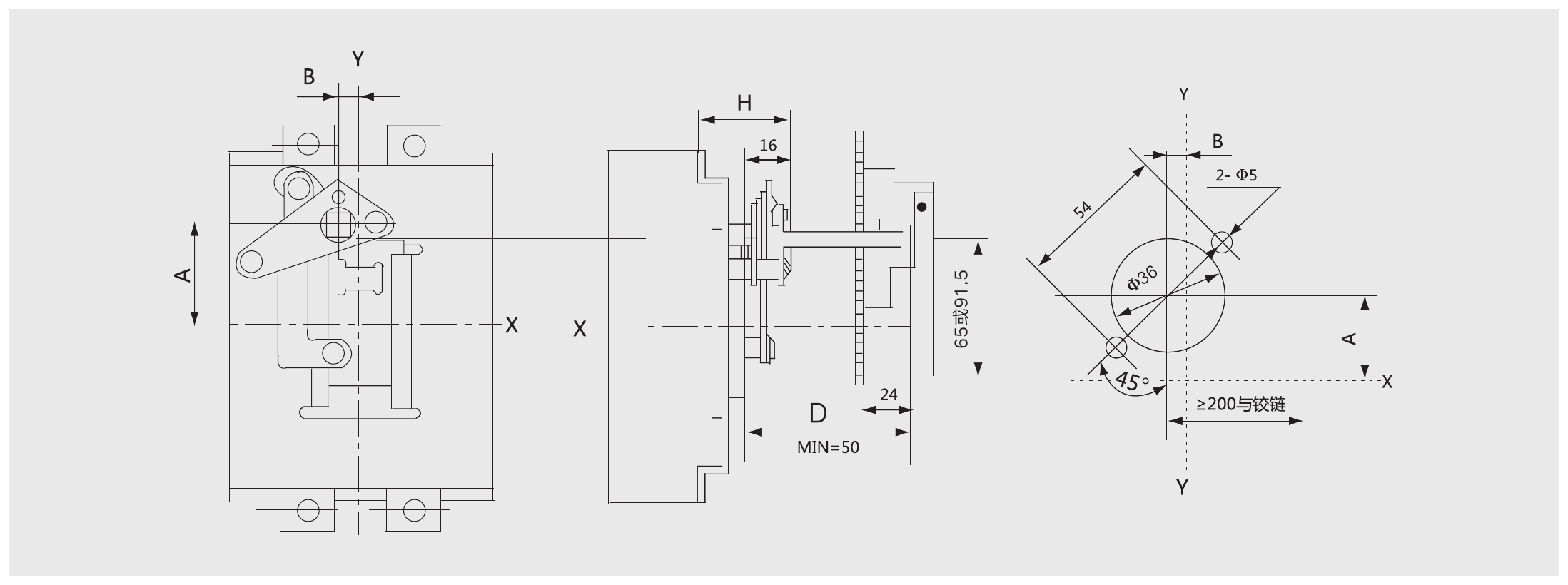

CS2-B: разметка отверстий для установки рукоятки

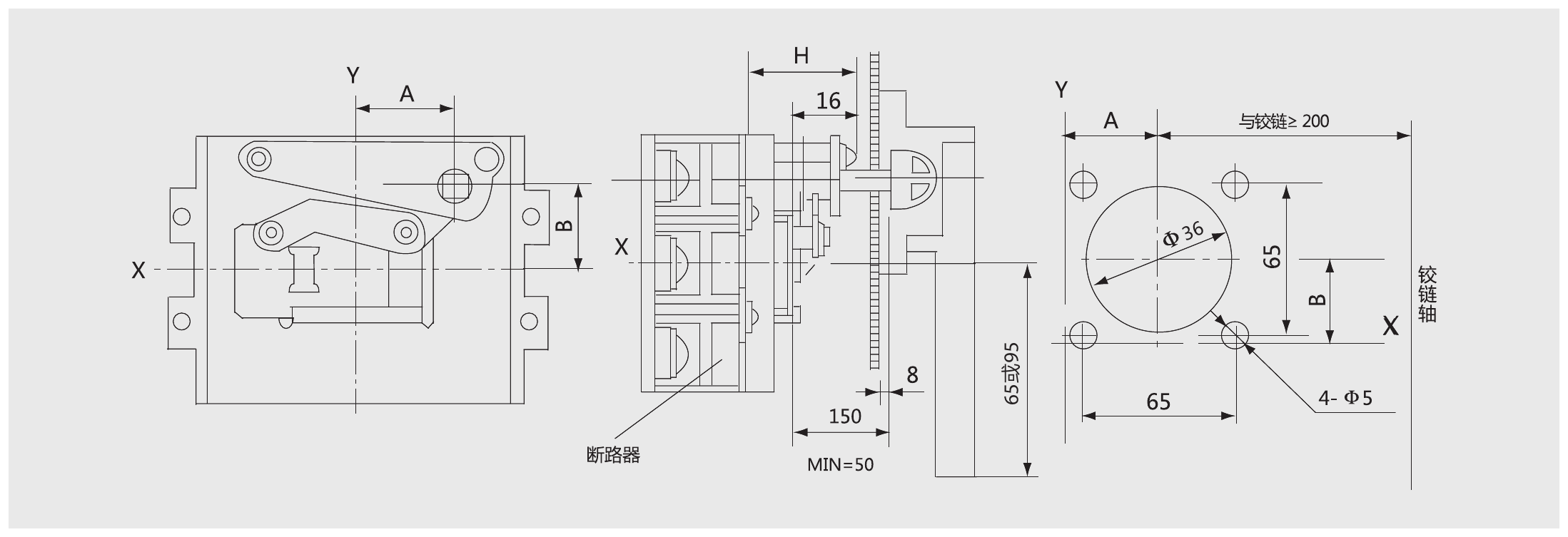

CS2-F: разметка отверстий для установки рукоятки

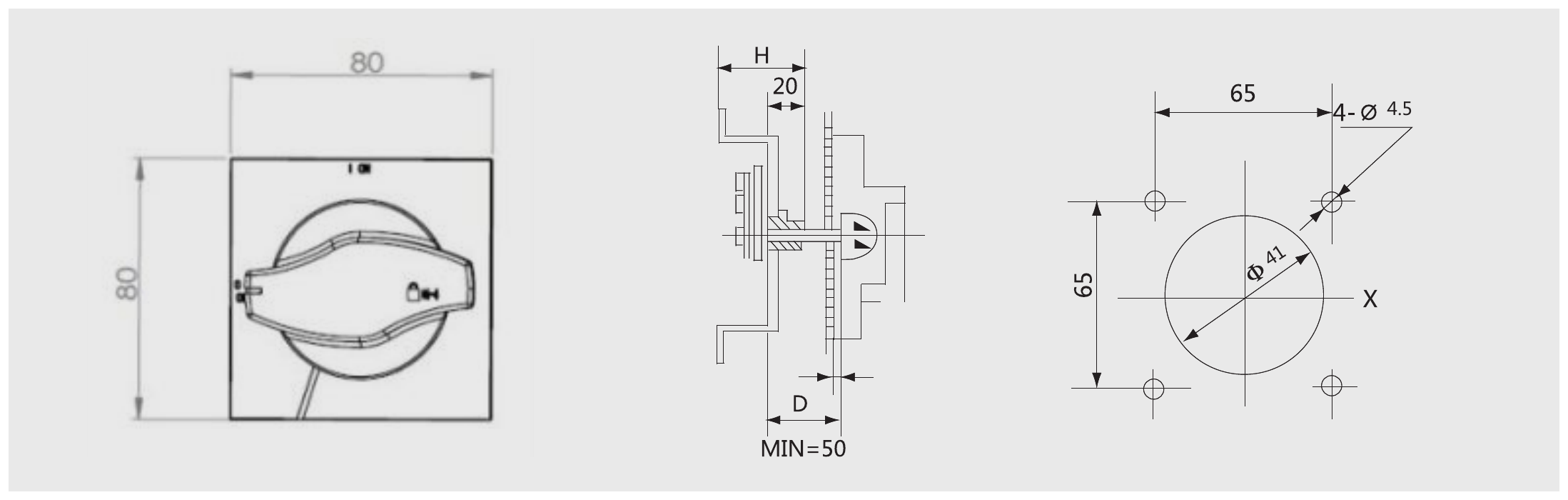

Рукоятка IP65 (типоразмеры до 250): разметка отверстий

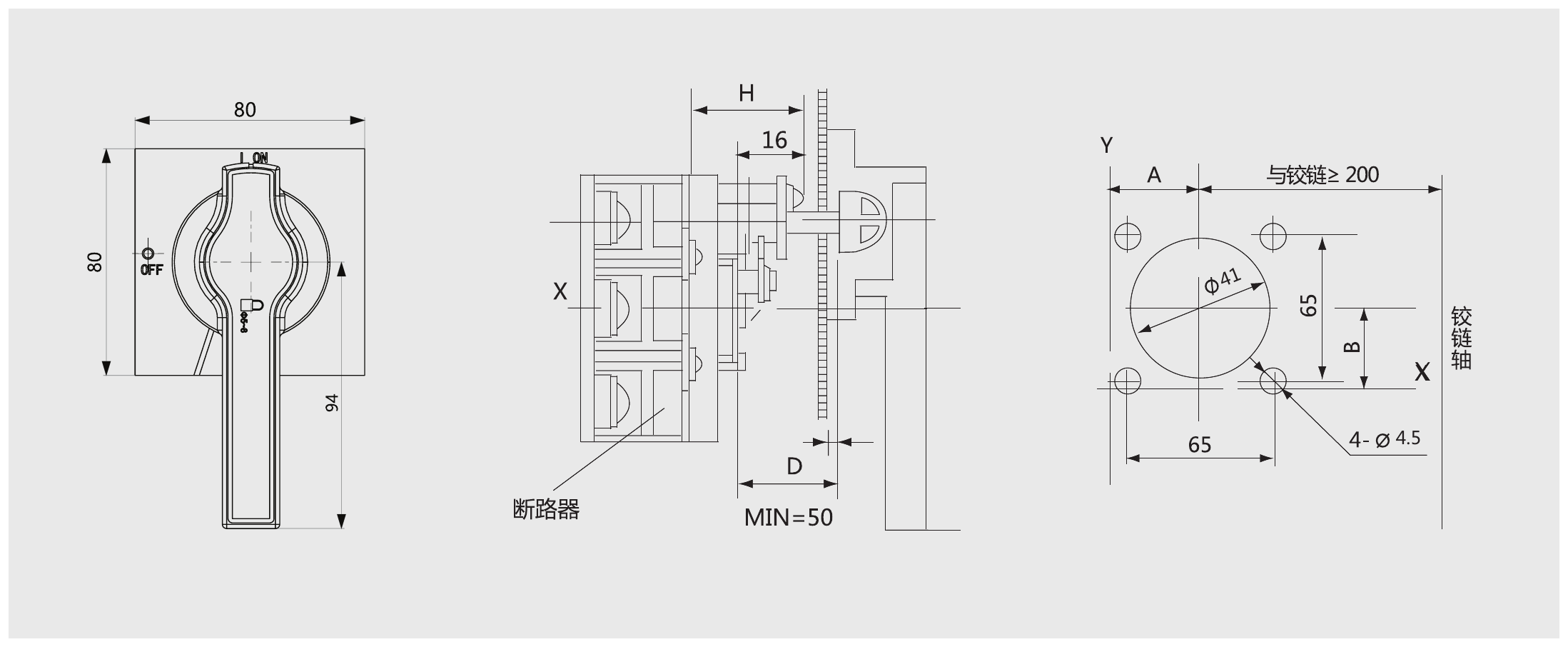

Рукоятка P65 (типоразмеры от 400): разметка отверстий

Дополнительно

Условное обозначение выключателя с функцией разъединения

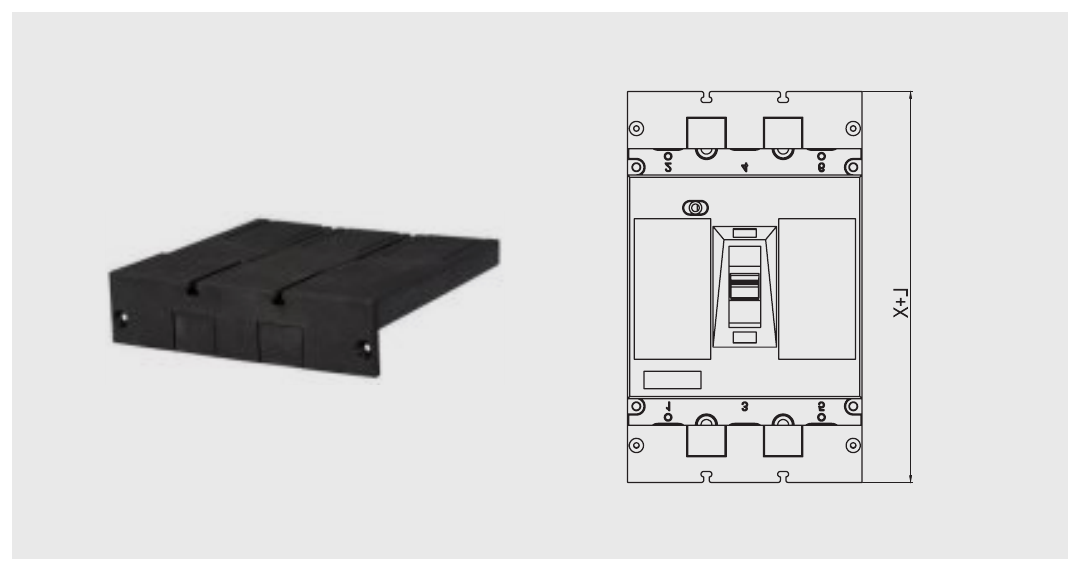

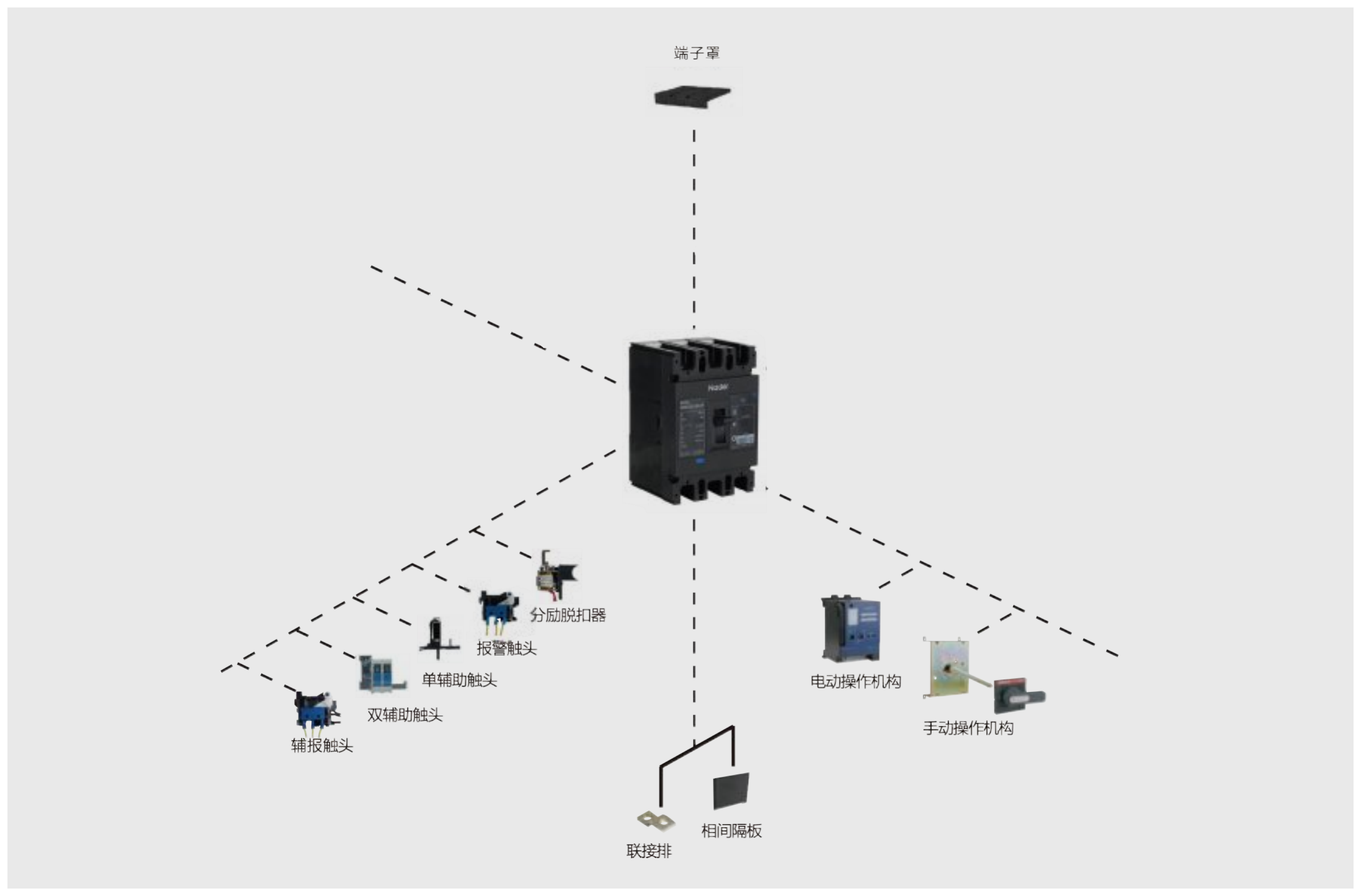

Перечень аксессуаров: клеммные крышки, независимый расцепитель, сигнальный контакт, одинарный и двойной вспомогательные контакты, вспомогательно-сигнальный контакт, моторный привод, ручной привод, соединительные шины, межфазные перегородки

Таблица 2 каталога: коды аксессуаров и место установки

ND	M	2	ZB	-			/					-		-
1	2	3	4		5	6		7	8	9	10		11		12

Расшифровка обозначения:

№	Параметр	Расшифровка
1	Код предприятия	ND: низковольтная аппаратура марки Nader
2	Код изделия	M: автоматический выключатель в литом корпусе
3	Порядковый номер разработки	2
4	Код производной серии	ZB: постоянного тока, трёхступенчатая защита
5	Типоразмер (габарит)	Типоразмер (номинальный ток габарита Inm, А): 63, 125, 250, 400, 630, 800 — см. табл. 1
6	Способ управления	без кода: непосредственное управление рукояткой; P: моторный (двигательный) привод; Z: поворотная рукоятка
7	Число полюсов	2, 3 (NDM2ZB-800 — только 2)
8	Код расцепителя	2: только мгновенный расцепитель; 3: комбинированный (термомагнитный) расцепитель
9	Код аксессуаров	Код аксессуаров — см. табл. 2
10	Выдержка времени при коротком замыкании	30: 30 мс; 60: 60 мс. По таблице характеристик защиты от КЗ уставка 60 мс — для NDM2ZB-63…630, 30 или 60 мс — для NDM2ZB-800
11	Номинальный ток In, А	Номинальный ток In — см. табл. 1: 63 — 40, 50, 63; 125 — 40, 50, 63, 80, 100, 125; 250 — 125, 140, 160, 180, 200, 225, 250; 400 — 225, 250, 315, 350, 400; 630 — 400, 500, 630; 800 — 630, 700, 800
12	Способ присоединения	без кода: стандартное исполнение; P: соединительные шины (расширители выводов); J: механическая блокировка

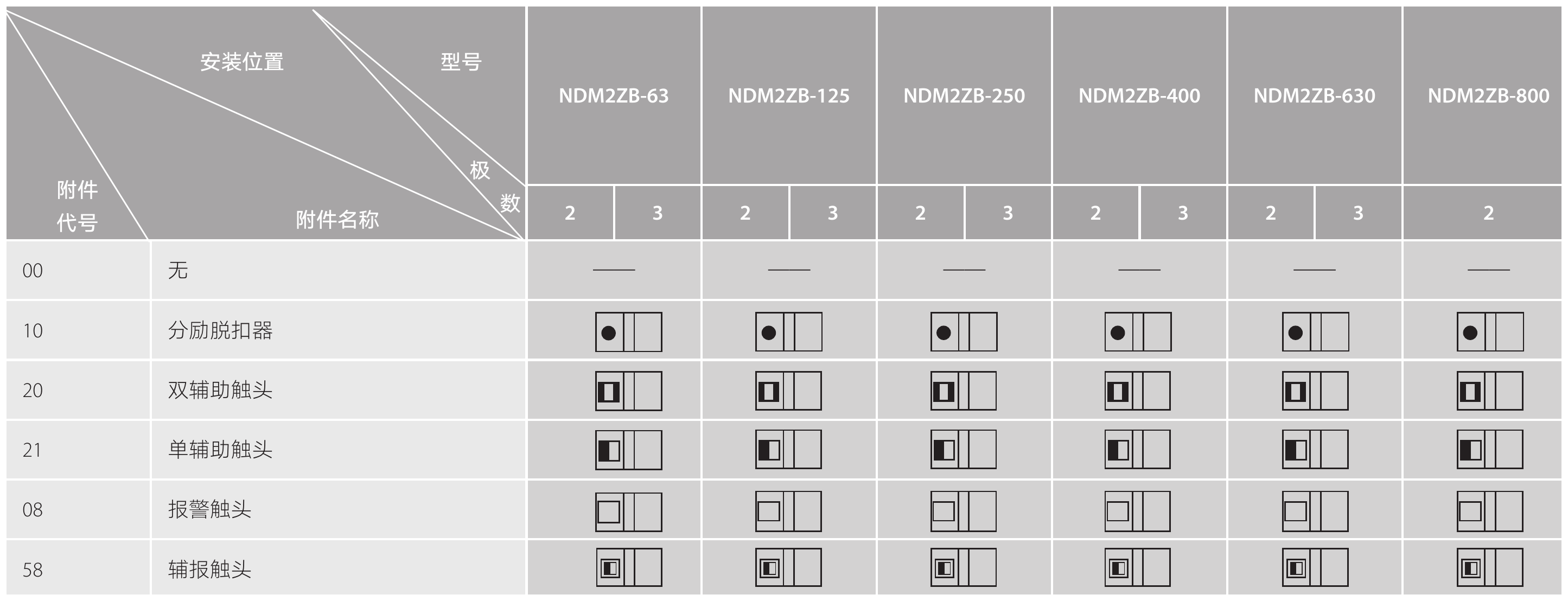

Таблица 2. Код модификации и место установки аксессуаров

Код

Состав комплектации

Описание

Меcто установки

NDM2ZB-63/2P

NDM2ZB-63/3P

NDM2ZB-125/2P

NDM2ZB-125/3P

NDM2ZB-250/2P

NDM2ZB-250/3P

NDM2ZB-400/2P

NDM2ZB-400/3P

NDM2ZB-630/2P

NDM2ZB-630/3P

NDM2ZB-800/2P

Без аксессуаров

Независимый расцепитель

Двойной вспомогательный контакт

Вспомогательный контакт (одинарный)

Сигнальный (аварийный) контакт

Вспомогательно-сигнальный (аварийный) контакт

Один аксессуар объединяет функции вспомогательного и сигнального контакта

Примечание 1. Позиция 10 — уставка выдержки времени срабатывания при коротком замыкании: 60 мс для NDM2ZB-63, -125, -250, -400, -630; 30 или 60 мс для NDM2ZB-800 (допуск уставки ±5%).

Примечание 2. Выдержка времени срабатывания при КЗ — это не полное время отключения выключателя: для обеспечения надёжной селективной защиты она добавляется к времени мгновенного полного отключения.

Примечание 3. Код расцепителя «2» — только мгновенный расцепитель, «3» — комбинированный (термомагнитный) расцепитель.

Примечание 4. Позиция 12 «Способ присоединения»: без кода — стандартное изделие; P — соединительные шины; J — механическая блокировка.

Пример (составлен по схеме кода; в каталоге примера нет): NDM2ZB-250/2310 60-200 — выключатель NDM2ZB типоразмера 250, ручное управление, 2 полюса, комбинированный расцепитель, независимый расцепитель (код 10), выдержка при КЗ 60 мс, In = 200 А.

Аксессуары и дополнительные элементы:

Внутренние аксессуары NDM2ZB: независимый расцепитель, вспомогательный контакт (одинарный и двойной), сигнальный (аварийный) контакт, вспомогательно-сигнальный контакт — устанавливаются слева от рукоятки (см. табл. 2). Внешние аксессуары: моторный привод, ручной выносной привод (поворотная рукоятка), механическая блокировка, блокирующее устройство MS2, клеммные крышки, соединительные шины, межфазные перегородки. Расцепитель минимального напряжения в таблице кодов аксессуаров NDM2ZB отсутствует.

Вспомогательный контакт (одинарный / двойной)

Положение контактов: при выключателе в положении «отключено» или «свободное расцепление» — как на схеме (двойной вспомогательный контакт: F14–F12–F11 и F24–F22–F21; одинарный: F14–F12–F11); при положении «включено» замкнутые контакты размыкаются, разомкнутые — замыкаются. Код в обозначении: 21 — одинарный, 20 — двойной вспомогательный контакт.

Применимость: все типоразмеры; монтаж слева от рукоятки — см. табл. 2

Токовые параметры вспомогательного контакта

Номинальный ток типоразмера, А	Условный тепловой ток Ith, А	Номинальный рабочий ток AC 400 В, А	Номинальный рабочий ток DC 220 В, А
63, 125, 250	3	0,3	0,15
400, 630, 800	3	0,4	0,15

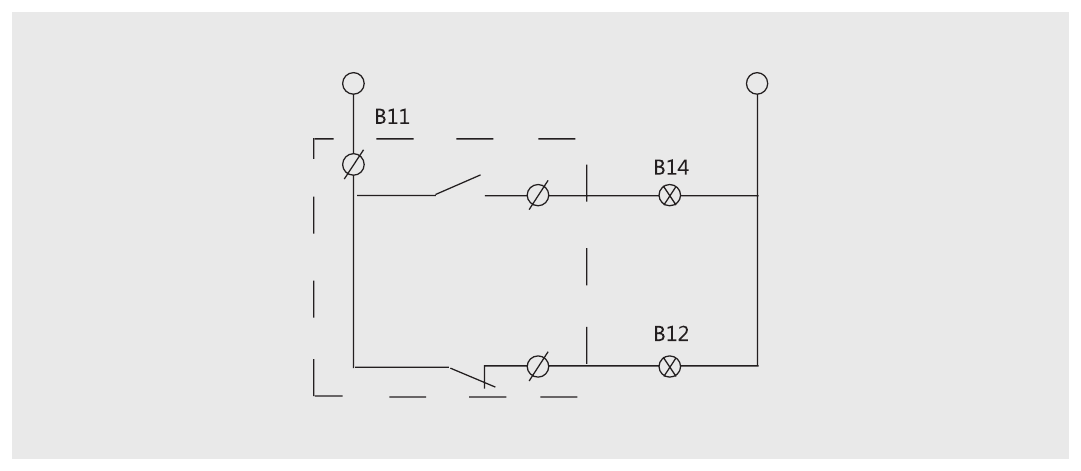

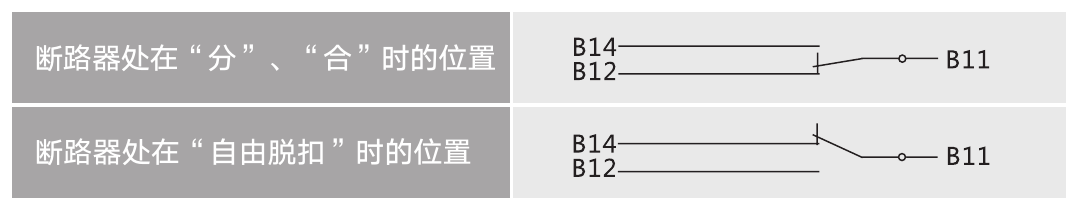

Сигнальный (аварийный) контакт

При нормальном включении и отключении выключателя контакт не срабатывает; только после свободного расцепления (аварийного отключения) контакт меняет исходное состояние: нормально разомкнутый замыкается, нормально замкнутый размыкается. После повторного взвода выключателя контакт возвращается в исходное положение. Выводы B11, B12, B14. Код в обозначении — 08.

Применимость: все типоразмеры; монтаж слева от рукоятки — см. табл. 2

Токовые параметры сигнального контакта

Номинальный ток типоразмера, А	Условный тепловой ток Ith, А	Номинальный рабочий ток AC 400 В, А	Номинальный рабочий ток DC 220 В, А
63, 125, 250	3	0,3	0,15
400, 630, 800	3	0,3	0,15

Вспомогательно-сигнальный (аварийный) контакт

Один аксессуар, объединяющий функции вспомогательного и сигнального контакта. Код в обозначении — 58.

Применимость: все типоразмеры; монтаж слева от рукоятки — см. табл. 2

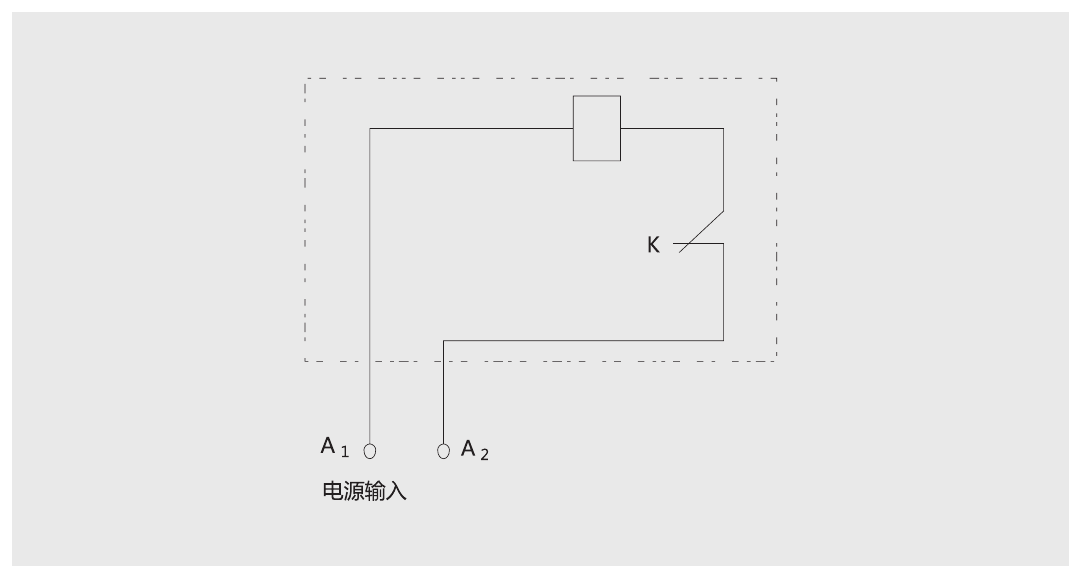

Независимый расцепитель

При напряжении от 70 до 110% номинального напряжения управления независимый расцепитель должен надёжно отключать выключатель при любых условиях эксплуатации. Напряжение управления: AC 230 В, AC 380 В, DC 24 В, DC 220 В. Выводы A1, A2 — ввод питания; K — контакт в цепи катушки. Код в обозначении — 10.

Для управления расцепителем AC 220/380 В от цепи DC 24 В применяется промежуточное реле: KA — реле DC 24 В с нагрузочной способностью контактов 1 А; FT — независимый расцепитель AC 220/380 В; номинальное напряжение FT равно напряжению питания на выводах A1, A2.

Применимость: все типоразмеры; монтаж слева от рукоятки — см. табл. 2

Пусковой ток и потребляемая мощность независимого расцепителя

Модель	Пусковой ток DC 24 В, А	AC 230 В, А	DC 220 В, А	AC 380 В, А	Мощность DC 24 В, Вт	AC 230 В, Вт	DC 220 В, Вт	AC 380 В, Вт
NDM2ZB-63	4,1	0,5	0,3	0,4	99,3	115	76,2	155,6
NDM2ZB-125	6,8	0,5	0,3	0,4	164,5	115	76,2	155,6
NDM2ZB-250	6,8	0,5	0,3	0,4	164,5	115	76,2	155,6
NDM2ZB-400	3,4	0,5	0,3	0,26	82,3	110,6	62	105
NDM2ZB-630	3,4	0,3	0,3	0,26	82,3	62	62	105
NDM2ZB-800	3,4	0,5	0,3	0,26	82,3	110,6	62	105

Механическая блокировка

Механическая блокировка двух выключателей (выключатель A и выключатель B), устанавливаемых рядом; исключает одновременное включение обоих. Код в обозначении — J (позиция 12).

Применимость: NDM2ZB-63…800 (2P), NDM2ZB-63…630 (3P)

Механизм механической блокировки и связанные размеры, мм

Модель	A	A1	B	C	D	L	H
NDM2ZB-63/2P	78	—	102	38	13	116	22
NDM2ZB-125/2P	92	—	120	45	10	136	22
NDM2ZB-250/2P	107	—	132	50	16,5	136	22
NDM2ZB-400/2P	150	—	180	57	10	190	30
NDM2ZB-630/2P	182	—	234	58	20	240	30
NDM2ZB-800/2P	210	—	243	58	20	240	30
NDM2ZB-63/3P	—	103	132	38	13	140	22
NDM2ZB-125/3P	—	122	152	45	10	166	22
NDM2ZB-250/3P	—	142	173	50	16,5	165	22
NDM2ZB-400/3P	—	198	230	57	10	235	30
NDM2ZB-630/3P	—	240	295	58	8	240	30

Блокирующее устройство (замок) MS2

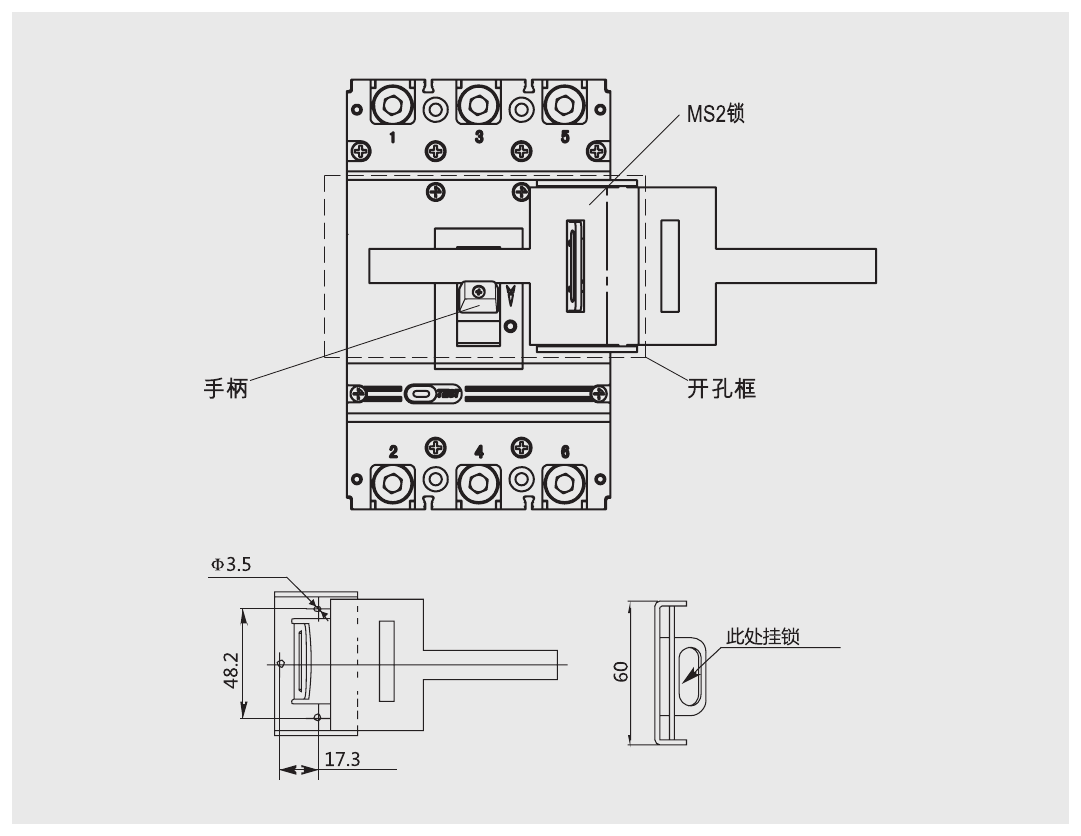

MS2 — раздельное (накладное) блокирующее устройство: устанавливается слева или справа на лицевой крышке выключателя, применяется для выключателей NDM2ZB и предотвращает ошибочное включение/отключение выключателя посторонними (штриховая часть рисунка — выключатель). На рисунке: MS2-замок, рукоятка, проём (окно); размеры Φ3,5; 48,2; 17,3; 60; место навески замка.

После установки MS2 на той же стороне нельзя устанавливать другие внутренние и внешние аксессуары.

Применимость: все типоразмеры

Моторный (двигательный) привод

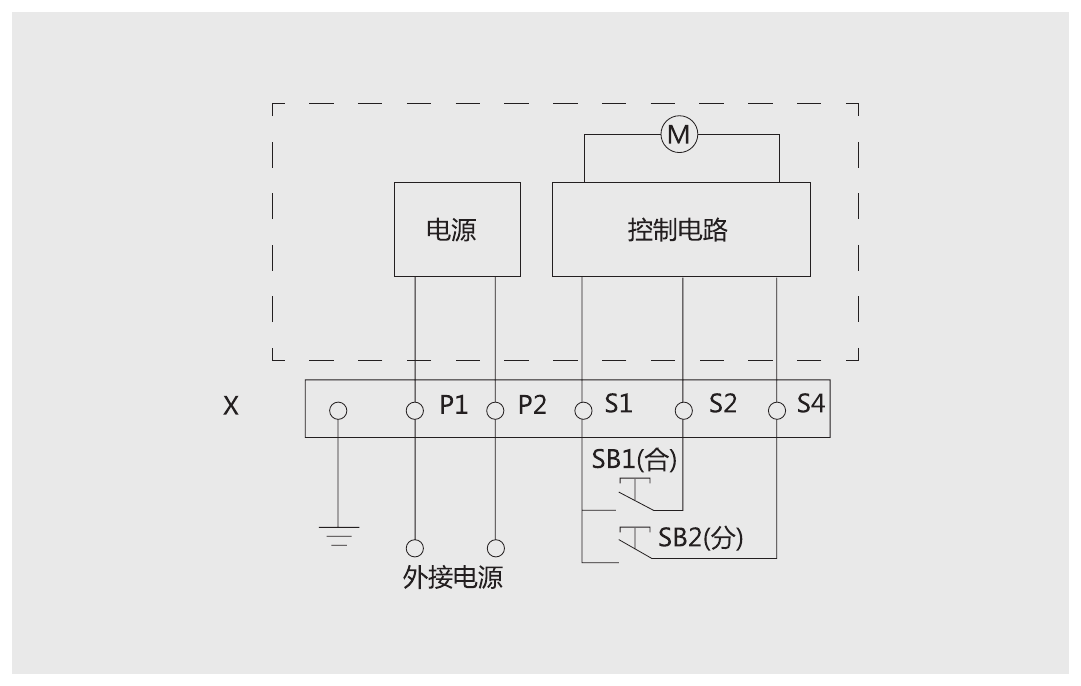

Моторный привод для выключателей NDM2ZB-63…800. На схеме подключения пунктиром обведена внешняя схема аксессуара выключателя. Обозначения: SB1, SB2 — кнопки управления (включение / отключение, приобретаются потребителем); X — клеммная колодка; P1, P2 — подключение внешнего питания. Напряжение питания: AC 110 В, AC 230 В, AC 380 В; DC 24 В, DC 110 В, DC 220 В. Код способа управления в обозначении — P (позиция 6).

Применимость: NDM2ZB-63…800 (параметры в каталоге — для 63…630)

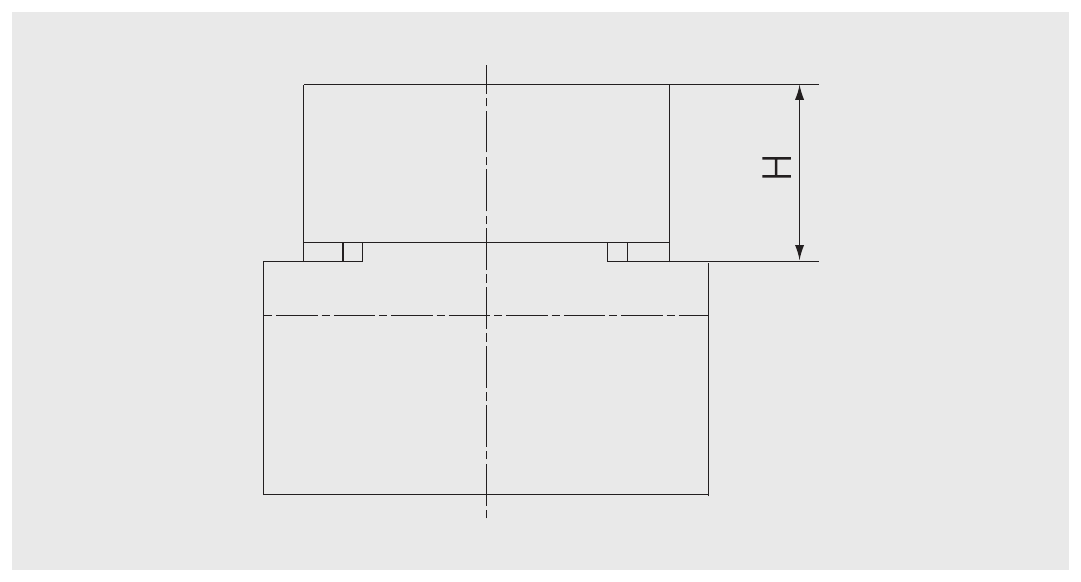

Технические параметры моторного привода

Выключатель	Мощность AC/DC 220 В, Вт	AC/DC 110 В, Вт	AC 380 В, Вт	DC 24 В, Вт	Износостойкость, циклов	Высота привода H, мм
NDM2Z-63	180	180	350	80	10000	92
NDM2Z-125	180	180	350	80	8500	90
NDM2Z-250	180	180	350	80	8500	92
NDM2Z-400	350	250	600	160	4000	149
NDM2Z-630	350	250	600	160	4000	147

Ручной выносной привод (поворотная рукоятка) CS1 / CS2

Поворотная рукоятка для управления выключателем через дверь шкафа. Исполнения: CS1-B, CS1-F, CS2-B, CS2-F (B — круглая рукоятка, F — квадратная), рукоятки IP65 (для типоразмеров до 250) и P65 (для типоразмеров от 400). На рисунках — разметка отверстий в двери: Φ36 (Φ41 для IP65/P65), 2-Φ5 / 4-Φ5 (4-Φ4,5), межцентровые 54 / 65 мм; размер D — MIN = 50; для CS2 и P65 — расстояние до петли двери ≥ 200 мм. Код способа управления в обозначении — Z (позиция 6).

Применимость: CS1 — NDM2ZB-63…800; CS2 — NDM2ZB-125…630

Клеммные крышки

Клеммные крышки устанавливаются с двух сторон выключателя и обеспечивают нулевой выброс дуги; их высота и ширина совпадают с выключателем, длина — по таблице.

Применимость: все типоразмеры (по каталогу у NDM2ZB-63 3P клеммных крышек нет)

Длина выключателя с клеммными крышками, мм

Модель	Длина корпуса L	Удлинение за счёт крышек X	Длина с крышками Lx
NDM2ZB-63	135	40	175
NDM2ZB-125	150	12	162
NDM2ZB-250	165	19	184
NDM2ZB-400	257	19	276
NDM2ZB-630	270	19	289
NDM2ZB-800	280	19	299

Соединительные шины и межфазные перегородки

Соединительные шины (расширители выводов, код P в позиции 12) и межфазные перегородки показаны в перечне аксессуаров; на чертежах габаритов отмечены как приобретаемые дополнительно. Медные шины нельзя присоединять непосредственно к корпусу выключателя — требуются соединительные шины.

Применимость: по чертежам — NDM2ZB-125…800

Вспомогательный контакт: электрическая износостойкость

Категория применения	Включение I/Ie	Включение U/Ue	Включение cos φ	Отключение I/Ie	Отключение U/Ue	Отключение cos φ	Число циклов	Частота срабатываний, циклов/ч	Минимальное время протекания тока
AC-15	10	1	0,3	1	1	0,3	6050	360	≥0,05 с
DC-13	1	1	T0,95 = 6P (в каталоге «6Pe»)	1	1	T0,95 = 6P	6050	360	≥T0,95 мс

Вспомогательный контакт: включающая и отключающая способность

Категория применения	Включение I/Ie	Включение U/Ue	Включение cos φ	Отключение I/Ie	Отключение U/Ue	Отключение cos φ	Число циклов	Частота срабатываний, циклов/ч	Минимальное время протекания тока
AC-15	10	1,1	0,3	10	1,1	0,3	10	360	≥0,05 с
DC-13	1,1	1,1	T0,95 = 6P	1,1	1,1	T0,95 = 6P	10	360	≥T0,95 мс

Значение «6×P» — эмпирическое: представляет верхний предел мощности большинства электромагнитных нагрузок постоянного тока P = 50 Вт, т. е. получено из эмпирической зависимости 6×P = 300 мс. Минимальная нагрузка вспомогательного контакта — 5 В, 160 мА.

Ручной выносной привод: монтажные размеры и способ установки

Внешний аксессуар	Модель аксессуара	Выключатель	H, мм	A, мм	B (2P), мм	B (3P), мм	Способ установки
Ручной привод	CS1-63	NDM2ZB-63	53,5	100	25	25	вертикальная
Ручной привод	CS1-100	NDM2ZB-125	49	104	30	30	вертикальная
Ручной привод	CS1-225	NDM2ZB-250	55	143	35	35	вертикальная
Ручной привод	CS1-400	NDM2ZB-400	85	194	137	185	вертикальная
Ручной привод	CS1-630	NDM2ZB-630	84	200	171	229	вертикальная
Ручной привод	CS1-800	NDM2ZB-800	84	243	198	—	вертикальная
Ручной привод	CS2-100	NDM2ZB-125	46	35	11,5	11,5	вертикальная
Ручной привод	CS2-225	NDM2ZB-250	48	35	31	31	вертикальная
Ручной привод	CS2-400	NDM2ZB-400	61	68	15	15	вертикальная
Ручной привод	CS2-630	NDM2ZB-630	61	67,5	15	15	горизонтальная

1. B — круглая рукоятка, F — квадратная рукоятка. 2. Inm ≤ 250: длина рукоятки B — 65, F — 65; Inm ≥ 400: B — 91,5, F — 95. 3. Размер D на рисунке по умолчанию 150 мм, возможна длина под заказ: 200/300/350/650 мм. 4. Неуказанные допуски — по GB/T 1804-c. Для строк с одним значением B в каталоге значение объединено на 2P и 3P.

Коды встроенных аксессуаров и места их установки (слева/справа от рукоятки) — вкладка «Код заказа», Таблица 2. Аксессуары как товары — в разделе Аксессуары NDM2; в конфигураторе аксессуары подбираются автоматически по коду модификации.
