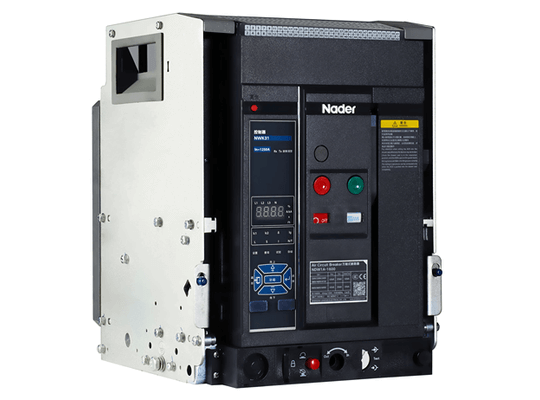

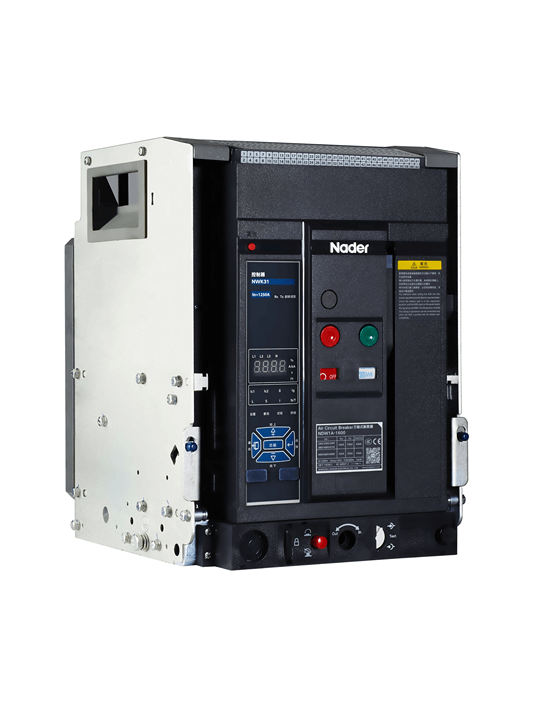

Универсальный автоматический воздушный выключатель (ACB) серии NDW1A подходит для переменного тока 50 Гц/60 Гц на номинальный ток 200–6300 А, номинальное напряжение изоляции 1000 В/1250 В, номинальное рабочее напряжение AC 220 В/230 В/240 В, AC 380 В/400 В/415 В, AC 440 В/480 В, AC 660 В/690 В электрораспределительной сети.
Применяется для распределения электрической энергии и защиты линий и силового оборудования от перегрузки, понижения напряжения, короткого замыкания, однофазного заземления и других неисправностей, а также может использоваться в качестве разъединителя.
Автоматический воздушный выключатель имеет множество функций "умных" защиты: обеспечивая высокоточную селективную защиту, он также позволяет избежать ненужных внезапных отключений электроэнергии и повысить надежность и безопасность системы электроснабжения.
Представлены несколько типоразмеров линейки автоматических выключателей:

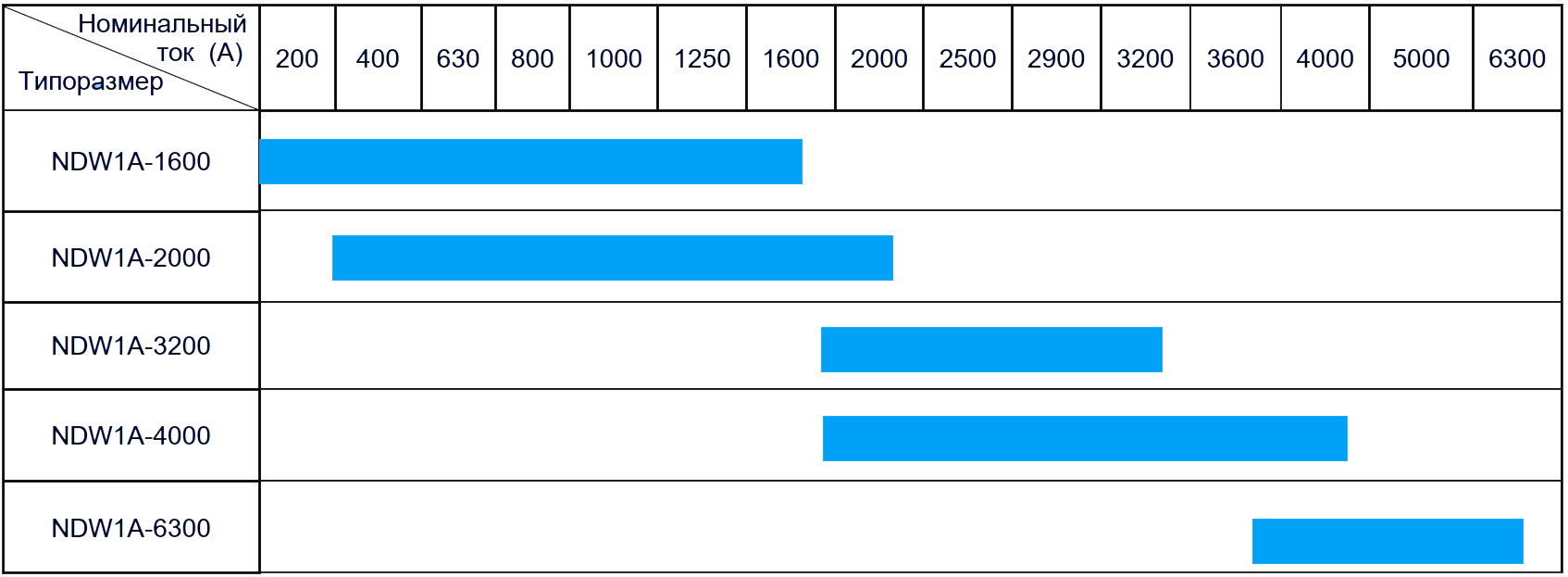

Номинальный ток автоматического выключателя серии NDW1A может быть в разных типоразмерах с разной коммутационной способностью:
Отключающая способность и кратковременный выдерживаемый ток автоматического выключателя NDW1A:
| Типоразмер АВ | NDW1A-1600 | NDW1A-2000 | NDW1A-3200 | NDW1A-4000 | NDW1A-6300 |
| Количество полюсов | 3, 4 | 3, 4 | 3, 4 | 3, 4 | 3, 4 |
| Номинальный ток In +40℃ | 200A～1600A | 400A～2000A | 2000A～3200A | 2000A～4000A | 4000A～6300A |
| Номинальный ток на N полюсе | 100%In | 100%In | 100%In | 100%In | 100%In |
| Номинальное рабочее напряжение Ue | AC690V | AC690V | AC690V | AC690V | AC690V |
| Номинальная предельная отключающая способность Icu (кА) Icu (AC415V) |
65kA | 80kA | 100kA | 100kA | 120kA |
| Номинальная рабочая отключающая способность Ics (AC415V) | 55kA | 80kA | 85kA | 85kA | 100kA |
| Номинальный кратковременно выдерживаемый ток Icw (AC415V) 1с | 42kA | 60kA | 85kA | 85kA | 100kA |
Более подробные характеристики для каждого типоразмера смотри во вкладке Характеристики
Способ установки:

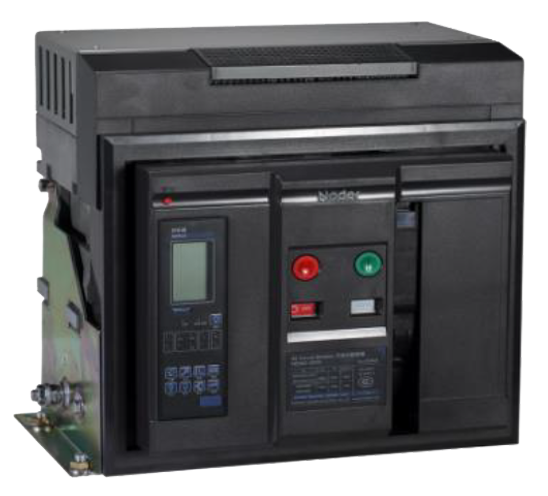

1. Стационарное исполнение

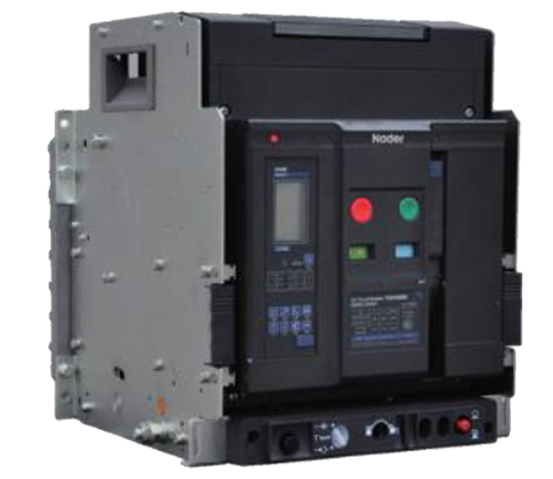

2. Выдвижное исполнение

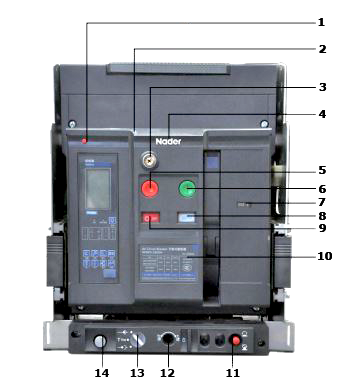

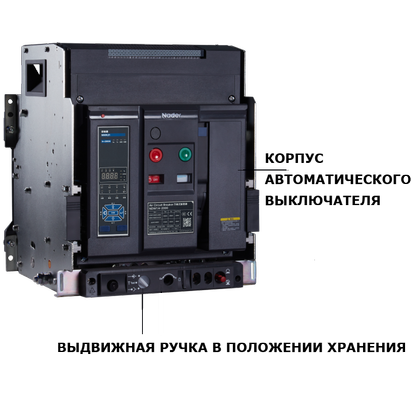

- Кнопка сброса
- Заводская табличка со спецификациями
- Блокировка ключом в выключенном положении (опционально)
- Логотип Nader
- Кнопка ВЫКЛ
- Кнопка ВКЛ
- Счетчик (опционально)
- Индикатор состояния
- Индикатор включения/выключения
- Заводская табличка
- Устройство блокировки/разблокировки положения “CONN”, “TEST” или “ISOLATED”
- Рабочее положение ручки втягивания/вытягивания
- Индикатор положения “CONN”, “TEST” или “ISOLATED”
- Выдвижная ручка иместо хранения
Примечание:
пункты 1~10 для стационарного типа;
и пункты 1~14 для выдвижного типа.

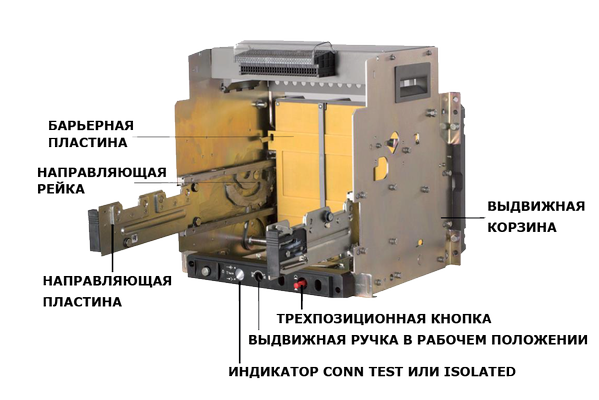

Воздушный автоматический выключатель выдвижного типа состоит из корпуса и выдвижной рамы. Корпус автоматического выключателя опирается на подвижные направляющие на выдвижной подставке. Выдвижной воздушный автоматический выключатель подключается к цепи шиной с контактом мостового типа на выдвижной подставке.
Основные рабочие параметры интеллектуальных воздушных выключателей серии NDW1A
| Модель автоматического выключателя | NDW1A-1600 |
||||
| Номинальный ток (А) | 200, 400, 630 | 800, 1000 | 1250, 1600 | ||
| Номинальный ток N-полюса | 100% In | ||||
| Номинальное рабочее напряжение Ue | AC220/230/240В, AC380/400/415В, AC440В, AC660/690В | ||||
| Номинальная частота f | 50/60 Гц | ||||
| Номинальное напряжение изоляции Ui | 1000 В | ||||
| Номинальное импульсное выдерживаемое напряжение Uimp | 12 кВ | ||||
| Количество полюсов | 3, 4 | ||||
| Время полного размыкания | ≤30 мс | ||||
| Время полного размыкания | ≤70 мс | ||||
| Номинальная предельная способность размыкания при коротком замыкании Icu (r.m.s) | AC415В | 65кА | |||
| AC690В | 42кА | ||||
| Номинальная рабочая отключающая способность при коротком замыкании Ics (среднеквадратичное значение) | AC415В | 55кА | |||
| AC690В | 35кА | ||||
| Номинальная мощность при коротком замыкании Icm (пиковое значение) | AC415В | 143кА | |||
| AC690В | 88кА | ||||
| Номинальный кратковременный выдерживаемый ток Icw (r.m.s ) 1 с | AC415В | 42кА | |||
| AC690В | 35кА | ||||
| Срок службы (циклов работы) | Электрические характеристики | AC415В | 10000 | 9000 | 8000 |
| AC690В | 10000 | 10000 (800A) 6000 (1000A) |
4000 | ||
| Рабочая скорость | 20 циклов/ч | ||||
| Механические характеристики | Без тех.обслуживания | 15000 | |||
| С тех. обслуживанием | 30000 | ||||
| Рабочая скорость | 60 циклов/ч | ||||
| Способ установки | Стационарный или выдвижной | ||||
| Способ подключения основной цепи | Горизонтальное, вертикальное, расширенное горизонтальное или смешанное подключение (горизонтальное сверху и вертикальное снизу) смешанное соединение (вертикальное сверху и горизонтальное снизу) |
||||
|

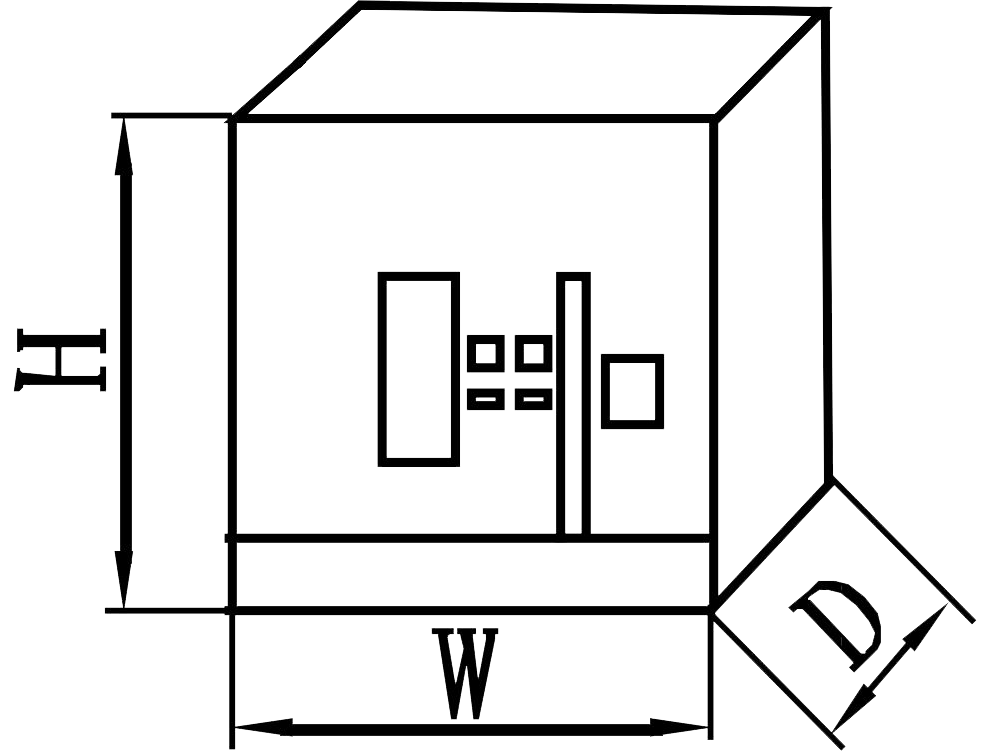

Внешние размеры: W×D×H
|
Стационарный тип 3P | 260 мм×205,5 мм×319,5 мм | |||
| Стационарный тип 4P | 330 мм×205,5 мм×319,5 мм | ||||
| Выдвижной тип 3P | 268 мм×303,5 мм×352 мм | ||||
| Выдвижной тип 4P | 338,5 мм×303,5 мм×352 мм | ||||
| Вес | Стационарный тип 3P | 20 кг | 21 кг | ||
| Стационарный тип 4P | 24 кг | 26 кг | |||
| Выдвижной тип 3P | 40 кг | 42 кг | |||
| Выдвижной тип 4P | 50 кг | 52 кг | |||
| Модель автоматического выключателя | NDW1A-2000 |
NDW1A-3200 |
|||||
| Номинальный ток (А) | 400, 630, 800 | 1000, 1250, 1600 | 2000 | 2000, 2500 | 2900, 3200 | ||
| Номинальный ток N-полюса | 100% In | ||||||
| Номинальное рабочее напряжение Ue | AC220/230/240В, AC380/400/415В, AC440В, AC660/690В | AC400/415В, 690В | |||||
| Номинальная частота f | 50/60 Гц (контроллер NWK22E только для 50 Гц) | ||||||
| Номинальное напряжение изоляции Ui | 1250В | 1000 В | |||||
| Номинальное импульсное выдерживаемое напряжение Uimp | 12 кВ | ||||||
| Количество полюсов | 3, 4 | ||||||
| Время полного размыкания | ≤30 мс | ||||||
| Время полного размыкания | ≤70 мс | ||||||
| Номинальная предельная способность размыкания при коротком замыкании Icu (r.m.s) | AC415В | 80кА | 100кА | ||||
| AC690В | 65кА | 75кА | |||||
| Номинальная рабочая отключающая способность при коротком замыкании Ics (среднеквадратичное значение) | AC415В | 80кА | 85кА | ||||
| AC690В | 65кА | 65кА | |||||
| Номинальная мощность при коротком замыкании Icm (пиковое значение) | AC415В | 176кА | 220кА | ||||
| AC690В | 143кА | 176кА | |||||
| Номинальный кратковременный выдерживаемый ток Icw (r.m.s ) 1 с | AC415В | 60кА | 85кА | ||||
| AC690В | 40кА | 55кА | |||||
| Срок службы (циклов работы) | Электрические характеристики | AC415В | 15000 | 14000 | 10000 | 15000 | 12500 (2900A) 10000 (3200A) |
| AC690В | 15000 | 15000(1000-1250A) 7000 (1600A) |
5000 | 15000 (2000A) 9000 (2500A) |
5000 | ||
| Рабочая скорость | 20 циклов/ч | ||||||
| Механические характеристики | Без тех.обслуживания | 15000 | |||||
| С тех. обслуживанием | 30000 | ||||||
| Рабочая скорость | 60 циклов/ч | ||||||
| Способ установки | Стационарный или выдвижной | ||||||
| Способ подключения основной цепи | Стационарный тип | Горизонтальное, удлиненное горизонтальное, L-образное подключение, удлиненное вертикальное, комбинированное смешанное подключение (горизонтальное сверху и вертикальное снизу), комбинированное смешанное подключение (вертикальное сверху и горизонтальное снизу), смешанное удлиненное подключение (горизонтальное сверху и вертикальное снизу), смешанное удлиненное подключение (вертикальное сверху и горизонтальное снизу) * | Горизонтальное, удлиненное горизонтальное | ||||
| Выдвижной тип | Горизонтальное, удлиненное горизонтальное, вертикальное, L-образное, удлиненное вертикальное * | Горизонтальное, удлиненное горизонтальное, вертикальное | |||||
|
Внешние размеры: W×D×H
|
Стационарный тип 3P | 362 мм × 331 мм × 397 мм | 422 мм × 302 мм × 397 мм | ||||
| Стационарный тип 4P | 457 мм × 331 мм × 397 мм | 537 мм × 302 мм × 397 мм | |||||
| Выдвижной тип 3P | 375 мм × 398 мм × 432 мм | 435 мм × 398 мм × 432 мм | |||||
| Выдвижной тип 4P | 470 мм × 398 мм × 432 мм | 550 мм × 398 мм × 432 мм | |||||
| Вес | Стационарный тип 3P | 39 кг | 40 кг | 41 кг | 46 кг | 56 кг | |
| Стационарный тип 4P | 48 кг | 49 кг | 50 кг | 58 кг | 68 кг | ||
| Выдвижной тип 3P | 68 кг | 70 кг | 71 кг | 92 кг | 96 кг | ||
| Выдвижной тип 4P | 86 кг | 88 кг | 91 кг | 108 кг | 118 кг | ||
| Модель автоматического выключателя | NDW1A-4000 |
NDW1A-6300 |
||||
| Номинальный ток (А) | 2000, 2500 | 3000, 3600, 4000 | 4000, 5000 | 6300 | ||
| Номинальный ток N-полюса | 100% In | |||||
| Номинальное рабочее напряжение Ue | AC220/230/240В,AC380/400В,AC415В,AC400/480В,AC660/AC690В | AC220/230/240В,AC380/400/415В,AC440/480В,AC660/690В | ||||
| Номинальная частота f | 50/60 Гц | |||||
| Номинальное напряжение изоляции Ui | 1000 В | |||||
| Номинальное импульсное выдерживаемое напряжение Uimp | 12 кВ | |||||
| Количество полюсов | 3, 4 | |||||
| Время полного размыкания | ≤30 мс | |||||
| Время полного размыкания | ≤70 мс | |||||
| Номинальная предельная способность размыкания при коротком замыкании Icu (r.m.s) | AC415В | 100кА | 120кА | |||
| AC690В | 80кА | 85кА | ||||
| Номинальная рабочая отключающая способность при коротком замыкании Ics (среднеквадратичное значение) | AC415В | 85кА | 100кА | |||
| AC690В | 70кА | 75кА | ||||
| Номинальная мощность при коротком замыкании Icm (пиковое значение) | AC415В | 220кА | 264кА | |||
| AC690В | 176кА | 187кА | ||||
| Номинальный кратковременный выдерживаемый ток Icw (r.m.s ) 1 с | AC415В | 85кА | 100кА | |||
| AC690В | 70кА | 75кА | ||||
| Срок службы (циклов работы) | Электрические характеристики | AC415В | 6000 | 1000 | ||
| AC690В | 4500 (2000A-3600A) | 3000 (4000A) | 800 | |||
| Рабочая скорость | 20 циклов/ч | |||||
| Механические характеристики | Без тех.обслуживания | 12500 (3P), 6500 (4P) | 5000 | |||
| С тех. обслуживанием | 25000 (3Р), 15000 (4Р) | 10000 | ||||
| Рабочая скорость | 60 циклов/ч | |||||
| Способ установки | Стационарный или выдвижной | |||||
| Способ подключения основной цепи | Горизонтальное, вертикальное, удлиненное горизонтальное, удлиненное вертикальное подключение | Горизонтальное, вертикальное, удлиненное горизонтальное, удлиненное вертикальное,смешанное подключение (горизонтальное сверху и вертикальное снизу), смешанное расширенное подключение (горизонтальное сверху и вертикальное снизу), смешанное удлиненное подключение (вертикальное сверху и горизонтальное снизу) | ||||
|
Внешние размеры: W×D×H
|
Стационарный тип 3P | 428 мм × 300 мм × 393,5 мм | 803 мм×302,5 мм×392 мм | |||
| Стационарный тип 4P | 543 мм × 300 мм × 393,5 мм | 1033 мм×302,5 мм×392 мм | ||||
| Выдвижной тип 3P | 435 мм × 403 мм × 432 мм | 435 мм × 397,5 м × 432 мм | 809 мм×401,5 мм×475 мм | |||
| Выдвижной тип 4P | 550 мм × 403 мм × 432 мм | 550 мм × 397,5 мм × 432 мм | 1039 мм×401,5 мм×475 мм | |||
| Вес | Стационарный тип 3P | 59 кг | 60 кг | 125 кг | 127 кг | |
| Стационарный тип 4P | 70 кг | 71,5 кг | 167 кг | 170 кг | ||
| Выдвижной тип 3P | 97 кг | 103 кг | 193 кг | 195 кг | ||
| Выдвижной тип 4P | 114 кг | 120 кг | 257 кг | 260 кг | ||
* - обновление исполнения по Datasheet от 05.03.2025 г.

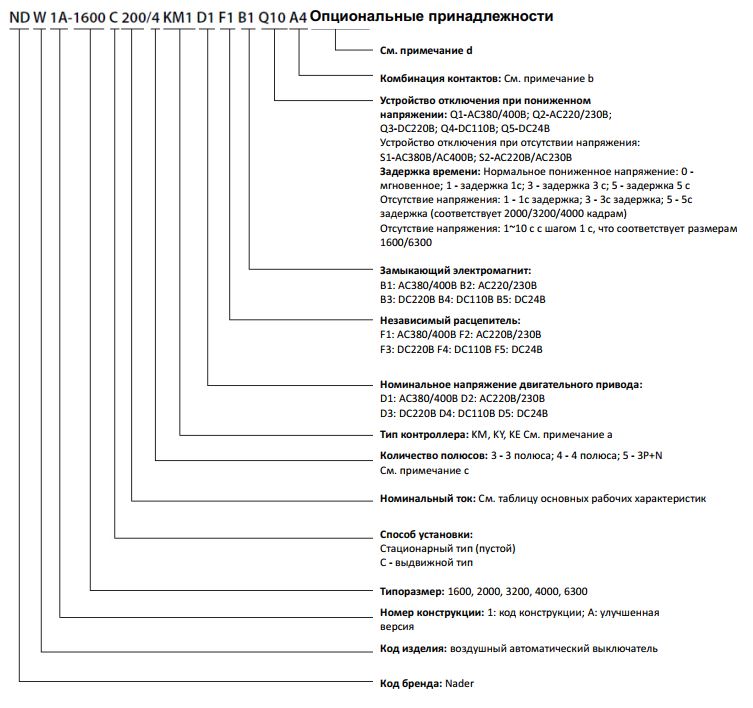

Примечание а:
- Для типоразмера 1600 доступны контроллеры KM (символьный дисплей) и KY (ЖК-экран)
(Напряжение КМ: 1 - AC380/400В; 2- AC220/230В; 3- DC220В; 4- DC110В; 5- DC24В; 5- AC24В/DC24ВDC)
(Напряжение KY: 1 -AC380/400В; 2- AC220/230В; 3- DC220В; 4- DC110В; 5- DC24В; 5- AC24В/DC24ВDC)
- Для типоразмера 2000, 3200, 4000 и 6300 доступны контроллеры KM (NWK21) и KY (NWK22)
(Напряжение КМ: 1 - AC380/400В; 2- AC220/230В; 3- DC220В; 4- DC110В; 5- AC24В/DC24ВDC)
(Напряжение KY: 1 - AC380/400В; 2- AC220/230В; 3- DC220В; 4- DC110В; 5- AC24В/DC24ВDC)
- Для типоразмера 2000 опционально используются контроллеры KE (ЖК-экран) (напряжение KE: 2 - AC220/230В).
- Дополнительные функции контроллеров:
Тип защиты: пусто - общий тип, V- измерение напряжения, P- измерение гармоник
Функции связи для типоразмеров 1600-6300: H (протокол связи:Modbus, DL/T645), MP (Profibus- DP), MD (Devicenet)
Блок сигнализации: S1-4DO; S2-3DO, 1DI; S3-2DO, 2DI
Функция дистанционного сброса: Z1 (AC380/400В), Z2 (AC220/230В), Z3 (DC220В), Z4 (DC110В), Z5 (DC24В)
Примечание b:
Комбинация вспомогательных контактов для типоразмеров 1600 и 4000: пусто - четыре блока для переключения; A6 - шесть блоков для переключения; A44 - четыре НО и четыре НЗ. Для типоразмеров 2000, 3200 и 6300: пусто - четыре НО и четыре НЗ; A55 - пять НО и пять НЗ;A66 - шесть НО и шесть НЗ.
Примечание c:
Режим заземления 3P +N (дополнительный внешний N-полюсный трансформатор тока):
| T - дифференциал (по умолчанию пустой) | W - ток заземления |
| N1 - внешний N-фазный трансформатор тока (62*21) | Доступно для типоразмера 1600 |
| N2 - внешний N-фазный трансформатор тока (102*32,5) | Доступны типоразмеры 1600 и 2000 мм |
| N3 - внешний N-фазный трансформатор тока (122*52) | Доступны типоразмеры 2000, 3200, 4000 и 6300 |
| N4 - внешний N-фазный трансформатор тока (262*102) | Доступны типоразмеры 3200, 4000 и 6300 |
| NR1 - внешний N-фазный трансформатор тока (280 мм) | Доступно для 200A- 800A |
| NR2 - внешний N-фазный трансформатор тока (370 мм) | Доступно для 1000A- 2000A |
| NR3 - внешний N-фазный трансформатор тока (450 мм) | Доступно для 1000A- 6300A |
Тип защиты от утечки: Тип E (включая внешний трансформатор тока утечки)
Запрос об эквивалентном износе контактов и рабочих циклах (необязательно для NWK21/NWK31): J
Опущено для контроллеров без дополнительных функций
V и P применимы только при номинальном напряжении основной цепи 500 В или ниже, и только NWK22 и 32 доступны для P для контроллеров NWK21/31, только S1-4DO
Примечание d:
BX: блок вывода сигнала готовности к отключению
JS: функциональный блок счетчика
CM1: выдвижной тип (с блокировкой двери RH);
CM2: выдвижной тип (с блокировкой двери LH)
CX: трехпозиционный сигнальный выходвыдвижной подставки
M: рамка дверцы
G: межфазный барьер (стандартный для типоразмера 4000)
F: пылезащитный чехол
R: Релейный модуль ST201
P: Модуль питания ST-IV (по умолчанию соответствует напряжению контроллера) P1-DC24В,P3-AC380В/AC400В,AC220В/230В,P5-DC220В DC110В
S: блокировка кнопки
P2: модуль преобразователя напряжения
J: пусто - горизонтальное соединение; J1 - удлиненное горизонтальное соединение; J2 - G-образное соединение; J3 - вертикальное соединение; J4 - удлиненное вертикальное соединение; J5 - смешанное соединение (горизонтально вверх и вертикально вниз); J6 -смешанное соединение (вертикально вверх и горизонтально вниз); J7 - смешанное удлиненное соединение (горизонтально вверх и вертикально вниз); J8 - смешанное удлиненное соединение (вертикально вверх и горизонтально вниз)
Категория применения продукта: пусто - общий; GD- плата, низкая температура; TH: влажность, тепло
Объяснение модели блокировки и правил кодирования
|
SF11-устройство блокировки ключа (один ключ к одному замку); |
Можно выбрать одну из пяти моделей замков с ключом; Можно выбрать одну из пяти моделеймеханической блокировки; Изделия типоразмера 1600 не поддерживают режим блокировки при закрытии двух и открытии одного; Изделия типоразмера 1600 несоединяются с изделиями с другим типоразмером; Этот аксессуар недоступен для изделий с типоразмером 1600. |
| SR11 - механическое блокирующее устройство (два комплекта стальных тросов,один для отключения и один для включения); SR12 - механическое блокирующее устройство (три комплекта стальных тросов, одиндля отключения и два для включения); SR21 - механическое блокирующее устройство (три комплекта стальных тросов, двадля замыкания и один для размыкания); SY11 - механическое блокирующее устройство (два комплекта жестких звеньев,один для отключения и один для включения); SY12 - механическое блокирующее устройство (три комплекта жестких звеньев, один для отключения и два для включения) |
|
|
Автоматический переключатель ATS-R/S/F (R: автоматическая зарядка иавтоматическое восстановление; S: автоматическая зарядка и ручное восстановление; F: питание от сети ( генератор) с механической блокировкой в стандартной комплектации, доступны различные типы |
Механическая блокировка в стандартной комплектации доступна для различных типов, но недоступно для продуктов со стационарным типоразмером 1600 |

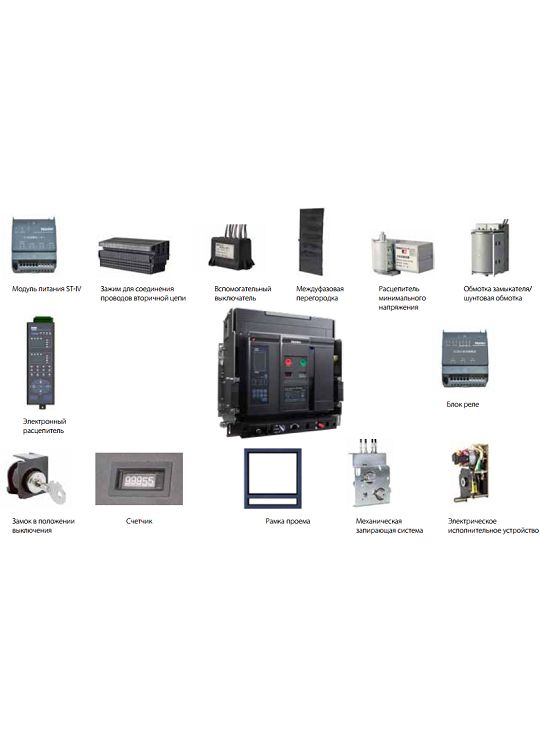

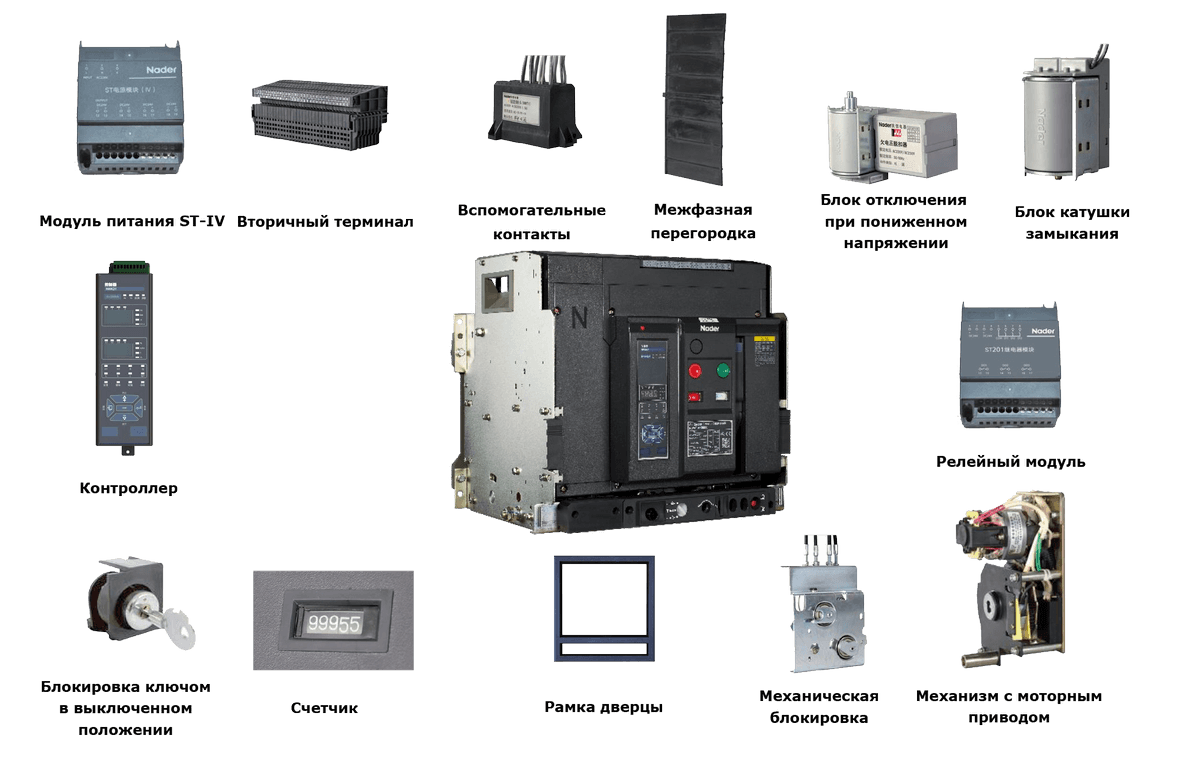

| Название аксессуара | Применимый автоматический выключатель | Вариант поставки |
| Модуль контроллера | Стационарный/выдвижной тип | Опционально заказывается (стандартно в случае переменного напряжения для контроллера типоразмером 1600) |
| Релейный модуль | Стационарный/выдвижной тип | Опционально заказывается, используется с ST-IV |
| Блокировка ключом в выключенном положении | Стационарный/выдвижной тип | По желанию заказчика |
| Блокировка двери | Выдвижной тип | По желанию заказчика |
| Трехпозиционное запирающее устройство | Выдвижной тип | По желанию заказчика |
| Вспомогательный контакт | Стационарный/выдвижной тип | Стандарт |
| Отключающая катушка | Стационарный/выдвижной тип | Стандарт |
| Независимый расцепитель | Стационарный/выдвижной тип | Стандарт |
| Моторный привод | Стационарный/выдвижной тип | Стандарт |
| Межфазная перегородка | Стационарный/выдвижной тип | Опционально заказывается (стандартно для типоразмера 4000) |
| Устройство вывода сигнала готовности к отключению | Стационарный/выдвижной тип | По желанию заказчика |
| Расцепитель минимального напряжения (без напряжения) | Стационарный/выдвижной тип | По желанию заказчика |
| Счетчик | Стационарный/выдвижной тип | По желанию заказчика |
| Рамка дверцы | Стационарный/выдвижной тип | По желанию заказчика |
| Пылезащитный чехол | Стационарный/выдвижной тип | По желанию заказчика |
| Механическая блокировка | Стационарный/выдвижной тип | Опционально заказывается (недоступно для стационарного типа типоразмером 1600) |
| Автоматический переключатель | Стационарный/выдвижной тип | Опционально заказывается (недоступно для стационарного типа типоразмером 1600) |
Файлы основные:
Руководство по установке и эксплуатации автоматического воздушного выключателя серии NDW1A
nader-ndw1a-series-datasheet-20250305-ch.pdf
Язык: Китайский; Дата публикации: 05.03.2025 г.
8
Дополнительные файлы:
Техническая информацияОсновные рабочие параметры интеллектуальных воздушных выключателей серии NDW1A
| Модель автоматического выключателя | NDW1A-1600 |
||||
| Номинальный ток (А) | 200, 400, 630 | 800, 1000 | 1250, 1600 | ||
| Номинальный ток N-полюса | 100% In | ||||
| Номинальное рабочее напряжение Ue | AC220/230/240В, AC380/400/415В, AC440В, AC660/690В | ||||
| Номинальная частота f | 50/60 Гц | ||||
| Номинальное напряжение изоляции Ui | 1000 В | ||||
| Номинальное импульсное выдерживаемое напряжение Uimp | 12 кВ | ||||
| Количество полюсов | 3, 4 | ||||
| Время полного размыкания | ≤30 мс | ||||
| Время полного размыкания | ≤70 мс | ||||
| Номинальная предельная способность размыкания при коротком замыкании Icu (r.m.s) | AC415В | 65кА | |||
| AC690В | 42кА | ||||
| Номинальная рабочая отключающая способность при коротком замыкании Ics (среднеквадратичное значение) | AC415В | 55кА | |||
| AC690В | 35кА | ||||
| Номинальная мощность при коротком замыкании Icm (пиковое значение) | AC415В | 143кА | |||
| AC690В | 88кА | ||||
| Номинальный кратковременный выдерживаемый ток Icw (r.m.s ) 1 с | AC415В | 42кА | |||
| AC690В | 35кА | ||||
| Срок службы (циклов работы) | Электрические характеристики | AC415В | 10000 | 9000 | 8000 |
| AC690В | 10000 | 10000 (800A) 6000 (1000A) |
4000 | ||
| Рабочая скорость | 20 циклов/ч | ||||
| Механические характеристики | Без тех.обслуживания | 15000 | |||
| С тех. обслуживанием | 30000 | ||||
| Рабочая скорость | 60 циклов/ч | ||||
| Способ установки | Стационарный или выдвижной | ||||
| Способ подключения основной цепи | Горизонтальное, вертикальное, расширенное горизонтальное или смешанное подключение (горизонтальное сверху и вертикальное снизу) смешанное соединение (вертикальное сверху и горизонтальное снизу) |
||||
|
Внешние размеры: W×D×H
|
Стационарный тип 3P | 260 мм×205,5 мм×319,5 мм | |||
| Стационарный тип 4P | 330 мм×205,5 мм×319,5 мм | ||||
| Выдвижной тип 3P | 268 мм×303,5 мм×352 мм | ||||
| Выдвижной тип 4P | 338,5 мм×303,5 мм×352 мм | ||||
| Вес | Стационарный тип 3P | 20 кг | 21 кг | ||
| Стационарный тип 4P | 24 кг | 26 кг | |||
| Выдвижной тип 3P | 40 кг | 42 кг | |||
| Выдвижной тип 4P | 50 кг | 52 кг | |||
| Модель автоматического выключателя | NDW1A-2000 |
NDW1A-3200 |
|||||
| Номинальный ток (А) | 400, 630, 800 | 1000, 1250, 1600 | 2000 | 2000, 2500 | 2900, 3200 | ||
| Номинальный ток N-полюса | 100% In | ||||||
| Номинальное рабочее напряжение Ue | AC220/230/240В, AC380/400/415В, AC440В, AC660/690В | AC400/415В, 690В | |||||
| Номинальная частота f | 50/60 Гц (контроллер NWK22E только для 50 Гц) | ||||||
| Номинальное напряжение изоляции Ui | 1250В | 1000 В | |||||
| Номинальное импульсное выдерживаемое напряжение Uimp | 12 кВ | ||||||
| Количество полюсов | 3, 4 | ||||||
| Время полного размыкания | ≤30 мс | ||||||
| Время полного размыкания | ≤70 мс | ||||||
| Номинальная предельная способность размыкания при коротком замыкании Icu (r.m.s) | AC415В | 80кА | 100кА | ||||
| AC690В | 65кА | 75кА | |||||
| Номинальная рабочая отключающая способность при коротком замыкании Ics (среднеквадратичное значение) | AC415В | 80кА | 85кА | ||||
| AC690В | 65кА | 65кА | |||||
| Номинальная мощность при коротком замыкании Icm (пиковое значение) | AC415В | 176кА | 220кА | ||||
| AC690В | 143кА | 176кА | |||||
| Номинальный кратковременный выдерживаемый ток Icw (r.m.s ) 1 с | AC415В | 60кА | 85кА | ||||
| AC690В | 40кА | 55кА | |||||
| Срок службы (циклов работы) | Электрические характеристики | AC415В | 15000 | 14000 | 10000 | 15000 | 12500 (2900A) 10000 (3200A) |
| AC690В | 15000 | 15000(1000-1250A) 7000 (1600A) |
5000 | 15000 (2000A) 9000 (2500A) |
5000 | ||
| Рабочая скорость | 20 циклов/ч | ||||||
| Механические характеристики | Без тех.обслуживания | 15000 | |||||
| С тех. обслуживанием | 30000 | ||||||
| Рабочая скорость | 60 циклов/ч | ||||||
| Способ установки | Стационарный или выдвижной | ||||||
| Способ подключения основной цепи | Стационарный тип | Горизонтальное, удлиненное горизонтальное, L-образное подключение, удлиненное вертикальное, комбинированное смешанное подключение (горизонтальное сверху и вертикальное снизу), комбинированное смешанное подключение (вертикальное сверху и горизонтальное снизу), смешанное удлиненное подключение (горизонтальное сверху и вертикальное снизу), смешанное удлиненное подключение (вертикальное сверху и горизонтальное снизу) * | Горизонтальное, удлиненное горизонтальное | ||||
| Выдвижной тип | Горизонтальное, удлиненное горизонтальное, вертикальное, L-образное, удлиненное вертикальное * | Горизонтальное, удлиненное горизонтальное, вертикальное | |||||
|
Внешние размеры: W×D×H
|
Стационарный тип 3P | 362 мм × 331 мм × 397 мм | 422 мм × 302 мм × 397 мм | ||||
| Стационарный тип 4P | 457 мм × 331 мм × 397 мм | 537 мм × 302 мм × 397 мм | |||||
| Выдвижной тип 3P | 375 мм × 398 мм × 432 мм | 435 мм × 398 мм × 432 мм | |||||
| Выдвижной тип 4P | 470 мм × 398 мм × 432 мм | 550 мм × 398 мм × 432 мм | |||||
| Вес | Стационарный тип 3P | 39 кг | 40 кг | 41 кг | 46 кг | 56 кг | |
| Стационарный тип 4P | 48 кг | 49 кг | 50 кг | 58 кг | 68 кг | ||
| Выдвижной тип 3P | 68 кг | 70 кг | 71 кг | 92 кг | 96 кг | ||
| Выдвижной тип 4P | 86 кг | 88 кг | 91 кг | 108 кг | 118 кг | ||
| Модель автоматического выключателя | NDW1A-4000 |
NDW1A-6300 |
||||
| Номинальный ток (А) | 2000, 2500 | 3000, 3600, 4000 | 4000, 5000 | 6300 | ||
| Номинальный ток N-полюса | 100% In | |||||
| Номинальное рабочее напряжение Ue | AC220/230/240В,AC380/400В,AC415В,AC400/480В,AC660/AC690В | AC220/230/240В,AC380/400/415В,AC440/480В,AC660/690В | ||||
| Номинальная частота f | 50/60 Гц | |||||
| Номинальное напряжение изоляции Ui | 1000 В | |||||
| Номинальное импульсное выдерживаемое напряжение Uimp | 12 кВ | |||||
| Количество полюсов | 3, 4 | |||||
| Время полного размыкания | ≤30 мс | |||||
| Время полного размыкания | ≤70 мс | |||||
| Номинальная предельная способность размыкания при коротком замыкании Icu (r.m.s) | AC415В | 100кА | 120кА | |||
| AC690В | 80кА | 85кА | ||||
| Номинальная рабочая отключающая способность при коротком замыкании Ics (среднеквадратичное значение) | AC415В | 85кА | 100кА | |||
| AC690В | 70кА | 75кА | ||||
| Номинальная мощность при коротком замыкании Icm (пиковое значение) | AC415В | 220кА | 264кА | |||
| AC690В | 176кА | 187кА | ||||
| Номинальный кратковременный выдерживаемый ток Icw (r.m.s ) 1 с | AC415В | 85кА | 100кА | |||
| AC690В | 70кА | 75кА | ||||
| Срок службы (циклов работы) | Электрические характеристики | AC415В | 6000 | 1000 | ||
| AC690В | 4500 (2000A-3600A) | 3000 (4000A) | 800 | |||
| Рабочая скорость | 20 циклов/ч | |||||
| Механические характеристики | Без тех.обслуживания | 12500 (3P), 6500 (4P) | 5000 | |||
| С тех. обслуживанием | 25000 (3Р), 15000 (4Р) | 10000 | ||||
| Рабочая скорость | 60 циклов/ч | |||||
| Способ установки | Стационарный или выдвижной | |||||
| Способ подключения основной цепи | Горизонтальное, вертикальное, удлиненное горизонтальное, удлиненное вертикальное подключение | Горизонтальное, вертикальное, удлиненное горизонтальное, удлиненное вертикальное,смешанное подключение (горизонтальное сверху и вертикальное снизу), смешанное расширенное подключение (горизонтальное сверху и вертикальное снизу), смешанное удлиненное подключение (вертикальное сверху и горизонтальное снизу) | ||||
|
Внешние размеры: W×D×H
|
Стационарный тип 3P | 428 мм × 300 мм × 393,5 мм | 803 мм×302,5 мм×392 мм | |||
| Стационарный тип 4P | 543 мм × 300 мм × 393,5 мм | 1033 мм×302,5 мм×392 мм | ||||
| Выдвижной тип 3P | 435 мм × 403 мм × 432 мм | 435 мм × 397,5 м × 432 мм | 809 мм×401,5 мм×475 мм | |||
| Выдвижной тип 4P | 550 мм × 403 мм × 432 мм | 550 мм × 397,5 мм × 432 мм | 1039 мм×401,5 мм×475 мм | |||
| Вес | Стационарный тип 3P | 59 кг | 60 кг | 125 кг | 127 кг | |
| Стационарный тип 4P | 70 кг | 71,5 кг | 167 кг | 170 кг | ||
| Выдвижной тип 3P | 97 кг | 103 кг | 193 кг | 195 кг | ||
| Выдвижной тип 4P | 114 кг | 120 кг | 257 кг | 260 кг | ||
* - обновление исполнения по Datasheet от 05.03.2025 г.
