В серии NDM5 представлены автоматические выключатели в литом корпусе, отличающиеся высокой надежностью, компактностью и широким функционалом. Серия включает в себя следующие модели:

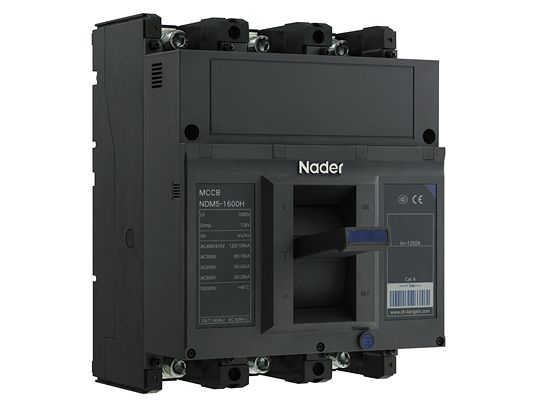

NDM5 — автоматический выключатель с термомагнитным расцепителем

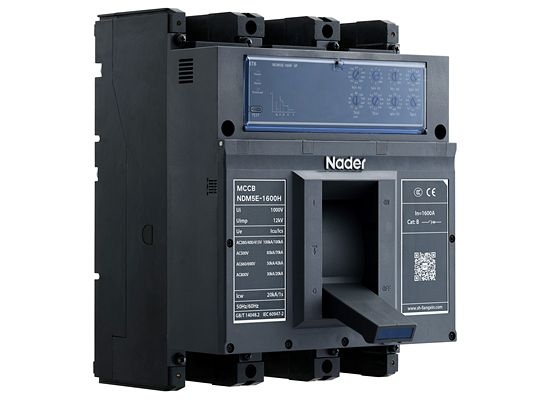

NDM5E — автоматический выключатель с электронным расцепителем

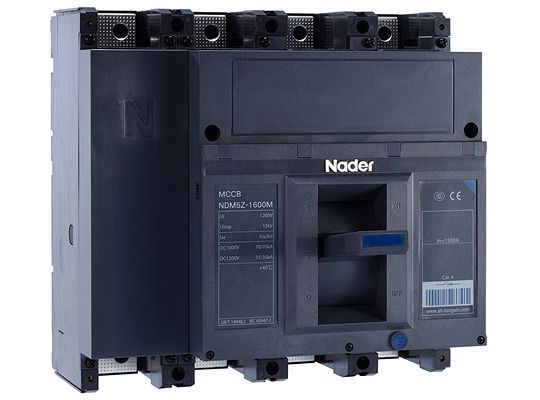

NDM5Z — автоматический выключатель с термомагнитным расцепителем для постоянного тока

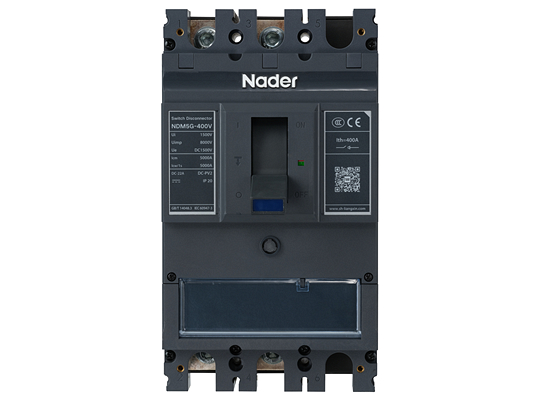

NDM5G-400 — выключатель-разъединитель без расцепителя в корпусе автоматического выключателя на постоянный ток 400А на напряжение до DC1500V
NDM5G-1600 — выключатель-разъединитель без расцепителя в корпусе автоматического выключателя на переменный ток от 800А до 1600А на напряжения до AC1140V

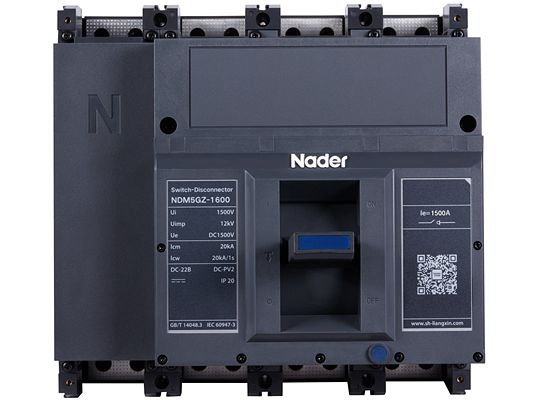

NDM5GZ-1600 DC — выключатель-разъединитель без расцепителя в корпусе автоматического выключателя на постоянный ток от 800А до 1600А на напряжения до DC1500V

Эти устройства обеспечивают комплексную защиту электрических цепей от перегрузок и коротких замыканий, а также позволяют гибко настраивать параметры под конкретные задачи.

Серия NDM5 — универсальное решение для применения в жилых, коммерческих и промышленных системах электроснабжения.

Семейство NDM5 — обзор

Серия NDM5 Nader (Lazzen) — новое поколение автоматических выключателей и выключателей-разъединителей в литом корпусе. В семейство входят выключатели переменного тока с термомагнитным расцепителем (NDM5), с электронным и интеллектуальным расцепителем (NDM5E), выключатели постоянного тока (NDM5Z) и выключатели-разъединители NDM5G/NDM5GZ без расцепителя для сетей переменного тока и фотоэлектрических/накопительных систем постоянного тока до DC 1500 В. Все подсерии используют общую линейку внутренних аксессуаров с кодом модификации (таблица 2 во вкладке «Код заказа» каждой подсерии), общие способы установки (стационарное, втычное, выдвижное, на DIN-рейку) и присоединения, поворотные рукоятки и моторные приводы.

Сводная таблица подсерий NDM5

Подсерия	Расцепитель / назначение	Типоразмеры	In / Ith, А	Напряжение	Полюса	Отключающая способность	Исполнений в прайсе 01.2026
NDM5	Термомагнитный (TMD, TMM, TMF) или электромагнитный (MF, MA) расцепитель	125, 160, 250, 400, 630, 1600; высоковольтные 250V, 400V, 630V	1,5–1250	AC до 690 В; 250V/400V/630V — AC 800–1000 В (250V — до 1140 В)	2, 3, 4	L, M, H, U, R; до 150 кА	1851
NDM5E	Электронный ETB / интеллектуальный ETC (связь Modbus-RTU, учёт энергии — исполнения T, P)	125, 160, 250, 400, 630, 1600	32–1600	AC 380/400/415 … 690 В (1600 — до 800 В)	3, 4	L, M, H; до 150 кА	724
NDM5Z	Термомагнитный расцепитель постоянного тока TMDC	160, 250, 400, 630, 1600	16–1500	DC 500–1500 В (в зависимости от числа и схемы соединения полюсов)	2, 3, 4	L, M, H	317
NDM5G-400V	Выключатель-разъединитель без расцепителя	400	Ith 400	DC 1500 В	2 (в корпусе 3P)	Icm 5 кА, Icw 5 кА/1 с	1
NDM5GZ-1600	Выключатель-разъединитель постоянного тока без расцепителя	1600	800–1600	DC 750 В (2P), DC 1000 В (3P), DC 1500 В (4P)	2, 3, 4	Icm 20 кА, Icw 20 кА/1 с	— (нет в прайсе)
NDM5G-1600 AC	Выключатель-разъединитель переменного тока без расцепителя	1600	800–1600	AC 380/400/415, 660/690, 1140 В	3, 4	Icm 40 кА, Icw 20 кА/1 с	8

Данные — по каталогу Lazzen NDM5 (2026); число исполнений — по прайсу Lazzen 01.2026 (NDM5G-1600 в прайсе записан как «NDM5G-1600V»). Подбор кода заказа — в конфигураторе на странице подсерии. Аксессуары NDM5 — 865 позиций в прайсе.

Сводная таблица подсерий NDM5

Подсерия	Расцепитель / назначение	Типоразмеры	In / Ith, А	Напряжение	Полюса	Отключающая способность	Исполнений в прайсе 01.2026
NDM5	Термомагнитный (TMD, TMM, TMF) или электромагнитный (MF, MA) расцепитель	125, 160, 250, 400, 630, 1600; высоковольтные 250V, 400V, 630V	1,5–1250	AC до 690 В; 250V/400V/630V — AC 800–1000 В (250V — до 1140 В)	2, 3, 4	L, M, H, U, R; до 150 кА	1851
NDM5E	Электронный ETB / интеллектуальный ETC (связь Modbus-RTU, учёт энергии — исполнения T, P)	125, 160, 250, 400, 630, 1600	32–1600	AC 380/400/415 … 690 В (1600 — до 800 В)	3, 4	L, M, H; до 150 кА	724
NDM5Z	Термомагнитный расцепитель постоянного тока TMDC	160, 250, 400, 630, 1600	16–1500	DC 500–1500 В (в зависимости от числа и схемы соединения полюсов)	2, 3, 4	L, M, H	317
NDM5G-400V	Выключатель-разъединитель без расцепителя	400	Ith 400	DC 1500 В	2 (в корпусе 3P)	Icm 5 кА, Icw 5 кА/1 с	1
NDM5GZ-1600	Выключатель-разъединитель постоянного тока без расцепителя	1600	800–1600	DC 750 В (2P), DC 1000 В (3P), DC 1500 В (4P)	2, 3, 4	Icm 20 кА, Icw 20 кА/1 с	— (нет в прайсе)
NDM5G-1600 AC	Выключатель-разъединитель переменного тока без расцепителя	1600	800–1600	AC 380/400/415, 660/690, 1140 В	3, 4	Icm 40 кА, Icw 20 кА/1 с	8

По каталогу Lazzen NDM5 (CN, 2026); число исполнений — по прайсу Lazzen 01.2026 (NDM5G-1600 в прайсе записан как «NDM5G-1600V»).

Типоразмеры и отключающая способность по подсериям

Подсерия	Типоразмер	Номинальный ток In, А	Полюса	Icu, кА (AC 380/400/415 В, если не указано иное)
NDM5	125	1,5–125	2, 3, 4	L 70; M 100; H 150 (2P — при AC 230/240 В: 100/120/150)
NDM5	160	16–160	2, 3, 4	L 70; M 100; H 150 (2P — при AC 230/240 В: 100/120/150)
NDM5	250	6–250 (6–125 А — только 3P)	2, 3, 4	L 70; M 100; H 150; U/R — 55/80 при AC 660/690 В
NDM5	250V	63–250	3	M: 50/35 (AC 800 В); 30/15 (AC 1000 В); 12/12 (AC 1140 В)
NDM5	400 / 630	250–400 / 400–630	3, 4	L 70; M 100; H 150 (Icu = Ics); U/R — 55/80 при AC 660/690 В
NDM5	400V / 630V	250–400 / 400–630	3	M: 50/50 (AC 800 В); 35/18 (AC 1000 В)
NDM5	1600	800, 1000, 1250	3 (4 — только M)	L 70; M 100; H 100
NDM5E	125 / 160 / 250	32, 63, 125 / 160 / 40, 100, 250	3, 4	L 70; M 100; H 150 (Icu = Ics)
NDM5E	400 / 630	400 / 630	3, 4	L 70; M 100; H 150 (Icu = Ics)
NDM5E	1600	800, 1000, 1250, 1600	3 (4 — только M)	L 70; M 100; H 100
NDM5Z	160 / 250	16–160 / 160–250	2, 3, 4	L/M/H 50/85/100 (2P DC 500 В, 3P DC 750 В); 4P DC 1000 В: 25/35/50 (160), 50/70/85 (250)
NDM5Z	400	250, 320, 400	3, 4	L/M/H 50/85/100 (3P DC 750 В, 4P DC 1000 В); 4P H: 50 (DC 1200 В), 20 (DC 1500 В)
NDM5Z	630	400, 500, 550 (3P/4P); 630 (2P); 1250 (4P параллельно)	2, 3, 4	L/M/H 50/85/100 (3P DC 750 В, 4P DC 1000 В); 2P H 30 (DC 750 В)
NDM5Z	1600	800, 1000, 1250, 1500	2, 3, 4	M: 70 (2P DC 500 В, 3P DC 750 В, 4P DC 1000 В); 35 (2P DC 600 В, 4P DC 1200 В)
NDM5G	400V	Ith 400	2 (в корпусе 3P)	Icm 5; Icw 5 кА/1 с (DC 1500 В)
NDM5GZ	1600	800–1600	2, 3, 4	Icm 20; Icw 20 кА/1 с
NDM5G	1600 AC	800, 1000, 1250, 1600	3, 4	Icm 40; Icw 20 кА/1 с

По обзорным таблицам каталога Lazzen NDM5 (CN, 2026). Полные таблицы параметров, ВАХ, коэффициенты снижения номинала и габариты — на вкладке «Характеристики» страниц подсерий.

Условия эксплуатации (общие для семейства, по каталогу NDM5 2026)

Параметр	Значение
Температура окружающего воздуха при эксплуатации	−35 °C … +70 °C, среднесуточная не выше +35 °C; от +40 °C до +70 °C — со снижением номинала
Температура хранения	−40 °C … +75 °C
Высота над уровнем моря	≤2500 м; выше — со снижением номинала по таблице
Относительная влажность	не более 50 % при +40 °C; при более низкой температуре допускается выше, например до 90 % при +20 °C; принимать меры против конденсата
Степень загрязнения	3
Степень защиты	IP20
Коррозионная стойкость	класс жёсткости по соляному туману 2
Вибростойкость	IEC 60721-3-3: 2–9 Гц — амплитуда ±1 мм; 9–200 Гц — ускорение 5 м/с²
Категория установки (перенапряжения)	III — главная цепь и подключённый к ней расцепитель минимального напряжения; II — вспомогательные цепи и цепи управления
Среда установки	невзрывоопасная, без газов и токопроводящей пыли, вызывающих коррозию металлов и разрушение изоляции; защищённая от дождя и снега
Монтажное положение	вертикальное (отклонение ≤ ±22,5°, для корпуса 1600 — ≤ ±5°) или горизонтальное (кроме NDM5-250V/400V/630V); на DIN-рейку — NDM5-125/160/250
Экологические требования	RoHS

Подробные технические данные — на страницах подсерий: NDM5, NDM5E, NDM5Z, NDM5G-400V, NDM5GZ-1600, NDM5G-1600 AC.

Аксессуары и дополнительные элементы:

Аксессуары семейства NDM5 общие для подсерий NDM5, NDM5E, NDM5Z и NDM5G. Внутренние аксессуары (вспомогательный и сигнальный контакты, независимый расцепитель, расцепитель минимального напряжения) устанавливаются в карманы под крышкой выключателя; комбинация и место установки задаются кодом модификации в обозначении выключателя — вкладка «Код заказа», Таблица 2 на странице подсерии. В прайсе внутренние аксессуары не делятся на левые и правые: сторона установки определяется кодом модификации и типоразмером; у NDM5-400/630 независимый расцепитель и расцепитель минимального напряжения ставятся слева или справа (если выбран один из них — по умолчанию слева). Внешние аксессуары: моторный привод, поворотные рукоятки Z1/Z2, механическая блокировка, комплекты втычного, выдвижного исполнения и заднего присоединения, адаптеры DIN-рейки, межполюсные шины; для NDM5E — модули связи и индикации (DF-MB/C3, DF-XS1, DF-WK6).

Все аксессуары как товары — в разделе Аксессуары NDM5.

Совместимость аксессуаров — NDM5 (✓ — есть в прайсе, в скобках число артикулов)

Аксессуар	NDM5-125	NDM5-160	NDM5-250	NDM5-250V	NDM5-400	NDM5-400V	NDM5-630	NDM5-630V	NDM5-1600
Независимый расцепитель	✓ (4)	✓ (4)	✓ (4)	✓ (4)	✓ (4)	✓ (4)	✓ (4)	✓ (4)	✓ (4)
Расцепитель минимального напряжения	✓ (2)	✓ (2)	✓ (2)	✓ (2)	✓ (3)	✓ (3)	✓ (3)	✓ (3)	✓ (3)
Вспомогательный контакт	✓ (1)	✓ (1)	✓ (1)	✓ (1)	✓ (1)	✓ (1)	✓ (1)	✓ (1)	✓ (1)
Сигнальный (аварийный) контакт	✓ (1)	✓ (1)	✓ (1)	✓ (1)	✓ (1)	✓ (1)	✓ (1)	✓ (1)	✓ (1)
Моторный привод	✓ (4)	✓ (4)	✓ (4)	—	✓ (4)	✓ (4)	✓ (4)	✓ (4)	✓ (4)
Поворотная рукоятка Z1A/Z1F (центральная ось)	✓ (10)	✓ (10)	✓ (10)	✓ (10)	✓ (10)	✓ (10)	✓ (10)	✓ (10)	—
Поворотная рукоятка Z2A/Z2F (эксцентричная ось)	—	—	—	—	✓ (10)	—	✓ (10)	—	✓ (5)
Механическая блокировка JS1-11Y	✓ (1)	✓ (1)	✓ (1)	—	—	—	—	—	—
Втычное исполнение (цоколь P0/P1)	✓ (8)	✓ (8)	✓ (8)	—	✓ (8)	✓ (8)	✓ (8)	✓ (8)	—
Выдвижное исполнение (W0/W1)	—	—	—	—	✓ (8)	—	✓ (8)	—	—
Заднее присоединение (R0/R1)	✓ (3)	✓ (3)	✓ (3)	—	✓ (2)	—	✓ (2)	—	✓ (4)
Адаптер DIN-рейки (G)	✓ (2)	✓ (2)	✓ (3)	—	—	—	—	—	—
Адаптер DIN-рейки + зажимы (GFcu)	✓ (2)	✓ (2)	✓ (3)	—	—	—	—	—	—
Зажимы для медного кабеля (Fcu)	✓ (1)	—	—	—	—	—	—	—	—
Расширители полюсов (межполюсные шины)	✓ (3)	✓ (3)	✓ (3)	✓ (1)	✓ (2)	✓ (1)	✓ (2)	✓ (1)	✓ (2)

Совместимость аксессуаров — NDM5E (✓ — есть в прайсе, в скобках число артикулов)

Аксессуар	NDM5E-125	NDM5E-160	NDM5E-250	NDM5E-400	NDM5E-630	NDM5E-1600
Независимый расцепитель	✓ (4)	✓ (4)	✓ (4)	✓ (4)	✓ (4)	✓ (4)
Расцепитель минимального напряжения	✓ (2)	✓ (2)	✓ (2)	✓ (3)	✓ (3)	✓ (3)
Вспомогательный контакт	✓ (1)	✓ (1)	✓ (1)	✓ (1)	✓ (1)	✓ (1)
Сигнальный (аварийный) контакт	✓ (1)	✓ (1)	✓ (1)	✓ (1)	✓ (1)	✓ (1)
Моторный привод	✓ (4)	✓ (4)	✓ (4)	✓ (4)	✓ (4)	✓ (4)
Поворотная рукоятка Z1A/Z1F (центральная ось)	✓ (10)	✓ (10)	✓ (10)	✓ (10)	✓ (10)	—
Поворотная рукоятка Z2A/Z2F (эксцентричная ось)	—	—	—	✓ (10)	✓ (10)	✓ (5)
Механическая блокировка JS1-11Y	✓ (1)	✓ (1)	✓ (1)	—	—	—
Втычное исполнение (цоколь P0/P1)	✓ (8)	✓ (8)	✓ (8)	✓ (8)	✓ (8)	—
Выдвижное исполнение (W0/W1)	—	—	—	✓ (8)	✓ (8)	—
Заднее присоединение (R0/R1)	✓ (2)	✓ (2)	✓ (2)	✓ (2)	✓ (2)	✓ (4)
Адаптер DIN-рейки (G)	✓ (2)	✓ (2)	✓ (3)	—	—	—
Адаптер DIN-рейки + зажимы (GFcu)	✓ (2)	✓ (2)	✓ (3)	—	—	—
Расширители полюсов (межполюсные шины)	✓ (4)	✓ (2)	✓ (2)	✓ (2)	✓ (2)	✓ (2)

Совместимость аксессуаров — NDM5Z / NDM5G (✓ — есть в прайсе, в скобках число артикулов)

Аксессуар	NDM5Z-125	NDM5Z-160	NDM5Z-250	NDM5Z-400	NDM5Z-630	NDM5Z-630 (парал.)	NDM5Z-1600	NDM5G-400
Независимый расцепитель	—	✓ (4)	✓ (4)	✓ (4)	✓ (1)	✓ (4)	✓ (4)	✓ (1)
Расцепитель минимального напряжения	—	✓ (2)	✓ (2)	✓ (3)	✓ (3)	✓ (3)	✓ (3)	—
Вспомогательный контакт	—	✓ (1)	✓ (1)	✓ (1)	✓ (1)	✓ (1)	✓ (1)	✓ (1)
Сигнальный (аварийный) контакт	—	✓ (1)	✓ (1)	✓ (1)	✓ (1)	✓ (1)	✓ (1)	✓ (1)
Моторный привод	—	✓ (4)	✓ (4)	✓ (4)	✓ (4)	✓ (4)	✓ (4)	—
Поворотная рукоятка Z1A/Z1F (центральная ось)	—	✓ (10)	✓ (10)	✓ (10)	✓ (10)	✓ (10)	—	—
Поворотная рукоятка Z2A/Z2F (эксцентричная ось)	—	—	—	✓ (10)	✓ (10)	✓ (10)	✓ (5)	—
Механическая блокировка JS1-11Y	—	✓ (1)	✓ (1)	—	—	—	—	—
Втычное исполнение (цоколь P0/P1)	—	✓ (8)	✓ (8)	✓ (8)	✓ (8)	—	—	—
Выдвижное исполнение (W0/W1)	—	—	—	✓ (8)	✓ (8)	—	—	—
Заднее присоединение (R0/R1)	—	✓ (3)	✓ (3)	✓ (2)	✓ (2)	—	✓ (4)	—
Адаптер DIN-рейки (G)	—	✓ (2)	✓ (3)	—	—	—	—	—
Адаптер DIN-рейки + зажимы (GFcu)	—	✓ (2)	✓ (3)	—	—	—	—	—
Расширители полюсов (межполюсные шины)	✓ (3)	—	✓ (3)	✓ (3)	✓ (3)	—	✓ (3)	✓ (1)
Перемычки с радиатором (DC)	—	✓ (2)	✓ (6)	✓ (2)	✓ (2)	—	—	—

Напряжения катушек по прайсу

Независимый расцепитель: 24AC/24DC, 48AC/48DC, 110AC/110DC, 230AC/250DC, 230AC/230DC
Расцепитель минимального напряжения: 110AC/110DC, 230AC/230DC, 230AC/250DC, 400AC
Моторный привод: 24DC, 110AC/110DC, 230AC/220DC, 400AC

Модули связи и прочие аксессуары

Модуль дисплея DF-XS2
Модуль адаптера DF-CAN
Модуль питания DF-P9
Модуль DF-SC66 DIDO
Шлюз DF-TTP
Шлюз DF-WIFI-BT
Модуль сигнализации температуры DF-WK6
Коммуникационный модуль DF-MB/C3
Устройство блокировки для выносной рукоятки
Тепловой датчик 1 шт. NDM5E
Модуль сигнализации температуры DF-WK6
Модуль дисплея DF-XS2

По прайсу Lazzen 01.2026 (секция «Аксессуары NDM5», 865 позиций) и каталогу Lazzen NDM5 (CN, 2026). Аксессуары для NDM5GZ-1600 и NDM5G-1600 AC отдельными позициями в прайсе не выделены — подбор по типоразмеру 1600 и Таблице 2 кода заказа на странице подсерии.
