Выключатели-разъединители в литом корпусе серии NDM5G-1600 AC с номинальным изоляционным напряжением 1500 В предназначен для использования в цепях переменного тока с номинальным рабочим напряжением до AC 1140 В и номинальным тепловым током до 1600 А.
Выключатели-разъединители используются для нечастой коммутации нагрузки и отвечают всем требованиям безопасности при эксплуатации электрооборудования.
NDM5G – выключатель-разъединитель в корпусе автоматического выключателя, сочетающий функции защиты и коммутации. Оптимален для систем, где требуется безопасное отключение нагрузки без демонтажа оборудования.
Примечание: корпус NDM5G-1600: присоединительный винт (болт) для 800 A по умолчанию длиной 30; для 1000 A/1250 A — длиной 35; для 1500 A/1600 A — длиной 40; если нужна другая длина, см. таблицу выбора винтов на стр. 4-15.
(В таблице обзора модель названа «NDM5G-400», в остальных местах главы — «NDM5G-400V».)
Область применения и назначение - Выключатели-разъединители в литом корпусе серии NDM5G имеют номинальное напряжение изоляции 1500 В и предназначены для распределительных цепей и цепей электродвигателей с номинальным рабочим напряжением до AC 1140 В и DC 1500 В и условным тепловым током до 1600 A. Применяются в качестве выключателя питания, разъединителя и аварийного выключателя; допускают нечастое включение двигателя. Изделие может также использоваться для нечастых включений и отключений.
Особенности конструкции - Аксессуары выключателя-разъединителя выполнены модульными (в кассетном исполнении) для быстрой установки; позволяют оперативно реагировать на требования заказчика и не требуют регулировки.
Соответствие стандартам - GB/T 14048.1 Аппаратура распределения и управления низковольтная. Часть 1. Общие правила - GB/T 14048.3 Аппаратура распределения и управления низковольтная. Часть 3. Выключатели-разъединители - IEC 60947-1 Low-voltage switchgear and controlgear — Part 1: General rules - IEC 60947-3 Low-voltage switchgear and controlgear — Part 3: Switch-disconnectors
Электрическое обозначение. Изделие обладает функцией разъединения; соответствующее условное графическое обозначение — выключатель-разъединитель (контакт с символом разъединения).
Условия эксплуатации - Температура окружающего воздуха при эксплуатации: −35 °C … +70 °C; среднее значение за 24 ч не выше +35 °C. - Температура хранения: −40 °C … +75 °C. - Высота над уровнем моря: место установки ≤ 2500 м. - Относительная влажность при эксплуатации/хранении: при температуре +40 °C относительная влажность не выше 50 %; при более низкой температуре допускается более высокая влажность, например при +20 °C — до 90 %. Против конденсата, возникающего при изменении температуры, следует принимать соответствующие меры. - Степень загрязнения: 3. - Степень защиты: IP20.
Источник: каталог Lazzen «NDM5 系列塑料外壳式断路器» (2026), перевод на русский язык — Nader, 2026. Полный перевод каталога и инструкций — во вкладке «Документы».
Тип расцепителя: без расцепителяIn=800..1600 AUn=380..1140V ACНоминальная наибольшая включающая способность Icm= 40кАУстановка: стационарныйКат. применения:AC-23A(AC690V), AC-22A(AC1140V)Кол-во полюсов: 3, 4
Таблица 1. Основные технические характеристики выключателей-разъединителей
Примечание 1: номинальный условный ток короткого замыкания: DC1300V/30 кА, постоянная времени 5 мс, фотоэлектрический (PV) предохранитель: IR 30 кА, DC1500V/400 A. Габариты указаны без клеммных крышек. Примечание 2: корпус NDM5G-1600: присоединительный винт для 800 A по умолчанию длиной 30; для 1000 A/1250 A — 35; для 1500 A/1600 A — 40; для другой длины см. таблицу выбора винтов на стр. 4-15.
Коэффициенты снижения номинального тока в зависимости от температуры (NDM5G)
Коэффициенты снижения для больших высот — NDM5G-400 (стр. 155)
Коэффициенты снижения для больших высот — NDM5G-1600 (стр. 156, каталог 4-7)
(В столбцах «(В)» в исходнике фактически указаны коэффициенты, кроме столбца испытательного напряжения NDM5G-400.)

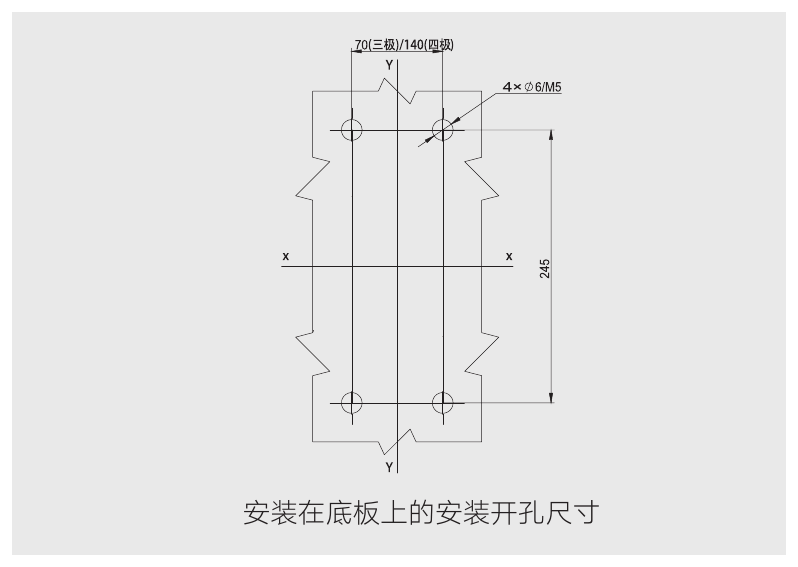

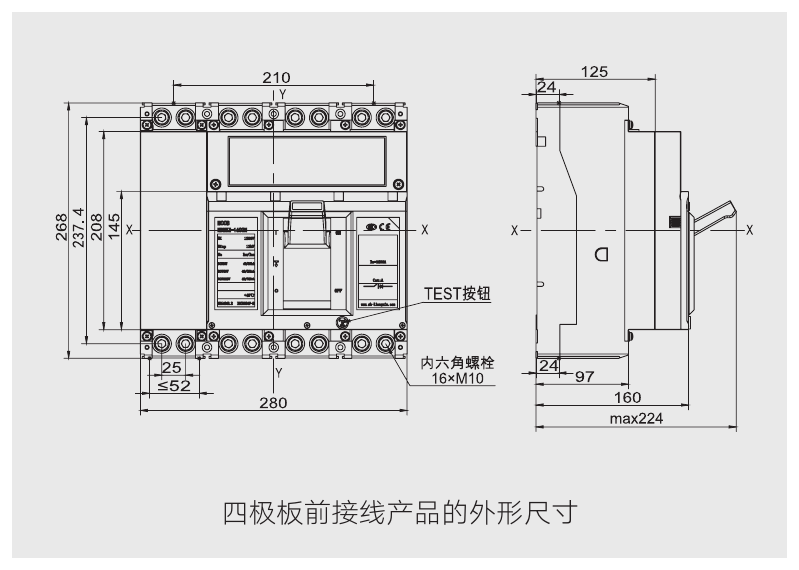

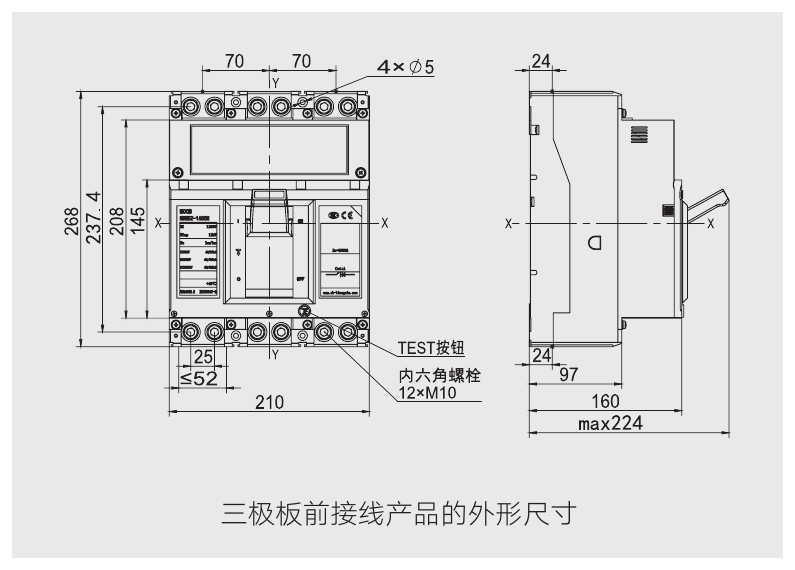

Примечание: X-X, Y-Y на рисунках — центр 3- и 4-полюсного выключателя.
Толщина присоединительной медной шины и длина винта
Примечание: длину болта с внутренним шестигранником нужно указывать при заказе.
Выбор сечения присоединяемых шин и кабелей — сечения проводников и соответствующие номинальные токи:
Примечание: неуказанные допуски — по классу GB/T 1804-c. (Вторая и третья таблицы в исходнике имеют одинаковый заголовок «сечения проводников и соответствующие номинальные токи».)

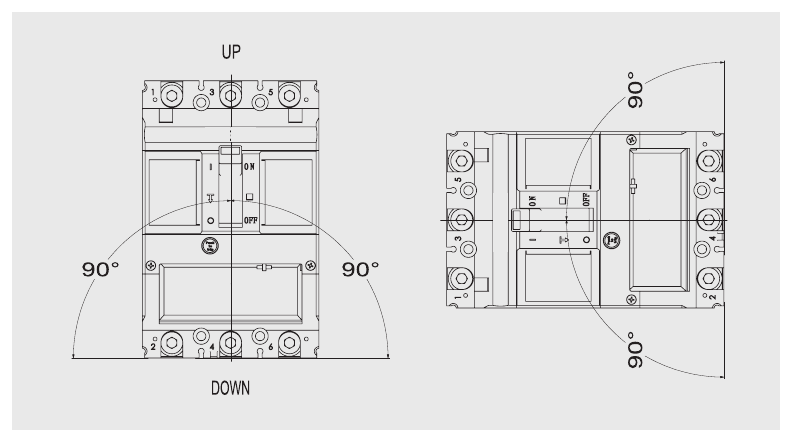

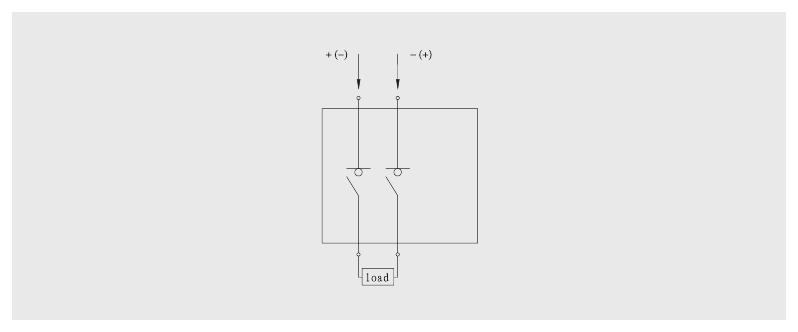

Примечание: допускается обратная подача питания (подвод снизу).

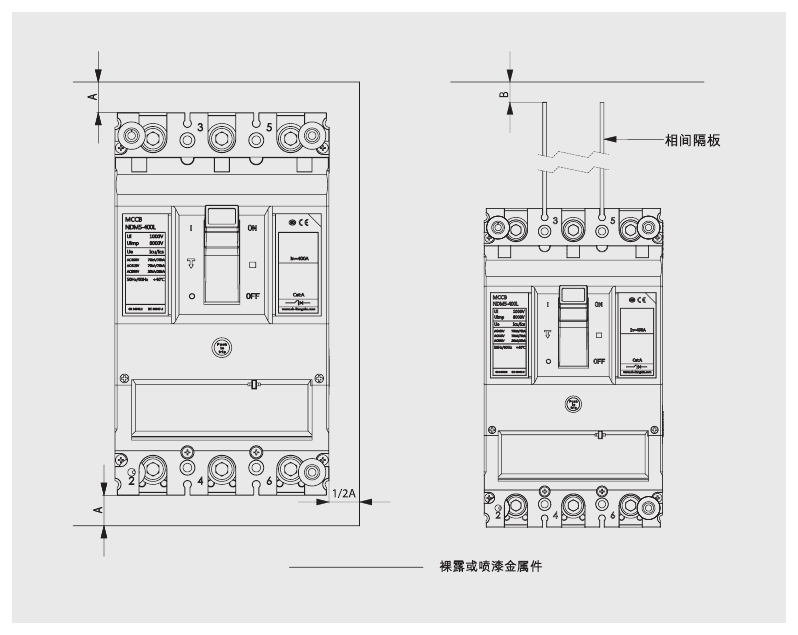

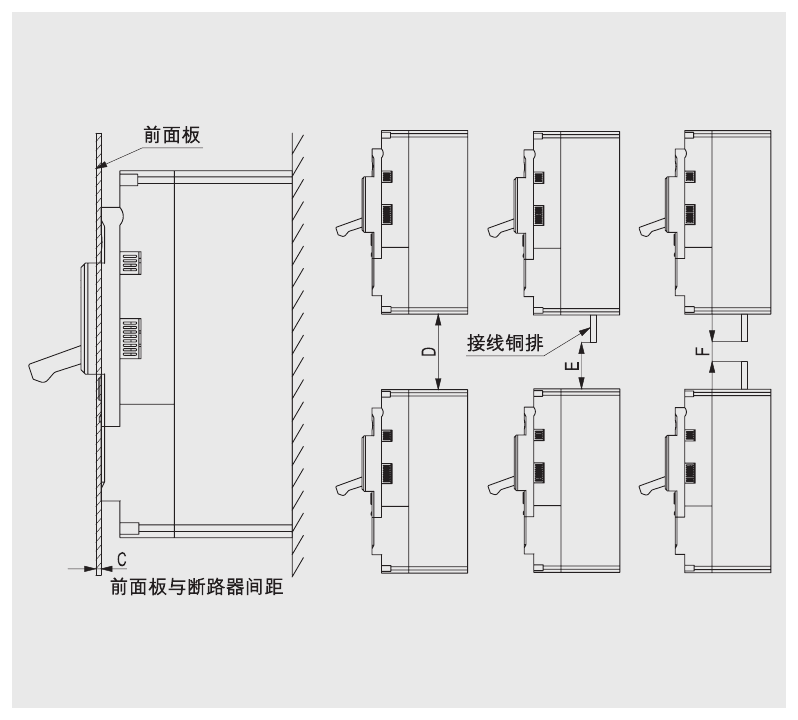

Минимальные безопасные расстояния выключателя-разъединителя до верхних, нижних, боковых поверхностей и передней панели:
Минимальные безопасные расстояния при установке (мм):
Расшифровка обозначения:
Примечание: NDM5G-1600 — винты присоединения по умолчанию: 800 А — 30 мм, 1000/1250 А — 35 мм, 1500/1600 А — 40 мм.Пример обозначения: NDM5G-1600 800/3/M02 10 S. В прайсе Lazzen 01.2026 эти изделия записаны как «NDM5G-1600V 800/3/00».
Места установки (вид спереди, рукоятка в центре): сигнальные контакты — слева, вспомогательные — справа (до четырёх; в каталоге — средний ряд), независимые расцепители и расцепители минимального напряжения — справа внизу.
Источник: каталог Lazzen NDM5 (2026), стр. 4-5, 4-8, 4-9.

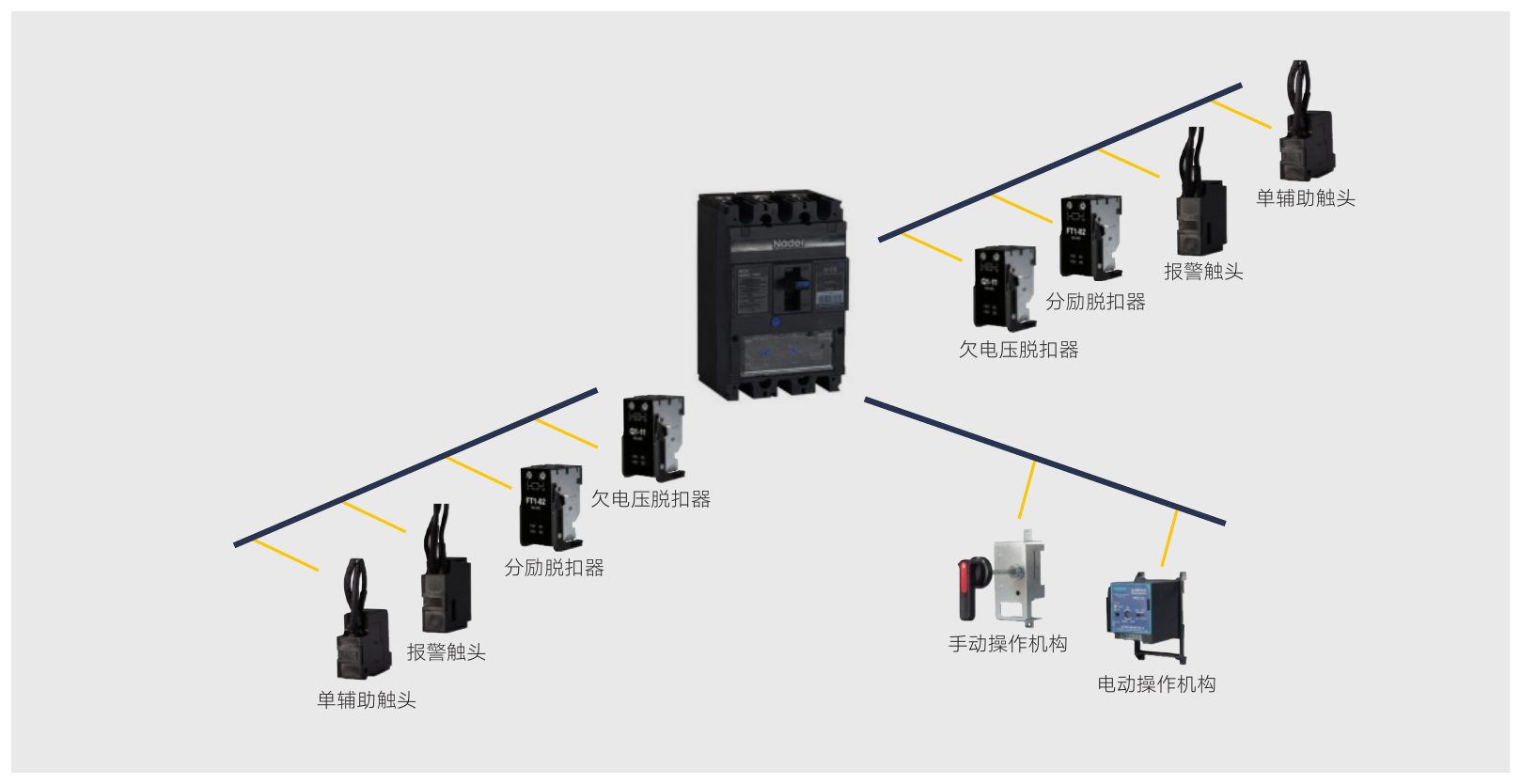

Внутренние аксессуары (вспомогательные и сигнальные контакты, независимый расцепитель, расцепитель минимального напряжения) устанавливаются в карманы под крышкой выключателя. Комбинация аксессуаров и место их установки задаются двузначным (для типоразмера 1600 — также буквенно-цифровым) кодом модификации в обозначении выключателя — см. вкладку «Код заказа», таблицу 2. Поставляемые отдельно аксессуары в прайсе не делятся на «левые» и «правые»: сторона установки определяется кодом модификации и типоразмером.
Отдельно поставляемые аксессуары (расцепители на разные напряжения, контакты, моторные приводы, поворотные рукоятки, комплекты втычного/выдвижного исполнения, задние выводы, адаптеры DIN-рейки, межполюсные перегородки, блокировки) — в разделе Аксессуары NDM5.

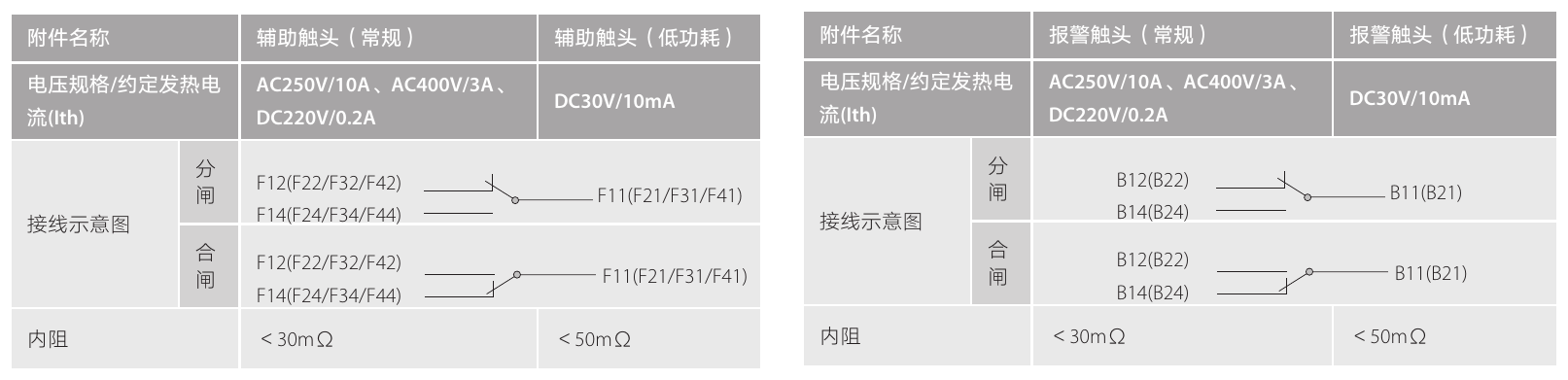

Номинальные параметры вспомогательных контактов
Примечания: 1. Особые требования к длине проводов аксессуаров заказчик должен сообщить менеджеру по продажам. 2. Есть вспомогательные контакты в исполнении малой мощности; при особых требованиях консультируйтесь/заказывайте у менеджера по продажам. 3. Если нужен вспомогательный контакт DC30V/10mA, укажите это при заказе. 4. Маркировка жгута первого вспомогательного контакта: F11 (красный), F12 (белый), F14 (жёлтый); второго — F21 (красный), F22 (белый), F24 (жёлтый) и т. д.; устанавливается не более четырёх групп вспомогательных контактов.
Номинальные параметры сигнальных контактов
Примечания: 1. Если нужен сигнальный контакт DC30V/10mA, укажите это при заказе. 2. Маркировка жгута первого сигнального контакта: B11 (красный), B12 (белый), B14 (жёлтый); второго — B21 (красный), B22 (белый), B24 (жёлтый) и т. д.; устанавливается не более двух групп сигнальных контактов. 3. Сигнальные контакты устанавливаются только с левой стороны выключателя; на NDM5G-1600 можно установить не более 2 одиночных сигнальных контактов.
При внешнем напряжении в пределах 70 %…140 % номинального напряжения цепи управления независимый расцепитель надёжно отключает выключатель-разъединитель.
NDM5G-400: напряжение и потребляемая мощность независимого расцепителя
NDM5G-1600: напряжение и потребляемая мощность независимого расцепителя
Выводы катушки: C1 — C2.

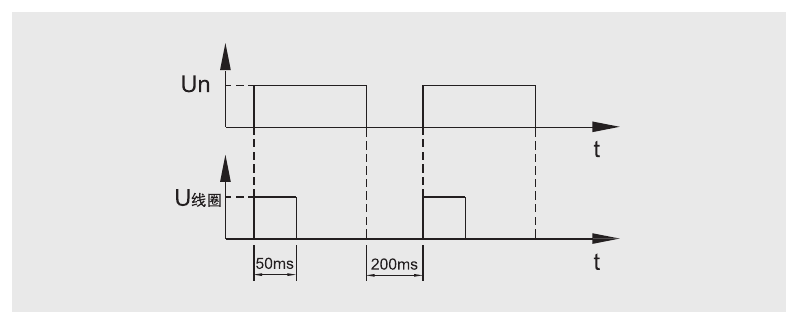

Принцип работы независимого расцепителя: однократное импульсное срабатывание. Для повторного срабатывания расцепитель нужно обесточить для возврата, после чего повторная подача питания вызовет срабатывание. (В исходнике это предложение повторено дважды.)

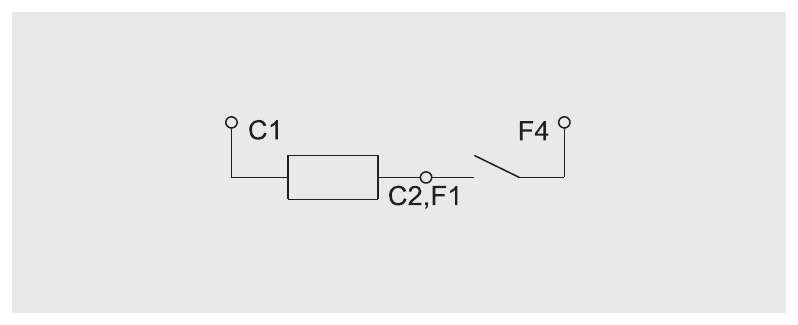

Если требуется длительная подача питания, при которой выключатель-разъединитель не может нормально включиться, см. схему ниже.
Стандартная длина проводов внутренних аксессуаров (вспомогательных контактов, независимого расцепителя) — 0,7 м. Примечание: особые требования к длине проводов аксессуаров сообщайте менеджеру по продажам.

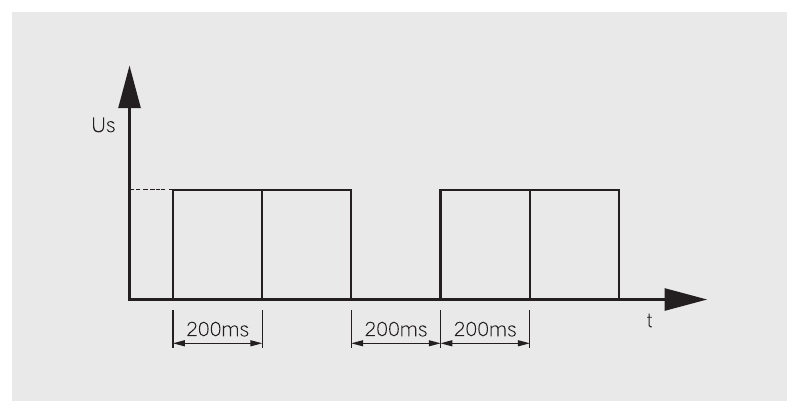

NDM5G-1600 — принцип работы независимого расцепителя: однократное импульсное срабатывание (рекомендуемая длительность подачи питания — более 200 мс). Для повторного срабатывания расцепитель нужно обесточить для возврата (рекомендуемая пауза — более 200 мс), затем снова подать питание. Время от подачи питания на расцепитель (получения сигнала) до расцепления изделия — 100 мс.

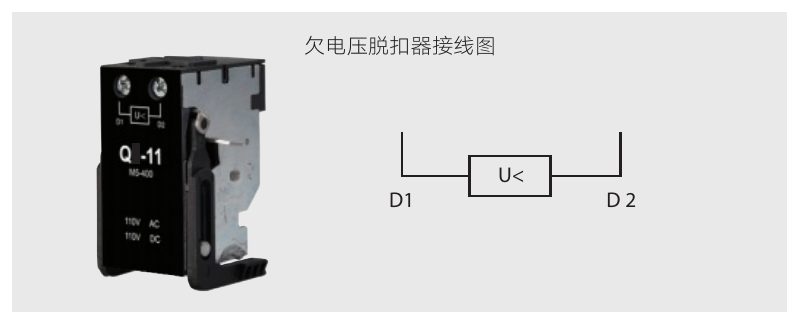

Расцепитель минимального напряжения служит в основном для защиты нагрузки в цепи выключателя от понижения напряжения.
Принцип работы: при снижении напряжения сети до 35 %…70 % номинального рабочего напряжения расцепителя он надёжно отключает выключатель; при напряжении ниже 35 % номинального — препятствует включению выключателя; при напряжении выше 85 % номинального — обеспечивает надёжное включение.
Питание подключается по номерам клемм на модуле расцепителя (для постоянного тока полярность не важна).
Примечание: на расцепитель минимального напряжения сначала подаётся питание, и только потом выключатель можно взвести и включить, иначе выключатель будет повреждён.

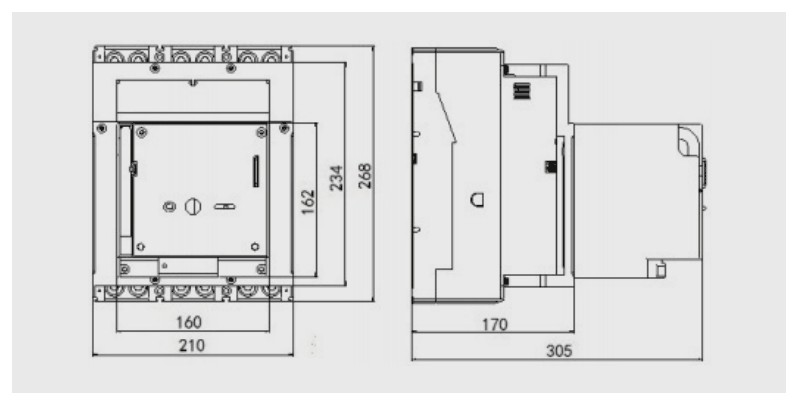

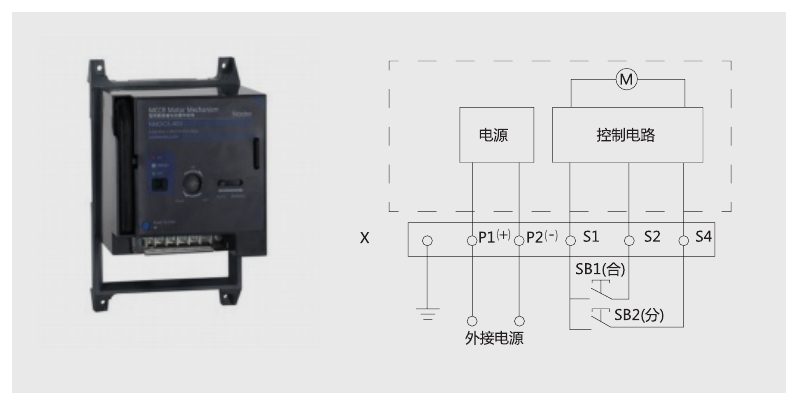

Моторный привод DC1 служит в основном для дистанционного включения и отключения (взведения) выключателя. Модуль моторного привода отличается высокой механической износостойкостью и простотой управления. Возможно как электрическое, так и ручное управление.
При внешнем напряжении в пределах 85 %…110 % номинального напряжения цепи управления привод надёжно включает и отключает выключатель-разъединитель.
На корпусе привода есть шторка «Автомат/Ручной» с маркировкой. Когда шторка в положении «Автомат», порт управления приводом активен и возможно электрическое управление. Когда шторка в положении «Ручной», можно вставить ручную рукоятку и управлять вручную; при этом порт электрического управления отключён. При ручном управлении рукоятку нужно повернуть примерно на 180°, чтобы встроенный микропереключатель встал в правильное положение и подготовил привод к последующему электрическому управлению. (Если угол меньше 180°: если до этого выключатель отключали вручную, при электрическом управлении нужно сначала выполнить отключение, затем включение; если до этого включали вручную — сначала включение, затем отключение.)
Привод имеет функцию запирания: в положении «Автомат» можно вытянуть запорную пластину в правом верхнем углу привода и навесить замок; после запирания ни ручное, ни электрическое управление невозможно.

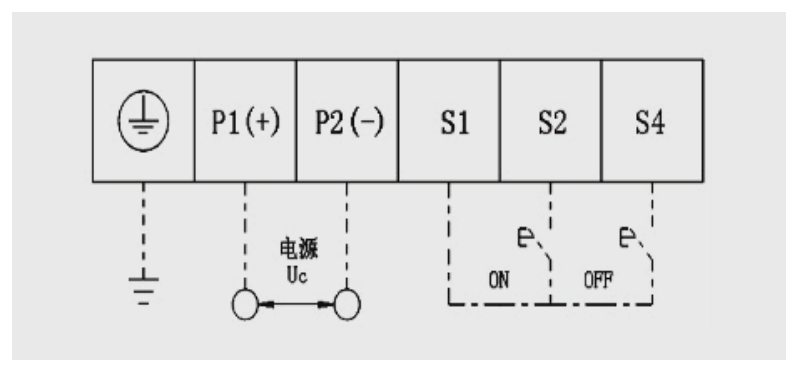

Примечания: 1) Ручное управление — поворотом по часовой стрелке на 180°; поворот против часовой стрелки запрещён. 2) При подключении привода выводы P1, P2 запрещается соединять с S1, S2, S4. 3) Неуказанные допуски — по GB/T 1804-c.
Напряжение и мощность моторного привода

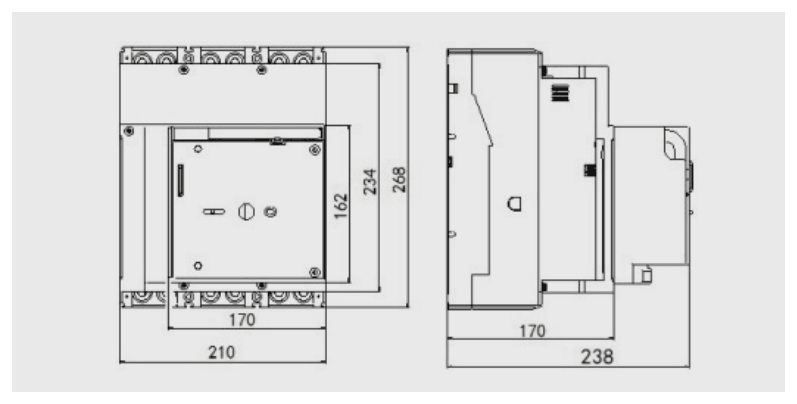

Низкопрофильный моторный привод

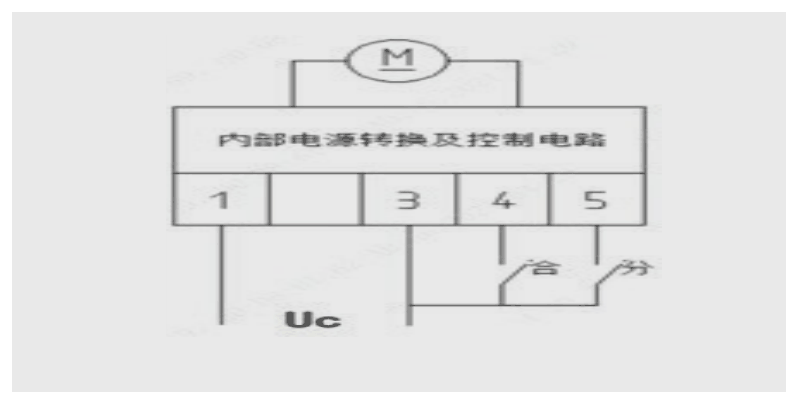

Примечания: 1) Ручное управление — по часовой стрелке на 180°; против часовой стрелки запрещено. 2) При подключении: 1 и 3 — питание, 3 — общий провод, 3–4 — включение, 3–5 — отключение. 3) Для нормального переключения длительность сигнала должна быть более 500 мс; время включения и отключения — 3 с. 4) Привод допускает непрерывную подачу команд включения/отключения. 5) Неуказанные допуски — по GB/T 1804-c.
Напряжение и мощность (низкопрофильный привод)

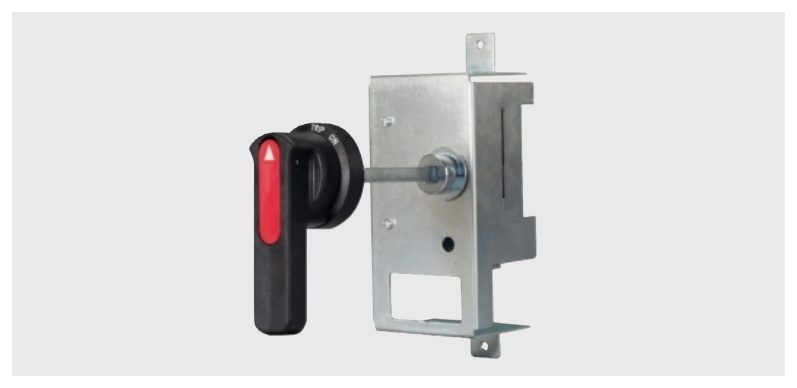

Ручной привод SC1 служит для включения и отключения (взведения) выключателя, установленного в распределительном шкафу, — поворотом рукоятки на передней панели шкафа.
Привод может комплектоваться рукояткой типа «F» (квадратная, с центральным отверстием) или типа «Y» (круглая, с центральным отверстием) и соответствующим соединительным квадратным валом.
Для приводов разных типоразмеров вырез в двери шкафа под соответствующую рукоятку одинаков.
Примечание 1: когда выключатель включён, дверь шкафа открыть нельзя. Если рукоятка или привод неисправны во включённом состоянии, дверь можно открыть с помощью аварийного устройства разблокировки на рукоятке. Примечание 2: неуказанные допуски — по GB/T 1804-c.

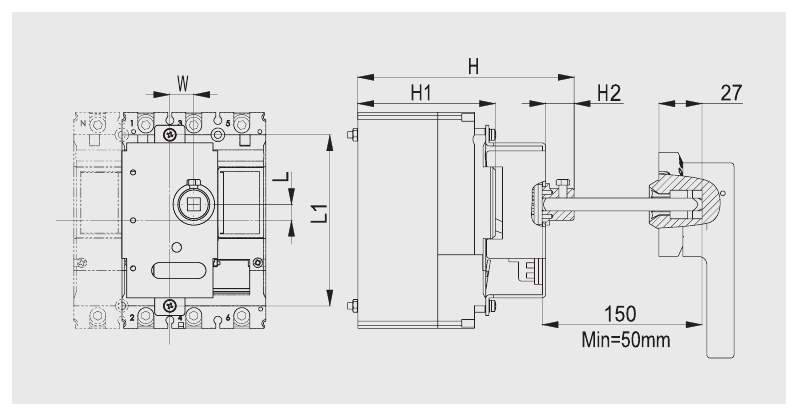

Высота и установочные размеры ручного привода
Габариты ручного привода SC1, установленного на выключатель (мм):

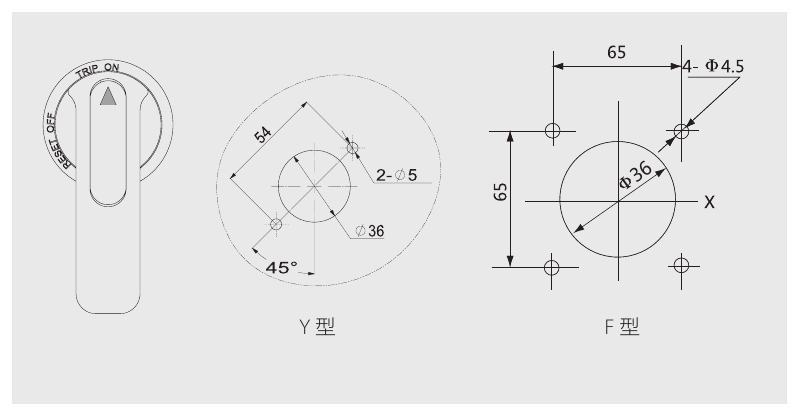

Схема выреза под рукоятку:

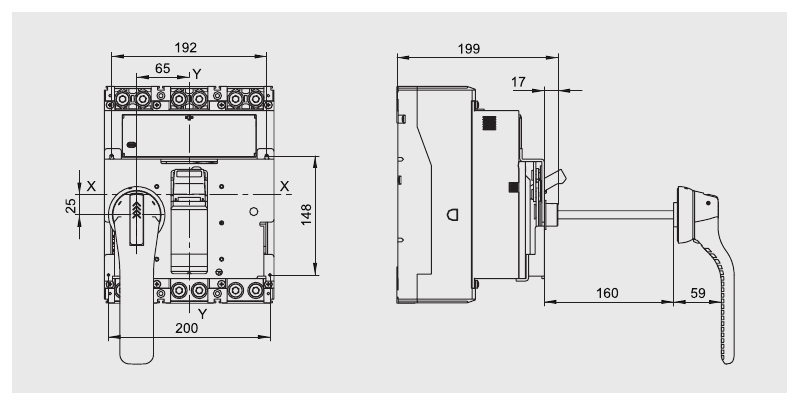

Габариты ручного привода NDM5G-1600

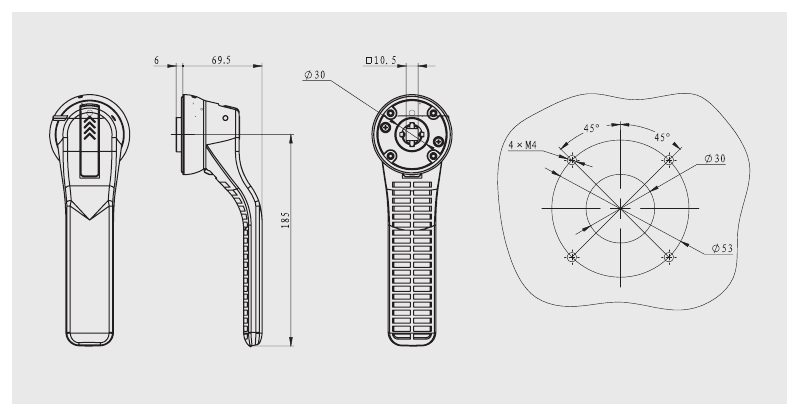

Схема выреза под рукоятку NDM5G-1600

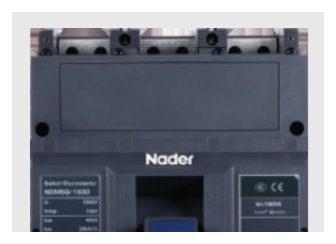

NDM5G-1600 AC
