NDG3V-32 7,5..32A, 240..415V AC/600..1500V DC Кол-во кулачков: 2..8

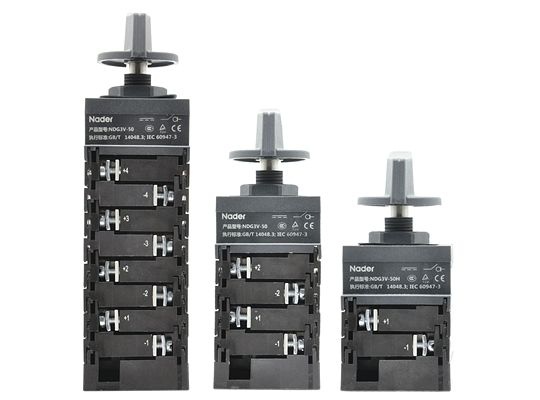

Кулачковый переключатель NDG3V-32. In=7,5..32A, Un=240..415V AC/600..1500V DC. Кол-во кулачков: 2..8

Отправить запрос

Заполните форму ниже и наши менеджеры свяжутся с вами в ближайшее время и ответят на все ваши вопросы
Вы должны принять перед отправкой.
Назначение:

Выключатели-разъединители серии NDG3V-32 предназначены для цепей:

  • постоянного тока (DC) напряжением до 1500 Вольт

  • переменного тока (AC) напряжением до 690 Вольт (50/60 Гц)

  • Рабочий ток: до 32 A



Особенности:

Применяются для нечастых коммутаций и разъединения цепей в промышленном оборудовании и фотоэлектрических системах.

Конструктивное исполнение:

  1. Контактный поворотный механизм с двойным разрывом цепи (повышает срок службы).

  2. Ножевая конструкция контактов (обеспечивает надёжное включение и повышенный кратковременно выдерживаемый ток).

  3. Многочисленные исполнения.

Типоразмеры:

NDG3V-32 изготавливается в типоразмере на 32А

Существует  типоразмер на 50А - смотрите серию NDG3V-50

Таблица 1. Основные характеристики NDG3V-32:

Параметр Категория/единица измерения Значение
Типоразмер А 32 A
Напряжение (Ue) В DC 1500 V / AC 1000
Номинальное выдерживаемое импульсное напряжение кВ 8
Номинальный рабочий ток (А) Напряжение переменного тока AC (В) 220/230/240 220/230/240
AC-22B Подключение к сети AC 2 уровня 32 /
2/3/4 уровня / 32
Напряжение постоянного тока DC (В) 600 800 1000 1100 1500
DC-21B
DC-PV1		 2 уровня последовательно 2/4/6/8/10 слоев 30 16/32 20 20 /
3 уровня последовательно 3/6/9 слоев / / 25/32 / 20
4 уровня последовательно 4/8 слоев / / / / 16/25
2 анода один общий катод 3/6/9 слоев 30 / 13 13 /
Напряжение постоянного тока DC (В) 600 800 1000 1100 1200
DC-21B
DC-PV2		 2 уровня последовательно 2/4/6/8/10 слоев 30 20 12,5 10 7,5
2 анода один общий катод 3/6/9 слоев 30 20 12,5 / 7,5
Параметр Категория/единица измерения Значение
Номинальный кратковременный выдерживаемый ток Icw кА/1с 0,7
Номинальная включающая способность при коротком замыкании Icm кА 1,4
Механическая износостойкость рабочие циклы 9700
Электрическая износостойкость рабочие циклы 300
Сертификация CCC, TUV, CE
Рабочий крутящий момент Нм 1.5~2.2
Момент затяжки всего устройства Нм 2.0~2.5
Крутящий момент соединения Нм 1.5~1.7
Момент затяжки рукоятки Нм 0.6~0.75
Область подключения (рекомендуется) мм2 В соответствии с таблицей 9 в GB/T 1408.1
Способ установки Установка на дверце
Степень защиты Комплектное устройство IP20 Выносная рукоятка IP66



Таблица 2. Таблица выбора принадлежностей для выключателей нагрузки серии NDG3V-32

№ Температура Коэффициент
1 Клеммная шина Соединительная шина, установленная в выключателе, стандартная для изделий NDG3V-32/01
2 Клеммная шина Соединительная шина, установленная в выключателе, стандартная для изделий NDG3V-32/02



ND
G
3
V
-
32
/
02
М
1 2 3 4 5 6 7 8 9 10 11 12

Расшифровка обозначения:

№ Параметр Расшифровка
1 Бренд ND - бренд "Nader" (низковольтное оборудование)
2 Код изделия G - выключатель нагрузки
3 Серийный номер конструкции 3 - номер серии
4 Дополнительный код V - широкий диапазон рабочего напраяжения
5 Типоразмер 32 - Типоразмер 32: 32А
6 Код заказчика C - код заказчика , без указания - стандартный тип
7 Номинальный ток 7.5-7.5A
10-10A
12.5-12.5A
13-13A (исп. с двумя анодами и одним катодом)
16-16A
20-20A
25-25A
30-30A (исп. с двумя анодами и одним катодом)
32-32A
8 Количество уровней 2, 3, 4, 6, 8, 9, 10
9 Способ подключения 1: 2 полюса последовательно
2: 3 полюса последовательно
3: 4 полюса последовательно
4: стандартное подключение для переменного тока (AC)
5: 2 положительных полюса (анода) и 1 отрицательный (катод)
10 Наличие перемычки 01-
02 - без перемычек
11 Способ установки М - установка на дверь корпуса/панель
12 Номинальное напряжение 1100 - 1100В DC
1200 - 1200В DC
 1500 - 1500В DC"> 240 - 220/230/240В AC
415 - 380/400/415D AC
600 - 600В DC
800 - 800В DC
1000 - 1000В DC
1100 - 1100В DC
 1200 - 1200В DC
 1500 - 1500В DC
Пример обозначения:

Выключатель нагрузки NDG3V-32/20/4/1/02/M/1000
означает:

Бренд Nader, разъединитель, серия 3V.

Корпус на 32А, ток нагрузки 20А.

4 механических слоя, последовательное подключение по 2 слоя.

Без шины шунтирования, монтаж на дверь шкафа.

Напряжение 1000 В DC.

Для уточнения других комбинаций (например, DC-версий) отправьте запрос. Бесплатно поможем подобрать по вашему ТЗ.
