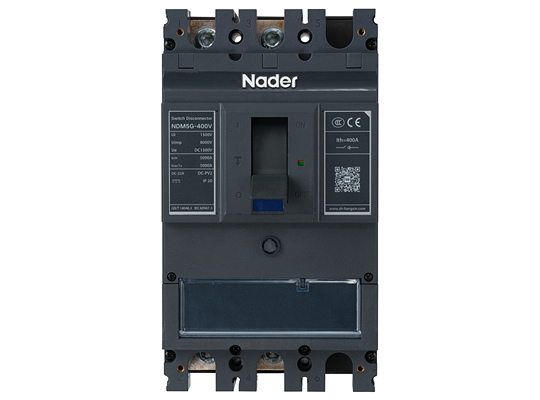

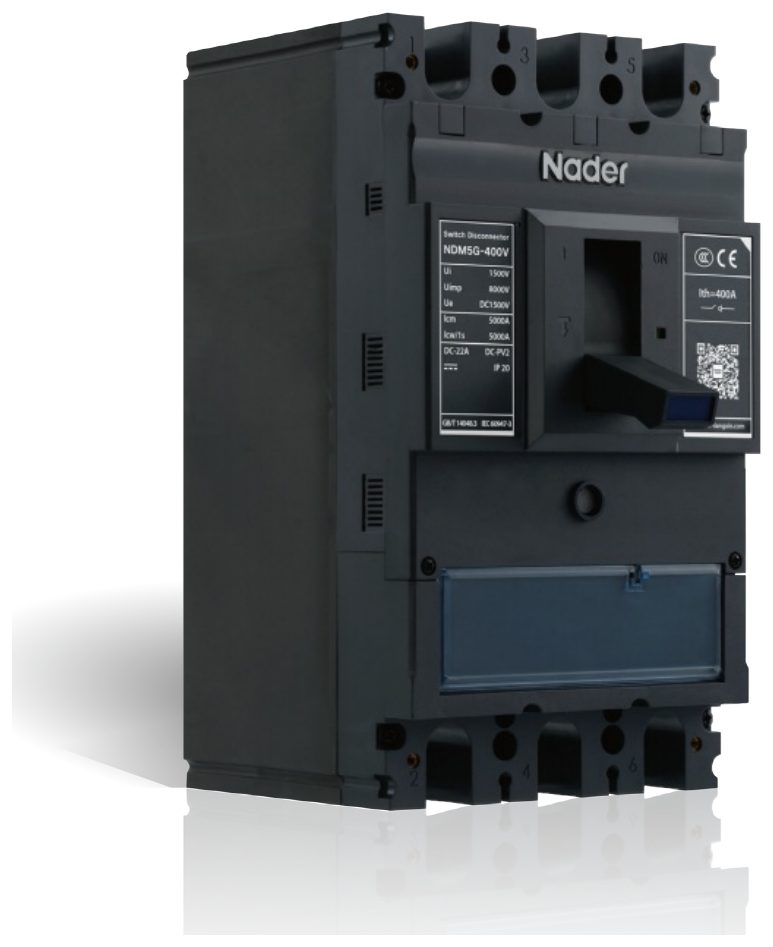

Выключатели-разъединители в литом корпусе NDM5G-400 Ui=1500VDC

Выключатели-разъединители в литом корпусе NDM5G-400 на постоянное напряжение до 1500VDC

Отправить запрос

Заполните форму ниже и наши менеджеры свяжутся с вами в ближайшее время и ответят на все ваши вопросы

Выключатели-разъединители в литом корпусе серии NDM5G-400V с номинальным изоляционным напряжением 1500 В предназначен для использования в цепях постоянного тока с номинальным рабочим напряжением до DC 1500 В и номинальным тепловым током 400 А.

Выключатели-разъединители используются для нечастой коммутации нагрузки и отвечают всем требованиям безопасности при эксплуатации электрооборудования.

NDM5G – выключатель-разъединитель в корпусе автоматического выключателя, сочетающий функции защиты и коммутации. Оптимален для систем, где требуется безопасное отключение нагрузки без демонтажа оборудования.

По каталогу Lazzen NDM5 (2026)

Особенности продукции

Область применения и назначение - Выключатели-разъединители в литом корпусе серии NDM5G имеют номинальное напряжение изоляции 1500 В и предназначены для распределительных цепей и цепей электродвигателей с номинальным рабочим напряжением до AC 1140 В и DC 1500 В и условным тепловым током до 1600 A. Применяются в качестве выключателя питания, разъединителя и аварийного выключателя; допускают нечастое включение двигателя. Изделие может также использоваться для нечастых включений и отключений.

Особенности конструкции - Аксессуары выключателя-разъединителя выполнены модульными (в кассетном исполнении) для быстрой установки; позволяют оперативно реагировать на требования заказчика и не требуют регулировки.

Соответствие стандартам - GB/T 14048.1 Аппаратура распределения и управления низковольтная. Часть 1. Общие правила - GB/T 14048.3 Аппаратура распределения и управления низковольтная. Часть 3. Выключатели-разъединители - IEC 60947-1 Low-voltage switchgear and controlgear — Part 1: General rules - IEC 60947-3 Low-voltage switchgear and controlgear — Part 3: Switch-disconnectors

Условное обозначение и условия применения

Электрическое обозначение. Изделие обладает функцией разъединения; соответствующее условное графическое обозначение — выключатель-разъединитель (контакт с символом разъединения).

Условия эксплуатации - Температура окружающего воздуха при эксплуатации: −35 °C … +70 °C; среднее значение за 24 ч не выше +35 °C. - Температура хранения: −40 °C … +75 °C. - Высота над уровнем моря: место установки ≤ 2500 м. - Относительная влажность при эксплуатации/хранении: при температуре +40 °C относительная влажность не выше 50 %; при более низкой температуре допускается более высокая влажность, например при +20 °C — до 90 %. Против конденсата, возникающего при изменении температуры, следует принимать соответствующие меры. - Степень загрязнения: 3. - Степень защиты: IP20.

Категория перенапряжения (установки): выключатель-разъединитель, подключённый к главной цепи, — категория III (уровень распределения и управления); не подключённый к главной цепи — категория II (уровень нагрузки).
Среда установки: изделие устанавливается в среде без опасности взрыва, без газов и токопроводящей пыли в количестве, достаточном для коррозии металла и разрушения изоляции, а также в местах, защищённых от дождя и снега.
Положение установки: вертикальная установка, отклонение монтажной плоскости от вертикали ≤ ±22,5°; допускается горизонтальная установка; для корпуса 1600 — ≤ ±5°.

Допустимые положения установки: UP — верх, DOWN — низ; поворот на 90° влево/вправо (горизонтальная установка).

Источник: каталог Lazzen «NDM5 系列塑料外壳式断路器» (2026), перевод на русский язык — Nader, 2026. Полный перевод каталога и инструкций — во вкладке «Документы».

Назначение:

Применяются в:

Распределительных цепях в DC-сетях (солнечные электростанции, тяговые подстанции и т.д.),
Цепях электродвигателей на постоянный ток.

Функции:

Выключатель питания
Разъединитель
Аварийный выключатель
Возможность редких коммутаций двигателей (до 10 операций в час)

Особенности:

Тип расцепителя: без расцепителя
In=400 A
Un=1500V DC
Номинальная наибольшая включающая способность Icm= 5кА
Установка: стационарный
Кат. применения: DC-22A, DC-PV
Кол-во полюсов: 2

Ключевые особенности:

DC-спецификация: Оптимизирован для фотоэлектрических систем (DC-PV2).
Высокая стойкость: Высокая защита от импульсных перенапряжений (до 8кВ).
Гибкость монтажа: Компактные габариты (250×140×131 мм).

Конструктивное исполнение:

Выключатели-разъединители в литом корпусе серии NDM5G-400V поддерживают установку дополнительных аксессуаров, что позволяет расширить функциональные возможности оборудования.

Типоразмеры:

Выключатели-разъединители в литом корпусе серии NDM5G-400V имеет один типоразмер на номинальный ток до 400А.

Таблица 1. Основные характеристики NDM5G-400:

Параметр			Значение
Условный тепловой ток (Ith)			400 A
Номинальное напряжение (Ue)			DC 1500 V
Число полюсов			2 (корпус 3P)
Категория применения			DC-22A, DC-PV2
Импульсное выдерживаемое напряжение (Uimp)			8000 V
Номинальное изоляционное напряжение (Ui)			1500 V
Испытательное напряжение (1 мин)			4000 V
Номинальный кратковременный ток (Icw)			5 kA / 1 сек
Номинальная включающая способность (Icm)			5 kA
Износостойкость, количество циклов	Электрическая	DC1500V	1000
	Механическая	Без ТО	10000
	Механическая	Макс.	20000
Габаритные размеры	Высота L, мм		250
	Ширина W, мм		140
	Глубина H, мм		131
Соответствует стандартам:			IEC 60947-3 GB/T 14048.3

Дополнительно:

Предельный ток короткого замыкания: DC 1300 V / 30 kA (время: 5 мс)
Для фотоэлектрических систем: IR 30 kA, DC 1500 V / 400 A

Условия эксплуатации:

Температура окружающей среды: -35°C ~ +70°C
Температура хранения: -40°C ~ +75°C
Высота над уровнем моря: ≤ 2000 м
Степень загрязнения: 3
Степень защиты: IP20
Категория установки:
- Главная цепь: Категория III
- Вспомогательные/управляющие цепи: Категория II
Запрещено использование во взрывоопасных или коррозионных средах.
Требуется защита от осадков (дождь, снег).

Таблица 2. Поправочные коэффициенты для температуры:

Температура	Коэффициент
+40°C	1.0
+45°C	1.0
+50°C	1.0
+55°C	0.95
+60°C	0.91
+65°C	0.86
+70°C	0.80

Примечание: При температуре ниже +50°C снижение мощности не требуется.

Таблица 3. Коррекция параметров при температуре +50°C и высоте свыше 2000 м (Учет изоляционных свойств воздуха и охлаждения):

Высота (м)	2000	3000	4000	5000
Выдерживаемое напряжение (В)	3500	3000	2500	2000
Средний уровень изоляции	1×Ui	1×Ui	1×Ui	0.95×Ui
Макс. рабочее напряжение	1×Ue	1×Ue	1×Ue	0.95×Ue
Средний рабочий ток	1×In	0.96×In	0.93×In	0.9×In

Таблица 4. Подключение проводов:

Параметр	Значение
Номинальный ток	400 А
Сечение провода	240 мм²
Момент затяжки (винт M10)	50 Н·м

Технические параметры

Таблица 1. Основные технические характеристики выключателей-разъединителей

Модель			NDM5G-400V	NDM5G-1600
Условный тепловой ток Ith (A)			400	800, 1000, 1250, 1600
Номинальное напряжение Ue (В)			DC1500	AC380/400/415, AC660/690, AC1140
Число полюсов (P)			2 (в корпусе 3P)	3, 4
Категория применения			DC-22A, DC-PV2	AC-23A (AC690V и ниже), AC-22A (AC1140V)
Номинальное импульсное выдерживаемое напряжение Uimp (В)			8000	12000
Номинальное напряжение изоляции Ui (В)			1500	1500
Номинальный кратковременно выдерживаемый ток Icw (кА)			5/1 с	20/1 с
Номинальная включающая способность при КЗ Icm (кА)			5	40
Коммутационная износостойкость (циклов)	электрическая	AC415V	—	1000
		AC690V	—	1000
		AC1140V	—	500
		DC1500V	1000	—
	механическая	без обслуживания	10000	10000
		с обслуживанием	20000	20000
Габариты	L (мм)		250	268
	W (мм)		140	210 (3P) / 280 (4P)
	H (мм)		131	152
Зона выброса дуги (мм)			≤ 50	≤ 100

Примечание 1: номинальный условный ток короткого замыкания: DC1300V/30 кА, постоянная времени 5 мс, фотоэлектрический (PV) предохранитель: IR 30 кА, DC1500V/400 A. Габариты указаны без клеммных крышек. Примечание 2: корпус NDM5G-1600: присоединительный винт для 800 A по умолчанию длиной 30; для 1000 A/1250 A — 35; для 1500 A/1600 A — 40; для другой длины см. таблицу выбора винтов на стр. 4-15.

Коэффициенты снижения номинального тока в зависимости от температуры (NDM5G)

Температура окружающего воздуха (°C)	NDM5G-400	NDM5G-1600
40	1.0	1.0
45	1.0	0.98
50	1.0	0.95
55	0.95	0.92
60	0.91	0.88
65	0.86	0.84
70	0.80	0.80

Коэффициенты снижения для больших высот — NDM5G-400 (стр. 155)

Высота над уровнем моря (м)	Коэффициент рабочего тока	Макс. рабочее напряжение (В)	Испытательное напряжение промышленной частоты (В)	Напряжение изоляции (В)
2000	1	1	3500	1
2500	1	1	3500	1
3000	0.96	1	3000	1
3500	0.95	1	2800	1
4000	0.93	1	2650	1
4500	0.92	0.98	2500	1
5000	0.91	0.95	2000	0.95

Коэффициенты снижения для больших высот — NDM5G-1600 (стр. 156, каталог 4-7)

Высота над уровнем моря (м)	Коэффициент рабочего тока	Макс. рабочее напряжение (В)	Испытательное напряжение промышленной частоты (В)	Напряжение изоляции (В)
2000	1	1	1	1
2500	1	1	1	1
3000	0.98	1	1	1
3500	0.95	1	1	1
4000	0.93	1	1	1
4500	0.91	1	1	1
5000	0.89	1	1	1

(В столбцах «(В)» в исходнике фактически указаны коэффициенты, кроме столбца испытательного напряжения NDM5G-400.)

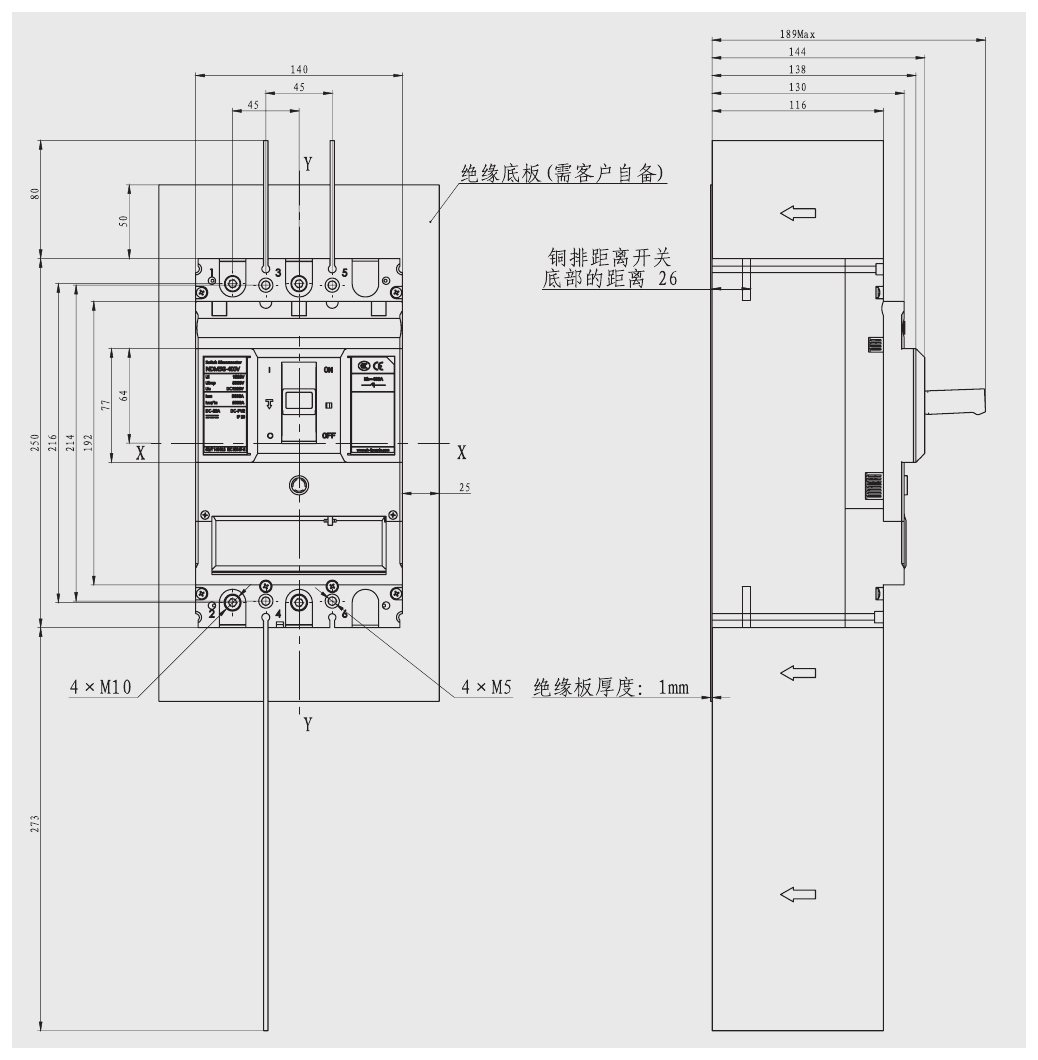

NDM5G-400V: габаритные, установочные размеры и способ подключения

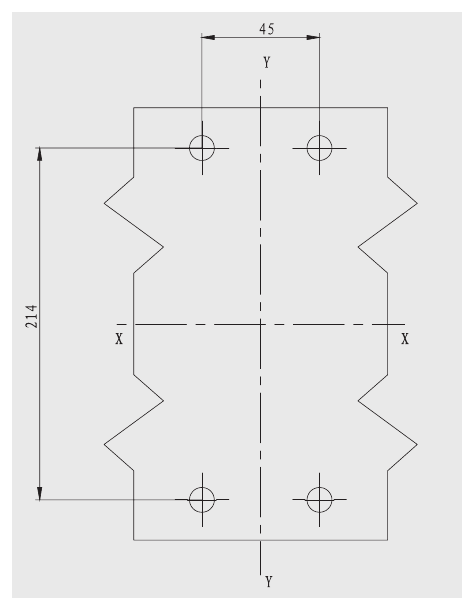

Установочные отверстия NDM5G-400V: 4 отверстия, 45 по горизонтали × 214 по вертикали.

Примечание: неуказанные допуски — по классу GB/T 1804-c.

Схема подключения

Примечание: допускается обратная подача питания (подвод снизу).

Безопасные расстояния при установке

Минимальные безопасные расстояния выключателя-разъединителя до верхних, нижних, боковых поверхностей и передней панели:

Минимальные безопасные расстояния при установке (мм):

Модель	NDM5G-400V	NDM5G-1600
Расстояние A (мм)	≥ 50	≥ 100
Расстояние B (мм)	≥ 0	≥ 0
Расстояние C (мм)	≥ 0	≥ 0
Расстояние D (мм)	≥ 100	≥ 180
Расстояние E (мм)	≥ 70	≥ 100
Расстояние F (мм)	≥ 50	≥ 40

Все характеристики выключателя-разъединителя и аксессуаров настроены изготовителем; только обученный или сертифицированный персонал может по параметрам проекта линии регулировать, устанавливать и обслуживать этот выключатель-разъединитель или другие аксессуары.
Перед установкой или снятием любого устройства убедитесь, что питание отключено.
Рукоятка выключателя-разъединителя может находиться в трёх положениях: «включено», «отключено» и «свободное расцепление». Когда рукоятка находится в положении расцепления, её нужно переместить в сторону «отключено» — выключатель-разъединитель взведётся, после чего его можно включить.
Соблюдайте условия хранения и эксплуатации. В течение 36 месяцев с даты отгрузки с завода, если изделие повреждено или не работает нормально из-за производственного дефекта, изготовитель бесплатно ремонтирует или заменяет его.

ND	M	5	G	-	400	V	400	/	2	/
1	2	3	4		5	6	7		8		9	10

Расшифровка обозначения:

№	Параметр	Расшифровка
1	Код предприятия	ND: низковольтная электроаппаратура торговой марки Nader
2	Код изделия	M: в литом (пластмассовом) корпусе
3	Порядковый номер разработки	5
4	Производный код серии	G: выключатель-разъединитель (без расцепителя)
5	Типоразмер	400
6	Производный код исполнения	V: высоковольтное исполнение, DC 1500 В
7	Условный тепловой ток Ith, А	400
8	Число полюсов	2: 2 полюса (в трёхполюсном корпусе)
9	Способ управления	Способ управления: Пусто: непосредственное управление рукояткой Z1A150: поворотная рукоятка, круглое центральное отверстие + длина вала 150 мм Z1A200: поворотная рукоятка, круглое центральное отверстие + длина вала 200 мм Z1A300: поворотная рукоятка, круглое центральное отверстие + длина вала 300 мм Z1A350: поворотная рукоятка, круглое центральное отверстие + длина вала 350 мм Z1A650: поворотная рукоятка, круглое центральное отверстие + длина вала 650 мм Z1F150: поворотная рукоятка, квадратное центральное отверстие + длина вала 150 мм Z1F200: поворотная рукоятка, квадратное центральное отверстие + длина вала 200 мм Z1F300: поворотная рукоятка, квадратное центральное отверстие + длина вала 300 мм Z1F350: поворотная рукоятка, квадратное центральное отверстие + длина вала 350 мм Z1F650: поворотная рукоятка, квадратное центральное отверстие + длина вала 650 мм M02: моторный привод DC 24 В M11: моторный привод AC 110 В / DC 110 В M22: моторный привод AC 230 В / DC 220 В M40: моторный привод AC 400 В
10	Код внутренних аксессуаров	См. таблицу 2 «Код модификации и место установки аксессуаров»

Таблица 5. Код модификации и место установки аксессуаров

Код

Состав комплектации

Описание

Меcто установки

NDM5G-400V 2P

Без внутренних аксессуаров

В каталоге обозначается «—», в прайсе и коде заказа — 00.

Независимый расцепитель

Вспомогательный контакт

Независимый расцепитель, вспомогательный контакт

Пример обозначения:

NDM5G-400V400/2/M2241 - выключатель нагрузки с мотор-приводом AC230V/DC220V и комбинированным модулем (расцепитель + дополнительные контакты).

Обозначение в прайсе Lazzen 01.2026: NDM5G-400V 400/2/00.

Места установки (вид спереди, рукоятка в центре): вспомогательный контакт — справа вверху, независимый расцепитель — справа внизу.

Источник: каталог Lazzen NDM5 (2026), стр. 4-4, 4-7. В каталоге Nader RU 2024 для NDM5G-400V указаны другие коды (11, 12, 71) — актуальными считаются коды каталога 2026 (10, 21, 41).

Аксессуары и дополнительные элементы:

Аксессуары от линейки аппаратов NDM5

Расцепитель (код 10 в обозначении):
- Требует внешнего источника питания (AC/DC в зависимости от модели).
- Пример применения: аварийное отключение при перегреве.
Дополнительные контакты (код 21):
- Максимальная нагрузка: 6А AC/DC.
- Используются для подключения сигнальных ламп или реле.
Комбинированный модуль (код 41):
- Объединяет функции кодов 10 и 21.

Для NDM5G-400V предусмотрены внутренние аксессуары: вспомогательный контакт (справа вверху) и независимый расцепитель (справа внизу) — коды модификации 10, 21, 41 (см. вкладку «Код заказа»). Внешние аксессуары — поворотная рукоятка Z1A/Z1F, моторный привод (M02, M11, M22, M40).

Описание функций аксессуаров

Номинальные параметры вспомогательных контактов

Наименование	Вспомогательный контакт (стандартный)	Вспомогательный контакт (малой мощности)
Напряжение / условный тепловой ток (Ith)	AC250V/10A, AC400V/3A, DC220V/0.2A	DC30V/10mA
Схема подключения — отключено	общий F11 (F21/F31/F41); выводы F12 (F22/F32/F42) и F14 (F24/F34/F44)	то же
Схема подключения — включено	общий F11 (F21/F31/F41); выводы F12 (F22/F32/F42) и F14 (F24/F34/F44)	то же
Внутреннее сопротивление	< 30 мОм	< 50 мОм

Примечания: 1. Особые требования к длине проводов аксессуаров заказчик должен сообщить менеджеру по продажам. 2. Есть вспомогательные контакты в исполнении малой мощности; при особых требованиях консультируйтесь/заказывайте у менеджера по продажам. 3. Если нужен вспомогательный контакт DC30V/10mA, укажите это при заказе. 4. Маркировка жгута первого вспомогательного контакта: F11 (красный), F12 (белый), F14 (жёлтый); второго — F21 (красный), F22 (белый), F24 (жёлтый) и т. д.; устанавливается не более четырёх групп вспомогательных контактов.

Номинальные параметры сигнальных контактов

Наименование	Сигнальный контакт (стандартный)	Сигнальный контакт (малой мощности)
Напряжение / условный тепловой ток (Ith)	AC250V/10A, AC400V/3A, DC220V/0.2A	DC30V/10mA
Схема подключения — отключено	общий B11 (B21); выводы B12 (B22), B14 (B24)	то же
Схема подключения — включено	общий B11 (B21); выводы B12 (B22), B14 (B24)	то же
Внутреннее сопротивление	< 30 мОм	< 50 мОм

Примечания: 1. Если нужен сигнальный контакт DC30V/10mA, укажите это при заказе. 2. Маркировка жгута первого сигнального контакта: B11 (красный), B12 (белый), B14 (жёлтый); второго — B21 (красный), B22 (белый), B24 (жёлтый) и т. д.; устанавливается не более двух групп сигнальных контактов. 3. Сигнальные контакты устанавливаются только с левой стороны выключателя; на NDM5G-1600 можно установить не более 2 одиночных сигнальных контактов.

Независимый расцепитель

При внешнем напряжении в пределах 70 %…140 % номинального напряжения цепи управления независимый расцепитель надёжно отключает выключатель-разъединитель.

NDM5G-400: напряжение и потребляемая мощность независимого расцепителя

Наименование	Независимый расцепитель
Напряжение (В)	AC230/DC250
Потребляемая мощность (Вт)	19

NDM5G-1600: напряжение и потребляемая мощность независимого расцепителя

Наименование	Независимый расцепитель
Напряжение (В)	DC24	AC/DC110	AC/DC230
Мощность удержания (Вт)	3.5	3.5	3.5
Мгновенная (пусковая) мощность (Вт)	240	230	300
Код	FT02	FT11	FT22

Выводы катушки: C1 — C2.

Принцип работы независимого расцепителя: однократное импульсное срабатывание. Для повторного срабатывания расцепитель нужно обесточить для возврата, после чего повторная подача питания вызовет срабатывание. (В исходнике это предложение повторено дважды.)

Диаграмма импульсного режима: Un — напряжение сети, U线圈 — напряжение на катушке; импульс 50 мс, пауза 200 мс; t — время.

Если требуется длительная подача питания, при которой выключатель-разъединитель не может нормально включиться, см. схему ниже.

Схема при длительной подаче питания: катушка расцепителя C1–C2 последовательно с контактом F1–F4 (вывод C2 соединён с F1).

Стандартная длина проводов внутренних аксессуаров (вспомогательных контактов, независимого расцепителя) — 0,7 м. Примечание: особые требования к длине проводов аксессуаров сообщайте менеджеру по продажам.

NDM5G-1600 — принцип работы независимого расцепителя: однократное импульсное срабатывание (рекомендуемая длительность подачи питания — более 200 мс). Для повторного срабатывания расцепитель нужно обесточить для возврата (рекомендуемая пауза — более 200 мс), затем снова подать питание. Время от подачи питания на расцепитель (получения сигнала) до расцепления изделия — 100 мс.

Диаграмма управления независимым расцепителем NDM5G-1600: Us — напряжение управления; импульсы по 200 мс, пауза 200 мс; t — время.

Внешние аксессуары

Моторный привод

Моторный привод DC1 служит в основном для дистанционного включения и отключения (взведения) выключателя. Модуль моторного привода отличается высокой механической износостойкостью и простотой управления. Возможно как электрическое, так и ручное управление.

При внешнем напряжении в пределах 85 %…110 % номинального напряжения цепи управления привод надёжно включает и отключает выключатель-разъединитель.

На корпусе привода есть шторка «Автомат/Ручной» с маркировкой. Когда шторка в положении «Автомат», порт управления приводом активен и возможно электрическое управление. Когда шторка в положении «Ручной», можно вставить ручную рукоятку и управлять вручную; при этом порт электрического управления отключён. При ручном управлении рукоятку нужно повернуть примерно на 180°, чтобы встроенный микропереключатель встал в правильное положение и подготовил привод к последующему электрическому управлению. (Если угол меньше 180°: если до этого выключатель отключали вручную, при электрическом управлении нужно сначала выполнить отключение, затем включение; если до этого включали вручную — сначала включение, затем отключение.)

Привод имеет функцию запирания: в положении «Автомат» можно вытянуть запорную пластину в правом верхнем углу привода и навесить замок; после запирания ни ручное, ни электрическое управление невозможно.

Примечания: 1) Ручное управление — поворотом по часовой стрелке на 180°; поворот против часовой стрелки запрещён. 2) При подключении привода выводы P1, P2 запрещается соединять с S1, S2, S4. 3) Неуказанные допуски — по GB/T 1804-c.

Напряжение и мощность моторного привода

Наименование	Моторный привод
Напряжение	DC24V	AC110V/DC110V	AC230V/DC220V	AC400V
Мощность	240 Вт	400 Вт	400 Вт	400 Вт

Габариты стандартного моторного привода (на чертеже — аппарат шириной 210): ширина 160 (привод) / 210 (аппарат); высота 162 / 234 / 268; глубина 170 (аппарат) / 305 (с приводом).

Клеммы стандартного привода: ⏚ (заземление), P1(+), P2(−) — питание Uc; S1, S2, S4 — команды ON (включить) и OFF (отключить).

Низкопрофильный моторный привод

Габариты низкопрофильного привода: ширина 170 (привод) / 210 (аппарат); высота 162 / 234 / 268; глубина 170 / 238.

Примечания: 1) Ручное управление — по часовой стрелке на 180°; против часовой стрелки запрещено. 2) При подключении: 1 и 3 — питание, 3 — общий провод, 3–4 — включение, 3–5 — отключение. 3) Для нормального переключения длительность сигнала должна быть более 500 мс; время включения и отключения — 3 с. 4) Привод допускает непрерывную подачу команд включения/отключения. 5) Неуказанные допуски — по GB/T 1804-c.

Напряжение и мощность (низкопрофильный привод)

Наименование	Моторный привод
Напряжение	AC230V/DC220V
Мощность (средняя)	100 Вт
Мощность (мгновенная)	200 Вт

Ручной привод

Ручной привод SC1 служит для включения и отключения (взведения) выключателя, установленного в распределительном шкафу, — поворотом рукоятки на передней панели шкафа.

Привод может комплектоваться рукояткой типа «F» (квадратная, с центральным отверстием) или типа «Y» (круглая, с центральным отверстием) и соответствующим соединительным квадратным валом.

Для приводов разных типоразмеров вырез в двери шкафа под соответствующую рукоятку одинаков.

Ручной поворотный привод SC1 с рукояткой и валом.

Модель ручного привода	Применяемый выключатель
SC1-Y/M5-630, SC1-F/M5-630	NDM5G-400V

Примечание 1: когда выключатель включён, дверь шкафа открыть нельзя. Если рукоятка или привод неисправны во включённом состоянии, дверь можно открыть с помощью аварийного устройства разблокировки на рукоятке. Примечание 2: неуказанные допуски — по GB/T 1804-c.

Высота и установочные размеры ручного привода
