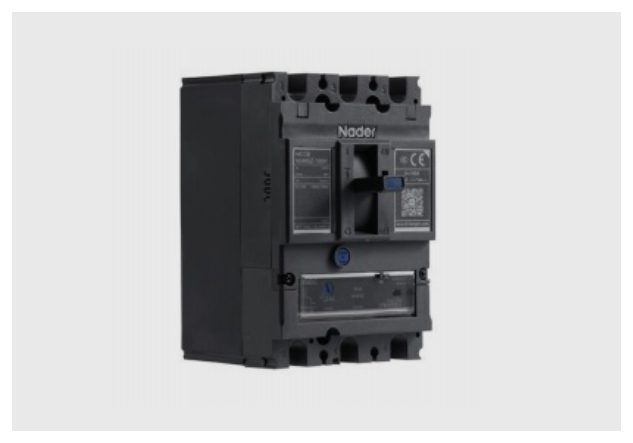

NDM5Z — автоматические выключатели в литом корпусе Nader (Lazzen) для цепей постоянного тока с термомагнитным расцепителем TMDC. Типоразмеры 160, 250, 400, 630 и 1600, номинальные токи 16–1500 А, исполнения 2P, 3P, 4P; номинальное рабочее напряжение — от DC 500 В до DC 1500 В в зависимости от числа полюсов и схемы их последовательного соединения. Применяются в фотоэлектрических станциях, системах накопления энергии, зарядной инфраструктуре, на транспорте и в промышленных сетях постоянного тока.

Особенности продукции

Область применения и назначение

Автоматические выключатели постоянного тока в литом корпусе серии NDM5Z (далее — выключатели) — новейшая передовая разработка компании. Предназначены для систем постоянного тока с номинальным рабочим напряжением до DC1500V и номинальным рабочим током до 1500 А; номинальное напряжение изоляции — до DC1500V. Служат для распределения электроэнергии и одновременно обеспечивают защиту от перегрузки, короткого замыкания и пониженного напряжения (при наличии расцепителя минимального напряжения), защищая линии и источники питания от повреждения.
По номинальной предельной наикратчайшей отключающей способности выключатели делятся на три типа: L (стандартный), M (повышенная отключающая способность), H (высокая отключающая способность). Выключатель имеет регулируемую термомагнитную защиту; конструкция — поворотная с двойным разрывом (кроме 1600); малые габариты, высокая отключающая способность, короткий выброс дуги, устойчивость к вибрации.

Конструктивные особенности

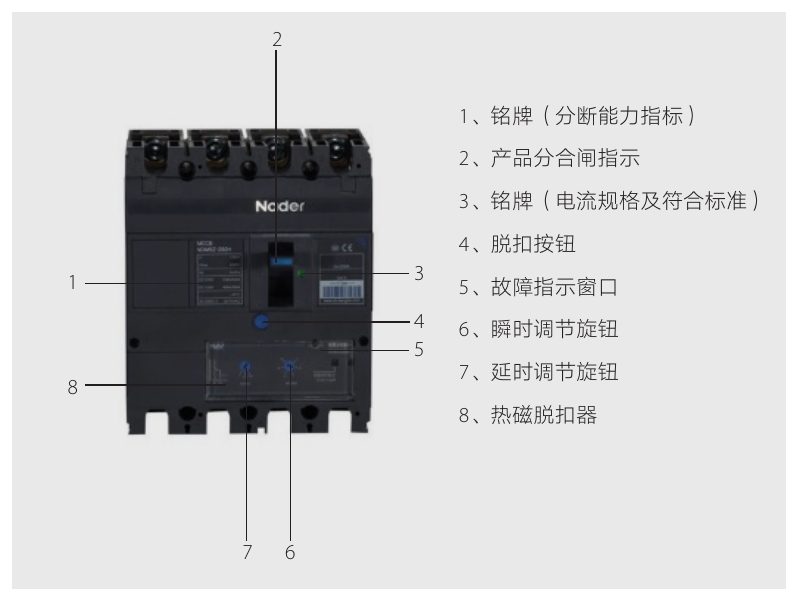

Конструкция NDM5Z (4P). Позиции: 1 — паспортная табличка (показатели отключающей способности); 2 — индикатор положения «включено/отключено»; 3 — паспортная табличка (номинальный ток и соответствие стандартам); 4 — кнопка расцепления (TEST); 5 — окно индикации аварии; 6 — ручка регулировки мгновенного срабатывания; 7 — ручка регулировки срабатывания с выдержкой времени; 8 — термомагнитный расцепитель.

Высокая эффективность: поворотная конструкция с двойным разрывом; коэффициент токоограничения ≤ 0,1, выраженный токоограничивающий эффект.
Модульная сборка: регулируемый термомагнитный расцепитель имеет индикацию срабатывания по перегрузке и по короткому замыканию (при большой энергии КЗ возможна одновременная индикация перегрузки и КЗ); взаимозаменяем при установке с модульным интеллектуальным (электронным) расцепителем.
Безопасность и надёжность: механизм управления изолирован от главной цепи выключателя; изоляция рукоятки обеспечивает двойную изоляцию при оперировании выключателем, что дополнительно повышает безопасность; надёжная индикация разъединённого положения.
Экологичность: корпус из перерабатываемого термопластичного материала, энергосбережение.

Соответствие стандартам

GB/T 14048.1-2012 Аппаратура распределения и управления низковольтная. Часть 1: Общие правила
GB/T 14048.2-2008 Аппаратура распределения и управления низковольтная. Часть 2: Автоматические выключатели
GB/T 2423.1 Испытания на воздействие внешних факторов для электротехнических и электронных изделий. Часть 2: Методы испытаний. Испытание A: Холод
GB/T 2423.2 … Испытание B: Сухое тепло
GB/T 2423.17 … Испытание Ka: Соляной туман
GB/T 2423.4 … Испытание Db: Влажное тепло, циклическое (цикл 12 ч + 12 ч)
IEC 60947-1 Low-voltage switchgear and controlgear — Part 1: General rules
IEC 60947-2 Low-voltage switchgear and controlgear — Part 2: Circuit-breakers
IEC 60068-2-1 Environmental testing — Part 2-1: Tests — Test A: Cold
IEC 60068-2-2 Environmental testing — Part 2-2: Tests — Test B: Dry heat
IEC 60068-2-11 Basic environmental testing procedures — Part 2: Tests — Test Ka: Salt mist
IEC 60068-2-30 Environmental testing — Part 2-30: Tests — Test Db: Damp heat, cyclic (12 h + 12 h cycle)

Область применения и назначение

Автоматические выключатели постоянного тока в литом корпусе серии NDM5Z (далее — выключатели) — новейшая передовая разработка компании. Предназначены для систем постоянного тока с номинальным рабочим напряжением до DC1500V и номинальным рабочим током до 1500 А; номинальное напряжение изоляции — до DC1500V. Служат для распределения электроэнергии и одновременно обеспечивают защиту от перегрузки, короткого замыкания и пониженного напряжения (при наличии расцепителя минимального напряжения), защищая линии и источники питания от повреждения.
По номинальной предельной наикратчайшей отключающей способности выключатели делятся на три типа: L (стандартный), M (повышенная отключающая способность), H (высокая отключающая способность). Выключатель имеет регулируемую термомагнитную защиту; конструкция — поворотная с двойным разрывом (кроме 1600); малые габариты, высокая отключающая способность, короткий выброс дуги, устойчивость к вибрации.

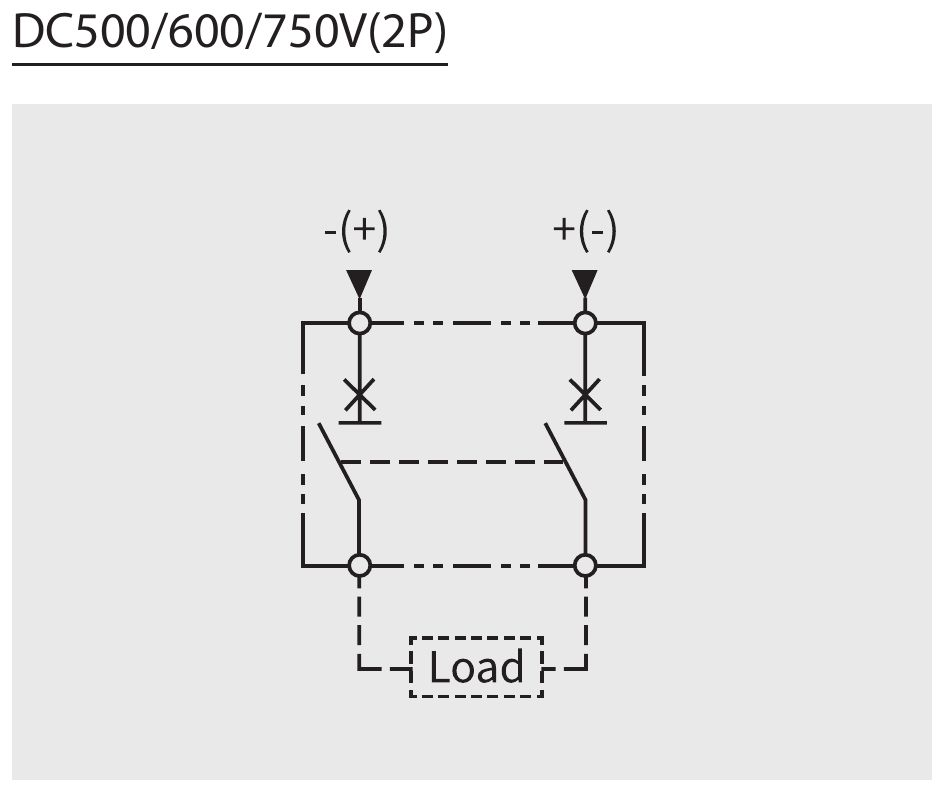

Применение в системах постоянного тока

Анализ систем заземления постоянного тока

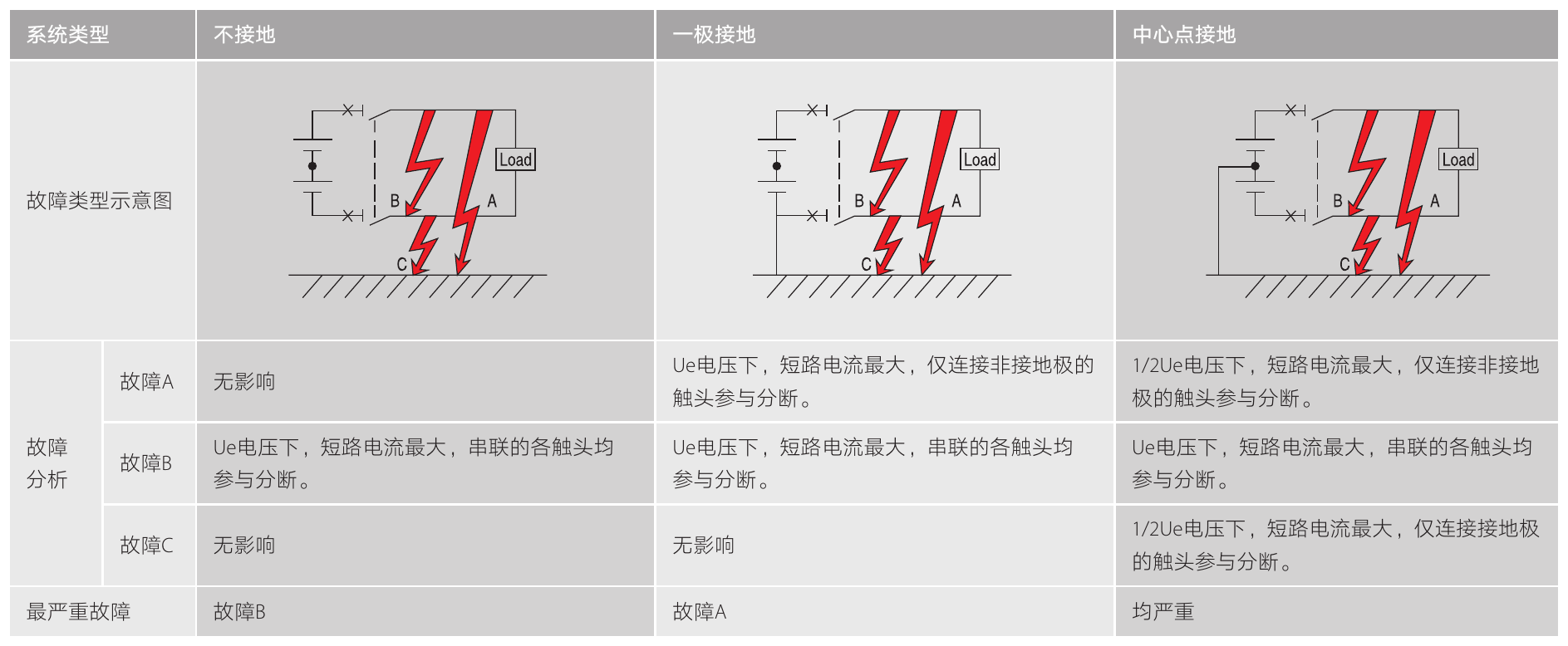

Анализ систем заземления DC: схемы видов повреждений для незаземлённой системы, системы с заземлённым полюсом и системы с заземлённой средней точкой. Источник, выключатель, нагрузка (Load); A — замыкание незаземлённого полюса на землю, B — короткое замыкание между полюсами, C — замыкание второго полюса на землю.

	Незаземлённая система	Система с заземлением одного полюса	Система с заземлённой средней точкой
Повреждение A	не влияет	при напряжении Ue — максимальный ток КЗ; в отключении участвуют только контакты, подключённые к незаземлённому полюсу	при напряжении 1/2 Ue — максимальный ток КЗ; в отключении участвуют только контакты, подключённые к незаземлённому полюсу
Повреждение B	при напряжении Ue — максимальный ток КЗ; в отключении участвуют все последовательно соединённые контакты	при напряжении Ue — максимальный ток КЗ; в отключении участвуют все последовательно соединённые контакты	при напряжении Ue — максимальный ток КЗ; в отключении участвуют все последовательно соединённые контакты
Повреждение C	не влияет	не влияет	при напряжении 1/2 Ue — максимальный ток КЗ; в отключении участвуют только контакты, подключённые к заземлённому полюсу (так в исходнике)
Наиболее тяжёлое повреждение	повреждение B	повреждение A	все одинаково тяжёлые

Технические параметры — таблица 1: основные технические характеристики выключателей

NDM5Z-160, NDM5Z-250

Параметр	NDM5Z-160	NDM5Z-250
Номинальный ток типоразмера (корпуса) Inm, А	160	250
Номинальный ток In, А	16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160	160, 200, 250
Номинальное напряжение изоляции Ui, В	1200	1200
Номинальное импульсное выдерживаемое напряжение Uimp, В	8000	8000
Выдерживаемое напряжение промышленной частоты U (1 мин), В	3000	3500
Категория применения	A	A
Число полюсов	2, 3, 4	2, 3, 4
Классы отключающей способности	L, M, H	L, M, H

Номинальная предельная наикратчайшая отключающая способность Icu, кА, и номинальная рабочая наикратчайшая отключающая способность Ics, кА (значения Icu и Ics в таблице совпадают):

Напряжение (полюса)	160 2P L / M / H	160 3P L / M / H	160 4P L / M / H	250 2P L / M / H	250 3P L / M / H	250 4P L / M / H
DC 500V (2P)	50 / 85 / 100	—	—	50 / 85 / 100	—	—
DC 750V (2P)	—	—	—	— / — / 25	—	—
DC 750V (3P)	—	50 / 85 / 100	—	—	50 / 85 / 100	—
DC 1000V (3P)	—	—	—	—	— / — / 25	—
DC 1000V (4P)	—	—	25 / 35 / 50	—	—	50 / 70 / 85
DC 1200V (4P)	—	—	— / — / 25	—	—	— / — / 40
DC 1500V (4P), DC 600V (4P пар.), DC 750V (4P пар.)	—	—	—	—	—	—

Коммутационная износостойкость (циклов):

Показатель	160 2P	160 3P	160 4P	250 2P	250 3P	250 4P
Электрическая износостойкость, DC 500V (2P)	5000	—	—	5000	—	—
Электрическая, DC 750V (2P)	—	—	—	5000	—	—
Электрическая, DC 750V (3P)	—	5000	—	—	5000	—
Электрическая, DC 1000V (3P)	—	—	—	—	4000	—
Электрическая, DC 1000V (4P)	—	—	4000	—	—	4000
Электрическая, DC 1200V (4P)	—	—	3000	—	—	3000
Электрическая, DC 1500V (4P), DC 600V/750V (4P пар.)	—	—	—	—	—	—
Механическая: без обслуживания	20000	25000	25000	25000	25000	25000
Механическая: с обслуживанием	40000	50000	50000	50000	50000	50000

Габаритные размеры (L — высота, W — ширина, H — глубина), мм:

	160 2P	160 3P	160 4P	250 2P	250 3P	250 4P
L	135	135	135	165	165	165
W	61	90	120	70	105	140
H	80	80	80	86	86	86

Расстояние выброса дуги: ≤ 50 мм (160 и 250). Примечание: габаритные размеры указаны без клеммных крышек (кожухов клемм).

NDM5Z-400, NDM5Z-630

Параметр	NDM5Z-400	NDM5Z-630
Номинальный ток корпуса Inm, А	400	630
Номинальный ток In, А	250, 320, 400	400, 500, 550 (3P/4P), 630 (2P); 1250 (параллельное включение)
Номинальное напряжение изоляции Ui, В	1500	1200
Номинальное импульсное выдерживаемое напряжение Uimp, В	8000	8000
Выдерживаемое напряжение промышленной частоты U (1 мин), В	4000	4000
Категория применения	A	A
Число полюсов	3, 4	2, 3, 4, 4 параллельно
Классы отключающей способности	3P: L, M, H; 4P: L, M, H	2P: H; 3P: L, M, H; 4P: L, M, H; 4P пар.: H

Icu = Ics, кА:

Напряжение (полюса)	400 3P L / M / H	400 4P L / M / H	630 2P H	630 3P L / M / H	630 4P L / M / H	630 4P пар. H
DC 500V (2P)	—	—	—	—	—	—
DC 750V (2P)	—	—	30	—	—	—
DC 750V (3P)	50 / 85 / 100	—	—	50 / 85 / 100	—	—
DC 1000V (3P)	—	—	—	—	—	—
DC 1000V (4P)	—	50 / 85 / 100	—	—	50 / 85 / 100	—
DC 1200V (4P)	—	— / — / 50	—	—	— / — / 50	—
DC 1500V (4P)	—	— / — / 20	—	—	—	—
DC 600V (4P пар.)	—	—	—	—	—	50
DC 750V (4P пар.)	—	—	—	—	—	25

Коммутационная износостойкость (циклов):

Показатель	400 3P	400 4P	630 2P	630 3P	630 4P	630 4P пар.
Электрическая, DC 750V (2P)	—	—	3000	—	—	—
Электрическая, DC 750V (3P)	5000	—	—	3000	—	—
Электрическая, DC 1000V (4P)	—	5000	—	—	3000	—
Электрическая, DC 1200V (4P)	—	3000	—	—	2000	—
Электрическая, DC 1500V (4P)	—	2000	—	—	—	—
Электрическая, DC 600V (4P пар.)	—	—	—	—	—	2000
Электрическая, DC 750V (4P пар.)	—	—	—	—	—	1000
Электрическая, DC 500V (2P), DC 1000V (3P)	—	—	—	—	—	—
Механическая: без обслуживания	20000	20000	20000	20000	20000	20000
Механическая: с обслуживанием	40000	40000	40000	40000	40000	40000

Габаритные размеры, мм:

	400 3P	400 4P	630 2P	630 3P	630 4P	630 4P пар.
L	250	250	250	250	250	250
W	140	185	140	140	185	185
H	110	110	110	110	110	110

Расстояние выброса дуги: ≤ 100 мм (400 и 630). Примечание: габаритные размеры указаны без клеммных крышек.

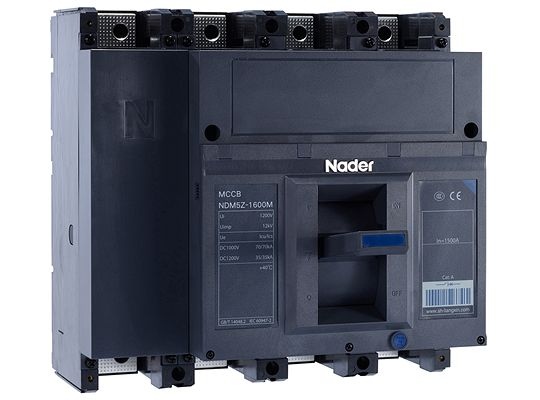

NDM5Z-1600

Параметр	2P	3P	4P
Номинальный ток корпуса Inm, А	1600	1600	1600
Номинальный ток In, А	800, 1000, 1250, 1500	800, 1000, 1250, 1500*	800, 1000, 1250, 1500*
Номинальное напряжение изоляции Ui, В	1200	1200	1200
Номинальное импульсное выдерживаемое напряжение Uimp, В	12000	12000	12000
Выдерживаемое напряжение промышленной частоты U (1 мин), В	3500	3500	3500
Категория применения	A	A	A
Класс отключающей способности	M	M	M
Номинальное рабочее напряжение Ue, В	DC500V, DC600V	DC750V	DC1000V, DC1200V

Icu = Ics, кА:

Напряжение (полюса)	2P	3P	4P
DC500V (2P)	70	/	/
DC600V (2P)	35	/	/
DC750V (2P)	20	/	/
DC750V (3P)	/	70/20 (2P+N)	/
DC1000V (3P)	/	50	/
DC1000V (4P)	/	/	70/50 (3P+N)
DC1200V (4P)	/	/	35
DC1500V (4P)	/	/	20
DC600V (4P пар.)	/	/	/
DC750V (4P пар.)	/	/	/

Примечание переводчика: запись «70/20 (2P+N)» и «70/50 (3P+N)» в исходнике не расшифрована; по-видимому, второе значение относится к схеме с нейтралью (2P+N / 3P+N).

Коммутационная износостойкость (циклов):

Показатель	2P	3P	4P
Электрическая, DC500V (2P)	1000	/	/
Электрическая, DC600V (2P)	1000	/	/
Электрическая, DC750V (2P)	/	/	/
Электрическая, DC750V (3P)	/	1000	/
Электрическая, DC1000V (3P)	/	/	/
Электрическая, DC1000V (4P)	/	/	1000
Электрическая, DC1200V (4P)	/	/	500
Электрическая, DC1500V (4P), DC600V/750V (4P пар.)	/	/	/
Механическая: без обслуживания	10000	10000	6000
Механическая: с обслуживанием	20000	20000	12000

Габаритные размеры, мм: L — 268 / 268 / 268; W — 210 / 210 / 280; H — 152 / 152 / 152 (2P / 3P / 4P). Расстояние выброса дуги: ≤ 100 мм.

Примечания (стр. 120): 1. 1500*: максимальный рабочий ток NDM5Z-1600 3P/4P — 1440 А. Габаритные размеры указаны без клеммных крышек. 2. Корпус NDM5Z-1600: присоединительный болт для 800A/100A (так в исходнике) по умолчанию длиной 35, для 1250A/1600A — 40; для другой длины см. таблицу выбора болтов на стр. 3-28.

Таблица коэффициентов снижения номинала выключателей NDM5Z по температуре

Температура окружающего воздуха	NDM5Z-160	NDM5Z-250	NDM5Z-400	NDM5Z-630	NDM5Z-1600
40 °C	1,0	1,0	1,0	1,0	1,0
45 °C	1,0	1,0	1,0	1,0	0,97
50 °C	1,0	1,0	1,0	1,0	0,94
55 °C	0,925	0,91	0,91	0,88	0,85
60 °C	0,9	0,88	0,87	0,84	0,83
65 °C	0,875	0,85	0,83	0,80	0,81
70 °C	0,85	0,83	0,78	0,75	0,75

Примечания: 1. Все коэффициенты получены при номинальном токе корпуса. 2. При температуре окружающей среды ниже +40 °C изделие работает нормально, снижение номинала не требуется.

Таблица коэффициентов снижения номинала выключателей NDM5Z на большой высоте

Высота над уровнем моря, м	2000	2500	3000	3500	4000	4500	5000
Коэффициент рабочего тока	1	1	0,98	0,95	0,93	0,91	0,89
Коэффициент максимального рабочего напряжения	1	1	1	1	1	1	1
Коэффициент выдерживаемого напряжения промышленной частоты	1	1	1	1	1	1	1
Коэффициент напряжения изоляции	1	1	1	1	1	1	1

Кривые срабатывания (ВАХ)

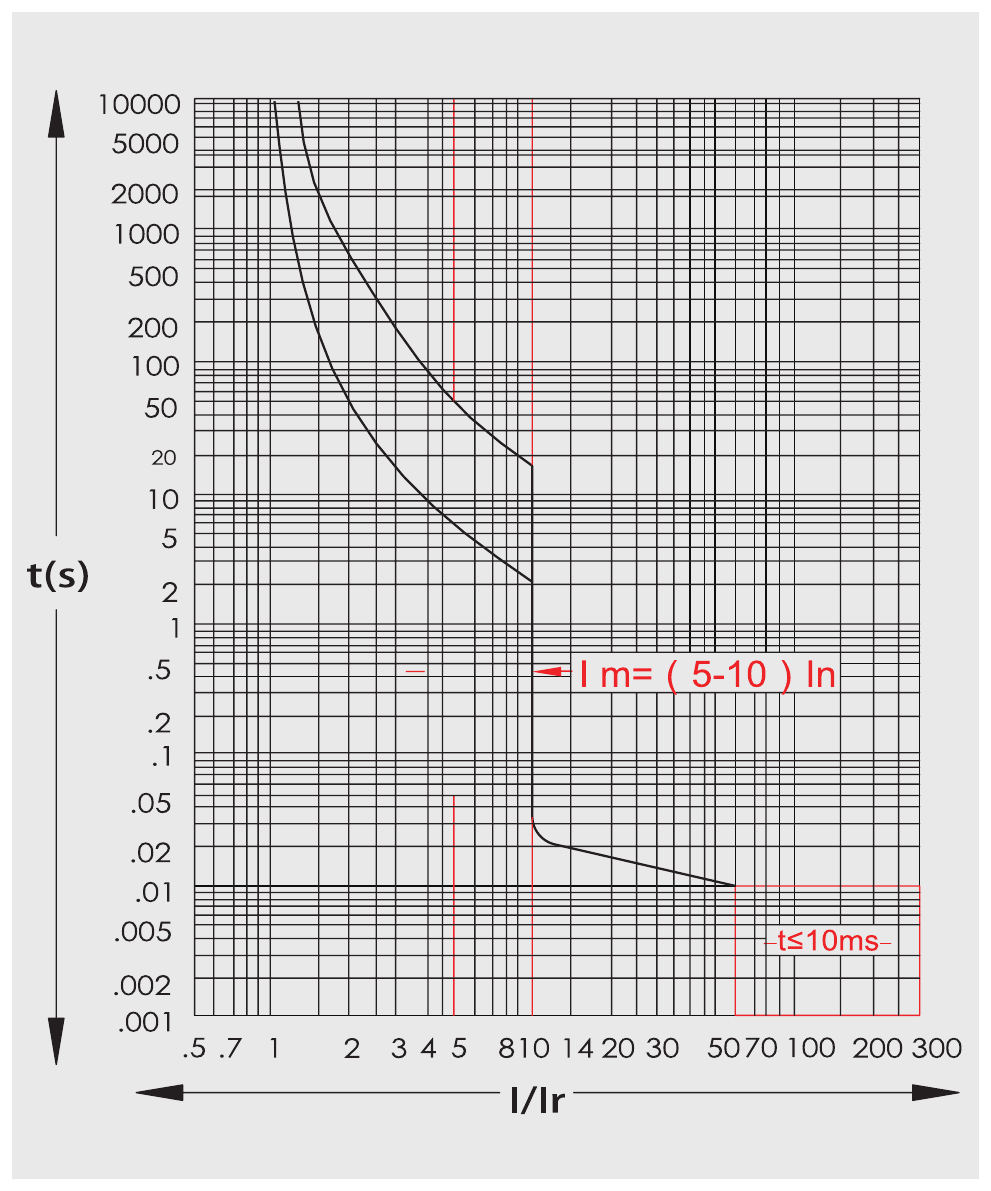

NDM5Z-160 — защита распределительных сетей (ВАХ). Im = (5-10) In; t ≤ 10 мс.

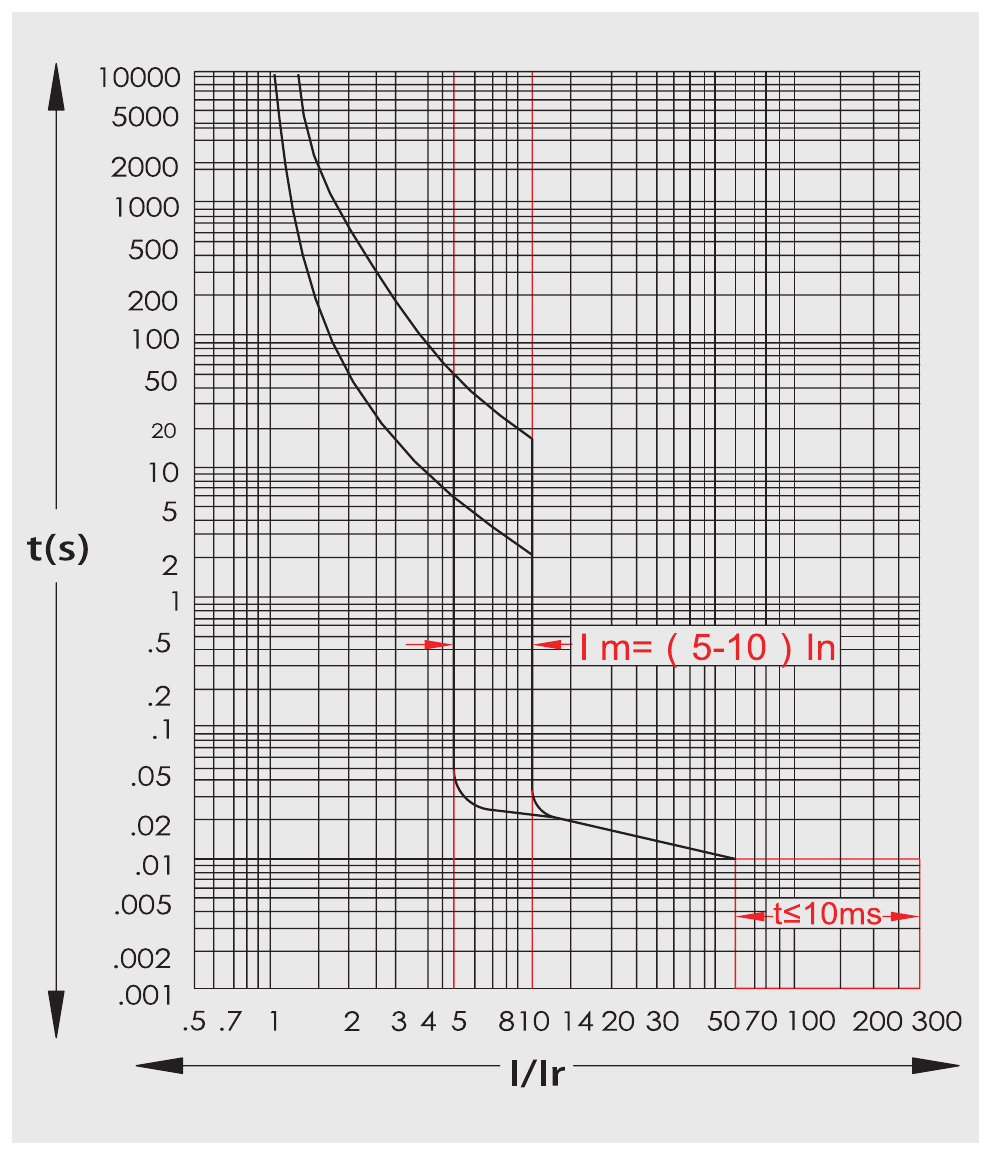

NDM5Z-250 — защита распределительных сетей (ВАХ). Im = (5-10) In; t ≤ 10 мс.

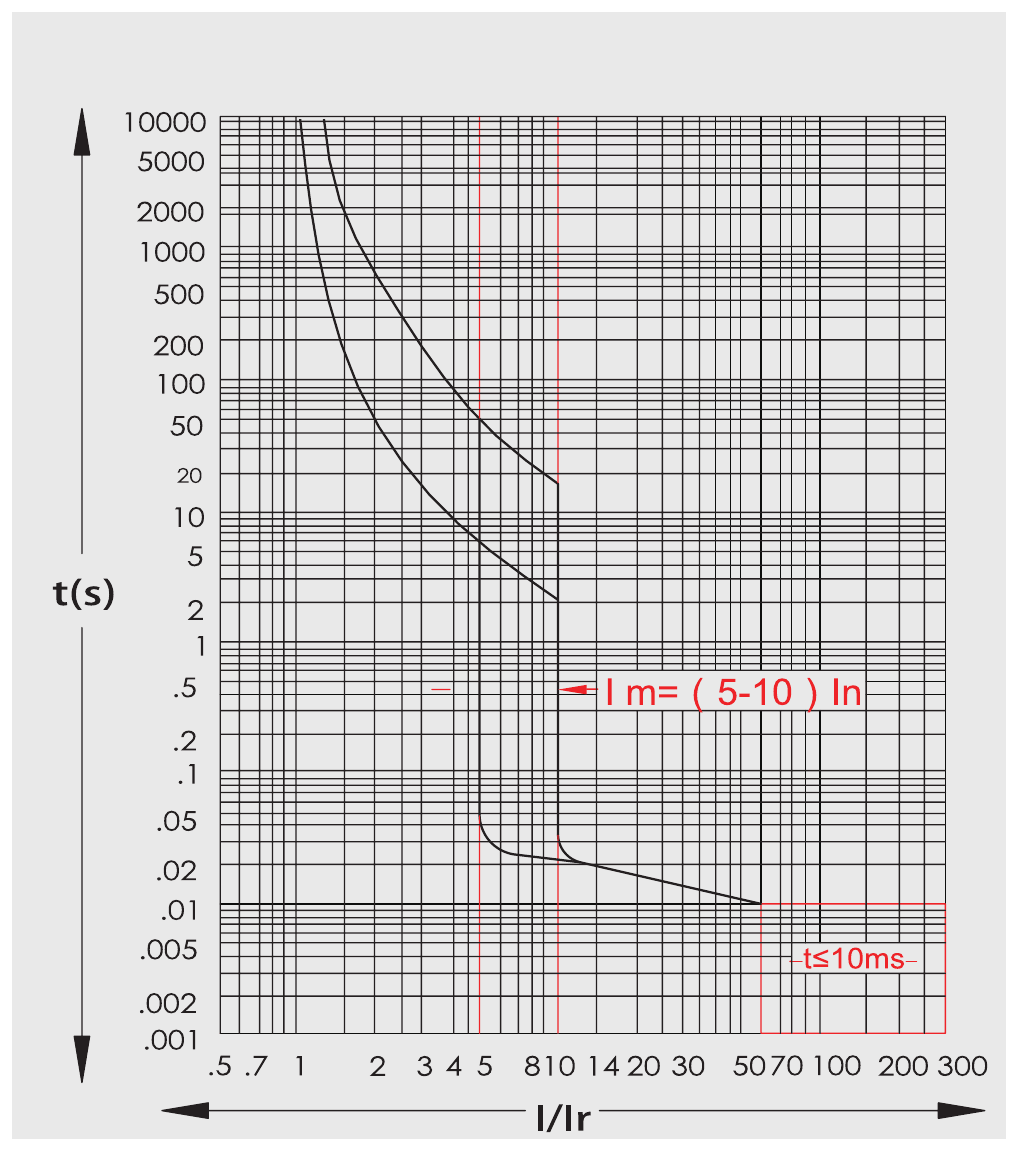

NDM5Z-400 — защита распределительных сетей (ВАХ). Im = (5-10) In; t ≤ 10 мс.

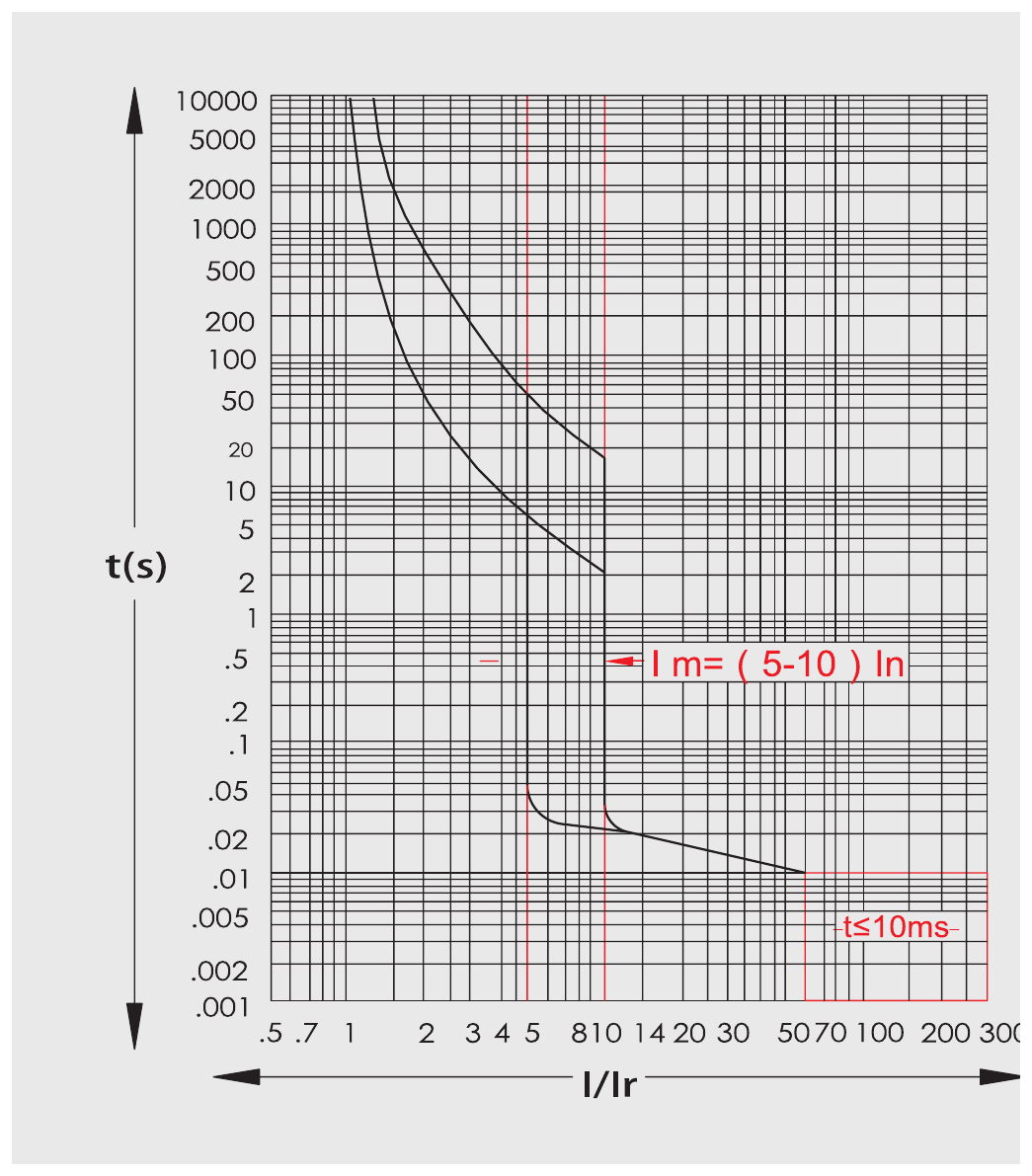

NDM5Z-630 — защита распределительных сетей (ВАХ). Im = (5-10) In; t ≤ 10 мс.

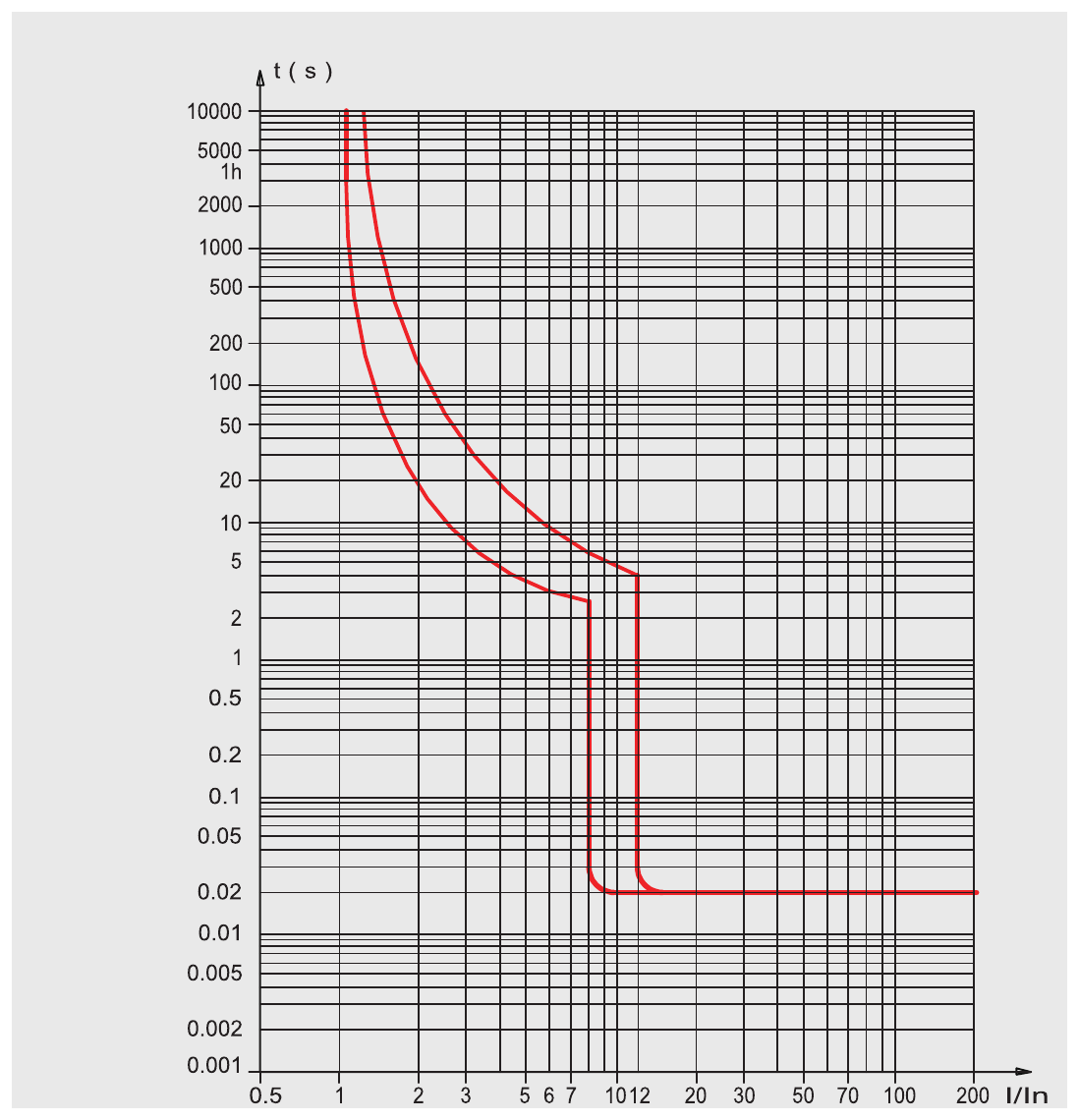

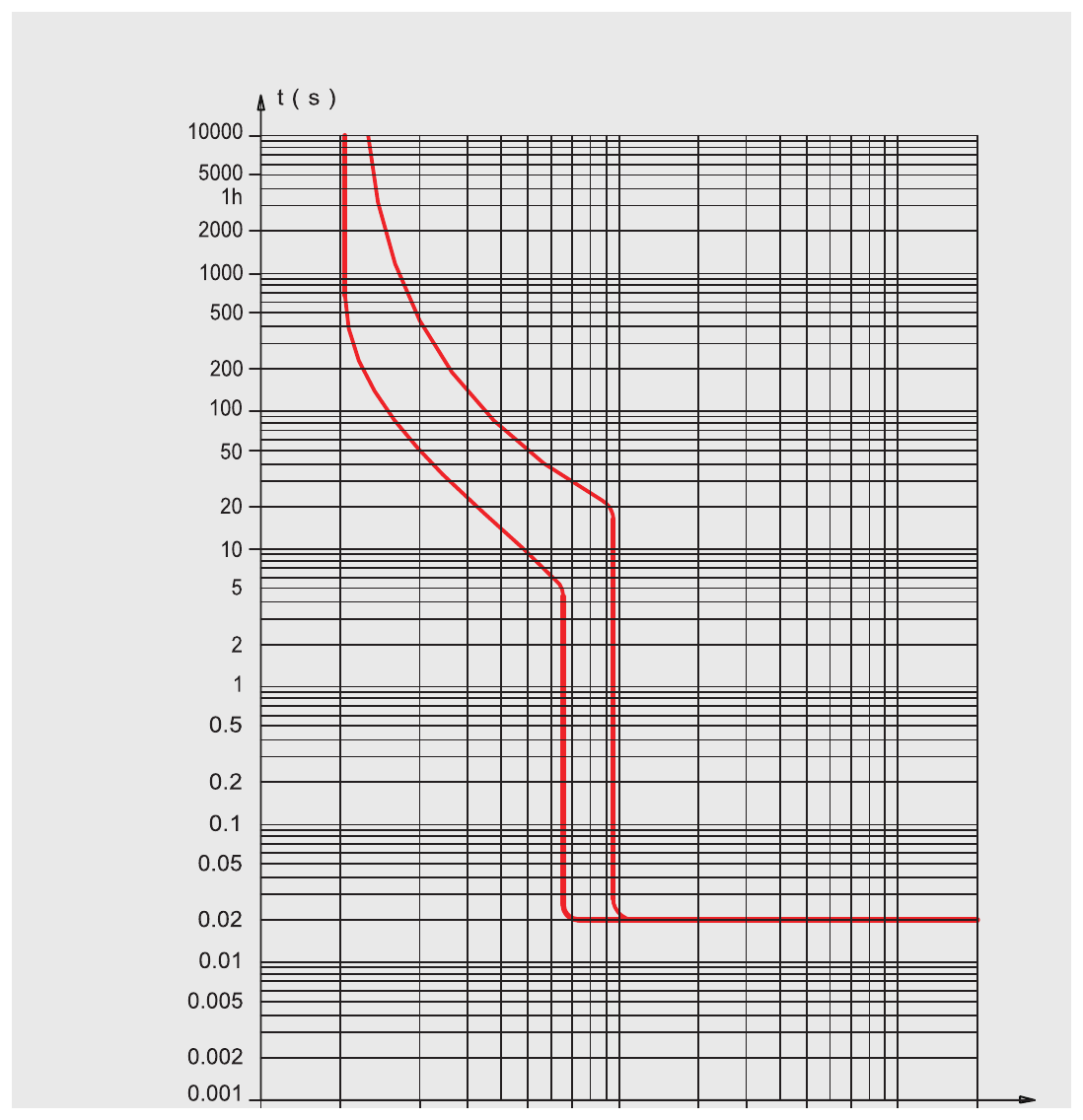

NDM5Z-1600 — кривая срабатывания при нормальной температуре окружающей среды (800 А, 1000 А). Ось абсцисс I/In (0,5…200), ось ординат t (с) 0,001…10000.

NDM5Z-1600 — кривая срабатывания при нормальной температуре окружающей среды (1250 А, 1500 А).

Габаритные размеры — переднее присоединение

NDM5Z-160, стационарное исполнение

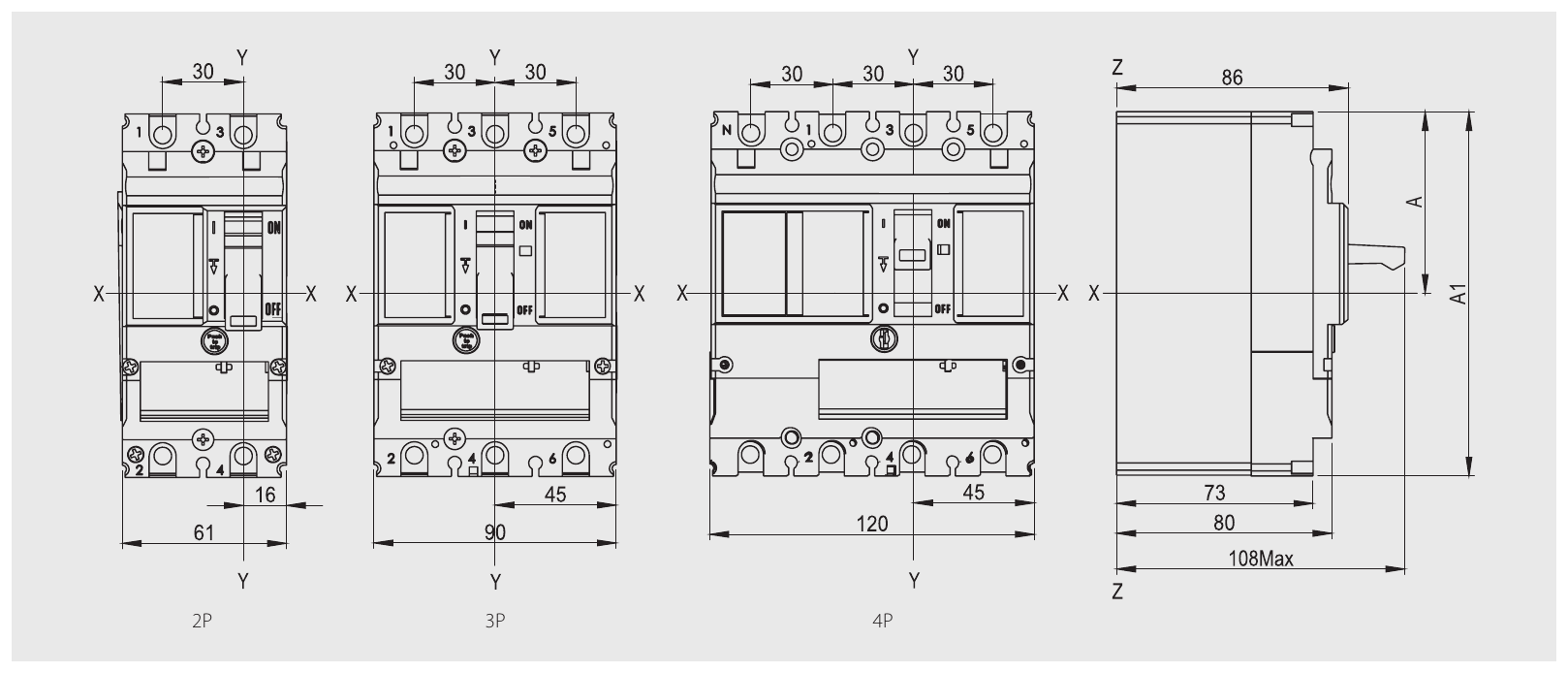

NDM5Z-160, переднее присоединение, 2P / 3P / 4P и вид сбоку. Шаг полюсов 30. Ширина: 2P — 61 (16 от оси Y до вывода), 3P — 90 (45 от оси Y до края), 4P — 120 (45 от оси Y до края). Вид сбоку: глубина 86 (общая), 73 и 80 (до панели), 108Max (с рукояткой); размеры A и A1 — см. примечания.

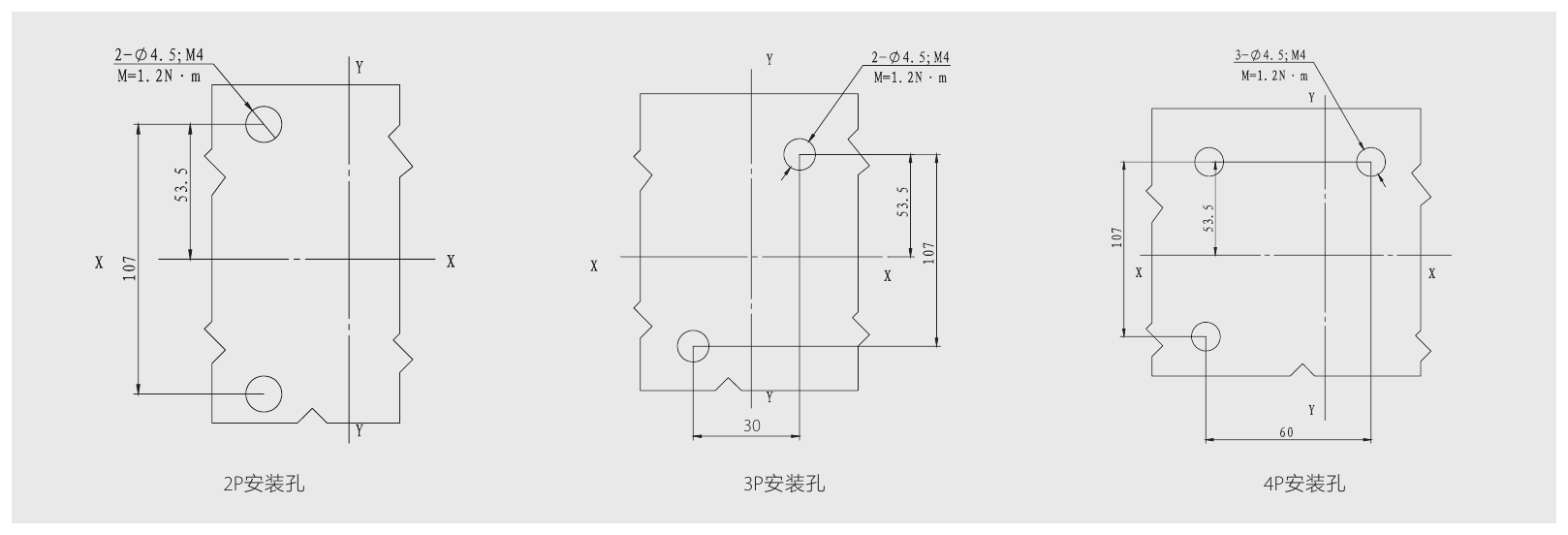

Установочные отверстия NDM5Z-160: 2P — 2 отверстия Ø4,5 / M4 (момент 1,2 Н·м), межосевое 107 (53,5 от оси X); 3P — 2 отверстия Ø4,5 / M4, 107 по высоте, 30 по горизонтали; 4P — 3 отверстия Ø4,5 / M4, 107 по высоте, 60 по горизонтали.

Примечания: 1. Размеры изделия с передним присоединением без аксессуаров: A = 67,5, A1 = 135. 2. Размеры изделия с аксессуаром для переднего присоединения неизолированного медного кабеля: A = 77,5, A1 = 155. 3. Неуказанные допуски — по классу GB/T 1804-c.

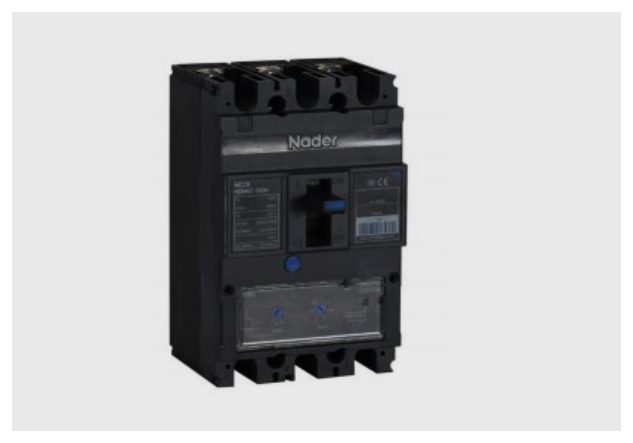

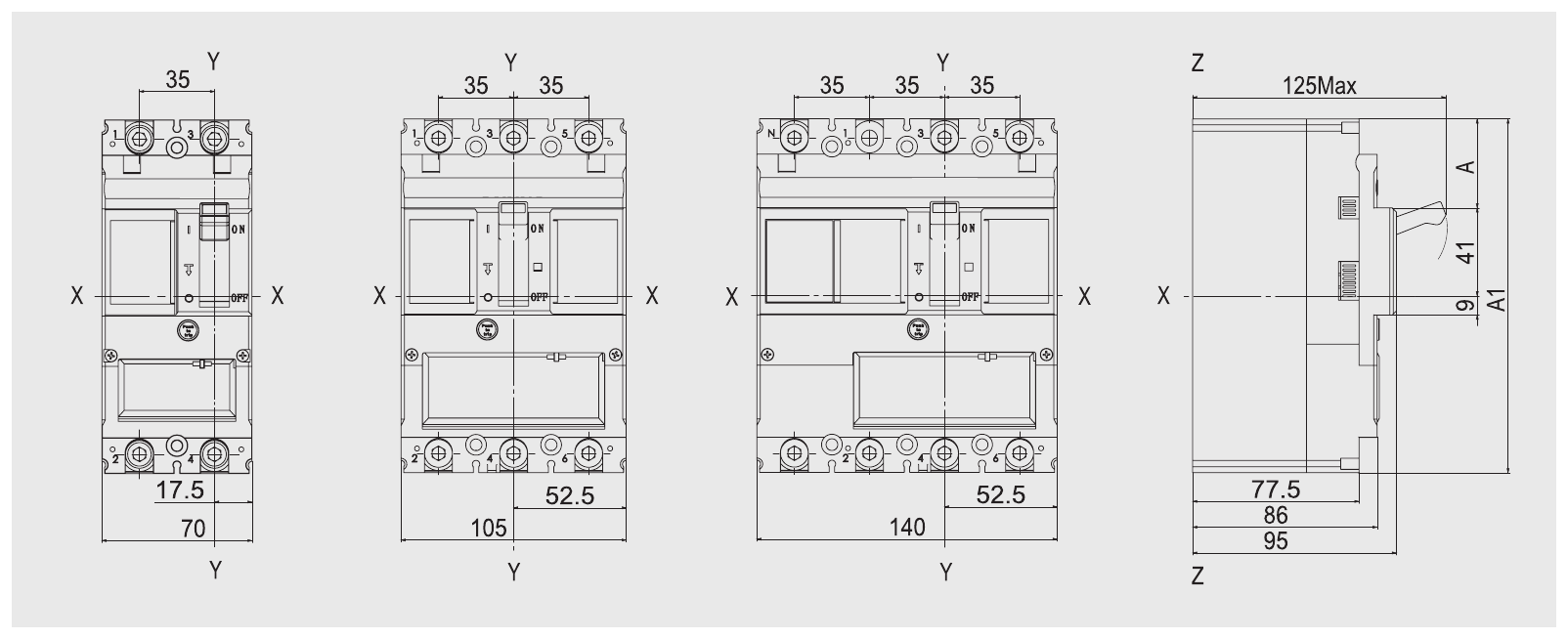

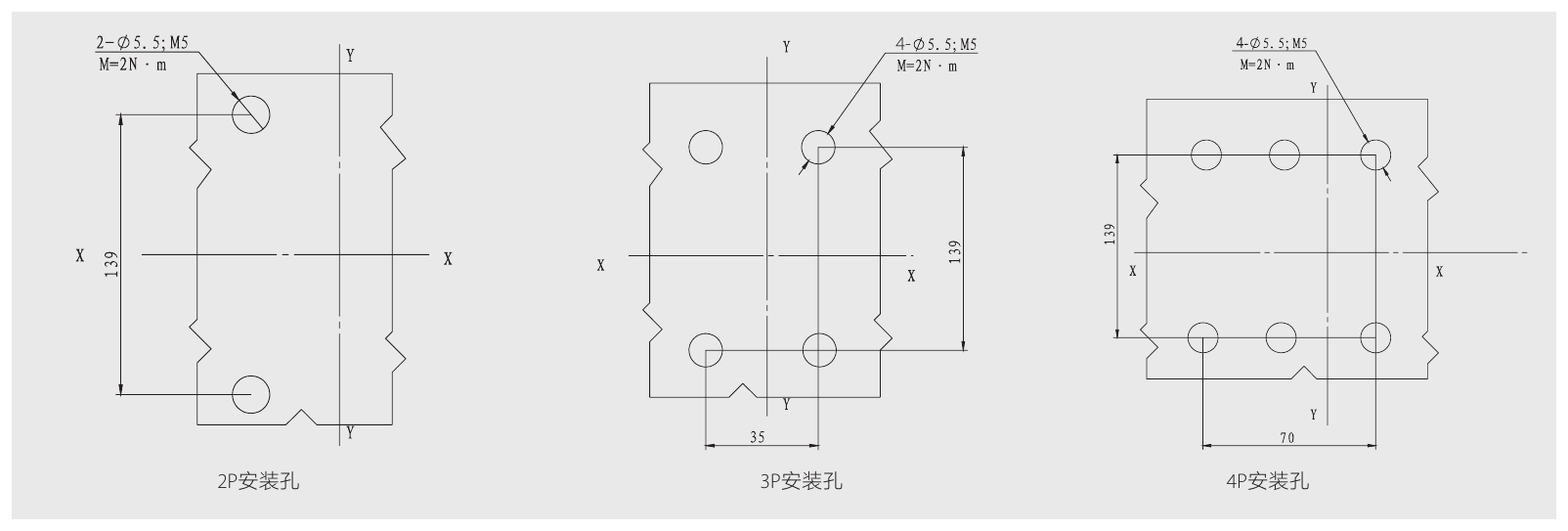

NDM5Z-250

Примечания: 1. Размеры изделия с передним присоединением без аксессуаров: A = 82,5, A1 = 165. 2. Размеры с аксессуаром для переднего присоединения неизолированного медного кабеля: A = 92,5, A1 = 185. 3. Неуказанные допуски — по классу GB/T 1804-c. 4. Для 4-полюсного изделия достаточно выбрать любые 4 отверстия из показанных на чертеже.

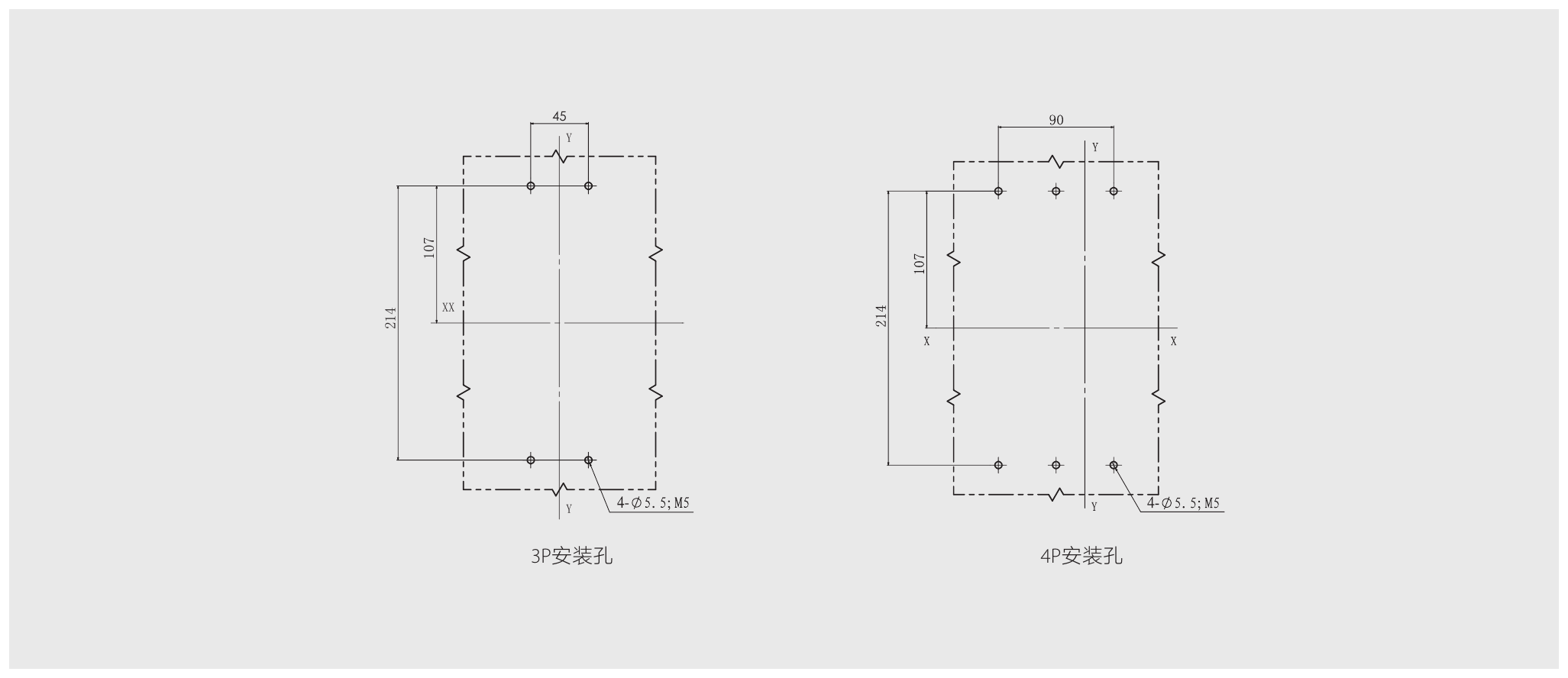

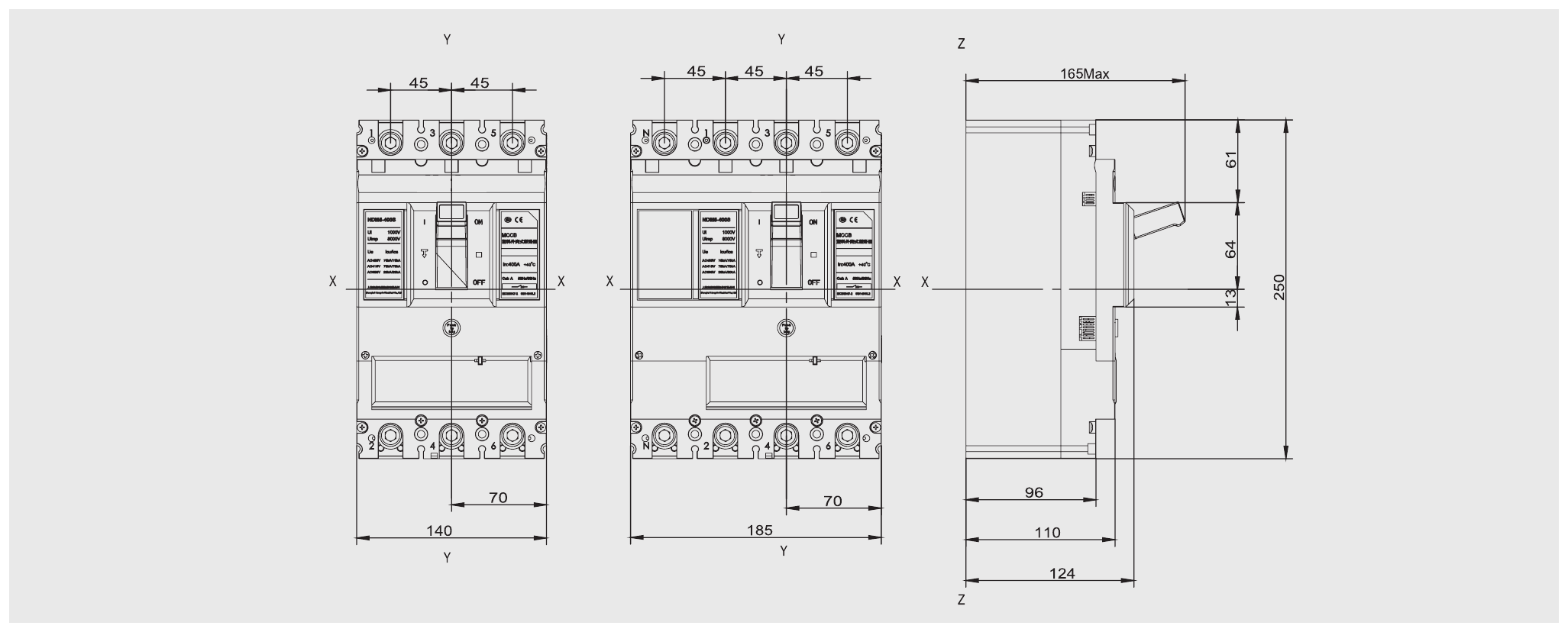

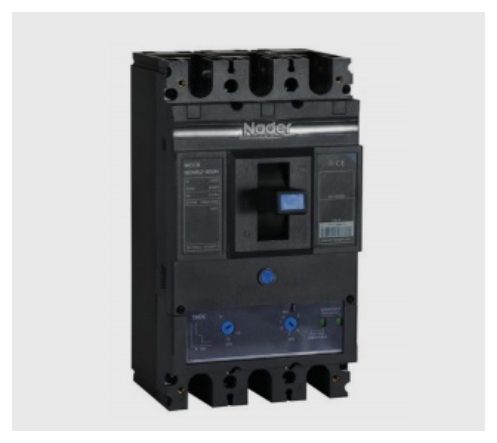

NDM5Z-400

Примечания: неуказанные допуски — по классу GB/T 1804-c. Примечание 2: для 4-полюсного изделия достаточно выбрать любые 4 отверстия из показанных на чертеже.

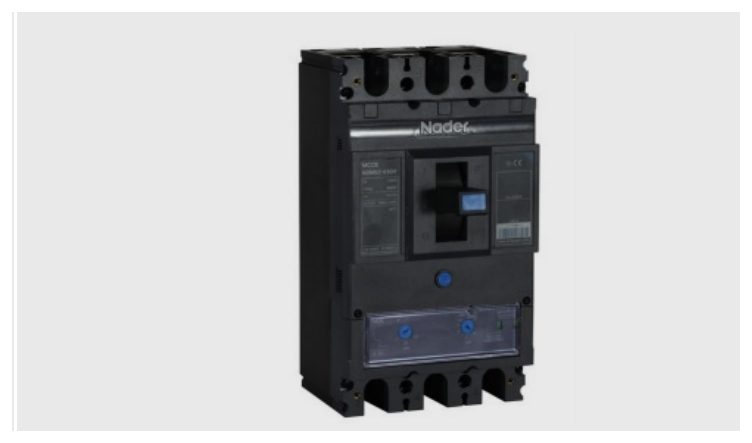

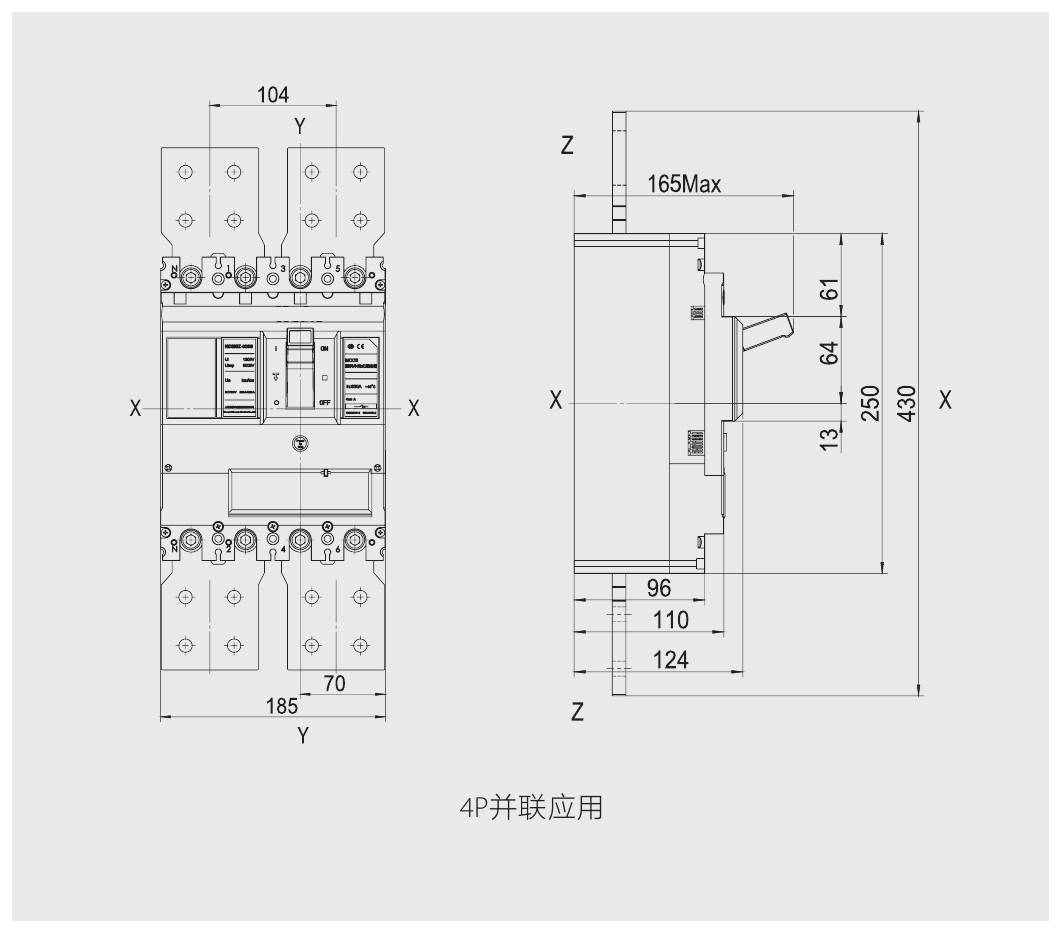

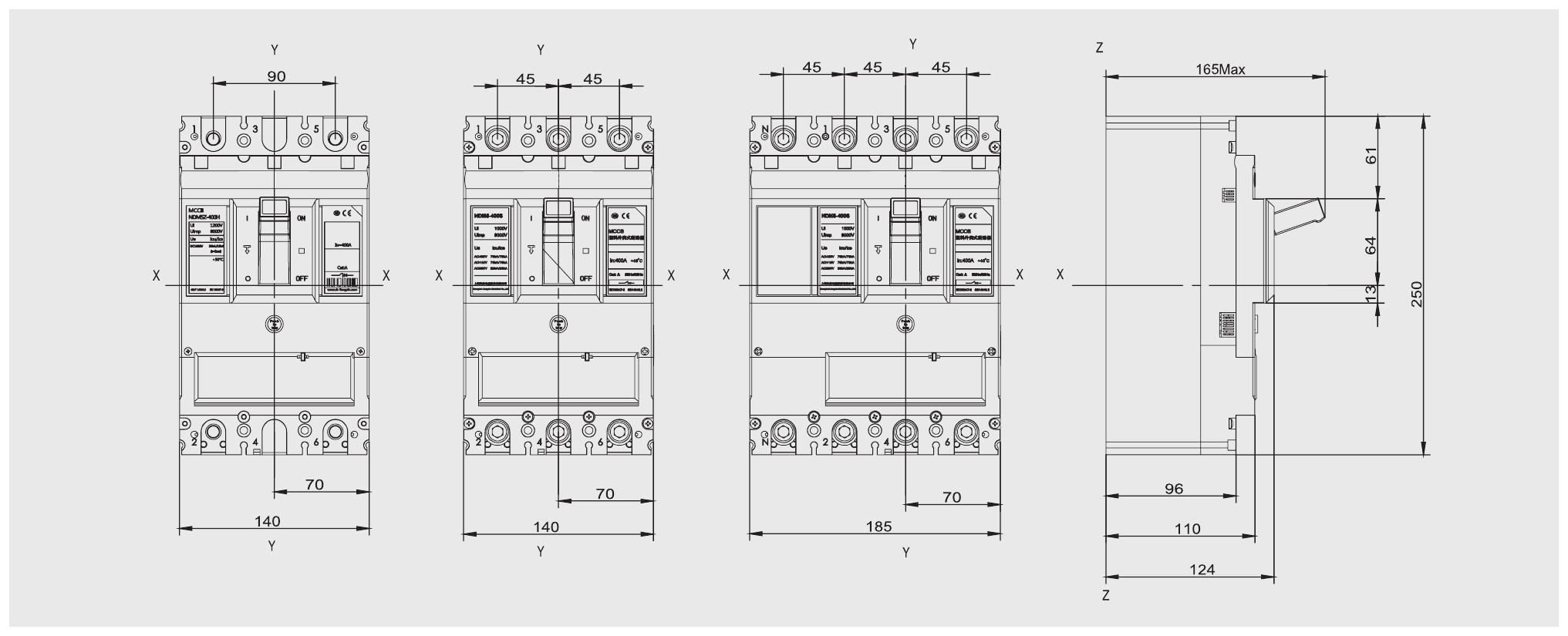

NDM5Z-630

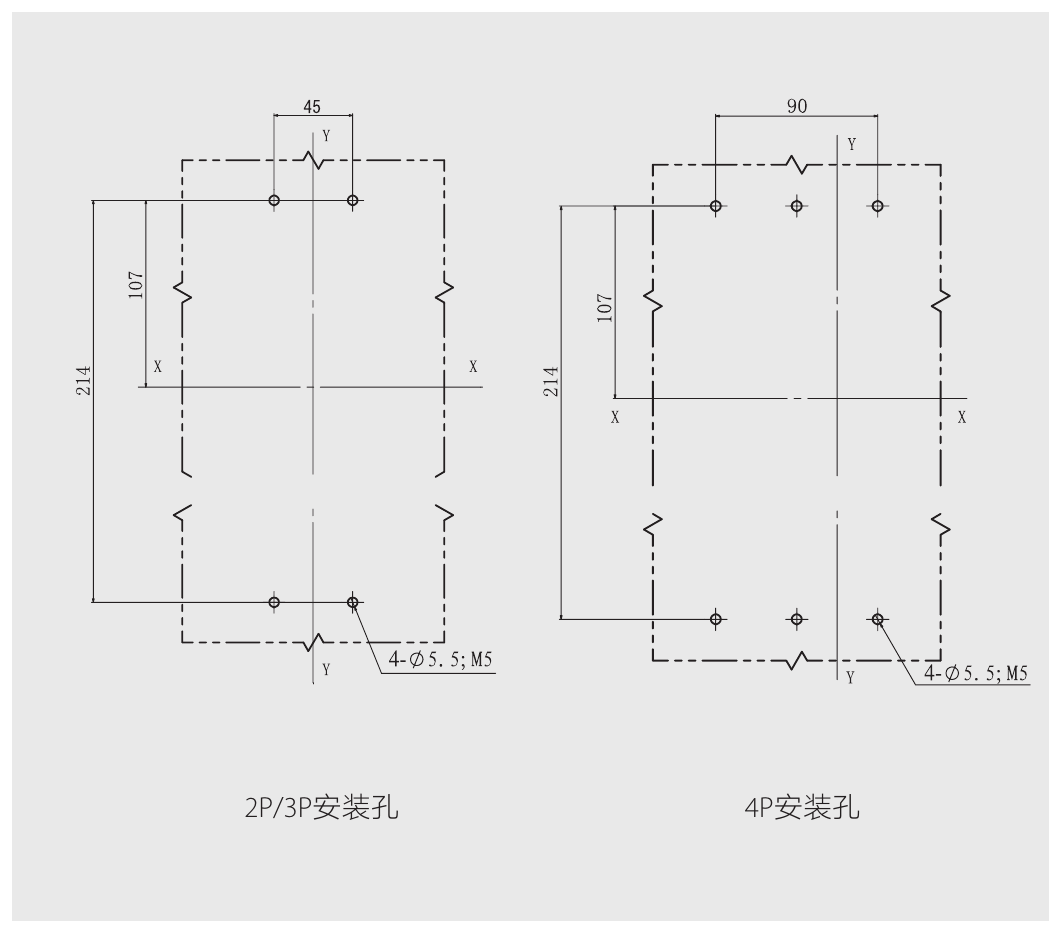

Установочные отверстия NDM5Z-630: 2P/3P — 4 отверстия Ø5,5 / M5, 214 (107 от оси X) × 45; 4P — 4 отверстия Ø5,5 / M5 (из показанных 6), 214 × 90.

Примечания: неуказанные допуски — по классу GB/T 1804-c. Для 4-полюсного изделия достаточно выбрать любые 4 отверстия из показанных.

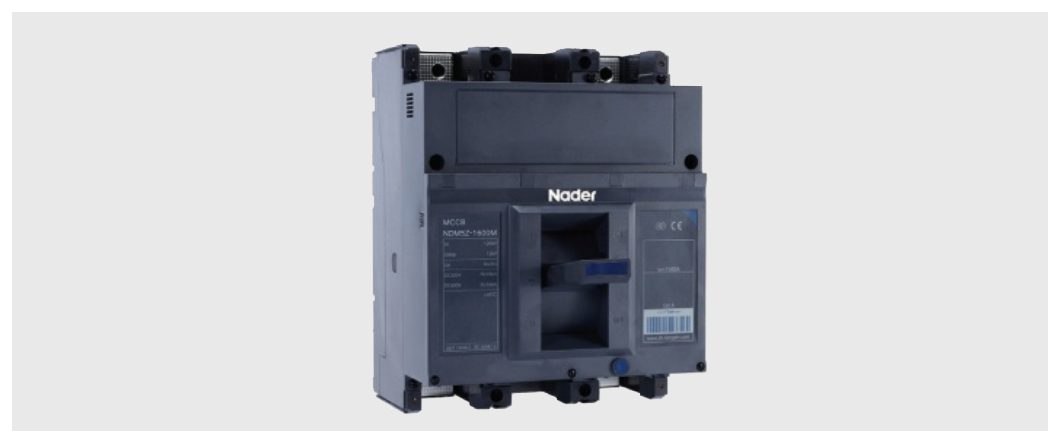

NDM5Z-1600

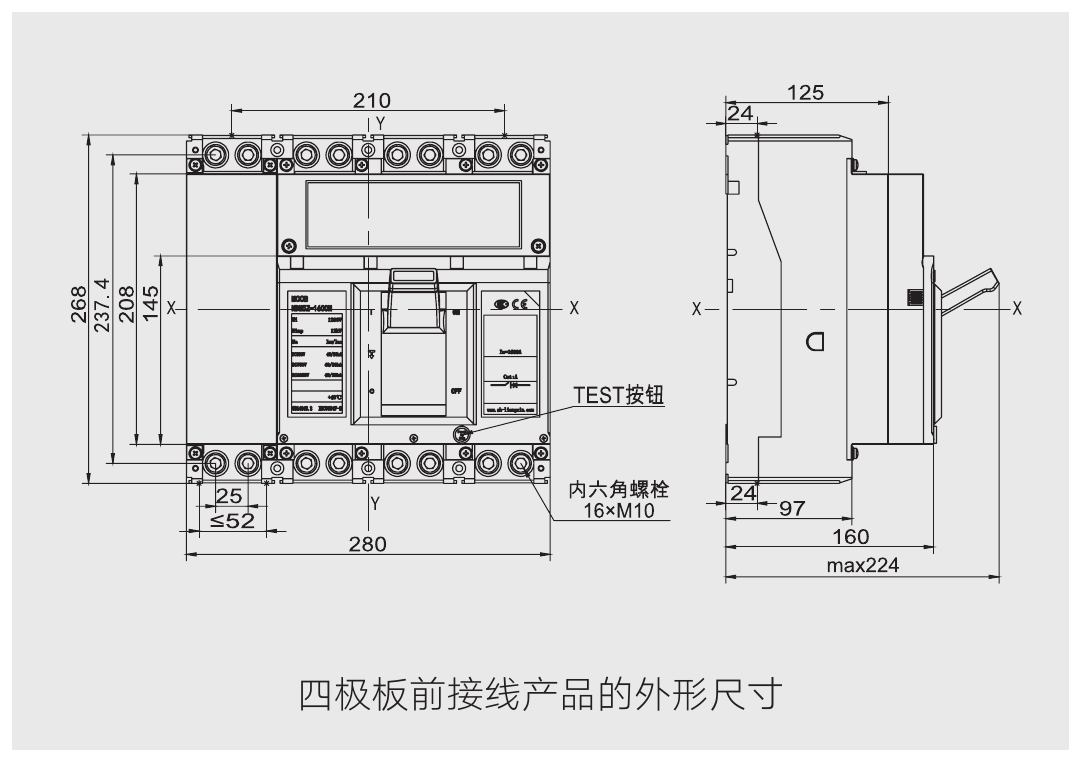

NDM5Z-1600, 4P, переднее присоединение: ширина 280 (210 по выводам); высота 268 / 237,4 / 208 / 145; 25, ≤ 52; кнопка TEST; болты с внутренним шестигранником 16 × M10. Вид сбоку: 125, 24, 97, 160, max 224.

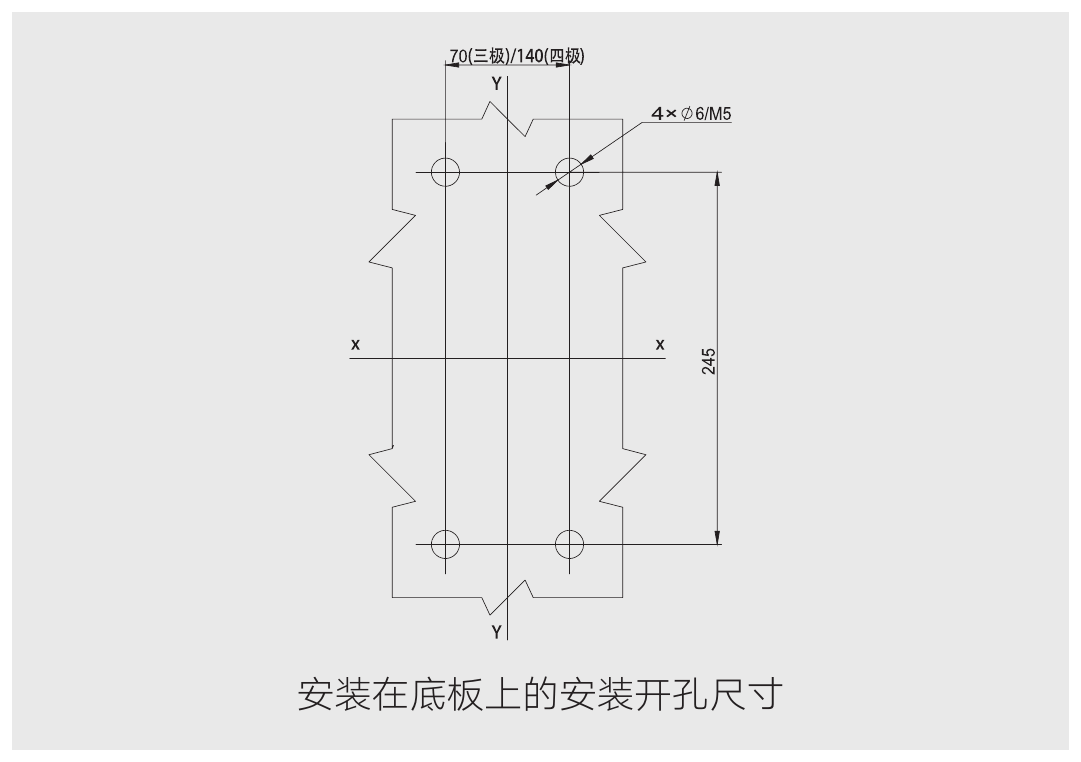

Разметка отверстий для установки на монтажное основание: 4 × Ø6 / M5; 70 (3P) / 140 (4P) по горизонтали; 245 по вертикали.

Примечание: на рисунках X-X, Y-Y — центр 3- и 4-полюсных выключателей.

На стр. 112, 116 и 120 указано, что таблица выбора болтов (винтов) для NDM5Z-1600 находится «на стр. 3-28». На стр. 3-28 (PDF 136) такой таблицы нет — там только чертежи и таблица размеров с радиаторными аксессуарами.

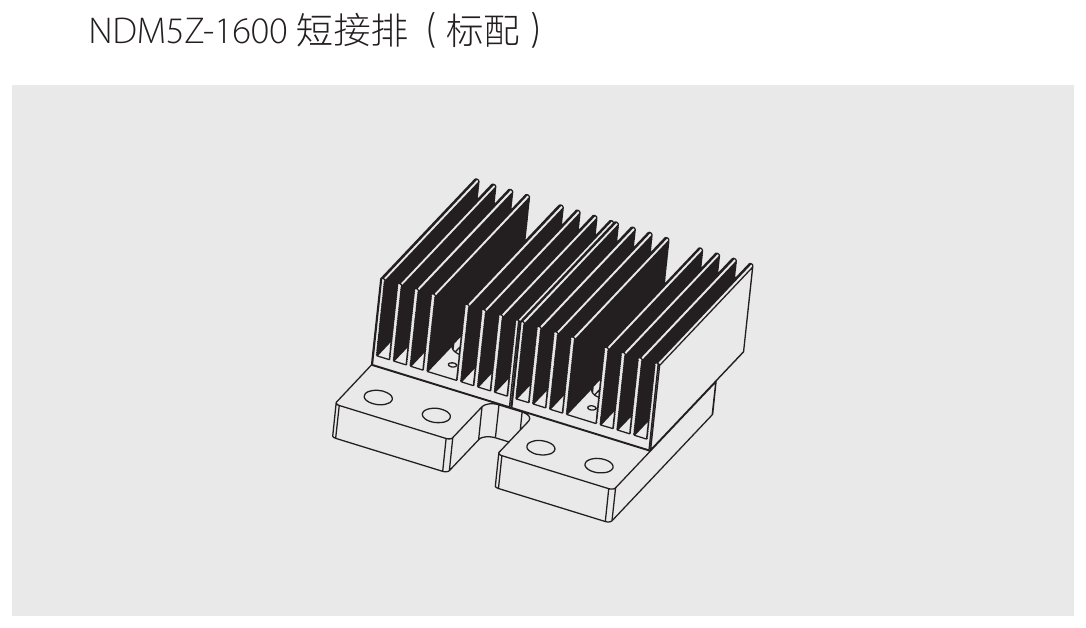

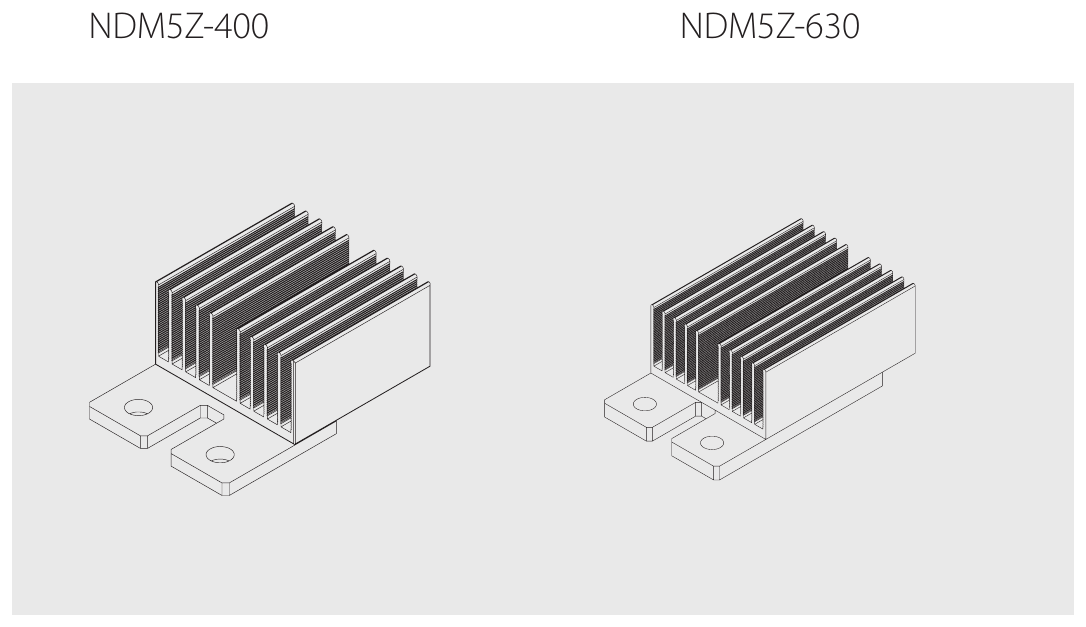

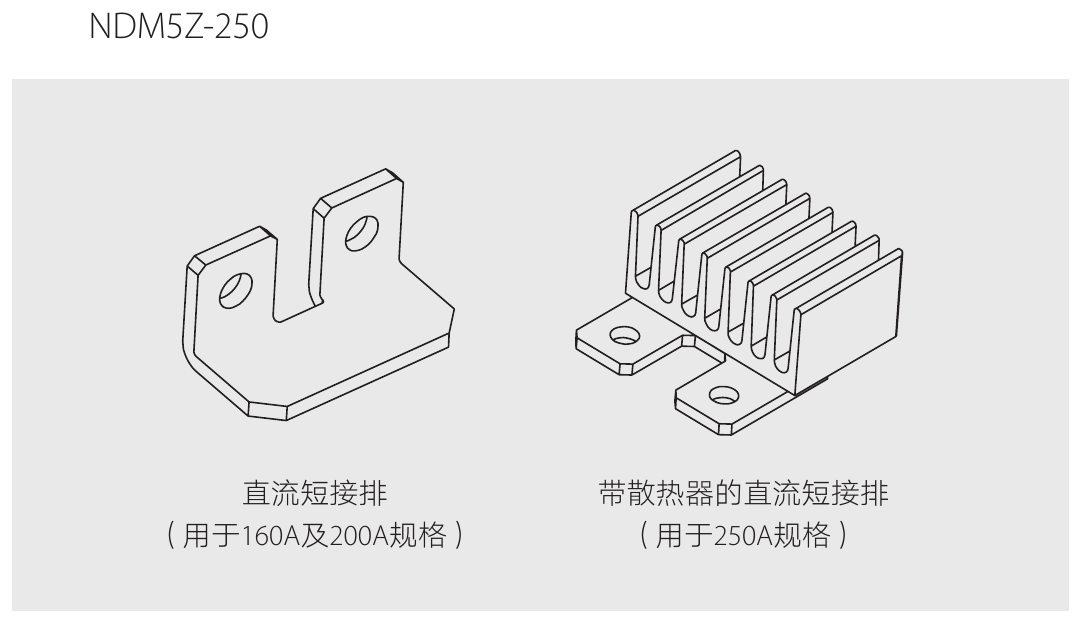

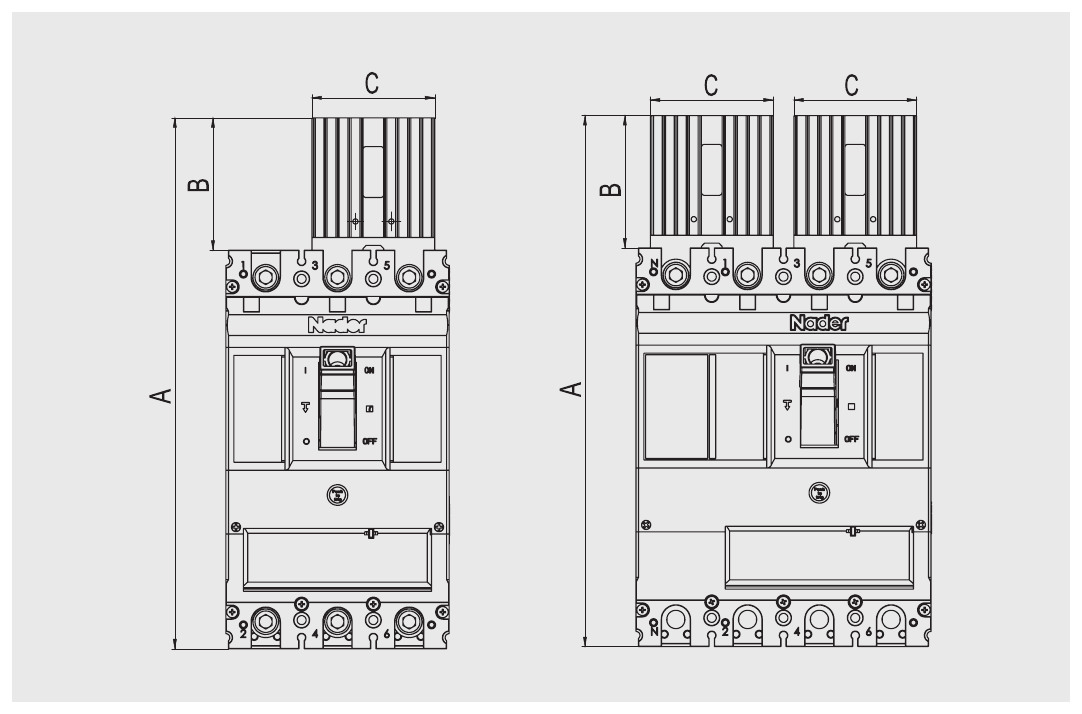

Габаритные размеры изделия с радиаторными (теплоотводящими) аксессуарами

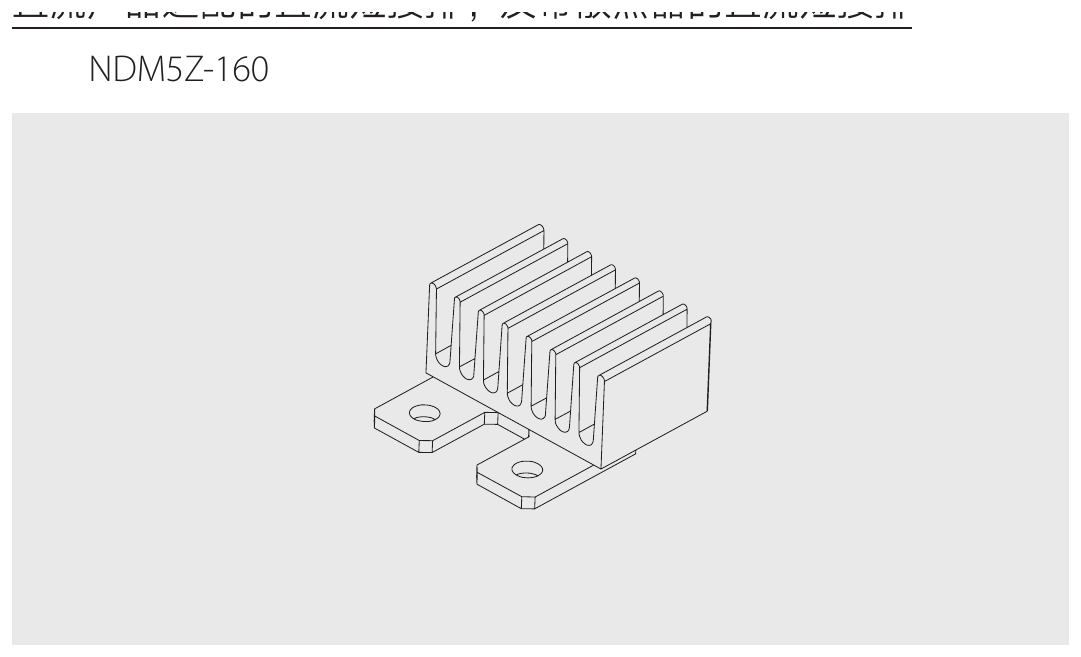

Изделие с радиаторными аксессуарами (короткозамыкающие шины с радиатором): A — общая высота, B — выступ радиатора над корпусом, C — ширина радиатора; слева — 2-полюсное подключение, справа — 4-полюсное.

Выключатель	A	B	C
NDM5Z-160	171,5	36,5	51,2
NDM5Z-250 (160/200)	174	9	61,2
NDM5Z-400	333	83	77
NDM5Z-630	353	103	77
NDM5Z-1600	354	86	120

Примечание: неуказанные допуски — по классу GB/T 1804-c.

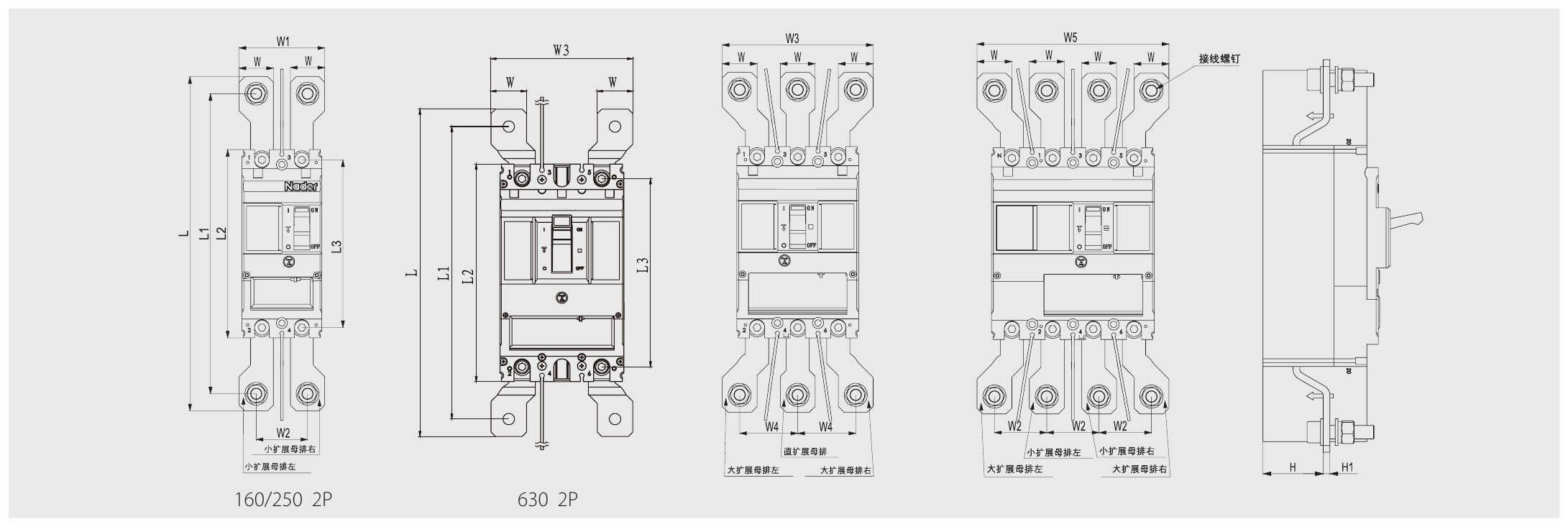

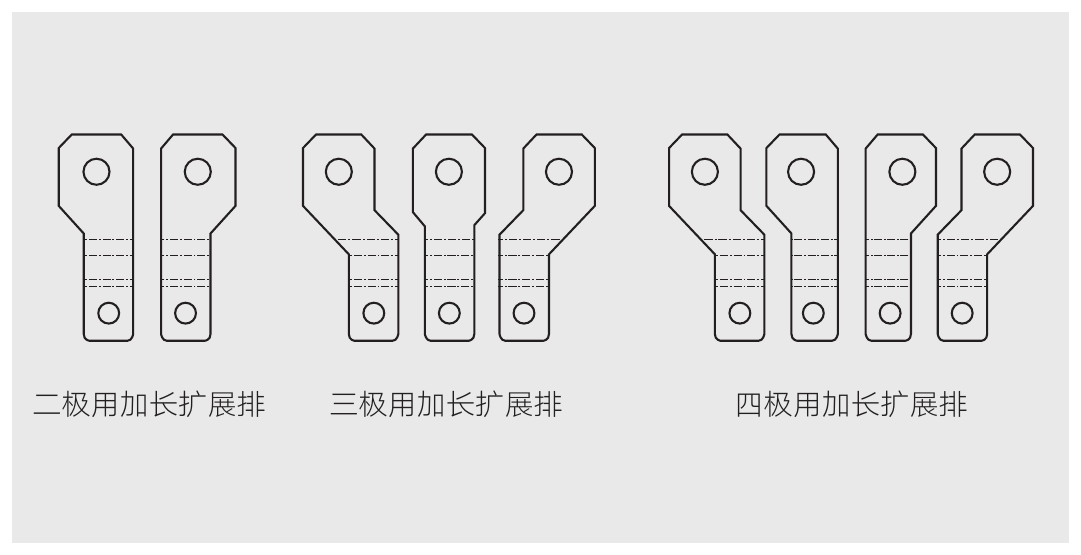

Переднее присоединение с расширительными шинами

Габаритные размеры расширительных шин KM1 для переднего присоединения после установки на выключатель:

Шина	Выключатель	L	L1	L2	L3	W	W1	W2	W3	W4	W5	H	H1	Болт присоединения (поставляет пользователь)	Полюса
KM1/M5-160	NDM5Z-160	244,5	214,5	135	119	30	76	45	130	52,5	160	25	5	M10 × 40	2, 3, 4
KM1/M5-250	NDM5Z-250	293	263	165	147	30	75	45	130	50	165	45	5	M10 × 40	2, 3, 4
KM1/M5-630	NDM5Z-630	376	336	250	216	40	/	/	160	/	/	40	10	M12 × 50	2
KM1/M5-400	NDM5Z-400	376	336	250	216	40	/	55	160	60	205	42	6	M12 × 50	3, 4
KM1/M5-630	NDM5Z-630	376	336	250	216	40	/	55	160	60	205	40	10	M12 × 50	3, 4

Примечания: 1. Комплект шин для 2P: малые расширительные шины (левая и правая, по 2 шт.). 2. Комплект для 3P: большие расширительные шины (левая и правая, по 2 шт.) + прямые расширительные шины 2 шт. 3. Комплект для 4P: малые расширительные шины (левая и правая, по 2 шт.) + большие расширительные шины (левая и правая, по 2 шт.). 4. Неуказанные допуски — по классу GB/T 1804-c. 5. Короткозамыкающие шины (перемычки) поставляются в соответствии с фактической схемой подключения заказчика; на рисунке показаны только для справки по размерам присоединения.

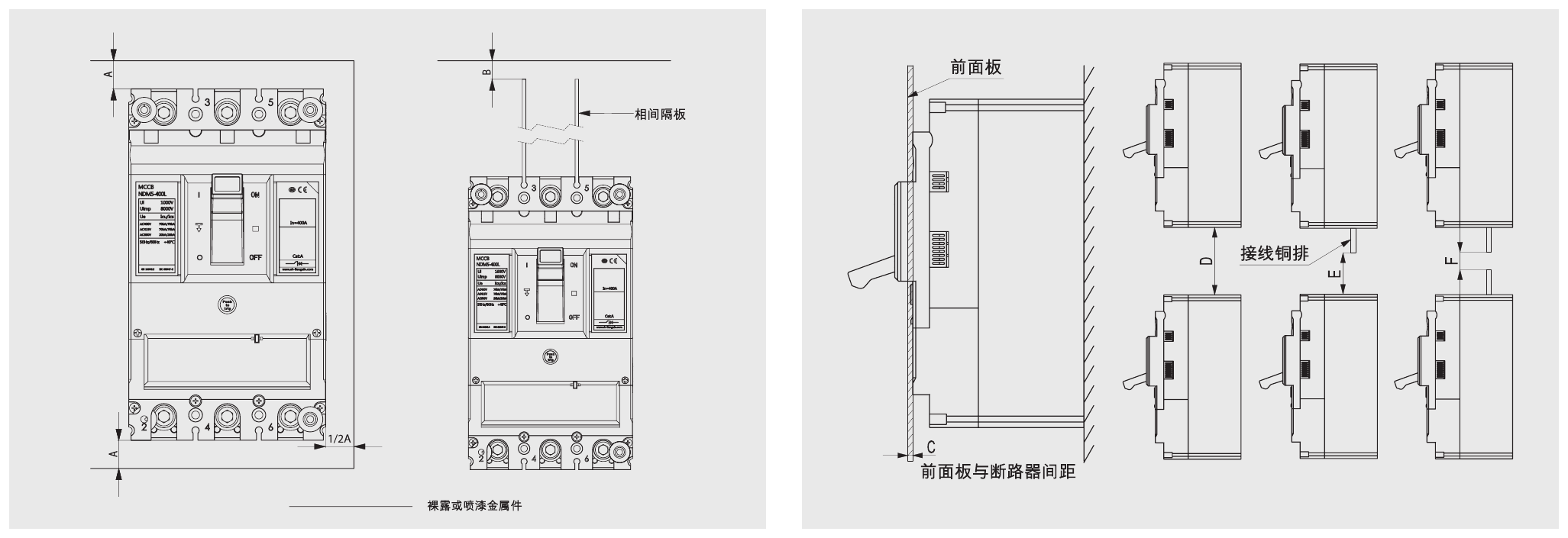

Безопасные расстояния при установке выключателя

Модель	Расстояние A, мм	B, мм	C, мм	D, мм	E, мм	F, мм
NDM5Z-160	≥ 50	≥ 0	≥ 0	≥ 100	≥ 65	≥ 35
NDM5Z-250	≥ 50	≥ 0	≥ 0	≥ 120	≥ 80	≥ 40
NDM5Z-400	≥ 100	≥ 0	≥ 0	≥ 160	≥ 120	≥ 80
NDM5Z-630	≥ 100	≥ 0	≥ 0	≥ 160	≥ 120	≥ 80
NDM5Z-630 (параллельное включение)	≥ 100	≥ 0	≥ 0	≥ 220	≥ 150	≥ 80
NDM5Z-1600	≥ 100	≥ 0	≥ 0	≥ 180	≥ 100	≥ 40

Примечание: неуказанные допуски — по классу GB/T 1804-c.

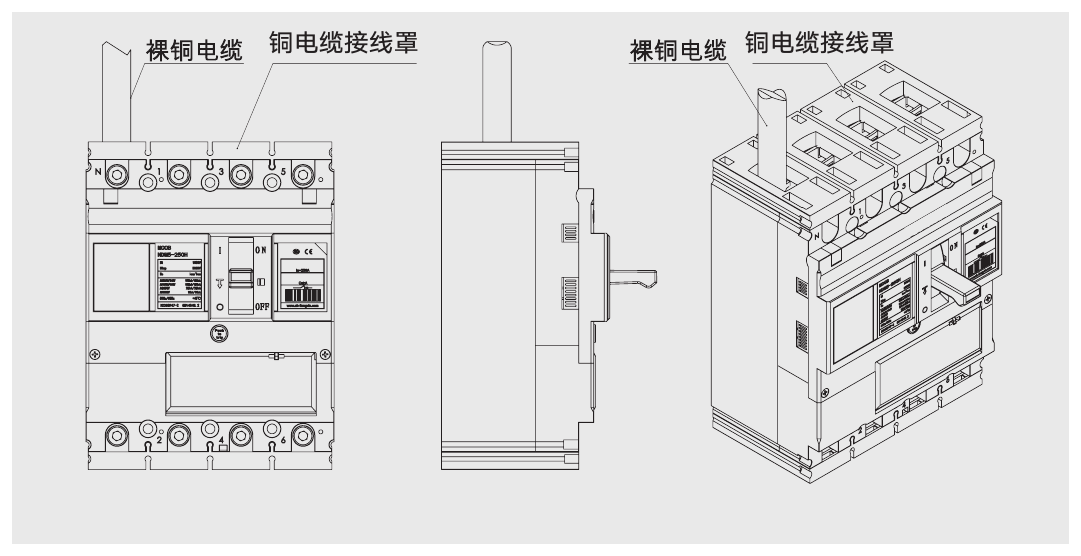

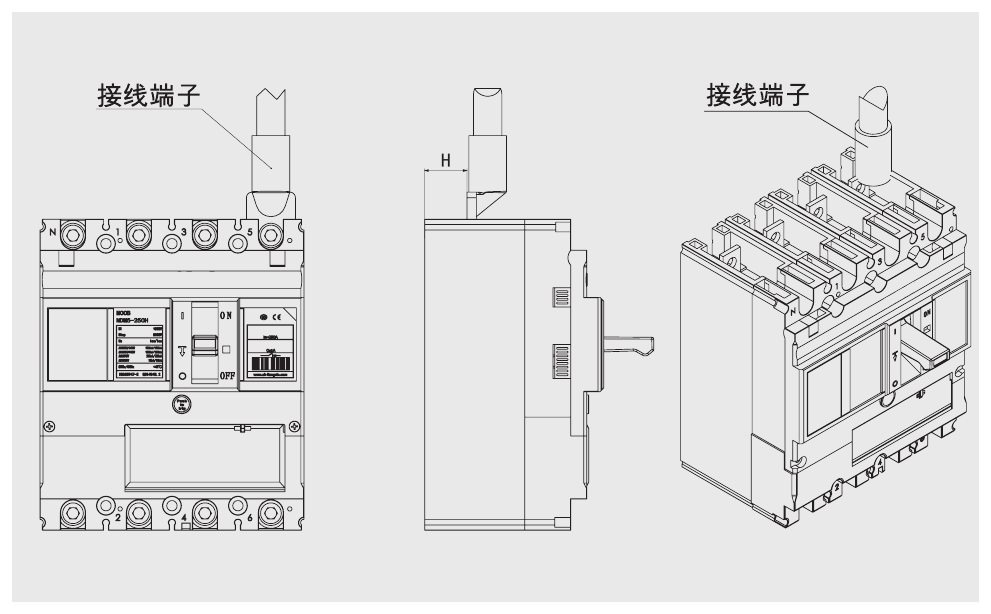

Выбор сечения присоединяемых шин и кабелей

Выбор проводников (кабелей)

Номинальный ток, А	Сечение проводника, мм²
16, 20	2,5
25	4,0
32	6,0
40, 50	10
63	16
80	25
100	35
125	50
160	70
200	95
250	120
320	185
400	240

Примечание: неуказанные допуски — по классу GB/T 1804-c.

Выбор кабелей и медных шин для больших токов

Номинальный ток, А	Кабель: количество	Кабель: сечение, мм²	Медная шина: количество	Медная шина: размер, мм
500	2	150	2	30 × 5
630	2	185	2	32 × 6
800	2	240	2	50 × 5
1000	/	/	2	50 × 6
1250	/	/	2	50 × 8
1500	/	/	2	50 × 10

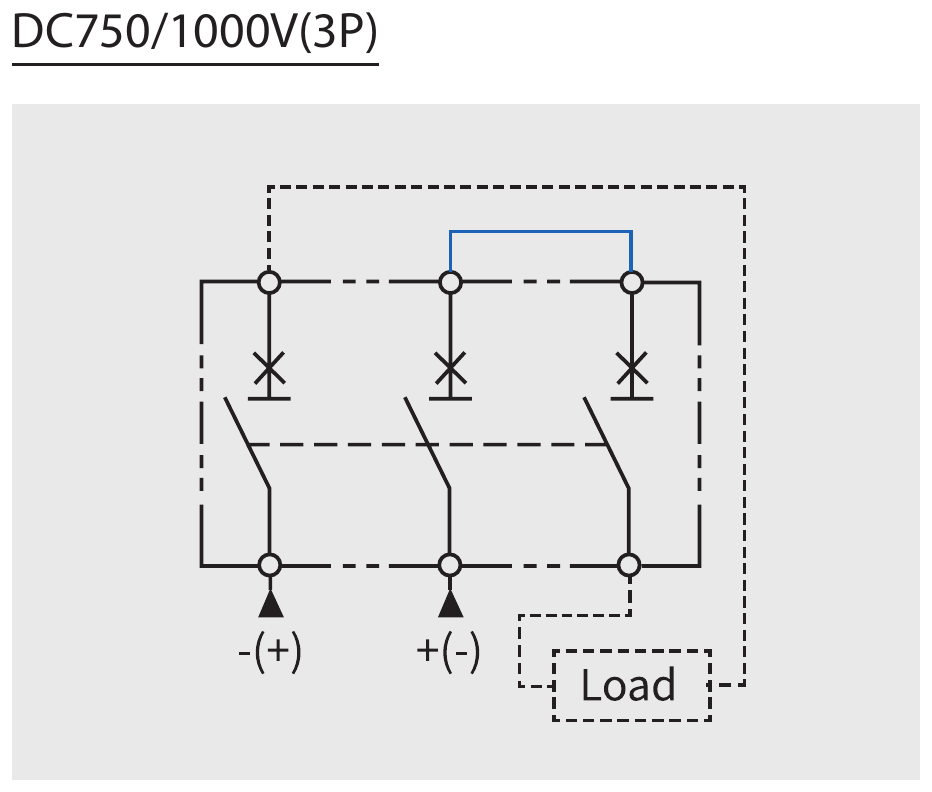

Примечания: 1. Подключение к выключателю выполняется способом, выбранным по разделу «Габаритные, установочные размеры и способы присоединения». 2. При подключении медными шинами шины нельзя присоединять непосредственно к корпусу выключателя — необходимо дополнительно заказать аксессуар «удлинительные шины».

Подключение передних медных шин или медного кабеля с кабельным наконечником

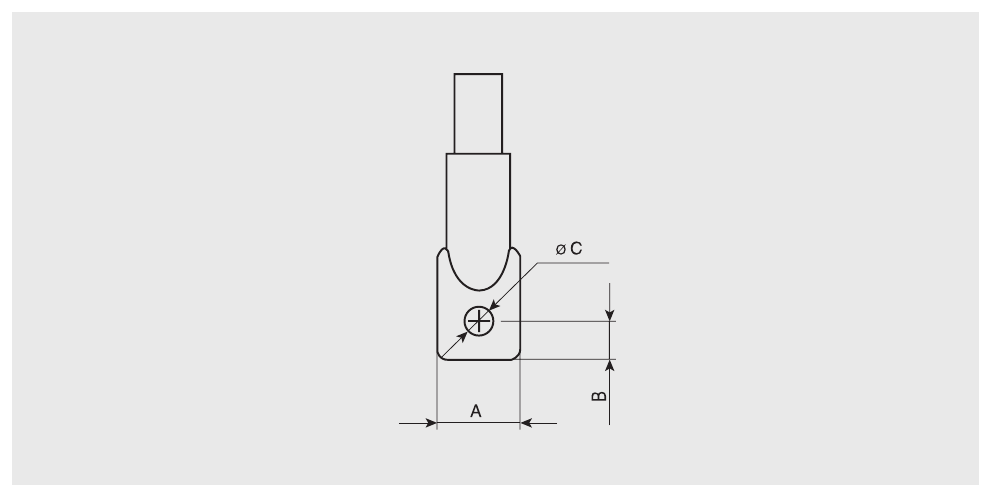

Размеры кабельного наконечника: A — ширина, B — расстояние от центра отверстия до края, ØC — диаметр отверстия.

Модель	A, мм	B, мм	ØC, мм	H, мм
NDM5Z-160	≤ 21	≤ 8,5	6,5	21
NDM5Z-250	≤ 26	≤ 12	8,4	22
NDM5Z-400	≤ 36	≤ 14	11	26
NDM5Z-630	≤ 36	≤ 14	11	28

ND	M	5	Z	-				/
1	2	3	4		5	6	7		8	9	10	11	12	13

Расшифровка обозначения:

№	Параметр	Расшифровка
1	Код предприятия	ND: низковольтная электроаппаратура торговой марки Nader
2	Код изделия	M: автоматический выключатель в литом корпусе
3	Порядковый номер разработки	5
4	Производный код серии	Z: постоянного тока
5	Типоразмер (номинальный ток корпуса Inm)	Типоразмер: 160, 250, 400, 630, 1600 — см. таблицу 1
6	Уровень отключающей способности	Уровень отключающей способности: L: стандартный M: повышенный H: высокий
7	Номинальный ток In, А	Номинальный ток: см. таблицу 1
8	Число полюсов	Число полюсов: 2: 2 полюса 3: 3 полюса 4: 4 полюса
9	Код расцепителя	TMDC: термомагнитный регулируемый расцепитель (защита распределительных сетей постоянного тока); для NDM5Z-1600 TMDC — термомагнитный нерегулируемый
10	Способ установки + присоединение	Способ установки + присоединение: Пусто: стационарное исполнение + переднее присоединение ES: стационарное + переднее присоединение с удлинёнными (расширенными) выводами R0: стационарное + заднее присоединение шпильками (винтами) R1: стационарное + заднее горизонтальное присоединение R2: стационарное + заднее вертикальное присоединение Fcu: стационарное + переднее присоединение неизолированного медного кабеля G: установка на DIN-рейку + переднее присоединение GES: установка на DIN-рейку + переднее присоединение с удлинёнными выводами GFcu: установка на DIN-рейку + переднее присоединение неизолированного медного кабеля P0FH: втычное без вторичных клемм + переднее горизонтальное присоединение P0RH: втычное без вторичных клемм + заднее горизонтальное присоединение P0RV: втычное без вторичных клемм + заднее вертикальное присоединение P1FH: втычное со вторичными клеммами + переднее горизонтальное присоединение P1RH: втычное со вторичными клеммами + заднее горизонтальное присоединение P1RV: втычное со вторичными клеммами + заднее вертикальное присоединение W0FH: выдвижное без вторичных клемм + переднее горизонтальное присоединение W0RH: выдвижное без вторичных клемм + заднее горизонтальное присоединение W0RV: выдвижное без вторичных клемм + заднее вертикальное присоединение W1FH: выдвижное со вторичными клеммами + переднее горизонтальное присоединение W1RH: выдвижное со вторичными клеммами + заднее горизонтальное присоединение W1RV: выдвижное со вторичными клеммами + заднее вертикальное присоединение
11	Способ управления	Способ управления: Пусто: непосредственное управление рукояткой (рычагом) выключателя Z1A150: поворотная рукоятка, круглое центральное отверстие + длина вала 150 мм Z1A200: поворотная рукоятка, круглое центральное отверстие + длина вала 200 мм Z1A300: поворотная рукоятка, круглое центральное отверстие + длина вала 300 мм Z1A350: поворотная рукоятка, круглое центральное отверстие + длина вала 350 мм Z1A650: поворотная рукоятка, круглое центральное отверстие + длина вала 650 мм Z1F150: поворотная рукоятка, квадратное центральное отверстие + длина вала 150 мм Z1F200: поворотная рукоятка, квадратное центральное отверстие + длина вала 200 мм Z1F300: поворотная рукоятка, квадратное центральное отверстие + длина вала 300 мм Z1F350: поворотная рукоятка, квадратное центральное отверстие + длина вала 350 мм Z1F650: поворотная рукоятка, квадратное центральное отверстие + длина вала 650 мм Z2A150: поворотная рукоятка, круглое эксцентричное отверстие + длина вала 150 мм Z2A200: поворотная рукоятка, круглое эксцентричное отверстие + длина вала 200 мм Z2A300: поворотная рукоятка, круглое эксцентричное отверстие + длина вала 300 мм Z2A350: поворотная рукоятка, круглое эксцентричное отверстие + длина вала 350 мм Z2A650: поворотная рукоятка, круглое эксцентричное отверстие + длина вала 650 мм Z2F150: поворотная рукоятка, квадратное эксцентричное отверстие + длина вала 150 мм Z2F200: поворотная рукоятка, квадратное эксцентричное отверстие + длина вала 200 мм Z2F300: поворотная рукоятка, квадратное эксцентричное отверстие + длина вала 300 мм Z2F350: поворотная рукоятка, квадратное эксцентричное отверстие + длина вала 350 мм Z2F650: поворотная рукоятка, квадратное эксцентричное отверстие + длина вала 650 мм M02: моторный привод DC 24 В M11: моторный привод AC 110 В / DC 110 В M22: моторный привод AC 230 В / DC 220 В M40: моторный привод AC 400 В
12	Код внутренних аксессуаров	См. таблицу 2 «Код модификации и место установки аксессуаров»

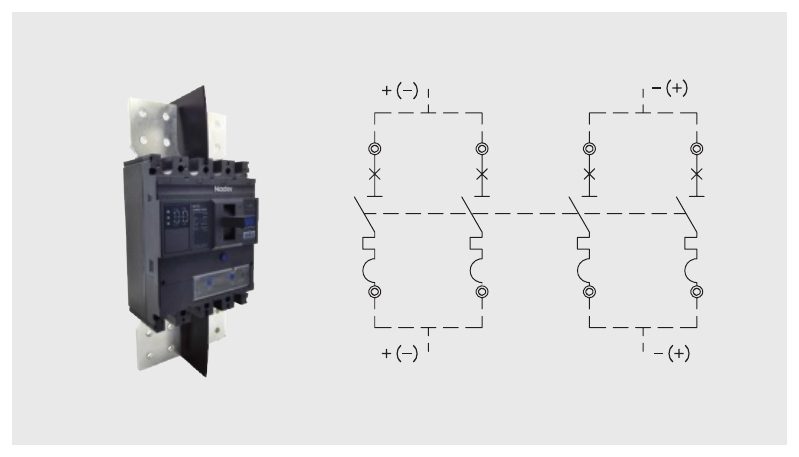

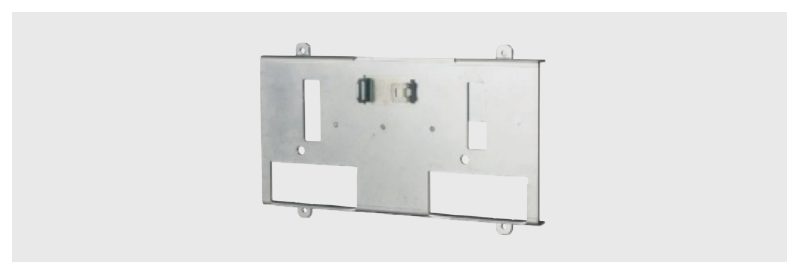

13	Прочие коды	Прочие коды: J: механическая блокировка BL: параллельное соединение 4 полюсов MS2: замок MS2 J0: без перемычек (короткозамыкающих шин) J0DJ: с перемычками (с радиатором)

Таблица 2. Код модификации и место установки аксессуаров

Код

Состав комплектации

Описание

Меcто установки

NDM5Z-160 2P

NDM5Z-160 3P/4P

NDM5Z-250 2P

NDM5Z-250 3P/4P

NDM5Z-400 3P/4P

NDM5Z-630 2P/3P/4P

NDM5Z-1600 2P/3P/4P

Без внутренних аксессуаров

В каталоге обозначается «—», в прайсе и коде заказа — 00.

Сигнальный (аварийный) контакт

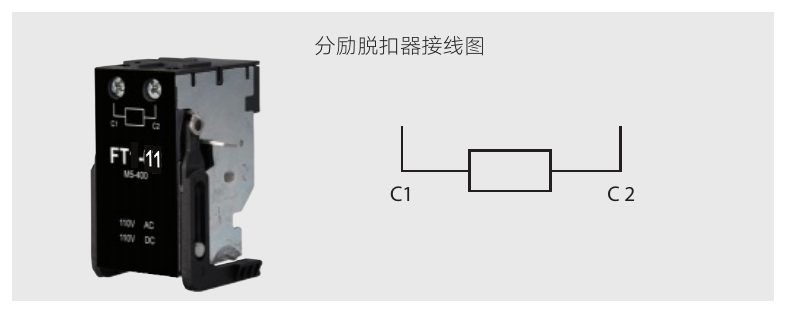

Независимый расцепитель

Независимый расцепитель

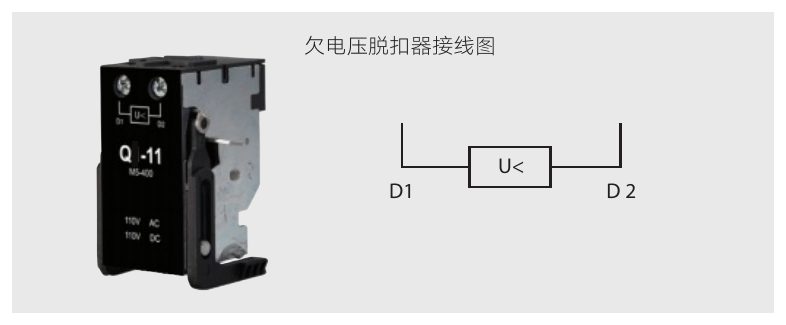

Расцепитель минимального напряжения

Расцепитель минимального напряжения

Вспомогательный контакт

2 вспомогательных контакта

3 вспомогательных контакта

3 вспомогательных контакта

Независимый расцепитель, сигнальный (аварийный) контакт

Независимый расцепитель, сигнальный (аварийный) контакт

Расцепитель минимального напряжения, сигнальный (аварийный) контакт

Расцепитель минимального напряжения, сигнальный (аварийный) контакт

Вспомогательный контакт, сигнальный (аварийный) контакт

2 вспомогательных контакта, сигнальный (аварийный) контакт

3 вспомогательных контакта, сигнальный (аварийный) контакт

3 вспомогательных контакта, сигнальный (аварийный) контакт

Независимый расцепитель, вспомогательный контакт, сигнальный (аварийный) контакт

Независимый расцепитель, вспомогательный контакт, сигнальный (аварийный) контакт

Независимый расцепитель, 2 вспомогательных контакта, сигнальный (аварийный) контакт

Независимый расцепитель, 2 вспомогательных контакта, сигнальный (аварийный) контакт

Независимый расцепитель, 3 вспомогательных контакта, сигнальный (аварийный) контакт

Независимый расцепитель, 3 вспомогательных контакта, сигнальный (аварийный) контакт

Расцепитель минимального напряжения, вспомогательный контакт, сигнальный (аварийный) контакт

Расцепитель минимального напряжения, вспомогательный контакт, сигнальный (аварийный) контакт

Расцепитель минимального напряжения, 2 вспомогательных контакта, сигнальный (аварийный) контакт

Расцепитель минимального напряжения, 2 вспомогательных контакта, сигнальный (аварийный) контакт

Расцепитель минимального напряжения, 3 вспомогательных контакта, сигнальный (аварийный) контакт

Расцепитель минимального напряжения, 3 вспомогательных контакта, сигнальный (аварийный) контакт

Расцепитель минимального напряжения, 3 вспомогательных контакта, сигнальный (аварийный) контакт

Независимый расцепитель, вспомогательный контакт

Независимый расцепитель, вспомогательный контакт

Независимый расцепитель, 2 вспомогательных контакта

Независимый расцепитель, 2 вспомогательных контакта

Независимый расцепитель, 3 вспомогательных контакта

Независимый расцепитель, 3 вспомогательных контакта

Расцепитель минимального напряжения, вспомогательный контакт

Расцепитель минимального напряжения, вспомогательный контакт

Расцепитель минимального напряжения, 2 вспомогательных контакта

Расцепитель минимального напряжения, 2 вспомогательных контакта

Расцепитель минимального напряжения, 3 вспомогательных контакта

Расцепитель минимального напряжения, 3 вспомогательных контакта

Расцепитель минимального напряжения, 3 вспомогательных контакта

Независимый расцепитель, расцепитель минимального напряжения

Независимый расцепитель, расцепитель минимального напряжения

Расцепитель минимального напряжения, независимый расцепитель, сигнальный (аварийный) контакт

Расцепитель минимального напряжения, независимый расцепитель, сигнальный (аварийный) контакт

Независимый расцепитель, расцепитель минимального напряжения, вспомогательный контакт

Независимый расцепитель, расцепитель минимального напряжения, вспомогательный контакт

Независимый расцепитель, расцепитель минимального напряжения, 2 вспомогательных контакта

Независимый расцепитель, расцепитель минимального напряжения, 2 вспомогательных контакта

Независимый расцепитель, расцепитель минимального напряжения, 3 вспомогательных контакта

Независимый расцепитель, расцепитель минимального напряжения, 3 вспомогательных контакта

2 сигнальных (аварийных) контакта

2 сигнальных (аварийных) контакта, вспомогательный контакт

2 сигнальных (аварийных) контакта, 2 вспомогательных контакта

2 сигнальных (аварийных) контакта, 3 вспомогательных контакта

Независимый расцепитель, расцепитель минимального напряжения, 2 сигнальных (аварийных) контакта

Независимый расцепитель, расцепитель минимального напряжения, 2 сигнальных (аварийных) контакта

Независимый расцепитель, расцепитель минимального напряжения, вспомогательный контакт, 2 сигнальных (аварийных) контакта

Независимый расцепитель, расцепитель минимального напряжения, 2 вспомогательных контакта, 2 сигнальных (аварийных) контакта

Независимый расцепитель, расцепитель минимального напряжения, 3 вспомогательных контакта, 2 сигнальных (аварийных) контакта

Сигнальный (аварийный) контакт, независимый расцепитель, расцепитель минимального напряжения, вспомогательный контакт

Сигнальный (аварийный) контакт, независимый расцепитель, расцепитель минимального напряжения, 2 вспомогательных контакта

Сигнальный (аварийный) контакт, независимый расцепитель, расцепитель минимального напряжения, 3 вспомогательных контакта

K01

2 независимых расцепителя

A01

2 расцепителя минимального напряжения

4 вспомогательных контакта

4 вспомогательных контакта, сигнальный (аварийный) контакт

Независимый расцепитель, 4 вспомогательных контакта, сигнальный (аварийный) контакт

Расцепитель минимального напряжения, 4 вспомогательных контакта, сигнальный (аварийный) контакт

Независимый расцепитель, 4 вспомогательных контакта

Расцепитель минимального напряжения, 4 вспомогательных контакта

Расцепитель минимального напряжения, независимый расцепитель, 4 вспомогательных контакта

Независимый расцепитель, 2 сигнальных (аварийных) контакта

Расцепитель минимального напряжения, 2 сигнальных (аварийных) контакта

4 вспомогательных контакта, 2 сигнальных (аварийных) контакта

Независимый расцепитель, вспомогательный контакт, 2 сигнальных (аварийных) контакта

Независимый расцепитель, 2 вспомогательных контакта, 2 сигнальных (аварийных) контакта

Независимый расцепитель, 3 вспомогательных контакта, 2 сигнальных (аварийных) контакта

Независимый расцепитель, 4 вспомогательных контакта, 2 сигнальных (аварийных) контакта

Расцепитель минимального напряжения, вспомогательный контакт, 2 сигнальных (аварийных) контакта

Расцепитель минимального напряжения, 2 вспомогательных контакта, 2 сигнальных (аварийных) контакта

Расцепитель минимального напряжения, 3 вспомогательных контакта, 2 сигнальных (аварийных) контакта

Расцепитель минимального напряжения, 4 вспомогательных контакта, 2 сигнальных (аварийных) контакта

Расцепитель минимального напряжения, независимый расцепитель, 4 вспомогательных контакта, сигнальный (аварийный) контакт

Расцепитель минимального напряжения, независимый расцепитель, 4 вспомогательных контакта, 2 сигнальных (аварийных) контакта

A02

2 расцепителя минимального напряжения, вспомогательный контакт

A07

2 расцепителя минимального напряжения, 2 вспомогательных контакта

A08

2 расцепителя минимального напряжения, 3 вспомогательных контакта

A09

2 расцепителя минимального напряжения, 4 вспомогательных контакта

A10

2 расцепителя минимального напряжения, вспомогательный контакт, сигнальный (аварийный) контакт

A12

2 расцепителя минимального напряжения, 2 вспомогательных контакта, сигнальный (аварийный) контакт

A14

2 расцепителя минимального напряжения, 3 вспомогательных контакта, сигнальный (аварийный) контакт

A16

2 расцепителя минимального напряжения, 4 вспомогательных контакта, сигнальный (аварийный) контакт

A11

2 расцепителя минимального напряжения, вспомогательный контакт, 2 сигнальных (аварийных) контакта

A13

2 расцепителя минимального напряжения, 2 вспомогательных контакта, 2 сигнальных (аварийных) контакта

A15

2 расцепителя минимального напряжения, 3 вспомогательных контакта, 2 сигнальных (аварийных) контакта

A17

2 расцепителя минимального напряжения, 4 вспомогательных контакта, 2 сигнальных (аварийных) контакта

A05

2 расцепителя минимального напряжения, сигнальный (аварийный) контакт

A06

2 расцепителя минимального напряжения, 2 сигнальных (аварийных) контакта

K04

2 независимых расцепителя, вспомогательный контакт

K06

2 независимых расцепителя, 2 вспомогательных контакта

K07

2 независимых расцепителя, 3 вспомогательных контакта

K08

2 независимых расцепителя, 4 вспомогательных контакта

K12

2 независимых расцепителя, вспомогательный контакт, сигнальный (аварийный) контакт

K09

2 независимых расцепителя, 2 вспомогательных контакта, сигнальный (аварийный) контакт

K10

2 независимых расцепителя, 3 вспомогательных контакта, сигнальный (аварийный) контакт

K11

2 независимых расцепителя, 4 вспомогательных контакта, сигнальный (аварийный) контакт

K13

2 независимых расцепителя, вспомогательный контакт, 2 сигнальных (аварийных) контакта

K14

2 независимых расцепителя, 2 вспомогательных контакта, 2 сигнальных (аварийных) контакта

K15

2 независимых расцепителя, 3 вспомогательных контакта, 2 сигнальных (аварийных) контакта

K16

2 независимых расцепителя, 4 вспомогательных контакта, 2 сигнальных (аварийных) контакта

K02

2 независимых расцепителя, сигнальный (аварийный) контакт

K05

2 независимых расцепителя, 2 сигнальных (аварийных) контакта

Таблица 1. Типоразмеры и номинальные токи NDM5Z

Типоразмер	Номинальный ток In, А	Полюса	Отключающая способность
160	16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160	2, 3, 4	L, M, H
250	160, 200, 250	2, 3, 4	L, M, H
400	250, 320, 400	3, 4	L, M, H
630	400, 500, 550 (3P/4P), 630 (2P)	2, 3, 4	L, M, H
1600	800, 1000, 1250, 1500	2, 3, 4	M

Примечание 1: NDM5Z-1600 в стандартной комплектации поставляется с перемычками (короткозамыкающими шинами), в обозначении это не указывается; исполнение без перемычек обозначается J0.
Примечание 2: NDM5Z-1600 — винты присоединения по умолчанию: 800/1000 А — 35 мм, 1250/1600 А — 40 мм.
Примечание 3: для типоразмеров 125…800 перемычки в комплект не входят; если нужны перемычки с радиатором — указывается J0DJ (в обозначении отражается); J0 — без перемычек (в обозначении не отражается).
Пример обозначения: NDM5Z-250M125/3 TMDC R1 M22 10 Z. В прайсе: NDM5Z-160L16/2 TMDC 00.

Места установки внутренних аксессуаров (вид спереди, рукоятка в центре): для NDM5Z-160/250 сигнальный контакт — слева вверху, независимый расцепитель или расцепитель минимального напряжения — слева внизу, вспомогательные контакты — справа (до двух вверху, третий — внизу). Для NDM5Z-400/630 сигнальные контакты — слева вверху, вспомогательные — справа вверху (до трёх), расцепитель минимального напряжения — слева внизу, независимый расцепитель — справа внизу. Для типоразмера 1600 сигнальные контакты — слева, вспомогательные — справа (до четырёх, в каталоге — средний ряд), расцепители — справа внизу. Значки в таблице: □ — сигнальный (аварийный) контакт, ◧ — вспомогательный контакт, ● — независимый расцепитель, ○ — расцепитель минимального напряжения.

Источник: каталог Lazzen NDM5 (2026), таблица кодов аксессуаров; наличие исполнений — по прайсу Lazzen 01.2026. Внутренние аксессуары в прайсе не делятся на левое/правое исполнение — сторона определяется местом установки в выключателе.

Аксессуары и дополнительные элементы:

Внутренние аксессуары (вспомогательные и сигнальные контакты, независимый расцепитель, расцепитель минимального напряжения) устанавливаются в карманы под крышкой выключателя. Комбинация аксессуаров и место их установки задаются двузначным (для типоразмера 1600 — также буквенно-цифровым) кодом модификации в обозначении выключателя — см. вкладку «Код заказа», таблицу 2. Поставляемые отдельно аксессуары в прайсе не делятся на «левые» и «правые»: сторона установки определяется кодом модификации и типоразмером. Для NDM5Z-400/630 независимый расцепитель и расцепитель минимального напряжения допускают установку и слева, и справа (если выбран только один из них — по умолчанию слева).

Отдельно поставляемые аксессуары (расцепители на разные напряжения, контакты, моторные приводы, поворотные рукоятки, комплекты втычного/выдвижного исполнения, задние выводы, адаптеры DIN-рейки, межполюсные перегородки, блокировки) — в разделе Аксессуары NDM5.

Аксессуары

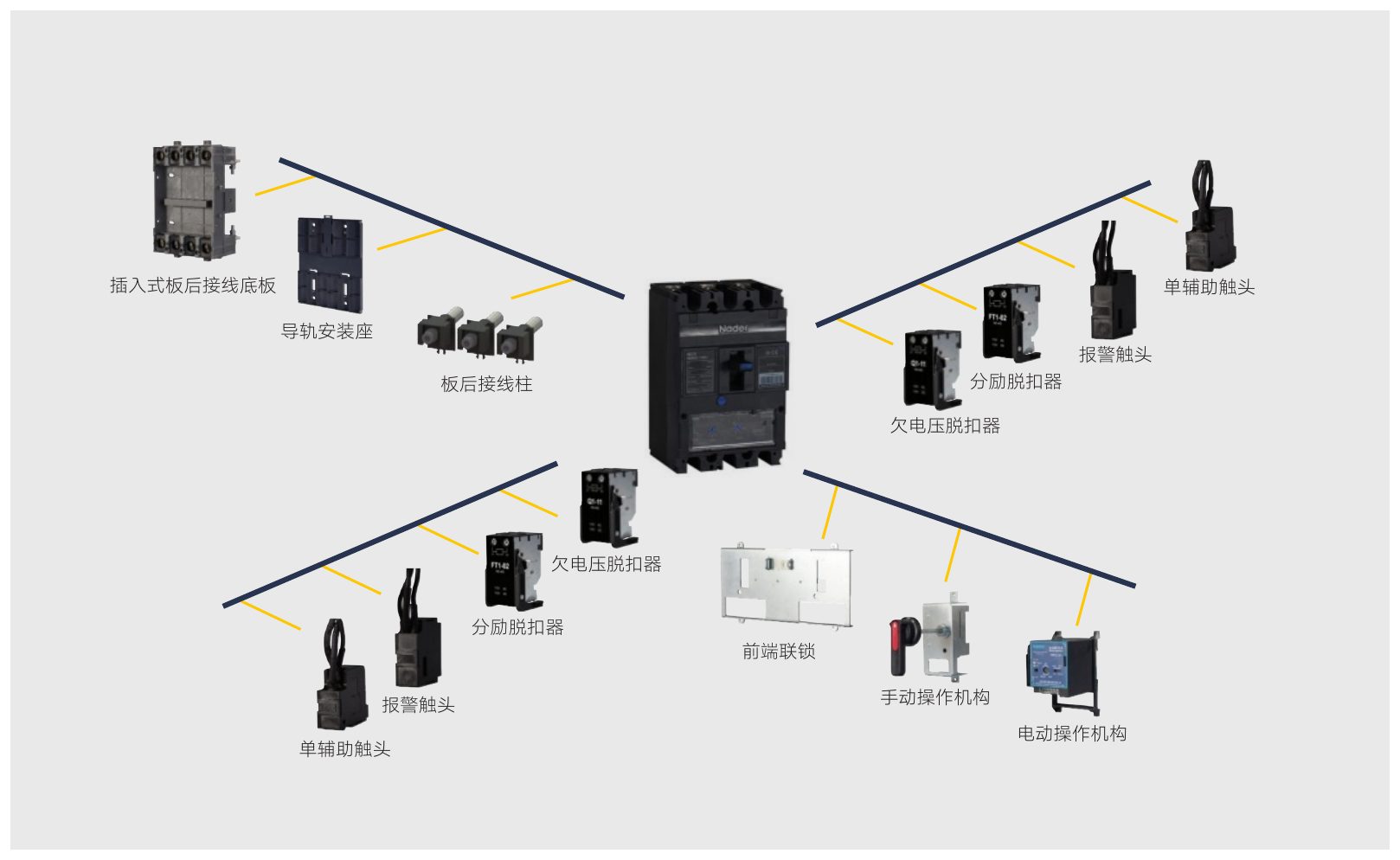

Перечень аксессуаров

Описание функций аксессуаров

Вспомогательный контакт

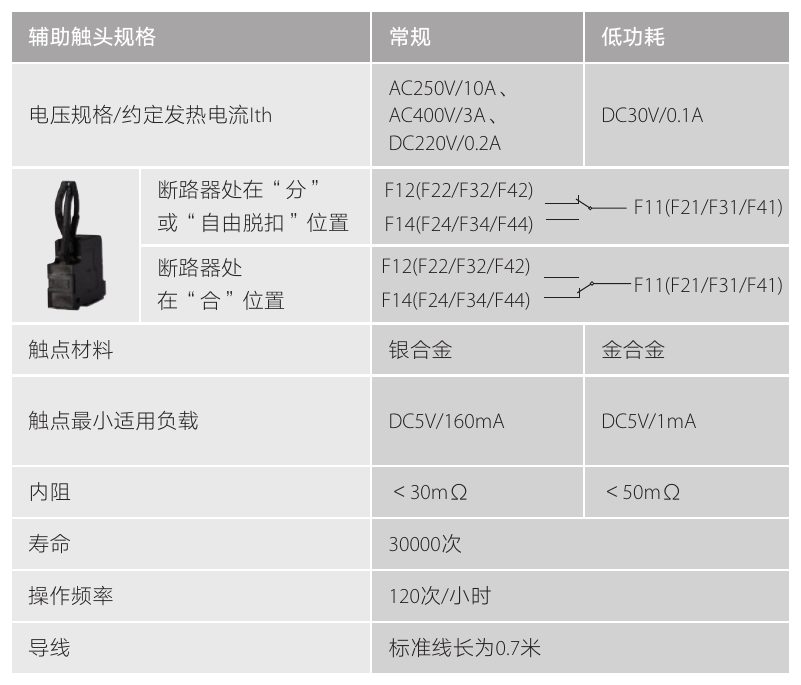

Вспомогательный контакт и его параметры.
Вспомогательный контакт служит главным образом для выдачи сигнала о том, находится ли выключатель во включённом или отключённом состоянии.
Принцип работы: при штатном включении/отключении выключателя нормально разомкнутые и нормально замкнутые контакты вспомогательного контакта переключаются — нормально разомкнутый замыкается, нормально замкнутый размыкается, — тем самым указывая включённое или отключённое состояние выключателя.

Характеристика вспомогательного контакта	Стандартный	Пониженного энергопотребления
Напряжение / условный тепловой ток Ith	AC250V/10A, AC400V/3A, DC220V/0,2A	DC30V/0,1A
Выключатель в положении «отключено» или «свободное расцепление»	F12 (F22/F32/F42) — F11 (F21/F31/F41) замкнуты; F14 (F24/F34/F44) разомкнут	то же
Выключатель в положении «включено»	F14 (F24/F34/F44) — F11 (F21/F31/F41) замкнуты; F12 (F22/F32/F42) разомкнут	то же
Материал контактов	серебряный сплав	золотой сплав
Минимальная применимая нагрузка контактов	DC5V/160mA	DC5V/1mA
Внутреннее сопротивление	< 30 мОм	< 50 мОм
Ресурс	30000 циклов	30000 циклов
Частота оперирования	120 циклов/ч	120 циклов/ч
Провода	стандартная длина 0,7 м	стандартная длина 0,7 м

Примечание 1: особые требования к длине проводов аксессуаров сообщаются менеджеру по продажам. Примечание 2: потребность во вспомогательных контактах пониженного энергопотребления сообщается менеджеру по продажам.

Сигнальный (аварийный) контакт

Сигнальный контакт и его параметры.
Сигнальный контакт служит главным образом для выдачи сигнала о том, находится ли выключатель в аварийном или нормальном состоянии.
Принцип работы: при штатном включении/отключении выключателя сигнальный контакт не переключается; только после свободного расцепления (или аварийного отключения) нормально разомкнутый и нормально замкнутый контакты сигнального контакта переключаются — нормально разомкнутый замыкается, нормально замкнутый размыкается, — указывая аварийное или нормальное состояние выключателя. После повторного взвода (возврата) выключателя сигнальный контакт возвращается в исходное положение.

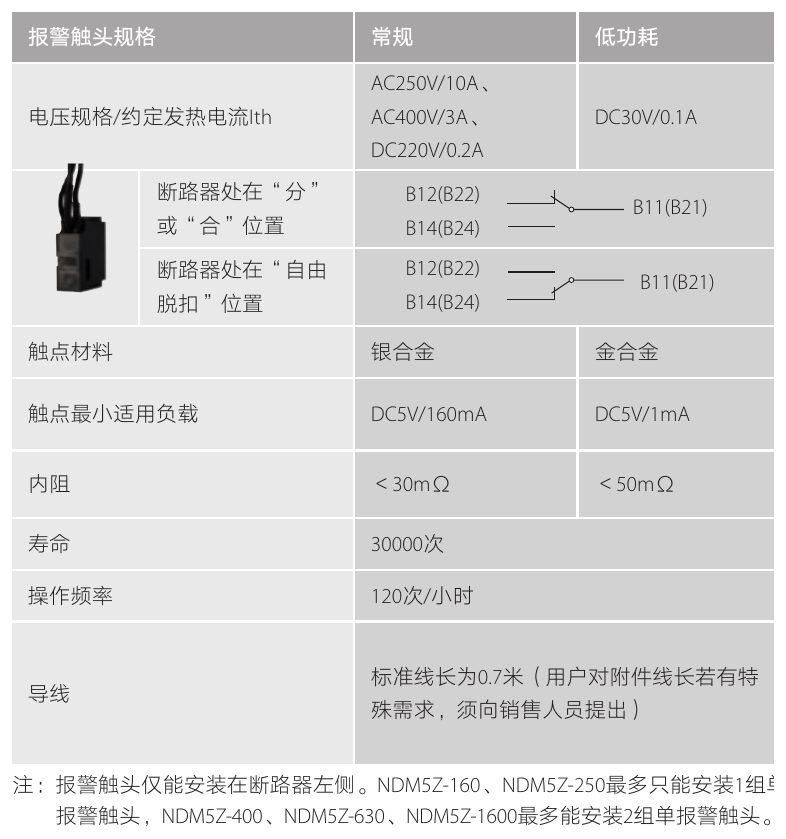

Сигнальный контакт: внешний вид, положения контактов и параметры.

Характеристика сигнального контакта	Стандартный	Пониженного энергопотребления
Напряжение / условный тепловой ток Ith	AC250V/10A, AC400V/3A, DC220V/0,2A	DC30V/0,1A
Выключатель в положении «отключено» или «включено»	B12 (B22) — B11 (B21) замкнуты; B14 (B24) разомкнут	то же
Выключатель в положении «свободное расцепление»	B14 (B24) — B11 (B21) замкнуты; B12 (B22) разомкнут	то же
Материал контактов	серебряный сплав	золотой сплав
Минимальная применимая нагрузка	DC5V/160mA	DC5V/1mA
Внутреннее сопротивление	< 30 мОм	< 50 мОм
Ресурс	30000 циклов	30000 циклов
Частота оперирования	120 циклов/ч	120 циклов/ч
Провода	стандартная длина 0,7 м (особые требования к длине — через менеджера по продажам)	то же

Примечание: сигнальный контакт устанавливается только с левой стороны выключателя. NDM5Z-160, NDM5Z-250 — не более 1 группы сигнальных контактов; NDM5Z-400, NDM5Z-630, NDM5Z-1600 — не более 2 групп одиночных сигнальных контактов.

Расцепитель минимального напряжения

Расцепитель минимального напряжения служит главным образом для защиты нагрузки в линии выключателя от пониженного напряжения.
Принцип работы: при снижении напряжения питания до 35 %…70 % номинального рабочего напряжения расцепителя он надёжно отключает выключатель; при напряжении ниже 35 % номинального рабочего напряжения расцепитель препятствует включению выключателя; при напряжении выше 85 % номинального рабочего напряжения расцепитель обеспечивает надёжное включение выключателя.
Питание подключается в соответствии с маркировкой клемм на модуле расцепителя (для постоянного тока полярность не важна).

Примечание: на расцепитель минимального напряжения сначала должно быть подано напряжение, и только затем выключатель можно взвести и включить, иначе выключатель будет повреждён.

Электрические характеристики расцепителя минимального напряжения:

Расцепитель	Применимые выключатели	Q11 (AC110/DC110), мощность, Вт	Q22 (AC230/DC250), Вт	Q40 (AC400), Вт	Момент затяжки клеммных винтов
Q1-□/M5-160	NDM5Z-160, NDM5Z-250	0,5	1,0	1,5	1,2 Н·м
Q1-□/M5-400	NDM5Z-400, NDM5Z-630	0,5	1,5	2,2	1,2 Н·м
Q1-□/M5-1600	NDM5Z-1600	7 (удержание) / 230 (срабатывание)	8 (удержание) / 500 (срабатывание)	10 (удержание) / 270 (срабатывание)	1,2 Н·м

Примечания: 1. NDM5Z-160 и NDM5Z-250 — установка только слева; NDM5Z-400 и NDM5Z-630 — установка как слева, так и справа; NDM5Z-1600 — только справа. □ — код напряжения; стандартная длина проводов 0,7 м (пользователь может подключить и свои провода). 2. Для расцепителя минимального напряжения NDM5Z-1600 код Q1-22 соответствует напряжению AC230V/DC230V.

Независимый расцепитель

Независимый расцепитель служит главным образом для дистанционного отключения выключателя.
Независимый расцепитель надёжно отключает выключатель при подаваемом напряжении от 70 % до 110 % номинального напряжения цепи управления.

Принцип работы: срабатывание однократным импульсом. Для повторного срабатывания с независимого расцепителя необходимо снять питание (возврат), после чего при повторной подаче питания он сработает снова.

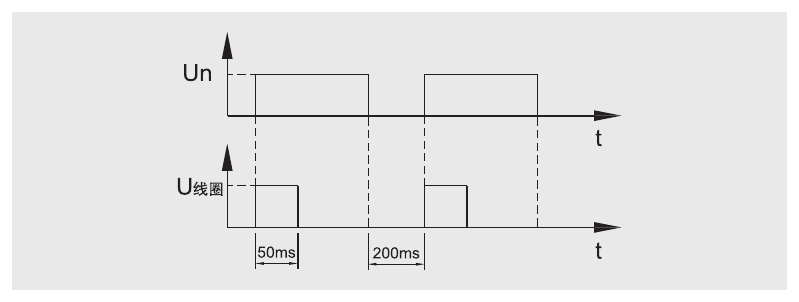

Диаграмма импульса: Un — напряжение питания; U线圈 — напряжение на катушке. Импульс на катушке 50 мс; пауза между снятием и повторной подачей питания 200 мс.

Если требуется длительная подача питания и выключатель при этом не должен включаться, достаточно последовательно включить вспомогательный контакт, как показано на рисунке.

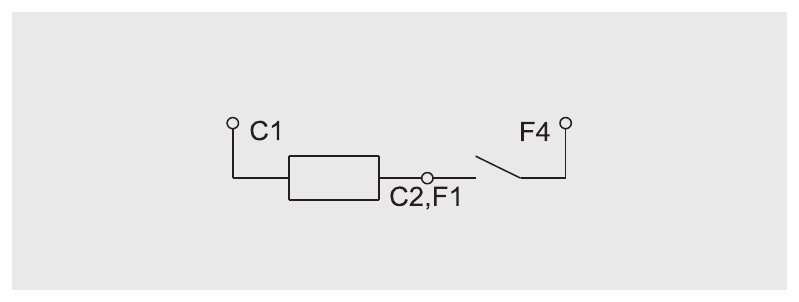

Схема: катушка независимого расцепителя (C1 — C2) последовательно со вспомогательным контактом (F1 — F4).

Расцепитель	Применимые выключатели	FT02 (AC24/DC24), мощность, Вт	FT04 (AC48/DC48), Вт	FT11 (AC110/DC110), Вт	FT22 (AC230/DC250), Вт	Момент затяжки клеммных винтов
FT1-□/M5-160	NDM5Z-160, NDM5Z-250	20	13	8	19	1,2 Н·м
FT1-□/M5-400	NDM5Z-400, NDM5Z-630	20	9,5	8	20	1,2 Н·м
FT1-□/M5-1600	NDM5Z-1600	3,5 (удержание) / 240 (срабатывание)	/	3,5 (удержание) / 230 (срабатывание)	3,5 (удержание) / 300 (срабатывание)	1,2 Н·м

Примечания: 1. NDM5Z-160 и NDM5Z-250 — установка только слева; NDM5Z-400 и NDM5Z-630 — слева и справа; NDM5Z-1600 — только справа. □ — код напряжения; стандартная длина проводов 0,7 м (пользователь может подключить свои). 2. Для независимого расцепителя NDM5Z-1600 код FT1-22 соответствует напряжению AC230V/DC230V.

Внешние аксессуары NDM5Z: функции и размеры

Механическая блокировка

Механизм механической блокировки JS1-11Y служит главным образом для взаимной блокировки выключателей двух источников питания, гарантируя, что включён только один из двух вводов. Механизм устанавливается на лицевую панель выключателей; с его помощью два выключателя одинакового типоразмера обеспечивают ручное переключение источников: при включённом одном вводе другой включить невозможно. При обслуживании линии или оборудования механизм запирается навесным замком — тогда оба ввода не могут быть включены.

Модель механической блокировки	JS1-11Y/M5-160	JS1-11Y/M5-250	Примечание
Применимый выключатель	NDM5Z-160	NDM5Z-250	только для 3P и 4P

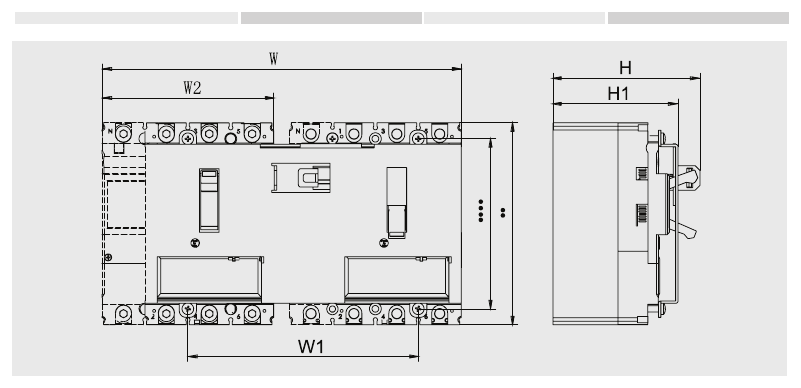

Габаритные размеры двух выключателей с механической блокировкой (W, W1, W2 — ширина; H, H1 — глубина).

Разметка отверстий в монтажной панели при установке механической блокировки с выключателями показана на рисунке:

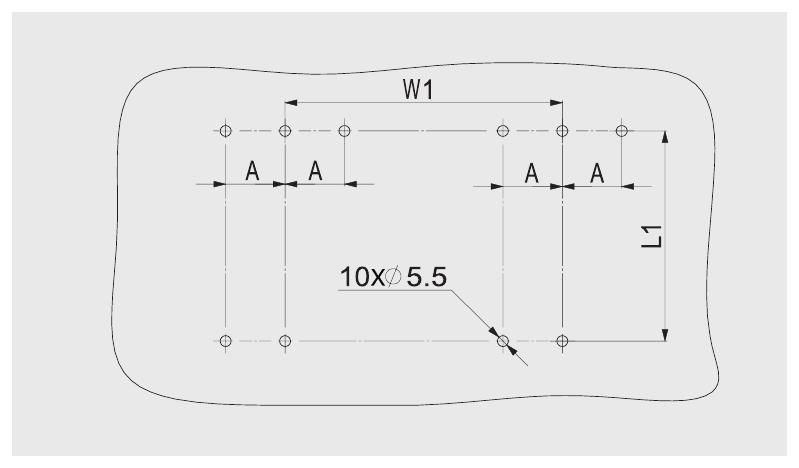

Разметка монтажной панели: 10 отверстий Ø5,5; размеры W1, L1, A.

Габаритные размеры механической блокировки JS1 после установки с выключателями (момент затяжки винтов 2 Н·м), мм:

Блокировка	Применимый выключатель	W	W1	W2	L	L1	H	H1	A
JS1-11Y/M5-160	NDM5Z-160/3P	230	140	90	135	107	114	96	30
JS1-11Y/M5-160	NDM5Z-160/4P	260	140	120	135	107	114	96	30
JS1-11Y/M5-250	NDM5Z-250/3P	258	188	105	165	139	120	102	35
JS1-11Y/M5-250	NDM5Z-250/4P	293	188	140	165	139	120	102	35

Примечание: неуказанные допуски — по классу GB/T 1804-c.

Моторный привод

Моторный привод DC1 служит главным образом для дистанционного включения и отключения (взвода) выключателя. Модуль моторного привода имеет очень высокий механический ресурс и прост в управлении. Возможно как электрическое, так и ручное управление.

Моторный привод	Применимый выключатель	Напряжение	Ток срабатывания	Мощность двигателя	Ресурс	Сечение подключаемых проводов	Длительность управляющего сигнала	Число полюсов
DC1-02/M5-160	NDM5Z-160	DC24V	ок. 3 А	80 Вт	14000 циклов	10–22 AWG	> 100 мс	3, 4
DC1-11/M5-160	NDM5Z-160	AC110V/DC110V	ок. 1 А	150 Вт	14000 циклов	10–22 AWG	> 100 мс	3, 4
DC1-22/M5-160	NDM5Z-160	AC230V/DC220V	ок. 0,5 А	150 Вт	14000 циклов	10–22 AWG	> 100 мс	3, 4
DC1-40/M5-160	NDM5Z-160	AC400V	ок. 0,5 А	200 Вт	14000 циклов	10–22 AWG	> 100 мс	3, 4
DC1-02/M5-250	NDM5Z-250	DC24V	ок. 3 А	80 Вт	10000 циклов	10–22 AWG	> 100 мс	3, 4
DC1-11/M5-250	NDM5Z-250	AC110V/DC110V	ок. 1 А	150 Вт	10000 циклов	10–22 AWG	> 100 мс	3, 4
DC1-22/M5-250	NDM5Z-250	AC230V/DC220V	ок. 0,5 А	150 Вт	10000 циклов	10–22 AWG	> 100 мс	3, 4
DC1-40/M5-250	NDM5Z-250	AC400V	ок. 0,5 А	200 Вт	10000 циклов	10–22 AWG	> 100 мс	3, 4
DC1-02/M5-630	NDM5Z-400, NDM5Z-630	DC24V	ок. 6 А	160 Вт	10000 циклов	10–22 AWG	> 100 мс	3, 4
DC1-11/M5-630	NDM5Z-400, NDM5Z-630	AC110V/DC110V	ок. 4 А	300 Вт	10000 циклов	10–22 AWG	> 100 мс	3, 4
DC1-22/M5-630	NDM5Z-400, NDM5Z-630	AC230V/DC220V	ок. 2 А	300 Вт	10000 циклов	10–22 AWG	> 100 мс	3, 4
DC1-40/M5-630	NDM5Z-400, NDM5Z-630	AC400V	ок. 1,5 А	300 Вт	10000 циклов	10–22 AWG	> 100 мс	3, 4
DC1-02/M5-1600	NDM5Z-1600	DC24V	ок. 10 А	240 Вт	6000 циклов	10–22 AWG	> 300 мс	2, 3, 4
DC1-11/M5-1600	NDM5Z-1600	AC110V/DC110V	ок. 3 А	400 Вт	6000 циклов	10–22 AWG	> 300 мс	2, 3, 4
DC1-22/M5-1600	NDM5Z-1600	AC230V/DC220V	ок. 1,5 А	400 Вт	6000 циклов	10–22 AWG	> 300 мс	2, 3, 4
DC1-40/M5-1600	NDM5Z-1600	AC400V	ок. 1 А	400 Вт	6000 циклов	10–22 AWG	> 300 мс	2, 3, 4

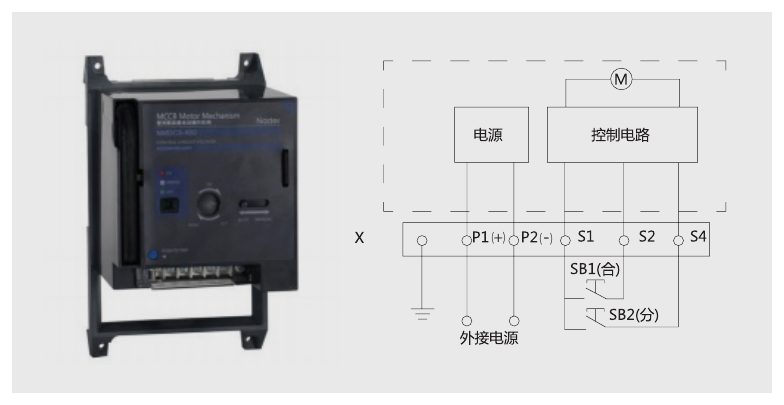

Примечание: при ручном управлении рукоятку поворачивать по часовой стрелке на 180°; поворот против часовой стрелки запрещён. При подключении моторного привода выводы P1, P2 запрещается соединять с S1, S2, S4.

Высота и установочные размеры моторного привода:

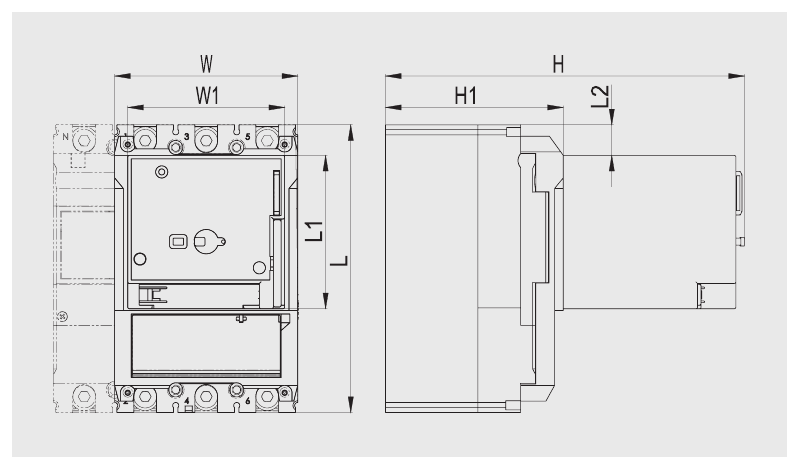

Моторный привод DC1, установленный на выключатель: размеры W, W1, L, L1, L2, H, H1.

Габаритные размеры моторного привода DC1 после установки на выключатель, мм:

Моторный привод	Применимый выключатель	W	W1	L	L1	L2	H	H1	Число полюсов
DC1-□/M5-160	NDM5Z-160	90	79	135	88	8	197	93	3, 4
DC1-□/M5-250	NDM5Z-250	105	90	165	88	17,5	206	103	3, 4
DC1-□/M5-630	NDM5Z-400, NDM5Z-630	140	118	250	140	30	265	124	3, 4
DC1-□/M5-1600	NDM5Z-1600	210	160	268	162	79	305	170	2, 3, 4

Примечание 1: □ — код напряжения. Примечание 2: неуказанные допуски — по классу GB/T 1804-c.

Ручной (поворотный) привод

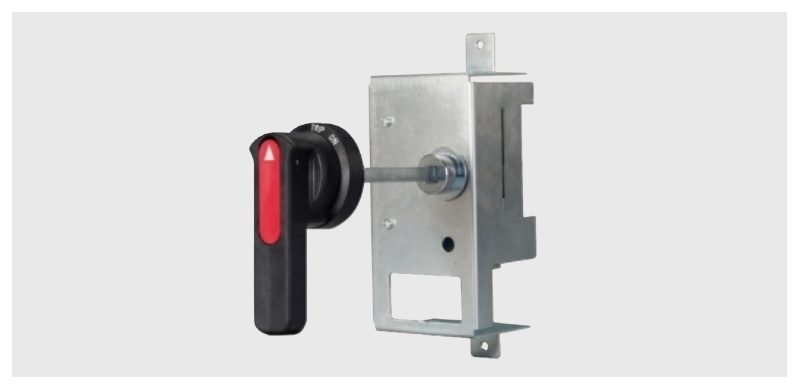

Ручной привод SC1 служит для включения и отключения (взвода) выключателя, установленного в распределительном шкафу, — поворотом рукоятки на лицевой стороне (двери) шкафа.
С приводом могут применяться квадратная рукоятка с центральным расположением типа «F» или круглая рукоятка с центральным расположением типа «Y», а также соответствующий соединительный квадратный вал (ось).
Для приводов разных типоразмеров с соответствующими рукоятками разметка отверстий в двери одинакова.

Модель ручного привода	Применимый выключатель
SC1-Y/M5-160, SC1-F/M5-160	NDM5Z-160
SC1-Y/M5-250, SC1-F/M5-250	NDM5Z-250
SC1-Y/M5-630, SC1-F/M5-630	NDM5Z-400, NDM5Z-630
SC1-Y/M5-1600	NDM5Z-1600

Примечание 1: когда выключатель включён, дверь шкафа открыть нельзя. Если рукоятка или привод неисправны во включённом положении, дверь можно открыть с помощью устройства аварийной разблокировки на рукоятке. Примечание 2: неуказанные допуски — по классу GB/T 1804-c.

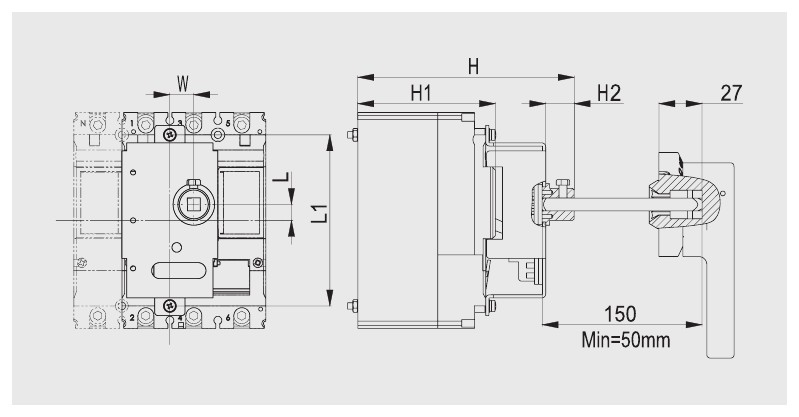

Высота и установочные размеры ручного привода: W, L, L1, H, H1, H2; вылет рукоятки 27; 150 (Min = 50 мм) — регулируемая длина оси.

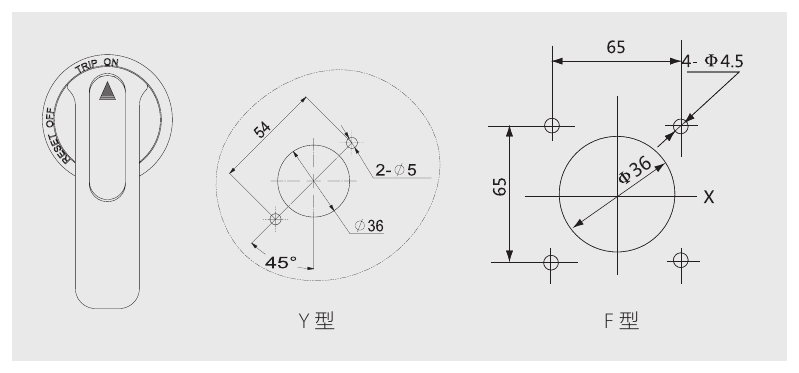

Разметка отверстий для установки рукоятки (Y-тип — круглая рукоятка: 2 отверстия Ø5, Ø36, размер 54, угол 45°; F-тип — квадратная рукоятка: 4 отверстия Ø4,5 на квадрате 65 × 65, центральное Ø36). Надписи на рукоятке: TRIP / ON / OFF (RESET).

Габаритные размеры ручного привода SC1 после установки на выключатель, мм:

Ручной привод	Применимый выключатель	W	L	L1	H	H1	H2	Квадрат вала	Число полюсов
SC1-Y/M5-160	NDM5Z-160	15	10	107	136	86	18	8 × 8	2, 3, 4
SC1-Y/M5-250	NDM5Z-250	17,5	13	139	151	95	18	8 × 8	2, 3, 4
SC1-Y/M5-630	NDM5Z-400, NDM5Z-630	22,5	19	214	203	124	18	10 × 10	2, 3, 4

Примечание: неуказанные допуски — по классу GB/T 1804-c.

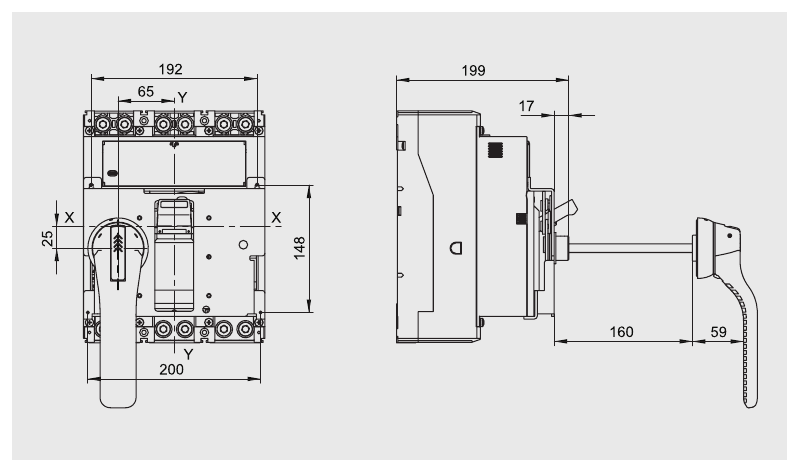

NDM5Z-1600 — высота и установочные размеры ручного привода (стр. 131):

Ручной привод NDM5Z-1600: ширина 192 (65 от оси Y), 200 по основанию; 148 и 25 по высоте от оси X; глубина 199, 17; вылет рукоятки 160 и 59.

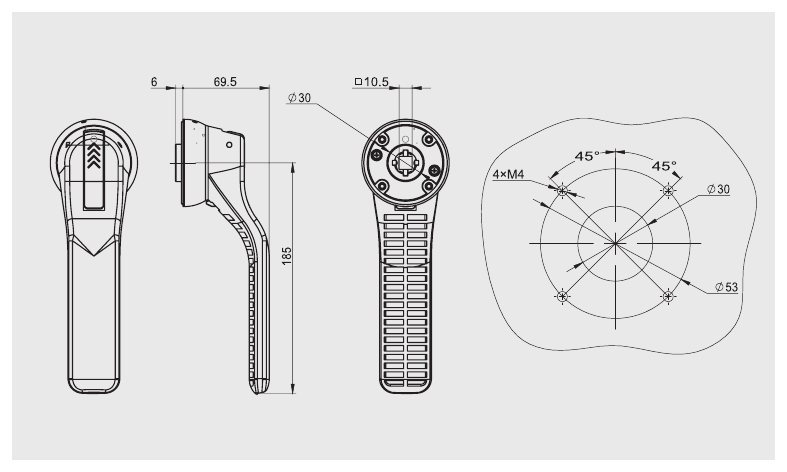

Разметка отверстий для рукоятки NDM5Z-1600: рукоятка 185 (длина), 69,5 и 6 (вылет), квадрат вала □10,5, Ø30; в двери — 4 отверстия M4 на окружности Ø53 (под 45°), центральное Ø30.

Особые применения

Внутреннее параллельное включение полюсов выключателя

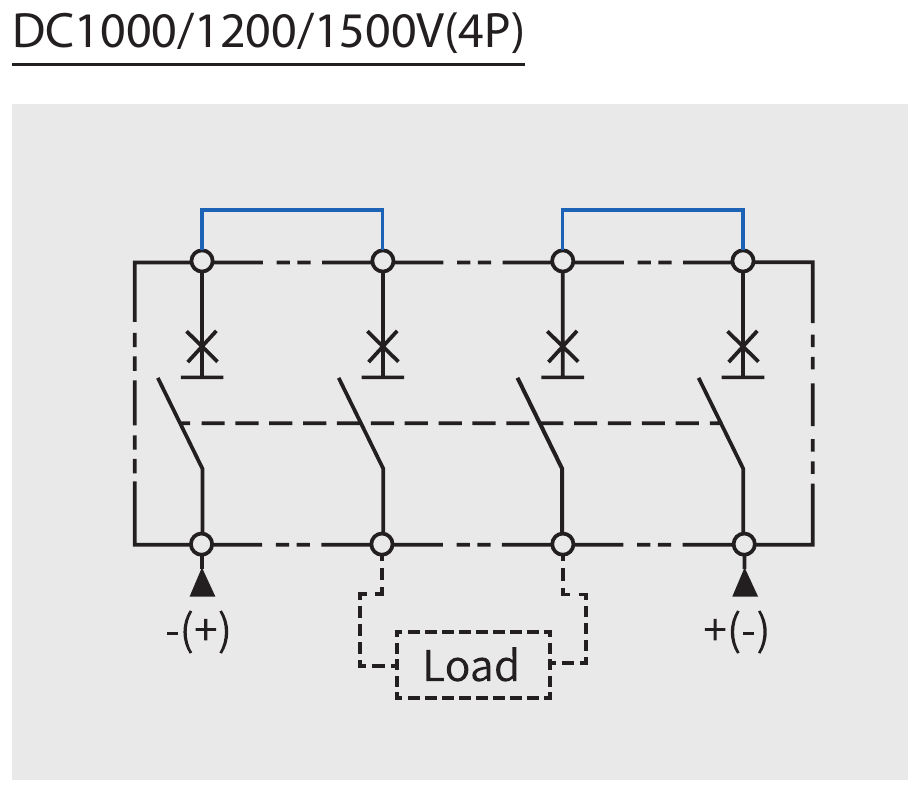

Изделие позволяет увеличить максимальный рабочий ток за счёт параллельного соединения полюсов — для удовлетворения потребностей заказчиков на постоянном токе. Подвод питания может выполняться как сверху, так и снизу.

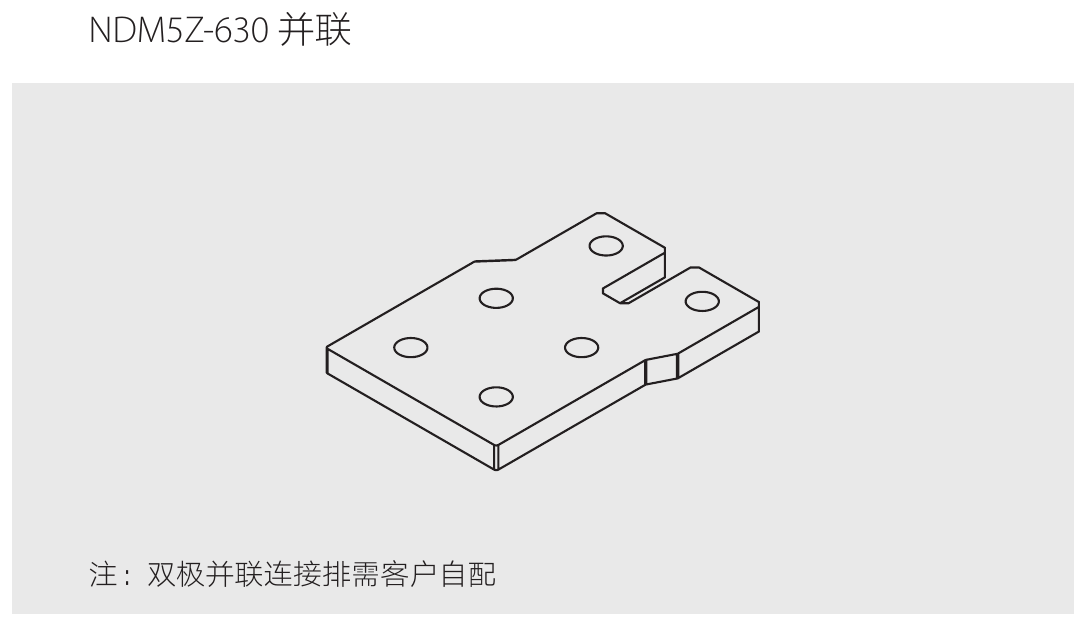

NDM5Z-630 при параллельном включении: In = 1250 A.
