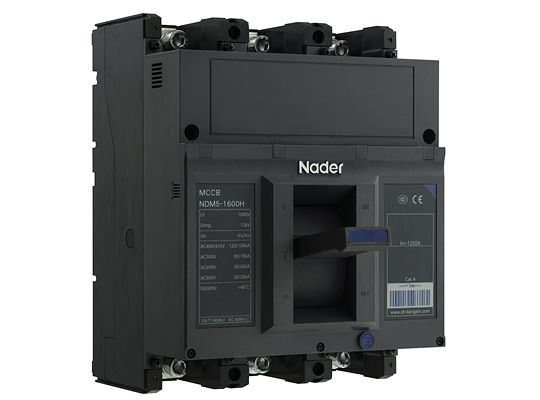

NDM5 — автоматические выключатели в литом корпусе Nader (Lazzen) с термомагнитным (TMD, TMM, TMF) или электромагнитным (MF, MA) расцепителем. Типоразмеры 125, 160, 250, 400, 630 и 1600 на номинальные токи от 1,5 до 1250 А, исполнения 2P, 3P, 4P (тип нейтрали 4A–4D), пять уровней отключающей способности — L, M, H, U, R (Icu до 150 кА при AC 380/400/415 В). Высоковольтные исполнения NDM5-250V, NDM5-400V, NDM5-630V рассчитаны на сети до AC 1000 В (NDM5-250V — до AC 1140 В). Выключатели защищают линии и оборудование от перегрузки и короткого замыкания, применяются для распределения электроэнергии и защиты электродвигателей.

Особенности продукции

Область применения и назначение

Автоматические выключатели в литом корпусе серии NDM5 (далее — выключатели) — новейшая разработка компании. Предназначены для цепей переменного тока 50/60 Гц с номинальным рабочим напряжением до AC1000V и номинальным рабочим током до 1250 A; служат для нечастых коммутаций и нечастых пусков электродвигателей. Выключатель обеспечивает защиту от перегрузки, короткого замыкания и понижения напряжения (при наличии расцепителя минимального напряжения), защищает линии и электрооборудование от повреждения.
По номинальной предельной наибольшей отключающей способности выключатели делятся на пять исполнений: L (стандартное), M (повышенная отключающая способность), H (высокая отключающая способность), U (очень высокая отключающая способность), R (сверхвысокая отключающая способность). Выключатель имеет регулируемый термомагнитный расцепитель; конструкция — поворотные контакты с двойным разрывом (кроме типоразмера 1600). Отличается малыми габаритами, высокой отключающей способностью, малым выбросом дуги и вибростойкостью.

Конструктивные особенности

Конструкция NDM5 (на примере 3P): 1 — шильдик (класс отключающей способности); 2 — указатель положения «включено/отключено»; 3 — шильдик (номинальный ток и стандарты); 4 — кнопка отключения (тест); 5 — окно индикации аварии; 6 — ручка регулировки мгновенного срабатывания; 7 — ручка регулировки срабатывания с выдержкой времени (тепловой защиты); 8 — термомагнитный расцепитель.

Высокие характеристики: поворотная конструкция контактов с двойным разрывом. Коэффициент токоограничения ≤ 0,1 — выраженный токоограничивающий эффект.
Модульность: регулируемый термомагнитный расцепитель имеет индикацию срабатывания по перегрузке и по КЗ (при большой энергии КЗ возможна одновременная индикация перегрузки и КЗ); взаимозаменяем при установке с модульным интеллектуальным (электронным) расцепителем.
Безопасность и надёжность: механизм управления изолирован от главной цепи выключателя, изоляция рукоятки обеспечивает двойную изоляцию при оперировании выключателем пользователем, что дополнительно повышает безопасность; положение разъединения индицируется надёжно.
Экологичность: корпус из перерабатываемого термопластичного материала, энергосбережение.

Соответствие стандартам

GB/T 14048.1-2012 Низковольтная аппаратура распределения и управления. Часть 1: Общие правила
GB/T 14048.2-2008 Низковольтная аппаратура распределения и управления. Часть 2: Автоматические выключатели
GB/T 2423.1 Испытания на воздействие внешних факторов для электротехнических и электронных изделий. Часть 2: Методы испытаний. Испытание A: Холод
GB/T 2423.2 … Испытание B: Сухое тепло
GB/T 2423.17 … Испытание Ka: Соляной туман
GB/T 2423.4 … Испытание Db: Влажное тепло, циклическое (цикл 12 ч + 12 ч)
IEC 60947-1 Low-voltage switchgear and controlgear — Part 1: General rules
IEC 60947-2 Low-voltage switchgear and controlgear — Part 2: Circuit-breakers
IEC 60068-2-1 Environmental testing — Part 2-1: Tests — Test A: Cold
IEC 60068-2-2 Environmental testing — Part 2-2: Tests — Test B: Dry heat
IEC 60068-2-11 Basic environmental testing procedures — Part 2: Tests — Test Ka: Salt mist
IEC 60068-2-30 Environmental testing — Part 2-30: Tests — Test Db: Damp heat, cyclic (12 h + 12 h cycle)

Область применения и назначение

Автоматические выключатели в литом корпусе серии NDM5 (далее — выключатели) — новейшая разработка компании. Предназначены для цепей переменного тока 50/60 Гц с номинальным рабочим напряжением до AC1000V и номинальным рабочим током до 1250 A; служат для нечастых коммутаций и нечастых пусков электродвигателей. Выключатель обеспечивает защиту от перегрузки, короткого замыкания и понижения напряжения (при наличии расцепителя минимального напряжения), защищает линии и электрооборудование от повреждения.
По номинальной предельной наибольшей отключающей способности выключатели делятся на пять исполнений: L (стандартное), M (повышенная отключающая способность), H (высокая отключающая способность), U (очень высокая отключающая способность), R (сверхвысокая отключающая способность). Выключатель имеет регулируемый термомагнитный расцепитель; конструкция — поворотные контакты с двойным разрывом (кроме типоразмера 1600). Отличается малыми габаритами, высокой отключающей способностью, малым выбросом дуги и вибростойкостью.

Источник: каталог Lazzen «NDM5 系列塑料外壳式断路器» (2026), перевод на русский язык — Nader, 2026. Полный перевод каталога и инструкций — во вкладке «Документы».

Особенности:

Типы расцепителя: MF, MA, TMD, TMM, TMF
In=1,5..1250 A
Icu=70..150 кА
Un=230..1000V AC
Установка: стационарный, втычной, выдвижной
Кат. применения: А
Кол-во полюсов: 2 / 3 / 4

Технические параметры — таблица 1: основные технические характеристики

NDM5-125, NDM5-160, NDM5-250

Параметр	NDM5-125	NDM5-160	NDM5-250
Номинальный ток типоразмера Inm (A)	125	160	250
Номинальный ток In (A)	1.5, 2.5, 6, 10, 12.5, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125	16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160	6, 10, 12.5, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250
Номинальное напряжение изоляции Ui (V)	800	800	1000
Номинальное импульсное выдерживаемое напряжение Uimp (V)	8000	8000	8000
Испытательное напряжение промышленной частоты U (1 мин) (V)	3000	3000	3500
Категория применения	A	A	A
Число полюсов	2; 3; 4	2; 3; 4	2; 3; 4
Классы отключающей способности	2P: L, M, H; 3P: L, M, H; 4P: L, M, H	2P: L, M, H; 3P: L, M, H; 4P: L, M, H	2P: L, M, H; 3P: L, M, H, U, R; 4P: L, M, H

Icu (кА), 50/60 Гц (Ics — те же значения):

Напряжение	125 2P L/M/H	125 3P L/M/H	125 4P L/M/H	160 2P L/M/H	160 3P L/M/H	160 4P L/M/H	250 2P L/M/H	250 3P L/M/H/U/R	250 4P L/M/H
AC 230/240V	100/120/150	100/120/150	100/120/150	100/120/150	100/120/150	100/120/150	70/100/150	70/100/150/—/—	70/100/150
AC 380/400/415V	—	70/100/150	70/100/150	—	70/100/150	70/100/150	—	70/100/150/—/—	70/100/150
AC 500V	—	—	—	—	—	—	—	—	—
AC 660/690V	—	—	—	—	—	—	—	10/15/25/55/80	10/15/25
AC 800V	—	—	—	—	—	—	—	—	—
AC 1000V	—	—	—	—	—	—	—	—	—

Ics (кА), 50/60 Гц: значения идентичны Icu в таблице выше (для каждого напряжения и исполнения).

Коммутационная износостойкость (циклов):

Параметр	NDM5-125	NDM5-160	NDM5-250
Электрическая, AC 230/240V	10000	10000	10000
Электрическая, AC 380/400/415V	10000	10000	10000
Электрическая, AC 500V	—	—	—
Электрическая, AC 660/690V	—	—	4000
Электрическая, AC 800V / AC 1000V	—	—	—
Механическая, без обслуживания	20000	20000	2P и 3P L/M/H: 25000; 3P U/R: 15000; 4P: 25000
Механическая, с обслуживанием	40000	40000	2P и 3P L/M/H: 50000; 3P U/R: 30000; 4P: 50000

Габаритные размеры (мм):

Размер	125 2P	125 3P	125 4P	160 2P	160 3P	160 4P	250 2P	250 3P L/M/H	250 3P U/R	250 4P
L	135	135	135	135	135	135	165	165	200	165
W	61	90	120	61	90	120	70	105	105	140
H	80	80	80	80	80	80	86	86	106.5	86

Параметр	NDM5-125	NDM5-160	NDM5-250
Зона выброса дуги (мм), без кожуха клемм	≤50	≤50	≤50
Зона выброса дуги (мм), с кожухом клемм	0	0	0

Примечание 1: у NDM5-250 токи In (6, 10, 12.5, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125) — только 3P. Габаритные размеры указаны без кожухов клемм.

NDM5-250V, NDM5-400, NDM5-400V, NDM5-630, NDM5-630V

Параметр	NDM5-250V	NDM5-400	NDM5-400V	NDM5-630	NDM5-630V
Inm (A)	250	400	400	630	630
In (A)	63, 80, 100, 125, 160, 200, 250	250, 320, 400	250, 320, 400	400, 500, 630	400, 500, 630
Ui (V)	1140	1000	1000	1000	1000
Uimp (V)	8000	8000	8000	8000	8000
Испытательное напряжение промышленной частоты U (1 мин) (V)	3500	4000	4000	4000	4000
Категория применения	A	A	A	A	A
Число полюсов	3	3; 4	3	3; 4	3
Классы отключающей способности	M	3P: L, M, H, U, R; 4P: L, M, H	M	3P: L, M, H, U, R; 4P: L, M, H	M

Icu (кА), 50/60 Гц:

Напряжение	250V M	400 3P L/M/H/U/R	400 4P L/M/H	400V M	630 3P L/M/H/U/R	630 4P L/M/H	630V M
AC 230/240V	—	—	—	—	—	—	—
AC 380/400/415V	—	70/100/150/—/—	70/100/150	—	70/100/150/—/—	70/100/150	—
AC 500V	—	50/70/85/—/—	50/70/85	—	50/70/85/—/—	50/70/85	—
AC 660/690V	—	20/30/40/55/80	20/30/40	—	20/30/40/55/80	20/30/40	—
AC 800V	50	—	—	50	—	—	50
AC 1000V	30	—	—	35	—	—	35
AC 1140V	12	—	—	—	—	—	—

Ics (кА), 50/60 Гц:

Напряжение	250V M	400 3P L/M/H/U/R	400 4P L/M/H	400V M	630 3P L/M/H/U/R	630 4P L/M/H	630V M
AC 230/240V	—	—	—	—	—	—	—
AC 380/400/415V	—	70/100/150/—/—	70/100/150	—	70/100/150/—/—	70/100/150	—
AC 500V	—	50/70/85/—/—	50/70/85	—	50/70/85/—/—	50/70/85	—
AC 660/690V	—	20/30/40/55/80	20/30/40	—	20/30/40/55/80	20/30/40	—
AC 800V	35	—	—	50	—	—	50
AC 1000V	15	—	—	18	—	—	18
AC 1140V	12	—	—	—	—	—	—

Коммутационная износостойкость (циклов):

Параметр	NDM5-250V	NDM5-400	NDM5-400V	NDM5-630	NDM5-630V
Электрическая, AC 380/400/415V	—	7000	—	5000	—
Электрическая, AC 500V	—	5000	—	3000	—
Электрическая, AC 660/690V	—	3000	—	2000	—
Электрическая, AC 800V	1500	—	1500	—	1500
Электрическая, AC 1000V	1500	—	1000	—	1000
Электрическая, AC 1140V	1000	—	—	—	—
Механическая, без обслуживания	15000	3P L/M/H: 20000; 3P U/R: 15000; 4P: 20000	15000	3P L/M/H: 20000; 3P U/R: 15000; 4P: 20000	15000
Механическая, с обслуживанием	30000	3P L/M/H: 40000; 3P U/R: 30000; 4P: 40000	30000	3P L/M/H: 40000; 3P U/R: 30000; 4P: 40000	30000

Габаритные размеры (мм) и зона выброса дуги:

Параметр	250V	400 3P L/M/H	400 3P U/R	400 4P	400V	630 3P L/M/H	630 3P U/R	630 4P	630V
L	200	250	250	250	250	250	250	250	250
W	105	140	140	185	140	140	140	185	140
H	106.5	110	130.5	110	130.5	110	130.5	110	130.5
Зона выброса дуги без кожуха клемм (мм)	/	≤100	≤100	≤100	/	≤100	≤100	≤100	/
Зона выброса дуги с кожухом клемм (мм)	≤50	0	0	0	≤100	0	0	0	≤100

Примечание: габаритные размеры указаны без кожухов клемм.

NDM5-1600

Параметр	NDM5-1600L	NDM5-1600M	NDM5-1600H
Inm (A)	1600	1600	1600
In (A)	800, 1000, 1250	800, 1000, 1250	800, 1000, 1250
Ui (V)	1000	1000	1000
Uimp (kV)	12	12	12
Испытательное напряжение промышленной частоты U (1 мин) (V)	3500	3500	3500
Категория применения	A	A	A
Число полюсов	3	3, 4	3
Класс отключающей способности	L	M	H
Icu AC380/400/415V (кА)	70	100	100
Icu AC500V (кА)	50	70	85
Icu AC660/690V (кА)	20	35	50
Icu AC800V (кА)	/	/	30
Ics AC380/400/415V (кА)	70	100	100
Ics AC500V (кА)	50	70	70
Ics AC660/690V (кА)	20	35	42
Ics AC800V (кА)	/	/	20
Электрическая износостойкость AC415V (циклов)	3000	3000	3000
Электрическая износостойкость AC500V	1500	1500	1500
Электрическая износостойкость AC690V	1000	1000	1000
Электрическая износостойкость AC800V	500	500	500
Механическая износостойкость без обслуживания	10000 (3P) / 6000 (4P)	10000 (3P) / 6000 (4P)	10000 (3P) / 6000 (4P)
Механическая износостойкость с обслуживанием	20000 (3P) / 12000 (4P)	20000 (3P) / 12000 (4P)	20000 (3P) / 12000 (4P)
Габарит L (мм)	268	268	268
Габарит W (мм)	210	210 (3P) / 280 (4P)	210
Габарит H (мм)	152	152	152
Зона выброса дуги без кожуха клемм (мм)	≤100	≤100	≤100

Примечание 1: габаритные размеры указаны без кожухов клемм. Примечание 2: корпус NDM5E-1600: присоединительный болт для 800A/100A по умолчанию длиной 35, для 1250A/1600A — 40; для другой длины см. таблицу выбора болтов на стр. 1-33.

Таблица коэффициентов снижения номинала NDM5 по температуре

Коэффициент поправки	40 °C	45 °C	50 °C	55 °C	60 °C	65 °C	70 °C
NDM5-125	1.0	0.96	0.92	0.88	0.84	0.8	0.75
NDM5-160	1.0	0.97	0.95	0.92	0.9	0.87	0.85
NDM5-250 L/M/H	1.0	0.97	0.94	0.91	0.88	0.85	0.83
NDM5-250 U/R, NDM5-250V	1.0	1.0	1.0	0.93	0.88	0.86	0.83
NDM5-400 L/M/H	1.0	0.97	0.94	0.91	0.87	0.83	0.78
NDM5-400 U/R, NDM5-400V	1.0	1.0	1.0	0.95	0.91	0.86	0.80
NDM5-630 L/M/H	1.0	0.96	0.92	0.88	0.84	0.80	0.75
NDM5-630 U/R, NDM5-630V	1.0	1.0	1.0	0.94	0.90	0.85	0.80
NDM5-1600	1.0	0.96	0.92	0.87	0.82	0.76	0.70

(Заголовок столбцов — «температура окружающего воздуха».)

Примечание 1: все коэффициенты получены при номинальном токе типоразмера (корпуса). Примечание 2: при температуре окружающей среды ниже +40 °C (для NDM5-250U/R, NDM5-250V, NDM5-400 U/R, NDM5-400V, NDM5-630 U/R, NDM5-630V — ниже +50 °C) изделие можно применять без снижения номинала. У NDM5-125 на 1,5–12,5 A нет тепловой защиты, снижение номинала не требуется.

Таблица коэффициентов снижения номинала NDM5 по высоте над уровнем моря

Высота над уровнем моря (м)	2000	2500	3000	3500	4000	4500	5000
Коэффициент поправки рабочего тока	1	1	0.98	0.97	0.95	0.94	0.93
Макс. рабочее напряжение (V), исполнение 1140	1140	1140	992	969	923	877	832
Макс. рабочее напряжение (V), исполнение 1000	1000	1000	900	850	810	770	730
Макс. рабочее напряжение (V), исполнение 800	800	800	720	670	630	600	560
Макс. рабочее напряжение (V), исполнение 690	690	690	620	580	550	520	500
Испытательное напряжение промышленной частоты (V), исполнение 4000	4000	4000	3600	3400	3200	3000	2800
Испытательное напряжение промышленной частоты (V), исполнение 3500	3500	3500	3150	3000	2800	2650	2500
Испытательное напряжение промышленной частоты (V), исполнение 3000	3000	3000	2700	2550	2400	2300	2200
Напряжение изоляции (V), исполнение 1140	1140	1140	992	969	923	877	832
Напряжение изоляции (V), исполнение 1000	1000	1000	900	850	810	770	730
Напряжение изоляции (V), исполнение 800	800	800	720	670	630	600	560

(«Исполнение N» — значение при высоте до 2000 м; в исходнике строки идут без подписи, значение на 2000 м и есть исходное.)

Исполнение	Типоразмер	Номинальный ток, А	TMD	TMF	TMM	MF	MA
Обычное	NDM5(N)-125	1,5; 2,5	/	/	/	только магн. фикс.: 12In	/
Обычное	NDM5(N)-125	6; 10; 12,5	/	/	/	/	только магн. рег.: 7–14In
Обычное	NDM5(N)-125	16; 20; 25; 32; 40; 50; 63; 80	тепл. рег.: 0,8–1,0In; магн. фикс. 10In	тепл. фикс.: In; магн. фикс.: 10In	тепл. рег.: 0,8–1,0In; магн. фикс. 14In	только магн. фикс.: 14In	/
Обычное	NDM5(N)-125	100; 125	тепл. рег.: 0,8–1,0In; магн. рег. 5–10In	тепл. фикс.: In; магн. фикс.: 10In	тепл. рег.: 0,8–1,0In; магн. рег. 9–14In	/	только магн. рег.: 9–14In
Обычное	NDM5(N)-160	16; 20; 25; 32; 40; 50; 63; 80	тепл. рег.: 0,8–1,0In; магн. фикс. 10In	тепл. фикс.: In; магн. фикс.: 10In	тепл. рег.: 0,8–1,0In; магн. фикс. 14In	только магн. фикс.: 14In	/
Обычное	NDM5(N)-160	100; 125; 160	тепл. рег.: 0,8–1,0In; магн. рег. 5–10In	тепл. фикс.: In; магн. фикс.: 10In	тепл. рег.: 0,8–1,0In; магн. рег. 8–14In	/	только магн. рег.: 9–14In
Обычное	NDM5(N)-250	63; 80; 100; 125	тепл. рег.: 0,8–1,0In; магн. фикс. 10In	тепл. фикс.: In; магн. фикс.: 10In	тепл. рег.: 0,8–1,0In; магн. фикс. 14In (в оригинале значение в кавычках)	только магн. фикс.: 14In	/
Обычное	NDM5(N)-250	160; 200; 250	тепл. рег.: 0,8–1,0In; магн. рег. 5–10In	тепл. фикс.: In; магн. фикс.: 10In	тепл. рег.: 0,8–1,0In; магн. рег. 9–14In	/	только магн. рег.: 9–14In
Обычное	NDM5(N)-400	250; 320; 400	тепл. рег.: 0,8–1,0In; магн. рег. 5–10In	тепл. фикс.: In; магн. фикс.: 10In	тепл. рег.: 0,8–1,0In; магн. рег. 9–14In (ячейка объединена с NDM5(N)-630)	/	только магн. рег.: 9–14In
Обычное	NDM5(N)-630	400; 500; 630	тепл. рег.: 0,8–1,0In; магн. рег. 5–10In	тепл. фикс.: In; магн. фикс.: 10In	тепл. рег.: 0,8–1,0In; магн. рег. 9–14In (объединённая ячейка)	/	только магн. рег.: 9–14In
Обычное	NDM5-1600	800; 1000; 1250	/	/	тепл. фикс.: In; магн. фикс.: 10In	/	/
Высокая отключающая способность	NDM5-250 U R	6~25	/	/	/	только магн. фикс.: 14In	/
Высокая отключающая способность	NDM5-250 U R	32~40	тепл. рег.: 0,8~1,0In; магн. фикс.: 14In	тепл. фикс.: In; магн. фикс.: 14In	тепл. рег.: 0,8~1,0In; магн. фикс.: 14In	только магн. фикс.: 14In	/
Высокая отключающая способность	NDM5-250 U R	50~125	тепл. рег.: 0,8~1,0In; магн. фикс.: 10In	тепл. фикс.: In; магн. фикс.: 10In	тепл. рег.: 0,8~1,0In; магн. фикс.: 14In	только магн. фикс.: 14In	/
Высокая отключающая способность	NDM5-250 U R	160~250	тепл. рег.: 0,8~1,0In; магн. рег.: 5~10In	тепл. фикс.: In; магн. фикс.: 10In	тепл. рег.: 0,8~1,0In; магн. рег.: 9~14In	/	только магн. рег.: 9~14In
Высокая отключающая способность	NDM5-400/630 U R	250~630	тепл. рег.: 0,8~1,0In; магн. рег.: 5~10In	тепл. фикс.: In; магн. фикс.: 10In	тепл. рег.: 0,8~1,0In; магн. рег.: 9~14In	/	только магн. рег.: 9~14In
Высокая отключающая способность	NDM5-250V	63~125	тепл. рег.: 0,8~1,0In; магн. фикс.: 10In	тепл. фикс.: In; магн. фикс.: 10In	/	/	/
Высокая отключающая способность	NDM5-250V	160~250	тепл. рег.: 0,8~1,0In; магн. рег.: 5~10In	тепл. фикс.: In; магн. фикс.: 10In	/	/	/
Высокая отключающая способность	NDM5-400V/630V	250~630	тепл. рег.: 0,8~1,0In; магн. рег.: 5~10In	тепл. фикс.: In; магн. фикс.: 10In	/	/	/

Кривые срабатывания (ВАХ)

NDM5-125

NDM5-125, только электромагнитный нерегулируемый расцепитель (1,5 A, 2,5 A): линия «максимальная выдерживаемая способность»; Im = 12 In; t ≤ 10 мс.

NDM5-125, только электромагнитный регулируемый расцепитель (6–12,5 A): линия «максимальная выдерживаемая способность»; Im = (7–14) In; t ≤ 10 мс.

NDM5-160

NDM5-250 и NDM5-250V

NDM5-250, защита распределительных сетей: 32A~40A — Im = 14 In; 50A~125A — Im = 10 In; 160A~250A — Im = (5–10) In; t ≤ 10 мс. (Картинка в исходнике растровая, низкого качества.)

NDM5-250, защита электродвигателей: «ограничение перегрузки»; 6A~125A — Im = 14 In; 160A~250A — Im = (9–14) In; t ≤ 10 мс. (Растровая картинка низкого качества.)

NDM5-250V, защита распределительных сетей: TMD — Im = (5–10) In; TMF — Im = 10 In; t ≤ 10 мс.

NDM5-400 и NDM5-400V

NDM5-400, защита распределительных сетей: Im = (5–10) In; t ≤ 10 мс.

NDM5-400, защита электродвигателей: «ограничение перегрузки»; Im = (9–14) In; t ≤ 10 мс.

NDM5-400V, защита распределительных сетей: TMD — Im = (5–10) In; TMF — Im = 10 In; t ≤ 10 мс.

NDM5-630 и NDM5-630V

NDM5-630, защита распределительных сетей: Im = (5–10) In; t ≤ 10 мс.

NDM5-630, защита электродвигателей: «ограничение перегрузки»; Im = (9–14) In; t ≤ 10 мс.

NDM5-630V (стр. 26), защита распределительных сетей: TMD — Im = (5–10) In; TMF — Im = 10 In; t ≤ 10 мс.

NDM5-1600

(Числовые значения уставок для NDM5-1600 на графиках не подписаны; ориентиры выше считаны по сетке и приблизительны.)

Габаритные размеры — переднее присоединение

NDM5-125, NDM5-160

NDM5-125/160, переднее присоединение, 2P / 3P / 4P (вид спереди) и вид сбоку. Шаг полюсов 30; ширина: 2P — 61 (от оси Y до края 16), 3P — 90 (от оси Y до края 45), 4P — 120 (от оси Y до края 45). Вид сбоку: глубина корпуса 73 и 80 (до панели), 86 (общая сверху), 108Max (с рукояткой); по высоте 47,5 от оси X, размеры A и A1 — см. примечание 1.

Установочные отверстия NDM5-125/160: 2P — 2 отв. Ø4,5 под M4, M = 1,2 Н·м; 3P — 2 отв. Ø4,5 под M4, M = 1,2 Н·м, смещение по горизонтали 30; 4P — 3 отв. Ø4,5 под M4, M = 1,2 Н·м, смещение 60. Межосевое по вертикали 107, от оси X 53,5.

Примечание 1: размеры изделия с передним присоединением без принадлежностей: A = 67,5, A1 = 135; изделия с принадлежностью для переднего присоединения неизолированного медного кабеля: A = 77,5, A1 = 155. Примечание 2: неуказанные допуски — по классу GB/T 1804-c.

NDM5-250

Клеммная крышка MDM5-250, 3P и 4P. 3P: 23,8 / 23,5 / 23,8, перемычки 11,5, общая ширина 109,2; 4P: 23,8 / 23,5 / 23,5 / 23,8, перемычки 11,5, общая ширина 144,2; высота 55, до выламываемой части 39,5.

2D-чертёж MDM5-250 с клеммными крышками и межфазными перегородками, 3P и 4P. Высота с перегородками 390, между крышками 192, межосевое крепления 139, 13,5; 35, 17; 10,8; выводы 6×M8 (3P) / 8×M8 (4P); 32,8; выступ перегородки 99; ширина 105 / 109,2 (3P), 140 / 144,2 (4P). Вид сбоку: 122Max, 79,5, 22, 41,5, 50; момент затяжки выводов 15 Н·м; 80 / 86 / 95 (3P), 80,5 / 86 / 95 (4P).

Установочные отверстия NDM5-250: 2P — 2 отв. Ø5,5 под M5, M = 2 Н·м; 3P — 4 отв. Ø5,5 под M5, M = 2 Н·м, смещение 35; 4P — 4 отв. Ø5,5 под M5, M = 2 Н·м, смещение 70. Межосевое по вертикали 139.

Примечание 1: размеры изделия с передним присоединением без принадлежностей: A = 82,5, A1 = 165; изделия с принадлежностью для переднего присоединения неизолированного медного кабеля: A = 92,5, A1 = 185. Примечание 2: неуказанные допуски — по классу GB/T 1804-c. Примечание 3: для 4-полюсного изделия достаточно выбрать любые 4 установочных отверстия из показанных на чертеже.

NDM5-250U/R

Примечание: неуказанные допуски — по классу GB/T 1804-c.

NDM5-250VM

Примечание: неуказанные допуски — по классу GB/T 1804-c.

NDM5-400

Клеммная крышка MDM5-400, 3P и 4P. 3P: 35,7 / 32,8 / 35,7, перемычки 12,2, общая ширина 145; 4P: 36,4 / 33,5 / 33,5 / 36,4, перемычки 11,5, общая ширина 189,4; высота 63,9, до выламываемой части 48.

2D-чертёж MDM5-400 с клеммными крышками и межфазными перегородками. Высота 487, 277, межосевое 214 (3P) / 192,3 (4P), 13,5; 45, 30, 13; выводы 6×M10 (3P) / 8×M10 (4P); 42; выступ перегородки 105; ширина 140 / 145 (3P), 185 / 189,4 (4P). Вид сбоку: 165Max, 98, 25, 61, 77; момент 20 Н·м; 99 / 110 / 124.

Установочные отверстия NDM5-400: 3P — смещение 45, 4P — 90; 4 отв. Ø5,5 под M5; межосевое по вертикали 214, от оси X 107.

Примечание 1: неуказанные допуски — по классу GB/T 1804-c. Примечание 2: для 4-полюсного изделия достаточно выбрать любые 4 установочных отверстия из показанных на чертеже.

NDM5-630

Клеммная крышка MDM5-630, 3P и 4P: 3P — 35,7 / 32,8 / 35,7, 12,2, общая 145; 4P — 36,4 / 33,5 / 33,5 / 36,4, 11,5, общая 189,4; высота 63,9 / 48.

2D-чертёж MDM5-630 с клеммными крышками и межфазными перегородками: 487, 277, 214 (3P) / 192,3 (4P), 13,5; 45, 30, 13; 6×M10 / 8×M10; 42; 105; 140 / 145, 185 / 189,4. Вид сбоку: 165Max, 98, 27, 61, 77; момент 20 Н·м; 99 / 110 / 124.

Установочные отверстия NDM5-630: 3P — 45, 4P — 90; 4 отв. Ø5,5 под M5; 214 / 107.

Примечание 1: неуказанные допуски — по классу GB/T 1804-c. Примечание 2: для 4-полюсного изделия достаточно выбрать любые 4 установочных отверстия.

NDM5-400/630 U/R

Примечание: неуказанные допуски — по классу GB/T 1804-c.

NDM5-400/630 VM

Примечание: неуказанные допуски — по классу GB/T 1804-c.

NDM5-1600

Длина болтов с внутренним шестигранником для присоединения медных шин:

№	Толщина присоединяемой медной шины, мм	Болт с внутренним шестигранником, мм
1	6, 8	M10 × 30
2	10, 12	M10 × 35
3	15	M10 × 40
4	20	M10 × 45

Примечание к таблице: длину болтов с внутренним шестигранником необходимо указывать при заказе.

Примечание: неуказанные допуски — по классу GB/T 1804-c.

Безопасные расстояния при установке выключателя

Типоразмер	Расстояние A, мм	B, мм	C, мм	D, мм	E, мм	F, мм
NDM5-125, NDM5-160	≥50	≥0	≥0	≥100	≥65	≥35
NDM5-250	≥50	≥0	≥0	≥120	≥80	≥40
NDM5-400	≥100	≥0	≥0	≥160	≥120	≥80
NDM5-630	≥100	≥0	≥0	≥160	≥120	≥80
NDM5-1600	≥100	≥0	≥0	≥180	≥100	≥40

Примечание: неуказанные допуски — по классу GB/T 1804-c.

Безопасные расстояния для 250V / 400V / 630V (AC 1000 В)

Типоразмер	Расстояние A, мм	B, мм	C, мм	D, мм
NDM5-250V	100	50	200	150
NDM5-400V, NDM5-630V	150	100	225	225

Выбор сечений шин и кабелей для подключения

Номинальный ток, А	1,5; 2,5; 6	10	12,5; 16; 20	25	32	40; 50	63	80	100	125	160	200	250	320	400
Сечение проводника, мм²	1,0	1,5	2,5	4,0	6,0	10	16	25	35	50	70	95	120	185	240

Номинальный ток, А	Кабель: количество	Кабель: сечение, мм²	Медная шина: количество	Медная шина: размер, мм
500	2	150	2	30 × 5
630	2	185	2	32 × 6
800	/	/	2	50 × 5
1000	/	/	2	50 × 6
1250	/	/	2	50 × 8

Примечание 1: при подключении к выключателю выбирайте подходящий способ присоединения согласно разделу «Габаритные, установочные размеры и способы присоединения». Примечание 2: если выбрано присоединение медными шинами, медные шины нельзя присоединять непосредственно к корпусу выключателя — необходимо заказать принадлежность «удлинённые шины».

◆ Переднее подключение неизолированного медного кабеля (FCu) (для изделий с номинальным током до 400 А):

◆ Переднее подключение медной шиной или медным кабелем с кабельным наконечником

Размеры шины / наконечника: ширина A, расстояние от отверстия до края B, диаметр отверстия ØC; таблица — ниже.

Типоразмер	A, мм	B, мм	ØC, мм	H, мм
NDM5-125, NDM5-160	≤21	≤8,5	6,5	21
NDM5-250L/M/H	≤26	≤12	8,4	22
NDM5-250U/R/V	≤26	≤12	8,4	23
NDM5-400L/M/H	≤36	≤14	11	26
NDM5-400U/R/V	≤36	≤14	11	26,6
NDM5-630L/M/H	≤36	≤14	11	28
NDM5-630U/R/V	≤36	≤14	11	28,6

Примечание: неуказанные допуски — по классу GB/T 1804-c.

◆ Порядок установки удлинённых расширительных выводов (ES)

ND	M	5	-					/		/
1	2	3		4	5	6	7		8		9	10	11	12	13	14

Расшифровка обозначения:

№	Параметр	Расшифровка
1	Код предприятия	ND: низковольтная электроаппаратура торговой марки Nader
2	Код изделия	M: автоматический выключатель в литом корпусе
3	Порядковый номер разработки	5
4	Типоразмер (номинальный ток корпуса Inm)	Типоразмер: 125, 160, 250, 400, 630, 1600 — см. таблицу 1
5	Производный код (исполнение по напряжению)	Исполнение по напряжению: Пусто: обычное напряжение V: высоковольтное исполнение (AC 1000 В), типоразмеры 250, 400, 630
6	Уровень отключающей способности	Уровень отключающей способности: L: стандартный M: повышенный H: высокий U: очень высокий R: сверхвысокий
7	Опорная температура	Опорная температура: Пусто: нормальная T: высокотемпературное исполнение (только для исполнения V)
8	Номинальный ток In, А	Номинальный ток: см. таблицу 1
9	Число полюсов	Число полюсов: 2: 2 полюса 3: 3 полюса 4A: N-полюс без расцепителя максимального тока, всегда замкнут 4B: N-полюс без расцепителя максимального тока, коммутируется вместе с тремя другими полюсами 4C: N-полюс с расцепителем максимального тока, коммутируется вместе с тремя другими полюсами 4D: N-полюс с расцепителем максимального тока, всегда замкнут 4: 4 полюса (обозначение NDM5-1600 в прайсе)
10	Код расцепителя	Код расцепителя: MF: только электромагнитный, фиксированная уставка MA: только электромагнитный, регулируемая уставка TMD: термомагнитный, регулируемый (защита распределительных сетей переменного тока) TMM: термомагнитный, регулируемый (защита электродвигателей) TMF: термомагнитный, нерегулируемый (защита распределительных сетей переменного тока)
11	Способ установки + присоединение	Способ установки + присоединение: Пусто: стационарное исполнение + переднее присоединение ES: стационарное + переднее присоединение с удлинёнными (расширенными) выводами R0: стационарное + заднее присоединение шпильками (винтами) R1: стационарное + заднее горизонтальное присоединение R2: стационарное + заднее вертикальное присоединение Fcu: стационарное + переднее присоединение неизолированного медного кабеля G: установка на DIN-рейку + переднее присоединение GES: установка на DIN-рейку + переднее присоединение с удлинёнными выводами GFcu: установка на DIN-рейку + переднее присоединение неизолированного медного кабеля P0FH: втычное без вторичных клемм + переднее горизонтальное присоединение P0RH: втычное без вторичных клемм + заднее горизонтальное присоединение P0RV: втычное без вторичных клемм + заднее вертикальное присоединение P1FH: втычное со вторичными клеммами + переднее горизонтальное присоединение P1RH: втычное со вторичными клеммами + заднее горизонтальное присоединение P1RV: втычное со вторичными клеммами + заднее вертикальное присоединение W0FH: выдвижное без вторичных клемм + переднее горизонтальное присоединение W0RH: выдвижное без вторичных клемм + заднее горизонтальное присоединение W0RV: выдвижное без вторичных клемм + заднее вертикальное присоединение W1FH: выдвижное со вторичными клеммами + переднее горизонтальное присоединение W1RH: выдвижное со вторичными клеммами + заднее горизонтальное присоединение W1RV: выдвижное со вторичными клеммами + заднее вертикальное присоединение
12	Способ управления	Способ управления: Пусто: непосредственное управление рукояткой (рычагом) выключателя Z1A150: поворотная рукоятка, круглое центральное отверстие + длина вала 150 мм Z1A200: поворотная рукоятка, круглое центральное отверстие + длина вала 200 мм Z1A300: поворотная рукоятка, круглое центральное отверстие + длина вала 300 мм Z1A350: поворотная рукоятка, круглое центральное отверстие + длина вала 350 мм Z1A650: поворотная рукоятка, круглое центральное отверстие + длина вала 650 мм Z1F150: поворотная рукоятка, квадратное центральное отверстие + длина вала 150 мм Z1F200: поворотная рукоятка, квадратное центральное отверстие + длина вала 200 мм Z1F300: поворотная рукоятка, квадратное центральное отверстие + длина вала 300 мм Z1F350: поворотная рукоятка, квадратное центральное отверстие + длина вала 350 мм Z1F650: поворотная рукоятка, квадратное центральное отверстие + длина вала 650 мм Z2A150: поворотная рукоятка, круглое эксцентричное отверстие + длина вала 150 мм Z2A200: поворотная рукоятка, круглое эксцентричное отверстие + длина вала 200 мм Z2A300: поворотная рукоятка, круглое эксцентричное отверстие + длина вала 300 мм Z2A350: поворотная рукоятка, круглое эксцентричное отверстие + длина вала 350 мм Z2A650: поворотная рукоятка, круглое эксцентричное отверстие + длина вала 650 мм Z2F150: поворотная рукоятка, квадратное эксцентричное отверстие + длина вала 150 мм Z2F200: поворотная рукоятка, квадратное эксцентричное отверстие + длина вала 200 мм Z2F300: поворотная рукоятка, квадратное эксцентричное отверстие + длина вала 300 мм Z2F350: поворотная рукоятка, квадратное эксцентричное отверстие + длина вала 350 мм Z2F650: поворотная рукоятка, квадратное эксцентричное отверстие + длина вала 650 мм M02: моторный привод DC 24 В M11: моторный привод AC 110 В / DC 110 В M22: моторный привод AC 230 В / DC 220 В M40: моторный привод AC 400 В
13	Код внутренних аксессуаров	См. таблицу 2 «Код модификации и место установки аксессуаров»
14	Прочие коды	Прочие коды: J: механическая блокировка MS2: замок MS2 Z: клеммная крышка CZ: длинная клеммная крышка

Таблица 2. Код модификации и место установки аксессуаров

Код

Состав комплектации

Описание

Меcто установки

NDM5-125 2P

NDM5-125 3P/4P

NDM5-160 2P

NDM5-160 3P/4P

NDM5-250 2P

NDM5-250 3P/4P

NDM5-250V 3P

NDM5-400 3P/4P

NDM5-630 3P/4P

NDM5-400V/630V 3P

NDM5-1600 3P/4P

Без внутренних аксессуаров

В каталоге обозначается «—», в прайсе и коде заказа — 00.

Сигнальный (аварийный) контакт

Независимый расцепитель

Независимый расцепитель

Расцепитель минимального напряжения

Расцепитель минимального напряжения

Вспомогательный контакт

2 вспомогательных контакта

3 вспомогательных контакта

3 вспомогательных контакта

Независимый расцепитель, сигнальный (аварийный) контакт

Независимый расцепитель, сигнальный (аварийный) контакт

Расцепитель минимального напряжения, сигнальный (аварийный) контакт

Расцепитель минимального напряжения, сигнальный (аварийный) контакт

Вспомогательный контакт, сигнальный (аварийный) контакт

2 вспомогательных контакта, сигнальный (аварийный) контакт

3 вспомогательных контакта, сигнальный (аварийный) контакт

3 вспомогательных контакта, сигнальный (аварийный) контакт

Независимый расцепитель, вспомогательный контакт, сигнальный (аварийный) контакт

Независимый расцепитель, вспомогательный контакт, сигнальный (аварийный) контакт

Независимый расцепитель, 2 вспомогательных контакта, сигнальный (аварийный) контакт

Независимый расцепитель, 2 вспомогательных контакта, сигнальный (аварийный) контакт

Независимый расцепитель, 3 вспомогательных контакта, сигнальный (аварийный) контакт

Независимый расцепитель, 3 вспомогательных контакта, сигнальный (аварийный) контакт

Расцепитель минимального напряжения, вспомогательный контакт, сигнальный (аварийный) контакт

Расцепитель минимального напряжения, вспомогательный контакт, сигнальный (аварийный) контакт

Расцепитель минимального напряжения, 2 вспомогательных контакта, сигнальный (аварийный) контакт

Расцепитель минимального напряжения, 2 вспомогательных контакта, сигнальный (аварийный) контакт

Расцепитель минимального напряжения, 3 вспомогательных контакта, сигнальный (аварийный) контакт

Расцепитель минимального напряжения, 3 вспомогательных контакта, сигнальный (аварийный) контакт

Расцепитель минимального напряжения, 3 вспомогательных контакта, сигнальный (аварийный) контакт

Независимый расцепитель, вспомогательный контакт

Независимый расцепитель, вспомогательный контакт

Независимый расцепитель, 2 вспомогательных контакта

Независимый расцепитель, 2 вспомогательных контакта

Независимый расцепитель, 3 вспомогательных контакта

Независимый расцепитель, 3 вспомогательных контакта

Расцепитель минимального напряжения, вспомогательный контакт

Расцепитель минимального напряжения, вспомогательный контакт

Расцепитель минимального напряжения, 2 вспомогательных контакта

Расцепитель минимального напряжения, 2 вспомогательных контакта

Расцепитель минимального напряжения, 3 вспомогательных контакта

Расцепитель минимального напряжения, 3 вспомогательных контакта

Расцепитель минимального напряжения, 3 вспомогательных контакта

Независимый расцепитель, расцепитель минимального напряжения

Независимый расцепитель, расцепитель минимального напряжения

Расцепитель минимального напряжения, независимый расцепитель, сигнальный (аварийный) контакт

Расцепитель минимального напряжения, независимый расцепитель, сигнальный (аварийный) контакт

Независимый расцепитель, расцепитель минимального напряжения, вспомогательный контакт

Независимый расцепитель, расцепитель минимального напряжения, вспомогательный контакт

Независимый расцепитель, расцепитель минимального напряжения, 2 вспомогательных контакта

Независимый расцепитель, расцепитель минимального напряжения, 2 вспомогательных контакта

Независимый расцепитель, расцепитель минимального напряжения, 3 вспомогательных контакта

Независимый расцепитель, расцепитель минимального напряжения, 3 вспомогательных контакта

2 сигнальных (аварийных) контакта

2 сигнальных (аварийных) контакта, вспомогательный контакт

2 сигнальных (аварийных) контакта, 2 вспомогательных контакта

2 сигнальных (аварийных) контакта, 3 вспомогательных контакта

Независимый расцепитель, расцепитель минимального напряжения, 2 сигнальных (аварийных) контакта

Независимый расцепитель, расцепитель минимального напряжения, 2 сигнальных (аварийных) контакта

Независимый расцепитель, расцепитель минимального напряжения, вспомогательный контакт, 2 сигнальных (аварийных) контакта

Независимый расцепитель, расцепитель минимального напряжения, 2 вспомогательных контакта, 2 сигнальных (аварийных) контакта

Независимый расцепитель, расцепитель минимального напряжения, 3 вспомогательных контакта, 2 сигнальных (аварийных) контакта

Сигнальный (аварийный) контакт, независимый расцепитель, расцепитель минимального напряжения, вспомогательный контакт

Сигнальный (аварийный) контакт, независимый расцепитель, расцепитель минимального напряжения, 2 вспомогательных контакта

Сигнальный (аварийный) контакт, независимый расцепитель, расцепитель минимального напряжения, 3 вспомогательных контакта

K01

2 независимых расцепителя

A01

2 расцепителя минимального напряжения

4 вспомогательных контакта

4 вспомогательных контакта, сигнальный (аварийный) контакт

Независимый расцепитель, 4 вспомогательных контакта, сигнальный (аварийный) контакт

Расцепитель минимального напряжения, 4 вспомогательных контакта, сигнальный (аварийный) контакт

Независимый расцепитель, 4 вспомогательных контакта

Расцепитель минимального напряжения, 4 вспомогательных контакта

Расцепитель минимального напряжения, независимый расцепитель, 4 вспомогательных контакта

Независимый расцепитель, 2 сигнальных (аварийных) контакта

Расцепитель минимального напряжения, 2 сигнальных (аварийных) контакта

4 вспомогательных контакта, 2 сигнальных (аварийных) контакта

Независимый расцепитель, вспомогательный контакт, 2 сигнальных (аварийных) контакта

Независимый расцепитель, 2 вспомогательных контакта, 2 сигнальных (аварийных) контакта

Независимый расцепитель, 3 вспомогательных контакта, 2 сигнальных (аварийных) контакта

Независимый расцепитель, 4 вспомогательных контакта, 2 сигнальных (аварийных) контакта

Расцепитель минимального напряжения, вспомогательный контакт, 2 сигнальных (аварийных) контакта

Расцепитель минимального напряжения, 2 вспомогательных контакта, 2 сигнальных (аварийных) контакта

Расцепитель минимального напряжения, 3 вспомогательных контакта, 2 сигнальных (аварийных) контакта

Расцепитель минимального напряжения, 4 вспомогательных контакта, 2 сигнальных (аварийных) контакта

Расцепитель минимального напряжения, независимый расцепитель, 4 вспомогательных контакта, сигнальный (аварийный) контакт

Расцепитель минимального напряжения, независимый расцепитель, 4 вспомогательных контакта, 2 сигнальных (аварийных) контакта

A02

2 расцепителя минимального напряжения, вспомогательный контакт

A07

2 расцепителя минимального напряжения, 2 вспомогательных контакта

A08

2 расцепителя минимального напряжения, 3 вспомогательных контакта

A09

2 расцепителя минимального напряжения, 4 вспомогательных контакта

A10

2 расцепителя минимального напряжения, вспомогательный контакт, сигнальный (аварийный) контакт

A12

2 расцепителя минимального напряжения, 2 вспомогательных контакта, сигнальный (аварийный) контакт

A14

2 расцепителя минимального напряжения, 3 вспомогательных контакта, сигнальный (аварийный) контакт

A16

2 расцепителя минимального напряжения, 4 вспомогательных контакта, сигнальный (аварийный) контакт

A11

2 расцепителя минимального напряжения, вспомогательный контакт, 2 сигнальных (аварийных) контакта

A13

2 расцепителя минимального напряжения, 2 вспомогательных контакта, 2 сигнальных (аварийных) контакта

A15

2 расцепителя минимального напряжения, 3 вспомогательных контакта, 2 сигнальных (аварийных) контакта

A17

2 расцепителя минимального напряжения, 4 вспомогательных контакта, 2 сигнальных (аварийных) контакта

A05

2 расцепителя минимального напряжения, сигнальный (аварийный) контакт

A06

2 расцепителя минимального напряжения, 2 сигнальных (аварийных) контакта

K04

2 независимых расцепителя, вспомогательный контакт

K06

2 независимых расцепителя, 2 вспомогательных контакта

K07

2 независимых расцепителя, 3 вспомогательных контакта

K08

2 независимых расцепителя, 4 вспомогательных контакта

K12

2 независимых расцепителя, вспомогательный контакт, сигнальный (аварийный) контакт

K09

2 независимых расцепителя, 2 вспомогательных контакта, сигнальный (аварийный) контакт

K10

2 независимых расцепителя, 3 вспомогательных контакта, сигнальный (аварийный) контакт

K11

2 независимых расцепителя, 4 вспомогательных контакта, сигнальный (аварийный) контакт

K13

2 независимых расцепителя, вспомогательный контакт, 2 сигнальных (аварийных) контакта

K14

2 независимых расцепителя, 2 вспомогательных контакта, 2 сигнальных (аварийных) контакта

K15

2 независимых расцепителя, 3 вспомогательных контакта, 2 сигнальных (аварийных) контакта

K16

2 независимых расцепителя, 4 вспомогательных контакта, 2 сигнальных (аварийных) контакта

K02

2 независимых расцепителя, сигнальный (аварийный) контакт

K05

2 независимых расцепителя, 2 сигнальных (аварийных) контакта

Таблица 1. Типоразмеры и номинальные токи NDM5

Типоразмер	Номинальный ток In, А	Полюса	Отключающая способность	Расцепители
125	1.5, 2.5, 6, 10, 12.5, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125	2, 3, 4	L, M, H	MF, MA, TMD, TMM
160	16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160	2, 3, 4	L, M, H	TMD, TMM
250	6, 10, 12.5, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250	2, 3, 4 (U, R — только 3)	L, M, H, U, R	MF, MA, TMD, TMM, TMF
250V (AC 1000 В)	63, 80, 100, 125, 160, 200, 250	3	M	TMD, TMF
400	250, 320, 400	3, 4 (U, R — только 3)	L, M, H, U, R	MA, TMD, TMM, TMF
400V (AC 1000 В)	250, 320, 400	3	M	TMD, TMF
630	400, 500, 630	3, 4 (U, R — только 3)	L, M, H, U, R	MA, TMD, TMM, TMF
630V (AC 1000 В)	400, 500, 630	3	M	TMD, TMF
1600	800, 1000, 1250	L, H — 3; M — 3, 4	L, M, H	TMD

Примечание 1: исполнения высоковольтное (V) и с отключающей способностью U, R выпускаются только трёхполюсными; для типоразмера 250 в исполнениях V, U, R — только стационарное исполнение с передним присоединением. Если нужны втычное/выдвижное исполнение, поворотная рукоятка или моторный привод — уточняйте у поставщика.
Примечание 2: высокотемпературное исполнение T — только для высоковольтного исполнения.
Примечание 3: NDM5-125/160/250 2P — только переднее присоединение и соединительные шины.
Примечание 4: применимость способов установки и присоединения по типоразмерам:

Код	Исполнение	Типоразмеры
Пусто	стационарное + переднее	125, 160, 250, 400, 630, 1600
ES	стационарное + переднее с удлинёнными выводами	125, 160, 250, 400, 630, 1600
R0	стационарное + заднее шпильками	125, 160, 250
R1	стационарное + заднее горизонтальное	400, 630, 1600
R2	стационарное + заднее вертикальное	1600
Fcu	стационарное + переднее для неизолированного медного кабеля	125, 160, 250
G, GES, GFcu	на DIN-рейку	125 (без 2P), 160 (без 2P), 250
P0FH, P0RH, P1FH, P1RH	втычное	125, 160, 250, 400, 630
P0RV, P1RV	втычное, заднее вертикальное	125, 160, 250
W0FH, W0RH, W1FH, W1RH	выдвижное	400, 630
W0RV, W1RV	выдвижное, заднее вертикальное	— (не выпускается)

Примечание 5: NDM5-1600 — винты присоединения по умолчанию: 800/1000 А — длина 35 мм, 1250/1600 А — 40 мм.
Пример обозначения: NDM5-250VMT/125/3 TMD R0 M22 10 Z — типоразмер 250, высоковольтное исполнение, отключающая способность M, высокотемпературное, In = 125 А, 3 полюса, расцепитель TMD, стационарное с задним присоединением шпильками, моторный привод AC 230 В/DC 220 В, независимый расцепитель, клеммная крышка. В прайсе: NDM5-125L/1.5/2 MF 00.

Места установки внутренних аксессуаров (вид спереди, рукоятка в центре): для NDM5-125/160/250 сигнальный контакт — слева вверху, независимый расцепитель или расцепитель минимального напряжения — слева внизу, вспомогательные контакты — справа (до двух вверху, третий — внизу). Для NDM5-400/630 сигнальные контакты — слева вверху, вспомогательные — справа вверху (до трёх), расцепитель минимального напряжения — слева внизу, независимый расцепитель — справа внизу. Для типоразмера 1600 сигнальные контакты — слева, вспомогательные — справа (до четырёх, в каталоге — средний ряд), расцепители — справа внизу. Значки в таблице: □ — сигнальный (аварийный) контакт, ◧ — вспомогательный контакт, ● — независимый расцепитель, ○ — расцепитель минимального напряжения.

Для NDM5-400/630 независимый расцепитель и расцепитель минимального напряжения допускают установку и слева, и справа; если выбран только один из них, по умолчанию он устанавливается слева (примечание каталога). В таблице места показаны по пиктограммам каталога.

Источник: каталог Lazzen NDM5 (2026), таблица кодов аксессуаров; наличие исполнений — по прайсу Lazzen 01.2026. Внутренние аксессуары в прайсе не делятся на левое/правое исполнение — сторона определяется местом установки в выключателе.

Аксессуары и дополнительные элементы:

Внутренние аксессуары (вспомогательные и сигнальные контакты, независимый расцепитель, расцепитель минимального напряжения) устанавливаются в карманы под крышкой выключателя. Комбинация аксессуаров и место их установки задаются двузначным (для типоразмера 1600 — также буквенно-цифровым) кодом модификации в обозначении выключателя — см. вкладку «Код заказа», таблицу 2. Поставляемые отдельно аксессуары в прайсе не делятся на «левые» и «правые»: сторона установки определяется кодом модификации и типоразмером. Для NDM5-400/630 независимый расцепитель и расцепитель минимального напряжения допускают установку и слева, и справа (если выбран только один из них — по умолчанию слева).

Отдельно поставляемые аксессуары (расцепители на разные напряжения, контакты, моторные приводы, поворотные рукоятки, комплекты втычного/выдвижного исполнения, задние выводы, адаптеры DIN-рейки, межполюсные перегородки, блокировки) — в разделе Аксессуары NDM5.

Аксессуары

Вспомогательный контакт

Вспомогательные контакты и параметры.

Вспомогательный контакт служит главным образом для передачи сигнала о том, в каком состоянии находится выключатель — включённом или отключённом.

Принцип работы: при нормальном включении и отключении выключателя нормально открытый и нормально закрытый контакты вспомогательного контакта переключаются, т.е. нормально открытый замыкается, а нормально закрытый размыкается, тем самым указывая, включён или отключён выключатель.

Параметры вспомогательного контакта	Стандартный	Слаботочный (с малой мощностью)
Напряжение / условный тепловой ток Ith	AC250V/10A, AC400V/3A, DC220V/0.2A	DC30V/0.1A
Выключатель в положении «отключено» или «свободное расцепление»	F12 (F22/F32/F42) — F11 (F21/F31/F41) замкнуты; F14 (F24/F34/F44) — разомкнут	(то же)
Выключатель в положении «включено»	F14 (F24/F34/F44) — F11 (F21/F31/F41) замкнуты; F12 (F22/F32/F42) — разомкнут	(то же)
Материал контактов	серебряный сплав	золотой сплав
Минимальная коммутируемая нагрузка контакта	DC5V/160mA	DC5V/1mA
Внутреннее сопротивление	< 30 мОм	< 50 мОм
Износостойкость	30000 циклов	30000 циклов
Частота операций	120 циклов/ч	120 циклов/ч
Провод	стандартная длина 0,7 м	стандартная длина 0,7 м

Примечания: 1. Особые требования пользователя к длине проводов аксессуаров необходимо сообщить менеджеру по продажам. 2. Также выпускаются слаботочные вспомогательные контакты; при особых требованиях консультируйтесь/заказывайте у менеджера по продажам.

Таблица параметров вспомогательного контакта с фото и схемой положений контактов (F11 — общий, F12 — НЗ, F14 — НО; в скобках — обозначения 2-го…4-го контакта).

Примечание переводчика: положение «замкнут/разомкнут» в строках про положения выключателя считано со схемы (в положении «отключено» общий контакт F11 соединён с F12, во «включено» — с F14), что соответствует стандартной логике НО/НЗ.

Сигнальный (аварийный) контакт

Сигнальные контакты и параметры.

Сигнальный контакт служит главным образом для передачи сигнала о том, находится ли выключатель в аварийном (сработавшем) или нормальном состоянии.

Принцип работы: при нормальном включении и отключении выключателя сигнальный контакт не переключается; только при свободном расцеплении (или аварийном отключении) нормально открытый и нормально закрытый контакты сигнального контакта переключаются — нормально открытый замыкается, нормально закрытый размыкается, указывая, что выключатель находится в аварийном или нормальном состоянии. После повторного взвода (сброса) выключателя сигнальный контакт возвращается в исходное положение.

Параметры сигнального контакта	Стандартный	Слаботочный
Напряжение / условный тепловой ток Ith	AC250V/10A, AC400V/3A, DC220V/0.2A	DC30V/0.1A
Выключатель в положении «отключено» или «включено»	B12 (B22) — B11 (B21) замкнуты; B14 (B24) — разомкнут	(то же)
Выключатель в положении «свободное расцепление»	B14 (B24) — B11 (B21) замкнуты; B12 (B22) — разомкнут	(то же)
Материал контактов	серебряный сплав	золотой сплав
Минимальная коммутируемая нагрузка контакта	DC5V/160mA	DC5V/1mA
Внутреннее сопротивление	< 30 мОм	< 50 мОм
Износостойкость	30000 циклов	30000 циклов
Частота операций	120 циклов/ч	120 циклов/ч
Провод	стандартная длина 0,7 м (особые требования к длине провода сообщать менеджеру по продажам)	(то же)

Примечание: сигнальный контакт устанавливается только с левой стороны выключателя. На NDM5-125, NDM5-160, NDM5-250, NDM5-250V можно установить не более 1 сигнального контакта; на NDM5-400, NDM5-630, NDM5-400V, NDM5-630V, NDM5-1600 — не более 2 сигнальных контактов.

Таблица параметров сигнального контакта с фото и схемой положений контактов (B11 — общий, B12 — НЗ, B14 — НО; в скобках — 2-й контакт).

Расцепитель минимального напряжения

Расцепитель минимального напряжения (РМН) служит главным образом для защиты нагрузки линии, в которой установлен выключатель, от понижения напряжения.

Принцип работы: когда напряжение питания снижается до 35–70 % номинального рабочего напряжения РМН, РМН надёжно отключает выключатель; когда напряжение питания ниже 35 % номинального рабочего напряжения РМН, РМН препятствует включению выключателя; когда напряжение питания выше 85 % номинального рабочего напряжения РМН, РМН обеспечивает надёжное включение выключателя.

Подключайте питание по маркировке клемм на модуле РМН (для постоянного тока полярность не имеет значения).

Примечание: на РМН должно быть сначала подано напряжение, и только затем выключатель можно взводить и включать, иначе выключатель будет повреждён.

Расцепитель минимального напряжения (модуль Q1-11) и схема его подключения: выводы D1 и D2, катушка U<.

Электрические характеристики РМН

Расцепитель	Применимые выключатели	Потребляемая мощность, Вт: Q11 (AC110/DC110)	Q22 (AC230/DC250)	Q40 (AC400)	Момент затяжки винтов клемм
Q1-□/M5-160	NDM5-125	0.5	1.0	/	1.2 Н·м
Q1-□/M5-160	NDM5-160, NDM5-250, NDM5-250V	0.5	1.0	1.5	1.2 Н·м
Q1-□/M5-400	NDM5-400, NDM5-630, NDM5-400V, NDM5-630V	0.5	1.5	2.2	1.2 Н·м
Q1-□/M5-1600	NDM5-1600	7 (удержание) / 230 (срабатывание)	8 (удержание) / 500 (срабатывание)	10 (удержание) / 270 (срабатывание)	1.2 Н·м

Примечания: 1. NDM5-125, NDM5-160, NDM5-250 и NDM5-250V — РМН устанавливается только слева; NDM5-1600 — только справа; NDM5-400, NDM5-630, NDM5-400V, NDM5-630V — можно устанавливать и слева, и справа. □ — код напряжения; стандартная длина провода 0,7 м (пользователь может подключить проводку и сам). 2. Для РМН NDM5-1600 исполнение Q1-22 соответствует напряжению AC230V/DC230V.

Независимый расцепитель

Независимый расцепитель (НР) служит главным образом для дистанционного отключения выключателя.

НР надёжно отключает выключатель, когда приложенное напряжение составляет 70–110 % номинального напряжения цепи управления.

Независимый расцепитель (модуль FT-11) и схема его подключения: выводы C1 и C2.

Электрические характеристики НР (стр. 29)

Расцепитель	Применимые выключатели	Потребляемая мощность, Вт: FT02 (AC24/DC24)	FT04 (AC48/DC48)	FT11 (AC110/DC110)	FT22 (AC230/DC250)	Момент затяжки винтов клемм
FT1-□/M5-160	NDM5-125, NDM5-160, NDM5-250, NDM5-250V	20	13	8	19	1.2 Н·м
FT1-□/M5-400	NDM5-400, NDM5-630, NDM5-400V, NDM5-630V	20	9.5	8	20	1.2 Н·м
FT1-□/M5-1600	NDM5-1600	3.5 (удержание) / 240 (срабатывание)	/	3.5 (удержание) / 230 (срабатывание)	3.5 (удержание) / 300 (срабатывание)	1.2 Н·м

Примечания: 1. NDM5-125, NDM5-160, NDM5-250 и NDM5-250V — НР устанавливается только слева; NDM5-1600 — только справа; NDM5-400, NDM5-630, NDM5-400V, NDM5-630V — и слева, и справа. □ — код напряжения; стандартная длина провода 0,7 м (пользователь может подключить проводку и сам). 2. Для НР NDM5-1600 исполнение FT1-22 соответствует напряжению AC230V/DC230V.

Принцип работы НР: однократное импульсное срабатывание. Для повторного срабатывания НР необходимо снять напряжение и дать ему вернуться в исходное положение, после чего повторная подача напряжения вызовет срабатывание.

Временная диаграмма НР (NDM5-125…630): верхний график — напряжение питания Un; нижний — напряжение на катушке; катушка находится под током около 50 мс после подачи Un; между снятием и повторной подачей напряжения — 200 мс.

Если требуется длительная подача напряжения, при которой выключатель не должен включаться нормально, достаточно, как показано на схеме, последовательно с НР включить вспомогательный контакт.

Схема: катушка НР (C1 — C2) последовательно с контактом вспомогательного контакта (F1 — F4); вывод C2 соединён с F1.

Принцип работы НР NDM5-1600: однократное импульсное срабатывание (рекомендуемое время подачи напряжения — более 200 мс). Для повторного срабатывания НР необходимо снять напряжение и дать ему вернуться в исходное положение (рекомендуемый интервал — более 200 мс), после чего повторная подача напряжения вызовет срабатывание. Время от подачи напряжения на НР (получения сигнала) до расцепления выключателя — 100 мс.

Временная диаграмма НР NDM5-1600: напряжение Us — импульс не менее 200 мс, пауза 200 мс, затем следующий импульс 200 мс.

Механическая блокировка

Механизм механической блокировки JS1-11Y служит главным образом для взаимной блокировки выключателей двух источников питания, гарантируя, что из двух источников включён только один. Механизм блокировки устанавливается на передней панели выключателей; с его помощью два выключателя одинакового типоразмера обеспечивают ручное переключение источников питания: когда включён один источник, другой включить невозможно; при ремонте линии или оборудования механизм блокировки можно запереть навесным замком — тогда ни один из двух источников включить нельзя.

Типоразмер механизма блокировки	JS1-11Y/M5-160	JS1-11Y/M5-250	Примечание
Применимые выключатели	NDM5-160	NDM5-250	только для 3P и 4P

Габаритный чертёж двух выключателей с механической блокировкой: вид спереди (W — общая ширина, W1 — межосевое расстояние, W2 — ширина выключателя, L, L1) и вид сбоку (H, H1).

При установленной механической блокировке разметка отверстий монтажной панели под выключатели — как на рисунке ниже:

Разметка отверстий монтажной панели: 10 отверстий ⌀5,5; размеры W1, A, L1 — по таблице.

Габаритные размеры выключателей с установленной блокировкой JS1 — в таблице; момент затяжки винтов 2 Н·м (единицы: мм):

Механизм блокировки	Применимый выключатель	W	W1	W2	L	L1	H	H1	A
JS1-11Y/M5-160	NDM5-160/3P	230	140	90	135	107	114	96	30
JS1-11Y/M5-160	NDM5-160/4P	260	140	120	135	107	114	96	30
JS1-11Y/M5-250	NDM5-250/3P	258	188	105	165	139	120	102	35
JS1-11Y/M5-250	NDM5-250/4P	293	188	140	165	139	120	102	35

Моторный привод

Моторный привод DC1 служит главным образом для дистанционного включения и отключения (взвода) выключателя. Модуль моторного привода имеет очень высокий механический ресурс и прост в управлении. Возможно управление как электрическое, так и ручное.

Схема подключения / параметры (стр. 31)

Моторный привод	Применимые выключатели	Напряжение	Ток срабатывания	Мощность двигателя	Ресурс	Сечение подключаемых проводов	Время подачи сигнала	Число полюсов
DC1-02/M5-160	NDM5-125, NDM5-160	DC24V	ок. 3 A	80 Вт	14000 циклов	10–22 AWG	> 100 мс	3P, 4P
DC1-11/M5-160	NDM5-125, NDM5-160	AC110V/DC110V	ок. 1 A	150 Вт	14000 циклов	10–22 AWG	> 100 мс	3P, 4P
DC1-22/M5-160	NDM5-125, NDM5-160	AC230V/DC220V	ок. 0,5 A	150 Вт	14000 циклов	10–22 AWG	> 100 мс	3P, 4P
DC1-40/M5-160	NDM5-125, NDM5-160	AC400V	ок. 0,5 A	200 Вт	14000 циклов	10–22 AWG	> 100 мс	3P, 4P
DC1-02/M5-250	NDM5-250	DC24V	ок. 3 A	80 Вт	10000 циклов	10–22 AWG	> 100 мс	3P, 4P
DC1-11/M5-250	NDM5-250	AC110V/DC110V	ок. 1 A	150 Вт	10000 циклов	10–22 AWG	> 100 мс	3P, 4P
DC1-22/M5-250	NDM5-250	AC230V/DC220V	ок. 0,5 A	150 Вт	10000 циклов	10–22 AWG	> 100 мс	3P, 4P
DC1-40/M5-250	NDM5-250	AC400V	ок. 0,5 A	200 Вт	10000 циклов	10–22 AWG	> 100 мс	3P, 4P
DC1-02/M5-630	NDM5-400, NDM5-630	DC24V	ок. 6 A	160 Вт	10000 циклов	10–22 AWG	> 100 мс	3P, 4P
DC1-11/M5-630	NDM5-400, NDM5-630	AC110V/DC110V	ок. 4 A	300 Вт	10000 циклов	10–22 AWG	> 100 мс	3P, 4P
DC1-22/M5-630	NDM5-400, NDM5-630	AC230V/DC220V	ок. 2 A	300 Вт	10000 циклов	10–22 AWG	> 100 мс	3P, 4P
DC1-40/M5-630	NDM5-400, NDM5-630	AC400V	ок. 1,5 A	300 Вт	10000 циклов	10–22 AWG	> 100 мс	3P, 4P
DC1-02/M5-1600	NDM5-1600	DC24V	ок. 10 A	240 Вт	6000 циклов	10–22 AWG	> 300 мс	3P, 4P
DC1-11/M5-1600	NDM5-1600	AC110V/DC110V	ок. 3 A	400 Вт	6000 циклов	10–22 AWG	> 300 мс	3P, 4P
DC1-22/M5-1600	NDM5-1600	AC230V/DC220V	ок. 1,5 A	400 Вт	6000 циклов	10–22 AWG	> 300 мс	3P, 4P
DC1-40/M5-1600	NDM5-1600	AC400V	ок. 1 A	400 Вт	6000 циклов	10–22 AWG	> 300 мс	3P, 4P

Примечание: при ручном управлении поворачивать по часовой стрелке на 180°, вращение против часовой стрелки запрещено. При подключении моторного привода выводы P1, P2 запрещается соединять с S1, S2, S4.

Высота и установочные размеры моторного привода

Габаритный чертёж выключателя с моторным приводом DC1: вид спереди (W, W1, L, L1) и вид сбоку (H, H1, L2).

Габаритные размеры выключателя с установленным моторным приводом DC1 (мм):

Моторный привод	Применимые выключатели	W	W1	L	L1	L2	H	H1	Число полюсов
DC1-□/M5-160	NDM5-125, NDM5-160	90	79	135	88	8	197	93	3P, 4P
DC1-□/M5-250	NDM5-250	105	90	165	88	17.5	206	103	3P, 4P
DC1-□/M5-630	NDM5-400L/M/H, NDM5-630L/M/H	140	118	250	140	30	265	124	3P, 4P
DC1-□/M5-630	NDM5-400U/R, NDM5-630U/R	140	118	250	140	30	285.5	144.5	3P, 4P
DC1-□/M5-1600	NDM5-1600	210	160	268	162	79	305	170	3P, 4P

Примечание: неуказанные допуски — по GB/T 1804-c.

Ручной (поворотный) привод

Ручной привод SC1 служит главным образом для включения и отключения (взвода) выключателя, установленного в распределительном шкафу (щите), поворотной рукояткой на передней стороне двери шкафа.

Ручной привод может комплектоваться квадратной рукояткой с центральным расположением типа «F» или круглой рукояткой с центральным расположением типа «Y» и соответствующей соединительной квадратной осью.

Для ручных приводов разных типоразмеров с соответствующими рукоятками разметка отверстий в двери одинакова.

Ручной привод SC1 с поворотной рукояткой (красная рукоятка, механизм с удлинительной осью).

Типоразмер ручного привода	SC1-Y/M5-160, SC1-F/M5-160	SC1-Y/M5-250, SC1-F/M5-250	SC1-Y/M5-630, SC1-F/M5-630	SC1-Y/M5-1600
Применимые выключатели	NDM5-125, NDM5-160	NDM5-250, NDM5-250V	NDM5-400, NDM5-630, NDM5-400V, NDM5-630V	NDM5-1600

Примечание: когда выключатель включён, дверь шкафа открыть нельзя. Если рукоятка или ручной привод неисправны во включённом положении, дверь можно открыть с помощью аварийного устройства разблокировки на рукоятке.

Габаритные размеры выключателя с установленным ручным приводом SC1 (мм):

Ручной привод	Применимые выключатели	W	L	L1	H	H1	H2	Размер квадрата оси	Число полюсов
SC1-Y/M5-160	NDM5-125, NDM5-160	15	10	107	136	86	18	8 × 8	2P, 3P, 4P
SC1-Y/M5-250	NDM5-250L/M/H	17.5	13	139	151	95	18	8 × 8	3P, 4P (по объединённой ячейке в исходнике — вместе с 125/160: «2P, 3P, 4P»)
SC1-Y/M5-250	NDM5-250U/R/V	17.5	13	174	171.5	115.5	18	8 × 8	3P
SC1-Y/M5-630	NDM5-400L/M/H, NDM5-630L/M/H	22.5	19	214	203	124	18	10 × 10	3P, 4P
SC1-Y/M5-630	NDM5-400U/R/V, NDM5-630U/R/V	22.5	19	214	223.5	144.5	18	10 × 10	3P, 4P
