NDM2L: Двойной щит безопасности
Дифференциальный автоматический выключатель (АВДТ). Комбинирует защиту от сверхтоков (КЗ, перегрузка) и от опасных токов утечки на землю, предотвращая риск поражения людей и возгораний – обязательный элемент в розеточных группах и влажных зонах.

Автоматические выключатели NDM2L — выключатели в литом корпусе со встроенной защитой по дифференциальному току. Предназначены для сетей переменного тока 50/60 Гц с номинальным рабочим напряжением до AC 415 В и номинальным рабочим током до 630 А, для нечастых коммутаций цепей.

Выключатель обеспечивает защиту от перегрузки, короткого замыкания и пониженного напряжения, предохраняя линии и электрооборудование от повреждения. Кроме того, он защищает от угрозы жизни людей и пожара, вызванных длительными замыканиями на землю, которые не обнаруживаются максимальной токовой защитой.

Серия включает типоразмеры NDM2L-125, 250, 400, 630 (3 и 4 полюса, отключающая способность M и H), защиту типов AC и A, расцепители дифференциального тока V (уставки 30–1000 мА) и W (1–30 А, NDM2L-630), исполнения без задержки и с задержкой срабатывания. Сертификация: CCC, TUV, CE.

Особенности

Аксессуары в модульном (кассетном) исполнении устанавливаются быстро, по требованию заказчика, без дополнительной регулировки.
Питание модуля защиты по дифференциальному току берётся от трёх фаз: при обрыве одной фазы модуль продолжает нормально работать.
Регулировка на месте: три ступени номинального отключающего дифференциального тока и три ступени времени задержки — пользователь настраивает по требованиям объекта.
Индикация срабатывания от утечки: после отключения по дифференциальному току выдвигается кнопка-указатель срабатывания.
Устойчивость при неисправностях в сети: при снижении фазного напряжения до 50 В защита по дифференциальному току продолжает надёжно работать.
Функция разъединения (изоляции).
Соответствие стандартам GB/T 14048.1, GB/T 14048.2, IEC 60947-1, IEC 60947-2.

Область применения

Распределительные сети переменного тока 50/60 Гц, Ue до AC 415 В, In до 630 А, нечастые коммутации.
Защита линий и электрооборудования от перегрузки, короткого замыкания и пониженного напряжения.
Защита людей и защита от пожара при длительных замыканиях на землю, не обнаруживаемых максимальной токовой защитой.

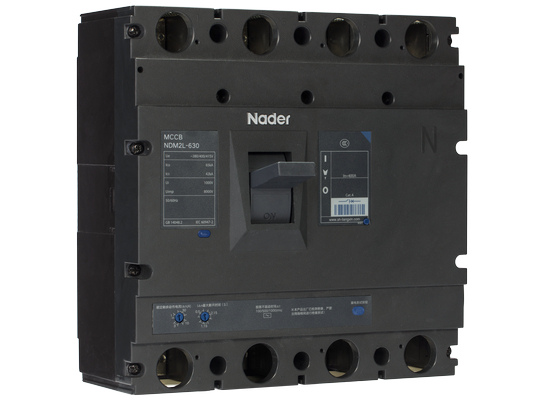

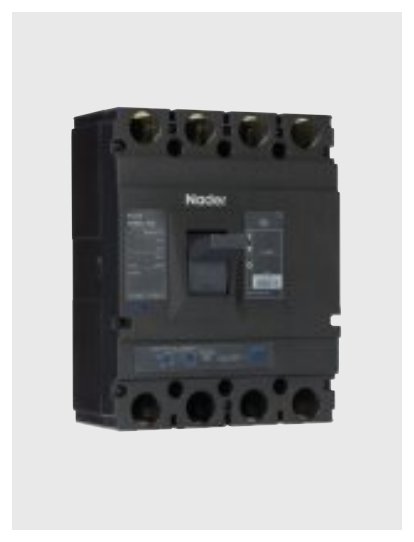

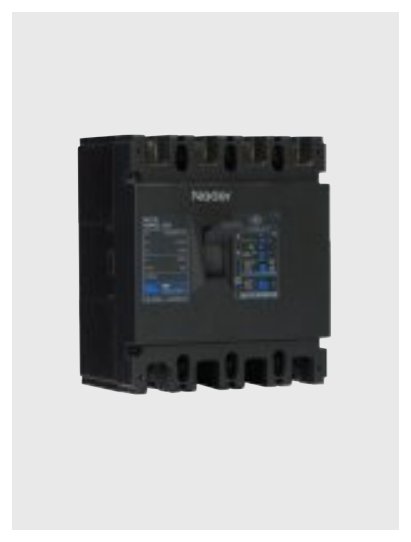

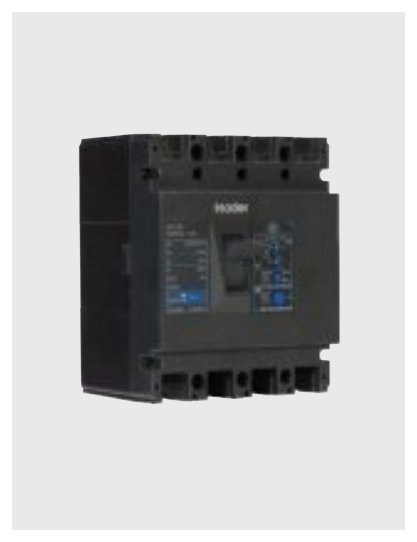

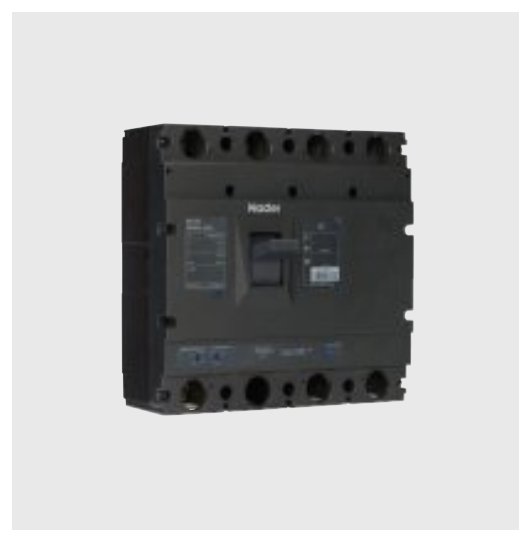

Внешний вид

По каталогу Lazzen (Nader) NDM2 Series, ред. 09.2025 (перевод на русский язык — 10.2026). Технические данные — на вкладке «Характеристики», структура кода и коды аксессуаров — на вкладке «Код заказа».

Особенности:

Тип расцепителя: термомагнитный (нерегулируемый)
In=16..630 A
IDn=30..500 мА
Dt=0,5..2,15 c
Icu=52..100 кА
Un=380..415 V AC
Установка: стационарный, втычной
Кат. применения: А
Кол-во полюсов: 3 / 4

Условия эксплуатации

Параметр	Значение
Температура окружающей среды	−35…+70 °C, среднее за 24 ч не выше +35 °C; выше +40 °C — со снижением номинала (см. таблицу коэффициентов)
Температура хранения	−40…+75 °C
Высота над уровнем моря	≤ 2500 м; выше — со снижением параметров (см. таблицу)
Относительная влажность (работа/хранение)	не более 50 % при +40 °C; при более низких температурах допускается более высокая, напр. до 90 % при +20 °C; при перепадах температуры принимать меры против конденсата
Степень загрязнения	3
Категория установки (перенапряжения)	III — при подключении к главной цепи (уровень распределения и управления); II — без подключения к главной цепи (уровень нагрузки)
Место установки	невзрывоопасная среда без газов и токопроводящей пыли, вызывающих коррозию металлов и разрушение изоляции; защищать от дождя и снега

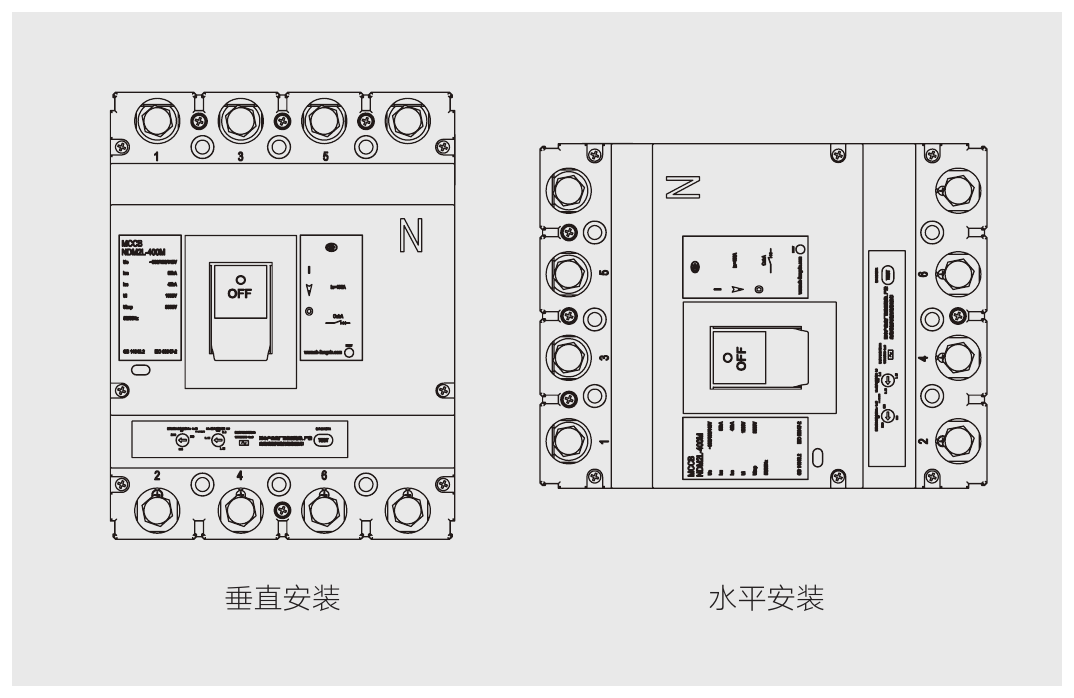

Положение установки	вертикальное (наклон к вертикали ≤ ±22,5°) или горизонтальное
Стандарты	GB/T 14048.1, GB/T 14048.2, IEC 60947-1, IEC 60947-2
Сертификация	CCC, TUV, CE

Таблица 1. Основные технические параметры

Параметр	NDM2L-125	NDM2L-250	NDM2L-400	NDM2L-630
Номинальный ток типоразмера Inm, А	125	250	400	630
Номинальный ток In, А	16, 20, 25, 32, 40, 50, 63, 80, 100, 125	100, 125, 140, 160, 180, 200, 225, 250	225, 250, 315, 350, 400	400, 500, 630
Номинальное напряжение изоляции Ui, В AC	1000	1000	1000	1000
Номинальное импульсное выдерживаемое напряжение Uimp, В	8000	8000	8000	8000
Категория применения	A	A	A	A
Число полюсов / категория отключающей способности	3P M; 3P H; 4P	3P M; 3P H; 4P	3P M; 3P H; 4P	3P M; 3P H; 4P
Icu, кА (AC 380/400/415 В): 3P M / 3P H / 4P	52,5 / 85 / 52,5	52,5 / 85 / 52,5	65 / 100 / 65	65 / 70 / 65
Ics, кА (AC 380/400/415 В): 3P M / 3P H / 4P	35 / 50 / 35	35 / 50 / 35	42 / 70 / 42	42 / 70 / 42
IΔn, мА — без задержки, тип AC	V: 30/100/300/500	V: 30/100/300/500	V: 30/100/300/500/1000	V: 30/100/300/500/1000; W: 1 А/3 А/10 А/30 А
IΔn, мА — без задержки, тип A	V: 30/100/300/500	V: 30/100/300/500	V: 30/100/300/500/1000	—
IΔn, мА — с задержкой, тип AC	V: 100/300/500	V: 100/300/500	V: 100/300/500/1000	V: 100/300/500/1000; W: 1 А/3 А/10 А/30 А
IΔn, мА — с задержкой, тип A	V: 100/300/500	V: 100/300/500	V: 100/300/500/1000	—
Номинальный неотключающий дифференциальный ток IΔno, мА	1/2 IΔn	1/2 IΔn	1/2 IΔn	1/2 IΔn
Номинальная дифференциальная включающая и отключающая способность IΔm, кА	1/4 Icu	1/4 Icu	1/4 Icu	1/4 Icu
Электрическая износостойкость, циклов	8000	8000	7500	7500
Механическая износостойкость без обслуживания, циклов	20000	20000	10000	10000
Механическая износостойкость с обслуживанием, циклов	40000	40000	20000	20000
Габариты L, мм (3P M / 3P H / 4P)	150 / 150 / 150	165 / 165 / 165	257 / 257 / 257	280 / 280 / 280
Габариты W, мм (3P M / 3P H / 4P)	92 / 92 / 122	107 / 107 / 142	150 / 150 / 198	210 / 210 / 280
Габариты H, мм (3P M / 3P H / 4P)	92,5 / 92,5 / 92,5	90,5 / 90,5 / 90,5	107 / 107 / 107	115,5 / 115,5 / 115,5
Зона выброса дуги, мм	≤50	≤50	≤100	≤100
Способ присоединения	переднее присоединение; P	переднее присоединение; P	переднее присоединение; P	переднее присоединение; P
Характеристика срабатывания при дифференциальном токе с постоянной составляющей (тип AC, тип A)	AC, A	AC, A	AC, A	AC
Сертификация (по стр. 2-2)	CCC, TUV, CE	CCC, TUV, CE	CCC, TUV, CE	CCC, TUV, CE

Габаритные размеры указаны без клеммных крышек.

Коэффициенты снижения номинального тока в зависимости от температуры (NDM2L)

№	Номинальный ток типоразмера, А	40 °C	45 °C	50 °C	55 °C	60 °C	65 °C	70 °C
1	125	1	0,977	0,954	0,931	0,907	0,883	0,858
2	250	1	0,982	0,963	0,944	0,924	0,904	0,882
3	400	1	0,981	0,962	0,942	0,922	0,901	0,879
4	630	1	0,979	0,958	0,937	0,915	0,893	0,871

При температуре окружающей среды ниже 40 °C изделие работает нормально, снижение номинала не требуется.

Коэффициенты снижения параметров на большой высоте (NDM2L)

Высота над уровнем моря, м	2000	2500	3000	3500	4000	4500	5000
Поправочный коэффициент рабочего тока	1	1	0,98	0,97	0,95	0,94	0,93
Испытательное напряжение промышленной частоты, В	3500	3500	3150	3000	2800	2650	2500
Напряжение изоляции, В	1000	1000	900	850	810	770	730

Мощность потерь выключателей NDM2L

Модель	Ток, А	Суммарная мощность потерь, Вт (переднее и заднее присоединение)
NDM2L-125	125	40
NDM2L-250	250	67
NDM2L-400	400	115
NDM2L-630	630	187

Требования к защите (время-токовые характеристики)

Номинальный ток расцепителя In, А	1,05 In (холодное состояние), время несрабатывания, ч (тепловой расцепитель, +40 °C)	1,3 In (горячее состояние), время срабатывания, ч	Ток срабатывания электромагнитного расцепителя, А	Примечание
16 ≤ In ≤ 63	1	1	10In × (1 ± 20 %)	Для распределения электроэнергии
63 < In ≤ 630	2	2	10In × (1 ± 20 %)	Для распределения электроэнергии

Время срабатывания по дифференциальному току

Исполнение	Параметр	IΔn	2IΔn	5IΔn	10IΔn
Без задержки	Максимальное время отключения, с	0,2	0,1	0,04	0,04
С задержкой	Максимальное время отключения, с	0,5/1,15/2,15	0,35/1/2	0,25/0,9/1,9	0,25/0,9/1,9
С задержкой	Предельное время несрабатывания Δt, с	—	0,1/0,5/1	—	—

Таблица 4. Габаритные и установочные размеры, мм

Модель	L	L1	L2	L3	W 3P	W 4P	W1	W2	W3	W4	W5	H	H1	H2	H3	H4	M	Y	X1	X2	Φ
NDM2L-125	150	88	50	59	92	122	26	18	22	30	33	92,5	82,5	29	7,5	126	8	129	30	60	4,5
NDM2L-250	165	102	50	67	107	142	29	23	11	35	39	90,5	85,5	23	6,5	122,5	8	126	35	70	4,5
NDM2L-400	257	175	88	97	150	198	64	32,5	17,5	48	43	107	97,5	38,5	6,5	154	10	194	44	94	7
NDM2L-630	280	204	88	116	210	280	64	44	52	70	73	116,5	104	40 (вход) / 43 (выход)	7	162	12	243	70	140	7

Неуказанные допуски — по GB/T 1804-c. X1 — для 3-полюсных, X2 — для 4-полюсных выключателей.

Выбор сечения соединительных шин (проводников)

Номинальный ток, А	16; 20	25	32	40; 50	63	80	100	125; 140	160	180; 200; 225	250	315; 350	400
Сечение проводника, мм²	2,5	4,0	6,0	10	16	25	35	50	70	95	120	185	240

Выбор кабелей и медных шин

Номинальный ток, А	Кабель: количество	Кабель: сечение, мм²	Медная шина: количество	Медная шина: размер, мм
500	2	150	2	30 × 5
630	2	185	2	40 × 5

1. При присоединении к выключателю выбирайте подходящий способ присоединения по разделу «Габаритные, установочные размеры и способы присоединения». 2. При использовании медных шин шины нельзя присоединять непосредственно к корпусу выключателя — необходимо заказать аксессуар «соединительные шины».

Изоляционные расстояния при установке в металлическом шкафу, мм

Модель	A (вводные выводы — стенка шкафа), с клеммными крышками	A, без клеммных крышек	B (боковая стенка — стенка шкафа)	C (выходные выводы — стенка шкафа)
NDM2L-125	25	65	30	30
NDM2L-250	25	65	30	30
NDM2L-400	25	120	35	35
NDM2L-630	25	120	35	35

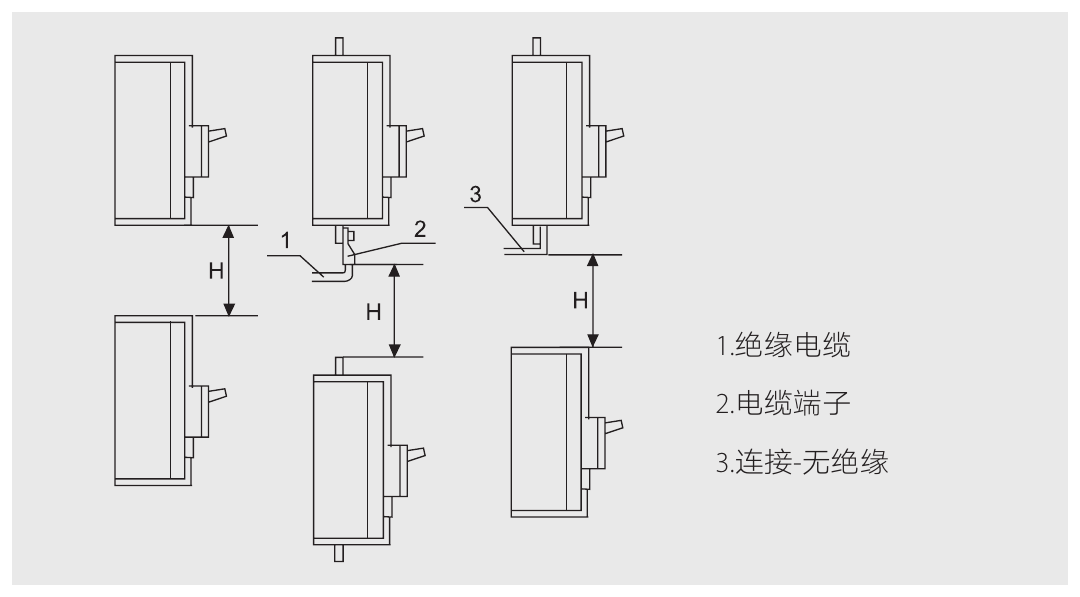

Минимальное расстояние между выключателями, установленными один над другим

Модель	H, мм, с клеммными крышками	H, мм, без клеммных крышек
NDM2L-125	90	91
NDM2L-250	90	93
NDM2L-400	155	155
NDM2L-630	155	155

Перед подачей напряжения проверьте, что клеммные крышки или межфазные перегородки установлены на место. Обозначения на рисунке: 1 — изолированный кабель; 2 — кабельный наконечник; 3 — соединение без изоляции.

Минимальное межосевое расстояние при установке в ряд

Модель	Ширина выключателя 3P, мм	Ширина 4P, мм	Межосевое расстояние I, 3P, мм	Межосевое расстояние I, 4P, мм
NDM2L-125	92	122	122	152
NDM2L-250	107	142	137	172
NDM2L-400	150	198	190	238
NDM2L-630	210	280	250	320

1. При установке в ряд или друг над другом проверьте, чтобы соединительные шины или кабели не уменьшали воздушные изоляционные промежутки. 2. Неуказанные допуски — по GB/T 1804-c.

Время-токовые характеристики (ВАХ)

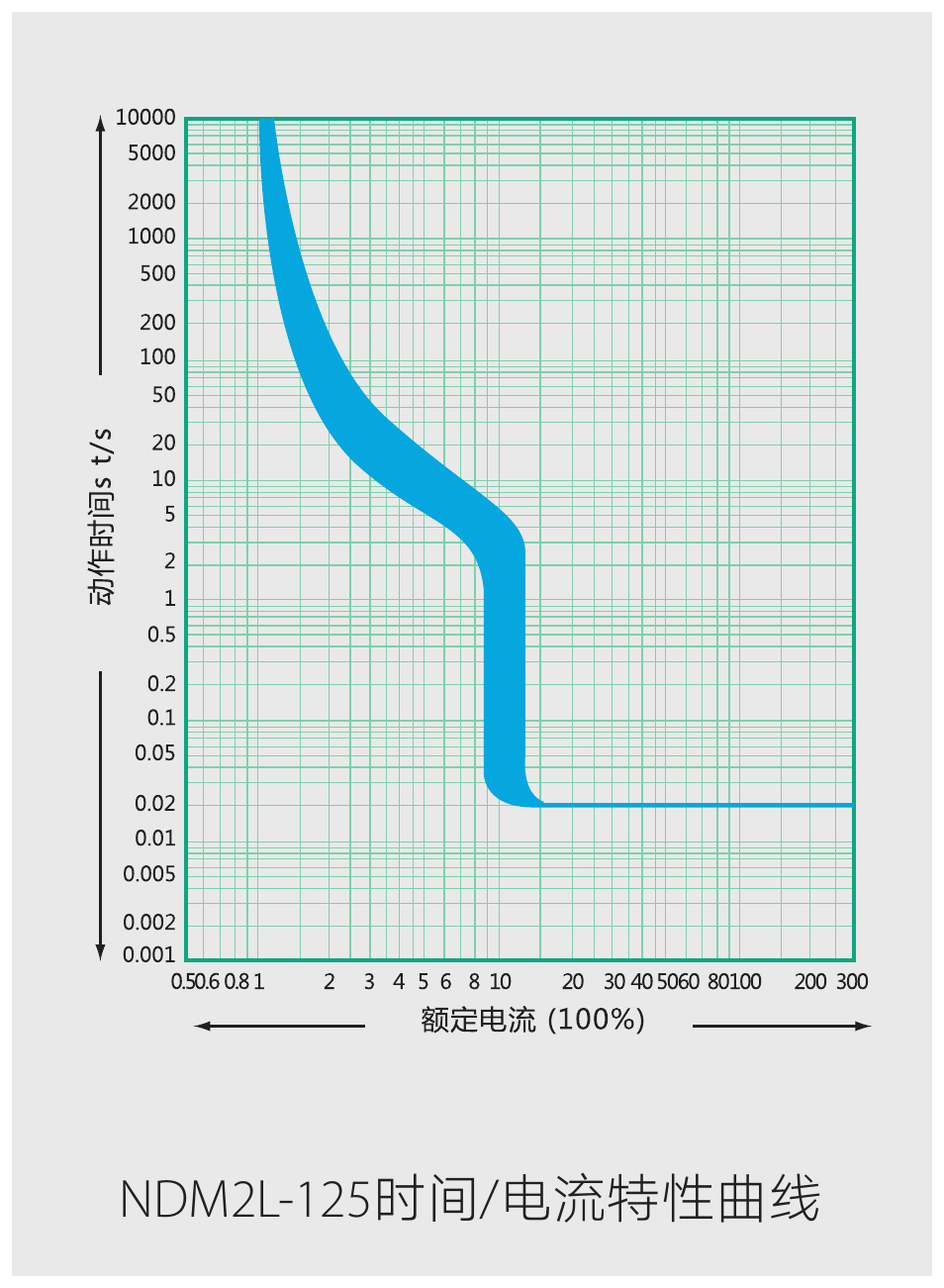

NDM2L-125: время-токовая характеристика (защита от перегрузки и КЗ)

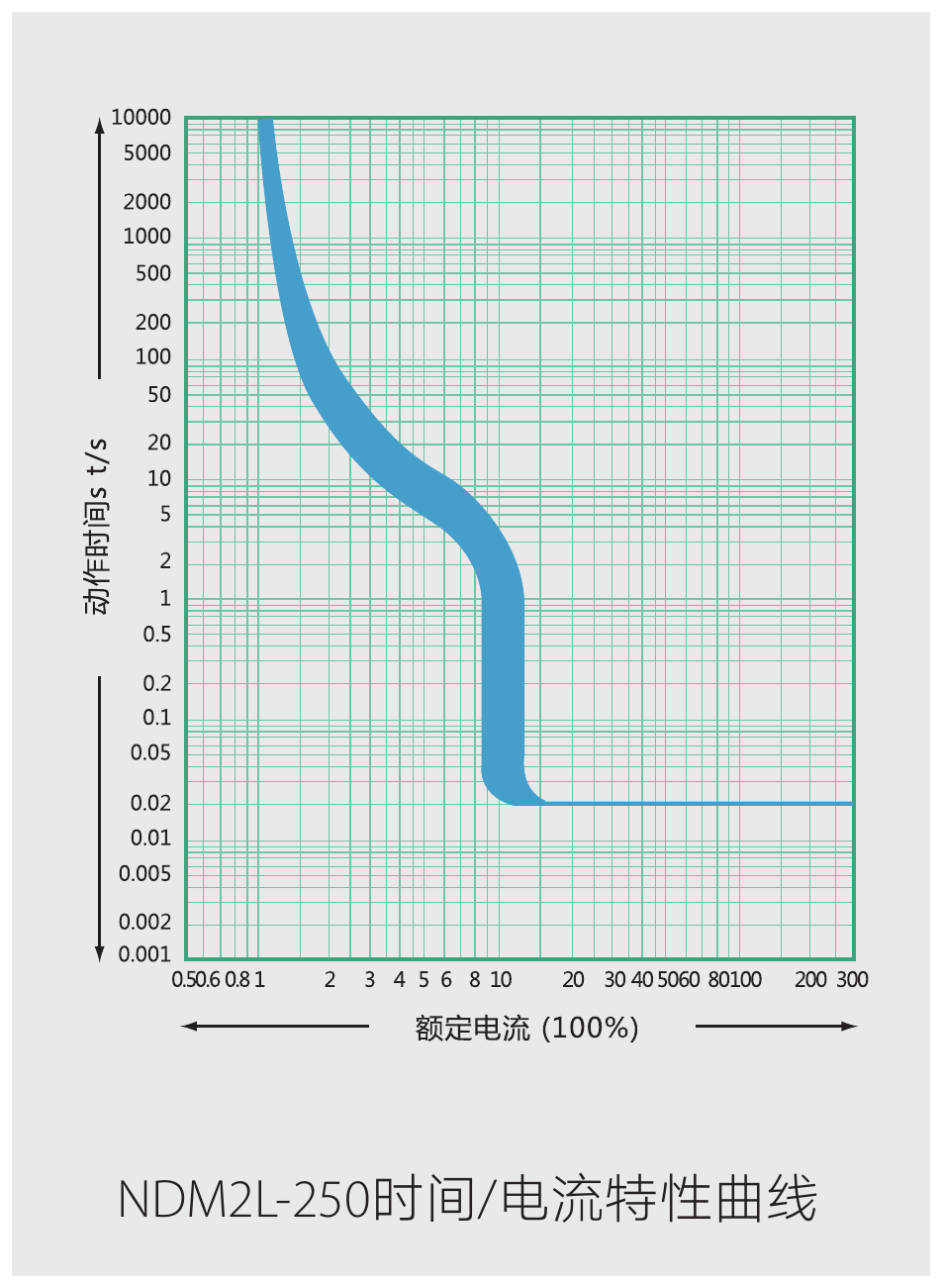

NDM2L-250: время-токовая характеристика (защита от перегрузки и КЗ)

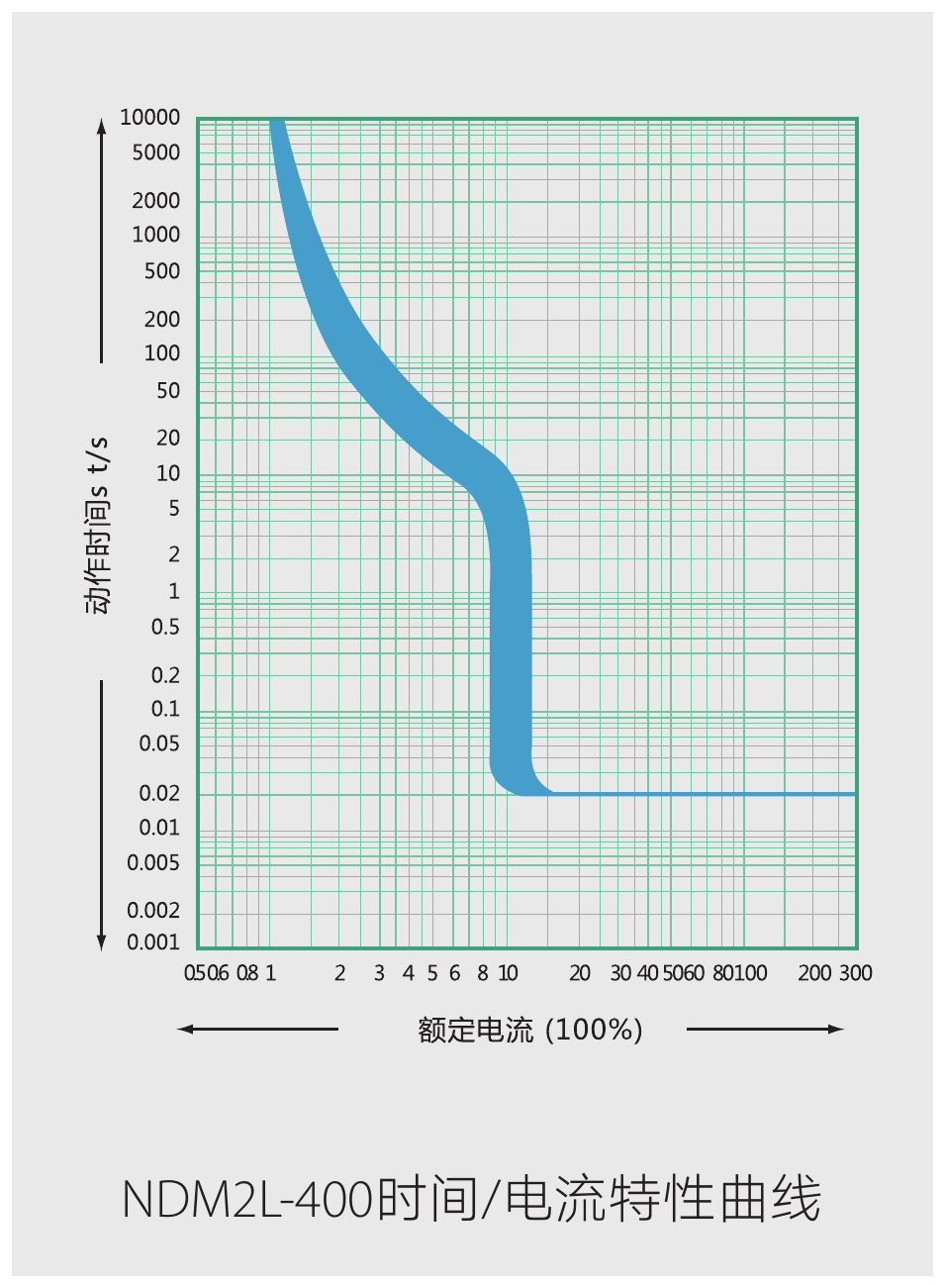

NDM2L-400: время-токовая характеристика (защита от перегрузки и КЗ)

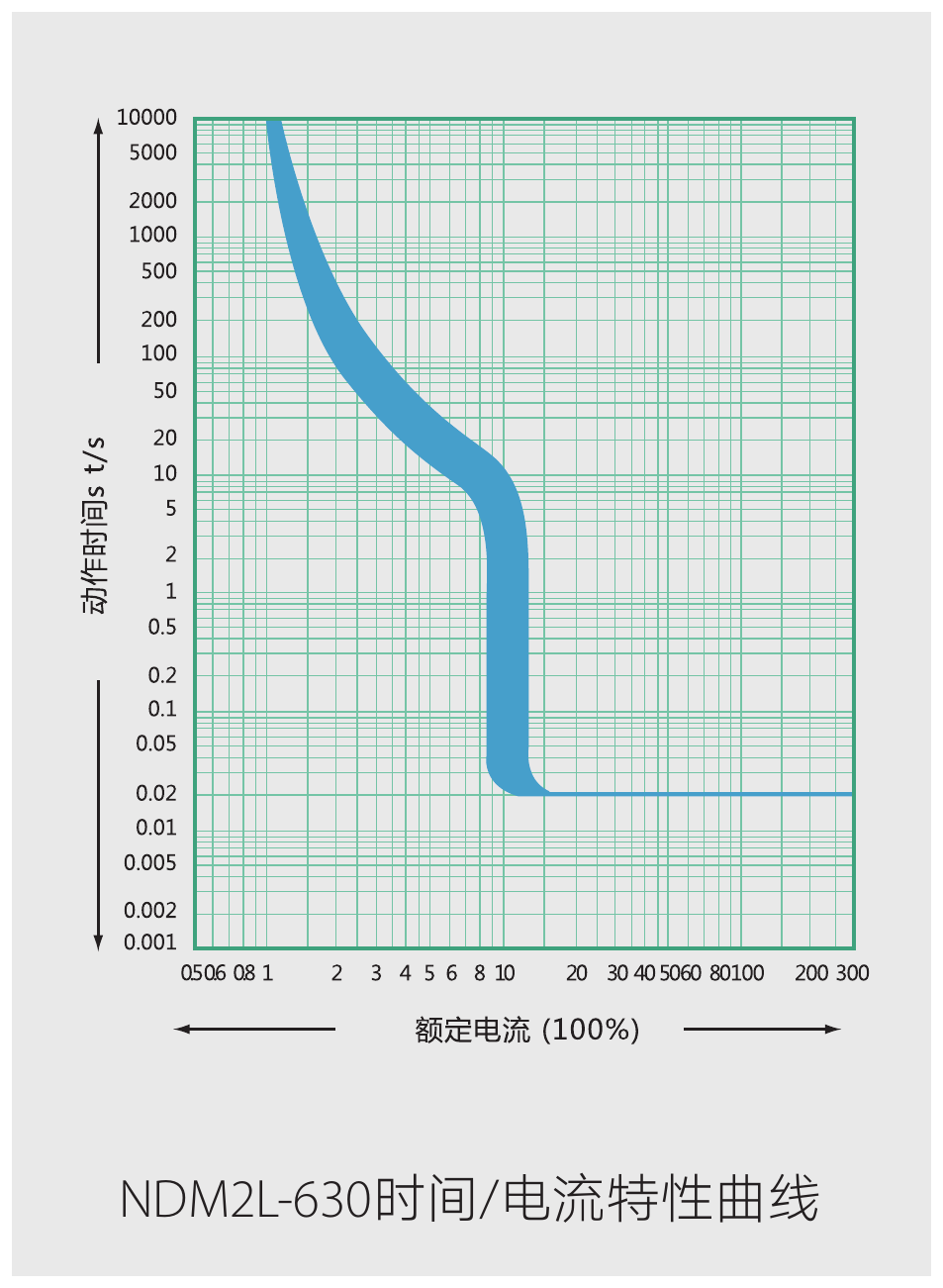

NDM2L-630: время-токовая характеристика (защита от перегрузки и КЗ)

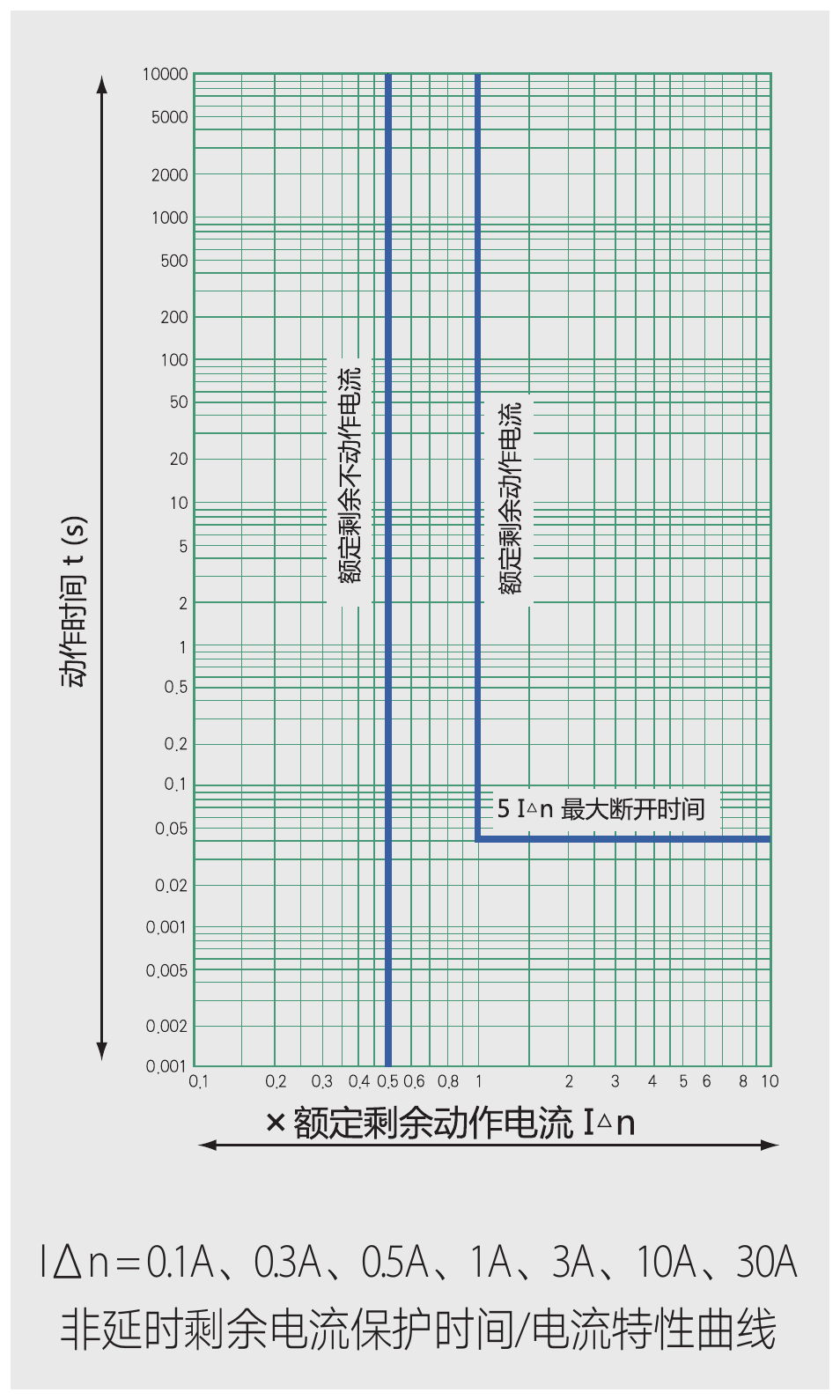

Защита по дифференциальному току без задержки (IΔn = 0,1…30 А): время-токовая характеристика; 5IΔn — максимальное время отключения

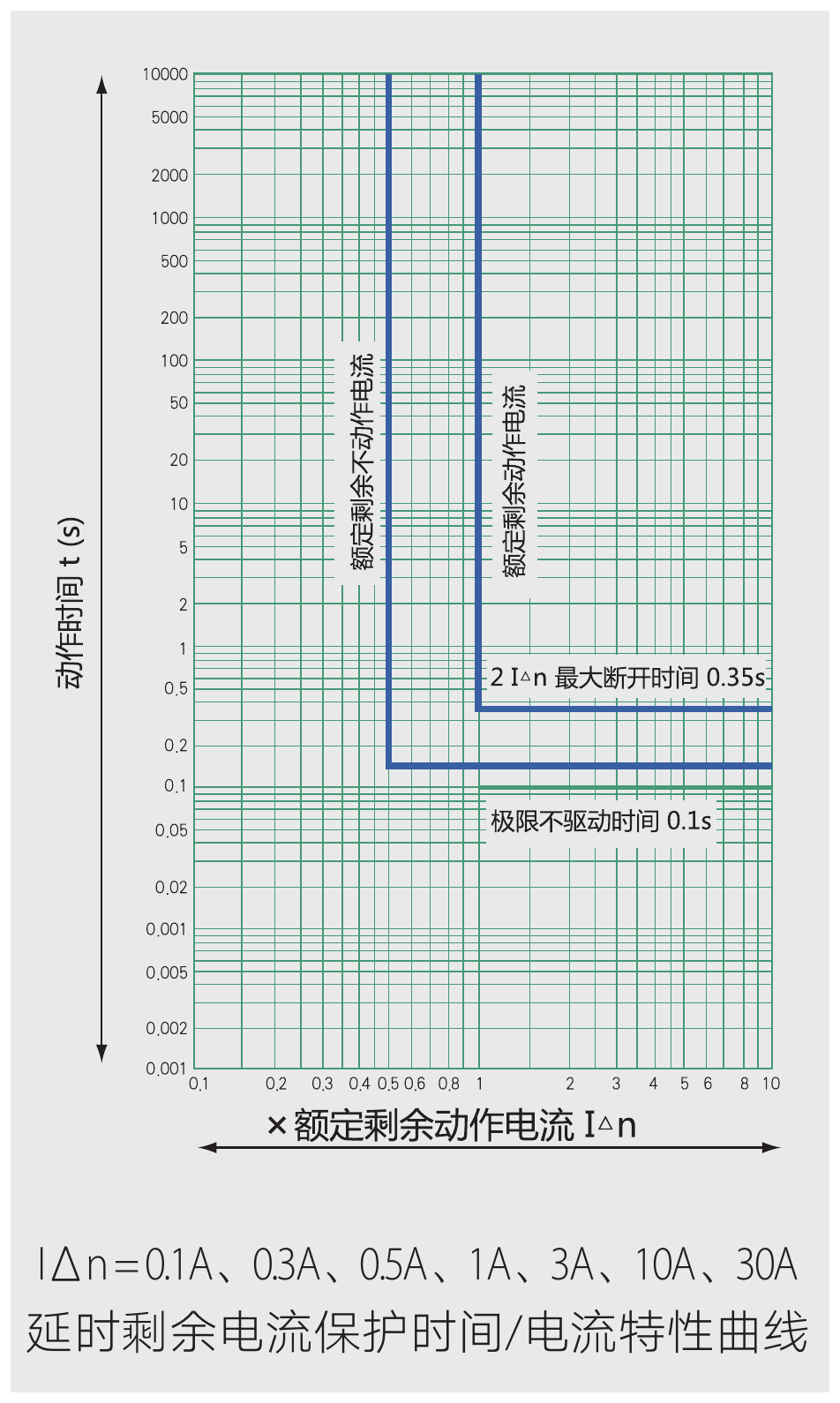

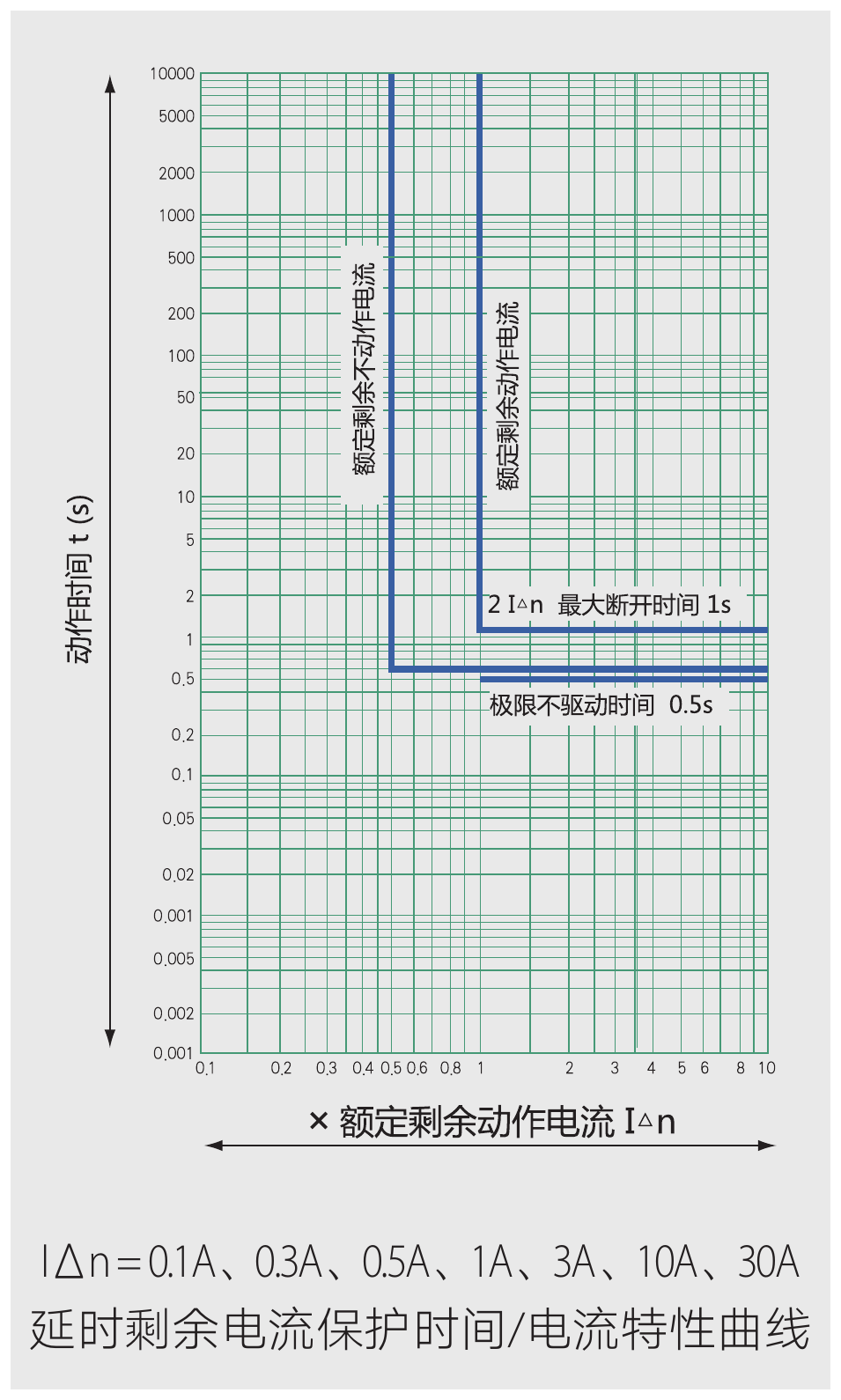

Защита по дифференциальному току с задержкой: 2IΔn — максимальное время отключения 0,35 с, предельное время несрабатывания 0,1 с

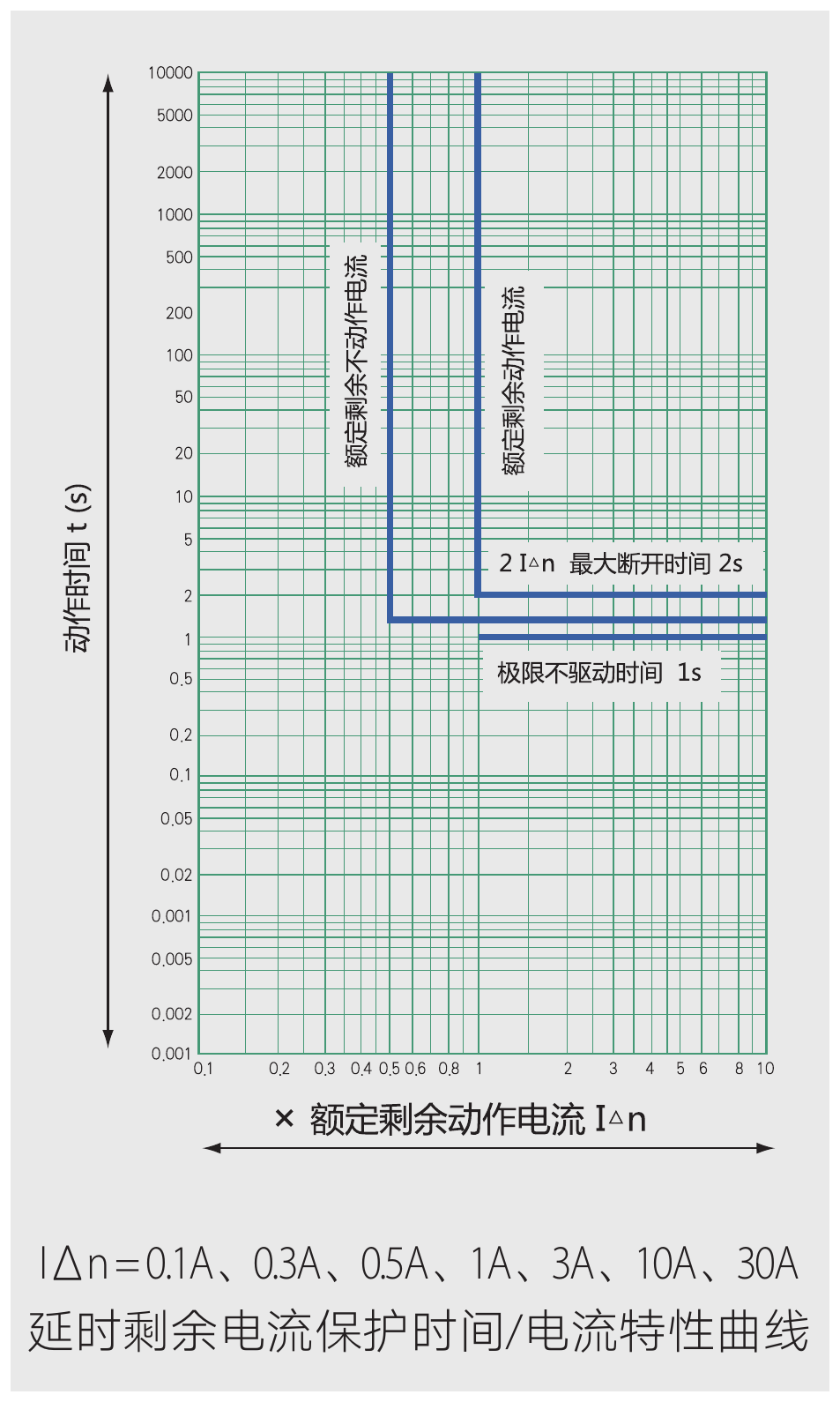

Защита по дифференциальному току с задержкой: 2IΔn — максимальное время отключения 1 с, предельное время несрабатывания 0,5 с

Защита по дифференциальному току с задержкой: 2IΔn — максимальное время отключения 2 с, предельное время несрабатывания 1 с

Габаритные и установочные размеры

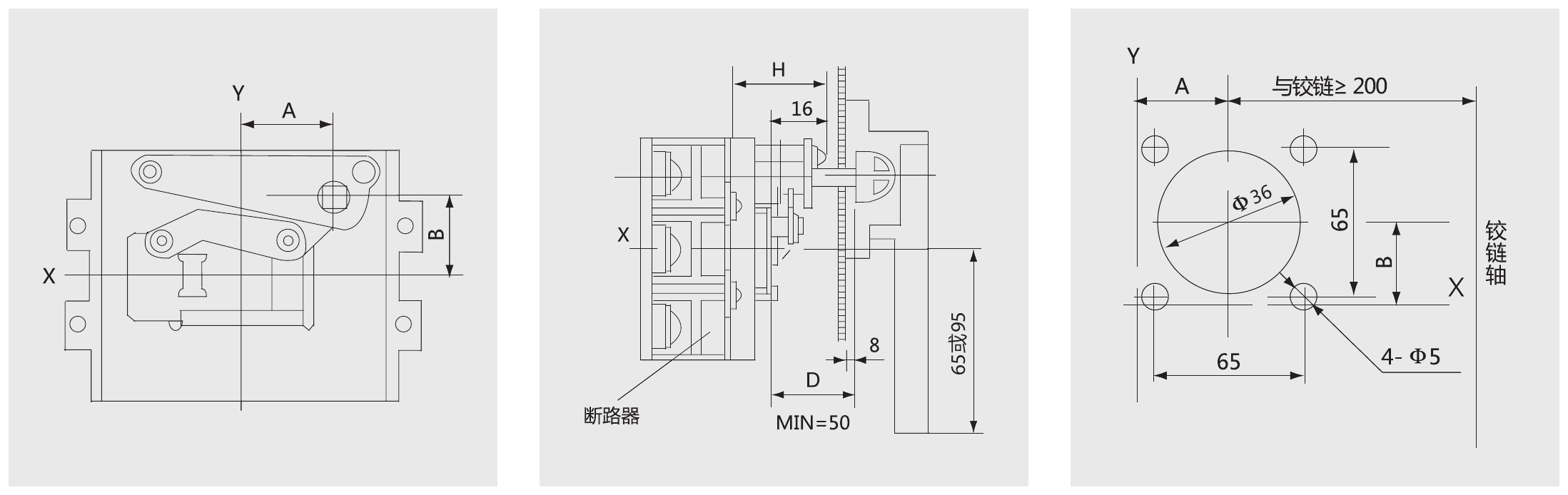

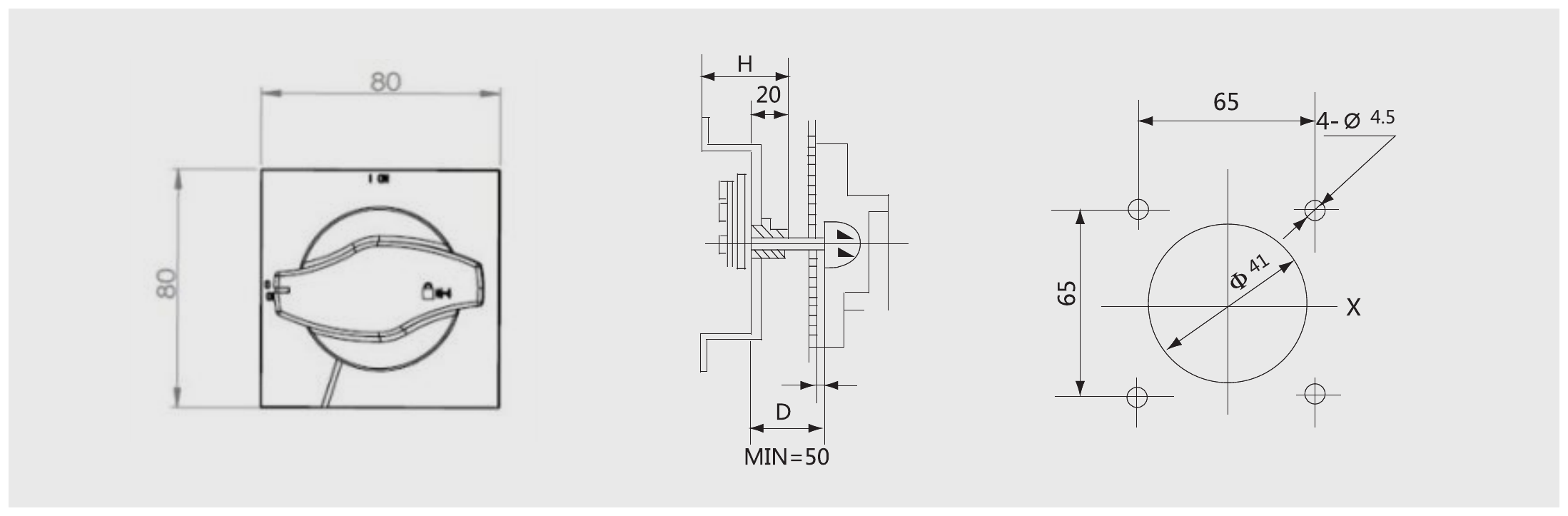

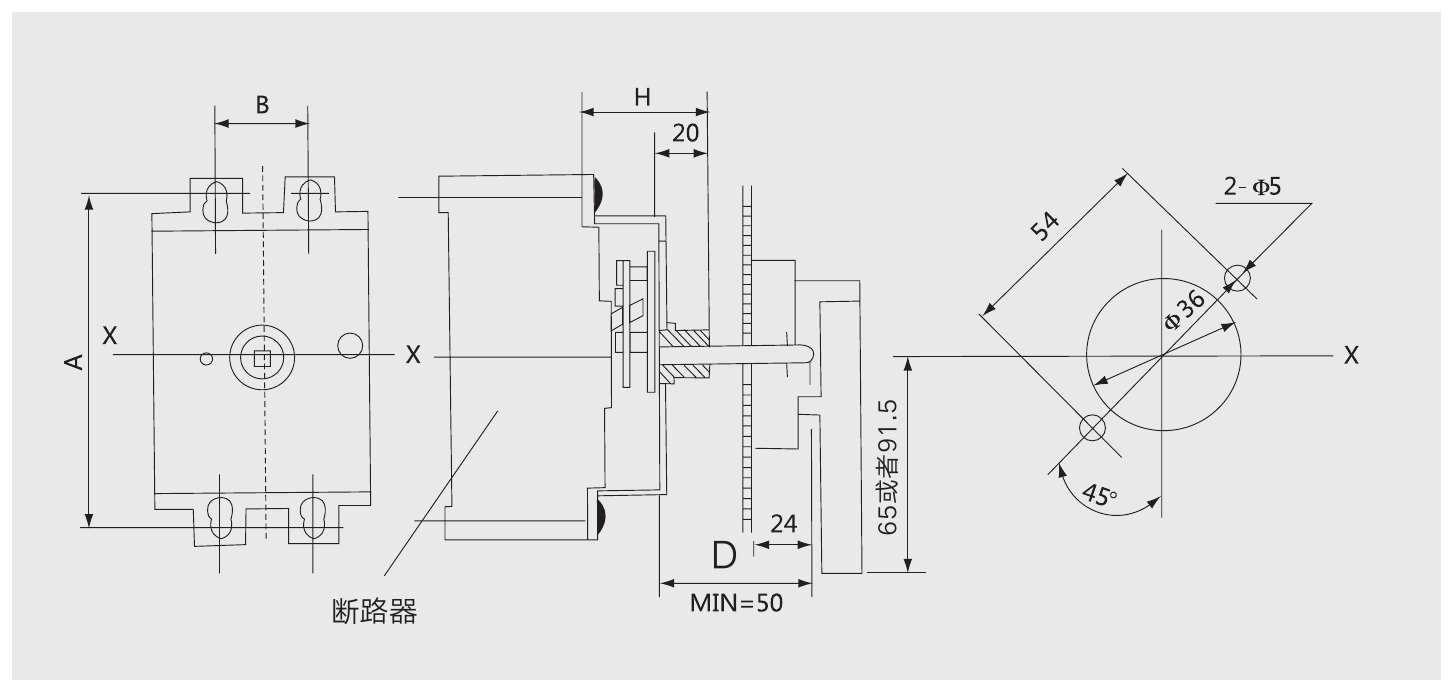

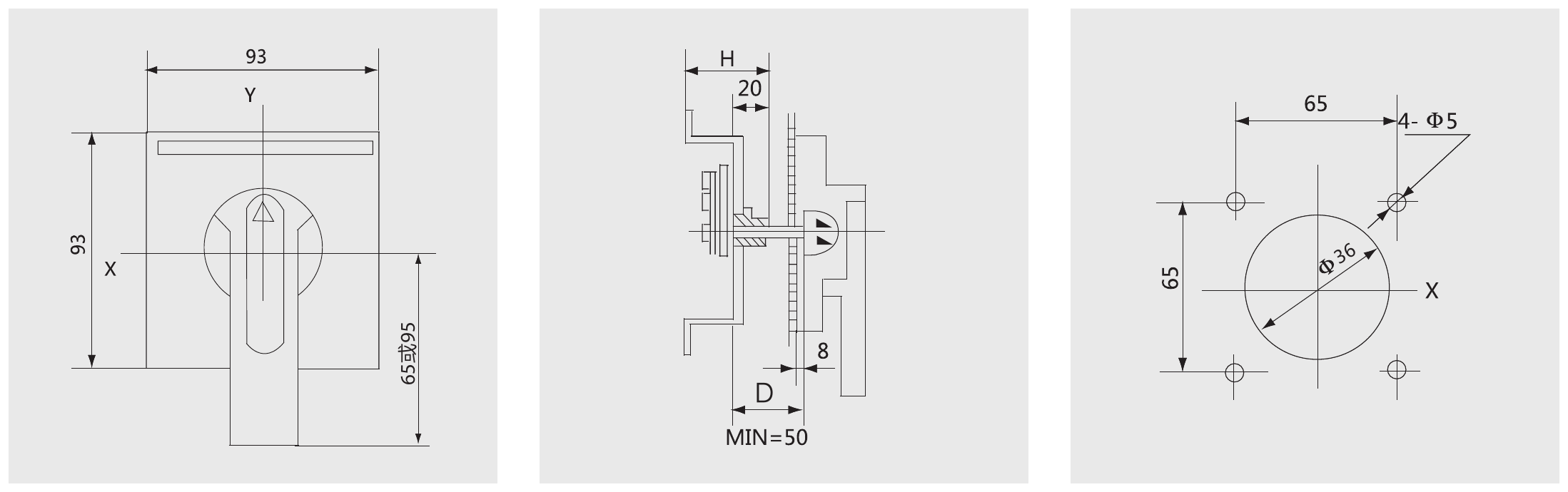

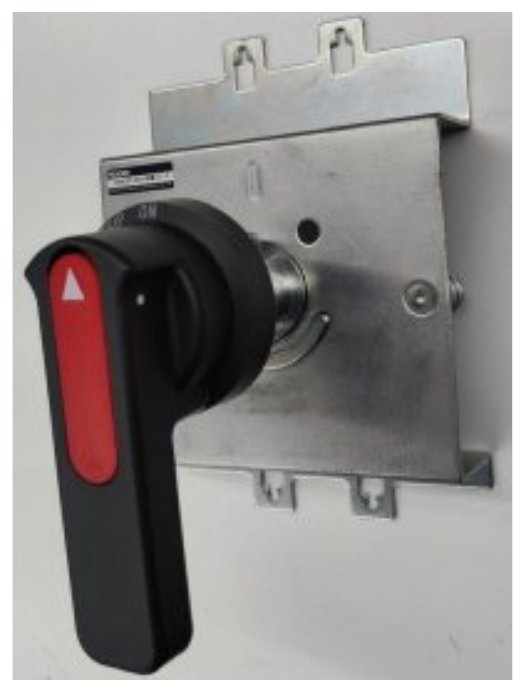

Рукоятка IP65 (типоразмер 250 и ниже): разметка отверстий

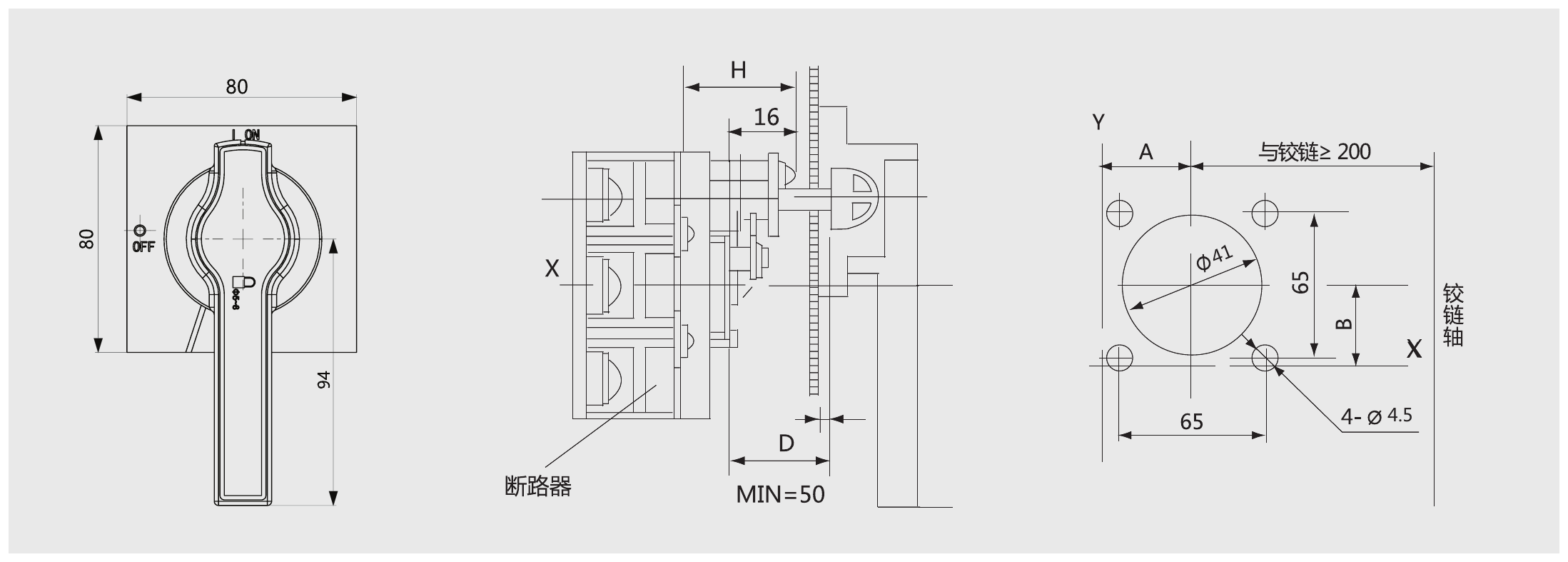

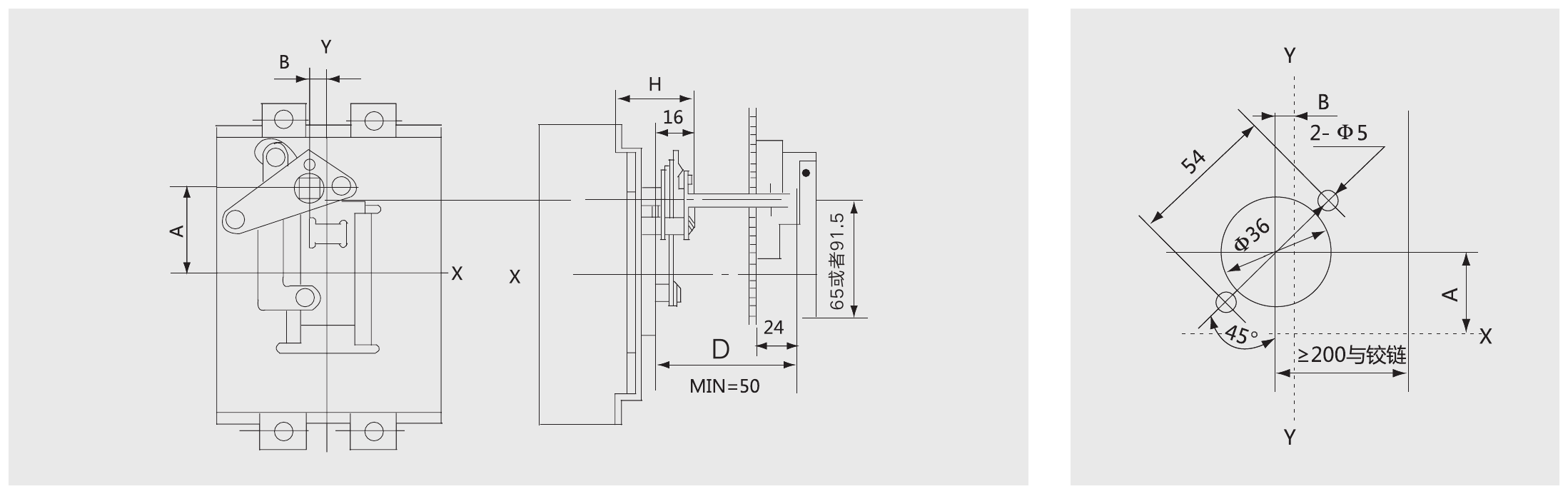

Рукоятка IP65 (типоразмер 400 и выше): разметка отверстий

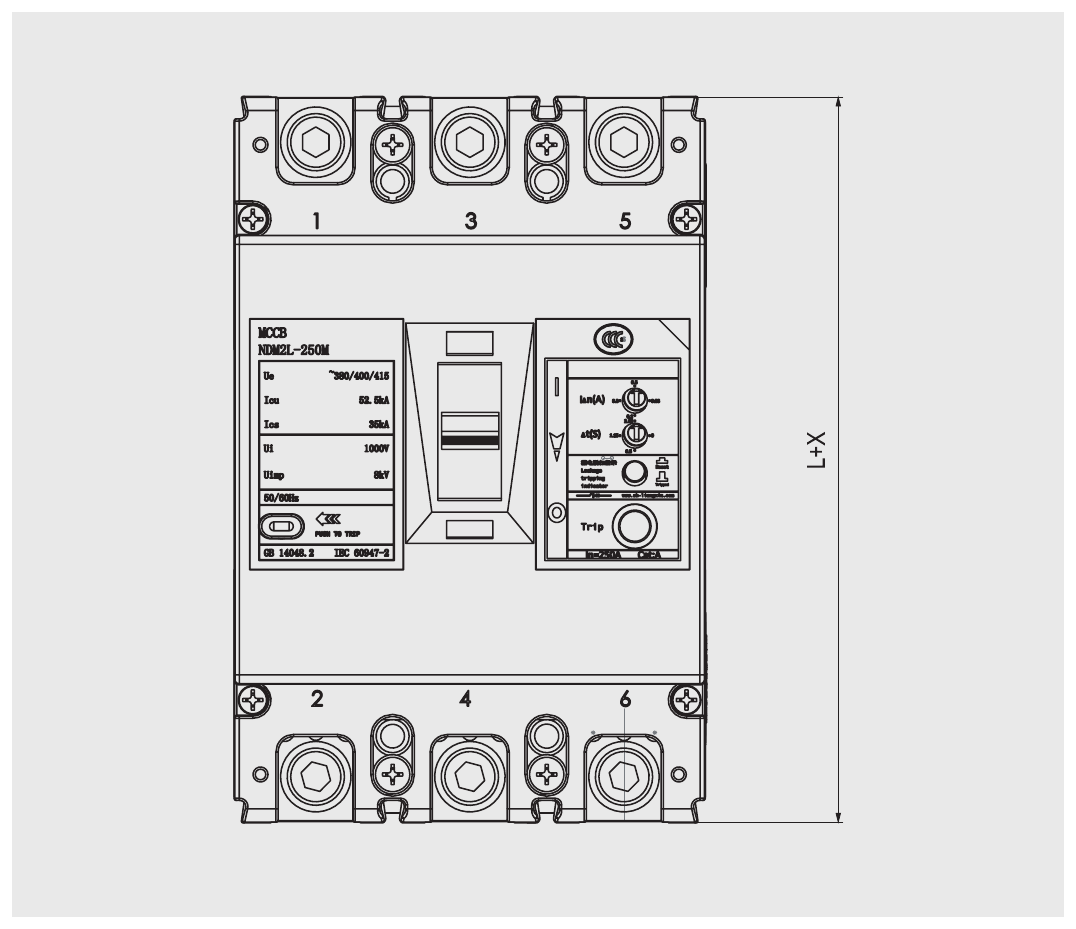

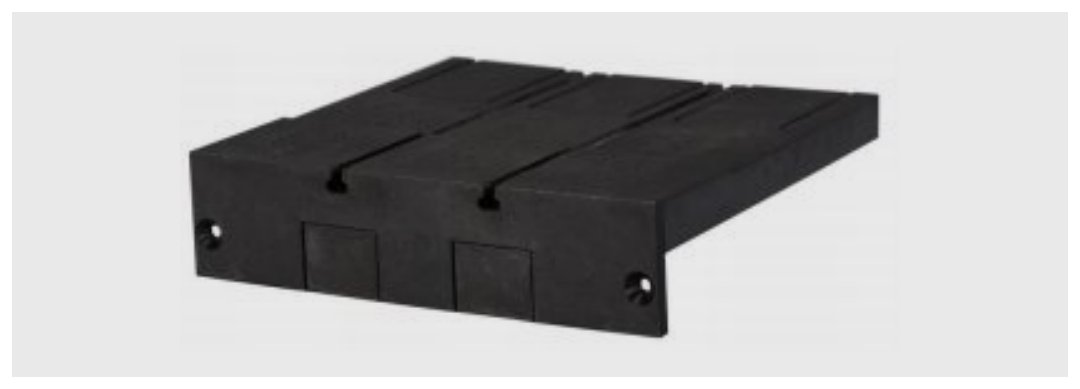

Длина выключателя с клеммными крышками L+X

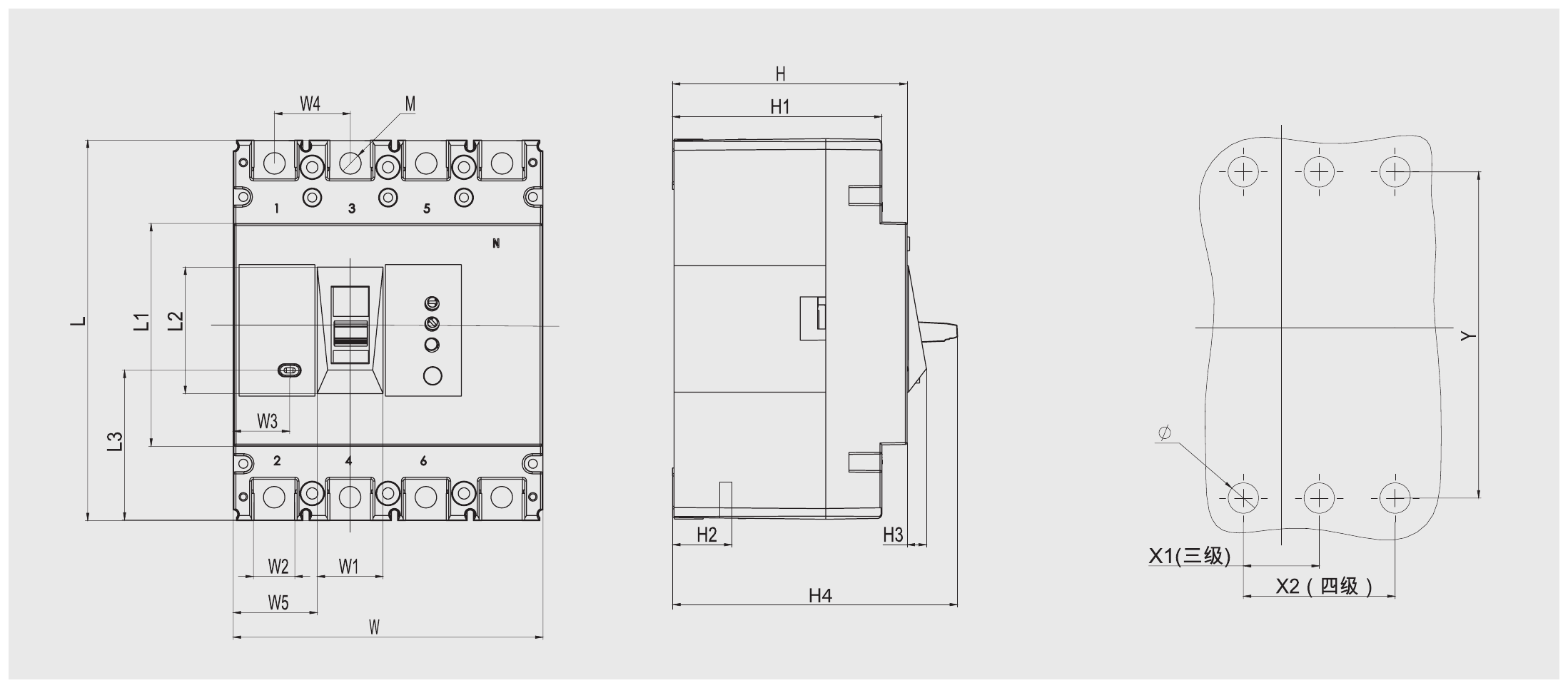

Габаритные и установочные размеры (к табл. 4)

Схемы подключения

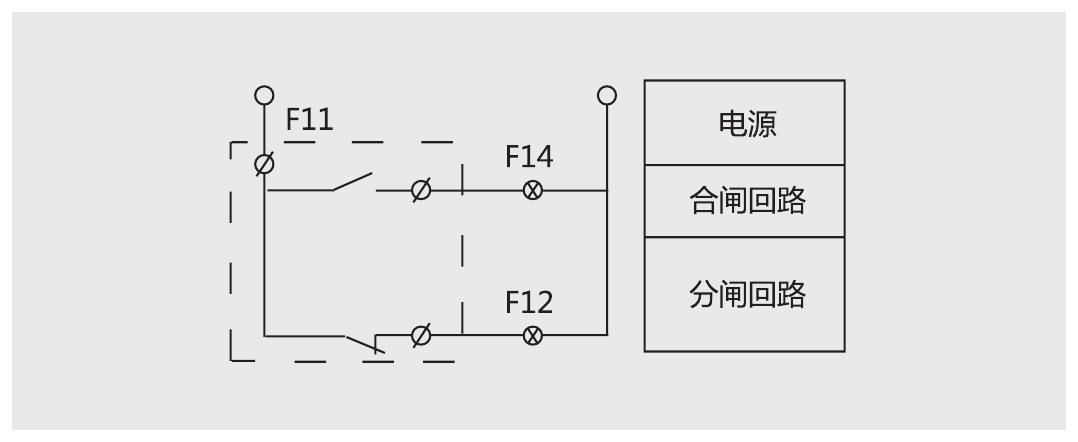

Схема подключения вспомогательного контакта

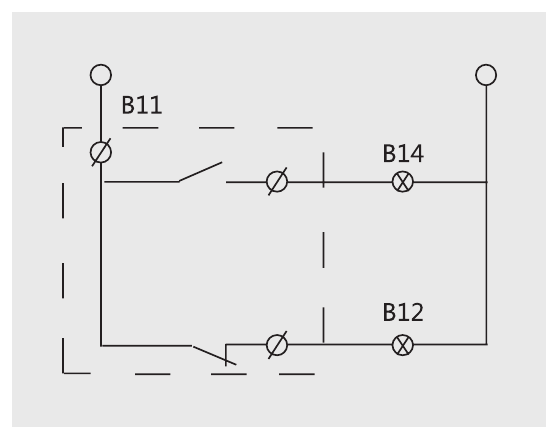

Схема подключения сигнального (аварийного) контакта

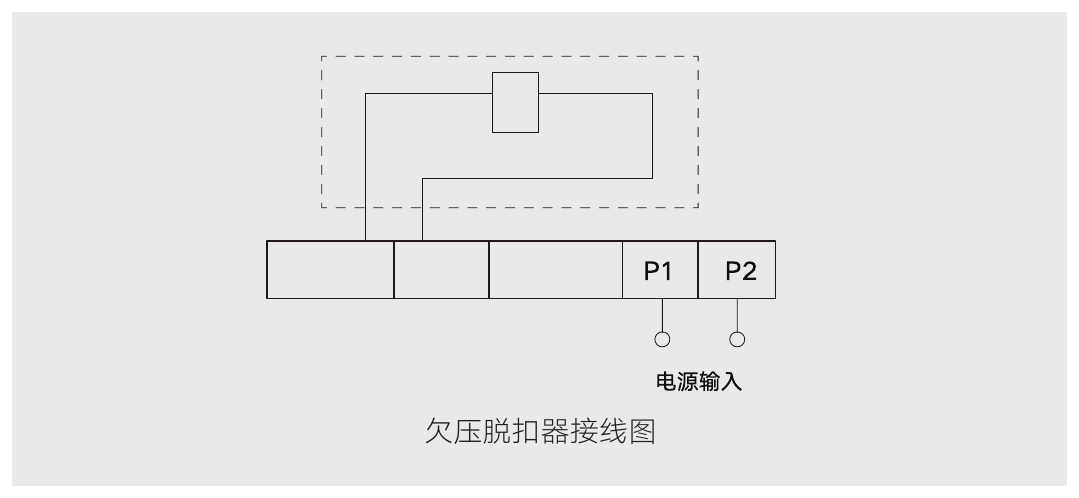

Схема подключения расцепителя минимального напряжения (P1, P2 — питание)

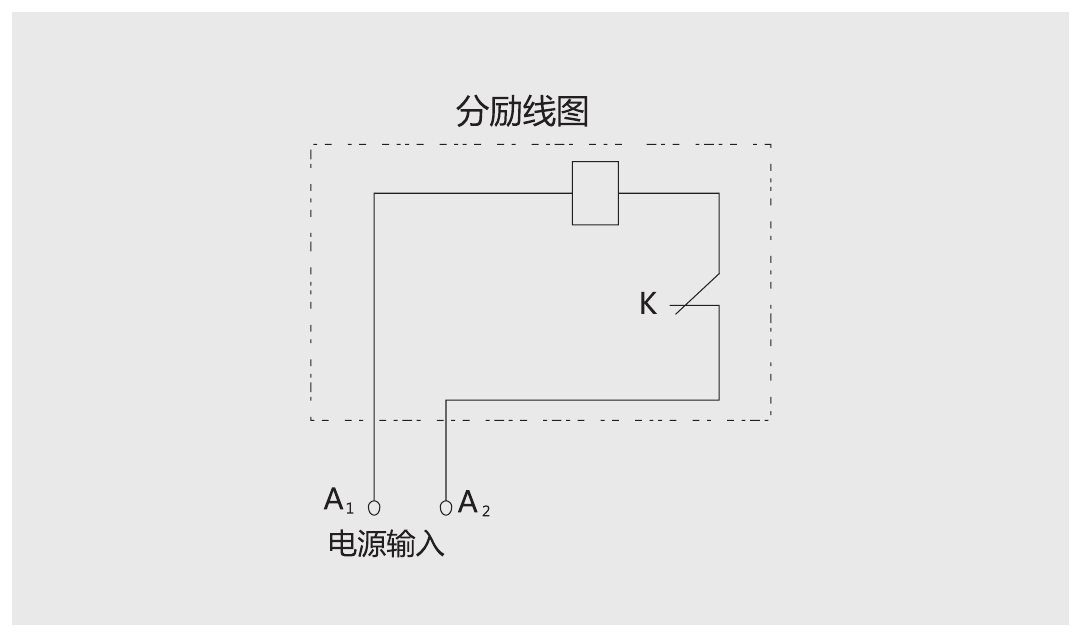

Схема подключения независимого расцепителя (A1, A2 — питание)

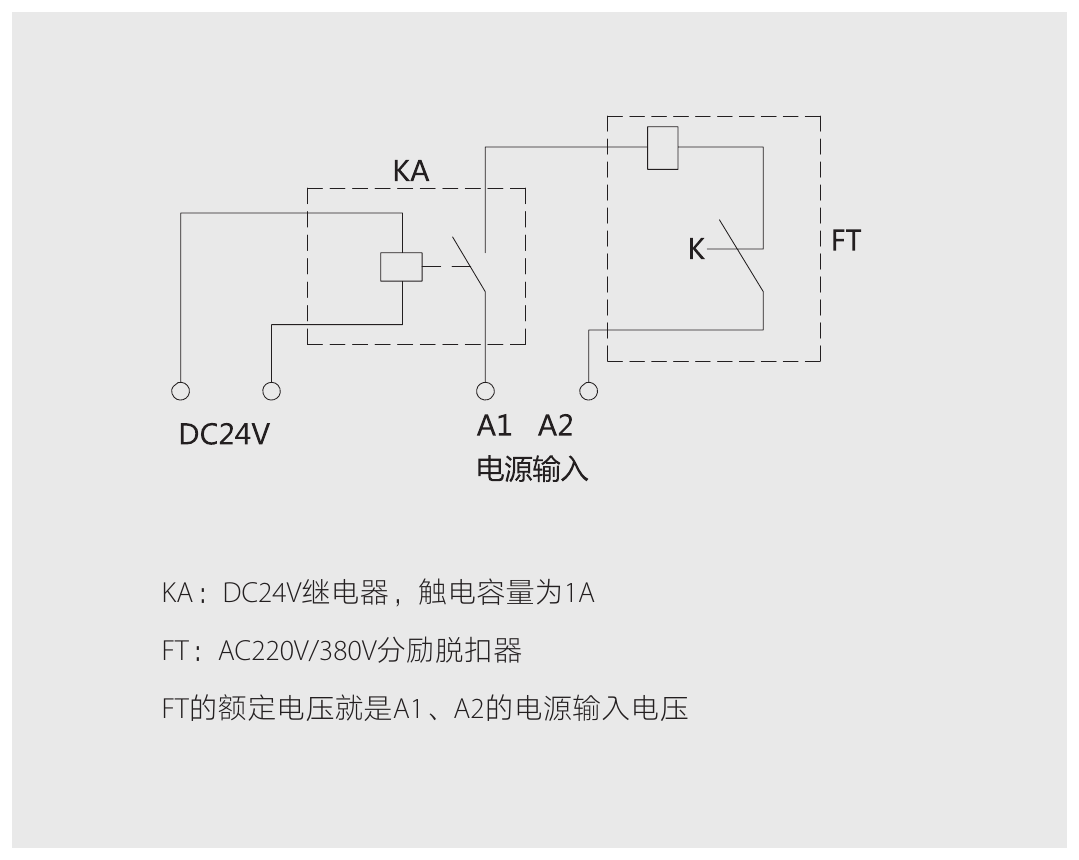

Независимый расцепитель AC 220/380 В с промежуточным реле DC 24 В

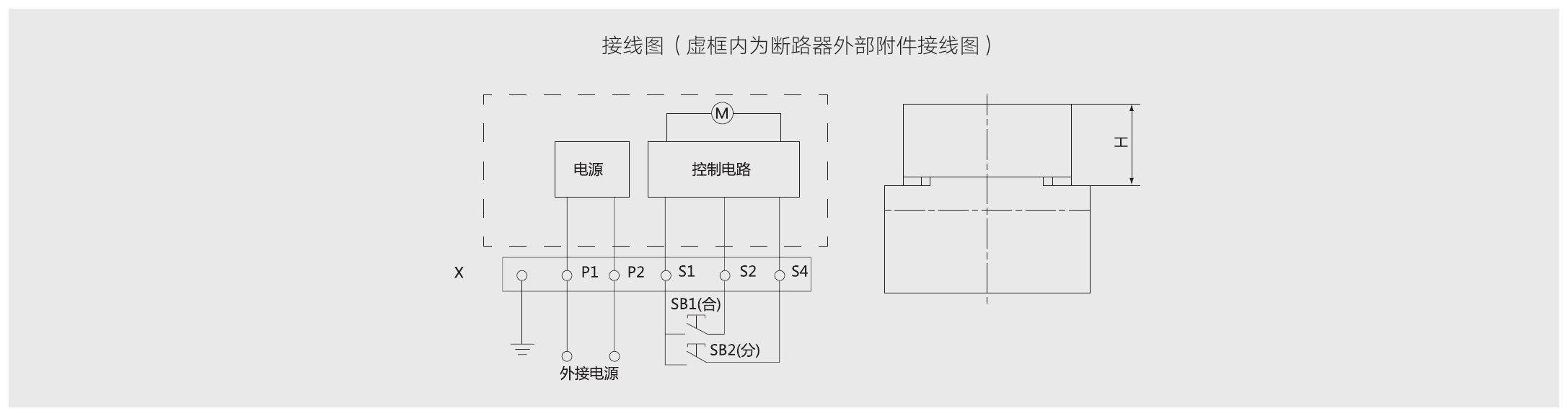

Схема подключения моторного привода и размер H

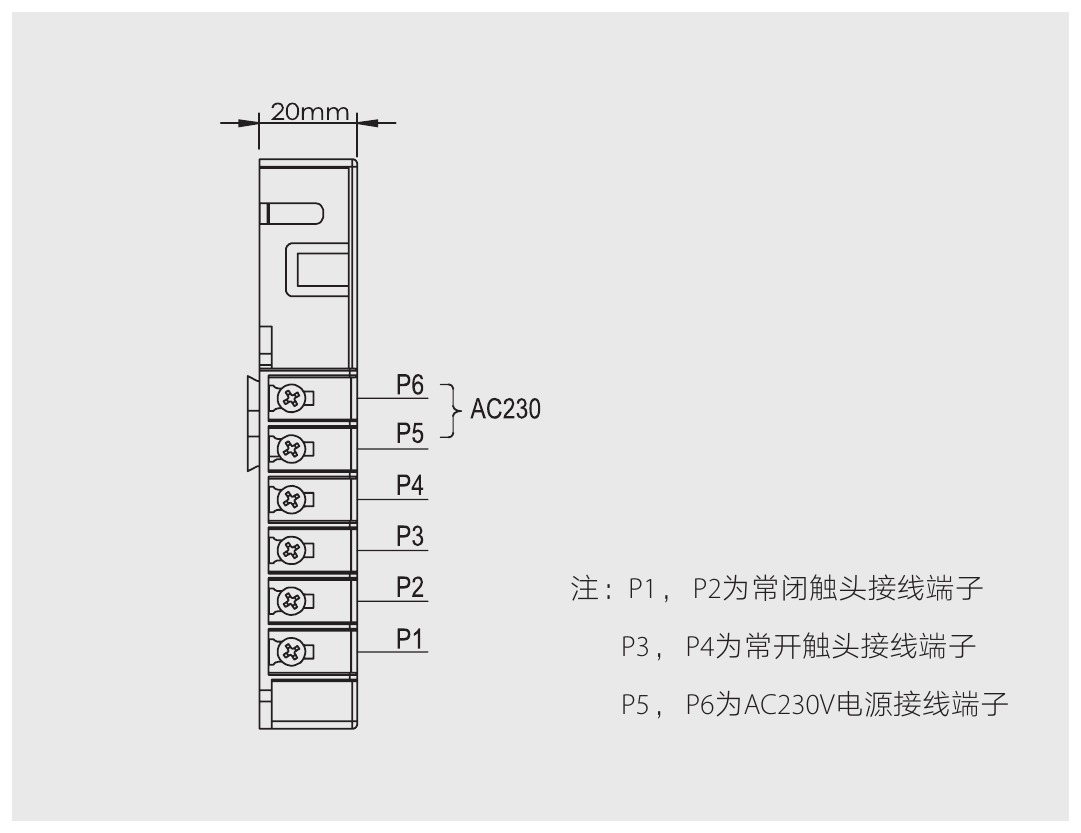

Схема подключения модуля сигнализации утечки без отключения: P1, P2 — НЗ контакт; P3, P4 — НО контакт; P5, P6 — питание AC 230 В

Монтаж, втычное и выдвижное исполнение

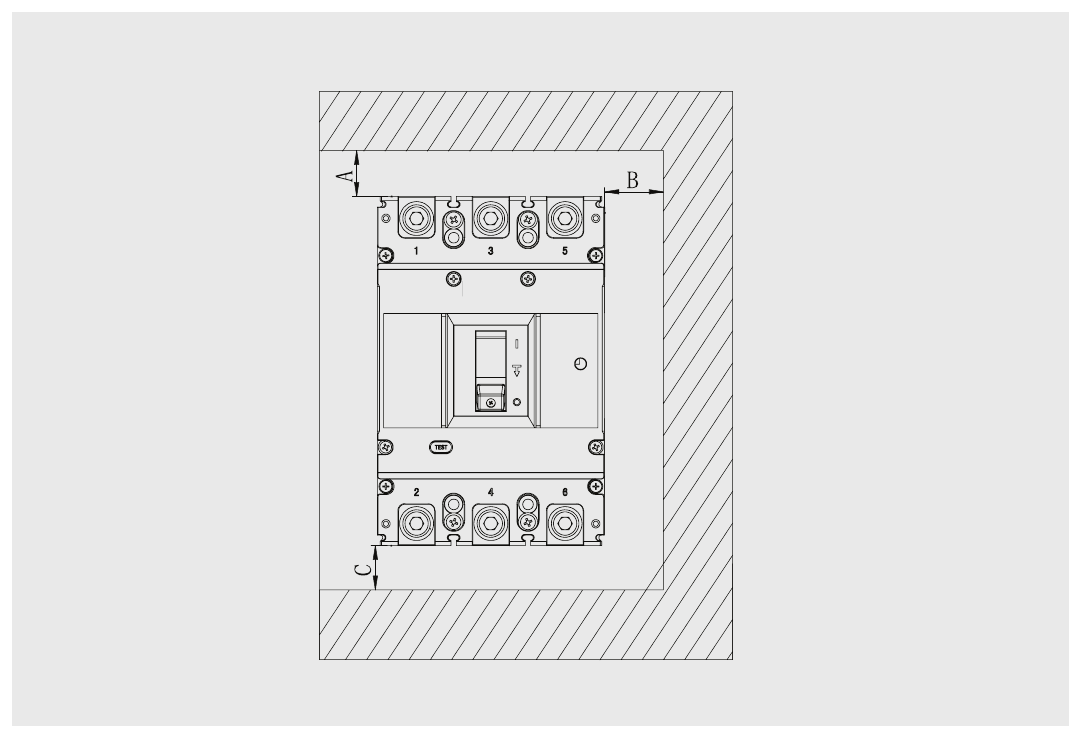

Изоляционные расстояния в металлическом шкафу (A, B, C)

Минимальное расстояние H между выключателями, установленными один над другим

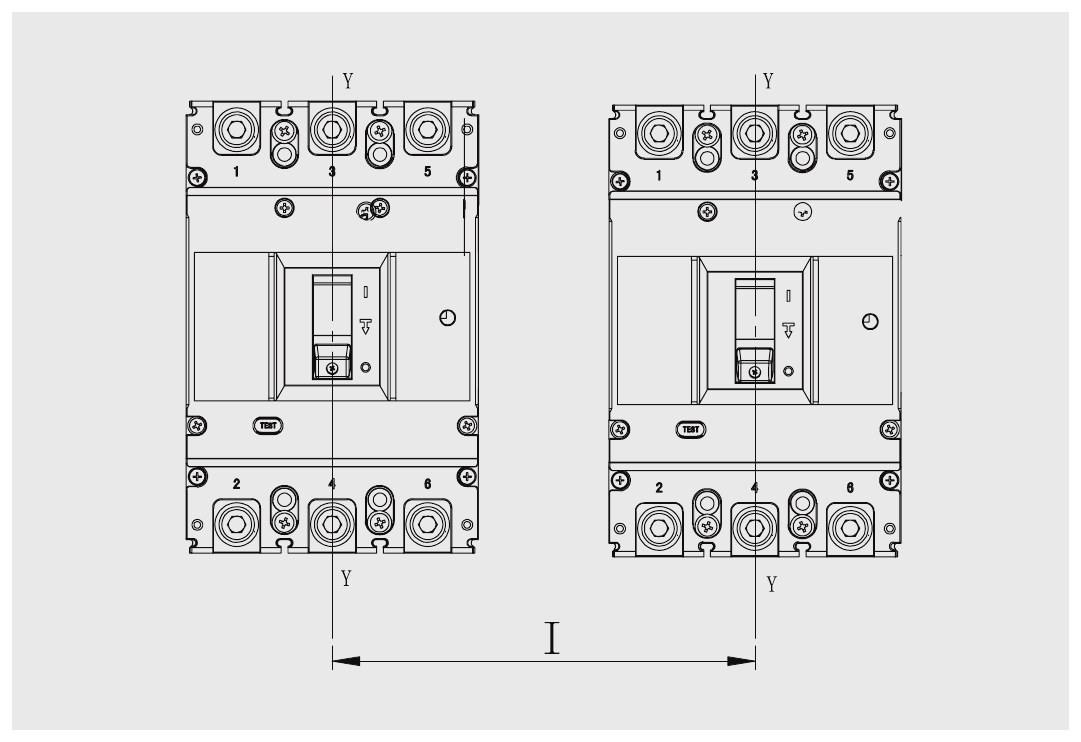

Минимальное межосевое расстояние I при установке в ряд

Дополнительно

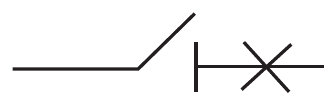

Условное обозначение выключателя с функцией разъединения

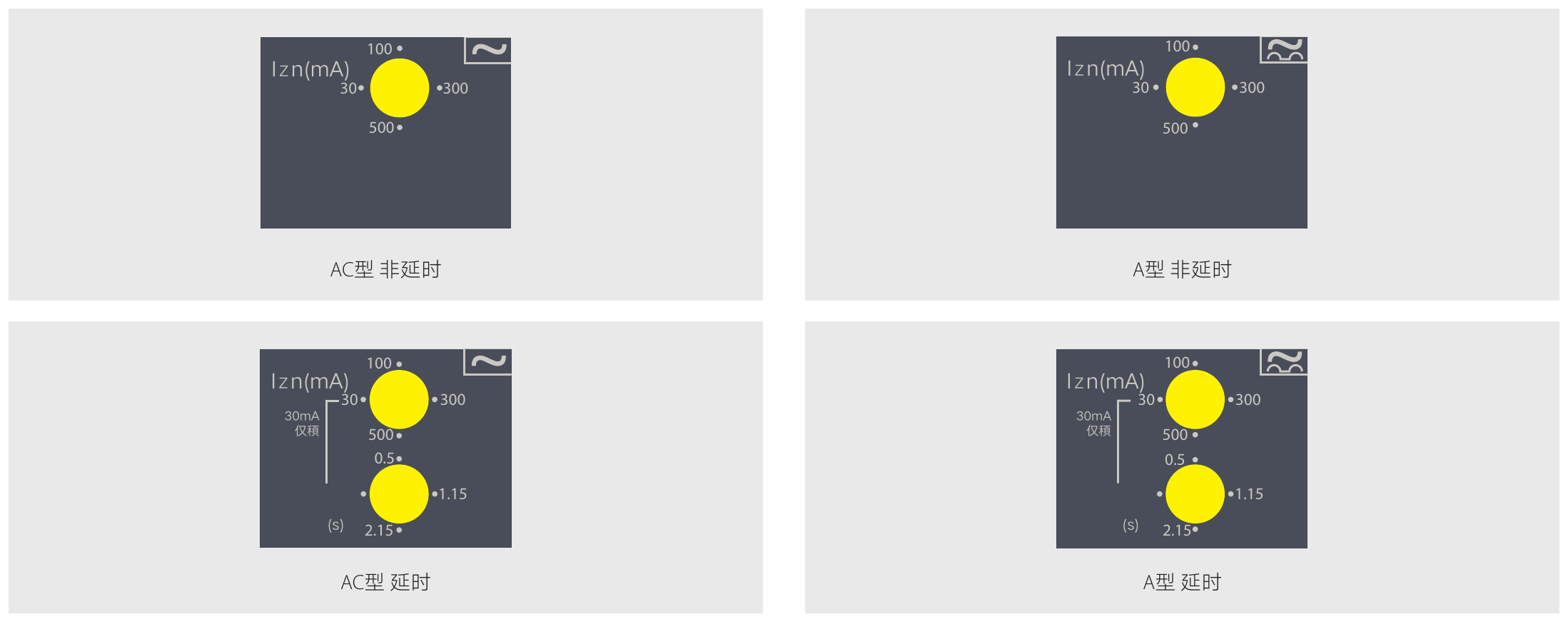

Лицевая панель NDM2L-125, 250: уставки IΔn и времени (AC/A, без задержки/с задержкой)

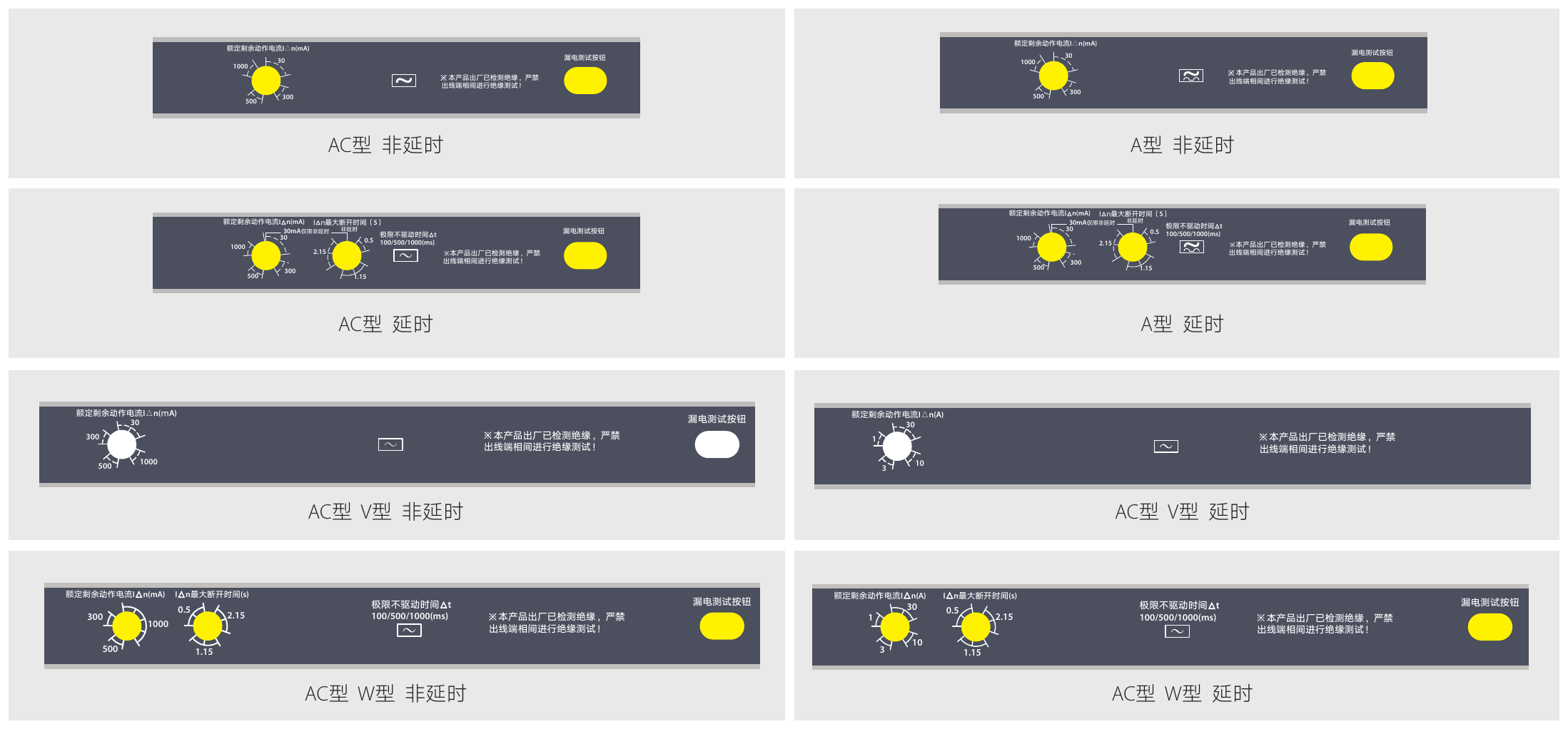

Лицевая панель NDM2L-400, 630: уставки IΔn, времени и Δt; кнопка проверки защиты от утечки

ND	M	2	L	-				/				/						-
1	2	3	4		5	6	7		8	9	10		11	12	13	14	15		16	17

Расшифровка обозначения:

№	Параметр	Расшифровка
1	Код предприятия	ND: низковольтная аппаратура марки Nader
2	Код изделия	M: автоматический выключатель в литом корпусе
3	Порядковый номер разработки	2: порядковый номер разработки
4	Производный код серии	L: защита по дифференциальному току (току утечки)
5	Типоразмер (габарит)	Номинальный ток типоразмера Inm, А: 125, 250, 400, 630
6	Категория отключающей способности	M: повышенная отключающая способность; H: высокая отключающая способность
7	Способ управления	Без обозначения: непосредственное управление рукояткой; P: моторный (двигательный) привод; Z: поворотная рукоятка (ручной привод)
8	Функциональный производный код (тип защиты от утечки)	Без обозначения: защита от утечки типа AC; A: защита по дифференциальному току типа A
9	Тип задержки (выдержки времени)	X: без задержки; Y: с задержкой; XB: без задержки, сигнализация с отключением; YB: с задержкой, сигнализация с отключением; XI: без задержки, сигнализация без отключения; YI: с задержкой, сигнализация без отключения
10	Тип расцепителя дифференциального тока	V: расцепитель дифференциального тока типа V (уставки IΔn в мА); W: расцепитель дифференциального тока типа W (уставки IΔn 1/3/10/30 А, только NDM2L-630)
11	Число полюсов	3: 3 полюса; 4: 4 полюса
12	Код расцепителя	3: комбинированный (тепловой + электромагнитный) расцепитель; 0: без расцепителя; 2: только расцепитель мгновенного действия
13	Код аксессуаров	Код аксессуаров: см. таблицу 2
14	Код назначения	Без обозначения: для распределения электроэнергии
15	Исполнение нейтрального полюса (N) 4-полюсных выключателей	A: полюс N без максимального расцепителя тока, всегда замкнут, не коммутируется вместе с остальными тремя полюсами; B: полюс N без максимального расцепителя тока, включается и отключается вместе с остальными тремя полюсами; C: полюс N с максимальным расцепителем тока, включается и отключается вместе с остальными тремя полюсами
16	Номинальный ток In, А	Номинальный ток In, А (см. табл. 1): NDM2L-125 — 16, 20, 25, 32, 40, 50, 63, 80, 100, 125; NDM2L-250 — 100, 125, 140, 160, 180, 200, 225, 250; NDM2L-400 — 225, 250, 315, 350, 400; NDM2L-630 — 400, 500, 630
17	Способ присоединения	Без обозначения: стандартное изделие; P: с соединительными шинами (联接排)

Таблица 2. Код модификации и место установки аксессуаров

Код

Состав комплектации

Описание

Меcто установки

NDM2L-125/3P

NDM2L-125/4P

NDM2L-250/3P

NDM2L-250/4P

NDM2L-400/3P

NDM2L-400/4P

NDM2L-630/3P

NDM2L-630/4P

Без аксессуаров

Независимый расцепитель

Двойной вспомогательный контакт

Вспомогательный контакт (одинарный)

Расцепитель минимального напряжения

Для NDM2L-125 (3P и 4P) не применяется

Независимый расцепитель, двойной вспомогательный контакт

Только 4P

Независимый расцепитель, вспомогательный контакт (одинарный)

Только 4P

Два двойных вспомогательных контакта

Только 4P

Два одинарных вспомогательных контакта

Только 4P

Двойной вспомогательный контакт, вспомогательный контакт (одинарный)

Только 4P. В каталоге одинарный контакт нарисован слева, двойной — справа (порядок обратный названию)

Расцепитель минимального напряжения, двойной вспомогательный контакт

Только 4P; для NDM2L-125 не применяется

Расцепитель минимального напряжения, вспомогательный контакт (одинарный)

Только 4P; для NDM2L-125 не применяется

Сигнальный (аварийный) контакт

Двойной вспомогательный контакт, сигнальный (аварийный) контакт

Только 4P. Сигнальный контакт — слева, двойной вспомогательный — справа

Вспомогательно-сигнальный (аварийный) контакт

Один аксессуар, объединяющий функции вспомогательного и сигнального контактов

Двойной вспомогательный контакт, вспомогательно-сигнальный (аварийный) контакт

Только 4P. Вспомогательно-сигнальный — слева, двойной вспомогательный — справа

Примечание 1: при исполнении с моторным приводом или ручным (поворотным) приводом ступени уставки номинального отключающего дифференциального тока, ступени времени срабатывания по дифференциальному току и кнопка индикации срабатывания от утечки недоступны для регулировки.

Примечание 2: для 4-полюсных изделий исполнения A не допускается подвод питания снизу (нижний ввод).

Номинальный отключающий дифференциальный ток IΔn в код заказа не входит и выбирается переключателем на лицевой панели (см. табл. 1): NDM2L-125/250 — V: 30/100/300/500 мА без задержки, 100/300/500 мА с задержкой; NDM2L-400 — V: 30/100/300/500/1000 мА без задержки, 100/300/500/1000 мА с задержкой; NDM2L-630 — V: 30/100/300/500/1000 мА (100/300/500/1000 мА с задержкой), W: 1/3/10/30 А. Время задержки — 3 ступени (максимальное время отключения при IΔn 0,5/1,15/2,15 с; предельное время несрабатывания Δt 0,1/0,5/1 с).

Пример (по прайсу): NDM2L-125M/ACYV 3 3 00 16A — типоразмер 125, отключающая способность M, тип AC, с задержкой, расцепитель дифференциального тока V, 3 полюса, комбинированный расцепитель, без аксессуаров, In = 16 А.

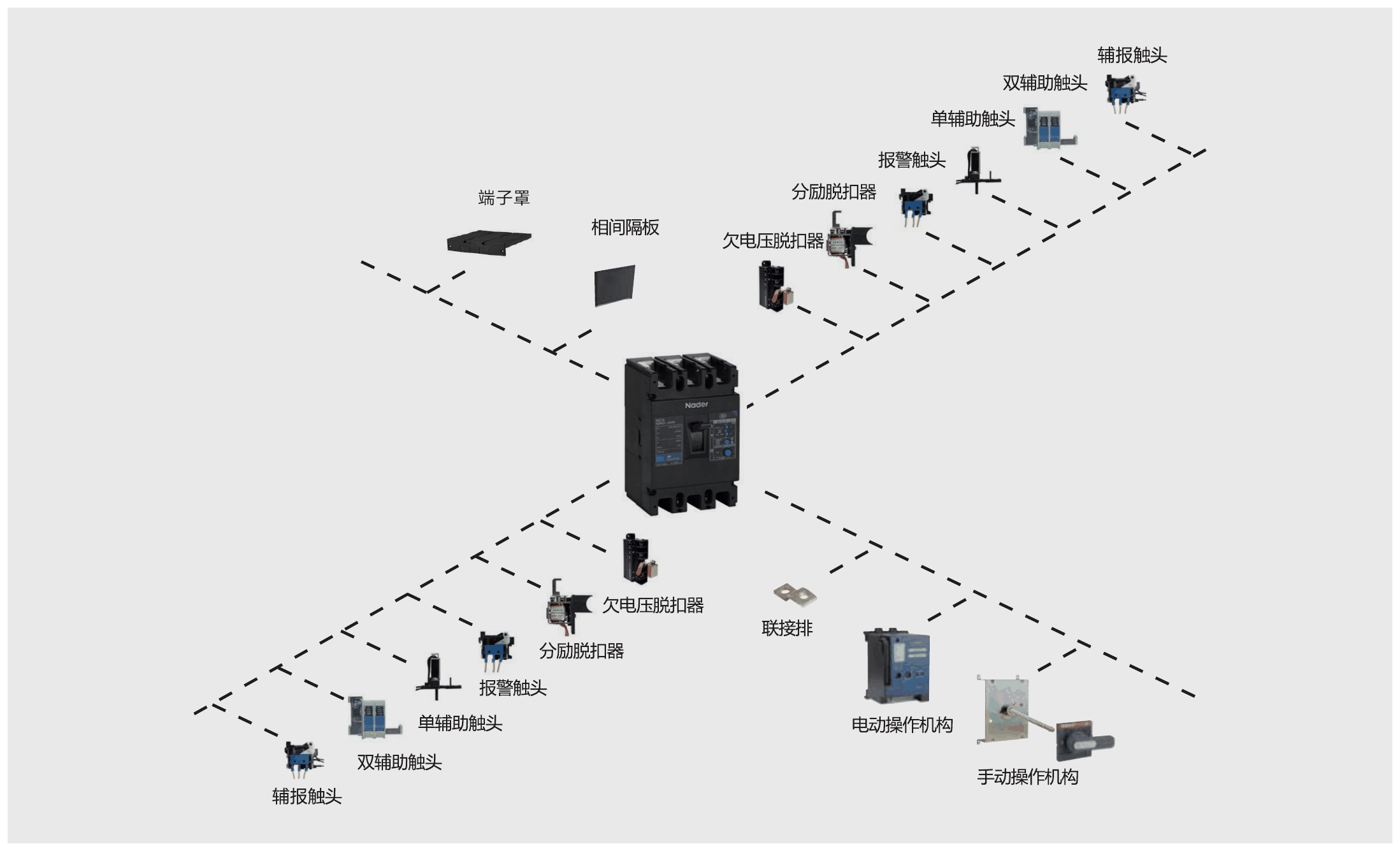

Аксессуары и дополнительные элементы:

Внутренние аксессуары NDM2L (независимый расцепитель, расцепитель минимального напряжения, вспомогательные, сигнальные и вспомогательно-сигнальные контакты) устанавливаются в отсеки слева и справа от рукоятки — см. таблицу 2. Внешние аксессуары: моторный привод, ручной (поворотный) привод, клеммные крышки, межфазные перегородки, соединительные шины. Для исполнений с сигнализацией утечки без отключения (XI/YI) применяется модуль сигнализации утечки.

Вспомогательный контакт (одинарный, двойной)

Вспомогательные контакты показывают положение главных контактов выключателя. В положении «Отключено» или «Свободное расцепление» замкнута цепь F11–F12 (у двойного — также F21–F22); при включении выключателя «замкнутые» контакты размыкаются, а «разомкнутые» замыкаются. Минимальная нагрузка — 5 В, 160 мА.

Применимость: все типоразмеры; одинарный — код 21, двойной — код 20; во 2-й позиции (справа) только у 4P — коды 40, 41, 60, 61, 62, 28, 68 — см. табл. 2

Технические параметры вспомогательных контактов

Номинальный ток типоразмера, А	Условный тепловой ток Ith, А	Номинальный рабочий ток, А, AC 400 В	Номинальный рабочий ток, А, DC 220 В
125, 250	3	0,3	0,15
400, 630	3	0,4	0,15

Минимальная нагрузка: 5 В, 160 мА.

Сигнальный (аварийный) контакт

При нормальном включении и отключении выключателя контакт не переключается; только после свободного расцепления (аварийного отключения) контакт меняет исходное состояние: нормально разомкнутый замыкается, нормально замкнутый размыкается. После взвода выключателя контакт возвращается в исходное положение.

Применимость: все типоразмеры, слева (код 08); у 4P в комбинации с двойным вспомогательным контактом — код 28

Токовые параметры сигнального (аварийного) контакта

Вид	Номинальный ток типоразмера, А	Условный тепловой ток Ith, А	Номинальный рабочий ток, А, AC 400 В	Номинальный рабочий ток, А, DC 220 В
Сигнальный контакт	125, 250	3	0,3	0,15
Сигнальный контакт	400, 630	3	0,3	0,15

Вспомогательно-сигнальный (аварийный) контакт

Один аксессуар, объединяющий функции вспомогательного и сигнального контактов.

Применимость: все типоразмеры, слева (код 58); у 4P с двойным вспомогательным контактом справа — код 68

Расцепитель минимального напряжения

При снижении напряжения питания цепи управления до 35–70 % номинального расцепитель минимального напряжения надёжно срабатывает и отключает выключатель. При напряжении ниже 35 % номинального он надёжно препятствует включению выключателя; при напряжении, равном или выше 85 % номинального, обеспечивает возможность включения. Напряжение управления: AC 230 В, AC 380 В.

Внимание: на расцепитель минимального напряжения сначала подаётся питание, и только после этого выключатель можно взвести и включить; иначе возможно повреждение выключателя.

Применимость: NDM2L-250/400/630, слева (код 30; у 4P также 70, 71); для NDM2L-125 не применяется

Ток срабатывания и потребляемая мощность расцепителя минимального напряжения

Модель	Ток срабатывания, А, AC 230 В	Ток срабатывания, А, AC 380 В	Мощность втягивания, Вт, AC 230 В	Мощность втягивания, Вт, AC 380 В	Мощность удержания, Вт, AC 230 В	Мощность удержания, Вт, AC 380 В
NDM2L-125	0,006	0,01	/	/	0,66	1,1
NDM2L-250	0,006	0,01	/	/	0,66	1,1
NDM2L-400	0,65	0,5	190	223	0,7	0,8
NDM2L-630	0,65	0,5	190	223	0,7	0,8

Независимый расцепитель

При напряжении управления в пределах 70–110 % номинального независимый расцепитель надёжно отключает выключатель при любых условиях работы. Напряжение управления: AC 230 В, AC 380 В, DC 24 В, DC 220 В.

Схема с промежуточным реле DC 24 В для управления независимым расцепителем AC 220/380 В: KA — реле DC 24 В, допустимый ток контактов 1 А; FT — независимый расцепитель AC 220/380 В; номинальное напряжение FT равно напряжению питания на выводах A1, A2.

Применимость: все типоразмеры, слева (код 10; у 4P также 40, 41)

Ток срабатывания независимого расцепителя, А

Модель	DC 24 В	AC 230 В	DC 220 В	AC 380 В
NDM2L-125	6,8	0,5	0,3	0,4
NDM2L-250	6,8	0,5	0,3	0,4
NDM2L-400	3,4	0,5	0,3	0,26
NDM2L-630	3,4	0,3	0,3	0,26

Модуль сигнализации утечки без отключения (漏电不脱扣模块)

Применяется в исполнениях XI/YI («сигнализация утечки без отключения»): при возникновении дифференциального тока модуль переключает выходной контакт, выключатель не отключается. Выводы: P1, P2 — нормально замкнутый контакт; P3, P4 — нормально разомкнутый контакт; P5, P6 — питание AC 230 В. Ширина модуля — 20 мм.

Исполнения с сигнализацией утечки без отключения, как и все 3-полюсные, допускают только одиночный аксессуар слева (коды 10, 20, 21, 30, 08, 58); у 4P при выборе двух аксессуаров функция сигнализации без отключения недоступна.

Применимость: исполнения XI, YI (позиция 9 кода); в таблице 2 отдельного кода и значка нет

Модуль сигнализации утечки без отключения: назначение выводов

Вывод	Назначение
P1, P2	выводы нормально замкнутого контакта
P3, P4	выводы нормально разомкнутого контакта
P5, P6	выводы питания AC 230 В

Ширина модуля по чертежу — 20 мм.

Моторный (двигательный) привод

Дистанционное включение и отключение выключателя. На схеме пунктиром выделена внешняя часть цепей аксессуара. SB1 (включение), SB2 (отключение) — кнопки управления, приобретаются пользователем; X — клеммная колодка; P1, P2 — внешнее питание. Напряжение питания: AC 110 В, AC 230 В, AC 380 В, DC 24 В, DC 110 В, DC 220 В.

Применимость: все типоразмеры (позиция 7 кода — P)

Технические параметры моторного привода

Выключатель	Мощность, Вт, AC/DC 220 В	Мощность, Вт, AC/DC 110 В	Мощность, Вт, AC 380 В	Мощность, Вт, DC 24 В	Ресурс, циклов	Высота привода H, мм
NDM2L-125	180	180	350	80	20000	93,5
NDM2L-250	180	180	350	80	20000	92
NDM2L-400	350	250	600	160	10000	149
NDM2L-630	350	250	600	160	10000	151

Напряжения питания: AC 110 В, AC 230 В, AC 380 В, DC 24 В, DC 110 В, DC 220 В. SB1, SB2 — кнопки управления (приобретаются пользователем); X — клеммная колодка; P1, P2 — внешнее питание.

Ручной (поворотный) привод CS1/CS2, IP65

Рукоятка на двери шкафа: CS1-B, CS1-F, CS2-B, CS2-F (B — круглая, F — квадратная рукоятка) и рукоятки IP65 (для типоразмеров до 250 и от 400). На чертежах — разметка отверстий в двери; минимальный размер D = 50 мм, расстояние до петли двери ≥ 200 мм.

Применимость: все типоразмеры (позиция 7 кода — Z); CS2 — для NDM2L-125/250/400

Ручной (поворотный) привод: способ установки и размеры, мм

Внешний аксессуар	Модель	Выключатель	H	A	B 3P	B 4P	Способ установки
Ручной привод	CS1-100	NDM2L-125	69	129	30	30	вертикальная
Ручной привод	CS1-225	NDM2L-250	54	143	35	35	вертикальная
Ручной привод	CS1-400 (NDM3)	NDM2L-400	85	194	137	185	вертикальная
Ручной привод	CS1-630 (NDM3)	NDM2L-630	84	243	198	268	вертикальная
Ручной привод	CS2-100	NDM2L-125	46	35	11,5	11,5	вертикальная
Ручной привод	CS2-225	NDM2L-250	48	35	31	31	вертикальная
Ручной привод	CS2-400 (NDM3)	NDM2L-400	61	68	15	15	вертикальная

1. Тип B — круглая рукоятка, тип F — квадратная рукоятка. 2. Inm ≤ 250: длина рукоятки типа B — 65, типа F — 65; Inm ≥ 400: длина рукоятки типа B — 91,5, типа F — 95. 3. Размер D на рисунке по умолчанию 150 мм, по заказу — 200/300/350/650 мм. 4. Неуказанные допуски — по GB/T 1804-c. Размер B для 4P у CS1-100, CS1-225 и CS2 в каталоге дан объединённой ячейкой (одно значение для 3P и 4P).

Клеммные крышки

Клеммные крышки устанавливаются с обеих сторон выключателя и обеспечивают нулевую зону выброса дуги; их высота и ширина совпадают с габаритами выключателя, длина — по таблице.

Применимость: все типоразмеры

Клеммные крышки: длина выключателя

Серия	Модель	Длина корпуса L, мм	Увеличение длины с клеммными крышками X, мм	Длина с клеммными крышками Lx, мм
NDM2L	NDM2L-125	150	12	162
NDM2L	NDM2L-250	165	19	184
NDM2L	NDM2L-400	257	19	276
NDM2L	NDM2L-630	280	19	299

Межфазные перегородки

Показаны в составе аксессуаров на стр. 2-10; отдельного описания в каталоге NDM2L нет.

Применимость: все типоразмеры

Соединительные шины (联接排)

Необходимы при присоединении медных шин: шины нельзя присоединять непосредственно к корпусу выключателя (позиция 17 кода — P).

Применимость: все типоразмеры

Состояние вспомогательных контактов

Положение выключателя	Двойной вспомогательный контакт	Одинарный вспомогательный контакт
«Отключено» или «Свободное расцепление» (сработал)	F11–F12 замкнут, F11–F14 разомкнут; F21–F22 замкнут, F21–F24 разомкнут	F11–F12 замкнут, F11–F14 разомкнут
«Включено»	«замкнутые» контакты размыкаются, «разомкнутые» замыкаются	«замкнутые» контакты размыкаются, «разомкнутые» замыкаются

Состояния в положении «Отключено» даны по схеме каталога (контакт F11 соединён с F12).

Электрическая износостойкость вспомогательных контактов

Категория применения	Включение I/Ie	Включение U/Ue	Включение cos φ	Отключение I/Ie	Отключение U/Ue	Отключение cos φ	Число циклов	Частота оперирования, циклов/ч	Минимальное время под током
AC-15	10	1	0,3	1	1	0,3	6050	360	≥0,05 с
DC-13	1	1	6Pe	1	1	6Pe	6050	360	≥T0,95 мс

Включающая и отключающая способность вспомогательных контактов

Категория применения	Включение I/Ie	Включение U/Ue	Включение cos φ	Отключение I/Ie	Отключение U/Ue	Отключение cos φ	Число циклов	Частота оперирования, циклов/ч	Минимальное время под током
AC-15	10	1,1	0,3	10	1,1	0,3	10	360	≥0,05 с
DC-13	1,1	1,1	6Pe	1,1	1,1	6Pe	10	360	≥T0,95 мс

Значение «6xP» получено из эмпирической формулы и представляет верхний предел для большинства электромагнитных нагрузок постоянного тока P = 50 Вт, т. е. эмпирическое соотношение 6xP = 300 мс.

Состояние сигнального (аварийного) контакта

Положение выключателя	Состояние контактов
«Отключено», «Включено»	B11–B12 замкнут, B11–B14 разомкнут
«Свободное расцепление» (срабатывание)	B11–B14 замкнут, B11–B12 разомкнут

Потребляемая мощность независимого расцепителя, Вт

Модель	DC 24 В	AC 230 В	DC 220 В	AC 380 В
NDM2L-125	164,5	115	76,2	155,6
NDM2L-250	164,5	115	76,2	155,6
NDM2L-400	82,3	110,6	62	105
NDM2L-630	82,3	110,6	62	105

Ток срабатывания и потребляемая мощность расцепителя минимального напряжения

Модель	Ток срабатывания, А, AC 230 В	Ток срабатывания, А, AC 380 В	Мощность втягивания, Вт, AC 230 В	Мощность втягивания, Вт, AC 380 В	Мощность удержания, Вт, AC 230 В	Мощность удержания, Вт, AC 380 В
NDM2L-125	0,006	0,01	/	/	0,66	1,1
NDM2L-250	0,006	0,01	/	/	0,66	1,1
NDM2L-400	0,65	0,5	190	223	0,7	0,8
NDM2L-630	0,65	0,5	190	223	0,7	0,8

Технические параметры моторного привода

Выключатель	Мощность, Вт, AC/DC 220 В	Мощность, Вт, AC/DC 110 В	Мощность, Вт, AC 380 В	Мощность, Вт, DC 24 В	Ресурс, циклов	Высота привода H, мм
NDM2L-125	180	180	350	80	20000	93,5
NDM2L-250	180	180	350	80	20000	92
NDM2L-400	350	250	600	160	10000	149
NDM2L-630	350	250	600	160	10000	151

Ручной (поворотный) привод: способ установки и размеры, мм

Внешний аксессуар	Модель	Выключатель	H	A	B 3P	B 4P	Способ установки
Ручной привод	CS1-100	NDM2L-125	69	129	30	30	вертикальная
Ручной привод	CS1-225	NDM2L-250	54	143	35	35	вертикальная
Ручной привод	CS1-400 (NDM3)	NDM2L-400	85	194	137	185	вертикальная
Ручной привод	CS1-630 (NDM3)	NDM2L-630	84	243	198	268	вертикальная
Ручной привод	CS2-100	NDM2L-125	46	35	11,5	11,5	вертикальная
Ручной привод	CS2-225	NDM2L-250	48	35	31	31	вертикальная
Ручной привод	CS2-400 (NDM3)	NDM2L-400	61	68	15	15	вертикальная

Клеммные крышки: длина выключателя

Серия	Модель	Длина корпуса L, мм	Увеличение длины с клеммными крышками X, мм	Длина с клеммными крышками Lx, мм
NDM2L	NDM2L-125	150	12	162
NDM2L	NDM2L-250	165	19	184
NDM2L	NDM2L-400	257	19	276
NDM2L	NDM2L-630	280	19	299

Модуль сигнализации утечки без отключения: назначение выводов

Вывод	Назначение
P1, P2	выводы нормально замкнутого контакта
P3, P4	выводы нормально разомкнутого контакта
P5, P6	выводы питания AC 230 В

Ширина модуля по чертежу — 20 мм.

Коды встроенных аксессуаров и места их установки (слева/справа от рукоятки) — вкладка «Код заказа», Таблица 2. Аксессуары как товары — в разделе Аксессуары NDM2; в конфигураторе аксессуары подбираются автоматически по коду модификации.
