Автоматический выключатель со встроенным фиксированным термомагнитным расцепителем. Обеспечивает надежную и мгновенную защиту от перегрузок и коротких замыканий в стандартных сетях переменного тока – основа безопасности жилых и коммерческих объектов.

Автоматические выключатели в литом корпусе серии NDM2 предназначены для сетей переменного тока 50/60 Гц с номинальным рабочим напряжением до AC 690 В и номинальным током до 800 А — для нечастых коммутаций цепей и нечастого пуска электродвигателей. Выключатели защищают линии и источники питания от перегрузки и короткого замыкания, а с расцепителем минимального напряжения — и от понижения напряжения.

Серия включает типоразмеры NDM2-63, NDM2-125, NDM2-250, NDM2-400, NDM2-630, NDM2-800 (3P и 4P) и двухполюсный выключатель в малом корпусе NDM2X-125 (2P). По номинальной предельной наибольшей отключающей способности выключатели делятся на типы C (базовый), L (стандартный), M (повышенной отключающей способности) и H (высокой отключающей способности); для NDM2-63/125 применяются классы D, F, U. Icu — до 100 кА при AC 400/415 В.

Выключатели обладают функцией разъединения, выпускаются с передним и задним присоединением, соединительными шинами и во втычном исполнении; комплектуются внутренними (расцепители, вспомогательные и сигнальные контакты) и внешними аксессуарами (моторный привод, поворотные рукоятки, механическая блокировка, клеммные крышки). Применяются в новой энергетике, электроэнергетике, промышленной автоматизации, недвижимости, источниках электропитания, связи, на железнодорожном транспорте, в промышленном и гражданском строительстве.

Особенности

Четыре класса отключающей способности: C (базовый), L (стандартный), M (повышенной отключающей способности), H (высокой отключающей способности); для NDM2-63/125 — D, F, U
Малые габариты и высокая отключающая способность — Icu до 100 кА при AC 400/415 В
Малое расстояние выброса дуги: ≤50 мм (63–250), ≤100 мм (400–800)
Вибростойкость
Защита от перегрузки, короткого замыкания и минимального напряжения (с расцепителем минимального напряжения)
Функция разъединения (изоляции)
Номинальное напряжение изоляции Ui 1000 В, импульсное Uimp 8000 В, категория применения A
Переднее и заднее присоединение, соединительные шины, втычное исполнение (Z3Q, Z3H)
Соответствие GB/T 14048.1, GB/T 14048.2, IEC 60947-1, IEC 60947-2; сертификаты CCC, TÜV, CE

Область применения

Нечастые коммутации цепей распределения электроэнергии AC 50/60 Гц до 690 В, до 800 А
Нечастый пуск и защита электродвигателей (исполнение с кодом назначения 2)
Новая энергетика, электроэнергетика, промышленная автоматизация
Недвижимость, промышленное и гражданское строительство
Источники электропитания, связь, железнодорожный транспорт

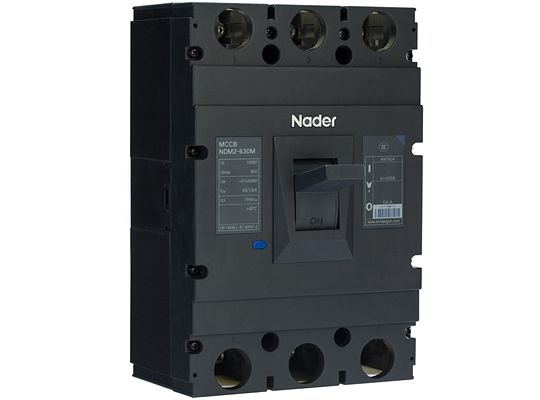

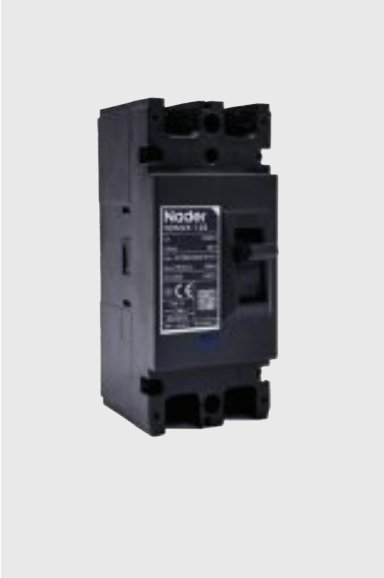

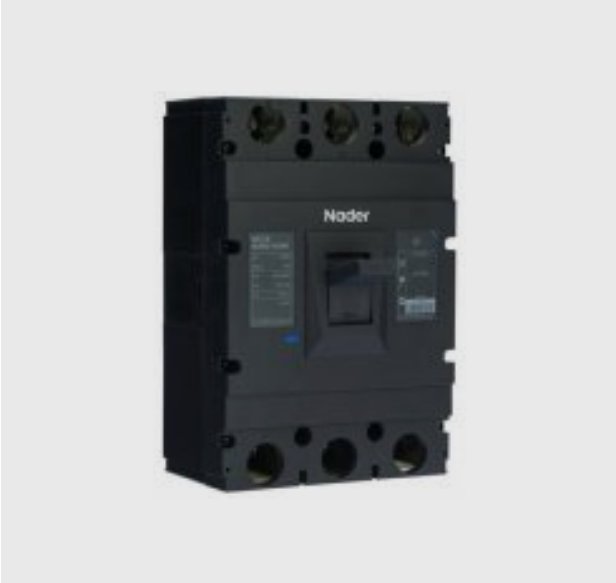

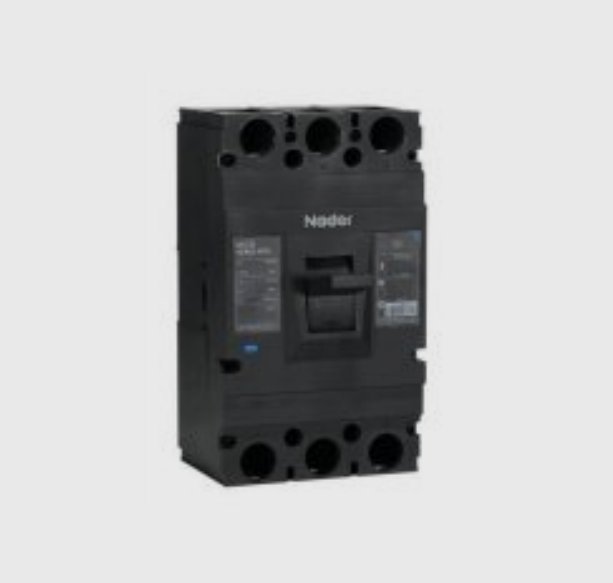

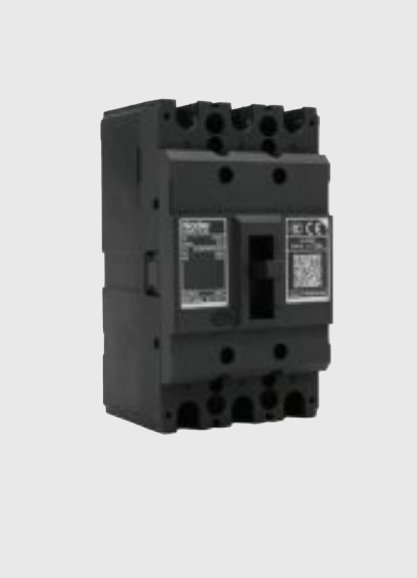

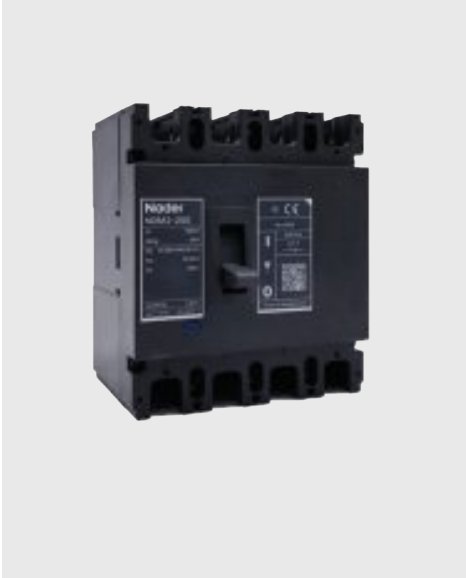

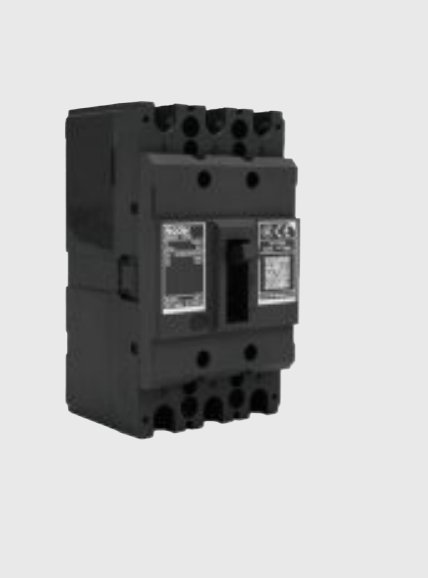

Внешний вид

По каталогу Lazzen (Nader) NDM2 Series, ред. 09.2025 (перевод на русский язык — 10.2026). Технические данные — на вкладке «Характеристики», структура кода и коды аксессуаров — на вкладке «Код заказа».

Тип расцепителя:термомагнитный (нерегулируемый)
In=10..800 A
Icu=25..100 кА
Un=380..690V AC
Установка: стационарный, втычной, выдвижной
Кат. применения: А
Кол-во полюсов: 2 / 3 / 4

Условия эксплуатации

Параметр	Значение
Температура окружающего воздуха при эксплуатации	−35 °C … +70 °C, среднесуточная не выше +35 °C; выше +40 °C — со снижением номинала
Температура хранения	−40 °C … +75 °C
Высота над уровнем моря	≤2500 м; выше — со снижением номинала по таблице
Относительная влажность	не более 50 % при +40 °C; при более низкой температуре допускается выше, например до 90 % при +20 °C; принимать меры против конденсата
Степень загрязнения	3
Категория установки (перенапряжения)	III — при подключении к главной цепи; II — не подключённый к главной цепи
Среда установки	невзрывоопасная, без газов и токопроводящей пыли, вызывающих коррозию металлов и разрушение изоляции; защищённая от дождя и снега

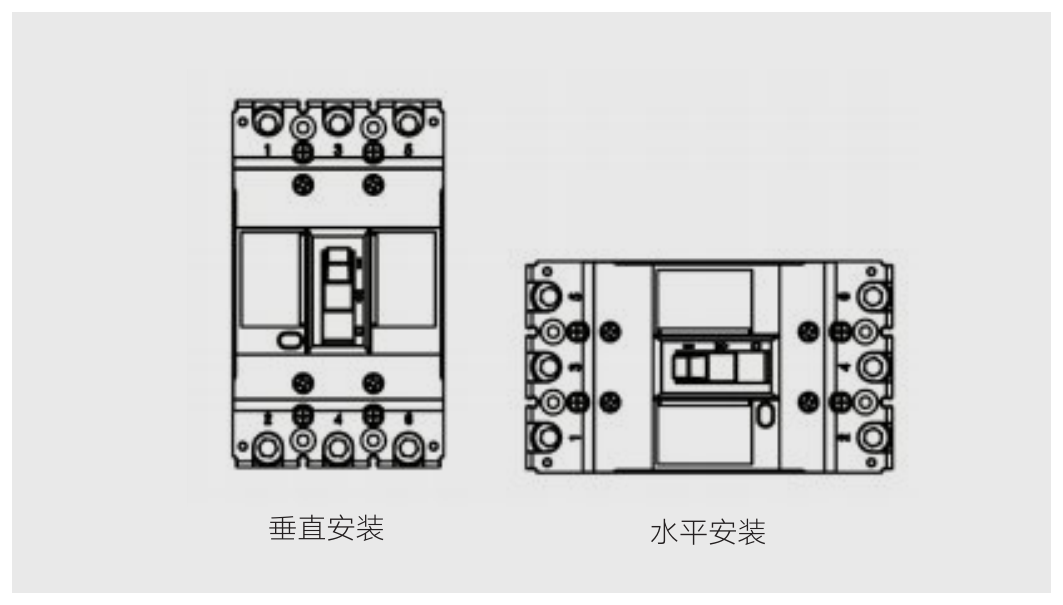

Ориентация установки	вертикальная (отклонение от вертикали ≤ ±22,5°) или горизонтальная
Частота сети	50/60 Гц

Обзор продукции: номинальные токи и отключающая способность

Модель	In, А	Полюса	Класс	Icu, кА	Ics, кА	Исполнение N (4P)
NDM2-63	10, 12.5, 16, 20, 25, 32, 40, 50, 63	3	D	25	15	4A, 4B, 4C
NDM2-63		3	F	36	21
NDM2-63		4	F	36	21
NDM2-125	16, 20, 25, 32, 40, 50, 63, 80, 100, 125	3	D	25	15	4A, 4B, 4C
NDM2-125		3	F	36	21
NDM2-125		3	U	50	40
NDM2-125		4	U	50	40
NDM2X-125	16, 20, 25, 32, 40, 50, 63, 80, 100, 125	2	/	35	26.25	/
NDM2-250	100, 125, 140, 160, 180, 200, 225, 250	3	C	25	18.75	4A, 4B, 4C
NDM2-250		3	L	36	27
NDM2-250		3	M	52.5	38
NDM2-250		3	H	85	63.75
NDM2-250		4		52.5	38
NDM2-400	225, 250, 315, 350, 400	3	C	35	26.25	4A, 4B, 4C
NDM2-400		3	L	50	37.5
NDM2-400		3	M	65	48.75
NDM2-400		3	H	100	75
NDM2-400		4		65	48.75
NDM2-630	400, 500, 630	3	C	35	26.25	4A, 4B, 4C
NDM2-630		3	L	50	37.5
NDM2-630		3	M	65	48.75
NDM2-630		3	H	100	75
NDM2-630		4		65	48.75
NDM2-800	630, 700, 800	3	M	75	56.25	4A, 4B, 4C
NDM2-800		3	H	100	75
NDM2-800		4		75	56.25

Icu/Ics — при AC 380/400/415 В (для 400–800 — AC 400/415 В). Сертификаты: CCC, TÜV, CE. На стр. 1-2 каталога для NDM2-630 C указано Ics 26 кА, в таблице 1 — 26,25 кА (приведено значение таблицы 1).

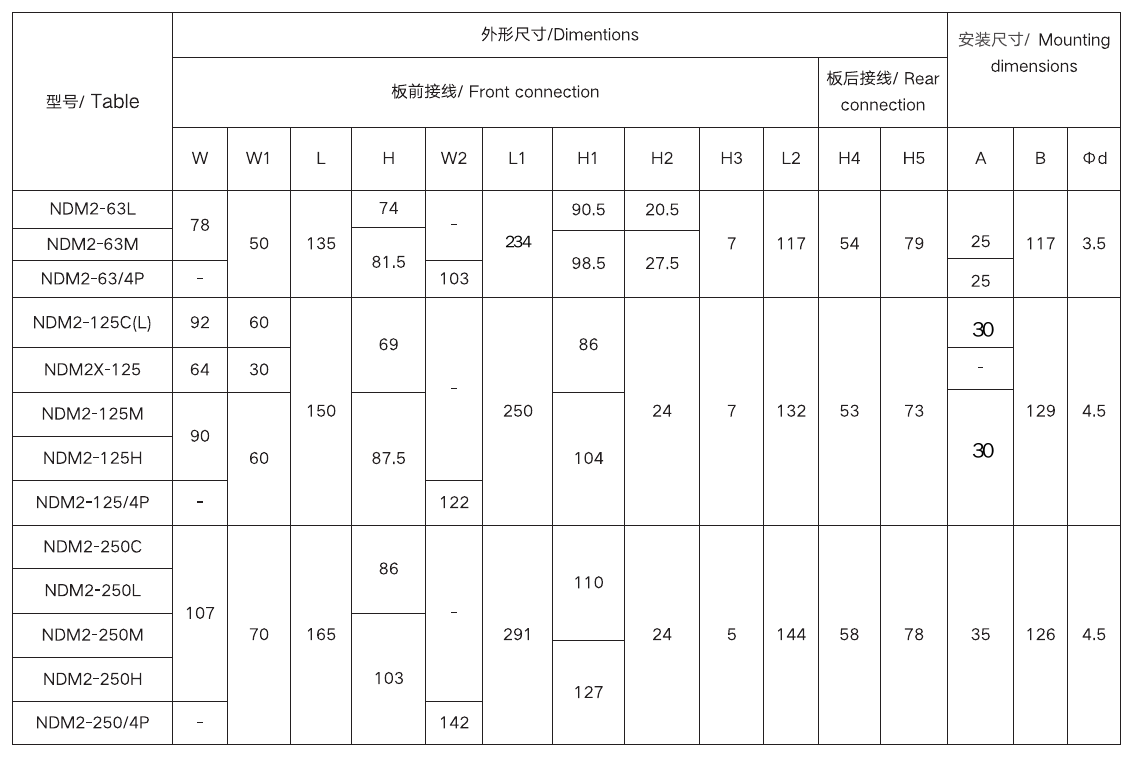

NDM2-63 и NDM2-125 — исполнения по прайсу 01.2026 (параметры по инструкции производителя от 16.12.2024)

Исполнение	Inm, А	Icu, кА	Ics, кА	Ue, В AC	In, А
NDM2-63L	63	36	27	380/400/415	10, 12.5, 16, 20, 25, 32, 40, 50, 63
NDM2-63M	63	52.5	38	380/400/415	то же
NDM2-63/4P	63	52.5	38	380/400/415	то же
NDM2X-125 (2P)	125	35	26.25	380/400/415	16, 20, 25, 32, 40, 50, 63, 80, 100, 125
NDM2-125C	125	25	18.75	380/400/415	то же
NDM2-125L	125	36 / 25 / 20	27 / 25 / 20	400 / 500 / 550	то же
NDM2-125M	125	52.5 / 40 / 20	38 / 40 / 15	400 / 550 / 690	то же
NDM2-125H	125	85	63.75	380/400/415	то же
NDM2-125/4P	125	52.5	38	380/400/415	то же

В каталоге Lazzen 09.2025 приведено новое поколение NDM2-63 (D, F) и NDM2-125 (D, F, U) с корпусом 130×75 мм; в прайсе 01.2026 поставляются исполнения L/M и C/L/M/H. Габариты этих исполнений — см. «Габаритные и установочные размеры (по инструкции 16.12.2024)».

Таблица 1. Основные технические параметры: NDM2-63, NDM2-125

Параметр	NDM2-63			NDM2-125
Inm, А	63			125
In, А	10, 12.5, 16, 20, 25, 32, 40, 50, 63			16, 20, 25, 32, 40, 50, 63, 80, 100, 125
Номинальное напряжение изоляции Ui, В	1000			1000
Номинальное импульсное выдерживаемое напряжение Uimp, В	8000			8000
Выдерживаемое напряжение промышленной частоты (1 мин), В	3500			3500
Категория применения	A			A
Число полюсов	3	3	4	3	3	3	4
Класс отключающей способности	D	F	F	D	F	U	U
Icu, кА, AC 380/400/415 В	25	36	36	25	36	50	50
Ics, кА, AC 380/400/415 В	15	21	21	15	21	40	40
Электрическая износостойкость, циклов	8000			8000
Механическая износостойкость без обслуживания, циклов	20000			20000
Механическая износостойкость с обслуживанием, циклов	40000			40000

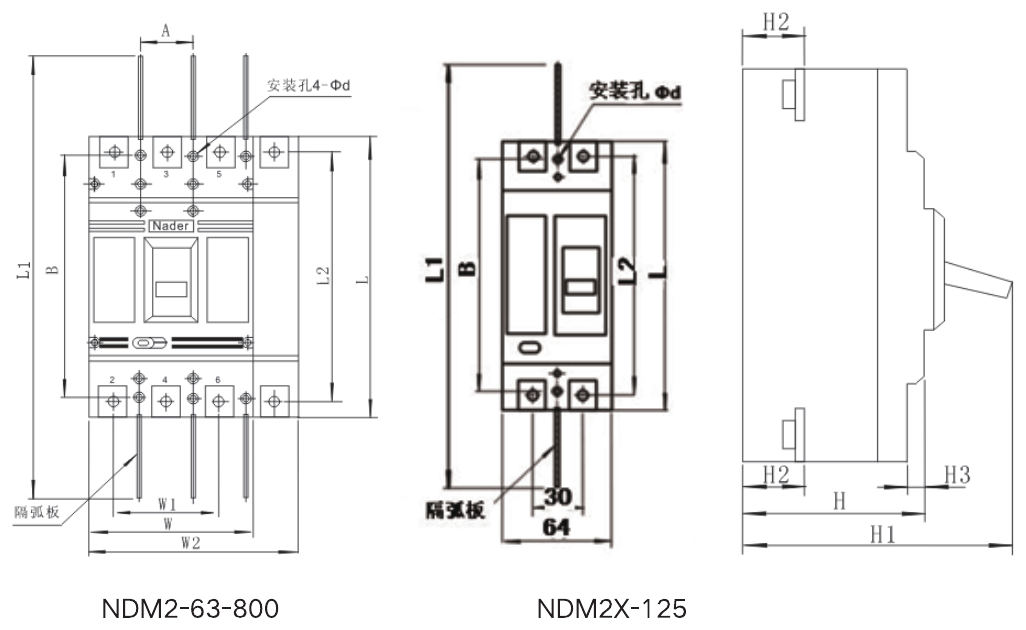

L, мм	130	130	130	130	130	130	130
W, мм	75	75	100	75	75	75	100
H, мм	65.1	65.1	65.1	65.1	65.1	65.1	65.1
Расстояние выброса дуги, мм	≤50			≤50
Способы присоединения	переднее, P, Z1, Z3Q, Z3H			переднее, P, Z1, Z3Q, Z3H

Габаритные размеры — без клеммных крышек. Значения Icu/Ics при AC 500/550/690 В для NDM2-63/125 в каталоге не приведены.

Таблица 1 (продолжение): NDM2X-125, NDM2-250

Параметр	NDM2X-125	NDM2-250
Inm, А	125	250
In, А	16, 20, 25, 32, 40, 50, 63, 80, 100, 125	100, 125, 140, 160, 180, 200, 225, 250
Ui, В	1000	1000
Uimp, В	8000	8000
Выдерживаемое напряжение 1 мин, В	3500	3500
Категория применения	A	A
Число полюсов	2	3	3	3	3	4
Класс отключающей способности		C	L	M	H
Icu, кА, AC 380/400/415 В	35	25	36	52.5	85	52.5
Icu, кА, AC 500 В			25
Icu, кА, AC 550 В			20	40
Icu, кА, AC 690 В				20
Ics, кА, AC 380/400/415 В	26.25	18.75	27	38	63.75	38
Ics, кА, AC 500 В			25
Ics, кА, AC 550 В			20	40
Ics, кА, AC 690 В				15
Электрическая износостойкость, циклов	8000	8000
Механическая без обслуживания, циклов	20000	20000
Механическая с обслуживанием, циклов	40000	40000
L, мм	150	165	165	165	165	165
W, мм	64	107	107	107	107	142
H, мм	69	86	86	103	103	103
Расстояние выброса дуги, мм	≤50	≤50
Способы присоединения	переднее, P	переднее, P, Z1, Z3Q, Z3H

Габаритные размеры — без клеммных крышек.

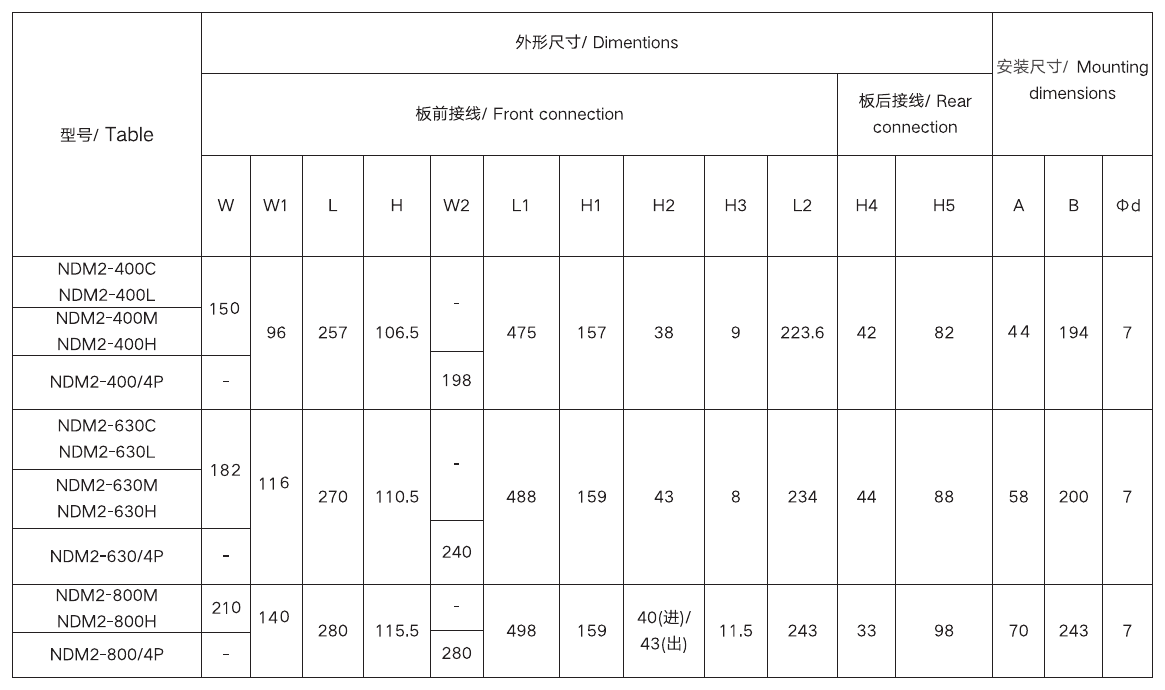

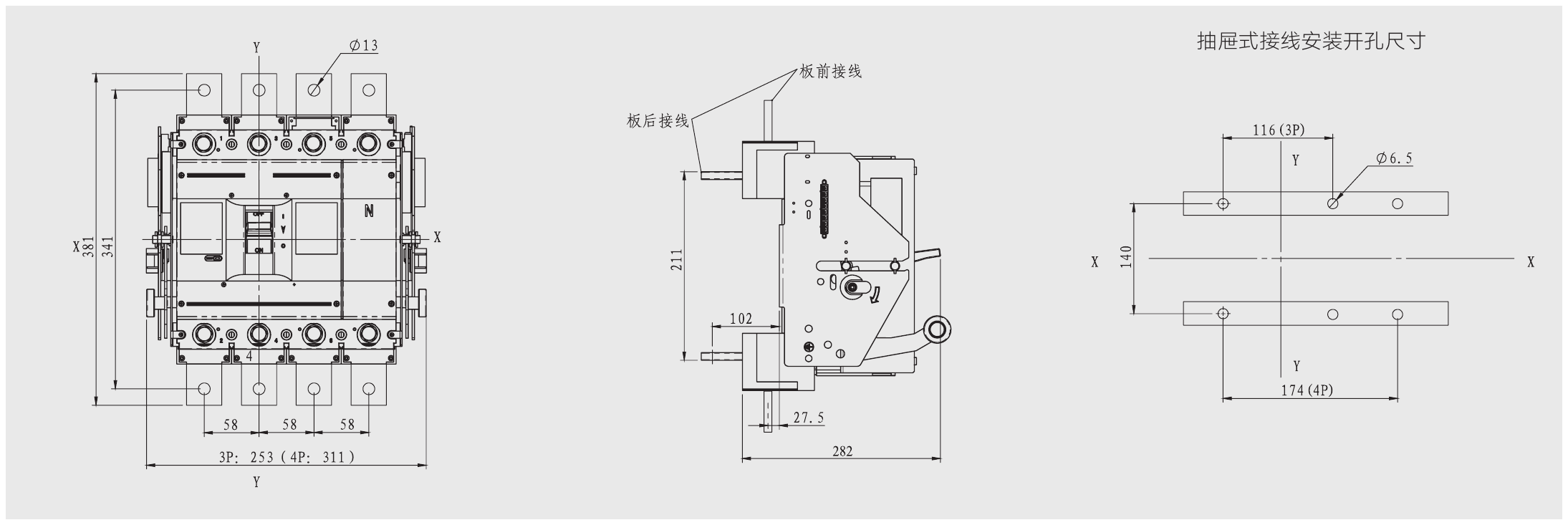

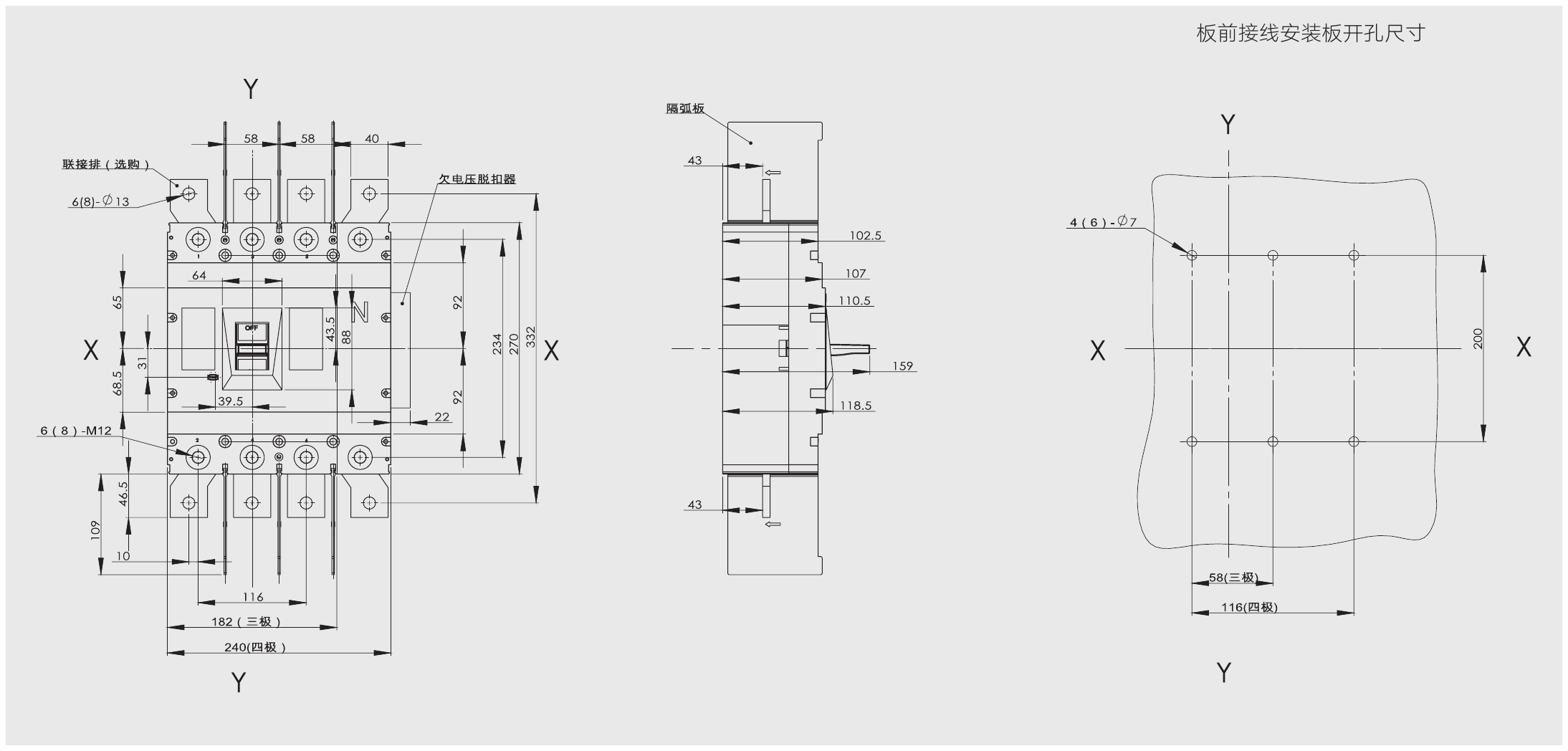

Таблица 1 (продолжение): NDM2-400, NDM2-630, NDM2-800

Параметр	NDM2-400					NDM2-630					NDM2-800
Inm, А	400					630					800
In, А	225, 250, 315, 350, 400					400, 500, 630					630, 700, 800
Ui, В	1000					1000					1000
Uimp, В	8000					8000					8000
Выдерживаемое напряжение 1 мин, В	3500					3500					3500
Категория применения	A					A					A
Число полюсов	3	3	3	3	4	3	3	3	3	4	3	3	4
Класс отключающей способности	C	L	M	H		C	L	M	H		M	H
Icu, кА, AC 400/415 В	35	50	65	100	65	35	50	65	100	65	75	100	75
Icu, кА, AC 500 В			50					30
Icu, кА, AC 690 В			20					20			20
Ics, кА, AC 400/415 В	26.25	37.5	48.75	75	48.75	26.25	37.5	48.75	75	48.75	56.25	75	56.25
Ics, кА, AC 500 В			50					30
Ics, кА, AC 690 В			15					15			15
Электрическая износостойкость, циклов	7500					7500					7500
Механическая без обслуживания, циклов	10000					10000					10000
Механическая с обслуживанием, циклов	20000					20000					20000
L, мм	257	257	257	257	257	270	270	270	270	270	280	280	280
W, мм	150	150	150	150	198	182	182	182	182	240	210	210	280
H, мм	106.5	106.5	106.5	106.5	106.5	110.5	110.5	110.5	110.5	110.5	115.5	115.5	115.5
Расстояние выброса дуги, мм	≤100					≤100					≤100
Способы присоединения	переднее, P, Z1, Z3Q, Z3H					переднее, P, Z1, Z3Q, Z3H					переднее, P, Z1, Z3Q, Z3H

Габаритные размеры — без клеммных крышек; типоразмер 800 в исполнении Z3H/Z3Q комплектуется клеммными крышками и радиатором.

Мощность потерь выключателей NDM2, Вт

Модель	Ток, А	Переднее/заднее присоединение	Втычное, переднее присоединение	Втычное, заднее присоединение
NDM2-63 (D, F)	63	13	13.2	13.5
NDM2-125 (D, F, U)	10	1.1	1.1	1.1
NDM2-125 (D, F, U)	16	2.7	2.8	2.8
NDM2-125 (D, F, U)	20	3.4	3.5	3.5
NDM2-125 (D, F, U)	25	5.3	5.5	5.4
NDM2-125 (D, F, U)	32	4.0	4.2	4.2
NDM2-125 (D, F, U)	40	4.0	4.3	4.2
NDM2-125 (D, F, U)	50	6.3	6.7	6.6
NDM2-125 (D, F, U)	63	6.5	7.3	7.1
NDM2-125 (D, F, U)	80	10.6	11.7	11.5
NDM2-125 (D, F, U)	100	10.6	12.4	12.0
NDM2-125 (D, F, U)	125	12.5	15.3	14.7
NDM2-250, косвенный нагрев (125–225 А)	225	62	66	70
NDM2-250, косвенный нагрев (250 А)	250	67	73	73
NDM2-400, косвенный нагрев (225–400 А)	400	115	120	125
NDM2-630, косвенный нагрев (400–630 А)	630	187	—	200
NDM2-800, косвенный нагрев (630–800 А)	800	262	—	—

Суммарная мощность потерь.

Коэффициенты снижения номинала в зависимости от температуры окружающего воздуха

Типоразмер, А	40 °C	45 °C	50 °C	55 °C	60 °C	65 °C	70 °C
63	1	0.977	0.954	0.931	0.907	0.883	0.858
125	1	0.977	0.954	0.931	0.907	0.883	0.858
250	1	0.982	0.963	0.944	0.924	0.904	0.882
400	1	0.981	0.962	0.942	0.922	0.901	0.879
630	1	0.979	0.958	0.937	0.915	0.893	0.871
800	1	0.980	0.960	0.939	0.918	0.897	0.877

При температуре ниже 40 °C снижение номинала не требуется.

Коэффициенты снижения номинала на большой высоте

Высота над уровнем моря, м	2000	2500	3000	3500	4000	4500	5000
Поправочный коэффициент рабочего тока	1	1	0.98	0.97	0.95	0.94	0.93
Максимальное рабочее напряжение, В	690	690	620	580	550	520	500
Выдерживаемое напряжение промышленной частоты, В	3500	3500	3150	3000	2800	2650	2500
Напряжение изоляции, В	1000	1000	900	850	810	770	730

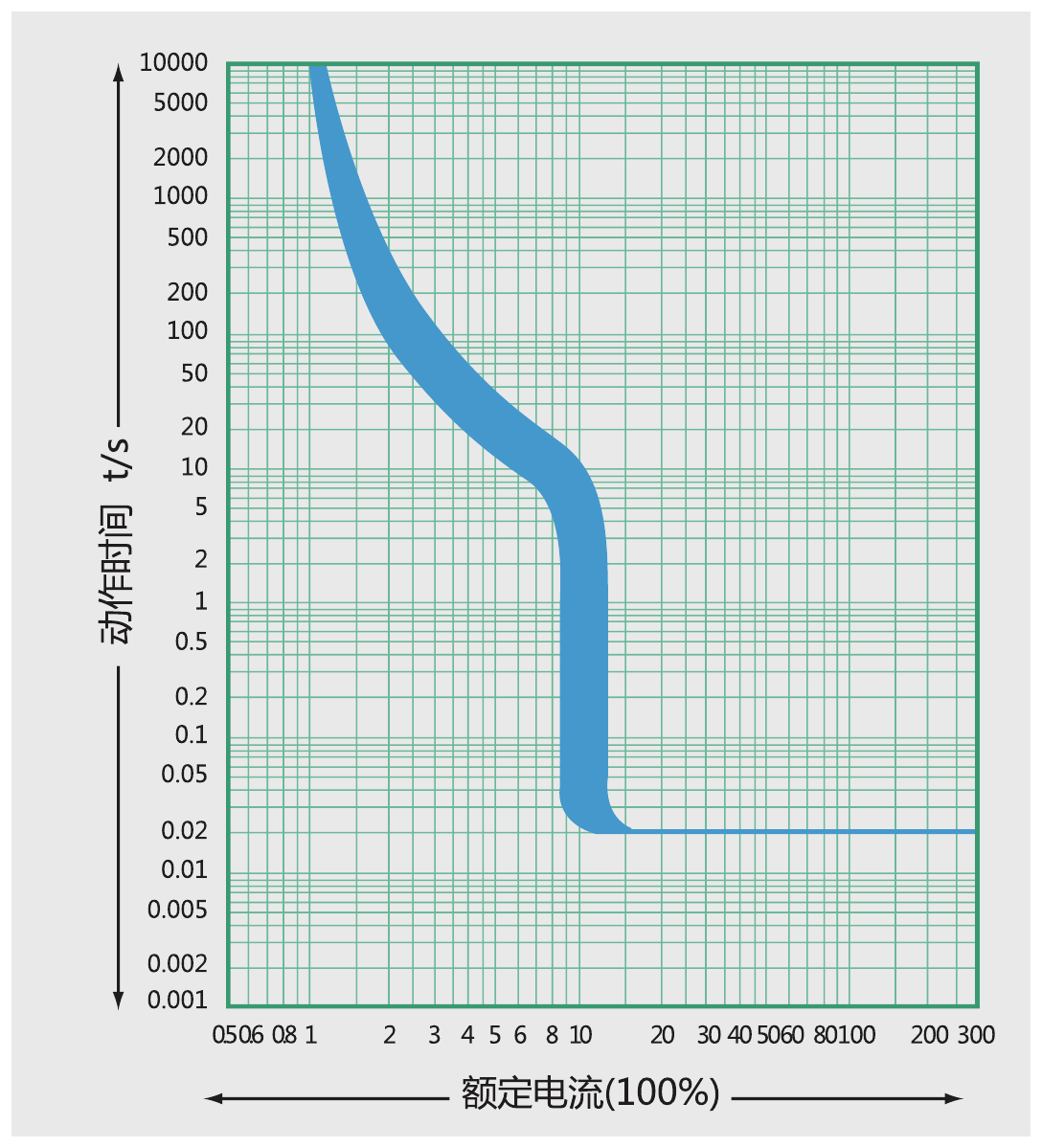

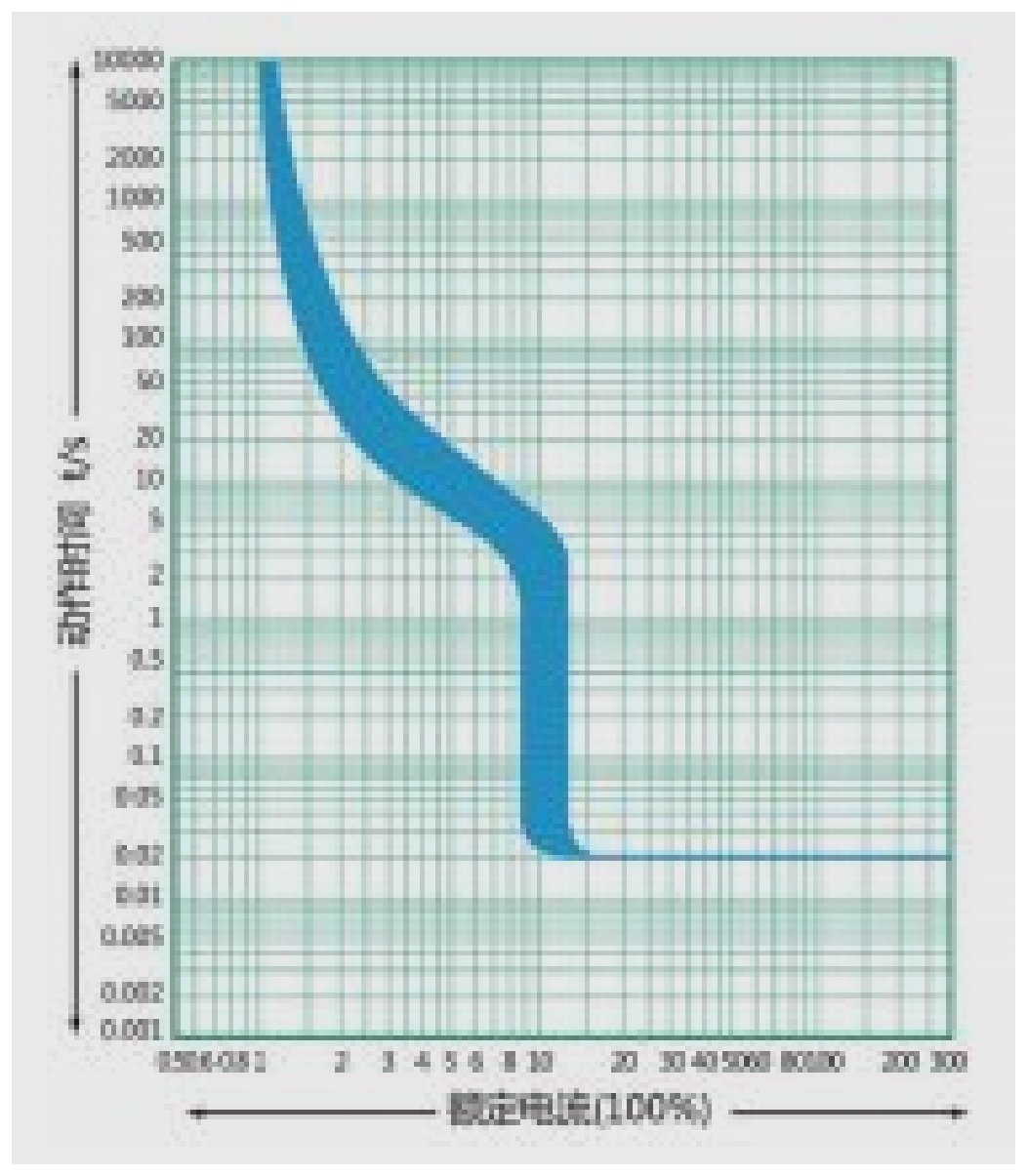

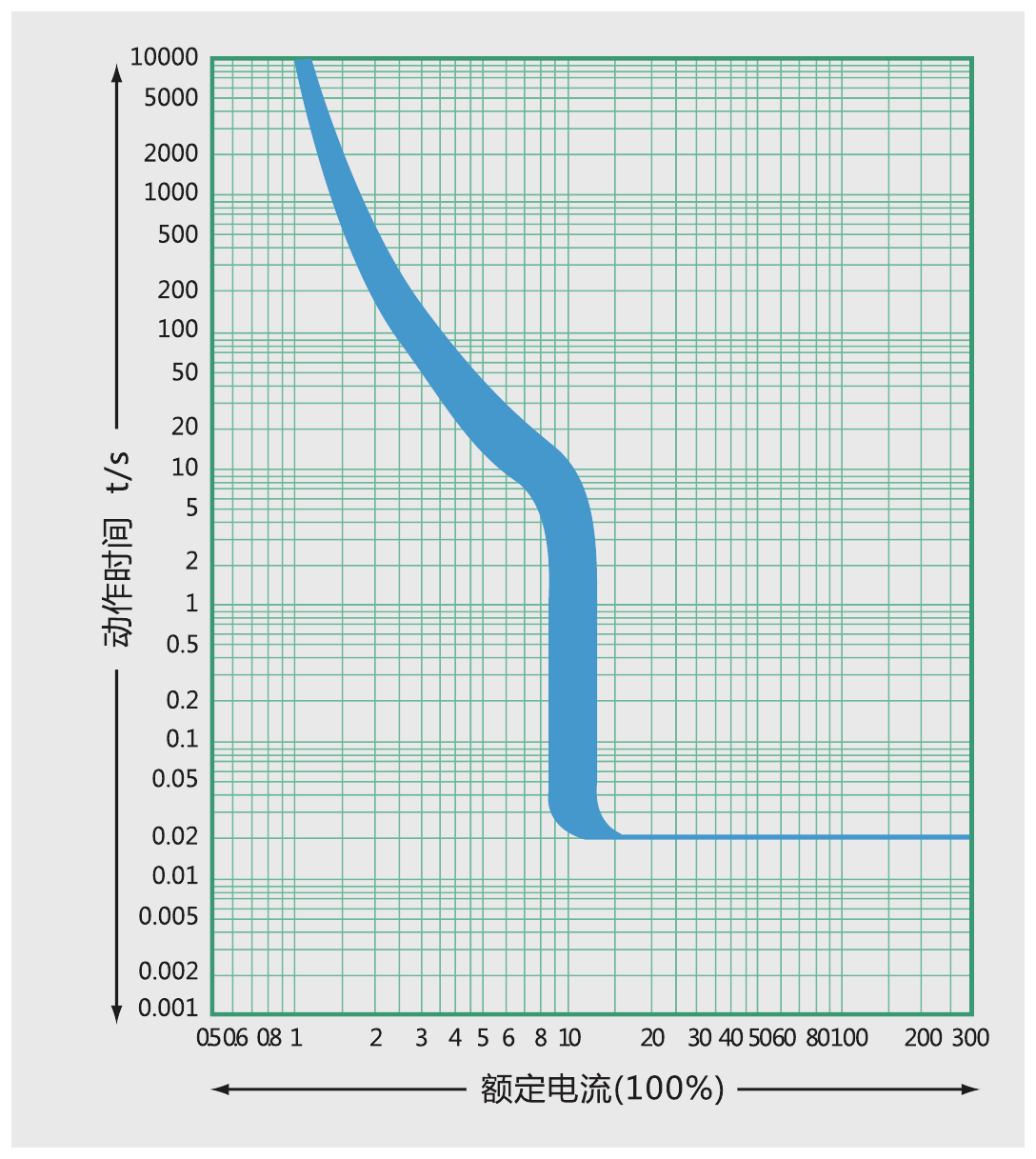

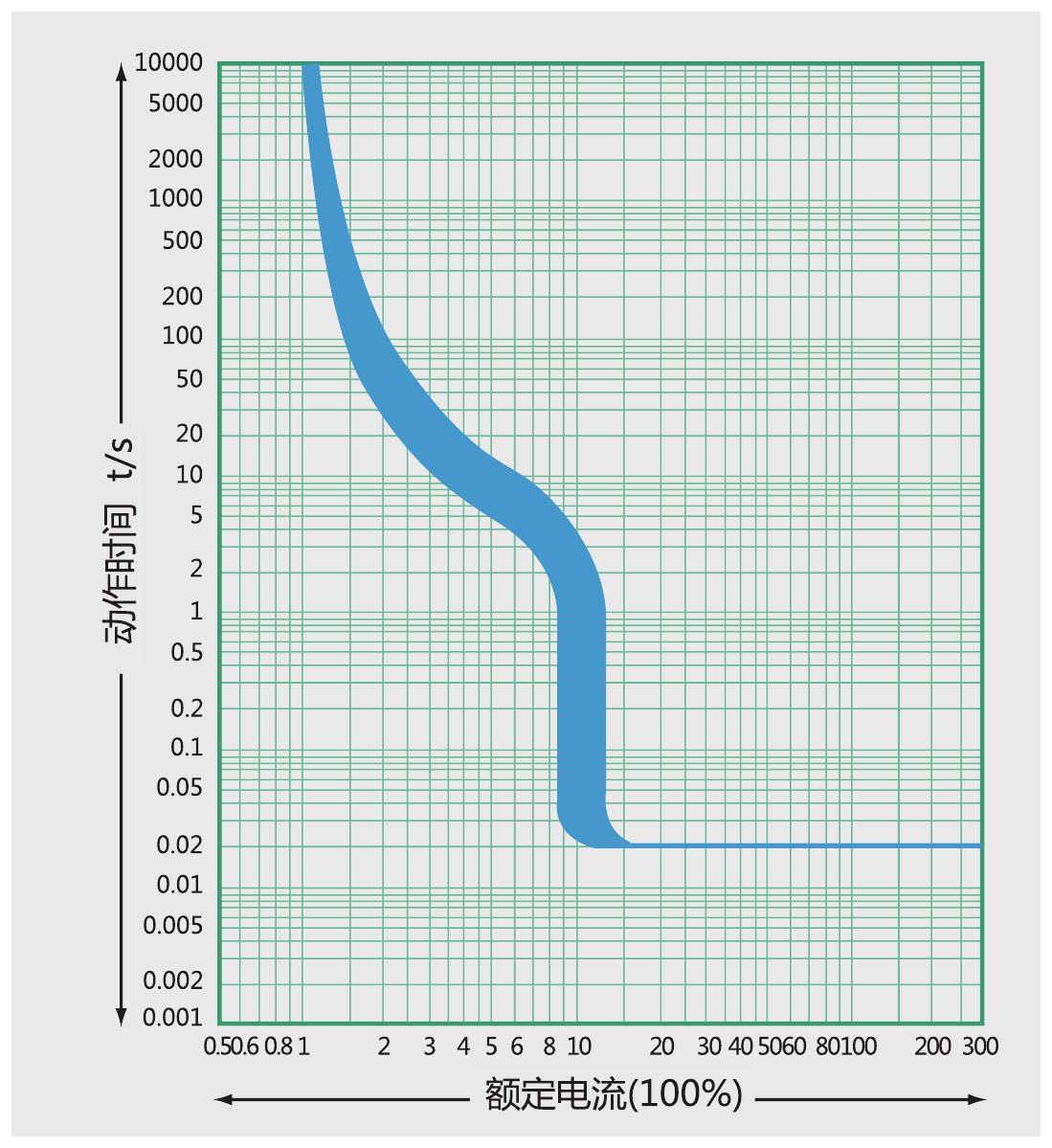

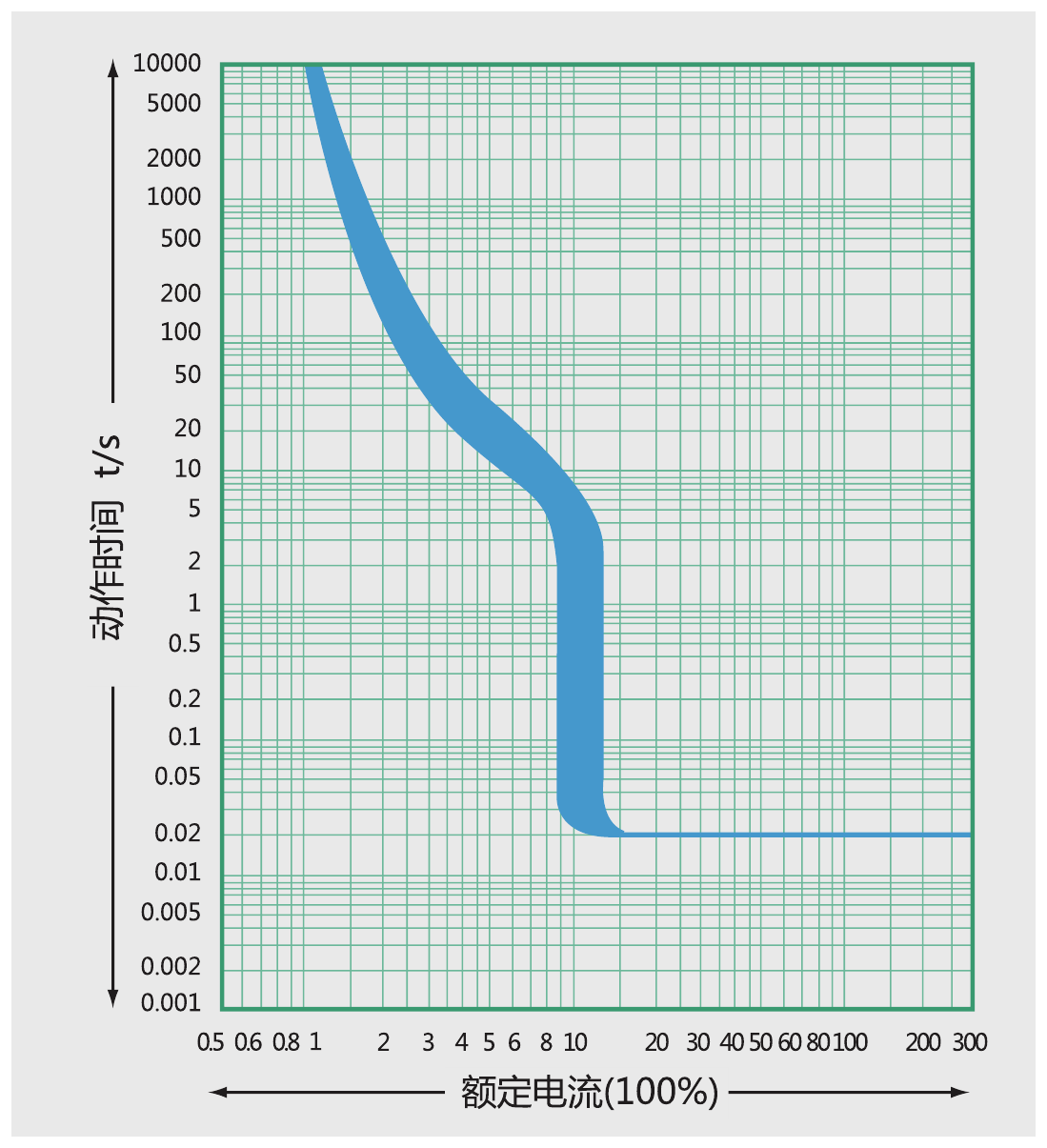

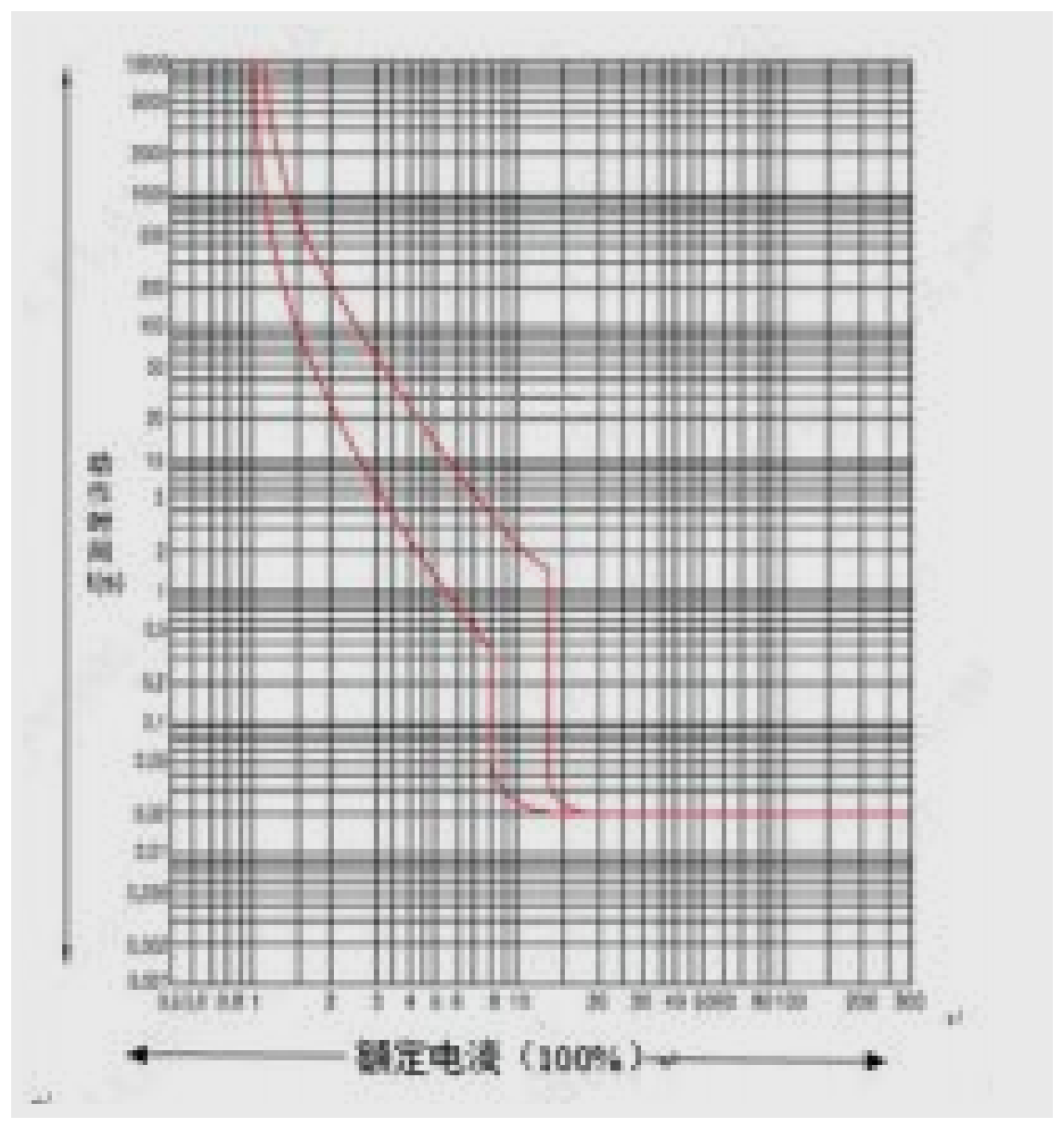

Требования к защите (время-токовые параметры расцепителей)

Номинальный ток расцепителя In, А	Тепловой расцепитель (+40 °C): ток несрабатывания (холодное состояние) / время, ч	Ток срабатывания (горячее состояние) / время, ч	Ток срабатывания электромагнитного расцепителя, А	Примечание
10 ≤ In ≤ 63	1,05In / 1	1,3In / 1	10In × (1 ± 20 %)	Для распределения электроэнергии
63 < In ≤ 800	1,05In / 2	1,3In / 2	10In × (1 ± 20 %)	Для распределения электроэнергии
10 ≤ In ≤ 800	1,0In / 2	1,2In / 2	12In × (1 ± 20 %)	Для защиты электродвигателей

У NDM2-63/125 на 10–25 А ток срабатывания исполнения для распределения электроэнергии — 300 А ± 25 %, исполнения для защиты электродвигателей — 360 А ± 20 %.

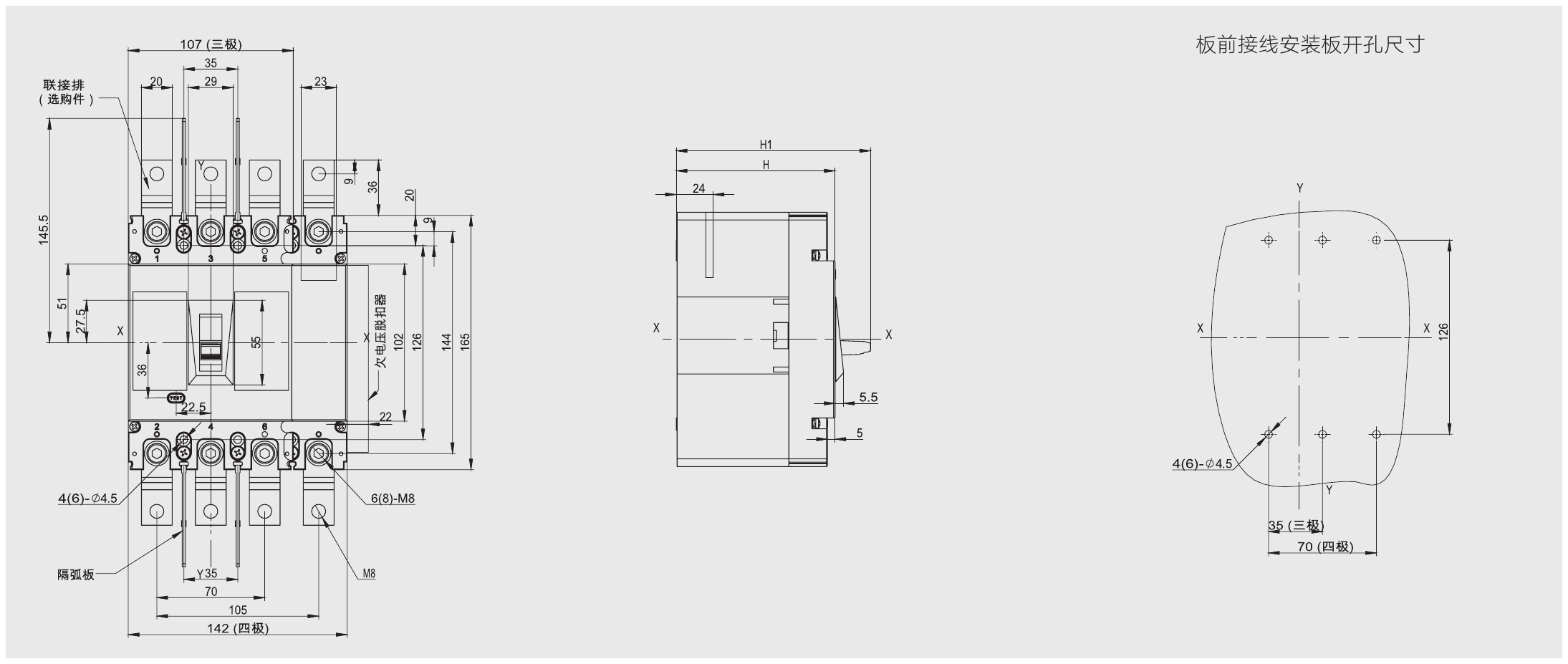

NDM2-250: глубина корпуса H/H1, мм

Модель	H	H1
NDM2-250C, L	86	110
NDM2-250M, H	103	127
NDM2-250 четырёхполюсный	103	127

Неуказанные допуски — GB/T 1804-c.

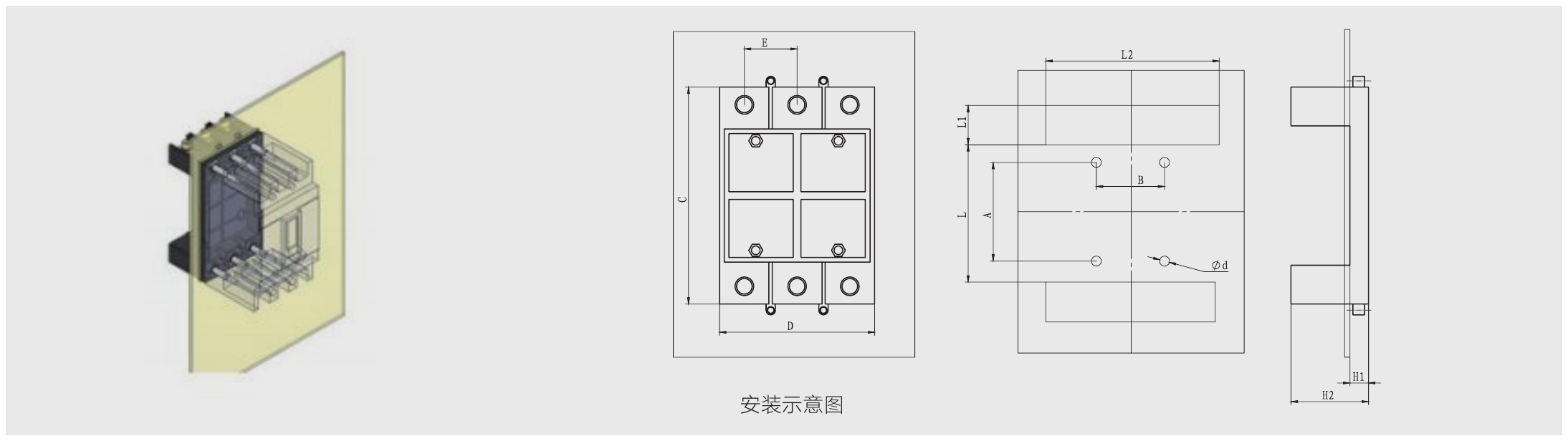

Втычное исполнение Z3H, вариант 1 (установка на заднюю панель), мм

Типовая модель основания	Модель выключателя	A	B	L	L1	L2	d	C	D	E	H1	H2
Z3H-125	NDM2-63	55	50	91	25	77	4,5	135	75	25	17	47
Z3H-125	NDM2-125	55	50	91	25	77	4,5	135	75	25	17	47
Z3H-225	NDM2-250	64	70	108	38	107	6,5	179	105	35	27	72
Z3H-400	NDM2-400	140	96	182	70	150	7	274	148	48	37	85
Z3H-630	NDM2-630	140	116	182	61	176	7	300	174	58	41	120
Z3H-800	NDM2-800	143	140	184	65	212	7	311	210	70	41	125

1) Для 4P размер D увеличивается на E. 2) Для 4P при типоразмере ≤ 250 А размеры B и L2 увеличиваются на E; при типоразмере ≥ 400 А B не меняется, L2 увеличивается на E в сторону полюса N. 3) Неуказанные допуски — GB/T 1804-c. 4) Корпус 800 в исполнении Z3H/Z3Q в стандартной поставке комплектуется клеммными крышками и радиатором.

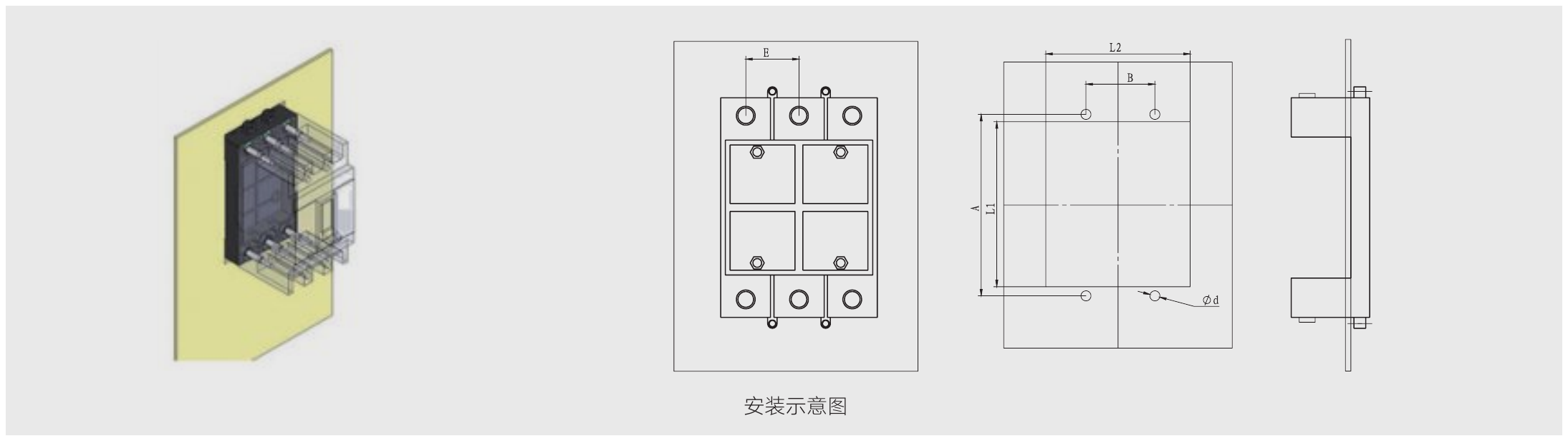

Втычное исполнение Z3H, вариант 2 (установка на заднюю панель с большим вырезом), мм

Типовая модель основания	Модель выключателя	A	B	L1	L2	d	E
Z3H-125	NDM2-63	145	25	136	77	3,5	25
Z3H-125	NDM2-125	145	25	136	77	3,5	25
Z3H-225	NDM2-250	191	35	180	107	5	35
Z3H-630	NDM2-630	316	58	302	176	6	58
Z3H-800	NDM2-800	327	70	313	212	6	70

1) Для 4P при типоразмере ≤ 250 А размеры B и L2 увеличиваются на E; при типоразмере ≥ 400 А B не меняется, L2 увеличивается на E в сторону полюса N. 2) Неуказанные допуски — GB/T 1804-c. 3) Корпус 800 в исполнении Z3H/Z3Q в стандартной поставке комплектуется клеммными крышками и радиатором.

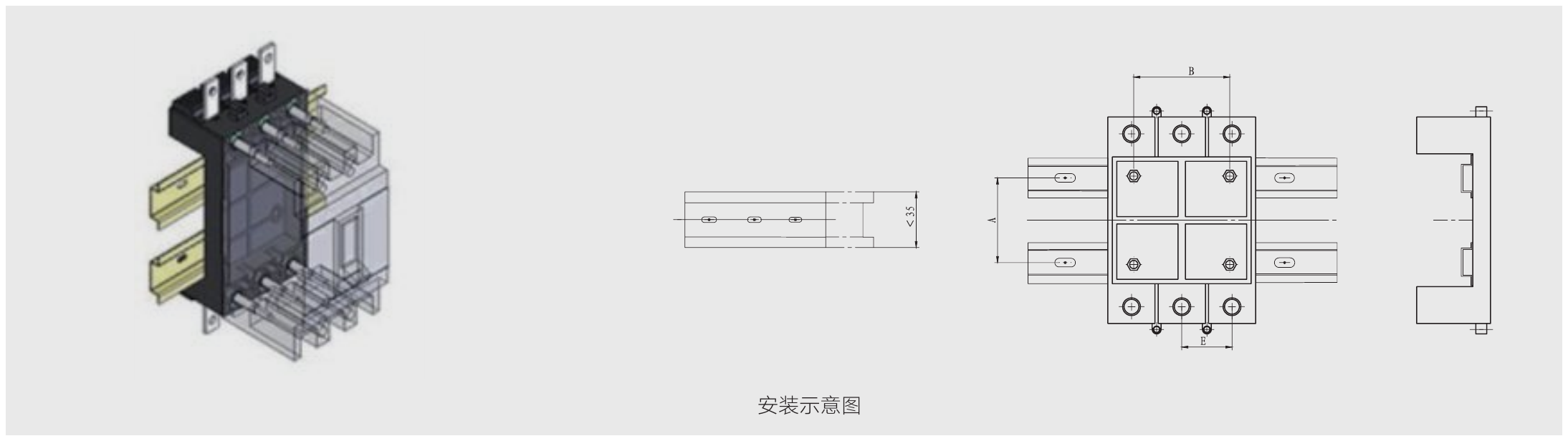

Втычное исполнение Z3H, вариант 3 (установка на монтажные рейки), мм

Типовая модель основания	Модель выключателя	A	B	E
Z3H-125	NDM2-63	55	50	25
Z3H-125	NDM2-125	55	50	25
Z3H-225	NDM2-250	64	70	35
Z3H-400	NDM2-400	140	96	48
Z3H-630	NDM2-630	140	116	58
Z3H-800	NDM2-800	143	140	70

1) Для 4P размер B увеличивается на E. 2) Неуказанные допуски — GB/T 1804-c. 3) Корпус 800 в исполнении Z3H/Z3Q в стандартной поставке комплектуется клеммными крышками и радиатором.

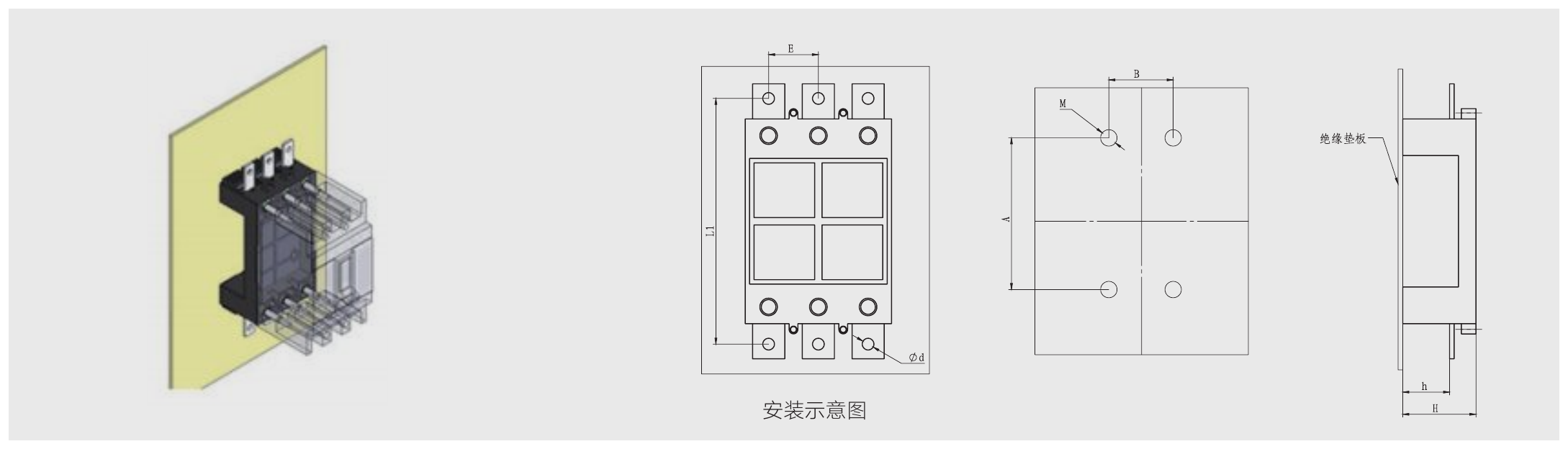

Втычное исполнение Z3Q (переднее присоединение): установочные размеры, мм

Типовое изделие	Модель	A	B	L1	E	d	M	H	h
Z3Q-125	NDM2-63	96	25	173	25	6	M3	47	23
Z3Q-125	NDM2-125	96	25	173	25	6	M3	47	23
Z3Q-225	NDM2-250	150	35	223	35	8.5	M4	72	32
Z3Q-400	NDM2-400	244	48	326	48	10.5	M5	85	36
Z3Q-630	NDM2-630	264	58	352	58	12.5	M6	120	64
Z3Q-800	NDM2-800	283	70	363	70	12.5	M6	125	67

При переднем присоединении обязательна изолирующая прокладка. Неуказанные допуски — по GB/T 1804-c. Типоразмер 800 в исполнении Z3H/Z3Q комплектуется клеммными крышками и радиатором.

Выбор сечения проводников по номинальному току

Номинальный ток, А	Сечение, мм²
10; 12.5	1.5
16; 20	2.5
25	4.0
32	6.0
40; 50	10
63	16
80	25
100	35
125; 140	50
160	70
180; 200; 225	95
250	120
315; 350	185
400	240

Выбор кабелей и медных шин (500–800 А)

Номинальный ток, А	Кабель: кол-во	Кабель: сечение, мм²	Медная шина: кол-во	Медная шина: размер, мм
500	2	150	2	30 × 5
630	2	185	2	40 × 5
700, 800	2	240	2	50 × 5

1. Способ присоединения выбирайте по разделу габаритных и установочных размеров. 2. Медные шины нельзя присоединять непосредственно к корпусу выключателя — нужны соединительные шины (исполнение P). 3. Неуказанные допуски — по GB/T 1804-c.

Изоляционные расстояния при установке в металлическом шкафу, мм

Модель	A с крышками	A без крышек	B с крышками	B без крышек	C с крышками	C без крышек	D с крышками	D без крышек	E с крышками	E без крышек
NDM2-63	0	10	25	25	0	0	142.2	130	243.6	232.8
NDM2-125	0	10	25	25	0	0	142.2	130	243.6	232.8
NDM2X-125	25	65	30	30	30	30
NDM2-250	25	65	30	30	30	30
NDM2-400	25	120	35	35	35	35
NDM2-630	25	120	35	35	35	35
NDM2-800	25	120	35	35	35	35

A — от вводных выводов до стенки шкафа; B — от боковой стороны до стенки; C — от выводных выводов до стенки; D, E — по чертежу. «С крышками» — с клеммными крышками, «без крышек» — с межфазными перегородками. Неуказанные допуски — по GB/T 1804-c.

Минимальное межосевое расстояние при установке в ряд, мм

Модель	Ширина 2P	Ширина 3P	Ширина 4P	Межосевое I 2P	Межосевое I 3P	Межосевое I 4P
NDM2-63	/	75	100	/	105	130
NDM2-125	/	75	100	/	105	130
NDM2X-125	64	/	/	108	/	/
NDM2-250	/	107	142	/	137	172
NDM2-400	/	150	198	/	190	238
NDM2-630	/	182	240	/	222	280
NDM2-800	/	210	280	/	250	320

При установке в ряд или друг над другом проверьте, что шины или кабели не уменьшают воздушные изоляционные расстояния. Неуказанные допуски — по GB/T 1804-c.

Минимальное расстояние H между выключателями, установленными друг над другом, мм

Модель	С клеммными крышками	Без клеммных крышек
NDM2-63	90	90
NDM2-125	90	90
NDM2X-125	90	91
NDM2-250	90	93
NDM2-400	155	155
NDM2-630	155	155
NDM2-800	155	155

Перед подачей напряжения проверьте установку клеммных крышек или межфазных перегородок. Неуказанные допуски — по GB/T 1804-c.

Время-токовые характеристики (ВАХ)

NDM2-63 D, F; NDM2-125 D, F, U — время-токовая характеристика (каталог 09.2025)

NDM2X-125 — время-токовая характеристика

NDM2-250 C, L, M, H — время-токовая характеристика

NDM2-400 C, L, M, H — время-токовая характеристика

NDM2-630 C, L, M, H — время-токовая характеристика

NDM2-800 M, H — время-токовая характеристика

Габаритные и установочные размеры

NDM2-250 (C, L, M, H): габаритные и установочные размеры, переднее присоединение (3P, 4P)

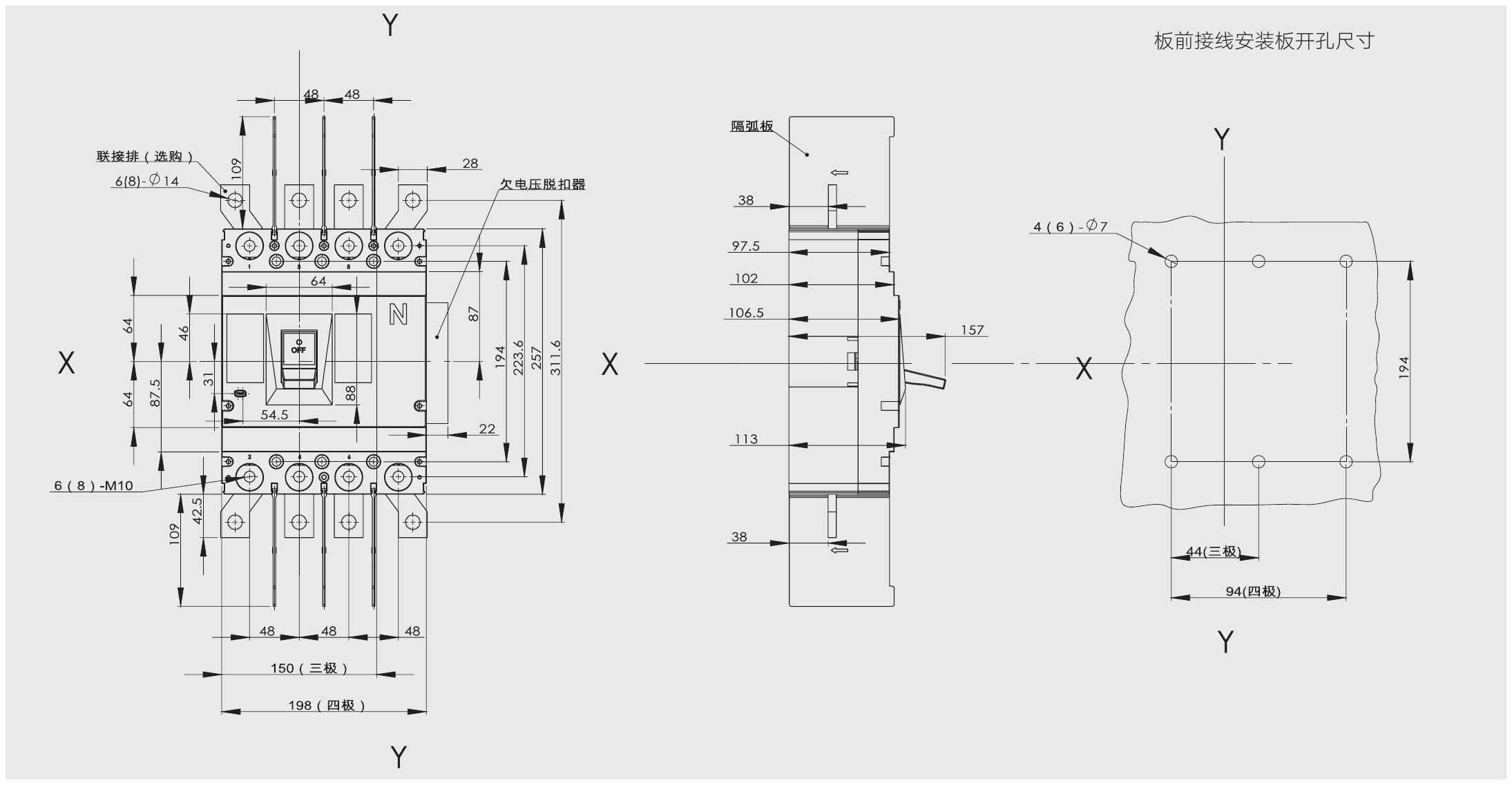

NDM2-400 (C, L, M, H): габаритные и установочные размеры, переднее присоединение (3P, 4P)

NDM2-630 (C, L, M, H): габаритные и установочные размеры, переднее присоединение (3P, 4P)

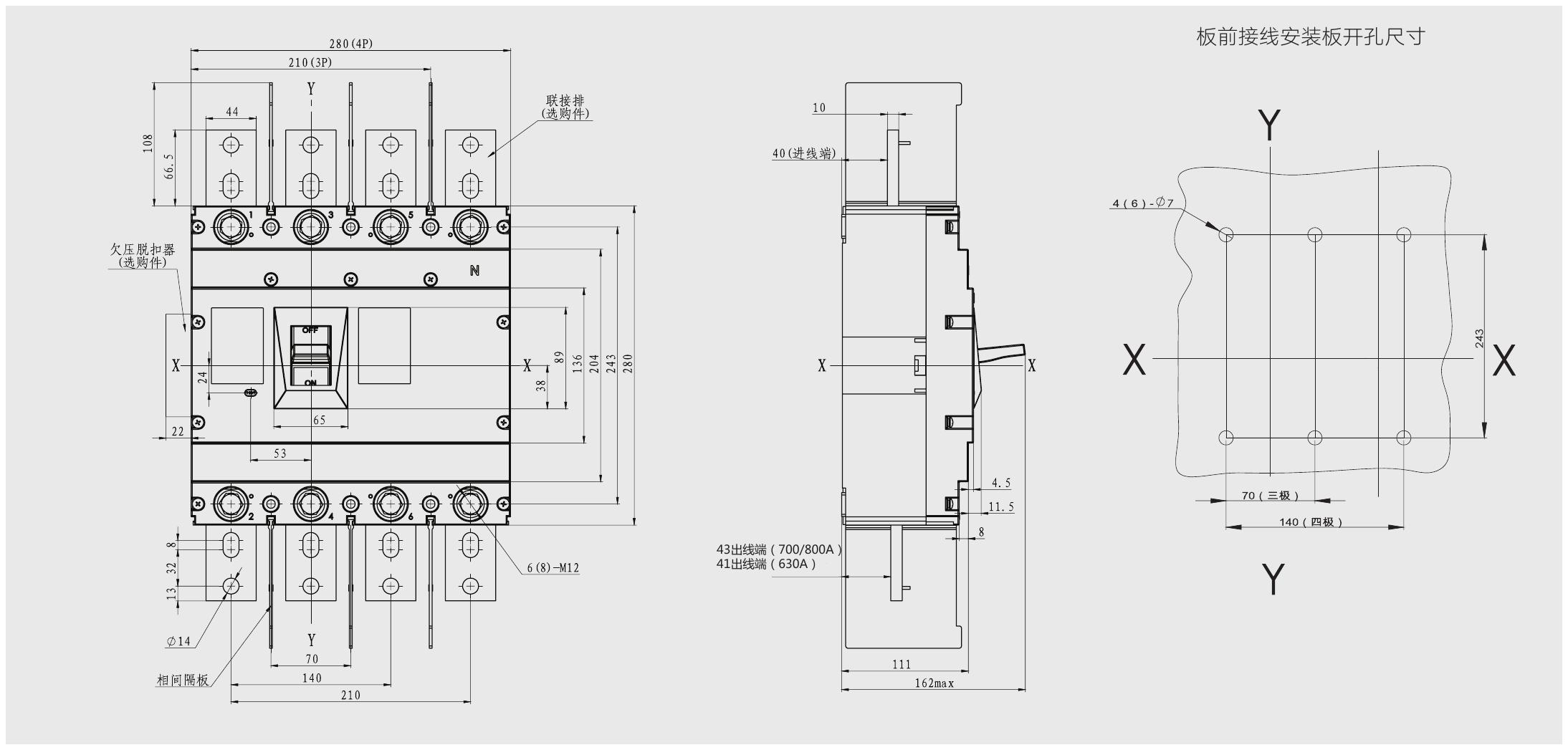

NDM2-800 (M, H): габаритные и установочные размеры, переднее присоединение (3P, 4P)

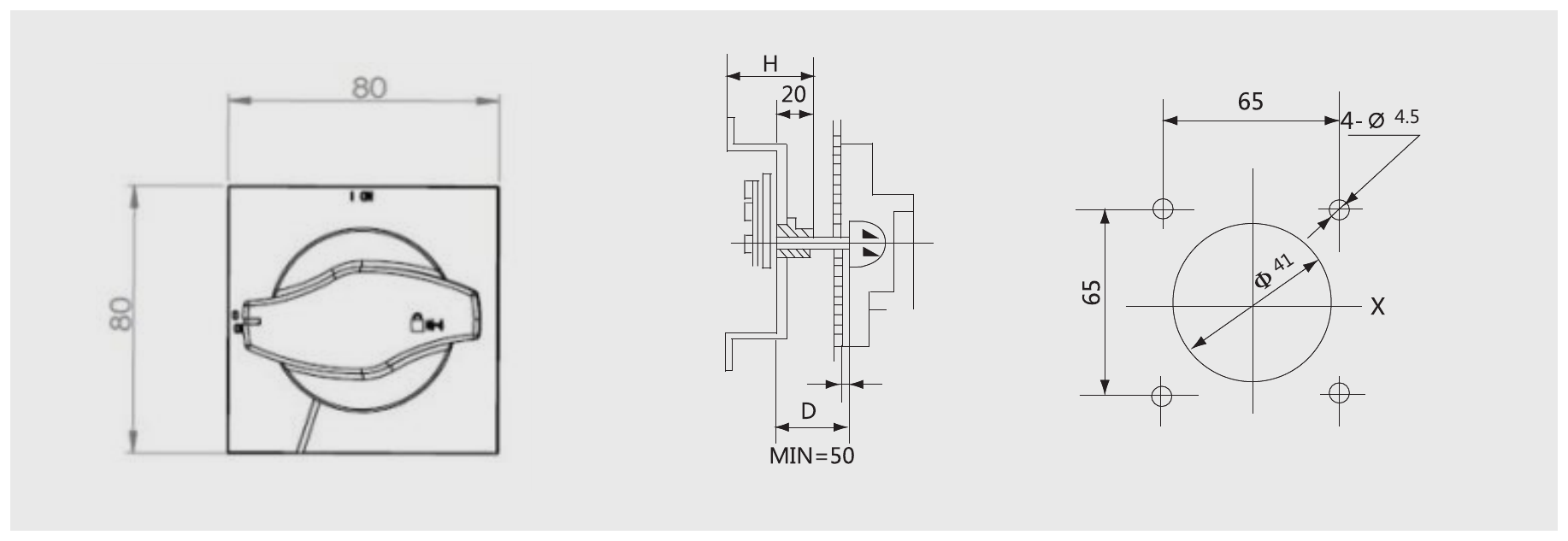

Рукоятка IP65 (типоразмер ≤ 250): разметка отверстий

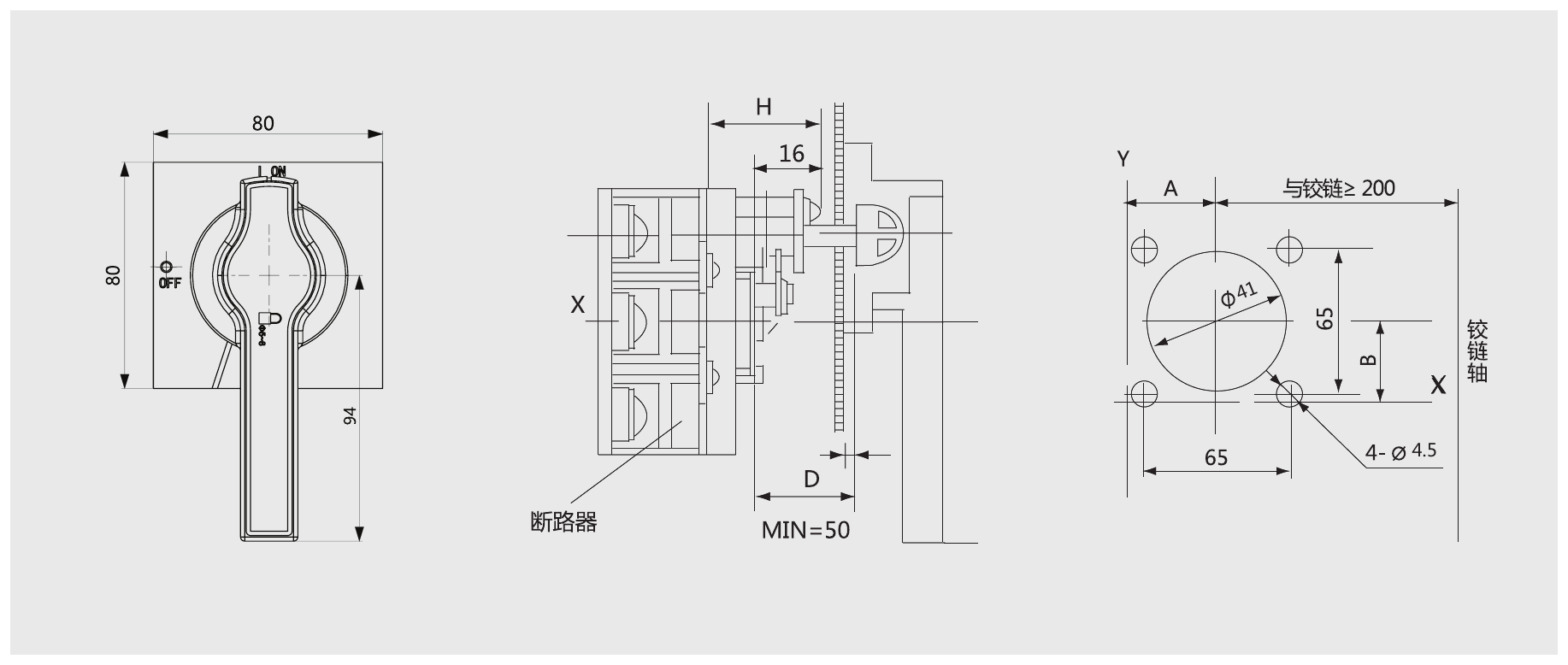

Рукоятка IP65 (типоразмер ≥ 400): разметка отверстий

Габаритные и установочные размеры NDM2 (инструкция 16.12.2024): общий чертёж

Размеры NDM2-63…250 (L/M, C/L/M/H) по инструкции 16.12.2024

Размеры NDM2-400…800 по инструкции 16.12.2024

Схемы подключения

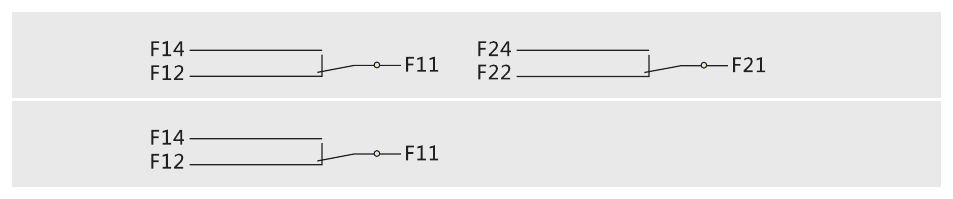

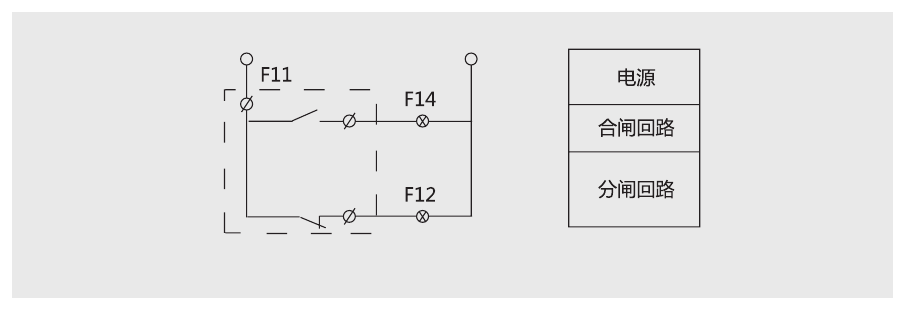

Выводы двойного и одинарного вспомогательного контакта

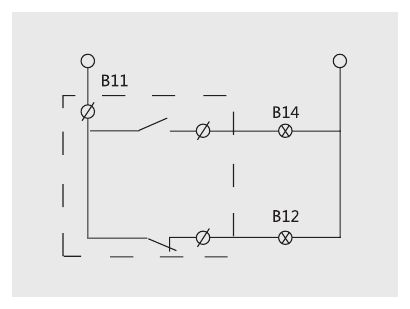

Схема подключения вспомогательного контакта

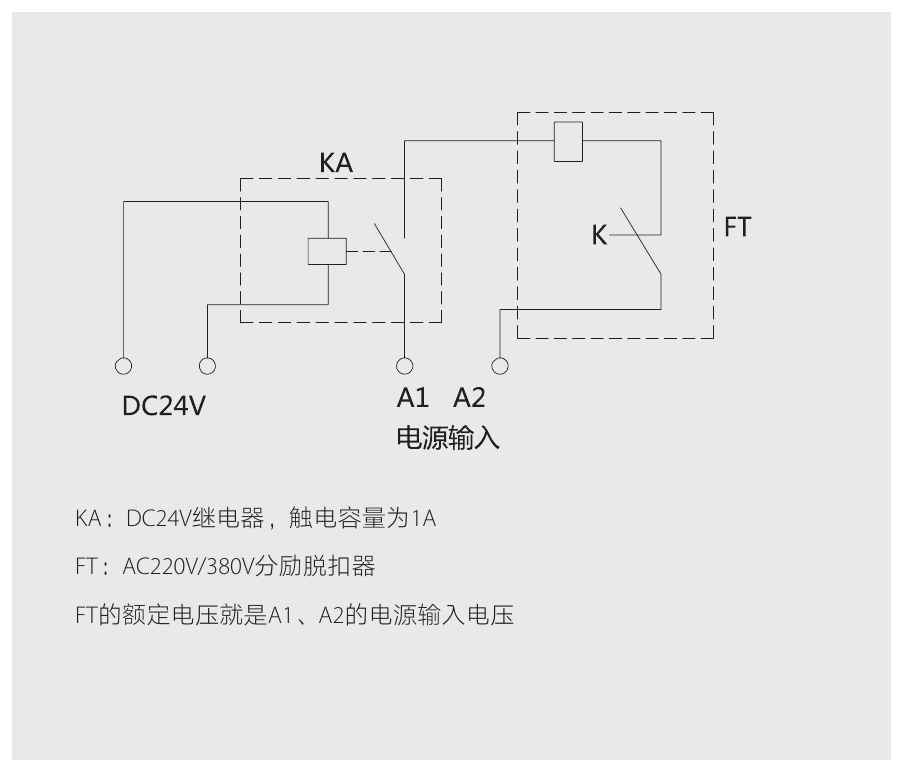

Подключение независимого расцепителя AC 220/380 В через реле DC 24 В

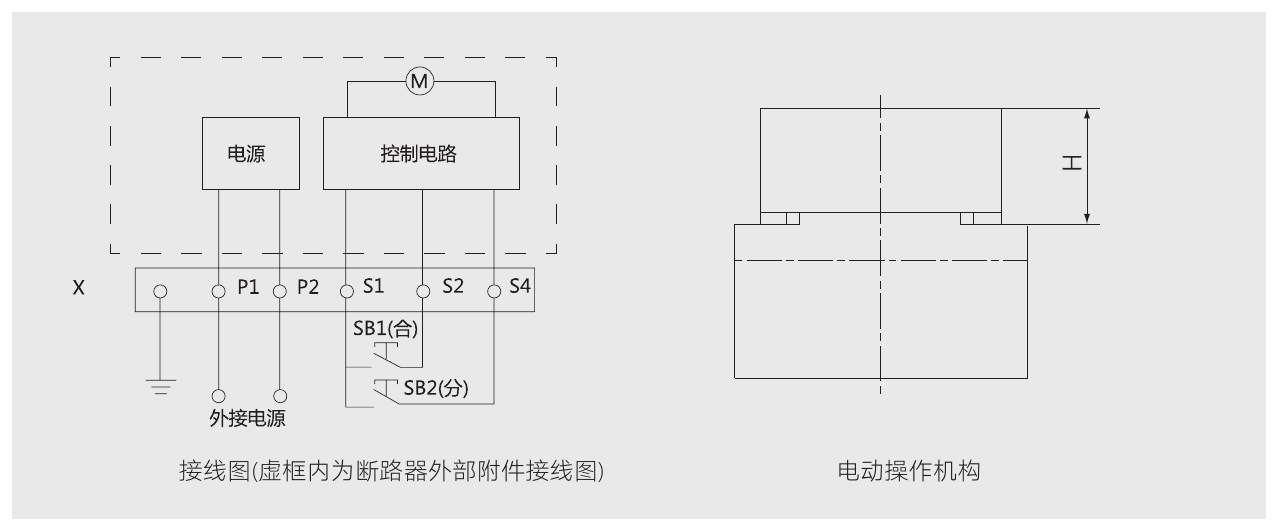

Моторный привод: схема подключения и высота H

Монтаж, втычное и выдвижное исполнение

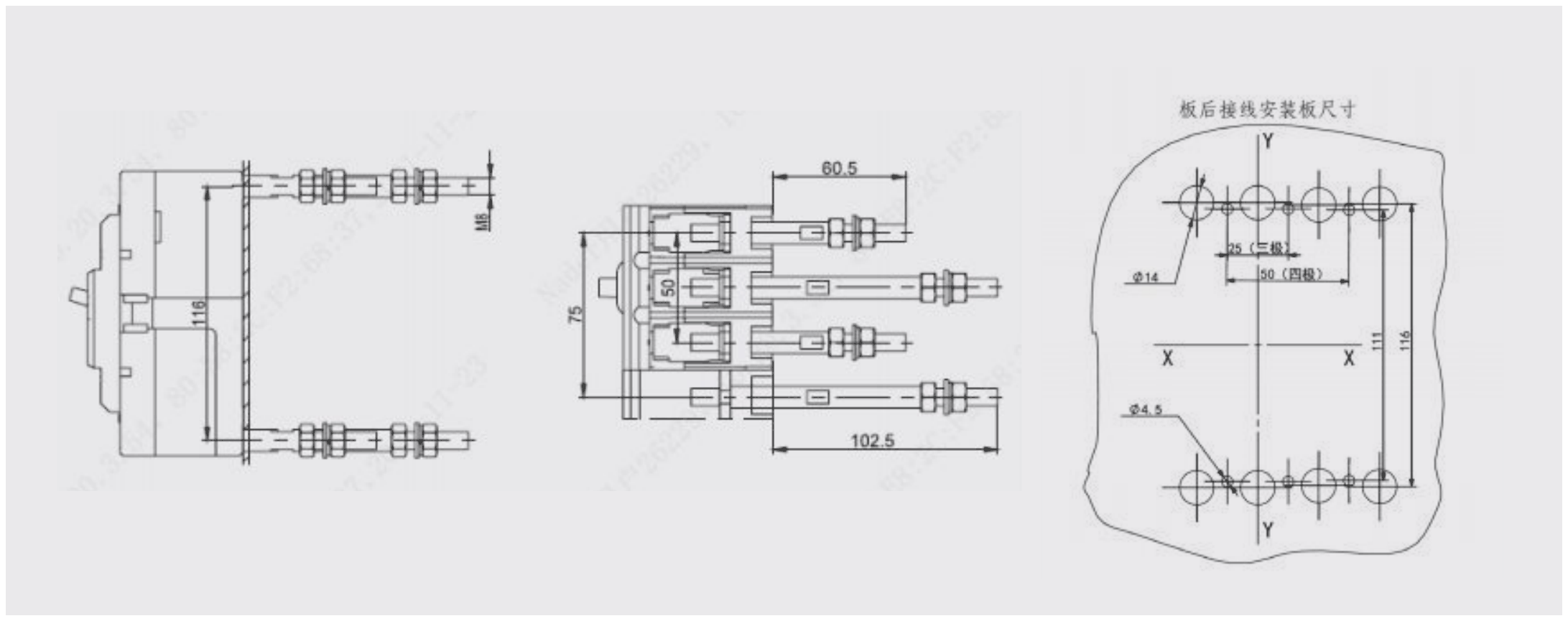

NDM2-63: заднее присоединение Z1 (3P, 4P) и разметка монтажной панели

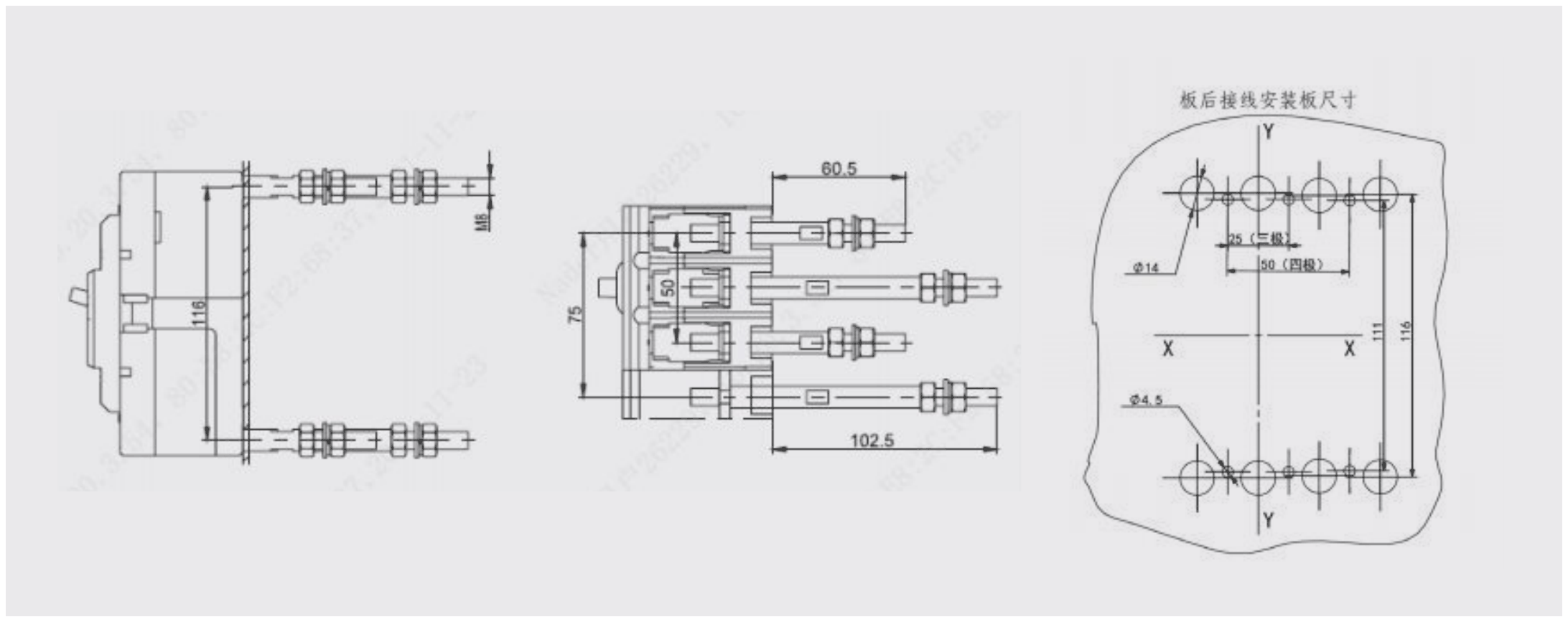

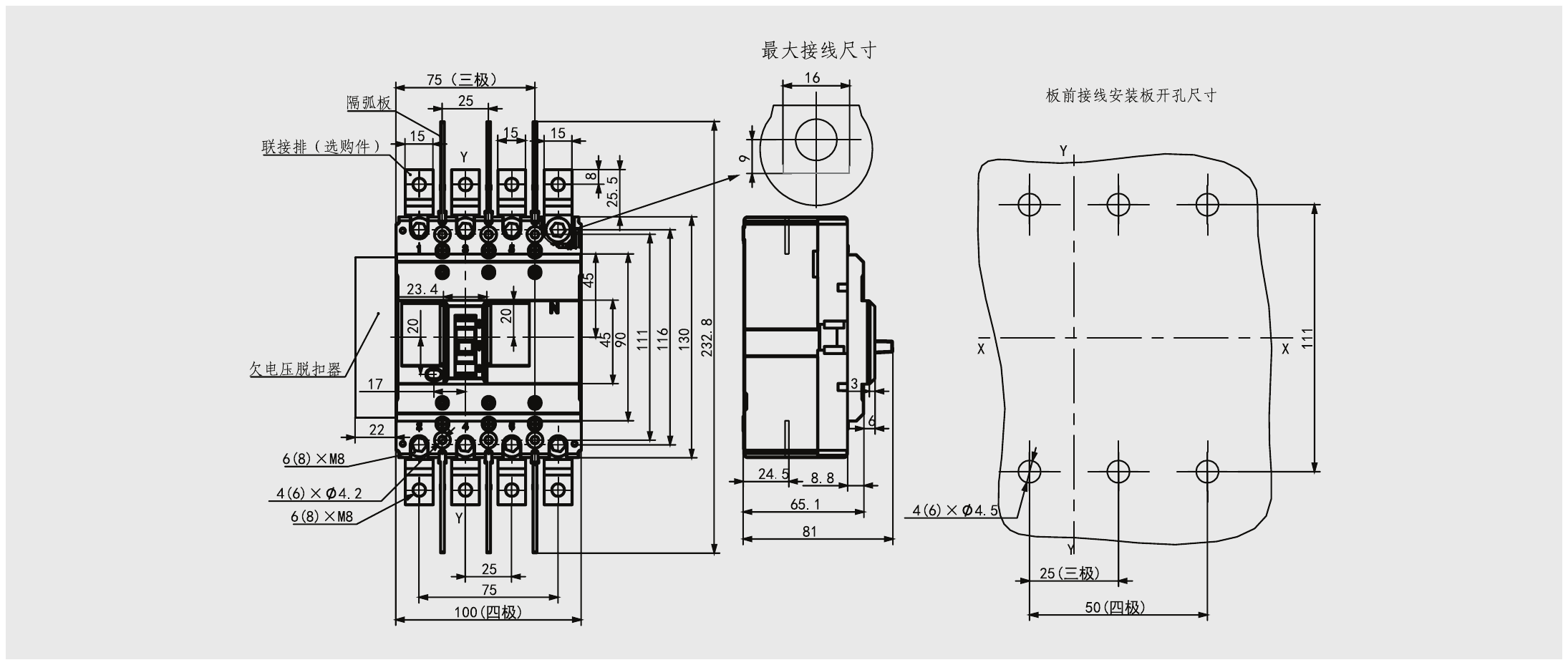

NDM2-125: заднее присоединение Z1 (3P, 4P) и разметка монтажной панели

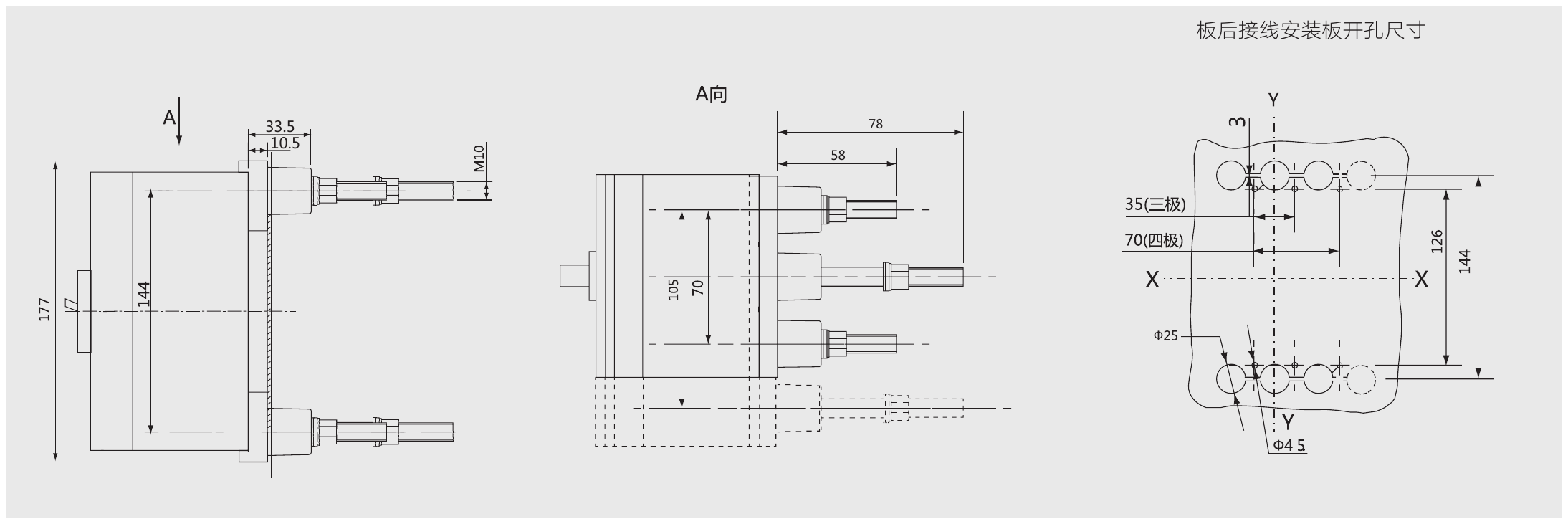

NDM2-250: заднее присоединение Z1 (3P, 4P) и разметка монтажной панели

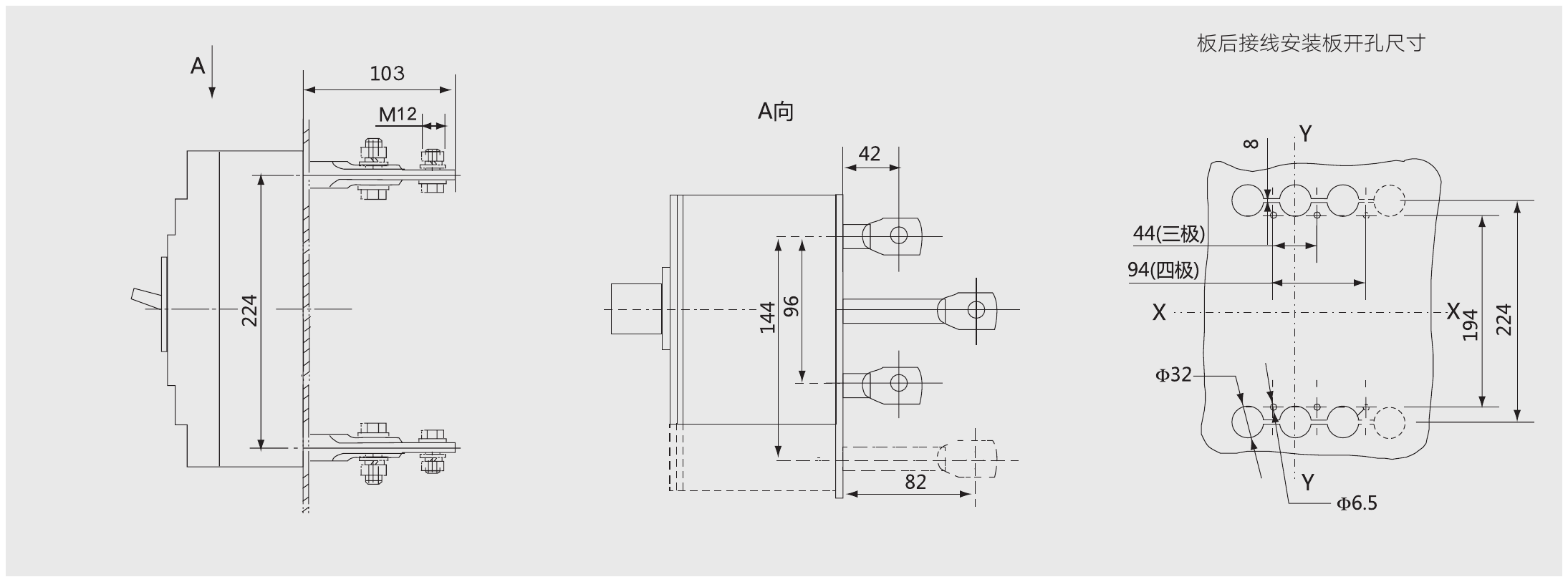

NDM2-400: заднее присоединение Z1 (3P, 4P) и разметка монтажной панели

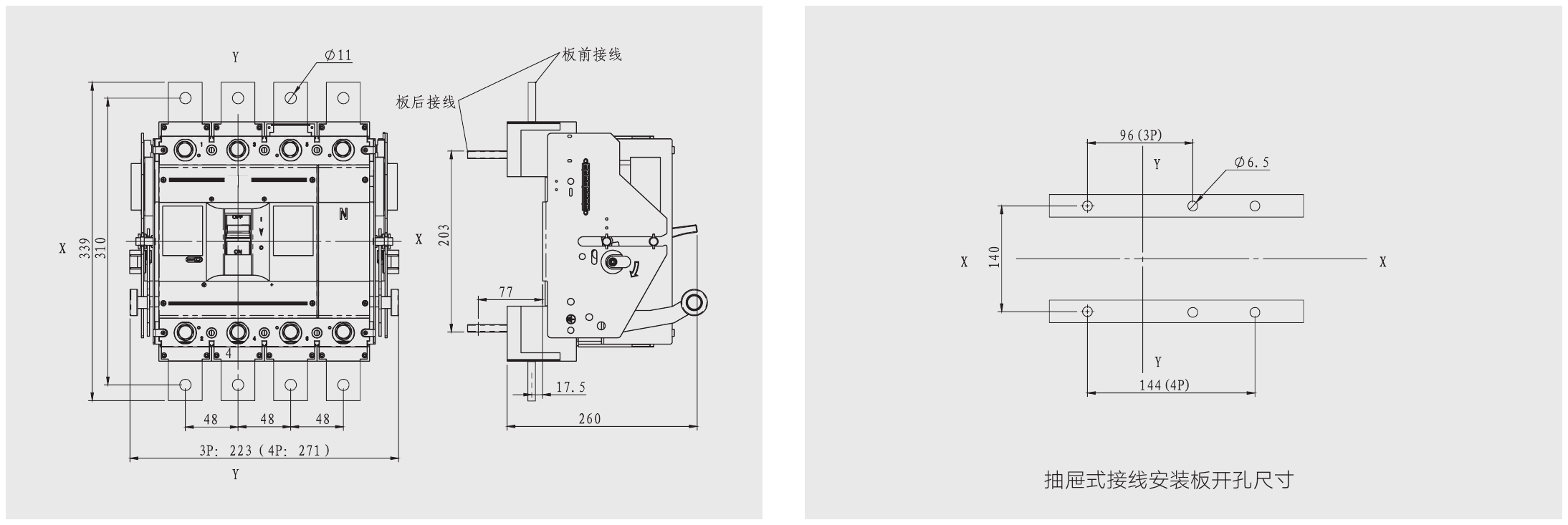

NDM2-400: выдвижное исполнение (3P, 4P) — размеры и разметка монтажной панели

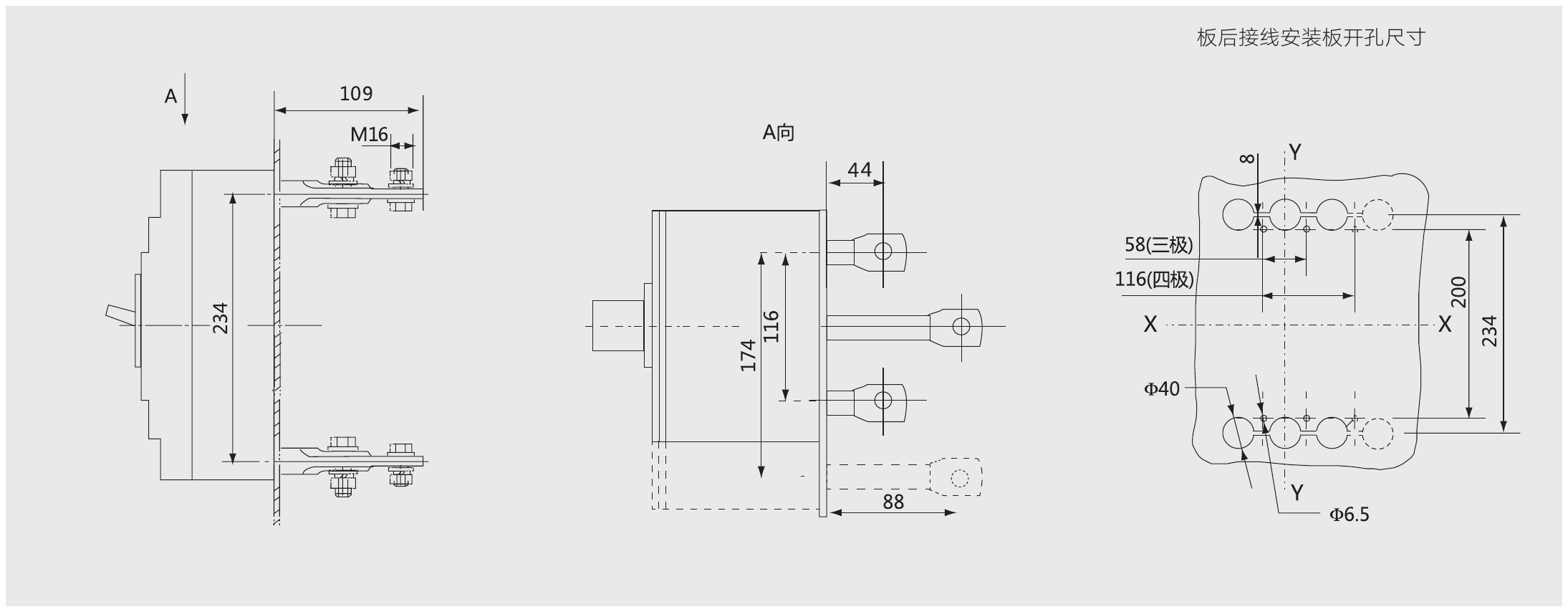

NDM2-630: заднее присоединение Z1 (3P, 4P) и разметка монтажной панели

NDM2-630: выдвижное исполнение (3P, 4P) — размеры и разметка монтажной панели

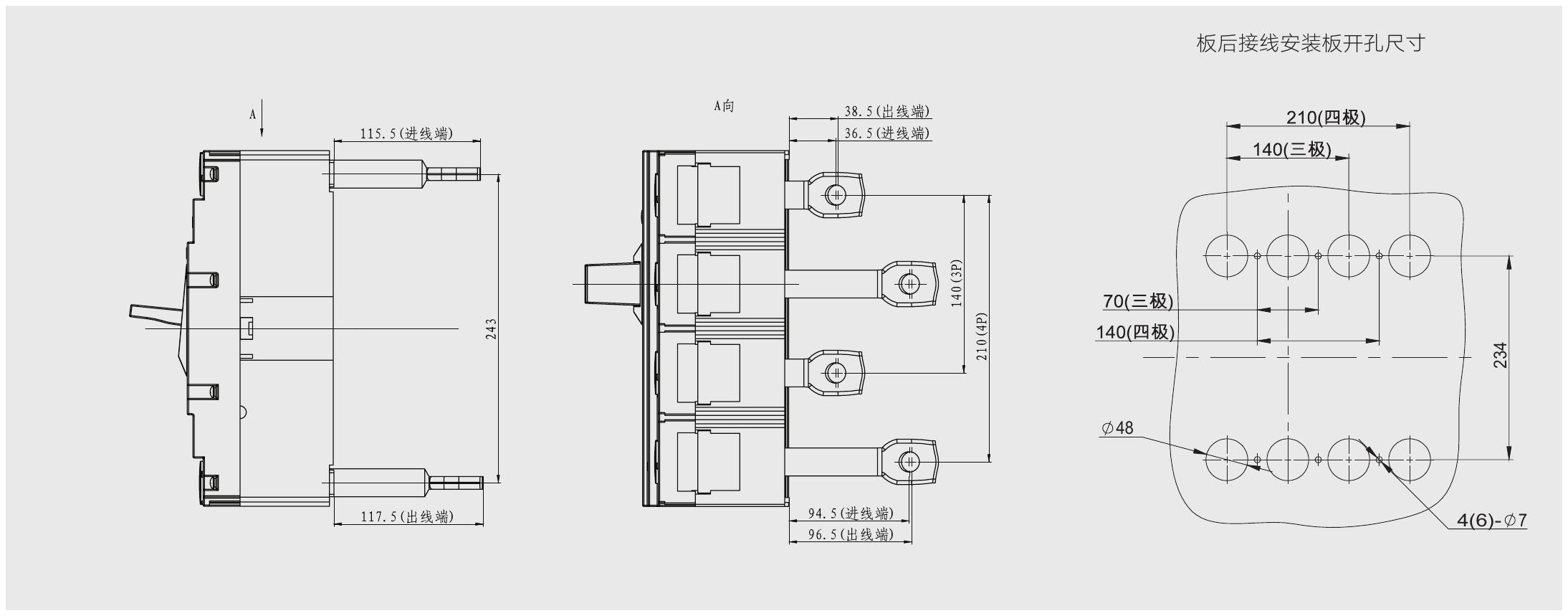

NDM2-800: заднее присоединение Z1 (3P, 4P) и разметка монтажной панели

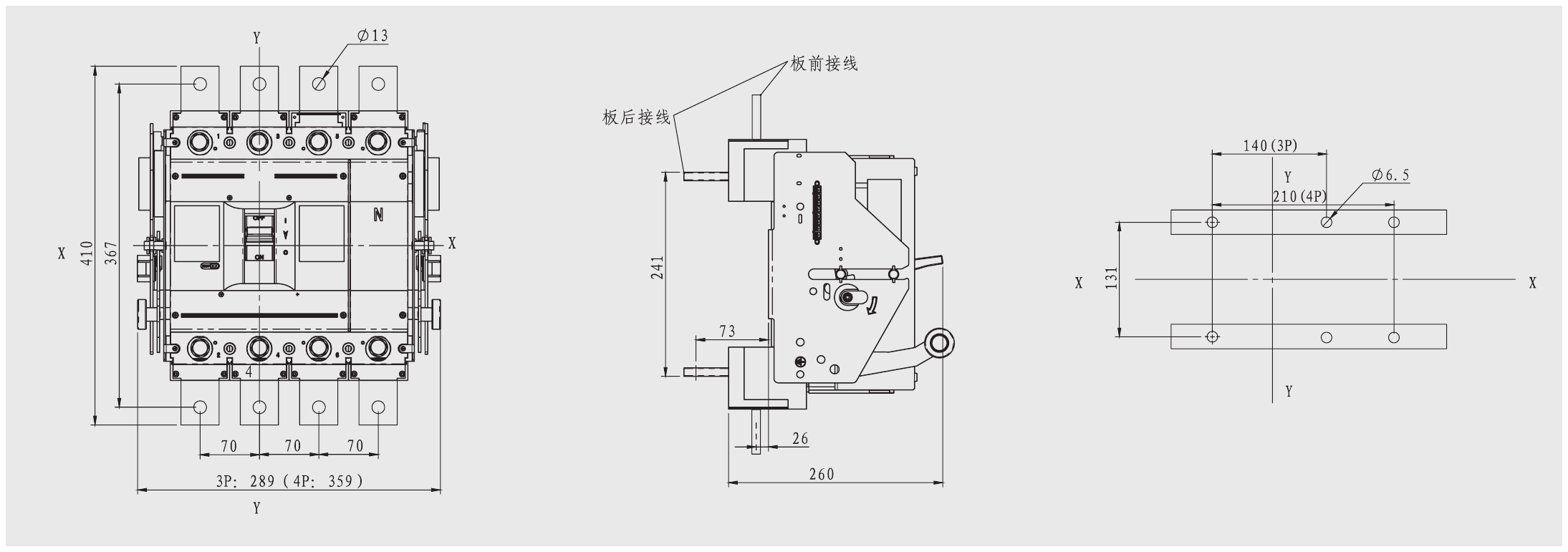

NDM2-800: выдвижное исполнение (3P, 4P) — размеры и разметка монтажной панели

NDM2-(63…800) Z3H, вариант 1: втычное исполнение, установка на заднюю панель

NDM2-(63…800) Z3H, вариант 2: втычное исполнение, установка на заднюю панель с большим вырезом

NDM2-(63…800) Z3H, вариант 3: втычное исполнение, установка на монтажные рейки

Втычное исполнение Z3Q (переднее присоединение): общий вид, схема установки, разметка панели, изолирующая прокладка

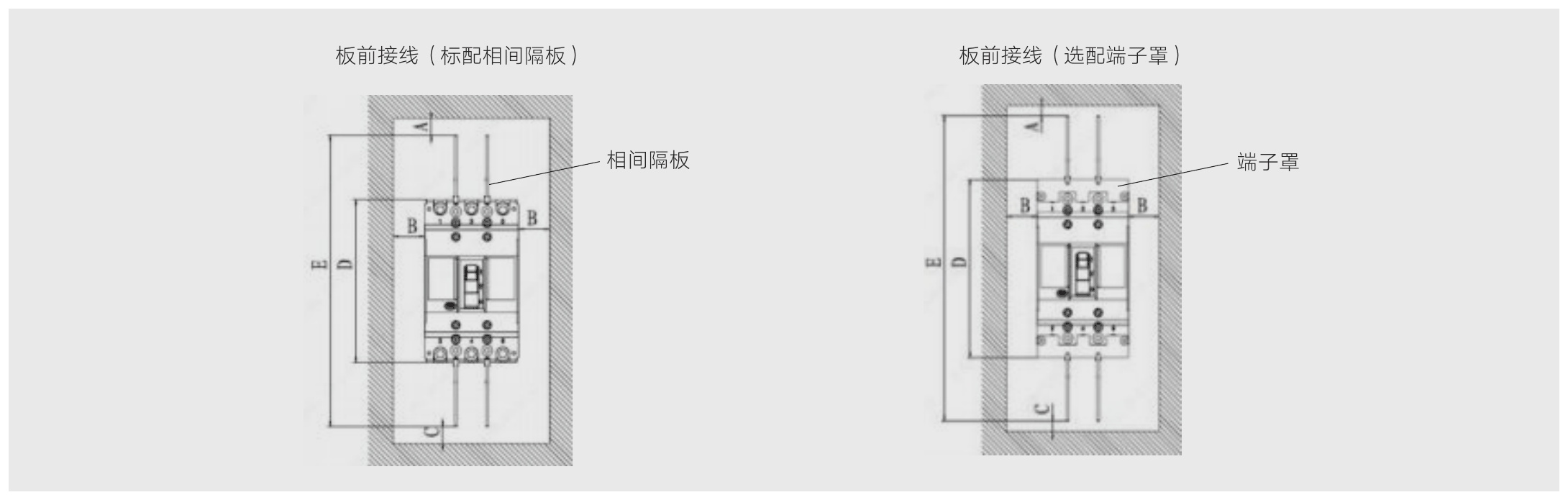

Безопасные расстояния в металлическом шкафу: с межфазными перегородками (слева) и с клеммными крышками (справа)

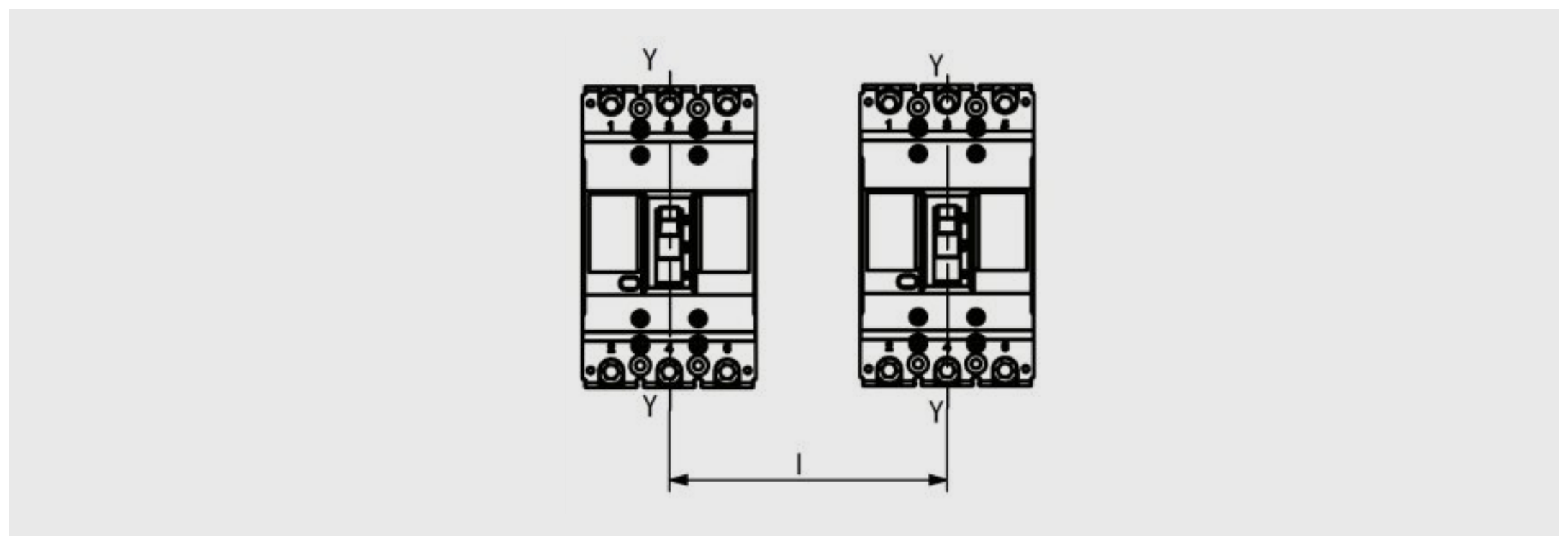

Минимальное межосевое расстояние I при установке в ряд

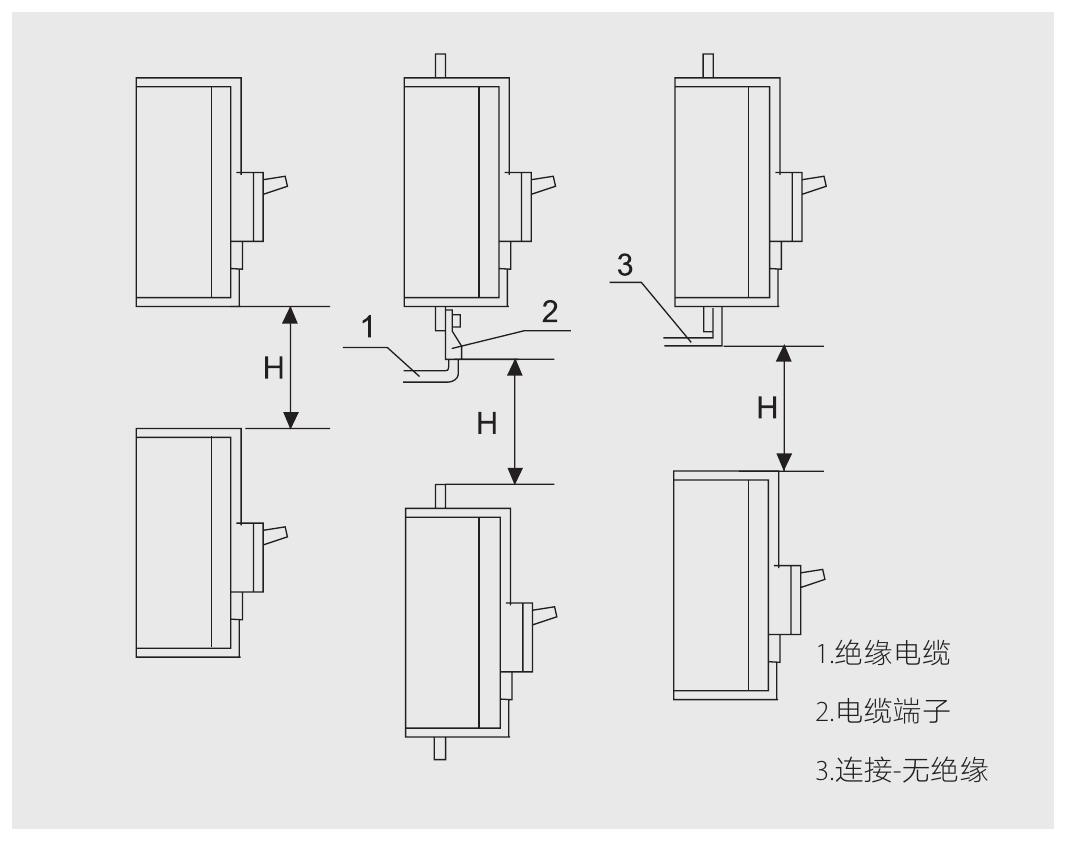

Расстояние H при установке друг над другом: 1 — изолированный кабель, 2 — кабельный наконечник, 3 — соединение без изоляции

Дополнительно

Условное обозначение выключателя с функцией разъединения

ND	M	2		-				/						-
1	2	3	4		5	6	7		8	9	10	11	12		13	14

Расшифровка обозначения:

№	Параметр	Расшифровка
1	Код предприятия	ND: низковольтная аппаратура марки Nader
2	Код изделия	M: автоматический выключатель в литом корпусе
3	Порядковый номер разработки	2: порядковый номер разработки
4	Код производной серии	X: малый корпус (только для типоразмера 125, исполнение NDM2X-125 2P); пусто — стандартный корпус
5	Типоразмер (номинальный ток типоразмера Inm, А)	Типоразмер: 63, 125, 250, 400, 630, 800 (см. табл. 1)
6	Класс отключающей способности	Класс отключающей способности (3P): C — базовый; L — стандартный; M — повышенной отключающей способности; H — высокой отключающей способности. По прайсу 01.2026: NDM2-63 — L, M; NDM2-125, -250, -400, -630 — C, L, M, H; NDM2-800 — M, H; у 4P и NDM2X-125 буква не указывается. В каталоге 09.2025 для нового поколения NDM2-63/125 указаны классы D, F (NDM2-63) и D, F, U (NDM2-125) — в прайсе 01.2026 их нет.
7	Способ управления	Способ управления: пусто — непосредственное управление рукояткой; P — моторный (двигательный) привод; Z — поворотная рукоятка
8	Число полюсов	Число полюсов: 2 (только NDM2X-125), 3, 4
9	Код расцепителя	Код расцепителя: 0 — без расцепителя; 2 — только мгновенный расцепитель; 3 — комбинированный (тепловой + электромагнитный) расцепитель
10	Код аксессуаров	Код аксессуаров: см. таблицу 2
11	Код назначения	Код назначения: пусто — для распределения электроэнергии; 2 — для защиты электродвигателей
12	Исполнение N-полюса (нейтрали) у 4P	Исполнение N-полюса (только 4P): см. примечание a
13	Номинальный ток In, А	Номинальный ток In, А: по типоразмерам — см. табл. 1
14	Способ присоединения	Способ присоединения: пусто — переднее присоединение; P — соединительные шины; Z1 — заднее присоединение; Z3Q — втычное исполнение, переднее присоединение; Z3H — втычное исполнение, заднее присоединение (укажите вариант присоединения)

Таблица 2. Код модификации и место установки аксессуаров

Код

Состав комплектации

Описание

Меcто установки

NDM2-63/3P

NDM2-63/4P

NDM2-125/3P

NDM2-125/4P

NDM2X-125/2P

NDM2-250/3P

NDM2-250/4P

NDM2-400/3P

NDM2-400/4P

NDM2-630/3P

NDM2-630/4P

NDM2-800/3P

NDM2-800/4P

Без аксессуаров

Независимый расцепитель

Двойной вспомогательный контакт

Одинарный вспомогательный контакт

Расцепитель минимального напряжения

Независимый расцепитель + двойной вспомогательный контакт

Независимый расцепитель + одинарный вспомогательный контакт

Независимый расцепитель + расцепитель минимального напряжения

Две группы двойных вспомогательных контактов

Две группы одинарных вспомогательных контактов

Двойной вспомогательный контакт + одинарный вспомогательный контакт

Расцепитель минимального напряжения + двойной вспомогательный контакт

Расцепитель минимального напряжения + одинарный вспомогательный контакт

Сигнальный (аварийный) контакт

Независимый расцепитель + сигнальный контакт

Двойной вспомогательный контакт + сигнальный контакт

Расцепитель минимального напряжения + сигнальный контакт

Независимый расцепитель + вспомогательно-сигнальный контакт

Вспомогательно-сигнальный контакт

Двойной вспомогательный контакт + вспомогательно-сигнальный контакт

Расцепитель минимального напряжения + вспомогательно-сигнальный контакт

Примечание a: для 4-полюсных выключателей предусмотрены три исполнения N-полюса (нейтрали):
A — на полюсе N не установлен максимальный расцепитель тока, полюс N всегда замкнут;
B — на полюсе N не установлен максимальный расцепитель тока, полюс N включается и отключается вместе с тремя другими полюсами;
C — на полюсе N установлен максимальный расцепитель тока, полюс N включается и отключается вместе с тремя другими полюсами.

Примечание b: способы присоединения по типоразмерам — см. таблицу 1: NDM2-63/125/250/400/630/800 — переднее, P, Z1, Z3Q, Z3H; NDM2X-125 — переднее и P.

Примечания каталога к коду:
NDM2-400: исполнения Z2H/Z2Q/Z3H/Z3Q с моторным приводом на DC 24 В и AC/DC 110 В не выпускаются;
NDM2-630: исполнения Z2H/Z2Q/Z3H/Z3Q с моторным приводом на DC 24 В не выпускаются;
типоразмер 800 в исполнении Z3H/Z3Q в стандартной комплектации поставляется с клеммными крышками и радиатором.

Классы отключающей способности по типоразмерам (прайс 01.2026): NDM2-63 — L, M; NDM2-125, NDM2-250, NDM2-400, NDM2-630 — C, L, M, H; NDM2-800 — M, H; NDM2X-125 и 4P — без буквы. В каталоге 09.2025 для нового поколения NDM2-63 указаны классы D, F, для NDM2-125 — D, F, U.

Номинальные токи по типоразмерам, А: NDM2-63 — 10, 12.5, 16, 20, 25, 32, 40, 50, 63; NDM2-125 и NDM2X-125 — 16, 20, 25, 32, 40, 50, 63, 80, 100, 125; NDM2-250 — 100, 125, 140, 160, 180, 200, 225, 250; NDM2-400 — 225, 250, 315, 350, 400; NDM2-630 — 400, 500, 630; NDM2-800 — 630, 700, 800.

При заказе выключателя с расцепителем минимального напряжения, независимым расцепителем или моторным приводом укажите рабочее напряжение (напряжение цепи управления).

Места установки аксессуаров указаны для исполнений из прайса 01.2026 (NDM2-63 L/M, NDM2-125…630 C/L/M/H, NDM2-800 M/H) — по каталогу Nader (RU, 2024) и каталогу Lazzen 09.2025 (NDM2-250…630). В каталоге 09.2025 для нового поколения NDM2-63/125 (D/F/U) и для NDM2-800 часть расцепителей перенесена на другую сторону (независимый — справа, минимального напряжения — слева); при заказе уточняйте сторону установки по артикулу аксессуара (слева/справа).

Аксессуары и дополнительные элементы:

Для выключателей NDM2 предусмотрены внутренние аксессуары (независимый расцепитель, расцепитель минимального напряжения, одинарный и двойной вспомогательные контакты, сигнальный (аварийный) и вспомогательно-сигнальный контакты), которые устанавливаются в отсеки слева или справа от рукоятки — сторона определяется кодом аксессуаров и типоразмером (табл. 2), и внешние аксессуары: моторный привод, ручной привод (поворотная рукоятка CS1/CS2/IP65), механическая блокировка, блокирующее устройство MS2 (левое или правое исполнение, по умолчанию правое), клеммные и удлинённые клеммные крышки, межфазные перегородки, соединительные шины, шпильки заднего присоединения и втычное основание.

Независимый расцепитель

При напряжении 70…110 % номинального напряжения цепи управления надёжно отключает выключатель при всех условиях эксплуатации. Напряжение управления: AC 230 В, AC 380 В, DC 24 В, DC 220 В. Возможно подключение расцепителя AC 220/380 В через промежуточное реле DC 24 В (контакт реле 1 А).

Применимость: все типоразмеры NDM2-63…800, NDM2X-125; внутренний аксессуар, монтаж слева или справа от рукоятки в зависимости от кода и типоразмера — см. табл. 2

Пусковой ток (А) и потребляемая мощность (Вт) независимого расцепителя

Модель	Ток DC 24 В	Ток AC 230 В	Ток DC 220 В	Ток AC 380 В	Мощн. DC 24 В	Мощн. AC 230 В	Мощн. DC 220 В	Мощн. AC 380 В
NDM2-63	5,7	0,64	0,62	0,38	136,8	147,2	136,4	152
NDM2-125	5,7	0,64	0,62	0,38	136,8	147,2	136,4	152
NDM2-250	6,8	0,5	0,3	0,4	164,5	115	76,2	155,6
NDM2-400	3,4	0,5	0,3	0,26	82,3	110,6	62	105
NDM2-630	3,4	0,3	0,3	0,26	82,3	62	62	105
NDM2-800	3,4	0,5	0,3	0,26	82,3	110,6	62	105

Расцепитель минимального напряжения

При напряжении 35…70 % номинального напряжения цепи управления надёжно срабатывает и отключает выключатель; при напряжении менее 35 % номинального препятствует включению; при напряжении ≥ 85 % номинального обеспечивает включение. Напряжение управления: AC 230 В, AC 380 В. Вход питания — выводы P1, P2.

Внимание: сначала подать напряжение на расцепитель, затем взводить и включать выключатель, иначе выключатель будет повреждён.

Применимость: NDM2-63…800 (для NDM2X-125 не предусмотрен); монтаж слева или справа от рукоятки в зависимости от кода и типоразмера — см. табл. 2

Пусковой ток и потребляемая мощность расцепителя минимального напряжения

Модель	Пусковой ток AC 230 В, А	Пусковой ток AC 380 В, А	Мощность втягивания AC 230 В, Вт	Мощность втягивания AC 380 В, Вт	Мощность удержания AC 230 В, Вт	Мощность удержания AC 380 В, Вт
NDM2-63	0,2	0,3	/	/	0,5	0,5
NDM2-125	0,2	0,3	/	/	0,5	0,5
NDM2-250	0,6	0,6	/	/	2	2
NDM2-400	0,65	0,5	151	207	0,7	0,8
NDM2-630	0,65	0,5	151	207	0,7	0,8
NDM2-800	0,65	0,5	151	207	0,7	0,8

Вспомогательный контакт (одинарный / двойной)

Сигнализирует положение главных контактов. Одинарный контакт — одна переключающая группа (F11 — общий, F14/F12), двойной — две группы (F11: F14/F12; F21: F24/F22). В положении «отключено» или «свободное расцепление» — исходное состояние; при включении выключателя замкнутые контакты размыкаются, разомкнутые — замыкаются. Условный тепловой ток Ith 3 А; минимальная нагрузка 5 В, 160 мА.

Применимость: все типоразмеры; монтаж слева или справа от рукоятки в зависимости от кода и типоразмера — см. табл. 2

Токовые параметры вспомогательных контактов

Номинальный ток типоразмера, А	Ith, А	Ie при AC 400 В, А	Ie при DC 220 В, А
63, 125, 250	3	0,3	0,15
400, 630, 800	3	0,4	0,15

Минимальная нагрузка: 5 В, 160 мА.

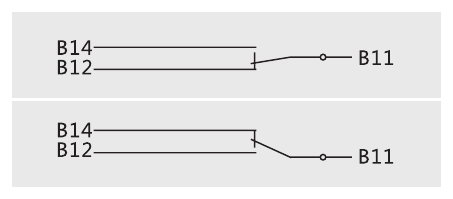

Сигнальный (аварийный) контакт

При нормальном включении и отключении выключателя не срабатывает; переключается только при свободном расцеплении (аварийном отключении): нормально разомкнутый контакт замыкается, нормально замкнутый размыкается. После повторного взвода выключателя возвращается в исходное положение. Выводы: B11 — общий, B14, B12.

Токовые параметры сигнального контакта

Номинальный ток типоразмера, А	Ith, А	Ie при AC 400 В, А	Ie при DC 220 В, А
63, 125, 250	3	0,3	0,15
400, 630, 800	3	0,3	0,15

Вспомогательно-сигнальный (аварийный) контакт

Один аксессуар, объединяющий функции вспомогательного и сигнального (аварийного) контактов.

Механическая блокировка

Механическая блокировка двух рядом установленных выключателей (A и B): блокирующая планка на лицевой панели исключает одновременное включение обоих выключателей.

Применимость: NDM2-250, 400, 630 (C, L, M, H) и NDM2-800 (M, H), 3P и 4P; пара выключателей «A» (слева) и «B» (справа)

Механическая блокировка и соответствующие размеры, мм

Модель	A	A1	B	C	D	L	H	Примечание
NDM2-250	107	—	132	50	16,5	136	22	для NDM2-250 C, L, M, H
NDM2-400	150	—	180	57	10	190	30	для NDM2-400 C, L, M, H
NDM2-630	182	—	235	58	8	240	30	для NDM2-630 C, L, M, H
NDM2-800	210	—	243	58	20	240	30	для NDM2-800 M, H
NDM2-250/4P	—	142	173	50	16,5	165	22	для 4-полюсного NDM2-250
NDM2-400/4P	—	198	230	57	10	235	30	для 4-полюсного NDM2-400
NDM2-630/4P	—	240	292	58	8	310	30	для 4-полюсного NDM2-630
NDM2-800/4P	—	280	310	58	20	320	30	для 4-полюсного NDM2-800

Допуски, не указанные на чертеже, — по GB/T 1804-c.

Блокирующее устройство MS2

Блокирующее устройство раздельного типа: устанавливается на крышке выключателя слева или справа (по умолчанию — справа), позволяет навесить замок (отверстие Ø3,5 мм) и предотвращает ошибочное включение/отключение персоналом.

Примечание: при выборе MS2 на той же стороне нельзя устанавливать другие внутренние и внешние аксессуары.

Применимость: серия NDM2; левое или правое исполнение (по умолчанию правое)

Моторный (двигательный) привод

Дистанционное включение и отключение выключателя (для NDM2-63…800). Кнопки управления SB1 (включить) и SB2 (отключить) приобретаются пользователем; X — клеммная колодка; P1, P2 — внешнее питание. Напряжения: AC 110 В, AC 230 В, AC 380 В; DC 24 В, DC 110 В, DC 220 В.

NDM2-400: для Z2H/Z2Q/Z3H/Z3Q с моторным приводом нет исполнений DC 24 В и AC/DC 110 В; NDM2-630: для Z2H/Z2Q/Z3H/Z3Q с моторным приводом нет исполнения DC 24 В.

Применимость: NDM2-63, 125, 250, 400, 630, 800 (вкл. 4P); монтаж на лицевую панель

Технические параметры моторного привода

Для выключателя	Мощность AC/DC 220 В, Вт	Мощность AC/DC 110 В, Вт	Мощность AC 380 В, Вт	Мощность DC 24 В, Вт	Ресурс, циклов	Высота привода H, мм
NDM2-63 (D, F, 4P)	180	180	350	80	20000	94
NDM2-125 (D, F, U, 4P)	180	180	350	80	20000	94
NDM2-250 (C, L, M, H, 4P)	180	180	350	80	20000	92
NDM2-400 (C, L, M, H, 4P)	350	250	600	160	10000	149
NDM2-630 (C, L, M, H, 4P)	350	250	600	160	10000	147
NDM2-800 (M, H, 4P)	350	250	600	160	10000	151

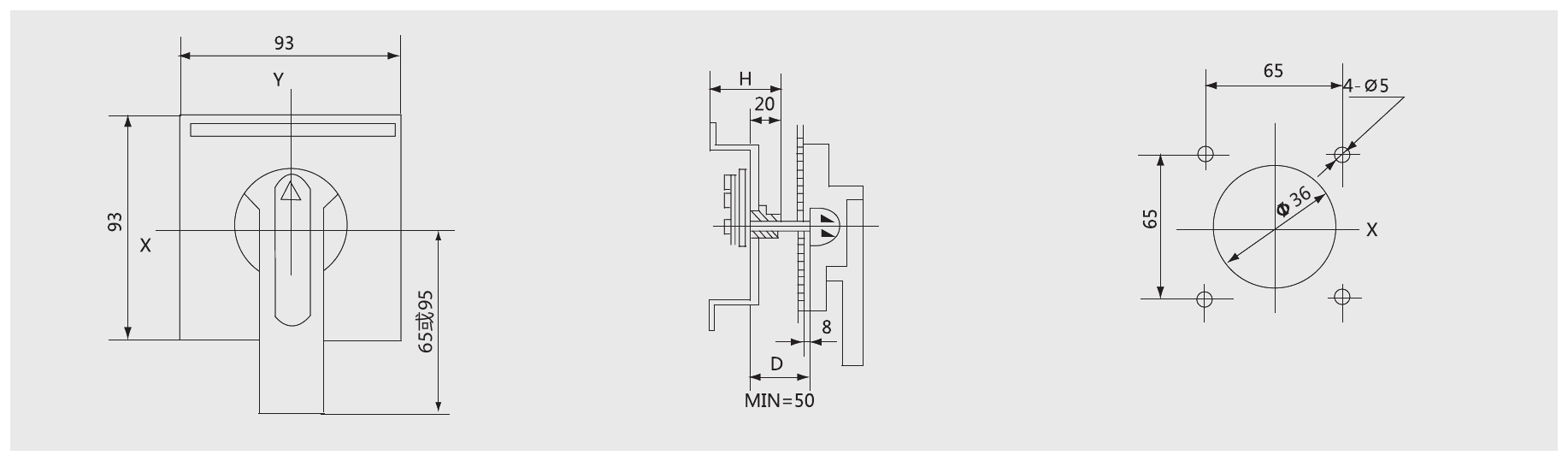

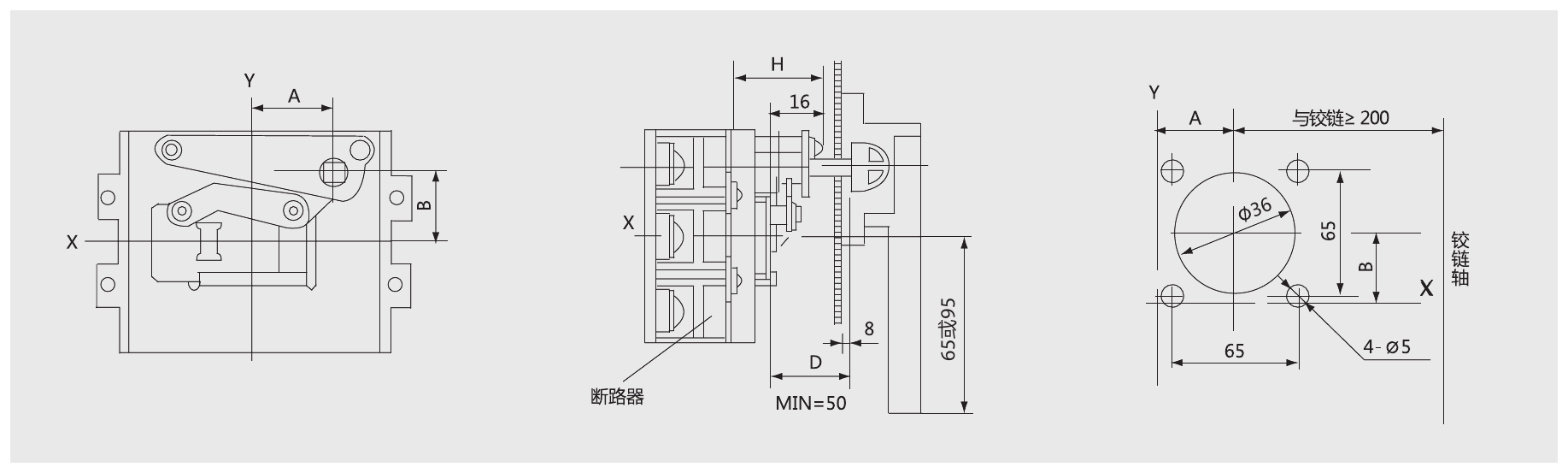

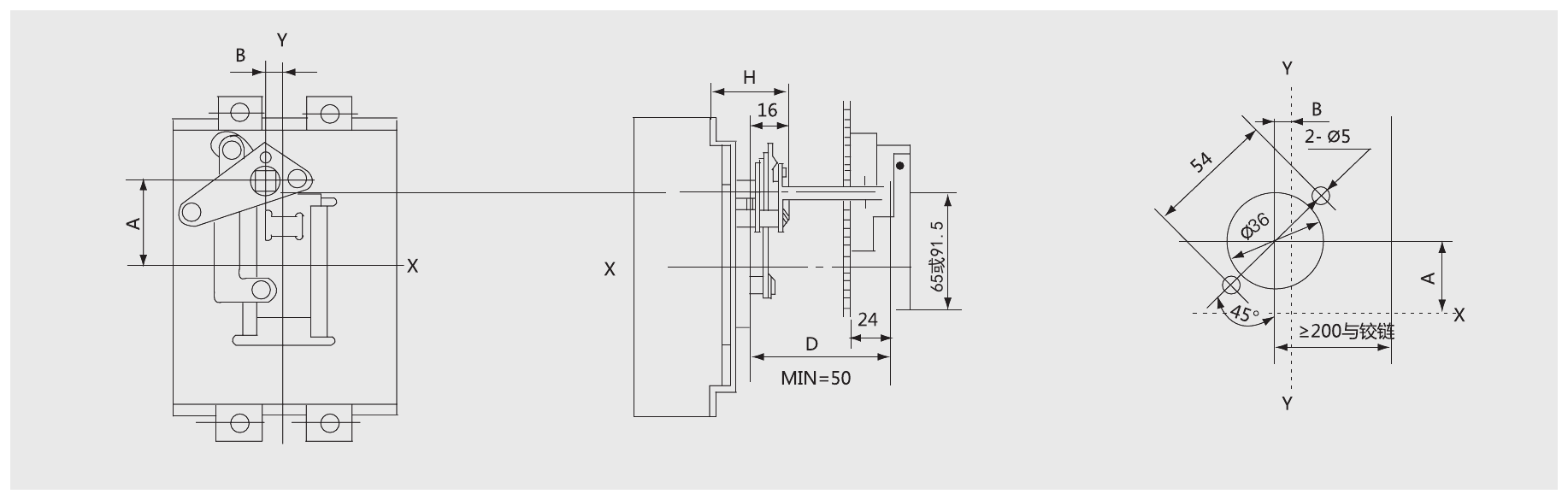

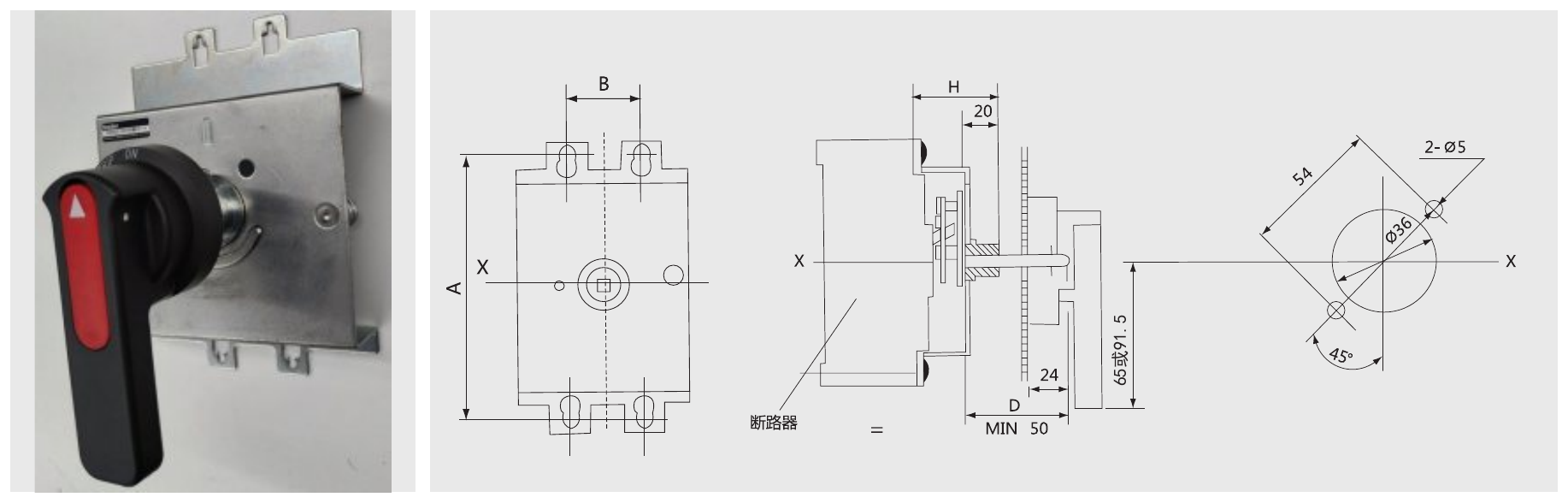

Ручной привод (поворотная рукоятка) CS1 / CS2 / IP65

Поворотная рукоятка для управления выключателем через дверь шкафа. Серии CS1 и CS2 в исполнениях B (круглая рукоятка) и F (квадратная рукоятка), а также рукоятки IP65 (для типоразмеров до 250 и от 400). Длина рукоятки: при Inm ≤ 250 — B 65 мм, F 65 мм; при Inm ≥ 400 — B 91,5 мм, F 95 мм. Расстояние D до двери по умолчанию 150 мм, на заказ 200/300/350/650 мм (минимум 50 мм).

Применимость: NDM2-63…800 — см. таблицу; монтаж на лицевую панель, без левого/правого исполнения

Способ установки и размеры ручного привода, мм

Модель аксессуара	Для выключателя	H	A	B (3P)	B (4P)	Установка
CS1-63	NDM2-63 D/F	54	111	25	25	вертикальная
CS1-100	NDM2-125 D/F/U	54	111	25	25	вертикальная
CS1-225	NDM2-250 C/L/M/H	54	143	35	35	вертикальная
CS1-400	NDM2-400 C/L/M/H	85	194	137	185	вертикальная
CS1-630	NDM2-630 C/L/M/H	84	200	171	229	вертикальная
CS1-800	NDM2-800 M/H	84	243	198	268	вертикальная
CS2-100	NDM2-125 C/L/M/H	46	35	11,5	11,5	вертикальная
CS2-225	NDM2-250 C/L/M/H	48	35	31	31	вертикальная
CS2-400	NDM2-400 C/L/M/H	61	68	15	15	вертикальная
CS2-630	NDM2-630 C/L/M/H	61	67,5	15	15	горизонтальная

1) B — круглая рукоятка, F — квадратная. 2) Inm ≤ 250: длина рукоятки B — 65, F — 65; Inm ≥ 400: B — 91,5, F — 95. 3) Размер D по умолчанию 150 мм, на заказ 200/300/350/650 мм. 4) Неуказанные допуски — GB/T 1804-c.

Клеммная крышка

Закрывает выводы выключателя, защищая от случайного прикосновения.

Применимость: NDM2-63…800 (для NDM2-63 4P не предусмотрена)

Клеммная крышка: размеры, мм

Модель	Длина корпуса L	Увеличение длины X	Длина с крышками Lx
NDM2-63	130	12	142
NDM2-125	130	12	142
NDM2-250	165	19	184
NDM2-400	257	19	276
NDM2-630	270	19	289
NDM2-800	280	19	299

Неуказанные допуски — GB/T 1804-c. Для NDM2-63 4P клеммная крышка не предусмотрена.

Удлинённая клеммная крышка

Применяется главным образом при подключении неизолированных кабелей, выполняет защитную функцию.

Применимость: NDM2-250 L/M, NDM2-400 3P, NDM2-630 3P

Удлинённая клеммная крышка: размеры, мм

Модель	Длина корпуса L	Увеличение длины X	Общая длина Lx
NDM2-250 L/M	165	126	291
NDM2-400 3P	257	144	401
NDM2-630 3P	270	130	400

Неуказанные допуски — GB/T 1804-c.

Межфазные перегородки

Устанавливаются между выводами соседних полюсов для увеличения изоляционных промежутков.

Применимость: серия NDM2

Соединительная шина (исполнение присоединения P)

Переходная соединительная шина на выводы выключателя (код способа присоединения «P»).

Применимость: см. способы присоединения по типоразмерам

Шпильки заднего присоединения (Z1)

Выводы для заднего присоединения (код «Z1»).

Применимость: NDM2-63…800 (кроме NDM2X-125)

Втычное основание (Z3Q / Z3H)

Основание для втычного исполнения выключателя с передним (Z3Q) или задним (Z3H) присоединением. Для типоразмера 800 Z3H/Z3Q в стандартной комплектации — клеммная крышка и радиатор.

Применимость: NDM2-63…800 (кроме NDM2X-125)

Вспомогательные контакты: электрическая износостойкость

Категория применения	Вкл. I/Ie	Вкл. U/Ue	Вкл. cos φ	Откл. I/Ie	Откл. U/Ue	Откл. cos φ	Число циклов	Частота, циклов/ч	Мин. время протекания тока
AC-15	10	1	0,3	1	1	0,3	6050	360	≥ 0,05 с
DC-13	1	1	6Pe	1	1	6Pe	6050	360	≥ T0,95 мс

Для DC-13 «6×P» — эмпирическое значение, верхний предел для большинства электромагнитных нагрузок постоянного тока P = 50 Вт: 6×P = 300 мс.

Вспомогательные контакты: включающая и отключающая способность

Категория применения	Вкл. I/Ie	Вкл. U/Ue	Вкл. cos φ	Откл. I/Ie	Откл. U/Ue	Откл. cos φ	Число циклов	Частота, циклов/ч	Мин. время протекания тока
AC-15	10	1,1	0,3	10	1,1	0,3	10	120	≥ 0,05 с
DC-13	1,1	1,1	6Pe	1,1	1,1	6Pe	10	120	≥ T0,95 мс

Вспомогательные контакты и их комбинации

Положение выключателя	Тип	Выводы
«Отключено» или «свободное расцепление»	Двойной вспомогательный контакт	F11 — F14/F12; F21 — F24/F22
«Отключено» или «свободное расцепление»	Одинарный вспомогательный контакт	F11 — F14/F12
«Включено»	—	«замкнутые» переходят в «разомкнутые», «разомкнутые» — в «замкнутые»

Сигнальный (аварийный) контакт: состояния

Положение выключателя	Выводы
«Отключено» или «включено»	B11 — B14/B12, исходное состояние
«Свободное расцепление»	B11 — B14/B12, переключены

Коды встроенных аксессуаров и места их установки (слева/справа от рукоятки) — вкладка «Код заказа», Таблица 2. Аксессуары как товары — в разделе Аксессуары NDM2; в конфигураторе аксессуары подбираются автоматически по коду модификации.
