NDM2E: Интеллект в компактном корпусе
Оснащен продвинутым электронным расцепителем. Предоставляет точную настройку параметров срабатывания и улучшенную селективность – идеален для проектов, где требуется гибкий контроль и мониторинг цепи.

Автоматические выключатели серии NDM2E в литом корпусе с электронным (интеллектуальным) расцепителем предназначены для сетей переменного тока 50 Гц с номинальным рабочим напряжением AC 400 В и номинальным рабочим током до 800 А — для нечастых коммутаций цепей и нечастого пуска электродвигателей. Выключатели защищают линии и электрооборудование от перегрузки, короткого замыкания и (с расцепителем минимального напряжения) от понижения напряжения.

Серия включает типоразмеры NDM2E-100 (In 63 и 100 А), NDM2E-250, NDM2E-400, NDM2E-630 и NDM2E-800, все в трёхполюсном исполнении, с уровнями отключающей способности H (Icu до 100 кА) и M (Icu до 65 кА). Интеллектуальный контроллер обеспечивает трёхступенчатую защиту с регулируемыми уставками Ir, Tr, Isd, Tsd, Ii, предупреждение Ip, а в исполнении G — защиту от замыкания на землю; отдельное исполнение предназначено для защиты электродвигателей (Class 4–10, небаланс токов, обрыв фазы).

Выключатель NDM2E можно дооснастить модулем связи DF-MB/C3 (RS485, Modbus RTU) и превратить в коммуникационный аппарат с функциями телеуправления, телерегулирования, телеизмерения и телесигнализации. Продукция применяется в новой энергетике, электроэнергетике, промышленной автоматике, жилищном и гражданском строительстве, электроснабжении, телекоммуникациях и на железнодорожном транспорте.

Особенности

Высокая отключающая способность: Icu до 100 кА, Ics до 65 кА (AC 400 В)
Короткое расстояние выброса дуги (≤ 50 мм у 100/250, ≤ 100 мм у 400–800)
Стойкость к вибрации
Функция разъединения (изоляции)
Интеллектуальный контроллер с трёхступенчатой защитой и регулируемыми уставками; индикация предупреждения и перегрузки, тестовый порт
Исполнения: базовое, G (защита от замыкания на землю), T (связь), GT; распределительное и для защиты электродвигателей
Возможность дооснащения модулем связи DF-MB/C3 (Modbus RTU) — «четыре дистанционные функции»
Соответствие GB/T 14048.1/.2/.4, IEC 60947-1, IEC 60947-2, IEC 60947-4-1; сертификация CCC, TÜV, CE

Область применения

Распределение электроэнергии в сетях AC 50 Гц, 400 В, до 800 А
Нечастые коммутации цепей и нечастый пуск электродвигателей
Защита электродвигателей (исполнение с кодом назначения 2)
Новая энергетика, электроэнергетика, промышленная автоматика, жилищное строительство, электроснабжение, телекоммуникации, железнодорожный транспорт, промышленное и гражданское строительство

Внешний вид

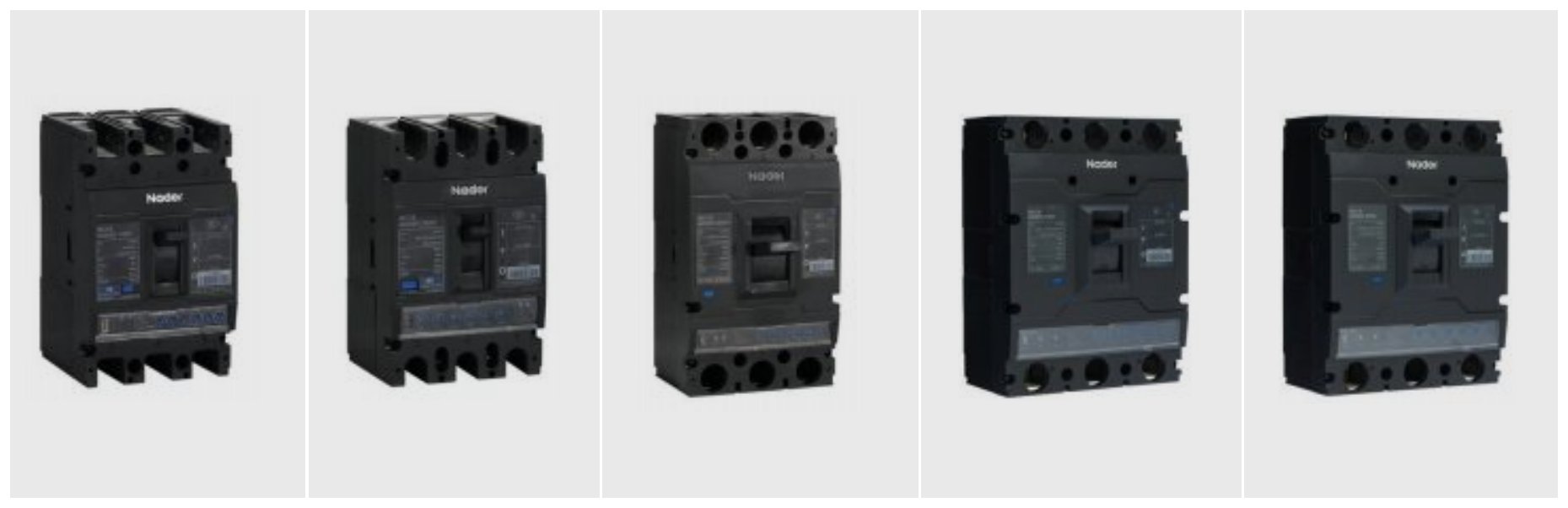

Типоразмеры NDM2E-100, 250, 400, 630, 800

По каталогу Lazzen (Nader) NDM2 Series, ред. 09.2025 (перевод на русский язык — 10.2026). Технические данные — на вкладке «Характеристики», структура кода и коды аксессуаров — на вкладке «Код заказа».

Особенности:

Тип расцепителя: электронный
In=40..800 A
Icu=50..100 кА
Un=400V AC
Установка: стационарный, втычной, выдвижной
Кат. применения: А / В
Кол-во полюсов: 3

Условия эксплуатации

Параметр	Значение
Температура окружающего воздуха при эксплуатации	−35 … +70 °C, среднесуточная не выше +35 °C; выше +50 °C — со снижением номинала
Температура хранения	−40 … +75 °C
Высота над уровнем моря	≤ 2500 м (выше — со снижением номинала, см. таблицу)
Относительная влажность	не более 50 % при +40 °C; до 90 % при +20 °C; принимать меры против конденсации
Степень загрязнения	3
Категория установки	III — подключение к главной цепи; II — не подключён к главной цепи
Условия установки	невзрывоопасная среда без газов и токопроводящей пыли, вызывающих коррозию и разрушение изоляции; защита от дождя и снега

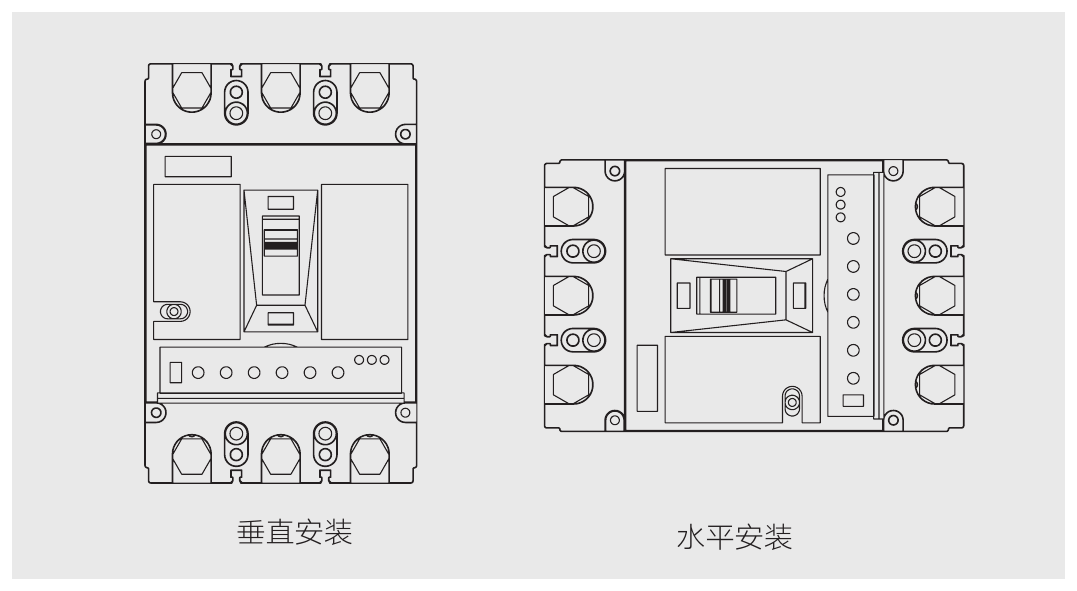

Положение при установке	вертикальное (наклон ≤ ±22,5°) или горизонтальное
Номинальная частота	50 Гц
Номинальное рабочее напряжение	AC 400 В
Номинальное напряжение изоляции Ui	800 В
Номинальное импульсное выдерживаемое напряжение Uimp	8 кВ

Таблица 1. Основные технические параметры

Параметр	NDM2E-100	NDM2E-250	NDM2E-400	NDM2E-630	NDM2E-800
Номинальный ток типоразмера Inm, А	63, 100	250	400	630	800
Номинальный ток In, А	63; 100	250	400	630	800
Уставка тока Ir, А	In 63: 25, 32, 40, 45, 50, 56, 63, OFF; In 100: 40, 50, 63, 70, 80, 90, 100, OFF	100, 125, 160, 180, 200, 225, 250, OFF	160, 200, 225, 250, 280, 315, 350, 400, OFF	252, 315, 350, 400, 450, 500, 550, 600, 630, OFF	320, 400, 450, 500, 550, 630, 700, 750, 800, OFF
Номинальное напряжение изоляции Ui, В AC	800	800	800	800	800
Номинальное импульсное выдерживаемое напряжение Uimp, В	8000	8000	8000	8000	8000
Испытательное напряжение промышленной частоты (1 мин), В	3500	3500	3500	3500	3500
Категория применения	A	A	B	B	B
Номинальный кратковременно выдерживаемый ток Icw, кА/1 с	1	2,5	5	8	10
Число полюсов	3	3	3	3	3
Icu, кА (AC 400 В), исполнение H / M	85 / 50	85 / 50	100 / 65	100 / 65	100 / 65
Ics, кА (AC 400 В), исполнение H / M	50 / 50	50 / 50	65 / 65	65 / 65	65 / 65
Электрическая износостойкость, циклов	8000	8000	7500	7500	7500
Механическая износостойкость без обслуживания, циклов	20000	20000	10000	10000	10000
Механическая износостойкость с обслуживанием, циклов	40000	40000	20000	20000	20000
Габариты L × W × H, мм	150 × 92 × 92	165 × 107 × 90	257 × 150 × 106,5	280 × 210 × 115,5	280 × 210 × 115,5
Расстояние выброса дуги, мм	≤ 50	≤ 50	≤ 100	≤ 100	≤ 100
Способы присоединения	переднее, P, Z1, Z3H	переднее, P, Z1, Z3H	переднее, P, Z1, Z3Q, Z3H	переднее, P, Z1, Z3H, Z3Q	переднее, P, Z1, Z3H, Z3Q
Сертификация	CCC, TÜV, CE	CCC, TÜV, CE	CCC, TÜV, CE	CCC, TÜV, CE	CCC, TÜV, CE

Габариты указаны без клеммных крышек. На заводе уставка Ir по умолчанию равна номинальному току; другие значения — по запросу. Для NDM2E-800 в исполнении Z3H/Z3Q в комплект входят клеммные крышки с радиатором.

Мощность потерь (суммарно на три фазы), Вт

Модель	Ток нагрузки, А	Переднее присоединение	Заднее присоединение	Втычное присоединение
NDM2E-100	100	35	35	40
NDM2E-250	250	62	62	70
NDM2E-400	400	115	115	125
NDM2E-630	630	190	190	210
NDM2E-800	800	262	262	294

Коэффициенты снижения номинала в зависимости от температуры окружающего воздуха

Inm, А	40 °C	45 °C	50 °C	55 °C	60 °C	65 °C	70 °C
100	1	1	1	0,973	0,945	0,918	0,891
250	1	1	1	0,976	0,952	0,927	0,902
400	1	1	1	0,978	0,957	0,934	0,911
630	1	1	1	1	1	0,979	0,957
800	1	1	1	0,980	0,958	0,936	0,913

При температуре ниже 50 °C снижения номинала нет.

Коэффициенты снижения номинала на большой высоте

Высота, м	2000	2500	3000	3500	4000	4500	5000
Поправочный коэффициент рабочего тока	1	1	0,98	0,97	0,95	0,94	0,93
Испытательное напряжение промышленной частоты, В	3500	3500	3150	3000	2800	2650	2500
Напряжение изоляции, В	800	800	720	670	630	600	560

Таблица 3. Уставки контроллера для распределительных сетей: Ir и Tr

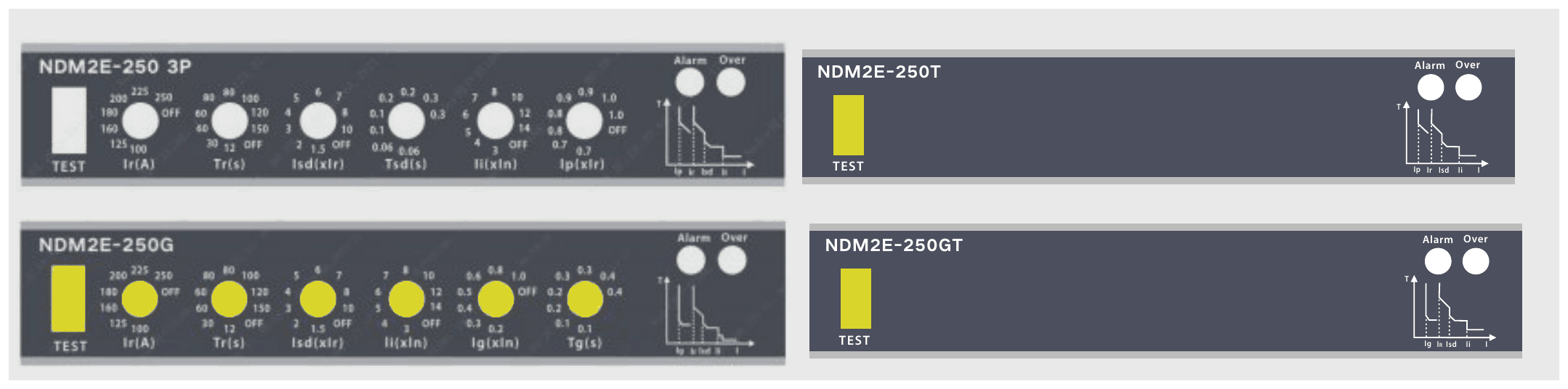

Модель	In, А	Ir, А	Tr, с
NDM2E-100	63	25, 32, 40, 45, 50, 56, 63, OFF	12, 30, 60, 80, 100, 120, 150, OFF
NDM2E-100	100	40, 50, 63, 70, 80, 90, 100, OFF	12, 30, 60, 80, 100, 120, 150, OFF
NDM2E-250	250	100, 125, 160, 180, 200, 225, 250, OFF	12, 30, 60, 80, 100, 120, 150, OFF
NDM2E-400	400	160, 200, 225, 250, 280, 315, 350, 400, OFF	12, 30, 60, 80, 100, 120, 150, OFF
NDM2E-630	630	252, 315, 350, 400, 450, 500, 550, 600, 630, OFF	12, 30, 60, 80, 100, 120, 150, OFF
NDM2E-800	800	320, 400, 450, 500, 550, 630, 700, 750, 800, OFF	12, 30, 60, 80, 100, 120, 150, OFF

Таблица 3 (продолжение). Уставки Isd, Tsd, Ii, Ip

Модель	In, А	Isd (×Ir)	Tsd, с	Ii (×In)	Ip (×Ir)
NDM2E-100	100	1,5; 2; 3; 4; 5; 6; 7; 8; 10; OFF	0,06; 0,1; 0,2; 0,3	3; 4; 5; 6; 7; 8; 10; 12; 14; OFF	0,7; 0,8; 0,9; 1,0; OFF
NDM2E-250	250	1,5; 2; 3; 4; 5; 6; 7; 8; 10; OFF	0,06; 0,1; 0,2; 0,3	3; 4; 5; 6; 7; 8; 10; 12; 14; OFF	0,7; 0,8; 0,9; 1,0; OFF
NDM2E-400	400	1,5; 2; 3; 4; 5; 6; 7; 8; 10; OFF	0,06; 0,1; 0,2; 0,3	3; 4; 5; 6; 7; 8; 10; 12; 14; OFF	0,7; 0,8; 0,9; 1,0; OFF
NDM2E-630	630	1,5; 2; 3; 4; 5; 6; 7; 8; 10; OFF	0,06; 0,1; 0,2; 0,3	3; 4; 5; 6; 7; 8; 10; 12; 14; OFF	0,7; 0,8; 0,9; 1,0; OFF
NDM2E-800	800	1,5; 2; 3; 4; 5; 6; 7; 8; 10; OFF	0,06; 0,1; 0,2; 0,3	3; 4; 5; 6; 7; 8; 10; 12; 14; OFF	0,7; 0,8; 0,9; 1,0; OFF

Таблица 4. Уставки контроллера защиты электродвигателя

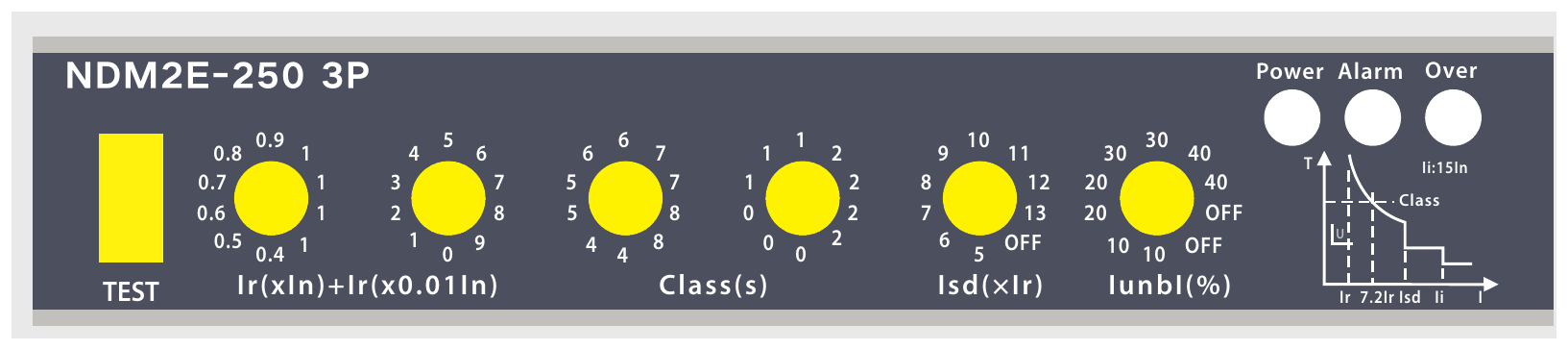

Модель	In, А	Ir, А	Class, с	Isd (×Ir)	Iunbl, %
NDM2E-100	100	40–100	4–10	5; 6; 7; 8; 9; 10; 11; 12; 13; OFF	10; 20; 30; 40; OFF
NDM2E-250	250	100–250	4–10	5; 6; 7; 8; 9; 10; 11; 12; 13; OFF	10; 20; 30; 40; OFF
NDM2E-400	400	160–400	4–10	3; 4; 5; 6; 7; 8; 9; 10; OFF	10; 20; 30; 40; OFF
NDM2E-630	630	252–630	4–10	3; 4; 5; 6; 7; 8; 9; 10; OFF	10; 20; 30; 40; OFF
NDM2E-800	800	320–800	4–10	3; 4; 5; 6; 7; 8; 9; 10; OFF	10; 20; 30; 40; OFF

1) Ir = OFF отключает защиты с большой и короткой выдержкой; Isd = OFF — защиту с короткой выдержкой. 2) Iunbl = OFF отключает защиту от небаланса и обрыва фазы. 3) Ii встроенно: 15 In у NDM2E-100/250, 13 In у NDM2E-400/630/800. 4) У исполнения со связью панель без переключателей, уставки — через модуль связи. 5) У исполнения G уставка предупреждения фиксирована 0,9 Ir, Tsd фиксирована 0,3 с. 6) У исполнения со связью Ir, Tr, Isd, Ii, Ip, Ig регулируются от минимума до максимума с шагом 0,1 А (Ir, Ip, Ig), 1 с (Tr), 1 А (Isd, Ii). 7) Уставки исполнения со связью задаются с верхнего уровня, протокол — NDT-01598 Modbus-RTU NDM2E/3E/5E. 8) При длительной перегрузке не рекомендуется отключать Tr. 9) Для надёжного отключения ток главной цепи не менее 0,4 In (однофазно) и 0,2 In (трёхфазно).

Защита от перегрузки с большой выдержкой времени (Ir, Tr), обратнозависимая характеристика

Параметр	Tr = 12 с	Tr = 60 с	Tr = 80 с	Tr = 100 с
≤ 1,05 Ir	> 2 ч — не срабатывает
> 1,30 Ir	< 1 ч — срабатывает
t при 1,5 Ir, с	21,3	106,7	142,2	177,8
t при 2,0 Ir, с	12	60	80	100
t при 6,0 Ir, с	1,33	6,67	11,11	16,66
t при 7,2 Ir, с	0,93	4,63	6,17	7,72
Точность	±10 % (собственная погрешность ±20 мс)

t = (2Ir/I)² × Tr.

Защита от КЗ с короткой выдержкой времени (Isd, Tsd)

Режим	Tsd = 0,06 с	0,1 с	0,2 с	0,3 с
Обратнозависимая выдержка Isd ≤ I < 1,5 Isd: время t	t = (1,5Isd/I)² × Tsd
Независимая выдержка 1,5 Isd ≤ I < Ii: время t, с	0,06	0,1	0,2	0,3
Время возврата, с	/	/	0,14	0,21
Точность	±10 % (±20 мс)

Мгновенная защита от КЗ, предупреждение и индикация перегрузки

Функция	Параметр	Значение
Мгновенная защита Ii	время срабатывания	< 50 мс
	точность	±10 % (±20 мс)
Предупреждение Ip	индикатор	переходит из мигания в постоянное свечение
	точность	±10 % (±20 мс)
Индикация перегрузки	диапазон тока	1,15 × Ir
	индикатор	постоянное свечение
	точность	±10 % (±20 мс)

Защита от замыкания на землю (Ig, Tg)

Режим	Tg = 0,1 с	0,2 с	0,3 с	0,4 с
Уставка тока Ig	(0,2; 0,3; 0,4; 0,5; 0,6; 0,8; 1,0) × In + OFF
Обратнозависимая выдержка Ig ≤ IΔ < 2Ig: время t	t = (2Ig/I)² × Tg
Независимая выдержка IΔ ≥ 2Ig: время t, с	0,1	0,2	0,3	0,4
Точность	±10 % (±20 мс)

IΔ — векторная сумма токов фаз A/B/C.

Защита электродвигателя: перегрузка (Ir, Class)

Параметр	Class 4	5	6	7	8	9	10
≤ 1,05 Ir	> 2 ч — не срабатывает
> 1,20 Ir	< 1 ч — срабатывает
tr при 1,5 Ir, с	92,2	115,2	138,2	161,3	184,3	207,4	230,4
tr при 6,0 Ir, с	5,8	7,2	8,6	10,1	11,5	12,9	14,4
tr при 7,2 Ir, с	4	5	6	7	8	9	10
Точность	±10 % (±20 мс)

t = (7,2)² × (Ir)² × Class / I². В пределах класса расцепления (пусковой ток после подачи питания постоянно > 1,5 Ir): при токе > 7,2 Ir время считается по фактическому току, при ≤ 7,2 Ir — по времени класса; вне класса — по фактическому току.

Защита электродвигателя: КЗ с выдержкой, небаланс, обрыв фазы, мгновенная

Защита	Условие	Режим	Время срабатывания
КЗ с короткой выдержкой Isd	I > Isd (независимая)	только после времени класса	0,06 с (±10 %, ±20 мс)
Небаланс токов Iunbl	δ ≥ Iunbl	период пуска (< Class)	0,7 с
	δ ≥ Iunbl	нормальная работа (≥ Class)	4 с
	δ < Iunbl	—	не срабатывает
Обрыв фазы	I < 0,4 Ir	период пуска (< Class)	0,7 с
	I < 0,4 Ir	нормальная работа (≥ Class)	4 с
Мгновенная Ii	I ≥ Ii	—	< 50 мс

δ = |Emax| × 100 % / Iavg; Iavg = (I1 + I2 + I3)/3; Emax — максимальная разность тока фазы и Iavg.

Заводские уставки интеллектуального контроллера

Защита	Уставка	Распределительное исполнение	Исполнение для защиты двигателя
Перегрузка с большой выдержкой	Ir	In	In
	Tr	100 с	100 с
КЗ с короткой выдержкой	Is	6 Ir	8 Ir
	Ts	0,3 с	0,3 с
Мгновенная	Ii	10 Inm	12 Inm
Предупреждение	Ip	0,9 Ir	0,9 Ir

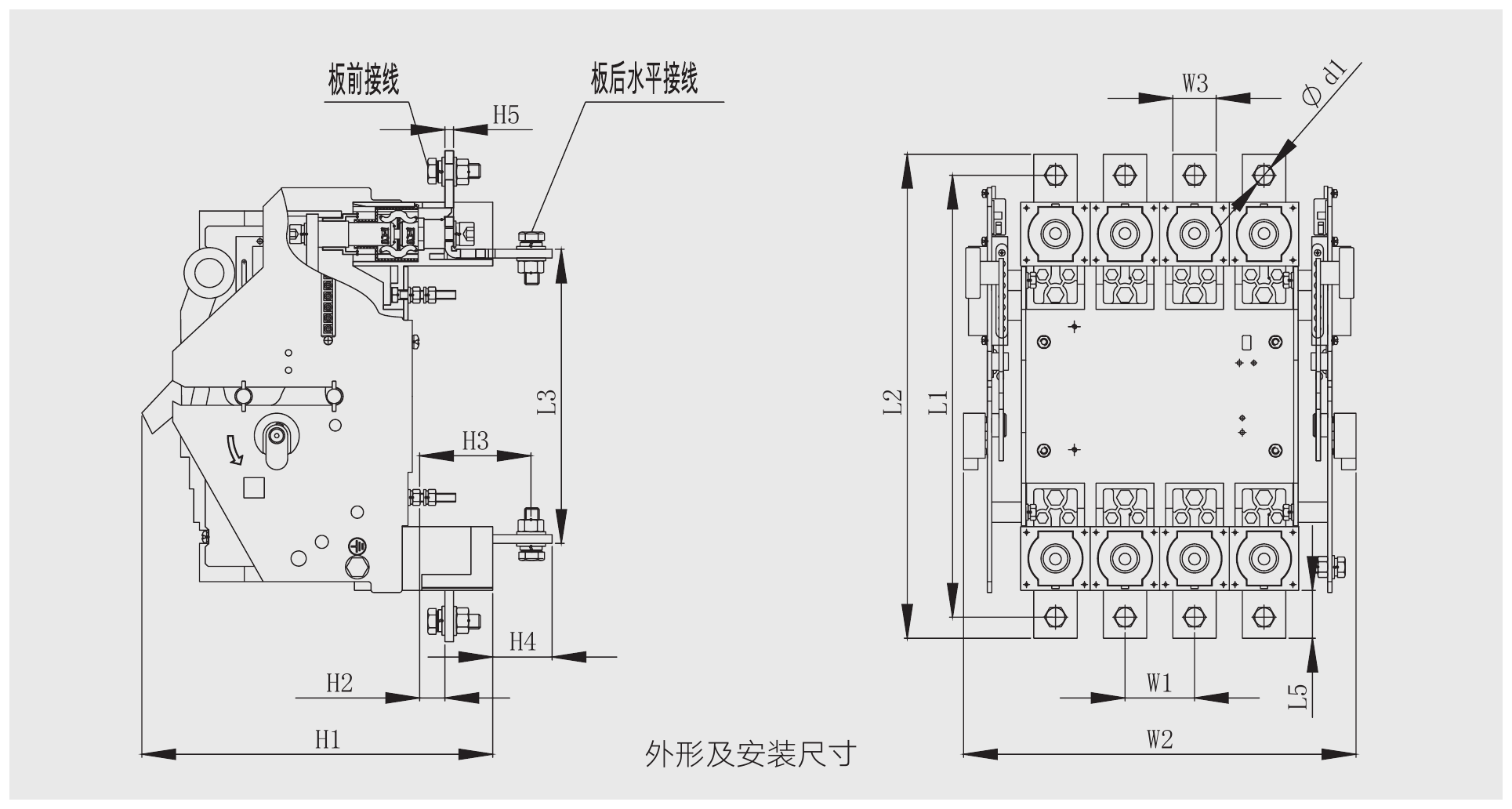

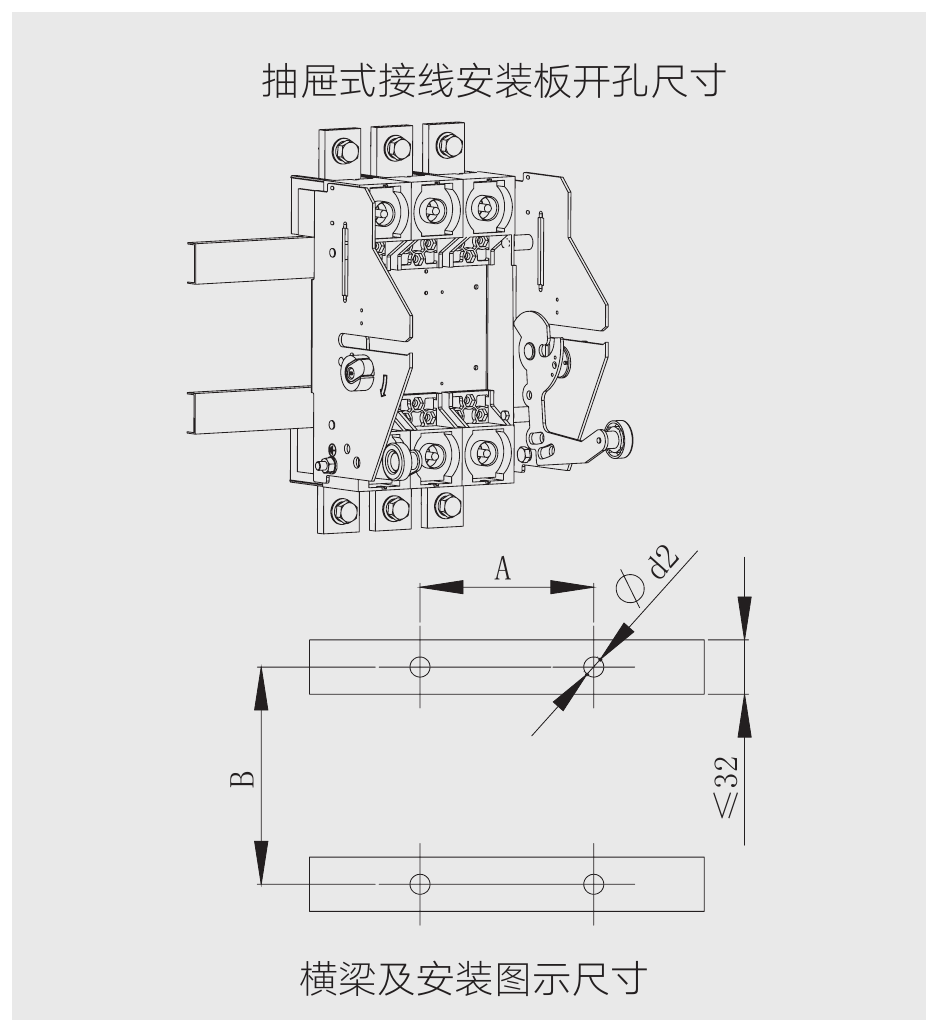

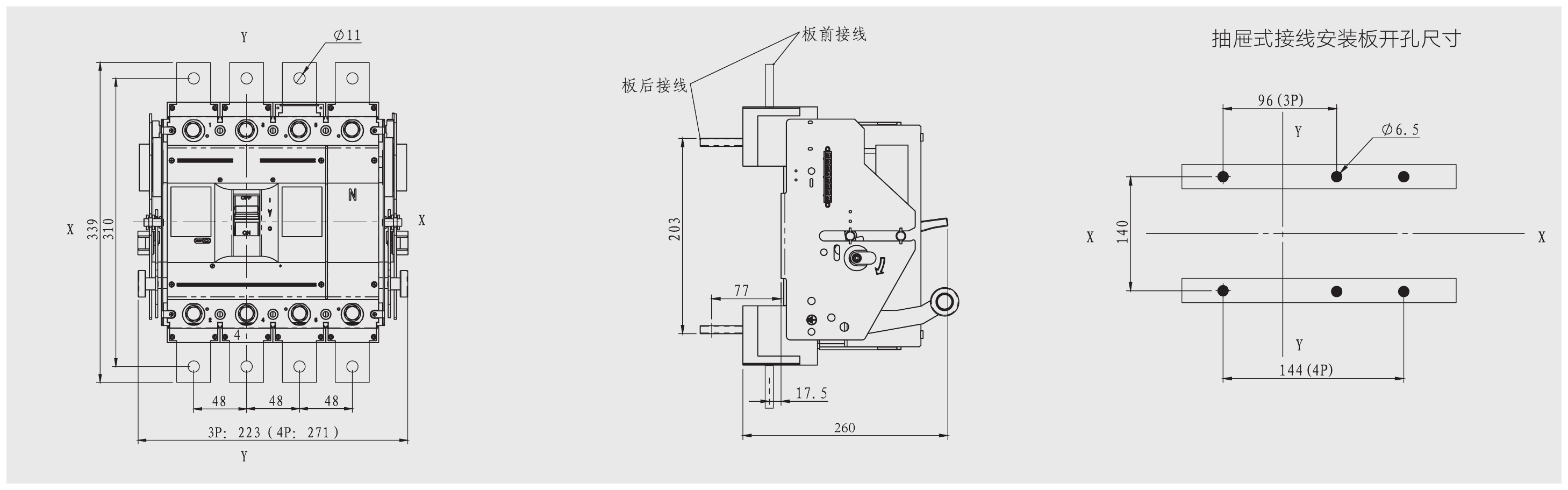

Габаритные размеры выдвижного исполнения NDM2E-630/800 (основание CH2-800/M), мм

Полюса	L1	L2	L3	L4	L5	H1	H2	H3	H4	H5	W1	W2	W3	Ød1	A	B	Ød2
3P	367	410	241	231	16,5	260	26	73	51	10	70	289	40	13	140	131	6,5
4P	197,5	126	102	36	55	86	5	55,5	80,5	70	35	359	40	13	210	131	6,5

NDM2E-800 на токи 700 и 800 А в выдвижном исполнении не поставляется. Строка 4P приведена как в каталоге (NDM2E выпускается только 3P).

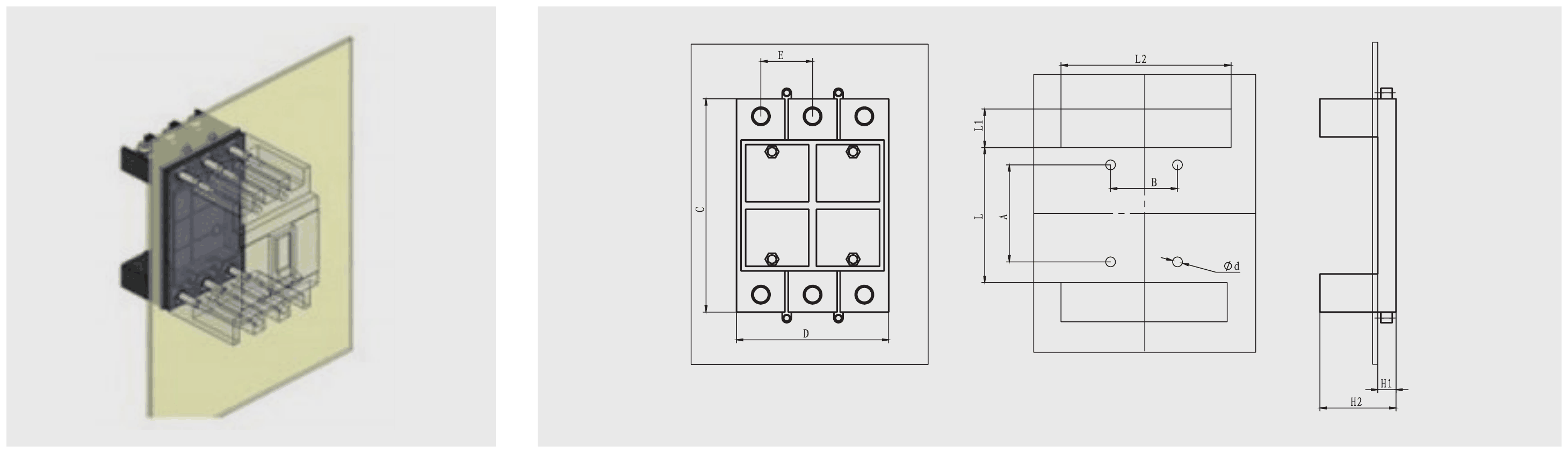

Втычное исполнение Z3H, схема 1 (заднее присоединение), мм

Основание	Выключатель	A	B	L	L1	L2	d	C	D	E	H1	H2
MZ3-400	NDM2E-400	140	96	182	70	150	7	274	148	48	37	85
MZ3-800	NDM2E-630/800	143	140	184	65	212	7	311	210	70	41	125

Для типоразмера 800 в Z3H/Z3Q в комплект входят клеммные крышки и радиатор.

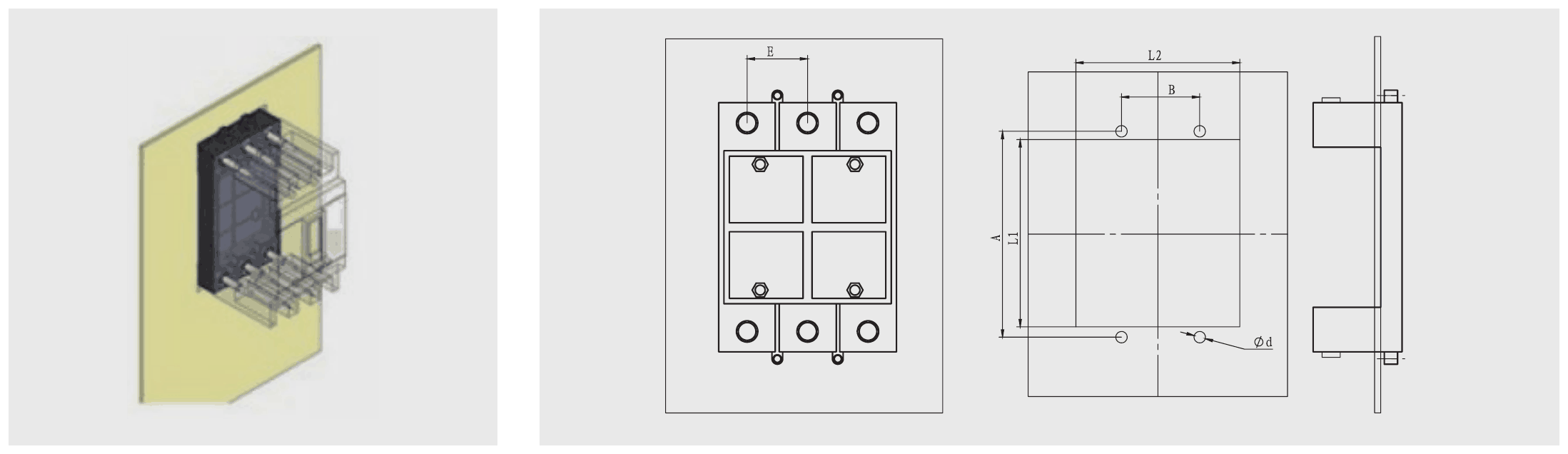

Втычное исполнение Z3H, схема 2 (большой вырез), мм

Основание	Выключатель	A	B	L1	L2	d	E
MZ3-800	NDM2E-630/800	327	70	313	212	6	70

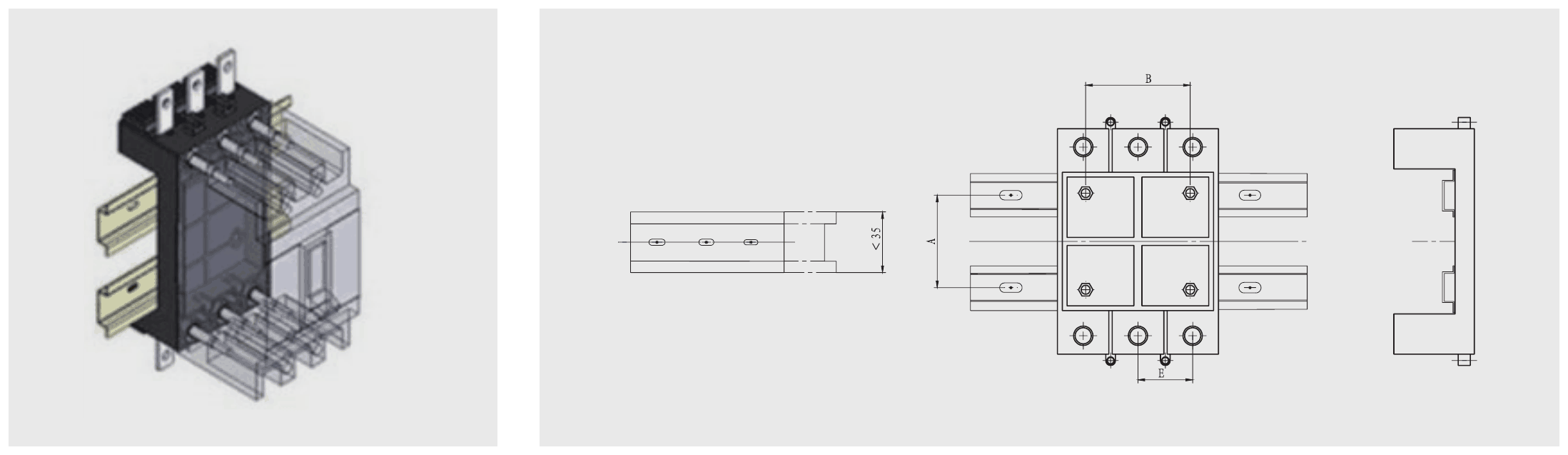

Втычное исполнение Z3H, схема 3 (на рейках), мм

Основание	Выключатель	A	B	E
MZ3-400	NDM2E-400	140	96	48
MZ3-800	NDM2E-630/800	143	140	70

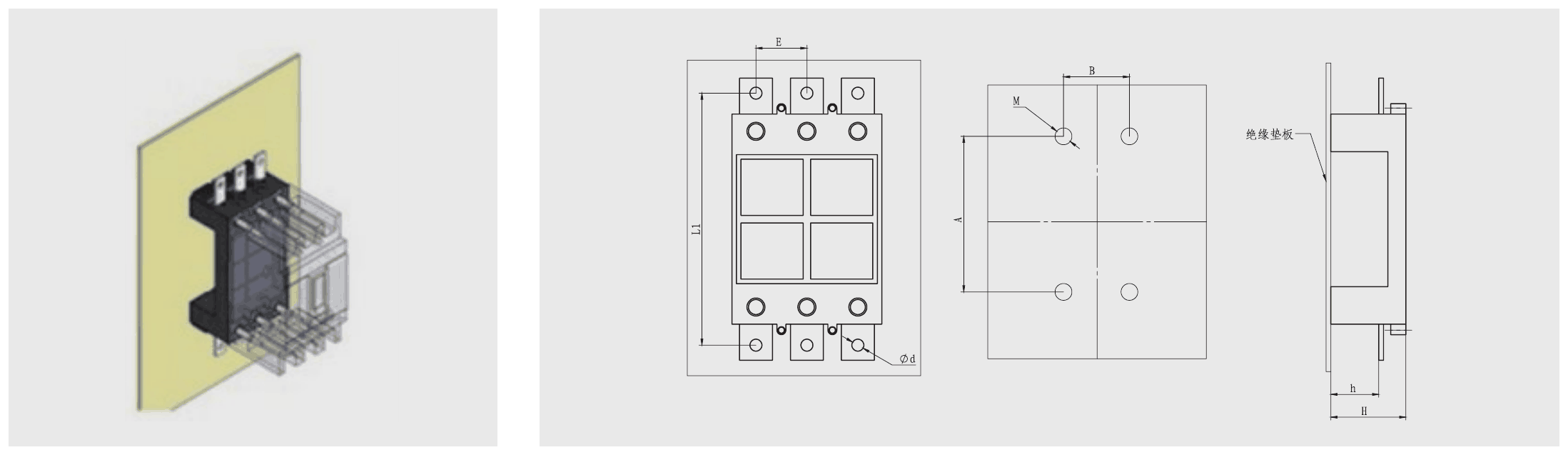

Втычное исполнение Z3Q (переднее присоединение), мм

Основание	Выключатель	A	B	L1	E	d	M	H	h
MZ3-400	NDM2E-400	244	48	326	48	10,5	M5	85	36
MZ3-800	NDM2E-630/800	283	70	363	70	12,5	M6	125	67

Выбор сечения проводников

Номинальный ток, А	Сечение, мм²
10; 12,5	1,5
16; 20	2,5
25	4,0
32	6,0
40; 50	10
63	16
80	25
100	35
125; 140	50
160	70
180; 200; 225	95
250	120
315; 350	185
400	240

Выбор кабелей и медных шин

Номинальный ток, А	Кабели: кол-во	Сечение, мм²	Медные шины: кол-во	Размер, мм
500	2	150	2	30 × 5
630	2	185	2	40 × 5
700, 800	2	240	2	50 × 5

Медные шины нельзя присоединять непосредственно к корпусу — требуется аксессуар «соединительные шины».

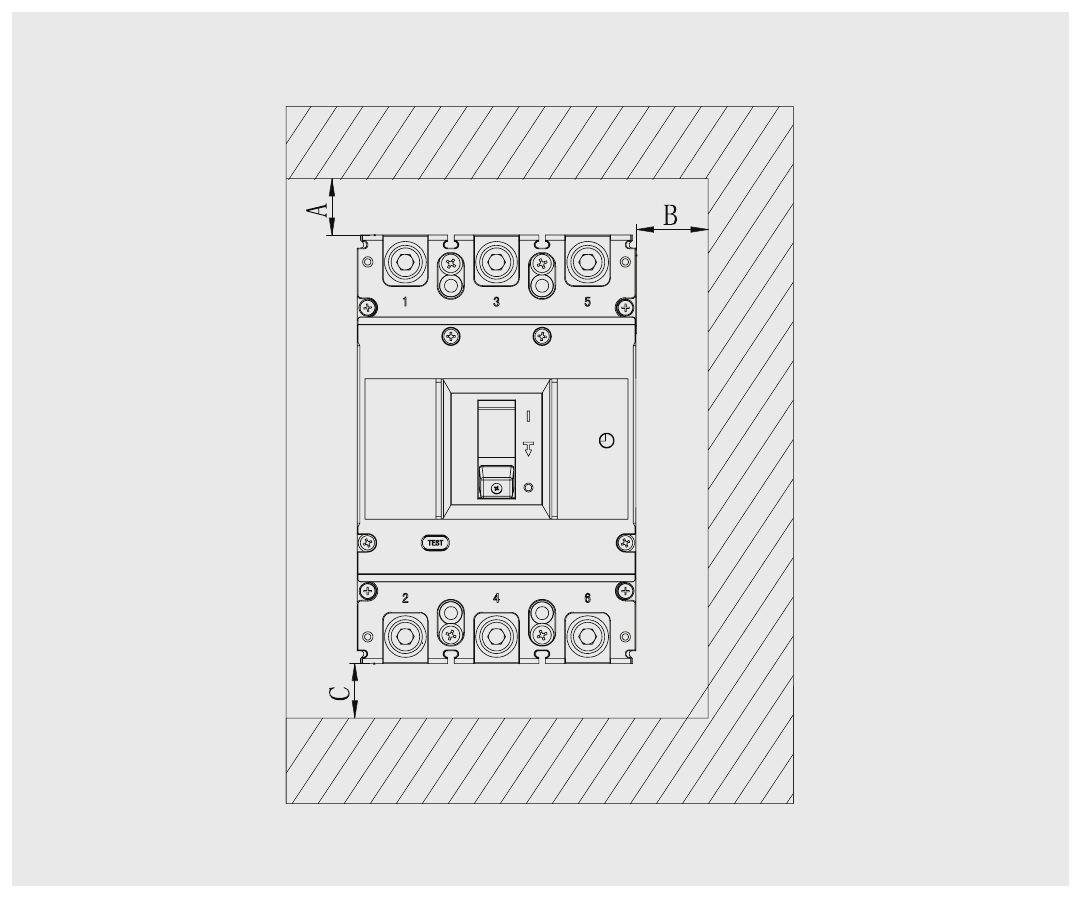

Изоляционные расстояния при установке в металлическом шкафу, мм

Модель	A (вводы — стенка) с клеммными крышками	A без клеммных крышек	B (бок — стенка)	C (выводы — стенка)
NDM2E-100	25	65	30	30
NDM2E-250	25	65	30	30
NDM2E-400	25	120	35	35
NDM2E-630	25	120	35	35
NDM2E-800	25	120	35	35

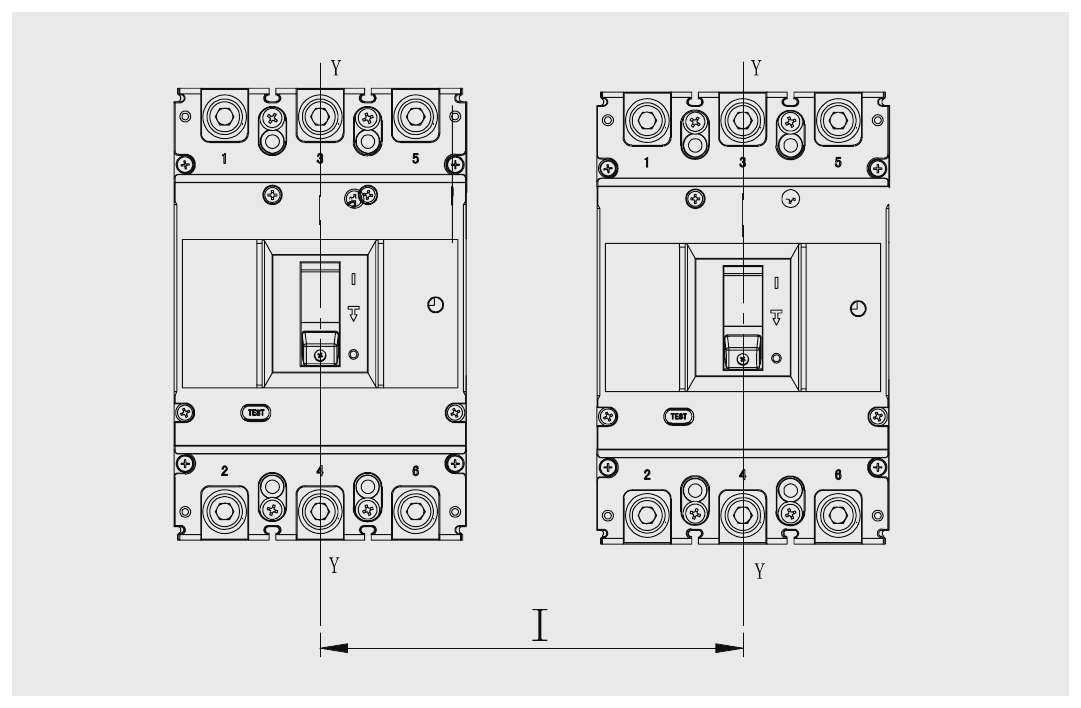

Минимальное межосевое расстояние при установке в ряд, мм

Модель	Ширина (3P)	Межосевое расстояние I (3P)
NDM2E-100	92	122
NDM2E-250	107	137
NDM2E-400	150	190
NDM2E-630	210	250
NDM2E-800	210	250

Проверяйте, чтобы шины и кабели не уменьшали воздушные изоляционные промежутки.

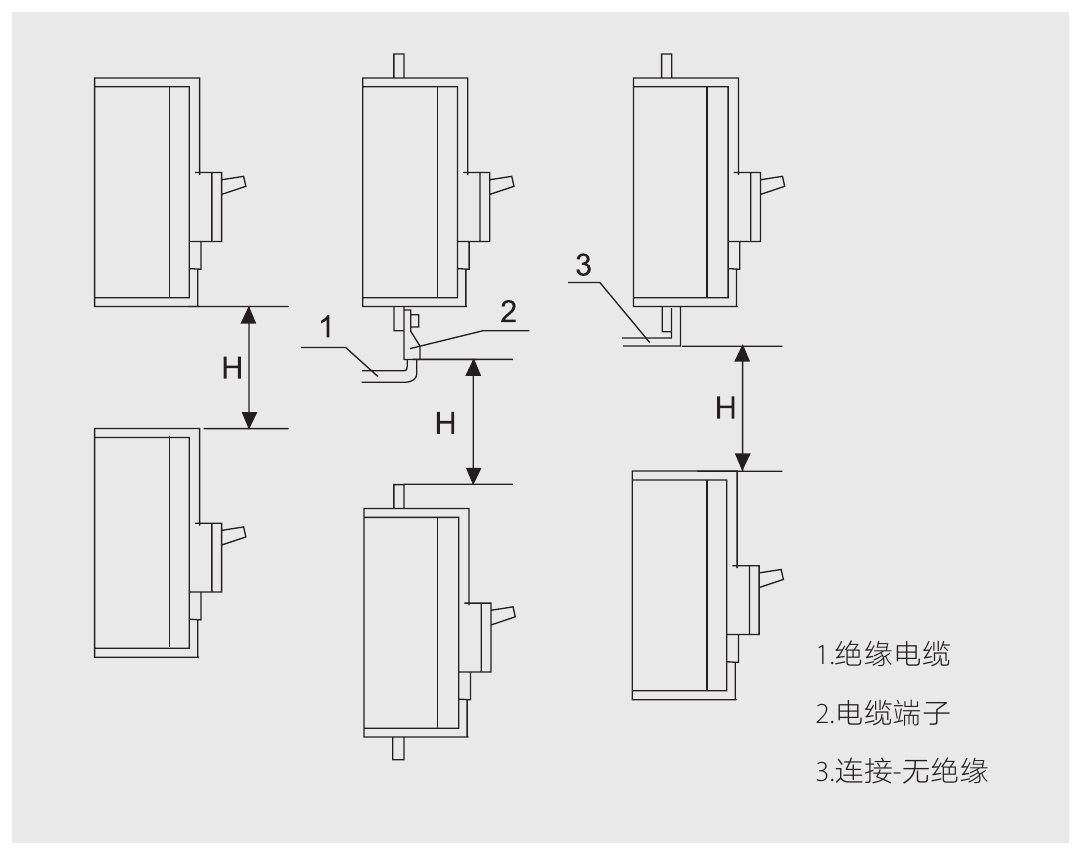

Минимальное расстояние между выключателями по вертикали H, мм

Модель	С клеммными крышками	Без клеммных крышек
NDM2E-100	90	91
NDM2E-250	90	93
NDM2E-400	155	155
NDM2E-630	155	155
NDM2E-800	155	155

Время-токовые характеристики (ВАХ)

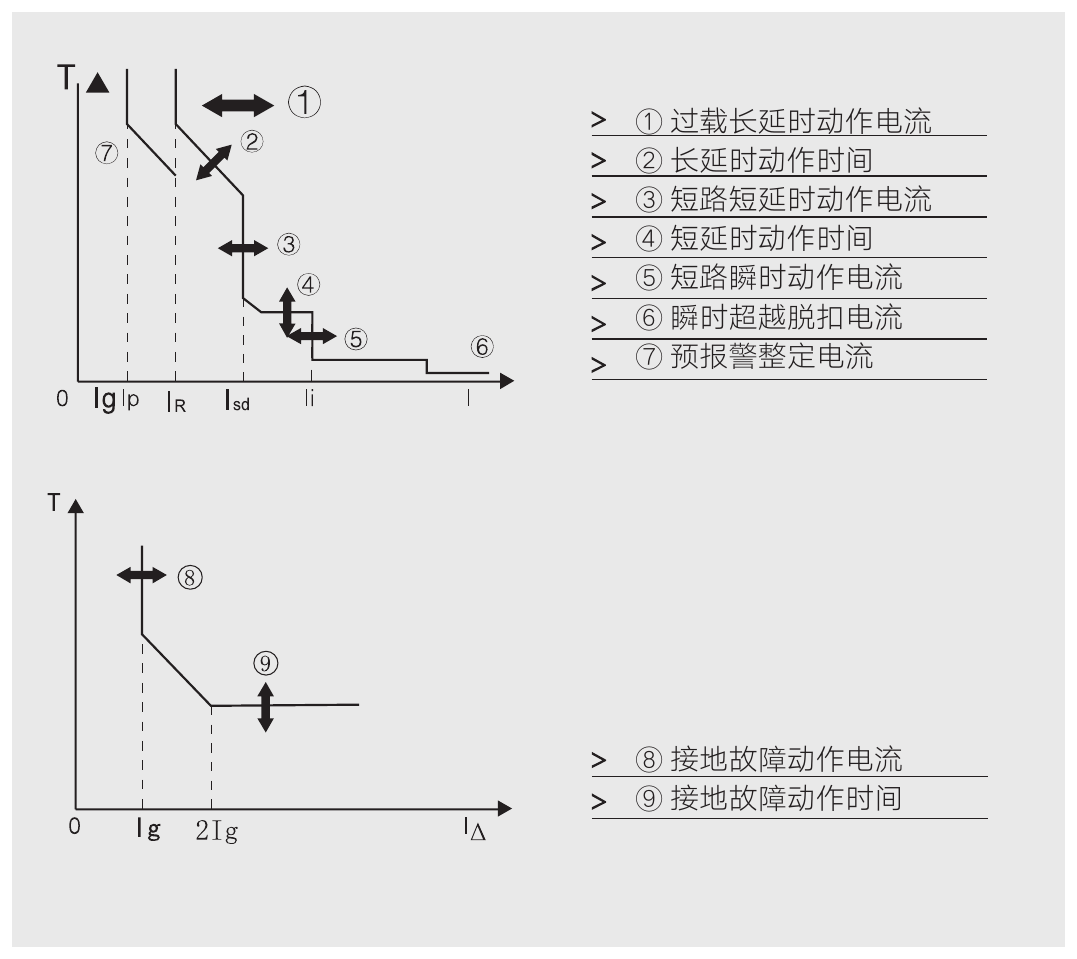

Пояснение к характеристике: ① Ir, ② Tr, ③ Isd, ④ Tsd, ⑤ Ii, ⑥ ток мгновенного отключения сверх предела, ⑦ Ip, ⑧ Ig, ⑨ Tg

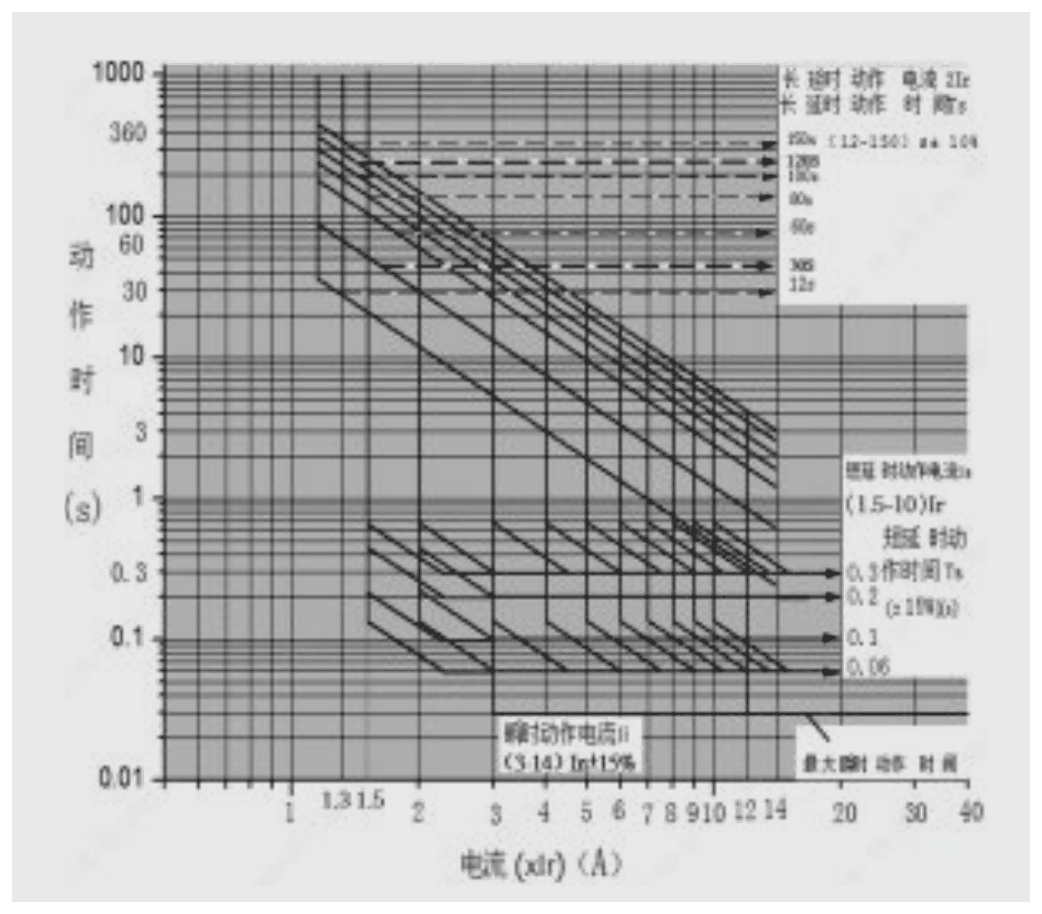

ВАХ контроллера для распределительных сетей: Ir, Tr 12–150 с, Isd (1,5–10) Ir, Tsd 0,06–0,3 с, Ii (3–14) In

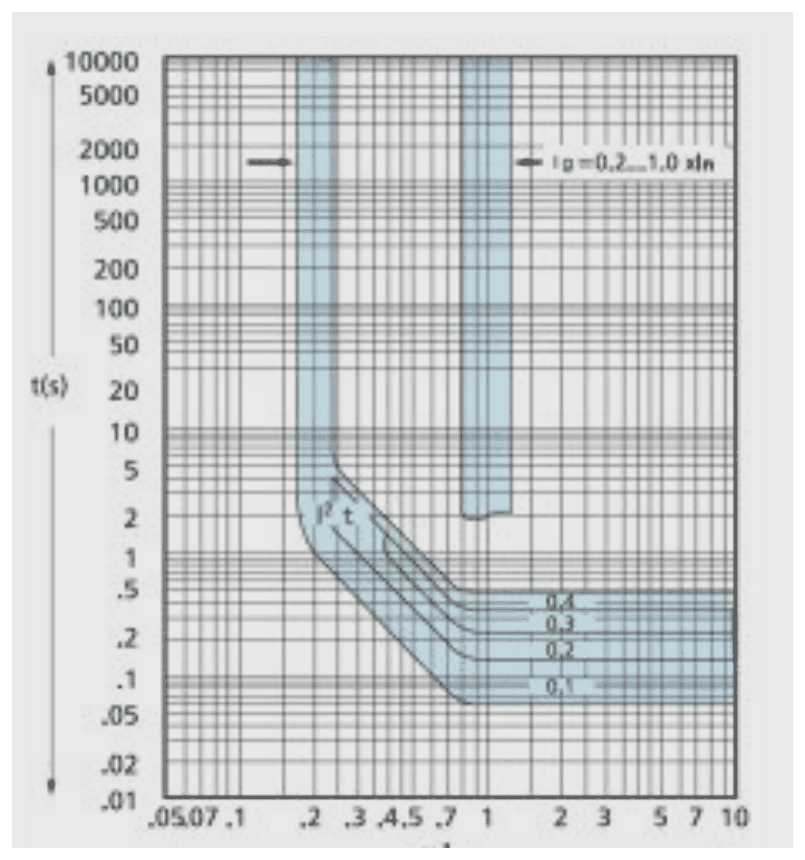

ВАХ защиты от замыкания на землю: Ig = 0,2…1,0 In, Tg = 0,1–0,4 с

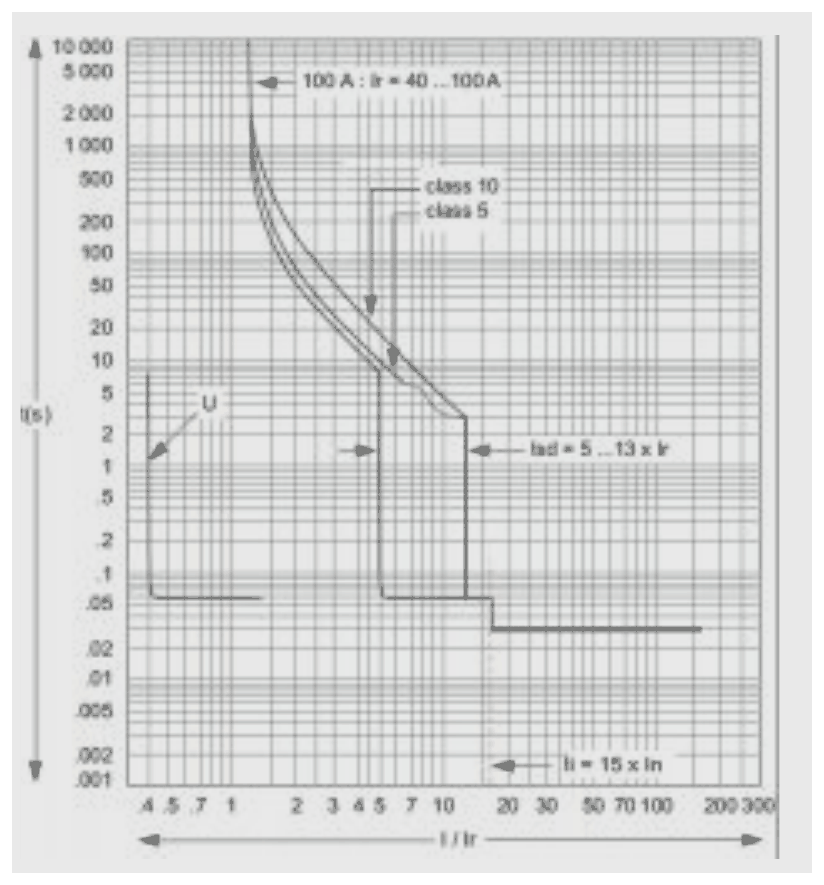

ВАХ защиты электродвигателя: class 4 и class 10, Isd = 5…13 Ir, Ii = 15 In

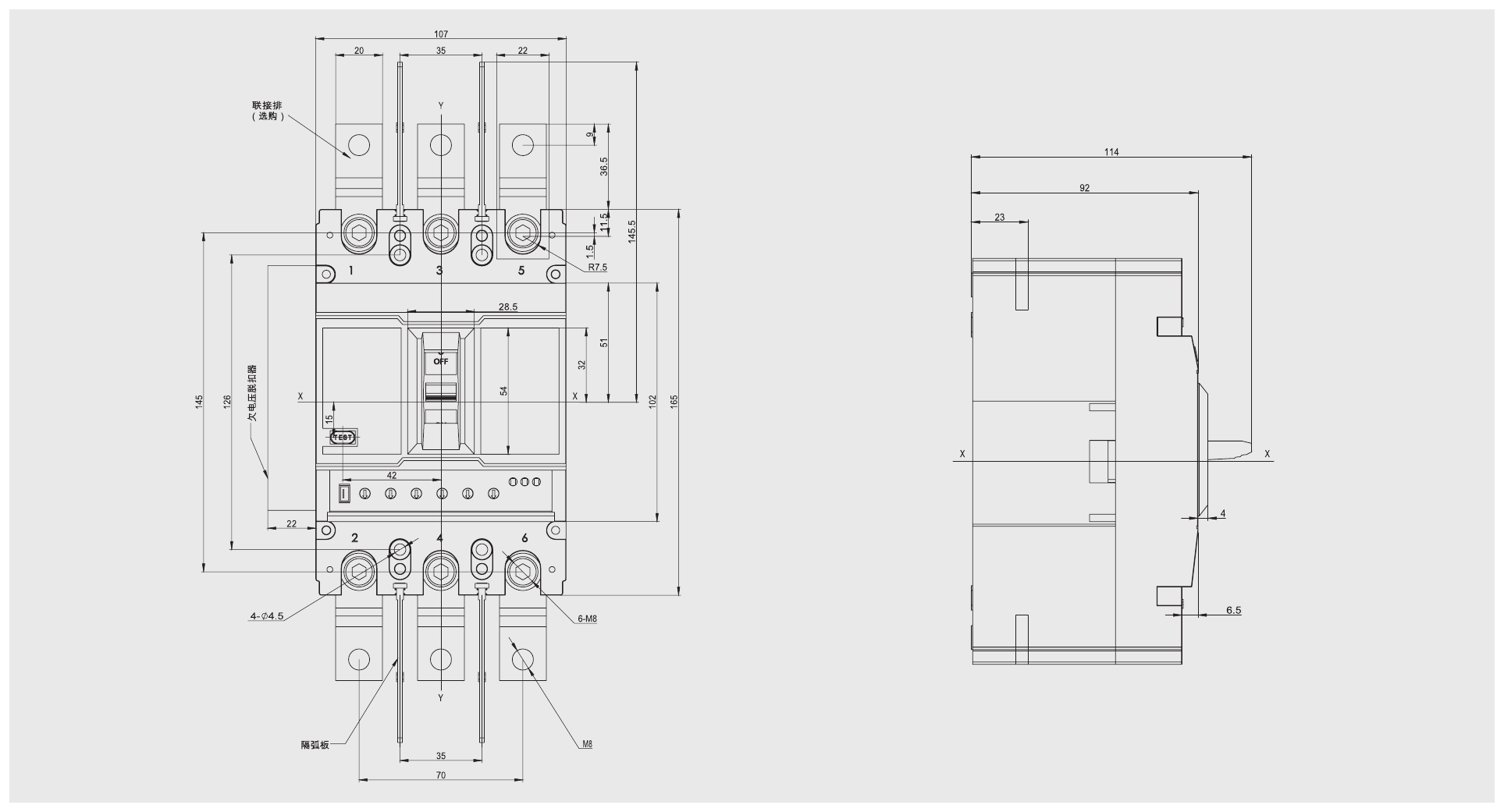

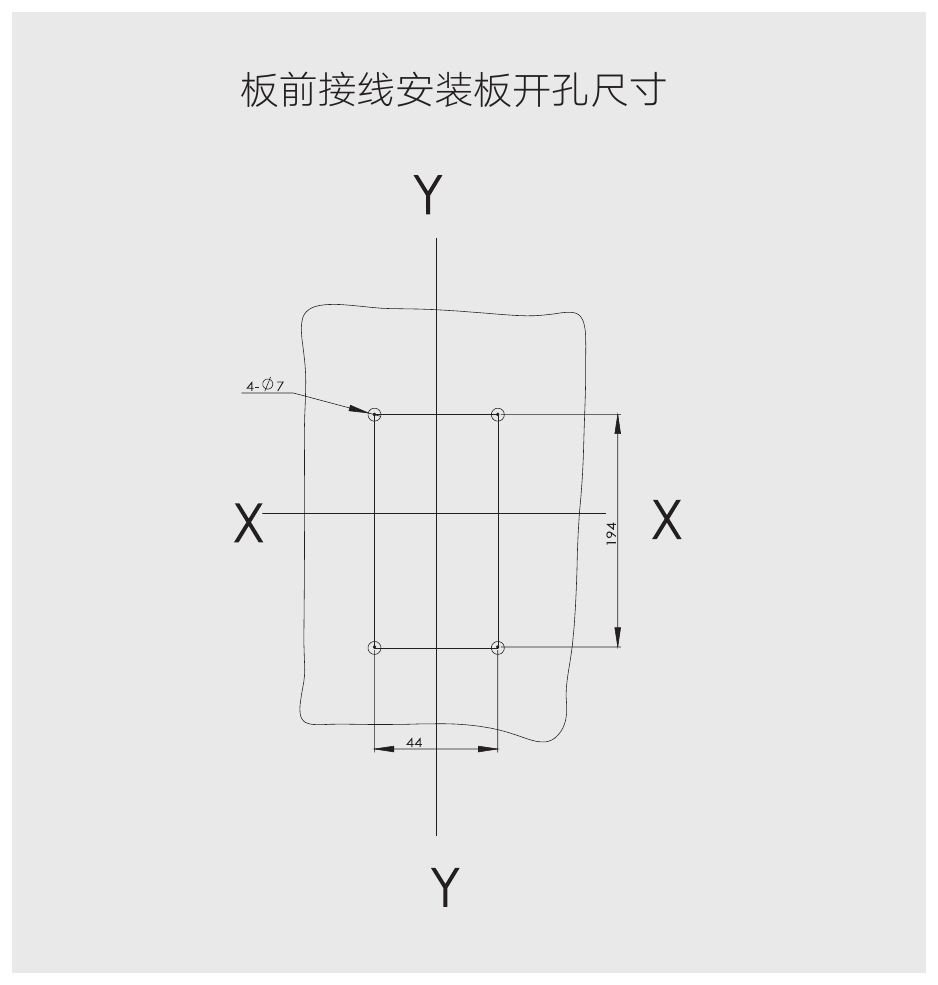

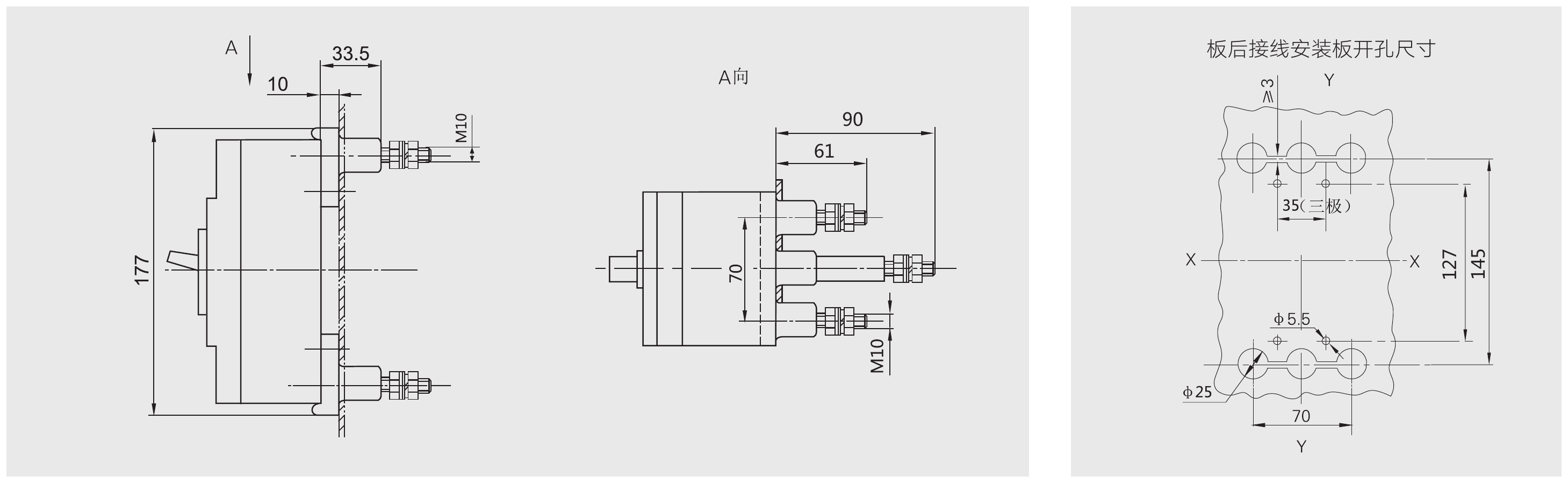

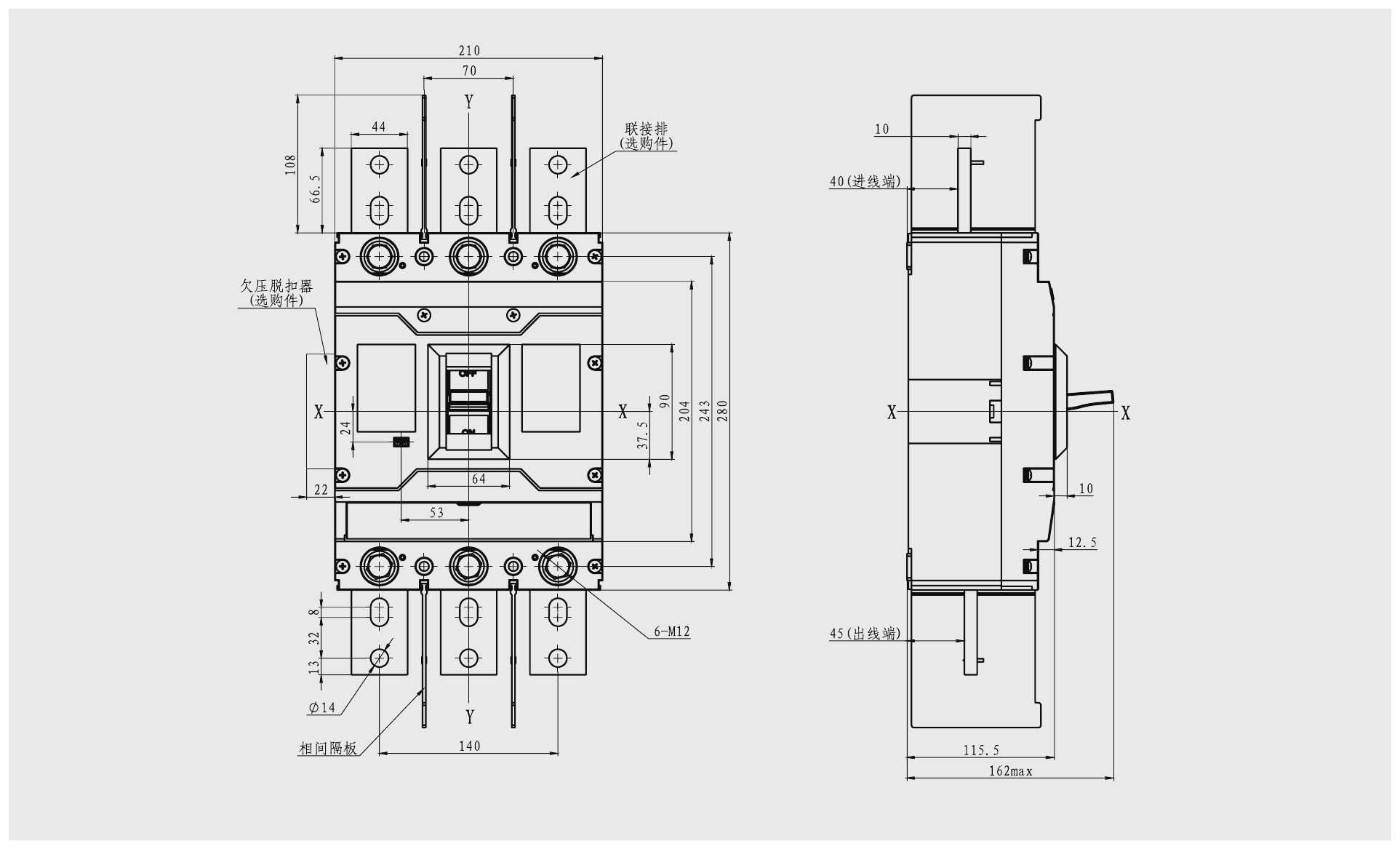

Габаритные и установочные размеры

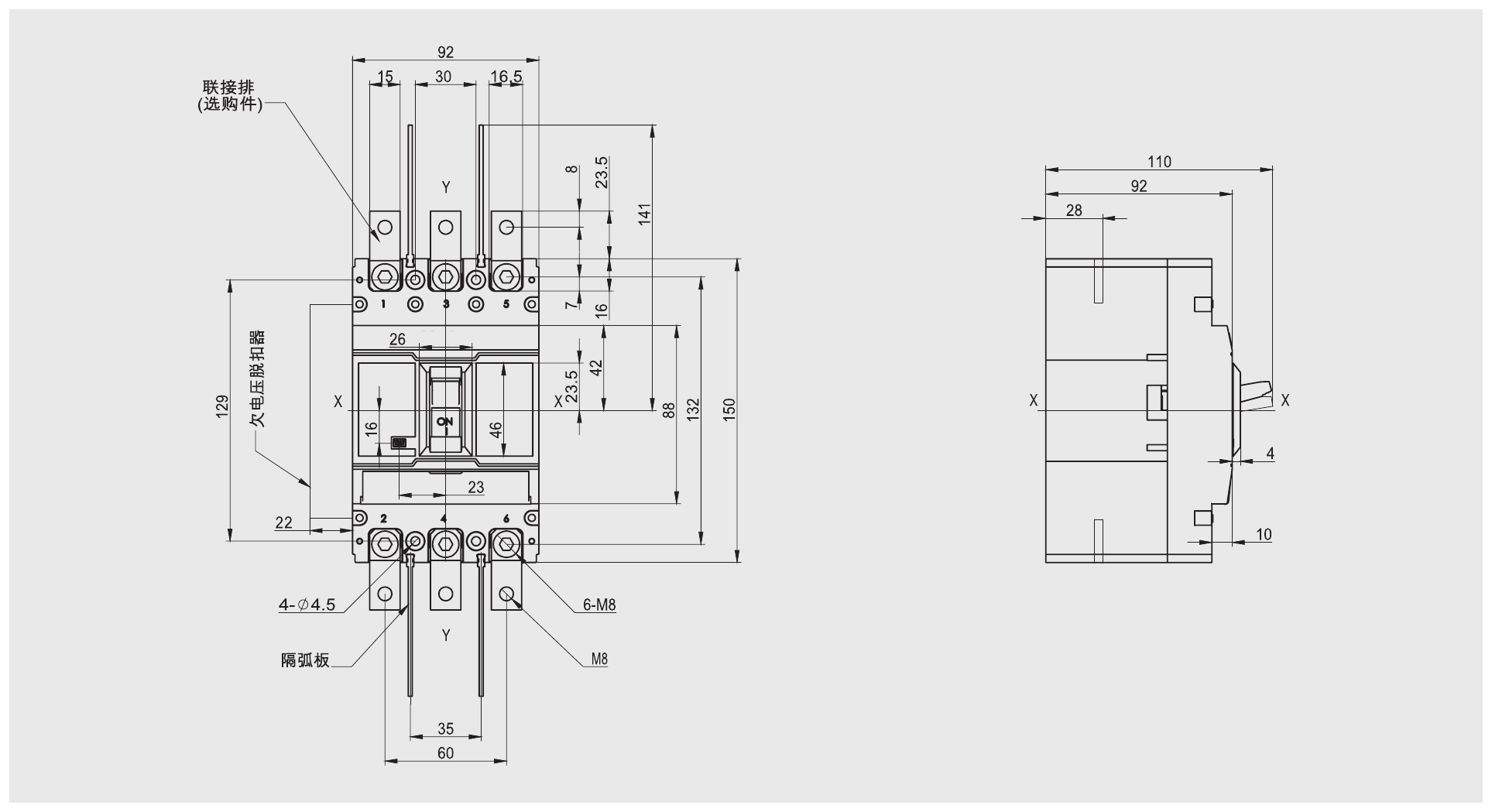

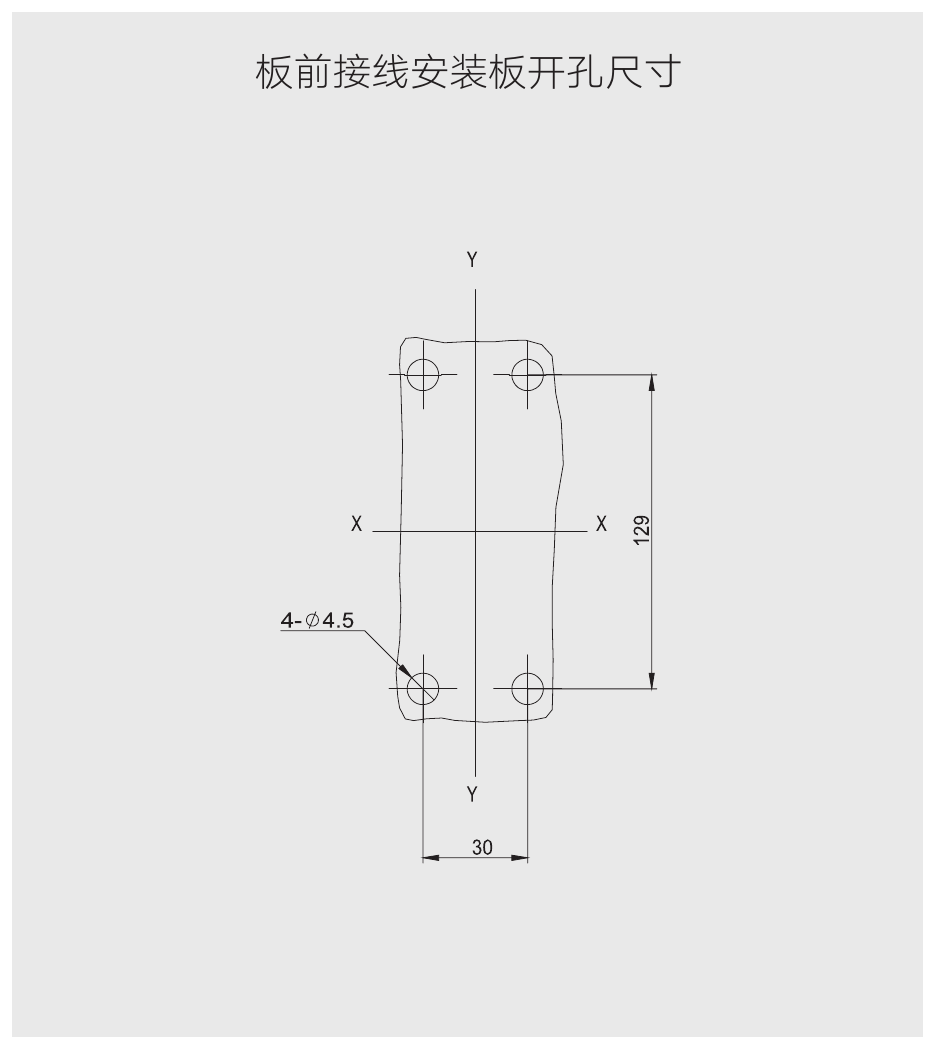

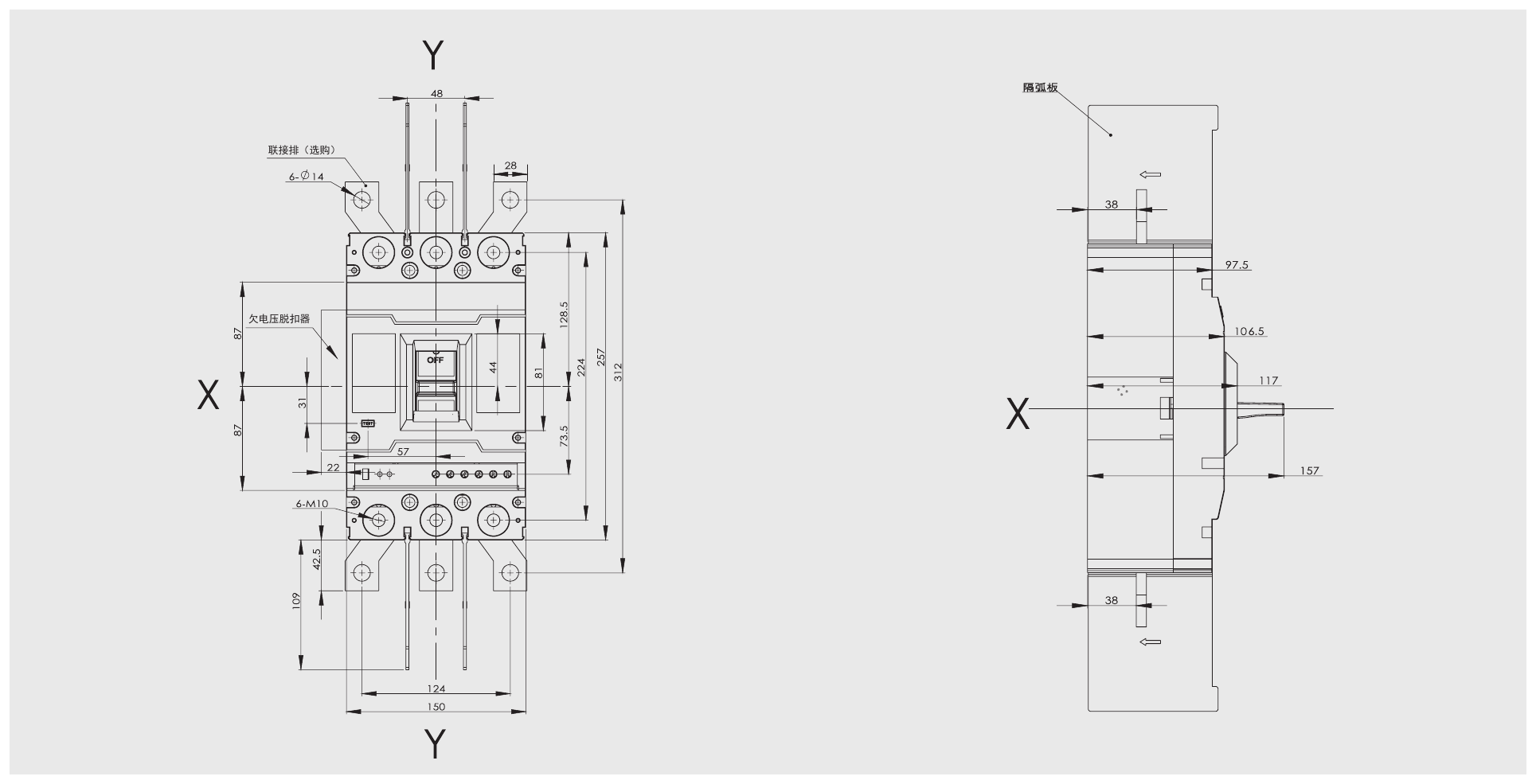

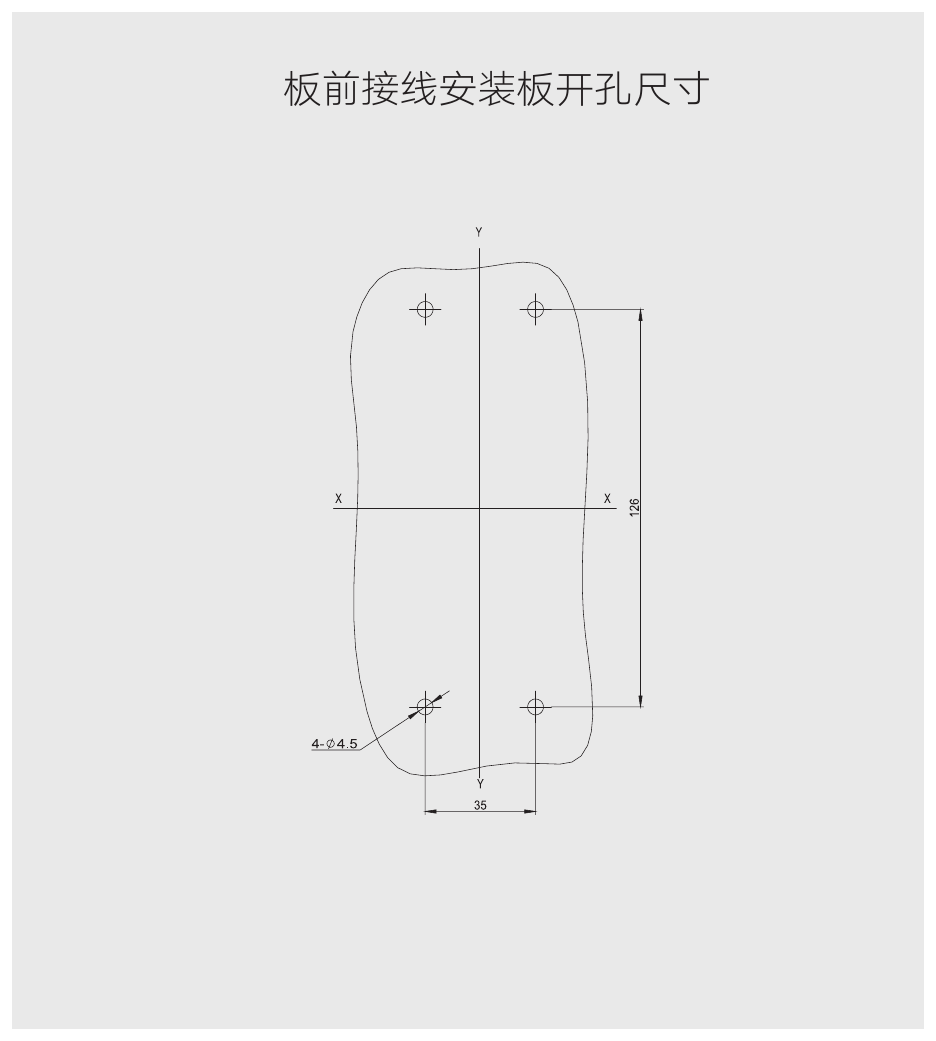

NDM2E-100: разметка панели для переднего присоединения

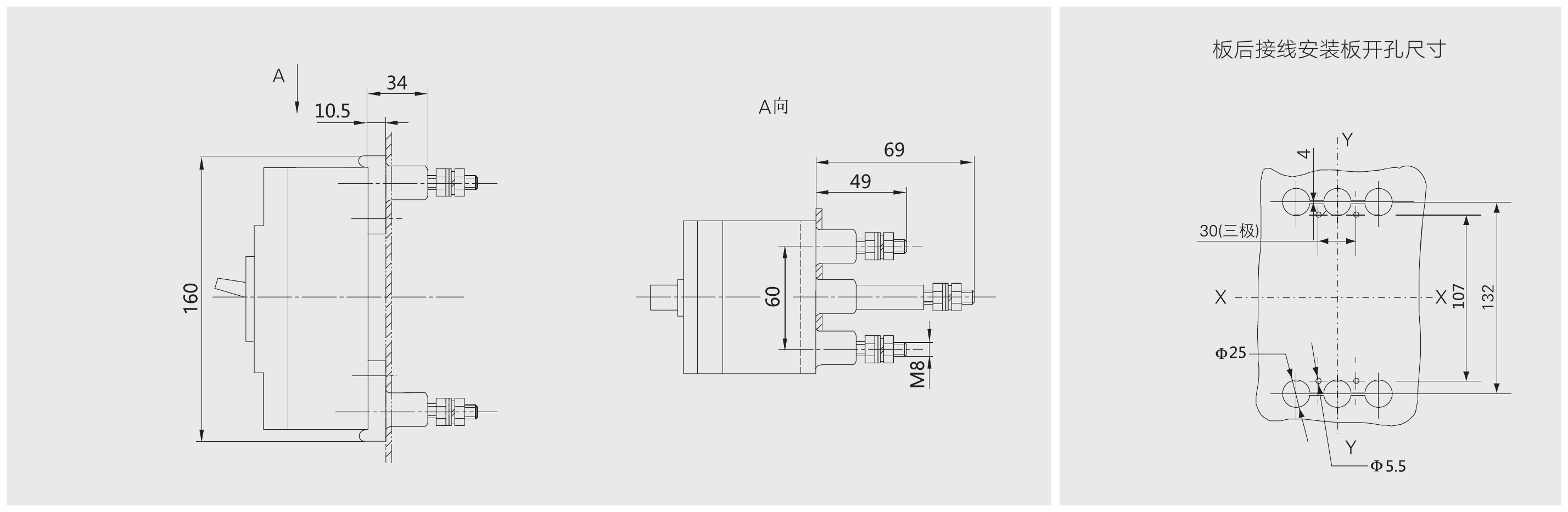

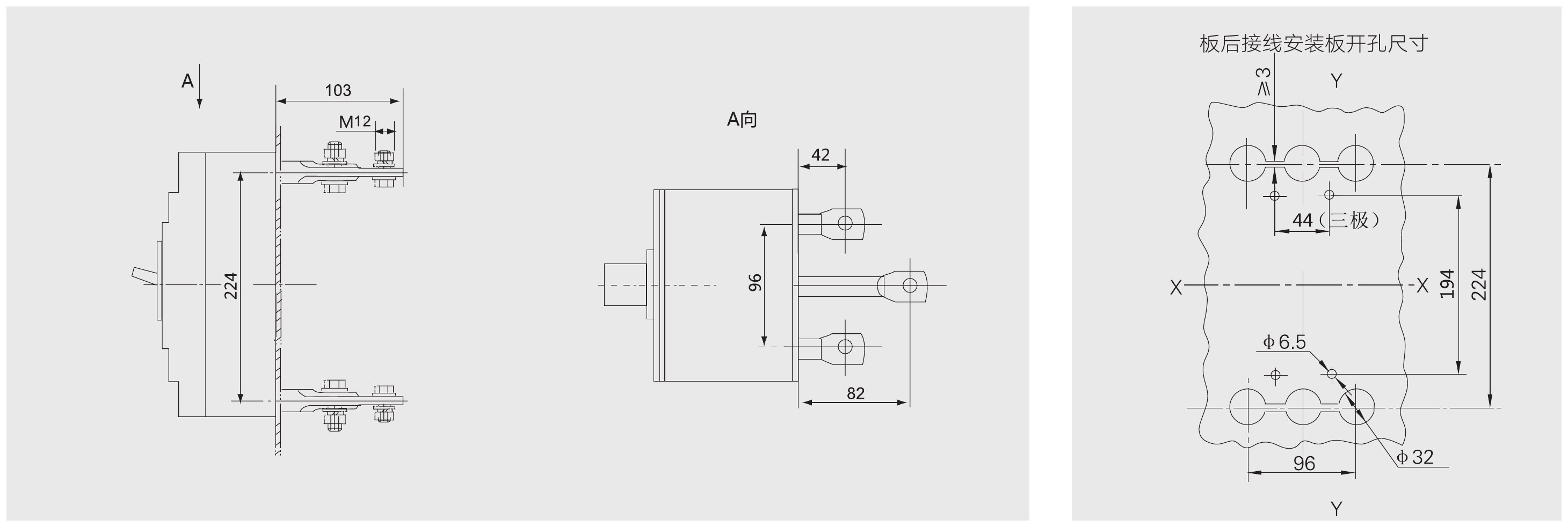

NDM2E-100: заднее присоединение Z1 и вырез в панели

NDM2E-250: разметка панели для переднего присоединения

NDM2E-250: заднее присоединение Z1 и вырез в панели

NDM2E-400: разметка панели для переднего присоединения

NDM2E-400: заднее присоединение Z1 и вырез в панели

Выдвижное исполнение (раздел NDM2E-400): размеры и разметка панели

NDM2E-630/800: разметка панели для переднего присоединения

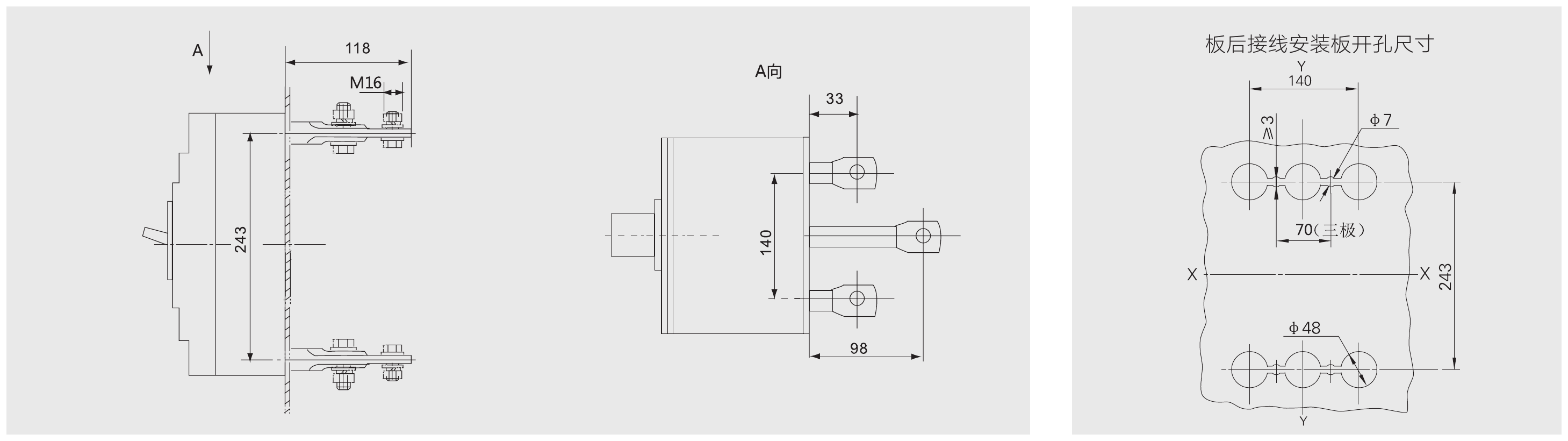

NDM2E-630/800: заднее присоединение Z1 и вырез в панели

NDM2E-630/800: выдвижное исполнение (CH2-800/M)

Выдвижное исполнение: разметка панели и траверсы

Монтаж, втычное и выдвижное исполнение

Втычное исполнение Z3H, схема 1: заднее присоединение

Втычное исполнение Z3H, схема 2: с большим вырезом

Втычное исполнение Z3H, схема 3: на рейках

Втычное исполнение Z3Q: переднее присоединение

Изоляционные расстояния A, B, C в металлическом шкафу

Минимальное межосевое расстояние I при установке в ряд

Минимальное расстояние H при установке друг над другом

Дополнительно

Панели контроллера для распределительных сетей: базовый, T, G, GT (NDM2E-250)

Панель контроллера для защиты электродвигателя (NDM2E-250)

ND	M	2	E	-				/		/	3			-
1	2	3	4		5	6	7		8		9	10	11		12	13

Расшифровка обозначения:

№	Параметр	Расшифровка
1	Код предприятия	ND: низковольтная аппаратура марки Nader
2	Код изделия	M: автоматический выключатель в литом корпусе
3	Порядковый номер разработки	2
4	Производный код серии	E: электронный расцепитель
5	Типоразмер	Типоразмер: 100, 250, 400, 630, 800 (см. Таблицу 1)
6	Уровень отключающей способности	H: высокая отключающая способность (Icu 85 кА у 100/250, 100 кА у 400–800) M: повышенная отключающая способность (Icu 50 кА у 100/250, 65 кА у 400–800)
7	Способ управления	без кода: непосредственное управление рукояткой P: моторный привод Z: поворотная рукоятка
8	Функциональный производный код	без кода: интеллектуальный расцепитель базового типа G: с защитой от замыкания на землю T: с функцией связи GT: с защитой от замыкания на землю и связью
9	Число полюсов	3: трёхполюсный
10	Код аксессуаров	Код аксессуаров: см. Таблицу 2. Первая цифра «3» — интеллектуальный контроллер с трёхступенчатой защитой, две следующие — код внутренних аксессуаров; 300 — без аксессуаров
11	Код назначения	без кода: для распределения электроэнергии 2: для защиты электродвигателей
12	Номинальный ток In, А	Номинальный ток In: NDM2E-100 — 63, 100 А; NDM2E-250 — 250 А; NDM2E-400 — 400 А; NDM2E-630 — 630 А; NDM2E-800 — 800 А (см. Таблицу 1)
13	Способ присоединения	без кода: стандартное (переднее присоединение) P: соединительные шины Z1: заднее присоединение Z3Q: втычное, интегрированное, переднее присоединение (400–800) Z3H: втычное, интегрированное, заднее присоединение (укажите схему присоединения)

Таблица 2. Код модификации и место установки аксессуаров

Код

Состав комплектации

Описание

Меcто установки

NDM2E-100/3P

NDM2E-250/3P

NDM2E-400/3P

NDM2E-630/3P

NDM2E-800/3P

300

Без аксессуаров

310

Независимый расцепитель

Место установки зависит от типоразмера; эта строка — для NDM2E-100/3P, NDM2E-250/3P, NDM2E-400/3P.

310

Независимый расцепитель

Место установки зависит от типоразмера; эта строка — для NDM2E-630/3P, NDM2E-800/3P.

320

Двойной вспомогательный контакт

321

Вспомогательный контакт (одинарный)

330

Расцепитель минимального напряжения

340

Независимый расцепитель + двойной вспомогательный контакт

Применимо только к: NDM2E-250/3P, NDM2E-400/3P, NDM2E-630/3P, NDM2E-800/3P.

341

Независимый расцепитель + вспомогательный контакт

350

Независимый расцепитель + расцепитель минимального напряжения

Применимо только к: NDM2E-630/3P, NDM2E-800/3P.

360

Два двойных вспомогательных контакта

Применимо только к: NDM2E-250/3P, NDM2E-400/3P, NDM2E-630/3P, NDM2E-800/3P.

361

Два вспомогательных контакта (одинарных)

362

Двойной вспомогательный контакт + вспомогательный контакт

Применимо только к: NDM2E-250/3P, NDM2E-400/3P, NDM2E-630/3P, NDM2E-800/3P.

370

Двойной вспомогательный контакт + расцепитель минимального напряжения

371

Вспомогательный контакт + расцепитель минимального напряжения

308

Сигнальный (аварийный) контакт

318

Независимый расцепитель + сигнальный контакт

Место установки зависит от типоразмера; эта строка — для NDM2E-100/3P, NDM2E-250/3P, NDM2E-400/3P.

318

Независимый расцепитель + сигнальный контакт

Место установки зависит от типоразмера; эта строка — для NDM2E-630/3P, NDM2E-800/3P.

328

Двойной вспомогательный контакт + сигнальный контакт

Место установки зависит от типоразмера; эта строка — для NDM2E-100/3P, NDM2E-250/3P.

328

Двойной вспомогательный контакт + сигнальный контакт

Место установки зависит от типоразмера; эта строка — для NDM2E-400/3P, NDM2E-630/3P, NDM2E-800/3P.

338

Расцепитель минимального напряжения + сигнальный контакт

348

Независимый расцепитель + вспомогательно-сигнальный контакт

Место установки зависит от типоразмера; эта строка — для NDM2E-100/3P, NDM2E-250/3P, NDM2E-400/3P.

348

Независимый расцепитель + вспомогательно-сигнальный контакт

Место установки зависит от типоразмера; эта строка — для NDM2E-630/3P, NDM2E-800/3P.

358

Вспомогательно-сигнальный (аварийный) контакт

368

Двойной вспомогательный контакт + вспомогательно-сигнальный контакт

Применимо только к: NDM2E-250/3P, NDM2E-400/3P, NDM2E-630/3P, NDM2E-800/3P.

378

Расцепитель минимального напряжения + вспомогательно-сигнальный контакт

Примечание a: в коде аксессуаров (Таблица 2) первая цифра «3» обозначает интеллектуальный контроллер с трёхступенчатой защитой, две следующие цифры — код внутренних аксессуаров. По выбору аксессуаров для исполнений T (связь) и GT (защита от замыкания на землю и связь) проконсультируйтесь с производителем.
Примечание b: применимость способов присоединения: NDM2E-100, NDM2E-250 — переднее, P, Z1, Z3H; NDM2E-400 — переднее, P, Z1, Z3Q, Z3H; NDM2E-630, NDM2E-800 — переднее, P, Z1, Z3H, Z3Q. Для NDM2E-800 в исполнении Z3H/Z3Q в комплект входят клеммные крышки с радиатором.
Примечание c: уставка тока Ir на заводе выставлена равной номинальному току In; другая уставка — по запросу. Пример обозначения по прайсу: NDM2E-100M/3 300 63A, NDM2E-250H/G3 300 250A.

Аксессуары и дополнительные элементы:

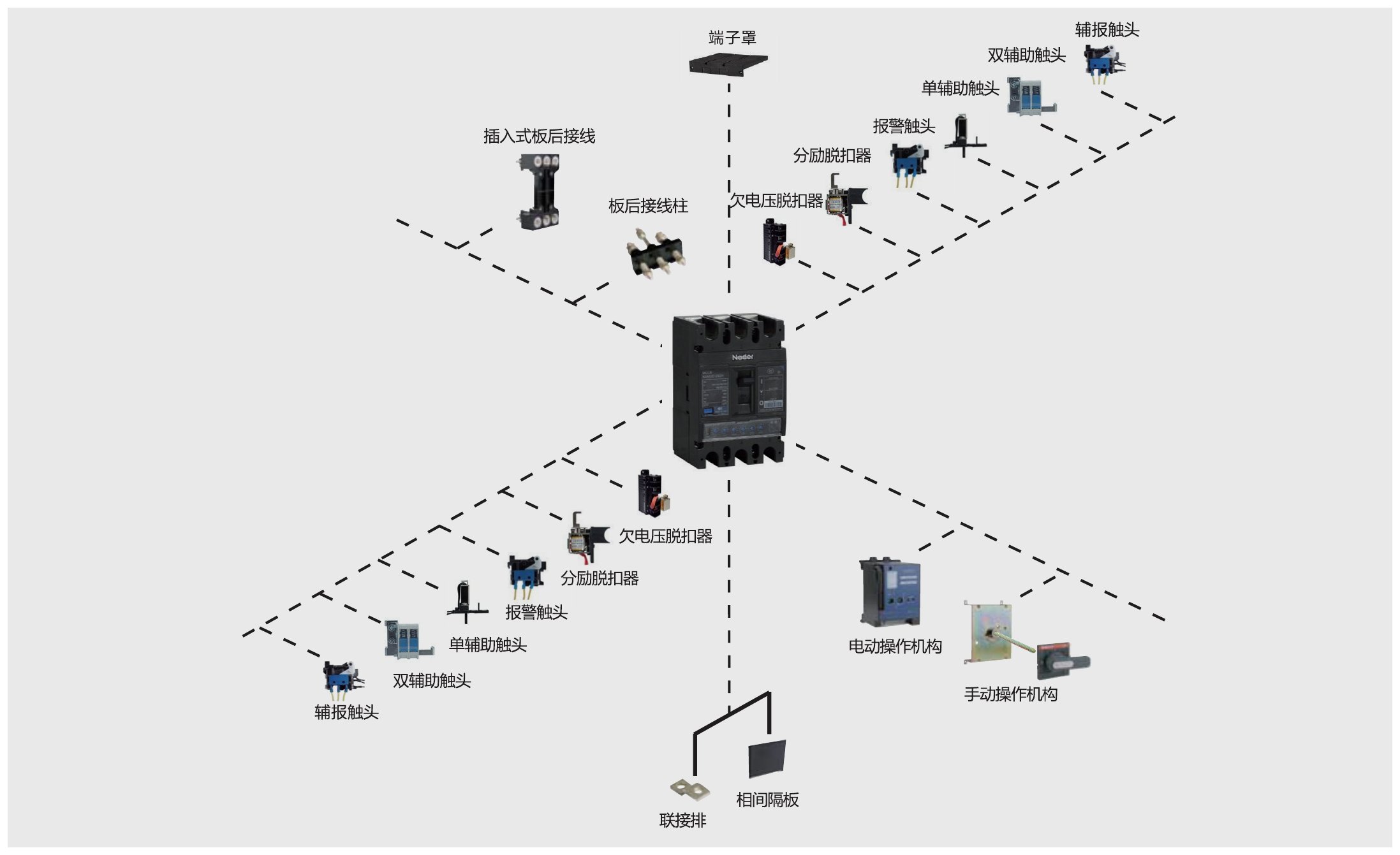

Внутренние аксессуары NDM2E (вспомогательный, двойной вспомогательный, сигнальный и вспомогательно-сигнальный контакты, независимый расцепитель, расцепитель минимального напряжения) устанавливаются слева или справа от рукоятки; состав и место установки задаются кодом аксессуаров по Таблице 2. Внешние аксессуары: моторный привод, поворотная рукоятка CS_M2E, механическая блокировка, блокирующее устройство MS2, клеммные крышки, соединительные шины, межфазные перегородки, выводы заднего присоединения, втычные основания MZ3 и выдвижное основание, адаптер связи DF-MB/C3.

Аксессуары NDM2E

Вспомогательный контакт

Одинарный вспомогательный контакт (F11 — общий, F12 — НЗ, F14 — НО) для сигнализации положения «включено/отключено». В положении «отключено» или «свободное расцепление» F11–F12 замкнут, F11–F14 разомкнут; при включении состояние меняется на противоположное. Ith = 3 А; Ie = 0,3 А (AC 400 В) / 0,15 А (DC 220 В) для 100/250; 0,4 / 0,15 А для 400–800; минимальная нагрузка 5 В, 160 мА.

Применимость: все типоразмеры; монтаж слева или справа от рукоятки — см. Таблицу 2 (коды 321, 341, 361, 371)

Двойной вспомогательный контакт

Два переключающих контакта (F11/F12/F14 и F21/F22/F24) в одном модуле. Параметры — как у вспомогательного контакта.

Применимость: все типоразмеры; слева или справа — см. Таблицу 2 (коды 320, 340, 360, 362, 370, 328, 368)

Сигнальный (аварийный) контакт

Сигнализирует об отключении выключателя расцеплением (аварией). При обычном включении/отключении не срабатывает; после свободного расцепления B11–B14 замыкается, B11–B12 размыкается; после взвода возвращается в исходное положение. Ith = 3 А; Ie = 0,3 / 0,15 А (AC 400 / DC 220 В) для 100/250; 0,4 / 0,15 А для 400–800.

Применимость: все типоразмеры; слева или справа — см. Таблицу 2 (коды 308, 318, 328, 338)

Вспомогательно-сигнальный (аварийный) контакт

Один аксессуар, объединяющий функции вспомогательного и сигнального контактов.

Применимость: все типоразмеры; слева или справа — см. Таблицу 2 (коды 348, 358, 368, 378)

Независимый расцепитель

Дистанционно отключает выключатель при напряжении 70–110 % номинального напряжения управления. Напряжения: AC 230 В, AC 380 В, DC 24 В, DC 220 В. Для управления сигналом DC 24 В расцепителем AC 220/380 В применяется промежуточное реле KA DC 24 В (контакты 1 А).

Применимость: все типоразмеры; у NDM2E-100/250/400 — слева, у NDM2E-630/800 в кодах 310/318/348/350 — справа (см. Таблицу 2)

Пусковой ток независимого расцепителя, А

Модель	DC 24 В	AC 230 В	DC 220 В	AC 380 В
NDM2E-100	6,8	0,67	0,3	0,3
NDM2E-250	6,8	0,67	0,3	0,3
NDM2E-400	3,4	0,5	0,3	0,26
NDM2E-630	3,4	0,3	0,3	0,26
NDM2E-800	3,4	0,5	0,3	0,26

Расцепитель минимального напряжения

Отключает выключатель при снижении напряжения до 35–70 % номинального; при напряжении ниже 35 % препятствует включению; при ≥ 85 % обеспечивает включение. Напряжения управления: AC 230 В, AC 400 В. Внимание: включать и взводить выключатель можно только после подачи питания на расцепитель, иначе выключатель будет повреждён.

Применимость: все типоразмеры; по каталогу всегда слева от рукоятки (коды 330, 350, 370, 371, 338, 378)

Пусковой ток и потребляемая мощность расцепителя минимального напряжения

Модель	Пусковой ток AC 230 В, А	AC 380 В, А	Втягивание AC 230 В, Вт	AC 380 В, Вт	Удержание AC 230 В, Вт	AC 380 В, Вт
NDM2E-100	0,006	0,001	/	/	0,66	1,1
NDM2E-250	0,006	0,001	/	/	0,66	1,1
NDM2E-400	0,65	0,5	151	207	0,7	0,8
NDM2E-630	0,65	0,5	151	207	0,7	0,8
NDM2E-800	0,65	0,5	151	207	0,7	0,8

Моторный (двигательный) привод

Дистанционное включение/отключение и взвод выключателя; автоматическое и ручное управление; высокая механическая износостойкость. Питание: AC 110 В, AC 230 В, AC 380 В, DC 24 В, DC 110 В, DC 220 В. После отключения расцеплением привод сначала взводит выключатель, затем возможно включение.

Применимость: все типоразмеры (код способа управления P)

Мощность, износостойкость и высота моторного привода

Модель	AC/DC 220 В, Вт	AC/DC 110 В, Вт	AC 380 В, Вт	DC 24 В, Вт	Износостойкость, циклов	Высота H, мм
NDM2E-100	180	180	350	80	20000	89,5 ± 1
NDM2E-250	180	180	350	80	20000	92 ± 1
NDM2E-400	350	250	600	160	10000	149 ± 1
NDM2E-630	350	250	600	160	10000	151 ± 1
NDM2E-800	350	250	600	160	10000	151 ± 1

Поворотная рукоятка (ручной привод) CS_M2E

Управление выключателем в шкафу рукояткой на двери. Обозначение CS/[1 — центральный, 2 — эксцентриковый]M2E-[100/250/400/630/800][F — квадратная, A — круглая рукоятка]. Во включённом положении дверь не открывается; предусмотрена аварийная разблокировка. Длина вала D по умолчанию 150 мм, по заказу 200/300/350/650 мм. Рукоятки IP65 — для типоразмеров ≤ 250 и ≥ 400.

Применимость: все типоразмеры (код способа управления Z)

Установочные размеры H1 (CS1) и H2 (CS2), мм

	NDM2E-100	NDM2E-250	NDM2E-400	NDM2E-630/800
H1	49	54	85	84
H2	46	48	61	66

Клеммные крышки

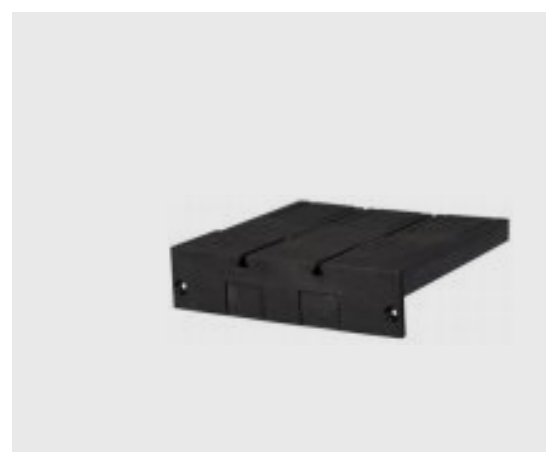

Закрывают выводы выключателя; увеличивают длину аппарата на X.

Применимость: все типоразмеры

Длина выключателя с клеммными крышками, мм

Модель	L	X	Lx
NDM2E-100	150	12	162
NDM2E-250	165	13	178
NDM2E-400	257	19	276
NDM2E-630	280	19	299
NDM2E-800	280	19	299

Механическая блокировка

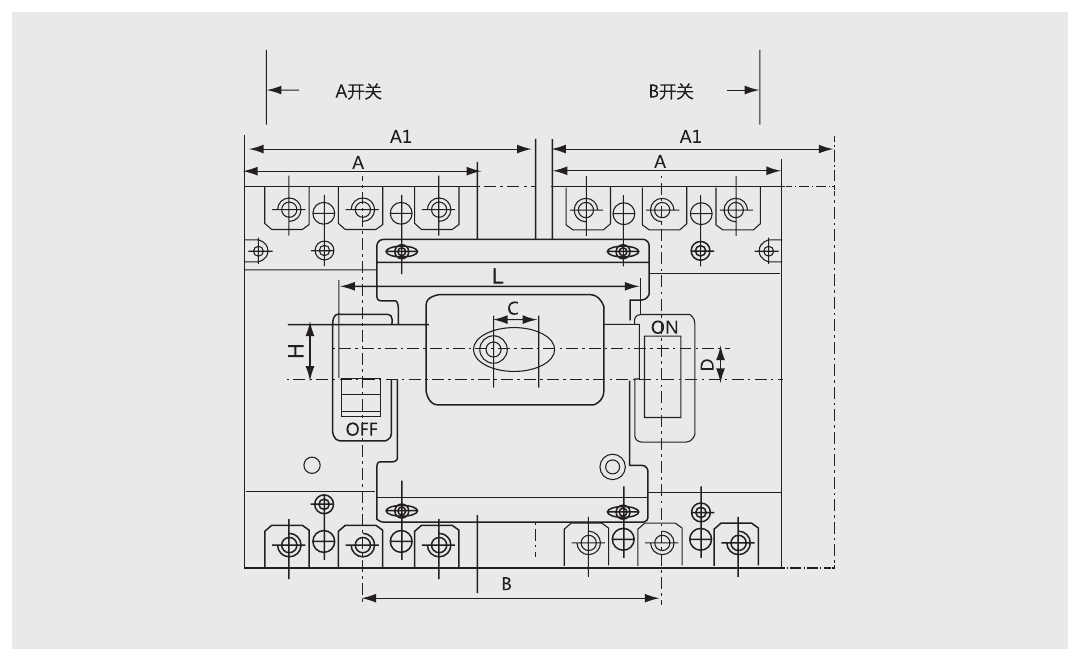

Взаимная механическая блокировка двух выключателей (A и B): одновременно может быть включён только один.

Применимость: все типоразмеры

Размеры механической блокировки, мм

	NDM2E-100	NDM2E-250	NDM2E-400	NDM2E-630/800
A	92	107	150	210
B	120	132	180	243
C	45	50	57	58
D	14	16,5	10	20
L	136	142,5	190	240
H	22	22	30	30

Блокирующее устройство MS2

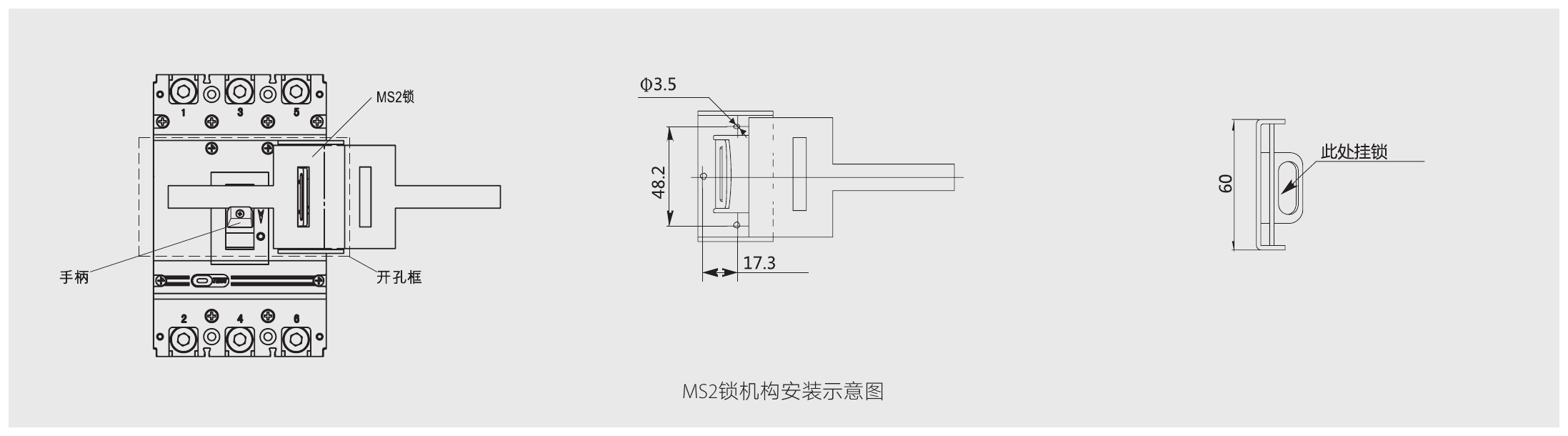

Отдельное устройство блокировки рукоятки навесным замком от ошибочного включения/отключения; устанавливается на крышке слева или справа (по умолчанию справа). На стороне установки MS2 нельзя ставить другие внутренние и внешние аксессуары.

Применимость: все типоразмеры

Адаптер связи DF-MB/C3

Модуль связи RS485 Modbus RTU для исполнений T/GT и «сигнал перегрузки без отключения». Питание 24 V DC (19,2–28,8 В), 0,96 Вт; адреса 1–99 (два переключателя ×10 и ×1); скорость 2400/4800/9600/19200 бит/с с блокировкой или разрешением команд управления; до 32 модулей на шине; три выхода DO (по умолчанию — сигнализация, конфигурируются, например, для управления моторным приводом); 90 × 71,7 × 22,5 мм (109,5 мм с клеммами), 0,075 кг, IP20, −25…70 °C. Питание — от изолированного источника, соответствующего требованиям ЭМС.

Применимость: исполнения T, GT

Втычное исполнение (основания MZ3) и выводы заднего присоединения

Z1 — выводы заднего присоединения; Z3H/Z3Q — интегрированное втычное исполнение с задним/передним присоединением на основаниях MZ3-400 (NDM2E-400) и MZ3-800 (NDM2E-630/800); выдвижное исполнение — основание CH2-800/M. Соединительные шины (P) и межфазные перегородки — опции.

Применимость: Z1 — все типоразмеры; Z3H — 100…800 (размеры даны для 400…800); Z3Q — 400…800

Токовые параметры вспомогательного и сигнального контактов

Inm, А	Ith, А	Ie при AC 400 В, А	Ie при DC 220 В, А
100, 250	3	0,3	0,15
400, 630, 800	3	0,4	0,15

Минимальная нагрузка вспомогательного контакта: 5 В, 160 мА.

Электрическая износостойкость вспомогательного контакта

Категория	Вкл. I/Ie	U/Ue	cos φ	Откл. I/Ie	U/Ue	cos φ	Циклов	Циклов/ч	Мин. время протекания тока
AC-15	10	1	0,3	1	1	0,3	6050	360	≥ 0,05 с
DC-13	1	1	6Pe	1	1	6Pe	6050	360	≥ T0,95 мс

Включающая и отключающая способность вспомогательного контакта

Категория	Вкл. I/Ie	U/Ue	cos φ	Откл. I/Ie	U/Ue	cos φ	Циклов	Циклов/ч	Мин. время протекания тока
AC-15	10	1,1	0,3	10	1,1	0,3	10	360	≥ 0,05 с
DC-13	1,1	1,1	6Pe	1,1	1,1	6Pe	10	360	≥ T0,95 мс

«6×P» — эмпирическое значение из соотношения 6×P = 300 мс при P = 50 Вт (верхний предел большинства нагрузок типа электромагнитов DC).

Коды встроенных аксессуаров и места их установки (слева/справа от рукоятки) — вкладка «Код заказа», Таблица 2. Аксессуары как товары — в разделе Аксессуары NDM2; в конфигураторе аксессуары подбираются автоматически по коду модификации.
