NDM2Z: DC-специалист
Создан специально для цепей постоянного тока (DC) с фиксированным расцепителем. Незаменим в системах солнечной энергетики (СЭС), телекоммуникациях, зарядных станциях и промышленном оборудовании с питанием от батарей.

Автоматические выключатели в литом корпусе серии NDM2Z предназначены для систем постоянного тока с номинальным рабочим напряжением до DC 250 В и номинальным током до 630 А. Выключатели защищают линии и источники питания от перегрузки и короткого замыкания.

Серия включает типоразмеры NDM2Z-63, NDM2Z-125, NDM2ZX-125 (малый корпус, 2P), NDM2Z-250, NDM2Z-400 и NDM2Z-630 с номинальными токами 10…630 А в исполнении 2P и 3P. Номинальная предельная наибольшая отключающая способность Icu = Ics — 25 кА (63), 35 кА (125, 250) и 50 кА (400, 630).

Выключатели применяются в новой энергетике, электроэнергетике, промышленной автоматизации, недвижимости, системах электропитания, связи, на железнодорожном транспорте, в промышленном и гражданском строительстве. Сертификаты CCC, TUV, CE.

Особенности

Высокая отключающая способность
Малое расстояние выброса дуги (≤50 мм для типоразмеров до 250, ≤100 мм для 400/630)
Стойкость к вибрации
Функция разъединения (изолирующая функция)
Последовательное соединение полюсов для цепей постоянного тока (схемы 2P и 3P)
Соответствие GB/T 14048.1, GB/T 14048.2, IEC 60947-1, IEC 60947-2

Область применения

Новая энергетика
Электроэнергетика
Промышленная автоматизация
Недвижимость
Системы электропитания
Связь
Железнодорожный транспорт
Промышленное и гражданское строительство

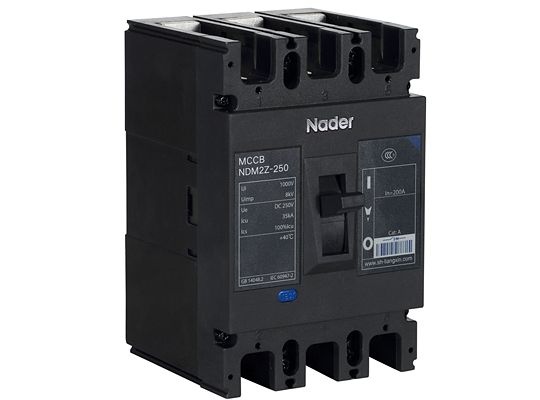

Внешний вид

По каталогу Lazzen (Nader) NDM2 Series, ред. 09.2025 (перевод на русский язык — 10.2026). Технические данные — на вкладке «Характеристики», структура кода и коды аксессуаров — на вкладке «Код заказа».

Особенности:

Тип расцепителя: термомагнитный (нерегулируемый)
In=10..630 A
Icu=25..50 кА
Un=250V DC
Установка: стационарный, втычной
Кат. применения: А
Кол-во полюсов: 2 / 3

Условия эксплуатации

Параметр	Значение
Температура окружающего воздуха	−35 °C … +70 °C, среднесуточная не выше +35 °C; выше +40 °C — со снижением номинала
Температура хранения	−40 °C … +75 °C
Высота над уровнем моря	≤ 2500 м; выше — со снижением номинала
Относительная влажность	≤ 50 % при +40 °C; при более низкой температуре допускается выше (до 90 % при +20 °C); принимать меры против конденсата
Степень загрязнения	3
Категория установки	III — при подключении к главной цепи; II — не подключённый к главной цепи
Условия установки	Взрывобезопасная среда без газов и токопроводящей пыли, разрушающих металл и изоляцию; защита от дождя и снега
Положение при установке	Вертикальное (отклонение ≤ ±22,5°) или горизонтальное

Таблица 1. Основные технические параметры выключателей

Параметр	NDM2Z-63	NDM2Z-125	NDM2ZX-125	NDM2Z-250	NDM2Z-400	NDM2Z-630
Номинальный ток типоразмера Inm, А	63	125	125	250	400	630
Номинальный ток In, А	10, 12.5, 16, 20, 25, 32, 40, 50, 63	16, 20, 25, 32, 40, 50, 63, 80, 100, 125	16, 20, 25, 32, 40, 50, 63, 80, 100, 125	125, 140, 160, 180, 200, 225, 250	225, 250, 315, 350, 400	400, 500, 630
Номинальное напряжение изоляции Ui, В	1000	1000	1000	1000	1000	1000
Номинальное импульсное выдерживаемое напряжение Uimp, В	8000	8000	8000	8000	8000	8000
Выдерживаемое напряжение промышленной частоты U (1 мин), В	3500	3500	3500	3500	3500	3500
Категория применения	A	A	A	A	A	A
Число полюсов	2, 3	2, 3	2	2, 3	2, 3	2, 3
Номинальное рабочее напряжение Ue DC, В	250	250	250	250	250	250
Номинальная предельная наибольшая отключающая способность Icu, кА	25	35	35	35	50	50
Номинальная рабочая наибольшая отключающая способность Ics, кА	25	35	35	35	50	50
Электрическая износостойкость, циклов	2000	1500	1500	1500	1000	1000
Механическая износостойкость без обслуживания, циклов	10000	8500	8500	8500	4000	4000
Механическая износостойкость с обслуживанием, циклов	20000	17000	17000	17000	8000	8000
Габариты L, мм	135	150	150	165	257	270
Габариты W, мм	78	92	64	107	150	182
Габариты H, мм	74	69	69	86	106,5	110,5
Расстояние выброса дуги, мм	≤50	≤50	≤50	≤50	≤100	≤100
Способ присоединения	переднее, Z1	переднее, P, Z1	переднее, P	переднее, P, Z1	переднее, P, Z1	переднее, P, Z1

1. Габаритные размеры указаны без клеммных крышек. 2. Выключатели NDM2Z в исполнении 2P не имеют исполнения Z1 (заднее присоединение); при необходимости обращайтесь к производителю. P — соединительные шины, Z1 — заднее присоединение.

Требования к защите (время-токовые характеристики)

Номинальный ток расцепителя, А	Тепловой расцепитель (+40 °C): время несрабатывания при 1,05In (холодное состояние), ч	Тепловой расцепитель: время срабатывания при 1,3In (нагретое состояние), ч	Ток срабатывания электромагнитного расцепителя, А	Примечание
10 ≤ In ≤ 63	1	1	10In × (1 ± 20 %)	для распределения электроэнергии
63 < In ≤ 630	2	2	10In × (1 ± 20 %)	для распределения электроэнергии

Потери мощности выключателей NDM2Z

Модель	Ток, А	2P: переднее/заднее, Вт	2P: втычное, переднее, Вт	2P: втычное, заднее, Вт	3P: переднее/заднее, Вт	3P: втычное, переднее, Вт	3P: втычное, заднее, Вт
NDM2Z-63, прямой нагрев (10–25 А)	25	19	—	21	28	—	32
NDM2Z(X)-125, прямой нагрев (16–25 А)	25	27	28	30	40	42	45
NDM2Z-63, косвенный нагрев (32–63 А)	63	13	—	16	20	—	24
NDM2Z(X)-125, косвенный нагрев (32–100 А)	100	23	25	27	35	37	40
NDM2Z(X)-125, косвенный нагрев (125 А)	125	26	28	29	39	42	43
NDM2Z-250, косвенный нагрев (125–225 А)	225	41	44	47	62	66	70
NDM2Z-250, косвенный нагрев (250 А)	250	45	49	49	67	73	73
NDM2Z-400, косвенный нагрев (225–400 А)	400	77	80	83	115	120	125
NDM2Z-630, косвенный нагрев (400–630 А)	630	125	—	133	187	—	200

Коэффициенты снижения номинала в зависимости от температуры

№	Inm, А	40 °C	45 °C	50 °C	55 °C	60 °C	65 °C	70 °C
1	63	1	0,979	0,958	0,937	0,915	0,893	0,871
2	125	1	0,977	0,954	0,931	0,907	0,883	0,858
3	250	1	0,982	0,963	0,944	0,924	0,904	0,882
4	400	1	0,981	0,962	0,942	0,922	0,901	0,879
5	630	1	0,979	0,958	0,937	0,915	0,893	0,871

При температуре окружающего воздуха ниже 40 °C снижение номинала не требуется.

Коэффициенты снижения номинала для больших высот

Высота над уровнем моря, м	2000	2500	3000	3500	4000	4500	5000
Поправочный коэффициент рабочего тока	1	1	0,98	0,97	0,95	0,94	0,93
Выдерживаемое напряжение промышленной частоты, В	3500	3500	3150	3000	2800	2650	2500
Напряжение изоляции, В	1000	1000	900	850	810	770	730

Выбор сечения проводников

Номинальный ток, А	Сечение проводника, мм²
16, 20	2,5
25	4,0
32	6,0
40, 50	10
63	16
80	25
100	35
125, 140	50
160	70
180, 200, 225	95
250	120
315, 350	185
400	240

Выбор кабелей и медных шин

Номинальный ток, А	Кабель: количество	Кабель: сечение, мм²	Медная шина: количество	Медная шина: размер, мм × мм
500	2	150	2	30 × 5
630	2	185	2	40 × 5

1. Способ присоединения выбирайте по разделу «Габаритные, установочные размеры и способ присоединения». 2. Медные шины нельзя присоединять непосредственно к корпусу выключателя — необходимо дополнительно заказать соединительные шины.

Изоляционные расстояния при установке в металлическом шкафу, мм

Модель	A (от вводных выводов до стенки), с клеммной крышкой	A, без клеммной крышки	B (от боковой стороны до стенки)	C (от выводных выводов до стенки)
NDM2Z-63	25	65	30	30
NDM2Z-125	25	65	30	30
NDM2ZX-125	25	65	30	30
NDM2Z-250	25	65	30	30
NDM2Z-400	25	120	35	35
NDM2Z-630	25	120	35	35

Минимальное межосевое расстояние при установке в ряд

Модель	Ширина 2P, мм	Ширина 3P, мм	Межосевое расстояние I, 2P, мм	Межосевое расстояние I, 3P, мм
NDM2Z-63	78	78	108	108
NDM2Z-125	92	92	122	122
NDM2ZX-125	64	/	108	/
NDM2Z-250	107	107	137	137
NDM2Z-400	150	150	190	190
NDM2Z-630	182	182	222	222

1. При установке в ряд или друг над другом проверьте, что изоляционные воздушные расстояния соединительных шин или кабелей не уменьшаются. 2. Класс допуска для размеров без указания допусков — по GB/T 1804-c.

Минимальное расстояние между выключателями при установке друг над другом

Модель	H с клеммной крышкой, мм	H без клеммной крышки, мм
NDM2Z-63	90	90
NDM2Z-125	90	91
NDM2ZX-125	90	91
NDM2Z-250	90	93
NDM2Z-400	155	155
NDM2Z-630	155	155

1. Перед подачей напряжения проверьте, что клеммные крышки или межфазные перегородки установлены. 2. Класс допуска для размеров без указания допусков — по GB/T 1804-c.

Время-токовые характеристики (ВАХ)

Время-токовые характеристики NDM2Z: Iop — ток срабатывания, А; top — время срабатывания, с. Красный — NDM2Z-63, тёмно-синий — NDM2Z(X)-125, малиновый — NDM2Z-250, коричневый — NDM2Z-400, оранжевый — NDM2Z-630

Габаритные и установочные размеры

NDM2Z-63: переднее присоединение (2P, 3P), разметка монтажной панели

NDM2Z-63: заднее присоединение Z1 (3P), разметка монтажной панели

NDM2ZX-125 (малый корпус): переднее присоединение (2P), разметка монтажной панели

NDM2Z-125: переднее присоединение (2P, 3P), разметка монтажной панели

NDM2Z-125: заднее присоединение Z1 (3P), разметка монтажной панели

NDM2Z-250: переднее присоединение (2P, 3P), разметка монтажной панели

NDM2Z-250: заднее присоединение Z1 (3P), разметка монтажной панели

NDM2Z-400: переднее присоединение (2P, 3P), разметка монтажной панели

NDM2Z-400: заднее присоединение Z1 (3P), разметка монтажной панели

NDM2Z-630: переднее присоединение (2P, 3P), разметка монтажной панели

NDM2Z-630: заднее присоединение Z1 (3P), разметка монтажной панели

Схемы подключения

Независимый расцепитель AC 220/380 В с промежуточным реле DC 24 В (KA — реле, контакт 1 А; FT — расцепитель)

Монтаж, втычное и выдвижное исполнение

Положение при установке: вертикальная (слева) и горизонтальная (справа)

Изоляционные расстояния A, B, C при установке в металлическом шкафу

Межосевое расстояние I при установке выключателей в ряд

Расстояние H при установке друг над другом: 1 — изолированный кабель, 2 — кабельный наконечник, 3 — соединение без изоляции

Рукоятка CS1-B: установка и разметка дверцы

Рукоятка CS1-F: установка и разметка дверцы

Рукоятка CS2-B: установка и разметка дверцы (>200 мм от петли)

Рукоятка CS2-F: установка и разметка дверцы (≥200 мм от петли)

Рукоятка IP65 (типоразмеры до 250): разметка дверцы

Рукоятка IP65 (типоразмеры 400 и выше): разметка дверцы

Дополнительно

ND	M	2		-			/					-
1	2	3	4		5	6		7	8	9	10		11

Расшифровка обозначения:

№	Параметр	Расшифровка
1	Код предприятия	ND: Nader Liangxin Electrical (низковольтная аппаратура марки Nader)
2	Код изделия	M: автоматический выключатель в литом корпусе
3	Порядковый номер разработки	Порядковый номер разработки: 2
4	Код производной серии	Z: выключатель в литом корпусе для постоянного тока; ZX: выключатель для постоянного тока в малом корпусе (только типоразмер 125, 2P)
5	Типоразмер	Типоразмер (Inm, А): 63, 125, 250, 400, 630 (см. таблицу 1); для ZX — только 125
6	Способ управления	без кода: непосредственное управление рукояткой; P: моторный привод; Z: поворотная рукоятка
7	Число полюсов	Число полюсов: 2, 3 (NDM2ZX-125 — только 2)
8	Код расцепителя	0: без расцепителя; 2: только мгновенный расцепитель; 3: комбинированный (термомагнитный) расцепитель
9	Код аксессуаров	Код аксессуаров: см. таблицу 2
10	Номинальный ток, А	Номинальный ток In, А: 63 — 10…63; 125/ZX-125 — 16…125; 250 — 125…250; 400 — 225…400; 630 — 400, 500, 630 (см. таблицу 1)
11	Способ присоединения	без кода: стандартное исполнение (переднее присоединение); P: соединительные шины; Z1: заднее присоединение

Таблица 2. Код модификации и место установки аксессуаров

Код

Состав комплектации

Описание

Меcто установки

NDM2Z-63/2P

NDM2Z-63/3P

NDM2Z-125/2P

NDM2Z-125/3P

NDM2ZX-125/2P

NDM2Z-250/2P

NDM2Z-250/3P

NDM2Z-400/2P

NDM2Z-400/3P

NDM2Z-630/2P

NDM2Z-630/3P

Без аксессуаров

Независимый расцепитель

Двойной вспомогательный контакт

Вспомогательный контакт

Расцепитель минимального напряжения

Независимый расцепитель + двойной вспомогательный контакт

У NDM2Z-63 в каталоге размещение зеркальное по сравнению с остальными типоразмерами

Независимый расцепитель + двойной вспомогательный контакт

Независимый расцепитель + вспомогательный контакт

Независимый расцепитель + расцепитель минимального напряжения

Две группы двойных вспомогательных контактов

Две группы вспомогательных контактов

Двойной вспомогательный контакт + вспомогательный контакт

Расцепитель минимального напряжения + двойной вспомогательный контакт

Расцепитель минимального напряжения + вспомогательный контакт

Сигнальный (аварийный) контакт

Независимый расцепитель + сигнальный контакт

Двойной вспомогательный контакт + сигнальный контакт

Так нарисовано в каталоге для NDM2Z-63 (значки не совпадают с названием строки) — требует уточнения у производителя

Двойной вспомогательный контакт + сигнальный контакт

Расцепитель минимального напряжения + сигнальный контакт

Независимый расцепитель + вспомогательно-сигнальный контакт

Вспомогательно-сигнальный контакт

Двойной вспомогательный контакт + вспомогательно-сигнальный контакт

Расцепитель минимального напряжения + вспомогательно-сигнальный контакт

Примечание: выключатели серии NDM2Z в исполнении 2P не имеют исполнения с задним присоединением Z1; при необходимости обращайтесь к производителю.

Номинальные токи по типоразмерам (таблица 1): NDM2Z-63 — 10, 12.5, 16, 20, 25, 32, 40, 50, 63 А; NDM2Z-125 и NDM2ZX-125 — 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 А; NDM2Z-250 — 125, 140, 160, 180, 200, 225, 250 А; NDM2Z-400 — 225, 250, 315, 350, 400 А; NDM2Z-630 — 400, 500, 630 А.

Способ присоединения по типоразмерам: NDM2Z-63 — переднее, Z1; NDM2ZX-125 — переднее, P; NDM2Z-125/250/400/630 — переднее, P, Z1.

Пример: NDM2Z-63/2300 10A — NDM2Z, типоразмер 63, 2 полюса, комбинированный расцепитель, без аксессуаров, In = 10 А (в прайсе записывается как «NDM2Z-63/2 3 00 10A»).

При заказе расцепителя минимального напряжения, независимого расцепителя или моторного привода укажите напряжение питания цепи управления.

Аксессуары и дополнительные элементы:

Внутренние аксессуары (вспомогательные, сигнальные и вспомогательно-сигнальные контакты, независимый расцепитель, расцепитель минимального напряжения) устанавливаются слева или справа от рукоятки; допустимые комбинации и стороны установки задаются кодом аксессуаров (таблица 2). Внешние аксессуары: механическая блокировка, блокирующее устройство MS2, моторный привод, ручные приводы CS1/CS2 и IP65, клеммные крышки, соединительные шины, межфазные перегородки.

Вспомогательный контакт (одинарный и двойной)

В положении выключателя «отключено» или «свободное расцепление»: F12–F11 замкнут, F14–F11 разомкнут (у двойного — также F22–F21 замкнут, F24–F21 разомкнут). При включении выключателя контакты переключаются.

Условный тепловой ток Ith 3 А; номинальный рабочий ток AC 400 В — 0,3 А (типоразмеры 63/125/250) и 0,4 А (400/630); DC 220 В — 0,15 А. Минимальная нагрузка 5 В, 160 мА.

Применимость: все типоразмеры; монтаж слева/справа от рукоятки — см. табл. 2 (для NDM2ZX-125 — только слева, коды 20, 21)

Электрические параметры вспомогательного контакта

Inm, А	Ith, А	Ie при AC 400 В, А	Ie при DC 220 В, А
63, 125, 250	3	0,3	0,15
400, 630	3	0,4	0,15

Минимальная нагрузка: 5 В, 160 мА.

Сигнальный (аварийный) контакт

При нормальном включении и отключении выключателя контакт не срабатывает; только после свободного расцепления (или аварийного отключения) он изменяет исходное состояние — нормально разомкнутый (B14–B11) замыкается, нормально замкнутый (B12–B11) размыкается. После взвода выключателя контакт возвращается в исходное положение.

Применимость: все типоразмеры; по табл. 2 устанавливается слева от рукоятки

Электрические параметры сигнального контакта

Inm, А	Ith, А	Ie при AC 380 В, А	Ie при DC 220 В, А
63, 125, 250	3	0,3	0,15
400, 630	3	0,3	0,15

Вспомогательно-сигнальный (аварийный) контакт

Один аксессуар, объединяющий функции вспомогательного и сигнального контактов (коды 48, 58, 68, 78).

Применимость: все типоразмеры; по табл. 2 устанавливается слева от рукоятки

Расцепитель минимального напряжения

При напряжении 35–70 % номинального надёжно срабатывает и отключает выключатель; при напряжении ниже 35 % номинального предотвращает включение; при напряжении не менее 85 % номинального обеспечивает включение выключателя.

Напряжение управления: AC 230 В, AC 380 В.

Внимание: на расцепитель сначала подаётся питание — только после этого выключатель можно взвести и включить, иначе выключатель будет повреждён.

Применимость: все типоразмеры, кроме NDM2ZX-125; устанавливается справа от рукоятки (см. табл. 2)

Пусковой ток и потребляемая мощность расцепителя минимального напряжения

Модель	Пусковой ток AC 230 В, А	Пусковой ток AC 380 В, А	Мощность втягивания AC 230 В, Вт	Мощность втягивания AC 380 В, Вт	Мощность удержания AC 230 В, Вт	Мощность удержания AC 380 В, Вт
NDM2Z-63	0,006	0,001	/	/	0,66	1,1
NDM2Z-125	0,006	0,001	/	/	0,66	1,1
NDM2Z-250	0,65	0,5	151	207	0,7	0,8
NDM2Z-400	0,65	0,5	151	207	0,7	0,8
NDM2Z-630	0,65	0,5	151	207	0,7	0,8

Независимый расцепитель

При напряжении питания цепи управления 70–110 % номинального надёжно отключает выключатель при всех условиях эксплуатации.

Напряжение управления: AC 230 В, AC 380 В, DC 24 В, DC 220 В.

Для управления расцепителем AC 220/380 В от цепи DC 24 В используется промежуточное реле KA (DC 24 В, нагрузочная способность контакта 1 А); номинальное напряжение расцепителя FT равно напряжению питания на A1, A2.

Применимость: все типоразмеры; монтаж слева/справа — см. табл. 2 (одиночный, код 10, — слева)

Пусковой ток и потребляемая мощность независимого расцепителя

Модель	Ток DC 24 В, А	Ток AC 230 В, А	Ток DC 220 В, А	Ток AC 380 В, А	Мощность DC 24 В, Вт	Мощность AC 230 В, Вт	Мощность DC 220 В, Вт	Мощность AC 380 В, Вт
NDM2Z-63	4,1	0,5	0,3	0,4	99,3	115	76,2	155,6
NDM2Z-125	6,8	0,5	0,3	0,4	164,5	115	76,2	155,6
NDM2Z-250	6,8	0,5	0,3	0,4	164,5	115	76,2	155,6
NDM2Z-400	3,4	0,5	0,3	0,26	82,3	110,6	62	105
NDM2Z-630	3,4	0,3	0,3	0,26	82,3	62	62	105

Механическая блокировка

Механическая блокировка двух выключателей (A и B), исключающая их одновременное включение.

Применимость: NDM2Z-63, 125, 250, 400, 630

Размеры механизма механической блокировки, мм

Модель	A	A1	B	C	D	L	H
NDM2Z-63	78	—	102	38	13	116	22
NDM2Z-125	92	—	120	45	10	136	22
NDM2Z-250	107	—	132	50	16,5	136	22
NDM2Z-400	150	—	180	57	10	190	30
NDM2Z-630	182	—	235	58	8	240	30

Класс допуска для размеров без указания допусков — по GB/T 1804-c.

Блокирующее устройство MS2

Блокирующее устройство раздельного типа: устанавливается слева или справа на лицевой крышке выключателя и предотвращает ошибочное включение/отключение персоналом; рукоятка блокируется навесным замком.

При установке MS2 на той же стороне нельзя устанавливать другие внутренние и внешние аксессуары.

Применимость: серия NDM2Z; левое или правое исполнение

Моторный (двигательный) привод

Моторный привод для NDM2Z-63…630 (код способа управления P). Управление кнопками SB1 (включение) и SB2 (отключение), предоставляемыми пользователем; X — клеммник, P1, P2 — внешнее питание.

Напряжение питания: AC 110 В, AC 230 В, AC 380 В; DC 24 В, DC 110 В, DC 220 В.

Применимость: NDM2Z-63…630

Технические параметры моторного привода

Выключатель	Мощность AC/DC 220 В, Вт	AC/DC 110 В, Вт	AC 380 В, Вт	DC 24 В, Вт	Износостойкость, циклов	Высота привода H, мм
NDM2Z-63	180	180	350	80	10000	92
NDM2Z-125	180	180	350	80	8500	90
NDM2Z-250	180	180	350	80	8500	92
NDM2Z-400	350	250	600	160	4000	149
NDM2Z-630	350	250	600	160	4000	147

Ручной привод (поворотная рукоятка) CS1 / CS2

Поворотная рукоятка для управления через дверцу шкафа (код способа управления Z). Исполнения: B — круглая рукоятка, F — квадратная рукоятка; также рукоятки IP65. Длина рукоятки: при Inm ≤ 250 — 65 мм (B и F); при Inm ≥ 400 — 91,5 мм (B) и 95 мм (F). Размер D (длина вала) по умолчанию 150 мм, по заказу — 200/300/350/650 мм.

Применимость: CS1: NDM2Z-63…630; CS2: NDM2Z-125…630

Способ установки внешних аксессуаров и их размеры, мм

Модель аксессуара	Выключатель	H	A	B (2P)	B (3P)	Способ установки
CS1-63	NDM2Z-63	53,5	100	25	25	вертикальная
CS1-100	NDM2Z-125	49	104	30	30	вертикальная
CS1-225	NDM2Z-250	55	143	35	35	вертикальная
CS1-400	NDM2Z-400	85	194	137	185	вертикальная
CS1-630	NDM2Z-630	84	200	171	229	вертикальная
CS2-100	NDM2Z-125	46	35	11,5	11,5	вертикальная
CS2-225	NDM2Z-250	48	35	31	31	вертикальная
CS2-400	NDM2Z-400	61	68	15	15	вертикальная
CS2-630	NDM2Z-630	61	67,5	15	15	горизонтальная

B — круглая рукоятка, F — квадратная. Класс допуска для размеров без указания допусков — по GB/T 1804-c.

Клеммные крышки

Устанавливаются с двух сторон выключателя и обеспечивают «нулевой выброс дуги»; высота и ширина совпадают с размерами выключателя.

Применимость: NDM2Z-63, 125, 250, 400, 630

Длина выключателя с клеммными крышками, мм

Модель	Длина корпуса L	Увеличение длины X	Длина с крышками Lx
NDM2Z-63	135	20	175
NDM2Z-125	150	12	162
NDM2Z-250	165	19	184
NDM2Z-400	257	19	276
NDM2Z-630	270	19	289

Класс допуска для размеров без указания допусков — по GB/T 1804-c.

Соединительные шины и межфазные перегородки

Соединительные шины (код присоединения P) — опция для подключения медных шин; шины нельзя присоединять непосредственно к корпусу выключателя. Межфазные перегородки входят в перечень аксессуаров.

Применимость: соединительные шины P: NDM2Z-125, NDM2ZX-125, NDM2Z-250, 400, 630

Электрическая износостойкость вспомогательного контакта

Категория применения	Включение I/Ie	U/Ue	cosφ	Отключение I/Ie	U/Ue	cosφ	Число циклов	Частота, циклов/ч	Минимальное время протекания тока
AC-15	10	1	0,3	1	1	0,3	6050	360	≥0,05 с
DC-13	1	1	6Pe	1	1	6Pe	6050	360	≥T0,95 мс

Включающая и отключающая способность вспомогательного контакта

Категория применения	Включение I/Ie	U/Ue	cosφ	Отключение I/Ie	U/Ue	cosφ	Число циклов	Частота, циклов/ч	Минимальное время протекания тока
AC-15	10	1,1	0,3	10	1,1	0,3	10	360	≥0,05 с
DC-13	1,1	1,1	6Pe	1,1	1,1	6Pe	10	360	≥T0,95 мс

Значение «6×P» — эмпирическое: получено из соотношения 6×P = 300 мс при верхнем пределе мощности большинства электромагнитных нагрузок постоянного тока P = 50 Вт.

Коды встроенных аксессуаров и места их установки (слева/справа от рукоятки) — вкладка «Код заказа», Таблица 2. Аксессуары как товары — в разделе Аксессуары NDM2; в конфигураторе аксессуары подбираются автоматически по коду модификации.
