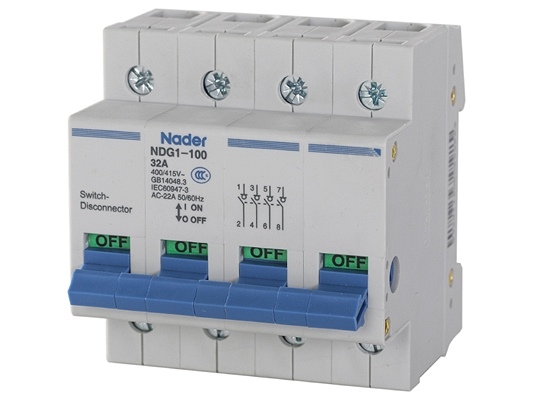

Выключатели нагрузки NDG1-100
Выключатели нагрузки NDG1-100

Отправить запрос

Заполните форму ниже и наши менеджеры свяжутся с вами в ближайшее время и ответят на все ваши вопросы
Вы должны принять перед отправкой.
Назначение:

Разъединители серии NDG1 подходят для линий переменного тока 50 Гц/60 Гц, номинальным напряжением до 415 В, номинальным током до 100-125 А.

Они используются в линейных распределительных установках в зданиях и сооружениях, в промышленных системах распределения электроэнергии, в качестве выключателя нагрузки (расцепителя) цепей, а также могут использоваться для нечастых операций включения-выключения.

Конструктивное исполнение:
  • Модульная сборка: Гибкий выбор количества полюсов.

  • Двойной разрыв: Надежное отключение цепи.

Типоразмеры:

Габаритные размеры ВхШхГ (мм):

  1. Исполнения 1P– 83х18х60,4
  2. Исполнения 2P– 83х36х60,4
  3. Исполнения 3P– 83х54х60,4
  4. Исполнения 4P– 83х72х60,4

Основные рабочие параметры


Модель  NDG1-100(1P) NDG1-100(2P) NDG1-100(3P) NDG1-100(4P)
Категория применения AC-22A
Номинальный ток (Inom), А 16, 20, 25, 32, 40, 50, 63, 80, 100
Номинальное рабочее напряжение Ue, В AC 230/240V AC 400/415V AC 400/415V AC 400/415V
Номинальное изоляционное напряжение (Ui), В 1000 В
Коммутационная способность 3×In(400 В,cosφ=0.65)
Пиковый ток (Icm), А 20×In (415 В, cosφ=0.9)
Стойкость к короткому замыканию (Icw), А 20×In(415 В, 1 сек)
Сертификация ССC, CE, TUV
Рабочая температура: от -35°C до +70°C, среднее значение за 24 часа не должно превышать +35°C
Высота над уровнем моря: Установка на высоте не более 2000 м
Относительная влажность при эксплуатации/хранении: ◆ При температуре окружающего воздуха +40°C влажность не должна превышать 50%.
◆ При более низких температурах допускается повышенная влажность (например, 80% при +20°C).
◆ При возможном образовании конденсата из-за перепадов температур пользователь должен принять дополнительные защитные меры.
Устойчивость к агрессивным средам Выдерживает влияние солевого тумана и масляных испарений
Запрещено использование в:

Взрывоопасных средах

Средах с коррозионными газами или токопроводящей пылью, разрушающими металл и изоляцию
Защита от осадков: Установка допускается только в местах, защищённых от дождя и снега
Степень загрязнения Уровень 2
Степень защиты IP20
Класс установки Категория II (уровень нагрузки) и Категория III (уровень распределения и управления)
Способ монтажа Установка на стандартную DIN-рейку TH35×7.5 мм
Ориентация монтажа Вертикальная установка
Экологические требования Соответствие стандарту RoHS
Крепёжные винты:

Размер: M7. Момент затяжки: 3,5 Н·м
Момент затяжки должен строго соблюдаться для предотвращения повреждения клемм.
Сечение подключаемых проводов: 2–50 мм²
Соответствие стандартам

  • GB 14048.3-2008: Низковольтная коммутационная аппаратура и аппаратура управления. Часть 3: Выключатели, разъединители, выключатели-разъединители и комбинации с предохранителями.

  • IEC 60947-3:2005: Низковольтная коммутационная аппаратура и аппаратура управления. Часть 3: Выключатели, разъединители, выключатели-разъединители и комбинации с предохранителями.
* - обновление исполнения по Datasheet от 22.12.2016 г.
ND
G
1
-
100
/
/
+
1 2 3 4 5 6 7

Расшифровка обозначения:

№ Параметр Расшифровка
1 Код производителя ND: Nader Низковольтное оборудование
2 Код изделия G:Разъединитель (выключатель нагрузки)
3 Серийный номер конструкции 1
4 Типоразмер 100: Размер корпуса
5 Номинальный рабочий ток (A) 16, 20, 25, 32, 40, 50, 63, 80, 100
6 Число полюсов 1P, 2P, 3P, 4P
7 Дополнительные аксессуары Вспомогательный контакт OF3

Вспомогательный контакт OF3 указывается как дополнительный элемент в шифровке заказа при необходимости. На левой стороне можно установить не более 3 вспомогательных контактов.

Аксессуары и дополнительные элементы:

Дополнительные контакты OF3 устанавливаются с левой стороны разъединителя и выполняют следующие функции:

  • Индикация состояния (ВКЛ/ВЫКЛ) положения основных контактов выключателя нагрузки

  • Расширение возможностей контроля цепи
