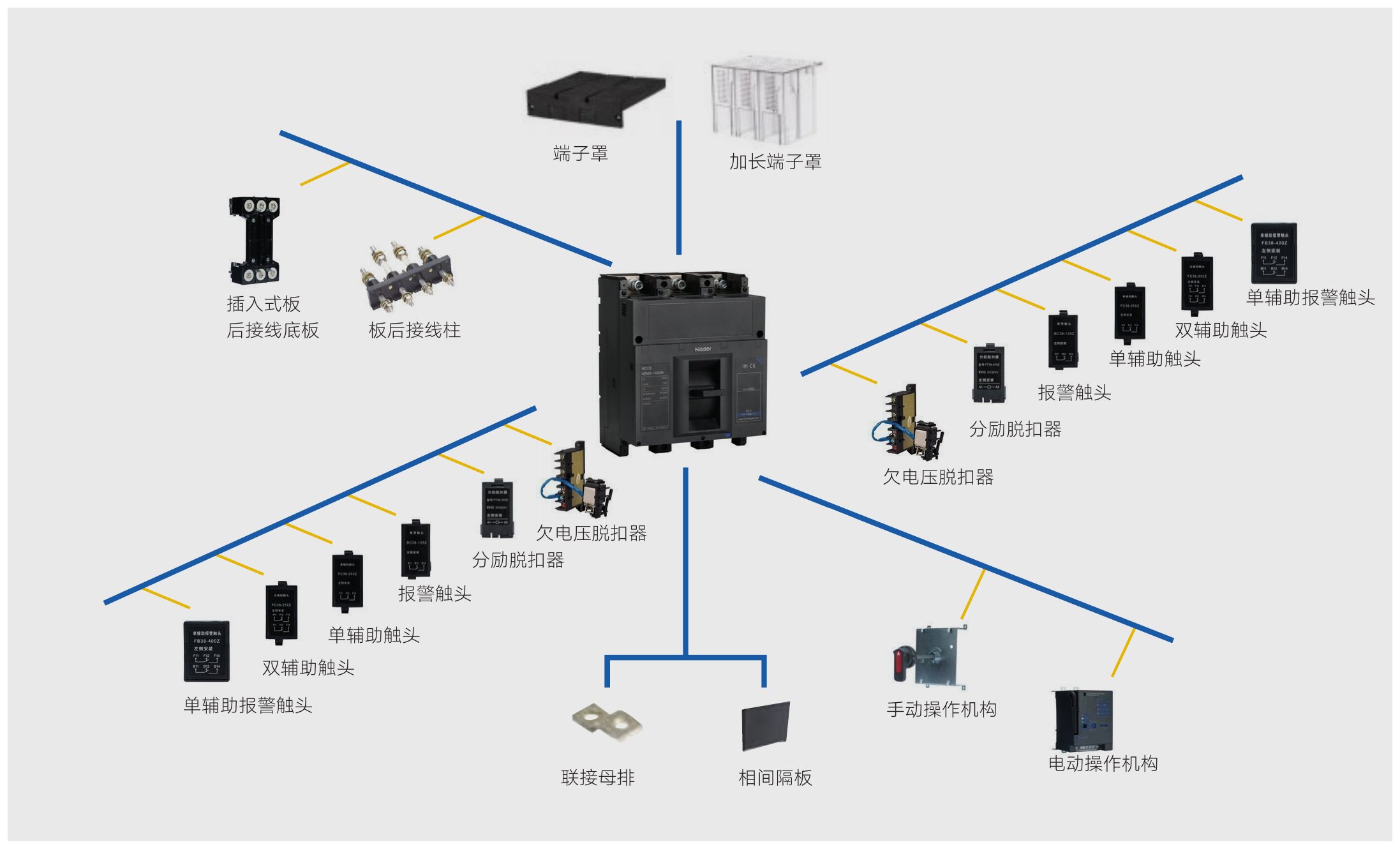

Для автоматических выключателей NDM3 выпускаются внутренние и внешние аксессуары в модульном исполнении. Они устанавливаются быстро и не требуют регулировки. Внутренние аксессуары — вспомогательные, двойные вспомогательные, сигнальные (аварийные) и вспомогательно-сигнальные контакты, независимый расцепитель, расцепитель минимального напряжения — монтируются в отсеки слева и справа от рукоятки; комбинация и место установки задаются кодом аксессуаров в коде заказа выключателя (таблица 2, для NDM3-1600 — отдельная таблица).
Внешние аксессуары: моторный привод (AC 110/230/380 В, DC 24/110/220 В), ручной поворотный привод CS1/CS2 с круглой или квадратной рукояткой и рукоятки IP65 для управления через дверь щита, механическая блокировка двух выключателей, блокирующее устройство MS2 под навесной замок, клеммные и удлинённые клеммные крышки, межфазные перегородки, соединительные шины, детали заднего присоединения и втычного исполнения.
Для подключения солнечных электростанций к сети предусмотрен расцепитель минимального напряжения с выдержкой времени 0–10 с, который вместе с моторным приводом автоматически отключает выключатель при пропадании сети и снова включает его после восстановления напряжения (коды 30Q…78Q). Втычные аксессуары в пазах «ласточкин хвост» упрощают замену и обслуживание (кроме NDM3-160).

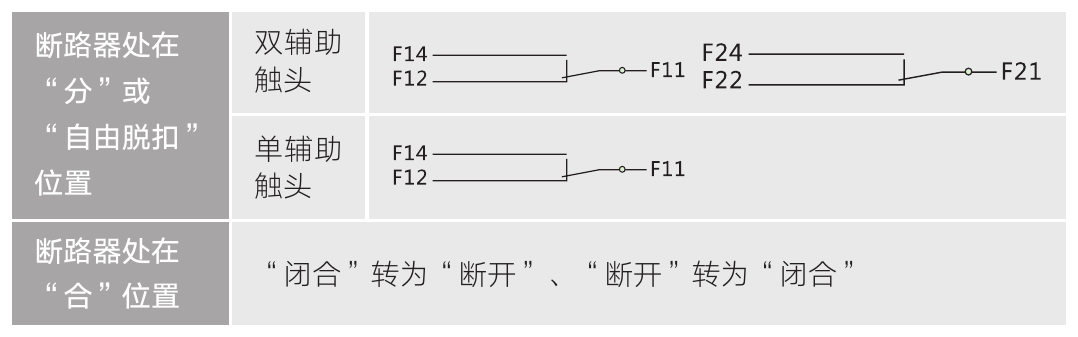

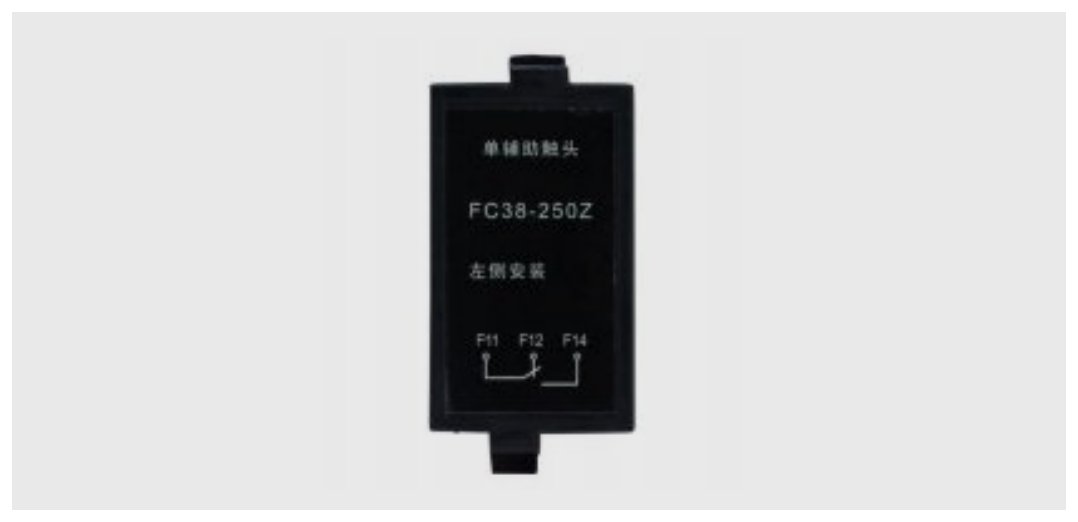

Сигнализирует положение главных контактов выключателя: в положении «отключено» и «свободное расцепление» F11–F12 замкнут, F11–F14 разомкнут; при включении состояния меняются на противоположные. Коммутационная способность: AC-15 (включение 10 Ie, отключение 1 Ie, cos φ 0,3; 6050 циклов, 360 циклов/ч), DC-13 (1 Ie, 6Pe). Минимальная нагрузка 5 В, 160 мА. У NDM3-1600 устанавливается до четырёх вспомогательных контактов справа от рукоятки.
Применимость: NDM3-63…1600 (все типоразмеры)
Место установки: слева или справа от рукоятки — по коду аксессуаров (табл. 2); у NDM3-1600 — справа
Напряжения / исполнения: Ith 3 А; AC 400 В — 0,3/0,4 А; DC 220 В — 0,15 А
Токовые параметры вспомогательных контактов
Два переключающих контакта в одном модуле: группы F11/F12/F14 и F21/F22/F24. В положении «отключено» и «свободное расцепление» F11–F12 и F21–F22 замкнуты; при включении состояния меняются на противоположные. Токовые параметры — как у вспомогательного контакта.
Применимость: NDM3-63, 125, 160, 250L/M/H, 250 4P, 400, 630, 800 (нет у NDM3-250C и NDM3-1600)
Место установки: по умолчанию слева от рукоятки; у NDM3-160 в комбинации с НР — справа

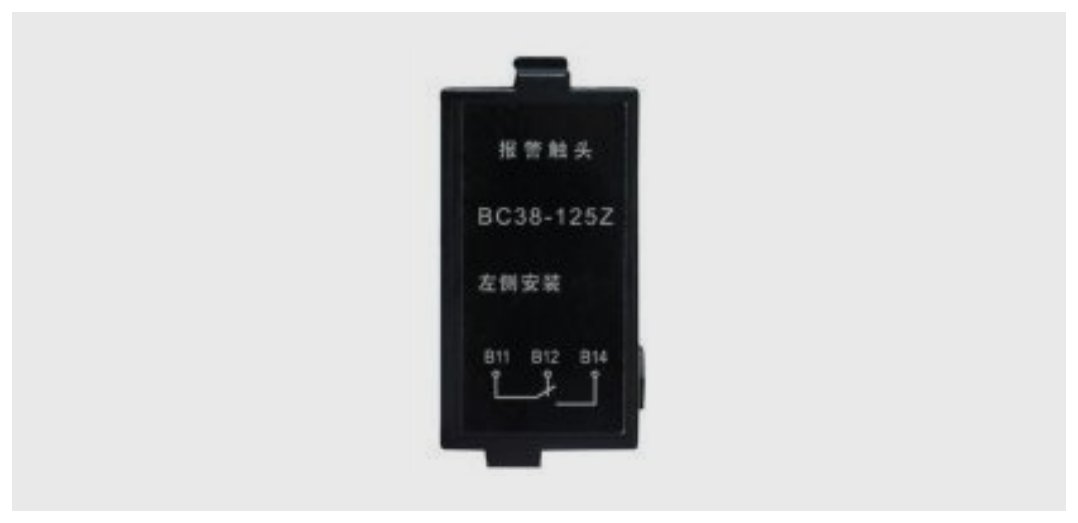

Сигнализирует аварийное отключение выключателя. При нормальных включении и отключении не срабатывает; после свободного расцепления (аварийного отключения) B11–B14 замыкается, B11–B12 размыкается; после повторного взвода возвращается в исходное положение.
Место установки: по умолчанию слева от рукоятки; у NDM3-1600 — слева (до двух контактов)
Токовые параметры сигнальных контактов
Один модуль, объединяющий функции вспомогательного и сигнального контактов (辅报触头); занимает одно место установки.
Применимость: NDM3-63…800 (нет у NDM3-1600)
Место установки: по умолчанию слева от рукоятки; у NDM3-160 в комбинации с НР — справа; у NDM3-250C в комбинации с РМН — слева
Напряжения / исполнения: параметры контактов — как у вспомогательного и сигнального контактов

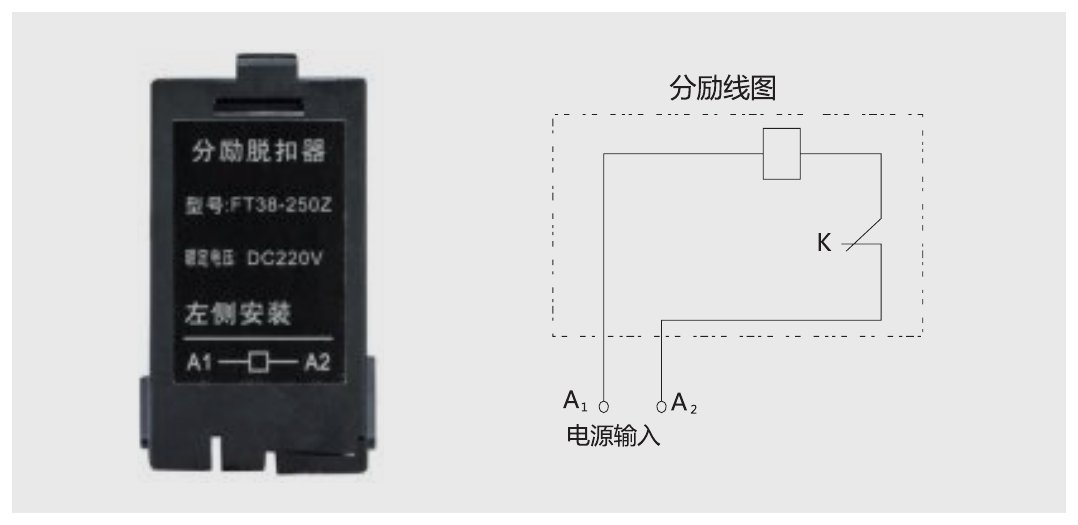

Дистанционное отключение выключателя подачей напряжения на выводы A1, A2: при напряжении 70–110 % номинального надёжно отключает выключатель при любых условиях работы. Для управления расцепителем AC 220/380 В от цепей DC 24 В применяется промежуточное реле KA (DC 24 В, контакты 1 A). У NDM3-1600 — до двух расцепителей (код K01 и др.), напряжения DC 24, AC/DC 110, AC/DC 230 В, мощность удержания 3,5 Вт, мгновенная 230–300 Вт.
Применимость: NDM3-63…1600
Место установки: по умолчанию справа от рукоятки; у NDM3-160 — слева; у NDM3-1600 — справа (нижний ряд)
Напряжения / исполнения: AC 50/60 Гц 220/230 В, AC 380/400 В, DC 24 В, DC 220/230 В; NDM3-1600: DC 24 В, AC/DC 110 В, AC/DC 230 В
Пусковой ток и потребляемая мощность независимого расцепителя

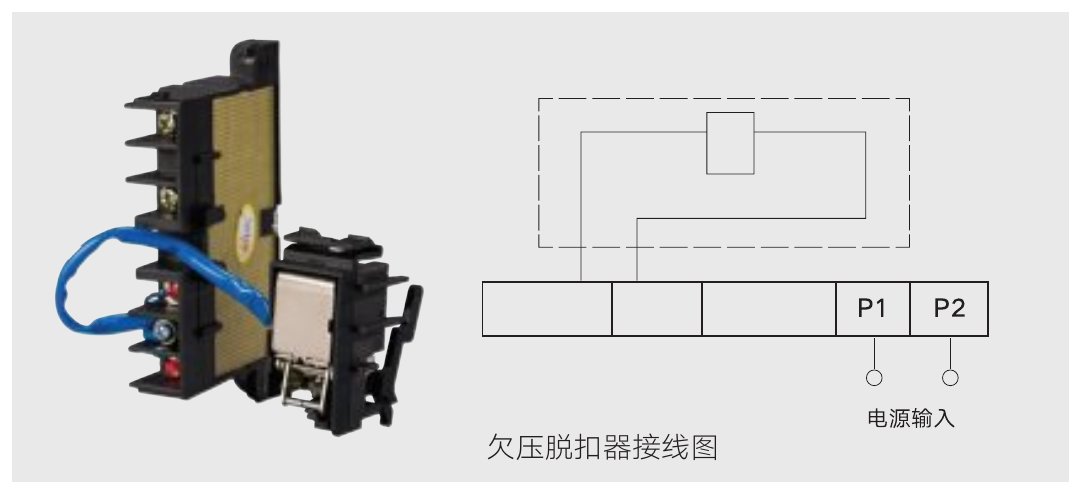

Отключает выключатель при снижении напряжения управления до 35–70 % номинального; ниже 35 % препятствует включению; при напряжении ≥ 85 % номинального включение обеспечивается. На расцепитель необходимо сначала подать напряжение, затем взводить и включать выключатель — иначе выключатель будет повреждён. Подключение к выводам P1, P2.
Место установки: по умолчанию слева от рукоятки; у NDM3-250C — справа; у NDM3-1600 — справа (нижний ряд, до двух расцепителей)
Напряжения / исполнения: AC 50/60 Гц 220/230 В, AC 380/400 В, DC 24 В, DC 220/230 В; NDM3-1600: AC/DC 110 В, AC/DC 230 В, AC 400 В
Пусковой ток и потребляемая мощность расцепителя минимального напряжения

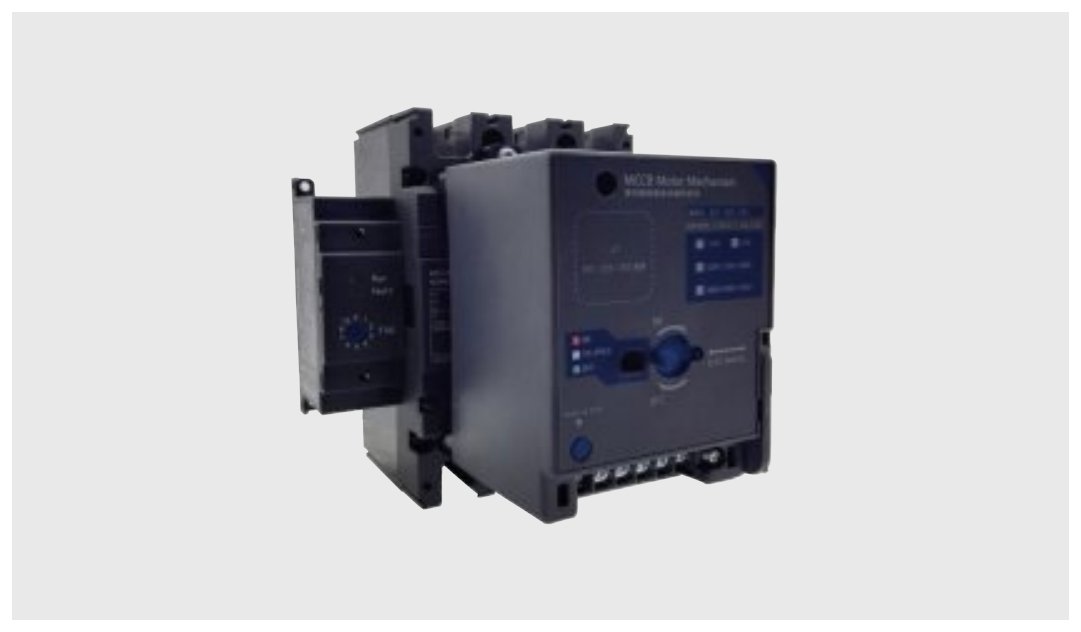

Для подключения распределённых солнечных электростанций к сети. При 35–70 % Un и при снижении ниже 30 % Un отключает выключатель с регулируемой выдержкой 0–10 с и выдаёт сигнал тревоги; при восстановлении напряжения до 85 % Un через 1–2 с контроллер даёт команду моторному приводу на взвод и включение. Защищает от островного режима и автоматически возвращает генерацию в сеть. Коды аксессуаров 30Q, 50Q, 70Q, 71Q, 38Q, 78Q (таблица 3); обязателен моторный привод P.
Применимость: NDM3-63, 125, 250, 400, 630, 800 (нет у NDM3-160 и NDM3-1600; 38Q и 78Q нет у NDM3-800)
Место установки: по умолчанию слева от рукоятки; у NDM3-250C — справа
Напряжения / исполнения: моторный привод AC 230 В / DC 220 В (по схеме)
Исполнение с автоматическим повторным включением: габарит K, мм

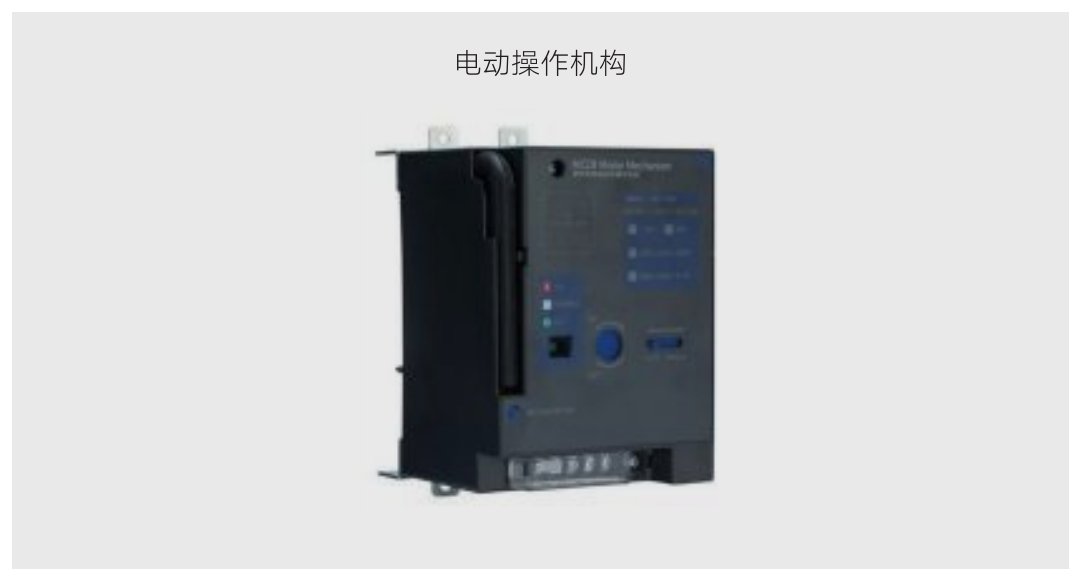

Дистанционное включение и отключение выключателя. Управление кнопками SB1 (включить) и SB2 (отключить), предоставляемыми пользователем; питание на P1, P2, клеммная колодка X.
Место установки: на лицевую панель выключателя (код способа управления P)
Напряжения / исполнения: AC 50/60 Гц 110, 230, 380 В; DC 24, 110, 220 В (для NDM3-63/100C/125C привода на DC 24 В нет)
Технические параметры моторного привода

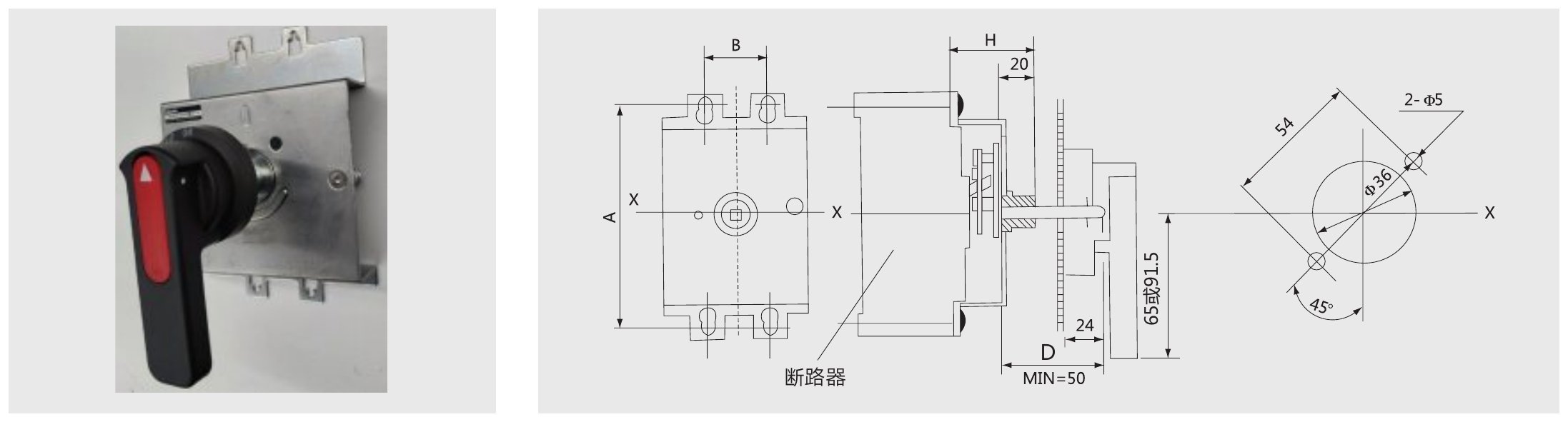

Управление выключателем через дверь щита. CS1 и CS2 — два варианта механизма; B — круглая рукоятка, F — квадратная. Длина рукоятки: до 250 — 65 мм (B и F), от 400 — 91,5 мм (B) / 95 мм (F). Длина вала D по умолчанию 150 мм, по заказу 200/300/350/650 мм. Также рукоятки IP65 (для корпусов до 250 и от 400) и отдельная рукоятка NDM3-1600.
Применимость: NDM3-63…800, NDM3-1600
Место установки: на лицевую панель выключателя, вертикальная установка (код способа управления Z)
Напряжения / исполнения: —
Ручной привод: модели и установочные размеры, мм

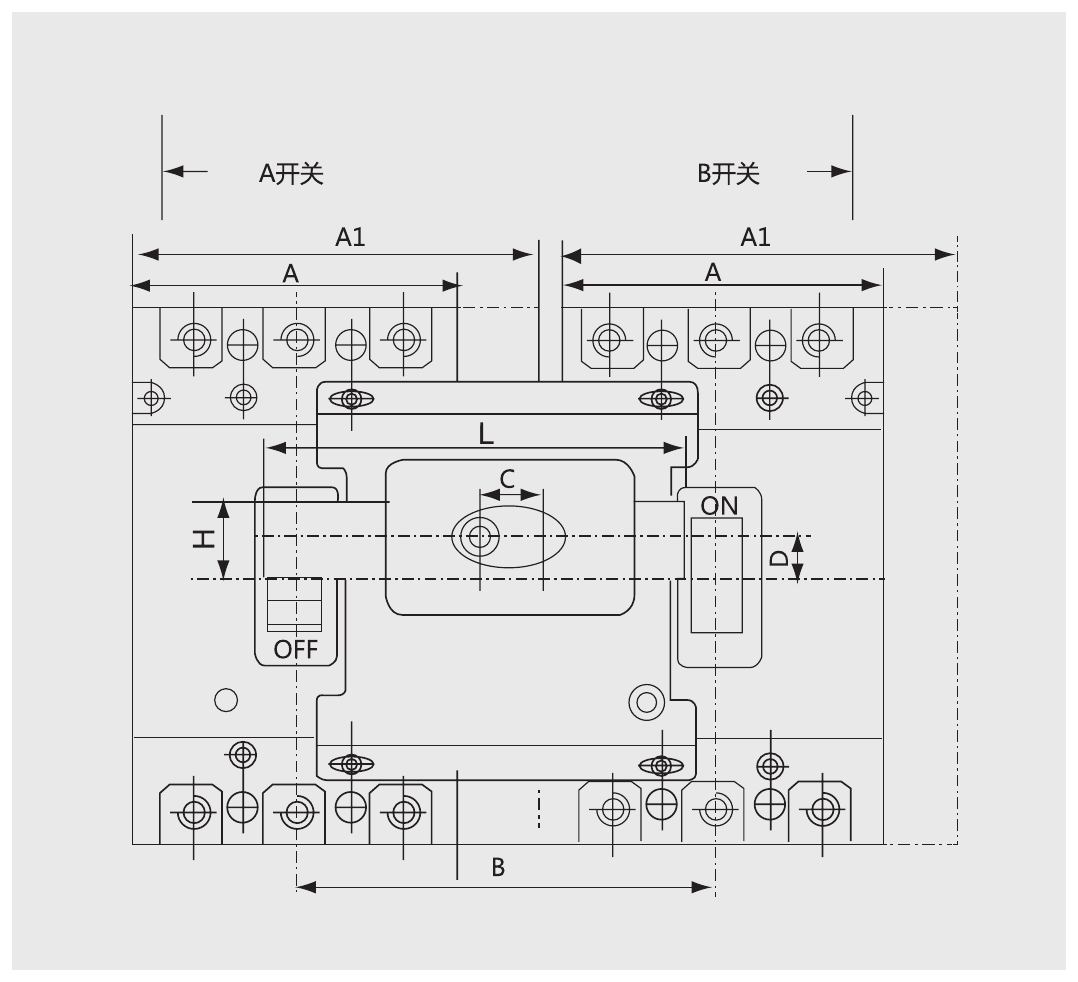

Взаимная механическая блокировка двух выключателей (A и B), смонтированных рядом: включение одного возможно только при отключённом другом.
Применимость: NDM3-125, 250, 400, 630, 800 (3P и 4P)
Место установки: на лицевые панели двух выключателей
Механическая блокировка: размеры, мм

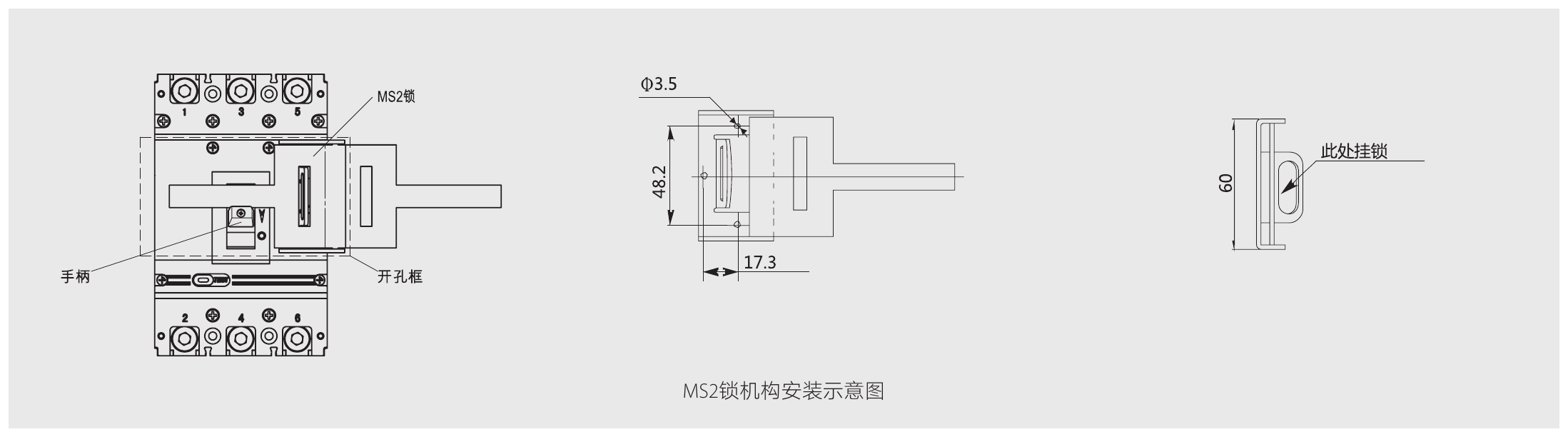

Блокировка рукоятки навесным замком от ошибочного включения и отключения персоналом. Устанавливается слева или справа на лицевой крышке выключателя (по умолчанию справа). При установке MS2 на той же стороне нельзя ставить другие внутренние и внешние аксессуары.
Применимость: серия NDM3
Место установки: справа на лицевой крышке (по умолчанию) или слева

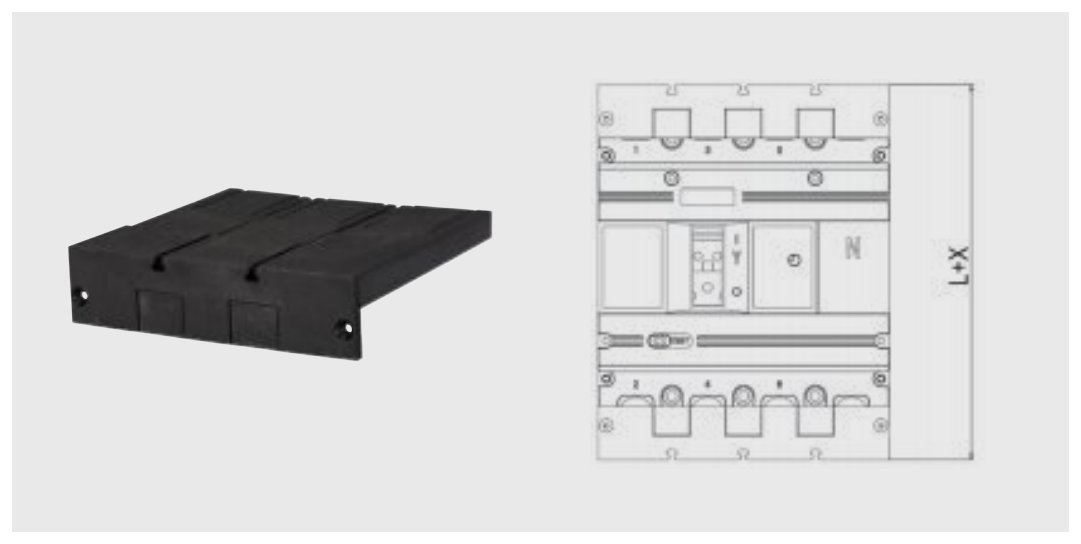

Устанавливается на входные и выходные выводы и обеспечивает нулевое расстояние выброса дуги; высота и ширина совпадают с выключателем.
Применимость: NDM3-63…800, NDM3-1600 (только 3P)
Место установки: на выводы сверху и снизу
Клеммные крышки: длина изделия, мм

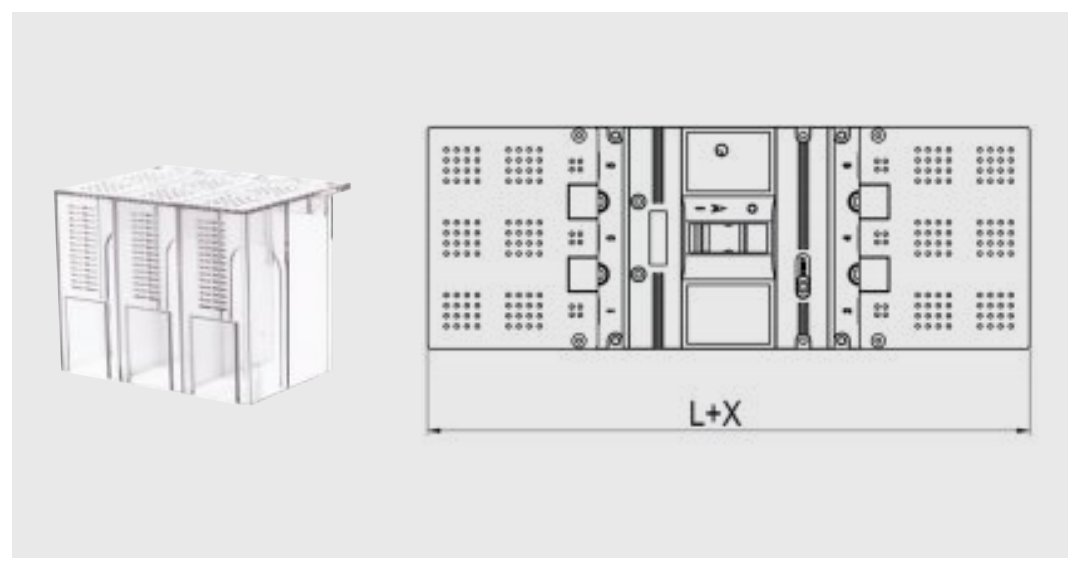

Применяется в основном при монтаже неизолированных кабелей и защищает их.
Применимость: NDM3-125 U/R/H, NDM3-250 L/M, NDM3-400 3P, NDM3-630 3P
Удлинённые клеммные крышки: длина изделия, мм

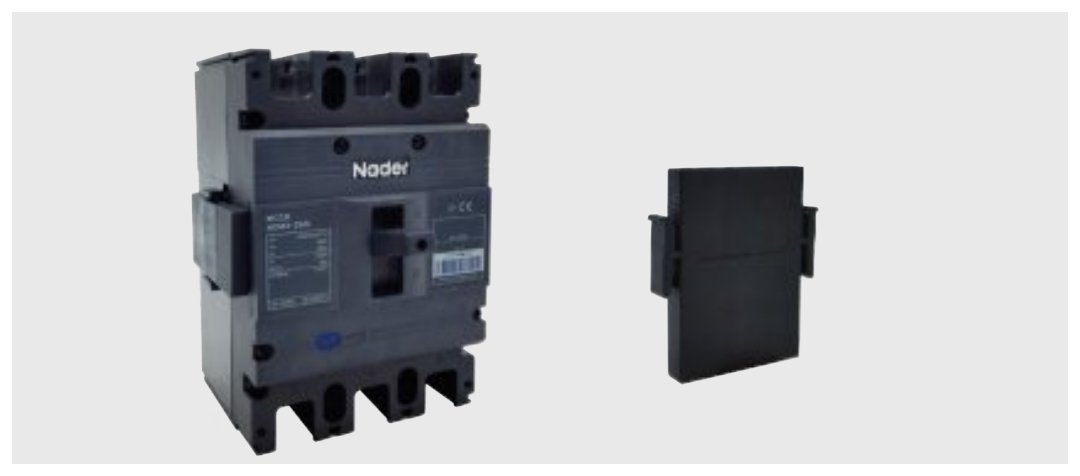

Модули независимого расцепителя, вспомогательного, сигнального и вспомогательно-сигнального контактов, устанавливаемые в пазы «ласточкин хвост» по бокам выключателя. Упрощают обслуживание и замену, сохраняют единый внешний вид, комплектуются клеммной крышкой, повышающей степень защиты. Для 3P.
Применимость: NDM3 3P, кроме NDM3-160
Место установки: по бокам выключателя
Напряжения / исполнения: как у соответствующих внутренних аксессуаров
Удлинённые шины для переднего присоединения (код присоединения P).
Место установки: на выводы
Шпильки заднего присоединения (Z1) и платы втычного исполнения с передним (Z3Q) и задним (Z3H) присоединением.
Применимость: NDM3-63…800 (NDM3-63 4P — без Z3Q/Z3H), NDM3-1600 — Z1 (HZ1/CZ1)
Место установки: на выводы / под выключатель
Изолирующие перегородки между выводами соседних полюсов (показаны в перечне аксессуаров).
Место установки: между выводами
Аксессуары NDM3
