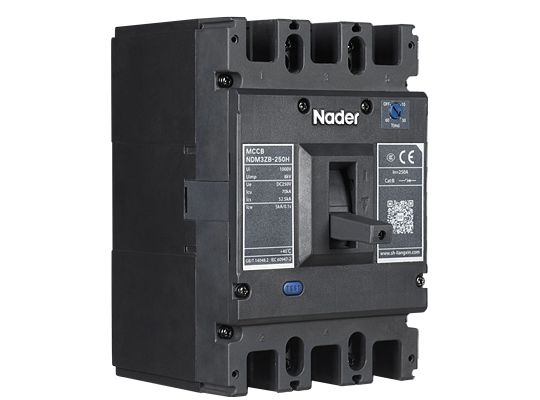

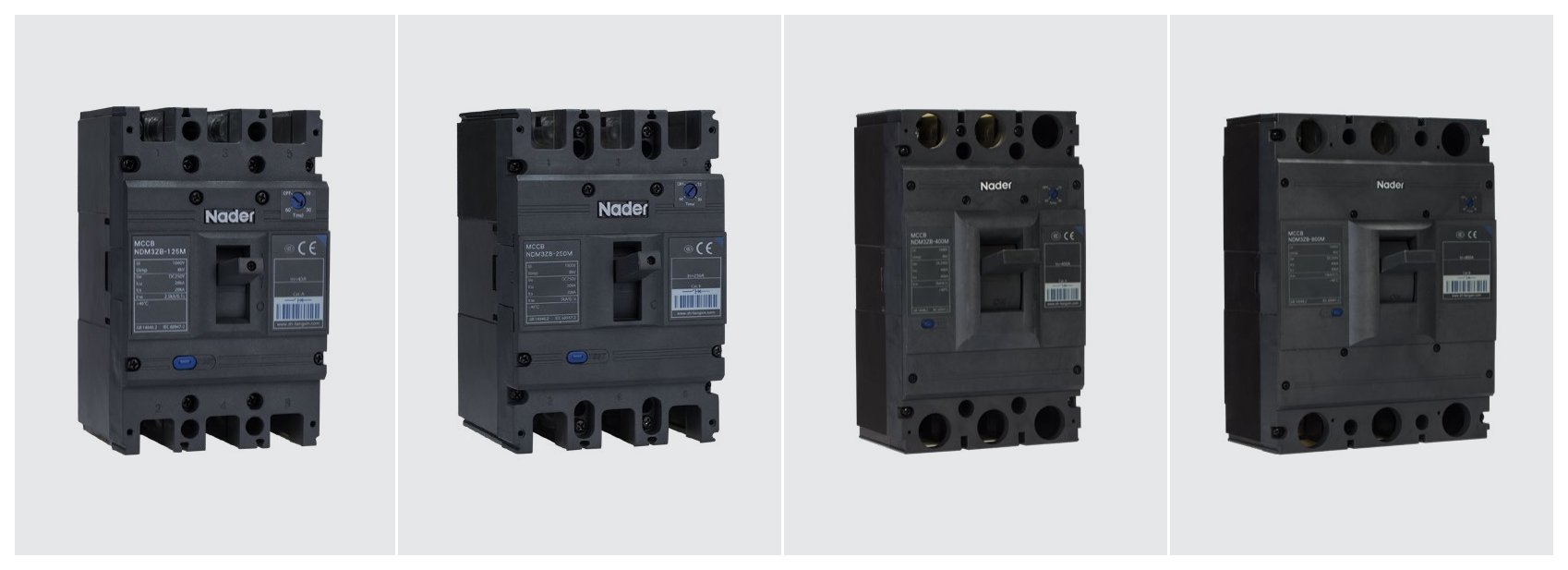

NDM3ZB: DC-защита с селективностью
Уникальная модель для постоянного тока с фиксированным расцепителем и регулируемой выдержкой времени (ZB). Обеспечивает селективное срабатывание в сложных DC-сетях, минимизируя зоны отключения.

Автоматический выключатель для постоянного тока с фиксированным расцепителем и регулируемой выдержкой времени. Представлены типоразмерами до 125А, 250А, 400А, 800А.

NDM3ZB — двухполюсные автоматические выключатели постоянного тока в литом корпусе с трёхступенчатой защитой для систем DC 250 В на номинальные токи от 40 до 800 А (типоразмеры 125, 250, 400 и 800). Выключатель защищает линии и источники питания от перегрузки (длительная выдержка), от короткого замыкания с регулируемой кратковременной выдержкой и мгновенно при больших токах КЗ.

Регулируемая выдержка при КЗ (OFF, 10, 30, 60 мс) позволяет строить селективную защиту в разветвлённых сетях постоянного тока: типоразмеры 250–800 относятся к категории применения B и выдерживают кратковременный ток Icw 5–10 кА в течение 0,1 с. Отключающая способность — 20/40 кА (исполнение M) и 70 кА (исполнение H).

Выключатели применяются в новой энергетике, электроэнергетике, промышленной автоматике, системах электропитания и телекоммуникаций, на железнодорожном транспорте, в промышленном и гражданском строительстве. Соответствуют GB/T 14048.1, GB/T 14048.2, IEC 60947-1 и IEC 60947-2, сертификат CCC.

Особенности

Номинальное напряжение DC 250 В, 2 полюса
Номинальные токи 40–800 А в типоразмерах 125 / 250 / 400 / 800
Icu 20 кА (M, 125/250), 40 кА (M, 400/800), 70 кА (H); Ics 20 / 40 / 52,5 кА
Регулируемая кратковременная выдержка при КЗ: OFF, 10, 30, 60 мс; мгновенная уставка 16 In, ток селективной зоны 10 In
Категория применения B (250–800), Icw 5 / 5 / 10 кА за 0,1 с
Высокая отключающая способность, малое расстояние выброса дуги, вибростойкость

Область применения и условия эксплуатации

Температура эксплуатации −35…+70 °C (средняя за сутки не выше +35 °C); выше +40 °C — снижение номинального тока по таблице
Высота установки до 2500 м (выше — коэффициенты для высокогорья)
Степень загрязнения 3; категория перенапряжения III
Установка вертикальная (наклон до ±22,5°) или горизонтальная

NDM3ZB-125, NDM3ZB-250, NDM3ZB-400, NDM3ZB-800

По документации Lazzen (Nader): каталог NDM3 CN 2023.4.24, гл. 8 NDM3ZB. Перевод на русский язык — 10.2026. Технические данные — на вкладке «Характеристики», структура кода и коды аксессуаров — на вкладке «Код заказа», документы — на вкладке «Документы».

Особенности:

Тип расцепителя: термомагнитный (нерег.)
In=40..800 A
Icu=20..70 кА
Un=250V DC
Установка: стационарный
Кат. применения: А / B
Кол-во полюсов: 2 / 3

Кратко

Параметр	Значение
Тип расцепителя	термомагнитный с кратковременной выдержкой при КЗ (трёхступенчатая защита)
Номинальный ток In, А	40–800
Отключающая способность Icu, кА	20–70
Номинальное напряжение	DC 250 В
Число полюсов	2P
Исполнение / монтаж	стационарное, переднее присоединение; соединительные шины P
Стандарты	GB/T 14048.2, IEC 60947-2

Основные технические параметры

Таблица 1. Основные технические параметры NDM3ZB

Параметр	NDM3ZB-125	NDM3ZB-250	NDM3ZB-400	NDM3ZB-800
Номинальный ток типоразмера Inm, А	125	250	400	800
Номинальный ток In, А	40, 50, 63, 80, 100, 125	125, 140, 160, 180, 200, 225, 250	225, 250, 315, 350, 400	400, 500, 630, 700, 800
Номинальное рабочее напряжение Ue	DC 250 В	DC 250 В	DC 250 В	DC 250 В
Ui / Uimp, В	1000 / 8000	1000 / 8000	1000 / 8000	1000 / 8000
Выдерживаемое напряжение 50 Гц (1 мин), В	3500	3500	3500	3500
Категория применения	A	B	B	B
Icw, кА / 0,1 с	2,5	5	5	10
Число полюсов	2	2	2	2
Icu, кА (M / H)	20 / 70	20 / 70	40 / 70	40 / 70
Ics, кА (M / H)	20 / 52,5	20 / 52,5	40 / 52,5	40 / 52,5
Электрическая износостойкость, циклов	5000	5000	4000	3000
Механическая износостойкость без / с обслуживанием, циклов	15000 / 30000	15000 / 30000	10000 / 20000	10000 / 20000
Габариты L × W × H, мм	150 × 92 × 87,5	165 × 107 × 105	257 × 150 × 107	280 × 210 × 112
Расстояние выброса дуги, мм	≤ 50	≤ 50	≤ 100	≤ 100
Способ подключения	переднее, P	переднее, P	переднее, P	переднее, P

Потери мощности (2 полюса, переднее присоединение)

Модель	Рабочий ток, А	Потери, Вт
NDM3ZB-125 (40–100 А)	100	35
NDM3ZB-125 (125 А)	125	39
NDM3ZB-250 (125–225 А)	225	62
NDM3ZB-250 (250 А)	250	67
NDM3ZB-400	400	115
NDM3ZB-800 (400–630 А)	630	187
NDM3ZB-800 (700–800 А)	800	262

Снижение номинального тока по температуре и высоте

Коэффициенты снижения номинального тока по температуре

Температура	NDM3ZB-125	NDM3ZB-250	NDM3ZB-400	NDM3ZB-800
40 °C	1	1	1	1
45 °C	0,977	0,982	0,981	0,98
50 °C	0,954	0,963	0,962	0,96
55 °C	0,931	0,944	0,942	0,939
60 °C	0,907	0,942	0,922	0,918
65 °C	0,883	0,904	0,901	0,897
70 °C	0,858	0,882	0,879	0,877

Коэффициенты для высокогорья

Высота, м	2000	2500	3000	3500	4000	4500	5000
Коэффициент рабочего тока	1	1	0,98	0,97	0,95	0,94	0,93
Выдерживаемое напряжение 50 Гц, В	3500	3500	3150	3000	2800	2650	2500
Напряжение изоляции, В	1000	1000	900	850	810	770	730

Время-токовые характеристики (ВАХ)

Защита от перегрузки (тепловой расцепитель, +40 °C)

Номинальный ток, А	1,05 In: время несрабатывания, ч	1,3 In: время срабатывания, ч
40 ≤ In ≤ 63	1	1
63 < In ≤ 800	2	2

Защита от короткого замыкания

Параметр	125 / 250 / 400 / 800
Уставка мгновенного срабатывания (заводская)	16 In ± 20 %
Ток срабатывания с кратковременной выдержкой Is	10 In ± 20 %
Уставка времени кратковременной выдержки	OFF, 10, 30, 60 мс
Допуск уставки времени	5 %

Время кратковременной выдержки — задержка, добавляемая к времени мгновенного отключения для селективности, а не полное время отключения.

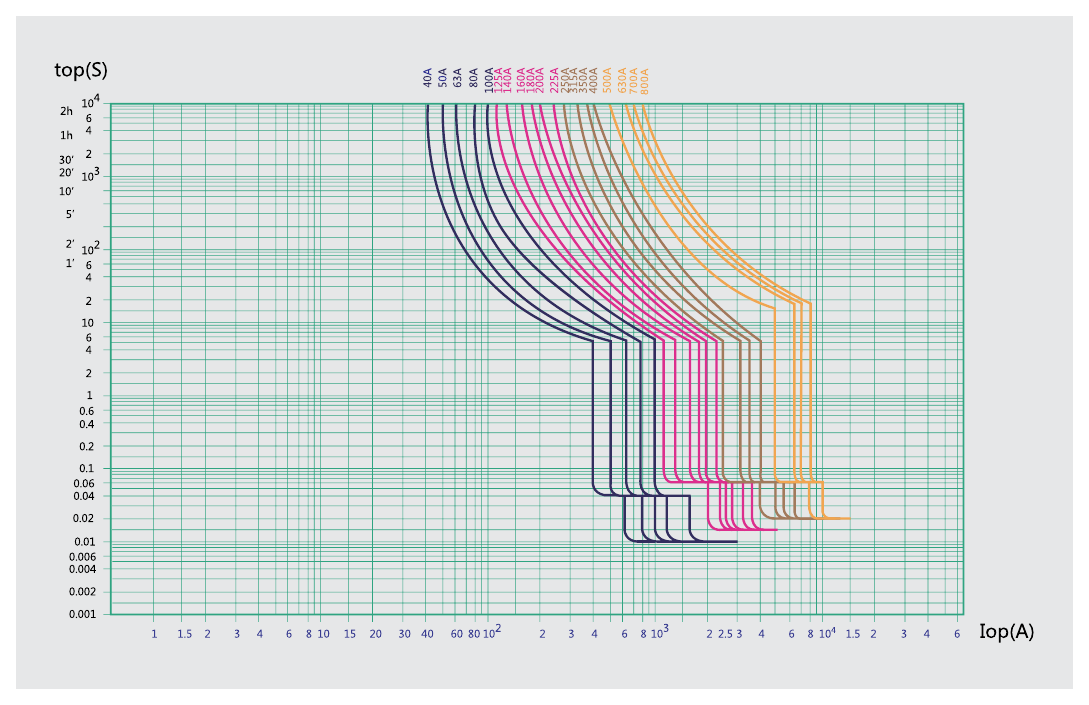

ВАХ NDM3ZB, In 40–800 А (Iop — ток срабатывания, top — время срабатывания)

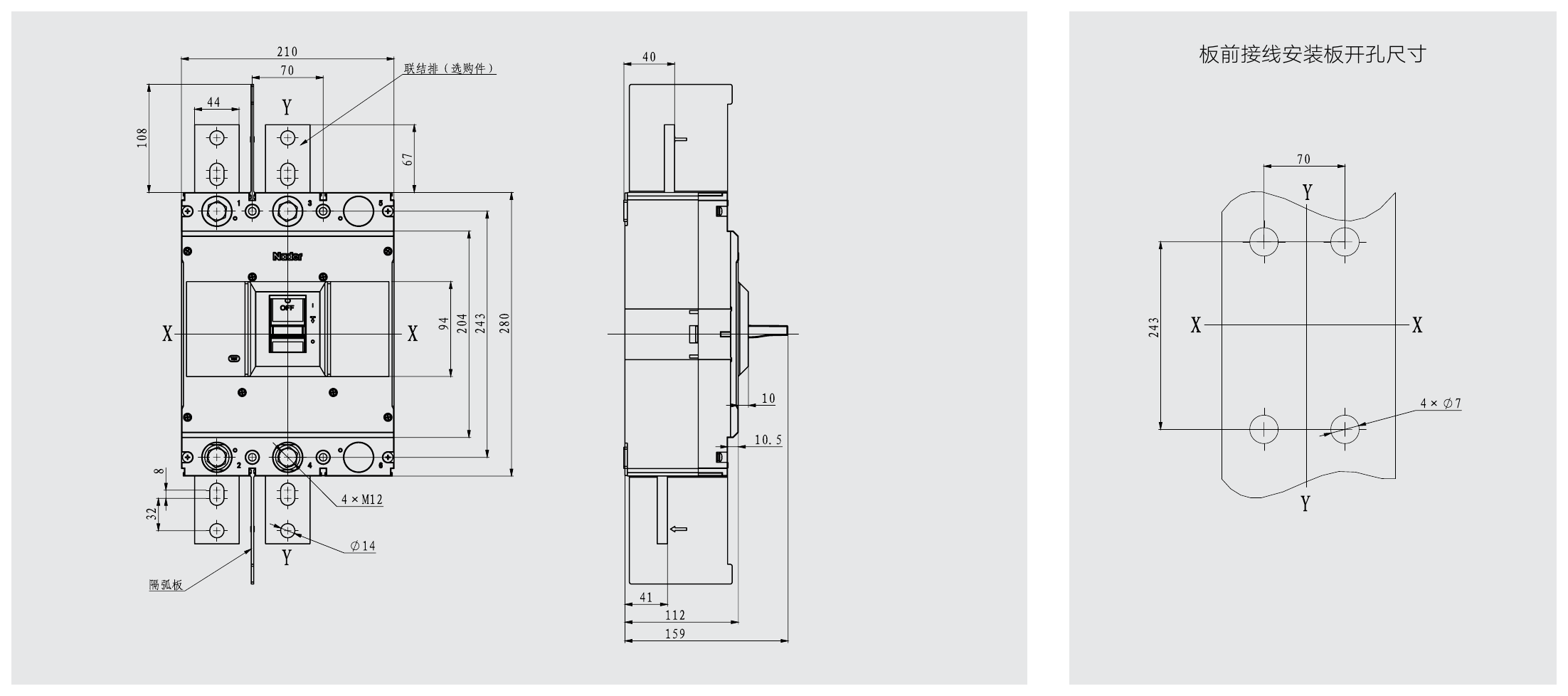

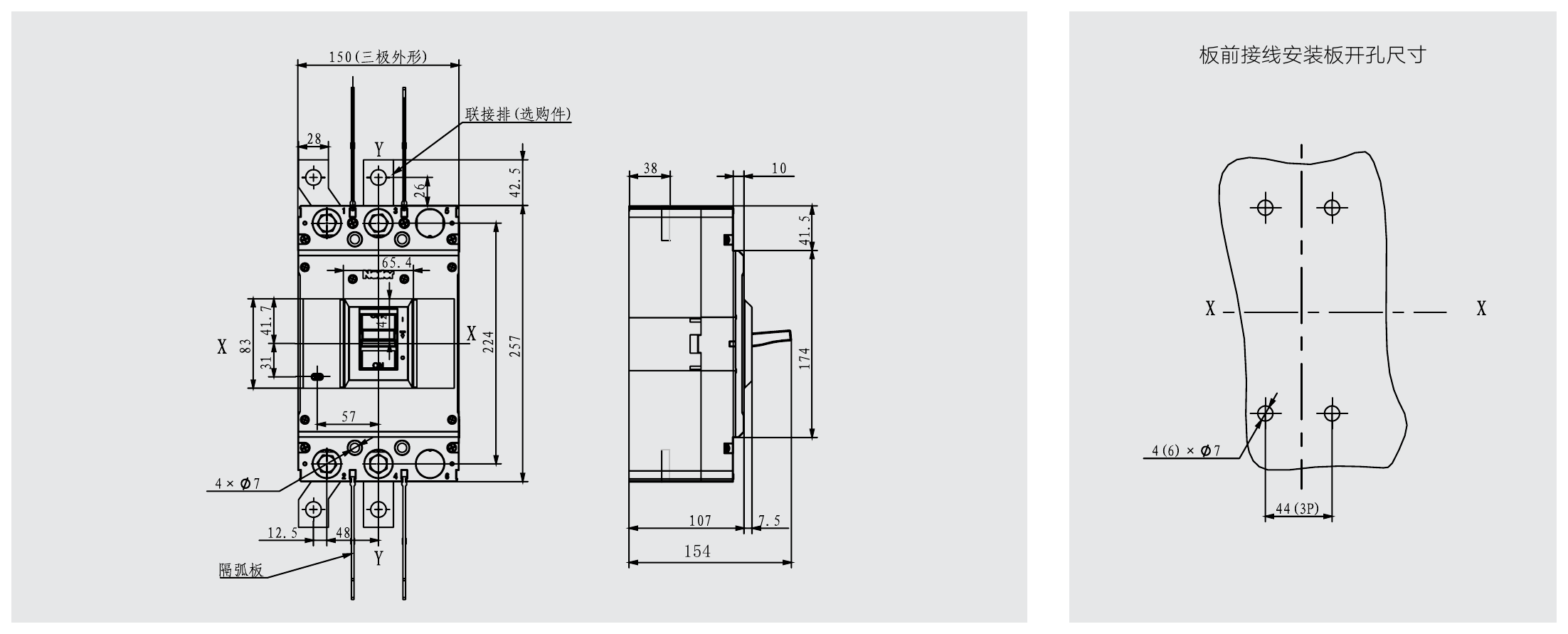

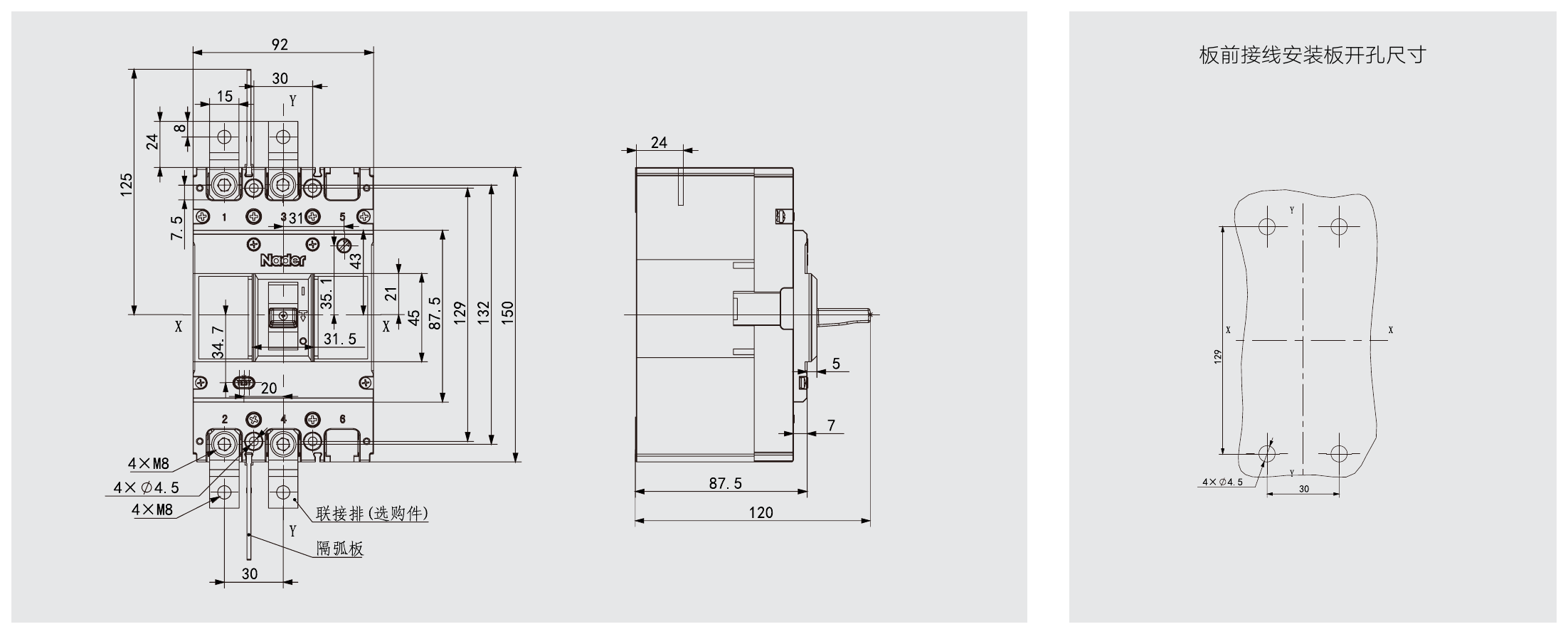

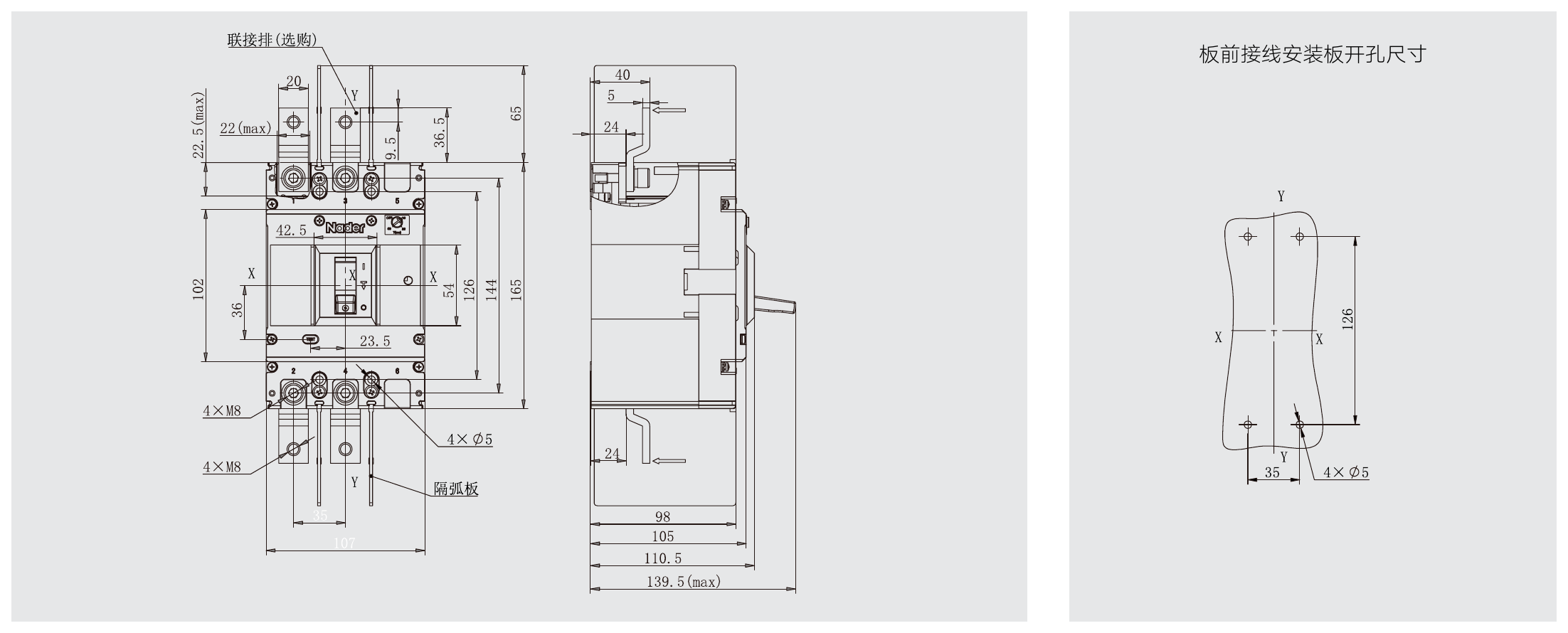

Габаритные и установочные размеры

X-X, Y-Y — оси трёхполюсного выключателя того же типоразмера. Неуказанные допуски — по GB/T 1804-c. 联接排 — соединительные шины (опция), 隔弧板 — дугогасительная перегородка.

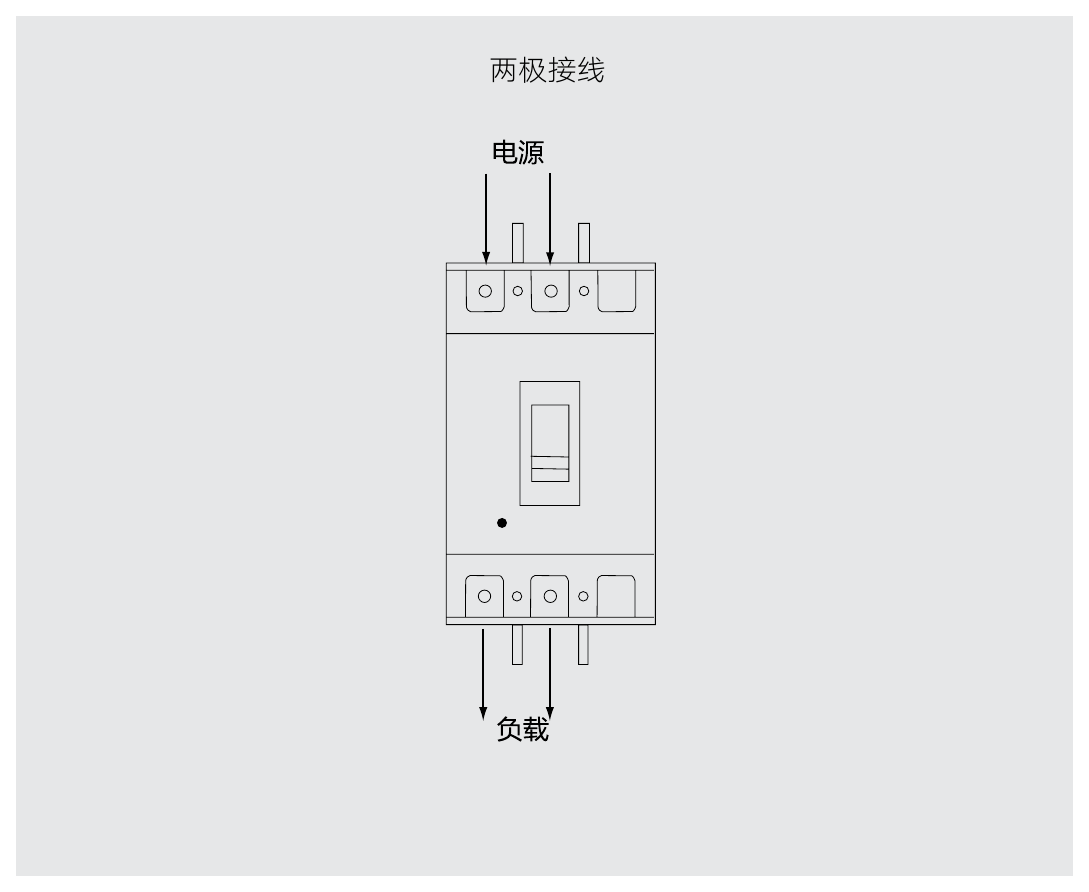

Схема подключения

Двухполюсное подключение: питание сверху, нагрузка снизу

Сечения шин и кабелей

Номинальный ток, А	16–20	25	32	40–50	63	80	100	125–140	160	180–225	250	315–350	400
Сечение проводника, мм²	2,5	4	6	10	16	25	35	50	70	95	120	185	240

Номинальный ток, А	Кабели: кол-во × сечение, мм²	Медные шины: кол-во × размер, мм
500	2 × 150	2 × 30 × 5
630	2 × 185	2 × 40 × 5
700, 800	2 × 240	2 × 50 × 5

Медные шины присоединяются только через аксессуар «соединительные шины».

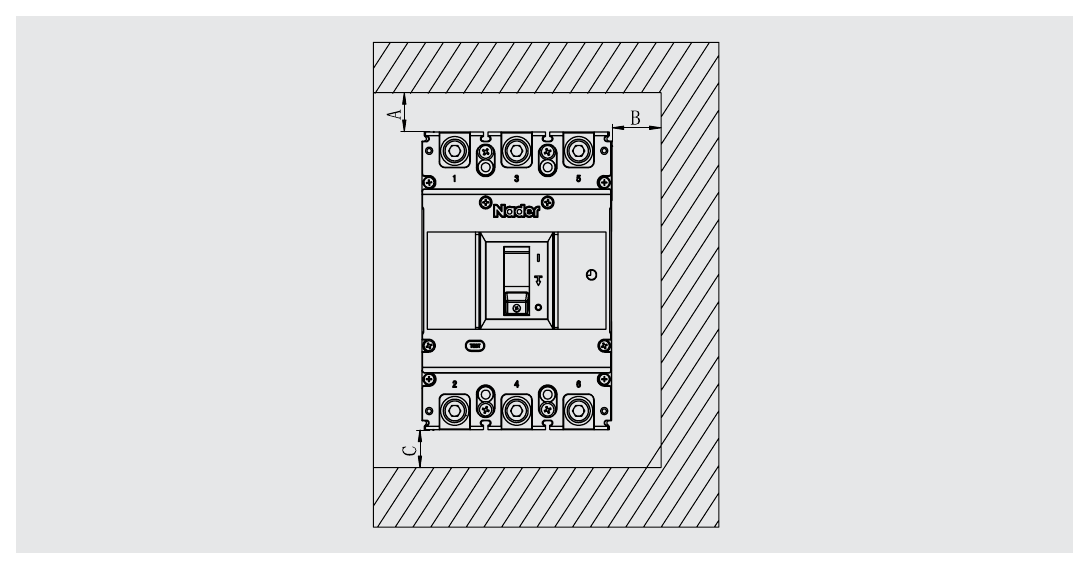

Безопасные расстояния

Изоляционные расстояния в металлическом шкафу, мм

Модель	A с клеммной крышкой	A без крышки	B (сбоку)	C (выводные зажимы)
NDM3ZB-125	25	65	30	30
NDM3ZB-250	25	65	30	30
NDM3ZB-400	25	120	35	35
NDM3ZB-800	25	120	35	35

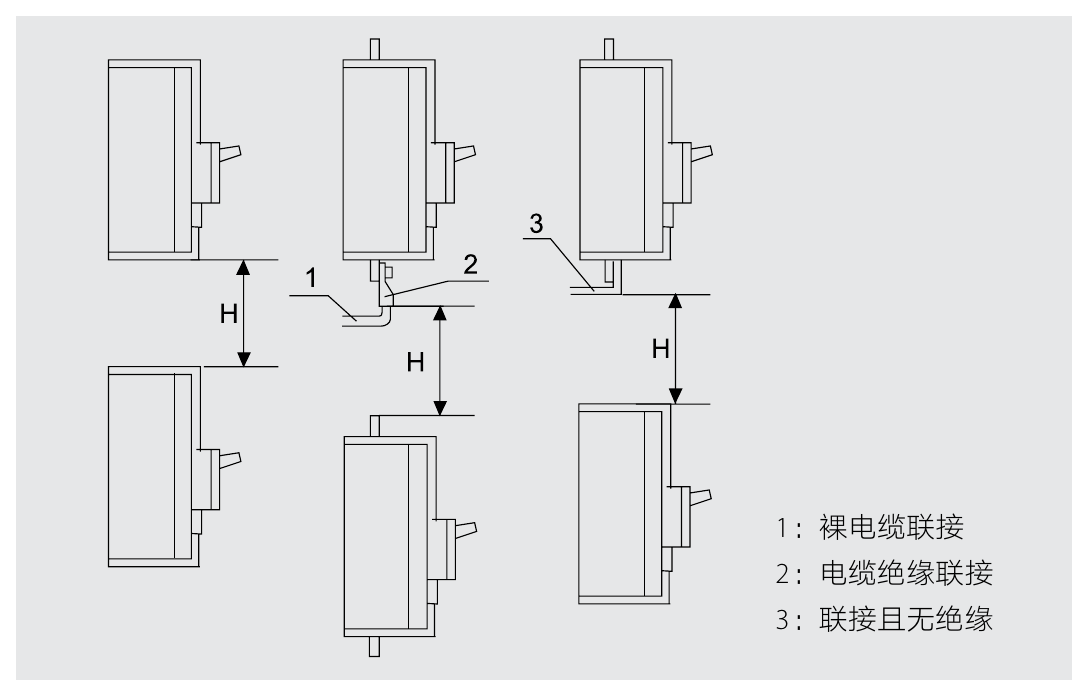

Межцентровое расстояние при установке в ряд и расстояние по вертикали при ярусной установке, мм

Модель	Ширина 2P	Межцентровое I	H с крышкой	H без крышки
NDM3ZB-125	92	122	90	91
NDM3ZB-250	107	137	90	93
NDM3ZB-400	150	190	155	155
NDM3ZB-800	210	250	155	155

ND	M	3	ZB	-				/					-
1	2	3	4		5	6	7		8	9	10	11		12

Расшифровка обозначения:

№	Параметр	Расшифровка
1	Код предприятия	ND: низковольтная аппаратура Nader
2	Код изделия	M: автоматический выключатель в литом корпусе
3	Порядковый номер разработки	3
4	Код производной серии	ZB: постоянный ток, трёхступенчатая защита
5	Типоразмер	Типоразмер (Inm, А): 125, 250, 400, 800
6	Уровень отключающей способности	M: повышенная (Icu 20 кА для 125/250, 40 кА для 400/800) H: высокая (Icu 70 кА)
7	Способ управления	Пусто: непосредственное управление рукояткой P: моторный привод Z: поворотная рукоятка
8	Число полюсов	2: 2 полюса
9	Код расцепителя	2: только мгновенный расцепитель + расцепитель с кратковременной выдержкой 3: комбинированный расцепитель + расцепитель с кратковременной выдержкой
10	Код аксессуаров	См. таблицу 2
11	Номинальный ток	Номинальный ток, А: 125 — 40…125; 250 — 125…250; 400 — 225…400; 800 — 400…800
12	Способ подключения	Пусто: стандартное исполнение (переднее присоединение) P: соединительные шины

Таблица 2. Код модификации и место установки аксессуаров

Код

Состав комплектации

Описание

Меcто установки

NDM3ZB-125/2P

NDM3ZB-250/2P

NDM3ZB-400/2P

NDM3ZB-800/2P

Без аксессуаров

Независимый расцепитель

Двойной вспомогательный контакт

Вспомогательный контакт

Сигнальный (аварийный) контакт

Вспомогательно-сигнальный (аварийный) контакт

Пример обозначения: NDM3ZB-250M/2 3 00 250A

Обозначение в прайсе 01.2026 записывается без разделителей кодов, например NDM3ZB-125M/2 3 00 63A (2 полюса, расцепитель 3, без аксессуаров, 63 А). При заказе расцепителей и моторного привода указывайте напряжение цепи управления.

По каталогу 2023 все внутренние аксессуары NDM3ZB устанавливаются слева от рукоятки; в прайсе 01.2026 вспомогательные и сигнальные контакты есть в левом и правом исполнении.

Аксессуары и дополнительные элементы:

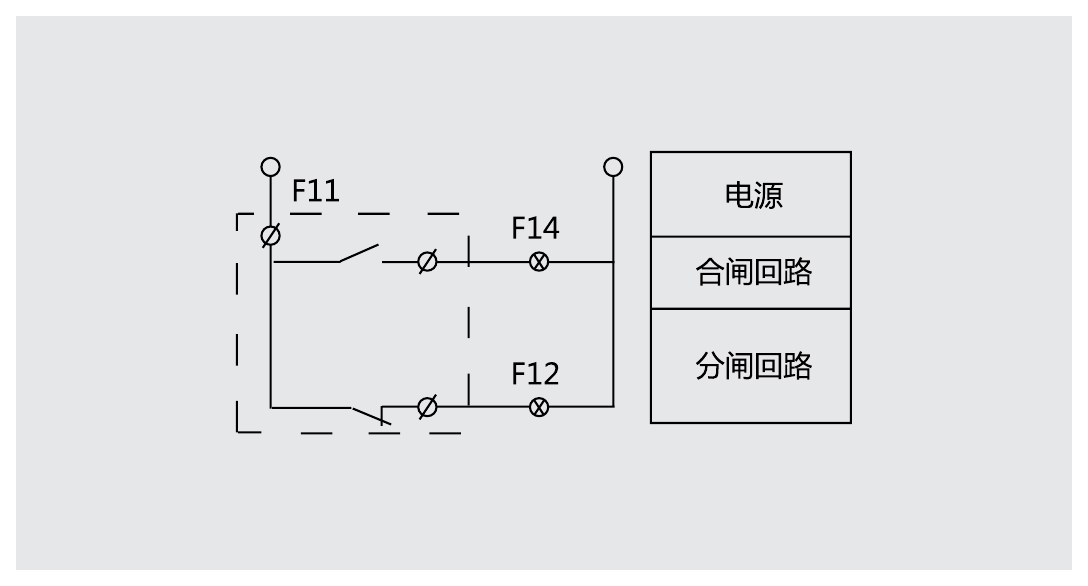

Вспомогательный контакт (одинарный и двойной)

Сигнализирует положение главных контактов (F11–F12–F14, у двойного дополнительно F21–F22–F24). Ith 3 А; при AC 400 В — 0,3 А (125/250) и 0,4 А (400/800), при DC 220 В — 0,15 А. Категории AC-15 и DC-13. Коды 21 и 20.

Применимость: все типоразмеры

Место установки: по каталогу — слева; в прайсе — слева и справа

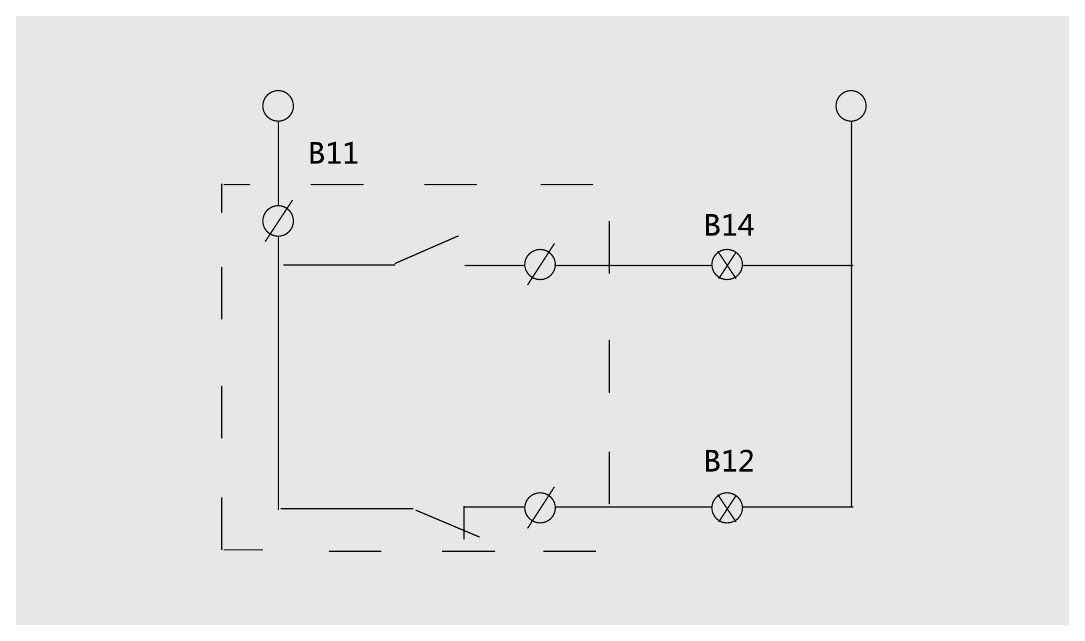

Сигнальный (аварийный) контакт

Переключается только при автоматическом отключении (свободном расцеплении) выключателя; при оперативном включении и отключении не срабатывает. Возвращается в исходное положение после взвода. Ith 3 А. Код 08; вспомогательно-сигнальный контакт в одном модуле — код 58.

Применимость: все типоразмеры

Место установки: по каталогу — слева; в прайсе — слева и справа

Независимый расцепитель

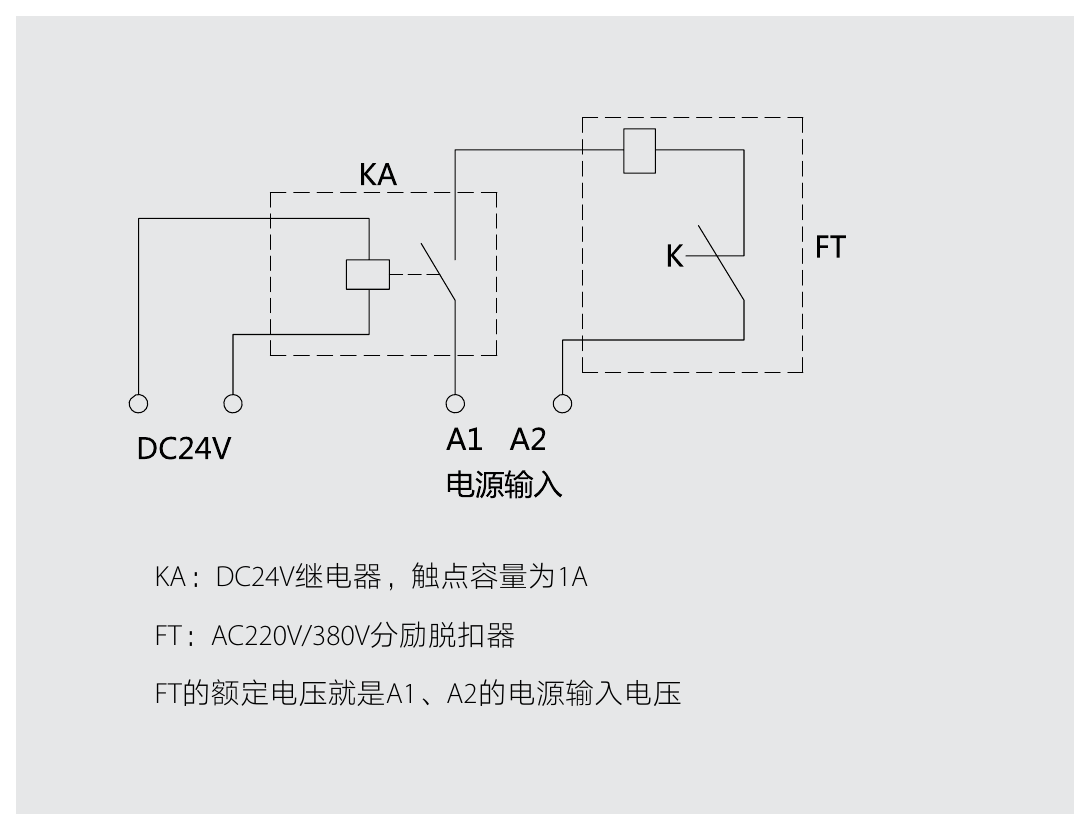

Дистанционно отключает выключатель при напряжении управления 70–110 % номинального. Для управления расцепителем AC 220/380 В от цепей DC 24 В используется промежуточное реле (схема на рисунке). Код 10.

Место установки: слева

Напряжения / исполнения: AC 50 Гц 230, 380 В; DC 24, 220 В

Пусковой ток и потребляемая мощность

Модель	Ток DC 24 / AC 230 / DC 220 / AC 380 В	Мощность DC 24 / AC 230 / DC 220 / AC 380 В, Вт
NDM3ZB-125, 250	4 / 0,25 / 0,24 / 0,43	97,6 / 57,5 / 52,6 / 173,9
NDM3ZB-400, 800	6,8 / 0,76 / 0,48 / 0,28	164,5 / 176,3 / 105 / 112

Единица тока в каталоге указана как мА; по соотношению с мощностью значения соответствуют амперам.

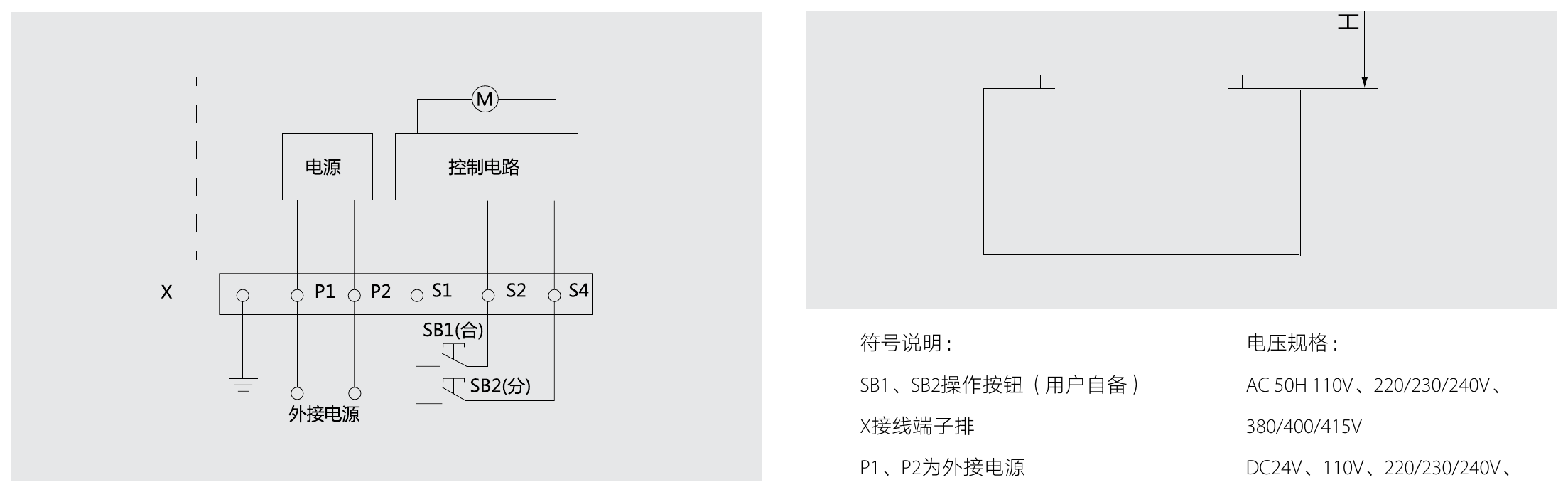

Моторный привод

Дистанционное включение и отключение NDM3ZB-125…800 кнопками SB1/SB2 пользователя.

Напряжения / исполнения: AC 110, 220/230/240, 380/400/415 В; DC 24, 110, 220/230/240, 380/400/415 В

Технические параметры

Для выключателя	Ток, А	Мощность AC/DC 220 / AC/DC 110 / AC 380 / DC 24 В, Вт	Ресурс, циклов	Высота H, мм
NDM3ZB-125	≤ 0,5	≤ 180 / ≤ 180 / ≤ 350 / 80	15000	90
NDM3ZB-250	≤ 0,5	≤ 180 / ≤ 180 / ≤ 350 / 80	15000	92
NDM3ZB-400	≤ 2	≤ 350 / ≤ 250 / ≤ 600 / 160	10000	149
NDM3ZB-800	≤ 2	≤ 350 / ≤ 250 / ≤ 600 / 160	10000	151

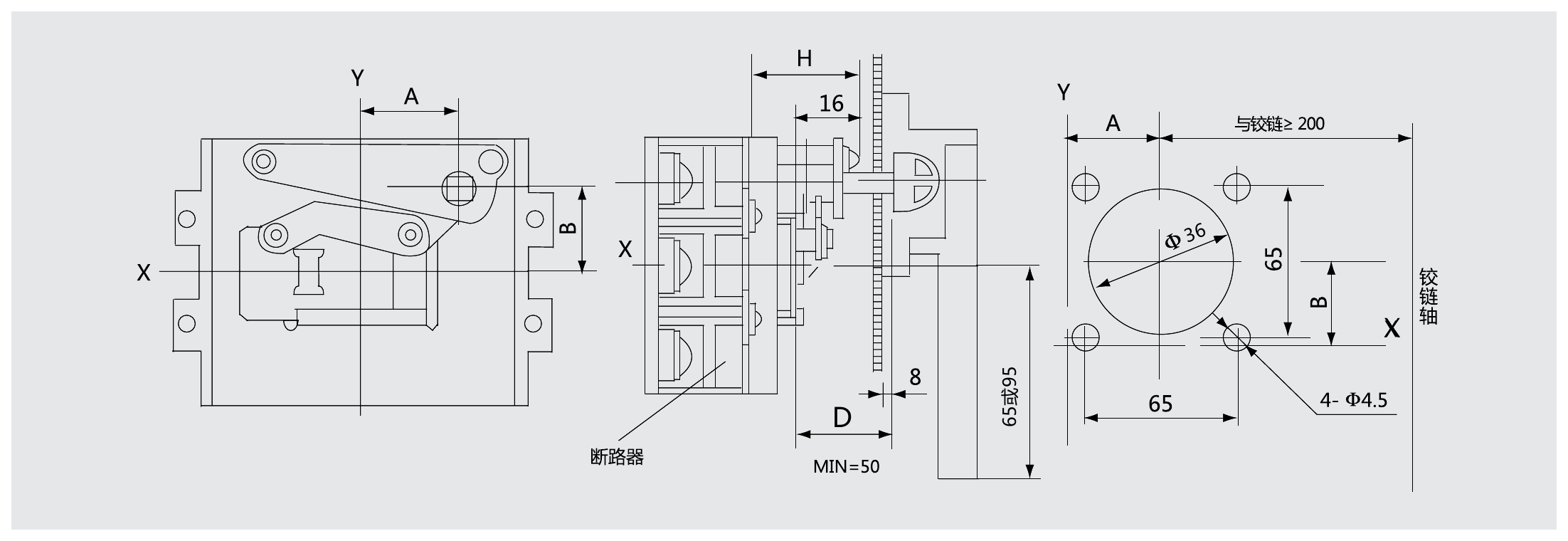

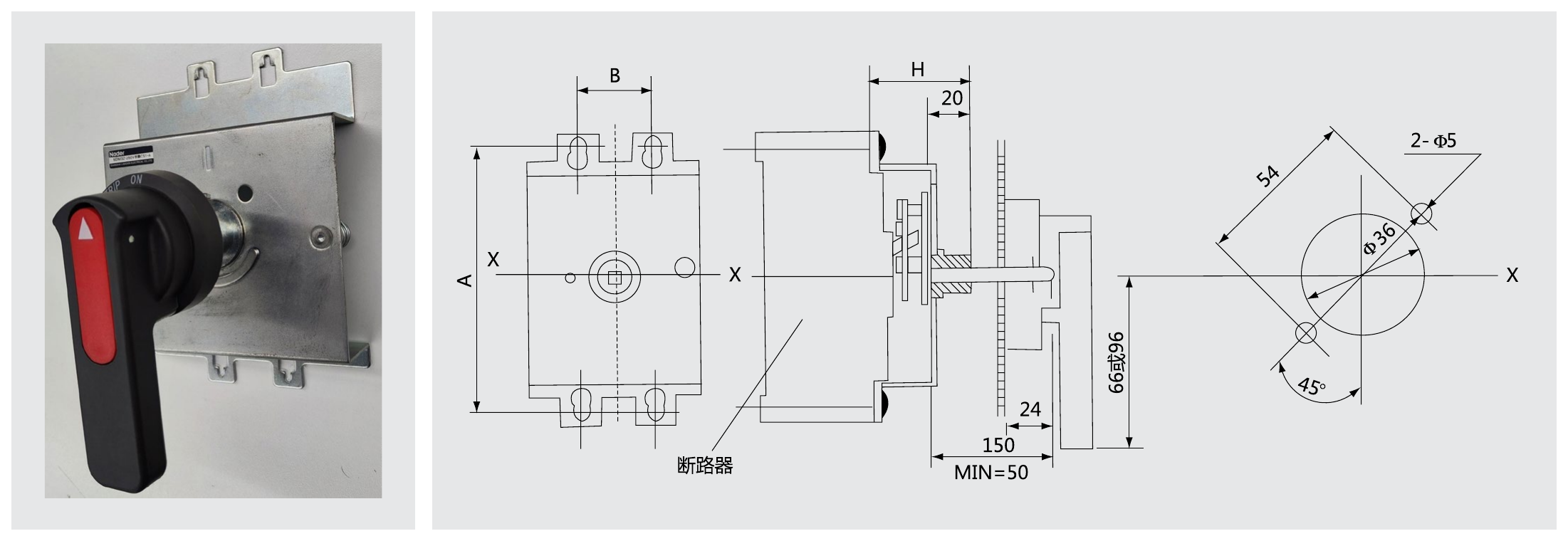

Поворотные рукоятки CS1, CS2, IP65

Управление через дверь шкафа; рукоятки A (круглая) и F (квадратная), длина вала D 150 мм, под заказ 200/300/350/650 мм.

Установочные размеры, мм

Модель	Для выключателя	H	A	B (2P)
CS1-100	NDM3ZB-125	49	104	30
CS1-225	NDM3ZB-250	55	143	35
CS1-400 (NDM3)	NDM3ZB-400	85	194	137
CS1-800 (NDM3)	NDM3ZB-800	84	243	198
CS2-100	NDM3ZB-125	46	35	11,5
CS2-225	NDM3ZB-250	48	35	31
CS2-400 (NDM3)	NDM3ZB-400	61	68	15

Механическая блокировка и блокирующее устройство MS2

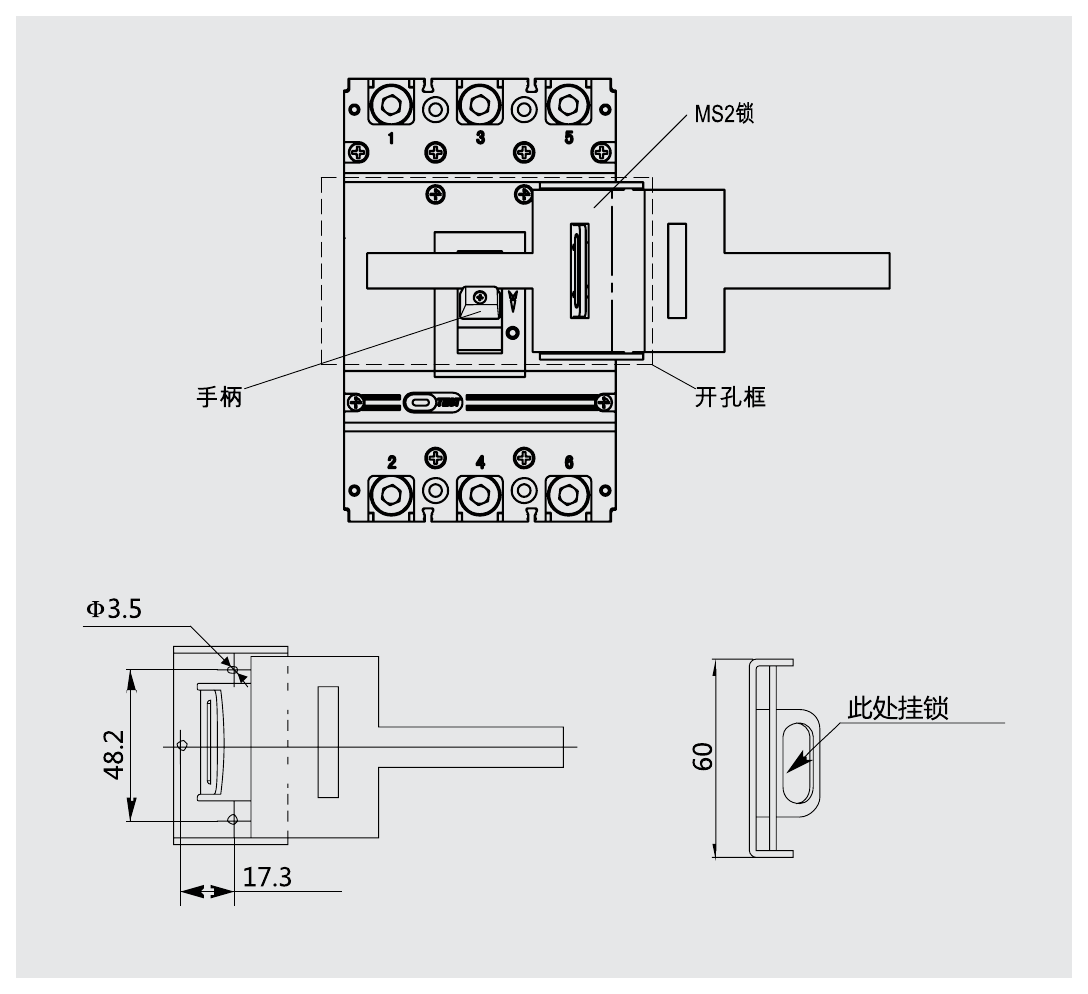

Механическая блокировка исключает одновременное включение двух выключателей (схемы АВР). MS2 — замок с проушиной под навесной замок на лицевой крышке (по умолчанию справа), защищает от ошибочных операций.

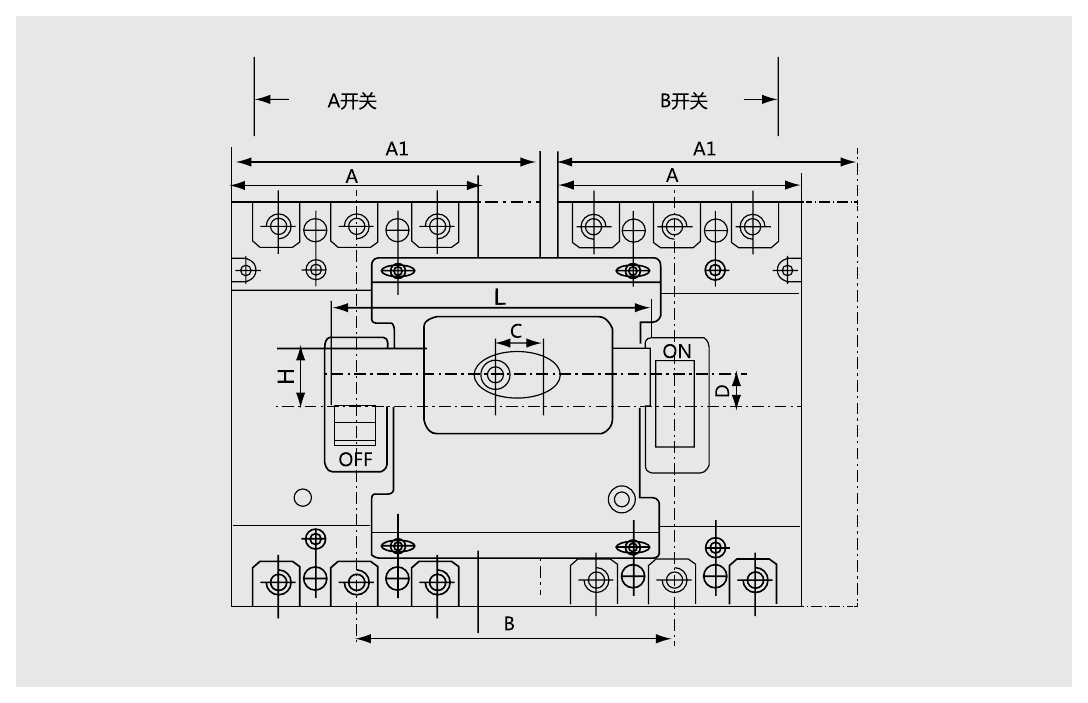

Размеры механической блокировки, мм

Модель	A	B	C	D	L	H
NDM3ZB-125/2P	92	120	45	10	136	22
NDM3ZB-250/2P	107	132	44	16,5	136	22
NDM3ZB-400/2P	150	180	57	10	190	30
NDM3ZB-800/2P	210	243	58	20	240	30

Клеммные крышки и соединительные шины

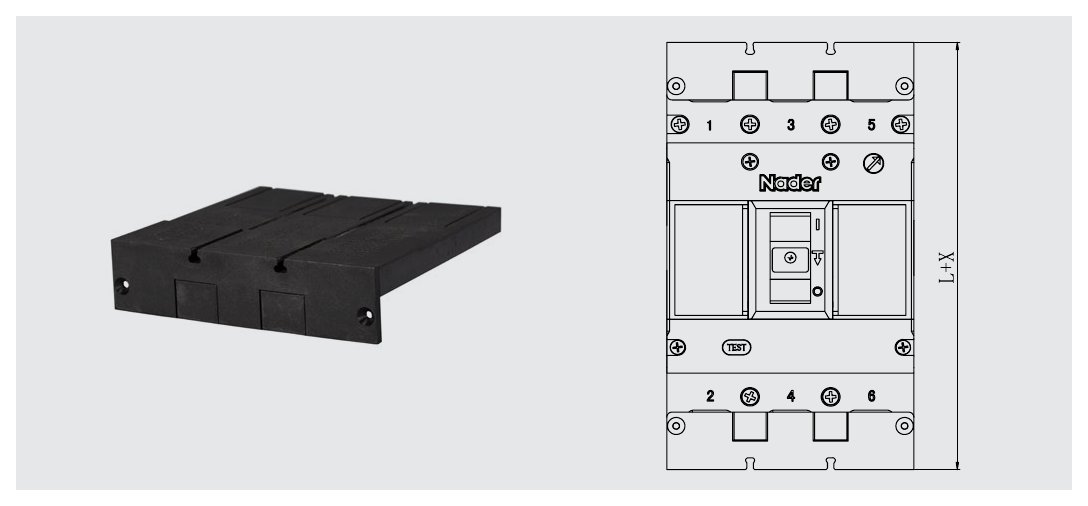

Клеммные крышки устанавливаются с обеих сторон и обеспечивают нулевое расстояние выброса дуги; длина выключателя увеличивается на 12 мм (125) или 19 мм (250–800). Соединительные шины (исполнение P) нужны для подключения медных шин.

Коды встроенных аксессуаров и места их установки (слева/справа от рукоятки) — вкладка «Код заказа», Таблица 2. Аксессуары как товары — в разделе Аксессуары NDM3.

Автоматические выключатели в литом корпусе серии NDM3 — каталог 2023 (Cn) Версия: 24.04.2023. Китайский.

NDM3 — каталог 2026, глава NDM3 (перевод, Ru) Версия: 19.10.2026. Русский.

NDM3 Series Moulded Case Circuit Breakers — каталог, ред. 2016 (En) Версия: 2016. Английский.

NDM3A — каталог 2026 (перевод, Ru) Версия: 19.10.2026. Русский.

NDM3AR — каталог 2023 (перевод, Ru) Версия: 19.10.2026. Русский.

NDM3DE — каталог 2026 и руководство по работе (перевод, Ru) Версия: 19.10.2026. Русский.

NDM3E — каталог 2026 (перевод, Ru) Версия: 19.10.2026. Русский.

NDM3EU — каталог Nader-Lazzen 2025 (перевод, Ru) Версия: 19.10.2026. Русский.

NDM3G — каталог 2026 (перевод, Ru) Версия: 19.10.2026. Русский.

NDM3L — каталог 2026 (перевод, Ru) Версия: 19.10.2026. Русский.

NDM3Z — каталог 2026 (перевод, Ru) Версия: 19.10.2026. Русский.

NDM3ZB — каталог 2023 (перевод, Ru) Версия: 19.10.2026. Русский.

Автоматические выключатели в литом корпусе серии NDM3 — каталог Lazzen 2026 (Cn) Версия: 2026. Китайский.
