Автоматические выключатели в литом корпусе NDM3EU

Отправить запрос

Заполните форму ниже и наши менеджеры свяжутся с вами в ближайшее время и ответят на все ваши вопросы

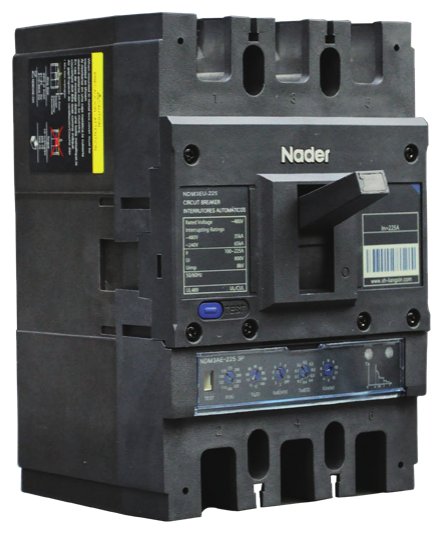

NDM3EU — трёхполюсные автоматические выключатели в литом корпусе с электронным расцепителем, сертифицированные по UL489 для рынков, где требуется американская сертификация. Серия включает два типоразмера: NDM3EU-225 (номинальные токи 100–225 А) и NDM3EU-400 (250–400 А).

Отключающая способность NDM3EU-225 — 65 кА при AC 240 В и 35 кА при AC 480 В. NDM3EU-400 выпускается в исполнениях L (25 / 18 / 14 кА при 240 / 480 / 690 В) и M (65 / 35 / 22 кА). Подключение — переднее, кабельными наконечниками по UL486E или втычное с задним присоединением (Z2H); доступна клеммная крышка.

Помимо UL489 аппараты имеют сертификаты CCC, CQC, CB, CE и TUV. Данные приведены по каталогу Nader-Lazzen 2025 (EN); в прайсе Lazzen 01.2026 серия отсутствует, поставка — по запросу.

Особенности

Электронный расцепитель
Сертификация UL489, а также CCC, CQC, CB, CE, TUV
Типоразмеры 225 и 400 А, 3 полюса
Icu до 65 кА при AC 240 В и до 35 кА при AC 480 В
Выводы под наконечники UL486E, втычное исполнение Z2H, клеммная крышка

По документации Lazzen (Nader): каталог Nader-Lazzen 2025 EN, стр. 3-19…3-20. Перевод на русский язык — 10.2026. Технические данные — на вкладке «Характеристики», структура кода и коды аксессуаров — на вкладке «Код заказа», документы — на вкладке «Документы».

Кратко

Параметр	Значение
Тип расцепителя	электронный
Номинальный ток In, А	100–400
Отключающая способность Icu, кА	14–65
Номинальное напряжение	AC 240 / 480 / 690 В
Число полюсов	3P
Исполнение / монтаж	стационарное, втычное (Z2H)
Стандарты	UL489, IEC 60947-2

Основные технические параметры

NDM3EU — основные рабочие параметры (каталог EN 2025)

Параметр	NDM3EU-225	NDM3EU-400 L	NDM3EU-400 M
Номинальный ток типоразмера Inm, А	225	400	400
Номинальный ток In, А	100, 110, 125, 150, 175, 200, 225	250, 300, 350, 400	250, 300, 350, 400
Ui, В	800	1000	1000
Uimp, В	8000	8000	8000
Выдерживаемое напряжение 50 Гц (1 мин), В	2200	3500	3500
Число полюсов	3	3	3
Icu при AC 240 В, кА	65	25	65
Icu при AC 480 В, кА	35	18	35
Icu при AC 690 В, кА	—	14	22
Электрическая / механическая износостойкость, циклов	4000 / 4000	1000 / 5000	1000 / 5000
Габариты L × W × H, мм	173 × 117 × 104	277 × 150 × 130	277 × 150 × 130
Момент затяжки, Н·м	M8 — 12; M4 — 1,5	M10 — 20; M — 4	M10 — 20; M — 4
Способ подключения	переднее, наконечники UL486E, втычное заднее	переднее, наконечники UL486E, втычное заднее	переднее, наконечники UL486E, втычное заднее

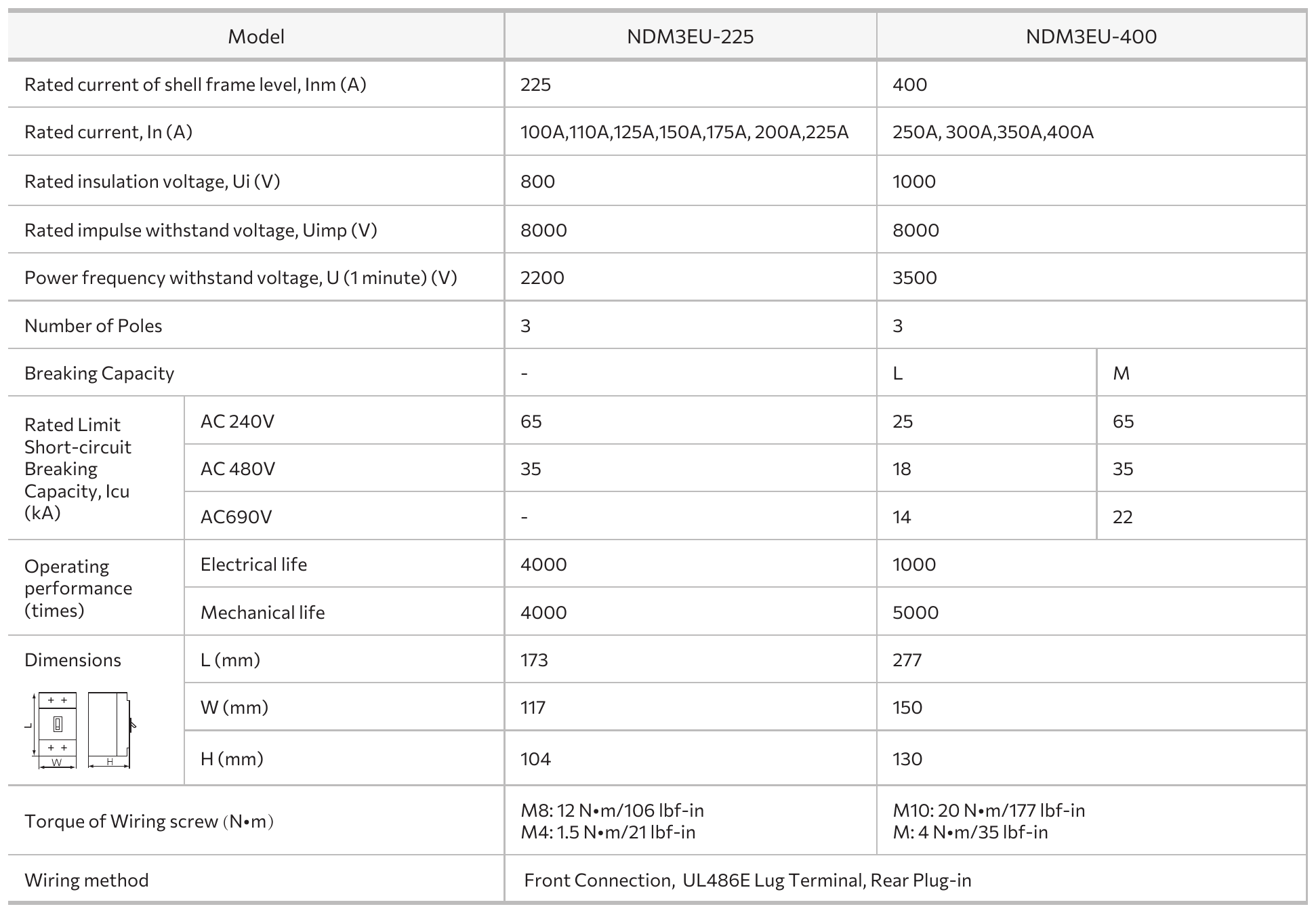

Таблица параметров NDM3EU из каталога EN 2025

ND	M	3	EU	-			/
1	2	3	4		5	6		7	8	9	10	11	12

Расшифровка обозначения:

№	Параметр	Расшифровка
1	Код предприятия	ND: Nader
2	Код изделия	M: автоматический выключатель в литом корпусе
3	Код разработки	3
4	Исполнение	E: электронный расцепитель; U: сертификация UL
5	Типоразмер	Типоразмер (Inm, А): 225, 400
6	Отключающая способность	Пусто: для типоразмера 225 L: низкая (400) M: средняя (400)
7	Число полюсов	3: 3P
8	Тип расцепителя	3: электронный
9	Код аксессуаров	00: без аксессуаров 10: независимый расцепитель 20: вспомогательный контакт 40: независимый расцепитель + двойной вспомогательный контакт
10	Номинальный ток	Номинальный ток, А: 225 — 100, 110, 125, 150, 175, 200, 225; 400 — 250, 300, 350, 400
11	Выводы	Пусто: стандартные выводы L: под наконечники UL486E Z2H: втычное исполнение, заднее присоединение
12	Прочее	Пусто: без опций Z: клеммная крышка

Пример обозначения: NDM3EU-400M/3 3 10 200 L Z

Структура обозначения — по каталогу Nader-Lazzen 2025 (EN). Места установки внутренних аксессуаров в источнике не приведены. В схеме быстрого выбора каталога для типоразмера 400 повторён ряд токов 100–225 А; по таблице параметров NDM3EU-400 — 250, 300, 350, 400 А.

Аксессуары и дополнительные элементы:

Внутренние аксессуары (коды 10, 20, 40)

Независимый расцепитель (код 10), вспомогательный контакт (код 20) и комбинация независимого расцепителя с двойным вспомогательным контактом (код 40) устанавливаются на заводе и указываются в обозначении выключателя.

Применимость: NDM3EU-225, NDM3EU-400

Клеммная крышка и выводы

Клеммная крышка (опция Z), выводы под кабельные наконечники UL486E (L), комплект втычного исполнения с задним присоединением (Z2H).

Применимость: NDM3EU-225, NDM3EU-400

Коды встроенных аксессуаров и места их установки (слева/справа от рукоятки) — вкладка «Код заказа», Таблица 2. Аксессуары как товары — в разделе Аксессуары NDM3EU.
