NDM3A: Защита под высоким напряжением
Специальная версия с фиксированным расцепителем, оптимизированным для сетей с повышенным номинальным напряжением. Идеален там, где стандартные модели достигают предела.

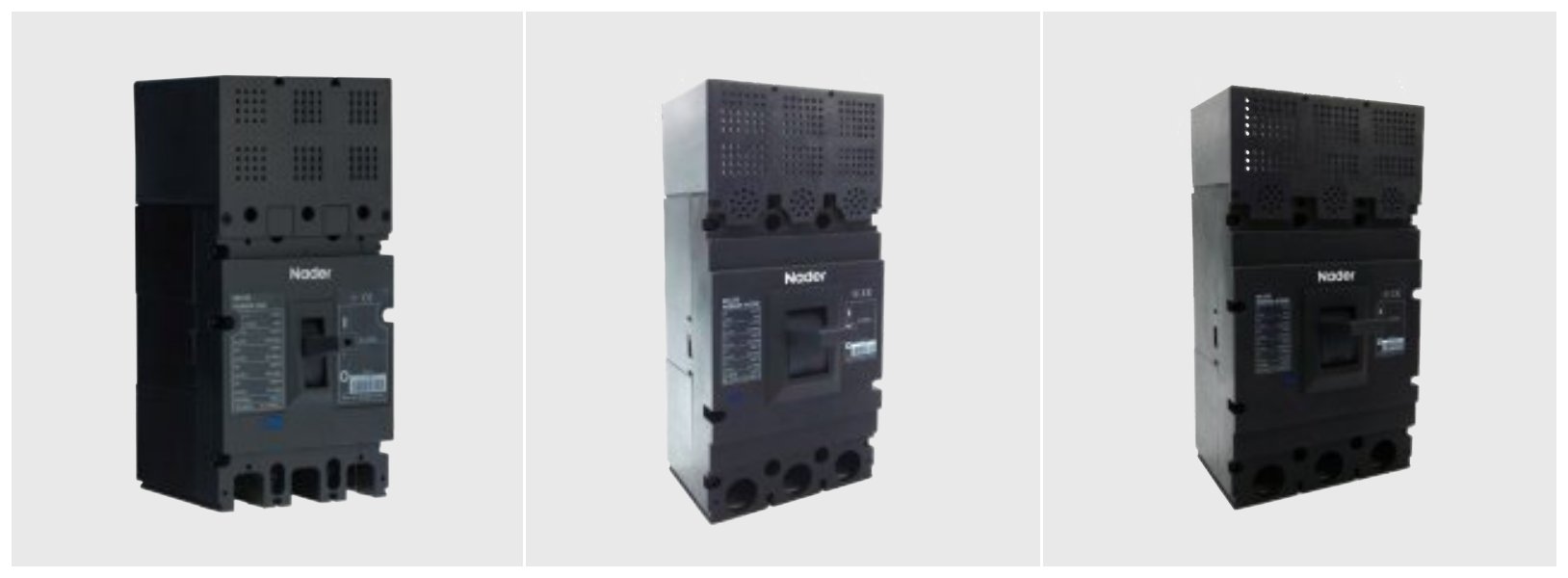

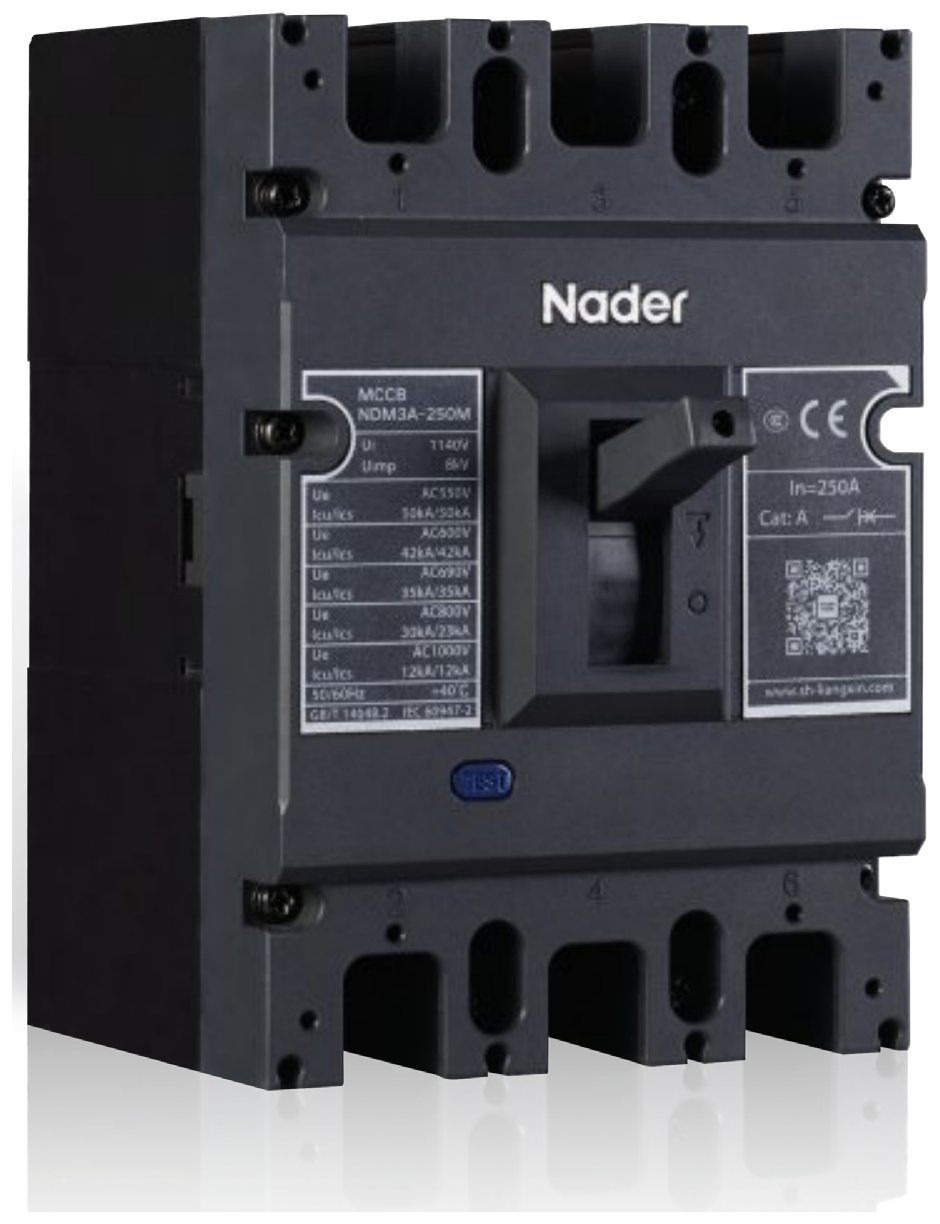

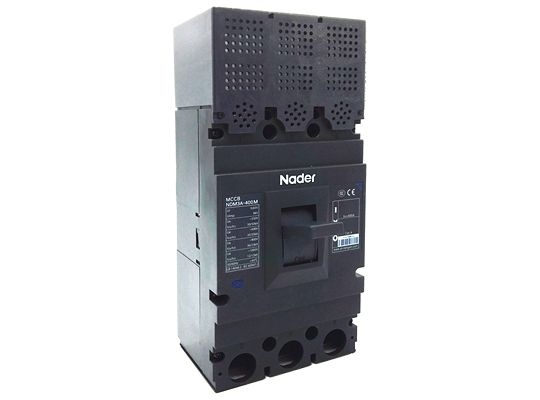

NDM3A — автоматические выключатели в литом корпусе для сетей переменного тока 50/60 Гц повышенного напряжения: номинальное напряжение изоляции 1140 В, рабочее напряжение до AC 1000 В. Три типоразмера — 250, 400 и 630 А, исполнение трёхполюсное, номинальные токи от 32 до 630 А. Выключатели предназначены для распределения энергии и нечастых оперативных переключений и защищают линии и оборудование от перегрузки, короткого замыкания и понижения напряжения.

Расцепитель термомагнитный, у NDM3A-250 на 32–50 А — только электромагнитный. Мгновенная защита по умолчанию настроена на 10In, по заказу — на 5In. Основное исполнение — с повышенной отключающей способностью M: Icu = Ics = 50 кА при AC 550 В, 35 кА при AC 690 В, 12 кА при AC 1000 В. Для NDM3A-250 предусмотрен уровень H с Icu 36,5 кА при AC 800 В. Выключатель обладает функцией разъединения, токоограничением и вибростойкостью, расстояние выброса дуги не более 50 мм (250) и 100 мм (400, 630), клеммные крышки входят в комплект.

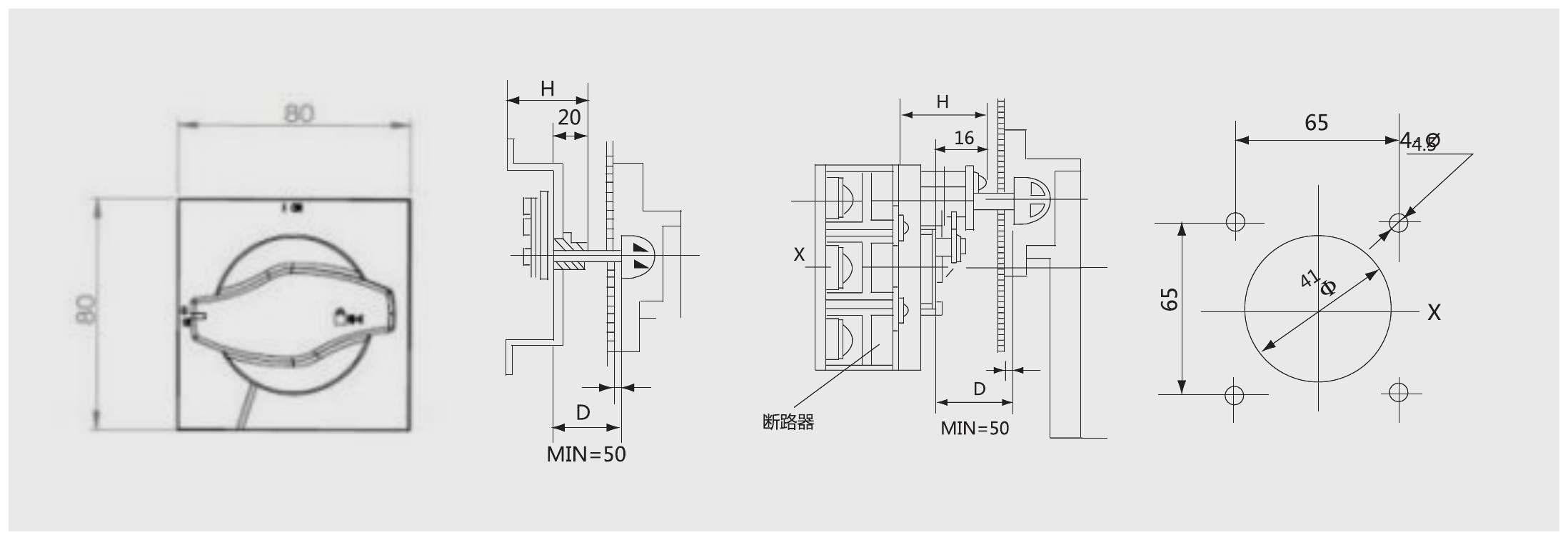

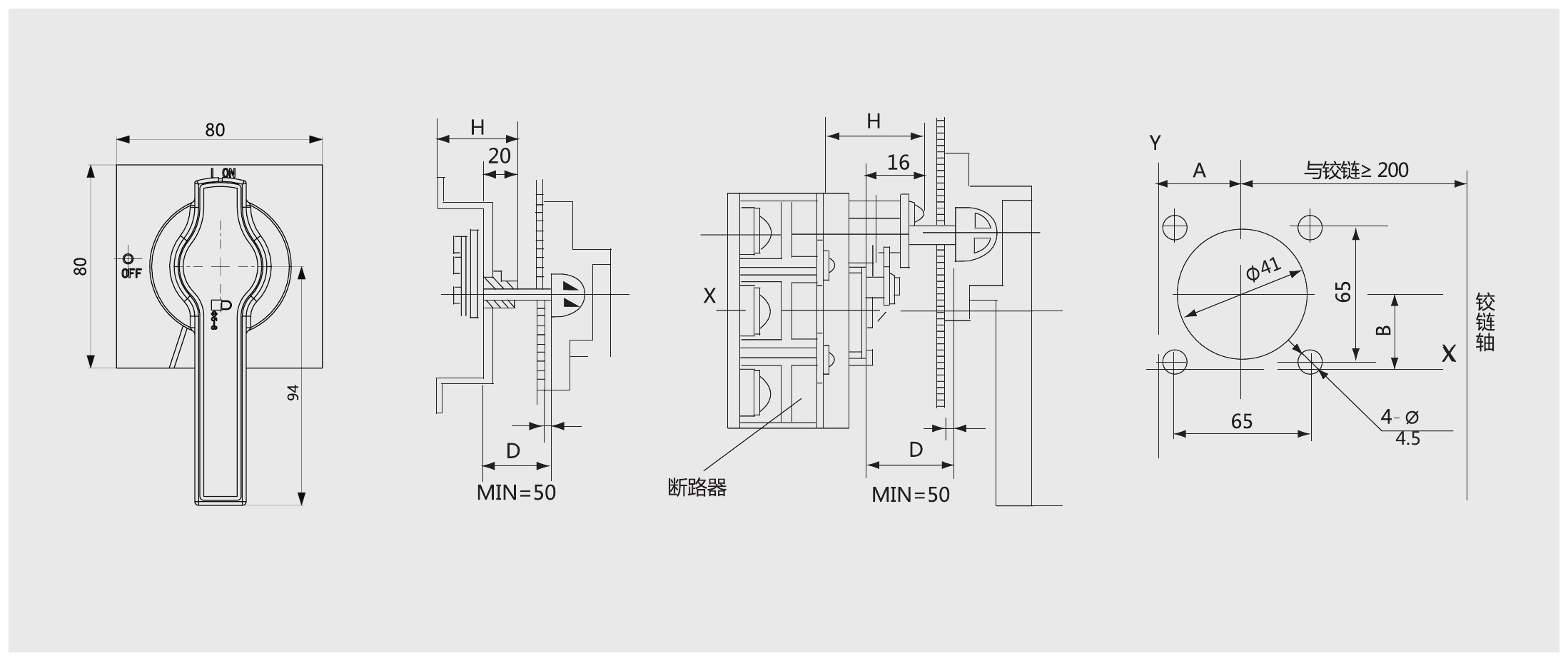

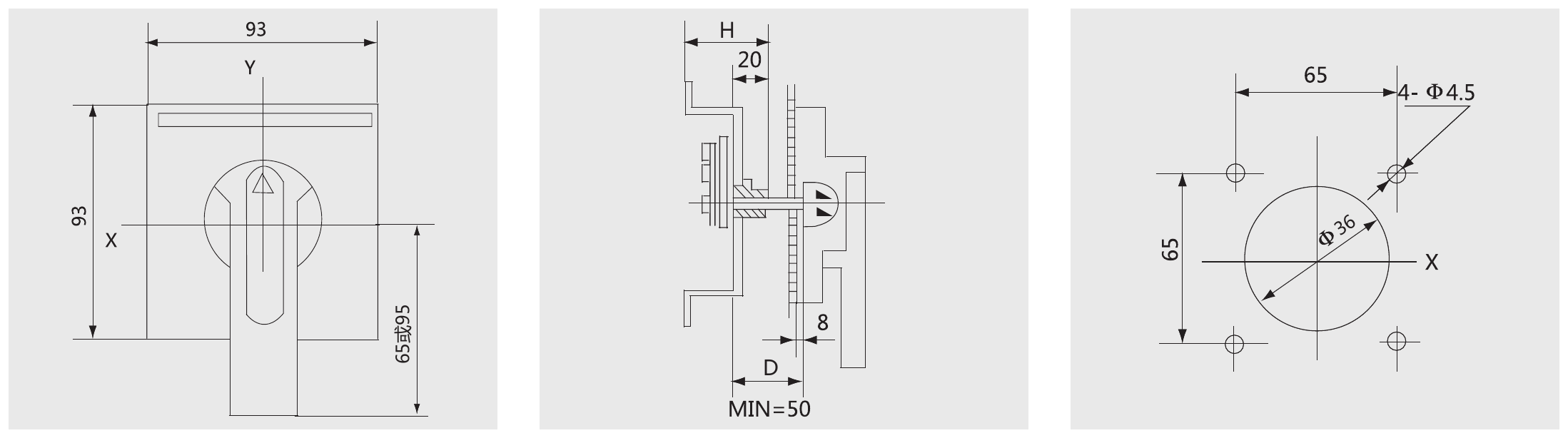

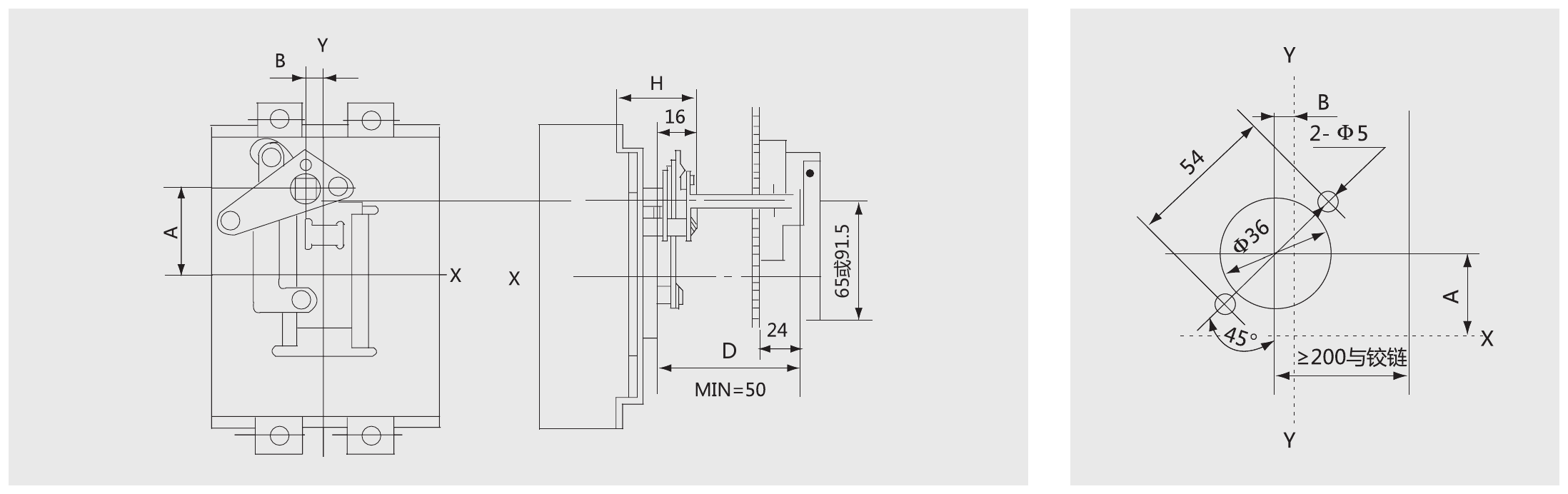

Управление рукояткой, моторным приводом или поворотной рукояткой через дверь шкафа. Внутренние аксессуары (вспомогательные и сигнальные контакты, независимый расцепитель, расцепитель минимального напряжения) устанавливаются слева и справа от рукоятки; подключение переднее, соединительными шинами или заднее. Основные области применения — возобновляемая энергетика, энергосистемы, промышленные предприятия. Соответствие GB/T 14048.1, GB/T 14048.2, IEC 60947-1, IEC 60947-2; сертификаты CCC, TÜV, CE.

Особенности

Номинальное напряжение изоляции Ui 1140 В, рабочее напряжение до AC 1000 В
Типоразмеры 250, 400, 630 А; номинальные токи 32–630 А; 3 полюса
Icu = Ics = 50 кА при AC 550 В, 42 кА при AC 600 В, 35 кА при AC 690 В, 12 кА при AC 1000 В (уровень M)
NDM3A-250H: Icu 36,5 кА / Ics 30 кА при AC 800 В
Импульсное выдерживаемое напряжение Uimp 8 кВ, категория применения A
Функция разъединения, токоограничение, малое расстояние выброса дуги (≤50 / ≤100 мм)
Механическая износостойкость до 20 000 циклов без обслуживания (NDM3A-250)

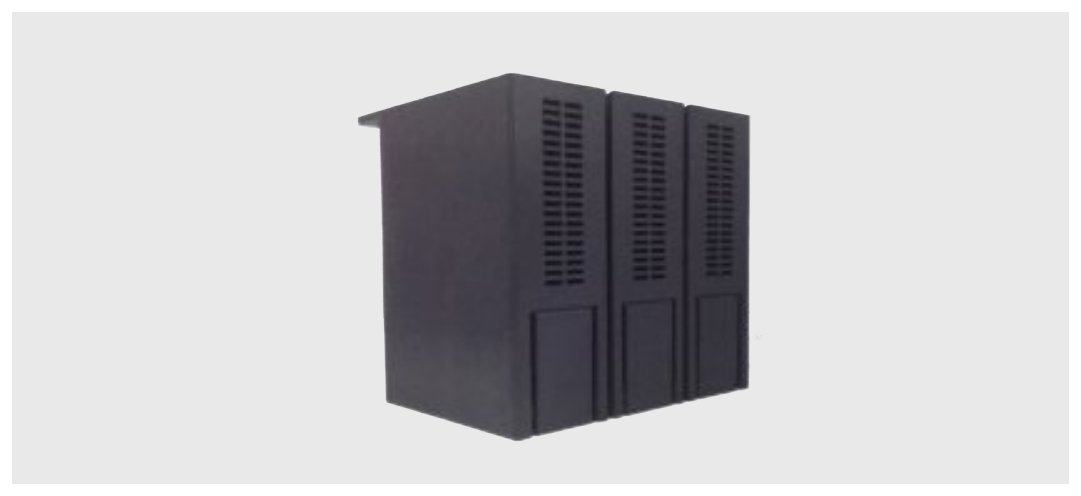

Клеммные крышки в комплекте; внутренние аксессуары слева и справа от рукоятки
Управление рукояткой, моторным приводом (P) или поворотной рукояткой (Z)
Сертификаты CCC, TÜV, CE

Область применения и условия эксплуатации

Возобновляемая энергетика, энергосистемы, промышленные предприятия
Сети AC 50/60 Гц до 1000 В, нечастые оперативные переключения
Температура эксплуатации −35…+70 °C (среднее за сутки не выше +35 °C; выше +40 °C — со снижением тока), хранения −40…+75 °C
Высота установки до 2500 м (выше — со снижением тока и напряжения)
Относительная влажность до 50 % при +40 °C, до 90 % при +20 °C
Степень загрязнения 3; категория установки III (главная цепь)

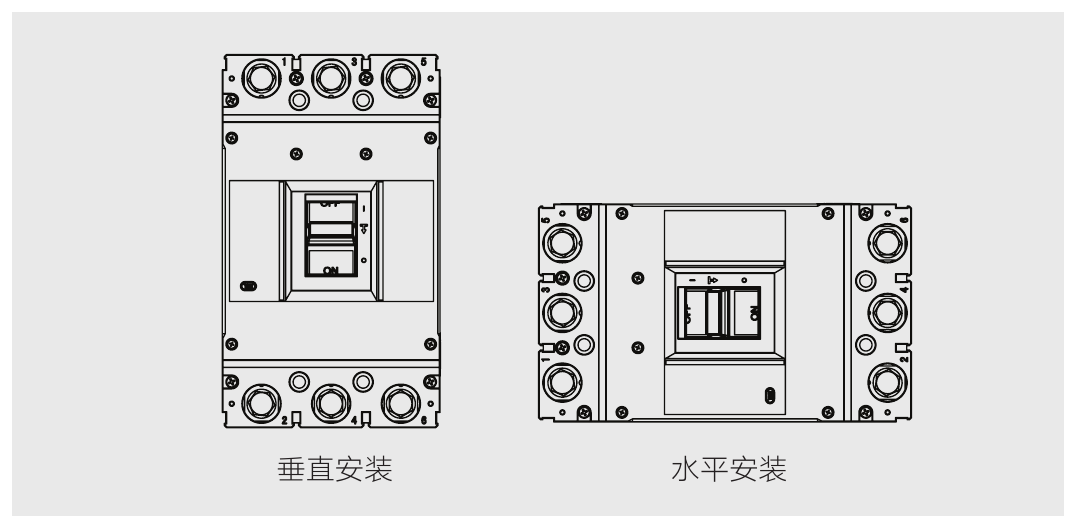

Установка вертикальная (наклон до ±22,5°) или горизонтальная

По документации Lazzen (Nader): каталог NDM3 CN 2026, гл. 6 NDM3A. Перевод на русский язык — 10.2026. Технические данные — на вкладке «Характеристики», структура кода и коды аксессуаров — на вкладке «Код заказа», документы — на вкладке «Документы».

Особенности:

Тип расцепителя: термомаг./электромаг. (нерег.)
In=32..630 A
Icu=50 кА
Un=550..1000V AC
Установка: стационарный, втычной
Кат. применения: А
Кол-во полюсов: 3

Кратко

Параметр	Значение
Тип расцепителя	термомагнитный (нерегулируемый); 32–50 А — электромагнитный
Номинальный ток In, А	32–630
Отключающая способность Icu, кА	50 (AC 550 В), 35 (AC 690 В), 12 (AC 1000 В)
Номинальное напряжение	AC до 1000 В (Ui 1140 В)
Число полюсов	3P
Исполнение / монтаж	стационарное; переднее, соединительные шины P, заднее Z1
Стандарты	GB/T 14048.1, GB/T 14048.2, IEC 60947-1, IEC 60947-2

Основные технические параметры

Таблица 1. Основные технические характеристики

Параметр	NDM3A-250 (32–50 А)	NDM3A-250 M (63–250 А)	NDM3A-250 H (63–250 А)	NDM3A-400	NDM3A-630
Номинальный ток типоразмера Inm, А	250	250	250	400	630
Характеристика защиты	электромагнитная	термомагнитная	термомагнитная	термомагнитная	термомагнитная
Номинальный ток In, А	32, 40, 50	63, 80, 100, 125, 140, 160, 180, 200, 225, 250	63…250	225, 250, 315, 350, 400	400, 500, 630
Номинальное напряжение изоляции Ui, AC В	1140	1140	1140	1140	1140
Номинальное импульсное выдерживаемое напряжение Uimp, В	8000	8000	8000	8000	8000
Выдерживаемое напряжение промышленной частоты (1 мин), В	3500	3500	3500	3500	3500
Категория применения	A	A	A	A	A
Число полюсов	3	3	3	3	3
Уровень отключающей способности	M	M	H	M	M
Icu, кА: AC 550 / 600 / 690 / 800 / 1000 В	— / — / 35 / — / —	50 / 42 / 35 / 30 / 12	— / — / — / 36.5 / —	50 / 42 / 35 / 30 / 12	50 / 42 / 35 / 30 / 12
Ics, кА: AC 550 / 600 / 690 / 800 / 1000 В	— / — / 35 / — / —	50 / 42 / 35 / 23 / 12	— / — / — / 30 / —	50 / 42 / 35 / 23 / 12	50 / 42 / 35 / 23 / 12
Электрическая износостойкость, циклов: AC 550 / 600 / 690 / 800 / 1000 В	5000 / 3000 / 2000 / 1500 / 1000	5000 / 3000 / 2000 / 1500 / 1000	5000 / 3000 / 2000 / 1500 / 1000	4000 / 2500 / 2000 / 1500 / 1000	4000 / 2500 / 2000 / 1500 / 1000
Механическая износостойкость без / с обслуживанием, циклов	20000 / 40000	20000 / 40000	20000 / 40000	10000 / 20000	10000 / 20000
Габариты L × W × H, мм	229.5 × 113 × 103	229.5 × 113 × 103	229.5 × 113 × 103	328.6 × 150 × 106.5	335 × 182 × 110.5
Расстояние выброса дуги, мм	≤ 50	≤ 50	≤ 50	≤ 100	≤ 100
Клеммная крышка	в комплекте, 1 шт.	в комплекте, 1 шт.	в комплекте, 1 шт.	в комплекте, 1 шт.	в комплекте, 1 шт.
Способ подключения	переднее, P, Z1	переднее, P, Z1	переднее, P, Z1	переднее, P, Z1	переднее, P, Z1

«—» — значение не нормировано. Длина L указана с клеммными крышками.

Обзор: отключающая способность при AC 550 В

Модель	NDM3A-250	NDM3A-400	NDM3A-630
Номинальный ток In, А	32–250	225–400	400–630
Icu / Ics, кА	50 / 50	50 / 50	50 / 50
Сертификация	CCC, TÜV, CE	CCC, TÜV, CE	CCC, TÜV, CE

Условия эксплуатации

Параметр	Значение
Температура эксплуатации	−35…+70 °C, среднее за 24 ч не выше +35 °C; выше +40 °C — со снижением тока
Температура хранения	−40…+75 °C
Высота над уровнем моря	≤ 2500 м (выше — со снижением)
Относительная влажность	не более 50 % при +40 °C; до 90 % при +20 °C
Степень загрязнения	3
Категория установки	III — подключение к главной цепи; II — прочие
Положение установки	вертикальное (наклон ≤ ±22,5°) или горизонтальное
Функция разъединения	есть

Коэффициенты снижения номинального тока по температуре

Типоразмер, А	40 °C	45 °C	50 °C	55 °C	60 °C	65 °C	70 °C
250	1	0.982	0.963	0.944	0.924	0.904	0.882
400	1	0.981	0.962	0.942	0.922	0.901	0.879
630	1	0.979	0.958	0.937	0.915	0.893	0.871

Ниже 40 °C снижения нет.

Коэффициенты снижения для больших высот

Высота, м	2000	2500	3000	3500	4000	4500	5000
Поправочный коэффициент рабочего тока	1	1	0.98	0.97	0.95	0.94	0.93
Макс. рабочее напряжение, В	1000	1000	900	850	810	770	730
Макс. рабочее напряжение, В	800	800	720	670	630	600	560
Макс. рабочее напряжение, В	690	690	620	580	550	520	500
Выдерживаемое напряжение пром. частоты, В	3500	3500	3150	3000	2800	2650	2500
Напряжение изоляции, В	1140	1140	1030	970	925	880	835

Потери мощности

Суммарные потери мощности, Вт

Модель	Ток, А	Переднее / заднее присоединение	Втычное, переднее	Втычное, заднее
NDM3A-250M, электромагнитный (32–50 А)	50	62	66	70
NDM3A-250M, термомагнитный (63–225 А)	225	62	66	70
NDM3A-250M, термомагнитный (250 А)	250	67	73	73
NDM3A-400, термомагнитный (225–400 А)	400	115	120	125
NDM3A-630, термомагнитный (400–630 А)	630	187	—	200

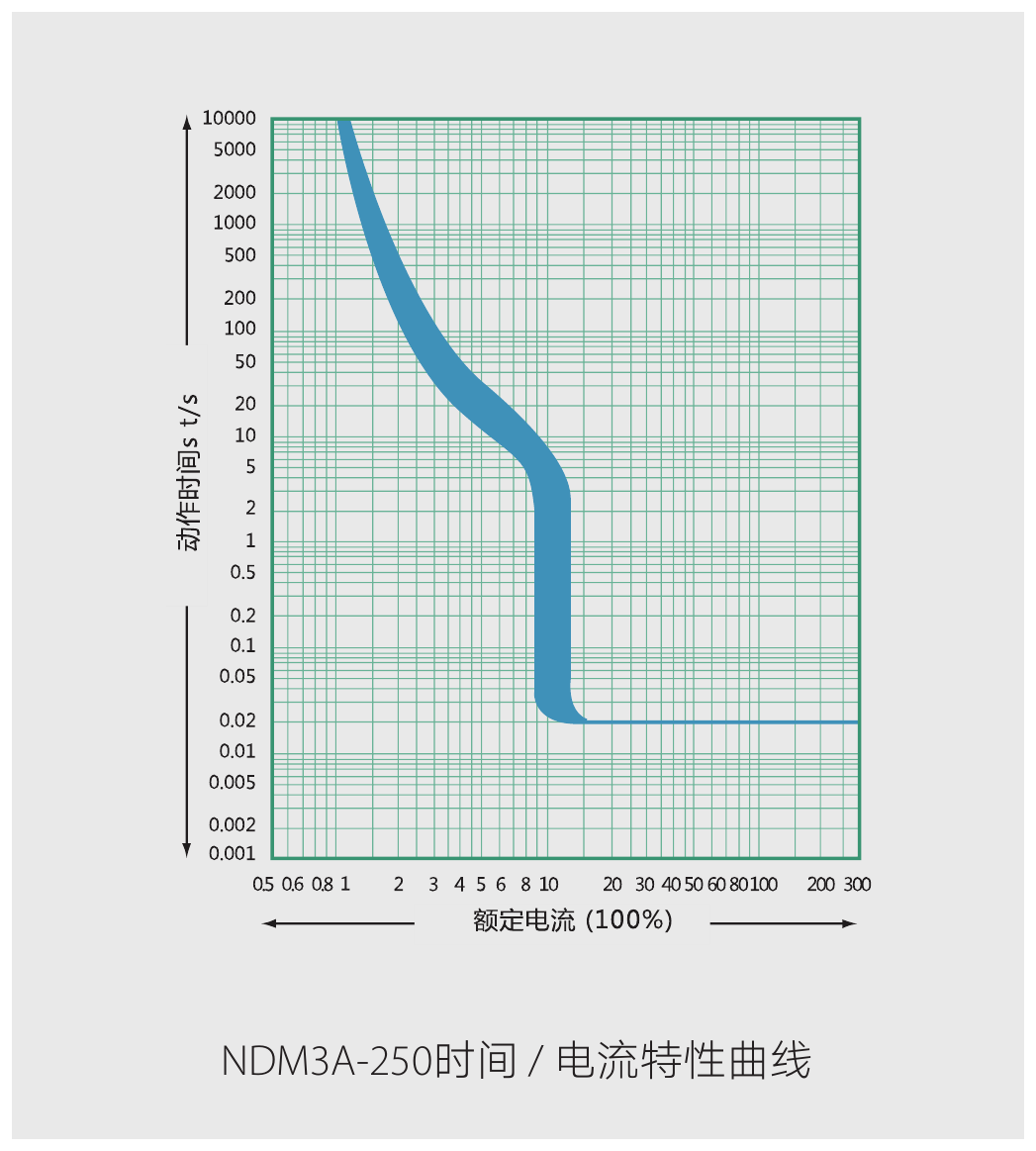

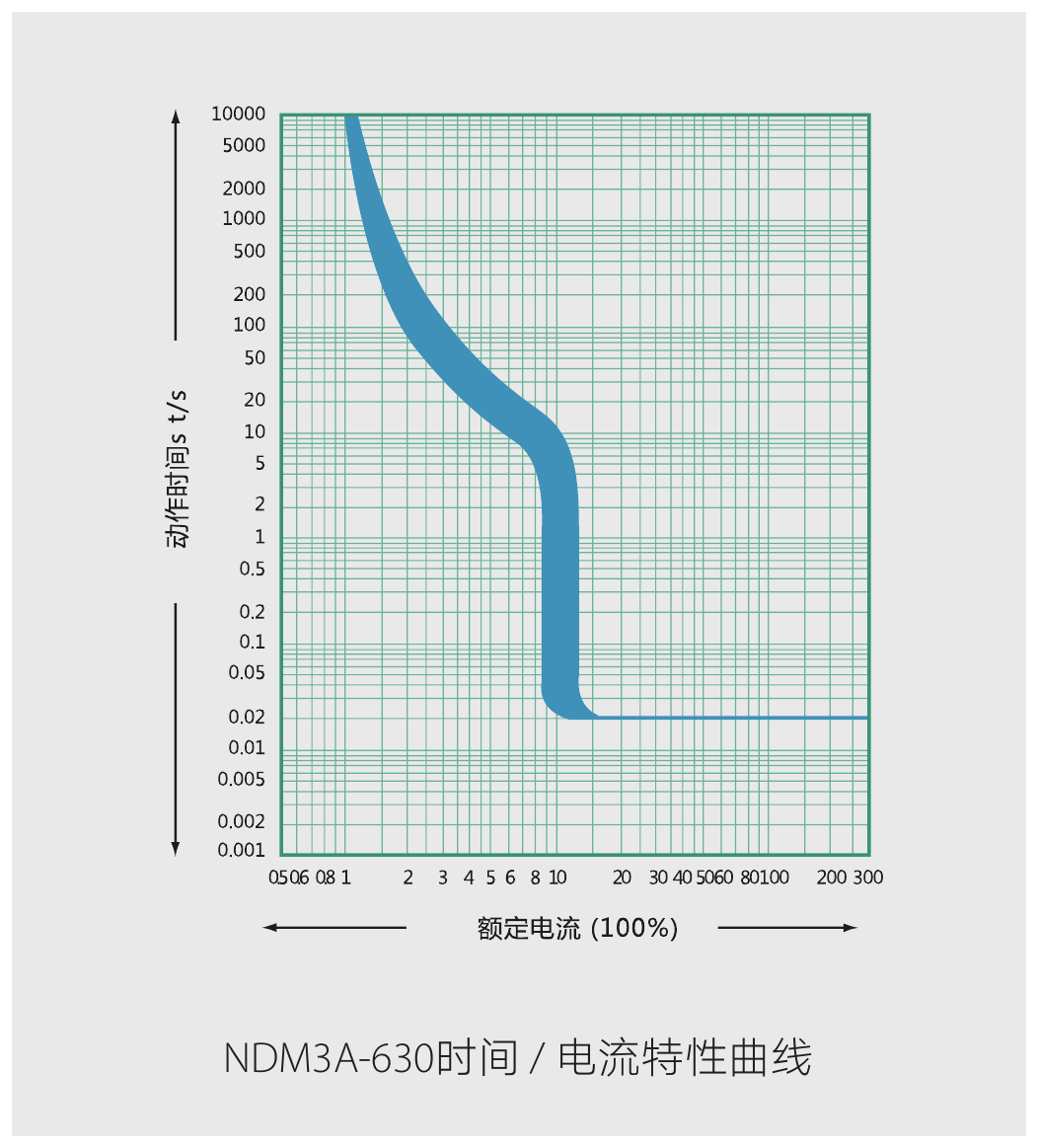

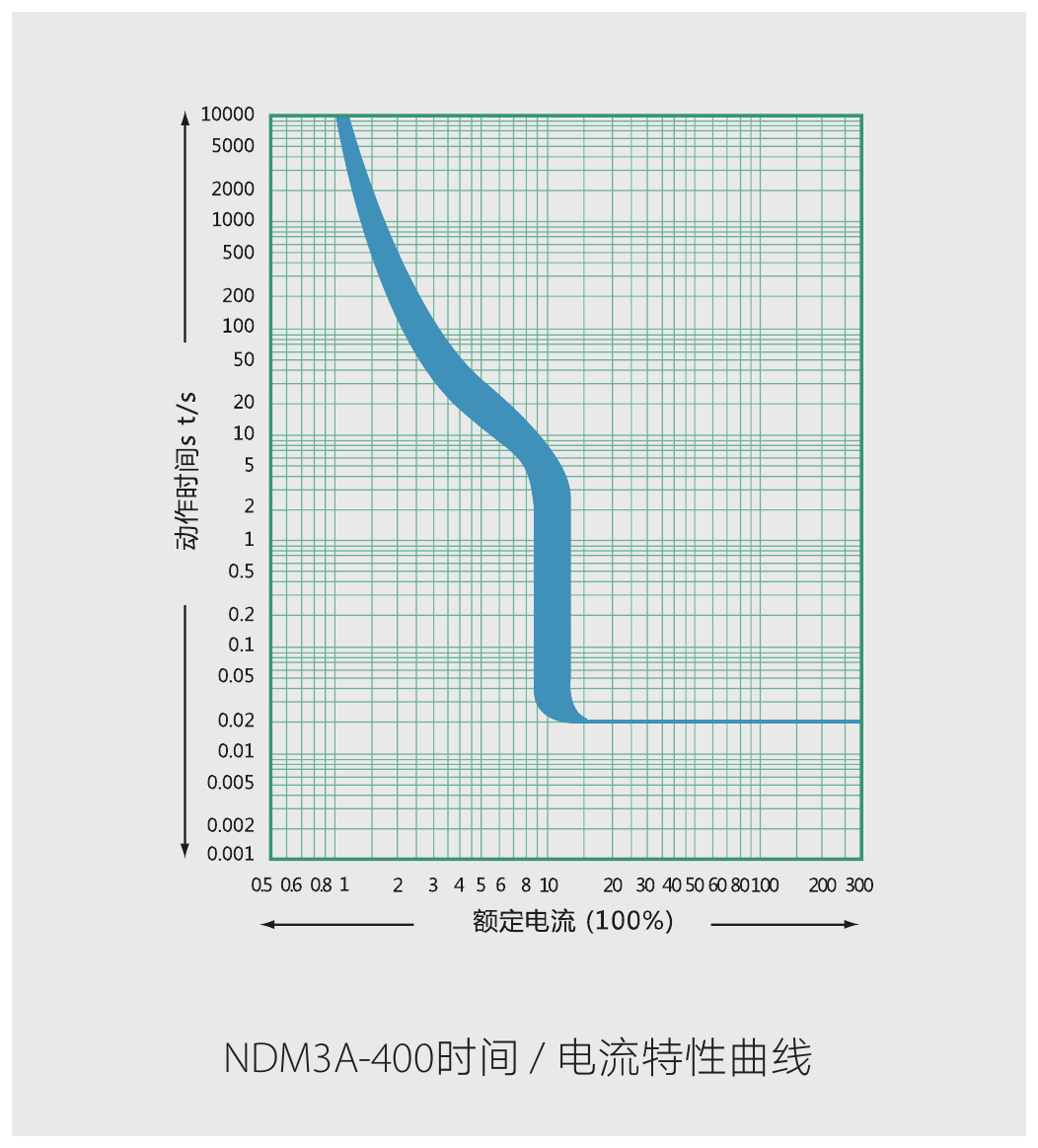

Время-токовые характеристики (ВАХ)

Требования к защите (окружающая среда +40 °C)

In расцепителя, А	1.05In (холодное), время несрабатывания, ч	1.3In (горячее), время срабатывания, ч	Ток срабатывания электромагнитного расцепителя	Назначение
≤ 63	1	1	10In × (1 ± 20 %) или 5In × (1 ± 20 %)	распределение энергии
63 < In ≤ 630	2	2	10In × (1 ± 20 %) или 5In × (1 ± 20 %)	распределение энергии

По умолчанию завод устанавливает 10In; 5In — указывать в заказе.

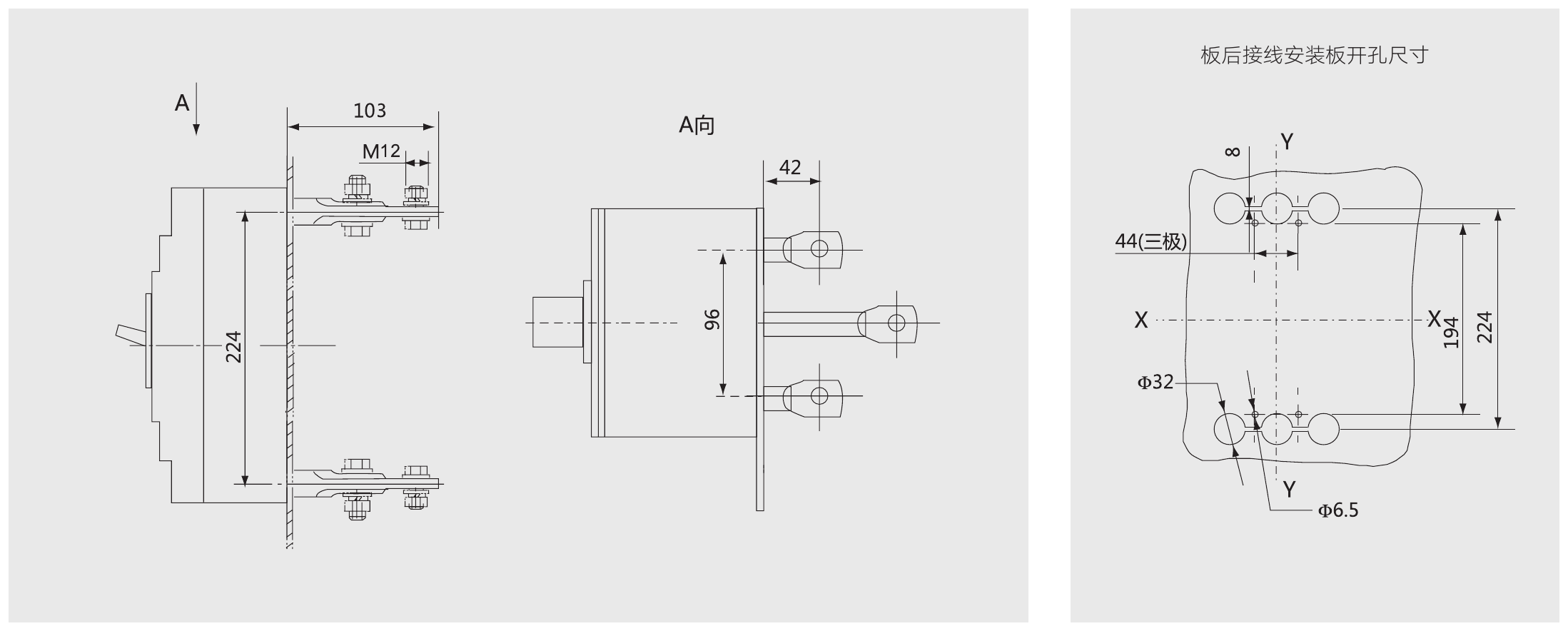

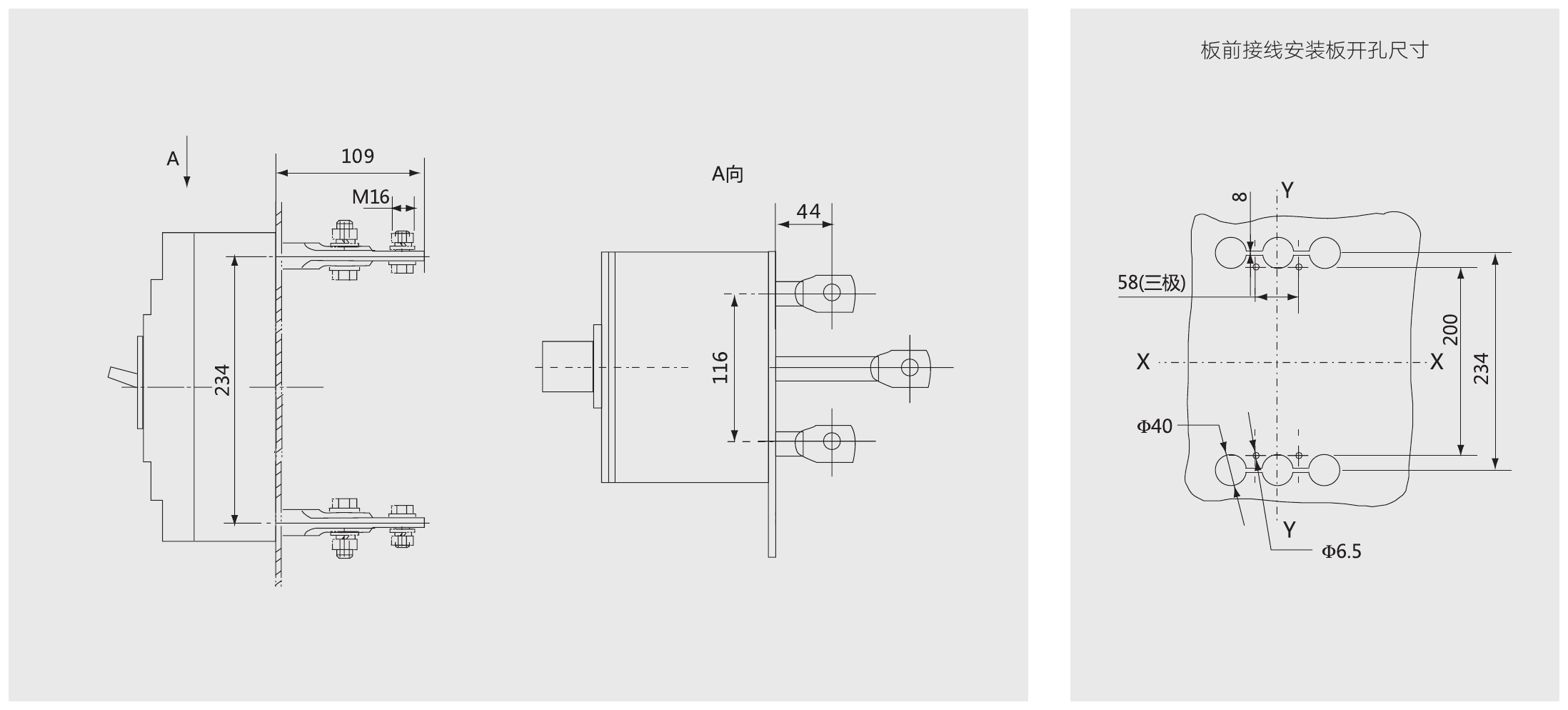

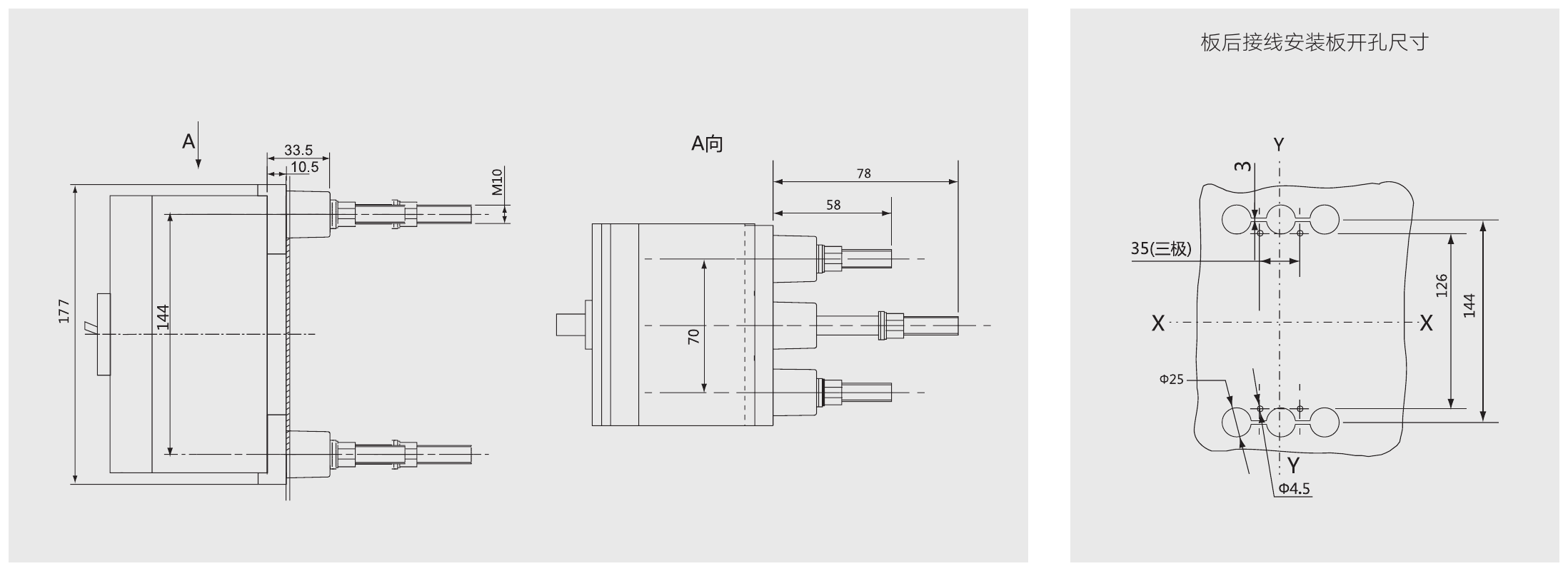

Габаритные и установочные размеры

Размеры в мм; неуказанные допуски — по GB/T 1804-c. На чертежах: 板前接线 — переднее присоединение, 板后接线 — заднее присоединение, 安装板开孔尺寸 — разметка монтажной панели, A向 — вид по стрелке A, 欠压脱扣器 — зона расцепителя минимального напряжения, 三极 — 3 полюса.

Длина с клеммными крышками, мм

Модель	Длина корпуса L	Добавка клеммных крышек X	Длина с крышками Lx
NDM3A-250	165	64.5	229.5
NDM3A-400	257	71.6	328.6
NDM3A-630	270	65	335

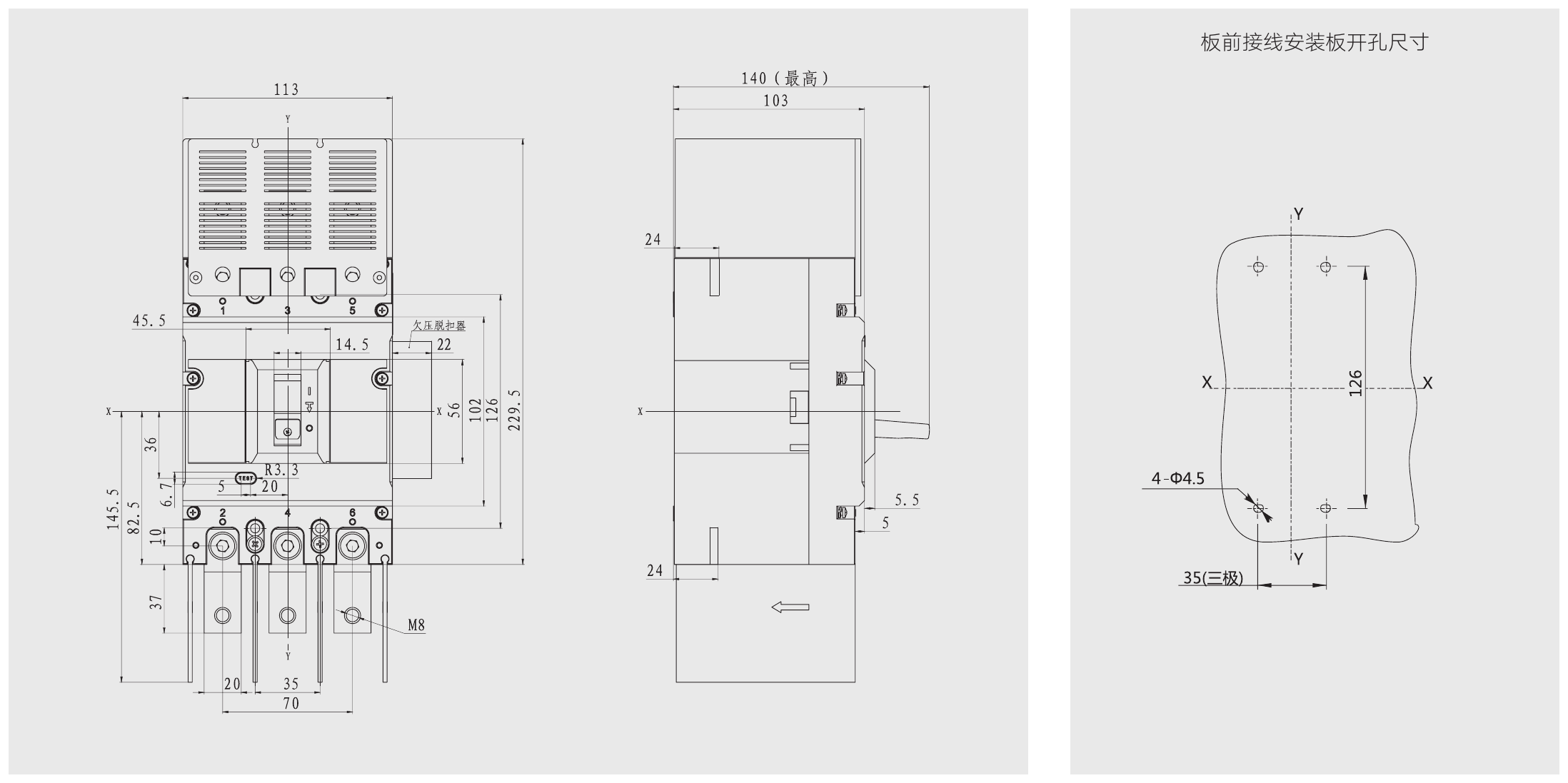

NDM3A-250: переднее присоединение, разметка панели

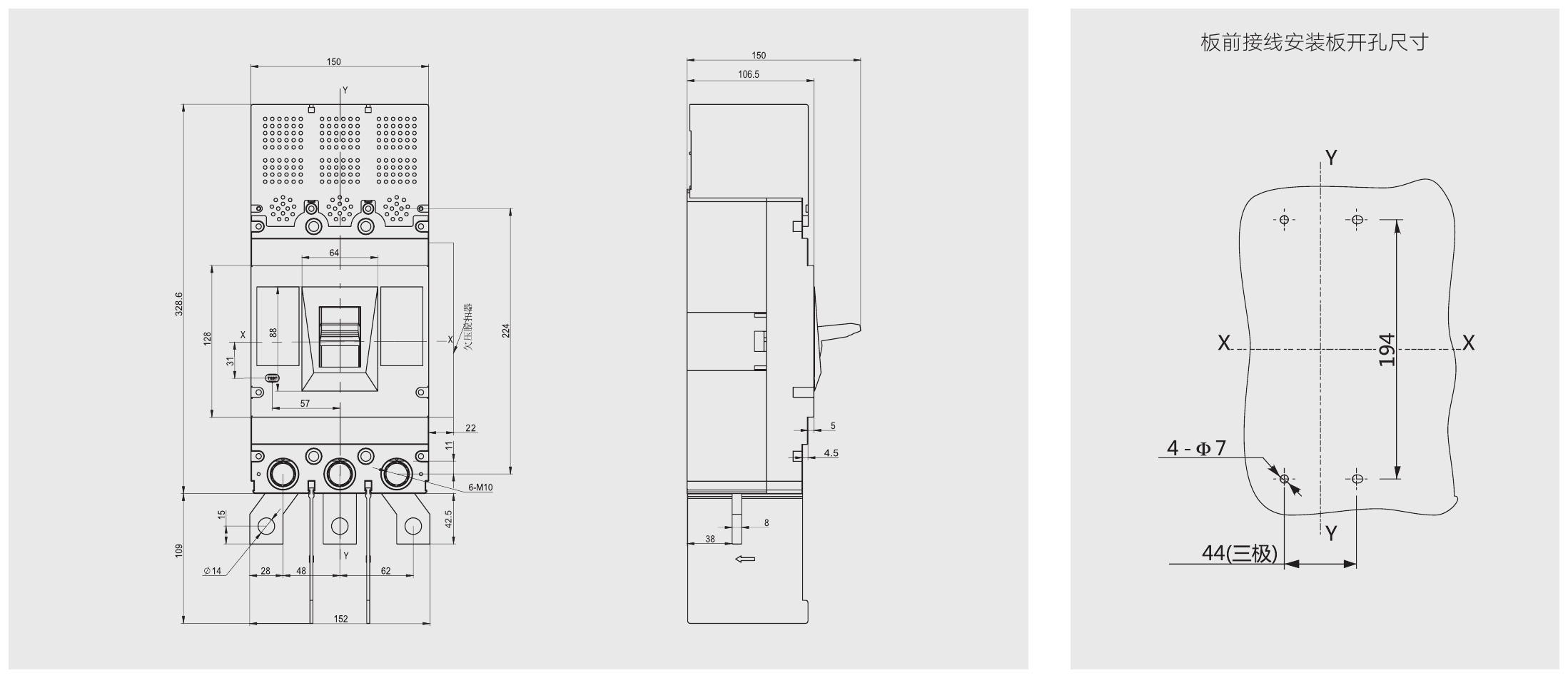

NDM3A-400: переднее присоединение, разметка панели

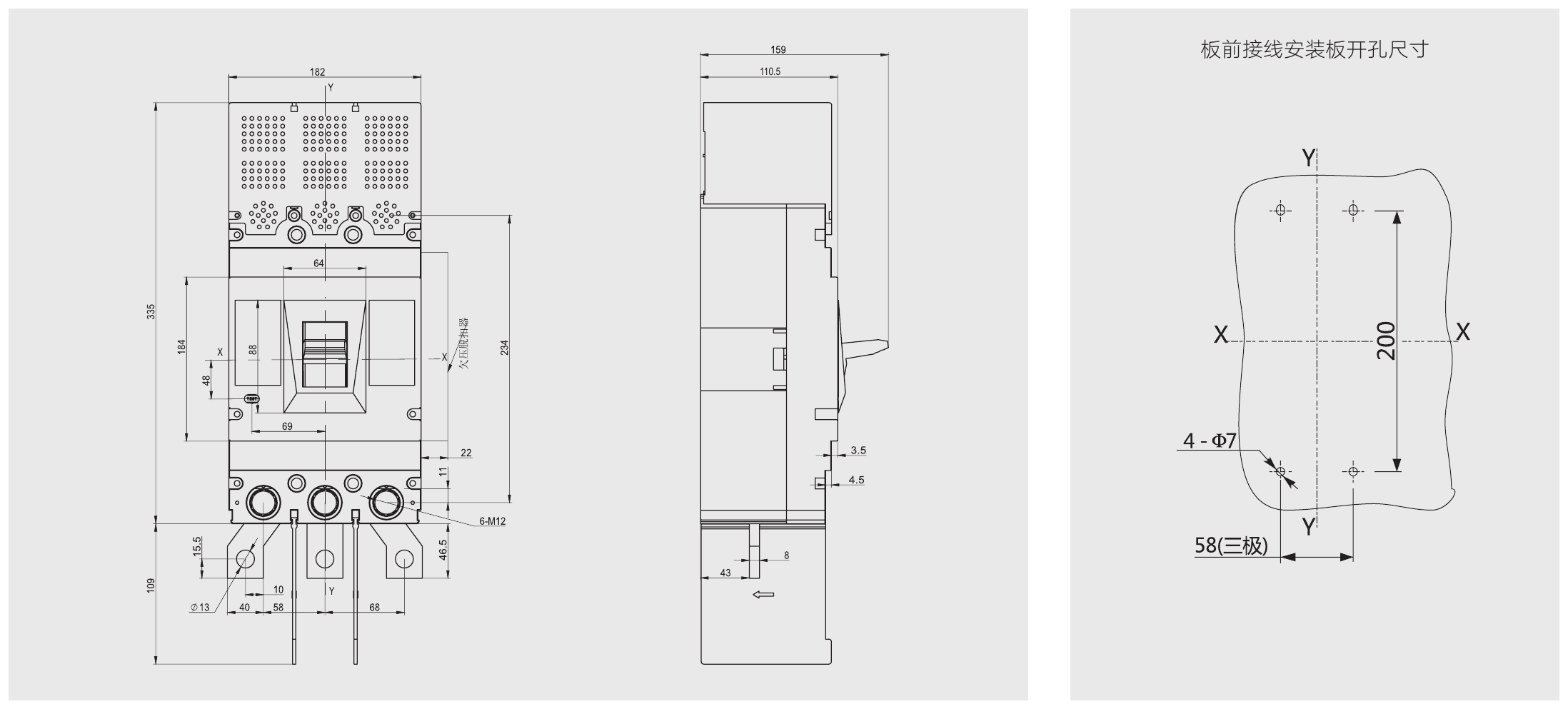

NDM3A-630: переднее присоединение, разметка панели

Сечения шин и кабелей

Сечение проводника

Номинальный ток, А	Сечение, мм²
10	1.5
16, 20	2.5
25	4.0
32	6.0
40, 50	10
63	16
80	25
100	35
125, 140	50
160	70
180, 200, 225	95
250	120
315, 350	185
400	240

Кабели и медные шины

Номинальный ток, А	Кабель: кол-во	Кабель: сечение, мм²	Медная шина: кол-во	Медная шина: размер, мм
500	2	150	2	30 × 5
630	2	185	2	40 × 5
700, 800	2	240	2	50 × 5
1250	—	—	2	100 × 5

Медные шины нельзя присоединять непосредственно к корпусу выключателя — нужен аксессуар «соединительные шины».

Безопасные расстояния

При установке в ряд или ярусами соединительные шины и кабели не должны уменьшать воздушные изоляционные расстояния.

Изоляционные расстояния в металлическом шкафу, мм (с клеммной крышкой)

Модель	A — вводные выводы до шкафа	B — сбоку до шкафа	C — выводные выводы до шкафа
NDM3A-250	30	30	30
NDM3A-400	30	30	30
NDM3A-630	30	30	30

Минимальное межцентровое расстояние при установке в ряд, мм (3P)

Модель	Ширина выключателя	Межцентровое расстояние I
NDM3A-250	113	143
NDM3A-400	150	180
NDM3A-630	182	212

Минимальное расстояние H при ярусной установке, мм (с клеммной крышкой)

Модель	H
NDM3A-250	90
NDM3A-400	155
NDM3A-630	155

Перед подачей напряжения проверьте установку клеммных крышек или межфазных перегородок.

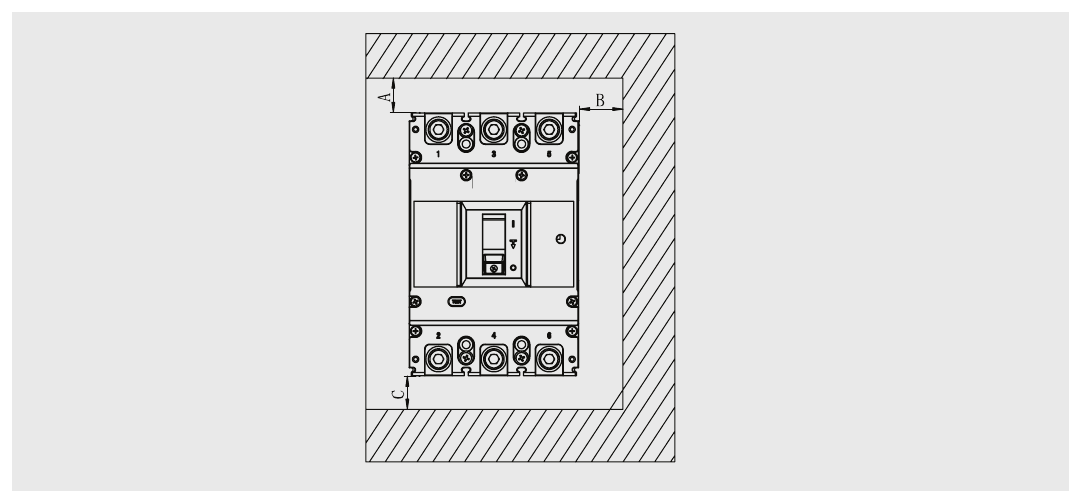

Изоляционные расстояния A, B, C в металлическом шкафу

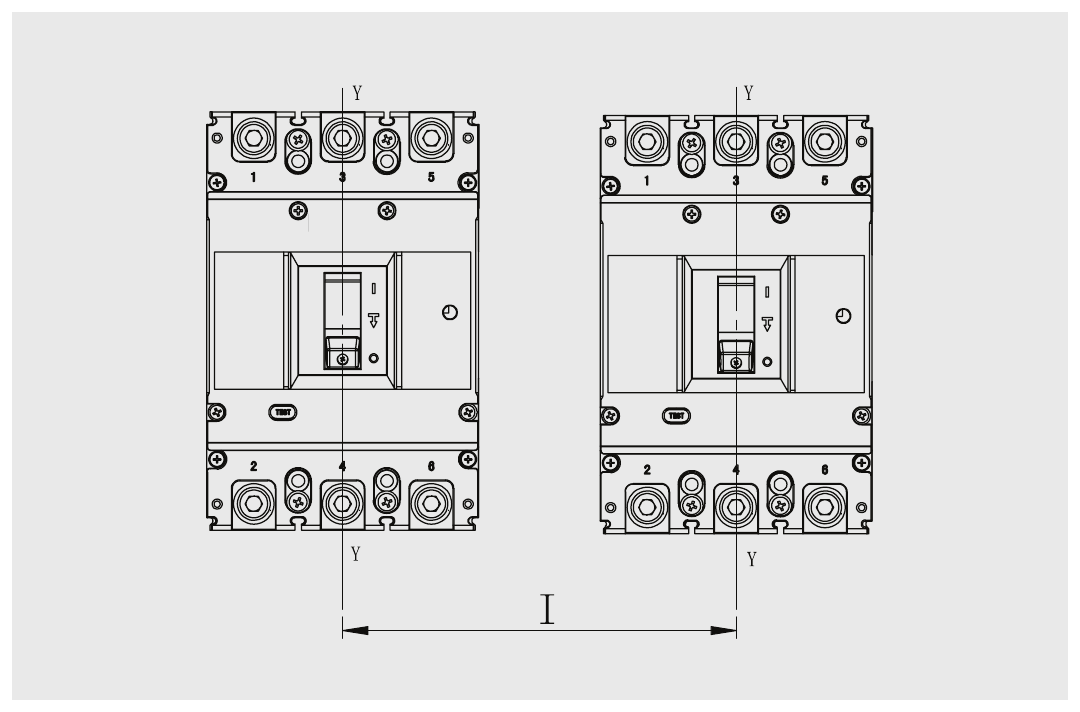

Межцентровое расстояние I при установке в ряд

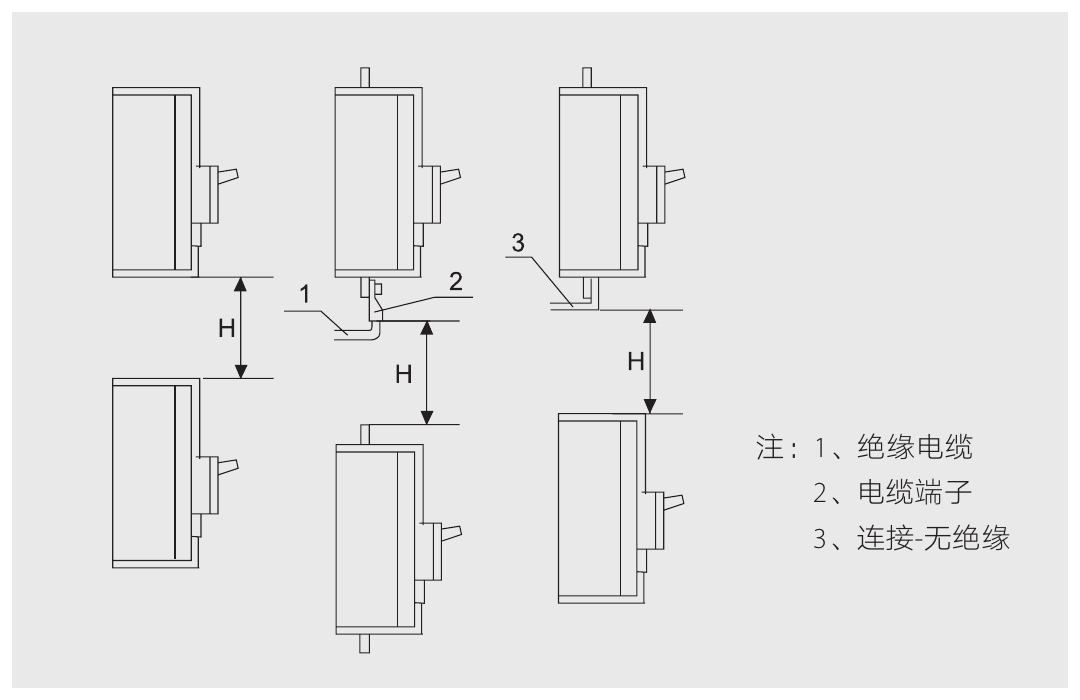

Ярусная установка: 1 — изолированный кабель, 2 — кабельный наконечник, 3 — соединение без изоляции

ND	M	3A	-				/
1	2	3		4	5	6		7	8	9	10	11	12

Расшифровка обозначения:

№	Параметр	Расшифровка
1	Код предприятия	ND: низковольтная аппаратура марки Nader
2	Код изделия	M: автоматический выключатель в литом корпусе
3	Порядковый номер разработки	3A
4	Типоразмер	Типоразмер (Inm, А): 250, 400, 630
5	Уровень отключающей способности	M: повышенная отключающая способность H: высокая отключающая способность (по таблице параметров — только NDM3A-250)
6	Способ управления	Пусто: непосредственное управление рукояткой P: моторный привод Z: поворотная рукоятка
7	Число полюсов	3: 3 полюса
8	Код расцепителя	0: без расцепителя 2: только мгновенный расцепитель (защита от КЗ) 3: комбинированный расцепитель (перегрузка + КЗ)
9	Код аксессуаров	См. таблицу 2
10	Код назначения	Пусто: выключатель для распределения энергии
11	Номинальный ток	In, А: NDM3A-250 — 32, 40, 50 (электромагнитный расцепитель), 63, 80, 100, 125, 140, 160, 180, 200, 225, 250; NDM3A-400 — 225, 250, 315, 350, 400; NDM3A-630 — 400, 500, 630
12	Способ подключения	Пусто: стандартное исполнение (переднее присоединение) P: соединительные шины Z1: заднее присоединение

Таблица 2. Код модификации и место установки аксессуаров

Код

Состав комплектации

Описание

Меcто установки

NDM3A-250/3P

NDM3A-400/3P

NDM3A-630/3P

Без аксессуаров

Независимый расцепитель

Двойной вспомогательный контакт

Вспомогательный контакт

Расцепитель минимального напряжения

Независимый расцепитель + двойной вспомогательный контакт

Независимый расцепитель + вспомогательный контакт

Независимый расцепитель + расцепитель минимального напряжения

Два двойных вспомогательных контакта

Два вспомогательных контакта

Двойной вспомогательный контакт + вспомогательный контакт

Расцепитель минимального напряжения + двойной вспомогательный контакт

Расцепитель минимального напряжения + вспомогательный контакт

Сигнальный контакт

Независимый расцепитель + сигнальный контакт

Двойной вспомогательный контакт + сигнальный контакт

Расцепитель минимального напряжения + сигнальный контакт

Независимый расцепитель + вспомогательно-сигнальный контакт

Вспомогательно-сигнальный контакт

Двойной вспомогательный контакт + вспомогательно-сигнальный контакт

Расцепитель минимального напряжения + вспомогательно-сигнальный контакт

Пример обозначения: NDM3A-250M/3 3 00 32A

Примечание 1: по опросному листу каталога типоразмер 630 выпускается только с уровнем M; по таблице технических параметров уровень H задан только для NDM3A-250 (Icu 36.5 кА / Ics 30 кА при AC 800 В). В прайсе 01.2026 есть NDM3A-250H (63–250 А); NDM3A-400 и NDM3A-630 — только M.
Примечание 2: в схеме обозначения каталога между кодом назначения и номинальным током стоит «-»; в прайсе ток пишется через пробел: NDM3A-250M/3 3 00 32A. Мгновенное срабатывание по умолчанию 10In; 5In — указывать в заказе.
Примечание 3: в опросном листе каталога дополнительно перечислены Z2H (втычное, заднее присоединение) и Z3H (втычное моноблочное, заднее присоединение; для 250 и 630 не выпускается). В прайсе есть втычные панели Z2Q/Z2H и панели заднего присоединения Z1 как отдельные аксессуары.

Места установки — слева или справа от рукоятки (вид спереди); для NDM3A-250, NDM3A-400 и NDM3A-630 размещение одинаковое. Одиночный независимый расцепитель (код 10) ставится слева, в комбинациях с сигнальным или вспомогательно-сигнальным контактом (коды 18, 48) — справа. Расцепитель минимального напряжения во всех кодах — справа.

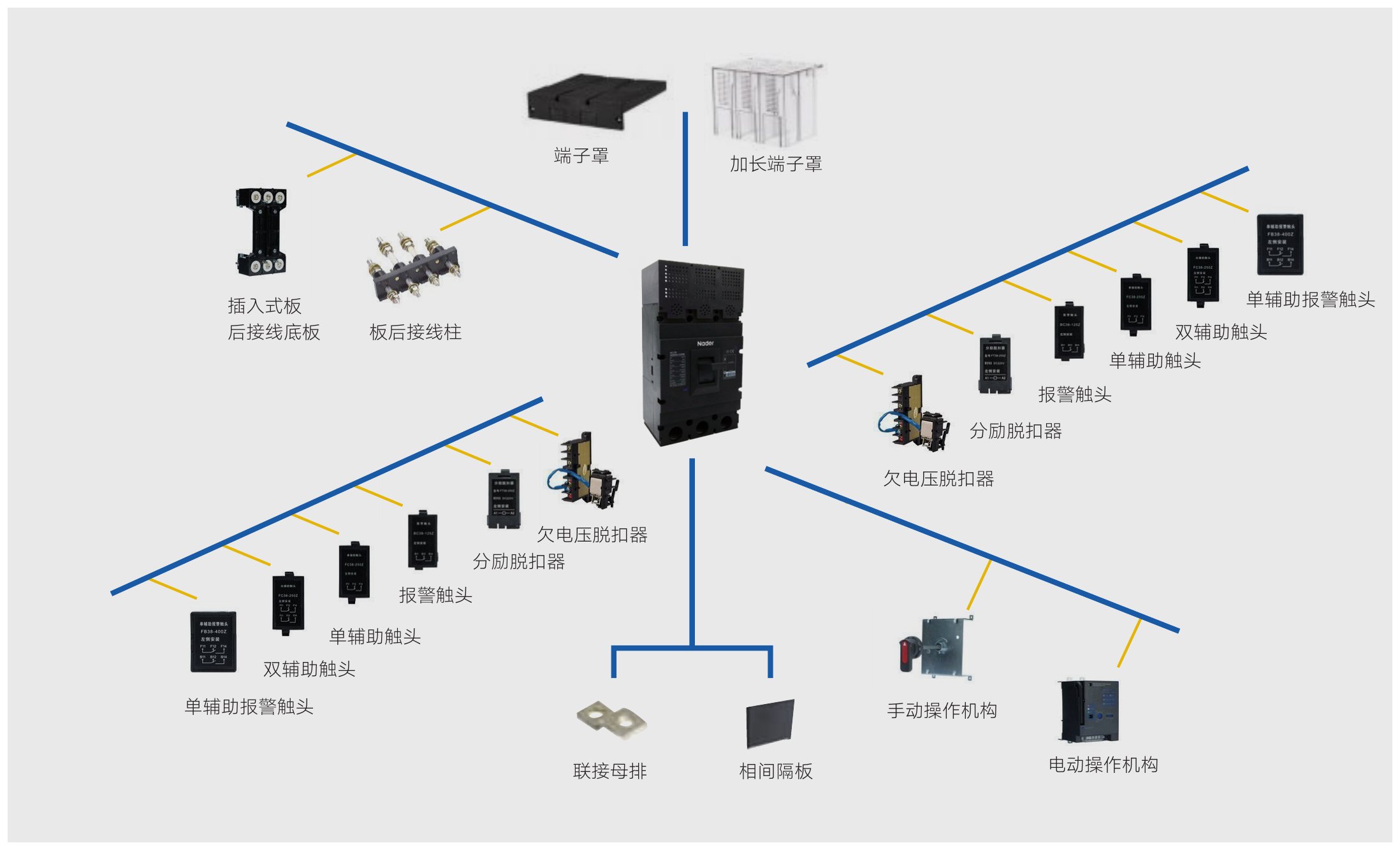

Аксессуары и дополнительные элементы:

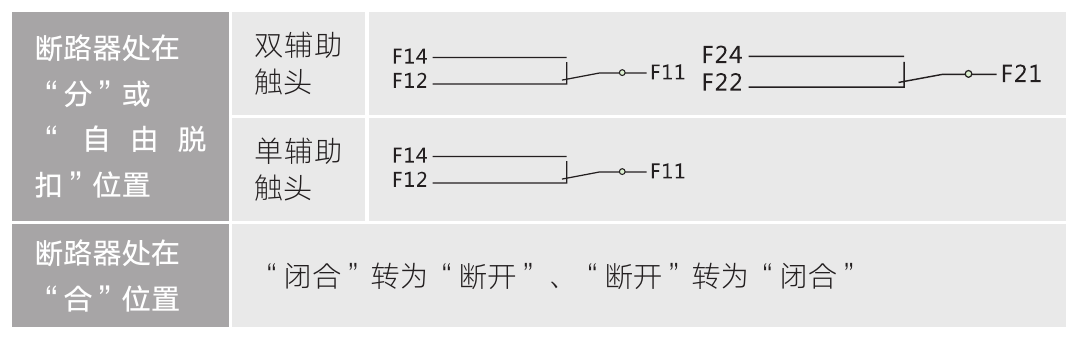

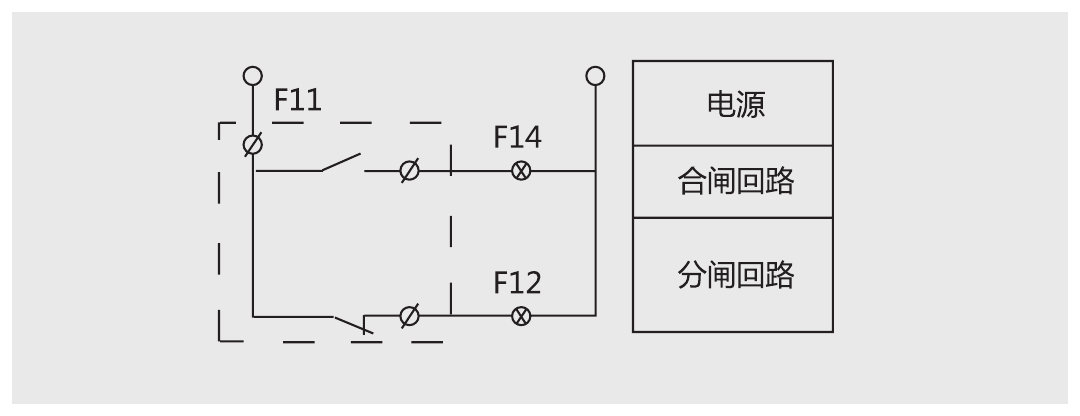

Вспомогательный контакт (одинарный и двойной)

Сигнализирует положение главных контактов. В положениях «отключено» и «свободное расцепление» контакты находятся в исходном состоянии, при включении выключателя переключаются. Одинарный — группа F11/F12/F14, двойной — две группы (F11/F12/F14, F21/F22/F24). Условный тепловой ток Ith 3 А; рабочий ток при AC 400 В — 0,3 А (типоразмер 250) и 0,4 А (400, 630), при DC 220 В — 0,15 А. Минимальная нагрузка 5 В / 160 мА. Категории AC-15 и DC-13.

Применимость: NDM3A-250, 400, 630

Место установки: одиночный — слева от рукоятки (коды 20, 21); в комбинациях — справа (40, 41, 62, 68) или с обеих сторон (60, 61); в прайсе есть исполнения «слева» и «справа»

Токовые параметры

Типоразмер, А	Ith, А	Ie при AC 400 В, А	Ie при DC 220 В, А
250	3	0.3	0.15
400, 630	3	0.4	0.15

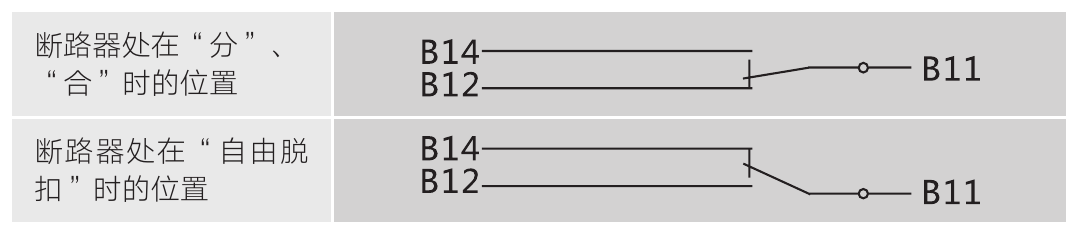

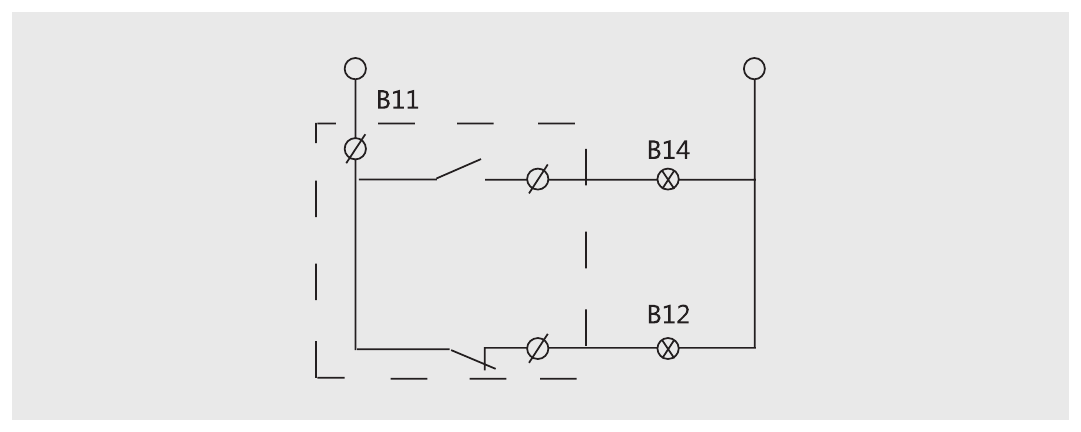

Сигнальный (аварийный) контакт

Срабатывает только при свободном расцеплении (аварийном отключении) выключателя: нормально открытый контакт замыкается, нормально закрытый размыкается. При обычных включениях и отключениях состояние не меняется; после взвода выключателя контакт возвращается в исходное положение. Выводы B11, B12, B14; Ue 220 В, Ith 3 А; рабочий ток при AC 400 В — 0,3 А (250) и 0,4 А (400, 630), при DC 220 В — 0,15 А.

Применимость: NDM3A-250, 400, 630

Место установки: слева от рукоятки (коды 08, 18, 28, 38); в прайсе — «слева» и «справа»

Вспомогательно-сигнальный контакт

Один аксессуар, объединяющий функции вспомогательного и сигнального контактов. Устанавливается слева от рукоятки (коды 48, 58, 68, 78).

Применимость: NDM3A-250, 400, 630

Место установки: слева; в прайсе — «слева» и «справа»

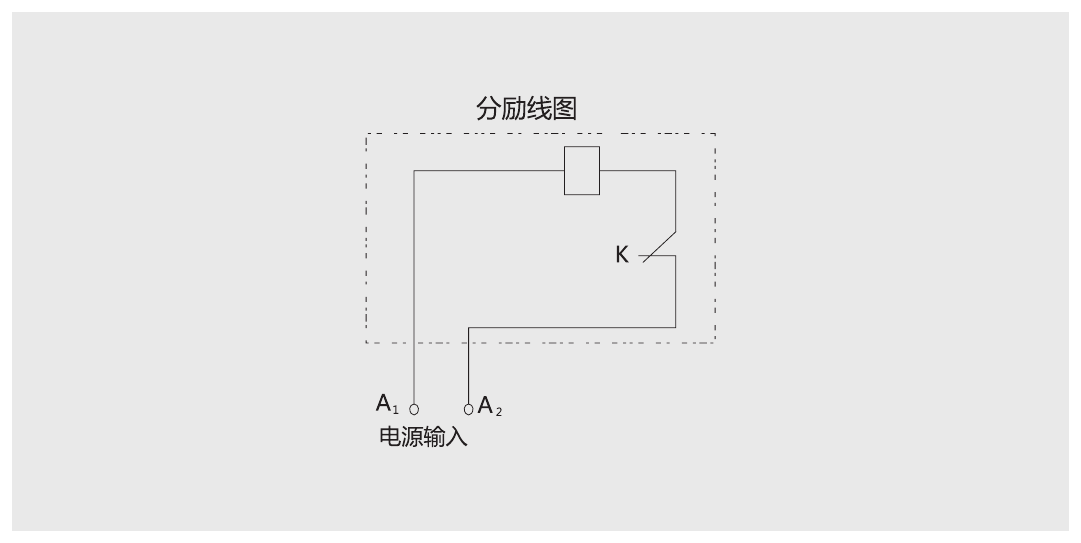

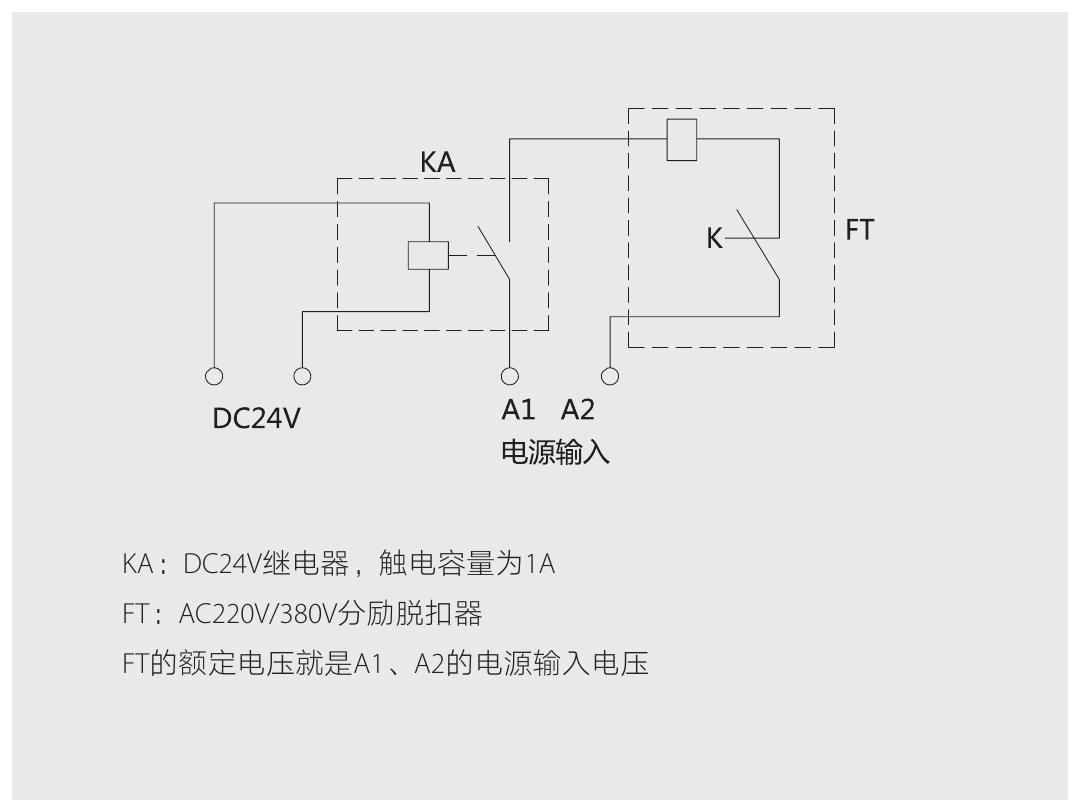

Независимый расцепитель

Дистанционное отключение выключателя: при управляющем напряжении 70–110 % от номинального надёжно отключает аппарат при любых условиях эксплуатации. Питание подаётся на выводы A1, A2; в цепь встроен концевой контакт K. Для управления от DC 24 В расцепителем на AC 220/380 В применяют промежуточное реле KA (DC 24 В, контакты 1 А).

Применимость: NDM3A-250, 400, 630

Место установки: код 10 и комбинации 40, 41, 50 — слева; комбинации 18, 48 — справа; в прайсе — «слева» и «справа»

Напряжения / исполнения: AC 230 В, AC 380 В, DC 24 В, DC 220 В

Ток мгновенного срабатывания, А / потребляемая мощность, Вт

Модель	DC 24 В	AC 230 В	DC 220 В	AC 380 В
NDM3A-250	6.8 / 164.5	0.5 / 115	0.3 / 76.2	0.4 / 155.6
NDM3A-400	3.4 / 82.3	0.5 / 110.6	0.3 / 62	0.26 / 105
NDM3A-630	3.4 / 82.3	0.3 / 62	0.3 / 62	0.26 / 105

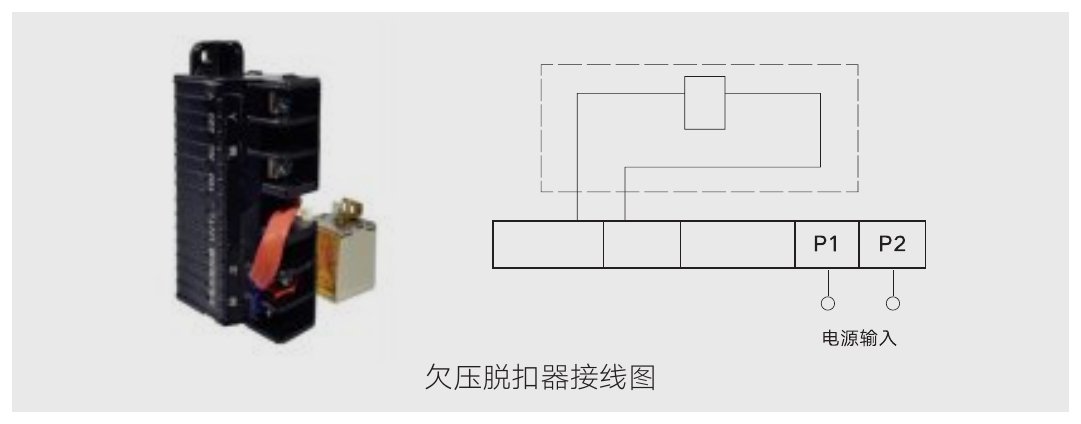

Расцепитель минимального напряжения

Отключает выключатель при снижении напряжения управляющего питания до 35–70 % от номинального; при напряжении ниже 35 % не даёт включить аппарат; при 85 % и выше включение обеспечивается. Питание подаётся на выводы P1, P2. На расцепитель сначала подают питание — только после этого выключатель взводят и включают, иначе аппарат будет повреждён.

Применимость: NDM3A-250, 400, 630 (данные таблицы — только для 400 и 630)

Место установки: справа от рукоятки (коды 30, 50, 70, 71, 38, 78); в прайсе — «слева» и «справа»

Напряжения / исполнения: AC 50 Гц 230 В, 380 В

Ток мгновенного срабатывания и потребляемая мощность

Модель	Ток, А: AC 230 / 380 В	Мощность втягивания, Вт: AC 230 / 380 В	Мощность удержания, Вт: AC 230 / 380 В
NDM3A-400	0.8 / 0.5	190 / 223	0.8 / 0.9
NDM3A-630	0.8 / 0.5	190 / 223	0.8 / 0.9

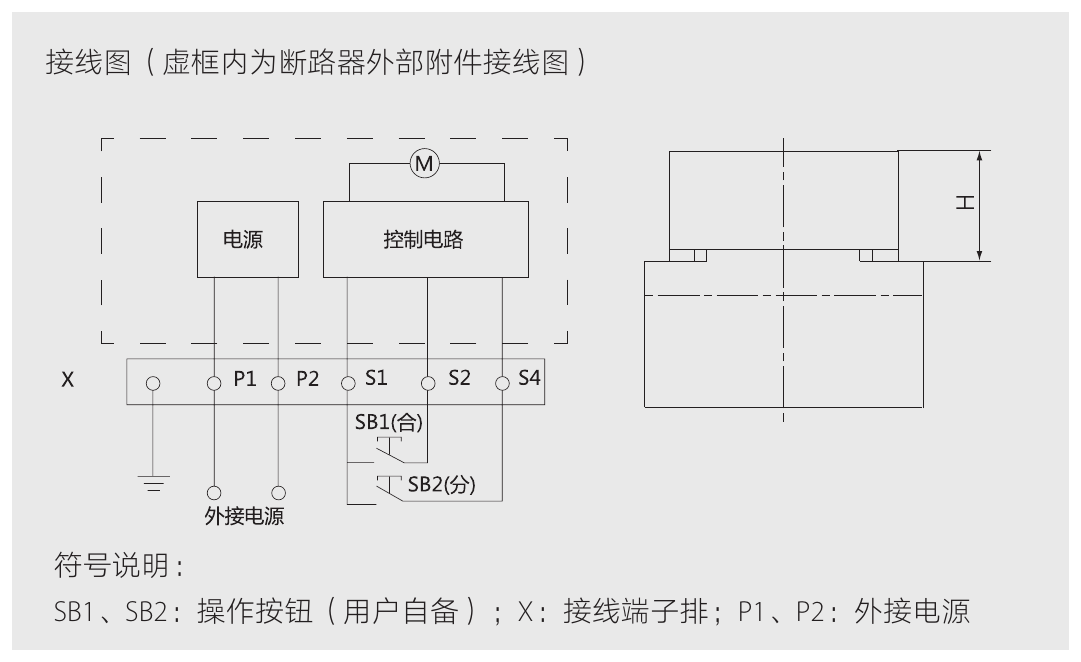

Моторный привод

Дистанционное включение и отключение выключателя (исполнение P в коде). Управление кнопками SB1 (включить) и SB2 (отключить), которые приобретает пользователь, через клеммную колодку X; P1, P2 — внешнее питание. Ресурс 20 000 циклов (NDM3A-250) и 10 000 циклов (400, 630).

Применимость: NDM3A-250, 400, 630

Напряжения / исполнения: AC 50 Гц 110, 230, 380 В; DC 24, 110, 220 В

Технические параметры

Для выключателя	AC/DC 220 В, Вт	AC/DC 110 В, Вт	AC 380 В, Вт	DC 24 В, Вт	Ресурс, циклов	Высота H, мм
NDM3A-250	180	180	350	80	20000	92
NDM3A-400	350	250	600	160	10000	149
NDM3A-630	350	250	600	160	10000	147

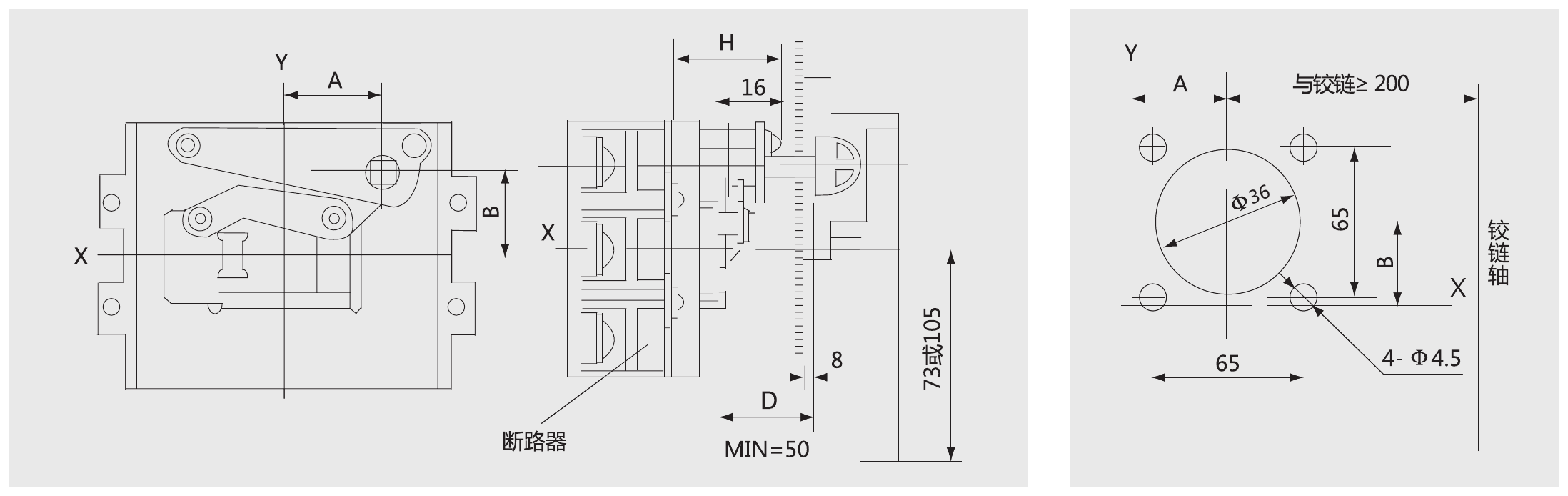

Ручной привод: поворотные рукоятки CS1, CS2, IP65

Управление выключателем через дверь шкафа (исполнение Z в коде). CS1 и CS2 выпускаются с круглой (B) и квадратной (F) рукояткой. Длина вала D по умолчанию 150 мм, под заказ 200/300/350/650 мм. Длина рукоятки: для Inm ≤ 250 — 65 мм (B и F), для Inm ≥ 400 — 91,5 мм (B) и 95 мм (F). Рукоятка IP65 — лицевая панель 80 × 80 мм, разметка 65 × 65 мм, 4-Φ4,5, отверстие Φ41. Расстояние от оси до петли двери — не менее 200 мм.

Применимость: NDM3A-250, 400, 630

Установочные размеры ручного привода, мм (установка вертикальная)

Модель	Для выключателя	H	A	B (3P)
CS1-225	NDM3A-250	55	143	35
CS1-400(NDM3)	NDM3A-400	85	194	137
CS1-630(NDM3)	NDM3A-630	84	200	171
CS2-225	NDM3A-250	48	35	31
CS2-400(NDM3)	NDM3A-400	61	68	15
CS2-630(NDM3)	NDM3A-630	61	60	15

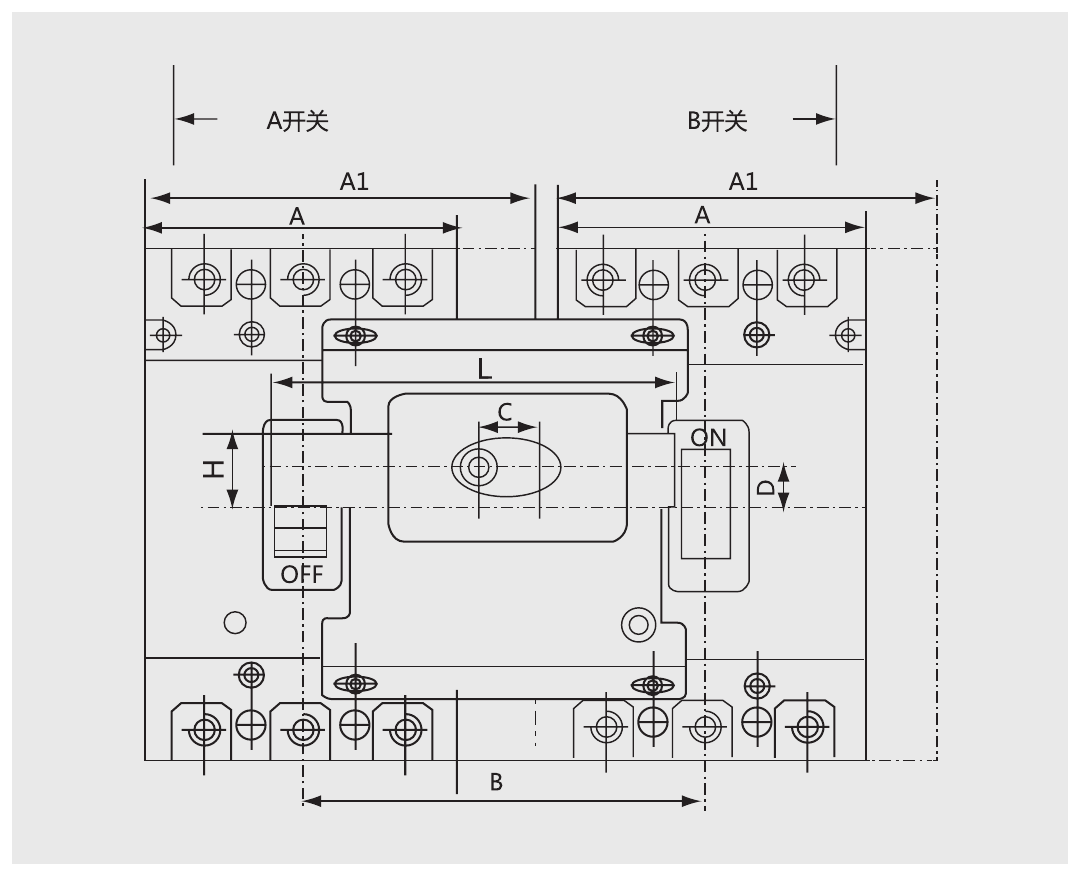

Механическая блокировка

Взаимная механическая блокировка двух выключателей (A и B), установленных рядом: включить можно только один из них.

Применимость: NDM3A-250, 400, 630

Размеры, мм

Модель	A	B	C	D	L	H
NDM3A-250	107	132	44	16.5	136	22
NDM3A-400	150	180	57	10	190	30
NDM3A-630	182	235	58	8	240	30

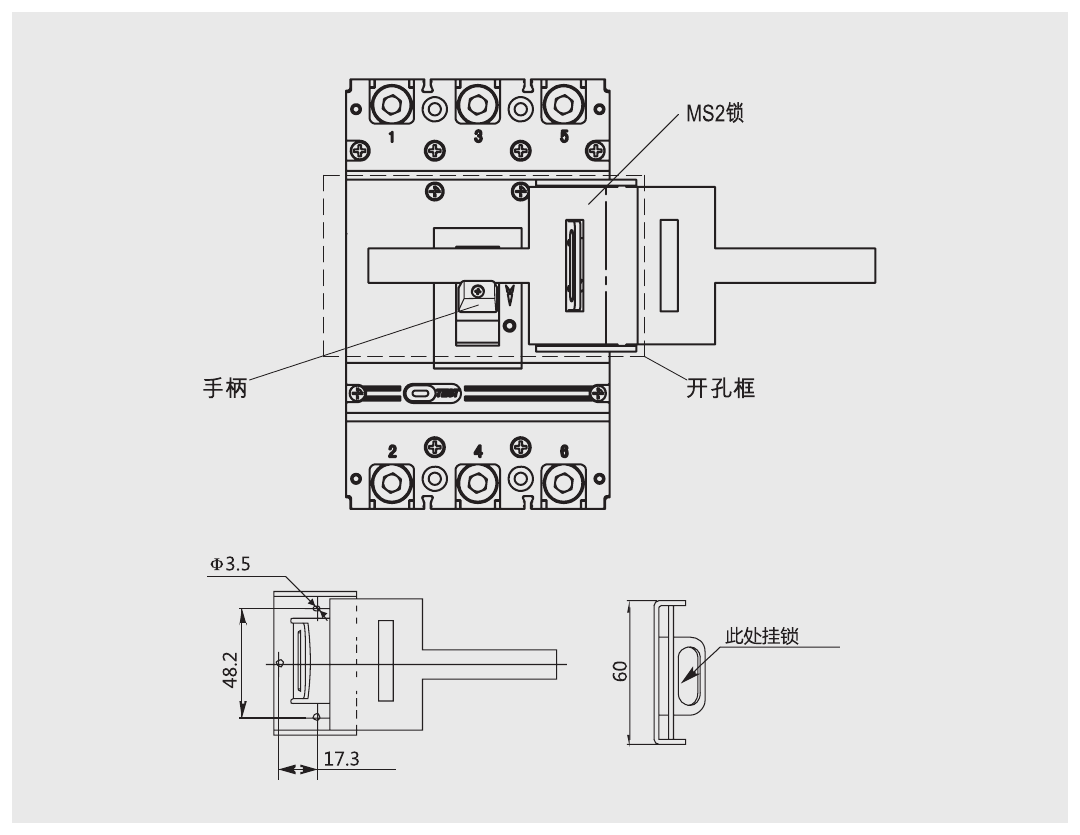

Блокирующее устройство MS2

Накладной замок на крышку выключателя слева или справа от рукоятки (по умолчанию — справа); предотвращает ошибочное включение и отключение, рукоятка запирается навесным замком. При установке MS2 на той же стороне нельзя ставить другие внутренние и внешние аксессуары.

Применимость: серия NDM3A

Место установки: справа (по умолчанию) или слева

Клеммные крышки, соединительные шины, межфазные перегородки, заднее и втычное присоединение

Клеммные крышки входят в комплект (1 шт.), ставятся на вводные и выводные выводы и обеспечивают нулевое расстояние выброса дуги; длина аппарата с крышками — 229,5 / 328,6 / 335 мм. Соединительные шины (исполнение P) нужны при подключении медных шин. Межфазные перегородки, удлинённые клеммные крышки, выводы заднего присоединения и основание втычного исполнения показаны в перечне аксессуаров каталога.

Применимость: NDM3A-250, 400, 630

Коды встроенных аксессуаров и места их установки (слева/справа от рукоятки) — вкладка «Код заказа», Таблица 2. Аксессуары как товары — в разделе Аксессуары NDM3A.
