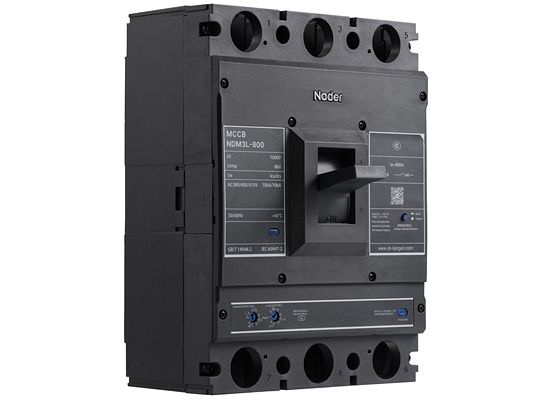

NDM3L: Комплексная защита "два в одном"
Дифференциальный автоматический выключатель (АВДТ) в литом корпусе. Объединяет защиту от сверхтоков (КЗ, перегрузка) и от токов утечки (угроза поражения человека и пожара).

NDM3L — автоматические выключатели в литом корпусе со встроенной защитой от дифференциального тока (тока утечки) для сетей переменного тока 50/60 Гц напряжением до AC 415 В и токами до 800 А. Они предназначены для распределения энергии и нечастых пусков электродвигателей, защищают линии и оборудование от перегрузки и короткого замыкания, а людей и объект — от поражения током и пожара при длительных замыканиях на землю, которые не обнаруживает защита от сверхтока.

Серия включает пять типоразмеров: NDM3L-125, 250, 400, 630 и 800, в исполнениях 3P и 4P (нейтраль 4A, 4B, 4C, у NDM3L-800 также 4D). Предельная отключающая способность Icu — 70 кА. Модуль дифференциальной защиты типа AC или A получает питание от трёх фаз и продолжает работать при потере любой фазы и при снижении фазного напряжения до 50 В. Уставки IΔn от 30 мА до 1000 мА (у 630 и 800 — также 1–30 А) и время выдержки задаются поворотными переключателями на месте; после срабатывания по утечке выдвигается кнопка-индикатор.

Доступны исполнения без выдержки, с выдержкой, с сигнализацией утечки без отключения, а также для защиты электродвигателей; управление рукояткой, моторным или ручным поворотным приводом. Внутренние аксессуары — кассетного типа и ставятся без регулировки. Выключатели соответствуют GB/T 14048.1, GB/T 14048.2, IEC 60947-1 и IEC 60947-2, сертификаты CCC, CE, TUV.

Особенности

Защита от перегрузки, короткого замыкания и дифференциального тока (утечки на землю) в одном аппарате
Тип дифференциальной защиты AC или A (реагирует и на ток с пульсирующей постоянной составляющей)
Регулировка на месте: три ступени дифференциального тока и три ступени времени выдержки
Индикация отключения по утечке: выдвигается кнопка-индикатор
Модуль защиты питается от трёх фаз и работает при потере любой одной фазы
Защита от утечки сохраняется при снижении фазного напряжения до 50 В
Исполнения с сигнализацией утечки без отключения (XI, YI, XYI) и с регулируемой выдержкой (XY для 630/800)
Icu = 70 кА для всех типоразмеров; Ics = 50 кА (125, 250) и 70 кА (400–800)
Кассетные внутренние аксессуары, устанавливаются быстро и без регулировки
Функция разъединения (изоляции)

Область применения и условия эксплуатации

Распределительные сети AC 50/60 Гц до 415 В, токи 16–800 А
Нечастые коммутации и нечастый пуск электродвигателей (исполнение «2» — защита двигателей)
Защита людей от поражения током и объектов от пожара при замыканиях на землю
Температура окружающей среды −35…+70 °C (выше +40 °C — со снижением тока), хранение −40…+75 °C
Высота до 2500 м (выше — с поправочными коэффициентами), степень загрязнения 3, категория установки III
Установка вертикальная (отклонение до ±22,5°) или горизонтальная, в среде без взрывоопасной и агрессивной атмосферы, защищённо от дождя и снега

По документации Lazzen (Nader): file-c733a186a0.pdf. Перевод на русский язык — 10.2026. Технические данные — на вкладке «Характеристики», структура кода и коды аксессуаров — на вкладке «Код заказа», документы — на вкладке «Документы».

Особенности:

Тип расцепителя: термомагнитный (регулируемый)
In=16..630 A
IDn=30..500 мА
Dt=0,5..2,15 c
Icu=70 кА
Un=380..415 V AC
Установка: стационарный, втычной
Кат. применения: А
Кол-во полюсов: 3 / 4

Кратко

Параметр	Значение
Тип расцепителя	термомагнитный (нерегулируемый) + модуль защиты от дифференциального тока, тип AC или A
Номинальный ток In, А	16–800
Отключающая способность Icu, кА	70
Номинальное напряжение	AC 380/400/415 В
Число полюсов	3P, 4P
Исполнение / монтаж	стационарное (переднее присоединение, P; у 800 — также заднее)
Стандарты	GB/T 14048.1, GB/T 14048.2, IEC 60947-1, IEC 60947-2

Основные технические параметры

Таблица 1. Основные параметры NDM3L-125…630

Параметр	NDM3L-125 3P	NDM3L-125 4P	NDM3L-250 3P	NDM3L-250 4P	NDM3L-400 3P/4P	NDM3L-630 3P/4P
Inm, А	125	125	250	250	400	630
In, А	16, 20, 25, 32, 40, 50, 63, 80, 100, 125	16, 20, 25, 32, 40, 50, 63, 80, 100, 125	100, 125, 140, 160, 180, 200, 225, 250	100, 125, 140, 160, 180, 200, 225, 250	225, 250, 315, 350, 400	400, 500, 630
Ui, AC В	1000	1000	1000	1000	1000	1000
Uimp, В	8000	8000	8000	8000	8000	8000
Категория применения	A	A	A	A	A	A
Icu при AC 380/400/415 В, кА	70	70	70	70	70	70
Ics при AC 380/400/415 В, кА	50	50	50	50	70	70
IΔn, мА: без выдержки, тип AC	30; 100/300/500	30; 100/300/500	30; 100/300/500	30; 100/300/500	30/100/300/500/1000	V: 30/100/300/500/1000 мА; W: 1/3/10/30 А
IΔn, мА: без выдержки, тип A	—	30/100/300/500/1000	—	30/100/300/500/1000	30/100/300/500/1000	V: 30/100/300/500/1000 мА; W: 1/3/10/30 А
IΔn, мА: с выдержкой, тип AC	100/300/500	100/300/500	100/300/500	100/300/500	100/300/500/1000	V: 30/100/300/500/1000 мА; W: 1/3/10/30 А
IΔn, мА: с выдержкой, тип A	—	100/300/500/1000	—	100/300/500/1000	100/300/500/1000	V: 30/100/300/500/1000 мА; W: 1/3/10/30 А
IΔno	1/2 IΔn	1/2 IΔn	1/2 IΔn	1/2 IΔn	1/2 IΔn	1/2 IΔn
IΔm	1/4 Icu	1/4 Icu	1/4 Icu	1/4 Icu	1/4 Icu	1/4 Icu
Электрическая износостойкость, циклов	8000	8000	8000	8000	7500	7500
Механическая износостойкость без обслуживания / с обслуживанием	20000 / 40000	20000 / 40000	20000 / 40000	20000 / 40000	10000 / 20000	10000 / 20000
L1 × W × L2 × H2, мм	225 × 92 × 50 × 87	225 × 122 × 50 × 87	252 × 107 × 65 × 105	252 × 142 × 65 × 105	257 × 150/198 × 110 × 107	280 × 210/280 × 109 × 113.5
Расстояние выброса дуги, мм	≤50	≤50	≤50	≤50	≤50	≤100
Способ присоединения	переднее, P	переднее, P	переднее, P	переднее, P	переднее, P	переднее, P
Тип УДТ (при токе с постоянной составляющей)	AC	AC, A	AC	AC, A	AC, A	AC, A

Габариты без клеммных крышек. W у 400/630 — 3P/4P.

NDM3L-800

Параметр	NDM3L-800 3P	NDM3L-800 4P
Inm, А	800	800
In, А	500, 630, 700, 800	500, 630, 700, 800
Ui / Uimp	1000 В / 8000 В	1000 В / 8000 В
Ue, AC В	380/400/415	380/400/415
Категория применения	A	A
Icu / Ics, кА	70 / 70	70 / 70
IΔm	0.25Icu	0.25Icu
IΔn (без выдержки / с регулируемой выдержкой), типы AC и A	V: 30/100/300/500/1000 мА; W: 1/3/10/30 А	V: 30/100/300/500/1000 мА; W: 1/3/10/30 А
IΔno	0.5IΔn	0.5IΔn
Электрическая / механическая износостойкость (без обсл. / с обсл.), циклов	7500 / 10000 / 20000	7500 / 10000 / 20000
L1 × W × L2 × H2, мм	280 × 210 × 109 × 113.5	280 × 280 × 109 × 113.5
Расстояние выброса дуги, мм	≤100	≤100
Способ присоединения	переднее, P, заднее	переднее, P, заднее
Тип УДТ	AC, A	AC, A

При IΔn = 30 мА доступно только исполнение без выдержки; для ступени 30 мА функция «сигнализация утечки без отключения» отсутствует.

Время срабатывания по дифференциальному току

Исполнение	Параметр	IΔn	2IΔn	5IΔn	10IΔn
Без выдержки	Макс. время отключения, с	0.2	0.1	0.04	0.04
С выдержкой	Макс. время отключения, с	0.5/1.15/2.15	0.35/1/2	0.25/0.9/1.9	0.25/0.9/1.9
С выдержкой	Предельное время несрабатывания Δt, с	-	0.1/0.5/1	-	-

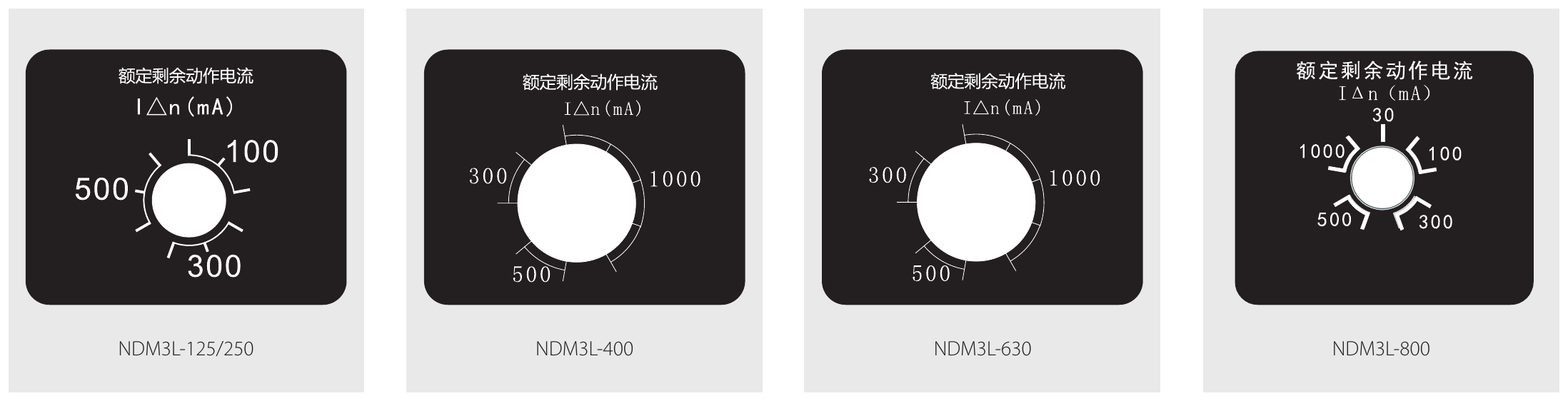

Переключатели уставки IΔn, тип AC: NDM3L-125/250 — 100/300/500 мА; 400 и 630 — 300/500/1000 мА; 800 — 30/100/300/500/1000 мА

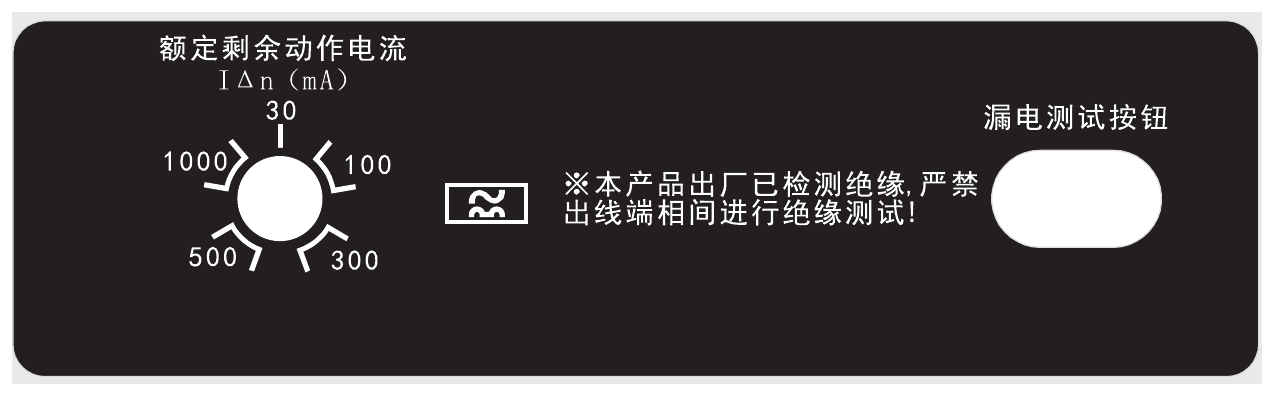

Панель уставки IΔn, тип A: 30/100/300/500/1000 мА, кнопка проверки

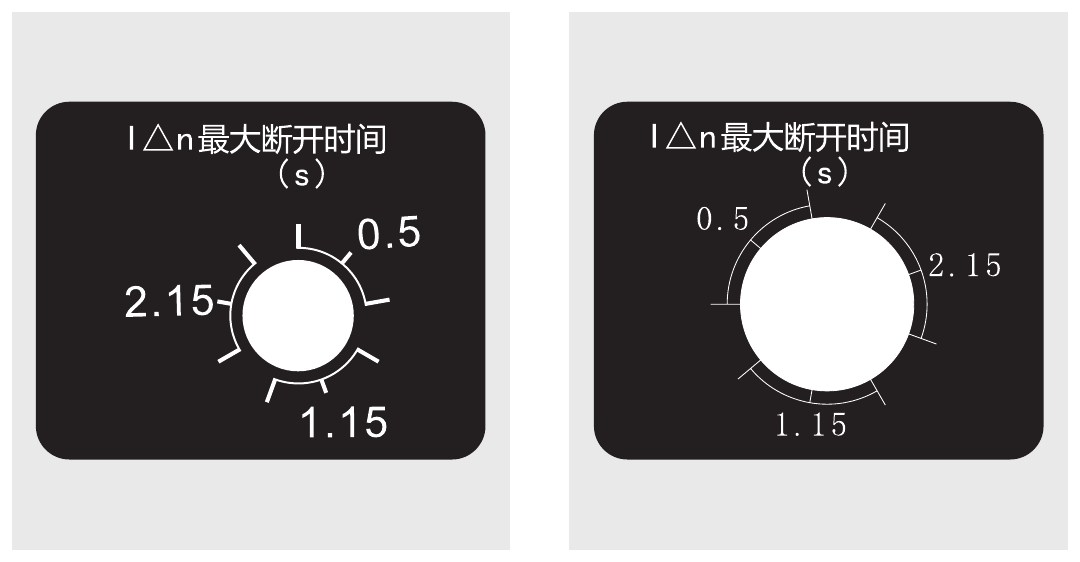

Переключатель максимального времени отключения при IΔn (с выдержкой), тип AC: 0.5/1.15/2.15 с

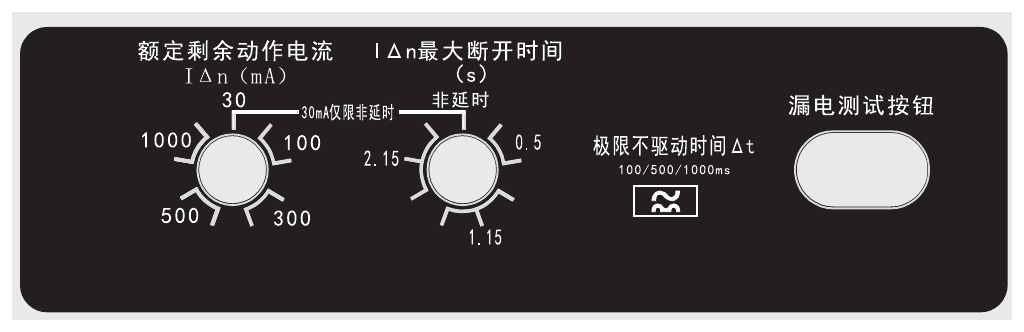

Панель типа A с выдержкой: IΔn, время отключения, предельное время несрабатывания 100/500/1000 мс

Время-токовые характеристики (ВАХ)

Требования к защите от перегрузки и КЗ

Номинальный ток расцепителя, А	Время несрабатывания (из холодного состояния), ч	Время срабатывания (из нагретого состояния), ч	Ток срабатывания электромагнитного расцепителя, А	Назначение
16 ≤ In ≤ 63	1 (при 1.05In)	1 (при 1.3In)	10In × (1 ± 20 %)	распределение энергии
63 < In ≤ 800	2 (при 1.05In)	2 (при 1.3In)	10In × (1 ± 20 %)	распределение энергии
16 ≤ In ≤ 800	2 (при 1.0In)	2 (при 1.2In)	12In × (1 ± 20 %)	защита электродвигателей

Тепловой расцепитель — при температуре окружающей среды +40 °C.

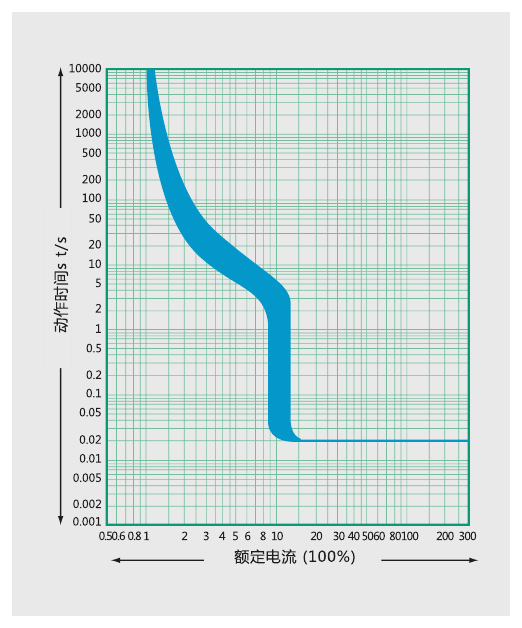

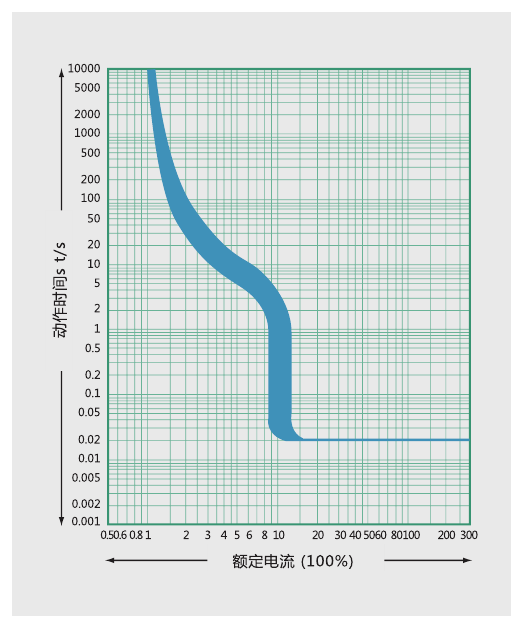

NDM3L-125: время-токовая характеристика защиты от КЗ и перегрузки

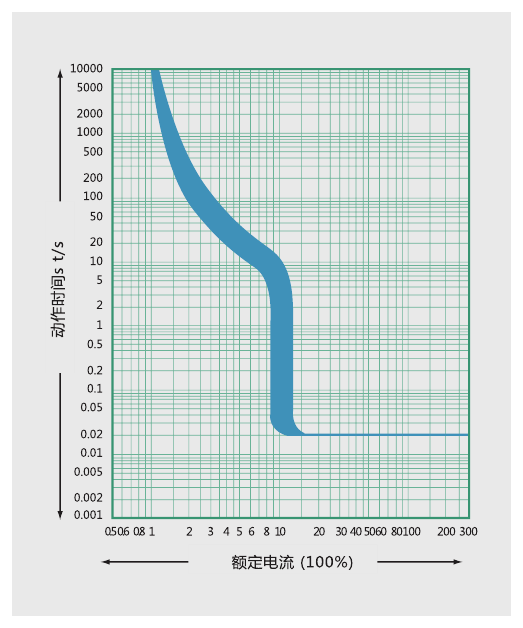

NDM3L-630/800: время-токовая характеристика

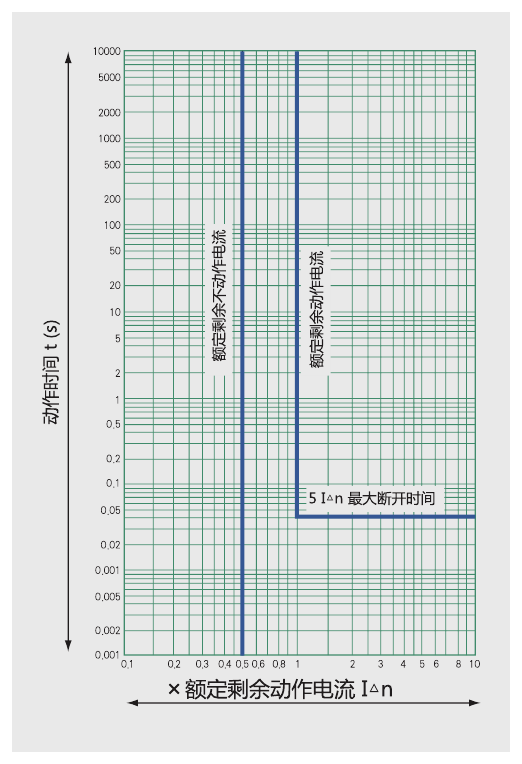

Защита от дифференциального тока без выдержки, IΔn = 0.1…30 А

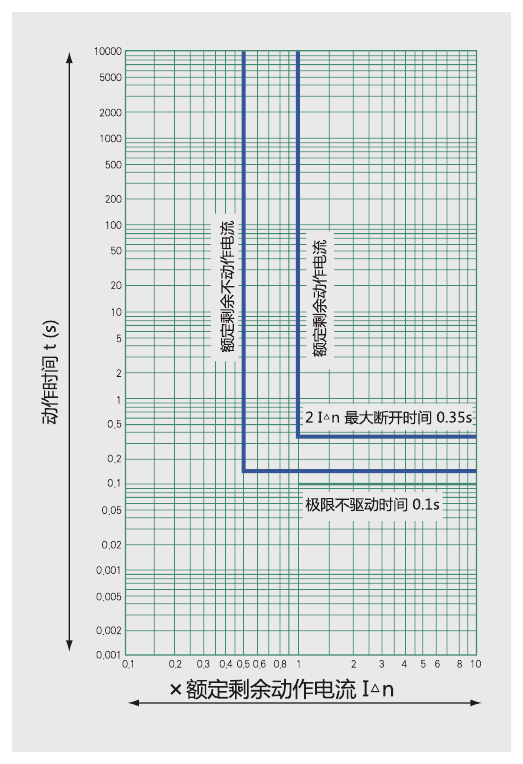

С выдержкой: 2IΔn — макс. время отключения 0.35 с, предельное время несрабатывания 0.1 с

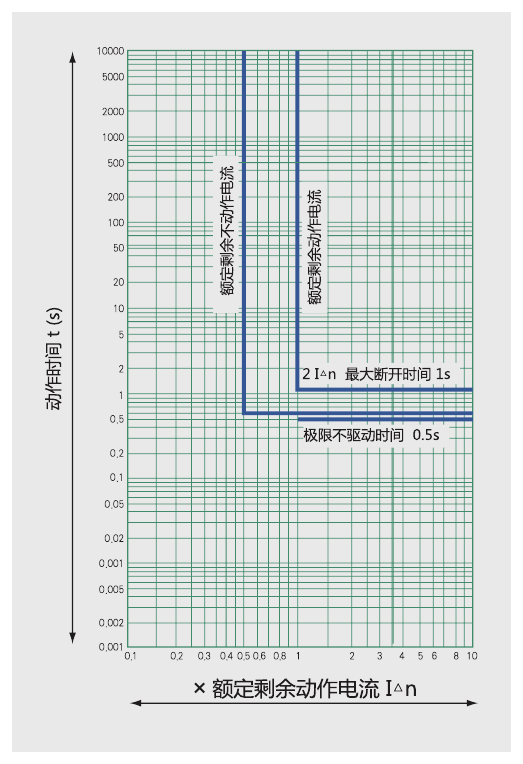

С выдержкой: 2IΔn — 1 с, предельное время несрабатывания 0.5 с

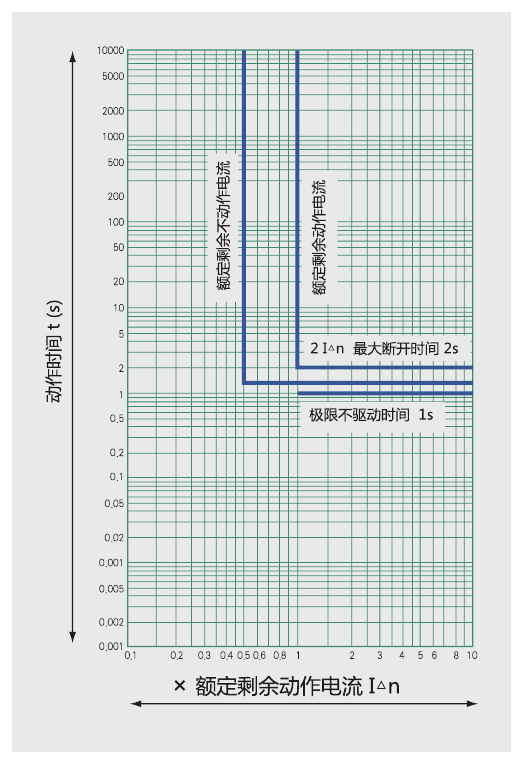

С выдержкой: 2IΔn — 2 с, предельное время несрабатывания 1 с

Коэффициенты снижения номинального тока по температуре

Коэффициенты снижения в зависимости от температуры окружающей среды

Типоразмер, А	40 °C	45 °C	50 °C	55 °C	60 °C	65 °C	70 °C
125	1	0.977	0.954	0.931	0.907	0.883	0.858
250	1	0.982	0.963	0.944	0.924	0.904	0.882
400	1	0.981	0.962	0.942	0.922	0.901	0.879
630	1	0.979	0.958	0.937	0.915	0.893	0.871
800	1	0.979	0.958	0.937	0.915	0.893	0.871

Ниже 40 °C снижение тока не требуется.

Коэффициенты для больших высот

Высота, м	2000	2500	3000	3500	4000	4500	5000
Поправочный коэффициент рабочего тока	1	1	0.98	0.97	0.95	0.94	0.93
Испытательное напряжение промышленной частоты, В	3500	3500	3150	3000	2800	2650	2500
Напряжение изоляции, В	1000	1000	900	850	810	770	730

Потери мощности

Суммарные потери мощности (переднее и заднее присоединение)

Модель	Ток, А	Потери, Вт
NDM3L-125 (прямой нагрев, 16–25 А)	25	40
NDM3L-125 (косвенный нагрев, 32–125 А)	125	39
NDM3L-250	250	67
NDM3L-400	400	115
NDM3L-630	630	187
NDM3L-800	800	192

Габаритные и установочные размеры

Таблица 4. Габаритные и установочные размеры, мм

Модель	L1	W 3P	W 4P	L2	M	H1	H2	H3	H4	A	B1	C	A1	L3	J	L4	L5	L6	H0	W1
NDM3L-125	225	92	122	50	8	24	87	118	/	60	204	4.5	30	34.7	15	105.5	126	207.5	7	30
NDM3L-250	252	107	142	65	8	24	105	139.5	24	70	213	4.5	35	38.5	20	118.6	142.7	231	7	35
NDM3L-400	257	150	198	110	10	38	107	151	/	94	194	7	44	48	28	/	/	224	10	48
NDM3L-630	280	210	280	109	12	40	113.5	159	43	140	243	7	70	44	44	/	/	243	10.5	70
NDM3L-800	280	210	280	109	12	40	113.5	159	43	140	243	7	70	44	44	/	/	243	10.5	70

Неуказанные допуски — по GB/T 1804-c.

Таблица 5. Размеры лицевой панели, мм

Модель	B	C	D	E	F	I	G
NDM3L-125	45	87.5	31.5	78	23	30.3	7
NDM3L-250	54	102	42.5	92	25	/	7.5
NDM3L-400	83	174	70	124	21	/	13
NDM3L-630/800	94	204	78.5	182	22	63	14

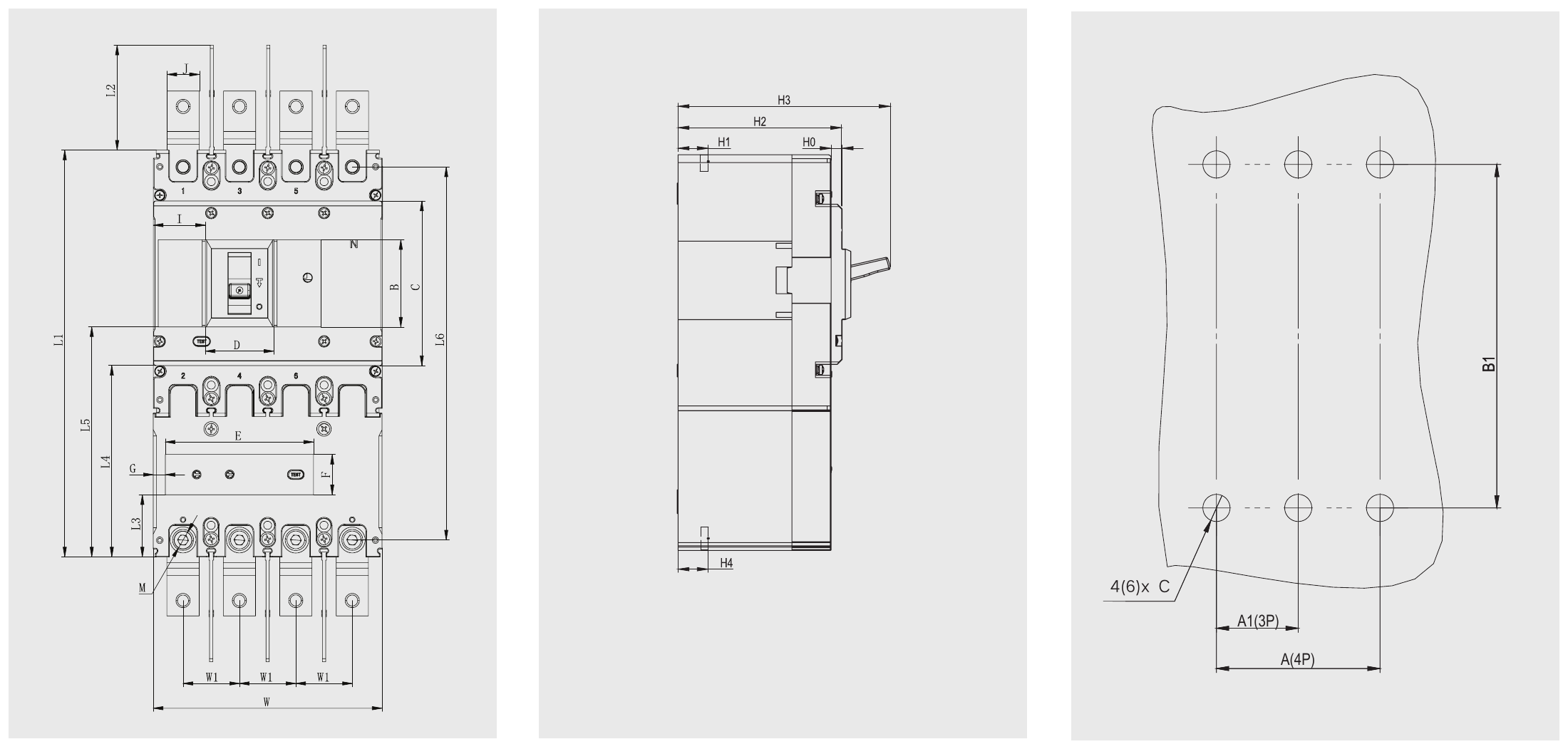

Габаритный чертёж NDM3L: вид спереди, вид сбоку, разметка монтажных отверстий (4(6)×C)

Схемы подключения

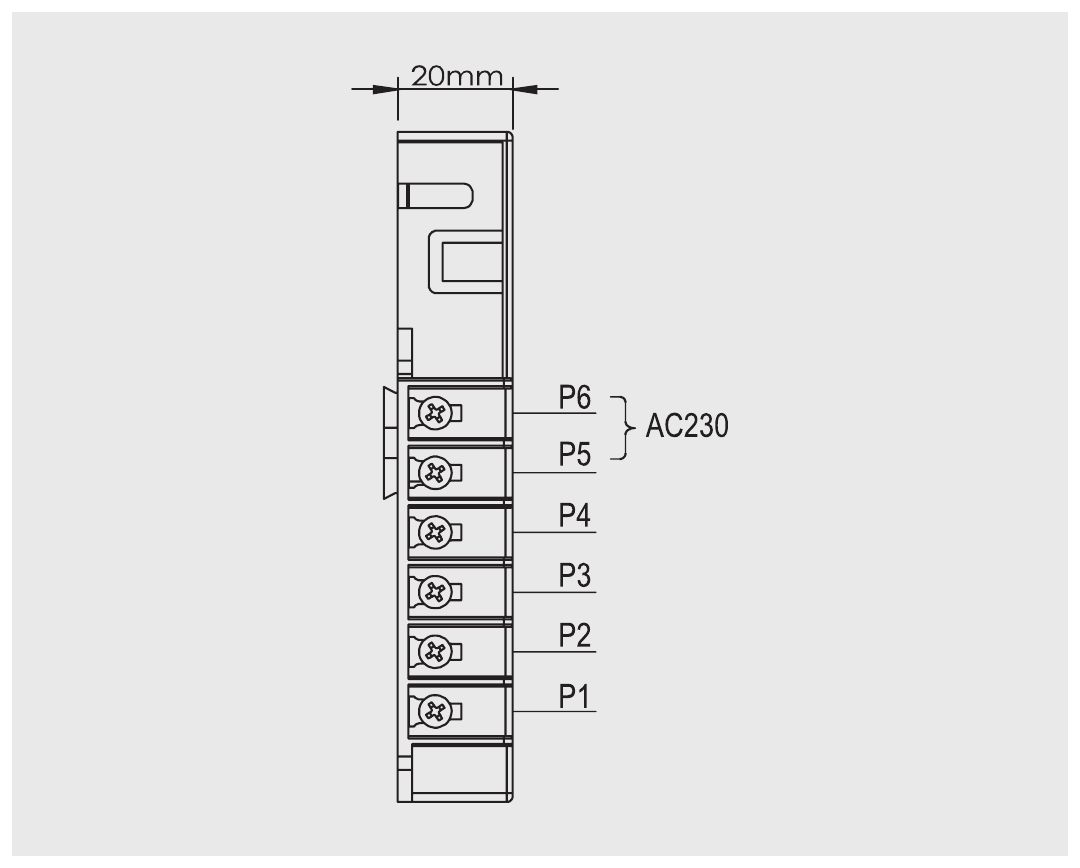

Модуль сигнализации утечки без отключения: P1, P2 — выводы нормально закрытого контакта; P3, P4 — нормально открытого; P5, P6 — питание AC 230 В.

Модуль сигнализации утечки без отключения: P1, P2 — НЗ контакт; P3, P4 — НО контакт; P5, P6 — питание AC 230 В

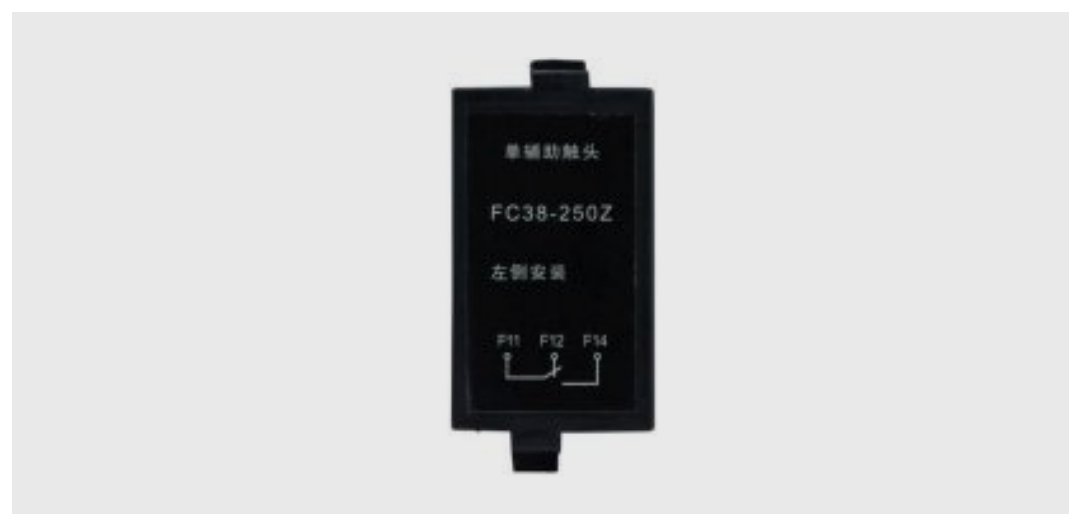

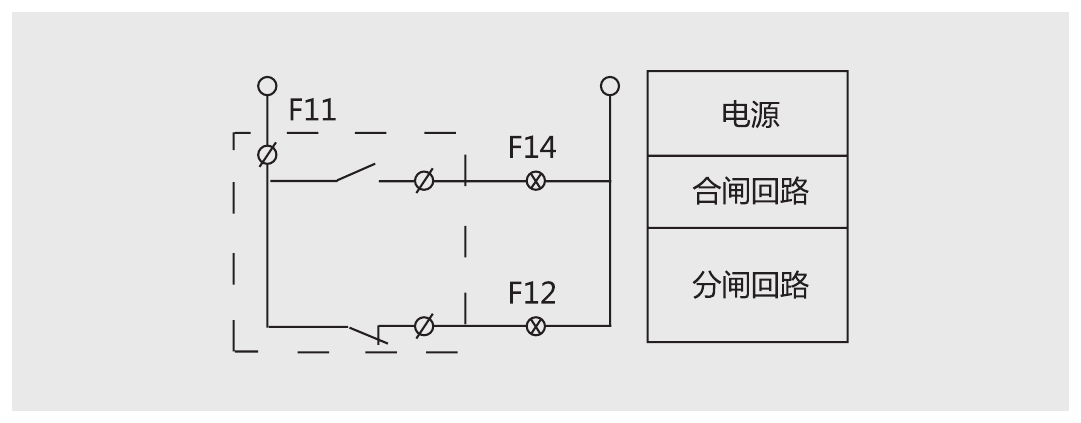

Схема вспомогательного контакта: F11, F12, F14

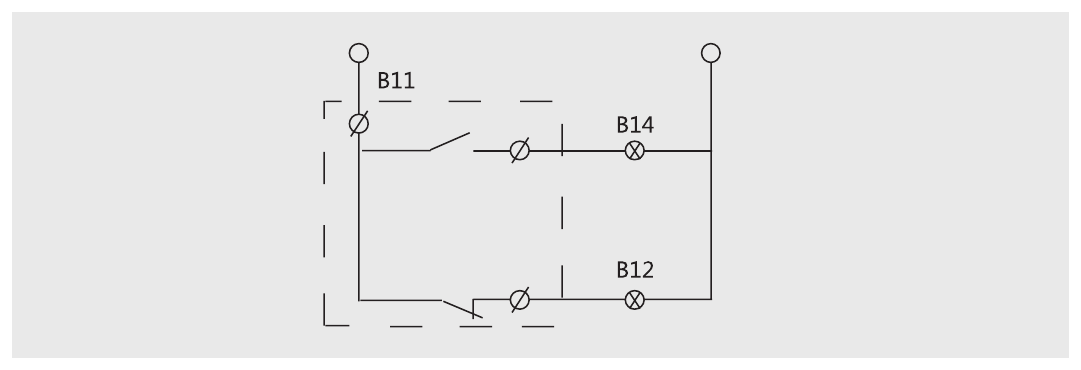

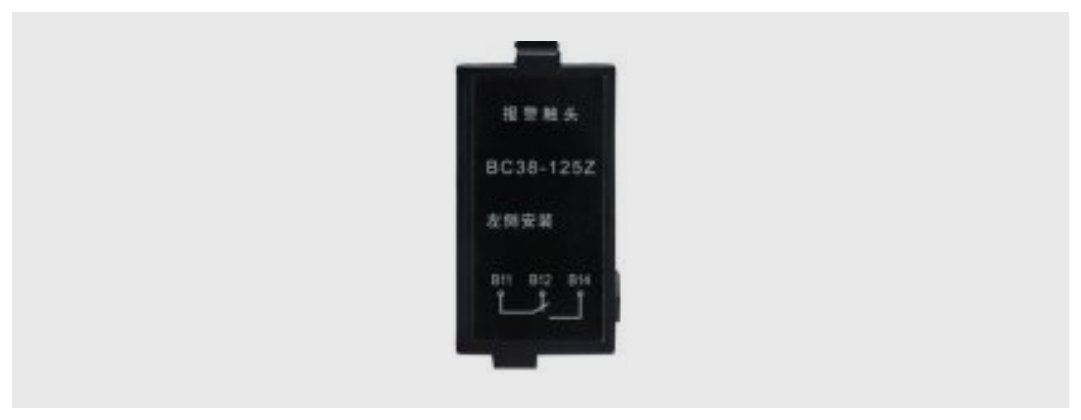

Схема сигнального контакта: B11, B12, B14

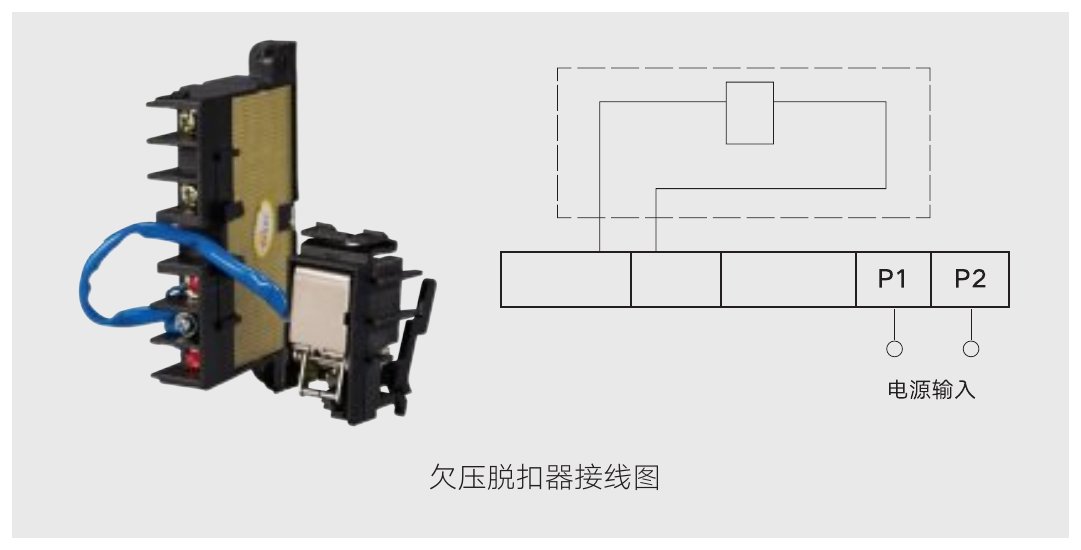

Расцепитель минимального напряжения: P1, P2 — вход питания

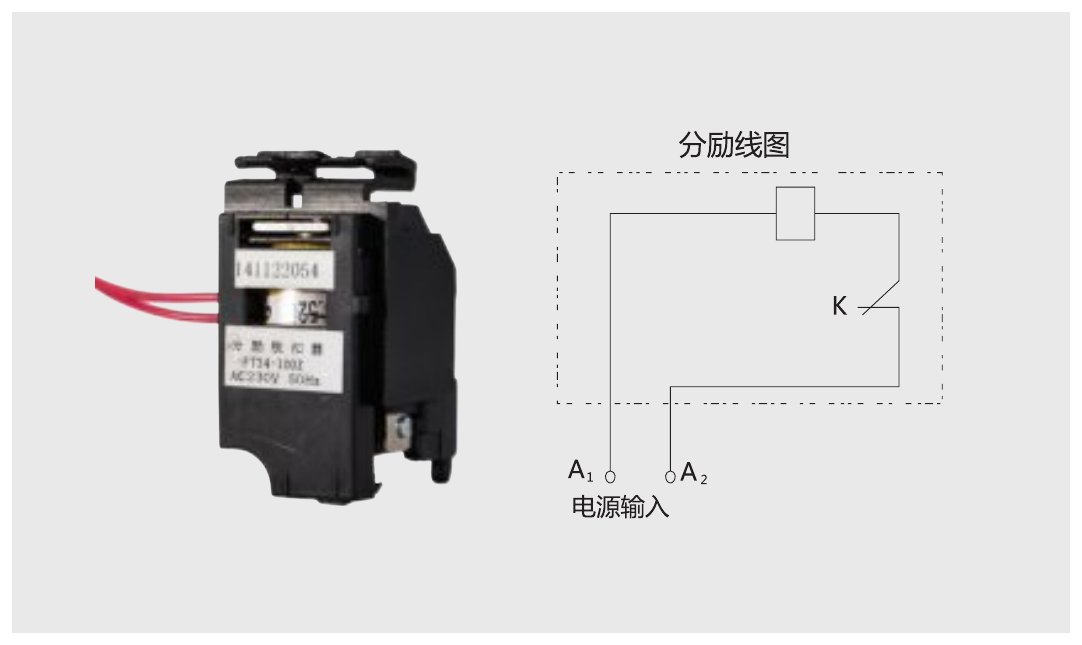

Независимый расцепитель: A1, A2 — вход питания

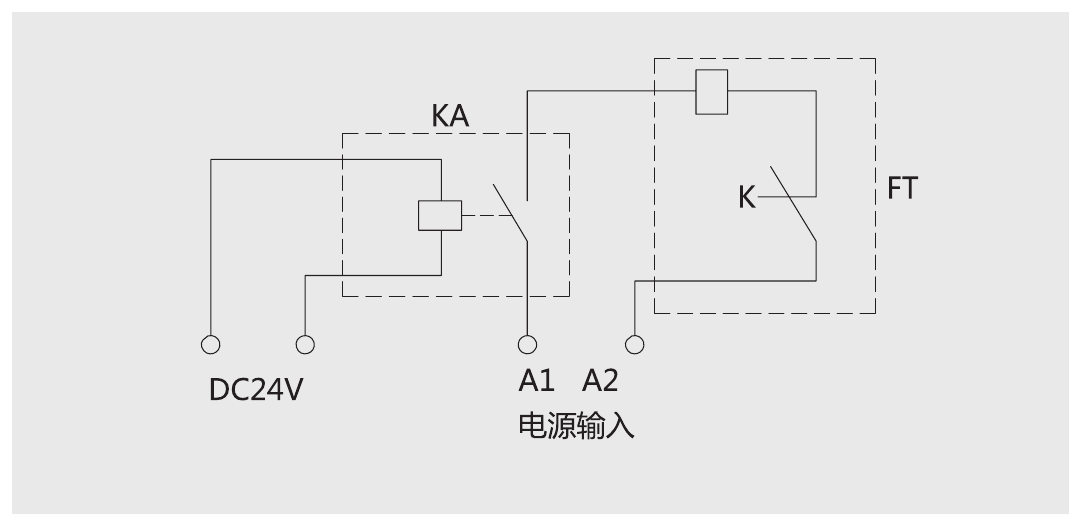

Промежуточное реле DC 24 В с независимым расцепителем AC 220/380 В

Сечения шин и кабелей

Выбор проводников

Номинальный ток, А	16, 20	25	32	40, 50	63	80	100	125, 140	160	180, 200, 225	250	315, 350	400
Сечение, мм²	2.5	4.0	6.0	10	16	25	35	50	70	95	120	185	240

Кабели и медные шины для 500–800 А

Номинальный ток, А	Кабели, шт.	Сечение кабеля, мм²	Медные шины, шт.	Размер шины, мм
500	2	150	2	30 × 5
630	2	185	2	40 × 5
700	2	240	2	50 × 5
800	2	240	2	50 × 5

Медные шины нельзя присоединять непосредственно к корпусу выключателя — требуется аксессуар «соединительные шины».

Безопасные расстояния

Изоляционные расстояния в металлическом шкафу, мм

Модель	A с клеммной крышкой	A без клеммной крышки	B (бок — стенка)	C (выводы нагрузки — стенка)
NDM3L-125	25	65	30	30
NDM3L-250	25	65	30	30
NDM3L-400	25	120	35	35
NDM3L-630/800	25	120	35	35

A — от вводных выводов до стенки шкафа.

Минимальное межосевое расстояние при установке в ряд, мм

Модель	Ширина 3P	Ширина 4P	l 3P	l 4P
NDM3L-125	92	122	122	152
NDM3L-250	107	142	137	172
NDM3L-400	150	198	190	238
NDM3L-630/800	210	280	250	320

Шины и кабели не должны уменьшать воздушные изоляционные расстояния.

Минимальное расстояние между выключателями по вертикали H, мм

Модель	С клеммной крышкой	Без клеммной крышки
NDM3L-125	90	91
NDM3L-250	90	93
NDM3L-400	155	155
NDM3L-630/800	155	155

Перед подачей напряжения проверьте установку клеммных крышек или межфазных перегородок.

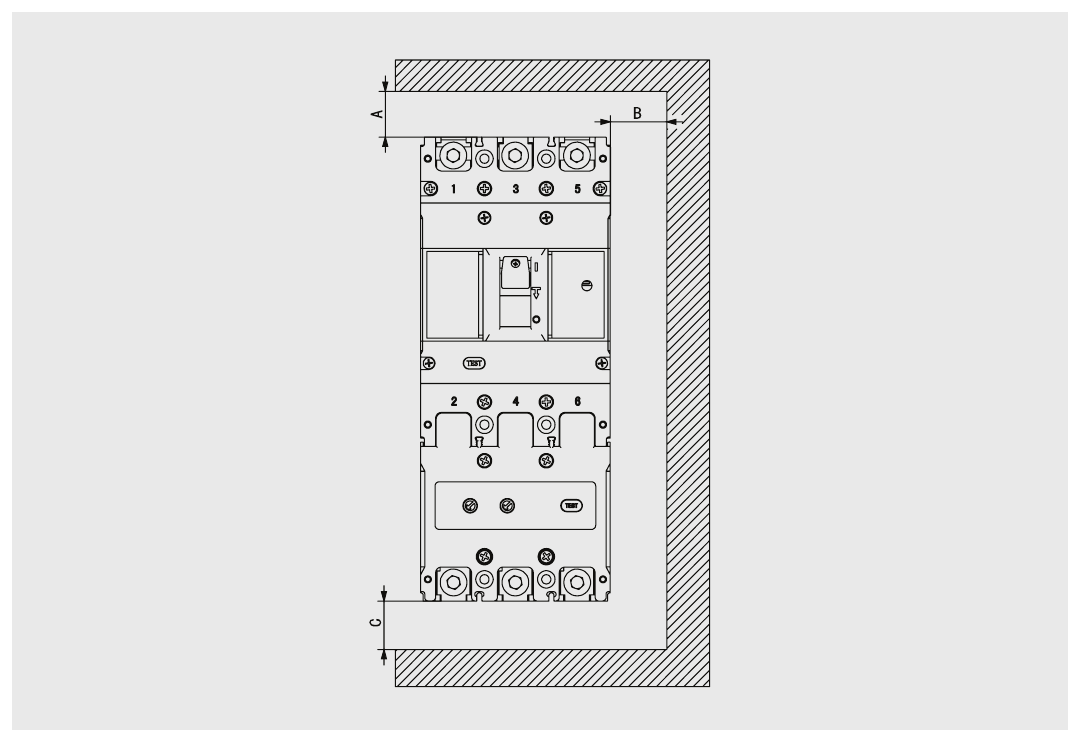

Безопасные расстояния в металлическом шкафу: A, B, C

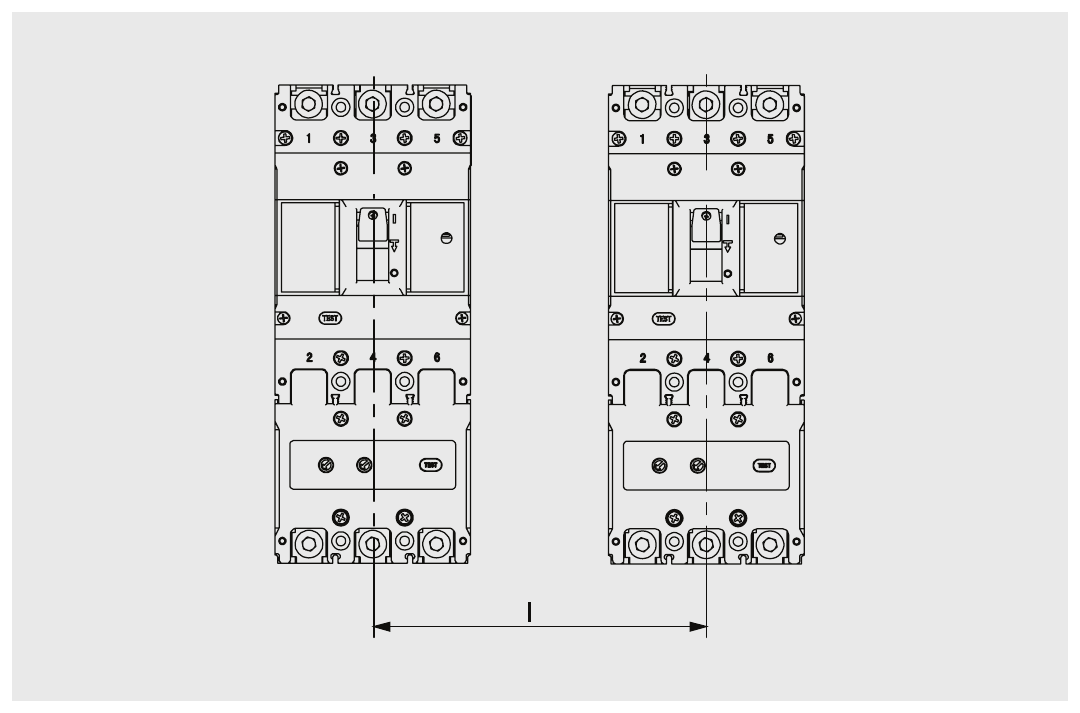

Межосевое расстояние l при установке в ряд

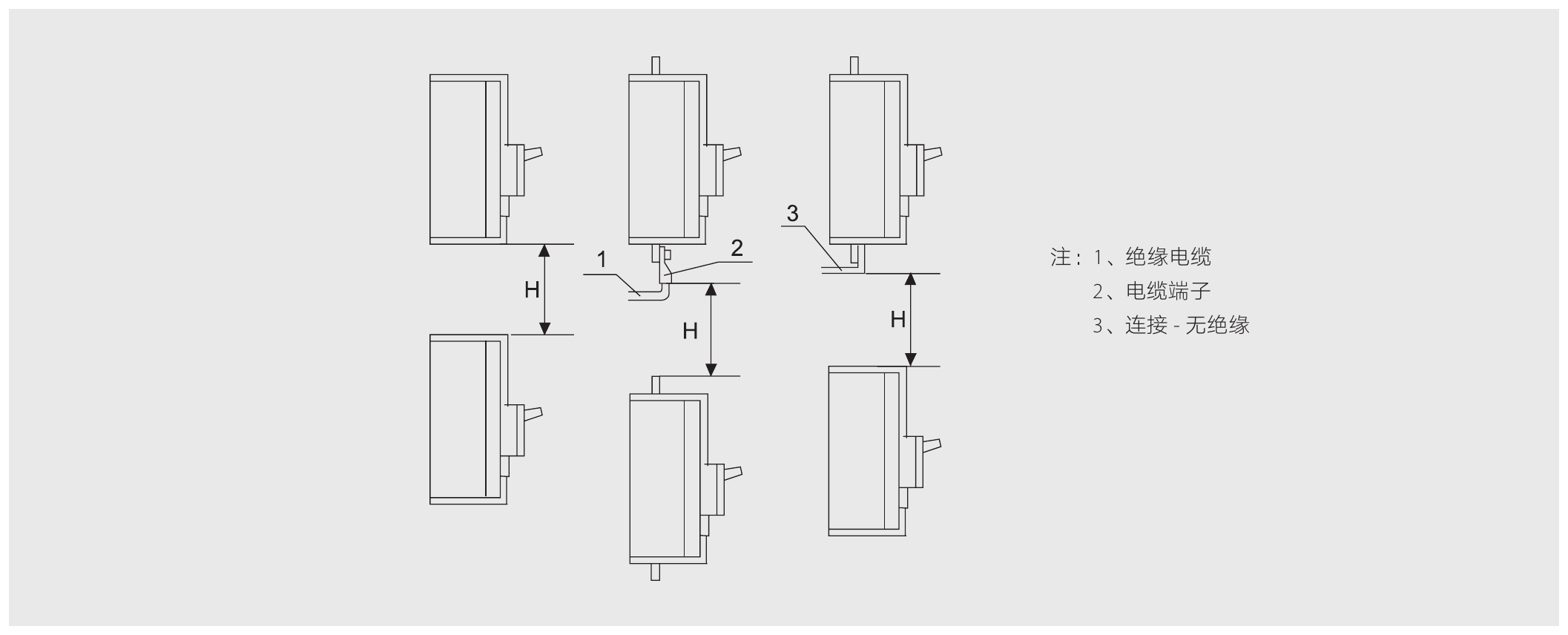

Расстояние H при установке ярусами: 1 — изолированный кабель, 2 — кабельный наконечник, 3 — соединение без изоляции

ND	M	3	L	-			/				/
1	2	3	4		5	6		7	8	9		10	11	12	13	14	15	16

Расшифровка обозначения:

№	Параметр	Расшифровка
1	Код предприятия	ND: низковольтная аппаратура марки Nader
2	Код изделия	M: автоматический выключатель в литом (пластмассовом) корпусе
3	Порядковый номер разработки	3
4	Производный код серии	L: с защитой, срабатывающей от дифференциального тока (тока утечки)
5	Типоразмер (номинальный ток корпуса Inm, А)	Типоразмер 125, 250, 400, 630, 800 (см. таблицу 1)
6	Способ управления	Способ управления (без кода): непосредственно рукояткой P: моторный привод Z: ручной привод (поворотная рукоятка)
7	Тип защиты от утечки (производный код функции)	Тип защиты от дифференциального тока (без кода): тип AC A: тип A (срабатывает и при пульсирующем токе с постоянной составляющей)
8	Тип выдержки времени	Тип выдержки времени X: без выдержки Y: с выдержкой XB: без выдержки, сигнализация и отключение YB: с выдержкой, сигнализация и отключение XI: без выдержки, сигнализация утечки без отключения YI: с выдержкой, сигнализация утечки без отключения XY: без выдержки / с регулируемой выдержкой (только 630, 800) XYI: без выдержки / с выдержкой, сигнализация без отключения (только 630, 800)
9	Тип расцепителя дифференциального тока (IΔn)	Тип расцепителя дифференциального тока U: 30 мА V: 30 / 100 / 300 / 500 / 1000 мА (ступени переключателя) W: 1 / 3 / 10 / 30 А (только 630, 800)
10	Число полюсов	Число полюсов 3, 4
11	Код расцепителя	Код расцепителя 0: без расцепителя 2: только мгновенный (электромагнитный) расцепитель 3: комбинированный расцепитель (тепловой + электромагнитный)
12	Код внутренних аксессуаров	См. таблицу 2
13	Код назначения	Назначение (без кода): для распределения энергии 2: для защиты электродвигателей
14	Исполнение нейтрали (полюса N) у 4P	Нейтраль 4P A: в полюсе N нет расцепителя сверхтока, полюс N всегда замкнут B: в полюсе N нет расцепителя сверхтока, коммутируется вместе с остальными полюсами C: в полюсе N есть расцепитель сверхтока, коммутируется вместе с остальными полюсами D: в полюсе N есть расцепитель сверхтока, полюс N всегда замкнут
15	Номинальный ток In, А	Номинальный ток In 125: 16–125 А 250: 100–250 А 400: 225–400 А 630: 400, 500, 630 А 800: 500, 630, 700, 800 А
16	Способ присоединения	Способ присоединения (без кода): стандартное изделие (переднее присоединение) P: соединительные шины

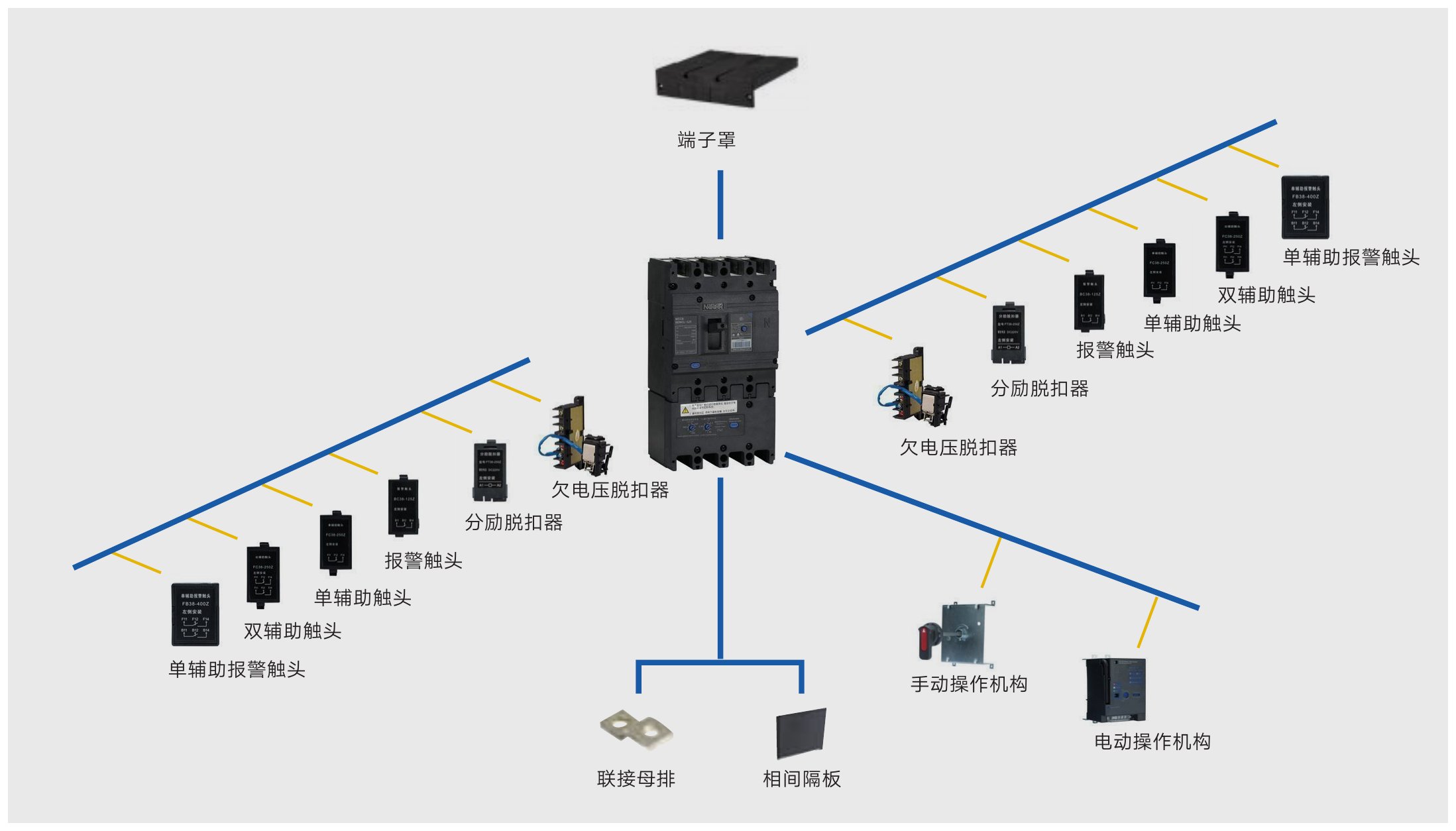

Таблица 2. Код модификации и место установки аксессуаров

Код

Состав комплектации

Описание

Меcто установки

NDM3L-125/3P

NDM3L-125/4P

NDM3L-250/3P

NDM3L-250/4P

NDM3L-400/3P

NDM3L-400/4P

NDM3L-630/800/3P

NDM3L-630/800/4P

Без аксессуаров

Независимый расцепитель

Двойной вспомогательный контакт

Одиночный вспомогательный контакт

Расцепитель минимального напряжения

Независимый расцепитель + двойной вспомогательный контакт

только 4P

Независимый расцепитель + одиночный вспомогательный контакт

только 4P

Две группы двойных вспомогательных контактов

только 4P

Две группы одиночных вспомогательных контактов

только 4P

Двойной вспомогательный контакт + одиночный вспомогательный контакт

только 4P

Расцепитель минимального напряжения + двойной вспомогательный контакт

только 4P

Расцепитель минимального напряжения + одиночный вспомогательный контакт

только 4P

Сигнальный (аварийный) контакт

Двойной вспомогательный контакт + сигнальный контакт

только 4P

Вспомогательно-сигнальный контакт

Двойной вспомогательный контакт + вспомогательно-сигнальный контакт

только 4P; у NDM3L-630/800 4P правый значок в каталоге залит целиком (вероятно, ошибка печати) — принят двойной вспомогательный контакт, как у остальных типоразмеров

Пример обозначения: NDM3L-125/AC X U 3 3 00 2 16A

Примечание 1: при выборе типа выдержки XB/YB необходимо обращаться к изготовителю (специальная поставка).

Примечание 2: 630 — X, Y, XY на выбор; типоразмер 800 — только исполнения XY, XYI.

Примечание 3: для подвода питания снизу необходим специальный артикул для нижнего подвода.

Пример из прайса Lazzen 01.2026: NDM3L-125/AC X U 3 3 00 2 16A — типоразмер 125, тип AC, без выдержки, IΔn 30 мА, 3P, комбинированный расцепитель, без аксессуаров, для защиты двигателей, 16 А.

Примечание: для изделий 3P допускается выбор только одного аксессуара, устанавливаемого слева (коды 10, 20, 21, 30, 08, 58).

EN 2025 и RU 2024 распространяют это ограничение и на изделия с сигнализацией утечки без отключения.

Аксессуары и дополнительные элементы:

Вспомогательный контакт (одиночный FC38-250Z / двойной)

Сигнализирует положение главных контактов выключателя: в положениях «отключено» и «свободное расцепление» F11–F12 замкнут, F11–F14 разомкнут; при включении состояния меняются на противоположные. Двойной контакт имеет вторую группу F21/F22/F24. Ith = 3 А; Ie при AC 400 В — 0.3 А (125, 250) / 0.4 А (400–800), при DC 220 В — 0.15 А; минимальная нагрузка 5 В, 160 мА. AC-15 и DC-13, 6050 циклов, 360 циклов/ч.

Применимость: NDM3L-125…800

Место установки: слева (3P — только один аксессуар слева); у 4P в комбинациях — справа

Напряжения / исполнения: AC 400 В, DC 220 В

Технические параметры вспомогательных контактов

Типоразмер, А	Ith, А	Ie при AC 400 В, А	Ie при DC 220 В, А
125, 250	3	0.3	0.15
400, 630, 800	3	0.4	0.15

Сигнальный (аварийный) контакт BC38-125Z

Не срабатывает при обычном включении и отключении; переключается только при свободном расцеплении (аварийном отключении) выключателя и возвращается после повторного взвода. Ue = 220 В, Ith = 3 А. Выводы B11, B12, B14.

Применимость: NDM3L-125…800

Место установки: слева (код 08); в коде 28 — слева, двойной вспомогательный контакт справа

Напряжения / исполнения: Ue 220 В

Вспомогательно-сигнальный контакт

Один аксессуар, совмещающий функции вспомогательного и сигнального контактов (код 58, в комбинации — код 68).

Применимость: NDM3L-125…800

Место установки: слева

Расцепитель минимального напряжения

При напряжении 35–70 % номинального надёжно отключает выключатель; ниже 35 % препятствует включению; при ≥85 % включение обеспечивается. Выключатель можно взвести и включить только после подачи напряжения на расцепитель — иначе выключатель будет повреждён. Выводы P1, P2.

Применимость: NDM3L-125…800

Место установки: слева

Напряжения / исполнения: AC 50 Гц 220/230 В, AC 380/400 В

Пусковой ток и потребляемая мощность

Модель	Пусковой ток AC 230 / 380 В, А	Мощность втягивания AC 230 / 380 В, Вт	Мощность удержания AC 230 / 380 В, Вт
NDM3L-125	0.006 / 0.01	/ / /	0.3 / 0.3
NDM3L-250	0.006 / 0.01	/ / /	0.3 / 0.3
NDM3L-400	0.8 / 0.5	190 / 223	0.8 / 0.9
NDM3L-630	0.8 / 0.5	190 / 223	0.8 / 0.9
NDM3L-800	0.8 / 0.5	190 / 223	0.8 / 0.9

Независимый расцепитель

Надёжно отключает выключатель при напряжении управления 70–110 % номинального при всех условиях эксплуатации. Выводы A1, A2. Для управления от DC 24 В расцепителем AC 220/380 В применяется промежуточное реле KA DC 24 В (контакты 1 А).

Применимость: NDM3L-125…800

Место установки: слева

Напряжения / исполнения: AC 50 Гц 230 В, 380 В; DC 24 В, 220 В

Пусковой ток (А) / мощность (Вт)

Модель	DC 24 В	AC 230 В	DC 220 В	AC 380 В
NDM3L-125	4 / 97.6	0.25 / 57.5	0.24 / 52.6	0.43 / 173.9
NDM3L-250	4 / 97.6	0.25 / 57.5	0.24 / 52.6	0.43 / 173.9
NDM3L-400	6.8 / 164.5	0.76 / 176.3	0.48 / 105	0.28 / 112
NDM3L-630/800	6.8 / 164.5	0.76 / 176.3	0.48 / 105	0.28 / 112

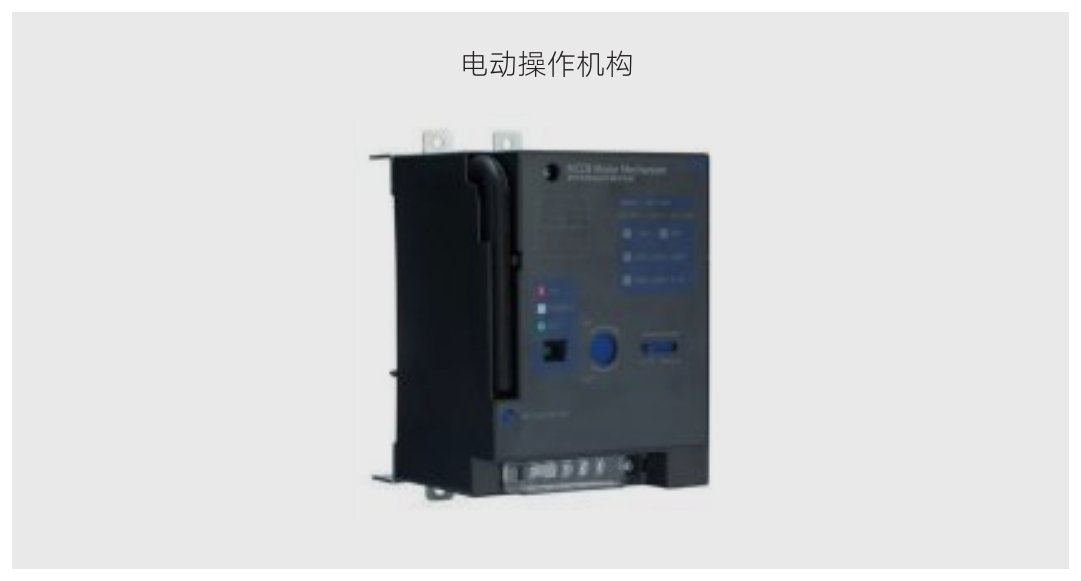

Моторный привод

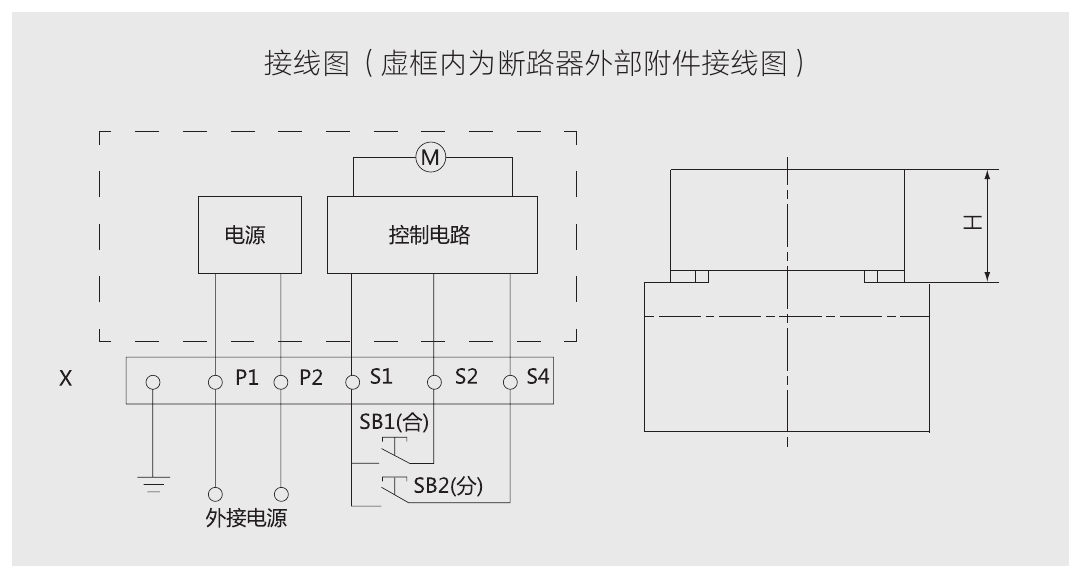

Дистанционное включение и отключение выключателя кнопками SB1 (вкл.) и SB2 (откл.), приобретаемыми пользователем; X — клеммник, P1, P2 — внешнее питание.

Применимость: NDM3L-125…800

Место установки: на лицевую панель

Напряжения / исполнения: AC 50 Гц 110, 230, 380 В; DC 24, 110, 220 В

Технические параметры моторного привода

Выключатель	AC/DC 220 В, Вт	AC/DC 110 В, Вт	AC 380 В, Вт	DC 24 В, Вт	Ресурс, циклов	Высота H, мм
NDM3L-125	180	180	350	80	20000	90
NDM3L-250	180	180	350	80	20000	92
NDM3L-400	350	250	600	160	10000	149
NDM3L-630/800	350	250	600	160	10000	151

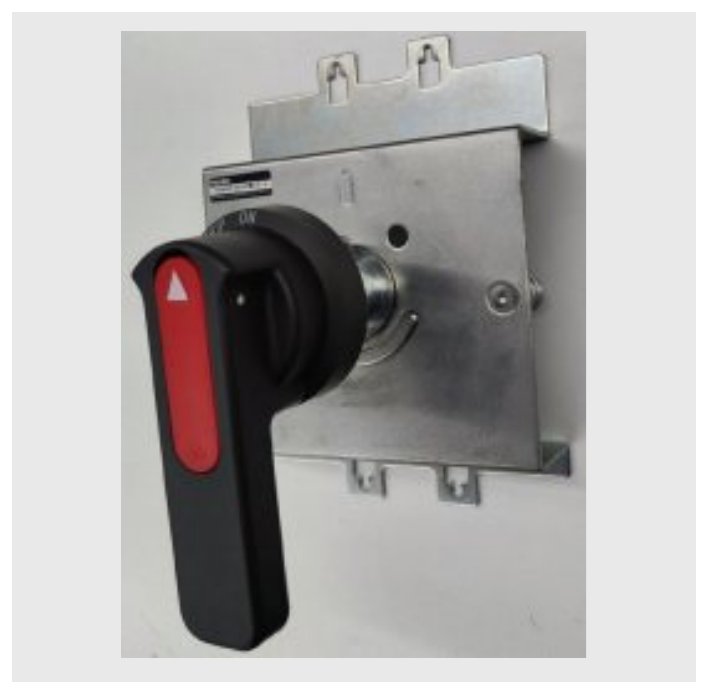

Ручной привод (поворотная рукоятка) CS1 / CS2, IP65

Поворотная рукоятка на дверь шкафа. B — круглая, F — квадратная. Длина рукоятки: Inm ≤ 250 — B 65, F 65; Inm ≥ 400 — B 91.5, F 95. Длина вала D по умолчанию 150 мм, на заказ 200/300/350/650 мм. Также рукоятки IP65 (до 250 и от 400).

Применимость: CS1 — NDM3L-125…800; CS2 — NDM3L-125…400

Место установки: на лицевую панель, вертикальная установка

Установочные размеры ручного привода, мм

Модель	Выключатель	H	A	B 3P	B 4P
CS1-100	NDM3L-125	54	104	30	30
CS1-225	NDM3L-250	55	143	35	35
CS1-400 (NDM3)	NDM3L-400	82	194	137	185
CS1-630 (NDM3)	NDM3L-630/800	82	200	198	268
CS2-100	NDM3L-125	46	35	11.5	11.5
CS2-225	NDM3L-250	48	35	31	31
CS2-400 (NDM3)	NDM3L-400	61	68	15	15

Механическая блокировка

Взаимная механическая блокировка двух выключателей (A и B): одновременно может быть включён только один.

Применимость: NDM3L-125…800

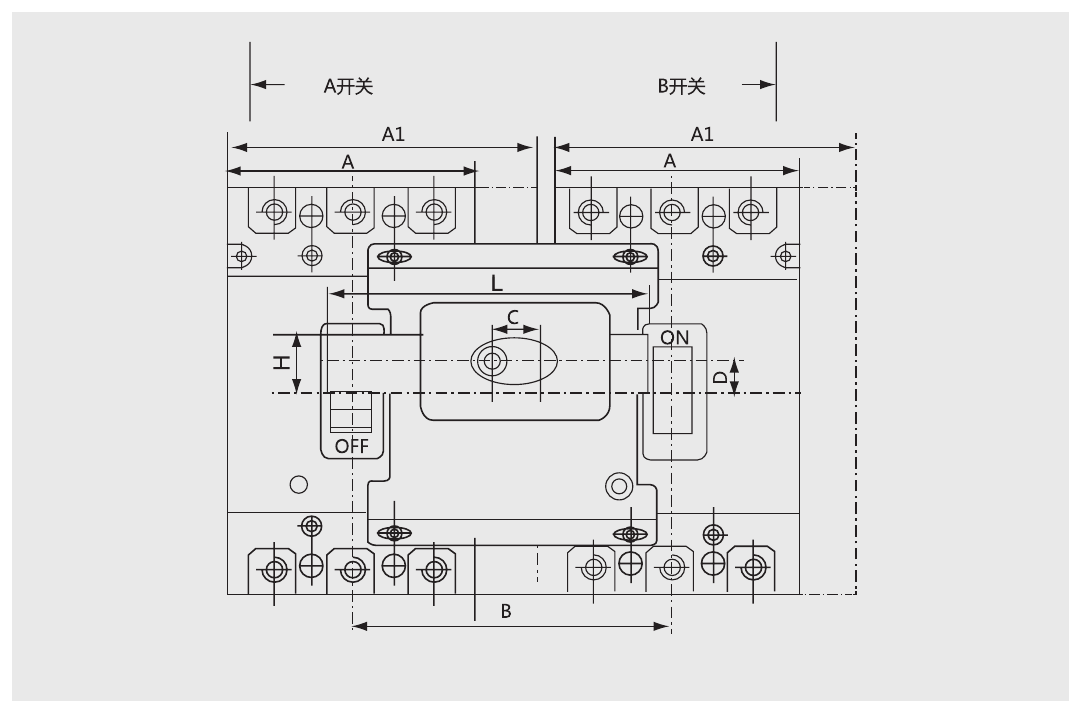

Размеры механической блокировки, мм

Модель	A	A1	B	C	D	L	H
NDM3L-125	92	/	120	45	10	136	22
NDM3L-250	107	/	132	44	16.5	136	22
NDM3L-400	150	/	180	57	10	190	30
NDM3L-630	210	/	243	58	20	240	30
NDM3L-125/4P	/	122	152	45	10	166	22
NDM3L-250/4P	/	142	173	44	16.5	165	22
NDM3L-400/4P	/	198	230	57	10	235	30
NDM3L-630/800/4P	/	240	292	58	20	320	30

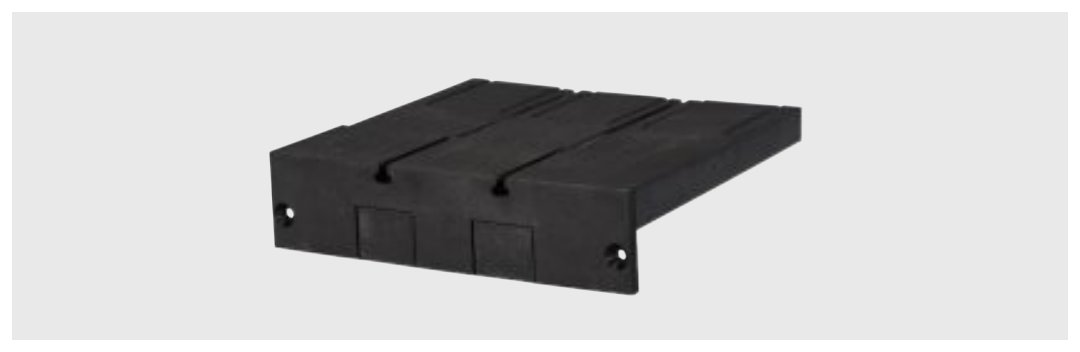

Клеммная крышка

Устанавливается с обеих сторон выключателя, обеспечивает нулевое расстояние выброса дуги; высота и ширина совпадают с выключателем.

Применимость: NDM3L-125…800

Место установки: сверху и снизу (вводы/выводы)

Длина с клеммными крышками, мм

Модель	L	X	Lx
NDM3L-125	225	12	237
NDM3L-250	252	19	271
NDM3L-400	257	19	276
NDM3L-630/800	280	19	299

Соединительные шины (P) и межфазные перегородки

Соединительные шины (联接排) — способ присоединения P; обязательны при подключении медных шин. Межфазные перегородки (相间隔板) — альтернатива клеммным крышкам для обеспечения изоляционных расстояний.

Применимость: NDM3L-125…800

Модуль сигнализации утечки без отключения

Модуль шириной 20 мм для исполнений XI/YI/XYI: P1, P2 — НЗ контакт; P3, P4 — НО контакт; P5, P6 — питание AC 230 В.

Применимость: исполнения с сигнализацией утечки без отключения

Напряжения / исполнения: AC 230 В

Коды встроенных аксессуаров и места их установки (слева/справа от рукоятки) — вкладка «Код заказа», Таблица 2. Аксессуары как товары — в разделе Аксессуары NDM3.

NDM3L-125 Английский.

NDM3L-250 Английский.

NDM3L-400 Английский.

NDM3L-630 Английский.

NDM3L-800 Английский.

Автоматические выключатели в литом корпусе серии NDM3 — каталог Lazzen 2026 (Cn) Версия: 2026. Китайский.

NDM3 — каталог 2026, глава NDM3 (перевод, Ru) Версия: 19.10.2026. Русский.

NDM3 Series Moulded Case Circuit Breakers — каталог, ред. 2016 (En) Версия: 2016. Английский.

NDM3A — каталог 2026 (перевод, Ru) Версия: 19.10.2026. Русский.

NDM3AR — каталог 2023 (перевод, Ru) Версия: 19.10.2026. Русский.

NDM3DE — каталог 2026 и руководство по работе (перевод, Ru) Версия: 19.10.2026. Русский.

NDM3E — каталог 2026 (перевод, Ru) Версия: 19.10.2026. Русский.

NDM3EU — каталог Nader-Lazzen 2025 (перевод, Ru) Версия: 19.10.2026. Русский.

NDM3G — каталог 2026 (перевод, Ru) Версия: 19.10.2026. Русский.

NDM3L — каталог 2026 (перевод, Ru) Версия: 19.10.2026. Русский.

NDM3Z — каталог 2026 (перевод, Ru) Версия: 19.10.2026. Русский.

NDM3ZB — каталог 2023 (перевод, Ru) Версия: 19.10.2026. Русский.

Автоматические выключатели в литом корпусе серии NDM3 — каталог 2023 (Cn) Версия: 24.04.2023. Китайский.

Отправить запрос

Конфигуратор Автоматические выключатели в литом корпусе NDM3L

Состав оборудования

Особенности

Область применения и условия эксплуатации

Основные технические параметры

Время-токовые характеристики (ВАХ)

Коэффициенты снижения номинального тока по температуре

Потери мощности

Габаритные и установочные размеры

Схемы подключения

Сечения шин и кабелей

Безопасные расстояния

Вспомогательный контакт (одиночный FC38-250Z / двойной)

Сигнальный (аварийный) контакт BC38-125Z

Вспомогательно-сигнальный контакт

Расцепитель минимального напряжения

Независимый расцепитель

Моторный привод

Ручной привод (поворотная рукоятка) CS1 / CS2, IP65

Механическая блокировка

Клеммная крышка

Соединительные шины (P) и межфазные перегородки

Модуль сигнализации утечки без отключения

Перечень продукции

Бесплатно поможем выбрать оборудование

Форма запроса

Авторизоваться

Зарегистрироваться

Запрос доступа к документации

Документация

Бесплатно поможем
выбрать оборудование
