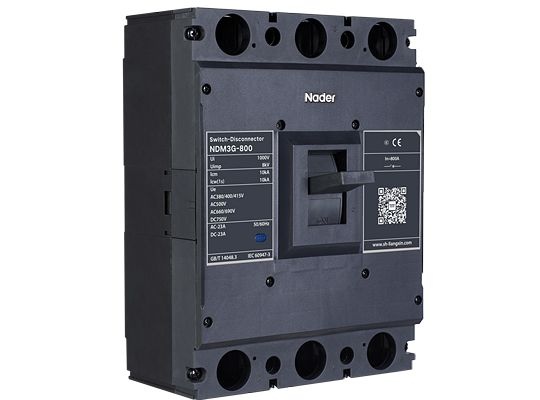

NDM3G: Безопасное разъединение под нагрузкойВыключатель-разъединитель в корпусе автомата. Предназначен для безопасного видимого разрыва цепи и создания разъединяющего промежутка при проведении работ, без функций защиты от сверхтоков.
NDM3G — выключатели-разъединители в литом корпусе на номинальные токи 250, 400, 630 и 800 А. Аппараты работают в сетях переменного тока 50/60 Гц напряжением до AC 1140 В и в цепях постоянного тока до DC 1000 В, коммутируют нагрузку и служат для нечастых оперативных переключений. Главное назначение — видимое и надёжное отделение электроприёмников от источника питания на время обслуживания и ремонта.
Расцепителя защиты от перегрузки и короткого замыкания у NDM3G нет, поэтому аппарат устанавливают вместе с защитным автоматическим выключателем или предохранителями. Исполнения 2P, 3P и 4P для AC 380–690 В; при последовательном включении полюсов те же аппараты рассчитаны на DC 500 В (2P), DC 750 В (3P) и DC 1000 В (4P). Для сетей AC 1140 В выпускаются трёхполюсные NDM3G-250V и NDM3G-400V.
Аксессуары выполнены модулями и устанавливаются без регулировки: вспомогательные контакты, моторный привод, поворотные рукоятки CS1/CS2 и IP65, блокирующее устройство MS2, соединительные шины, межфазные перегородки. Аппараты соответствуют GB/T 14048.1, GB/T 14048.3, IEC 60947-1 и IEC 60947-3, сертификат CCC.
По документации Lazzen (Nader): каталог NDM3 CN 2026, гл. 7 NDM3G. Перевод на русский язык — 10.2026. Технические данные — на вкладке «Характеристики», структура кода и коды аксессуаров — на вкладке «Код заказа», документы — на вкладке «Документы».
Тип расцепителя: без расцепителяIn=250..800 AUn=380..690V AC, 500..1000V DCУстановка: стационарныйКат. применения: АС-21..23A (B)Кол-во полюсов: 2 / 3 / 4
Кратко
Таблица 1. NDM3G-250, NDM3G-250V, NDM3G-400, NDM3G-400V
Таблица 1 (продолжение). NDM3G-630, NDM3G-800
Неуказанные допуски — по GB/T 1804-c. На чертежах: 联接排 — соединительные шины (опция), 欠压脱扣器 — расцепитель минимального напряжения, 隔弧板 — дугогасительная перегородка, 板前接线安装板开孔尺寸 — разметка панели для переднего присоединения.
Изоляционные расстояния в металлическом шкафу, мм (без клеммной крышки)
Минимальное межцентровое расстояние при установке в ряд, мм
Минимальное расстояние H при ярусной установке, мм (без клеммной крышки)
Перед подачей напряжения проверьте установку клеммных крышек или межфазных перегородок. Для NDM3G-250V — только 3P.
Расшифровка обозначения:
Пример обозначения: NDM3G-400/30 00 400A
Примечание 1: исполнение 250V выпускается только трёхполюсным.Примечание 2: для типоразмера 250V — только переднее присоединение и соединительные шины P. В опросном листе каталога также перечислены Z1 (заднее присоединение), Z2Q/Z2H (втычное, переднее/заднее присоединение), Z3Q/Z3H (втычное моноблочное); для типоразмера 800 Z2Q не выпускается. В прайсе 01.2026 эти исполнения отсутствуют.
Места установки — слева или справа от рукоятки (вид спереди). Коды 10 и 70 в каталоге приведены только для NDM3G-250V.
Сигнализирует положение главных контактов: в положении «отключено» или «свободное расцепление» замкнуты F11–F12 (у двойного дополнительно F21–F22), при включении аппарата контакты переключаются. Условный тепловой ток Ith 3 А; рабочий ток при AC 400 В — 0,3 А (типоразмер 250) и 0,4 А (400–800), при DC 220 В — 0,15 А. Минимальная нагрузка 5 В / 160 мА. Категории AC-15 и DC-13.
Применимость: все типоразмеры NDM3G (коды 20, 21)
Место установки: по каталогу — слева от рукоятки; в прайсе есть исполнения «слева» и «справа»
По каталогу 2026 доступны только для NDM3G-250V: независимый расцепитель (код 10) — справа, расцепитель минимального напряжения в комбинации с двойным вспомогательным контактом (код 70) — слева. В прайсе 01.2026 оба расцепителя предлагаются для всех типоразмеров NDM3G в левом исполнении.
Напряжения / исполнения: по прайсу: независимый — AC 230/380 В, DC 24/220 В; минимального напряжения — AC 230/400 В, DC 24/220 В
Дистанционное включение и отключение выключателя-разъединителя (NDM3G-250…800). Управление кнопками SB1 (включить) и SB2 (отключить) пользователя через клеммную колодку X; P1, P2 — внешнее питание. Ресурс 10 000 циклов.
Напряжения / исполнения: AC 50 Гц 110, 220/230/240, 380/400/415 В; DC 24, 110, 220/230/240, 380/400/415 В (в прайсе — 230AC, 110AC, 400AC, 24DC, 110DC, 220DC)
Технические параметры моторного привода
Ручной привод для управления через дверь шкафа. CS1 и CS2 выпускаются с круглой (B) и квадратной (F) рукояткой; длина вала D по умолчанию 150 мм, под заказ 200/300/350/650 мм. Длина рукоятки: для Inm ≤ 250 — 65 мм, для Inm ≥ 400 — 91,5 мм (B) и 95 мм (F). Рукоятка IP65 — панель 80 × 80 мм, разметка 65 × 65 мм, отверстие Φ41.
Установочные размеры ручного привода, мм (установка вертикальная)
Раздельное блокирующее устройство на лицевой крышке слева или справа от рукоятки (по умолчанию справа) с проушиной под навесной замок. Предотвращает ошибочное включение и отключение. При установке MS2 на этой стороне нельзя ставить другие внутренние и внешние аксессуары.
Соединительные шины (исполнение P) увеличивают присоединительную площадку выводов; межфазные перегородки и клеммные крышки повышают изоляцию между полюсами и защищают от прикосновения.
Коды встроенных аксессуаров и места их установки (слева/справа от рукоятки) — вкладка «Код заказа», Таблица 2. Аксессуары как товары — в разделе Аксессуары NDM3.
