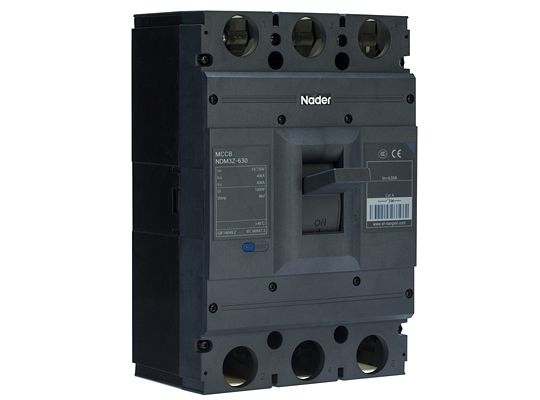

NDM3Z: Мастер постоянного тока
Автоматический выключатель с фиксированным расцепителем, специально разработанный для цепей постоянного тока (DC). Ключевой элемент в системах солнечной генерации, промышленного оборудования и транспорта.

Автоматические выключатели постоянного тока в литом корпусе NDM3Z предназначены для защиты линий и источников питания постоянного тока с номинальным рабочим напряжением до DC 1500 В и номинальным током до 800 А (до 1440 А при параллельном соединении полюсов) от перегрузки и короткого замыкания. Выключатель обладает функцией разъединения.

Серия включает стандартные типоразмеры NDM3Z-125, -250, -400, -630, -800 (2P, 3P, 4P; DC 500–1250 В в зависимости от числа последовательно включённых полюсов и схемы подключения J0…J3) и высоковольтные исполнения NDM3Z-250V, -250VM, -320V и новинку NDM3Z-630V — до DC 1500 В при токе до 630 А. Отключающая способность Icu — до 40 кА.

Выключатели компактны, имеют малое расстояние выброса дуги и стойкость к вибрации; внутренние аксессуары в модульном исполнении устанавливаются быстро и без настройки. Предусмотрены моторный привод, поворотные рукоятки, блокировка MS2, клеммные крышки и межфазные перегородки.

Применение: новая энергетика (фотоэлектрические и накопительные системы), электрогенерация, передача и преобразование энергии, связь, промышленная автоматика, рельсовый транспорт, строительство. Соответствие GB/T 14048.1, GB/T 14048.2, IEC 60947-1, IEC 60947-2; сертификаты CCC, TUV, CE.

Особенности

Номинальное рабочее напряжение до DC 1500 В, номинальный ток до 800 А (до 1440 А при параллельном соединении полюсов)
Высоковольтные исполнения NDM3Z-250V, -250VM, -320V, -630V (DC 1000–1500 В)
Отключающая способность Icu до 40 кА
Схемы подключения полюсов J0 (свободная), J1, J2, J3 и параллельное соединение — под незаземлённые системы, системы с заземлённым полюсом и с заземлённой средней точкой
Малые габариты, малое расстояние выброса дуги, стойкость к вибрации

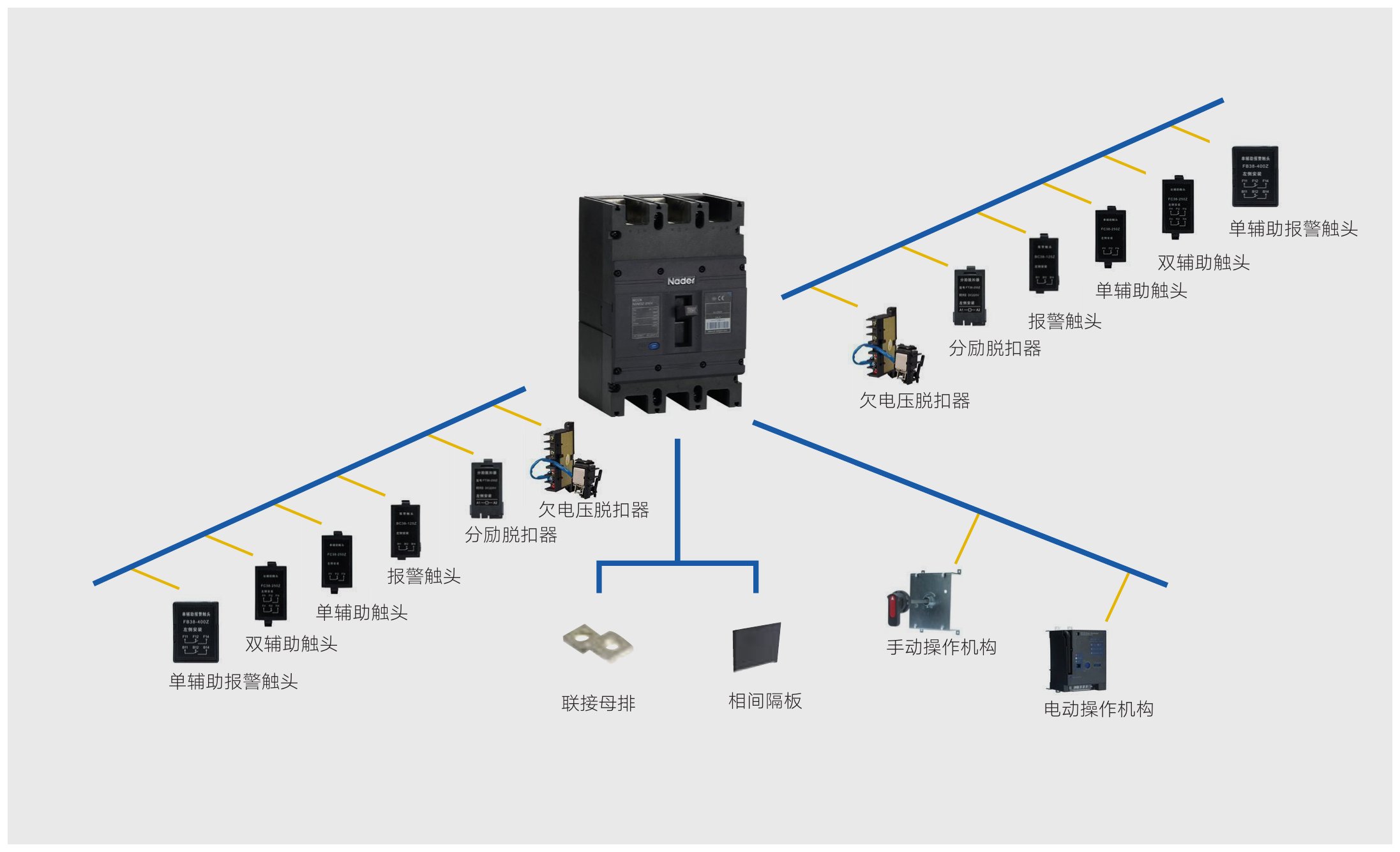

Модульные внутренние аксессуары — быстрая установка без настройки
Функция разъединения; категория применения A
Сертификаты CCC, TUV, CE

Область применения и условия эксплуатации

Системы постоянного тока до DC 1500 В: новая энергетика, электрогенерация, передача и преобразование энергии, связь, промышленная автоматика, недвижимость, электроснабжение, рельсовый транспорт, строительство
Температура эксплуатации −35…+70 °C (среднесуточная не выше +35 °C; выше +50 °C — снижение номинального тока)
Температура хранения −40…+75 °C
Высота установки до 2500 м (выше — с коэффициентами снижения)
Влажность не более 50 % при +40 °C (до 90 % при +20 °C)
Степень загрязнения 3; категория установки III (главная цепь), II (вне главной цепи)
Установка вертикальная (отклонение до ±22,5°) или горизонтальная

По документации Lazzen (Nader): file-c733a186a0.pdf. Перевод на русский язык — 10.2026. Технические данные — на вкладке «Характеристики», структура кода и коды аксессуаров — на вкладке «Код заказа», документы — на вкладке «Документы».

Особенности:

Тип расцепителя: термомагнитный (нерегулируемый)
In=16..1440 A
Icu=8..40 кА
Un=500..1000V DC
Установка: стационарный
Кат. применения: А
Кол-во полюсов: 2 / 3 / 4

Кратко

Параметр	Значение
Тип расцепителя	термомагнитный нерегулируемый (комбинированный); исполнения только с мгновенным расцепителем и без расцепителя
Номинальный ток In, А	16–800 (1000–1440 при параллельном соединении полюсов)
Отключающая способность Icu, кА	5–40
Номинальное напряжение	DC 500–1500 В
Число полюсов	2P, 3P, 4P
Исполнение / монтаж	стационарное, переднее присоединение
Стандарты	GB/T 14048.2, IEC 60947-2

Основные технические параметры

Категория применения A, исполнение для постоянного тока до DC 1500 В. Габариты L × W × H: L — высота, W — ширина, H — глубина.

Основные технические параметры: NDM3Z-125

Параметр	2P	3P	4P
Номинальный ток типоразмера Inm, А	125	125	125
Номинальный ток In, А	16, 20, 25, 32, 40, 50, 63, 80, 100, 125	16, 20, 25, 32, 40, 50, 63, 80, 100, 125	16, 20, 25, 32, 40, 50, 63, 80, 100, 125
Номинальное напряжение изоляции Ui, В	1000	1000	1000
Номинальное импульсное выдерживаемое напряжение Uimp, В	8000	8000	8000
Выдерживаемое напряжение промышленной частоты U (1 мин), В	3500	3500	3500
Категория применения	A	A	A
Номинальное рабочее напряжение Ue DC, В	500	750	1000
Icu, кА	20	20	20
Ics, кА	20	20	20
Коммутационная износостойкость (электрическая), циклов	5000	5000	5000
Механическая износостойкость без обслуживания, циклов	20000	20000	20000
Механическая износостойкость с обслуживанием, циклов	40000	40000	40000
Габариты L × W × H, мм	150 × 92 × 87.5	150 × 92 × 87.5	150 × 122 × 87.5
Расстояние выброса дуги, мм	≤50	≤50	≤50
Схема подключения	—	стандартная, J0	J0, J1, J2

Основные технические параметры: NDM3Z-250

Параметр	2P	2P	2P	3P	4P	4P (J0/J1/J2/J3)	4P (J0/J2)	4P (J1/J3)
Inm, А	250	250	250	250	250	250	250	250
In, А	125, 140, 160, 180, 200, 225, 250	125, 140, 160, 180, 200, 225, 250	125, 140, 160, 180, 200, 225, 250	125, 140, 160, 180, 200, 225, 250	125, 140, 160, 180, 200, 225, 250	125, 140, 160, 180, 200, 225, 250	125, 140, 160, 180, 200, 225, 250	125, 140, 160, 180, 200, 225, 250
Ui, В	1500	1500	1500	1500	1500	1500	1500	1500
Uimp, В	8000	8000	8000	8000	8000	8000	8000	8000
U (1 мин), В	3500	3500	3500	3500	3500	3500	3500	3500
Категория применения	A	A	A	A	A	A	A	A
Ue DC, В	500	600	690	750	1000 (нижний подвод)	1000	1200	1250
Icu, кА	35	8	5	40	40	40	10	15
Ics, кА	35	8	5	25	25	25	10	15
Электрическая износостойкость, циклов	5000	5000	5000	5000	5000	5000	5000	5000
Механическая без обслуживания, циклов	10000	10000	10000	10000	10000	10000	10000	10000
Механическая с обслуживанием, циклов	20000	20000	20000	20000	20000	20000	20000	20000
L, мм	165	165	165	165	165	165	165	165
W, мм	107	107	107	107	142	142	142	142
H, мм	105	105	105	105	105	105	105	105
Расстояние выброса дуги, мм	≤50	≤50	≤50	≤50	≤50	≤50	≤50	≤50
Схема подключения	—	—	—	стандартная, J0	J0, J1, J2, J3	J0, J1, J2, J3	J0, J1, J2, J3	J0, J1, J2, J3

4P 1000 В — нижний подвод питания; колонки 4P по схемам подключения J0/J1/J2/J3, J0/J2, J1/J3.

Основные технические параметры: NDM3Z-250VM, NDM3Z-250V, NDM3Z-320V

Параметр	250VM 2P	250VM 2P	250V 2P	250V 3P	320V 3P	320V 3P
Inm, А	250	250	250	250	320	320
In, А	125, 140, 160, 180, 200, 225, 250	125, 140, 160, 180, 200, 225, 250	125, 140, 160, 180, 200, 225, 250	125, 140, 160, 180, 200, 225, 250	250, 300, 320	250, 300, 320
Ui, В	1500	1500	1500	1500	1500	1500
Uimp, В	8000	8000	12000	12000	12000	12000
U (1 мин), В	3820	3820	3820	3820	3820	3820
Категория применения	A	A	A	A	A	A
Ue DC, В	1000	1100	1000	1500	1500	1500
Icu, кА	20	10	20	20	10	20 (τ = 5 мс)
Ics, кА	20	10	16	16	10	20 (τ = 5 мс)
Электрическая износостойкость, циклов	2000	2000	2000	2000	1000	1000
Механическая без обслуживания, циклов	12000	12000	10000	10000	10000	10000
Механическая с обслуживанием, циклов	24000	24000	20000	20000	20000	20000
L, мм	180	180	200	200	200	200
W, мм	75	75	90	135	135	135
H, мм	105	105	107	107	107	107
Расстояние выброса дуги, мм	≤50	≤50	≤50	≤50	≤50	≤50
Схема подключения	—	—	—	—	—	—

Основные технические параметры: NDM3Z-400

Параметр	2P	2P	3P	4P
Inm, А	400	400	400	400
In, А	225, 250, 315, 350, 400	225, 250, 315, 350, 400	225, 250, 315, 350, 400	225, 250, 315, 350, 400
Ui, В	1000	1000	1000	1000
Uimp, В	8000	8000	8000	8000
U (1 мин), В	3500	3500	3500	3500
Категория применения	A	A	A	A
Ue DC, В	500	690	750	1000
Icu, кА	35	8	40	40
Ics, кА	35	8	40	40
Электрическая износостойкость, циклов	1000	1000	1000	1000
Механическая без обслуживания, циклов	5000	5000	5000	5000
Механическая с обслуживанием, циклов	10000	10000	10000	10000
L × W × H, мм	257 × 150 × 107	257 × 150 × 107	257 × 150 × 107	257 × 198 × 107
Расстояние выброса дуги, мм	≤100	≤100	≤100	≤100
Схема подключения	—	—	стандартная, J0	J0, J1, J2, J3

Основные технические параметры: NDM3Z-630

Параметр	2P	2P	3P	4P	4P (параллельное соединение)	4P (параллельное соединение)
Inm, А	630	630	630	630	630	630
In, А	400, 500, 630	400, 500, 630	400, 500, 630	400, 500, 630	1000, 1250 (параллельно)	1000, 1250 (параллельно)
Ui, В	1000	1000	1000	1000	1000	1000
Uimp, В	8000	8000	8000	8000	8000	8000
U (1 мин), В	3500	3500	3500	3500	3500	3500
Категория применения	A	A	A	A	A	A
Ue DC, В	500	690	750	1000	500	700
Icu, кА	35	8	40	40	30	20
Ics, кА	35	8	40	40	30	20
Электрическая износостойкость, циклов	1000	1000	1000	1000	1000	1000
Механическая без обслуживания, циклов	5000	5000	5000	5000	5000	5000
Механическая с обслуживанием, циклов	10000	10000	10000	10000	10000	10000
L × W × H, мм	270 × 182 × 111	270 × 182 × 111	270 × 182 × 111	270 × 240 × 111	270 × 240 × 111	270 × 240 × 111
Расстояние выброса дуги, мм	≤100	≤100	≤100	≤100	≤100	≤100
Схема подключения	—	—	стандартная, J0	прим. 1	параллельное соединение двух полюсов	параллельное соединение двух полюсов

Схема подключения 4P, прим. 1: 400/500 А — J0, J1, J2, J3; 630 А — J0 (шина-перемычка — опция по заказу).

Основные технические параметры: NDM3Z-630V

Параметр	2P
Inm, А	630
In, А	400, 450, 500, 630
Ui, В	1600
Uimp, В	12000
U (1 мин), В	3820
Категория применения	A
Ue DC, В	1500
Icu, кА	20 (τ = 5 мс) / 15 (τ = 10 мс)
Ics, кА	20 (τ = 5 мс) / 15 (τ = 10 мс)
Электрическая износостойкость, циклов	1000
Механическая без обслуживания, циклов	7000
Механическая с обслуживанием, циклов	14000
L × W × H, мм	250 × 96 × 135

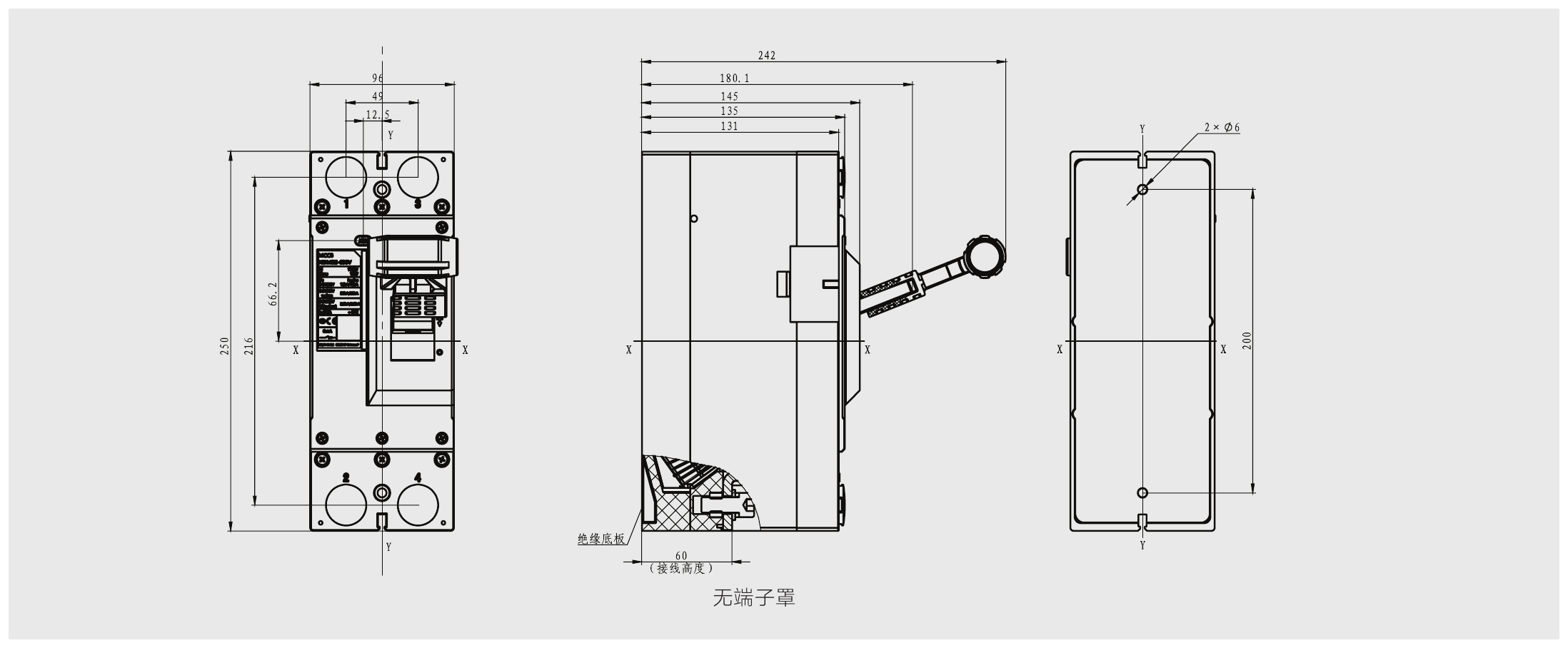

Расстояние выброса дуги, мм	65 мм (с клеммной крышкой); 150 мм (без клеммной крышки)
Схема подключения	переднее присоединение

Основные технические параметры: NDM3Z-800

Параметр	2P	2P	3P	4P	4P (параллельное соединение)	4P (параллельное соединение)
Inm, А	800	800	800	800	800	800
In, А	630, 700, 800	630, 700, 800	630, 700, 800	630, 700, 800	1250, 1440 (параллельно)	1250, 1440 (параллельно)
Ui, В	1000	1000	1000	1000	1000	1000
Uimp, В	8000	8000	8000	8000	8000	8000
U (1 мин), В	3500	3500	3500	3500	3500	3500
Категория применения	A	A	A	A	A	A
Ue DC, В	500	690	750	1000	500	630
Icu, кА	35	8	40	40	30	20
Ics, кА	35	8	40	40	30	20
Электрическая износостойкость, циклов	1000	1000	1000	1000	500	500
Механическая без обслуживания, циклов	5000	5000	5000	5000	5000	5000
Механическая с обслуживанием, циклов	10000	10000	10000	10000	10000	10000
L × W × H, мм	280 × 210 × 113.5	280 × 210 × 113.5	280 × 210 × 113.5	280 × 280 × 113.5	280 × 280 × 113.5	280 × 280 × 113.5
Расстояние выброса дуги, мм	≤100	≤100	≤100	≤100	≤100	≤100
Схема подключения	—	—	стандартная, J0	прим. 2	параллельное соединение двух полюсов	параллельное соединение двух полюсов

Схема подключения 4P, прим. 2: 630 А — J0, J1, J2, J3; 700/800 А — J0 (шина-перемычка — опция по заказу).

Потери мощности

Потери мощности выключателей NDM3Z

Модель	Ток нагрузки, А	Суммарные потери мощности, Вт
NDM3Z-125, прямой нагрев (16–25 А)	25	40
NDM3Z-125, косвенный нагрев (32–100 А)	100	35
NDM3Z-125, косвенный нагрев (125 А)	125	39
NDM3Z-250, косвенный нагрев (125–225 А)	225	62
NDM3Z-250, косвенный нагрев (250 А)	250	67
NDM3Z-250VM	250	40
NDM3Z-250V	250	43.75
NDM3Z-320V	320	76.8
NDM3Z-400, косвенный нагрев (225–400 А)	400	115
NDM3Z-630, косвенный нагрев (400–630 А)	630	187
NDM3Z-630V	630	127
NDM3Z-800, косвенный нагрев (630–800 А)	800	262

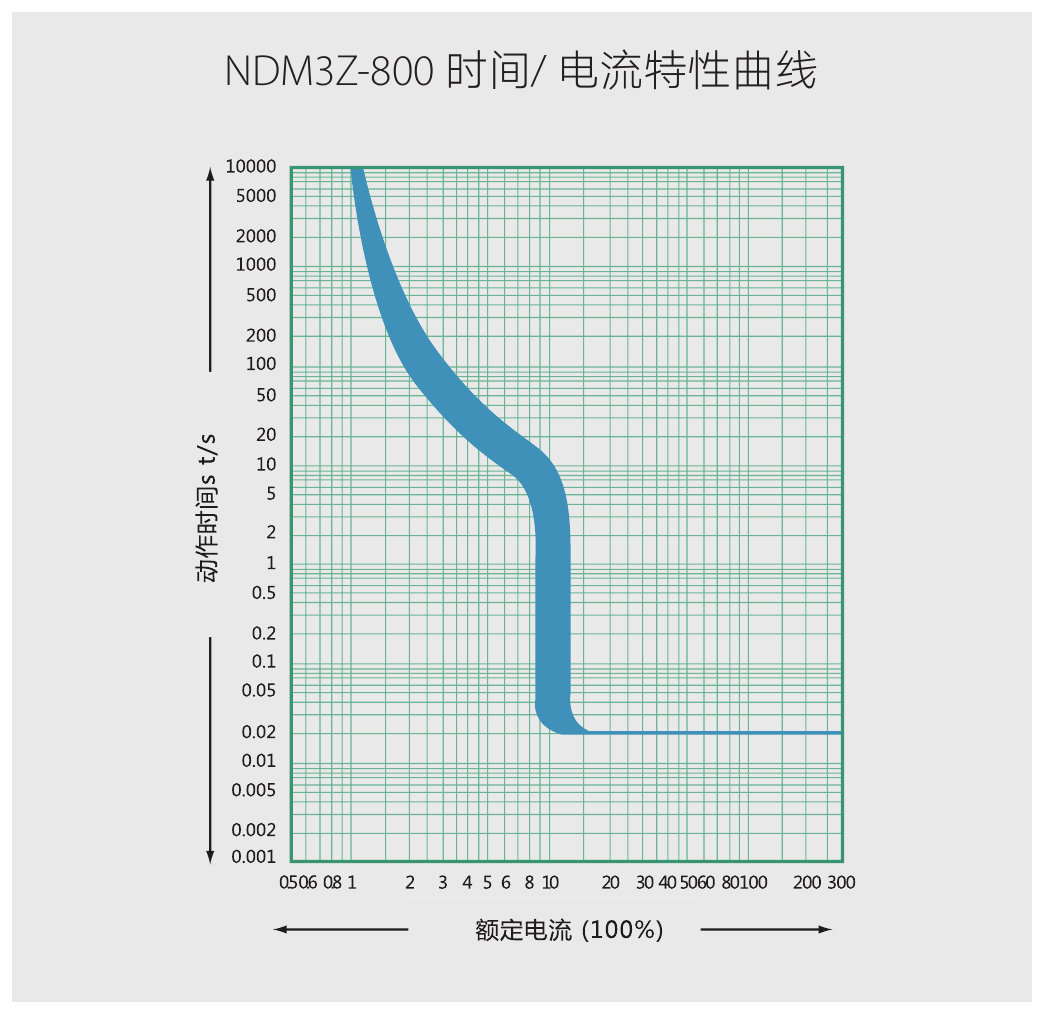

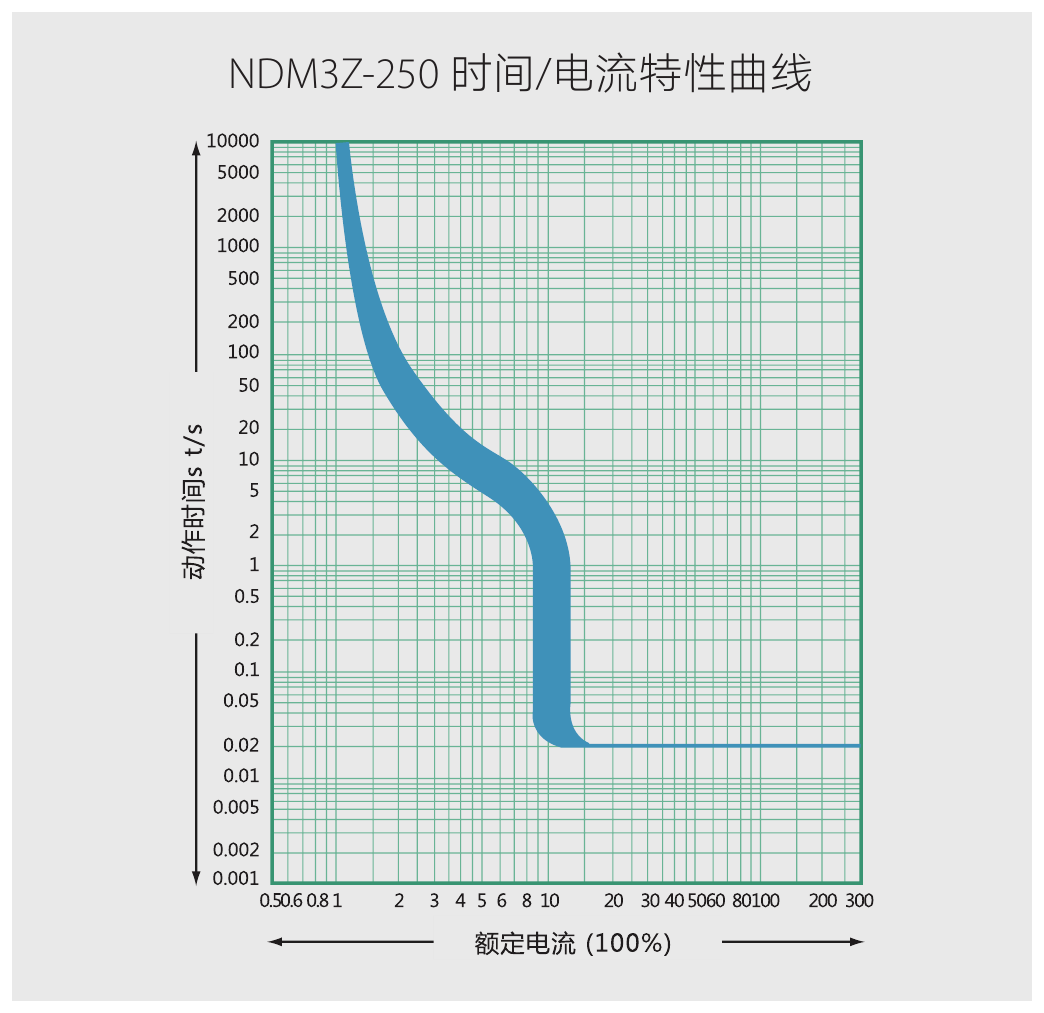

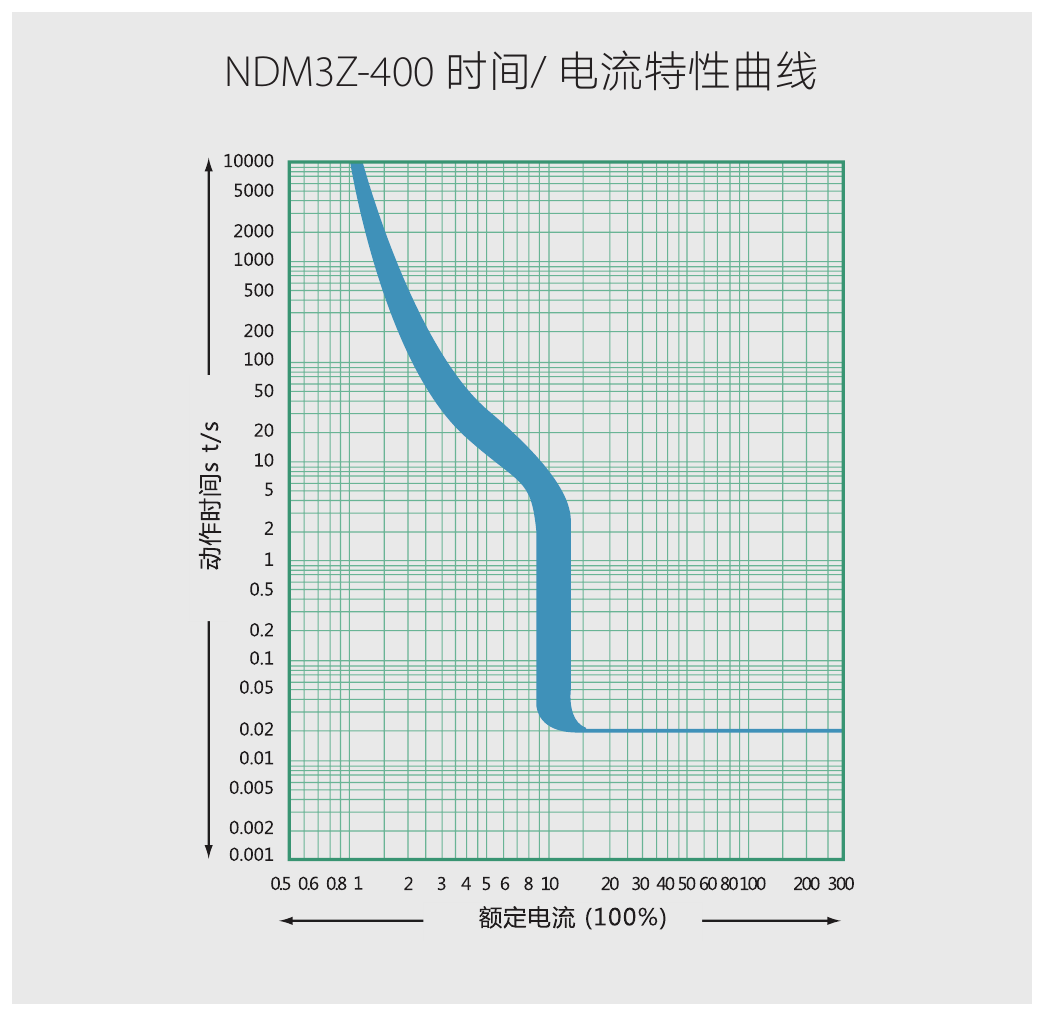

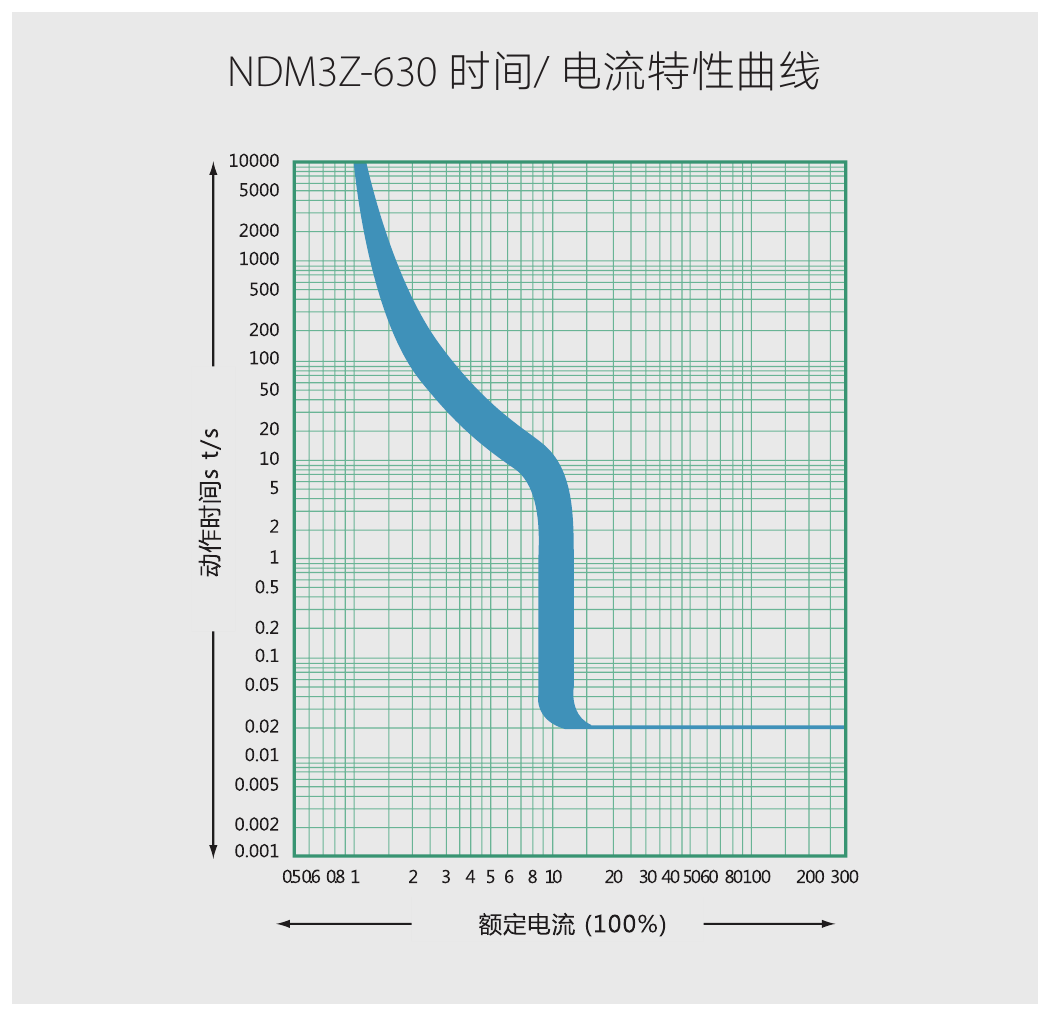

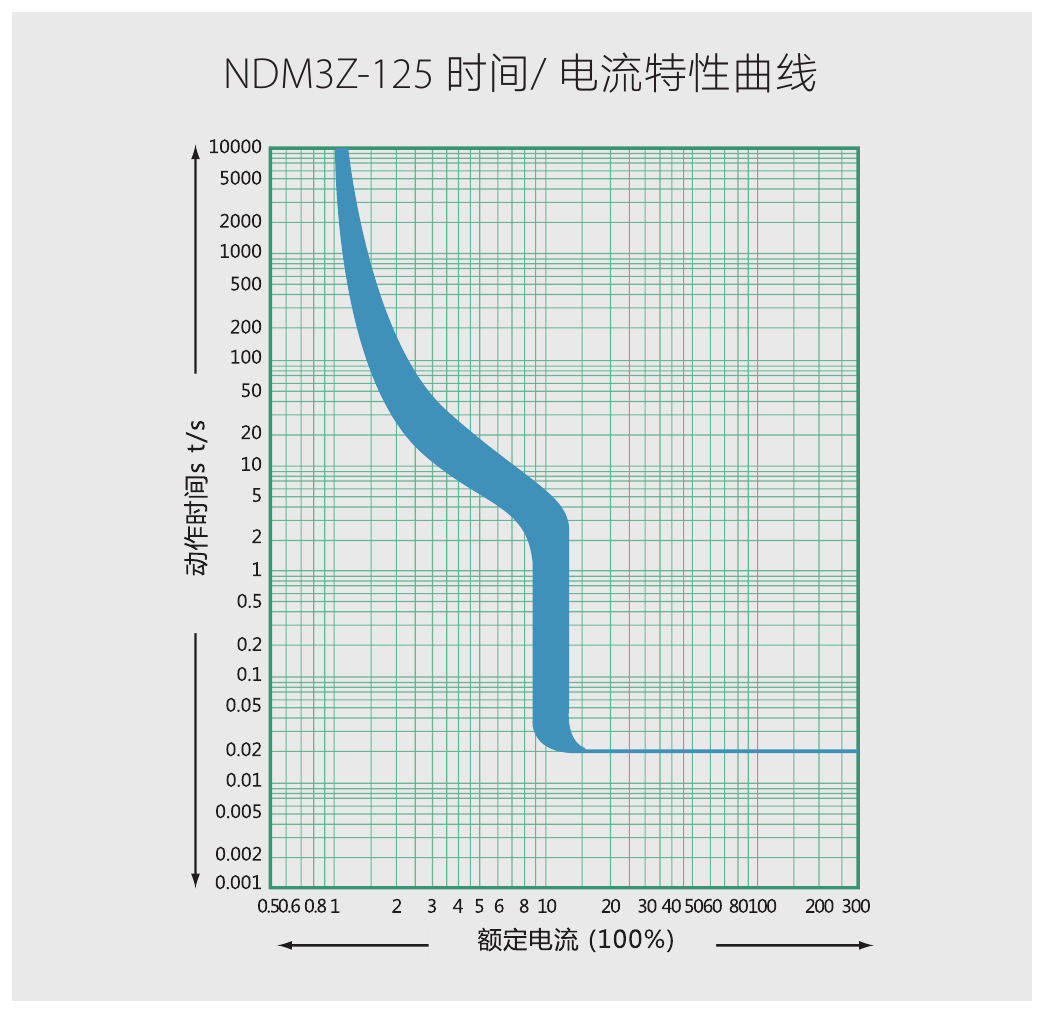

Время-токовые характеристики (ВАХ)

Отдельной ВАХ для NDM3Z-250VM в каталоге нет.

Характеристики срабатывания расцепителей

Номинальный ток расцепителя, А	Тепловой расцепитель (окружающая температура +50 °C): 1,05 In (холодное состояние), время несрабатывания, ч	Тепловой расцепитель: 1,3 In (горячее состояние), время срабатывания, ч	Электромагнитный расцепитель: ток срабатывания, А	Примечание
16 ≤ In ≤ 63	1	1	10 In × (1 ± 20 %)	Для распределения энергии
63 < In ≤ 800	2	2	10 In × (1 ± 20 %)	Для распределения энергии

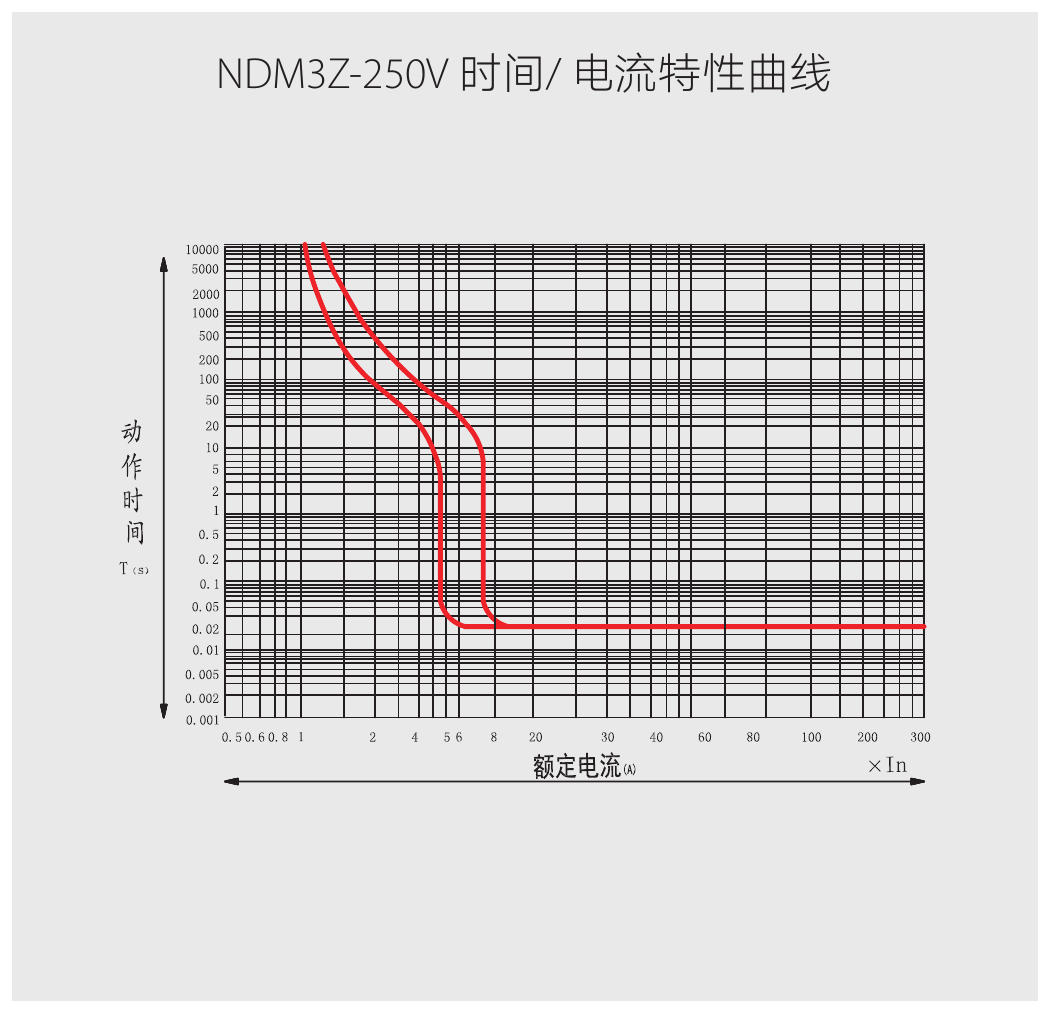

NDM3Z-250V: время-токовая характеристика

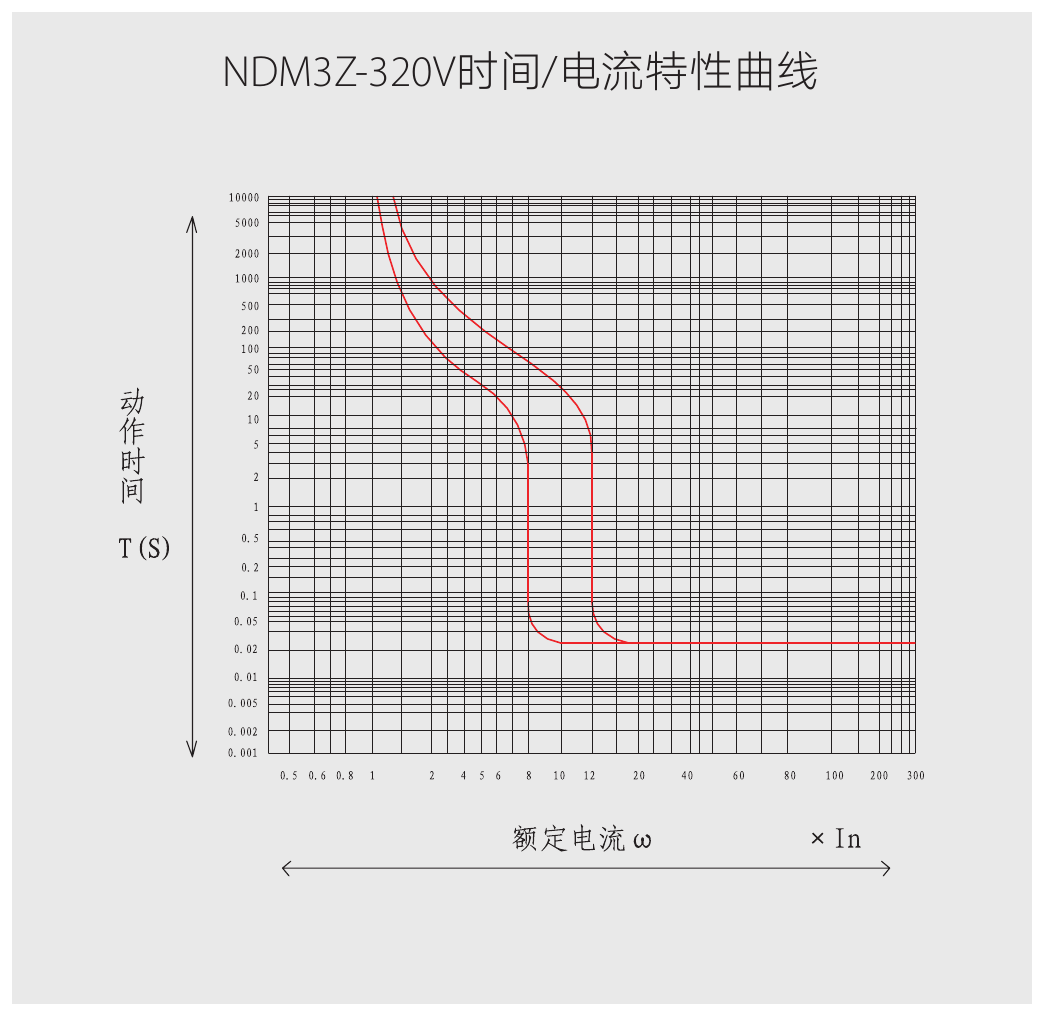

NDM3Z-320V: время-токовая характеристика

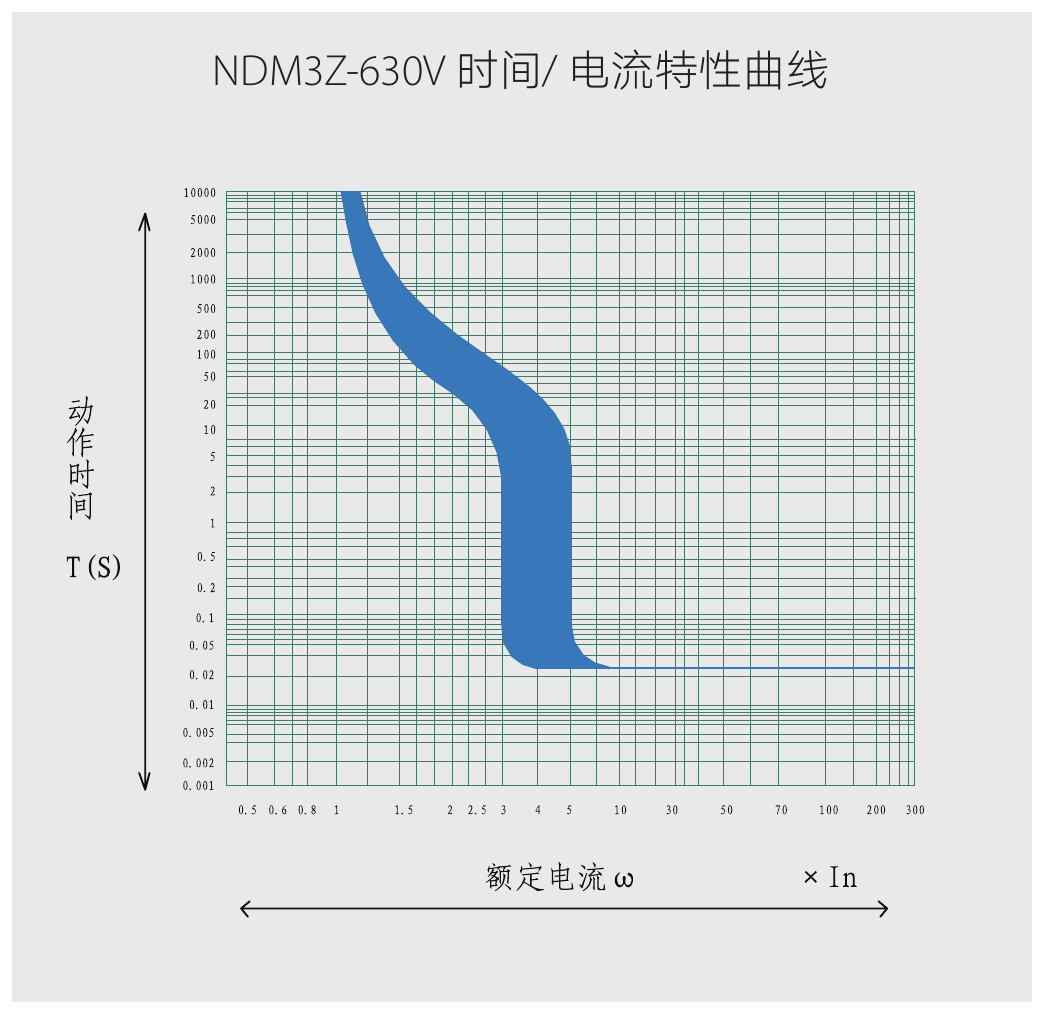

NDM3Z-630V: время-токовая характеристика

Коэффициенты снижения номинального тока по температуре

Коэффициенты снижения по температуре окружающей среды

№	Номинальный ток типоразмера, А	40 °C	45 °C	50 °C	55 °C	60 °C	65 °C	70 °C
1	125	1	1	1	0.96	0.91	0.85	0.78
2	250	1	1	1	0.95	0.93	0.91	0.88
3	320	1	1	1	0.95	0.93	0.91	0.88
4	400	1	1	1	0.93	0.91	0.89	0.85
5	630	1	1	1	0.92	0.90	0.89	0.83
6	800	1	1	1	0.92	0.89	0.85	0.80

При температуре ниже 50 °C снижение не требуется.

Коэффициенты снижения по высоте над уровнем моря

Коэффициенты снижения по высоте

Высота над уровнем моря, м	2000	2500	3000	3500	4000	4500	5000
Поправочный коэффициент рабочего тока	1	1	0.98	0.95	0.93	0.91	0.89
Максимальное рабочее напряжение, В	1	1	1	1	1	1	1
Выдерживаемое напряжение промышленной частоты, В	1	1	1	1	1	1	1
Напряжение изоляции, В	1	1	1	1	1	1	1

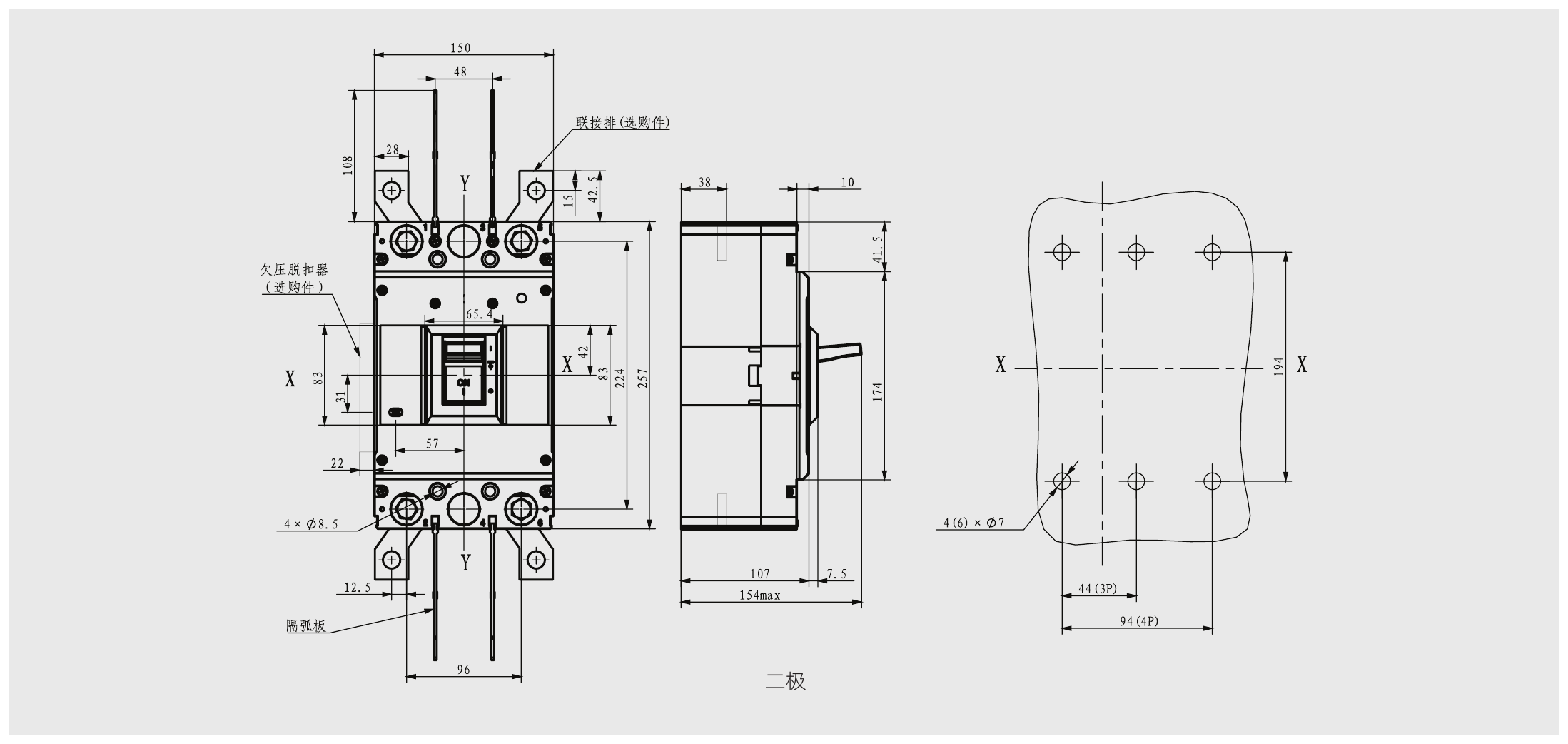

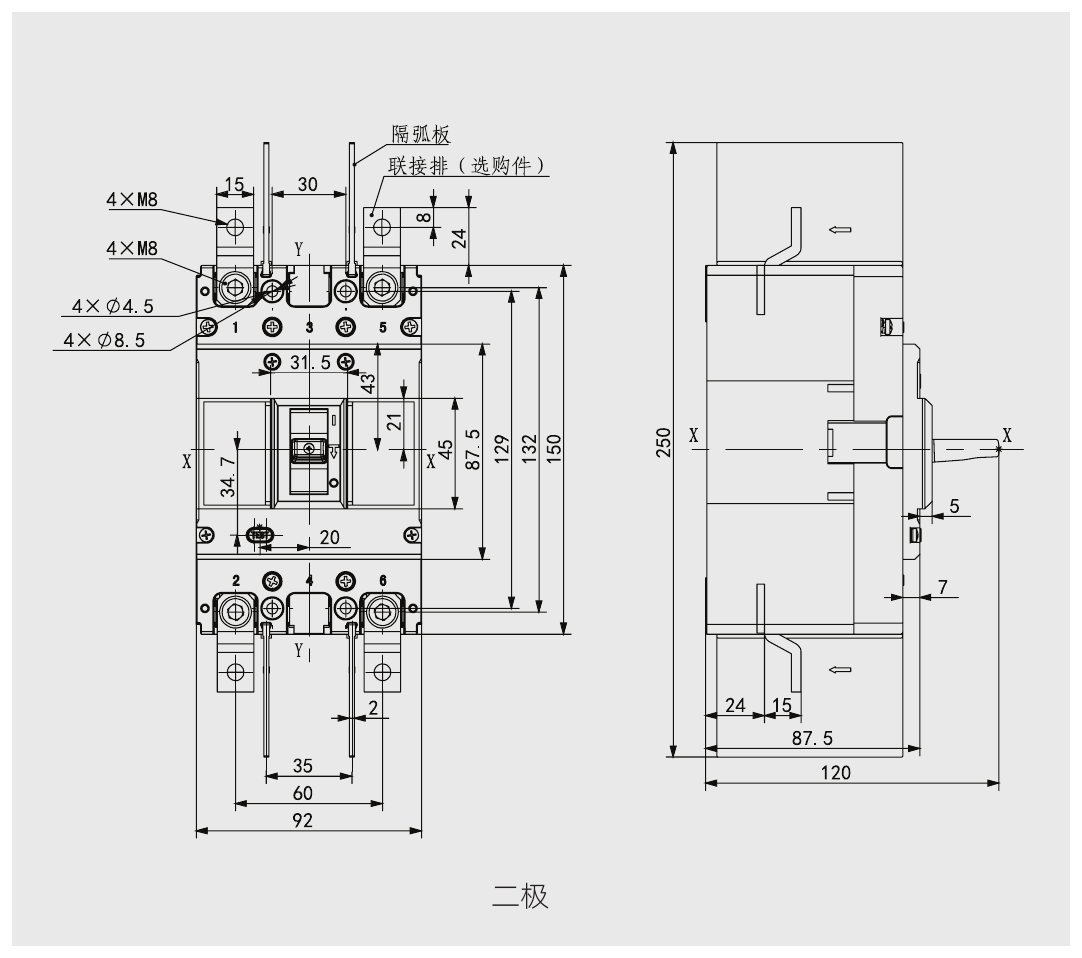

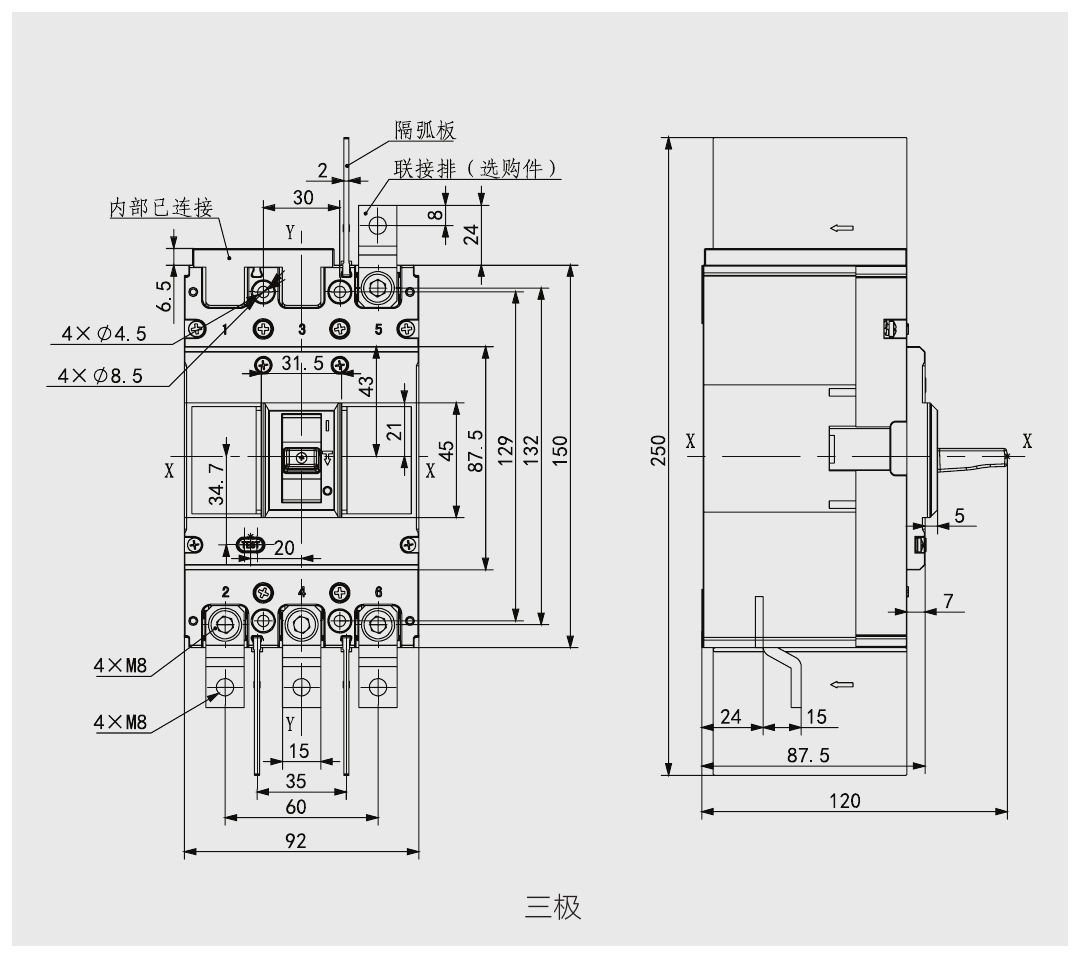

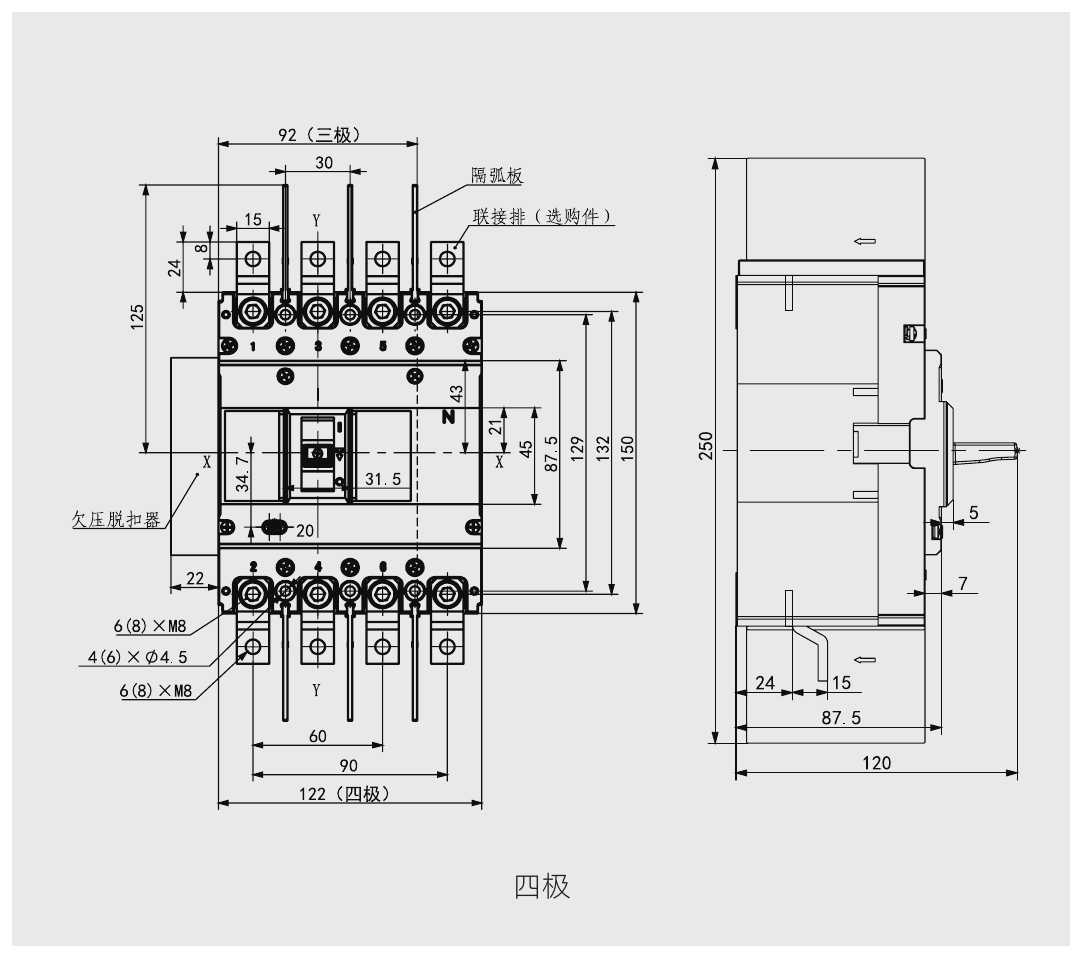

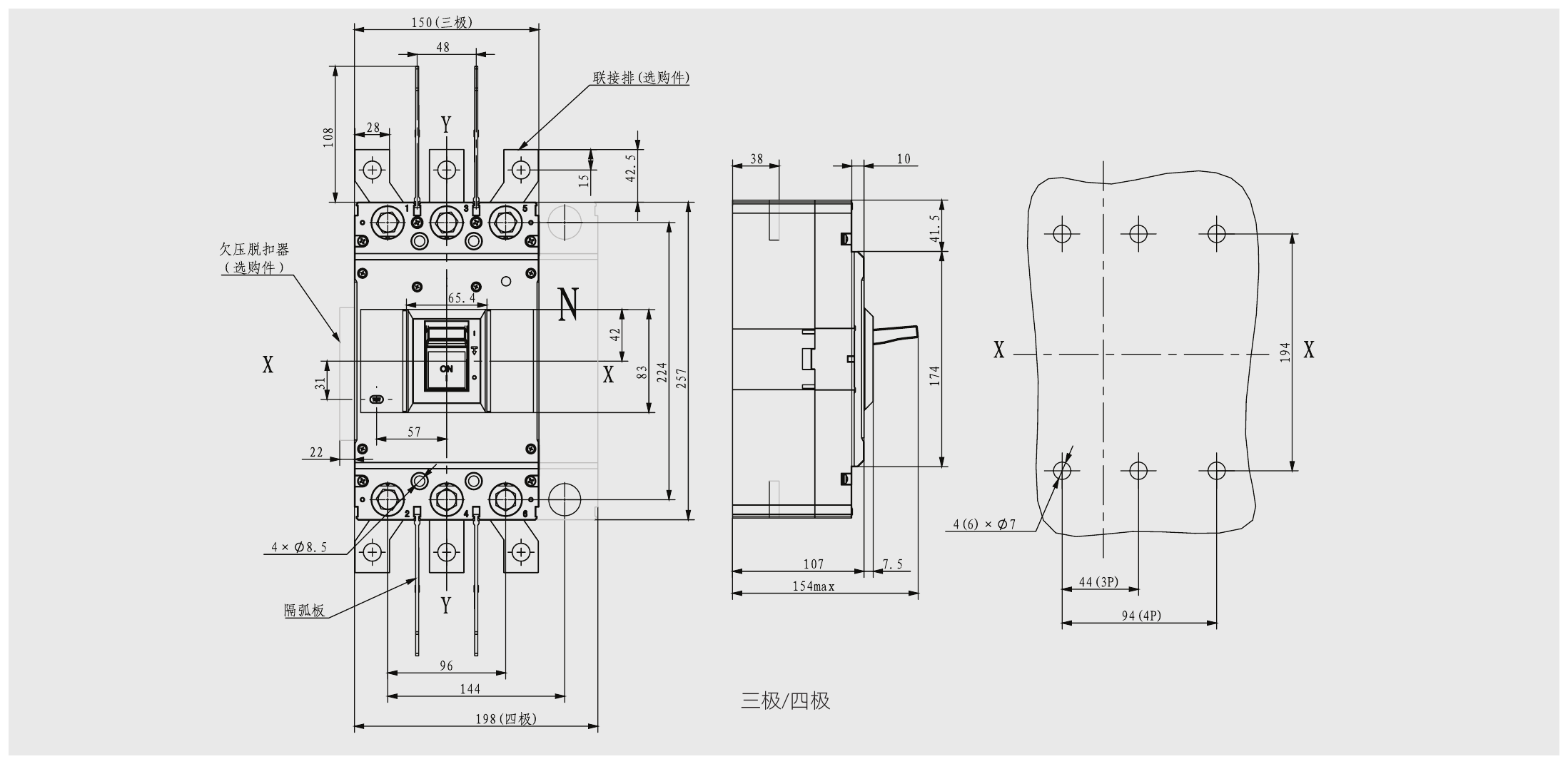

Габаритные и установочные размеры

Неуказанные допуски — по классу GB/T 1804-c. Размеры в мм.

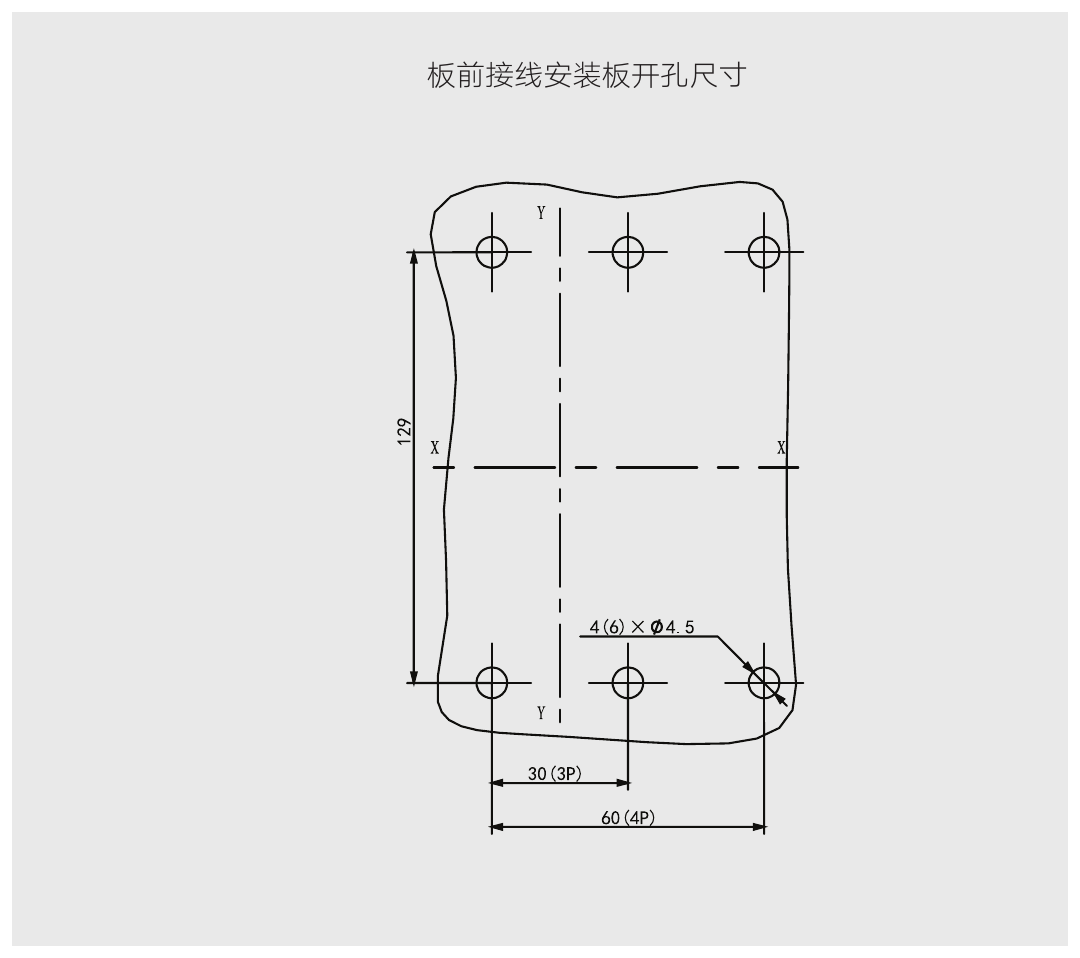

NDM3Z-125: разметка отверстий монтажной панели

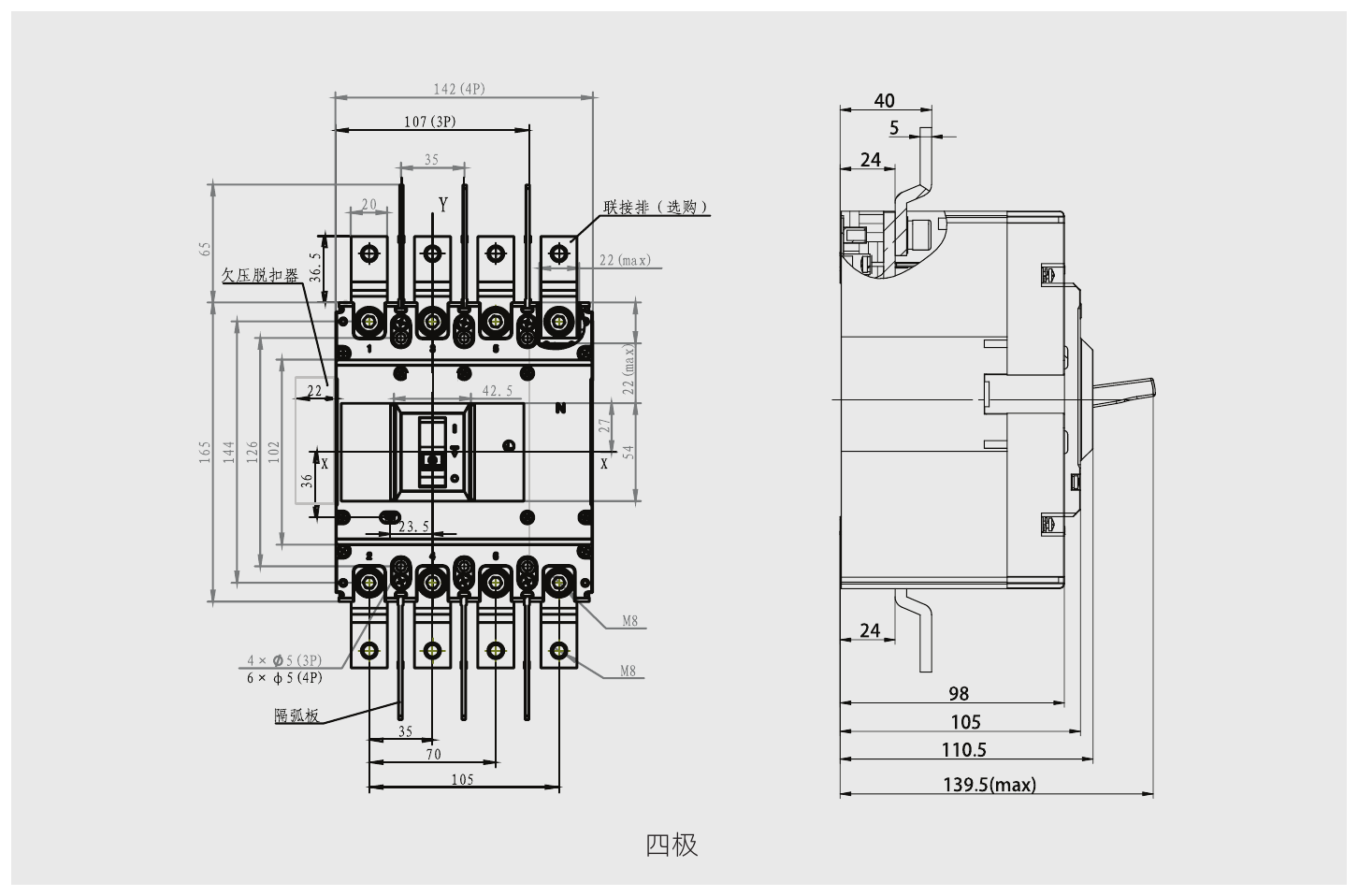

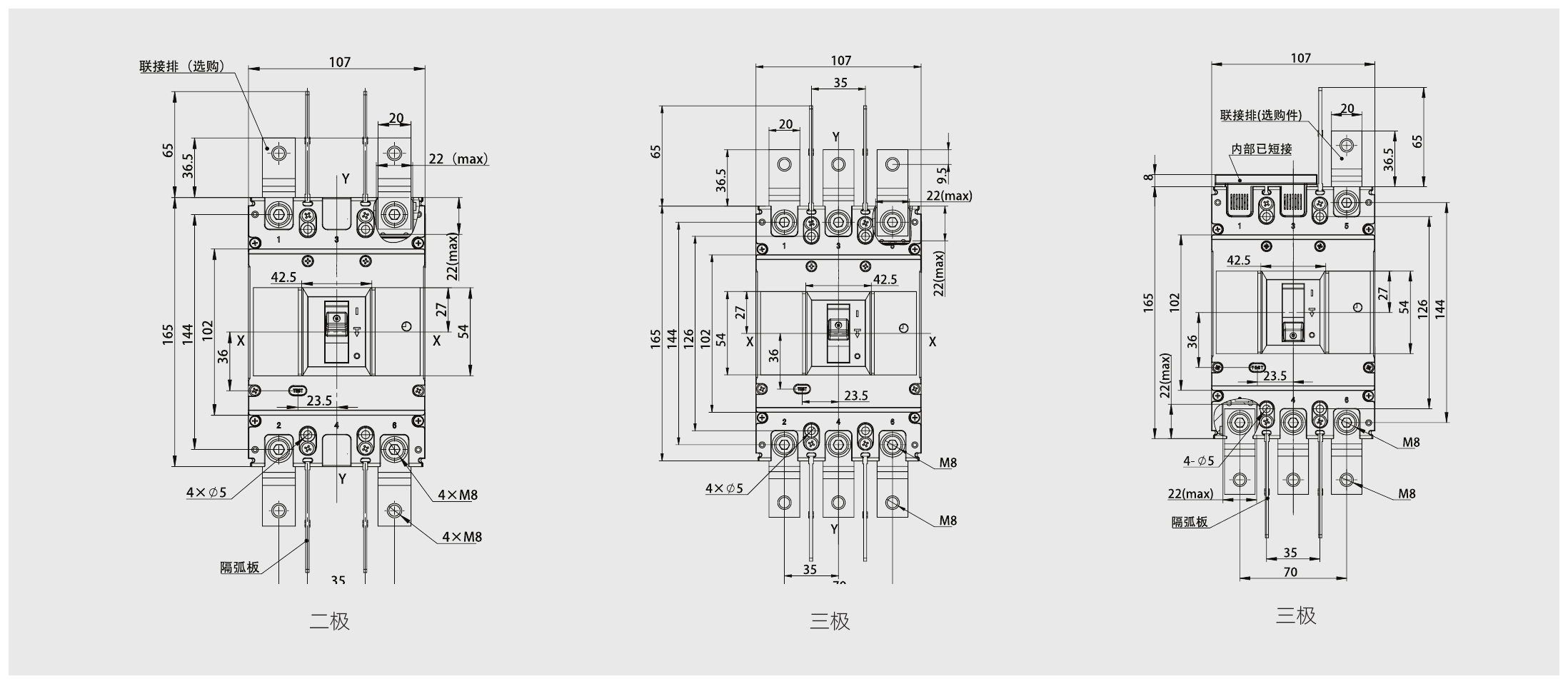

NDM3Z-250, 2P и 3P (справа — 3P с внутренним соединением полюсов)

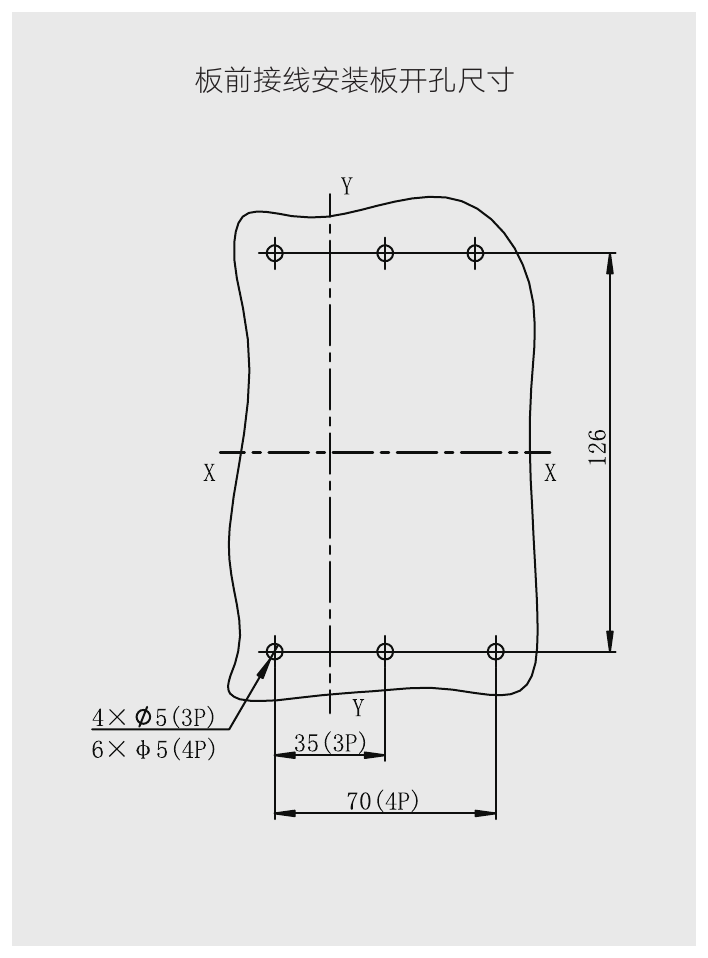

NDM3Z-250: разметка отверстий монтажной панели

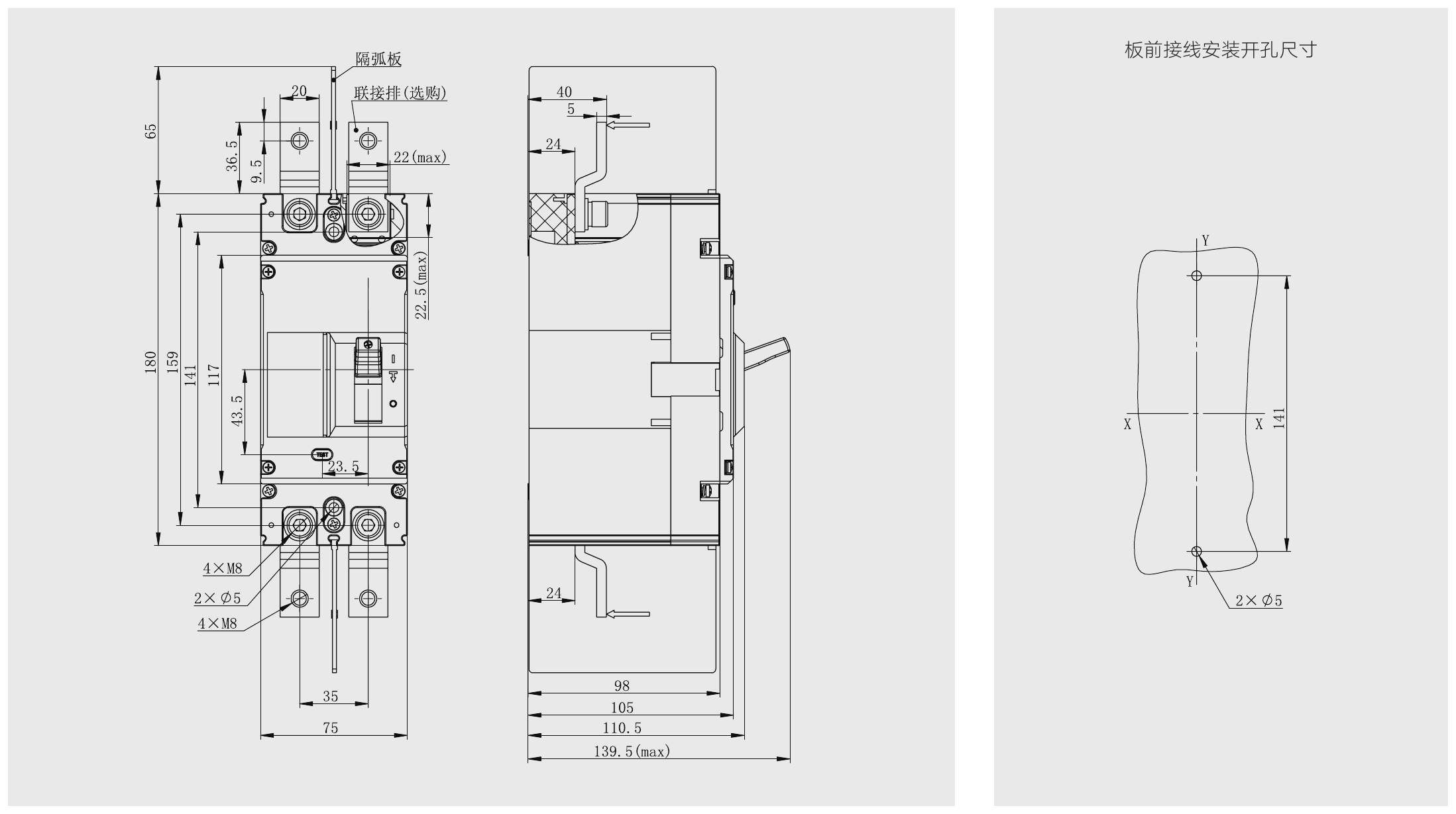

NDM3Z-250VM: габаритные, установочные размеры и разметка панели

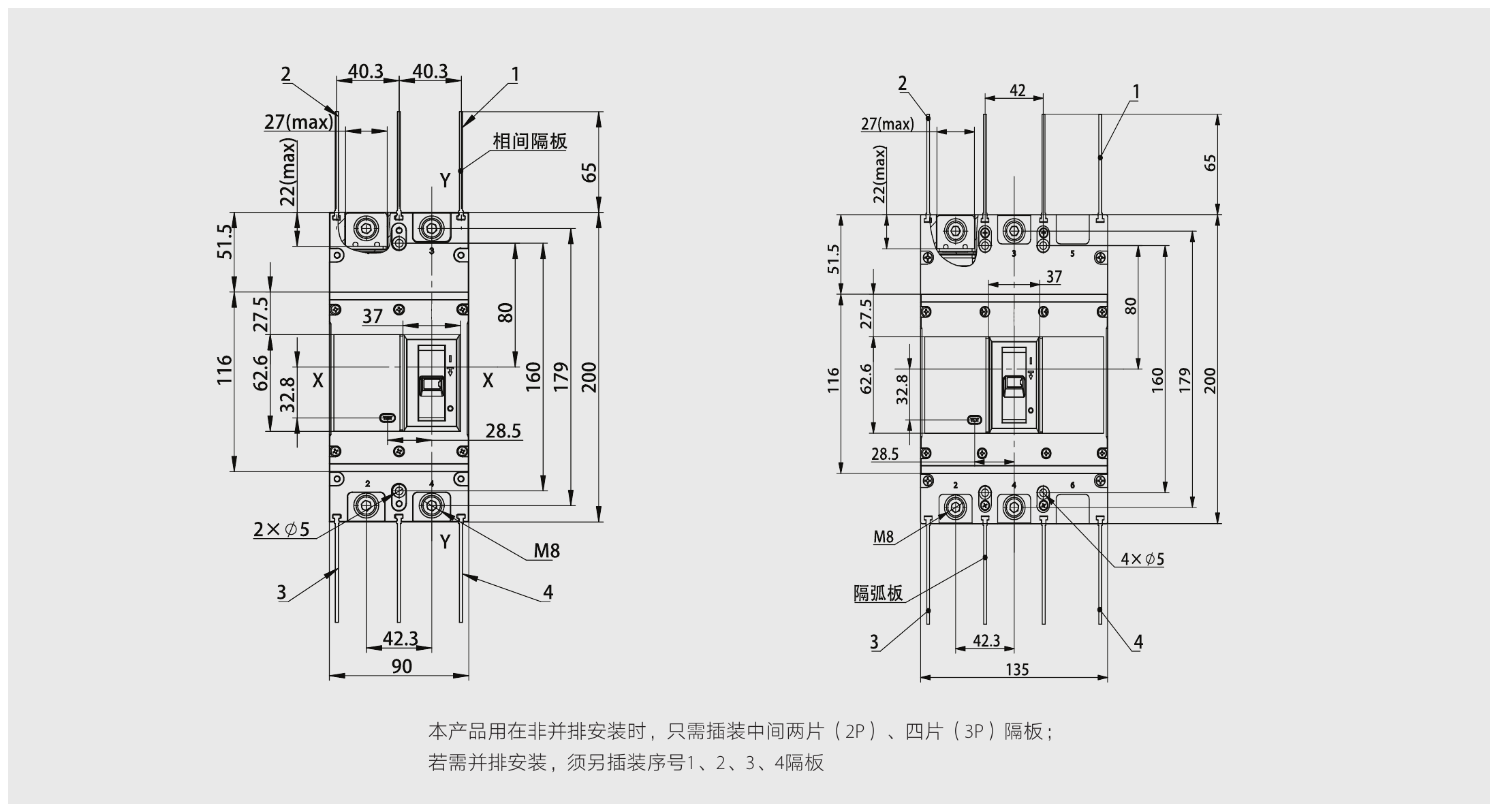

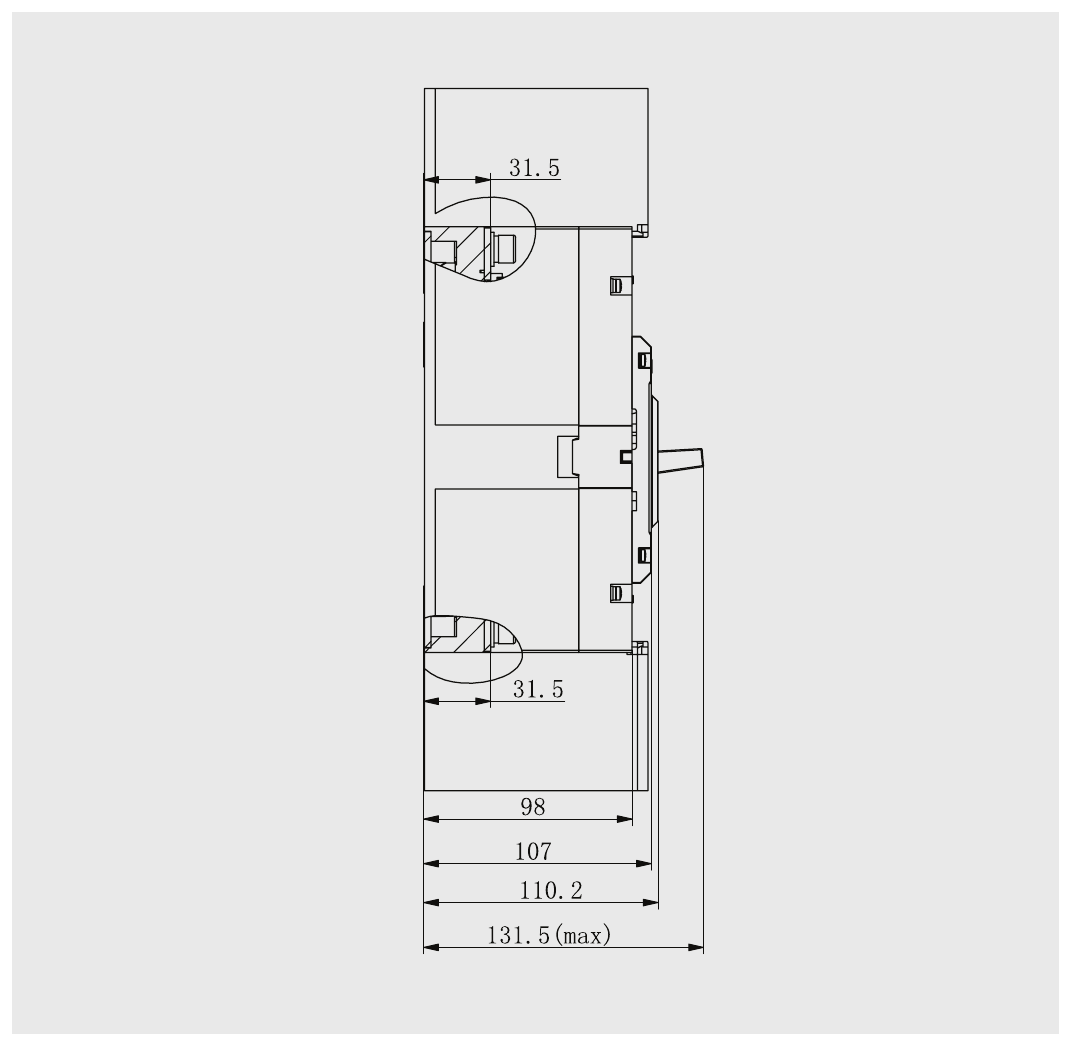

NDM3Z-250V, 2P и 3P (1–4 — межфазные перегородки для установки в ряд)

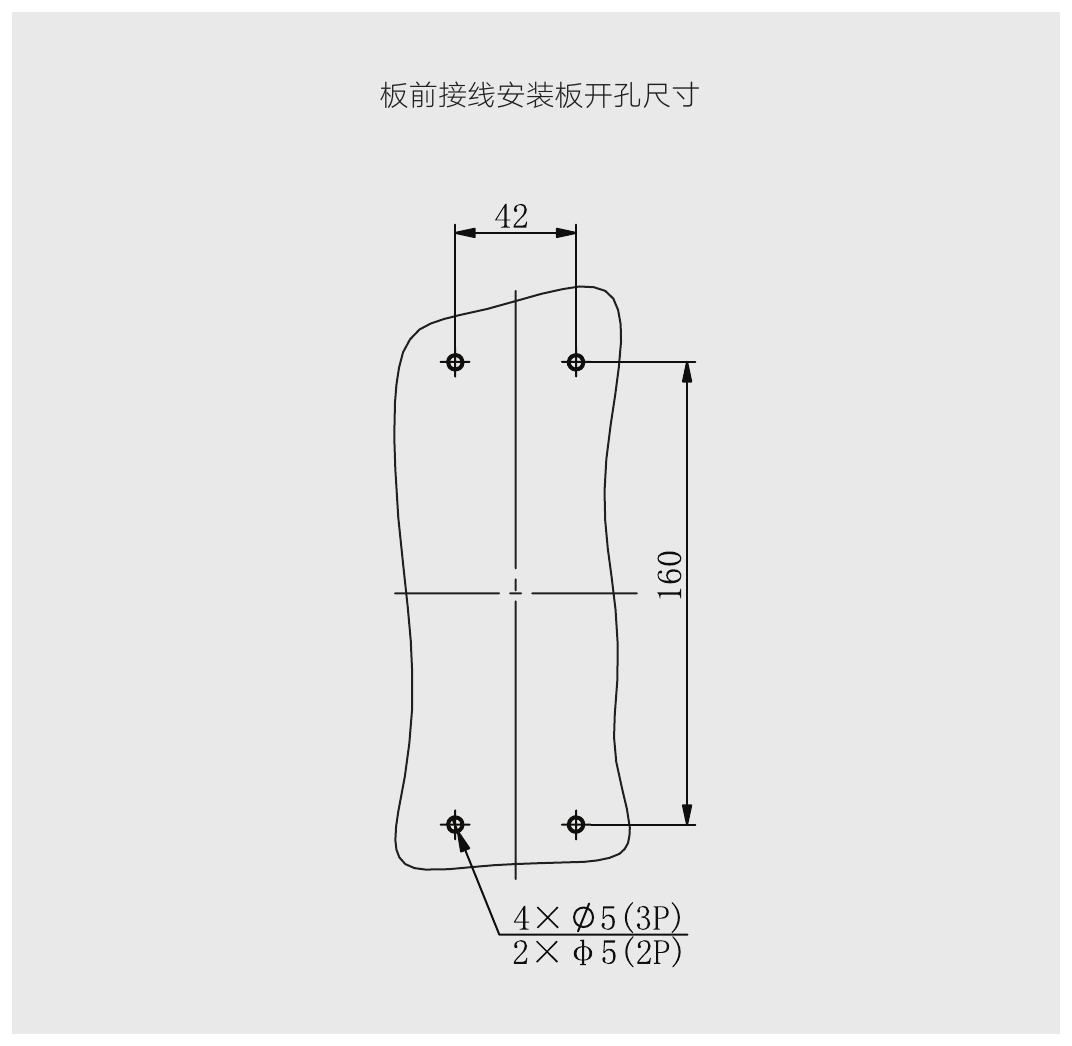

NDM3Z-250V: разметка отверстий монтажной панели

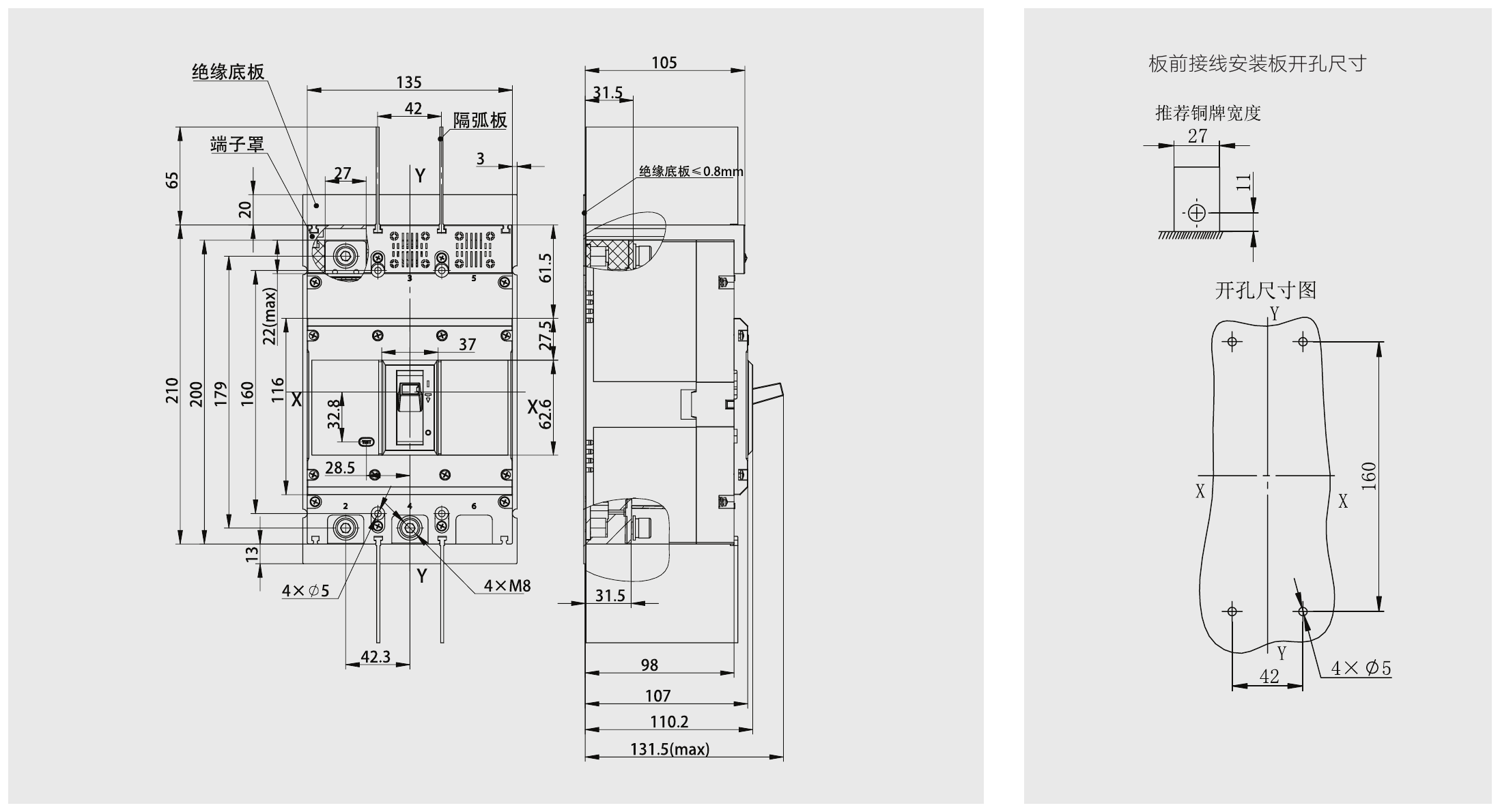

NDM3Z-320V, 3P: габариты, рекомендуемая ширина медной шины 27 мм, разметка

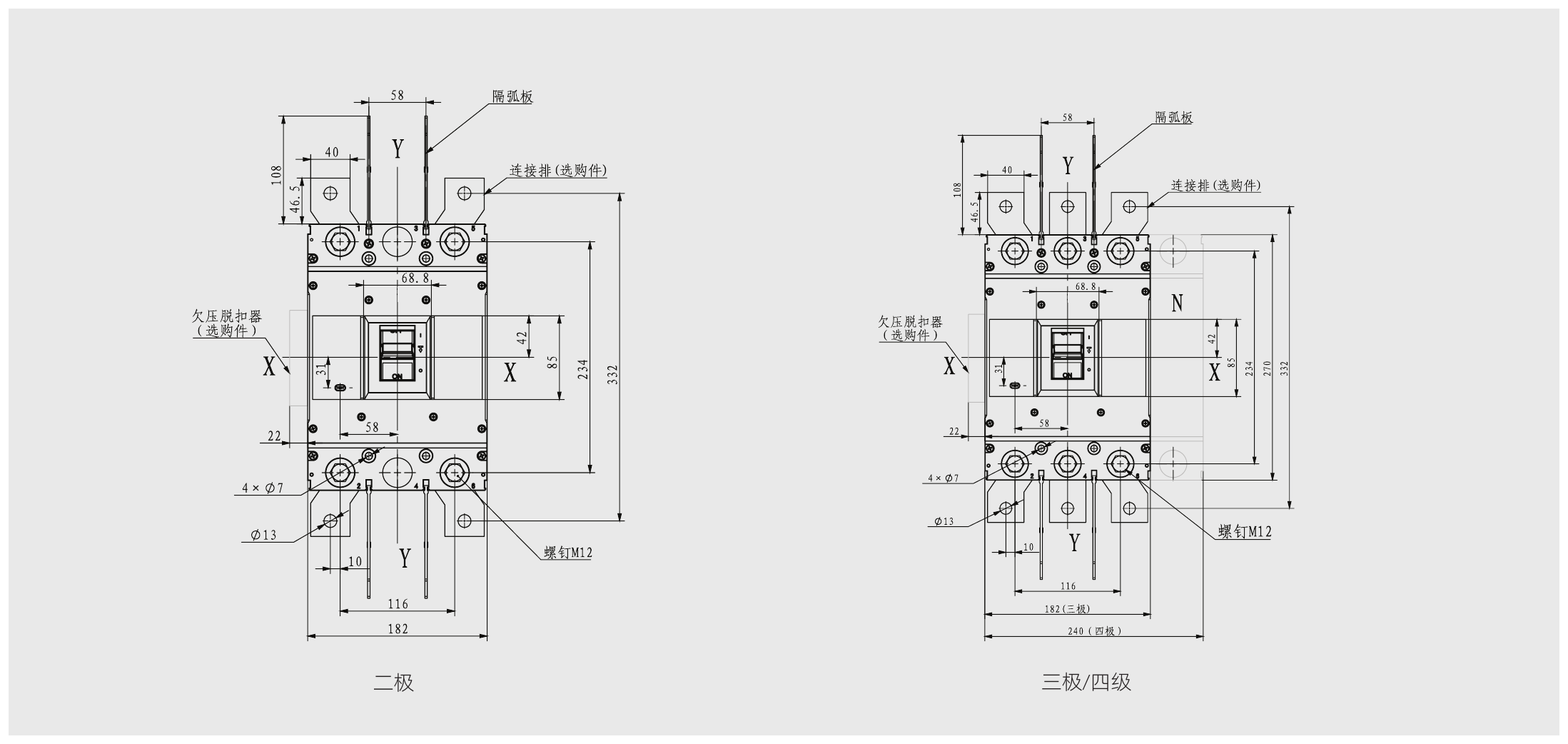

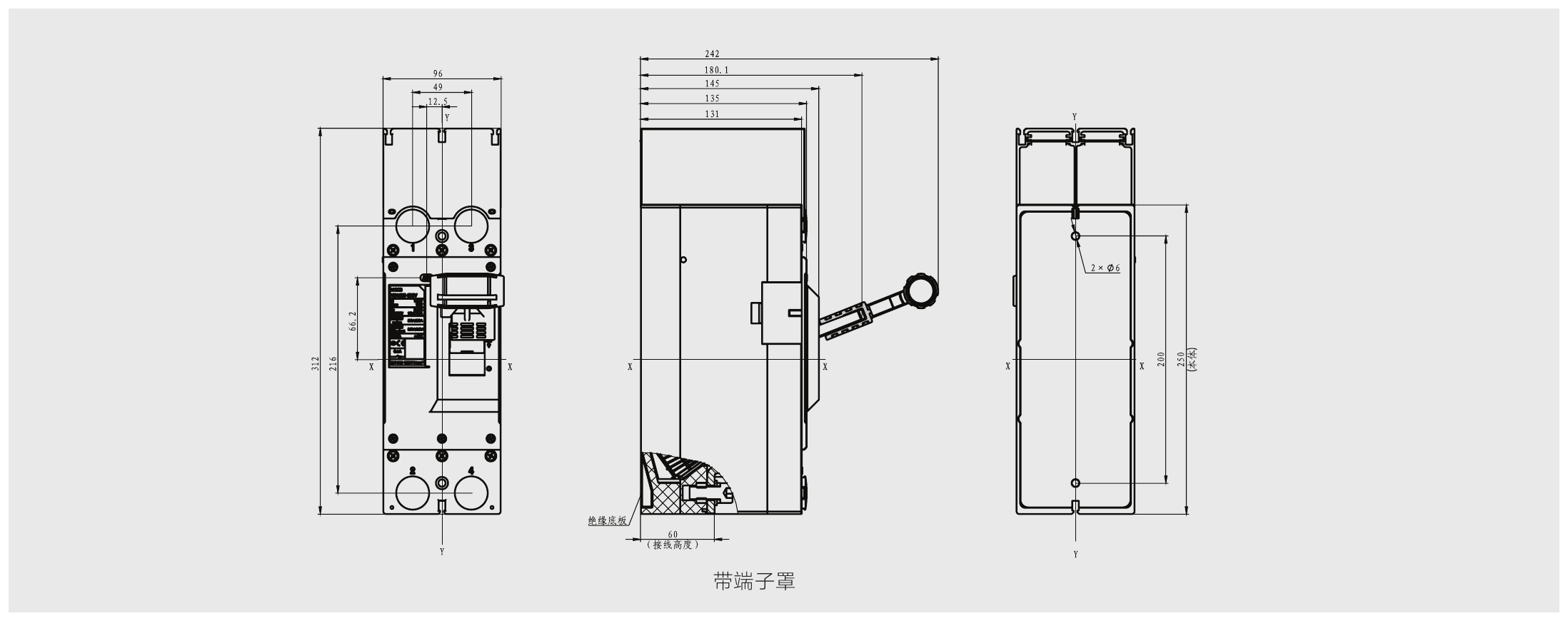

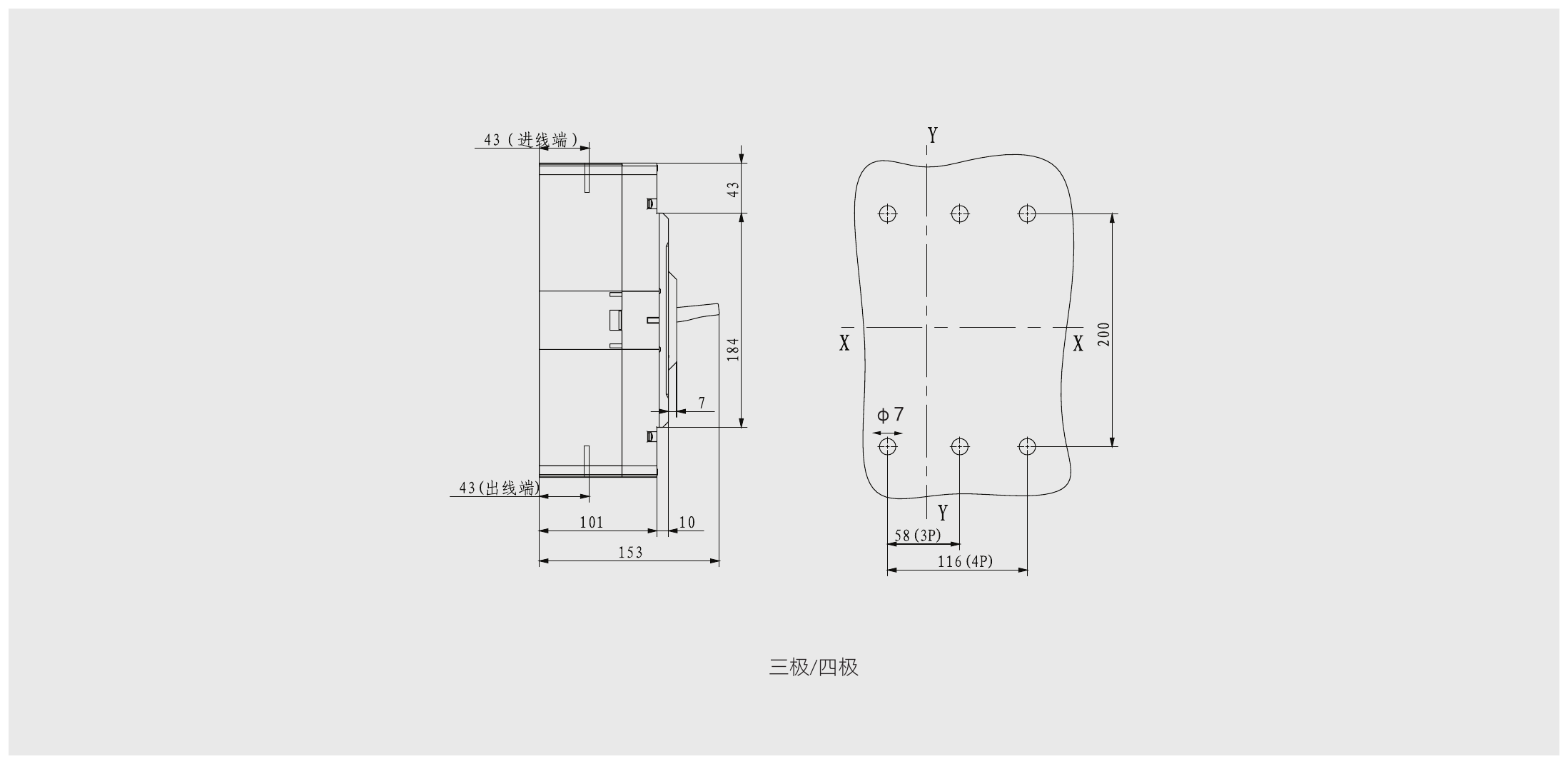

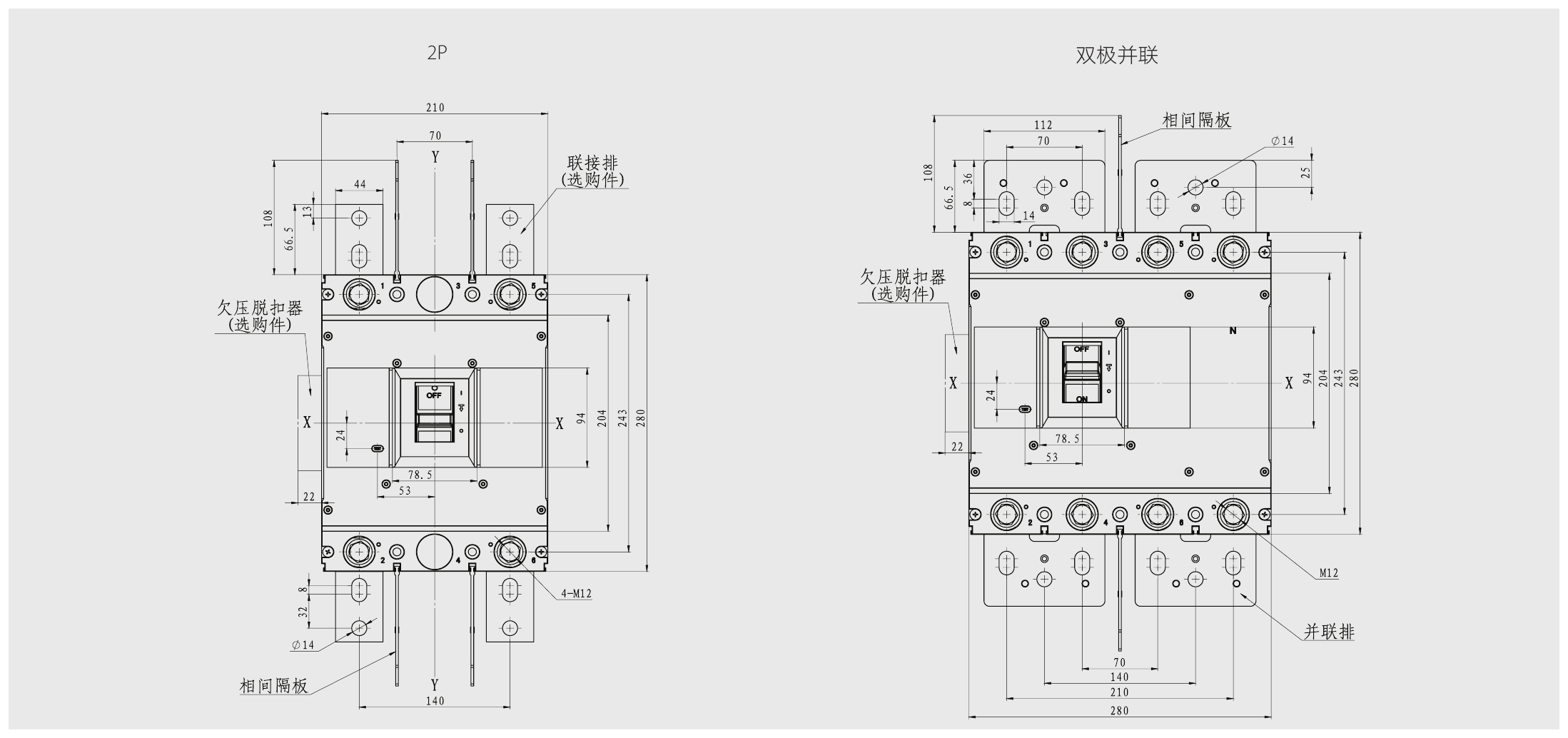

NDM3Z-800, 2P и параллельное соединение двух полюсов

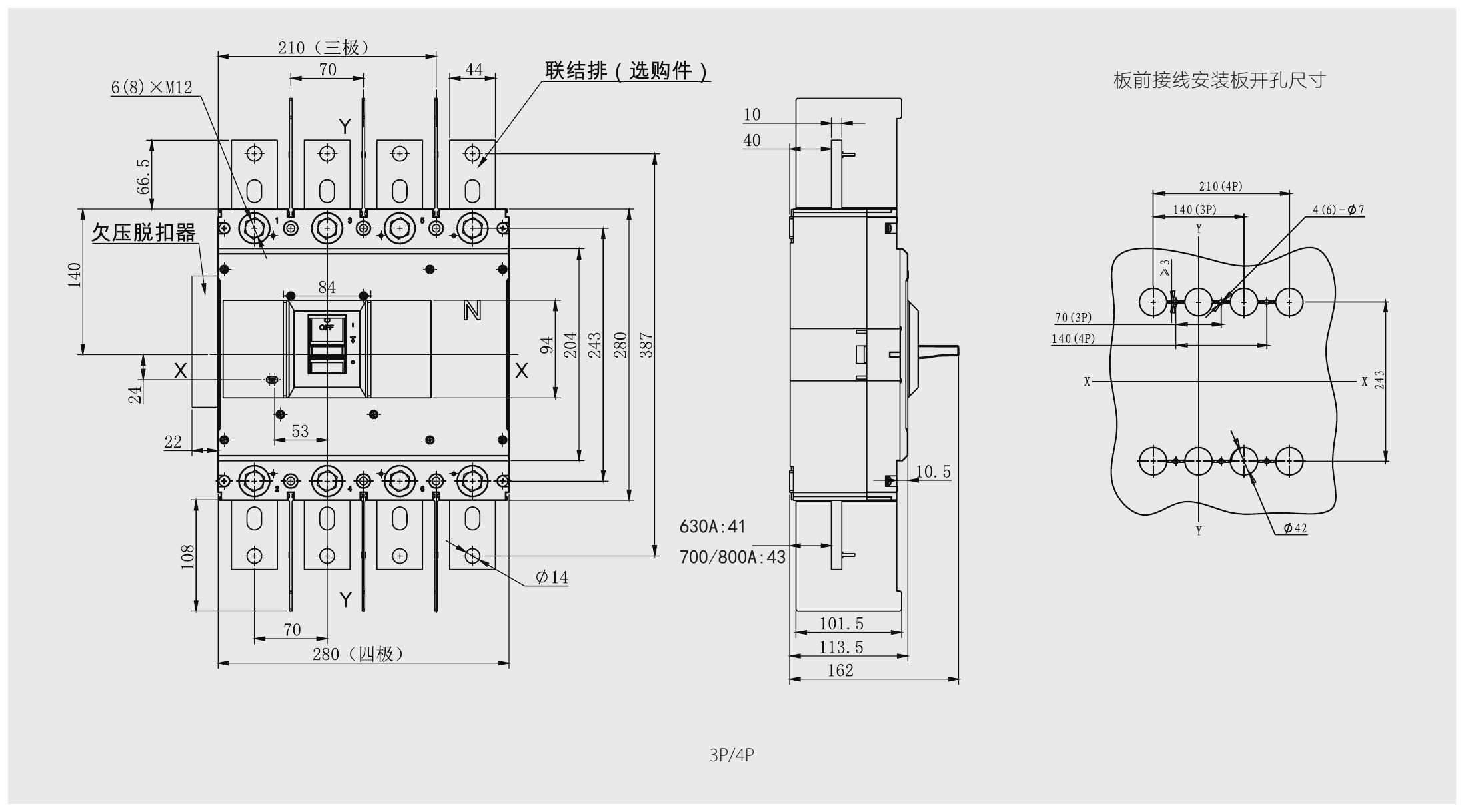

NDM3Z-800, 3P/4P (высота выводов: 630 А — 41 мм, 700/800 А — 43 мм)

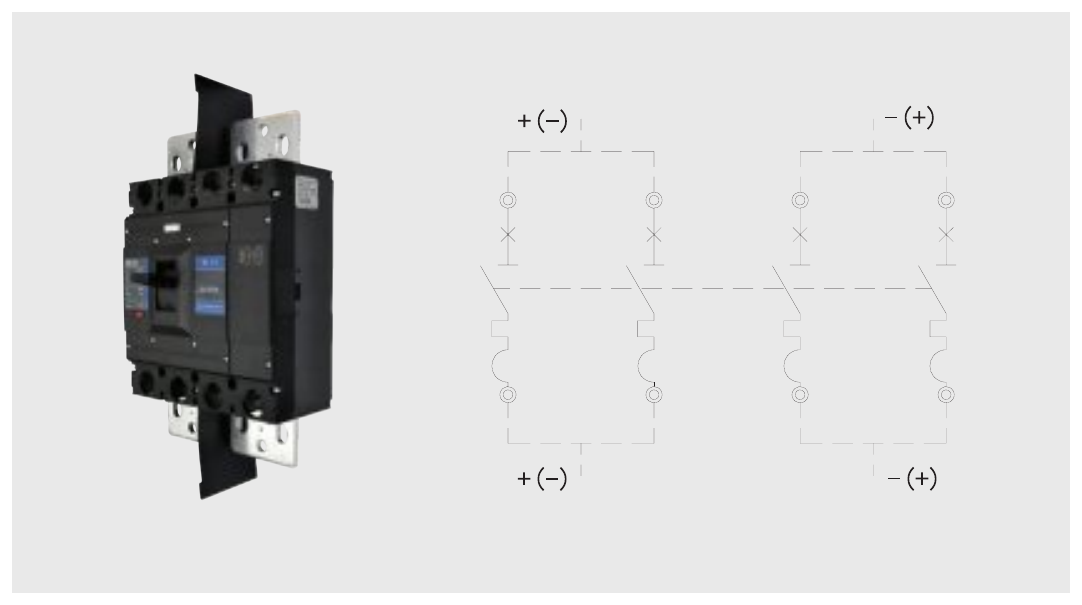

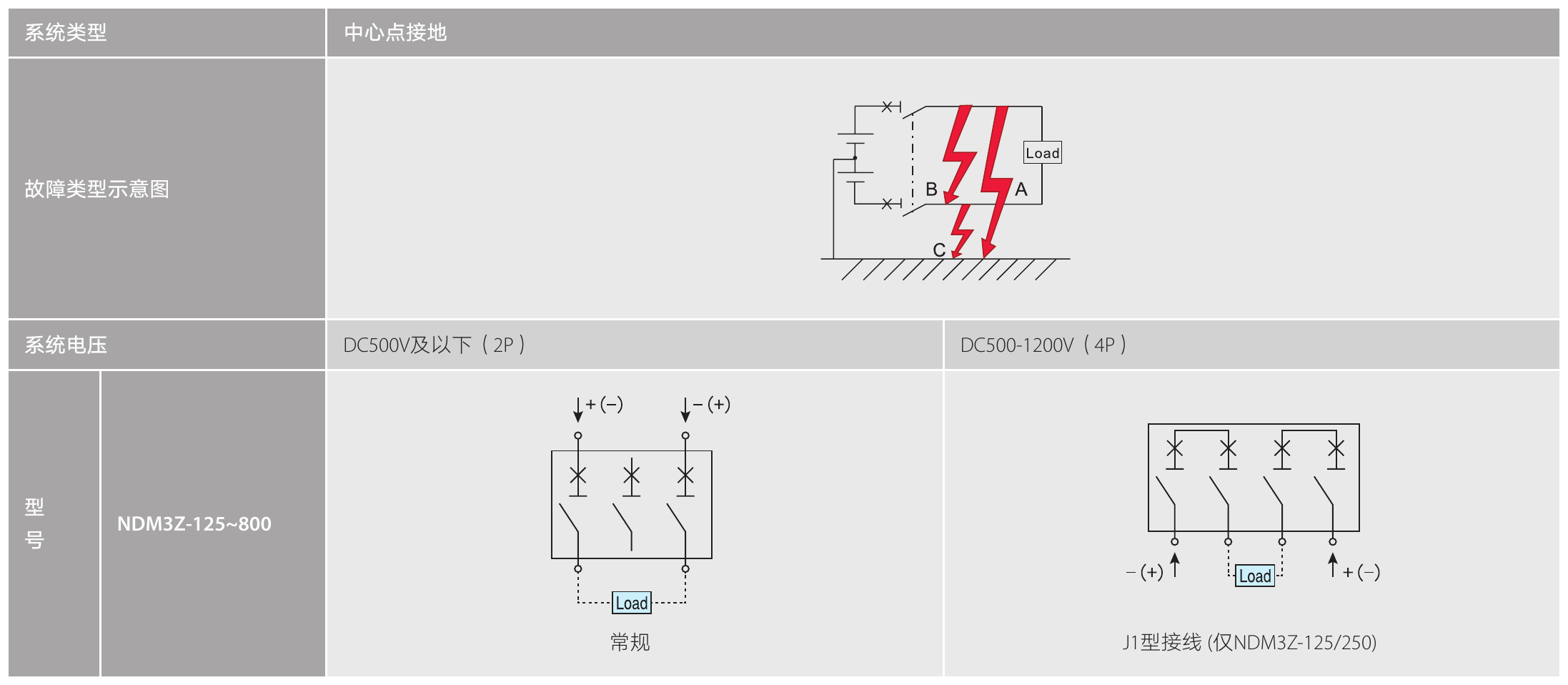

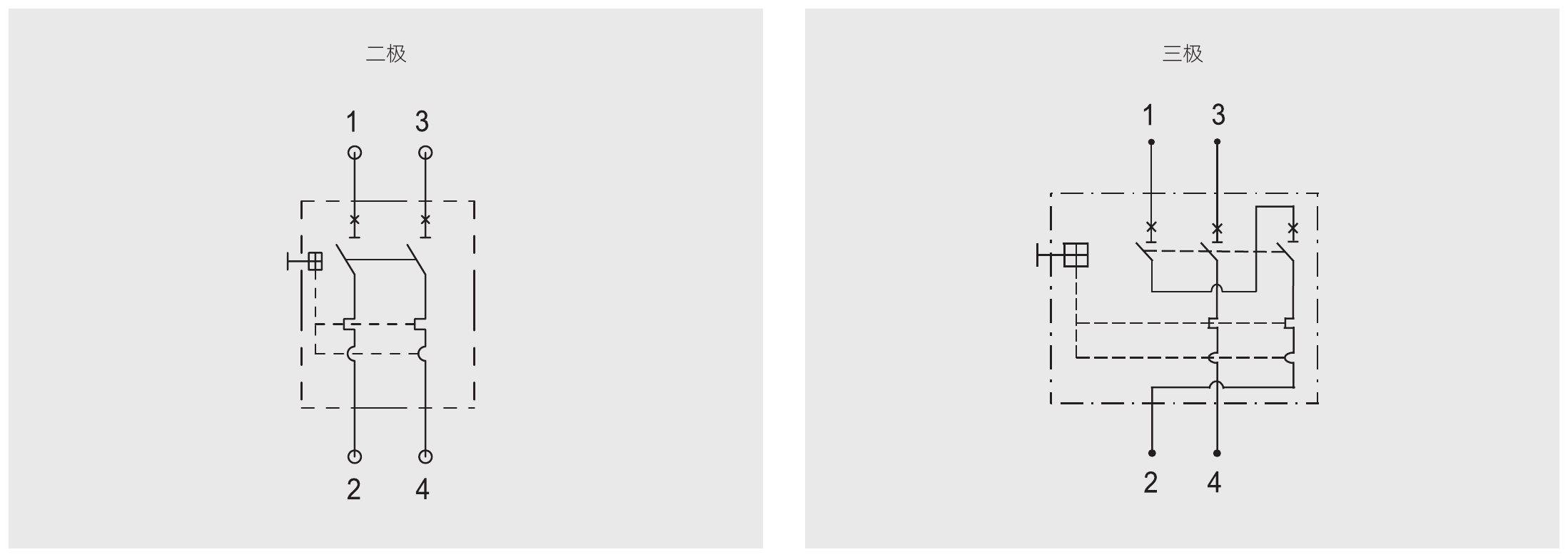

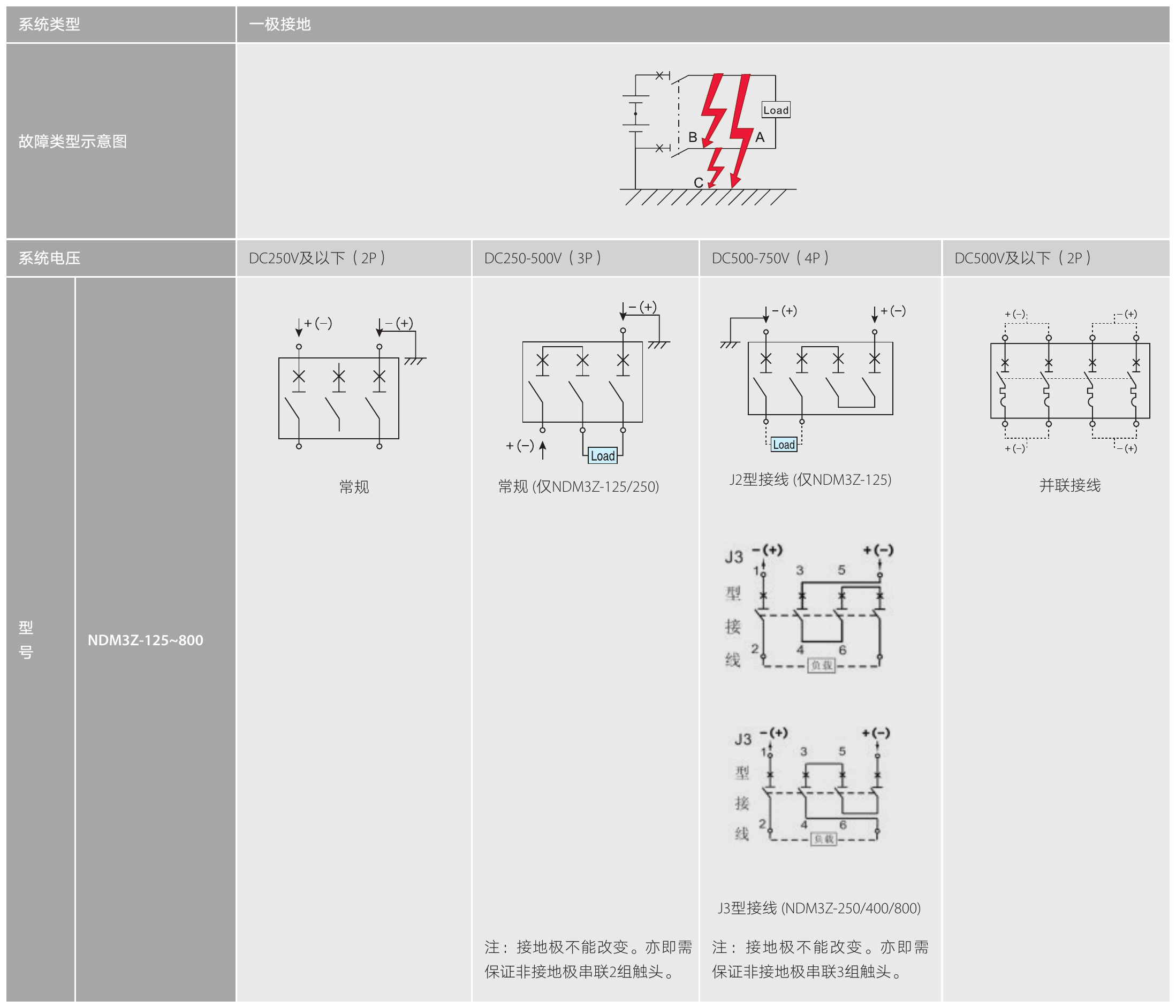

Применение в системах постоянного тока: схемы подключения полюсов

Схема подключения задаётся позицией 12 кода заказа: 2P и 3P без кода — стандартное исполнение (у 3P полюса 1–3 соединены внутри), J0 — свободное подключение, J1, J2, J3 — заводские схемы для 4P, а также параллельное соединение двух полюсов (NDM3Z-630/800, 4P).

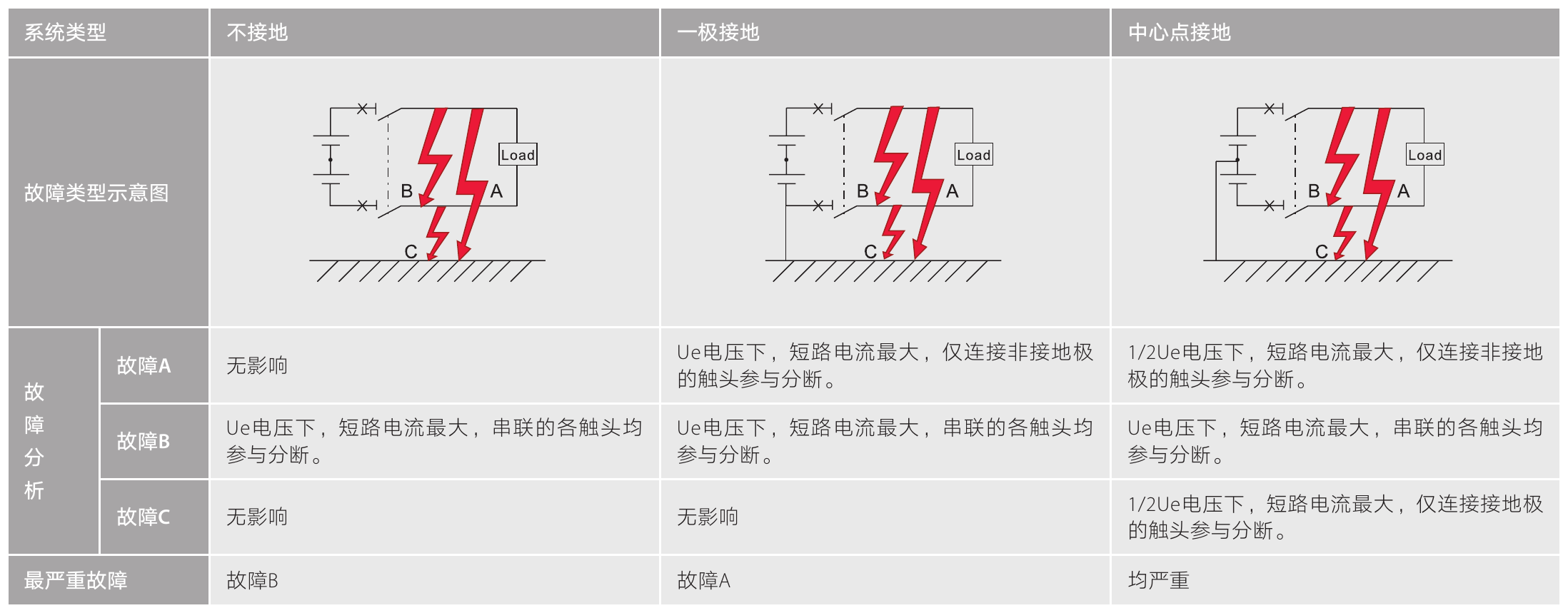

Анализ систем заземления постоянного тока

Анализ повреждений	Незаземлённая система	Система с заземлённым полюсом	Система с заземлённой средней точкой
Повреждение A	Не влияет	При напряжении Ue ток КЗ максимален; в отключении участвуют только контакты полюса, не связанного с землёй	При напряжении 1/2 Ue ток КЗ максимален; в отключении участвуют только контакты полюса, не связанного с землёй
Повреждение B	При напряжении Ue ток КЗ максимален; в отключении участвуют все последовательно соединённые контакты	При напряжении Ue ток КЗ максимален; в отключении участвуют все последовательно соединённые контакты	При напряжении Ue ток КЗ максимален; в отключении участвуют все последовательно соединённые контакты
Повреждение C	Не влияет	Не влияет	При напряжении 1/2 Ue ток КЗ максимален; в отключении участвуют только контакты полюса, связанного с землёй
Наиболее тяжёлое повреждение	Повреждение B	Повреждение A	Все одинаково тяжёлые

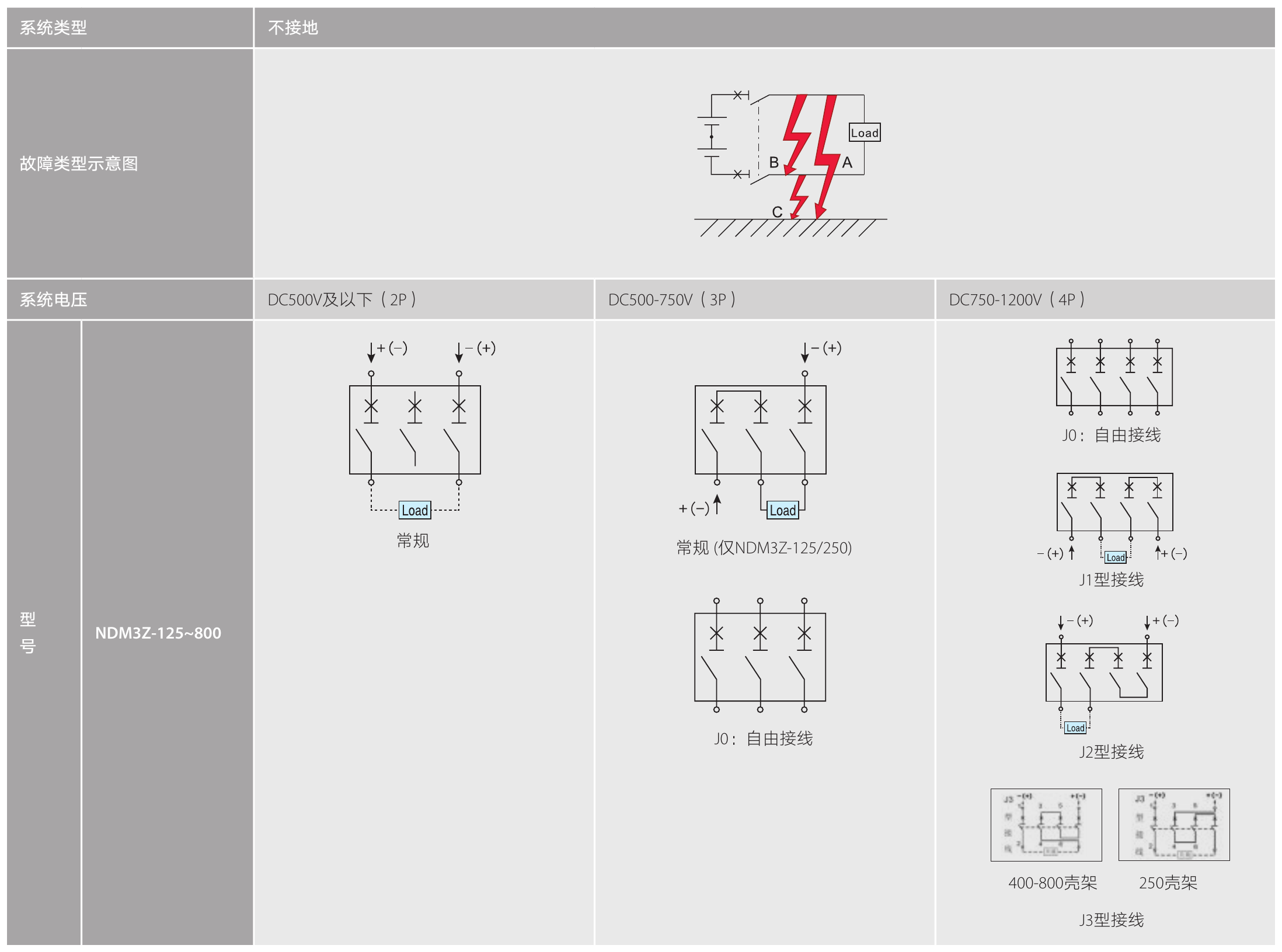

Виды повреждений в незаземлённой системе, системе с заземлённым полюсом и с заземлённой средней точкой

Рекомендуемые схемы подключения полюсов в незаземлённой системе DC: 2P до DC 500 В; 3P DC 500–750 В (стандартная только NDM3Z-125/250, J0); 4P DC 750–1200 В (J0, J1, J2, J3)

Рекомендуемые схемы в системе с заземлённым полюсом: 2P до DC 250 В; 3P DC 250–500 В (только NDM3Z-125/250); 4P DC 500–750 В — J2 (только NDM3Z-125), J3 (NDM3Z-250/400/800); 2P до DC 500 В — параллельное соединение. Заземлённый полюс менять нельзя

Рекомендуемые схемы в системе с заземлённой средней точкой: 2P до DC 500 В — стандартная; 4P DC 500–1200 В — J1 (только NDM3Z-125/250)

Схемы подключения NDM3Z-250V (2P, 3P) и NDM3Z-320V (только 3P)

Параллельное соединение полюсов: NDM3Z-630 — In 1000/1250 А, NDM3Z-800 — In 1250/1440 А; подвод сверху или снизу

Сечения шин и кабелей

Сечение проводника по номинальному току

Номинальный ток, А	10	16, 20	25	32	40, 50	63	80	100	125, 140	160	180, 200, 225	250	300, 320, 315, 350	400
Сечение проводника, мм²	1.5	2.5	4.0	6.0	10	16	25	35	50	70	95	120	185	240

Кабели и медные шины для 500–800 А

Номинальный ток, А	Кабель: количество	Кабель: сечение, мм²	Медная шина: количество	Медная шина: размер, мм × мм
500	2	150	2	30 × 5
630	2	185	2	40 × 5
800	2	240	2	50 × 5

Медные шины присоединяются к выключателю только через соединительные шины (аксессуар).

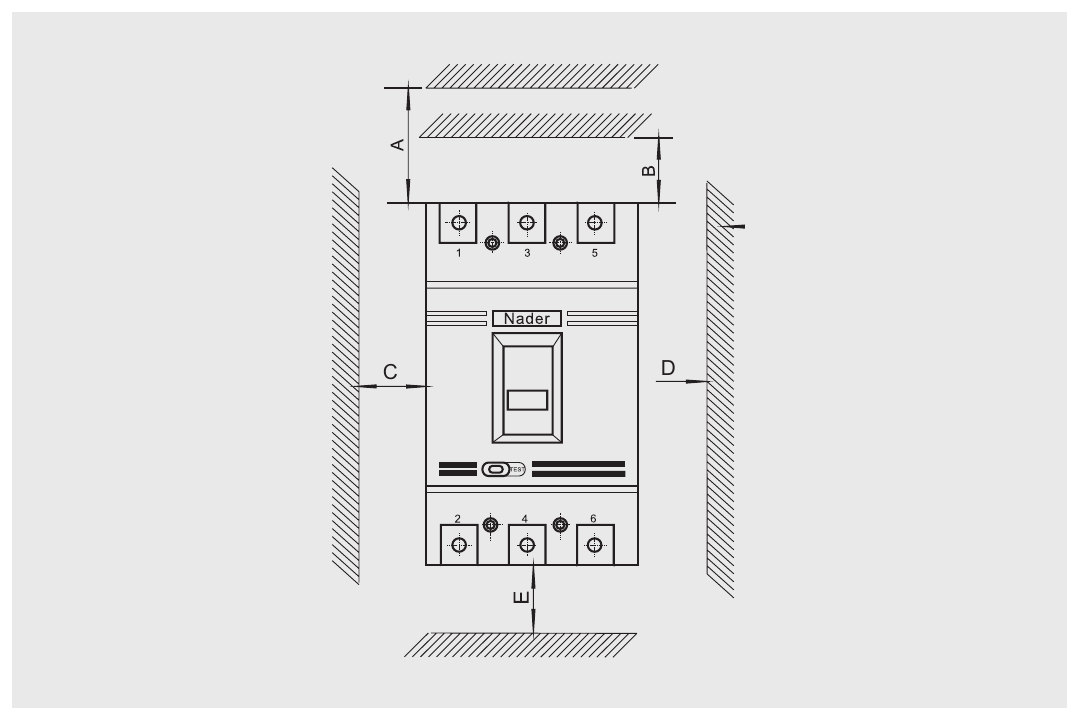

Безопасные расстояния

Безопасные расстояния A–E, мм

Модель	A	B	C	D	E
NDM3Z-125	50	25	25	25	25
NDM3Z-250	50	25	25	25	25
NDM3Z-250V	65	30	20	25	30
NDM3Z-250VM	50	25	25	25	25
NDM3Z-320V	65	30	20	25	30
NDM3Z-400	100	25	25	25	25
NDM3Z-630	100	25	25	25	25
NDM3Z-630V	120	50	50	50	50
NDM3Z-800	100	25	25	25	25

A — от верхнего вывода до металлической пластины; B — до изолирующей пластины.

Расстояния при установке в металлическом шкафу, мм

Модель	A (от стороны ввода до шкафа), с клеммной крышкой	A, без клеммной крышки	B (от боковой стороны до шкафа)	C (от стороны вывода до шкафа)
NDM3Z-125	25	65	30	30
NDM3Z-250	25	65	30	30
NDM3Z-250V	25	65	30	30
NDM3Z-250VM	/	115	30	30
NDM3Z-320V	50	/	30	30
NDM3Z-400	25	120	35	35
NDM3Z-630	25	120	35	35
NDM3Z-630V	35	120	50	50
NDM3Z-800	25	120	35	35

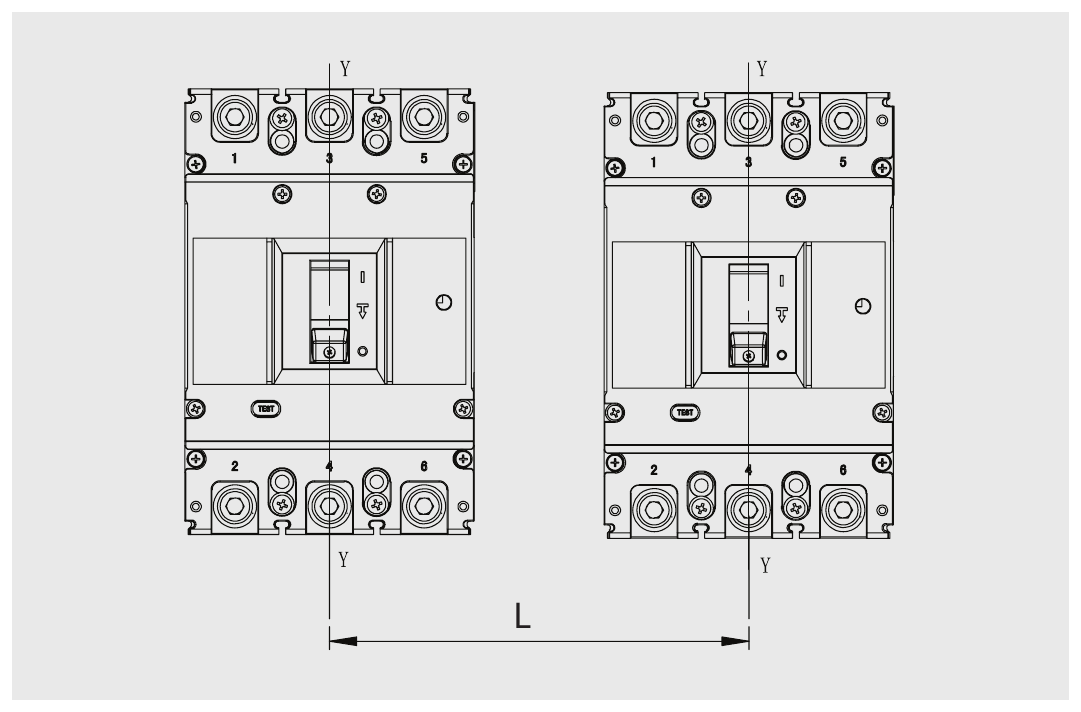

Минимальное межцентровое расстояние при установке в ряд, мм

Модель	Ширина 2P, мм	Ширина 3P, мм	Ширина 4P, мм	Межцентровое L, 2P, мм	L, 3P, мм	L, 4P, мм
NDM3Z-125	92	92	122	/	122	152
NDM3Z-250	107	107	142	/	137	172
NDM3Z-250V	90	135	/	190	190	/
NDM3Z-250VM	75	/	/	105	/	/
NDM3Z-320V	/	135	/	/	190	/
NDM3Z-400	150	150	198	/	190	238
NDM3Z-630	182	182	240	/	222	280
NDM3Z-630V	96	/	/	126	/	/
NDM3Z-800	210	210	280	/	250	320

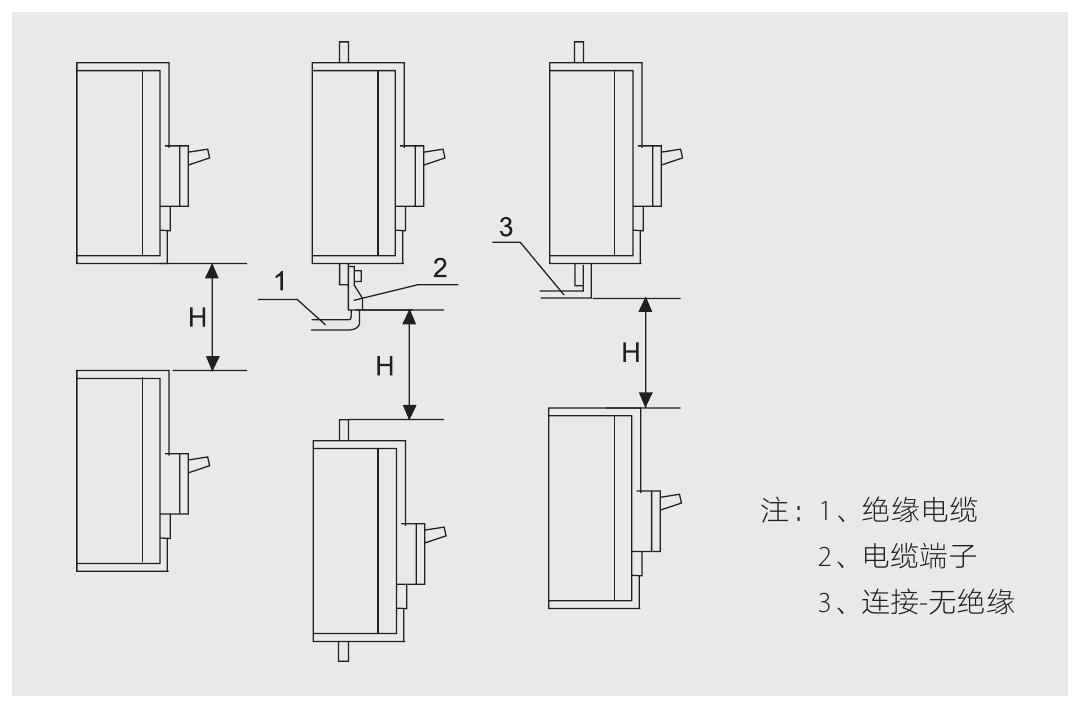

Минимальное расстояние H при установке друг над другом, мм

Модель	H, с клеммной крышкой, мм	H, без клеммной крышки, мм
NDM3Z-125	90	91
NDM3Z-250	90	93
NDM3Z-250V	50	93
NDM3Z-250VM	/	155
NDM3Z-320V	95	150
NDM3Z-400	155	155
NDM3Z-630	155	155
NDM3Z-630V	100	150
NDM3Z-800	155	155

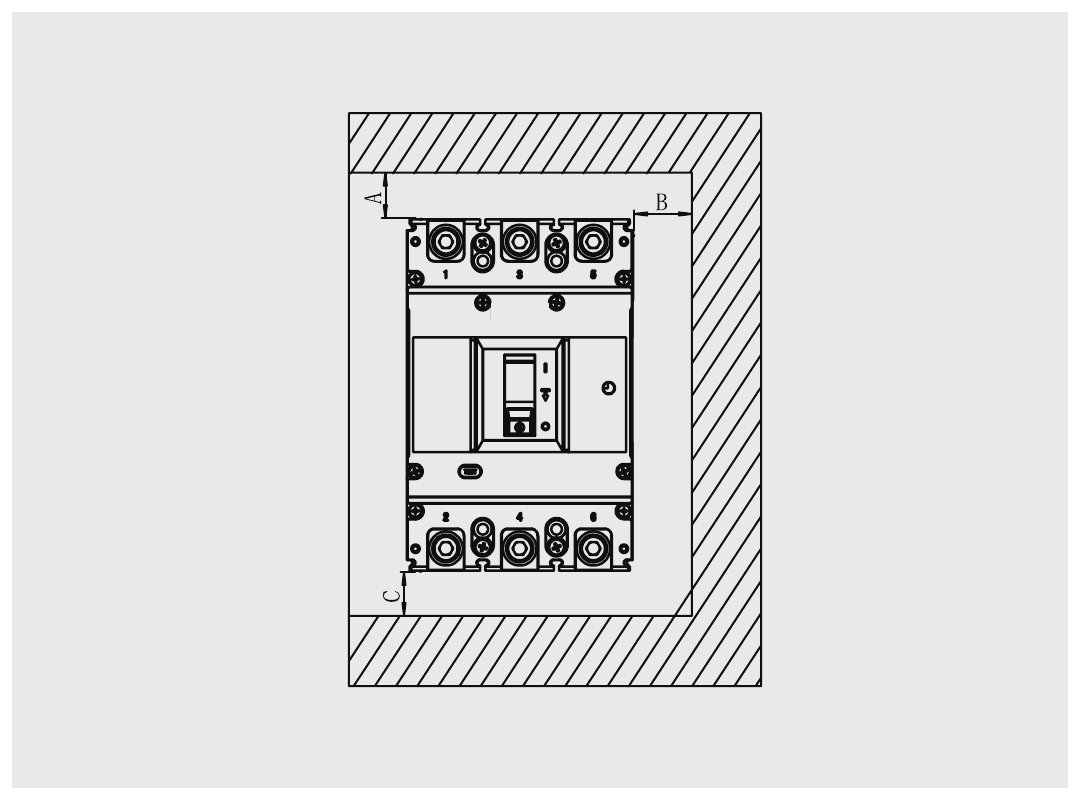

Установка в металлическом шкафу: A, B, C

Межцентровое расстояние L при установке в ряд

Расстояние H при установке друг над другом

ND	M	3	Z	-				/					-
1	2	3	4		5	6	7		8	9	10	11		12	13

Расшифровка обозначения:

№	Параметр	Расшифровка
1	Код предприятия	ND: низковольтная аппаратура марки Nader
2	Код изделия	M: автоматический выключатель в литом корпусе
3	Порядковый номер разработки	3
4	Производный код серии	Z: постоянный ток
5	Типоразмер (номинальный ток корпуса Inm), А	125, 250, 320, 400, 630, 800 — см. таблицу 1
6	Производный код исполнения	Без кода: стандартное изделие V: высоковольтное отключение (NDM3Z-250V, -320V, -630V) VM: высоковольтное отключение с повышенной отключающей способностью (только NDM3Z-250VM)
7	Способ управления	Без кода: непосредственно рукояткой P: моторный привод Z: поворотная рукоятка
8	Число полюсов	2, 3, 4
9	Код расцепителя	0: без расцепителя (может применяться вместо выключателя-разъединителя как шинный соединительный аппарат) 2: только мгновенный расцепитель 3: комбинированный (термомагнитный) расцепитель
10	Код внутренних аксессуаров	См. таблицу 2 «Коды аксессуаров и места установки»
11	Номинальный ток In, А	125: 16–125; 250/250V/250VM: 125–250; 320V: 250, 300, 320; 400: 225–400; 630: 400, 500, 630 (1000, 1250 — параллельное соединение 4P); 630V: 400, 450, 500, 630; 800: 630, 700, 800 (1250, 1440 — параллельное соединение 4P)
12	Схема подключения	2P без кода: стандартное изделие 3P без кода: стандартное изделие (полюса 1–3 соединены внутри) J0: свободное подключение (3P, 4P) J1, J2, J3: заводские схемы соединения полюсов 4P Параллельное соединение двух полюсов: 4P NDM3Z-630 (1000/1250 А), NDM3Z-800 (1250/1440 А)

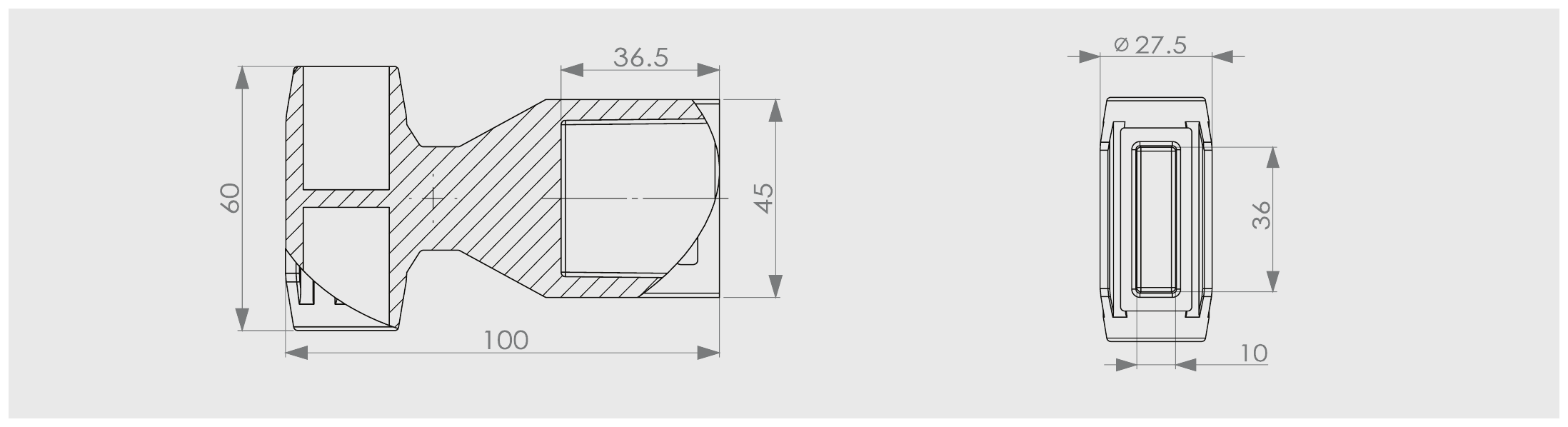

13	Прочие коды	S: удлинённая рукоятка Z: клеммная крышка

Таблица 2. Код модификации и место установки аксессуаров

Код

Состав комплектации

Описание

Меcто установки

NDM3Z-125/2P

NDM3Z-125/3P

NDM3Z-125/4P

NDM3Z-250/2P

NDM3Z-250/3P

NDM3Z-250/4P

NDM3Z-250V/2P

NDM3Z-250V/3P

NDM3Z-320V/3P

NDM3Z-400/2P

NDM3Z-400/3P

NDM3Z-400/4P

NDM3Z-630/2P

NDM3Z-630/3P

NDM3Z-630/4P

NDM3Z-630V/2P

NDM3Z-800/2P

NDM3Z-800/3P

NDM3Z-800/4P

NDM3Z-250VM/2P

Без аксессуаров

Независимый расцепитель

Места — по прайсу Lazzen 01.2026 и каталогу Nader RU 2024 (независимый расцепитель только справа); в каталоге CN: слева — независимый расцепитель; справа — нет.

Независимый расцепитель

у NDM3Z-250V 2P и NDM3Z-250VM — слева

Двойной вспомогательный контакт

Вспомогательный контакт

Расцепитель минимального напряжения

Независимый расцепитель + двойной вспомогательный контакт

Независимый расцепитель + вспомогательный контакт

Места — по прайсу Lazzen 01.2026 и каталогу Nader RU 2024 (независимый расцепитель только справа); в каталоге CN: слева — независимый расцепитель, вспомогательный контакт; справа — нет.

Независимый расцепитель + вспомогательный контакт

оба аксессуара в левом отсеке (независимый расцепитель сверху)

Независимый расцепитель + расцепитель минимального напряжения

Два двойных вспомогательных контакта

Два вспомогательных контакта

Двойной вспомогательный контакт + вспомогательный контакт

Расцепитель минимального напряжения + двойной вспомогательный контакт

Расцепитель минимального напряжения + вспомогательный контакт

Сигнальный (аварийный) контакт

Независимый расцепитель + сигнальный (аварийный) контакт

Двойной вспомогательный контакт + сигнальный (аварийный) контакт

Расцепитель минимального напряжения + сигнальный (аварийный) контакт

Независимый расцепитель + вспомогательно-сигнальный контакт

Вспомогательно-сигнальный (аварийный) контакт

Двойной вспомогательный контакт + вспомогательно-сигнальный контакт

Расцепитель минимального напряжения + вспомогательно-сигнальный контакт

Вспомогательный контакт + сигнальный (аварийный) контакт

только NDM3Z-630V

Независимый расцепитель + вспомогательный контакт + сигнальный (аварийный) контакт

только NDM3Z-630V

Пример обозначения: NDM3Z-250/3 3 00 250A

Схемы J0…J3 и рекомендации по выбору схемы для незаземлённой системы, системы с заземлённым полюсом и с заземлённой средней точкой — во вкладке «Характеристики», раздел «Применение в системах постоянного тока». Пример маркировки приведён в формате прайс-листа (в каталоге 2026 пример не дан; в EN-каталоге 2025: NDM3Z-250V(P)/2 3 18 250A J1 S).

Для NDM3Z-125, -250, -400, -630, -800 размещение одинаково для 2P, 3P и 4P. Колонка NDM3Z-250VM/2P в таблице каталога отсутствует и построена по примечанию: «NDM3Z-250VM поставляется только с аксессуарами с кодами 10, 21 и 41 (41 — вспомогательный контакт + независимый расцепитель); все устанавливаются слева». В опросном листе каталога для 250VM дополнительно указан двойной вспомогательный контакт (код 20), в EN-каталоге 2025 — коды 10, 20, 21, 41.

При установке блокировки MS2 на той же стороне нельзя устанавливать другие внутренние и внешние аксессуары.

Аксессуары и дополнительные элементы:

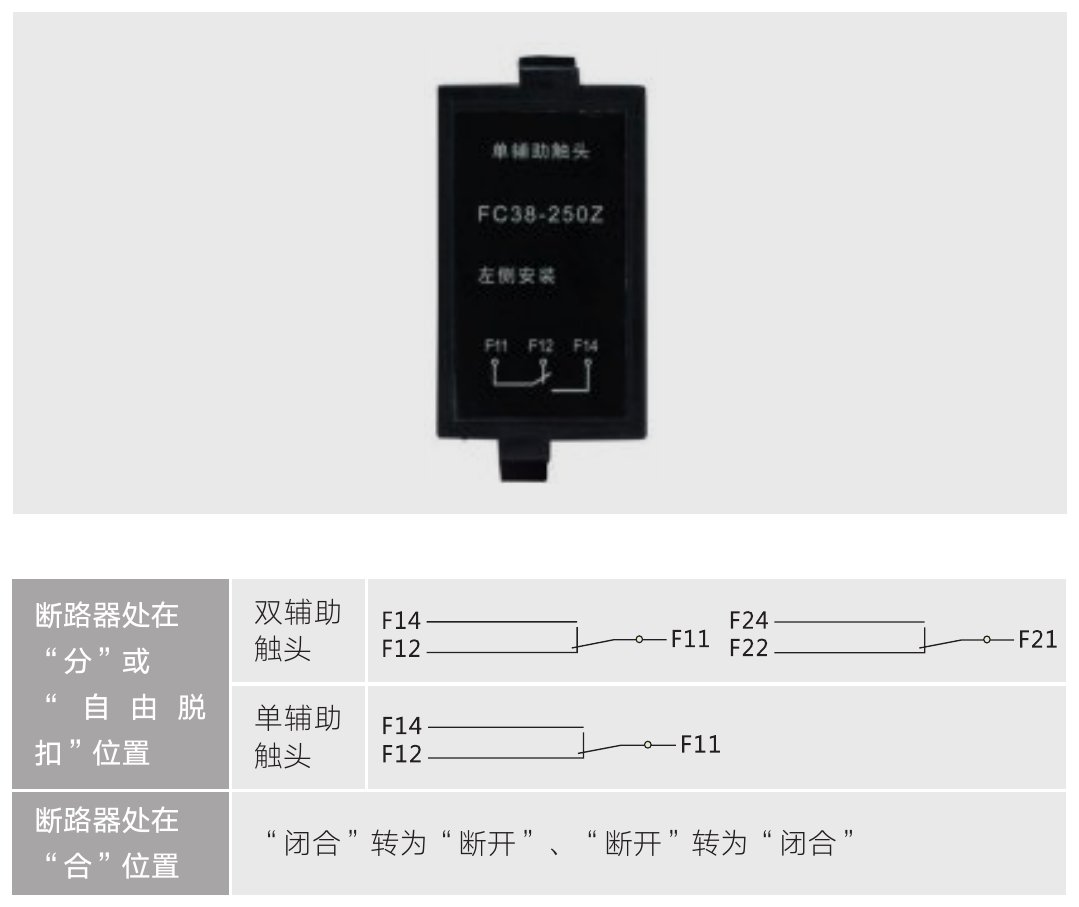

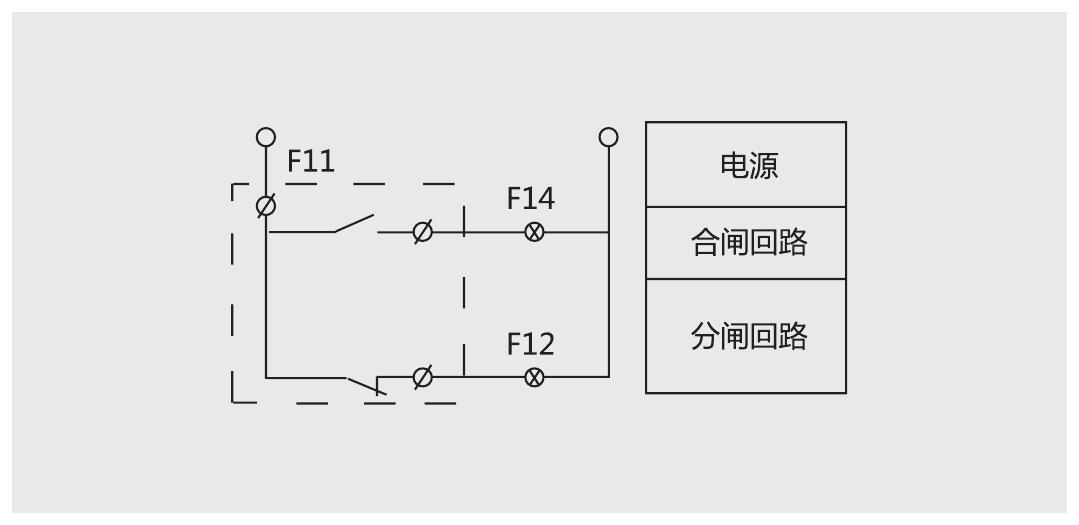

Вспомогательный контакт (одиночный)

Передаёт сигнал о положении выключателя «включено/отключено»: при включении и отключении нормально разомкнутый контакт замыкается, нормально замкнутый размыкается. Выводы F11 (общий), F12 (НЗ), F14 (НО). Ith 3 А; номинальный рабочий ток AC400V: 0,3 А (125, 250) / 0,4 А (400, 630, 800); DC220V: 0,15 А. Минимальная нагрузка 5 В, 160 мА.

Применимость: NDM3Z-125…800, 250V, 250VM, 320V, 630V

Место установки: слева от рукоятки (код 21); в комбинациях 61, 62, 71 — также справа

Напряжения / исполнения: AC 400 В, DC 220 В

Токовые параметры вспомогательных контактов

Категория	Номинальный ток типоразмера, А	Условный тепловой ток Ith, А	Номинальный рабочий ток, А, AC400V	Номинальный рабочий ток, А, DC220V
Вспомогательный контакт	125, 250	3	0.3	0.15
Вспомогательный контакт	400, 630, 800	3	0.4	0.15

Двойной вспомогательный контакт

Две группы переключающих контактов (F11/F12/F14 и F21/F22/F24); в положении «отключено» или «свободное расцепление» замкнуты F11–F12 и F21–F22. Те же токовые параметры, что у одиночного вспомогательного контакта.

Применимость: NDM3Z-125, 250, 400, 630, 800 (коды 20, 40, 60, 62, 70, 28, 68)

Место установки: слева (в кодах 60, 70, 28, 68 — справа)

Напряжения / исполнения: AC 400 В, DC 220 В

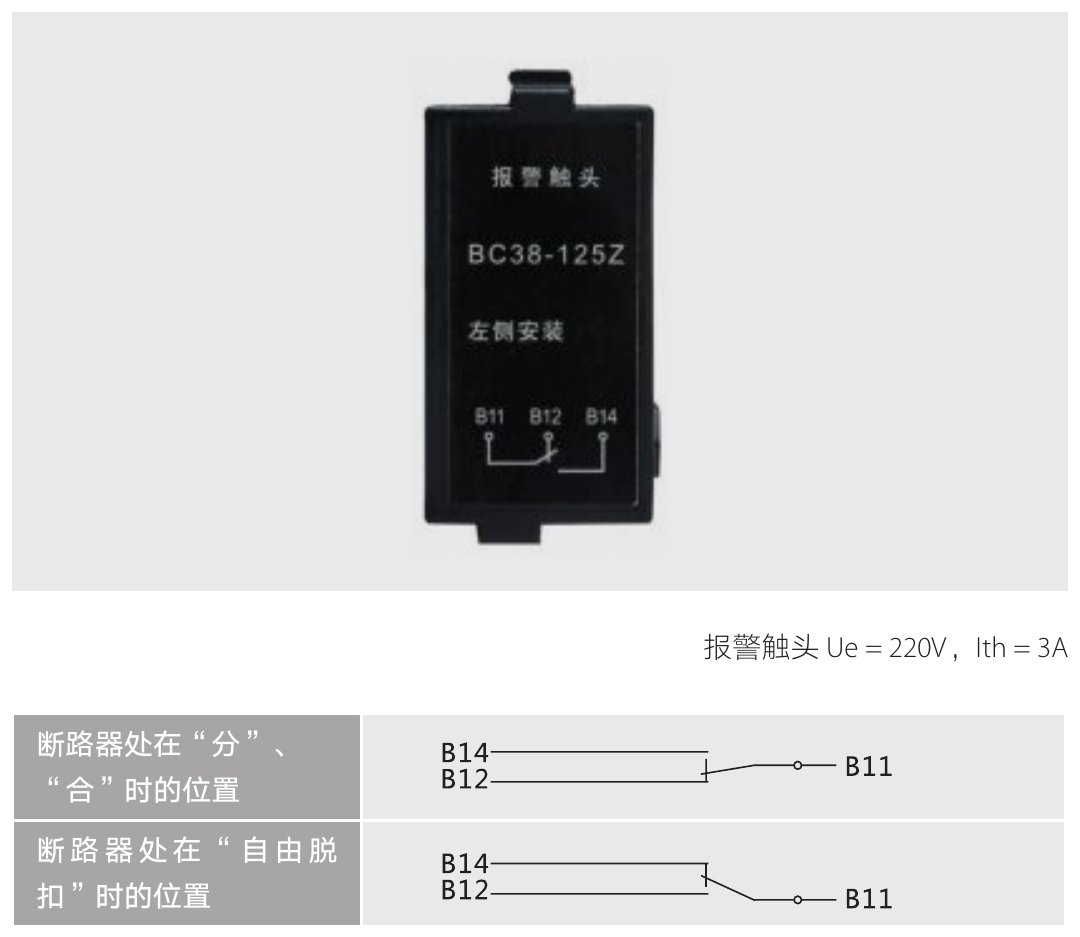

Сигнальный (аварийный) контакт

При нормальном включении и отключении не срабатывает; переключается только при свободном расцеплении (аварийном отключении) и возвращается после взвода выключателя. Выводы B11 (общий), B12, B14. Ue = 220 В, Ith = 3 А.

Применимость: NDM3Z-125, 250, 400, 630, 800, 630V

Место установки: слева (в коде 38 — справа)

Напряжения / исполнения: AC 400 В, DC 220 В

Токовые параметры сигнальных контактов

Категория	Номинальный ток типоразмера, А	Условный тепловой ток Ith, А	Номинальный рабочий ток, А, AC400V	Номинальный рабочий ток, А, DC220V
Сигнальный контакт	125, 250	3	0.3	0.15
Сигнальный контакт	400, 630, 800	3	0.4	0.15

Вспомогательно-сигнальный контакт

Один аксессуар объединяет функции вспомогательного и сигнального контактов (коды 48, 58, 68, 78).

Применимость: NDM3Z-125, 250, 400, 630, 800 (78 — кроме 800)

Место установки: слева (в коде 78 — справа)

Вспомогательный и сигнальный контакты NDM3Z-630V (F1-11A, BJ1-11A)

Специальные контакты для NDM3Z-630V: стандартное исполнение — AC250V/10A, AC400V/3A, DC220V/0.2A, серебряный сплав, минимальная нагрузка DC5V/160mA, < 30 мОм; исполнение с малым энергопотреблением — DC30V/0.1A, золотой сплав, DC5V/1mA, < 50 мОм. Ресурс 30000 циклов, 120 циклов/ч, провод 0,7 м.

Применимость: NDM3Z-630V

Место установки: слева; сигнальный в кодах 22, 42 — справа

Напряжения / исполнения: AC 250/400 В, DC 220 В; DC 30 В (малое энергопотребление)

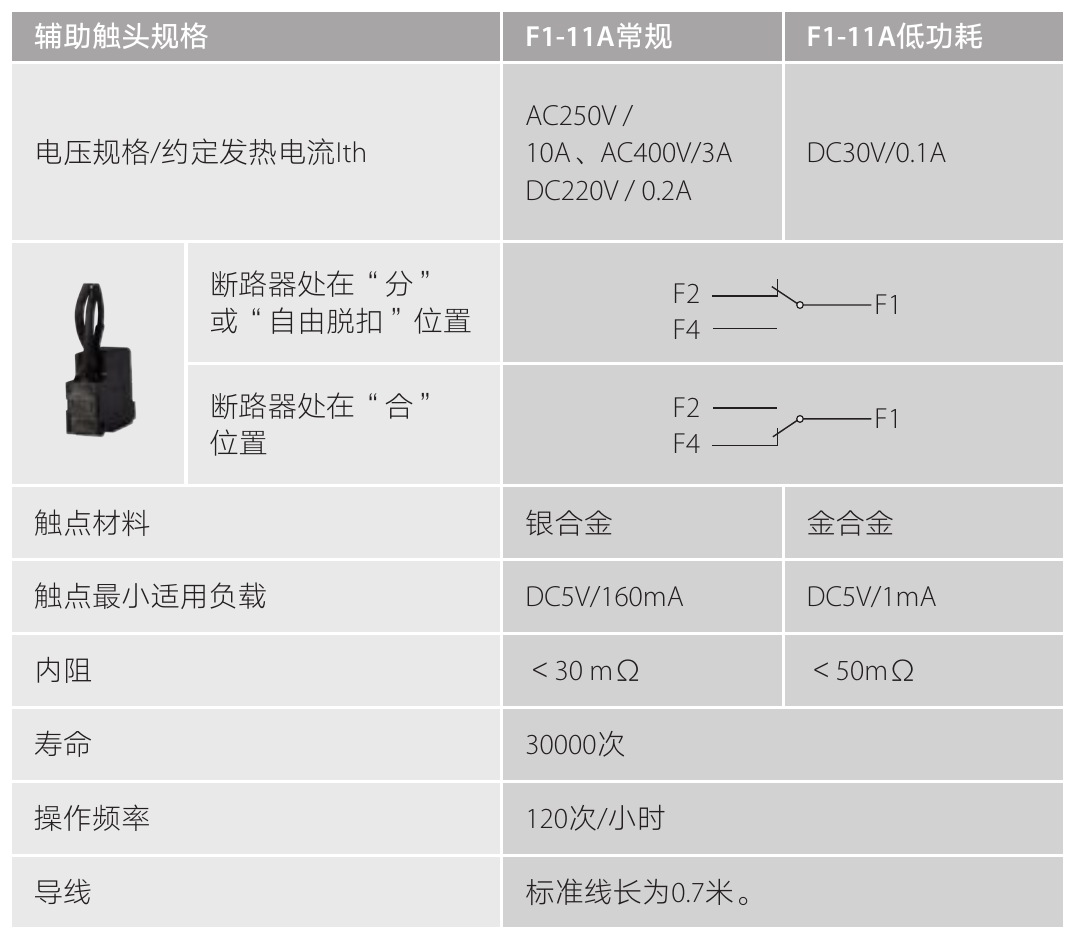

Вспомогательный контакт NDM3Z-630V (F1-11A)

Параметр вспомогательного контакта	F1-11A стандартный	F1-11A с малым энергопотреблением
Напряжение / условный тепловой ток Ith	AC250V/10A, AC400V/3A, DC220V/0.2A	DC30V/0.1A
Выключатель в положении «отключено» или «свободное расцепление»	F1 замкнут с F2 (F4 разомкнут)	F1 замкнут с F2 (F4 разомкнут)
Выключатель в положении «включено»	F1 замкнут с F4 (F2 разомкнут)	F1 замкнут с F4 (F2 разомкнут)
Материал контактов	Серебряный сплав	Золотой сплав
Минимальная допустимая нагрузка контактов	DC5V/160mA	DC5V/1mA
Внутреннее сопротивление	< 30 мОм	< 50 мОм
Ресурс	30000 циклов	30000 циклов
Частота коммутаций	120 циклов/ч	120 циклов/ч
Провод	Стандартная длина провода 0,7 м	Стандартная длина провода 0,7 м

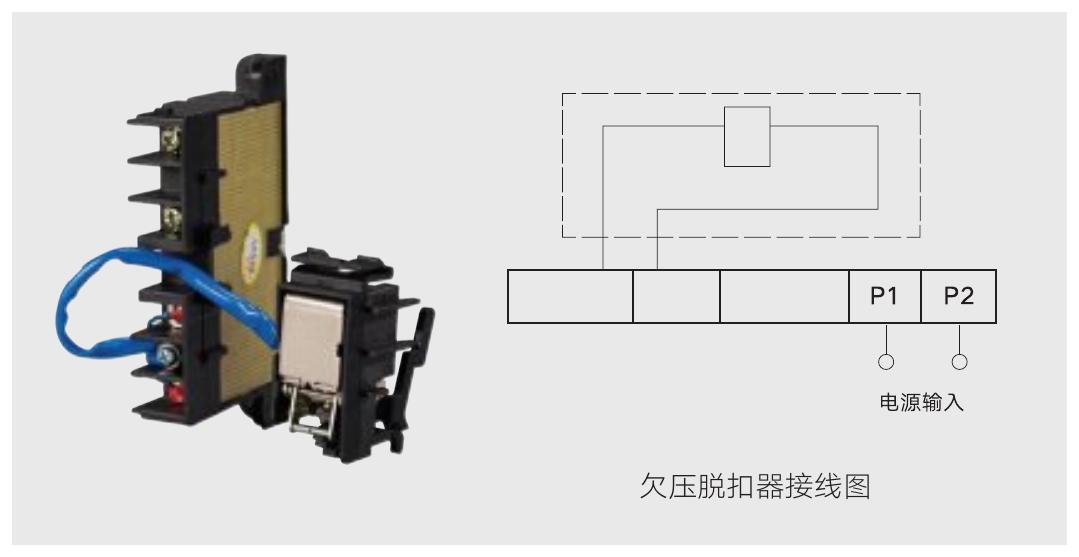

Расцепитель минимального напряжения

При напряжении 35–70 % номинального надёжно отключает выключатель; ниже 35 % — препятствует включению; при ≥ 85 % — обеспечивает включение. На расцепитель сначала подаётся питание, затем выключатель взводят и включают, иначе выключатель будет повреждён.

Применимость: NDM3Z-125, 250, 400, 630, 800

Место установки: слева от рукоятки

Напряжения / исполнения: AC 50 Гц 230 В, 380 В; DC 24 В, 220 В (для 125/250 нет DC 24 В)

Ток срабатывания и потребляемая мощность расцепителя минимального напряжения

Модель	Ток срабатывания, А, AC230V	Ток срабатывания, А, AC380V	Потребляемая мощность при втягивании, Вт, AC230V	При втягивании, Вт, AC380V	Мощность удержания, Вт, AC230V	Удержания, Вт, AC380V
NDM3Z-125	0.006	0.01	/	/	0.3	0.3
NDM3Z-250	0.006	0.01	/	/	0.3	0.3
NDM3Z-400	0.8	0.5	190	223	0.8	0.9
NDM3Z-630	0.8	0.5	190	223	0.8	0.9
NDM3Z-800	0.8	0.5	190	223	0.8	0.9

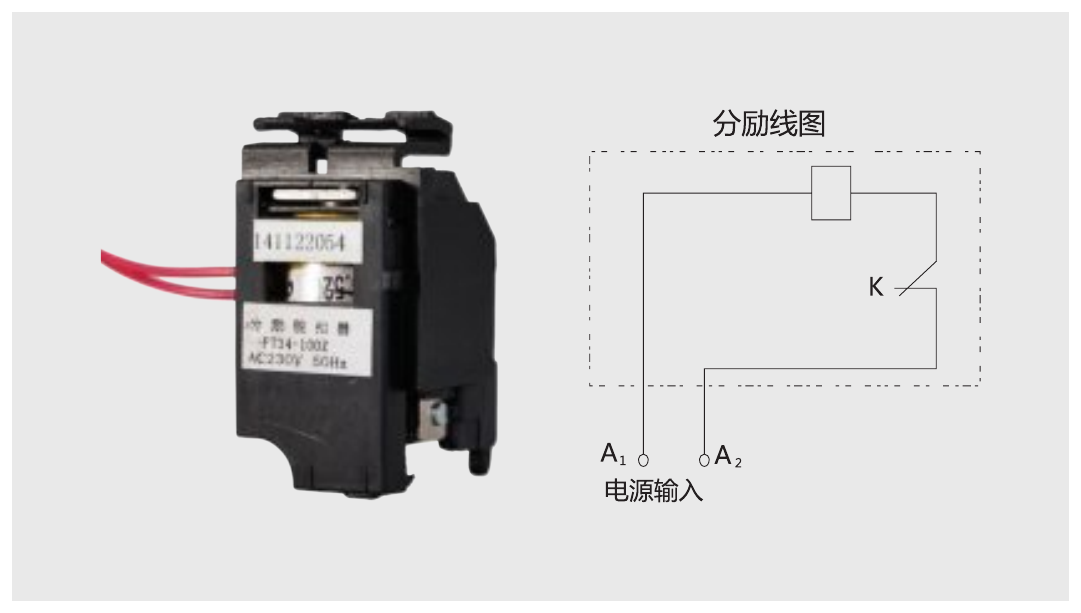

Независимый расцепитель

Надёжно отключает выключатель при напряжении 70–110 % номинального напряжения управления. Для управления от DC 24 В расцепителем AC 220/380 В применяют промежуточное реле KA DC 24 В (коммутационная способность контактов 1 А).

Применимость: Все типоразмеры NDM3Z

Место установки: справа от рукоятки (у NDM3Z-250V 2P и 250VM — слева)

Напряжения / исполнения: AC 50 Гц 230 В, 380 В; DC 24 В, 220 В

Ток срабатывания и потребляемая мощность независимого расцепителя

Модель	Ток, А, DC 24V	Ток, А, AC 230V	Ток, А, DC 220V	Ток, А, AC 380V	Мощность, Вт, DC 24V	Мощность, Вт, AC 230V	Мощность, Вт, DC 220V	Мощность, Вт, AC 380V
NDM3Z-125	4	0.25	0.24	0.43	97.6	57.5	52.6	173.9
NDM3Z-250	4	0.25	0.24	0.43	97.6	57.5	52.6	173.9
NDM3Z-250V/320V	6.8	0.44	0.24	0.43	164.5	96.8	52.6	173.9
NDM3Z-400	6.8	0.76	0.48	0.28	164.5	176.3	105	112
NDM3Z-630	6.8	0.76	0.48	0.28	164.5	176.3	105	112
NDM3Z-800	6.8	0.76	0.48	0.28	164.5	176.3	105	112

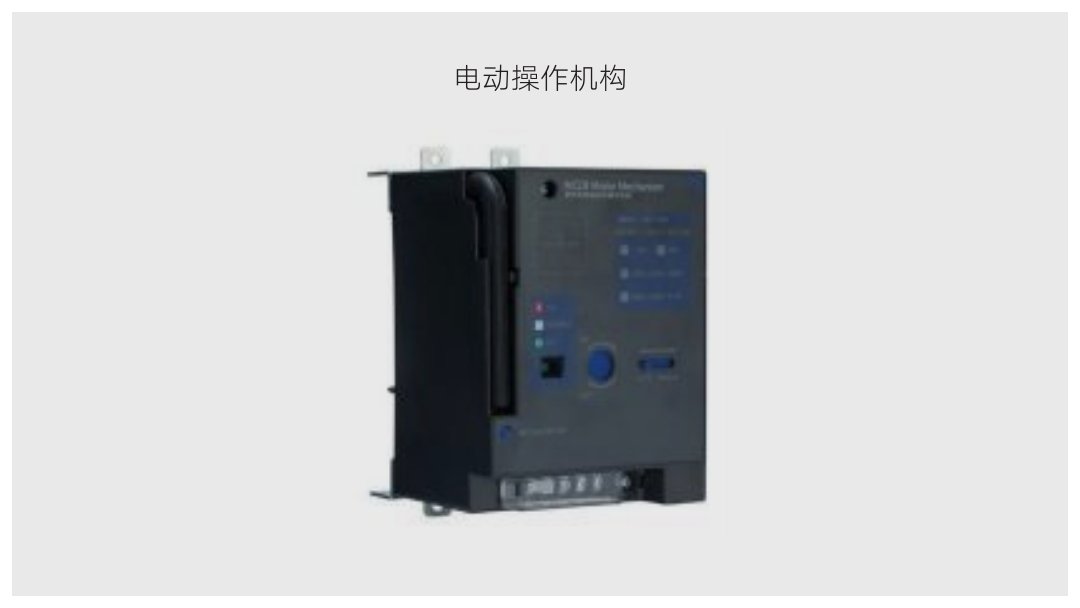

Моторный привод

Дистанционное включение и отключение выключателя; кнопки SB1 (вкл.), SB2 (откл.) — пользователя; питание через P1, P2; клеммная колодка X.

Применимость: NDM3Z-125, 250, 400, 630, 800

Место установки: на лицевой панели

Напряжения / исполнения: AC 50 Гц 110 В, 230 В, 380 В; DC 24 В, 110 В, 220 В

Технические параметры моторного привода

Выключатель	Мощность, Вт, AC/DC220V	AC/DC110V	AC380V	DC24V	Ресурс, циклов	Высота привода H, мм
NDM3Z-125	180	180	350	80	20000	90
NDM3Z-250	180	180	350	80	10000	92
NDM3Z-400	350	250	600	160	5000	149
NDM3Z-630	350	250	600	160	5000	147
NDM3Z-800	350	250	600	160	5000	151

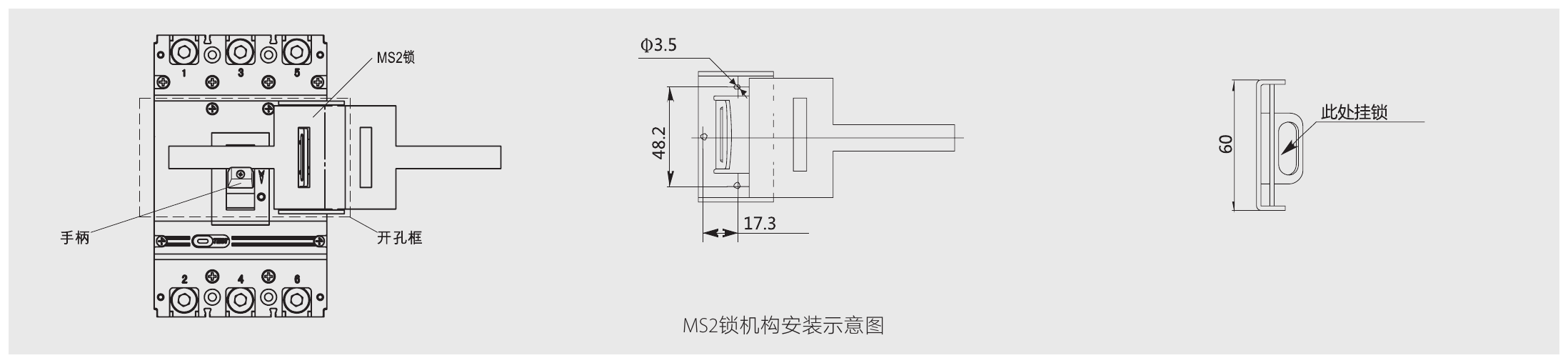

Блокирующее устройство MS2

Раздельное блокирующее устройство на крышке выключателя (по умолчанию справа) с навесным замком; предотвращает ошибочное включение и отключение. На той же стороне нельзя устанавливать другие аксессуары.

Применимость: серия NDM3Z

Место установки: слева или справа на крышке (по умолчанию справа)

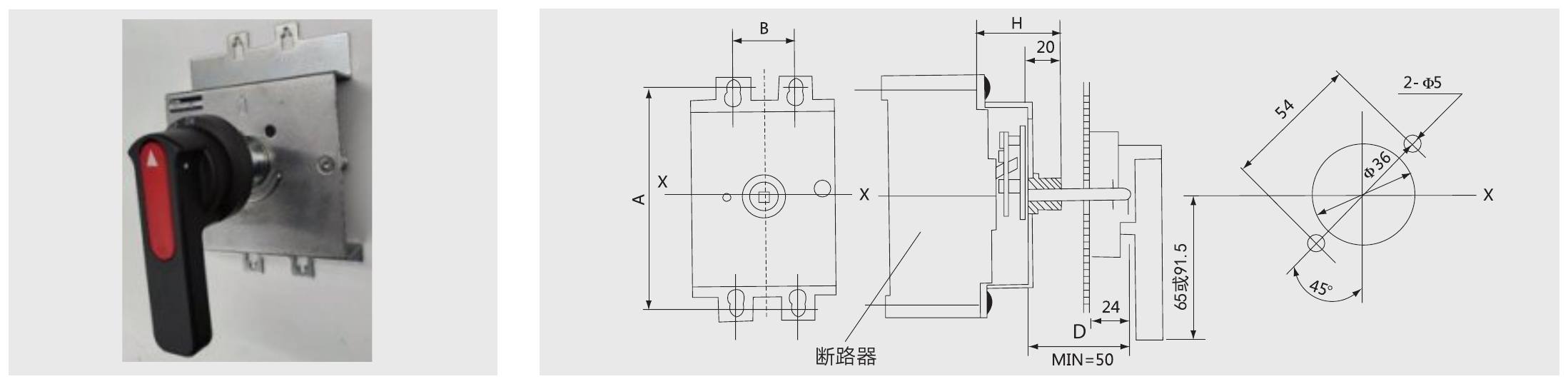

Ручной привод (поворотная рукоятка) CS1, CS2, IP65

Поворотная рукоятка на дверь шкафа: тип B — круглая, тип F — квадратная; CS1 и CS2; рукоятка IP65 (80 × 80). Длина вала D по умолчанию 150 мм, по заказу 200/300/350/650 мм. Для NDM3Z-250V используется ручной привод типоразмера 400 (длина рукоятки 96 мм).

Применимость: CS1: NDM3Z-125…800, 250V/320V; CS2: NDM3Z-125, 250, 400, 630, 630V

Место установки: на лицевой панели, вертикальная установка

Установочные размеры ручного привода, мм

Внешний аксессуар	Тип	Выключатель	H, мм	A, мм	B (3P), мм	B (4P), мм	Способ установки
Ручной привод	CS1	NDM3Z-125	49	104	30	30	Вертикальная установка
Ручной привод	CS1	NDM3Z-250	55	143	35	35	35
Ручной привод	CS1	NDM3Z-250V/320V	58	179	42	42	42
Ручной привод	CS1	NDM3Z-400	85	194	137	185	185
Ручной привод	CS1	NDM3Z-630	84	200	171	229	229
Ручной привод	CS1	NDM3Z-800	84	243	198	268	268
Ручной привод	CS2	NDM3Z-125	46	35	11.5	11.5	11.5
Ручной привод	CS2	NDM3Z-250	48	35	31	31	31
Ручной привод	CS2	NDM3Z-400	61	68	15	15	15
Ручной привод	CS2	NDM3Z-630	61	67.5	15	15	15
Ручной привод	CS2	NDM3Z-630V	83.8	167.5	80	80	80

Соединительные шины, межфазные перегородки, клеммные крышки

Соединительные шины (联接排) — опция для присоединения медных шин (шины нельзя присоединять непосредственно к корпусу); межфазные перегородки; клеммные крышки (код 13 «Z»); удлинённая рукоятка (код 13 «S»).

Применимость: все типоразмеры

Коды встроенных аксессуаров и места их установки (слева/справа от рукоятки) — вкладка «Код заказа», Таблица 2. Аксессуары как товары — в разделе Аксессуары NDM3.

NDM3Z-125 Английский.

NDM3Z-250 Английский.

NDM3Z-250V Product Specification (En) Версия: 24.11.2022. Английский.

NDM3Z-250VM Английский.

NDM3Z-320V (DC1500V) Английский.

NDM3Z-630 Английский.

NDM3Z-630V 2P Английский.

Автоматические выключатели в литом корпусе серии NDM3 — каталог Lazzen 2026 (Cn) Версия: 2026. Китайский.

NDM3 — каталог 2026, глава NDM3 (перевод, Ru) Версия: 19.10.2026. Русский.

NDM3 Series Moulded Case Circuit Breakers — каталог, ред. 2016 (En) Версия: 2016. Английский.

NDM3A — каталог 2026 (перевод, Ru) Версия: 19.10.2026. Русский.

NDM3AR — каталог 2023 (перевод, Ru) Версия: 19.10.2026. Русский.

NDM3DE — каталог 2026 и руководство по работе (перевод, Ru) Версия: 19.10.2026. Русский.

NDM3E — каталог 2026 (перевод, Ru) Версия: 19.10.2026. Русский.

NDM3EU — каталог Nader-Lazzen 2025 (перевод, Ru) Версия: 19.10.2026. Русский.

NDM3G — каталог 2026 (перевод, Ru) Версия: 19.10.2026. Русский.

NDM3L — каталог 2026 (перевод, Ru) Версия: 19.10.2026. Русский.

NDM3Z — каталог 2026 (перевод, Ru) Версия: 19.10.2026. Русский.

NDM3ZB — каталог 2023 (перевод, Ru) Версия: 19.10.2026. Русский.

Автоматические выключатели в литом корпусе серии NDM3 — каталог 2023 (Cn) Версия: 24.04.2023. Китайский.

Отправить запрос

Конфигуратор Автоматические выключатели в литом корпусе NDM3Z

Состав оборудования

Особенности

Область применения и условия эксплуатации

Основные технические параметры

Потери мощности

Время-токовые характеристики (ВАХ)

Коэффициенты снижения номинального тока по температуре

Коэффициенты снижения по высоте над уровнем моря

Габаритные и установочные размеры

Применение в системах постоянного тока: схемы подключения полюсов

Сечения шин и кабелей

Безопасные расстояния

Вспомогательный контакт (одиночный)

Двойной вспомогательный контакт

Сигнальный (аварийный) контакт

Вспомогательно-сигнальный контакт

Вспомогательный и сигнальный контакты NDM3Z-630V (F1-11A, BJ1-11A)

Расцепитель минимального напряжения

Независимый расцепитель

Моторный привод

Блокирующее устройство MS2

Ручной привод (поворотная рукоятка) CS1, CS2, IP65

Соединительные шины, межфазные перегородки, клеммные крышки

Перечень продукции

Бесплатно поможем выбрать оборудование

Форма запроса

Авторизоваться

Зарегистрироваться

Запрос доступа к документации

Документация

Бесплатно поможем
выбрать оборудование
