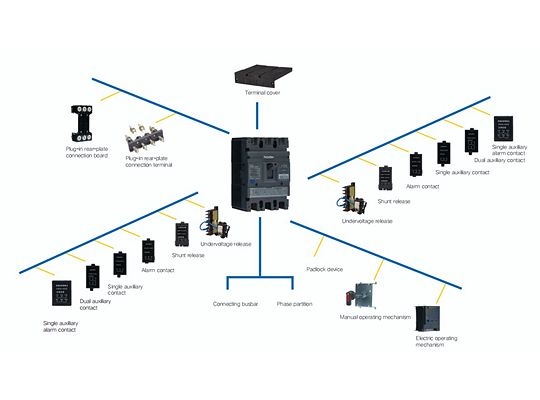

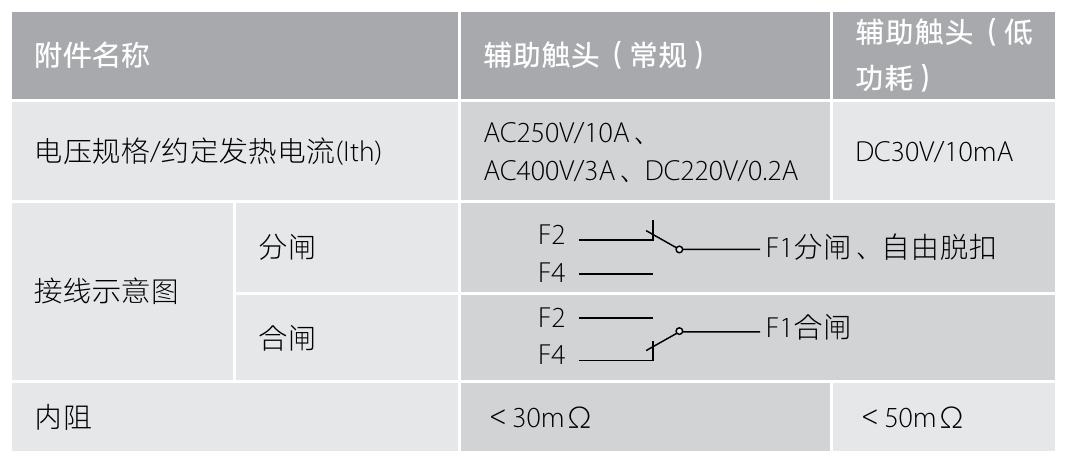

Сигнализирует положение главных контактов выключателя. Обозначение F1/M5-160. Номинальные параметры: AC 250 В / 10 А, AC 400 В / 3 А, DC 220 В / 0,2 А; исполнение малой мощности DC 30 В / 10 мА — по заказу. Внутреннее сопротивление < 30 мОм (малой мощности < 50 мОм). Маркировка проводов: первый контакт F11 (красный), F12 (белый), F14 (жёлтый), второй F21/F22/F24 и т. д.; не более трёх контактов.

Применимость: NDM3AR-125/250/400/630, 1–3 шт.

Место установки: справа: у 125/250 — внизу (2-й и 3-й — вверху), у 400/630 — вверху

Напряжения / исполнения: AC 250/400 В, DC 220 В; DC 30 В (малой мощности)

Параметры вспомогательного контакта

Сигнализирует отключение выключателя при срабатывании защиты (свободное расцепление): при оперативном включении и отключении контакт B1 соединён с B2, при аварийном отключении переключается на B4. Обозначение BJ1-11/M5-160, AC 250 В / 3 А, DC 220 В / 0,2 А; исполнение DC 30 В / 10 мА — по заказу. Маркировка проводов: B11 (красный), B12 (белый), B14 (жёлтый), второй контакт B21/B22/B24; не более двух контактов.

Применимость: NDM3AR-125/250/400/630 (2 шт. — только 400/630)

Место установки: слева вверху

Напряжения / исполнения: AC 250 В, DC 220 В; DC 30 В (малой мощности)

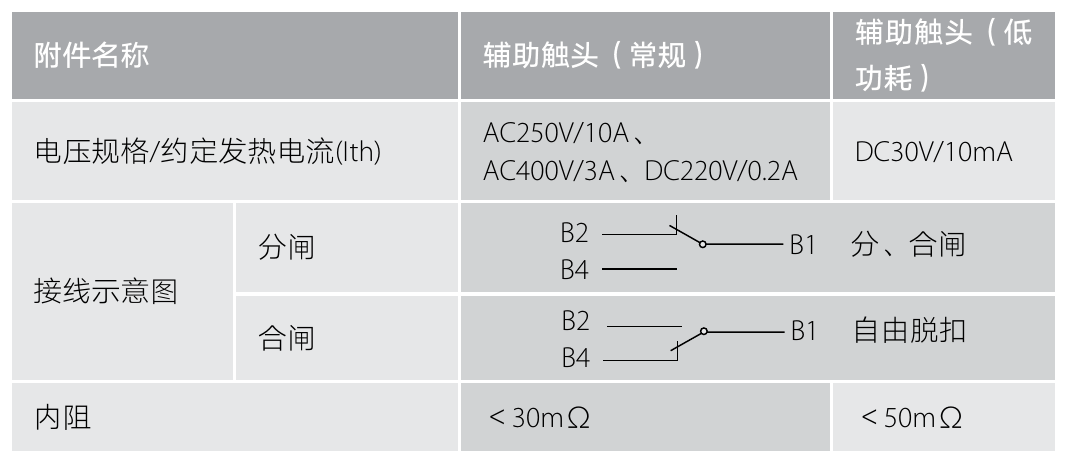

Параметры сигнального контакта

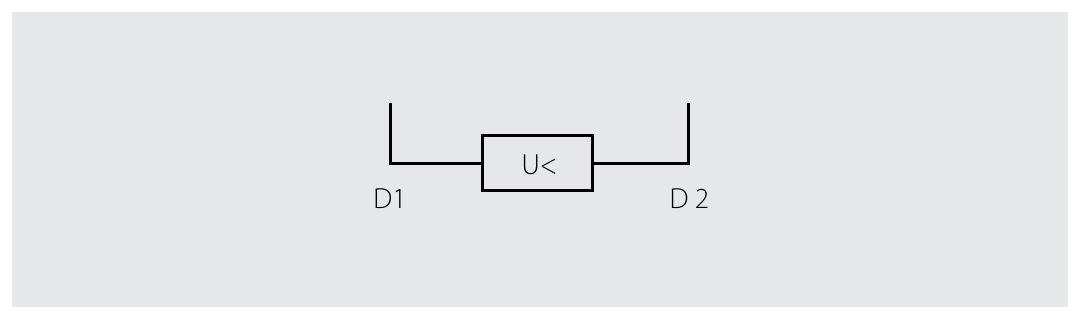

Отключает выключатель при снижении напряжения сети до 35–70 % номинального, не даёт включить выключатель при напряжении ниже 35 % и обеспечивает надёжное включение при напряжении выше 85 %. Выводы катушки D1, D2.

Применимость: NDM3AR-125/250/400/630

Место установки: слева внизу

Напряжения / исполнения: AC/DC 110 В, AC 230 В / DC 250 В, AC 400 В

Параметры расцепителя минимального напряжения

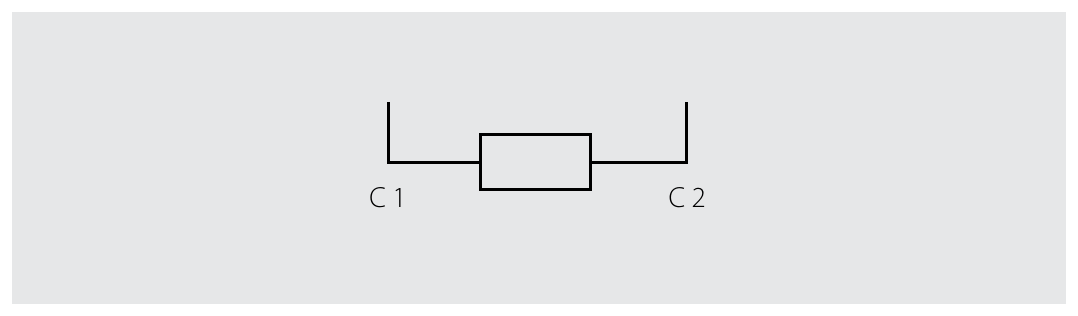

Дистанционно отключает выключатель при подаче напряжения 70–110 % номинального напряжения цепи управления. Выводы катушки C1, C2.

Применимость: NDM3AR-125/250/400/630

Место установки: у NDM3AR-125/250 — слева внизу, у NDM3AR-400/630 — справа внизу

Напряжения / исполнения: DC 24 В, DC 48 В, AC/DC 110 В, AC 230 В / DC 250 В

Параметры независимого расцепителя

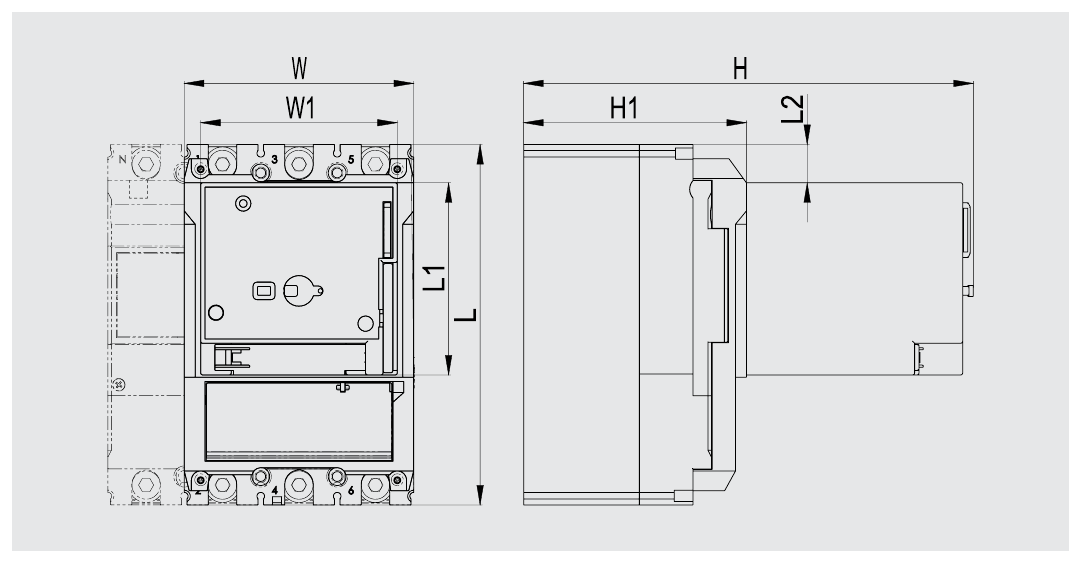

Дистанционное включение и отключение выключателя. Питание подаётся на P1(+) и P2(−), команды — кнопками ON (S1–S2) и OFF (S1–S4); соединять P1, P2 с S1, S2, S4 запрещено. Размеры с приводом: NDM3AR-125/250 — W 105, L 165, H 206; NDM3AR-400/630 — W 140, L 250, H 265 мм.

Применимость: NDM3AR-125/250/400/630 (коды заказа M02, M11, M22, M40)

Напряжения / исполнения: DC 24 В, AC/DC 110 В, AC 230 В / DC 220(250) В, AC 400 В

Параметры моторного привода

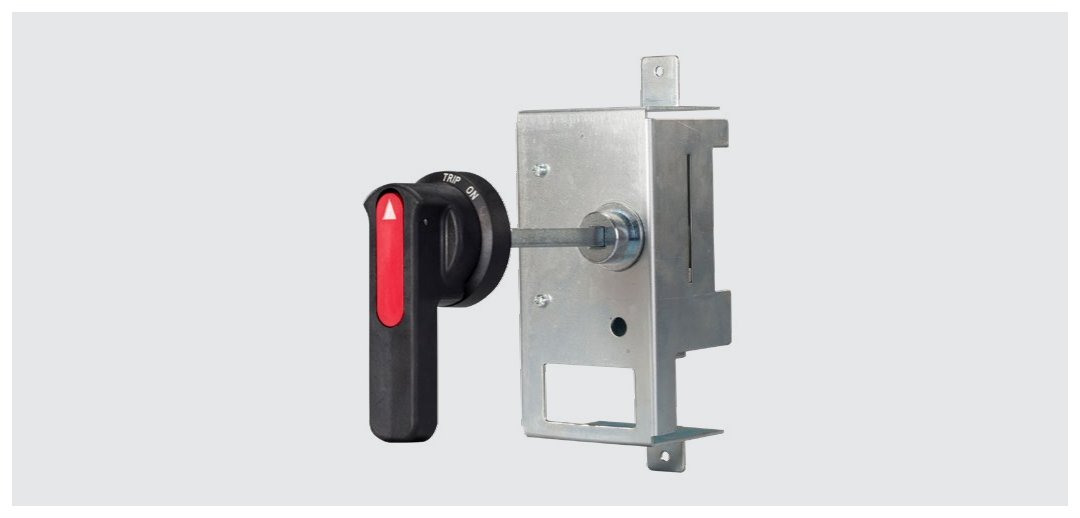

Выносная рукоятка для управления выключателем через дверь шкафа. Рукоятку поворачивают на 180° по часовой стрелке, против часовой — запрещено. Длина вала 150, 200, 300, 350 или 650 мм; квадратный вал 8×8 (125/250) или 10×10 мм (400/630). Накладка круглая (тип Y, A) или квадратная (тип F), центральное или смещённое отверстие — коды Z1A, Z1F, Z2A, Z2F.

Применимость: NDM3AR-125/250/400/630

Размеры механизма ручного управления, мм

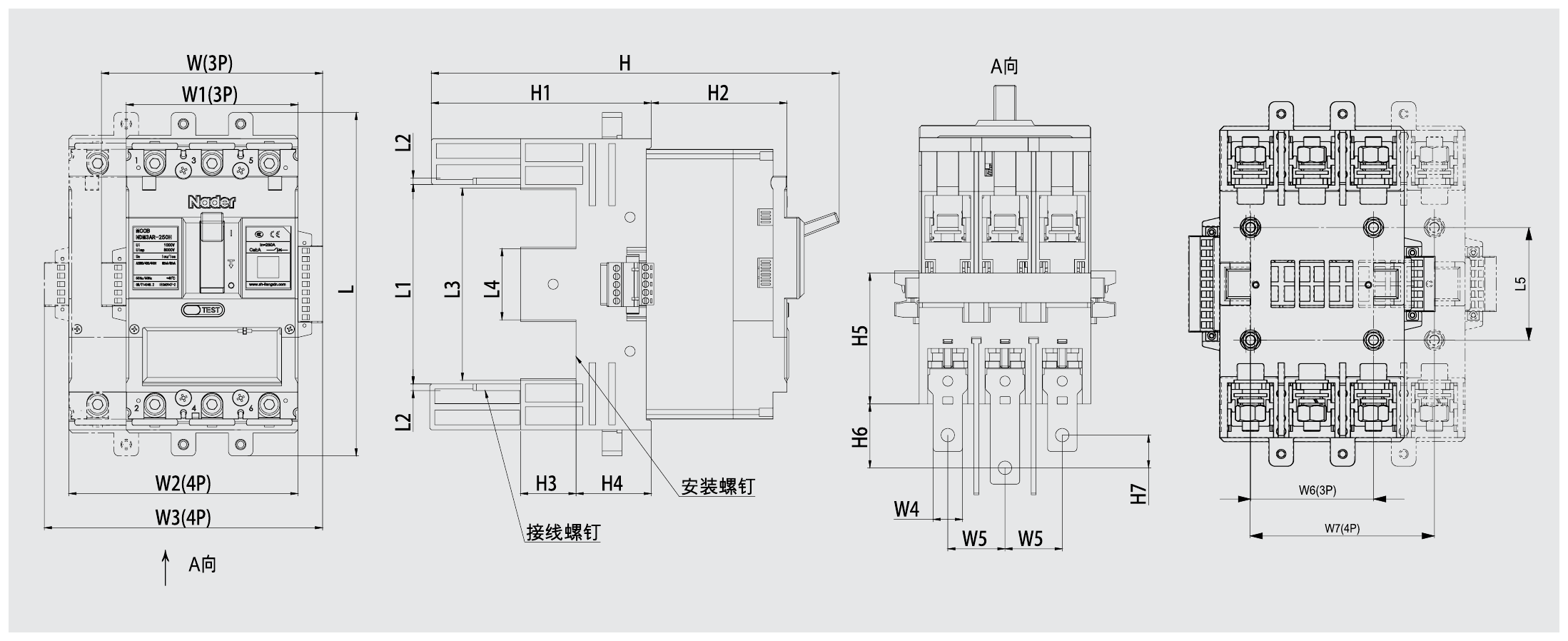

Втычное основание (переднее или заднее горизонтальное присоединение, с вторичными клеммами или без) для всех типоразмеров; выдвижное шасси — для NDM3AR-400/630. Выводы заднего присоединения для стационарного исполнения.

Применимость: втычное — 125…630; выдвижное — 400/630

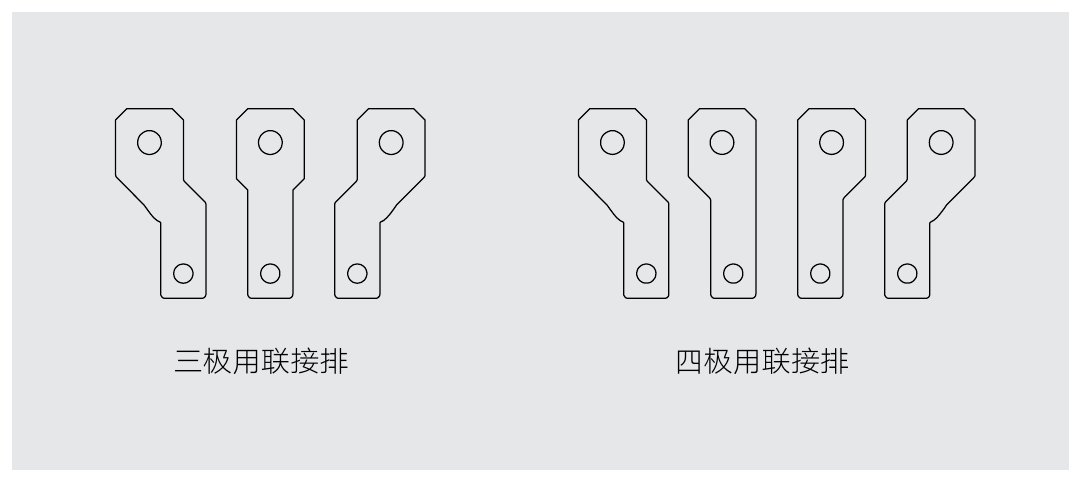

Клеммная крышка (код Z) и длинная клеммная крышка (CZ), межфазные перегородки (в комплекте: 4 шт. для 3P, 6 шт. для 4P), удлинённые расширенные выводы (ES), соединительные шины (P), механическая блокировка (J), замок MS2.

Применимость: NDM3AR-125/250/400/630
