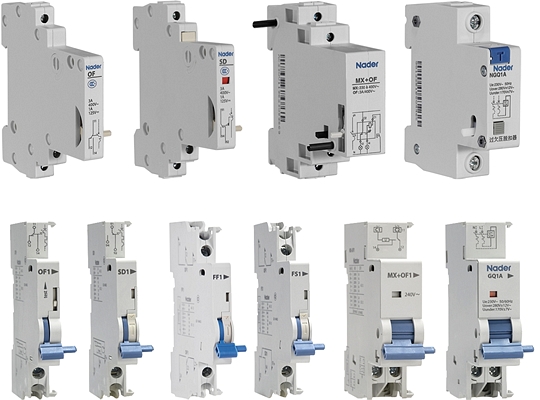

Модульные автоматические выключатели Nader серии NDB1 на токи от 1 до 125 А: бытовые и распределительные NDB1-32/40/63/125, промышленные NDB1T-63 по IEC 60947-2, выключатели только с электромагнитным расцепителем NDB1TS-63, выключатели постоянного тока NDB1Z-63 и выключатели для цепей учёта NDB1PT-63. Ниже — сводные характеристики всех подсерий со ссылками на их страницы.

Сводная таблица подсерий

Серия	Номинальный ток In, А	Icu / Icn, кА	Полюса	Номинальное напряжение	Характеристика	Стандарт	Исполнений в прайсе

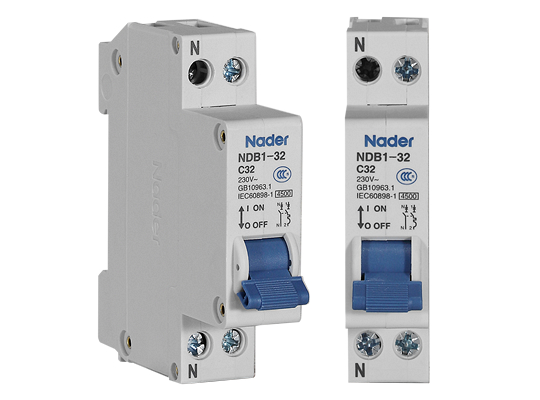

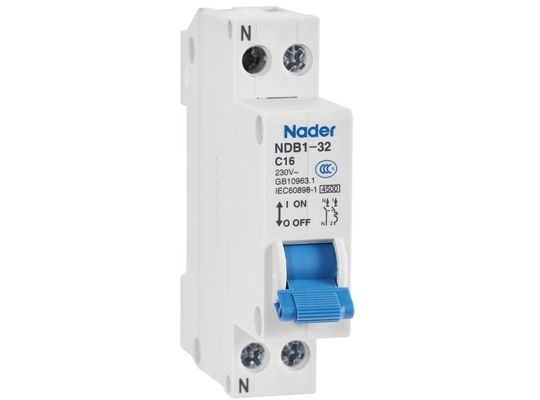

NDB1-32	6, 10, 16, 20, 25, 32	4,5	1P+N	AC230	C	GB10963.1 IEC60898-1	6

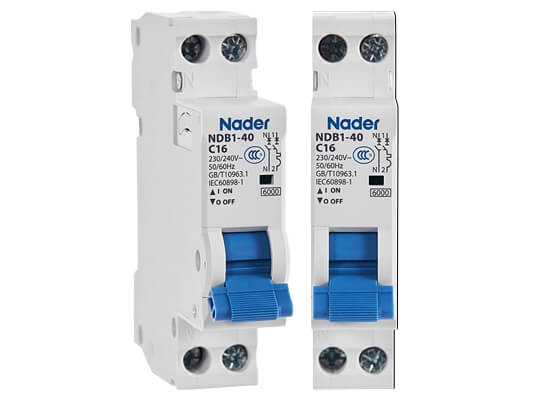

NDB1-40	2, 4, 6,10, 16, 20, 25, 32, 40	6	1P+N	AC230В/240В	B, C, D	GB10963.1 IEC60898-1	27

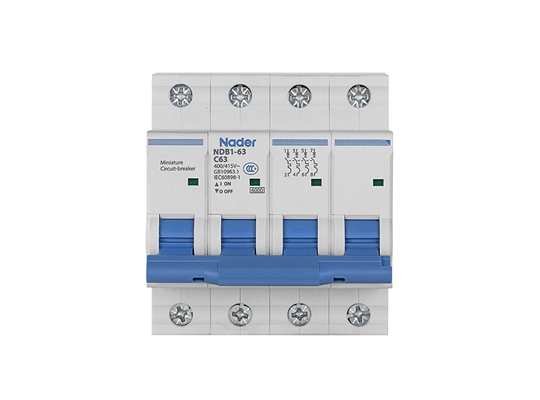

NDB1-63	1, 2, 3, 4, 5, 6, 10, 16, 20, 25, 32, 40, 50, 63	6KA: 1. AC230/240/400/415 В (B, C, D); 2. DC80 В (B, C); 10KA: DC60 В (B, C)	1P, 1P+N, 2P, 3P, 3P+N, 4P	AC230/240/400/415(1P); AC230/240(1P+N); AC400/415(2P, 3P, 3P+N, 4P); DC60/80(1P, 2P)	B, C, D (DC60,; У DC80 В нет типа D)	GB10963.1 IEC60898-1 GB10963.2 IEC60898-2	252

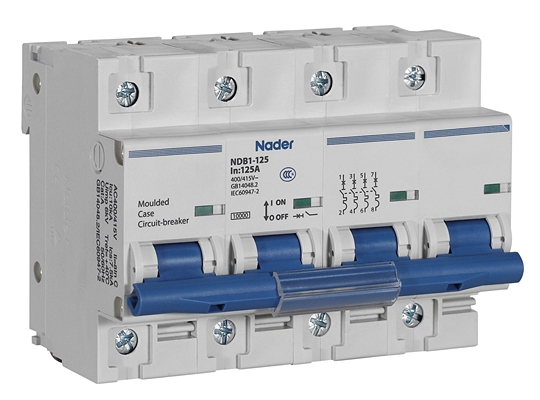

NDB1-125	50, 63, 80, 100, 125	10	1P, 2P, 3P, 4P	AC230В/240В(1P) AC400В/415В(2P, 3P, 4P) DC60В/80В(1P) DC80В/125В(2P)	C, D	GB10963.1 IEC60898-1 GB14048.2 IEC60947-2	60

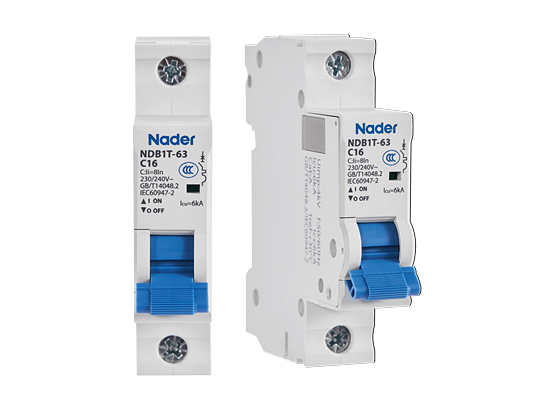

NDB1T-63	1, 2, 3, 4, 5, 6, 10, 16, 20, 25, 32, 40, 50, 63	6	1P, 1P+N, 2P, 3P, 3P+N, 4P	AC230/240/400/415(1P); AC230/240(1P+N); AC400/415(2P, 3P, 3P+N, 4P); DC60/80(1P, 2P)	B, C, D	GB14048.2 IEC60947-2	252

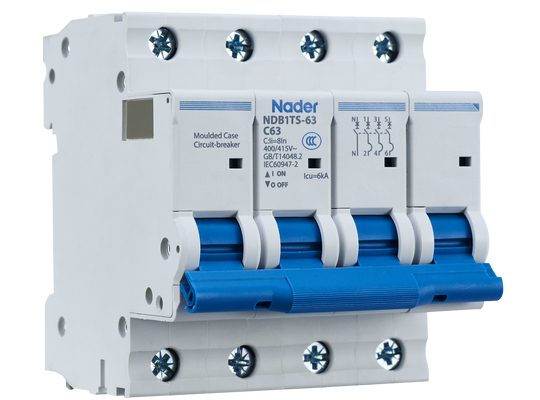

NDB1TS-63	1–63	6 (10 при DC 60 В)	1P, 1P+N, 2P, 3P, 3P+N, 4P	AC 230/240, 400/415 В; DC 60/80 В	B, C, D (только мгновенный расцепитель)	GB/T 14048.2, IEC 60947-2	252

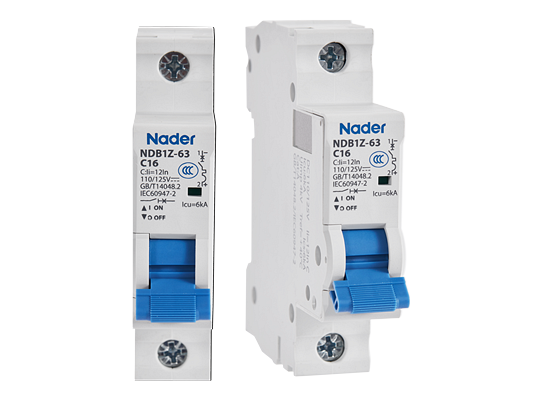

NDB1Z-63	1A, 2A, 3A, 4A, 5A, 6A, 10A, 16A,20A, 25A, 32A, 40A, 50A, 63A	6KA	1P, 2P, 3P, 4P	DC110/125 В(1P); DC220/250 В(2P); DC440 В(3P,4P)	B, C	—	136

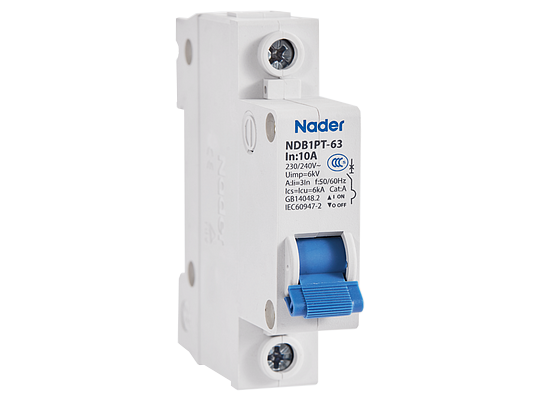

NDB1PT-63	1–10	6	1P, 2P, 3P, 4P	AC 230/240 В (1P), 400/415 В	A (3 In)	GB/T 14048.2, IEC 60947-2	12

Данные — по паспортам и каталогам Lazzen (Nader); число исполнений — по прайсу Lazzen 01.2026 («—» — серии нет в прайсе, исполнение под заказ). Код заказа подбирается в конфигураторе выше и на странице серии.

Назначение:

Автоматические выключатели серии NDB1-32/40/63/125 в основном используются для защиты от короткого замыкания, защиты от перегрузки, управления, изоляции и защиты распределительной системы конечного тока с номинальным рабочим напряжением переменного тока от 230 В до 415 В, номинальным рабочим напряжением постоянного тока от 60 В до 80 В, номинальной частотой 50 Гц, номинальным рабочим током от 50 А до 125 А и числом полюсов от 1-го до 4-х.

Широко используется в низковольтных распределительных системах в промышленности, гражданских зданиях, энергетике, связи и инфраструктуре.

Конструктивное исполнение:

Автоматические выключатели оснащены расцепителем, защищающим от перегрузки и короткого замыкакния.

При срабатывании защиты разрываются фазная и нулевая линия.

Основные рабочие параметры

Модель		NDB1-32	NDB1-40*	NDB1-63*	NDB1-125*
Номинальный ток (Inom), А		6, 10, 16, 20, 25, 32	2, 4, 6, 10, 16, 20, 25, 32, 40	1, 2, 3, 4, 5, 6, 10, 16, 20, 25, 32, 40, 50, 63	50, 63, 80, 100, 125
Характеристика отключения		C	B,C,D	B,C,D (Для DC 60/80 В тип D отсутствует из-за ограничений по току короткого замыкания.)	Тип C: 8In (±20%) Тип D: 12In (±20%) (хар. D не применима для DC60V, DC125V)
Количество полюсов		1P+N	1P+N	1P, 1P+N, 2P, 3P, 3P+N, 4P	1P, 2P, 3P, 4P
Номинальное рабочее напряжение (Unom), В		AC: 230/240V	AC: 230/240V	AC: 230/240/400/415 В (1P); 230/240 В (1P+N); 400/415 В (2P, 3P, 3P+N, 4P) DC: 60/80 В (1P, 2P)	AC: 230/240В (1P); 400/415В (2P, 3P, 4P) DC: 60/80В (1P), 80/125В (2P)
Номинальное напряжение изоляции (Ui), В		400	500	500	500
Номинальное импульсное напряжение (kV)		4	4	4	4
Номинальная отключающая способность при КЗ (Icn) (для GB/T10963.1); Ном. пред. наиб. откл. способность (Icu) (для GB/T14048.2); кА		4.5	6	6: AC230/240/400/415V 10: DC60/80	CCC, CB, CE, TUV:10 UL1077:5 : U1 :10 :U2
Номинальная рабочая наибольшая отключающая способность (Ics), кА		4.5	6	6: AC230/240/400/415V 7,5: DC60/80	CCC, CB, CE, TUV:7,5 UL1077:5 : U1 :10 :U2
Номинальная рабочая частота (Hz)		50/60
Функциональные особенности			Визуальный индикатор отключения (надежное разъединение контактов) Зеленый маркер в смотровом окне указывает на разомкнутое положение контактов.	Четкая визуализация состояния контактов через смотровое окно Возможность верхнего и нижнего подключения	Визуальный индикатор отключения (надежное разъединение контактов) Зеленый индикатор в смотровом окне указывает на разомкнутое положение контактов
Изностойкость, цикл.	Механическая	10000	20000		15000
	Электрическая	6000	10000		6000
Сертификация		CCC	CCC, CB, CE, TUV	CCC, CB, CE, TUV	CCC, CB, CE, TUV, UL1077(D125 без UL)
Тип зажима:		Хомутной
Рабочая температура:		от -40°C до +70°C
Контрольная температура		+30°C			+40°C
Диапазон температуры хранения:		от -40°C до +80°C
Высота над уровнем моря:		Установка на высоте не более 2000 м
Относительная влажность при эксплуатации/хранении:		◆ Степень 2. При температуре окружающего воздуха +55°C влажность не должна превышать 95%. ◆ Относительная влажность при хранении: ≤80%. ◆ При возможном образовании конденсата из-за перепадов температур пользователь должен принять дополнительные защитные меры.
Степень загрязнения		Уровень 2		Уровень 3
Степень защиты		IP20
Класс установки		Категория II (уровень нагрузки) и Категория III (уровень распределения и управления)
Способ монтажа		Установка на стандартную DIN-рейку TH35×7.5 мм
Ориентация монтажа (рабочее положение)		Вертикальная установка - отклонение то вертикальной плоскости монтажа ≤5°.	Только вертикальный монтаж.	Только вертикальный монтаж Направление подключения: Верхнее/нижнее (биполярное)	Только вертикальный монтаж. Верхние клеммы — вход питания. Нижние клеммы — выход на нагрузку.
Экологические требования		Соответствие стандарту RoHS
Крепёжные винты. Момент затяжки должен строго соблюдаться для предотвращения повреждения клемм.		Размер: M4. Момент затяжки: 1,2 Н·м	Размер: M4. Момент затяжки: 1,2 Н·м	Размер: M5. Рекомендуемый момент затяжки: 2.0 Н·м Максимальный момент: 3.0 Н·м Рекомендуемый инструмент: Отвертка PH2	Размер: M7. Момент затяжки: 3,5 Н·м
Сечение подключаемых проводов		1–10 мм²	1-10 мм²	1-25 мм²	10-50 мм²
Глубина подключения					14 мм
Соответствие стандартам		GB/T 10963.1 IEC 60898-1	GB/T 10963.1 IEC 60898-1	GB/T 10963.1, GB/T 10963.2 IEC 60898-2	GB 14048.2, IEC 60947-2

*NDB1-40 - обновление исполнения по Datasheet от 14.06.2019 г.

NDB1-63 - обновление исполнения по Datasheet от 07.05.2020 г.

NDB1-125 - обновление исполнения по Datasheet от 20.08.2021 г.

ND	B	1	-				/
1	2	3		4	5	6		7

Расшифровка обозначения:

№	Параметр	Расшифровка
1	Код бренда	Nader
2	Код исполнения	B: Модульный автоматический выключатель
3	Номер серии	1
4	типоразмер	32 40 63 125
5	Характеристика отключающей способности	С:5In~10In B: 3In~5In С:5In~10In D:10In~14In B: 3In~5In С:5In~10In D: 10In~14In C:8 (1±20%)In D:12 (1±20%)In
6	Номинальный ток	6-32 2-40 1-63 50-125
7	Количество полюсов	NDB1-32: 1P+N NDB1-40: 1P+N NDB1-63: 1P,1P+N,2P,3P,3P+N,4P NDB1-125: 1P,2P,3P,4P
