NDB1Z-63 (6кА)

—

Состав оборудования

Основной товар

Аксессуары

Ваше обозначение подбора

Автоматические выключатели постоянного тока серии NDB1Z-63 в основном используются для защиты от короткого замыкания, защиты от перегрузки, управления, изоляции и защиты распределительной системы конечного тока с номинальным рабочим напряжением постоянного тока (DC) от 110 В до 440 В, номинальным рабочим током от 1А до 63А и числом полюсов от 1-го до 4-х.

Назначение:

Широко используется в низковольтных распределительных системах в промышленности, гражданских зданиях, энергетике, связи и инфраструктуре.

Особенности:

Номинальное рабочее напряжение: серии NDB1Z-63: DC110/125 В(1P); DC220/250 В(2P); DC440 В(3P,4P).
Отключающая способность серии NDB1Z-63: 6KA.
На каждое изделие можно установить до 3 дополнений.
Число полюсов:1P, 2P, 3P, 4P
Номинальная сила тока:1A, 2A, 3A, 4A, 5A, 6A, 10A, 16A,20A, 25A, 32A, 40A, 50A, 63A
Особенность расцепления:B, C
Класс набора:63
Постоянный ток

Модель	NDB1Z-63
Назначение	модульный автоматический выключатель для цепей постоянного тока (DC)
Номинальное рабочее напряжение Ue	DC 110/125 В (1P), DC 220/250 В (2P), DC 440 В (3P, 4P)
Номинальный ток In	1, 2, 3, 4, 5, 6, 8, 10, 12, 13, 16, 20, 25, 32, 40, 50, 63 А
Характеристика расцепления	B — мгновенное расцепление 6·In (±20 %); C — 12·In (±20 %)
Количество полюсов	1P, 2P, 3P, 4P
Номинальная предельная отключающая способность Icu	6 кА
Рабочая отключающая способность Ics	6 кА
Номинальное напряжение изоляции Ui	DC 500 В
Номинальное импульсное выдерживаемое напряжение Uimp	4 кВ
Механическая износостойкость	20 000 циклов
Электрическая износостойкость	6000 циклов
Базовая температура калибровки	+40 °C
Диапазон рабочих температур	−40…+70 °C
Температура хранения	−40…+80 °C
Высота установки	≤ 2000 м
Степень защиты	IP20
Монтаж	на DIN-рейку TH35×7,5 мм
Аксессуары	OF1 — вспомогательный контакт; SD1 — сигнальный контакт; MX+OF1 — независимый расцепитель; FF1 — двойной вспомогательный контакт; FS1 — вспомогательный и сигнальный контакт; не более 3 аксессуаров на изделие
Соответствие стандартам	GB/T 14048.2, IEC 60947-2
Сертификаты	CCC, CB
Экологические требования	соответствует RoHS
Исполнений в прайсе	136 (B, C × 17 токов × 1P–4P)

Ряд номинальных токов приведён по прайсу Lazzen 01.2026; в каталогах Nader 2024 и 2026 ряд короче — 1, 2, 3, 4, 5, 6, 10, 16, 20, 25, 32, 40, 50, 63 А (без 8, 12 и 13 А).

Источник: подборка Nader «Миниатюрные автоматические выключатели» (07.2026), каталог Nader RU 2024, прайс Lazzen 01.2026.

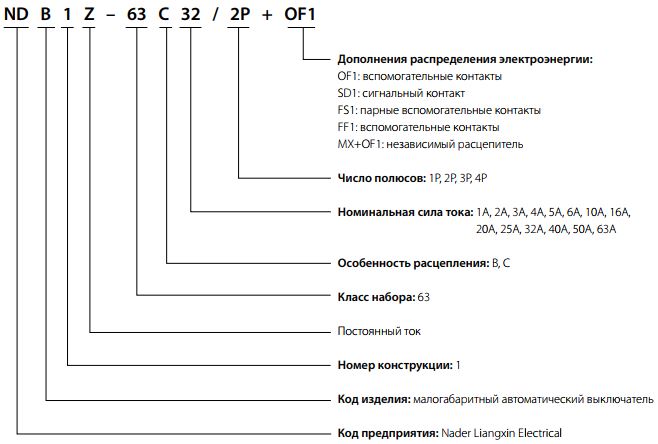

ND	B	1	Z	-	63			/
1	2	3	4		5	6	7		8

Расшифровка обозначения:

№	Параметр	Расшифровка
1	Код предприятия	ND: Nader Liangxin Electrical
2	Код изделия	B: Модульный автоматический выключатель
3	Код конструкции	1
4	Символ модели	Z - для цепей постоянного тока
5	Типоразмер	63
6	Характеристика отключения	B: 6(1±20%)In, C: 12(1±20%)In
7	Номинальный ток (А)	In: 1A, 2A, 3A, 4A, 5A, 6A, 8A, 10A, 12A, 13A, 16A, 20A, 25A, 32A, 40A, 50A, 63A
8	Количество полюсов	Количество полюсов: 1P, 2P, 3P, 4P

Пример обозначения:

Модель изделия: NDB1Z-63 C32/2P+MX+OF1+SD1
Расшифровка обозначения: малогабаритные автоматические выключатели серии NDB1Z-63, кривая типа C, номинальная сила тока 32 А, 2 полюса, оснащено независимым расцепителем, добавлены вспомогательные контакты.

Аксессуары и дополнительные элементы:

Независимый расцепитель MX+OF1 AC240

Сигнальный контакт SD1

Вспомогательный контакт двойной FF1

Вспомогательный и сигнальный контакты FS1
