Автоматический выключатель с электромагнитным расцепителем для измерительных цепей на ток до 10А

NDB1PT-63 — модульный выключатель в литом корпусе для цепей учёта электроэнергии и вторичных цепей трансформаторов напряжения (PT). Малое собственное падение напряжения повышает точность учёта и уменьшает погрешность измерительного комплекса. Выключатель защищает цепь от короткого замыкания и выполняет функцию разъединения.

Характеристика A — мгновенное срабатывание при 3 In ± 20 %. Номинальные токи 1, 3, 5, 6, 10 А; исполнения 1P (AC 230/240 В) и 2P, 3P, 4P (AC 400/415 В). Отключающая способность 6 кА. Рамочные выводы под провод 1–25 мм².

Слева пристыковываются вспомогательный контакт OF и аварийный контакт SD, справа — независимый расцепитель MX+OF; подключение группы выключателей — шиной NDH1.

Источник: каталог Nader «NDB1PT-63. Выключатели в литом корпусе» (2019, V1, на китайском языке), перевод на русский язык.

Особенности и преимущества

Для цепей учёта и вторичных цепей трансформаторов напряжения
Характеристика A: мгновенное срабатывание 3 In ± 20 %
Токи 1, 3, 5, 6, 10 А; полюса 1P–4P
Отключающая способность 6 кА
Аксессуары: OF, SD, MX+OF, шина NDH1
Рамочные выводы, модульная конструкция, монтаж на DIN-рейку TH35

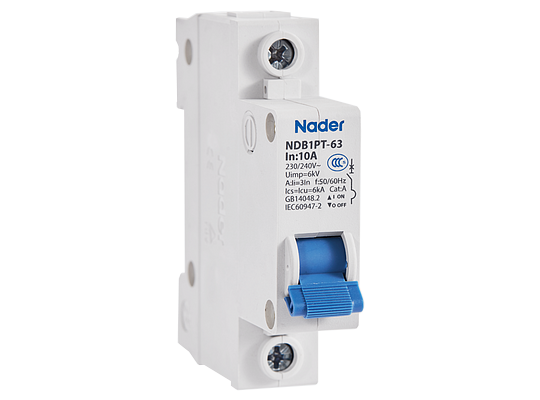

Внешний вид

Габаритные и установочные размеры

Схемы подключения

Структура кода заказа

Позиция	Значение	Варианты
1	Код марки	ND — Nader
2	Код изделия	B — автоматический выключатель
3	Номер разработки	1
4	Назначение	PT — цепи трансформаторов напряжения
5	Типоразмер	63 А
6	Номинальный ток, А	1, 3, 5, 6, 10
7	Полюса	1P, 2P, 3P, 4P

Особенности:

Номинальное напряжение Un = AC230/240/400/415В
Номинальный ток In = 1...10 А
Характеристика отключения A: 3(1±20%)In;
Конфигурация полюсов 1P, 2P, 3P, 4P
Отключающая способность Icu = 6 кА

Технические характеристики (каталог 2019)

Параметр	Значение
Стандарты	GB/T 14048.2, IEC 60947-2
Число полюсов	1, 2, 3, 4
Номинальное рабочее напряжение	AC 230/240 В (1P); AC 400/415 В (2P, 3P, 4P)
Частота	50/60 Гц
Номинальное напряжение изоляции	500 В
Номинальное импульсное выдерживаемое напряжение	4 кВ
Номинальный ток	1, 3, 5, 6, 10 А
Номинальная отключающая способность	6 кА
Мгновенное срабатывание	A: 3 In ± 20 %
Электрическая износостойкость	10 000 циклов
Присоединение	1–25 мм², момент 2,0 Н·м
Масса	1P — 94,5 г; 2P — 186,9 г; 3P — 278,2 г; 4P — 379,1 г
Сертификат	CCC

Условия эксплуатации

Параметр	Значение
Температура эксплуатации и хранения	−40…+70 °C
Влажность	≤ 95 % при +55 °C; хранение — ≤ 80 %
Высота	до 2000 м; выше — со снижением тока
Степень загрязнения	3
Степень защиты	IP20
Категория применения	A
Монтаж	DIN-рейка TH35 × 7,5 мм, вертикально; подвод питания сверху и снизу
Экологичность	RoHS

Снижение номинального тока по высоте

Высота, м	2000	3000	4000	5000
Номинальный рабочий ток	In	0,96 In	0,93 In	0,9 In

Аксессуары

Код	Назначение
OF	Вспомогательный контакт, слева: положение выключателя
SD	Аварийный контакт, слева: аварийное отключение
MX+OF	Независимый расцепитель, справа: дистанционное отключение
NDH1	Соединительная шина для одноимённых вводов нескольких выключателей

ND	B	1	PT	-	63	A
1	2	3	4		5	6	7	8

Расшифровка обозначения:

№	Параметр	Расшифровка
1	Код предприятия	ND: Nader Liangxin Electrical
2	Код изделия	B: Модульный автоматический выключатель
3	Код конструкции	1
4	Символ модели	PT - для цепей измерительных приборов. Конструктивные особенности позволяют уменьшить погрешность измерений
5	Типоразмер	63
6	Характеристика отключения	A: 3(1±20%)In
7	Номинальный ток (А)	In: 1A, 3A, 5A, 6A, 10A
8	Количество полюсов	Количество полюсов: 1P, 2P, 3P, 4P

Аксессуары и дополнительные элементы:

Аксессуар	Описание	Артикул
Сигнальные и вспомогательные контакты
OF	Вспомогательный контакт	111120010
SD	Сигнальный контакт	111120009
OF+SD	Вспомогательный и сигнальный контакт	111120013
Дополнительные расцепители
MX+OF/AC230/AC400	MX+OF AC230/AC400 — независимый расцепитель	111120011
MX+OF/DC48	MX+OF DC48 — независимый расцепитель	111120018
MX+OF/DC24	MX+OF DC24 — независимый расцепитель	111120019
Блокировка рукоятки NGS3
NGS3	Устройство блокировки. Навесная блокировка рукоятки одного аппарата. Каталог NDB1 07.2026 стр. 47, 51: NDB1-63, NDB1T-63, NDB1TS-63, NDB1Z-63, NDB1PT-63, NDB1LE-63.	111120014

Правила установки

Сигнальные и вспомогательные контакты: Устанавливаются слева, не более трёх устройств на аппарат. Каталог NDB1 07.2026 стр. 47–48, каталог 2025 EN стр. 4-16: OF, SD, MX+OF — для NDB1-125 и NDB1PT-63; для NDB1LE-100 — OF, SD.
Дополнительные расцепители: Один расцепитель на аппарат: независимый (MX+OF1/MX+OF, по напряжению управления) или защиты от перенапряжения/понижения напряжения (GQ1A, G1A, Q1A).
Блокировка рукоятки NGS3: Навесная блокировка рукоятки NGS3 (каталог NDB1 07.2026, стр. 47, 51).

Состав аксессуаров соответствует конфигуратору серии (прайс Lazzen 01.2026, каталоги Nader). Подобрать комплект с автоматом можно в конфигураторе на этой странице.
