Автоматический выключатель с электромагнитным расцепителем на ток до 63А

NDB1TS-63 — модульный выключатель в литом корпусе с только электромагнитным (мгновенным) расцепителем: буква S в обозначении означает «одномагнитный», теплового расцепителя от перегрузки нет. Выключатель защищает от короткого замыкания и выполняет функцию разъединения. Применяется в конечных распределительных сетях промышленных и гражданских зданий, энергетики, связи и инфраструктуры там, где защиту от перегрузки обеспечивает другое устройство, например тепловое реле двигателя.

Исполнения 1P, 1P+N, 2P, 3P, 3P+N, 4P, токи 1–63 А, характеристики B (4 In ± 20 %), C (8 In ± 20 %) и D (12 In ± 20 %). Icu 6 кА при AC 230/240, 400/415 В и DC 80 В; 10 кА при DC 60 В (B, C).

Источник: паспорт NDB1TS-63 NDT-09426 вер. 1 (13.04.2021, на китайском языке), перевод на русский язык.

Особенности и преимущества

Только электромагнитный расцепитель — защита от КЗ без защиты от перегрузки
Характеристики B 4 In, C 8 In, D 12 In (± 20 %)
Icu 6 кА (AC, DC 80 В), 10 кА (B, C, DC 60 В); Ics 6 / 7,5 кА
Исполнения 1P, 1P+N, 2P, 3P, 3P+N, 4P на 1–63 А
Индикатор реального положения контактов, подвод питания сверху и снизу
Аксессуары OF1, SD1, MX+OF1, GQ1A, FF1, FS1, шина NDH1

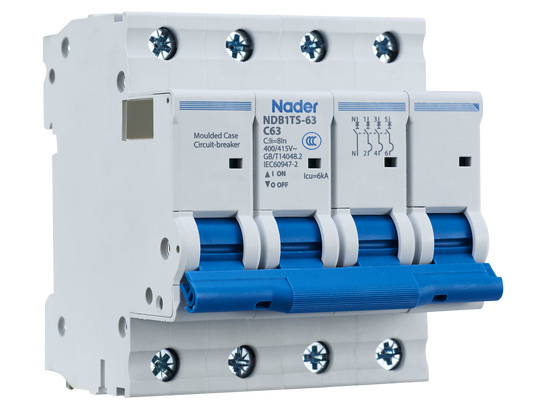

Внешний вид

Время-токовые характеристики

Габаритные и установочные размеры

Структура кода заказа

Позиция	Значение	Варианты
1	Код марки	ND — Nader
2	Код изделия	B — выключатель в литом корпусе
3	Номер разработки	1
4	Модификация	T — соответствует GB/T 14048.2, IEC 60947-2
5	Признак	S — только электромагнитный расцепитель
6	Типоразмер, А	63
7	Характеристика	B, C, D
8	Номинальный ток, А	1, 2, 3, 4, 5, 6, 10, 16, 20, 25, 32, 40, 50, 63
9	Полюса	1 = 1P, 1PN = 1P+N, 2 = 2P, 3 = 3P, 3PN = 3P+N, 4 = 4P

Пример: NDB1TS-63 C16/2.

Особенности:

Номинальное напряжение Un= AC230/240/400/415В, DC60/80В
Ном. ток In = 1...63 А
Характеристика отключения B: 4(1±20%)In; C: 8(1±20%)In; D: 12(1±20%)In
Конфигурация полюсов 1P, 1P+N, 2P, 3P, 3P+N, 4P
Отключающая способность Icu = 6 кА

Основные технические характеристики (паспорт NDT-09426)

Параметр	Значение
Стандарты	GB/T 14048.2, IEC 60947-2
Число полюсов	1P, 1P+N, 2P, 3P, 3P+N, 4P (N коммутируется)
Номинальное рабочее напряжение	1P: AC 230/240 В, DC 60/80 В; 1P+N: AC 230/240 В; 2P: AC 400/415 В, DC 60/80 В; 3P, 3P+N, 4P: AC 400/415 В
Номинальный ток	1, 2, 3, 4, 5, 6, 10, 16, 20, 25, 32, 40, 50, 63 А
Номинальное напряжение изоляции	500 В
Номинальная частота	50/60 Гц
Номинальное импульсное выдерживаемое напряжение	4 кВ
Испытательное напряжение промышленной частоты	AC 2500 В, 50 Гц, 1 мин
Icu	6 кА (AC 230/240 В, AC 400/415 В, DC 80 В); 10 кА (B, C 1–63 А, DC 60 В)
Ics	6 кА (AC 230/240 В, AC 400/415 В, DC 80 В); 7,5 кА (B, C 1–63 А, DC 60 В)
Мгновенное срабатывание	B — 4 In ± 20 %; C — 8 In ± 20 %; D — 12 In ± 20 %
Механическая / электрическая износостойкость	20 000 / 10 000 циклов
Степень защиты	IP20
Категория применения / установки	A / II, III
Присоединение	Провод 1–25 мм², винт M5, момент 2,0 Н·м
Сертификат	CCC
Условия эксплуатации	−40…+70 °C; хранение −40…+80 °C; влажность ≤ 95 % при +55 °C; до 2000 м; степень загрязнения 3

Снижение характеристик при установке выше 2000 м над уровнем моря

Высота над уровнем моря, км	Номинальный ток	Номинальное рабочее напряжение	Испытательное напряжение промышленной частоты	Отключающая способность	Отключающая способность и электрическая износостойкость
2	In	Ue	1,00	1,00	1,00
3	0,97 In	Ue	0,89	0,89	0,83
4	0,94 In	Ue	0,80	0,80	0,71
5	0,90 In	Ue	0,73	0,73	0,63

По паспорту производителя. При установке выше 2000 м см. также ГОСТ Р/GB/T 20645 (низковольтная аппаратура для высокогорья).

Аксессуары

Код	Назначение
OF1	Вспомогательный контакт, слева: положение выключателя
SD1	Аварийный контакт, слева: аварийное отключение
MX+OF1	Независимый расцепитель, слева: дистанционное отключение и сигнализация
GQ1A	Расцепитель максимального/минимального напряжения для сетей AC 230 В (G1A, Q1A, GQ1A), при исчезновении питания не отключает
FF1	Двойной вспомогательный контакт, слева
FS1	Вспомогательный + аварийный контакт, слева
NDH1	Соединительная шина для одноимённых вводов нескольких выключателей

ND	B	1	TS	-	63
1	2	3	4		5	6	7	8

Расшифровка обозначения:

№	Параметр	Расшифровка
1	Код предприятия	ND: Nader Liangxin Electrical
2	Код изделия	B: Модульный автоматический выключатель
3	Код конструкции	1
4	Символ модели	TS
5	Типоразмер	63
6	Характеристика отключения	B: 4(1±20%)In, C: 8(1±20%)In, D:12(1±20%)In
7	Номинальный ток (А)	In: 1A, 2A, 3A, 4A, 5A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A
8	Количество полюсов	Количество полюсов: 1P, 1P+N, 2P, 3P, 3P+N, 4P

Аксессуары и дополнительные элементы:

Аксессуар	Описание	Артикул
Блокировка рукоятки NGS3
NGS3	Устройство блокировки. Навесная блокировка рукоятки одного аппарата. Каталог NDB1 07.2026 стр. 47, 51: NDB1-63, NDB1T-63, NDB1TS-63, NDB1Z-63, NDB1PT-63, NDB1LE-63.	111120014

Правила установки

Блокировка рукоятки NGS3: Навесная блокировка рукоятки NGS3 (каталог NDB1 07.2026, стр. 47, 51).

Состав аксессуаров соответствует конфигуратору серии (прайс Lazzen 01.2026, каталоги Nader). Подобрать комплект с автоматом можно в конфигураторе на этой странице.
