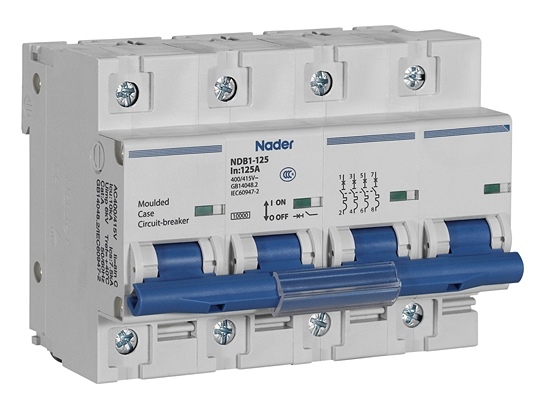

Автоматический выключатель на ток до 125А

Особенности:

Номинальное напряжение Un= AC230/240/400/415В, DC60/80/125В
Номинальный ток In = 50...125 А
Характеристика отключения C, D
Конфигурация полюсов 1P,2P,3P,4P
Отключающая способность Icu = 10 кА

Преимущества серии NDB1-125

Когда автоматический выключатель нормально разомкнут или срабатывает из-за неисправности, фазная линия и нейтральная линия должны оставаться отключенными, чтобы избежать поражения электрическим током из-за электрифицированной нейтральной линии
Полные функции защиты с защитой от перегрузки и короткого замыкания. При подключении или выполнении операции отключения сначала следует подключить нейтральную линию, а затем выполнить операцию отключения
Соединение безопасно и надежно
Простота монтажа: стандартная монтажная DIN-рейка

Технические характеристики NDB1-125 (каталог «NDB1 Series Miniature Circuit Breakers», 2019)

Параметр	Значение
Стандарты	GB 10963.1, IEC 60898-1
Номинальное напряжение	AC 230/240 В, DC 60/80 В (1P); AC 400/415 В, DC 80/125 В (2P, 3P, 4P)
Номинальный ток	50, 63, 80, 100, 125 А
Характеристики	C (5–10 In), D (10–14 In)
Число полюсов	1P, 2P, 3P, 4P
Номинальное напряжение изоляции	AC 500 В
Частота	50/60 Гц
Механическая и электрическая износостойкость	10 000 циклов
Присоединение	Туннельные выводы, 10–50 мм², винт M7, 3,5 Н·м
Индикация	Указатель положения контактов
Условия эксплуатации	−35…+70 °C (базовая +30 °C); до 2000 м; степень загрязнения 2; IP20; категория установки II, III

Рабочий ток при температуре окружающего воздуха, А

In, А	−35 °C	−20 °C	0 °C	+20 °C	+30 °C	+40 °C	+50 °C	+60 °C	+70 °C
80	135	122	108	91	85	80	72,5	64,5	52,5
100	160	146	129	114	108	100	88	75	58

Выборка из таблицы поправочных коэффициентов каталога 2019; полная таблица — в PDF каталога.

Аксессуары NDB1-125

Код	Назначение
OF	Вспомогательный контакт, слева, до 3 шт.: положение выключателя
SD	Аварийный контакт, слева, до 3 шт.: аварийное отключение
MX+OF	Независимый расцепитель, справа: дистанционное отключение и сигнализация

ND	B	1	-	125			/
1	2	3		4	5	6		7

Расшифровка обозначения:

№	Параметр	Расшифровка
1	Код предприятия	ND: Nader Liangxin Electrical
2	Код изделия	B: Модульный автоматический выключатель
3	Код конструкции	1
4	Типоразмер	125
5	Характеристика отключения	B, C, D
6	Номинальный ток	In: 50 А, 63 А, 80 А, 100 А, 125 А
7	Количество полюсов	1P, 2P, 3P, 4P

Аксессуары и дополнительные элементы:

Базовая комплектация не включает дополнительные модули. Доступны для заказа:

Аксессуар	Монтаж	Функция
OF (доп. контакт)	Слева на корпусе	Индикация состояния (ВКЛ/ВЫКЛ)
SD (аварийный контакт)	Слева на корпусе	Сигнализация аварийного отключения
MX+OF (расцепитель)	Справа на корпусе	Дистанционное управление отключением
