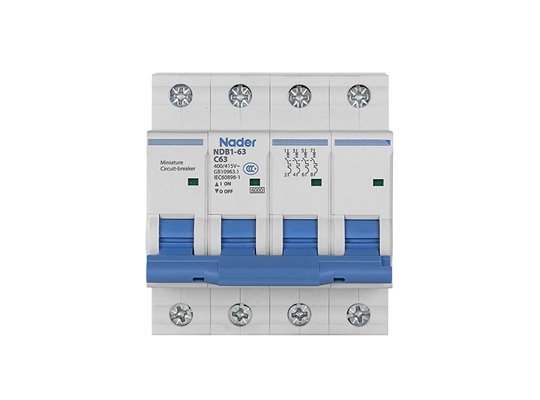

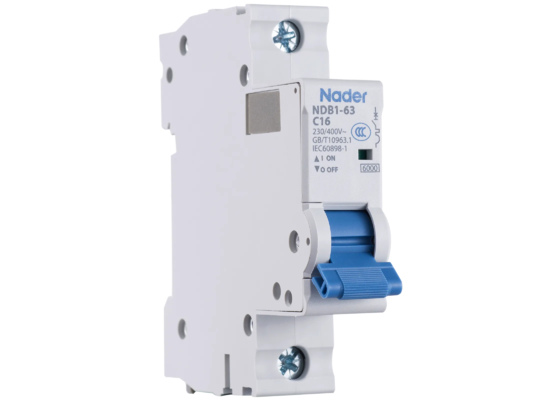

Модульные автоматические выключатели серии Nader NDB1-63 в основном используется для защиты от короткого замыкания, перегрузки и изоляции терминальной системы распределения электроэнергии с номинальным рабочим напряжением переменного тока от 230 В до 415 В, номинальным рабочим напряжением постоянного тока от 60 В до 80 В, номинальной частотой 50 Гц / 60 Гц, номинальным рабочим током от 1А до 63А, номером полюса из 1P, 1P + N, 2P, 3P, 3P + N и 4P.

По документации производителя

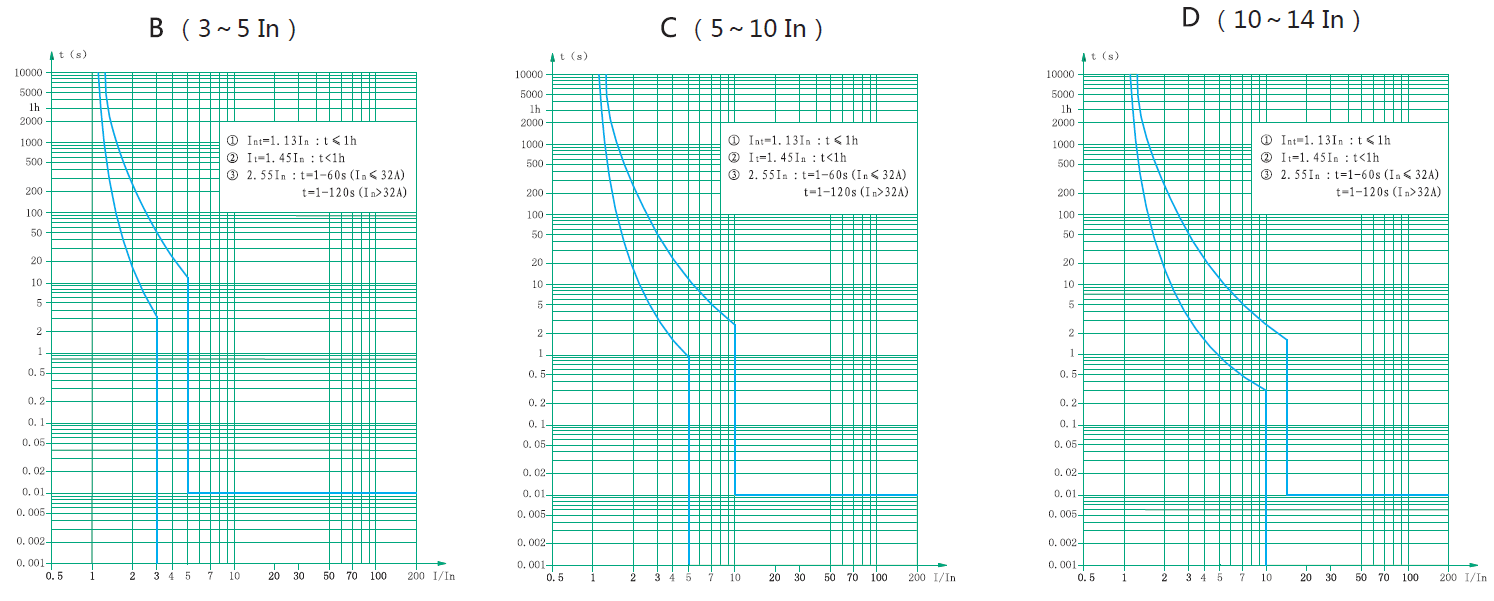

Время-токовые характеристики

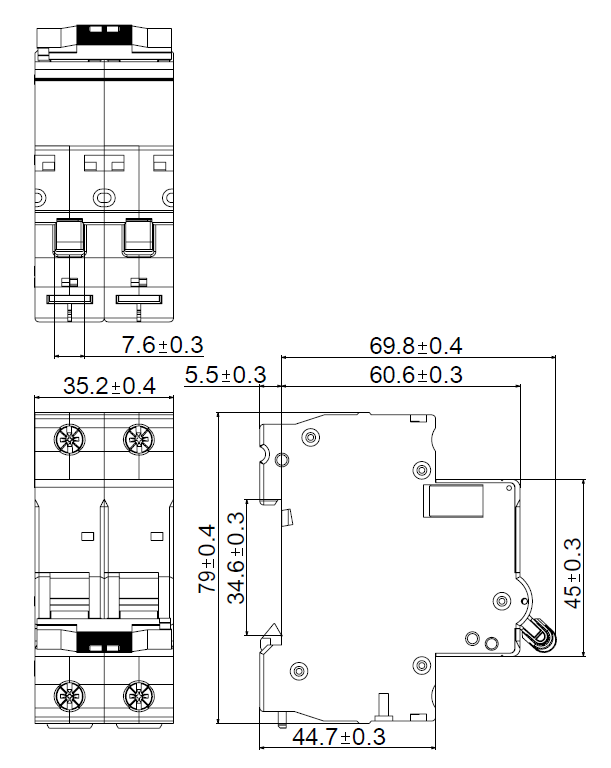

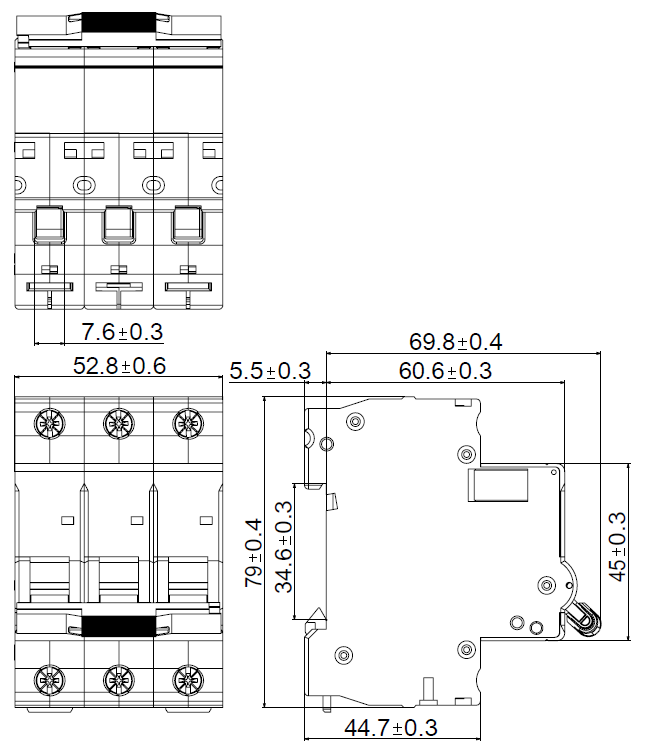

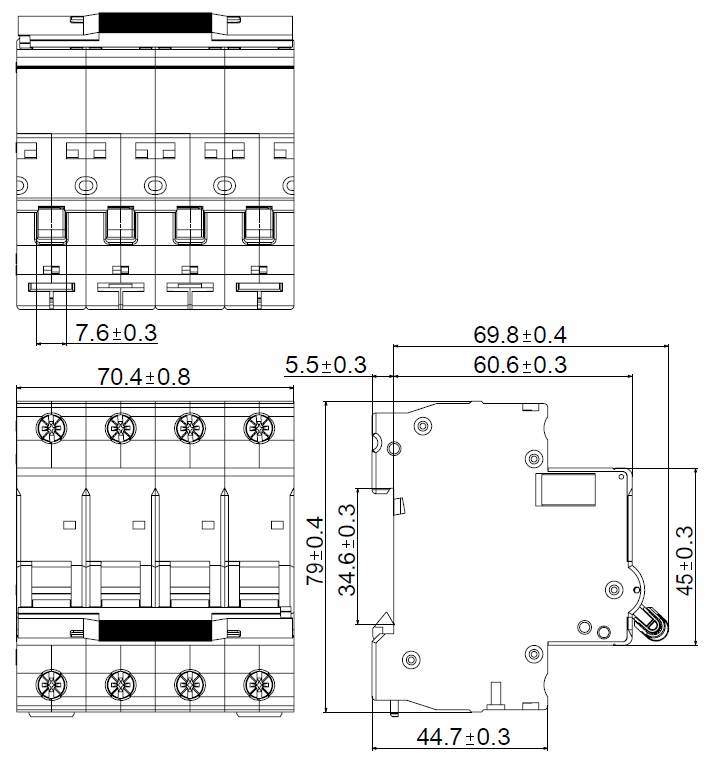

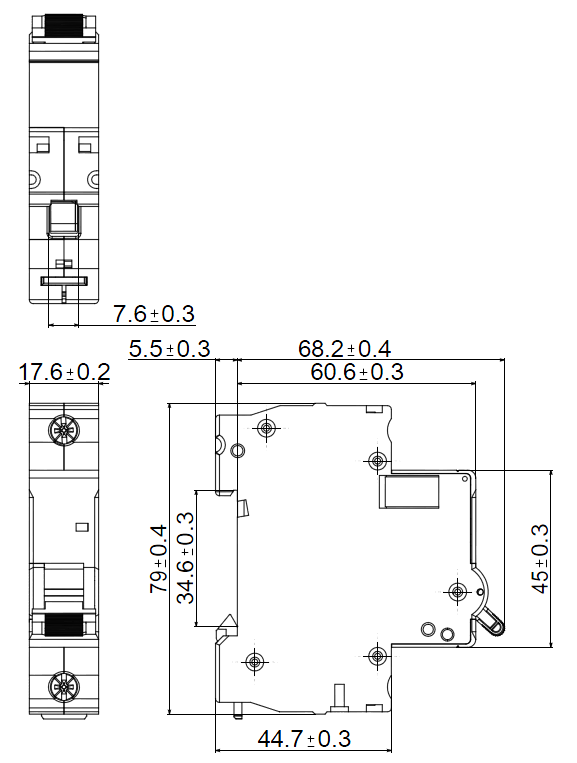

Габаритные и установочные размеры

Назначение:

Широко используется при распределении электроэнергии в низковольтных шкафах в промышленности, гражданских зданиях, энергетике, связи и инфраструктуре.

Особенности:

Отключающая способность изделий всей серии NDB1-63 - 6 кА.
Дополнение с защитой от утечек тока устанавливаются на правую сторону, остальные - на левую.
На левой стороне каждого изделия можно установить до 3 дополнений, рекомендуется устанавливать не больше 2 шт.
Изделия NDB1-63 сертифицированы 3C, TUV, CB, CE.

Основные технические характеристики (паспорт NDT2930143 вер. 5, 19.07.2022)

Параметр	Значение
Стандарты	GB/T 10963.1, IEC 60898-1, GB/T 10963.2, IEC 60898-2
Число полюсов	1P, 1P+N, 2P, 3P, 3P+N, 4P
Номинальное рабочее напряжение	1P: AC 230/400 В, AC 240/415 В, DC 60/80 В; 1P+N: AC 230/240 В; 2P: AC 400/415 В, DC 60/80 В; 3P, 3P+N, 4P: AC 400/415 В
Номинальный ток	1, 2, 3, 4, 5, 6, 10, 16, 20, 25, 32, 40, 50, 63 А
Номинальное напряжение изоляции	500 В
Номинальная частота	50/60 Гц
Номинальное импульсное выдерживаемое напряжение	4 кВ
Испытательное напряжение промышленной частоты	AC 2500 В, 50 Гц, 1 мин
Icn	6000 А (AC); 10 000 А (DC 60/80 В)
Ics	6000 А (AC); 7500 А (DC 60/80 В)
Характеристики	B (3–5 In), C (5–10 In), D (10–14 In), 1–63 А
Механическая / электрическая износостойкость	20 000 / 10 000 циклов
Разъединение	Указатель реального положения; зелёный в окне — контакты разомкнуты
Степень защиты	IP20
Подвод питания	Сверху и снизу
Категория применения / установки	A / II, III
Присоединение	1–25 мм², винт M5, рекомендуемый момент 2,0 Н·м
Сертификаты	CCC, CE, TÜV
Условия эксплуатации	−40…+70 °C (хранение −40…+80 °C); влажность ≤ 95 % при +55 °C; до 2000 м; степень загрязнения 3

Тепловой расцепитель (по время-токовым характеристикам)

Ток	Требование
1,13 In	Несрабатывание не менее 1 ч
1,45 In	Срабатывание менее чем за 1 ч
2,55 In	Срабатывание за 1–60 с (In ≤ 32 А), 1–120 с (In > 32 А)

Снижение характеристик при установке выше 2000 м над уровнем моря

Высота над уровнем моря, км	Номинальный ток	Номинальное рабочее напряжение	Испытательное напряжение промышленной частоты	Отключающая способность	Отключающая способность и электрическая износостойкость
2	In	Ue	1,00	1,00	1,00
3	0,97 In	Ue	0,89	0,89	0,83
4	0,94 In	Ue	0,80	0,80	0,71
5	0,90 In	Ue	0,73	0,73	0,63

По паспорту производителя. При установке выше 2000 м см. также ГОСТ Р/GB/T 20645 (низковольтная аппаратура для высокогорья).

Рабочий ток выключателя в зависимости от температуры окружающего воздуха, А (базовая температура +30 °C), от −40 до +15 °C

In, А	-40 °C	-35 °C	-30 °C	-25 °C	-20 °C	-15 °C	-10 °C	-5 °C	0 °C	5 °C	10 °C	15 °C
1	1,29	1,27	1,25	1,23	1,21	1,19	1,17	1,15	1,13	1,10	1,08	1,06
3	3,97	3,89	3,83	3,76	3,70	3,64	3,57	3,50	3,44	3,37	3,30	3,22
6	7,96	7,70	7,58	7,46	7,34	7,21	7,09	6,96	6,83	6,70	6,56	6,42
10	14,15	13,89	13,62	13,35	13,07	12,81	12,53	12,23	11,93	11,63	11,33	11,01
16	21,10	20,78	20,43	20,08	19,75	19,40	19,05	18,70	18,33	17,96	17,58	17,20
20	26,04	25,67	25,28	24,88	24,47	24,06	23,64	23,22	22,78	22,34	21,89	21,43
25	32,91	32,21	31,72	31,22	30,70	30,18	29,65	29,10	28,55	27,98	27,41	26,82
32	41,67	41,04	40,46	39,82	39,17	38,51	37,84	37,15	36,47	35,75	35,03	34,30
40	52,43	51,63	50,86	50,04	49,21	48,37	47,51	46,63	45,74	44,83	43,90	42,95
50	66,10	64,92	63,97	62,92	61,86	60,77	59,67	58,54	57,40	56,23	55,05	53,81
63	84,40	83,48	82,06	80,64	79,19	77,72	76,22	74,70	73,14	71,54	69,91	68,24

То же, от +20 до +70 °C

In, А	20 °C	25 °C	30 °C	35 °C	40 °C	45 °C	50 °C	55 °C	60 °C	65 °C	70 °C
1	1,05	1,02	1,00	0,97	0,94	0,91	0,89	0,86	0,83	0,80	0,77
3	3,14	3,06	3,00	2,92	2,84	2,76	2,67	2,58	2,49	2,38	2,27
6	6,27	6,14	6,00	5,84	5,68	5,52	5,36	5,19	5,01	4,83	4,64
10	10,67	10,34	10,00	9,63	9,24	8,85	8,45	8,01	7,55	7,06	6,55
16	16,80	16,40	16,00	15,55	15,11	14,66	14,20	13,71	13,21	12,70	12,15
20	20,96	20,47	20,00	19,47	18,95	18,42	17,87	17,30	16,71	16,10	15,47
25	26,22	25,61	25,00	24,33	23,67	23,00	22,28	21,56	20,80	20,02	19,21
32	33,54	32,77	32,00	31,17	30,34	29,48	28,60	27,69	26,75	25,78	24,77
40	41,98	40,99	40,00	38,93	37,85	36,75	35,61	34,43	33,21	31,95	30,63
50	52,56	51,28	50,00	47,82	46,24	44,81	43,33	41,81	40,23	38,58	35,77
63	66,53	64,78	63,00	60,11	58,19	56,21	54,16	52,03	49,81	47,50	43,05

Ток, который выключатель длительно проводит без срабатывания при указанной температуре воздуха вокруг него.

Упаковка

Исполнение	Количество
1P	12 шт. в коробке, 12 коробок
1P+N, 2P	6 шт. в коробке, 12 коробок
3P	4 шт. в коробке, 12 коробок
3P+N, 4P	3 шт. в коробке, 12 коробок

Хранение: проветриваемый склад, влажность ≤ 80 %, −40…+80 °C, без агрессивных газов, не более 3 лет.

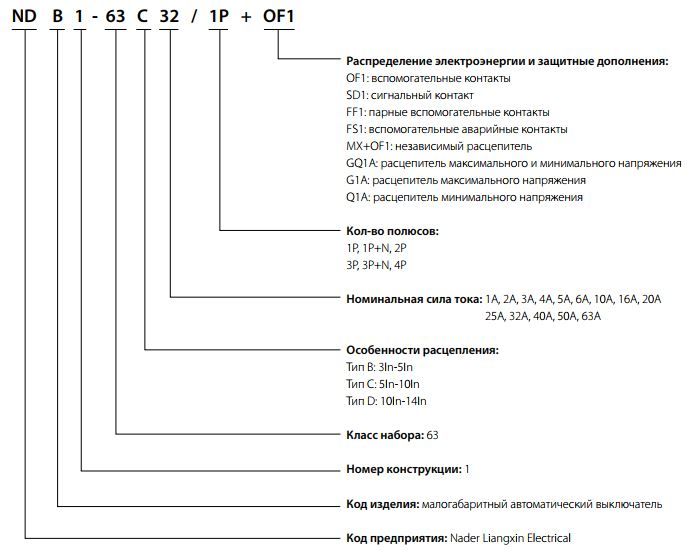

Обозначение:

Пример обозначения:

Модель изделия: NDB1-63 C32/1P+GQ1A+OF1+SD1

Расшифровка: малогабаритные автоматические выключатели серии NDB1-63, отключающая способность 6 кА, кривая типа C, номинальная сила тока 32 А,1-полюсное изделие, устанавливается дополнение с защитой от повышенного/пониженного напряжения, добавляются вспомогательные исигнальные контакты.

Аксессуары и дополнительные элементы:

Все аксессуары монтируются с левой стороны выключателя NDB1-63:

Аксессуар	Функции
OF1 (доп. контакты)	Индикация состояния (ВКЛ/ВЫКЛ)
SD1 (аварийный контакт)	Сигнализация аварийного отключения
MX+OF1 (расцепитель)	Дистанционное отключение + индикация состояния
GQ1A (расцепитель минимального и максимального напряжения)	Функции защиты от: • Перенапряжения (G1A). Отключает цепь при превышении напряжения (>230 В) • Пониженного напряжения (Q1A). Отключает цепь при снижении напряжения (<230 В) • Комбинированный режим (GQ1A): Защита от обоих типов отклонений напряжения. Автовозврат: Не срабатывает при полном отключении питания (восстанавливает работу после нормализации напряжения).
G1A Расцепитель максимального напряжения	Функция защиты от перенапряжения. Отключает цепь при превышении напряжения (>230 В)
Q1A Расцепитель минимального напряжения	Функции защиты от пониженного напряжения. Отключает цепь при снижении напряжения (<230 В)
FF1 (двойные доп. контакты)	Дублирование индикации состояния
FS1 (комбинированный контакт)	Индикация состояния + аварийное отключение
