NDB5E — серия интеллектуальных (IoT) модульных автоматических выключателей Lazzen (Nader). Помимо защиты от перегрузки и короткого замыкания аппарат автоматически включается и отключается по команде, защищает от повышенного и пониженного напряжения и утечки (исполнения NDB5EL), ведёт учёт электроэнергии, контролирует температуру, отключает по превышению выдержки времени и заданной мощности, отслеживает перекос фаз. Управление — с компьютера (диспетчерская платформа) или из мобильного приложения; основное назначение — учёт электроэнергии и управление отходящими линиями.

Система модульная: на DIN-рейке ставятся модуль питания DF-P6, один или несколько автоматов NDB5E/NDB5EL и модуль связи DF-TMB (RS485, 4G, Ethernet или Wi-Fi). Модули соединяются кабелем Type-C. Один комплект «питание + шлюз» обслуживает группу автоматов, к нему можно добавить до 10 автоматов; при групповом включении «одной кнопкой» задержка не превышает 0,5 с. Исполнение NDB5E-80X — моноблок со встроенным Wi-Fi, работает без отдельных модулей.

Применение: оконечное распределение электроэнергии в промышленности, жилых и общественных зданиях, энергетике, связи и инфраструктуре.

Сводная таблица серий

Серия	Тип	In, А	Полюса	Ue	Icn, кА	Характеристики	Ширина / примечание

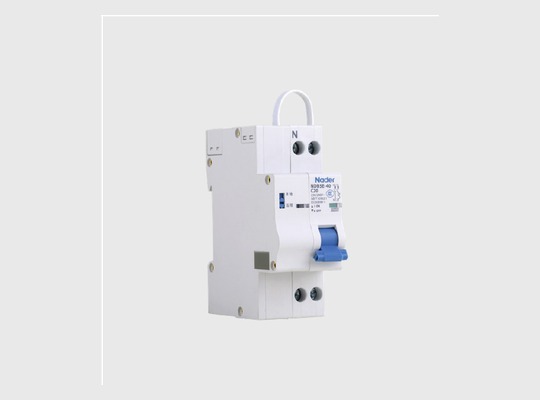

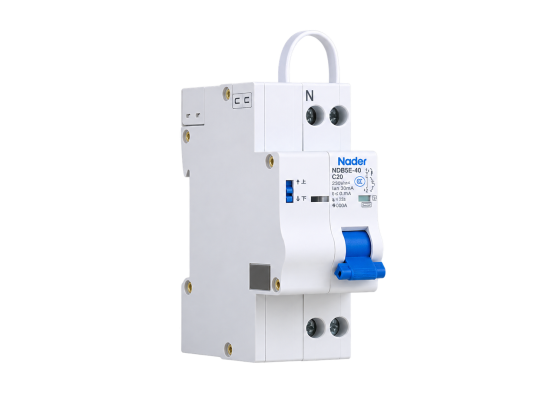

NDB5E-40	автоматический выключатель	6–40	1P+N	AC 230/240 В	6	B, C, D	4 (36 мм)

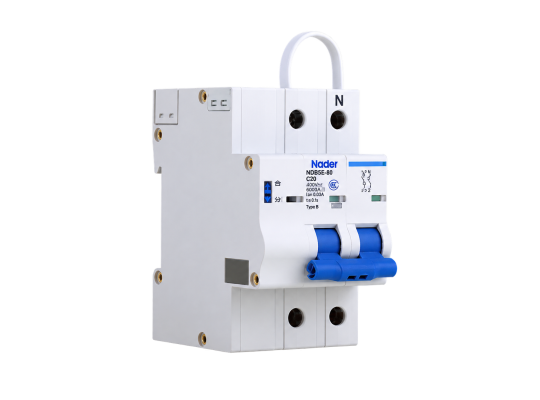

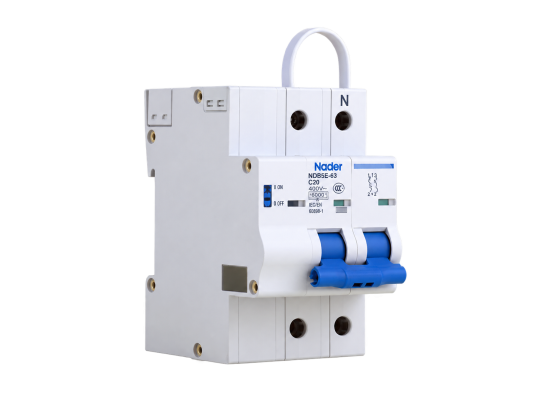

NDB5E-80	автоматический выключатель	6–80	1P, 1P+N, 2P, 3P, 3P+N, 4P	AC 230/240 В, AC 400/415 В	6	B, C, D	4–10 (36–90 мм)

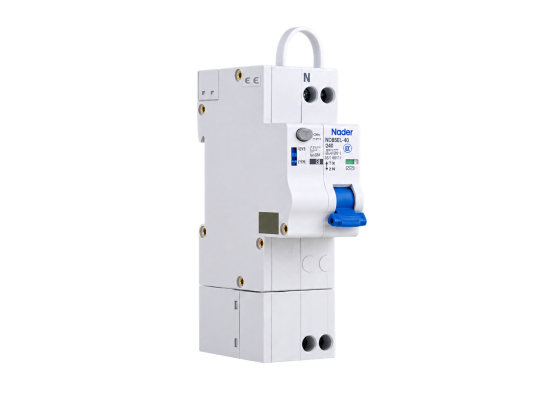

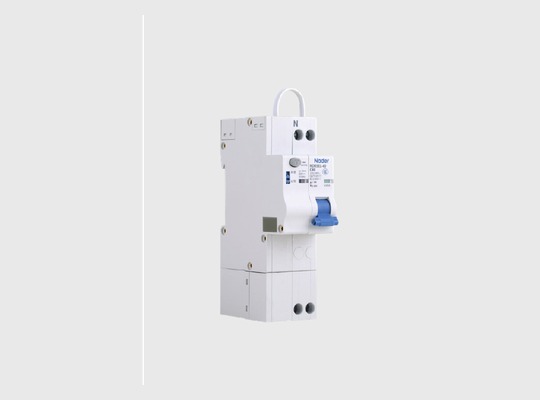

NDB5EL-40	АВДТ (защита от утечки 30/100/300 мА, тип A)	6–40	2P	AC 230/240 В	6	B, C, D	4 (36 мм)

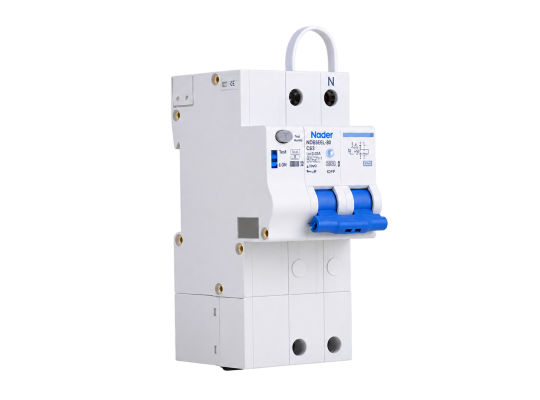

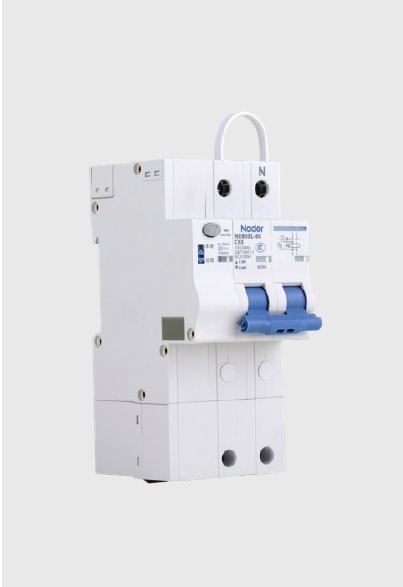

NDB5EL-80	АВДТ (защита от утечки 30/100/300 мА, тип A)	6–80	2P, 3P, 4P	AC 230/240 В, AC 400/415 В	6	B, C, D	6–10 (54–90 мм)
NDB5E-80X	автомат-моноблок со встроенным Wi-Fi	6–80	1P, 2P	AC 230/240 В	6	B, C, D	нет в прайсе 01.2026, по запросу

Особенности и преимущества

Полный набор защит: перегрузка, короткое замыкание, повышенное и пониженное напряжение, ограничение мощности, перегрев (сигнал при 70 °C, отключение при 90 °C), обрыв фазы, перекос фаз, утечка (NDB5EL).
Точный учёт: ток и напряжение с погрешностью ±0,5 %, электроэнергия — класс 1, температура ±1 °C.
Дистанционное включение не более 3 с, отключение не более 2 с; включение и отключение по расписанию (таймер).
IoT-функции: локальные (граничные) вычисления без зависимости от облака, дистанционная самопроверка УЗО, передача напряжения, тока, энергии и температуры, облачная платформа и мобильное приложение.
Журнал событий: 10 записей о тревогах, 10 об авариях и 30 о переключениях — с выгрузкой на платформу.
Переключатель «местное/дистанционное управление» блокирует дистанционные команды на время обслуживания.
Интерфейсы: RS485 (Modbus), 4G, Ethernet (RJ45) и Wi-Fi (MQTT).
Монтаж на DIN-рейку TH35-7,5, вертикально (отклонение не более ±5°) или горизонтально; степень защиты IP20 (в щите — IP40); степень загрязнения 2; соответствие RoHS.
Сертификаты CCC и CB; стандарты GB/T 10963.1, IEC 60898-1.

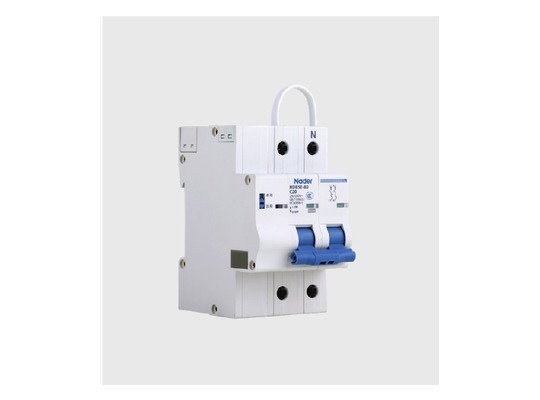

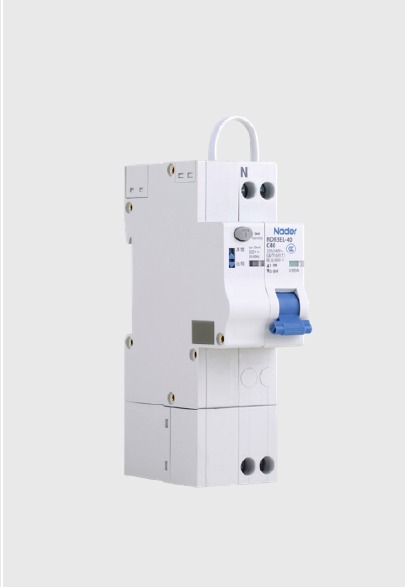

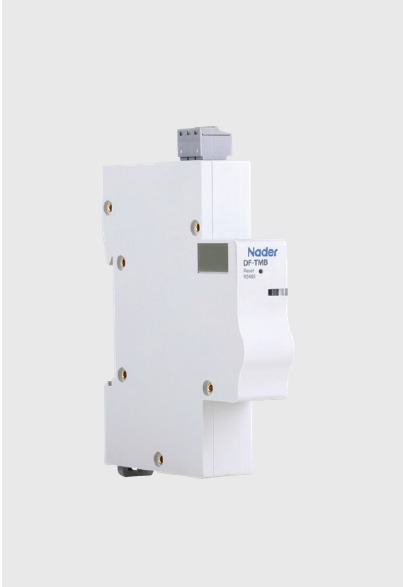

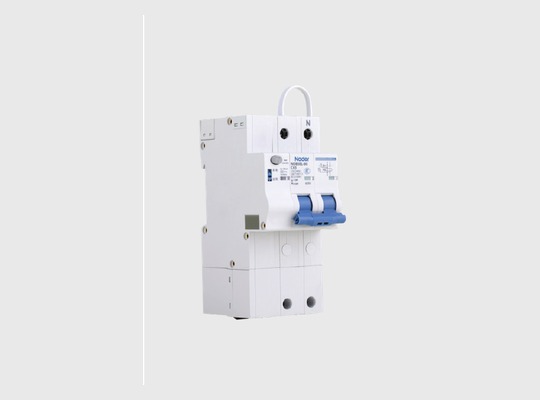

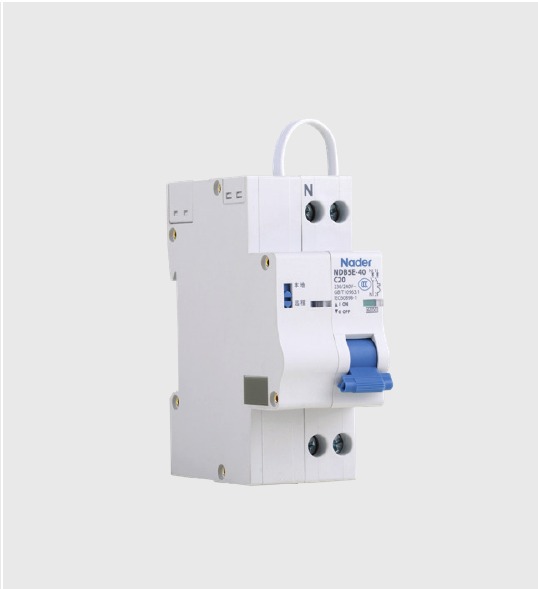

Внешний вид

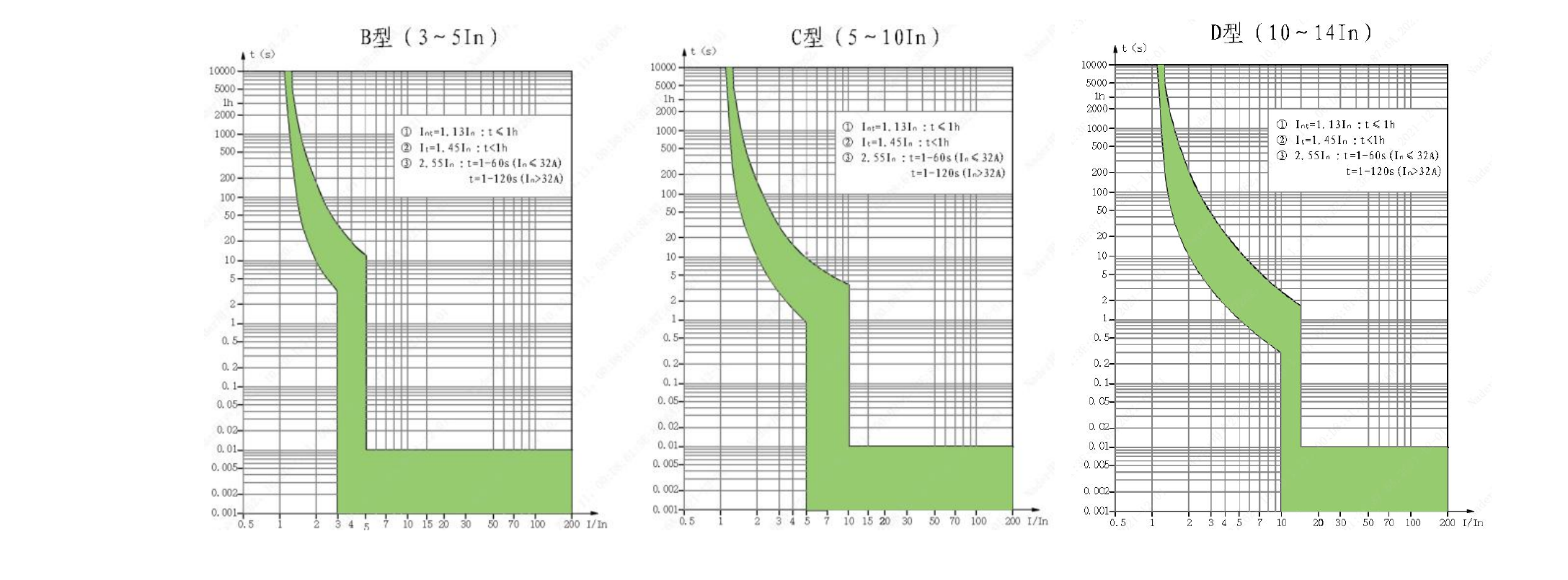

Время-токовые характеристики

Схемы установки и подключения

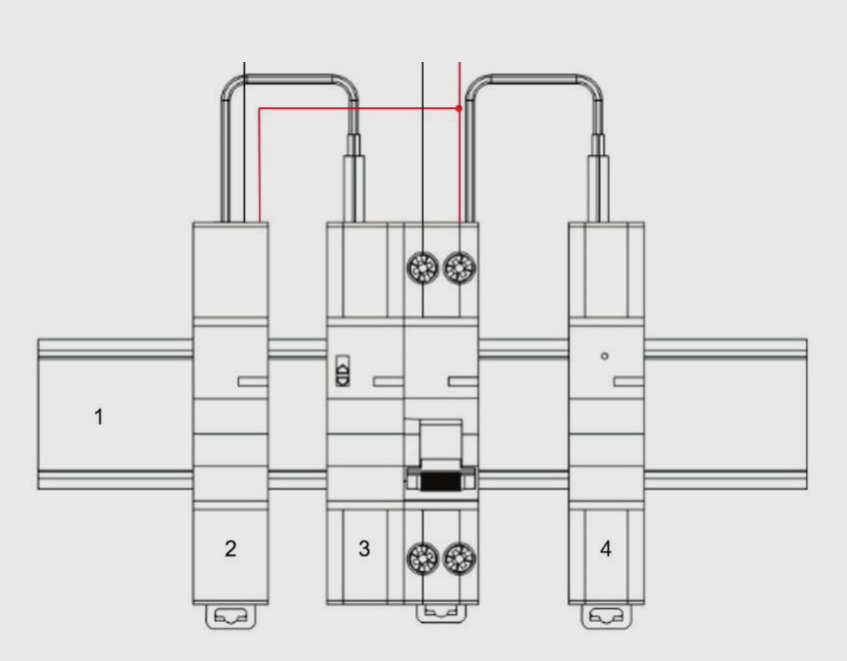

Схема NDB5E-40: 1 — DIN-рейка TH35-7,5; 2 — модуль питания (AC), подключение по маркировке на корпусе, сечение провода не более 5 мм², питание брать с вводных клемм автомата; 3 — IoT-автомат; 4 — модуль связи (RS485, 4G, ETH, Wi-Fi).

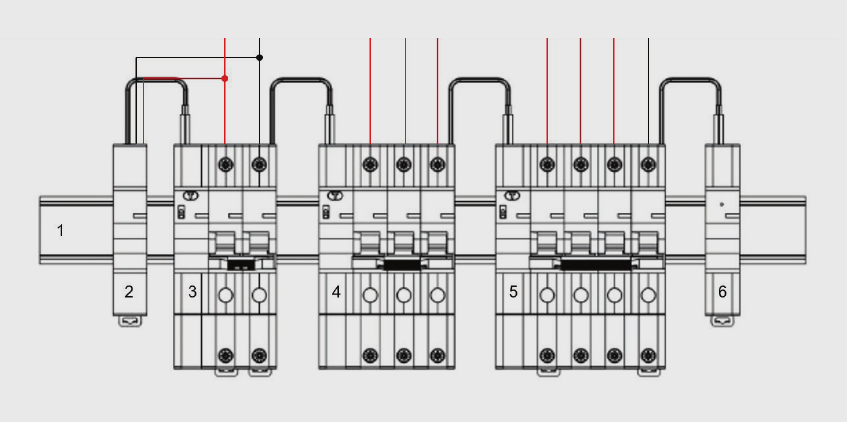

Схема NDB5E-80/NDB5EL: 1 — DIN-рейка TH35-7,5; 2 — модуль питания (AC), сечение провода не более 5 мм², питание с вводных клемм автомата; 3 — 2P IoT-АВДТ; 4 — 3P IoT-АВДТ (только для подключения по схеме «треугольник»); 5 — 4P IoT-АВДТ; 6 — модуль связи (RS485, 4G, ETH, Wi-Fi).

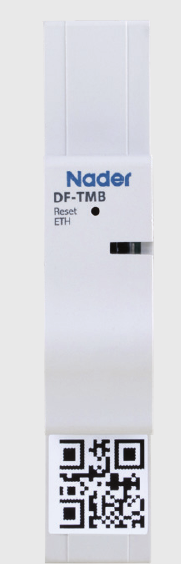

Наклейка шлюза с QR-кодом: MAC-адрес модуля связи (только Wi-Fi/4G/NB)

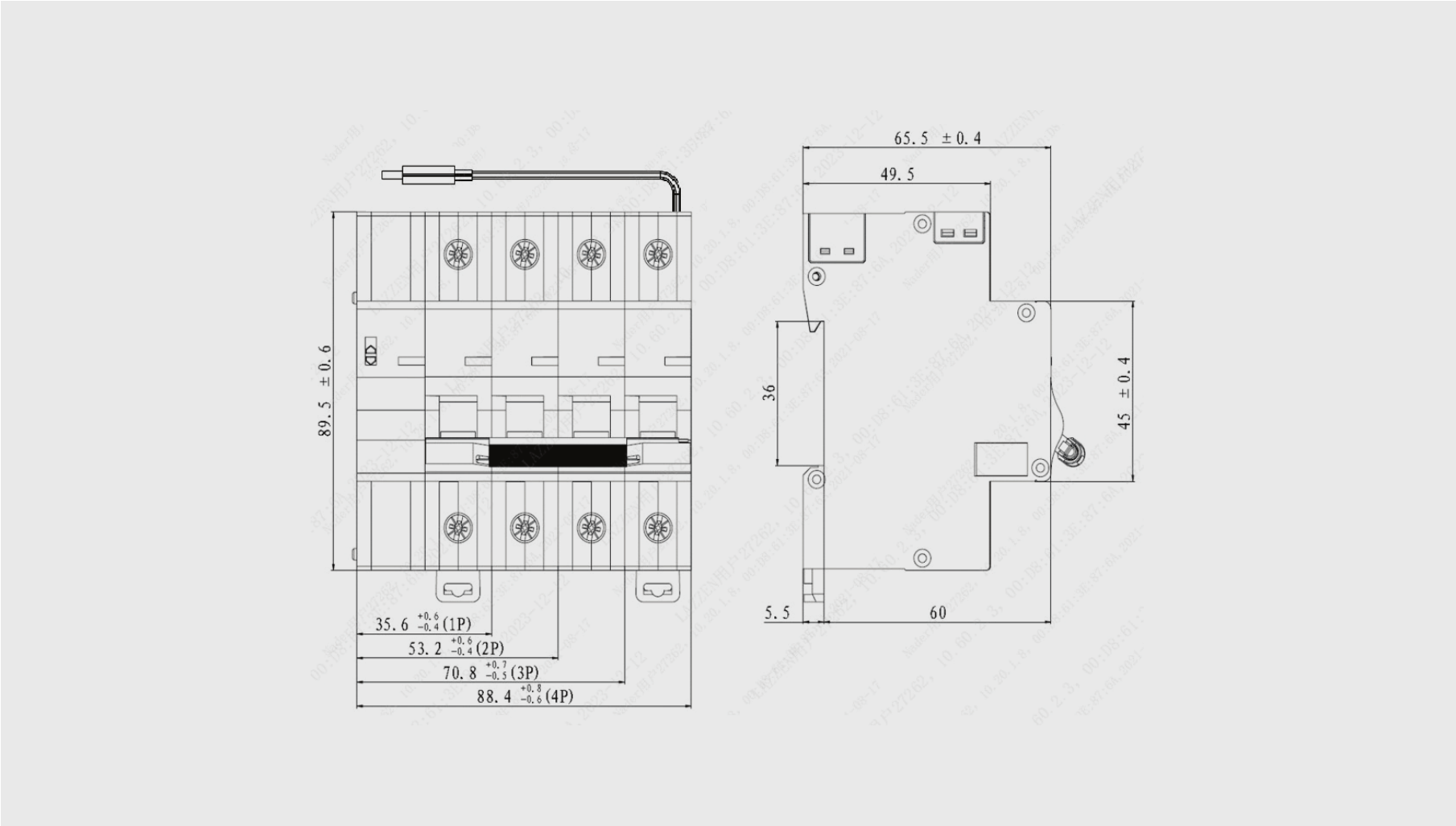

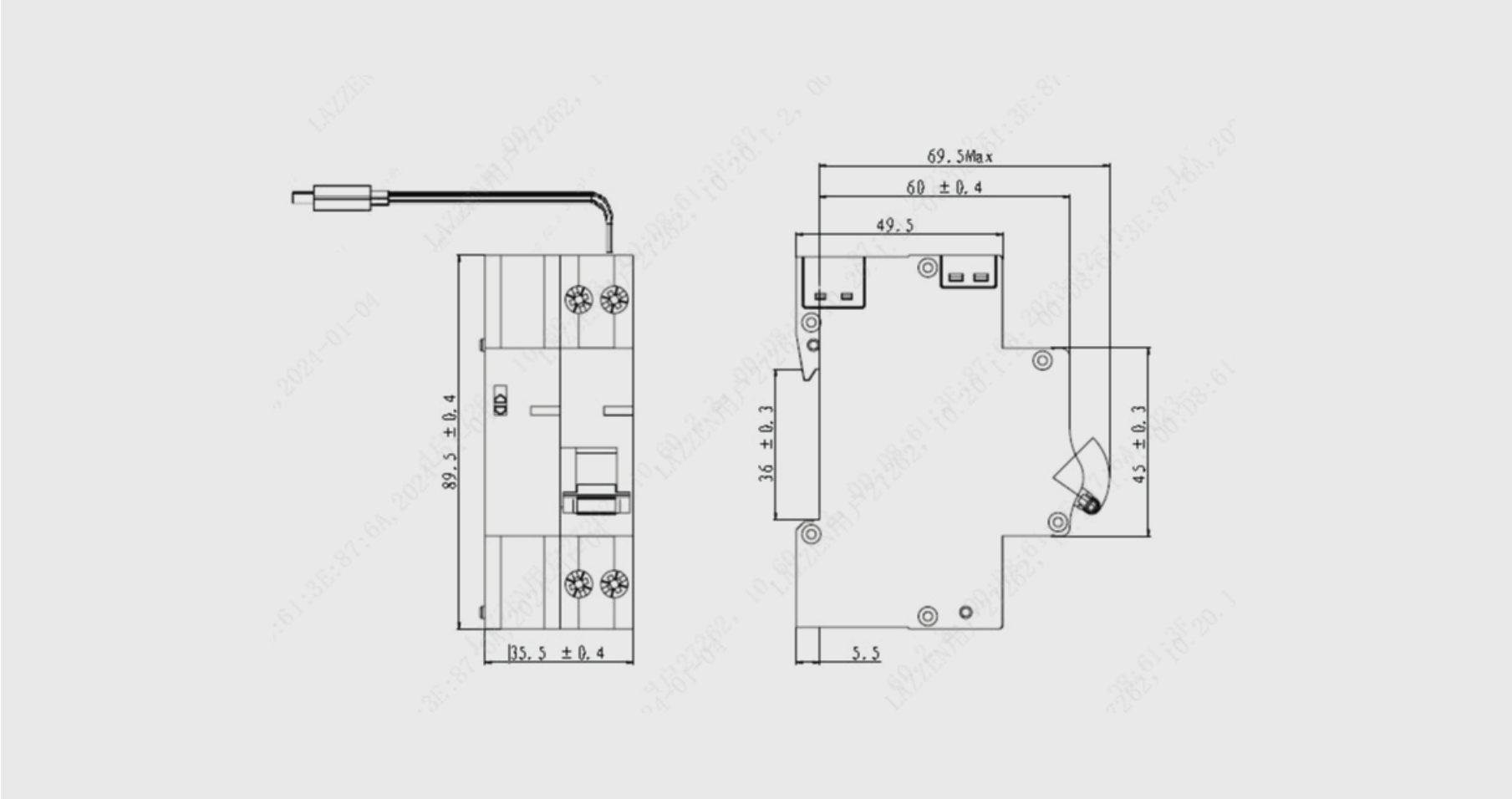

Габаритные и установочные размеры

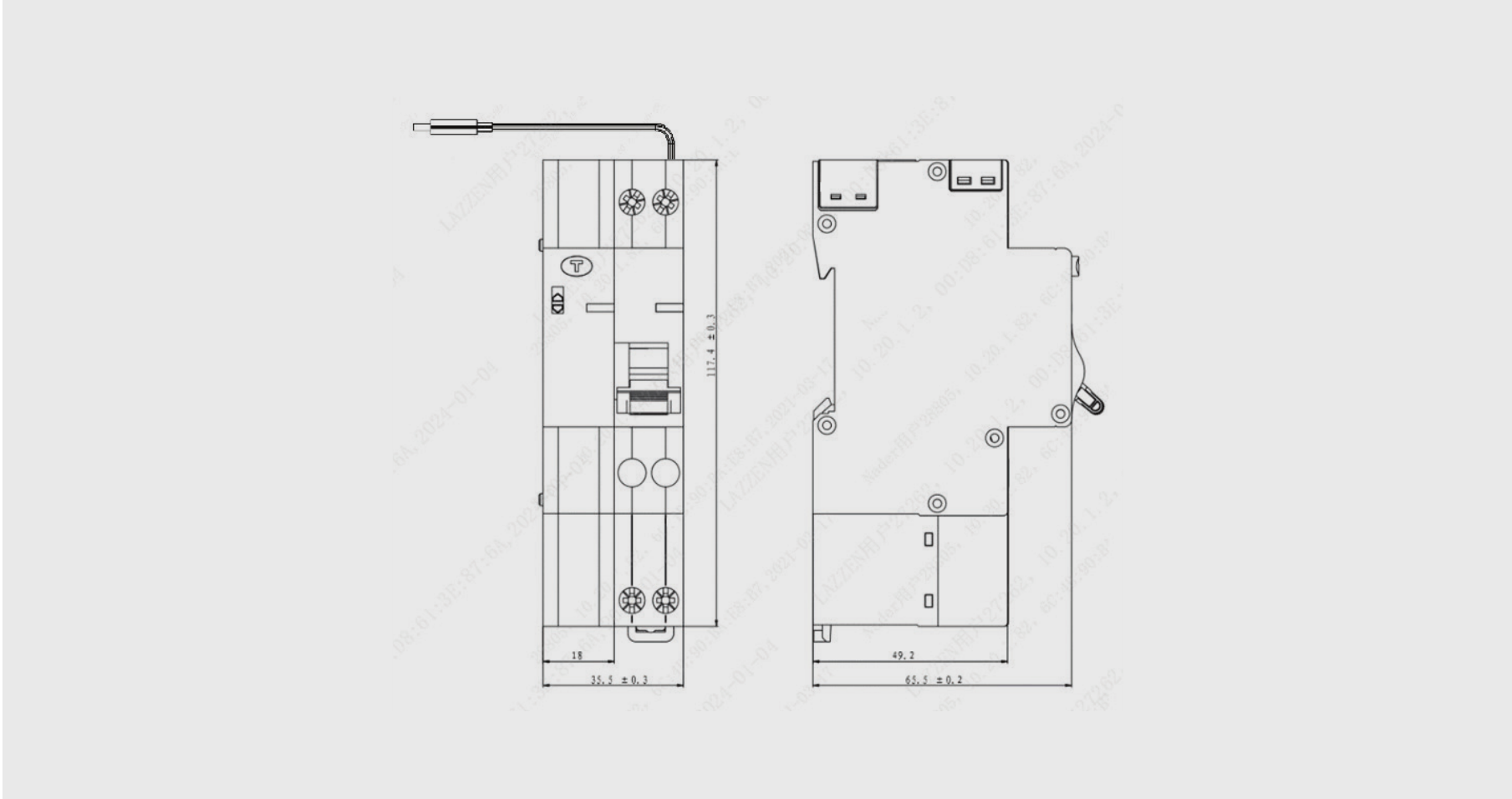

NDB5EL-40: габаритные и установочные размеры

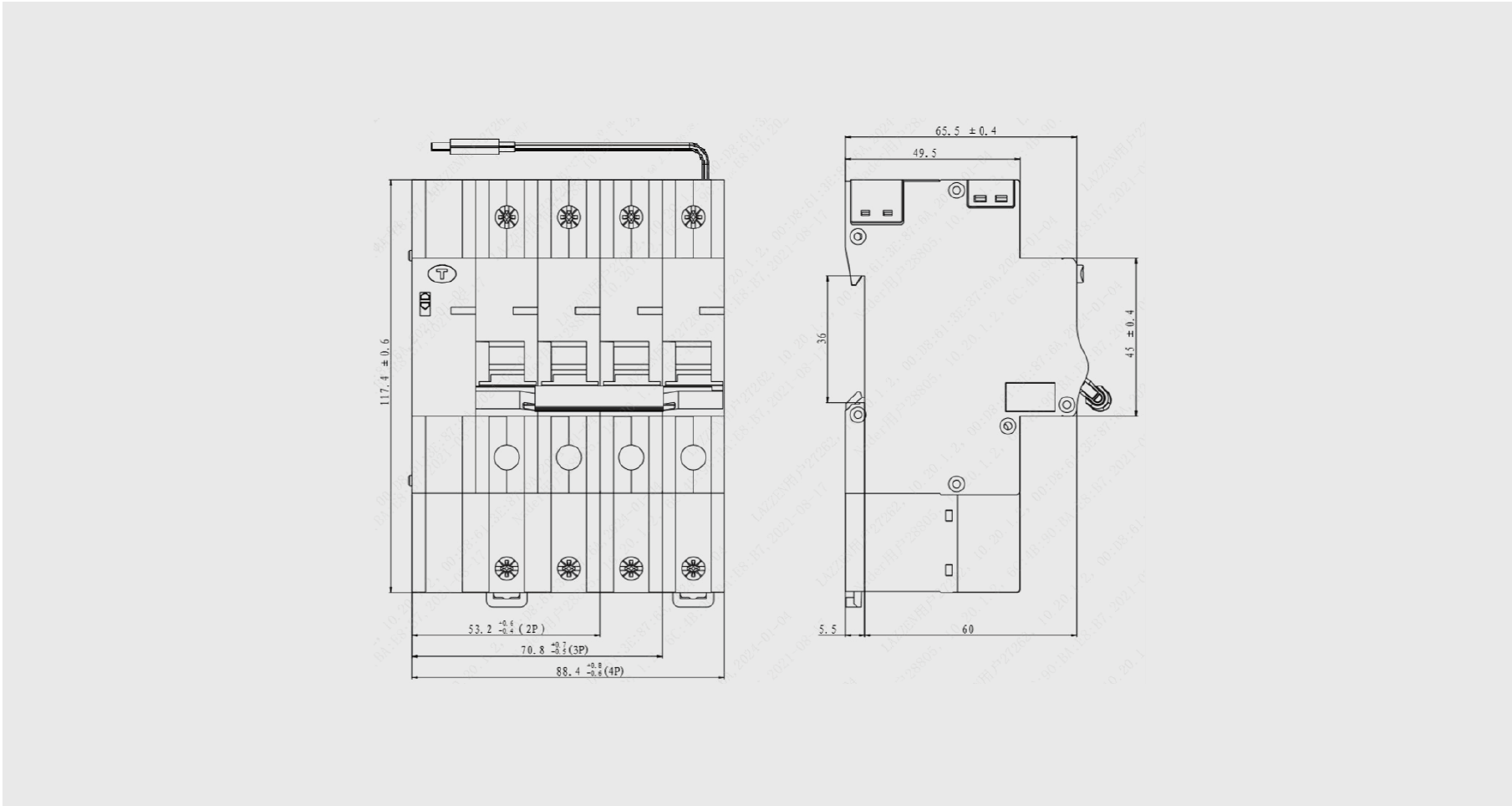

NDB5EL-80: габаритные и установочные размеры

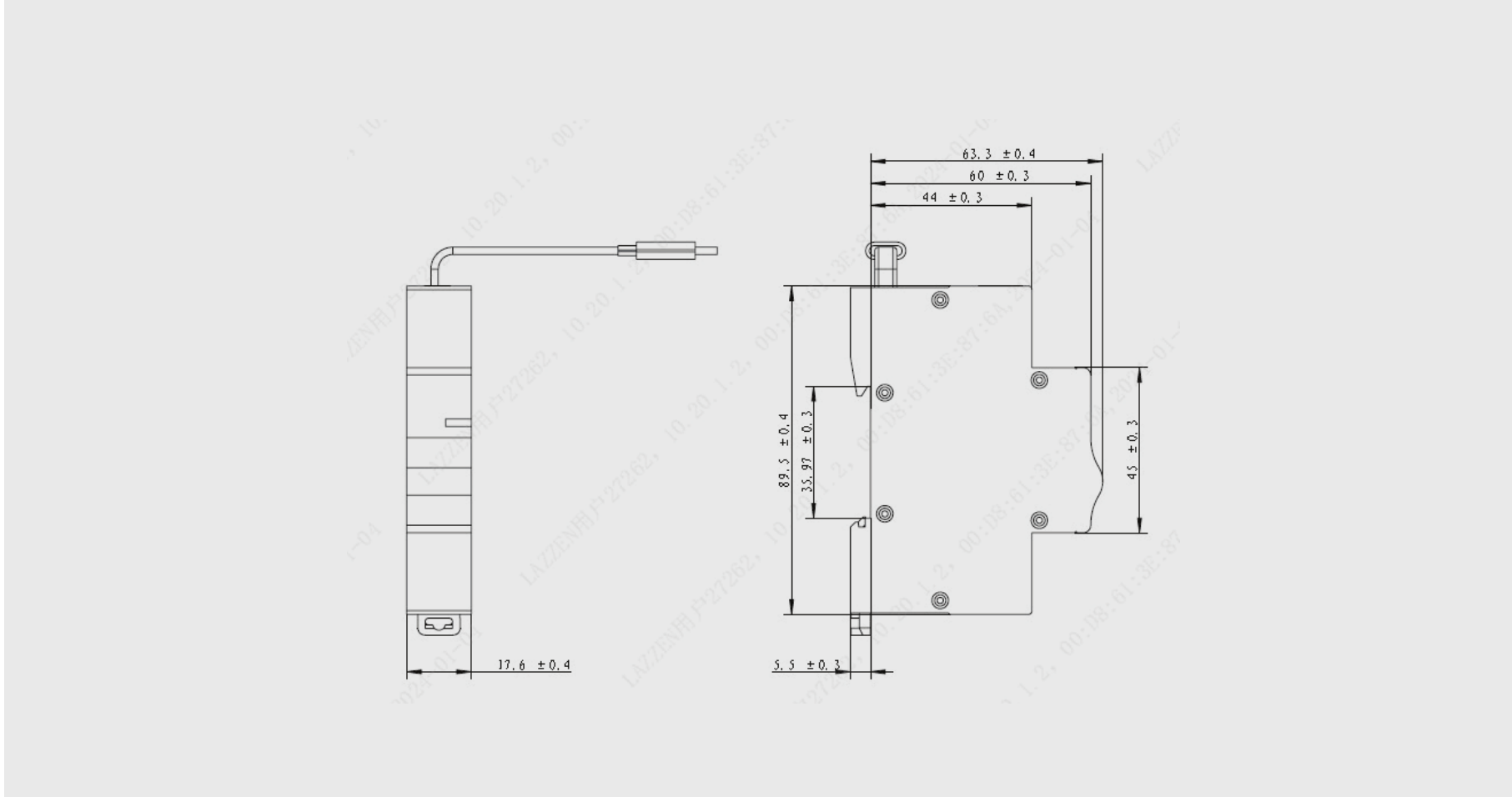

DF-P6: габаритные и установочные размеры

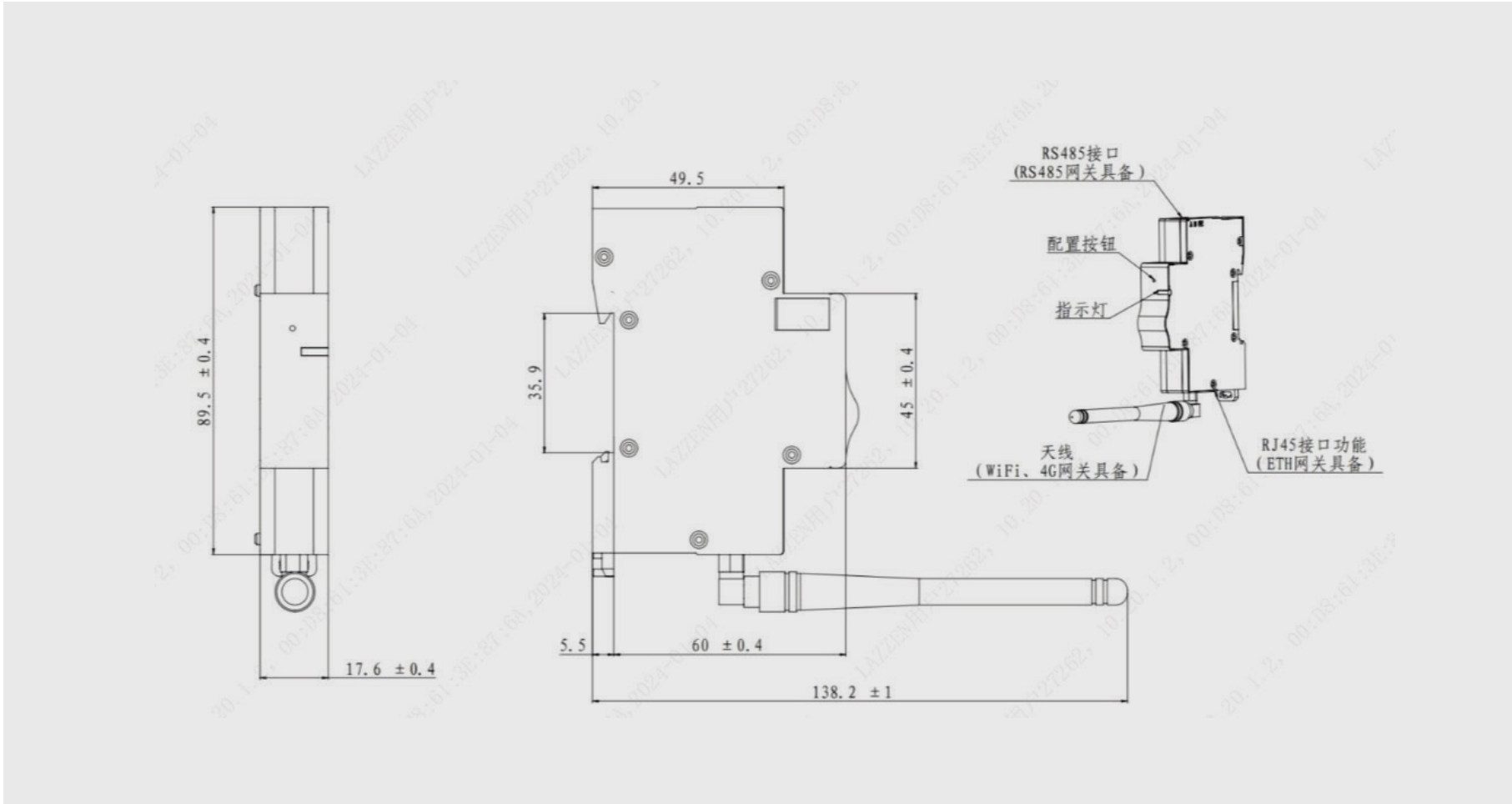

DF-TMB: габаритные и установочные размеры

Принадлежности для модуля связи

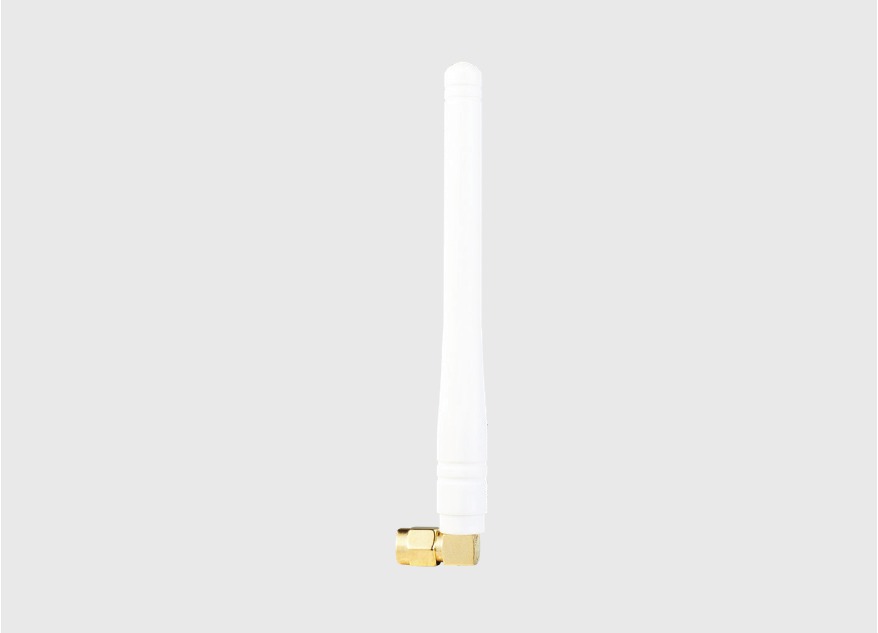

Антенна Wi-Fi выносная, SMA, 108 мм, 2,4 ГГц

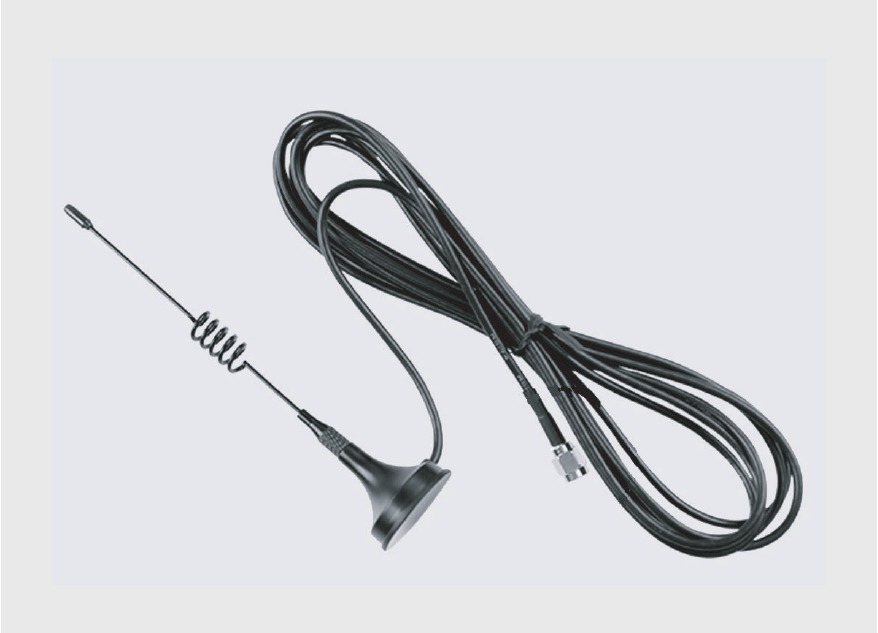

Антенна на магнитном основании, SMA, кабель 1,5 м, 2,4 ГГц

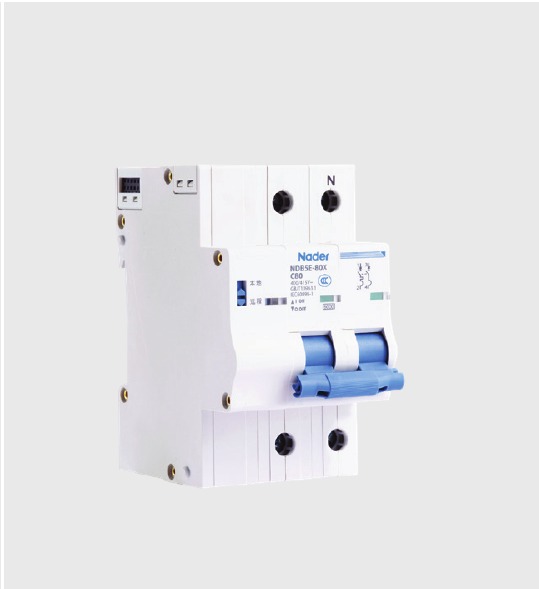

Исполнение NDB5E-80X (Wi-Fi, моноблок)

NDB5E-80X — моноблок: электропривод, модуль учёта и модуль Wi-Fi встроены слева от автомата, отдельные модули DF-P6 и DF-TMB не нужны. Исполнения 1P (с выводом N) и 2P, AC 230/240 В, 50 Гц, 6–80 А, характеристики B, C, D, Icn = Ics = 6 кА, электрическая износостойкость 6000 циклов, потребление в режиме ожидания не более 0,33 Вт, измерение температуры ±2 °C. Таймер — недельный цикл, до 5 программ включения/отключения. Пример кода: NDB5E-80XC40/2 WiFi.

Подключение к Wi-Fi: переключатель слева перевести в режим «местное», красный индикатор мигает часто (5 Гц) — режим SmartConfig; в приложении EspTouch (Espressif) ввести пароль Wi-Fi и выбрать режим широковещательной рассылки (или отсканировать QR-код изделия). Красный мигает редко (1 Гц) — Wi-Fi настроен, нет связи с роутером; зелёный горит — подключено к роутеру; зелёный мигает 1 Гц — подключено к облаку. После этого переключатель перевести в «дистанционное».

NDB5E-80X нет в прайсе Lazzen 01.2026, в конфигуратор не включён; поставка — по запросу.

Структура кода заказа

Структура кода заказа (каталог 2024, стр. 1-4, 1-5; прайс 01.2026)

Позиция	Значение	Варианты
ND	код предприятия	Nader (Lazzen)
B	вид изделия	модульный автоматический выключатель
5	порядковый номер разработки	5
E	код разработки	IoT-исполнение
L	производная серия	нет — автомат; L — с защитой от утечки (АВДТ)
-40 / -80	типоразмер корпуса	40 А или 80 А
X	производное исполнение	моноблок со встроенным Wi-Fi (только NDB5E-80X)
B / C / D	характеристика расцепления	B, C, D
6…80	номинальный ток, А	корпус 40: 6–40; корпус 80: 6–80
/1P…/4P	число полюсов	NDB5E-40: 1P+N; NDB5E-80: 1P, 1P+N, 2P, 3P, 3P+N, 4P; NDB5EL-40: 2P; NDB5EL-80: 2P, 3P, 4P
30mA / 100mA / 300mA	ток утечки (NDB5EL)	30, 100, 300 мА
/A	тип расцепителя дифф. тока (NDB5EL)	A
WiFi	способ связи (NDB5E-80X)	Wi-Fi

Коды модулей

Код	Расшифровка
DF-TMB-RS485 / -4G / -ETH / -WiFi&RS485	DF — электронный аксессуар; TMB — модуль связи; суффикс — способ связи

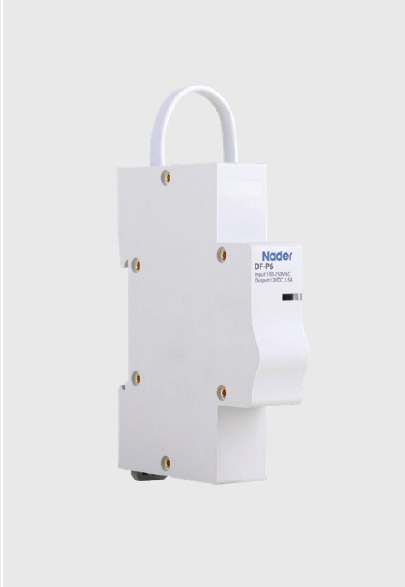

DF-P6	DF — электронный аксессуар; P — модуль питания; 6 — модуль 18 мм, питание от сети переменного тока (по каталогу 8 — 18 мм, питание от постоянного тока)

Модули DF-P6 и DF-TMB и принадлежности для модуля связи (антенны, вилка RS485) в прайсе Lazzen 01.2026 отсутствуют — наличие и цену уточняйте у менеджера. В прайсе есть удлинитель NDB5E Type-C 50 см (арт. 114700010), он доступен в конфигураторе. Источники: каталог Lazzen «NDB5E系列物联网小型断路器样本» (12.04.2024, CN), спецификации NDB5E-40 (NDT-23456, ред. 1, 15.04.2024, CN; EN-версия), NDB5E-80 (NDT-04884, ред. 4, 2022, EN), NDB5E-80X Wi-Fi (NDT-13353, ред. 2, 2022, CN); коды заказа — прайс Lazzen 01.2026.

NDB5E-40/80/80X — технические характеристики (каталог 2024, стр. 1-6)

Параметр	NDB5E-40	NDB5E-80	NDB5E-80X (Wi-Fi)
Число полюсов	1P+N (в каталоге «2P»: один защищённый полюс, коммутируемая нейтраль)	1P, 2P, 3P, 4P (по прайсу также 1P+N, 3P+N)	1P, 2P
Номинальный ток In, А	6, 10, 16, 20, 25, 32, 40	6, 10, 16, 20, 25, 32, 40, 50, 63, 80	6, 10, 16, 20, 25, 32, 40, 50, 63, 80
Номинальное рабочее напряжение Ue, В	AC 230/240	AC 230/240 (1P, 2P); AC 400/415 (3P, 4P)	AC 230/240
Номинальное напряжение изоляции Ui, В	500	500	500
Номинальное импульсное выдерживаемое напряжение Uimp, кВ	4	4	4
Испытательное напряжение промышленной частоты (1 мин), кВ	2,5	2,5	2,5
Частота, Гц	50/60	50/60	50
Температура калибровки, °C	+30	+30	+30
Характеристика мгновенного расцепления	B: 3–5 In; C: 5–10 In; D: 10–14 In	B: 3–5 In; C: 5–10 In; D: 10–14 In	B: 3–5 In; C: 5–10 In; D: 10–14 In
Номинальная отключающая способность Icn, кА	6	6	6
Рабочая отключающая способность Ics, кА	6	6	6
Электрическая износостойкость, циклов	4000	6000	6000
Механическая износостойкость, циклов	10000	10000	10000
Сечение подключаемых проводников, мм²	1–10 (винт M4, 1,2 Н·м)	1–25 (винт M5, 2,0 Н·м)	1–25 (винт M5, 2,0 Н·м)
Габариты Ш×В×Г, мм	36×89,5×65,5	36 (1P) / 54 (2P) / 72 (3P) / 90 (4P) × 89,5 × 65,5	36 (1P) / 54 (2P) × 89,5 × 65,5
Степень защиты	IP20	IP20	IP20
Модуль управления и учёта: входное напряжение	DC 12 В	DC 12 В	питание от сети (встроенный модуль)
Потребление в режиме ожидания, Вт	< 0,5	< 0,5	≤ 0,33
Погрешность измерения тока / напряжения	±0,5 % / ±0,5 %	±0,5 % / ±0,5 %	±0,5 % / ±0,5 %
Погрешность измерения температуры	±1 °C	±1 °C	±2 °C
Класс точности учёта электроэнергии	1	1	1

NDB5EL-40/80 — технические характеристики (каталог 2024, стр. 1-7)

Параметр	NDB5EL-40	NDB5EL-80
Число полюсов	2P (один защищённый полюс, коммутируемая нейтраль)	2P (один защищённый полюс, второй коммутируемый); 3P; 4P (три защищённых полюса, коммутируемая нейтраль)
Номинальный ток In, А	6, 10, 16, 20, 25, 32, 40	6, 10, 16, 20, 25, 32, 40, 50, 63, 80
Номинальное рабочее напряжение Ue, В	AC 230/240	AC 230/240 (2P); AC 400/415 (3P, 4P)
Номинальное напряжение изоляции Ui, В	500	500
Uimp, кВ	4	4
Испытательное напряжение (1 мин), кВ	2,5	2,5
Температура калибровки, °C	+30	+30
Характеристика мгновенного расцепления	B: 3–5 In; C: 5–10 In; D: 10–14 In	B: 3–5 In; C: 5–10 In; D: 10–14 In
Номинальная отключающая способность Icn, кА	6	6
Электрическая износостойкость, циклов	4000	6000
Механическая износостойкость, циклов	10000	10000
Тип расцепителя дифференциального тока	A	A
Номинальный отключающий дифференциальный ток IΔn, мА	30, 100, 300	30, 100, 300
Время отключения при утечке	не более 0,1 с	не более 0,1 с
Сечение подключаемых проводников, мм²	1–10	1–25
Габариты Ш×В×Г, мм	36×117,5×65,5	54 (2P) / 72 (3P) / 90 (4P) × 117,5 × 65,5
Степень защиты / степень загрязнения	IP20 / 2	IP20 / 2
Температура эксплуатации / хранения	−25…+55 °C / −40…+70 °C	−25…+55 °C / −40…+70 °C
Модуль управления и учёта	DC 12 В, ожидание < 0,5 Вт; ток и напряжение ±0,5 %, температура ±1 °C, энергия — класс 1	DC 12 В, ожидание < 0,5 Вт; ток и напряжение ±0,5 %, температура ±1 °C, энергия — класс 1

Модули DF-TMB и DF-P6 (каталог 2024, стр. 1-8; спецификации NDB5E-40/80)

Параметр	Модуль связи DF-TMB	Модуль питания DF-P6
Назначение	шлюз: связь автоматов с платформой/приложением	питание DC 12 В для автоматов и шлюза
Входное напряжение	DC 12 В	AC 100–250 В
Выход	—	DC 12 В, 2,5 А (каталог 2024; в спецификациях 2022–2024 — 1 А)
Интерфейсы / исполнения	RS485, 4G, Ethernet (RJ45), Wi-Fi&RS485	—
Протоколы	RS485 — Modbus; 4G и Ethernet — MQTT; Wi-Fi&RS485 — MQTT (Wi-Fi) и Modbus (RS485)	—
Антенный разъём	SMA	—
Габариты Ш×В×Г, мм	18×89,5×65,5	18×89,5×65,5
Расположение	справа от группы автоматов	слева от группы автоматов

Интеллектуальные функции (каталог 2024, стр. 1-8, 1-9)

Группа	Функция	Параметры и пояснения
Защита	Защита от перегрузки	1,13 In — не срабатывает, 1,45 In — срабатывает (в течение условного времени)
Защита	Защита от короткого замыкания	характеристики B/C/D (автоматы и АВДТ)
Защита	Защита от повышенного напряжения	уставка 275,0 В (2P, 4P), 480,0 В (3P); возврат при 255 В (NDB5E-40) или Ue×1,109 (NDB5E-80)
Защита	Защита от пониженного напряжения	уставка 161 В (2P, 4P), 266 В (3P); по спецификации NDB5E-40 — 165 В, возврат 185 В
Защита	Автоповторное включение	после восстановления напряжения автомат включается сам; более 3 автовключений за 10 мин — автовключение блокируется
Защита	Ограничение мощности	задаётся верхний предел мощности, при достижении — отключение
Защита	Защита от перегрева	сигнал при 70 °C, отключение при 90 °C
Защита	Защита от обрыва фазы	отключение при обрыве фазы (3P, 4P)
Защита	Защита от перекоса фаз	отключение при несимметрии токов (3P)
Защита	Защита от неправильного чередования фаз	отключение (3P, 4P; по спецификации NDB5E-80)
Защита	Защита от утечки (NDB5EL)	30/100/300 мА, отключение за время не более 0,1 с; тип A (включает AC)
Учёт и управление	Таймер	задаётся время включения/отключения линии; у NDB5E-80X — недельный цикл, до 5 программ
Учёт и управление	Учёт тока / напряжения	погрешность ±0,5 %
Учёт и управление	Учёт электроэнергии	класс 1
Учёт и управление	Дистанционное включение / отключение	не более 3 с / не более 2 с
Учёт и управление	Контроль температуры	погрешность ±1 °C
IoT	Мобильное приложение	безопасность и энергопотребление потребителя
IoT	Облачная платформа	управление через интеллектуальную платформу электроснабжения, разграничение прав по уровням
IoT	Локальные (граничные) вычисления	контроль и управление без зависимости от облака
IoT	Передача данных в реальном времени	напряжение, ток, электроэнергия, температура
IoT	Журнал аварий	запись и выгрузка аварий и обслуживания (10 тревог, 10 аварий, 30 переключений)
IoT	Интерфейсы	Wi-Fi, RS485, 4G, RJ45
Управление и монтаж	Местное ручное управление	рукояткой аппарата
Управление и монтаж	Местное электрическое управление	автоматическое включение/отключение на месте
Управление и монтаж	Дистанционное управление	из мобильного приложения и облака
Управление и монтаж	Блокировка на время обслуживания	переключатель «местное/дистанционное»
Управление и монтаж	Самопроверка УЗО (NDB5EL)	дистанционно и кнопкой «Тест» на месте
Управление и монтаж	Монтаж	DIN-рейка TH35-7,5; модули соединяются кабелем Type-C

Условия эксплуатации

Параметр	Значение
Температура окружающего воздуха	−25…+55 °C, температура калибровки +30 °C
Температура хранения	−40…+70 °C
Высота над уровнем моря	не более 2000 м (выше — со снижением номинальных параметров)
Относительная влажность	не более 95 %; стойкость к влажному воздуху, соляному и масляному туману
Среда	без взрывоопасных сред, агрессивных газов и токопроводящей пыли, защищённое от дождя и снега место
Степень загрязнения	2
Категория применения / категория установки	A / II и III
Подвод питания	сверху
Протоколы связи	Modbus (RS485); MQTT (Wi-Fi, 4G, RJ45)

Индикация шлюза RS485 (спецификации NDB5E-40/80, п. 8.3)

Состояние	Значение
Индикаторы не горят	нет питания
Зелёный горит постоянно	ведомые устройства не обнаружены
Красный горит постоянно	неисправность шлюза (EEPROM, SRAM, связь с маршрутизатором или облаком)
Зелёный мигает 1 раз в секунду	регистрация завершена, нормальная работа
Зелёный мигает 5 раз в секунду	идёт регистрация
Красный мигает однократно	отсчёт удержания кнопки: 3, 6, 9 и 12 с
Удержать кнопку до 1 вспышки красного и отпустить	регистрация ведомых устройств шлюзом
Удержать кнопку до 4 вспышек красного и отпустить	сброс шлюза (во время сброса горит жёлтый, после — зелёный)

Принадлежности для модуля связи (каталог 2024, стр. 1-14)

Принадлежность	Характеристики

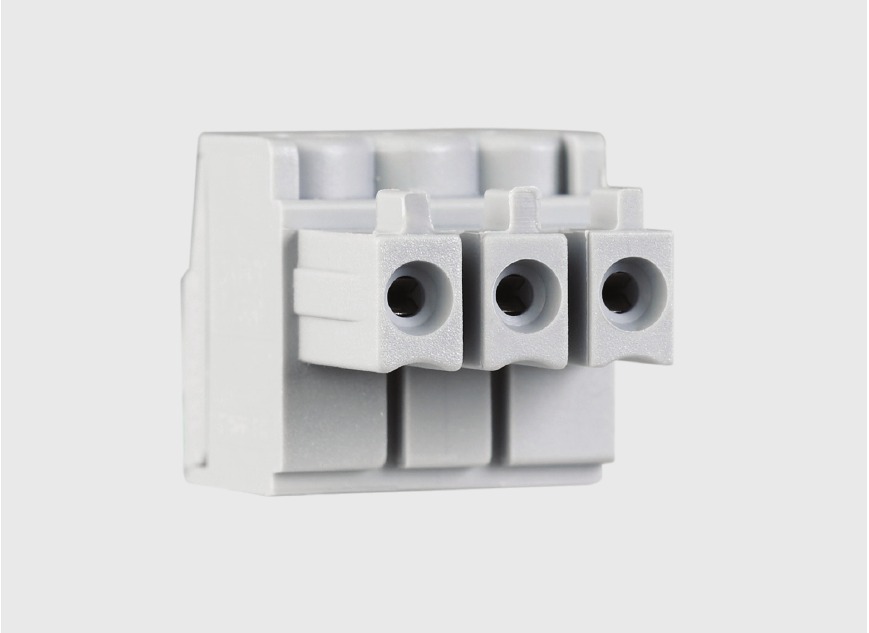

Вилка RS485	EC350V-B1349103PGY
Антенна Wi-Fi выносная (штыревая)	SMA (внутренний штырь), изгиб, длина 108 мм, 2,4 ГГц, усиление > 2 дБ, КСВН < 1,5

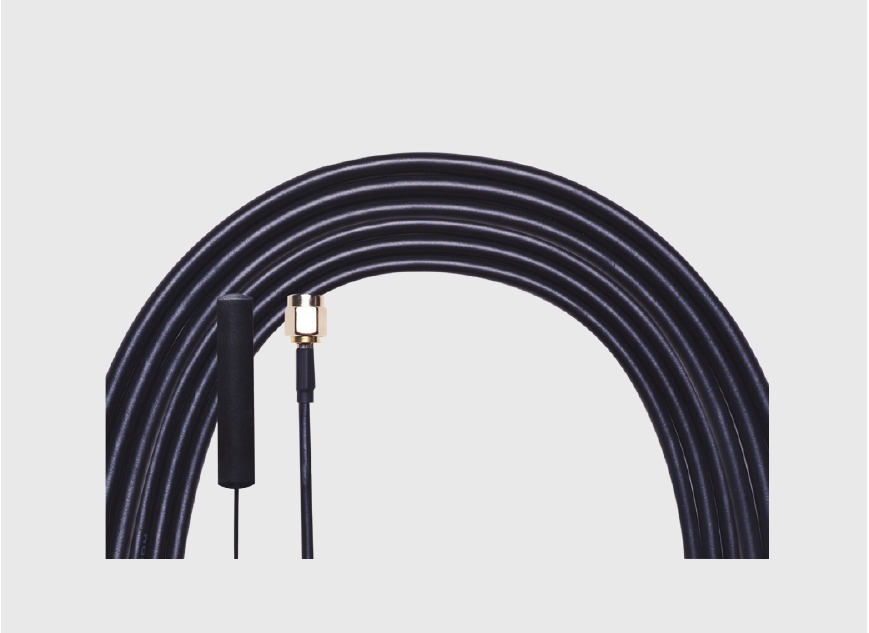

Антенна GSM (наклейка)	824–2170 МГц
Антенна на магнитном основании	SMA (внутренний штырь), кабель 1,5 м, 2,4 ГГц, усиление > 2 дБ, КСВН < 1,5
Удлинитель NDB5E Type-C, 50 см	кабель для соединения модулей; есть в прайсе 01.2026 (арт. 114700010)

			/			/
1	2	3		4	5		6

Расшифровка обозначения:

№	Параметр	Расшифровка
1	Серия	NDB5E-?: Серия не выбрана NDB5E-40 NDB5E-80 NDB5EL-40 NDB5EL-80
2	Характеристика отключения	B, C, D
3	Номинальный ток	In: 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63 А, 80 А
4	Количество полюсов	1P, 1P+N, 2P, 3P, 3P+N, 4P
5	Ток утечки	без символа: — (без дифф. защиты) 30mA: 30 мА 100mA: 100 мА 300mA: 300 мА
6	Тип расцепителя	без символа: — A

Аксессуары и дополнительные элементы:

Аксессуар	Описание	Обозначение в коде / артикул
Модуль питания	Питание DC 12 В для автоматов и модуля связи; вход AC 100–250 В; ширина 18 мм. Устанавливается слева от группы автоматов.	DF-P6
Модуль связи (шлюз)	Связь автоматов с платформой или мобильным приложением. Исполнения: RS485 (Modbus), 4G и Ethernet (MQTT), Wi-Fi&RS485 (MQTT и Modbus); антенный разъём SMA; ширина 18 мм. Устанавливается справа от группы автоматов.	DF-TMB-RS485, DF-TMB-4G, DF-TMB-ETH, DF-TMB-WiFi&RS485
Удлинитель Type-C, 50 см	Кабель для соединения модулей.	арт. 114700010 (прайс Lazzen 01.2026)
Вилка RS485	Принадлежность модуля связи.	EC350V-B1349103PGY
Антенна Wi-Fi выносная (штыревая)	SMA (внутренний штырь), изгиб, длина 108 мм, 2,4 ГГц, усиление > 2 дБ, КСВН < 1,5.	—
Антенна GSM (наклейка)	824–2170 МГц.	—
Антенна на магнитном основании	SMA (внутренний штырь), кабель 1,5 м, 2,4 ГГц, усиление > 2 дБ, КСВН < 1,5.	—

Серия NDB5E работает в составе системы: модуль питания DF-P6 слева, автоматы, модуль связи DF-TMB справа; модули соединяются кабелем Type-C. Один комплект «питание + шлюз» обслуживает группу, к нему можно добавить до 10 автоматов. Моноблок NDB5E-80X (встроенный Wi-Fi) работает без отдельных модулей DF-P6 и DF-TMB.

Модули DF-P6, DF-TMB, вилка RS485 и антенны в прайсе Lazzen 01.2026 отсутствуют — наличие и цену уточняйте у менеджера; удлинитель Type-C в прайсе есть. Источники: каталог Lazzen NDB5E (12.04.2024, стр. 1-8, 1-14), спецификации NDB5E-40/80.
