Интеллектуальный (IoT) автоматический выключатель NDB5E-80
NDB5E-80

Отправить запрос

Заполните форму ниже и наши менеджеры свяжутся с вами в ближайшее время и ответят на все ваши вопросы

С Политикой обработки персональных данных можно ознакомиться по ссылке.

Конфигуратор NDB5E-80

Загружаем параметры…
—

Состав оборудования

Основной товар
Аксессуары
Открыть корзину

NDB5E-80 — интеллектуальный автоматический выключатель в корпусе 80 А: 1P, 1P+N, 2P, 3P, 3P+N, 4P; AC 230/240 В (1P, 2P) и AC 400/415 В (3P, 4P); номинальный ток 6–80 А, характеристики B, C, D, отключающая способность 6 кА, электрическая износостойкость 6000 циклов. Кроме защит и учёта, многополюсные исполнения отключают линию при обрыве фазы (3P, 4P), перекосе фаз (3P) и неправильном чередовании фаз. Работает с модулем питания DF-P6 и модулем связи DF-TMB.

Особенности и преимущества

  • Полный набор защит: перегрузка, короткое замыкание, повышенное и пониженное напряжение, ограничение мощности, перегрев (сигнал при 70 °C, отключение при 90 °C), обрыв фазы, перекос фаз, утечка (NDB5EL).
  • Точный учёт: ток и напряжение с погрешностью ±0,5 %, электроэнергия — класс 1, температура ±1 °C.
  • Дистанционное включение не более 3 с, отключение не более 2 с; включение и отключение по расписанию (таймер).
  • IoT-функции: локальные (граничные) вычисления без зависимости от облака, дистанционная самопроверка УЗО, передача напряжения, тока, энергии и температуры, облачная платформа и мобильное приложение.
  • Журнал событий: 10 записей о тревогах, 10 об авариях и 30 о переключениях — с выгрузкой на платформу.
  • Переключатель «местное/дистанционное управление» блокирует дистанционные команды на время обслуживания.
  • Интерфейсы: RS485 (Modbus), 4G, Ethernet (RJ45) и Wi-Fi (MQTT).
  • Монтаж на DIN-рейку TH35-7,5, вертикально (отклонение не более ±5°) или горизонтально; степень защиты IP20 (в щите — IP40); степень загрязнения 2; соответствие RoHS.
  • Сертификаты CCC и CB; стандарты GB/T 10963.1, IEC 60898-1.

Внешний вид

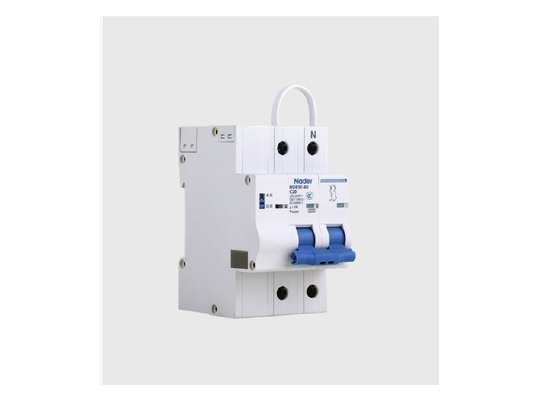

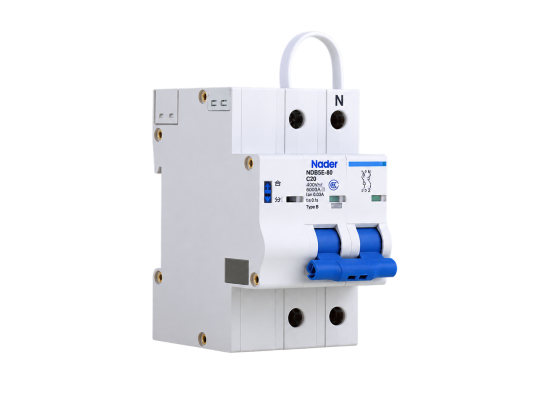

NDB5E-80 (2P)
NDB5E-80 (2P)

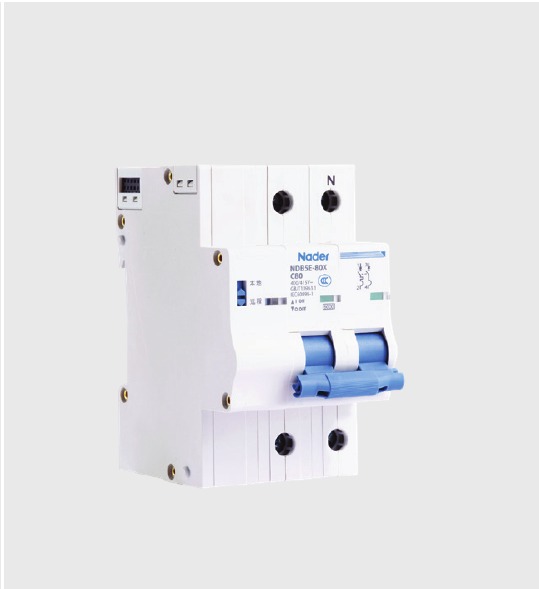

NDB5E-80X (Wi-Fi)
NDB5E-80X (Wi-Fi)

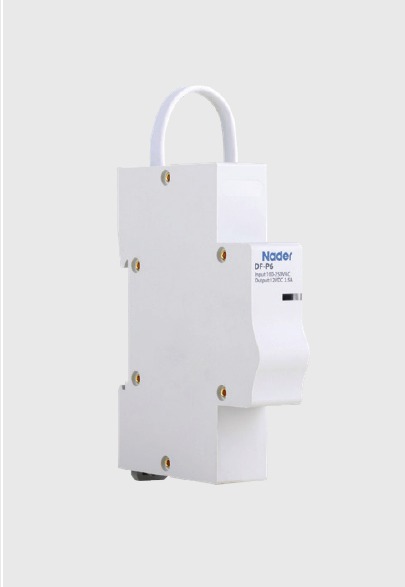

Модуль питания DF-P6
Модуль питания DF-P6

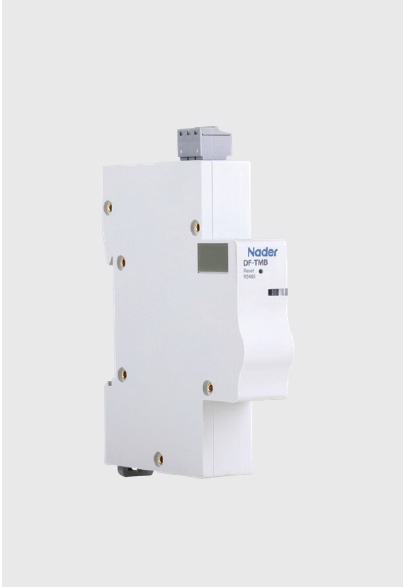

Модуль связи DF-TMB
Модуль связи DF-TMB

Время-токовые характеристики

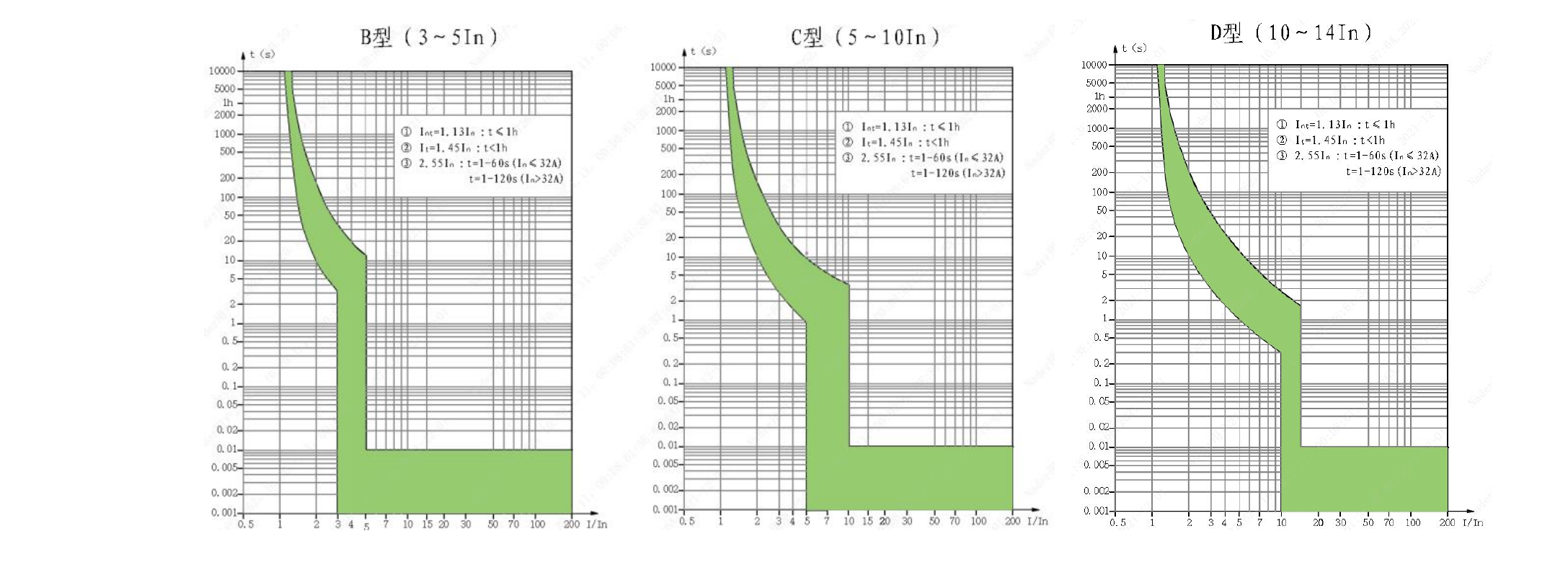

Время-токовые характеристики B (3–5 In), C (5–10 In), D (10–14 In): 1,13 In — t ≥ 1 ч; 1,45 In — t < 1 ч; 2,55 In — 1–60
Время-токовые характеристики B (3–5 In), C (5–10 In), D (10–14 In): 1,13 In — t ≥ 1 ч; 1,45 In — t < 1 ч; 2,55 In — 1–60 с (In ≤ 32 А), 1–120 с (In > 32 А)

Схема установки и подключения

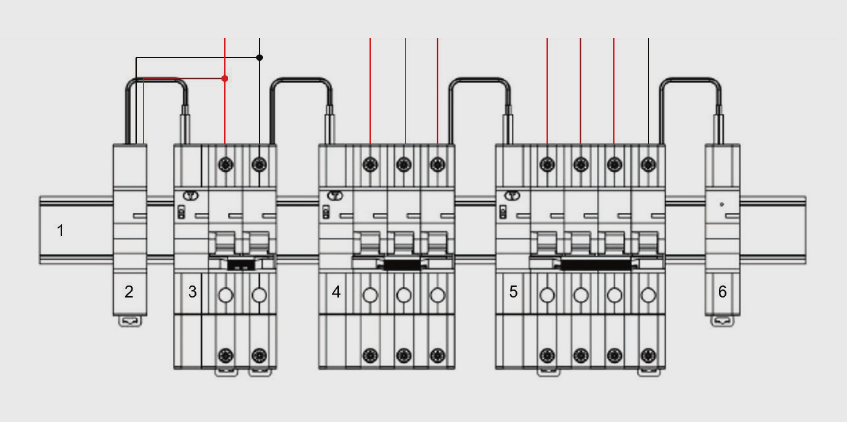

Схема NDB5E-80/NDB5EL: 1 — DIN-рейка TH35-7,5; 2 — модуль питания (AC), сечение провода не более 5 мм², питание с вводны
Схема NDB5E-80/NDB5EL: 1 — DIN-рейка TH35-7,5; 2 — модуль питания (AC), сечение провода не более 5 мм², питание с вводных клемм автомата; 3 — 2P IoT-АВДТ; 4 — 3P IoT-АВДТ (только для подключения по схеме «треугольник»); 5 — 4P IoT-АВДТ; 6 — модуль связи (RS485, 4G, ETH, Wi-Fi).

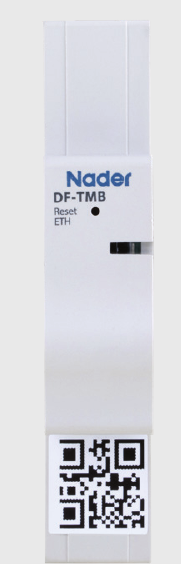

Наклейка шлюза с QR-кодом: MAC-адрес модуля связи (только Wi-Fi/4G/NB)
Наклейка шлюза с QR-кодом: MAC-адрес модуля связи (только Wi-Fi/4G/NB)

Габаритные и установочные размеры

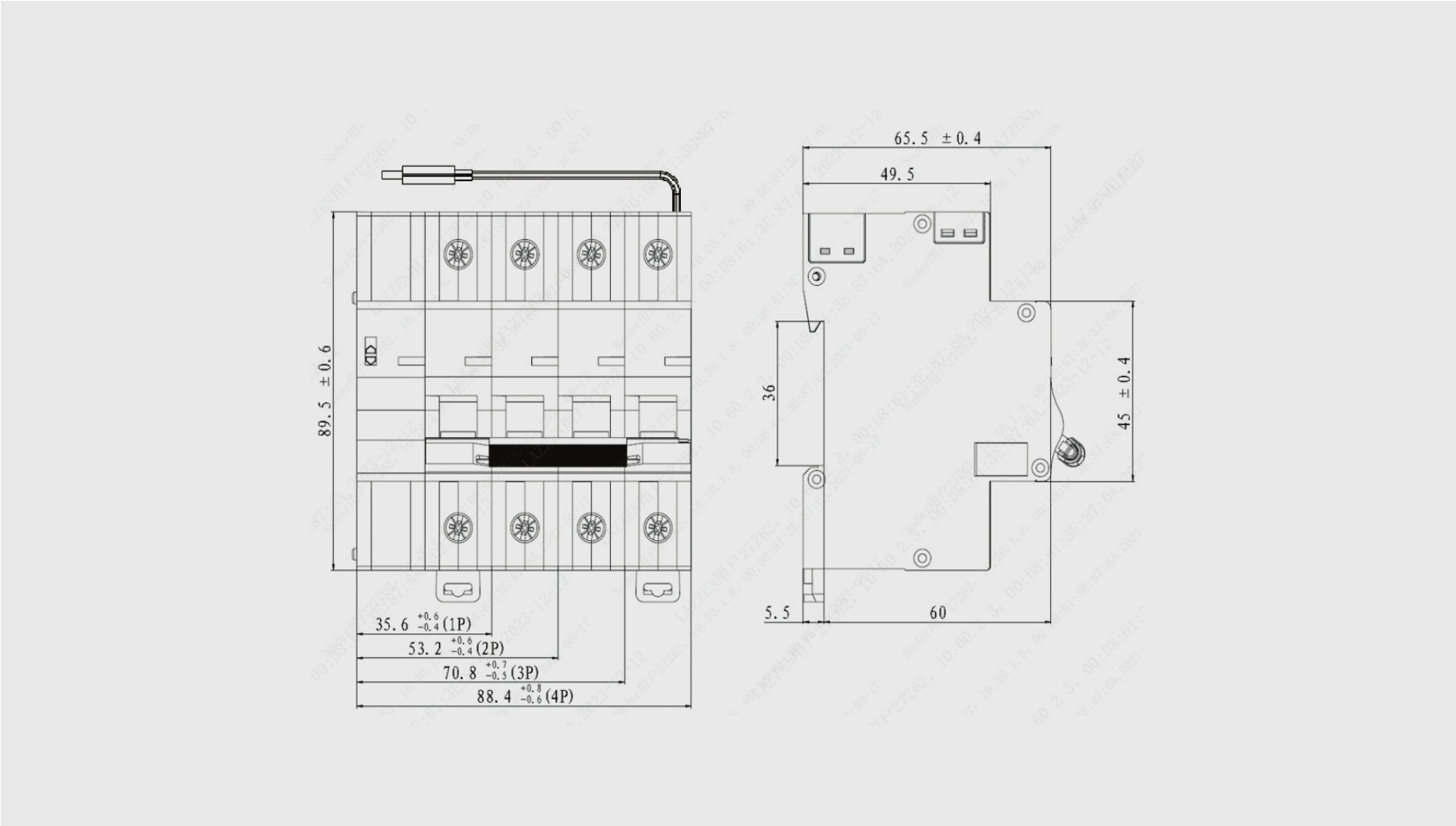

NDB5E-80: габаритные и установочные размеры
NDB5E-80: габаритные и установочные размеры

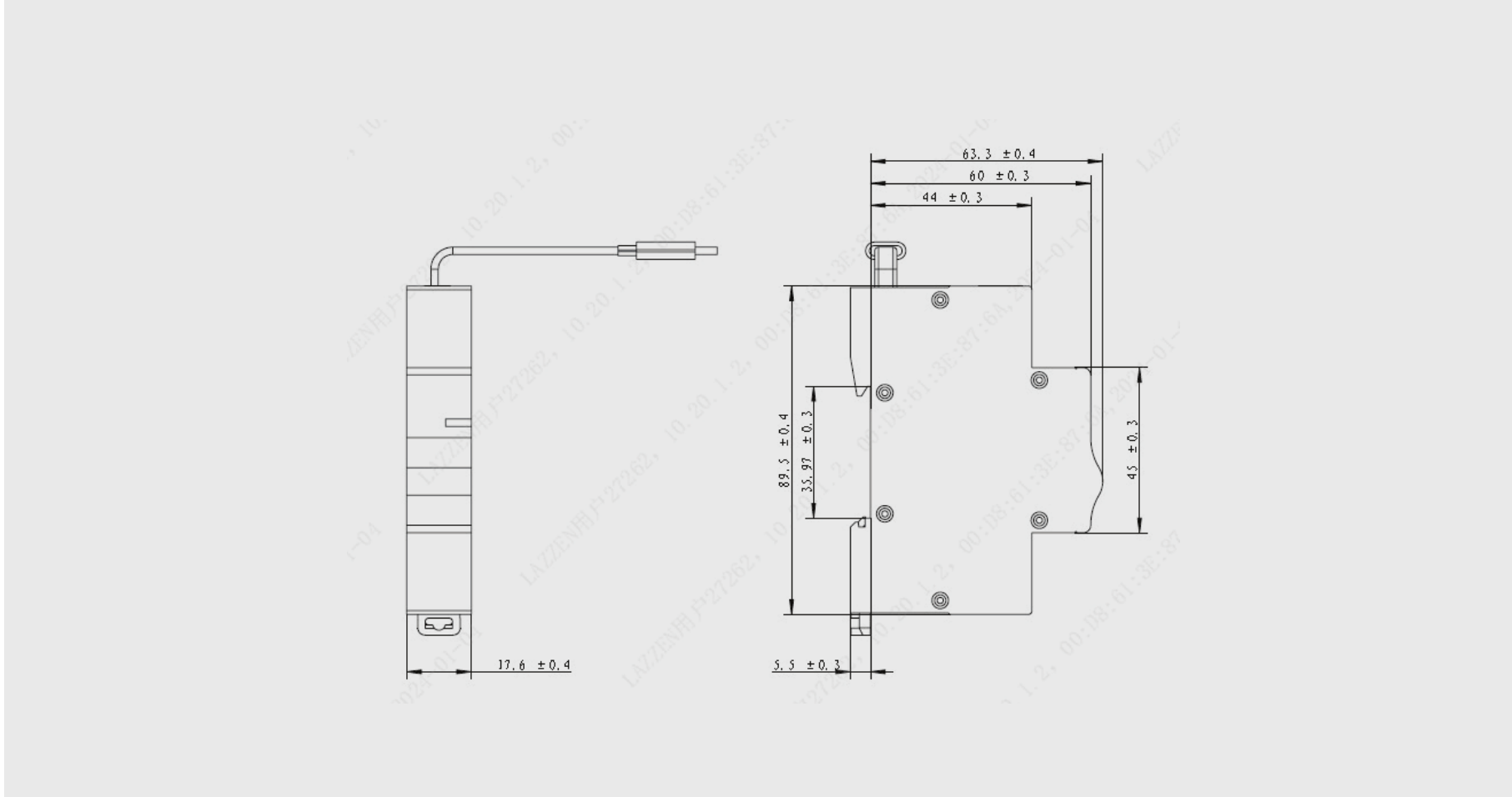

DF-P6: габаритные и установочные размеры
DF-P6: габаритные и установочные размеры

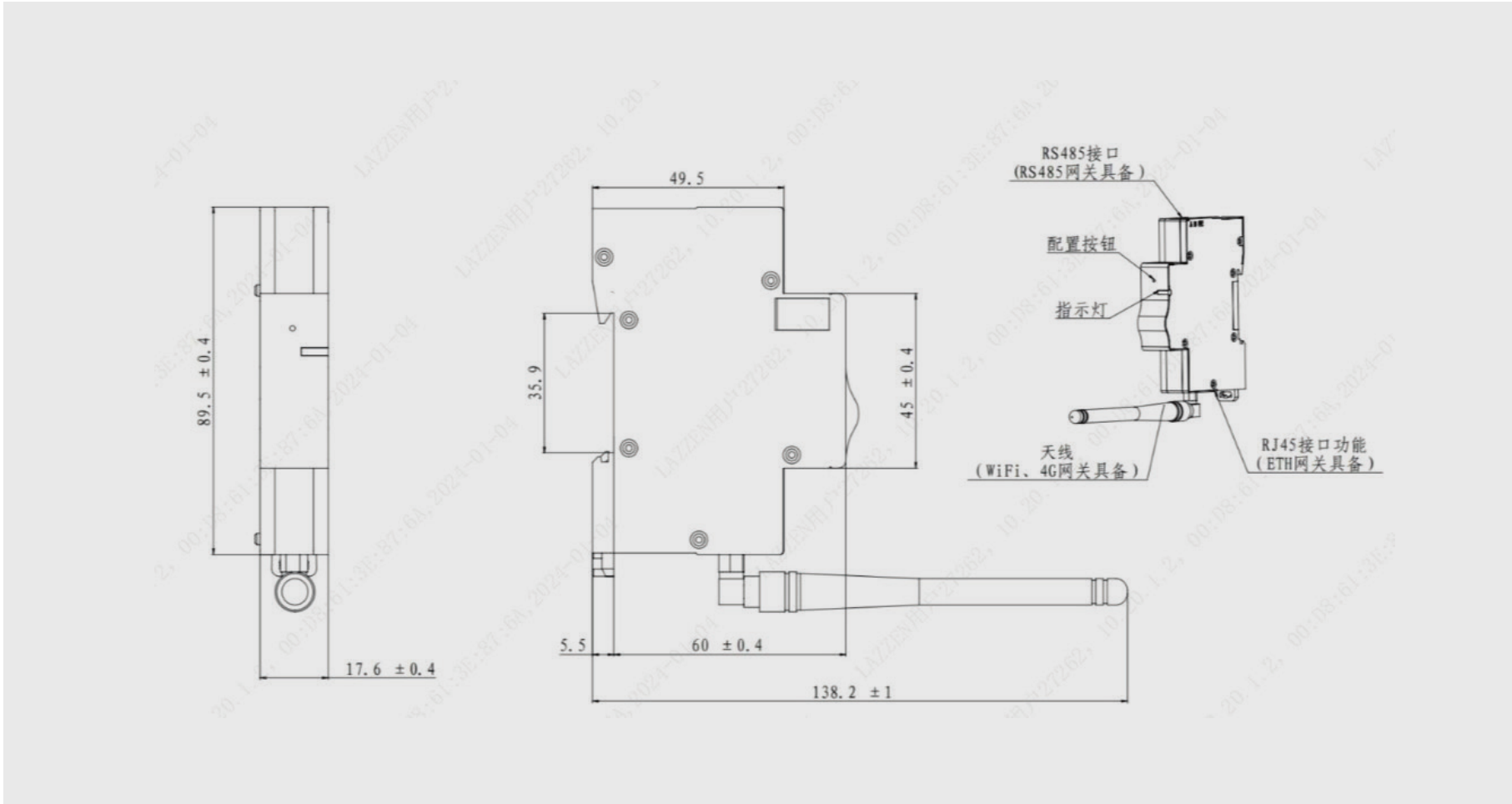

DF-TMB: габаритные и установочные размеры
DF-TMB: габаритные и установочные размеры

Исполнение NDB5E-80X (Wi-Fi, моноблок)

NDB5E-80X — моноблок: электропривод, модуль учёта и модуль Wi-Fi встроены слева от автомата, отдельные модули DF-P6 и DF-TMB не нужны. Исполнения 1P (с выводом N) и 2P, AC 230/240 В, 50 Гц, 6–80 А, характеристики B, C, D, Icn = Ics = 6 кА, электрическая износостойкость 6000 циклов, потребление в режиме ожидания не более 0,33 Вт, измерение температуры ±2 °C. Таймер — недельный цикл, до 5 программ включения/отключения. Пример кода: NDB5E-80XC40/2 WiFi.

Подключение к Wi-Fi: переключатель слева перевести в режим «местное», красный индикатор мигает часто (5 Гц) — режим SmartConfig; в приложении EspTouch (Espressif) ввести пароль Wi-Fi и выбрать режим широковещательной рассылки (или отсканировать QR-код изделия). Красный мигает редко (1 Гц) — Wi-Fi настроен, нет связи с роутером; зелёный горит — подключено к роутеру; зелёный мигает 1 Гц — подключено к облаку. После этого переключатель перевести в «дистанционное».

NDB5E-80X нет в прайсе Lazzen 01.2026, в конфигуратор не включён; поставка — по запросу.

Структура кода заказа

Структура кода заказа (каталог 2024, стр. 1-4, 1-5; прайс 01.2026)

ПозицияЗначениеВарианты
NDкод предприятияNader (Lazzen)
Bвид изделиямодульный автоматический выключатель
5порядковый номер разработки5
Eкод разработкиIoT-исполнение
Lпроизводная сериянет — автомат; L — с защитой от утечки (АВДТ)
-40 / -80типоразмер корпуса40 А или 80 А
Xпроизводное исполнениемоноблок со встроенным Wi-Fi (только NDB5E-80X)
B / C / Dхарактеристика расцепленияB, C, D
6…80номинальный ток, Акорпус 40: 6–40; корпус 80: 6–80
/1P…/4Pчисло полюсовNDB5E-40: 1P+N; NDB5E-80: 1P, 1P+N, 2P, 3P, 3P+N, 4P; NDB5EL-40: 2P; NDB5EL-80: 2P, 3P, 4P
30mA / 100mA / 300mAток утечки (NDB5EL)30, 100, 300 мА
/Aтип расцепителя дифф. тока (NDB5EL)A
WiFiспособ связи (NDB5E-80X)Wi-Fi

Коды модулей

КодРасшифровка
DF-TMB-RS485 / -4G / -ETH / -WiFi&RS485DF — электронный аксессуар; TMB — модуль связи; суффикс — способ связи
DF-P6DF — электронный аксессуар; P — модуль питания; 6 — модуль 18 мм, питание от сети переменного тока (по каталогу 8 — 18 мм, питание от постоянного тока)

Модули DF-P6 и DF-TMB обязательны для работы NDB5E-80 (кроме моноблока NDB5E-80X), но в прайсе Lazzen 01.2026 их нет: для заказа уточните наличие и цену у менеджера. Источники: каталог Lazzen «NDB5E系列物联网小型断路器样本» (12.04.2024, CN), спецификации NDB5E-40 (NDT-23456, ред. 1, 15.04.2024, CN; EN-версия), NDB5E-80 (NDT-04884, ред. 4, 2022, EN), NDB5E-80X Wi-Fi (NDT-13353, ред. 2, 2022, CN); коды заказа — прайс Lazzen 01.2026.

  • Номинальный ток In: 6–80 А
  • Отключающая способность Icn: 6 кА
  • Количество полюсов: 1P, 1P+N, 2P, 3P, 3P+N, 4P
  • Номинальное напряжение: AC 230/240 В, AC 400/415 В
  • Характеристика: B, C, D
  • Стандарт: GB/T 10963.1, IEC 60898-1
Особенности:

Примечания

  • Для работы нужны модуль питания DF-P6 (слева) и модуль связи DF-TMB (справа); модули соединяются кабелем Type-C, удлинитель 50 см — в конфигураторе.
  • Код заказа собран по прайсу Lazzen 01.2026; характеристики — по каталогу NDB5E 2024 и спецификациям производителя.

NDB5E-40/80/80X — технические характеристики (каталог 2024, стр. 1-6)

ПараметрNDB5E-40NDB5E-80NDB5E-80X (Wi-Fi)
Число полюсов1P+N (в каталоге «2P»: один защищённый полюс, коммутируемая нейтраль)1P, 2P, 3P, 4P (по прайсу также 1P+N, 3P+N)1P, 2P
Номинальный ток In, А6, 10, 16, 20, 25, 32, 406, 10, 16, 20, 25, 32, 40, 50, 63, 806, 10, 16, 20, 25, 32, 40, 50, 63, 80
Номинальное рабочее напряжение Ue, ВAC 230/240AC 230/240 (1P, 2P); AC 400/415 (3P, 4P)AC 230/240
Номинальное напряжение изоляции Ui, В500500500
Номинальное импульсное выдерживаемое напряжение Uimp, кВ444
Испытательное напряжение промышленной частоты (1 мин), кВ2,52,52,5
Частота, Гц50/6050/6050
Температура калибровки, °C+30+30+30
Характеристика мгновенного расцепленияB: 3–5 In; C: 5–10 In; D: 10–14 InB: 3–5 In; C: 5–10 In; D: 10–14 InB: 3–5 In; C: 5–10 In; D: 10–14 In
Номинальная отключающая способность Icn, кА666
Рабочая отключающая способность Ics, кА666
Электрическая износостойкость, циклов400060006000
Механическая износостойкость, циклов100001000010000
Сечение подключаемых проводников, мм²1–10 (винт M4, 1,2 Н·м)1–25 (винт M5, 2,0 Н·м)1–25 (винт M5, 2,0 Н·м)
Габариты Ш×В×Г, мм36×89,5×65,536 (1P) / 54 (2P) / 72 (3P) / 90 (4P) × 89,5 × 65,536 (1P) / 54 (2P) × 89,5 × 65,5
Степень защитыIP20IP20IP20
Модуль управления и учёта: входное напряжениеDC 12 ВDC 12 Впитание от сети (встроенный модуль)
Потребление в режиме ожидания, Вт< 0,5< 0,5≤ 0,33
Погрешность измерения тока / напряжения±0,5 % / ±0,5 %±0,5 % / ±0,5 %±0,5 % / ±0,5 %
Погрешность измерения температуры±1 °C±1 °C±2 °C
Класс точности учёта электроэнергии111

Модули DF-TMB и DF-P6 (каталог 2024, стр. 1-8; спецификации NDB5E-40/80)

ПараметрМодуль связи DF-TMBМодуль питания DF-P6
Назначениешлюз: связь автоматов с платформой/приложениемпитание DC 12 В для автоматов и шлюза
Входное напряжениеDC 12 ВAC 100–250 В
Выход—DC 12 В, 2,5 А (каталог 2024; в спецификациях 2022–2024 — 1 А)
Интерфейсы / исполненияRS485, 4G, Ethernet (RJ45), Wi-Fi&RS485—
ПротоколыRS485 — Modbus; 4G и Ethernet — MQTT; Wi-Fi&RS485 — MQTT (Wi-Fi) и Modbus (RS485)—
Антенный разъёмSMA—
Габариты Ш×В×Г, мм18×89,5×65,518×89,5×65,5
Расположениесправа от группы автоматовслева от группы автоматов

Интеллектуальные функции (каталог 2024, стр. 1-8, 1-9)

ГруппаФункцияПараметры и пояснения
ЗащитаЗащита от перегрузки1,13 In — не срабатывает, 1,45 In — срабатывает (в течение условного времени)
ЗащитаЗащита от короткого замыканияхарактеристики B/C/D (автоматы и АВДТ)
ЗащитаЗащита от повышенного напряженияуставка 275,0 В (2P, 4P), 480,0 В (3P); возврат при 255 В (NDB5E-40) или Ue×1,109 (NDB5E-80)
ЗащитаЗащита от пониженного напряженияуставка 161 В (2P, 4P), 266 В (3P); по спецификации NDB5E-40 — 165 В, возврат 185 В
ЗащитаАвтоповторное включениепосле восстановления напряжения автомат включается сам; более 3 автовключений за 10 мин — автовключение блокируется
ЗащитаОграничение мощностизадаётся верхний предел мощности, при достижении — отключение
ЗащитаЗащита от перегревасигнал при 70 °C, отключение при 90 °C
ЗащитаЗащита от обрыва фазыотключение при обрыве фазы (3P, 4P)
ЗащитаЗащита от перекоса фазотключение при несимметрии токов (3P)
ЗащитаЗащита от неправильного чередования фазотключение (3P, 4P; по спецификации NDB5E-80)
ЗащитаЗащита от утечки (NDB5EL)30/100/300 мА, отключение за время не более 0,1 с; тип A (включает AC)
Учёт и управлениеТаймерзадаётся время включения/отключения линии; у NDB5E-80X — недельный цикл, до 5 программ
Учёт и управлениеУчёт тока / напряженияпогрешность ±0,5 %
Учёт и управлениеУчёт электроэнергиикласс 1
Учёт и управлениеДистанционное включение / отключениене более 3 с / не более 2 с
Учёт и управлениеКонтроль температурыпогрешность ±1 °C
IoTМобильное приложениебезопасность и энергопотребление потребителя
IoTОблачная платформауправление через интеллектуальную платформу электроснабжения, разграничение прав по уровням
IoTЛокальные (граничные) вычисленияконтроль и управление без зависимости от облака
IoTПередача данных в реальном временинапряжение, ток, электроэнергия, температура
IoTЖурнал аварийзапись и выгрузка аварий и обслуживания (10 тревог, 10 аварий, 30 переключений)
IoTИнтерфейсыWi-Fi, RS485, 4G, RJ45
Управление и монтажМестное ручное управлениерукояткой аппарата
Управление и монтажМестное электрическое управлениеавтоматическое включение/отключение на месте
Управление и монтажДистанционное управлениеиз мобильного приложения и облака
Управление и монтажБлокировка на время обслуживанияпереключатель «местное/дистанционное»
Управление и монтажСамопроверка УЗО (NDB5EL)дистанционно и кнопкой «Тест» на месте
Управление и монтажМонтажDIN-рейка TH35-7,5; модули соединяются кабелем Type-C

Условия эксплуатации

ПараметрЗначение
Температура окружающего воздуха−25…+55 °C, температура калибровки +30 °C
Температура хранения−40…+70 °C
Высота над уровнем моряне более 2000 м (выше — со снижением номинальных параметров)
Относительная влажностьне более 95 %; стойкость к влажному воздуху, соляному и масляному туману
Средабез взрывоопасных сред, агрессивных газов и токопроводящей пыли, защищённое от дождя и снега место
Степень загрязнения2
Категория применения / категория установкиA / II и III
Подвод питаниясверху
Протоколы связиModbus (RS485); MQTT (Wi-Fi, 4G, RJ45)

Индикация шлюза RS485 (спецификации NDB5E-40/80, п. 8.3)

СостояниеЗначение
Индикаторы не горятнет питания
Зелёный горит постоянноведомые устройства не обнаружены
Красный горит постояннонеисправность шлюза (EEPROM, SRAM, связь с маршрутизатором или облаком)
Зелёный мигает 1 раз в секундурегистрация завершена, нормальная работа
Зелёный мигает 5 раз в секундуидёт регистрация
Красный мигает однократноотсчёт удержания кнопки: 3, 6, 9 и 12 с
Удержать кнопку до 1 вспышки красного и отпуститьрегистрация ведомых устройств шлюзом
Удержать кнопку до 4 вспышек красного и отпуститьсброс шлюза (во время сброса горит жёлтый, после — зелёный)

Принадлежности для модуля связи (каталог 2024, стр. 1-14)

ПринадлежностьХарактеристики
Вилка RS485EC350V-B1349103PGY
Антенна Wi-Fi выносная (штыревая)SMA (внутренний штырь), изгиб, длина 108 мм, 2,4 ГГц, усиление > 2 дБ, КСВН < 1,5
Антенна GSM (наклейка)824–2170 МГц
Антенна на магнитном основанииSMA (внутренний штырь), кабель 1,5 м, 2,4 ГГц, усиление > 2 дБ, КСВН < 1,5
Удлинитель NDB5E Type-C, 50 смкабель для соединения модулей; есть в прайсе 01.2026 (арт. 114700010)
ND
B
5
E
-
80
/
1 2 3 4 5 6 7 8

Расшифровка обозначения:

№ Параметр Расшифровка
1 Код предприятия ND: Nader Liangxin Electrical
2 Код изделия B: Модульный автоматический выключатель
3 Код конструкции 5
4 Символ модели E: интеллектуальный (с IoT-модулем)
5 Типоразмер 80
6 Характеристика отключения B, C, D
7 Номинальный ток In: 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63 А, 80 А
8 Количество полюсов 1P, 1P+N, 2P, 3P, 3P+N, 4P
Аксессуары и дополнительные элементы:
АксессуарОписаниеОбозначение в коде / артикул
Модуль питанияПитание DC 12 В для автоматов и модуля связи; вход AC 100–250 В; ширина 18 мм. Устанавливается слева от группы автоматов.DF-P6
Модуль связи (шлюз)Связь автоматов с платформой или мобильным приложением. Исполнения: RS485 (Modbus), 4G и Ethernet (MQTT), Wi-Fi&RS485 (MQTT и Modbus); антенный разъём SMA; ширина 18 мм. Устанавливается справа от группы автоматов.DF-TMB-RS485, DF-TMB-4G, DF-TMB-ETH, DF-TMB-WiFi&RS485
Удлинитель Type-C, 50 смКабель для соединения модулей.арт. 114700010 (прайс Lazzen 01.2026)
Вилка RS485Принадлежность модуля связи.EC350V-B1349103PGY
Антенна Wi-Fi выносная (штыревая)SMA (внутренний штырь), изгиб, длина 108 мм, 2,4 ГГц, усиление > 2 дБ, КСВН < 1,5.—
Антенна GSM (наклейка)824–2170 МГц.—
Антенна на магнитном основанииSMA (внутренний штырь), кабель 1,5 м, 2,4 ГГц, усиление > 2 дБ, КСВН < 1,5.—

NDB5E-80 работает в составе системы: модуль питания DF-P6 слева, автоматы, модуль связи DF-TMB справа; модули соединяются кабелем Type-C. Один комплект «питание + шлюз» обслуживает группу, к нему можно добавить до 10 автоматов. Моноблок NDB5E-80X (встроенный Wi-Fi) работает без отдельных модулей DF-P6 и DF-TMB.

Модули DF-P6, DF-TMB, вилка RS485 и антенны в прайсе Lazzen 01.2026 отсутствуют — наличие и цену уточняйте у менеджера; удлинитель Type-C в прайсе есть. Источники: каталог Lazzen NDB5E (12.04.2024, стр. 1-8, 1-14), спецификации NDB5E-40/80.
