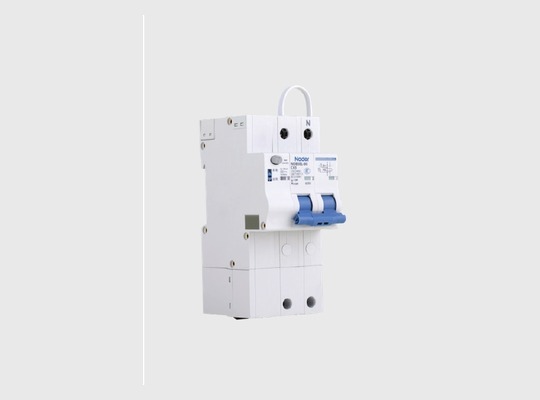

NDB5EL-80 — интеллектуальный автоматический выключатель дифференциального тока в корпусе 80 А: 2P (AC 230/240 В), 3P и 4P (AC 400/415 В), 6–80 А, характеристики B, C, D, Icn 6 кА; защита от утечки 30, 100 или 300 мА, тип A, отключение не более 0,1 с. Исполнение 3P применяется только при подключении по схеме «треугольник». Работает с модулем питания DF-P6 и модулем связи DF-TMB.

Особенности и преимущества

  • Полный набор защит: перегрузка, короткое замыкание, повышенное и пониженное напряжение, ограничение мощности, перегрев (сигнал при 70 °C, отключение при 90 °C), обрыв фазы, перекос фаз, утечка (NDB5EL).
  • Точный учёт: ток и напряжение с погрешностью ±0,5 %, электроэнергия — класс 1, температура ±1 °C.
  • Дистанционное включение не более 3 с, отключение не более 2 с; включение и отключение по расписанию (таймер).
  • IoT-функции: локальные (граничные) вычисления без зависимости от облака, дистанционная самопроверка УЗО, передача напряжения, тока, энергии и температуры, облачная платформа и мобильное приложение.
  • Журнал событий: 10 записей о тревогах, 10 об авариях и 30 о переключениях — с выгрузкой на платформу.
  • Переключатель «местное/дистанционное управление» блокирует дистанционные команды на время обслуживания.
  • Интерфейсы: RS485 (Modbus), 4G, Ethernet (RJ45) и Wi-Fi (MQTT).
  • Монтаж на DIN-рейку TH35-7,5, вертикально (отклонение не более ±5°) или горизонтально; степень защиты IP20 (в щите — IP40); степень загрязнения 2; соответствие RoHS.
  • Сертификаты CCC и CB; стандарты GB/T 10963.1, IEC 60898-1.

Внешний вид

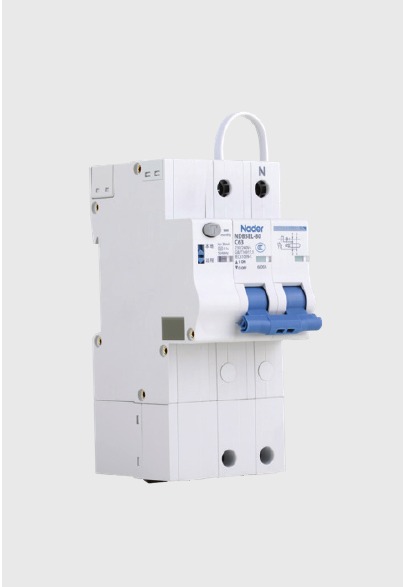

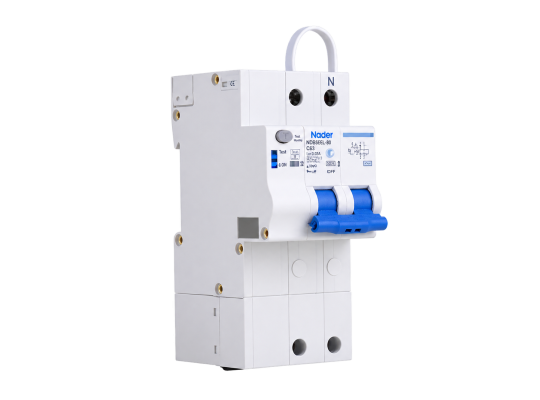

NDB5EL-80 (2P)
NDB5EL-80 (2P)

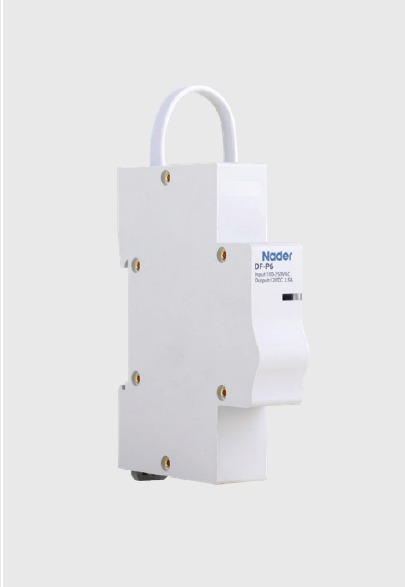

Модуль питания DF-P6
Модуль питания DF-P6

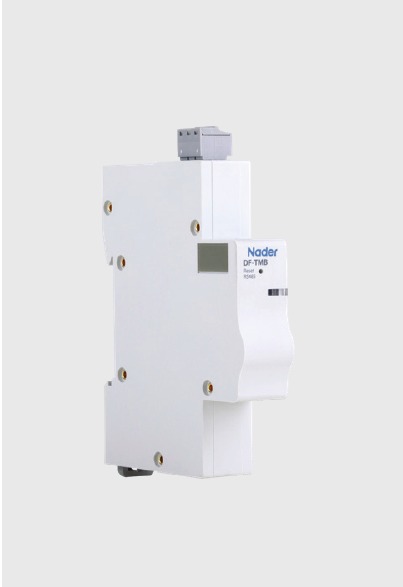

Модуль связи DF-TMB
Модуль связи DF-TMB

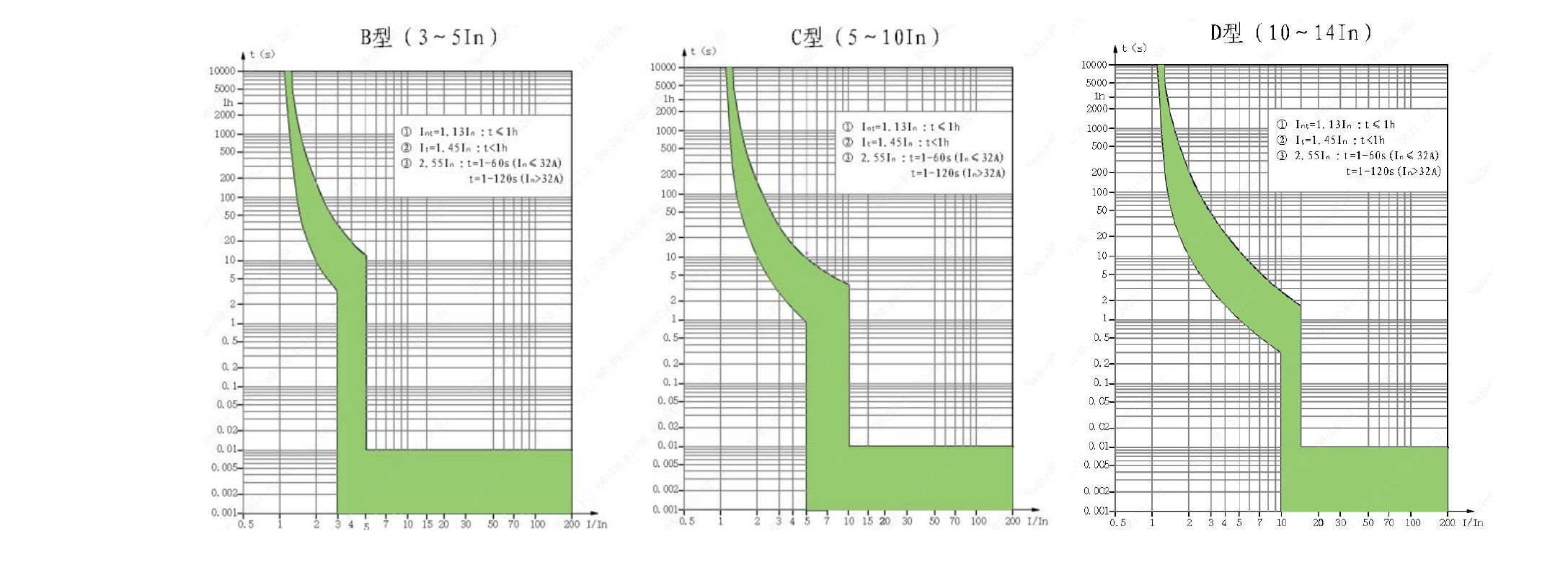

Время-токовые характеристики

Время-токовые характеристики B (3–5 In), C (5–10 In), D (10–14 In): 1,13 In — t ≥ 1 ч; 1,45 In — t < 1 ч; 2,55 In — 1–60
Время-токовые характеристики B (3–5 In), C (5–10 In), D (10–14 In): 1,13 In — t ≥ 1 ч; 1,45 In — t < 1 ч; 2,55 In — 1–60 с (In ≤ 32 А), 1–120 с (In > 32 А)

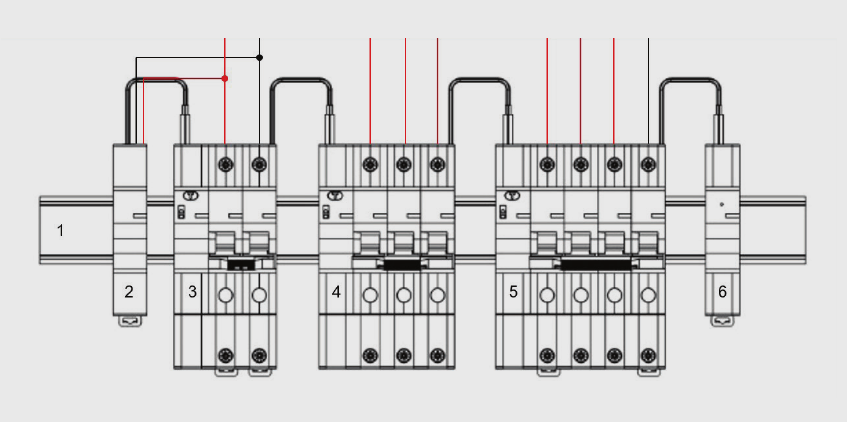

Схема установки и подключения

Схема NDB5E-80/NDB5EL: 1 — DIN-рейка TH35-7,5; 2 — модуль питания (AC), сечение провода не более 5 мм², питание с вводны
Схема NDB5E-80/NDB5EL: 1 — DIN-рейка TH35-7,5; 2 — модуль питания (AC), сечение провода не более 5 мм², питание с вводных клемм автомата; 3 — 2P IoT-АВДТ; 4 — 3P IoT-АВДТ (только для подключения по схеме «треугольник»); 5 — 4P IoT-АВДТ; 6 — модуль связи (RS485, 4G, ETH, Wi-Fi).

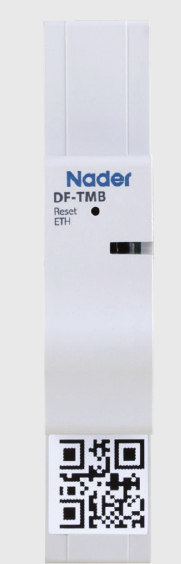

Наклейка шлюза с QR-кодом: MAC-адрес модуля связи (только Wi-Fi/4G/NB)
Наклейка шлюза с QR-кодом: MAC-адрес модуля связи (только Wi-Fi/4G/NB)

Габаритные и установочные размеры

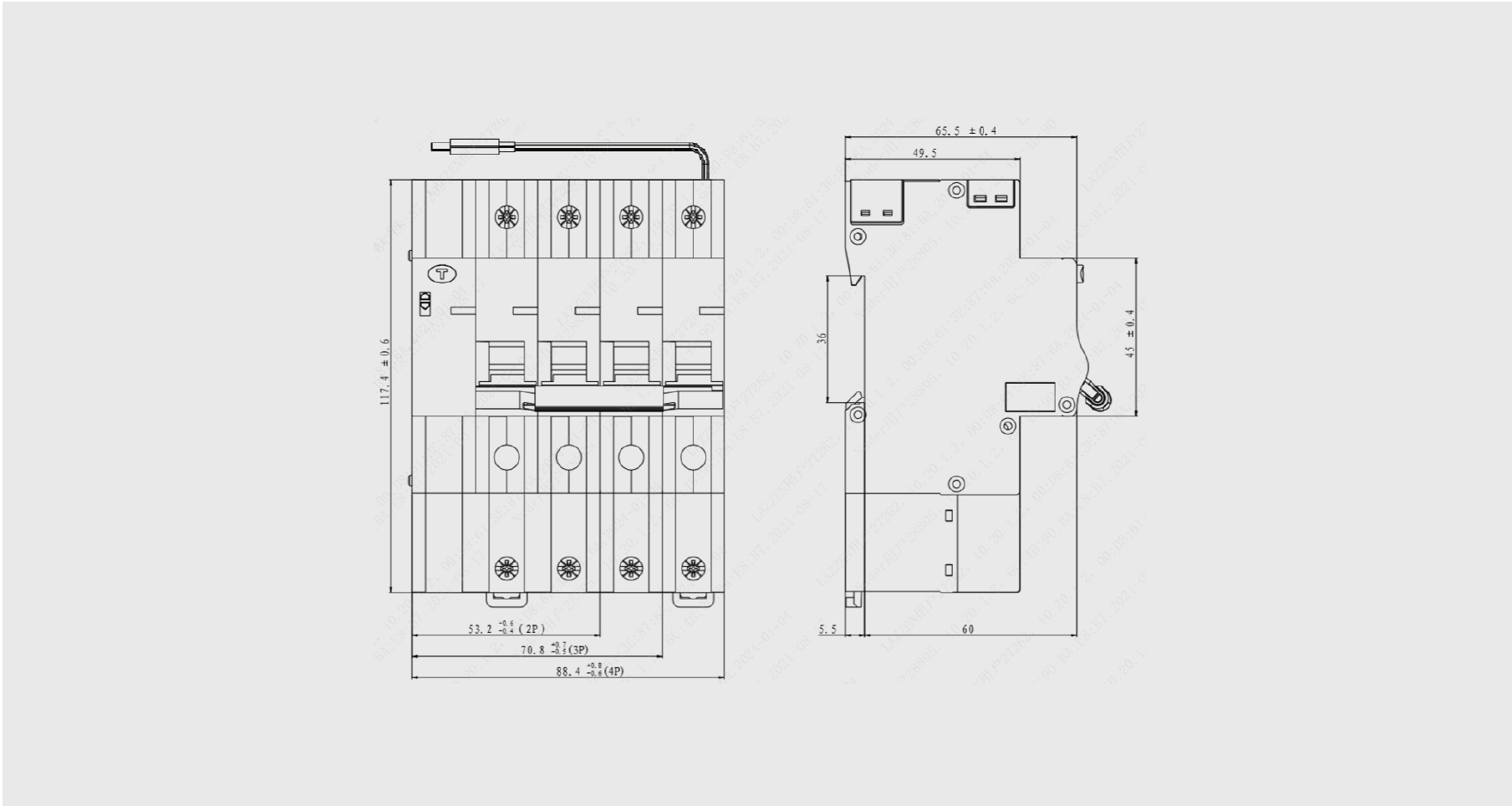

NDB5EL-80: габаритные и установочные размеры
NDB5EL-80: габаритные и установочные размеры

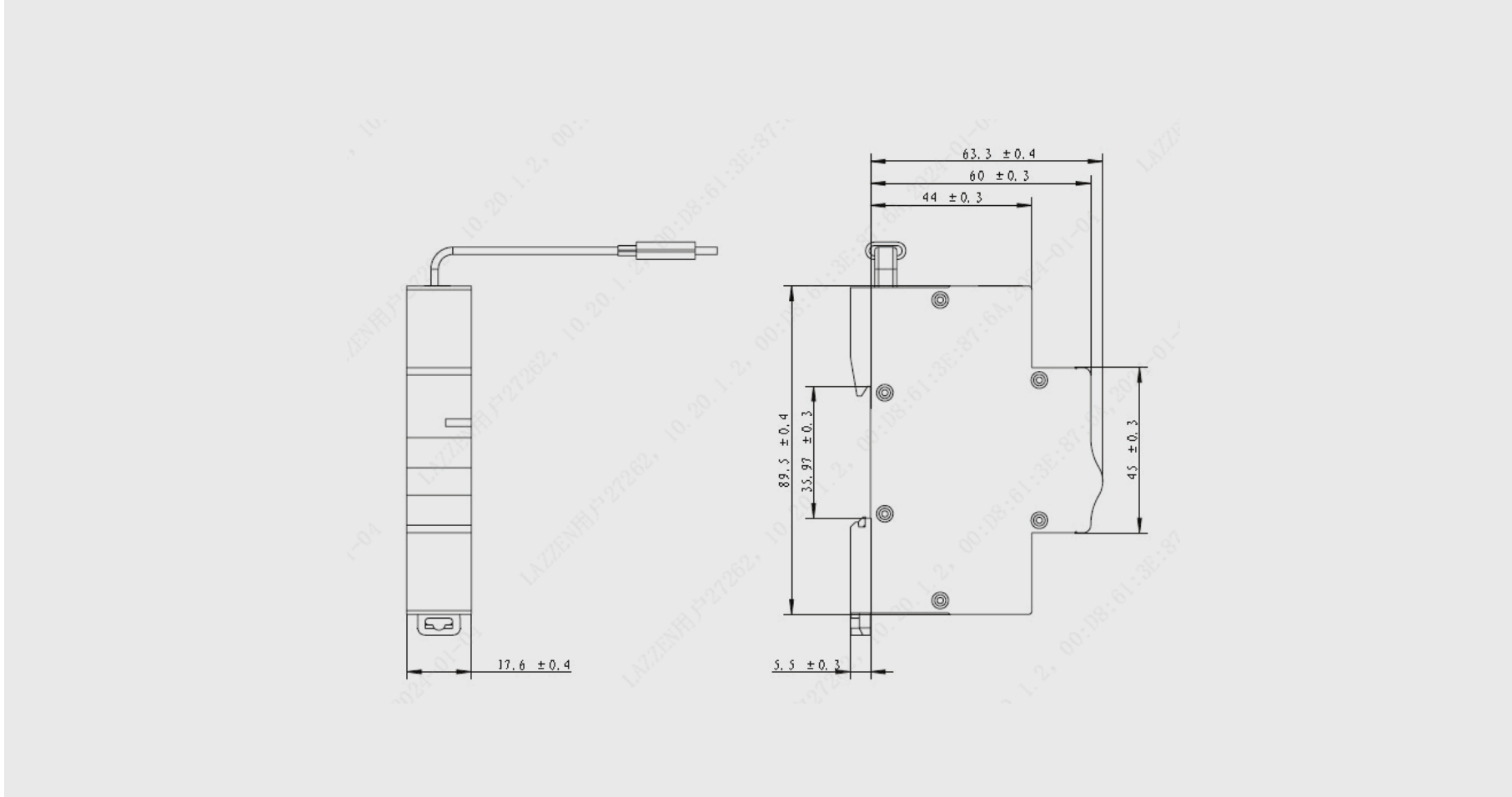

DF-P6: габаритные и установочные размеры
DF-P6: габаритные и установочные размеры

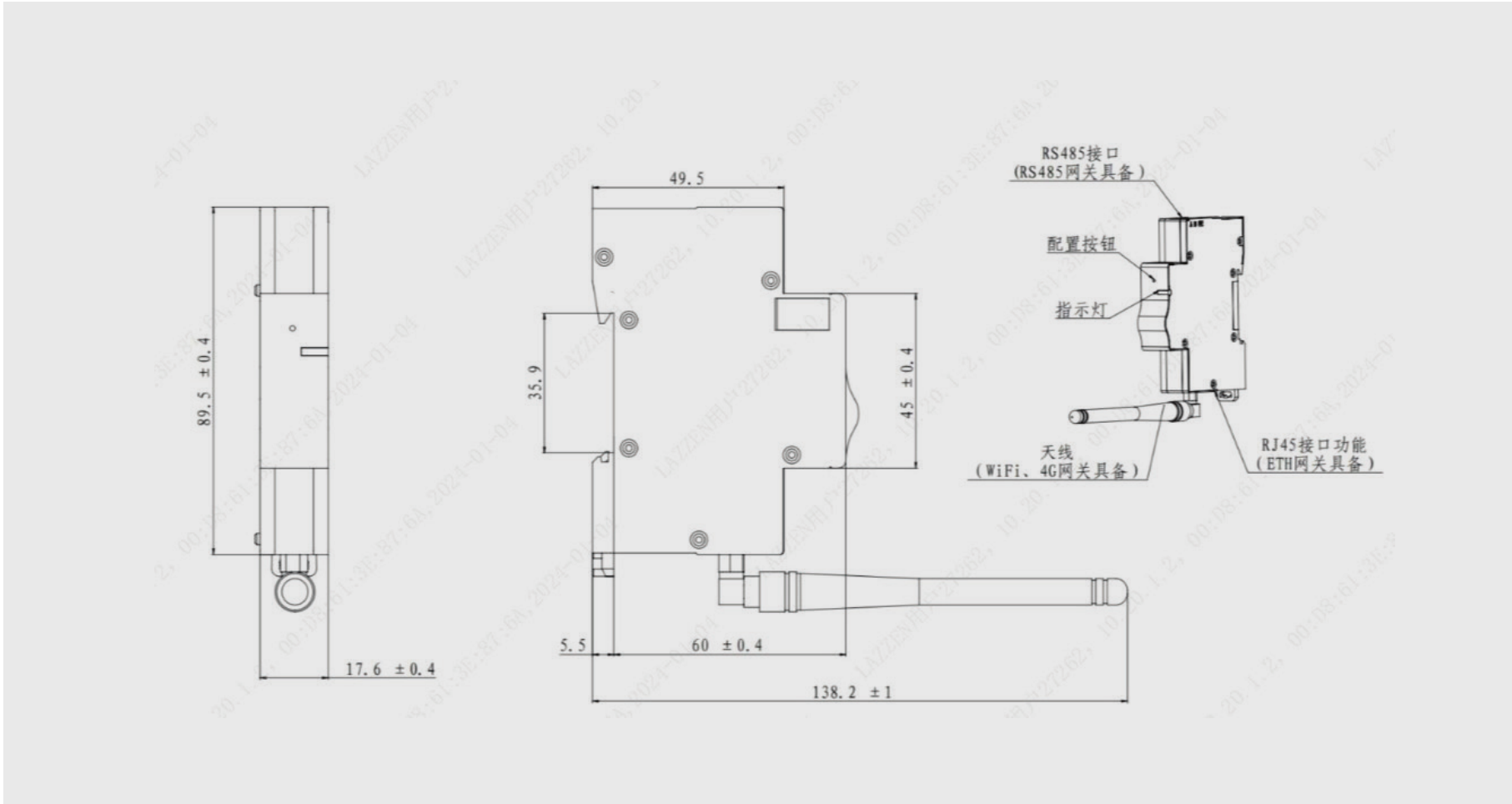

DF-TMB: габаритные и установочные размеры
DF-TMB: габаритные и установочные размеры

Структура кода заказа

Структура кода заказа (каталог 2024, стр. 1-4, 1-5; прайс 01.2026)

ПозицияЗначениеВарианты
NDкод предприятияNader (Lazzen)
Bвид изделиямодульный автоматический выключатель
5порядковый номер разработки5
Eкод разработкиIoT-исполнение
Lпроизводная сериянет — автомат; L — с защитой от утечки (АВДТ)
-40 / -80типоразмер корпуса40 А или 80 А
Xпроизводное исполнениемоноблок со встроенным Wi-Fi (только NDB5E-80X)
B / C / Dхарактеристика расцепленияB, C, D
6…80номинальный ток, Акорпус 40: 6–40; корпус 80: 6–80
/1P…/4Pчисло полюсовNDB5E-40: 1P+N; NDB5E-80: 1P, 1P+N, 2P, 3P, 3P+N, 4P; NDB5EL-40: 2P; NDB5EL-80: 2P, 3P, 4P
30mA / 100mA / 300mAток утечки (NDB5EL)30, 100, 300 мА
/Aтип расцепителя дифф. тока (NDB5EL)A
WiFiспособ связи (NDB5E-80X)Wi-Fi

Коды модулей

КодРасшифровка
DF-TMB-RS485 / -4G / -ETH / -WiFi&RS485DF — электронный аксессуар; TMB — модуль связи; суффикс — способ связи
DF-P6DF — электронный аксессуар; P — модуль питания; 6 — модуль 18 мм, питание от сети переменного тока (по каталогу 8 — 18 мм, питание от постоянного тока)

Модули DF-P6 и DF-TMB обязательны для работы NDB5EL-80 (кроме моноблока NDB5E-80X), но в прайсе Lazzen 01.2026 их нет: для заказа уточните наличие и цену у менеджера. Источники: каталог Lazzen «NDB5E系列物联网小型断路器样本» (12.04.2024, CN), спецификации NDB5E-40 (NDT-23456, ред. 1, 15.04.2024, CN; EN-версия), NDB5E-80 (NDT-04884, ред. 4, 2022, EN), NDB5E-80X Wi-Fi (NDT-13353, ред. 2, 2022, CN); коды заказа — прайс Lazzen 01.2026.

  • Номинальный ток In: 6–80 А
  • Отключающая способность Icn: 6 кА
  • Количество полюсов: 2P, 3P, 4P
  • Номинальное напряжение: AC 230/240 В, AC 400/415 В
  • Характеристика: B, C, D
  • Стандарт: GB/T 10963.1, IEC 60898-1
Особенности:

Примечания

  • Для работы нужны модуль питания DF-P6 (слева) и модуль связи DF-TMB (справа); модули соединяются кабелем Type-C, удлинитель 50 см — в конфигураторе.
  • Код заказа собран по прайсу Lazzen 01.2026; характеристики — по каталогу NDB5E 2024 и спецификациям производителя.
  • Исполнение 3P применяется только при подключении по схеме «треугольник».

NDB5EL-40/80 — технические характеристики (каталог 2024, стр. 1-7)

ПараметрNDB5EL-40NDB5EL-80
Число полюсов2P (один защищённый полюс, коммутируемая нейтраль)2P (один защищённый полюс, второй коммутируемый); 3P; 4P (три защищённых полюса, коммутируемая нейтраль)
Номинальный ток In, А6, 10, 16, 20, 25, 32, 406, 10, 16, 20, 25, 32, 40, 50, 63, 80
Номинальное рабочее напряжение Ue, ВAC 230/240AC 230/240 (2P); AC 400/415 (3P, 4P)
Номинальное напряжение изоляции Ui, В500500
Uimp, кВ44
Испытательное напряжение (1 мин), кВ2,52,5
Температура калибровки, °C+30+30
Характеристика мгновенного расцепленияB: 3–5 In; C: 5–10 In; D: 10–14 InB: 3–5 In; C: 5–10 In; D: 10–14 In
Номинальная отключающая способность Icn, кА66
Электрическая износостойкость, циклов40006000
Механическая износостойкость, циклов1000010000
Тип расцепителя дифференциального токаAA
Номинальный отключающий дифференциальный ток IΔn, мА30, 100, 30030, 100, 300
Время отключения при утечкене более 0,1 сне более 0,1 с
Сечение подключаемых проводников, мм²1–101–25
Габариты Ш×В×Г, мм36×117,5×65,554 (2P) / 72 (3P) / 90 (4P) × 117,5 × 65,5
Степень защиты / степень загрязненияIP20 / 2IP20 / 2
Температура эксплуатации / хранения−25…+55 °C / −40…+70 °C−25…+55 °C / −40…+70 °C
Модуль управления и учётаDC 12 В, ожидание < 0,5 Вт; ток и напряжение ±0,5 %, температура ±1 °C, энергия — класс 1DC 12 В, ожидание < 0,5 Вт; ток и напряжение ±0,5 %, температура ±1 °C, энергия — класс 1

Модули DF-TMB и DF-P6 (каталог 2024, стр. 1-8; спецификации NDB5E-40/80)

ПараметрМодуль связи DF-TMBМодуль питания DF-P6
Назначениешлюз: связь автоматов с платформой/приложениемпитание DC 12 В для автоматов и шлюза
Входное напряжениеDC 12 ВAC 100–250 В
Выход—DC 12 В, 2,5 А (каталог 2024; в спецификациях 2022–2024 — 1 А)
Интерфейсы / исполненияRS485, 4G, Ethernet (RJ45), Wi-Fi&RS485—
ПротоколыRS485 — Modbus; 4G и Ethernet — MQTT; Wi-Fi&RS485 — MQTT (Wi-Fi) и Modbus (RS485)—
Антенный разъёмSMA—
Габариты Ш×В×Г, мм18×89,5×65,518×89,5×65,5
Расположениесправа от группы автоматовслева от группы автоматов

Интеллектуальные функции (каталог 2024, стр. 1-8, 1-9)

ГруппаФункцияПараметры и пояснения
ЗащитаЗащита от перегрузки1,13 In — не срабатывает, 1,45 In — срабатывает (в течение условного времени)
ЗащитаЗащита от короткого замыканияхарактеристики B/C/D (автоматы и АВДТ)
ЗащитаЗащита от повышенного напряженияуставка 275,0 В (2P, 4P), 480,0 В (3P); возврат при 255 В (NDB5E-40) или Ue×1,109 (NDB5E-80)
ЗащитаЗащита от пониженного напряженияуставка 161 В (2P, 4P), 266 В (3P); по спецификации NDB5E-40 — 165 В, возврат 185 В
ЗащитаАвтоповторное включениепосле восстановления напряжения автомат включается сам; более 3 автовключений за 10 мин — автовключение блокируется
ЗащитаОграничение мощностизадаётся верхний предел мощности, при достижении — отключение
ЗащитаЗащита от перегревасигнал при 70 °C, отключение при 90 °C
ЗащитаЗащита от обрыва фазыотключение при обрыве фазы (3P, 4P)
ЗащитаЗащита от перекоса фазотключение при несимметрии токов (3P)
ЗащитаЗащита от неправильного чередования фазотключение (3P, 4P; по спецификации NDB5E-80)
ЗащитаЗащита от утечки (NDB5EL)30/100/300 мА, отключение за время не более 0,1 с; тип A (включает AC)
Учёт и управлениеТаймерзадаётся время включения/отключения линии; у NDB5E-80X — недельный цикл, до 5 программ
Учёт и управлениеУчёт тока / напряженияпогрешность ±0,5 %
Учёт и управлениеУчёт электроэнергиикласс 1
Учёт и управлениеДистанционное включение / отключениене более 3 с / не более 2 с
Учёт и управлениеКонтроль температурыпогрешность ±1 °C
IoTМобильное приложениебезопасность и энергопотребление потребителя
IoTОблачная платформауправление через интеллектуальную платформу электроснабжения, разграничение прав по уровням
IoTЛокальные (граничные) вычисленияконтроль и управление без зависимости от облака
IoTПередача данных в реальном временинапряжение, ток, электроэнергия, температура
IoTЖурнал аварийзапись и выгрузка аварий и обслуживания (10 тревог, 10 аварий, 30 переключений)
IoTИнтерфейсыWi-Fi, RS485, 4G, RJ45
Управление и монтажМестное ручное управлениерукояткой аппарата
Управление и монтажМестное электрическое управлениеавтоматическое включение/отключение на месте
Управление и монтажДистанционное управлениеиз мобильного приложения и облака
Управление и монтажБлокировка на время обслуживанияпереключатель «местное/дистанционное»
Управление и монтажСамопроверка УЗО (NDB5EL)дистанционно и кнопкой «Тест» на месте
Управление и монтажМонтажDIN-рейка TH35-7,5; модули соединяются кабелем Type-C

Условия эксплуатации

ПараметрЗначение
Температура окружающего воздуха−25…+55 °C, температура калибровки +30 °C
Температура хранения−40…+70 °C
Высота над уровнем моряне более 2000 м (выше — со снижением номинальных параметров)
Относительная влажностьне более 95 %; стойкость к влажному воздуху, соляному и масляному туману
Средабез взрывоопасных сред, агрессивных газов и токопроводящей пыли, защищённое от дождя и снега место
Степень загрязнения2
Категория применения / категория установкиA / II и III
Подвод питаниясверху
Протоколы связиModbus (RS485); MQTT (Wi-Fi, 4G, RJ45)

Индикация шлюза RS485 (спецификации NDB5E-40/80, п. 8.3)

СостояниеЗначение
Индикаторы не горятнет питания
Зелёный горит постоянноведомые устройства не обнаружены
Красный горит постояннонеисправность шлюза (EEPROM, SRAM, связь с маршрутизатором или облаком)
Зелёный мигает 1 раз в секундурегистрация завершена, нормальная работа
Зелёный мигает 5 раз в секундуидёт регистрация
Красный мигает однократноотсчёт удержания кнопки: 3, 6, 9 и 12 с
Удержать кнопку до 1 вспышки красного и отпуститьрегистрация ведомых устройств шлюзом
Удержать кнопку до 4 вспышек красного и отпуститьсброс шлюза (во время сброса горит жёлтый, после — зелёный)

Принадлежности для модуля связи (каталог 2024, стр. 1-14)

ПринадлежностьХарактеристики
Вилка RS485EC350V-B1349103PGY
Антенна Wi-Fi выносная (штыревая)SMA (внутренний штырь), изгиб, длина 108 мм, 2,4 ГГц, усиление > 2 дБ, КСВН < 1,5
Антенна GSM (наклейка)824–2170 МГц
Антенна на магнитном основанииSMA (внутренний штырь), кабель 1,5 м, 2,4 ГГц, усиление > 2 дБ, КСВН < 1,5
Удлинитель NDB5E Type-C, 50 смкабель для соединения модулей; есть в прайсе 01.2026 (арт. 114700010)
ND
B
5
EL
-
80
/
/
A
1 2 3 4 5 6 7 8 9 10

Расшифровка обозначения:

№ Параметр Расшифровка
1 Код предприятия ND: Nader Liangxin Electrical
2 Код изделия B: Модульный автоматический выключатель
3 Код конструкции 5
4 Символ модели EL: интеллектуальный с защитой от тока утечки
5 Типоразмер 80
6 Характеристика отключения B, C, D
7 Номинальный ток In: 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63 А, 80 А
8 Количество полюсов 2P, 3P, 4P
9 Номинальный отключающий дифференциальный ток 30mA: 30 мА
100mA: 100 мА
300mA: 300 мА
10 Тип расцепителя дифференциального тока A
Аксессуары и дополнительные элементы:
АксессуарОписаниеОбозначение в коде / артикул
Модуль питанияПитание DC 12 В для автоматов и модуля связи; вход AC 100–250 В; ширина 18 мм. Устанавливается слева от группы автоматов.DF-P6
Модуль связи (шлюз)Связь автоматов с платформой или мобильным приложением. Исполнения: RS485 (Modbus), 4G и Ethernet (MQTT), Wi-Fi&RS485 (MQTT и Modbus); антенный разъём SMA; ширина 18 мм. Устанавливается справа от группы автоматов.DF-TMB-RS485, DF-TMB-4G, DF-TMB-ETH, DF-TMB-WiFi&RS485
Удлинитель Type-C, 50 смКабель для соединения модулей.арт. 114700010 (прайс Lazzen 01.2026)
Вилка RS485Принадлежность модуля связи.EC350V-B1349103PGY
Антенна Wi-Fi выносная (штыревая)SMA (внутренний штырь), изгиб, длина 108 мм, 2,4 ГГц, усиление > 2 дБ, КСВН < 1,5.—
Антенна GSM (наклейка)824–2170 МГц.—
Антенна на магнитном основанииSMA (внутренний штырь), кабель 1,5 м, 2,4 ГГц, усиление > 2 дБ, КСВН < 1,5.—

NDB5EL-80 работает в составе системы: модуль питания DF-P6 слева, автоматы, модуль связи DF-TMB справа; модули соединяются кабелем Type-C. Один комплект «питание + шлюз» обслуживает группу, к нему можно добавить до 10 автоматов.

Модули DF-P6, DF-TMB, вилка RS485 и антенны в прайсе Lazzen 01.2026 отсутствуют — наличие и цену уточняйте у менеджера; удлинитель Type-C в прайсе есть. Источники: каталог Lazzen NDB5E (12.04.2024, стр. 1-8, 1-14), спецификации NDB5E-40/80.
