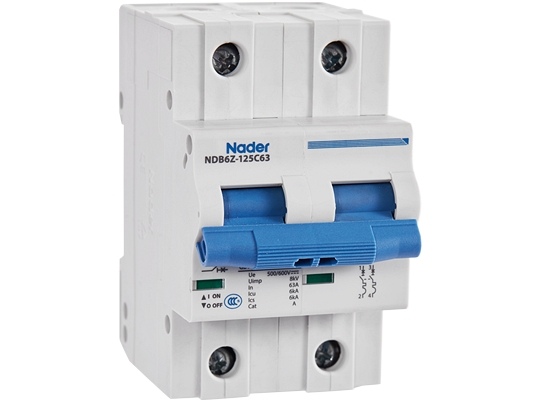

Модульные автоматические выключатели Lazzen (Nader) серии NDB6Z-125 предназначены для защиты цепей постоянного тока на номинальные токи 63–125 А: солнечные электростанции, системы накопления энергии, зарядная инфраструктура, цепи оперативного тока.

Номинальное рабочее напряжение зависит от числа полюсов: 60/80/125/250/300 В DC (1P), 500/600 В DC (2P), 750/1000 В DC (3P), 1000/1200 В DC (4P). Отключающая способность — 15 кА для 1P на 60/80/125 В DC, 6 кА для 1P на 250/300 В DC и для 2P–4P. Характеристика срабатывания C (8·In ±20 %).

Особенности и преимущества

Постоянный ток до 1200 В DC (4P)
Номинальные токи 63, 80, 100, 125 А
Отключающая способность до 15 кА
Характеристика срабатывания C
Исполнения 1P, 2P, 3P, 4P

Структура кода заказа

Позиция	Значение	Варианты
ND	Код бренда	Nader
B	Код изделия	модульный автоматический выключатель
6	Серийный номер конструкции	6
Z	Исполнение	DC — постоянный ток
125	Типоразмер	125
C	Характеристика срабатывания	C: 8·In (±20 %)
63	Номинальный ток, А	63, 80, 100, 125
/3P	Количество полюсов	1P, 2P, 3P, 4P

Документация производителя (перевод, 2026)

Время-токовые характеристики

Время-токовая характеристика NDB6Z-125, тип C (8·In ±20 %)

Габаритные и установочные размеры

Схемы подключения

Источники: каталог Lazzen NDB6Z-125 (17.01.2021), спецификация NDB6Z-125 (англ.). Подробные параметры — на вкладке «Характеристики».

Особенности:

Номинальный ток In = 63...125 А
Характеристика отключения C: 8In(1±20%)
Конфигурация полюсов 1P, 2P, 3P, 4P
Отключающая способность Icu = 6 кА
Номинальное напряжение Un = DC60/80/125/250/300В, DC500/600В, DC750/1000В, DC1000/1200В

Основные параметры NDB6Z-125

Параметр	Значение
Номинальный ток In	63, 80, 100, 125 А
Характеристика срабатывания	C — 8·In (±20 %)
Количество полюсов	1P, 2P, 3P, 4P
Номинальное рабочее напряжение Ue	60/80/125/250/300 В DC (1P); 500/600 В DC (2P); 750/1000 В DC (3P); 1000/1200 В DC (4P)
Отключающая способность	15 кА (1P, 60/80/125 В DC); 6 кА (1P, 250/300 В DC); 6 кА (2P–4P)
Пример обозначения	NDB6Z-125 C63/3P — серия NDB6Z-125, 6 кА при 1000 В DC, характеристика C, 63 А, 3 полюса

Дополнительно по документации производителя (перевод, 2026)

Дополнительные параметры NDB6Z-125

Параметр	Значение
Рабочая отключающая способность Ics	7,5 кА (1P); 6 кА (2P–4P)
Предельная отключающая способность Icu	15 кА (1P, DC 60/80/125 В); 6 кА (1P, DC 250/300 В; 2P–4P)
Импульсное выдерживаемое напряжение	4 кВ
Номинальное напряжение изоляции	1200 В
Категория применения	A
Механическая износостойкость	10 000 циклов (каталог 2021: механическая 8500, электрическая 1500)
Зажимы	туннельного типа, проводник 10–50 мм²
Индикация	зелёная метка в окне — контакты разомкнуты
Стандарты	GB/T 14048.2, IEC 60947-2
Сертификаты	CCC, CB, CE, TUV
Экологические требования	RoHS

Условия эксплуатации

Параметр	Значение
Температура окружающего воздуха	от −40 до +70 °C
Относительная влажность	не более 95 %
Высота над уровнем моря	не более 2000 м
Степень загрязнения среды	3
Место установки	без заметной вибрации и ударов
Монтаж	модульная конструкция, DIN-рейка TH35×7,5 мм

Снижение параметров на высоте более 2000 м

Высота, км	Номинальный ток	Наибольшее рабочее напряжение	Электрическая прочность (промышленная частота)	Импульсное выдерживаемое напряжение	Отключающая способность и электрическая износостойкость
2	In	Ue	1,00	1,00	1,00
3	0,97·In	Ue	0,89	0,89	0,83
4	0,94·In	Ue	0,80	0,80	0,71
5	0,90·In	Ue	0,73	0,73	0,63

Снижение номинального тока при установке в ряд

Количество выключателей в ряду	1	2–3	4–5	6–9	10 и более
Коэффициент	1	0,9	0,8	0,7	0,6

Поправка на температуру NDB6Z-125: ток, А, от −40 до +15 °C

In, А	-40 °C	-35 °C	-30 °C	-25 °C	-20 °C	-15 °C	-10 °C	-5 °C	0 °C	5 °C	10 °C	15 °C
63	87,40	85,68	84,40	83,48	82,06	80,64	79,19	77,72	76,22	74,70	73,14	71,54
80	140	135	130	126	122	118	115	112	108	104	99	95
100	165	160	155	150	146	142	137	133	129	125	122	118
125	285	275	265	255	245	235	225	215	205	195	185	175

Поправка на температуру NDB6Z-125: ток, А, от +20 до +70 °C

In, А	20 °C	25 °C	30 °C	35 °C	40 °C	45 °C	50 °C	55 °C	60 °C	65 °C	70 °C
63	69,91	68,24	66,53	64,78	63,00	60,11	58,19	56,21	54,16	52,03	49,81
80	91	88	85	82	80	75,5	72,5	68	64,5	58	52,5
100	114	111	108	103	100	94	88	82	75	68	58
125	165	155	145	135	125	115	105	95	85	75	65

Значения по каталогу Lazzen 2021: номинальный ток соответствует +40 °C. Температура окружающей среды — температура внутри щита, где установлен выключатель.

Упаковка и хранение

Упаковка: 1P — 9 шт., 2P — 4 шт., 3P — 3 шт., 4P — 2 шт. в коробке. Хранить в проветриваемом складе при относительной влажности не более 80 % и температуре от −40 до +70 °C, без агрессивных газов. Срок хранения — не более 3 лет с даты изготовления. Аксессуары для серии не предусмотрены.

Меры предосторожности

Претензии по качеству не принимаются, если изделие разбиралось без разрешения производителя.
Не прикасайтесь к неизолированным токоведущим частям выключателя под напряжением.
Не регулируйте и не проверяйте характеристики выключателя самостоятельно: производитель не отвечает за последствия.
Подключайте проводники надёжно: перегрев зажима может вызвать ложное срабатывание или обгорание клемм.

ND	B	6	Z	-	125	C		/
1	2	3	4		5	6	7		8

Расшифровка обозначения:

№	Параметр	Расшифровка
1	Код предприятия	ND: Nader Liangxin Electrical
2	Код изделия	B: Модульный автоматический выключатель
3	Код конструкции	6
4	Символ модели	Z: для сети постоянного тока (DC)
5	Типоразмер	125
6	Характеристика отключения	C
7	Номинальный ток	In: 63 А, 80 А, 100 А, 125 А
8	Количество полюсов	1P, 2P, 3P, 4P

Аксессуары и дополнительные элементы:

Для NDB6Z-125 аксессуары не предусмотрены: по документации производителя аксессуары для серии не предусмотрены, в таблице продуктов NDB6 каталога Nader 2024 в графе «Аксессуар» стоит прочерк.
