Серия NDB6: Автоматический выключатель на ток до 125А и АВДТ (10кА) для цепей AC/DC. Представлена сериями:

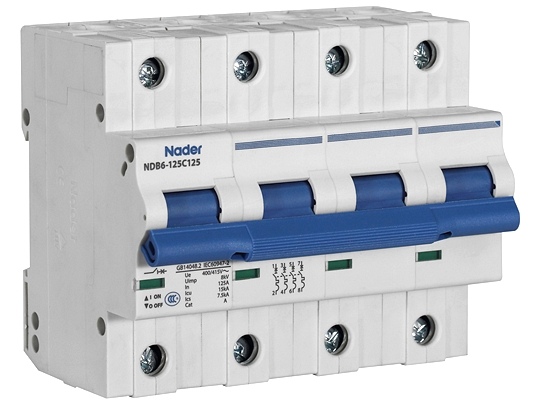

NDB6-125 для переменного и постоянного тока. Базовая защита от сверхтоков с отключающей способностью до 15 кА.

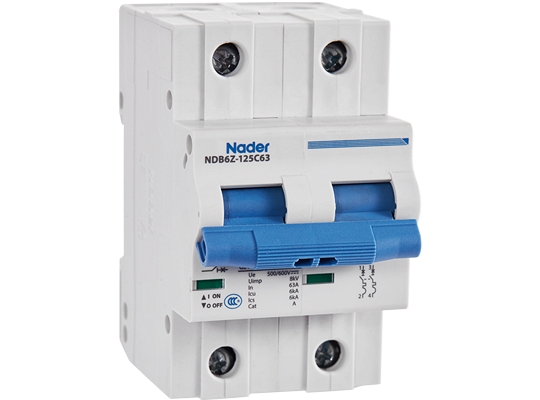

NDB6Z-125 для постоянного тока.

Преимущества:

Выбор уровня защиты (6кА/10кА или 15кА).
Поддержка критически важных цепей AC и DC.
Надежность и соответствие требованиям для жилого и коммерческого сектора.

Сводная таблица серий

Серия	Номинальный ток In, А	Icu, кА	Полюса	Номинальное напряжение	Характеристика / задержка	Стандарт	Исполнений в прайсе
NDB6-125	63, 80, 100, 125	15	1P, 2P, 3P, 4P	AC 230/240 В, DC 60/80/125 В (1P); AC 400/415 В (2P–4P)	C, D	—	32
NDB6Z-125	63, 80, 100, 125	6–15	1P, 2P, 3P, 4P	DC 60–300 В (1P), 500/600 В (2P), 750/1000 В (3P), 1000/1200 В (4P)	C	—	16

Данные по паспортам и каталогам Lazzen (Nader), число исполнений — по прайсу Lazzen 01.2026. Подбор кода заказа — в конфигураторе на странице серии.

Сравнение серий NDB6-125 и NDB6Z-125

Параметр	NDB6-125	NDB6Z-125
Род тока	переменный (AC) и постоянный (DC, 1P)	постоянный (DC)
Номинальное рабочее напряжение Ue	AC 230/240 В, DC 60/80/125 В (1P); AC 400/415 В (2P, 3P, 4P)	DC 60/80/125/250/300 В (1P); DC 500/600 В (2P); DC 750/1000 В (3P); DC 1000/1200 В (4P)
Номинальный ток In	63, 80, 100, 125 А	63, 80, 100, 125 А
Характеристика срабатывания	C — 8·In (±20 %); D — 12·In (±20 %)	C — 8·In (±20 %)
Предельная отключающая способность Icu	15 кА	15 кА (1P, DC 60/80/125 В); 6 кА (1P, DC 250/300 В; 2P–4P)
Рабочая отключающая способность Ics	—	7,5 кА (1P); 6 кА (2P–4P)
Количество полюсов	1P, 2P, 3P, 4P	1P, 2P, 3P, 4P
Ширина, модулей по 9 мм	3, 6, 9, 12	3, 6, 9, 12
Номинальное напряжение изоляции Ui	—	1200 В
Импульсное выдерживаемое напряжение Uimp	—	4 кВ
Аксессуары	не предусмотрены	не предусмотрены
Температура окружающего воздуха	—	−40…+70 °C
Стандарты	IEC 60947-2, GB/T 14048.2	IEC 60947-2, GB/T 14048.2
Сертификаты	CCC, CQC, CB, CE, TUV (линейка NDB6)	CCC, CB, CE, TUV
Исполнений в прайсе 01.2026	32	16

По каталогам RU 2024 и EN 2025 характеристика D у NDB6-125 выпускается на 63, 80, 100 А; в прайсе Lazzen 01.2026 есть и D 125 А. «—» — нет данных в документации производителя.

Источник: каталог Lazzen EN 2025, каталог Nader RU 2024, документация Lazzen NDB6Z-125, прайс Lazzen 01.2026.

				/
1	2	3	4		5

Расшифровка обозначения:

№	Параметр	Расшифровка
1	Серия	NDB6-125: AC, 15 кА, C/D NDB6Z-125: DC, характеристика C
2	Род тока	без символа: AC — переменный ток; DC — постоянный ток
3	Характеристика отключения	C, D
4	Номинальный ток	In: 63 А, 80 А, 100 А, 125 А
5	Количество полюсов	1P, 2P, 3P, 4P

Аксессуары и дополнительные элементы:

Для NDB6-125 и NDB6Z-125 аксессуары не предусмотрены: в таблице продуктов NDB6 каталога Nader 2024 в графе «Аксессуар» стоит прочерк, документация NDB6Z-125 также указывает, что аксессуары для серии не предусмотрены.
