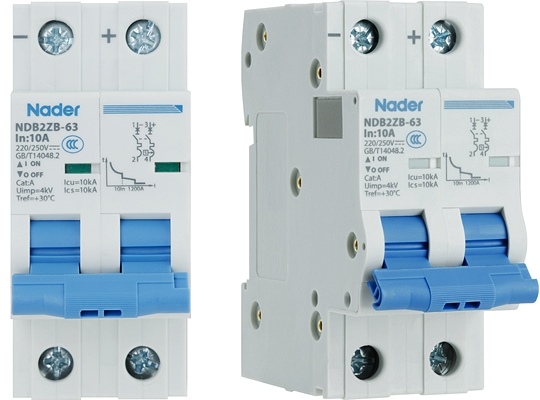

Автоматический выключатель на постоянный ток с выдержкой времени на ток до 63А

Документация производителя (перевод, 2026)

Время-токовые характеристики

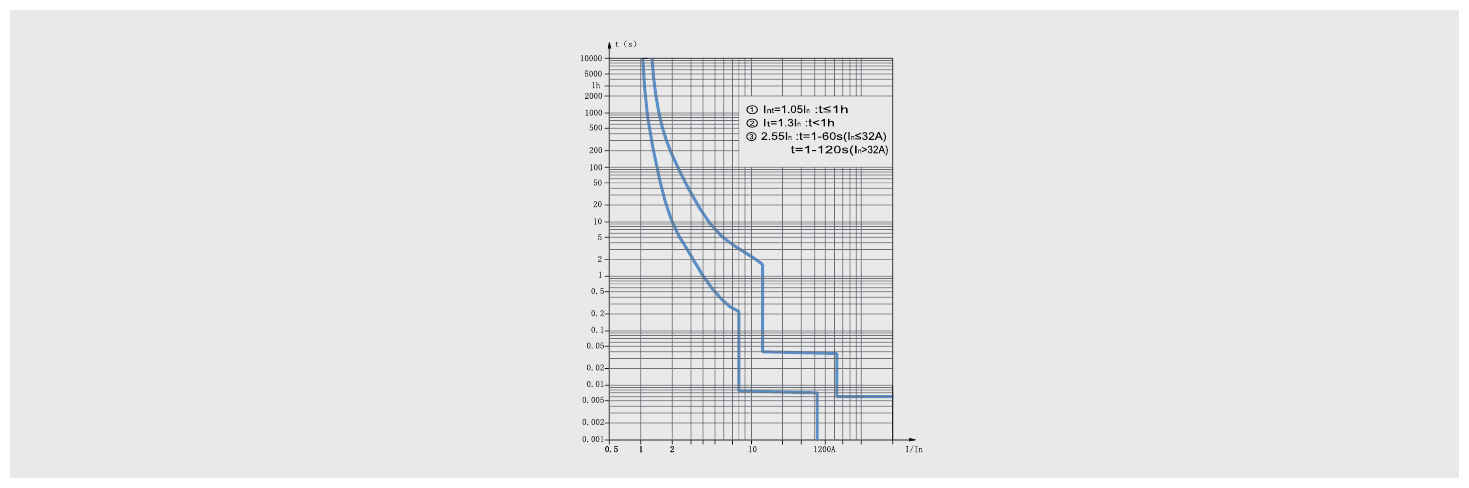

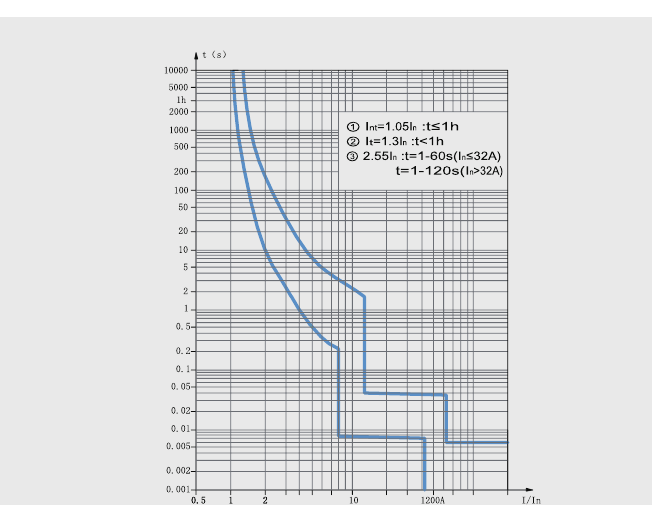

Время-токовая характеристика NDB2ZB-63 (трёхступенчатая защита)

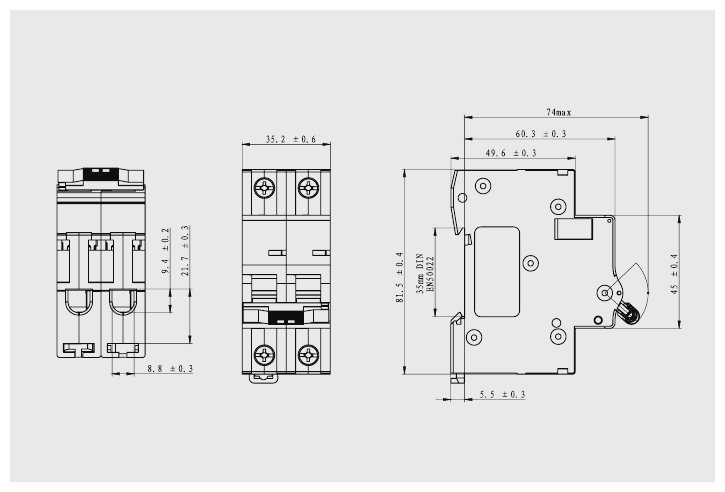

Габаритные и установочные размеры

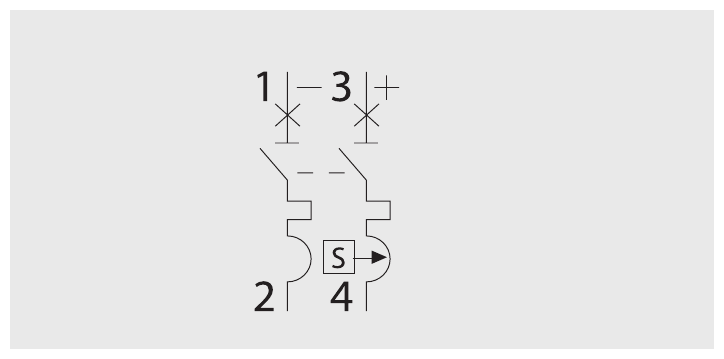

Схемы подключения

Источники: каталог Lazzen «Модульные автоматические выключатели NDB2» (07.08.2026), каталог NDB2Z (англ.). Подробные параметры — на вкладке «Характеристики».

Особенности:

Номинальный ток In = 16, 20, 25, 32, 40, 50, 63 А
Номинальное рабочее напряжение Ue = DC220/250 В, DC440 В
Номинальное напряжение изоляции Ui = 1000 В
Номинальное импульсное выдерживаемое напряжение Uimp = 4 кВ
Предельная отключающая способность Icu = 10 кА (DC220/250 В и DC440 В)
Рабочая отключающая способность Ics = 10 кА (DC220/250 В и DC440 В)
Характеристика отключения трёхступенчатая: 8 In — без отключения в течение 200 мс; 12 In — отключение за 10…40 мс; 1680 A — отключение менее чем за 6 мс
Конфигурация полюсов 2P (единственное исполнение)
Износостойкость механическая 20 000 циклов, коммутационная 1 500 циклов
Категория применения, степень защиты A, IP20
Габариты 2P (В×Ш×Г) 81,5 × 35,2 × 74 мм, монтаж на DIN-рейку TH35
Стандарты, сертификация GB/T 14048.2, IEC 60947-2; CCC; RoHS

Время-токовая характеристика NDB2ZB-63

Характеристика расцепления (по руководству NDB2ZB-63(H), 2020)

№	Характеристика расцепления	Испытательный ток	Исходное состояние	Время	Ожидаемый результат
1	Перегрузка, длительная выдержка	1,05 In	холодное	1 ч	не отключается
2		1,3 In	сразу после п. 1	≤ 1 ч	отключается
3		2 In	холодное	5 с ≤ t ≤ 120 с	отключается
4	КЗ, короткая выдержка	8 In	холодное	t ≤ 0,2 с	не отключается
5		12 In	холодное	0,01 с ≤ t ≤ 0,04 с	отключается
7		12 In…1200 A	холодное	Δt ≤ 0,007 с	возврат без отключения
8	КЗ, мгновенное	1200 A	холодное	t ≤ 0,003 с	не отключается
		1680 A	холодное	t ≤ 0,006 с	отключается

Источники: каталог миниатюрных автоматических выключателей NDB2 (08.2026), стр. 25–28; руководство по эксплуатации NDB2ZB-63(H) NDT03730 (07.2020).

Технические параметры NDB2ZB-63 (каталог 2026)

Параметр	Значение
Номинальное рабочее напряжение	DC 220/250 В; DC 440 В
Номинальное напряжение изоляции Ui	1000 В
Номинальное импульсное выдерживаемое напряжение	4 кВ
Номинальные токи	16, 20, 25, 32, 40, 50, 63 А (NDB2ZB-40: 10, 16, 20, 25, 32, 40 А)
Предельная отключающая способность	DC 220/250 В: 10 кА (H: 20 кА); DC 440 В: 10 кА (H: 20 кА)
Рабочая отключающая способность	DC 220/250 В: 10 кА (H: 20 кА); DC 440 В: 10 кА (H: 10 кА)
Трёхступенчатая защита (B)	8·In — без срабатывания в течение 200 мс; 10·In — срабатывание за 10–40 мс (каталог NDB2Z: 10–30 мс); 1680 А — срабатывание не более чем за 6 мс
Число полюсов	2 (каталог NDB2Z для ZB-40: 1PN)
Механическая / электрическая износостойкость	20 000 / 1500 циклов
Стандарт	GB/T 14048.2

Структура кода заказа NDB2ZB-40 / NDB2ZB-63

Позиция	Значение	Варианты
ND	код предприятия	Nader
B	изделие	автоматический выключатель
2	порядковый номер разработки	2
Z	род тока	постоянный ток
B	функциональный код	трёхступенчатая защита
40 / 63	типоразмер	40 или 63 А
ток	номинальный ток, А	ZB-63: 16…63; ZB-40: 10…40

Условия эксплуатации и монтаж

Параметр	Значение
Температура при работе и хранении	от −35 до +70 °C, среднесуточная не выше +35 °C
Высота над уровнем моря	не более 2000 м
Относительная влажность	не более 50 % при +40 °C; при более низкой температуре допускается выше, например 90 % при +20 °C. При возможной конденсации из-за перепадов температуры нужны специальные меры
Степень загрязнения среды	3
Степень защиты	IP20
Категория установки	II (уровень нагрузки) и III (уровень распределения и управления)
Монтаж	на стандартную DIN-рейку TH35×7,5 мм, вертикально (отклонение от вертикали не более ±5°) или горизонтально
Экологические требования	соответствует RoHS

ND	B	2	ZB	-	63
1	2	3	4		5	6

Расшифровка обозначения:

№	Параметр	Расшифровка
1	Код предприятия	ND: Nader Liangxin Electrical
2	Код изделия	B: Модульный автоматический выключатель
3	Код конструкции	2
4	Символ модели	ZB
5	Типоразмер	63
6	Номинальный ток	In: 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63 А

Аксессуары и дополнительные элементы:

Вспомогательный контакт OF2 устанавливается слева от выключателя NDB2ZB-63 и сигнализирует о положении контактов.
Сигнальный контакт SD2 устанавливается слева и сигнализирует об аварийном отключении.
Независимый расцепитель MX+OF2 устанавливается слева, дистанционное отключение.
Моторный привод Tm2 устанавливается слева: блокировка, местное и дистанционное управление.
Механическая блокировка JS1-11Y/B2-63 — взаимная блокировка двух выключателей (по руководству NDB2ZB-63(H)).
Устройство блокировки рукоятки NGS3 (навесной замок) — каталог NDB2 08.2026, стр. 64.
Шинные сборки NDH1 — для объединения одноимённых зажимов нескольких выключателей.
