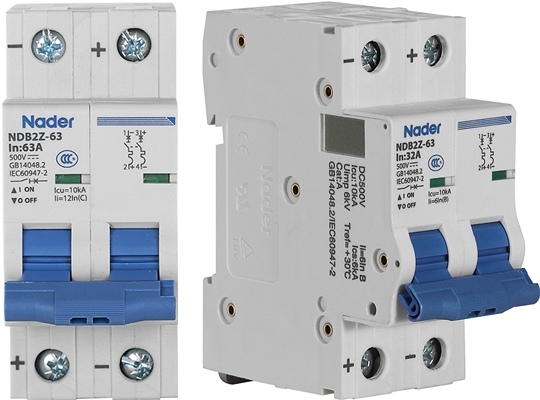

Автоматический выключатель на постоянный ток до 63А

Документация производителя (перевод, 2026)

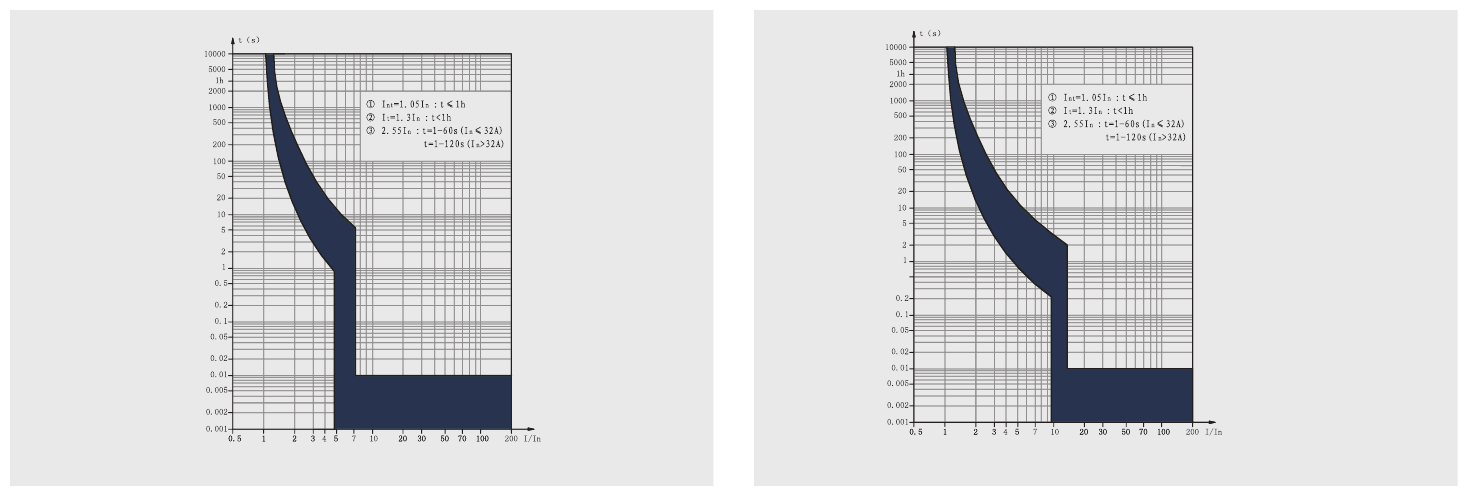

Время-токовые характеристики

Габаритные и установочные размеры

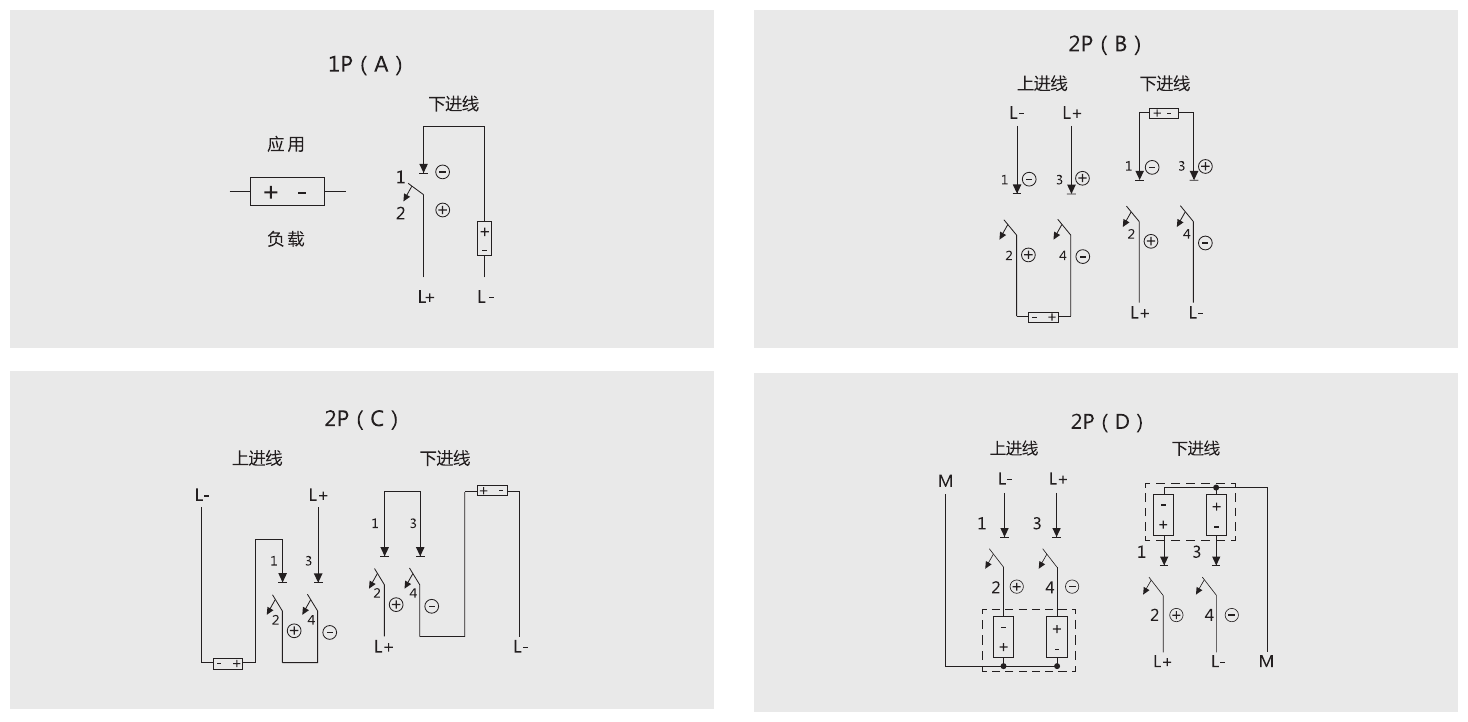

Схемы подключения

Аксессуары

Источники: каталог Lazzen «Модульные автоматические выключатели NDB2» (07.08.2026). Подробные параметры — на вкладке «Характеристики».

Назначение:

Автоматические выключатели серии NDB2Z-63H подходят для распределения питания по низковольтным фидерам в промышленном, гражданском строительстве, энергетике, связи и строительстве инфраструктуры.

Особенности:

Номинальное рабочее напряжение серии NDB2Z-63H составляет 250В DC (2P).
Номинальная отключающая способность NDB2Z-63H - 20 кА (250 В DC).
H - высокая отключающая способность 20 кА (250В DС); только 1, 2, 3, 4, 6, 10, 16, 20, 25, 32, 40, 50, и 63A доступны для номинального тока типа с высокой отключающей способностью, доступны только изделия 2P.
Каждое изделие может содержать в сборе не более 3 аксессуаров.
Габаритные размеры ВхШхГ (мм):

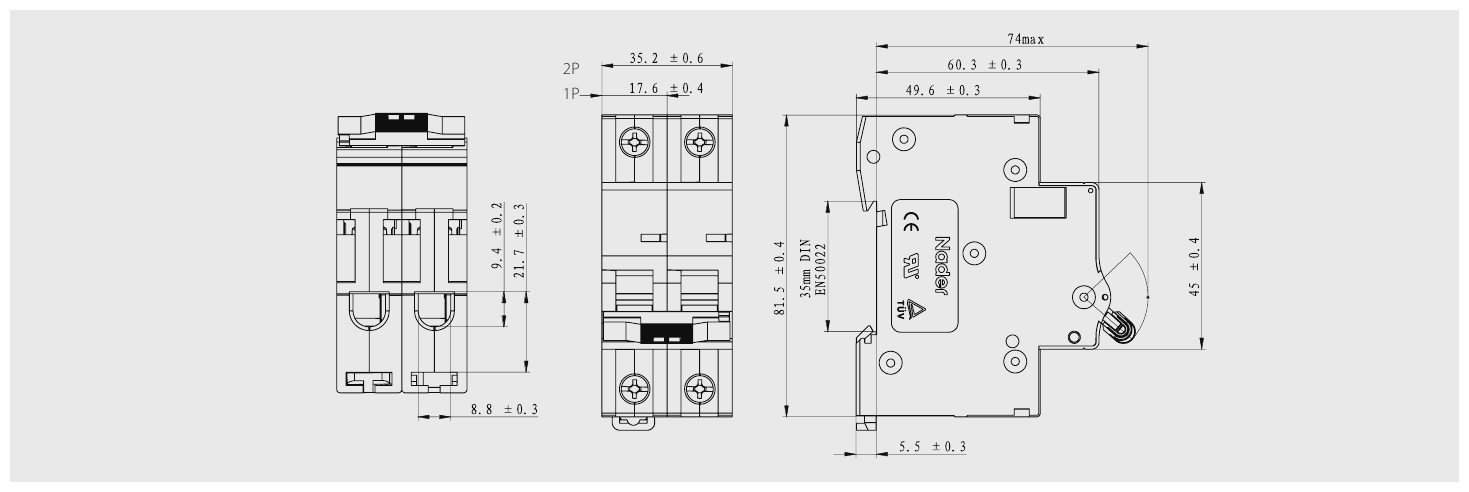

Исполнения 2P– 81,6х35,2х74
Например:
Модель продукта: NDB2Z-63HC16/2P+MX+OF2+SD2
Расшифровка: Модульный автоматический выключатель серии NDB2Z-63, H - высокая отключающая способность, кривая срабатывания типа C, номинальный ток 16A, изделие 2P, с независимым расцепителем и с опционально установленными сигнальными контактами.

NDB2Z-63H в каталоге 2026

Параметр	Значение
Примечание	В каталоге Lazzen NDB2 от 07.08.2026 исполнение с повышенной отключающей способностью (H, 20 кА) приведено для трёхступенчатого NDB2ZB-63; ниже — общие данные серии NDB2Z-63: характеристики, размеры, схемы. Параметры NDB2Z-63H на странице выше указаны по прайсу Lazzen 01.2026.

Технические параметры NDB2Z-63 (каталог 2026)

Параметр	Значение
Номинальное рабочее напряжение (CCC, CE, TUV)	DC 125/220/250 В (1P); DC 250/440/500 В (2P)
Номинальное рабочее напряжение (UL1077)	DC 125, DC 220 В (1P); DC 250, DC 440 В (2P)
Исполнение для фотоэлектрических систем NDB2Z-63 (PV)	DC 750 В (3P), DC 1000 В (4P)
Номинальное напряжение изоляции Ui	1000 В
Номинальное импульсное выдерживаемое напряжение	4 кВ (каталог 2026); 6 кВ (каталог NDB2Z)
Номинальные токи	1; 1,2; 1,5; 1,6; 2; 3; 4; 5; 6; 7; 8; 10; 12; 13; 15; 16; 20; 25; 30; 32; 35; 40; 50; 60; 63 А
Номинальная отключающая способность (CCC, CE, TUV)	10 кА
Отключающая способность по UL1077	10 кА при DC 125 В (1P) и DC 250 В (2P); 4,5 кА при DC 220 В (1P) и DC 440 В (2P)
Рабочая отключающая способность Ics	7,5 кА (DC 125 В 1P, DC 220/250 В 1P, DC 250 В 2P); 6 кА (DC 440/500 В 2P); PV: 5 кА
Мгновенное расцепление	B: 6·In ±20 %; C: 12·In ±20 %
Механическая / электрическая износостойкость	20 000 / 10 000 циклов (DC 220/125 В 1P, DC 440/250 В 2P); 2500 циклов (DC 220/250 В 1P, DC 440/500 В 2P); PV: 1500 циклов
Стандарты	GB/T 14048.2, IEC 60947-2

Структура кода заказа NDB2Z-63

Позиция	Значение	Варианты
ND	код предприятия	низковольтная аппаратура Nader
B	изделие	автоматический выключатель
2	порядковый номер разработки	2
Z	род тока	постоянный ток (DC)
63	типоразмер	63 А
B / C	характеристика	B — 6·In, C — 12·In
ток	номинальный ток, А	1…63
/1…/4	число полюсов	обычное исполнение: 1P, 2P; PV: 3P, 4P
PV	исполнение	пусто — обычное; PV — для фотоэлектрических систем

Условия эксплуатации и монтаж

Параметр	Значение
Температура при работе и хранении	от −35 до +70 °C, среднесуточная не выше +35 °C
Высота над уровнем моря	не более 2000 м
Относительная влажность	не более 50 % при +40 °C; при более низкой температуре допускается выше, например 90 % при +20 °C. При возможной конденсации из-за перепадов температуры нужны специальные меры
Степень загрязнения среды	3
Степень защиты	IP20
Категория установки	II (уровень нагрузки) и III (уровень распределения и управления)
Монтаж	на стандартную DIN-рейку TH35×7,5 мм, вертикально (отклонение от вертикали не более ±5°) или горизонтально
Экологические требования	соответствует RoHS

Поправка на температуру NDB2Z-63 (GB/T 14048.2): ток, А, при температуре от −40 до +15 °C

In, А	-40 °C	-35 °C	-30 °C	-25 °C	-20 °C	-15 °C	-10 °C	-5 °C	0 °C	5 °C	10 °C	15 °C
1	1,29	1,27	1,25	1,23	1,21	1,19	1,17	1,15	1,13	1,10	1,08	1,06
2	2,44	2,41	2,38	2,35	2,32	2,29	2,26	2,23	2,20	2,17	2,13	2,10
3	3,97	3,89	3,83	3,76	3,70	3,64	3,57	3,50	3,44	3,37	3,30	3,22
4	4,96	4,87	4,81	4,75	4,68	4,62	4,55	4,49	4,42	4,35	4,29	4,22
6	7,96	7,70	7,58	7,46	7,34	7,21	7,09	6,96	6,83	6,70	6,56	6,42
10	14,2	13,9	13,6	13,3	13,1	12,8	12,5	12,2	11,9	11,6	11,3	11,0
16	21,1	20,8	20,4	20,1	19,8	19,4	19,1	18,7	18,3	18,0	17,6	17,2
20	26,4	26	25,6	25,2	24,8	24,4	23,9	23,4	23	22,5	22	21,5
25	33,1	32,4	31,8	31,5	30,9	30,4	29,9	29,3	28,8	28,2	27,7	27,1
32	42,9	42,2	41,5	40,8	40,1	39,4	38,6	37,9	37,1	36,3	35,5	34,7
40	54,8	53,9	53	52	51	50	49	48	46,9	45,8	44,7	43,6
50	66,7	65,7	64,6	63,5	62,4	61,3	60,1	59	57,8	56,6	55,3	54,1
63	80,6	79,5	78,4	77,2	76	74,8	73,6	72,4	71,1	69,8	68,5	67,2

Поправка на температуру NDB2Z-63 (GB/T 14048.2): ток, А, при температуре от +20 до +70 °C

In, А	20 °C	25 °C	30 °C	35 °C	40 °C	45 °C	50 °C	55 °C	60 °C	65 °C	70 °C
1	1,05	1,02	1	0,97	0,94	0,91	0,89	0,86	0,83	0,80	0,77
2	2,07	2,03	2	1,96	1,93	1,89	1,86	1,82	1,78	1,74	1,70
3	3,14	3,06	3	2,92	2,84	2,76	2,67	2,58	2,49	2,38	2,27
4	4,15	4,07	4	3,93	3,85	3,77	3,69	3,61	3,53	3,44	3,36
6	6,27	6,14	6	5,84	5,68	5,52	5,36	5,19	5,01	4,83	4,64
10	10,7	10,3	10	9,6	9,2	8,8	8,4	8,0	7,5	7,1	6,6
16	16,8	16,4	16	15,6	15,1	14,7	14,2	13,7	13,2	12,7	12,2
20	21	20,5	20	19,5	18,9	18,3	17,7	17,1	16,5	15,8	15,2
25	26,5	25,8	25	24,2	23,4	22,6	21,8	21	20,2	19,4	18,6
32	33,8	32,9	32	31,1	30,1	29,1	28,1	27,1	26	24,8	23,6
40	42,4	41,2	40	38,7	37,4	36,1	34,6	33,2	31,6	30	28,3
50	52,7	51,4	50	48,6	47,1	45,6	44,1	42,5	40,8	39,1	37,3
63	65,8	64,4	63	61,6	60,1	58,5	57	55,4	53,7	52	50,3

Температура окружающей среды — это температура внутри щита или шкафа, где установлен выключатель. Базовая температура калибровки +30 °C.

Аксессуары и их установка

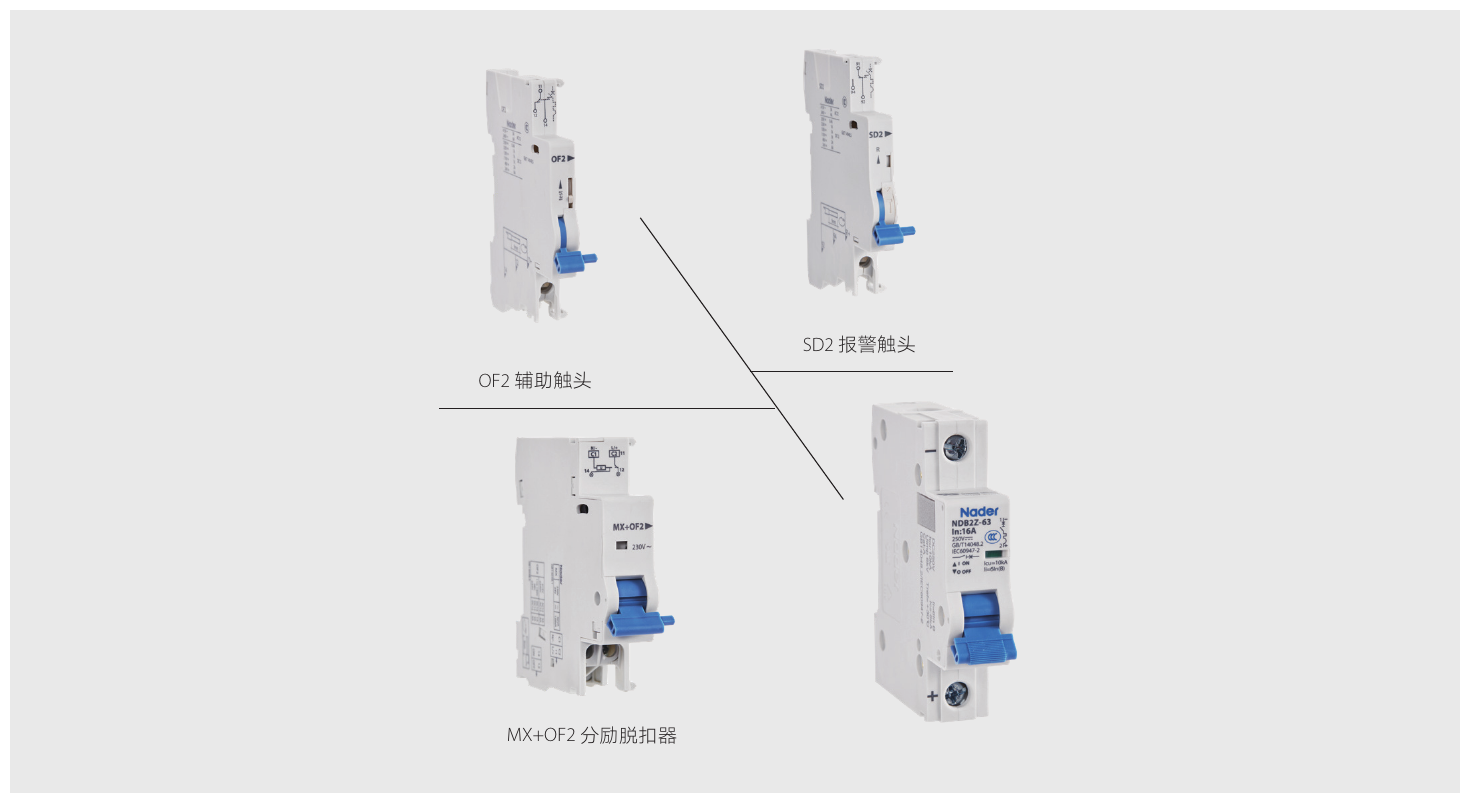

Аксессуар	Назначение и установка
OF2 — вспомогательный контакт	устанавливается слева от выключателя, показывает положение «включено/отключено»
SD2 — сигнальный (аварийный) контакт	устанавливается слева, сигнализирует об отключении выключателя при аварии
MX+OF2 — независимый расцепитель	устанавливается слева, дистанционное отключение выключателя

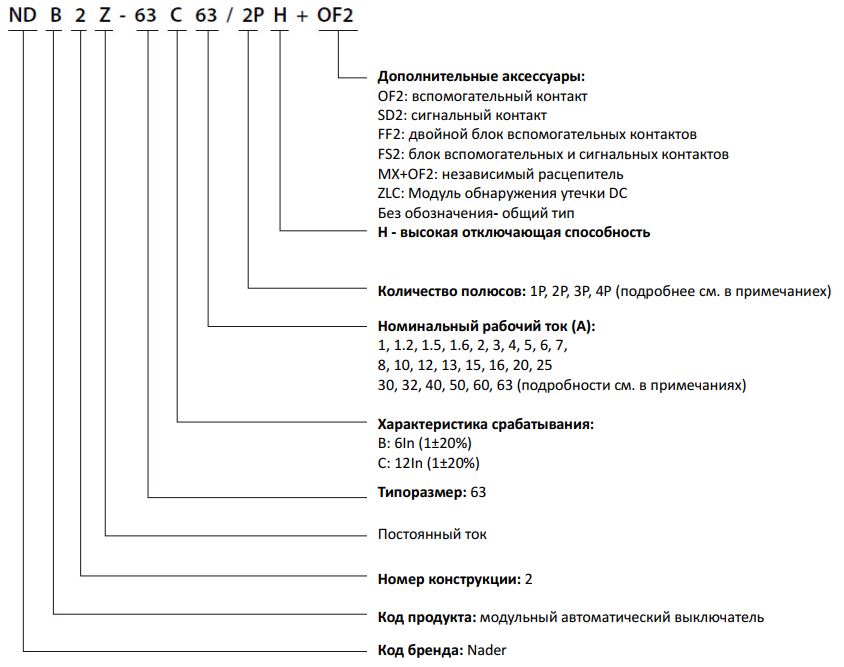

ND	B	2	Z	-	63			/	2PH
1	2	3	4		5	6	7		8

Расшифровка обозначения:

№	Параметр	Расшифровка
1	Код предприятия	ND: Nader Liangxin Electrical
2	Код изделия	B: Модульный автоматический выключатель
3	Код конструкции	2
4	Символ модели	Z: для сети постоянного тока (DC)
5	Типоразмер	63
6	Характеристика отключения	B, C
7	Номинальный ток	In: 1 А, 2 А, 3 А, 4 А, 6 А, 8 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63 А
8	Количество полюсов	2PH: 2P (H)

Пример обозначения:

Обозначение NDB2Z-63 Nader

Аксессуары и дополнительные элементы:

Аксессуар	Описание	Артикул
Аксессуары слева
OF2	Вспомогательный контакт	122120024
SD2	Сигнальный контакт	122120027
FF2	Двойной вспомогательный контакт	122120025
FS2	Вспомогательный и сигнальный контакты	122120026
SDD2	Двойной сигнальный контакт	122120035
NGQ2A	NGQ2A	122120028
NGQ2	NGQ2	122120029
NQ2A	NQ2A	122120030
NQ2	NQ2	122120031
NG2A	NG2A	122120032
NG2	NG2	122120033
MX+OF2/AC240	MX+OF2 AC240	122120023
MX+OF2/AC415	MX+OF2 AC415	122120036
MX+OF2/DC24	MX+OF2 DC24	122120037
MX+OF2/DC48	MX+OF2 DC48	122120038
Моторный привод TM2/AC230/DC220/1P + Моторный привод TM2/AC230/DC220/2P + Моторный привод TM2/AC230/DC220/3P + Моторный привод TM2/AC230/DC220/4P	TM2 AC230/DC220	122120003, 122120004, 122120005, 122120006
Моторный привод TM2/AC110/DC110/1P + Моторный привод TM2/AC110/DC110/2P + Моторный привод TM2/AC110/DC110/3P + Моторный привод TM2/AC110/DC110/4P	TM2 AC110/DC110	122120007, 122120008, 122120009, 122120010
Моторный привод TM2/DC48/1P + Моторный привод TM2/DC48/2P + Моторный привод TM2/DC48/3P + Моторный привод TM2/DC48/4P	TM2 DC48	122120011, 122120012, 122120013, 122120014
Моторный привод TM2/DC24/1P + Моторный привод TM2/DC24/2P + Моторный привод TM2/DC24/3P + Моторный привод TM2/DC24/4P	TM2 DC24	122120015, 122120016, 122120017, 122120018
Моторный привод TM2/DC12/1P + Моторный привод TM2/DC12/2P + Моторный привод TM2/DC12/3P + Моторный привод TM2/DC12/4P	TM2 DC12	122120019, 122120020, 122120021, 122120022
Автосброс мин./макс. напряжения Tm2GQ 2P + Автосброс мин./макс. напряжения Tm2GQ 4P	Автосброс, 2P/4P	122120001, 122120002
Механическая блокировка / блокировка рукоятки
JS1-11Y/B2-63	JS1-11Y/B2-63	122120034
NGS3	Устройство блокировки. Блокирует один аппарат (навесная блокировка рукоятки).	111120014

Правила установки

Аксессуары слева: Не более трёх устройств слева. Для TM2 и Tm2GQ доступны до двух контактов OF2/SD2. Исполнение привода подбирается по числу полюсов автомата.
Механическая блокировка / блокировка рукоятки: JS1-11Y/B2-63 — взаимная блокировка двух аппаратов (АВР); NGS3 — навесная блокировка рукоятки одного аппарата. Можно выбрать обе.

Состав аксессуаров соответствует конфигуратору серии (прайс Lazzen 01.2026, каталоги Nader). Подобрать комплект с автоматом можно в конфигураторе на этой странице.
