NDB2T-63

Отправить запрос

Заполните форму ниже и наши менеджеры свяжутся с вами в ближайшее время и ответят на все ваши вопросы

—

Состав оборудования

Основной товар

Аксессуары

Ваше обозначение подбора

Открыть корзину

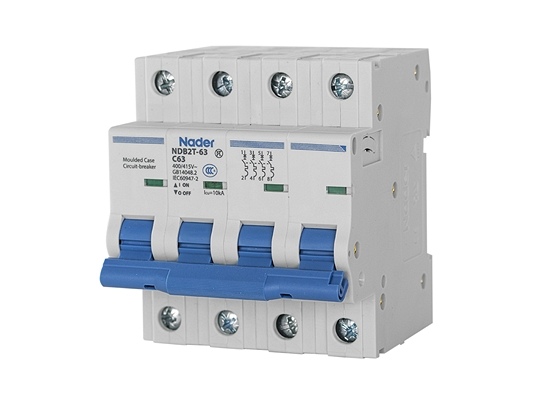

Автоматический выключатель Lazzen (Nader) NDB2T-63 на токи до 63 А для низковольтных распределительных сетей промышленных объектов, зданий, энергетики, связи и инфраструктуры. Защищает от короткого замыкания и перегрузки, служит для управления и разъединения, применяется в том числе для защиты систем постоянного тока.

Расширенный ряд номинальных токов 1–63 А (включая 1,2; 1,5; 1,6; 7; 12; 15; 30; 35; 60 А), характеристики B, C, D с узкой зоной мгновенного расцепления (4·In, 8·In, 12·In ±20 %), исполнения 1P–4P. Работает в сетях AC 230/240 и 400/415 В и DC 60/80 В (1P), DC 80/125 В (2P). Отключающая способность 10 кА. Стандарты GB/T 14048.2, IEC 60947-2, UL1077; есть исполнение по UL489.

Документация производителя (перевод, 2026)

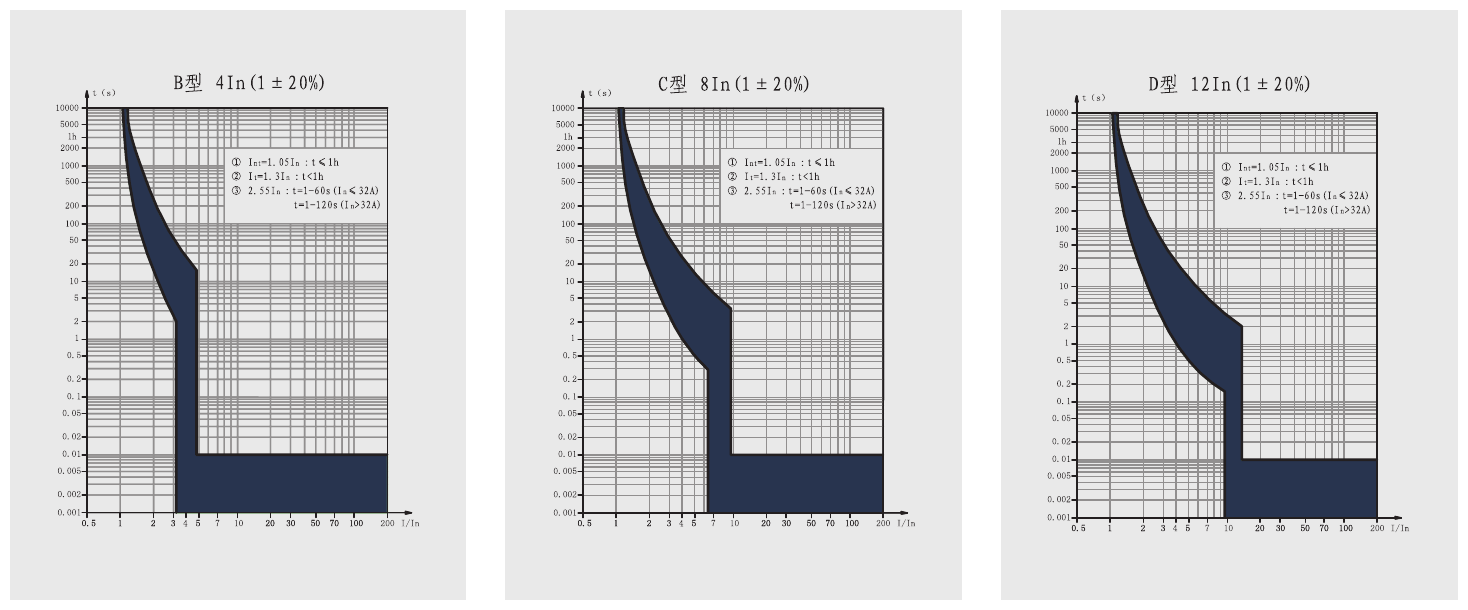

Время-токовые характеристики

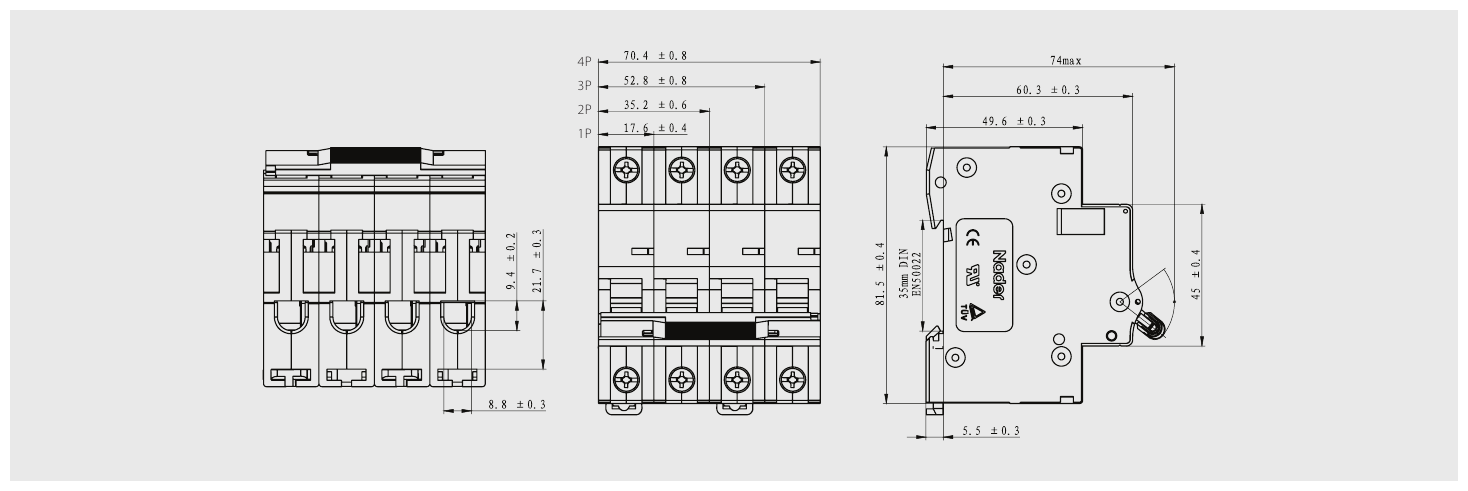

Габаритные и установочные размеры

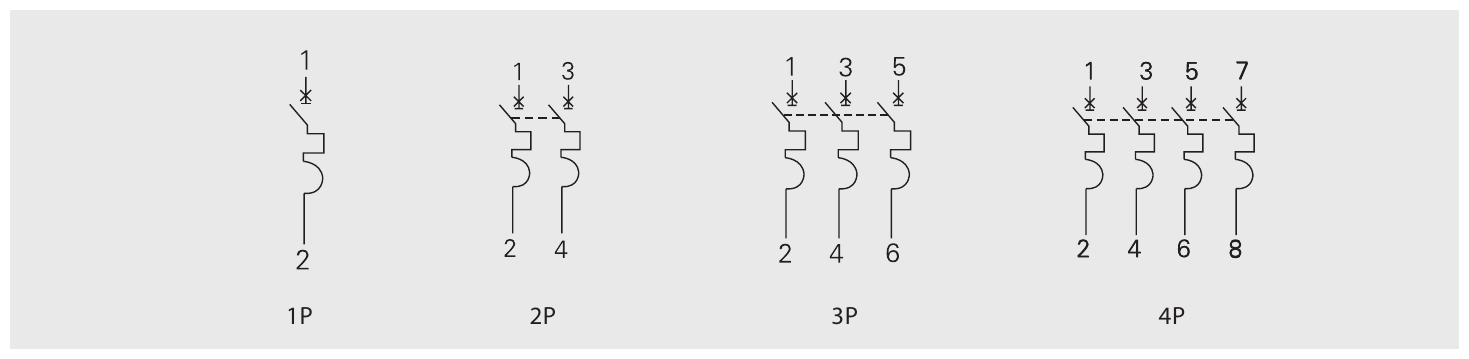

Схемы подключения

Аксессуары

Источники: спецификация NDB2T-63 (NDT500718, 2016), каталог Lazzen «Модульные автоматические выключатели NDB2» (07.08.2026). Подробные параметры — на вкладке «Характеристики».

Особенности:

Номинальное напряжение Un = AC230/240/400/415В, DC60/80/125В
Номинальный ток In = 1...63 А
Характеристика отключения B:4(1±20%)In, C:8(1±20%)In, D:12(1±20%)In
Конфигурация полюсов 1P, 2P, 3P, 4P
Отключающая способность Icu = 10 кА

Технические параметры NDB2T-63 (каталог 2026)

Параметр	Значение
Номинальное рабочее напряжение (CCC, CE, TUV)	AC 230/240 В (1P); AC 400/415 В (2P, 3P, 4P); DC 60/80 В (1P); DC 80/125 В (2P)
Номинальное рабочее напряжение (UL1077)	AC 240 В (1P); AC 277 В (1P); AC 480 В (2P, 3P, 4P); DC 60 В (1P); DC 125 В (2P)
Частота	50/60 Гц
Номинальное напряжение изоляции Ui	AC 1000 В
Номинальное импульсное выдерживаемое напряжение	4 кВ (каталог 2026); 6 кВ (спецификация 2016)
Номинальные токи по каталогу	1; 1,2; 1,5; 1,6; 2; 3; 4; 5; 6; 7; 8; 10; 12; 13; 15; 16; 20; 25; 30; 32; 35; 40; 50; 60; 63 А
Предельная отключающая способность Icu (CCC, CE, TUV)	10 кА
Рабочая отключающая способность Ics	7,5 кА (AC 230/240 В 1P, AC 400/415 В 2–4P); 10 кА (DC 60/80 В 1P, DC 80/125 В 2P)
Отключающая способность по UL1077	7,5 кА (AC 240 В 1P, DC 60 В 1P, DC 125 В 2P, AC 480 В 2–4P); 5 кА (AC 277 В 1P)
Механическая / электрическая износостойкость	20 000 / 10 000 циклов
Стандарты	GB/T 14048.2, IEC 60947-2, UL1077

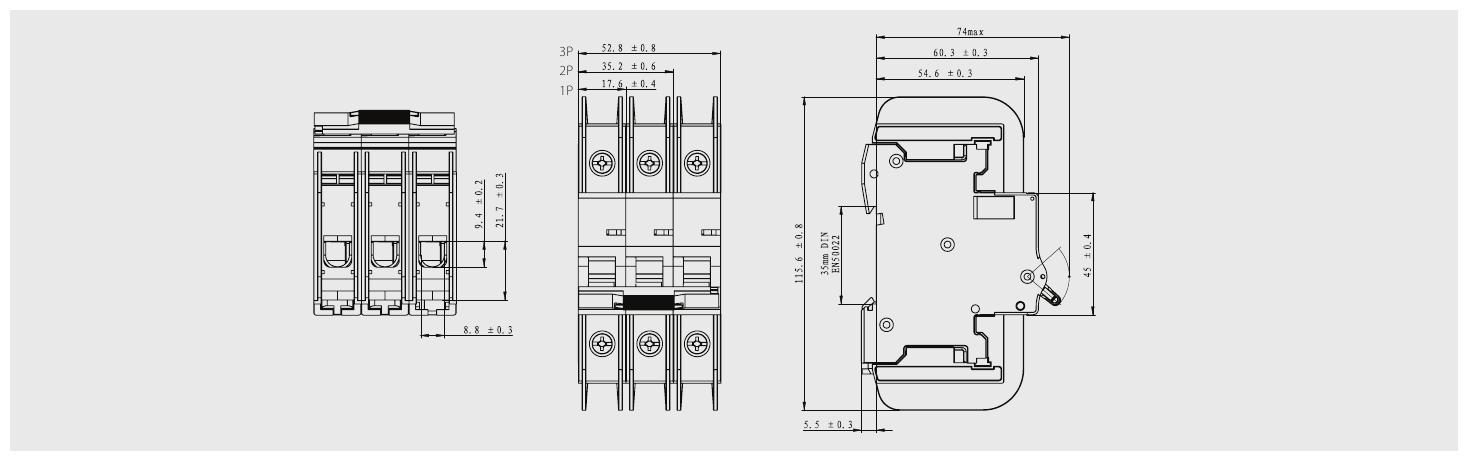

Исполнение NDB2T-63 по UL489 (каталог 2026)

Параметр	Значение
Напряжение	AC 120 В (1P); AC 277 В (1P, 1–32 А); AC 240 В (2P, 3P); AC 480/277 В (2P, 3P, 1–32 А); DC 60 В (1P, 2P); DC 60/125 В (2P)
Полюса	1P, 2P, 3P
Отключающая способность	10 кА
Стандарты и сертификаты	UL489, IEC 60947-2; UL489, CE

Характеристики мгновенного расцепления

Тип	Диапазон мгновенного расцепления	Назначение
B	4·In ±20 %	защита нагрузок с малыми токами КЗ
C	8·In ±20 %	защита обычных нагрузок и кабелей распределительной сети
D	12·In ±20 %	защита нагрузок с большими пусковыми токами: двигатели, трансформаторы

Подключение и монтаж

Параметр	Значение
Сечение медного проводника	1–35 мм², не более 2 AWG
Винт зажима	M5, момент затяжки 2,0 Н·м
Монтаж	модульная конструкция, DIN-рейка TH35×7,5 мм по EN 60715
Индикация	зелёная метка в окне — контакты разомкнуты

Условия эксплуатации

Параметр	Значение
Температура окружающего воздуха	от −40 до +70 °C
Относительная влажность воздуха	не более 95 %
Высота над уровнем моря	не более 2000 м
Степень загрязнения среды	3
Место установки	без заметной вибрации и ударов

Поправка на температуру NDB2-63H, NDB2-63U, NDB2T-63 (GB/T 14048.2): ток, А, при температуре от −40 до +15 °C

In, А	-40 °C	-35 °C	-30 °C	-25 °C	-20 °C	-15 °C	-10 °C	-5 °C	0 °C	5 °C	10 °C	15 °C
1	1,29	1,27	1,25	1,23	1,21	1,19	1,17	1,15	1,13	1,10	1,08	1,06
2	2,44	2,41	2,38	2,35	2,32	2,29	2,26	2,23	2,20	2,17	2,13	2,10
3	3,97	3,89	3,83	3,76	3,70	3,64	3,57	3,50	3,44	3,37	3,30	3,22
4	4,96	4,87	4,81	4,75	4,68	4,62	4,55	4,49	4,42	4,35	4,29	4,22
6	7,96	7,70	7,58	7,46	7,34	7,21	7,09	6,96	6,83	6,70	6,56	6,42
10	14,2	13,9	13,6	13,3	13,1	12,8	12,5	12,2	11,9	11,6	11,3	11,0
16	21,1	20,8	20,4	20,1	19,8	19,4	19,1	18,7	18,3	18,0	17,6	17,2
20	26,4	26	25,6	25,2	24,8	24,4	23,9	23,4	23	22,5	22	21,5
25	33,1	32,4	31,8	31,5	30,9	30,4	29,9	29,3	28,8	28,2	27,7	27,1
32	42,9	42,2	41,5	40,8	40,1	39,4	38,6	37,9	37,1	36,3	35,5	34,7
40	54,8	53,9	53	52	51	50	49	48	46,9	45,8	44,7	43,6
50	66,7	65,7	64,6	63,5	62,4	61,3	60,1	59	57,8	56,6	55,3	54,1
63	80,6	79,5	78,4	77,2	76	74,8	73,6	72,4	71,1	69,8	68,5	67,2

Поправка на температуру NDB2-63H, NDB2-63U, NDB2T-63 (GB/T 14048.2): ток, А, при температуре от +20 до +70 °C

In, А	20 °C	25 °C	30 °C	35 °C	40 °C	45 °C	50 °C	55 °C	60 °C	65 °C	70 °C
1	1,05	1,02	1	0,97	0,94	0,91	0,89	0,86	0,83	0,80	0,77
2	2,07	2,03	2	1,96	1,93	1,89	1,86	1,82	1,78	1,74	1,70
3	3,14	3,06	3	2,92	2,84	2,76	2,67	2,58	2,49	2,38	2,27
4	4,15	4,07	4	3,93	3,85	3,77	3,69	3,61	3,53	3,44	3,36
6	6,27	6,14	6	5,84	5,68	5,52	5,36	5,19	5,01	4,83	4,64
10	10,7	10,3	10	9,6	9,2	8,8	8,4	8,0	7,5	7,1	6,6
16	16,8	16,4	16	15,6	15,1	14,7	14,2	13,7	13,2	12,7	12,2
20	21	20,5	20	19,5	18,9	18,3	17,7	17,1	16,5	15,8	15,2
25	26,5	25,8	25	24,2	23,4	22,6	21,8	21	20,2	19,4	18,6
32	33,8	32,9	32	31,1	30,1	29,1	28,1	27,1	26	24,8	23,6
40	42,4	41,2	40	38,7	37,4	36,1	34,6	33,2	31,6	30	28,3
50	52,7	51,4	50	48,6	47,1	45,6	44,1	42,5	40,8	39,1	37,3
63	65,8	64,4	63	61,6	60,1	58,5	57	55,4	53,7	52	50,3

Температура окружающей среды — это температура внутри щита или шкафа, где установлен выключатель. Базовая температура калибровки +30 °C.

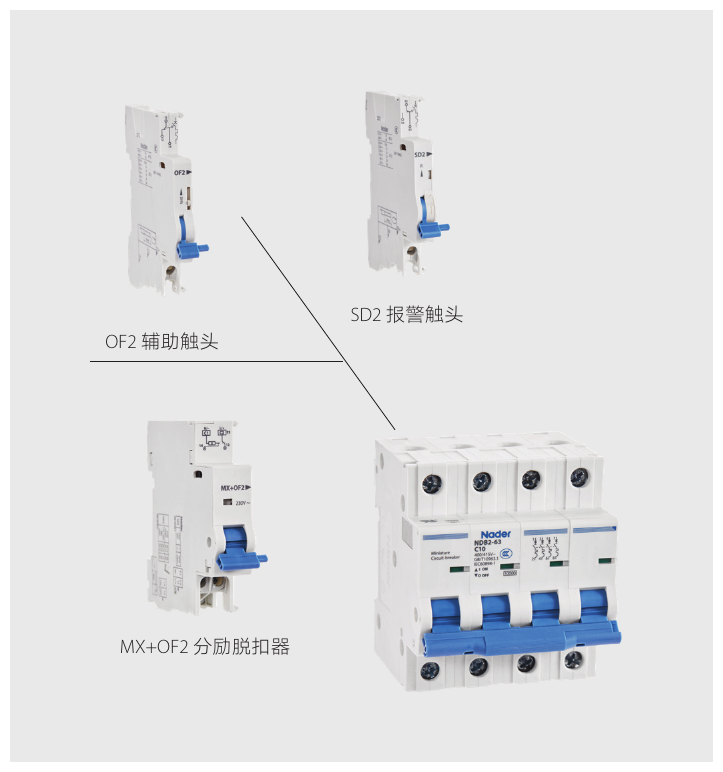

Аксессуары и их установка

Аксессуар	Назначение и установка
OF2 — вспомогательный контакт	устанавливается слева от выключателя, показывает положение «включено/отключено»
SD2 — сигнальный (аварийный) контакт	устанавливается слева, сигнализирует об отключении выключателя при аварии
MX+OF2 — независимый расцепитель	устанавливается слева, дистанционное отключение выключателя

Упаковка и хранение

Упаковка: 1P — 12 шт., 2P — 6 шт., 3P — 4 шт., 4P — 3 шт. в коробке. Хранить в проветриваемом складе при относительной влажности не более 80 % и температуре от −40 до +70 °C, без кислотных, щелочных и других агрессивных газов. Срок хранения — не более 3 лет с даты изготовления.

Меры предосторожности

Претензии по качеству не принимаются, если изделие разбиралось без разрешения производителя.
Не прикасайтесь к неизолированным токоведущим частям выключателя под напряжением.
Не регулируйте и не проверяйте характеристики выключателя самостоятельно: производитель не отвечает за последствия.
Подключайте проводники надёжно: перегрев зажима может вызвать ложное срабатывание или обгорание клемм.
Перед установкой аксессуара снимите заглушку на боковой стенке корпуса (без заусенцев и вмятин), см. инструкцию к OF2, SD2, MX+OF2.

ND	B	2	T	-	63			/
1	2	3	4		5	6	7		8

Расшифровка обозначения:

№	Параметр	Расшифровка
1	Код предприятия	ND: Nader Liangxin Electrical
2	Код изделия	B: Модульный автоматический выключатель
3	Код конструкции	2
4	Символ модели	T
5	Типоразмер	63
6	Характеристика отключения	B, C, D
7	Номинальный ток	In: 1 А, 2 А, 3 А, 4 А, 5 А, 6 А, 8 А, 10 А, 13 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63 А
8	Количество полюсов	1P, 2P, 3P, 4P
