NDB2-63

Отправить запрос

Заполните форму ниже и наши менеджеры свяжутся с вами в ближайшее время и ответят на все ваши вопросы

—

Состав оборудования

Основной товар

Аксессуары

Ваше обозначение подбора

Открыть корзину

Модульный автоматический выключатель Lazzen (Nader) серии NDB2-63 предназначен для защиты распределительных и групповых цепей от перегрузок и токов короткого замыкания в сетях переменного тока частотой 50/60 Гц, а также в цепях постоянного тока. Номинальный ток — до 63 А, характеристики расцепления B/C/D, исполнения на 1–4 полюса, отключающая способность до 10 кА. Соответствует стандартам GB/T 10963 и IEC 60898.

Документация производителя (перевод, 2026)

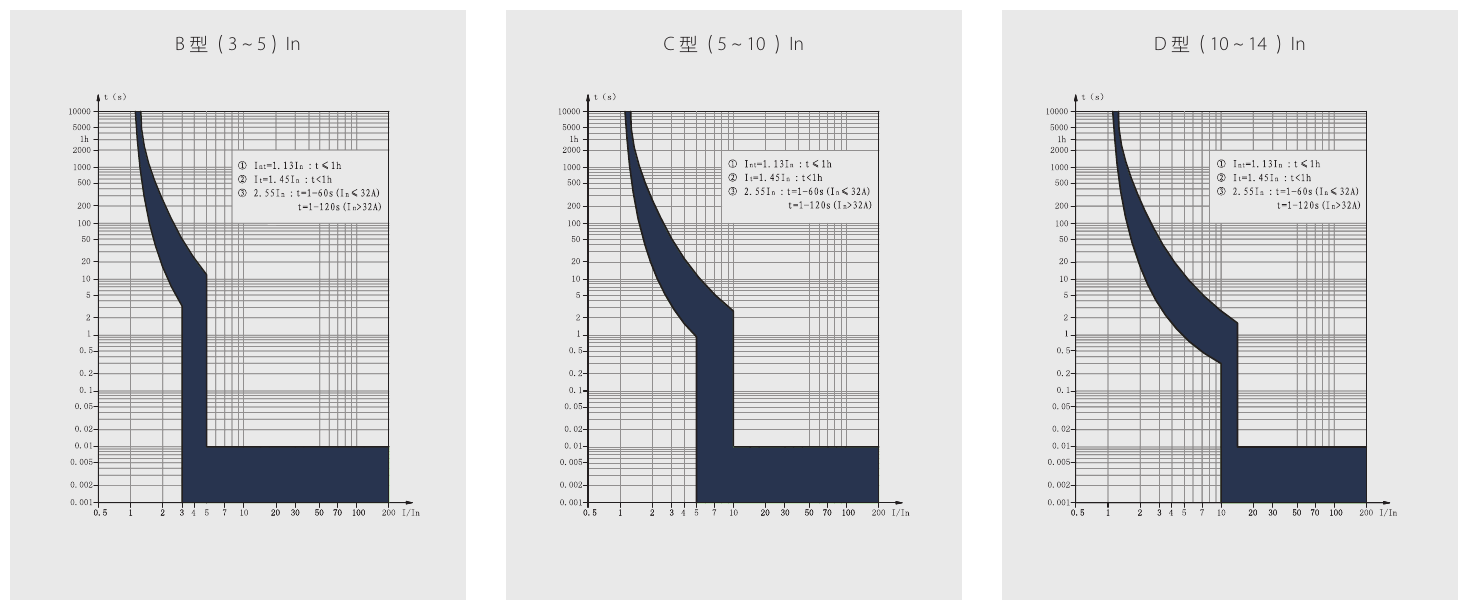

Время-токовые характеристики

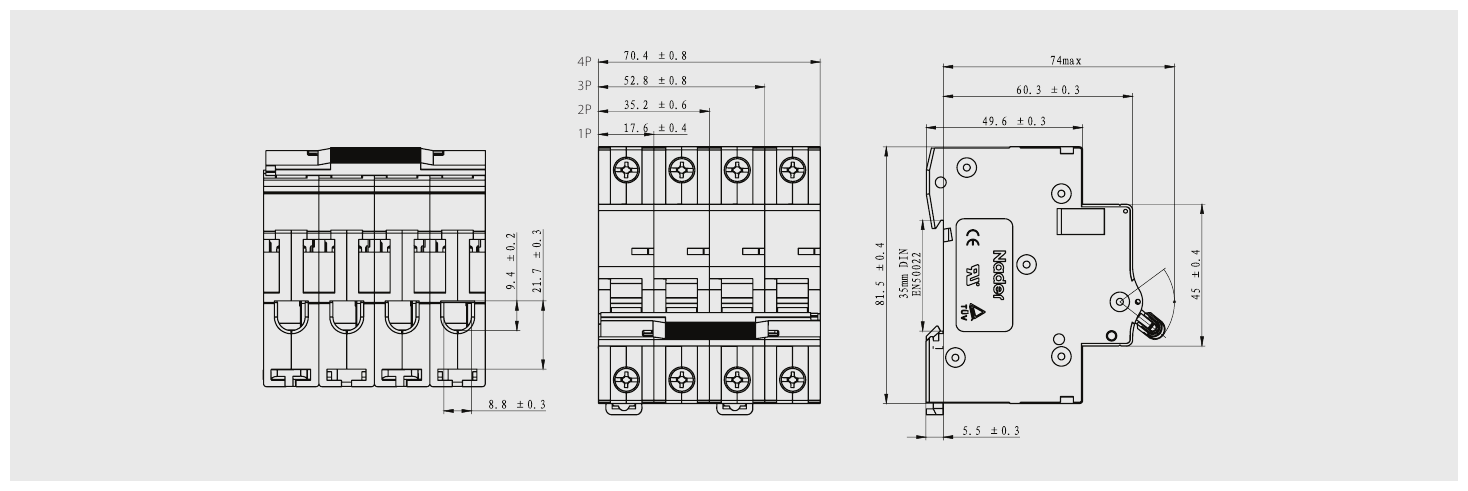

Габаритные и установочные размеры

Схемы подключения

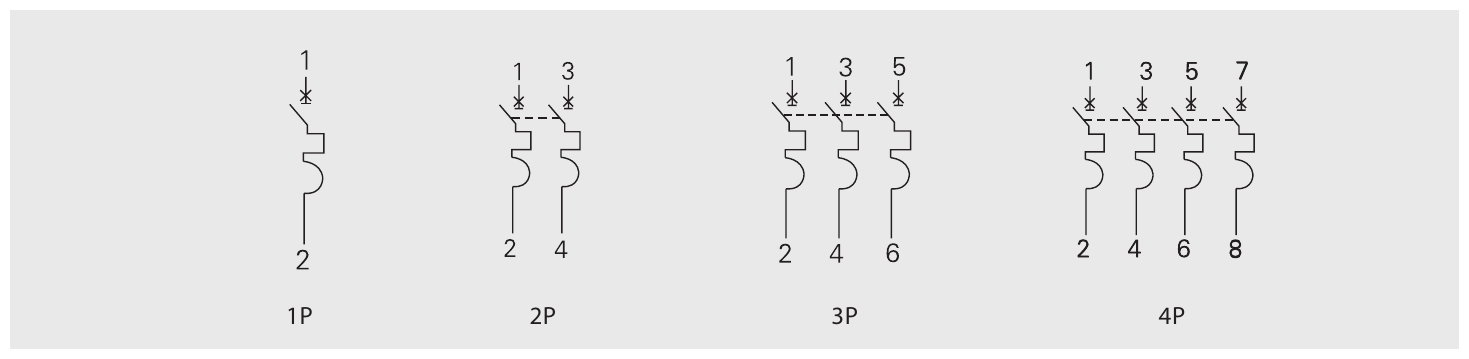

Схемы NDB2-63 / NDB2-63H / NDB2T-63: 1P, 2P, 3P, 4P

Аксессуары

Источники: спецификация NDB2-63 (NDT2930074, 2016), каталог Lazzen «Модульные автоматические выключатели NDB2» (07.08.2026). Подробные параметры — на вкладке «Характеристики».

Особенности:

Номинальное напряжение Un = AC230/240/400/415В, DC60/80В
Номинальный ток In = 1...63 А
Характеристика отключения B, C, D
Конфигурация полюсов 1P, 2P, 3P, 4P
Отключающая способность Icu = 10 кА

Модель	NDB2-63
Номинальное рабочее напряжение Ue	AC 230/240/400/415 В (1P), AC 400/415 В (2/3/4P), DC 80 В (1/2P)
Номинальная частота	50/60 Гц
Номинальное напряжение изоляции Ui	AC 690 В
Номинальное импульсное выдерживаемое напряжение Uimp	4 кВ
Номинальный ток In	1, 2, 3, 4, 5, 6, 8, 10, 12, 13, 16, 20, 25, 32, 40, 50, 63 А
Характеристика расцепления	B (3–5·In), C (5–10·In), D (10–14·In)
Количество полюсов	1P, 2P, 3P, 4P
Номинальная отключающая способность Icu	10 кА (CCC/CE/TUV)
Рабочая отключающая способность Ics	7,5 кА
Механическая износостойкость	20 000 циклов
Электрическая износостойкость	10 000 циклов
Степень защиты	IP20
Монтаж	на DIN-рейку TH35×7,5 (EN 50022)
Диапазон рабочих температур	−40…+70 °C
Высота установки	≤ 2000 м
Соответствие стандартам	GB/T 10963.1, GB/T 10963.2, IEC 60898-1, IEC 60898-2
Экологические требования	соответствует RoHS

Дополнительно по документации производителя (перевод, 2026)

Технические параметры NDB2-63 (каталог 2026)

Параметр	Значение
Номинальное рабочее напряжение (CCC, CE, TUV)	AC 230/240/400/415 В (1P); AC 400/415 В (2P, 3P, 4P); DC 60/80 В (1P, 2P)
Номинальное рабочее напряжение (UL1077)	AC 240 В (1P); AC 277 В (1P); AC 480 В (2P, 3P, 4P); DC 60 В (1P); DC 125 В (2P)
Частота	50/60 Гц
Номинальное напряжение изоляции Ui	AC 690 В
Номинальное импульсное выдерживаемое напряжение Uimp	4 кВ
Номинальные токи по каталогу	1, 2, 3, 4, 5, 6, 8, 10, 12, 13, 16, 20, 25, 32, 40, 50, 63 А
Номинальная отключающая способность Icn	10 кА (CCC, CE, TUV); по UL1077: 7,5 кА (AC 240 В 1P, DC 60 В 1P, DC 125 В 2P, AC 480 В 2–4P), 5 кА (AC 277 В 1P)
Рабочая отключающая способность Ics	7,5 кА
Механическая износостойкость	20 000 циклов
Электрическая износостойкость	10 000 циклов
Стандарты	GB/T 10963.1, GB/T 10963.2, IEC 60898-1, IEC 60898-2, UL1077
Сертификаты	CCC, CE, TUV, UL1077, CB

Отключающая способность по напряжениям и числу полюсов (спецификация 2016)

Род тока	Напряжение	1P	2P	3P	4P	Сертификат
AC	230/400 В	10 кА	—	—	—	CCC, TUV
AC	400/415 В	—	10 кА	10 кА	10 кА	CCC, TUV
DC	80 В	10 кА	10 кА	—	—	CCC, TUV
AC	240 В	7,5 кА	—	—	—	UL1077
AC	277 В	5 кА	—	—	—	UL1077
AC	480 В	—	7,5 кА	7,5 кА	7,5 кА	UL1077
DC	60 В	7,5 кА	—	—	—	UL1077
DC	125 В	—	7,5 кА (2 полюса последовательно)	—	—	UL1077

Характеристики мгновенного расцепления

Тип	Диапазон мгновенного расцепления	Назначение
B	3–5·In	защита нагрузок с малыми токами КЗ (длинные линии, электроника)
C	5–10·In	защита обычных нагрузок и кабелей распределительной сети
D	10–14·In	защита нагрузок с большими пусковыми токами: двигатели, трансформаторы

Изоляция, подключение и монтаж

Параметр	Значение
Индикация	действительное положение контактов: зелёная метка в окне — контакты разомкнуты
Зажимы	туннельного типа, сечение медного проводника 1–35 мм² (AWG 6–14)
Момент затяжки	2,0 Н·м
Монтаж	модульная конструкция, стандартная DIN-рейка TH35×7,5 мм

Условия эксплуатации

Параметр	Значение
Температура окружающего воздуха	от −40 до +70 °C
Относительная влажность воздуха	не более 95 %
Высота над уровнем моря	не более 2000 м
Степень загрязнения среды	2
Место установки	без заметной вибрации и ударов

Поправка на температуру NDB2-40, NDB2-63 (GB/T 10963.1): ток, А, при температуре от −40 до +15 °C

In, А	-40 °C	-35 °C	-30 °C	-25 °C	-20 °C	-15 °C	-10 °C	-5 °C	0 °C	5 °C	10 °C	15 °C
1	1,29	1,27	1,25	1,23	1,21	1,19	1,17	1,15	1,13	1,10	1,08	1,06
2	2,45	2,41	2,38	2,35	2,32	2,29	2,26	2,23	2,20	2,17	2,13	2,10
3	3,97	3,89	3,83	3,76	3,70	3,64	3,57	3,50	3,44	3,37	3,30	3,22
4	4,94	4,87	4,81	4,75	4,68	4,62	4,55	4,49	4,42	4,35	4,29	4,22
6	7,96	7,70	7,58	7,46	7,34	7,21	7,09	6,96	6,83	6,70	6,56	6,42
10	14,15	13,89	13,62	13,35	13,07	12,81	12,53	12,23	11,93	11,63	11,33	11,01
16	21,10	20,78	20,43	20,08	19,75	19,40	19,05	18,70	18,33	17,96	17,58	17,20
20	26,04	25,67	25,28	24,88	24,47	24,06	23,64	23,22	22,78	22,34	21,89	21,43
25	32,91	32,21	31,72	31,22	30,70	30,18	29,65	29,10	28,55	27,98	27,41	26,82
32	41,67	41,04	40,46	39,82	39,17	38,51	37,84	37,15	36,47	35,75	35,03	34,30
40	52,43	51,63	50,86	50,04	49,21	48,37	47,51	46,63	45,74	44,83	43,90	42,95
50	66,10	64,92	63,97	62,92	61,86	60,77	59,67	58,54	57,40	56,23	55,05	53,81
63	84,40	83,48	82,06	80,64	79,19	77,72	76,22	74,70	73,14	71,54	69,91	68,24

Поправка на температуру NDB2-40, NDB2-63 (GB/T 10963.1): ток, А, при температуре от +20 до +70 °C

In, А	20 °C	25 °C	30 °C	35 °C	40 °C	45 °C	50 °C	55 °C	60 °C	65 °C	70 °C
1	1,05	1,02	1,00	0,97	0,94	0,91	0,89	0,86	0,83	0,80	0,77
2	2,07	2,03	2,00	1,96	1,93	1,89	1,86	1,82	1,78	1,74	1,70
3	3,14	3,06	3,00	2,92	2,84	2,76	2,67	2,58	2,49	2,38	2,27
4	4,15	4,07	4,00	3,93	3,85	3,77	3,69	3,61	3,53	3,44	3,36
6	6,27	6,14	6,00	5,84	5,68	5,52	5,36	5,19	5,01	4,83	4,64
10	10,67	10,34	10,00	9,63	9,24	8,85	8,45	8,01	7,55	7,06	6,55
16	16,80	16,40	16,00	15,55	15,11	14,66	14,20	13,71	13,21	12,70	12,15
20	20,96	20,47	20,00	19,47	18,95	18,42	17,87	17,30	16,71	16,10	15,47
25	26,22	25,61	25,00	24,33	23,67	23,00	22,28	21,56	20,80	20,02	19,21
32	33,54	32,77	32,00	31,17	30,34	29,48	28,60	27,69	26,75	25,78	24,77
40	41,98	40,99	40,00	38,93	37,85	36,75	35,61	34,43	33,21	31,95	30,63
50	52,56	51,28	50,00	47,82	46,24	44,81	43,33	41,81	40,23	38,58	35,77
63	66,53	64,78	63,00	60,11	58,19	56,21	54,16	52,03	49,81	47,50	43,05

Температура окружающей среды — это температура внутри щита или шкафа, где установлен выключатель. Базовая температура калибровки +30 °C.

Аксессуары и их установка

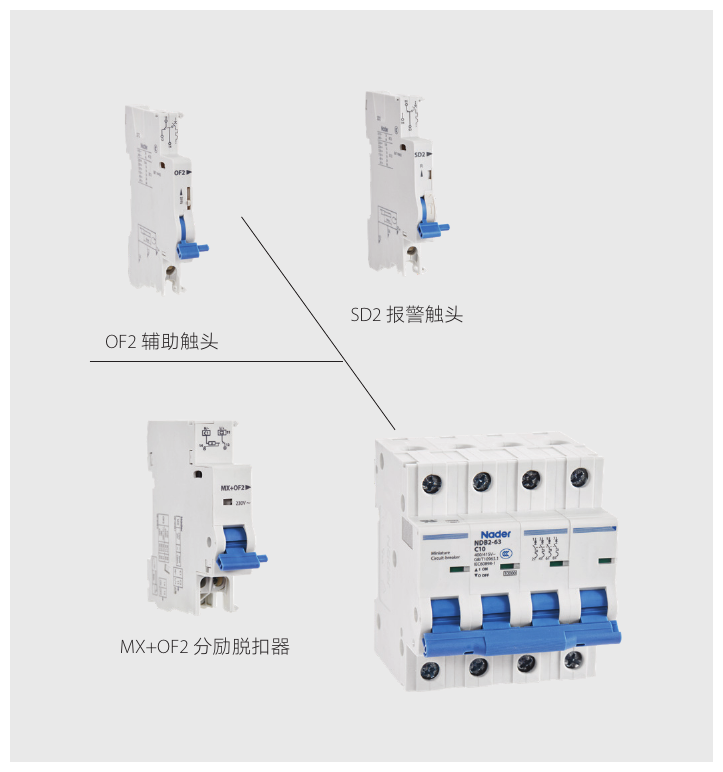

Аксессуар	Назначение и установка
OF2 — вспомогательный контакт	устанавливается слева от выключателя, показывает положение «включено/отключено»
SD2 — сигнальный (аварийный) контакт	устанавливается слева, сигнализирует об отключении выключателя при аварии
MX+OF2 — независимый расцепитель	устанавливается слева, дистанционное отключение выключателя

Упаковка и хранение

Упаковка: 1P — 12 шт., 2P — 6 шт., 3P — 4 шт., 4P — 3 шт. в коробке. Хранить в проветриваемом складе при относительной влажности не более 80 % и температуре от −40 до +70 °C, без кислотных, щелочных и других агрессивных газов. Срок хранения — не более 3 лет с даты изготовления.

Меры предосторожности

Претензии по качеству не принимаются, если изделие разбиралось без разрешения производителя.
Не прикасайтесь к неизолированным токоведущим частям выключателя под напряжением.
Не регулируйте и не проверяйте характеристики выключателя самостоятельно: производитель не отвечает за последствия.
Подключайте проводники надёжно: перегрев зажима может вызвать ложное срабатывание или обгорание клемм.
Перед установкой аксессуара снимите заглушку на боковой стенке корпуса (без заусенцев и вмятин), см. инструкцию к OF2, SD2, MX+OF2.

ND	B	2	-	63			/
1	2	3		4	5	6		7

Расшифровка обозначения:

№	Параметр	Расшифровка
1	Код предприятия	ND: Nader Liangxin Electrical
2	Код изделия	B: Модульный автоматический выключатель
3	Код конструкции	2
4	Типоразмер	63
5	Характеристика отключения	B, C, D
6	Номинальный ток	In: 1 А, 2 А, 4 А, 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63 А
7	Количество полюсов	1P, 2P, 3P, 4P

Аксессуары и дополнительные элементы:

Расцепитель минимального/максимального напряжения NGQ2A устанавливается слева от автоматического выключателя NDB2-63.
Устройство для запирания ручки NGS3.
Вспомогательный контакт OF2 устанавливается слева от автоматического выключателя NDB2-63.
Сигнальный контакт SD2 устанавливается слева от автоматического выключателя NDB2-63.
Независимый расцепитель MX+OF2 устанавливается слева от автоматического выключателя NDB2-63.
Сигнальный и вспомогательный контакты FS2 устанавливаются слева от автоматического выключателя NDB2-63.

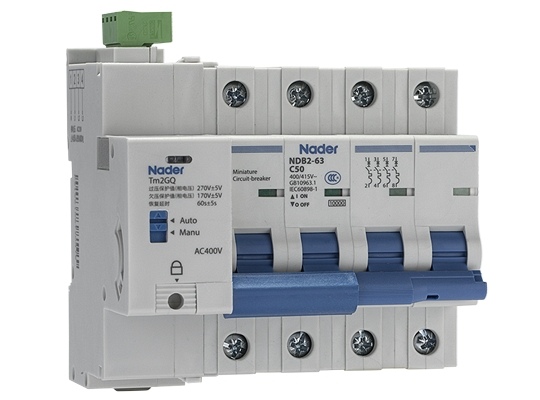

Моторный привод Tm2 устанавливаются слева от автоматического выключателя NDB2-63.
Устройство повторного включения ATm
