NDB1C-125 — модульный автоматический выключатель на большие токи (50–125 А) для низковольтных распределительных сетей промышленности, недвижимости, энергетики, связи и строительства. Обеспечивает защиту от короткого замыкания и перегрузки, оперативное управление и разъединение. Испытан по GB/T 14048.2 / IEC 60947-2.

Исполнения 1P, 2P, 3P, 4P с характеристиками C и D. Выключатель работает в сетях AC 230/240 В (1P) и 400/415 В (2P–4P), а также в цепях постоянного тока DC 60/80 В (1P) и DC 80/125 В (2P). Номинальная отключающая способность 10 кА. Окно индикатора показывает реальное положение контактов (зелёный — разомкнуты). Туннельные выводы под провод 10–50 мм².

Слева пристыковываются вспомогательный контакт OF и аварийный контакт SD (до 3 шт.), справа — независимый расцепитель MX+OF.

Источники: паспорт NDT2930227 вер. 1 (19.10.2018) и каталог серии NDB1C (03.2020), перевод на русский язык. В прайсе Lazzen 01.2026 серии NDB1C нет: наличие уточняйте у менеджера; ближайший аналог в прайсе — NDB1-125.

Особенности и преимущества

Номинальные токи 50, 63, 80, 100, 125 А
Характеристики C (8 In ± 20 %) и D (12 In ± 20 %)
Отключающая способность Icn 10 кА, Ics 7,5 кА
Работа в цепях DC: 60/80 В (1P), 80/125 В (2P)
Импульсное выдерживаемое напряжение 6 кВ
Туннельные выводы 10–50 мм², винт M7, 3,5 Н·м
Аксессуары OF, SD, MX+OF
Сертификаты CCC, CE, CB, TÜV

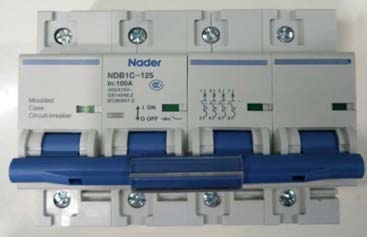

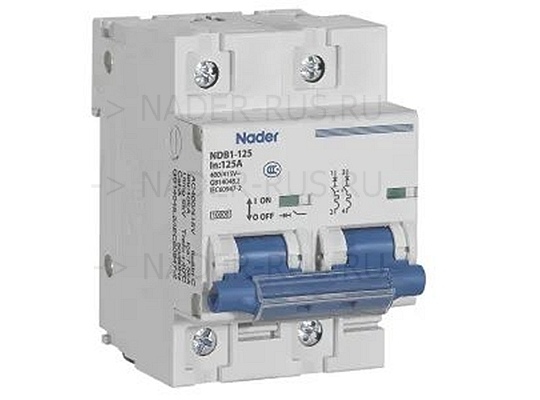

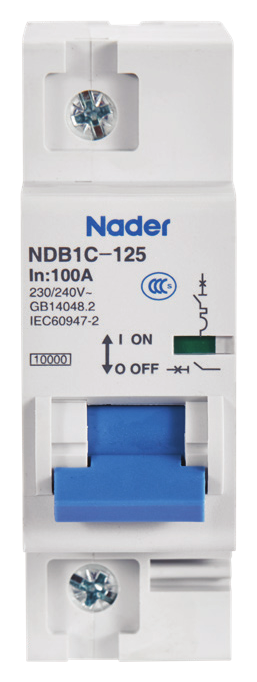

Внешний вид

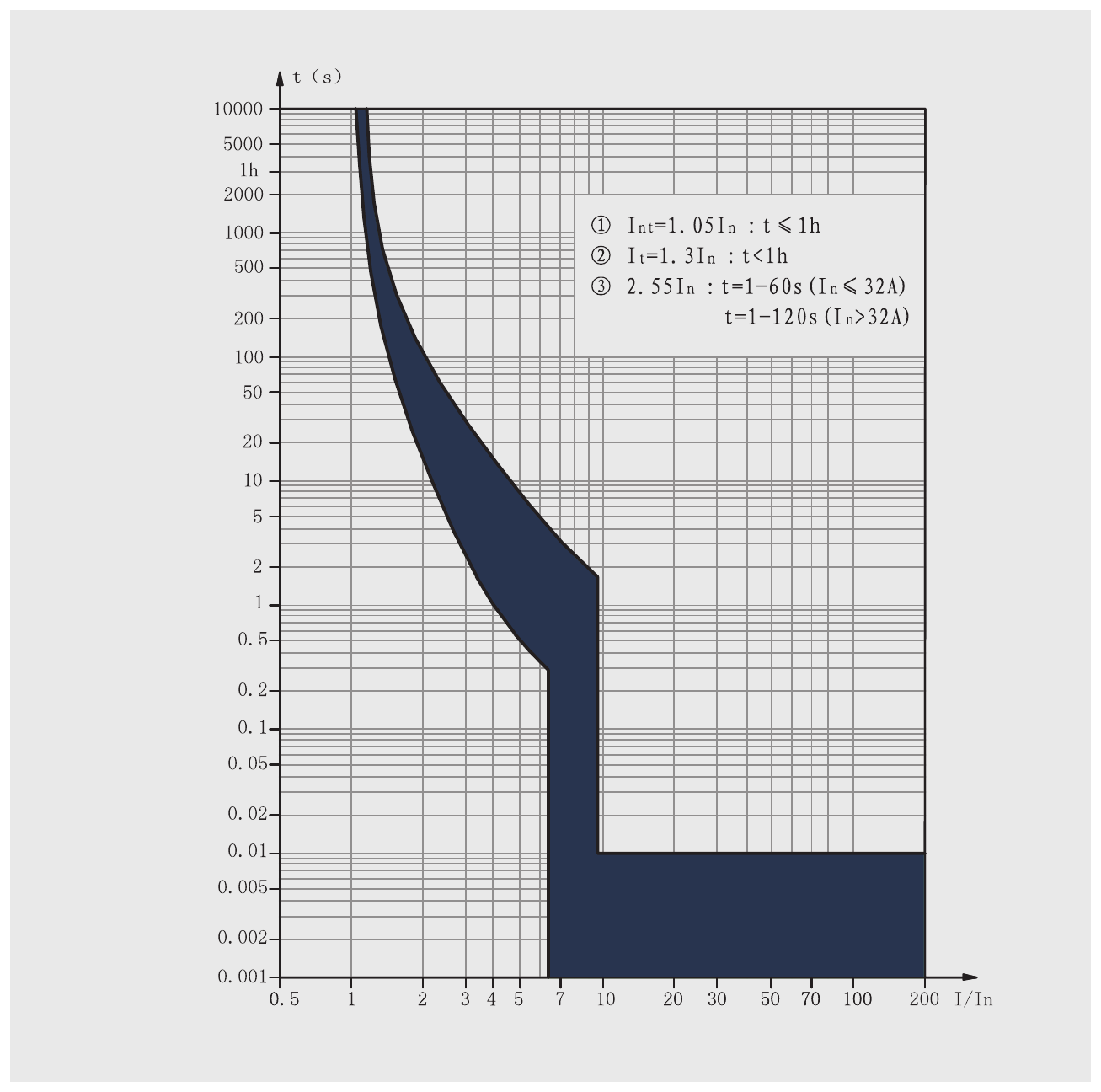

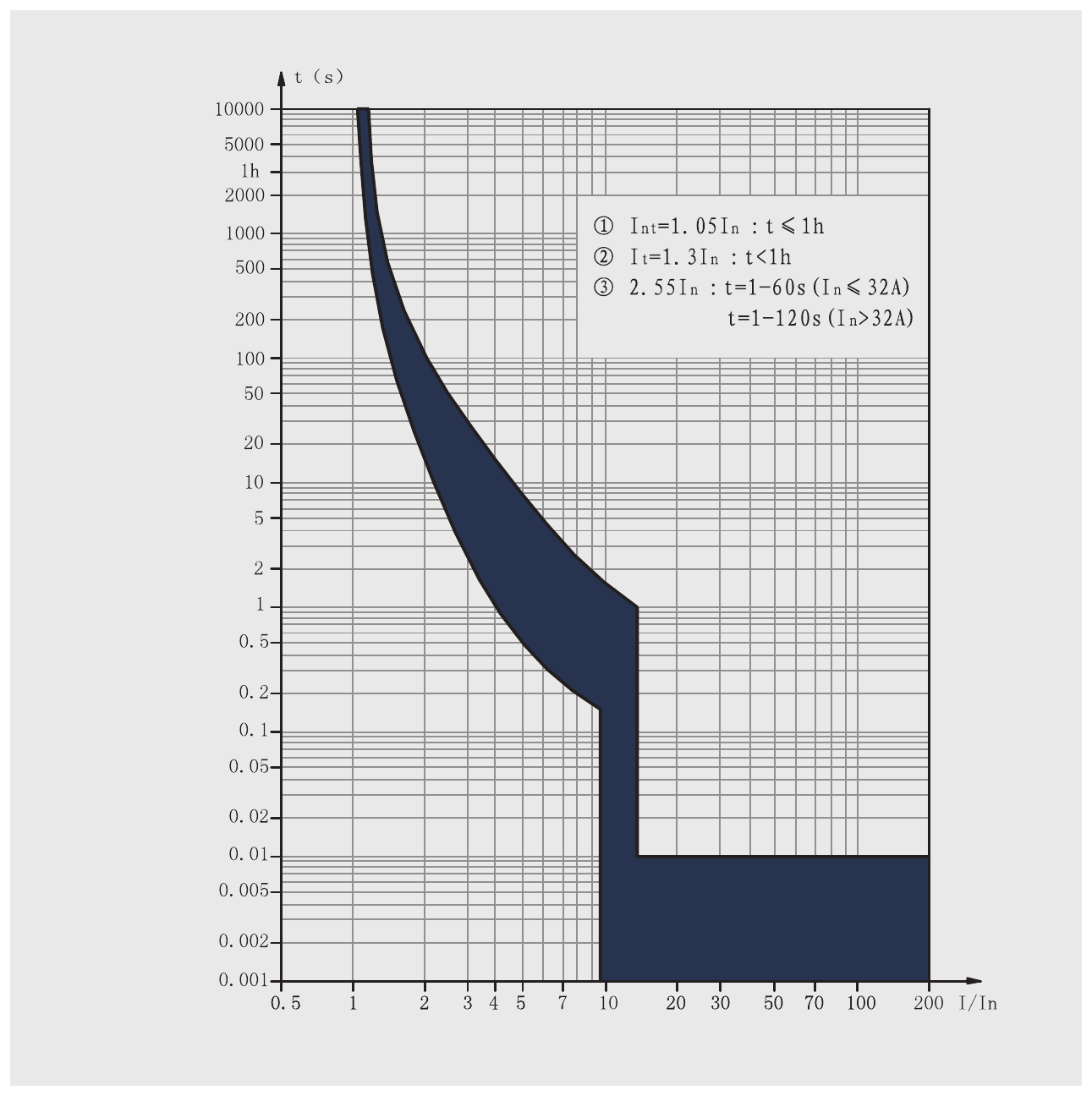

Время-токовые характеристики

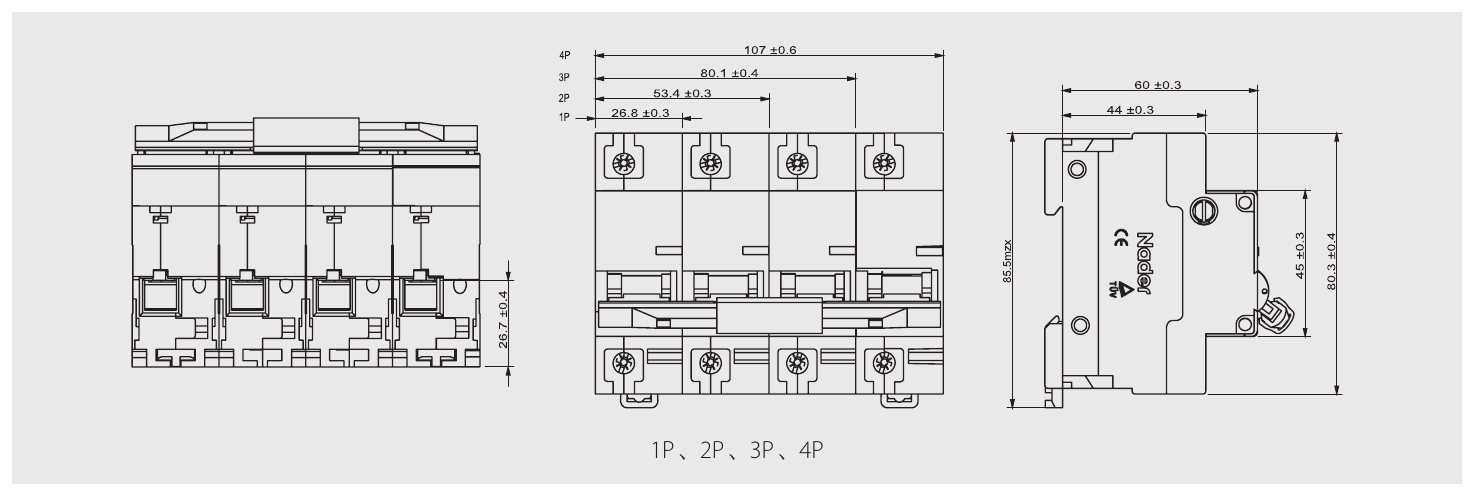

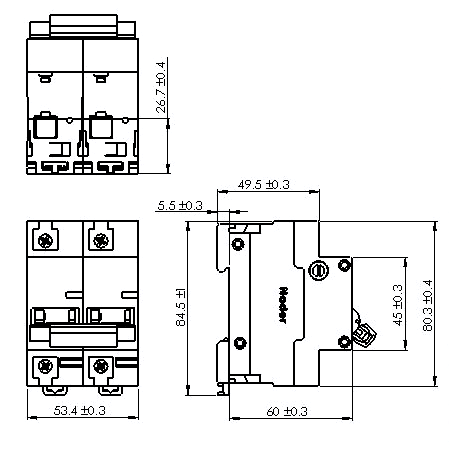

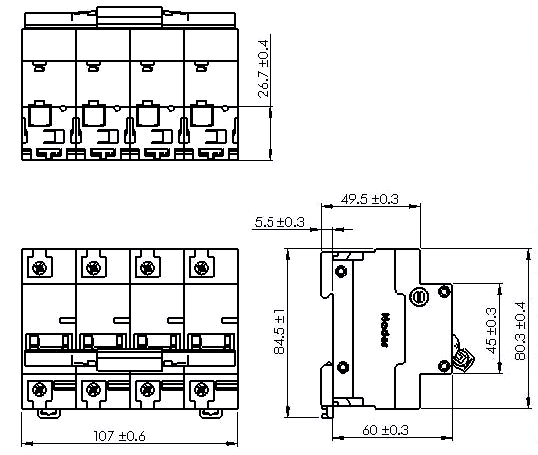

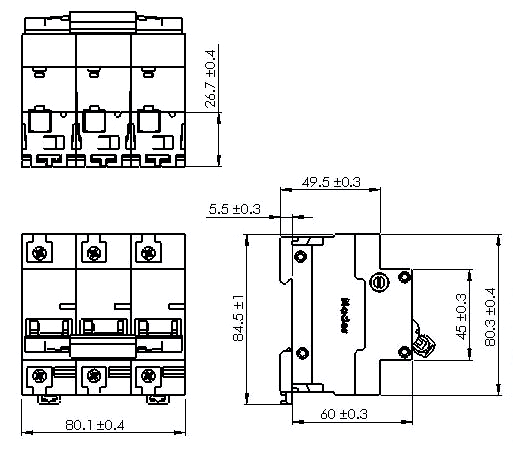

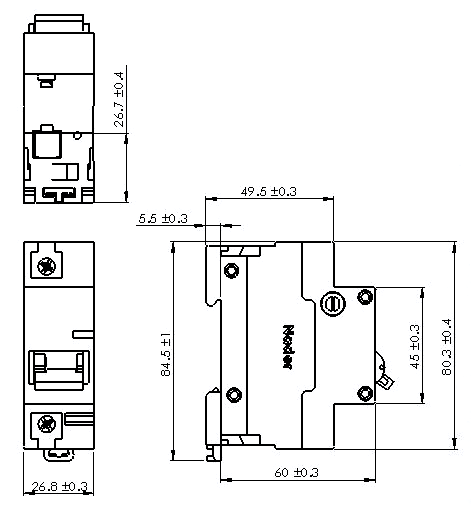

Габаритные и установочные размеры

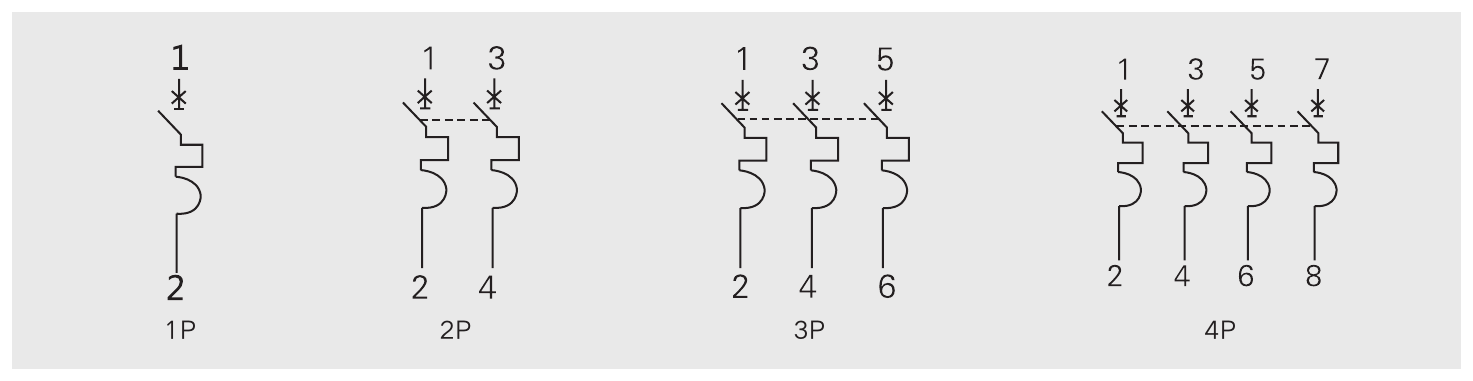

Схемы подключения

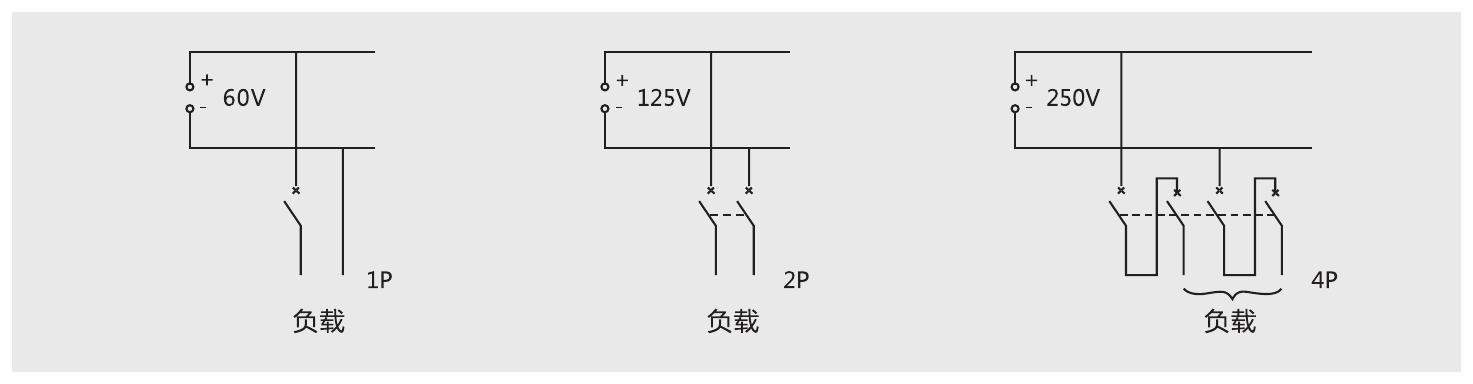

Подключение в цепях постоянного тока: 1P — DC 60 В, 2P (последовательно) — DC 125 В, 4P — DC 250 В (по схеме каталога; «负载» — нагрузка)

Структура кода заказа

Позиция	Значение	Варианты
1	Код марки	ND — Nader
2	Код изделия	B — автоматический выключатель
3	Номер разработки	1
4	Модификация	C
5	Типоразмер, А	125
6	Характеристика расцепления	C — 8 In ± 20 %; D — 12 In ± 20 %
7	Номинальный ток In, А	50, 63, 80, 100, 125
8	Число полюсов	1P, 2P, 3P, 4P

Особенности:

Номинальный ток In: 50–125 А
Отключающая способность: 10 кА
Количество полюсов: 1P, 2P, 3P, 4P
Номинальное напряжение: AC 230/240, 400/415 В; DC 60/80 В (1P), 80/125 В (2P)
Характеристика: C, D
Стандарт: GB/T 14048.2, IEC 60947-2

Основные технические характеристики

Параметр	Значение
Стандарты	GB/T 14048.2, IEC 60947-2
Номинальное рабочее напряжение Ue	AC 230/240 В (1P); AC 400/415 В (2P, 3P, 4P); DC 60/80 В (1P); DC 80/125 В (2P)
Номинальный ток In	50, 63, 80, 100, 125 А
Число полюсов	1P, 2P, 3P, 4P
Характеристика срабатывания	C (8 In ± 20 %), D (12 In ± 20 %)
Номинальное напряжение изоляции Ui	500 В
Номинальное импульсное выдерживаемое напряжение Uimp	6 кВ
Номинальная предельная отключающая способность Icu (Icn)	10 кА
Рабочая отключающая способность Ics	7,5 кА
Номинальная частота	50/60 Гц
Механическая и электрическая износостойкость	10 000 циклов
Функция разъединения	Да; индикатор реального положения контактов (зелёный — контакты разомкнуты)
Присоединение	Туннельные выводы, провод 10–50 мм², винт M7, 3,5 Н·м
Ширина полюса	≈ 27 мм (4P — 107 мм)
Сертификаты	CCC, CE, CB, TÜV
Экологичность	RoHS

Характеристики срабатывания (базовая температура +40 °C)

Характеристика	Назначение	Токи	Мгновенное срабатывание
C	Обычные нагрузки, осветительные и распределительные цепи	50–125 А	8 In ± 20 % (6,4–9,6 In)
D	Нагрузки с большим пусковым током (двигатели, трансформаторы), промышленные распределительные системы	50–125 А	12 In ± 20 % (9,6–14,4 In)

Тепловой расцепитель: 1,05 In — несрабатывание не менее 1 ч; 1,3 In — срабатывание менее 1 ч.

Условия эксплуатации

Параметр	Значение
Температура окружающего воздуха	−40…+70 °C (базовая +40 °C)
Относительная влажность	≤ 95 %
Высота установки	до 2000 м
Степень загрязнения	3
Вибрация и удары	Без заметной вибрации и ударов
Монтаж	DIN-рейка TH35 × 7,5 мм

Снижение характеристик при установке выше 2000 м над уровнем моря

Высота над уровнем моря, км	Номинальный ток	Номинальное рабочее напряжение	Испытательное напряжение промышленной частоты	Отключающая способность	Отключающая способность и электрическая износостойкость
2	In	Ue	1,00	1,00	1,00
3	0,99 In	Ue	0,89	0,89	0,83
4	0,96 In	Ue	0,80	0,80	0,71
5	0,94 In	Ue	0,73	0,73	0,63

По паспорту производителя. При установке выше 2000 м см. также ГОСТ Р/GB/T 20645 (низковольтная аппаратура для высокогорья).

Рабочий ток выключателя в зависимости от температуры окружающего воздуха, А (базовая температура +40 °C), от −40 до +15 °C

In, А	-40 °C	-35 °C	-30 °C	-25 °C	-20 °C	-15 °C	-10 °C	-5 °C	0 °C	5 °C	10 °C	15 °C
80	—	135	130	126	122	118	115	112	108	104	99	95
100	—	160	155	150	146	142	137	133	129	125	122	118
125	—	285	265	255	245	235	225	215	205	195	185	175

То же, от +20 до +70 °C

In, А	20 °C	25 °C	30 °C	35 °C	40 °C	45 °C	50 °C	55 °C	60 °C	65 °C	70 °C
80	91	88	85	82	80	75,5	72,5	68	64,5	58	52,5
100	114	111	108	103	100	94	88	82	75	68	58
125	165	155	145	135	125	115	105	95	85	75	65

Ток, который выключатель длительно проводит без срабатывания при указанной температуре воздуха вокруг него.

Аксессуары NDB1C-125

№	Наименование	Код	Назначение и количество

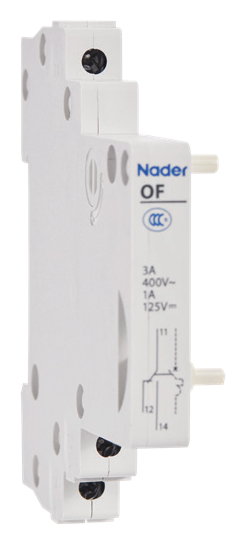

1	Вспомогательный контакт	OF	Устанавливается слева, сигнализирует положение выключателя; до 3 шт.

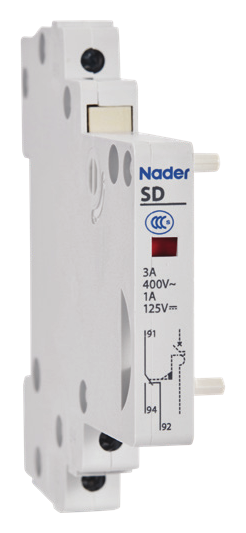

2	Аварийный контакт	SD	Устанавливается слева, сигнализирует аварийное отключение; до 3 шт.
3	Независимый расцепитель	MX+OF	Устанавливается справа, дистанционное отключение и сигнализация положения; 1 шт.

Сочетания аксессуаров — по паспортам OF, SD, MX+OF.

Упаковка

Исполнение	Количество
1P	9 шт. в коробке, 12 коробок в таре
2P	4 шт. в коробке, 12 коробок
3P	3 шт. в коробке, 12 коробок
4P	2 шт. в коробке, 12 коробок

Хранить в проветриваемом помещении при влажности ≤ 80 %, температуре −40…+70 °C, не более 3 лет с даты изготовления.

ND	B	1	C	-	125			/
1	2	3	4		5	6	7		8

Расшифровка обозначения:

№	Параметр	Расшифровка
1	Код предприятия	ND: Nader Liangxin Electrical
2	Код изделия	B: автоматический выключатель
3	Номер разработки	1
4	Модификация	C
5	Типоразмер, А	125
6	Характеристика расцепления	C: 8 In ± 20 % D: 12 In ± 20 %
7	Номинальный ток (А)	In: 50A, 63A, 80A, 100A, 125A
8	Количество полюсов	Количество полюсов: 1P, 2P, 3P, 4P

Аксессуары и дополнительные элементы:

Аксессуар	Описание	Обозначение в коде / артикул
Вспомогательный контакт	Устанавливается слева, сигнализирует положение выключателя; до 3 шт.	OF
Аварийный контакт	Устанавливается слева, сигнализирует аварийное отключение; до 3 шт.	SD
Независимый расцепитель	Устанавливается справа, дистанционное отключение и сигнализация положения; 1 шт.	MX+OF

Сочетания аксессуаров — по паспортам OF, SD, MX+OF. Источник: паспорт NDB1C-125 NDT2930227 (2018) и каталог серии NDB1C (03.2020). Артикулы аксессуаров в прайсе Lazzen 01.2026 не сопоставлены — наличие уточняйте у менеджера.
