NDB6A-63H — компактный втычной автоматический выключатель Nader (Lazzen) для телекоммуникационных аппаратных и шкафов связи. Он защищает шкафы, оборудование и отходящие абонентские линии от перегрузки и короткого замыкания и служит для их разъединения.

Выключатель устанавливается на медную шину толщиной 2 ± 0,1 мм и фиксируется в раме. Ресурс установки и извлечения — 200 циклов. Номинальные токи 6, 10, 16, 20, 25, 32, 40, 50, 63 А, предельная отключающая способность 6 кА.

Доступны исполнения 1P, 1PN, 2P, 3P, 3PN и 4P на напряжение AC 230/240 В (1P/1PN/2P) и AC 400/415 В (3P/3PN/4P). Мгновенное срабатывание настроено на 8In ± 20 %, что подходит для защиты обычных и распределительных кабелей.

Аппарат рассчитан на работу при температуре от −40 до +70 °C, выдерживает 48 часов соляного тумана и соответствует требованиям RoHS.

Особенности и преимущества

• Защита от короткого замыкания и перегрузки, функция разъединения
• Втычной монтаж на медную шину 2 ± 0,1 мм с фиксацией в раме, 200 циклов установки/извлечения
• Номинальные токи: 6, 10, 16, 20, 25, 32, 40, 50, 63 А
• Номинальная предельная отключающая способность 6 кА
• Мгновенное срабатывание 8In (1 ± 20 %)
• Исполнения 1P, 1PN, 2P, 3P, 3PN, 4P
• Коммутационная износостойкость 4000 циклов, механическая 6000 циклов
• Рабочая температура −40…+70 °C, стойкость к соляному туману 48 ч
• Соответствие требованиям RoHS

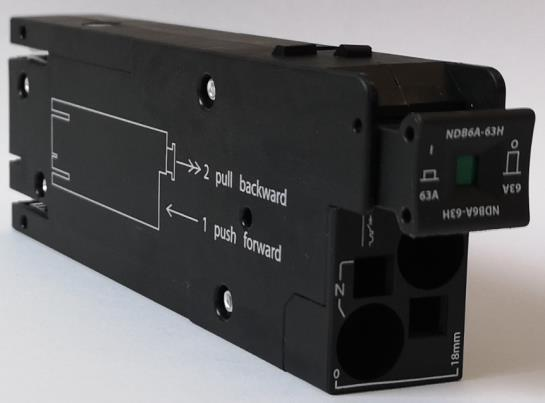

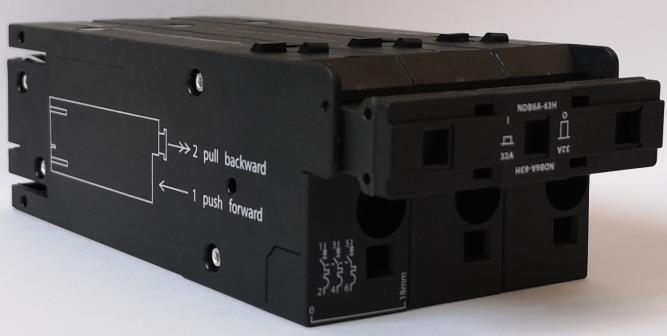

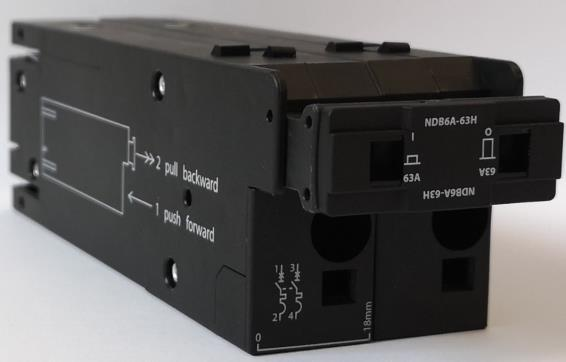

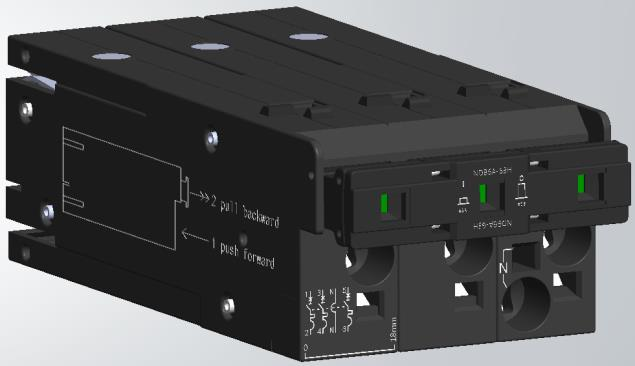

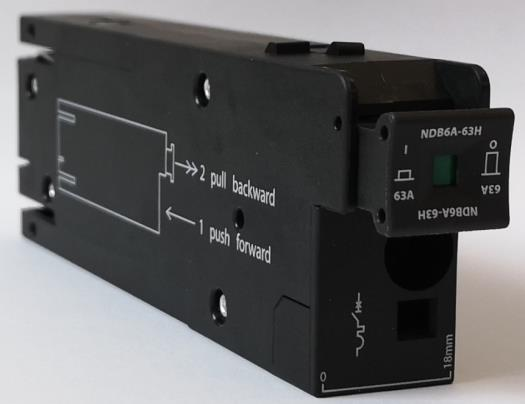

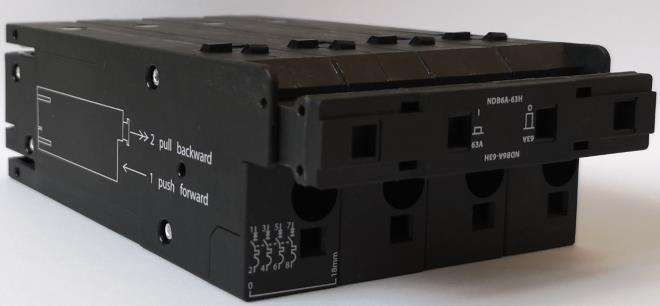

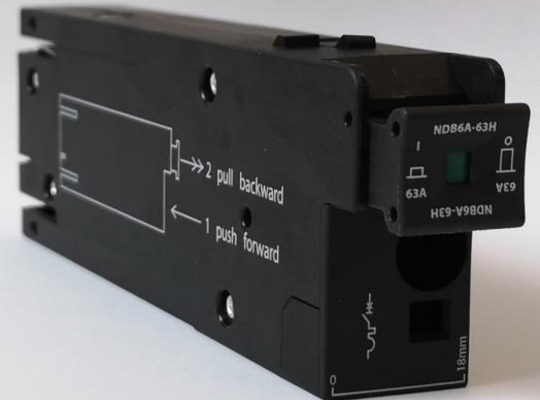

Внешний вид

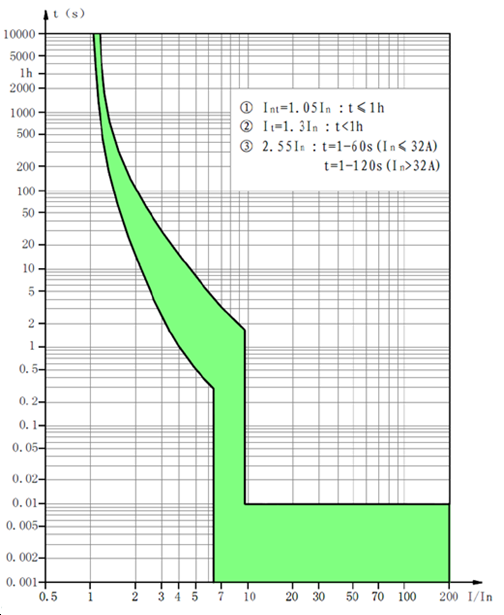

Время-токовые характеристики

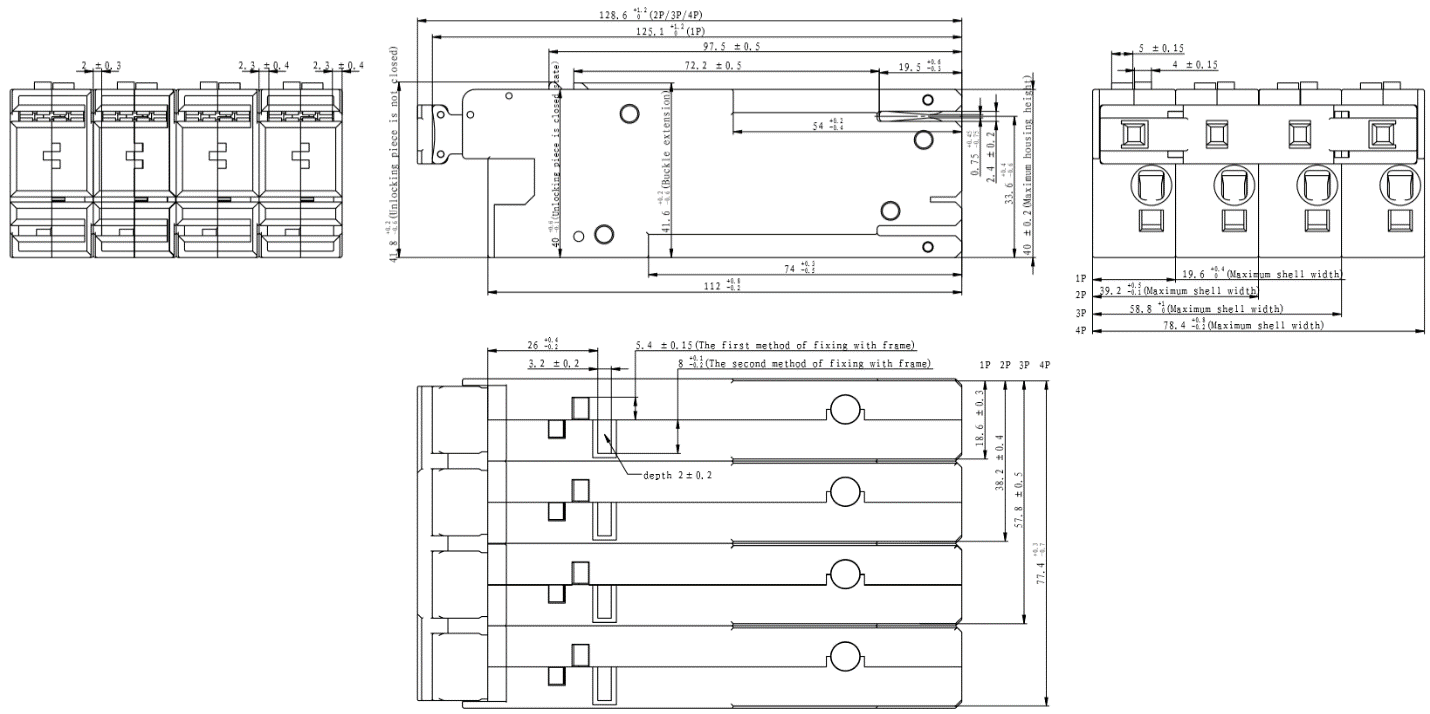

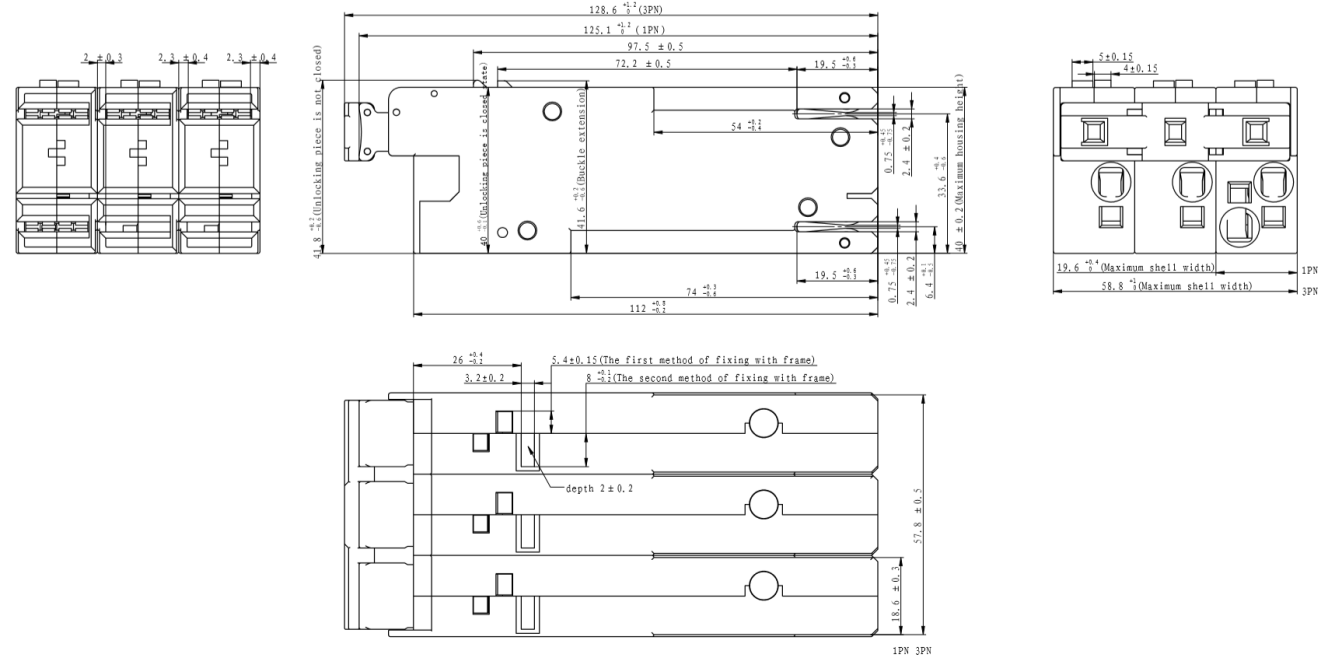

Габаритные и установочные размеры

Дополнительно

Структура кода заказа
