• Защита от короткого замыкания
• Защита от перегрузки
• Защита изоляции

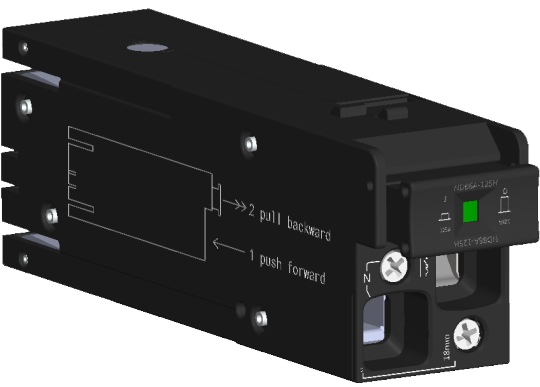

Изделия серии NDB6AZ-63H и NDB6AZ-125H в основном используются в телекоммуникационных компьютерных залах или коммуникационных шкафах (только для промышленного использования) в качестве изоляции, защиты от короткого замыкания и перегрузки для шкафов, компьютерных залов или последующих пользовательских линий.

Уровень загрязнения окружающей среды^ 3
● Температура окружающей среды: -40℃ ~ +70℃
● Выдерживает воздействие влажного воздуха (при температуре +40℃ и выше относительная влажность воздуха не превышает 50%, а при более низких температурах допускается большая относительная влажность, например, 95% при +20℃).
● Выдерживает солевые брызги в течение 48 часов
● В среде, где нет опасности взрыва и где в среде нет газа и токопроводящей пыли, достаточных для коррозии металла и разрушения изоляции.
● В месте, где нет дождя или снега

Технические параметры

●Электрические параметры
○ Номинальное рабочее напряжение: 80 В постоянного тока
○ Номинальный ток
(типоразмер 63): 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A
(типоразмер 125): 80A, 100A, 125A (только 1PN)
○ Номинальная коммутационная способность при коротком замыкании: 10кА
○ Номинальное ударопрочное напряжение: 4 кВ
○ Номинальное напряжение изоляции: 500 В
○ Характеристики мгновенного срабатывания: Ii=11In(1±20%)

● Механический и электрический ресурс
○ Механический срок службы в 6000 раз
○ Срок службы электрооборудования в 4000 раз

● Функция изоляции
○ Включение и выключение индикации
○ Зеленый логотип в середине кнопки указывает на то, что контакт находится в отсоединенном положении

●Подключение
○ Площадь подключения (мм2) оголенного провода:
типоразмер 63: 0,75~16 мм2;
типоразмер 125: 25~35 мм2;
○ Клеммы холодного отжима с предварительной изоляцией:
типоразмер 63: 0,75 ~10 мм2,
типоразмер 125:10~25 мм2;
○ Клемм холодного отжима без предварительной изоляции:
типоразмер 63: 16 мм2;
типоразмер 125: 35 мм2.
○ Глубина вставки (мм):
типоразмер 63:  23~25 мм;
типоразмер 125: 24~26 мм.
○ длина зачистки (мм):
типоразмер 63: 0,75 ~6 мм2: 12 ~18 мм; 10 мм2: 14 ~18 мм.
типоразмер 125: 16 ~35 мм2: 18±1 мм.

● Уровень защиты: IP20

Например:

Модель продукта: NDB6AZ-63H/50B/1PN

Расшифровка: автоматический выключатель серии NDB6AZ-63H, номинальный ток 50А, изделие 1PN и с подключением к нагрузке аккумуляторного типа.
