Электронный АВДТ NDB2LE-63 с отключающей способностью 10 кА для одно- и трёхфазных сетей до 63 А: защита от перегрузки, короткого замыкания и тока утечки, исполнения от 1P+N до 4P, полный набор аксессуаров NDB2.

Функции:

Защита от короткого замыкания
Защита от перегрузки
Защита людей от поражения током при косвенном прикосновении
Дополнительная защита при прямом прикосновении к токоведущим частям
Защита от возгорания при повреждении изоляции

Подобрать исполнение и сформировать код заказа можно в конфигураторе на этой странице. Технические данные — на вкладке «Технические характеристики».

Назначение:

Защита от короткого замыкания
Защита от перегрузки
Защита от утечки на землю
Изоляция

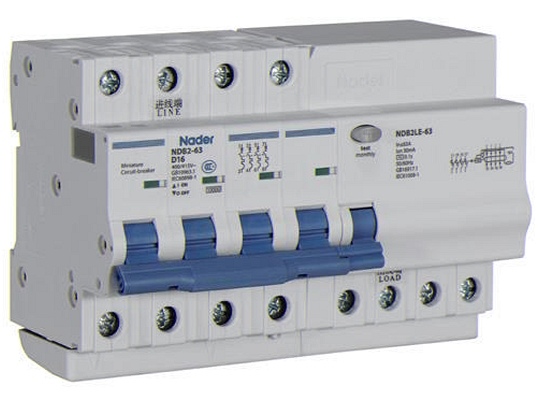

Блок дифференциального тока серии NDB2LE-63, закрепленный на правой стороне MCBs серии NDB2-63 для защиты от замыканий на землю, используется в низковольтных системах распределения электроэнергии в промышленности, недвижимости, энергетике, телекоммуникациях и строительстве.

Особенности:

Ток утечки: 30mA, 50mA, 100mA, 300mA

Модель: NDB2LE-63
Номинальное напряжение: AC 230/240 В (1P+N, 2P); AC 380/400/415 В (3P, 3P+N, 4P)
Частота: 50/60 Гц
Номинальная отключающая способность Icn: 10 кА
Время-токовая характеристика: B (3–5 In), C (5–10 In), D (10–14 In)
Номинальный ток In: 1, 2, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63 А
Количество полюсов: 1P+N, 2P, 3P, 3P+N, 4P
Номинальный отключающий дифференциальный ток IΔn: 30, 50, 100, 300 мА (по умолчанию 30 мА)
Тип расцепителя дифференциального тока: AC, A; электронный тип
Ширина: 6, 8, 13, 15, 15 модулей по 9 мм (1P+N, 2P, 3P, 3P+N, 4P)
Аксессуары: OF2, SD2, SDD2, FF2, FS2, MX+OF2, NGQ2(A), NG2(A), NQ2(A), Tm2, Tm2GQ, ATm
Стандарт: IEC 61009-1, GB/T 16917.1

Примечания

Габариты В×Ш×Г: 1P+N — 91,7×53,1×60,4 мм; 2P — 91,7×70,8×60,4 мм; 3P — 91,7×116,1×60,4 мм; 3P+N и 4P — 91,7×133,7×60,4 мм.
На изделие — не более 3 аксессуаров; ATm применяют вместе с Tm2 и SD2, Tm2 можно ставить отдельно.
Основа исполнения 3P+N — автоматический выключатель 4P.

Источник: Каталог Nader-Lazzen 2025 EN, гл. 4; каталог Nader RU 2024. Состав исполнений и номиналов в конфигураторе — по прайсу Lazzen 01.2026.

ND	B	2	LE	-	63			/		/		/
1	2	3	4		5	6	7		8		9		10

Расшифровка обозначения:

№	Параметр	Расшифровка
1	Код предприятия	ND: Nader Liangxin Electrical
2	Код изделия	B: Модульный автоматический выключатель
3	Код конструкции	2
4	Символ модели	LE: с защитой от тока утечки (АВДТ)
5	Типоразмер	63
6	Характеристика отключения	B, C, D
7	Номинальный ток	In: 1 А, 2 А, 4 А, 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63 А
8	Количество полюсов	1P+N, 2P, 3P, 3P+N, 4P
9	Ток утечки	30mA: 30 мА 50mA: 50 мА 100mA: 100 мА 300mA: 300 мА
10	Тип расцепителя	AC, A

Аксессуары и дополнительные элементы:

Аксессуар	Описание	Артикул
Аксессуары слева
OF2	Вспомогательный контакт	122120024
SD2	Сигнальный контакт	122120027
FF2	Двойной вспомогательный контакт	122120025
FS2	Вспомогательный и сигнальный контакты	122120026
SDD2	Двойной сигнальный контакт	122120035
NGQ2A	NGQ2A	122120028
NGQ2	NGQ2	122120029
NQ2A	NQ2A	122120030
NQ2	NQ2	122120031
NG2A	NG2A	122120032
NG2	NG2	122120033
MX+OF2/AC240	MX+OF2 AC240	122120023
MX+OF2/AC415	MX+OF2 AC415	122120036
MX+OF2/DC24	MX+OF2 DC24	122120037
MX+OF2/DC48	MX+OF2 DC48	122120038
Моторный привод TM2/AC230/DC220/1P + Моторный привод TM2/AC230/DC220/2P + Моторный привод TM2/AC230/DC220/3P + Моторный привод TM2/AC230/DC220/4P	TM2 AC230/DC220	122120003, 122120004, 122120005, 122120006
Моторный привод TM2/AC110/DC110/1P + Моторный привод TM2/AC110/DC110/2P + Моторный привод TM2/AC110/DC110/3P + Моторный привод TM2/AC110/DC110/4P	TM2 AC110/DC110	122120007, 122120008, 122120009, 122120010
Моторный привод TM2/DC48/1P + Моторный привод TM2/DC48/2P + Моторный привод TM2/DC48/3P + Моторный привод TM2/DC48/4P	TM2 DC48	122120011, 122120012, 122120013, 122120014
Моторный привод TM2/DC24/1P + Моторный привод TM2/DC24/2P + Моторный привод TM2/DC24/3P + Моторный привод TM2/DC24/4P	TM2 DC24	122120015, 122120016, 122120017, 122120018
Моторный привод TM2/DC12/1P + Моторный привод TM2/DC12/2P + Моторный привод TM2/DC12/3P + Моторный привод TM2/DC12/4P	TM2 DC12	122120019, 122120020, 122120021, 122120022
Автосброс мин./макс. напряжения Tm2GQ 2P + Автосброс мин./макс. напряжения Tm2GQ 4P	Автосброс, 2P/4P	122120001, 122120002
Механическая блокировка / блокировка рукоятки
NGS3	Устройство блокировки. Блокирует один аппарат (навесная блокировка рукоятки).	111120014

Правила установки

Аксессуары слева: Не более трёх устройств слева. Для TM2 и Tm2GQ доступны до двух контактов OF2/SD2. Исполнение привода подбирается по числу полюсов автомата.
Механическая блокировка / блокировка рукоятки: JS1-11Y/B2-63 — взаимная блокировка двух аппаратов (АВР); NGS3 — навесная блокировка рукоятки одного аппарата. Можно выбрать обе.

Состав аксессуаров соответствует конфигуратору серии (прайс Lazzen 01.2026, каталоги Nader). Подобрать комплект с автоматом можно в конфигураторе на этой странице.
