NDB6AZ-63H гидравлический автоматический выключатель постоянного тока

Отправить запрос

Заполните форму ниже и наши менеджеры свяжутся с вами в ближайшее время и ответят на все ваши вопросы

—

Состав оборудования

Основной товар

Аксессуары

Ваше обозначение подбора

Открыть корзину

NDB6AZ-63H — однополюсный автоматический выключатель постоянного тока на номинальное напряжение DC 80 В и номинальные токи от 6 до 63 А. Он предназначен для телекоммуникационных аппаратных и коммуникационных шкафов: защищает от перегрузки и короткого замыкания и разъединяет шкафы, оборудование и отходящие абонентские линии.

Аппарат выполнен в узком чёрном корпусе шириной 18 мм и устанавливается втычным способом в рамку электропитающей установки: силовые ножевые выводы толщиной 2 мм входят в шины, сигнальный вывод толщиной 1 мм передаёт аварийный сигнал. Выпускаются исполнения для батарейной цепи (B) и для цепи нагрузки.

Предельная отключающая способность составляет 10 кА, мгновенное срабатывание — 11In ±20 %. Выключатель работает при температуре от −40 до +70 °C, выдерживает 48 ч соляного тумана и имеет параметры по UL 1077 для напряжений 80, 65 и 60 В DC.

Особенности и преимущества

Защита цепей постоянного тока DC 80 В от перегрузки и короткого замыкания, функция разъединения
Номинальные токи 6, 10, 16, 20, 25, 32, 40, 50, 63 А
Ширина 18 мм
Исполнения для батареи (B) и для нагрузки (сигнальный вывод через диод)
Предельная отключающая способность 10 кА
Мгновенное (электромагнитное) срабатывание 11In ±20 %
Втычное (plug-in) исполнение: силовые ножевые выводы 2 ± 0,1 мм, сигнальный вывод 1 ± 0,1 мм
Сигнальный (аварийный) вывод для системы мониторинга
Полюс «+» проходит сквозь аппарат (1PN), коммутируется полюс «−»
Рабочая температура −40…+70 °C, стойкость к соляному туману 48 ч
Параметры по UL 1077: 80/65/60 В DC, 10 кА U1
Механическая износостойкость 6000 циклов, электрическая 4000 циклов
Соответствие RoHS

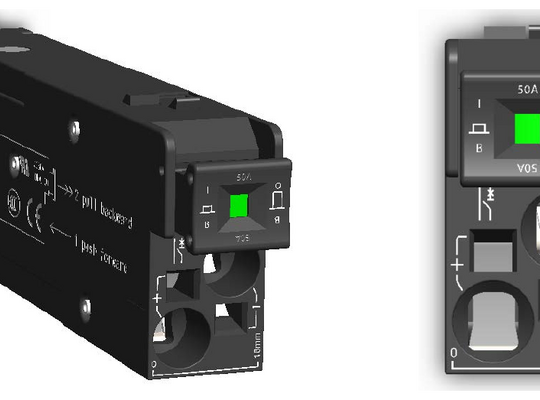

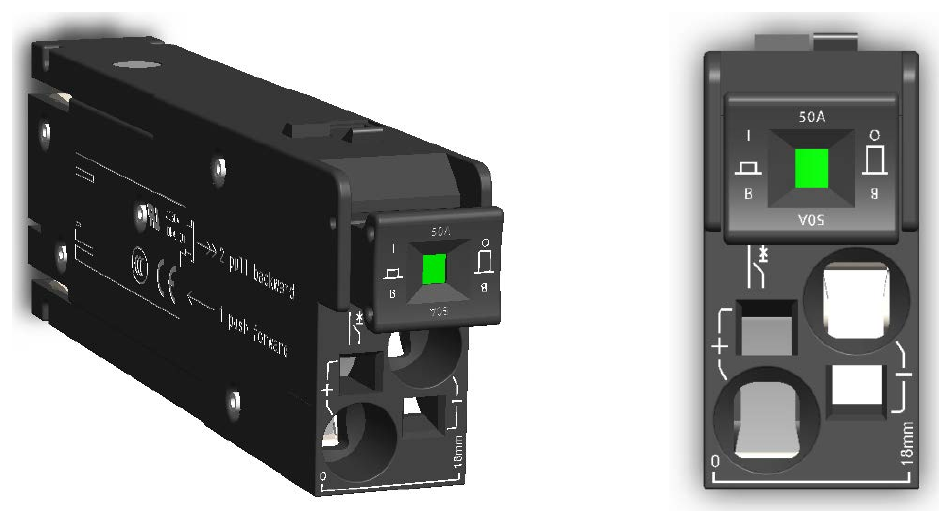

Внешний вид

Время-токовые характеристики

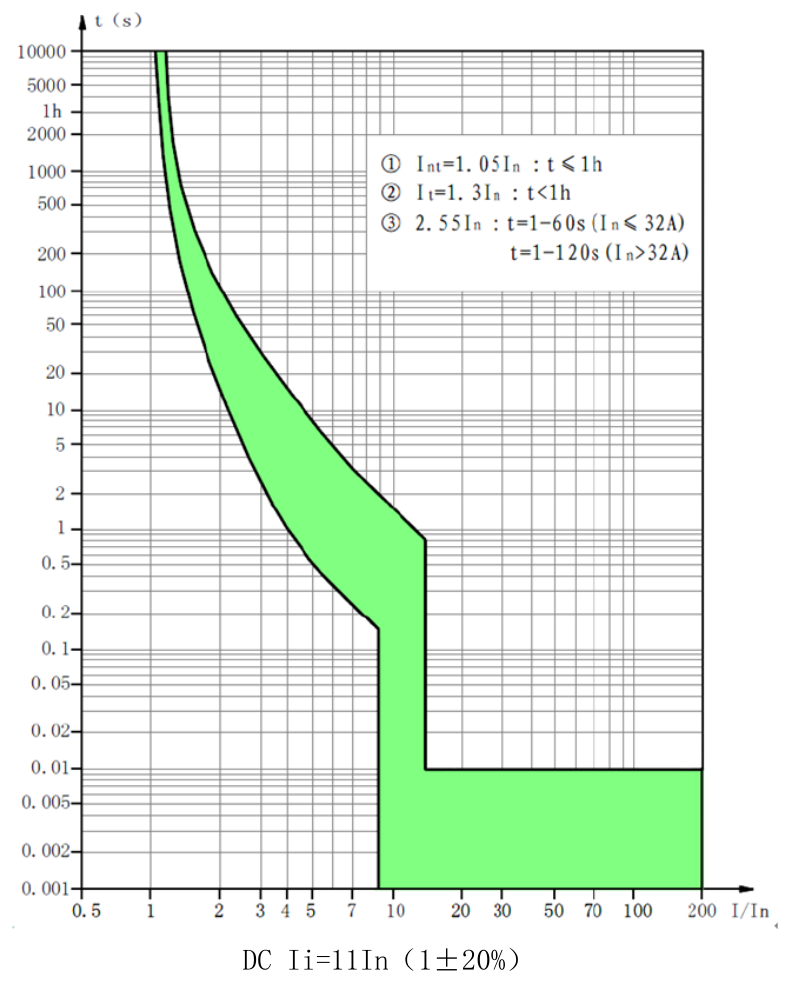

Время-токовая характеристика, DC, Ii = 11In ±20 %

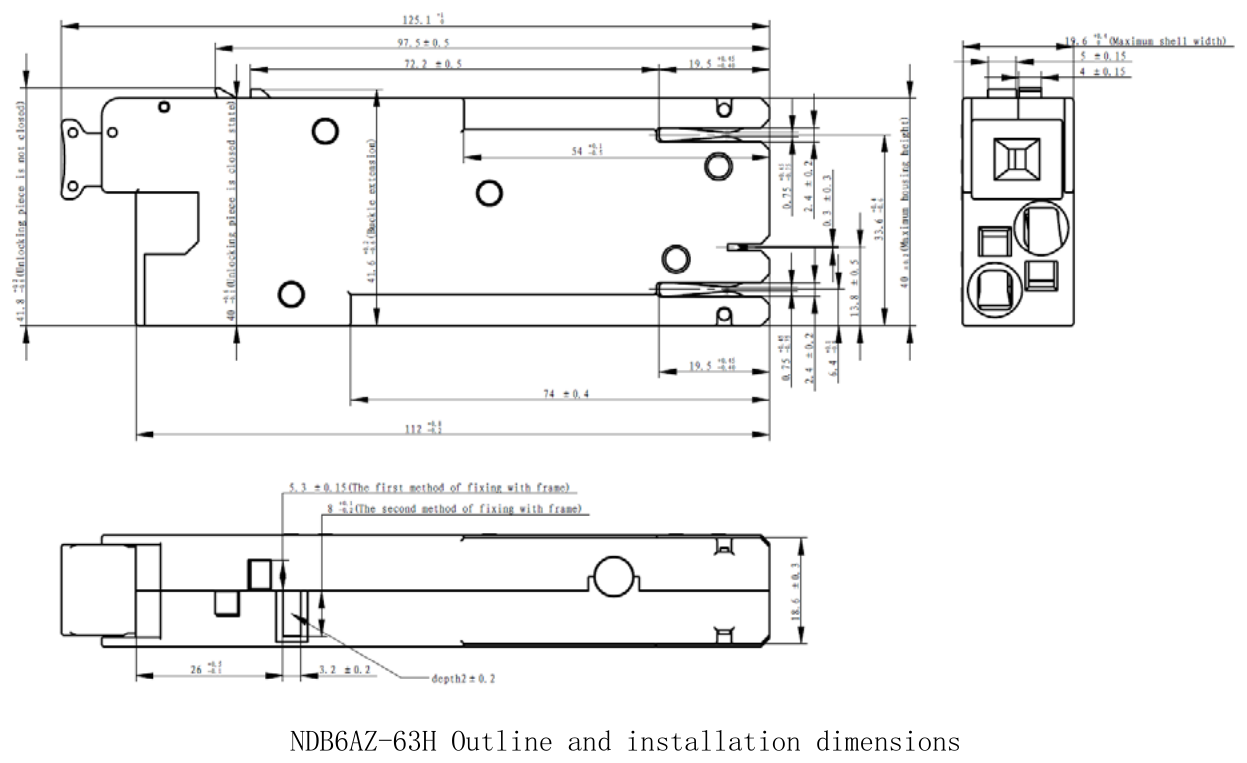

Габаритные и установочные размеры

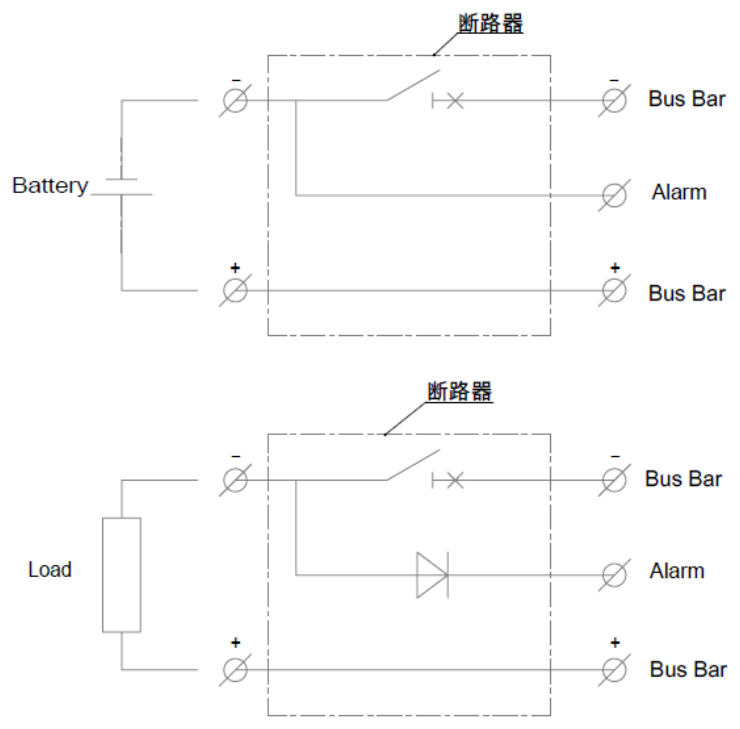

Схемы подключения

Дополнительно

Структура кода заказа

Позиция	Значение	Варианты
ND	Nader — низковольтная электроаппаратура	ND
B	Автоматический выключатель	B
6A	Номер разработки	6A
Z	Постоянный ток (DC)	Z
63	Типоразмер по току, А	63
H	Чёрное исполнение	H
50	Номинальный ток In, А	6, 10, 16, 20, 25, 32, 40, 50, 63
B	Назначение цепи	B — батарея; без буквы — нагрузка
1PN	Число полюсов	1PN — один полюс, полюс N сквозной

Особенности:

Номинальный ток In: 6–63 (6, 10, 16, 20, 25, 32, 40, 50, 63)
Отключающая способность: 10 кА
Количество полюсов: 1PN (полюс N сквозной)
Номинальное напряжение: DC 80 В (UL 1077: 80/65/60 В DC)
Характеристика: DC, мгновенное срабатывание 11In ±20 %
Стандарт: UL 1077 (таблица параметров); RoHS

Основные технические параметры

Параметр	Значение
Модель	NDB6AZ-63H
Номинальное напряжение	DC 80 В
Номинальные токи In	6, 10, 16, 20, 25, 32, 40, 50, 63 А
Номинальная предельная отключающая способность	10 кА
Мгновенное срабатывание	11In (1 ± 20 %)
Электрическая износостойкость	4000 циклов
Механическая износостойкость	6000 циклов
Сечение проводника	зачищенный провод без наконечника 0,75–16 мм²; наконечник с пластиковой втулкой 0,75–10 мм²; наконечник без втулки 16 мм²
Размер наконечника	1,3 ≤ L ≤ 6,2 мм; 1,3 ≤ W ≤ 5 мм; диаметр изоляции ≤ 9,5 мм при глубине ввода 25 мм
Глубина ввода	23–25 мм
Длина зачистки	0,75–6 мм²: 12–18 мм; 10 мм²: 14–18 мм; 16 мм²: 18±1 мм
Длина опрессованного наконечника	0,75–6 мм²: 10–16 мм; 10 мм²: 12–16 мм; 16 мм²: 16±1 мм
Усилие вставки / извлечения из рамки	≤ 80 Н / ≤ 75 Н
Число циклов установки/извлечения	200
Температура окружающей среды	−40…+70 °C
Высота над уровнем моря	≤ 2000 м (выше — со снижением параметров)
Ширина корпуса	18 мм (максимум 19,6 мм)

Параметры по UL 1077

Модель	Type	UG	Напряжение	Ток, А	Hz	TC	SC
NDB6AZ-63H	OC	A, B, D	80 В DC	6~63	–	1	10kA, U1
NDB6AZ-63H	OC	A, B, D	65 В DC	6~63	–	1	10kA, U1
NDB6AZ-63H	OC	A, B, D	60 В DC	6~63	–	1	10kA, U1

Снижение параметров на высоте более 2000 м

Высота, км	Номинальный рабочий ток	Наибольшее рабочее напряжение	Выдерживаемое напряжение промышленной частоты	Выдерживаемое импульсное напряжение	Отключающая способность при КЗ и электрическая износостойкость
2	In	Ue	1,00	1,00	1,00
3	0,99In	Ue	0,89	0,89	0,83
4	0,96In	Ue	0,80	0,80	0,71
5	0,94In	Ue	0,73	0,73	0,63

Температурная коррекция: допустимый ток, А, при температуре окружающей среды (опорная +40 °C)

Температура, °C	6 А	10 А	16 А	20 А	25 А	32 А	40 А	50 А	63 А
−40	10,88	17,04	25,35	28,95	37,34	47,21	60,81	74,06	92,22
−35	10,64	16,69	24,86	28,48	36,69	46,40	59,73	72,79	90,67
−30	10,39	16,33	24,37	27,99	36,03	45,59	58,62	71,50	89,10
−25	10,14	15,96	23,87	27,50	35,36	44,75	57,49	70,18	87,49
−20	9,89	15,58	23,36	27,00	34,67	43,90	56,34	68,84	85,85
−15	9,62	15,20	22,84	26,48	33,97	43,04	55,16	67,47	84,19
−10	9,35	14,80	22,30	25,96	33,25	42,15	53,96	66,07	82,49
−5	9,07	14,39	21,76	25,43	32,52	41,25	52,73	64,65	80,75
0	8,78	13,97	21,19	24,88	31,77	40,33	51,47	63,19	78,97
5	8,49	13,54	20,62	24,33	31,01	39,38	50,18	61,69	77,16
10	8,18	13,09	20,02	23,76	30,22	38,42	48,86	60,16	75,30
15	7,86	12,63	19,41	23,17	29,42	37,42	47,49	58,59	73,39
20	7,52	12,15	18,78	22,57	28,59	36,40	46,09	56,98	71,44
25	7,17	11,65	18,12	21,96	27,74	35,35	44,65	55,31	69,42
30	6,80	11,13	17,44	21,33	26,85	34,27	43,15	53,60	67,35
35	6,41	10,58	16,74	20,67	25,94	33,16	41,61	51,83	65,21
40	6,00	10,00	16,00	20,00	25,00	32,00	40,00	50,00	63,00
45	5,55	9,39	15,23	19,30	24,02	30,80	38,33	48,10	60,71
50	5,07	8,73	14,41	18,58	23,00	29,55	36,57	46,12	58,33
55	4,54	8,02	13,55	17,83	21,93	28,25	34,74	44,05	55,84
60	3,93	7,24	12,63	17,04	20,80	26,89	32,79	41,88	53,24
65	3,21	6,36	11,63	16,22	19,61	25,45	30,73	39,59	50,51
70	2,27	5,35	10,54	15,35	18,34	23,92	28,52	37,16	47,62

Коэффициент снижения номинала при установке вплотную

Количество аппаратов в ряду	1	2–3	4–5	6–9	10
Коэффициент	1	0,9	0,85	0,8	0,8

Время-токовая характеристика (DC)

Испытательный ток	Время
1,05In (условный ток нерасцепления)	без срабатывания в течение 1 ч
1,3In (условный ток расцепления)	t < 1 ч
2,55In	1–60 с (In ≤ 32 А); 1–120 с (In > 32 А)
Мгновенное срабатывание	11In ± 20 %

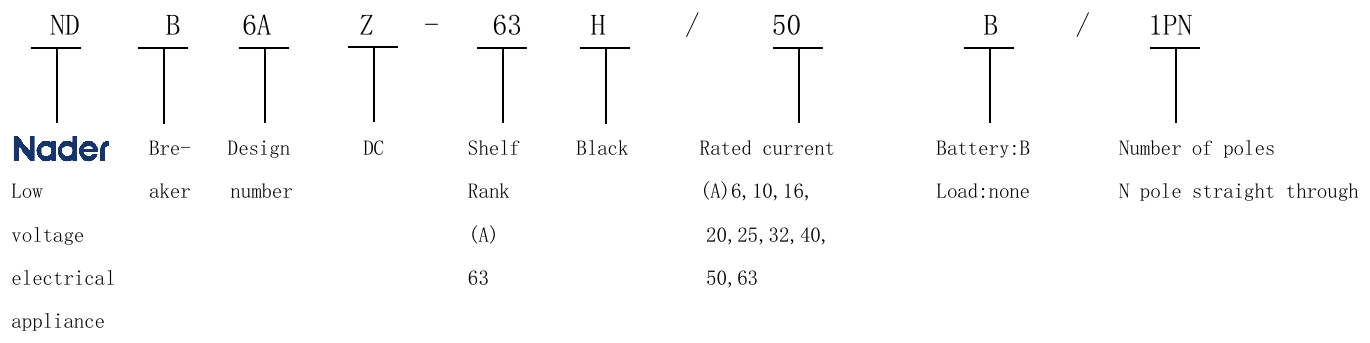

ND	B	6	AZ	-	63	H/			/	1PN
1	2	3	4		5		6	7		8

Расшифровка обозначения:

№	Параметр	Расшифровка
1	Код предприятия	ND: Nader Liangxin Electrical
2	Код изделия	B: Автоматический выключатель для телекоммуникационного оборудования
3	Код конструкции	6
4	Символ модели	AZ: исполнение для постоянного тока (DC)
5	Типоразмер	63

6	Номинальный ток	In: 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63 А
7	Тип подключения	без символа: Нагрузка B: батарея
8	Количество полюсов	1PN: 1P+N

Аксессуары и дополнительные элементы:

Для NDB6AZ-63H аксессуары не предусмотрены: паспорт производителя, раздел 11 «Перечень аксессуаров и их установка» — «Нет». Буква B в коде заказа (например, NDB6AZ-63H/50B/1PN) обозначает назначение «батарея», это не аксессуар.
